Do-it-yourself-Abessinierbrunnen: alles über das unabhängige Gerät eines Nadelbrunnens

Well-Creation-Technologie

Der abessinische Brunnen wird auf zwei Arten ausgestattet: durch Auffahren oder Bohren eines Brunnens. Zur Umsetzung der ersten Methode wird die sogenannte Fahrfrau verwendet, und während der Arbeit wird regelmäßig Wasser in das Rohr gegossen. In dem Moment, in dem das Wasser abrupt in den Boden gelangt, wird das Rohr weitere 50 cm eingegraben und dann die Pumpe montiert. Die Fahrmethode ist gut, wenn Sie selbst einen Brunnen erstellen, aber diese Methode ist nicht ohne Nachteile. Erstens, wenn ein Felsbrocken dem Rohr im Weg steht, kann die Nadel vollständig beschädigt werden.Zweitens können Sie beim Verstopfen des Brunnens den Grundwasserleiter überspringen.

Die zweite Methode, das Bohren eines Brunnens, erfordert die Hilfe von Handwerkern und den Einsatz spezieller Geräte, aber bei der Umsetzung dieser Methode finden Sie garantiert Wasser im Brunnen.

Es gibt mehrere Möglichkeiten, eine Brunnennadel zu verstopfen:

1. Mit Hilfe eines verschiebbaren Spindelstocks und eines Reitstocks - ein spezielles Teil, das das Rohr fest abdeckt und nicht herunterrutscht. Beim Hämmern der Nadel hebt der Arbeiter den Spindelstock an und senkt ihn kräftig auf den Unterstock ab. Das Teil wird allmählich das Rohr nach oben bewegt und auf die gleiche Weise bearbeitet, bis ein Grundwasserleiter gefunden wird.
2. Die zweite Methode zum Erstellen eines abessinischen Brunnens ist das Fahren mit einem Spindelstock mit einem Stopfen. In einem solchen Fall fällt der Schlag auf den oberen Teil des Rohres, während der Stopfen am Ende installiert wird, um das Gewinde vor Beschädigungen zu schützen. Diese Methode ist gut, weil Sie damit die maximale Aufprallkraft nutzen können.
3. Sie können auch mit einem Stab auf einen Brunnen schlagen. In diesem Fall besteht keine Gefahr, das Rohr zu verbiegen, und der Vorgang selbst ist einfacher und schneller. Die Treibstange kann aus einem Sechskant oder einer Rundstange bestehen. Die einzelnen Teile der Stäbe werden durch eine Schraubverbindung miteinander verdreht. Damit der Stab nach Abschluss der Arbeiten aus dem Boden entfernt werden kann, muss seine Länge größer sein als die Tiefe des Grundwasserleiters.

Bohren

Diese Methode wird häufig verwendet, um den Boden dem Treibsand zuzuführen, wie die wassergesättigte Sandschicht genannt wird, die aufgrund ihrer Mürbigkeit sofort nach dem Bohrvortrieb darin zerbröckeln kann. Um dies zu vermeiden, wird das Bohren von Brunnen mit dem Casing Immersion kombiniert.

Bohrer für die Produktion des Brunnens Abassinian Nadeln können in der heimischen Werkstatt geschweißt werden. Es ist optimal, zwei Modifikationen zu verwenden:

• ein Rahmenbohrer, der eine U-förmige Struktur hat und zum Durchdringen einer dichten Tonschicht verwendet wird,
• Rahmenbohrer mit einem Zylinder, der im Inneren des Rahmens installiert ist und zum Sammeln und anschließenden Abtransport von Erde aus dem Kanal dient.

Die Bohrtechnik ist recht einfach - der Durchgang der Bodenschichten erfolgt nacheinander mit einem allmählichen Aufbau des Arbeitsteils mit Stangen. Beim Bohren mit einem Bohrer mit Zylinder ist es besser, eine Winde zu verwenden (unabhängig von einem Starter und einem Kabel gekauft oder zusammengebaut, mit einschränkenden Unterlegscheiben ausgestattet und auf einem Ständer installiert). Eine solche Vorrichtung erleichtert das Entfernen des Bohrers, der Stangen und der Erde, die sich im Zylinder angesammelt haben, aus dem Kanal, die zusammen ein beträchtliches Gewicht ergeben.

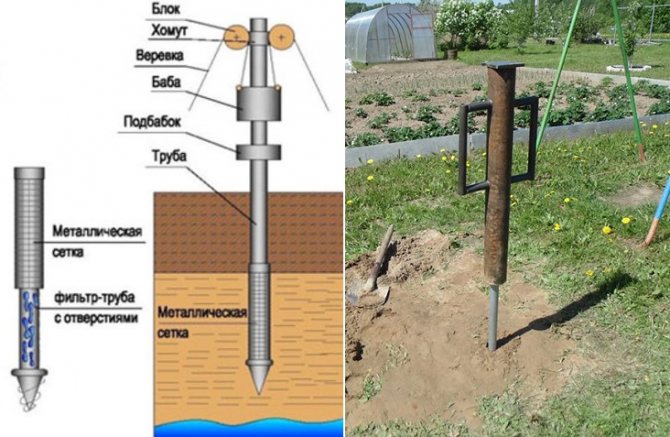

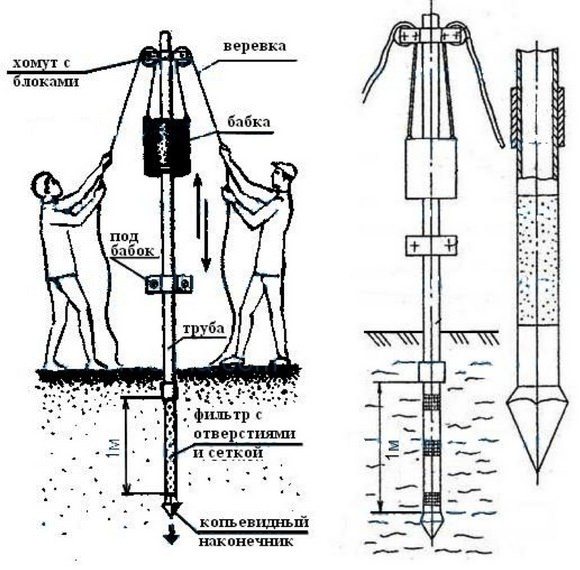

Verblockung mit einem Spindelstock mit Unterstock

Ein Zwischenkopf ist ein kegelförmiges Element, das mit einer Druckscheibe an der Stange befestigt ist. Ein einfaches Design ermöglicht es Ihnen, maximale Effizienz zu erreichen.

Der nach dem Anheben entlang der Stange gleitende Spindelstock gibt Energie an den Unterkopf ab, wodurch die Stange in den Boden eindringt. Um Beschädigungen zu vermeiden, muss der Konus des Reitstocks aus einem stärkeren Material als der Spindelstock bestehen. Die Anlaufscheibe verhindert, dass der Konus auch bei sehr starken Schlägen von der Stange fliegt. Im Gegenteil, zu diesem Zeitpunkt "setzt" er sich noch fester.

Stummelkopfplatte mit Stecker

Um diese Methode zu implementieren, verwenden sie keine Gleitstange, sondern einen Spindelstock. Zum Schutz des Gewindes der Stange ist im oberen Teil ein Stopfen eingebaut. Es wird empfohlen, Omas ab 30 kg zu verwenden.

Langhantel fahren

Stangenantriebsausrüstung - sechseckige Stangen, deren Durchmesser es ermöglicht, sie in der Säule zu platzieren.Jeder von ihnen wird mit einem Gewinde zur Verlängerung geliefert (innen auf der einen Seite und außen auf der anderen Seite). Für eine zuverlässige Befestigung muss die Länge der Gewindeabschnitte mindestens 2 cm betragen.Der Vorgang des Eintreibens eines in ein Bohrloch eingetauchten Mantelrohrs besteht darin, eine Stange in den Stangenhohlraum zu werfen.

Anordnung des Abessinierbrunnens

Nachdem die Arbeit mit dem Brunnen abgeschlossen ist, ist die Struktur ein Rohr, das aus dem Boden ragt.

Damit es zu einer autonomen und vollwertigen Wasserversorgungsquelle wird, sollten eine Reihe von Arbeiten durchgeführt werden:

1. Wir schlafen mit Kies den ganzen Raum in der Nähe der Pfeife ein.
2. Auf dem Kies wird ein Blindbereich angelegt: Diese Betonplattform befindet sich etwas über dem Bodenniveau am Brunnen.

Diese Konstruktion verhindert das Eindringen von Luftfeuchtigkeit in den Ansaugort und schützt das Rohr vor negativen äußeren Einflüssen.

Das Aufsteigen des Wassers aus dem abessinischen Brunnen kann mit einer traditionellen Handpumpe durchgeführt werden, die am Kopf des Rohrs montiert ist. Wenn der Standort elektrifiziert ist, können diese Arbeiten erheblich erleichtert werden. Die Tiefe der Quelle ist normalerweise gering, eine Oberflächenpumpe reicht aus, um das Wasser anzuheben. Sein Einlassrohr wird in das Rohr zum Wasserspiegel gelegt. Am Ende des Schlauches ist ein spezielles Filtergewebe installiert.

Sicherstellung des ganzjährigen Betriebs des Brunnens Abessinien

Wenn Sie Ihren Abessinierbrunnen dauerhaft nutzen möchten, muss er entsprechend ausgestattet sein. Die niedrige Temperatur in den oberen Erdschichten ist das Hauptproblem beim Betrieb von Brunnen und Pumpen bei kaltem Wetter. Es kann sowohl an der Pumpausrüstung als auch an den Wasserversorgungsleitungen Schäden verursachen.

Um die Rohrleitung und die Pumpe vor dem Einfrieren zu schützen, müssen sie entweder in speziellen Behältern - Caissons - oder in Räumen mit positiver Temperatur untergebracht werden.

Die Rolle des Senkkastens kann eine vergrabene Kapitalstruktur (unter dem Gefrierpunkt des Bodens) oder eine vergrabene Struktur aus Kunststoff oder Eisen in Form eines Fasses sein.

Die Unterkante des Senkkastens sollte unterhalb der Gefrierlinie des Bodens liegen - die Wasserversorgungsleitung der Wohnung sollte sich ebenfalls auf derselben Höhe befinden. Der Caisson kann eine zusätzliche Schicht aus einem Dichtungsmaterial haben, das keine Angst vor Bodenkontakt hat. Die Wasserversorgungsleitung selbst kann ein autonomes Heizsystem (unter Verwendung eines Heizkabels) oder eine zuverlässige Isolierschicht haben.

Welche Schlussfolgerung lässt sich aus dem oben Gesagten ziehen?

1. 1. Der Eigenbau sowohl des Brunnens selbst als auch der für die Wartung notwendigen Infrastruktur liegt in der Macht von Menschen mit geringen Baukenntnissen.
   2. Ein solcher Brunnen kann zu relativ geringen Kosten zu einer autonomen Wasserversorgungsquelle für ein Haus werden.
   3. Für den häuslichen Bedarf kann Wasser ohne Behandlung verwendet werden, für Trinkwasser muss es jedoch einer zusätzlichen Reinigung unterzogen werden.

Funktionsprinzipien des abessinischen Brunnens

In den 60er Jahren. 19. Jahrhundert Während des Krieges in Abessinien (Äthiopien) schlug der amerikanische Ingenieur Norton der britischen Armee ein primitives Design vor, das als "abessinischer Brunnen" bezeichnet wurde. Die Installation des Geräts dauerte nicht lange, es war genauso schnell wieder abgebaut und an einen anderen Ort gebracht, aber Wasser wurde in der Wüste produziert. Zum Heben wurde eine Handpumpe verwendet, jetzt sind überwiegend elektrische installiert.

Dabei handelt es sich nicht um einen Brunnen im klassischen Sinne, sondern um ein Rohrfass mit Filter und in den Boden eingelassener Spitze. Das erste Element wird verwendet, um Wasser von groben Partikeln zu reinigen, jetzt wird es so verbessert, dass feine Sandfraktionen nicht passieren. Die Spitze ist lang und verjüngt sich allmählich zum Ende hin, der Stamm selbst samt ihm - eine Art Nadel für einen Brunnen - eine geeignete Form zum Einschlagen in den Boden.

Um zu verstehen, was ein abessinischer Brunnen ist, müssen Sie sich vorstellen, wie er hergestellt wurde. Die klassische Methode ist das Hämmern, es wird am häufigsten von unabhängigen Handwerkern verwendet. Sie können ein manuelles oder mechanisches Bohrgerät mitbringen, aber dies ist eine spezielle Technik, die gemietet oder gemietet werden muss, was das Budget erhöht. Die Rohre werden verschlossen, bis die Spitze in den Aquifer eindringt.

Es ist notwendig zu verstehen, was ein abessinischer Brunnen ist, um nicht zu viel von ihm zu erwarten. Die Brunnennadel erschließt die nächstgelegenen Grundwasserleiter, technisches Wasser wird ohne zusätzliche Reinigung nicht für den menschlichen Verzehr verwendet. Das Gelände wird damit bewässert, für den Bau, die Badewasserversorgung und andere Haushaltszwecke verwendet.

Wenn Sommerbewohner vom Abessinierbrunnen hören, was es ist, weiß nicht jeder. Nachdem man sich mit dem Gerät vertraut gemacht hat, wird oft entschieden, es zu bauen. Als Option für die Wasserversorgung, wenn der Standort gerade ausgestattet wird, ist dies durchaus akzeptabel.

Sehen Sie sich ein Video über die Funktionen des abessinischen Brunnengeräts und seine Unterschiede zu einem herkömmlichen Brunnen an:

Wo Bau möglich ist

Es ist notwendig, einen solchen Brunnen in Gebieten einzurichten, in denen sich der Grundwasserleiter in einer Tiefe von 4 bis 8 m befindet, oder an Stellen, an denen im Grundwasserleiter ein ausreichender Druck von bis zu 15 Metern herrscht, wodurch das Wasser bis zu einer Tiefe von 7 bis 8 Metern angehoben werden kann. Wenn das Wasser aus dem Reservoir etwas unter 8 m ansteigt, können Sie die Pumpe einfach installieren und in den Boden vertiefen.

Der Hauptteil des abessinischen Brunnens ist ein perforiertes Rohr mit einem Kopf (Keilspitze) und einem Filter. Die Spitze sollte im Durchmesser 20-30 mm größer sein. Es wird empfohlen, den Filter aus Metall herzustellen, genau wie das Material, aus dem das Rohr besteht: Dies verringert das Ausmaß der elektrochemischen Korrosion. In das Rohr werden Löcher mit einem Durchmesser von 6–8 mm gebohrt, mit einem Durchmesser von 0,6–0,8 m über die Länge des Rohrs.In diesem Rohrabschnitt wird ein Draht mit einem Spalt von 1–2 mm für den freien Durchgang gewickelt Wasser. Nach dem Wickeln wird der Draht an mehreren Stellen und an den Drahtenden mit dem Rohr verlötet. Danach wird mit Hilfe des Lötens ein Netz aus Leinwandgewebe aus Buntmetall oder Edelstahl befestigt.

Verschiedene Geräte werden verwendet, um die Rohre zu vertiefen, aber es ist besser, zuerst ein Loch von 0,5 bis 1,5 m zu graben und dann einen Brunnen von 1 bis 1,5 m zu bohren, damit sich das Rohr beim Verstopfen nicht bewegt.

Oft wird eine Ramme zum Vertiefen von Rohren verwendet, es können jedoch auch andere Geräte verwendet werden. Die Vertiefung des Brunnenrohrs mit einem in das Rohr eingeführten Metallstab mit einem Durchmesser von 16-22 mm besteht darin, den Stab 1 m hoch anzuheben und scharfe, vertikale Schläge auf die Spitze auszuüben. Dadurch fällt fast die gesamte Last auf die Spitze. Kann die Stange verlängert werden wie du dich vertiefst Brunnen, oder Sie können ein flexibles Kabel oben an einer Metallstange befestigen. Diese Methode wird Schockseil genannt.

Die Technologie zum Vertiefen von Rohren für einen abessinischen Brunnen ist wie folgt: Es muss ein Spindelstock mit einem Gewicht von 25–30 kg verwendet werden, dieses Gerät wird an den Griffen angehoben und scharf abgesenkt, die Stoßlast sollte auf die am U-Boot angebrachte Düse fallen -Rohr. Beim Vertiefen des Brunnens wird die Düse am Rohr hochgefahren und ggf. ein weiteres Rohr aufgeschraubt.

Wenn die Tiefe des Grundwasserleiters unbekannt ist, überprüfen Sie regelmäßig, ob Wasser aufgetreten ist, wenn das Rohr um 4 - 5 m verstopft ist. Wenn Sie einen dünnen Grundwasserleiter haben und nicht bekannt ist, wie tief er ist, können Sie das darunter liegende Rohr verstopfen und kein Wasser bekommen.

Wenn der abessinische Brunnen in Lehmböden installiert ist, kann das Filtergewebe sehr schmutzig werden und Sie verstehen möglicherweise nicht, dass Sie getroffen haben zum Grundwasserleiter. In diesem Fall ist es besser, sich nicht zu beeilen, und wenn auch nur eine minimale Menge Wasser im Brunnen erscheint, müssen Sie es pumpen und den Filter nach Möglichkeit alle 0,5 m spülen. Verwenden Sie dazu eine elektrische Pumpe, setzen Sie sie ein einen Schlauch in das Rohr und waschen Sie das Netz mit sauberem Wasser.

Zum Heben des Wassers wird eine elektrische selbstansaugende Pumpe verwendet. Sie können auch eine Kolbenpumpe verwenden. Nach der Installation der Pumpe und dem Pumpen Brunnen um das Rohr herum arrangieren Sie eine Lehmburg und machen Sie eine blinde Fläche aus Beton. Die zum Bau eines abessinischen Rohrbrunnens erforderliche Zeit beträgt etwa 5-10 Stunden und hängt in den meisten Fällen von der Beschaffenheit des Bodens und der Tiefe des Grundwasserleiters ab.

Der abessinische Brunnen hat eine Lebensdauer von 10-30 Jahren, die Laufzeit hängt vom Grundwasserleiter, der Qualität der Arbeit und dem verwendeten Material ab.Wasser kann mehrere Stunden lang kontinuierlich aus dem Brunnen gepumpt werden, die Produktivität des Brunnens beträgt normalerweise 1-3 Kubikmeter. Wasser pro Stunde.

Anordnung des Abessinierbrunnens

Die Quelle funktioniert nur im Sommer. Während der kalten Jahreszeit ist der abessinische Brunnen nicht für den Betrieb vorgesehen. Manchmal muss die Struktur neu gebohrt werden. Daher sollte die Anordnung der Quelle nicht teuer sein.

Abessinische Brunnenausrüstung

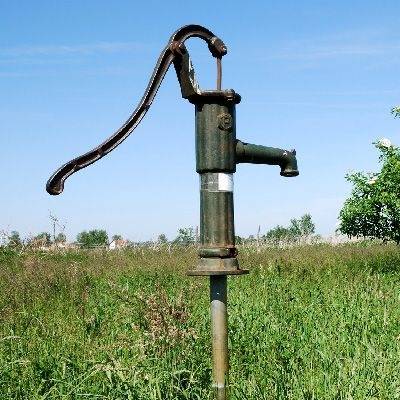

Die Anordnung reduziert sich auf die Installation einer Handpumpe - einer Pumpe am Auslass des Rohrs aus dem Boden. Handpumpen können im Winter mit minimalem Verlustrisiko durch Diebstahl oder Vandalismus gelassen werden.

Oder machen Sie es sich im Haus gemütlich, um den Winter zu genießen.

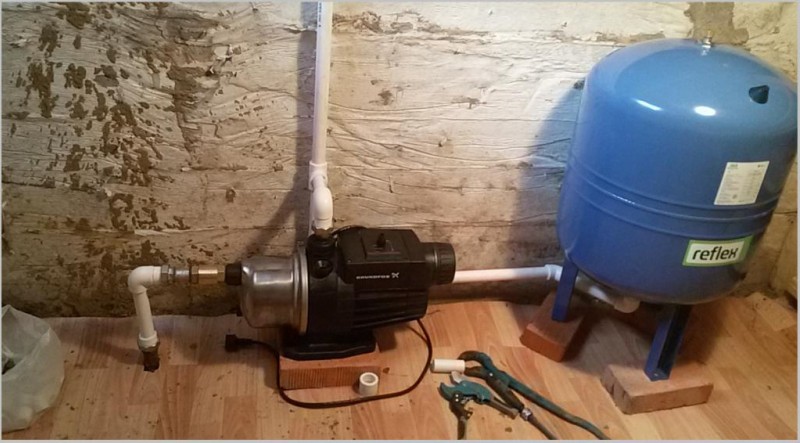

Wenn eine elektrische Oberflächenpumpe zum Heben von Wasser benötigt wird, ist es nach der Arbeit besser, sie nicht zu verlassen, sondern ins Haus zu bringen. Um Diebstahl zu vermeiden, ist es bequemer, die Variante des Brunnens nicht mit einer Kappe, sondern mit einem Deckel zu verwenden.

So sieht ein Abessinierbrunnen mit einer Kappe auf dem Mund aus:

Abessinische Pumpen

Bei der Auswahl einer Pumpe spielt es keine Rolle, wie der abessinische Brunnen gebaut wurde. Tiefe zählt

Eine Pumpstation für den abessinischen Brunnen ist nicht erforderlich; wählen Sie für Strukturen mit einer Tiefe von weniger als 10 Metern eine Oberflächenpumpe.

Zwei Pumpen für die gleiche Tiefe funktionieren nicht auf die gleiche Weise. Obwohl sie viele Gemeinsamkeiten haben können, werden verschiedene Brunnenpumpen unterschiedlich installiert.

Kreiselpumpen arbeiten durch Ansaugen durch die Rotation eines internen Lüfters. Dies sind Standard-Arbeitstierpumpen, da sie weniger kosten als andere Typen.

Kreiselpumpen werden in einem mechanischen Gehäuse an der Oberfläche des Brunnens und nicht im Brunnen installiert. Dies macht die Wartung bequemer.Aber der Haken ist, dass Kreiselpumpen nicht genug Saugkraft erzeugen, um in einem tiefen Brunnen zu arbeiten.

Ziehen Sie eine Zentrifugalpumpe für einen abessinischen Brunnen in Betracht, wenn er bis zu einer Tiefe von nicht mehr als 10 Metern gebohrt wird.

Preis der Oberflächenkreiselpumpe:

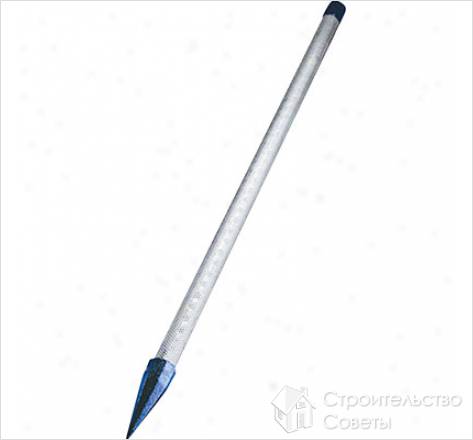

Brunnennadel aus Edelstahl

Der Filter für den abessinischen Brunnen mit Metallrohren kann unabhängig hergestellt werden. Aber ohne die Fähigkeiten, mit Metall zu arbeiten, ist es billiger, fertige Produkte zu kaufen.

Der Filter ist die Basis der Quelle: Eine hochwertige Spitze für einen abessinischen Brunnen ergibt eine normale Durchflussrate. Die Perforation beträgt 30 % der Rohroberfläche, nicht weniger als einen Meter lang. Der minimale Außendurchmesser der Rohre beträgt 34 ​​mm.

1. Die Kapazität des Wellpoints wird erhöht, indem der perforierte Rahmen mit Draht in einer Spirale mit einer Einkerbung von 1 cm gewickelt wird. Dies erhöht den Flüssigkeitsstrom zur Perforation.
2. Von oben ist die Nadel für den Brunnen mit einem Netz aus Gallonengewebe umwickelt. Wir löten das Gitter mit Zinn, Blei ist nicht gut. Die Aufgabe des Gitters besteht darin, feinen Sand zurückzuhalten.
3. Oben auf dem Netz flechten wir den Wellpoint mit einem Draht mit einer Einkerbung von 5-10 Millimetern. Dadurch entsteht eine Lücke zwischen dem Boden und der Wand der Nadel, wenn sie in den Wasserträger getrieben wird.

Rahmen, Geflecht und Wickeldraht werden aus Edelstahl benötigt. Kupfer, Messing und Verzinkung werden schnell unbrauchbar. Der Filter aus Edelstahl hat noch einen weiteren Vorteil: Er ist säurebeständig. Jedes Filterelement verkrustet nach einigen Jahren und eine Nadel mit Drüsenwasser verstopft dreimal schneller. Dann muss der Abessinier mit chemischen Reagenzien gewaschen werden.

Kunststofffilter für Abessinierbrunnen

Es ist viel einfacher, einen Bohrlochfilter aus Polypropylenrohren herzustellen. Rohre und Filter aus HDPE (nPVC) funktionieren seit mehr als 50 Jahren und wachsen nicht zu.

Video, wie man mit eigenen Händen einen Plastikfilter für den Abessinierbrunnen herstellt:

Handbohrer für die erste Schicht

Ein Schlangenbohrer für einen abessinischen Brunnen wird benötigt, um die ersten Meter Boden zu passieren. Es wird schwierig sein, den gesamten Brunnen mit einem Bohrer zu bohren, es wird schwierig sein, den Bohrer aus einer Tiefe von 2 Metern aus dem Boden zu ziehen. Und ein Hubstativ mit einer Winde für den Abessinier herzustellen, ist unpraktisch.

Außerdem beginnt in einer Tiefe eine Sandschicht, in die man besser mit einer Nadel hämmert, als Sand mit einem Bohrer zu entfernen.

Die sandigen Wände sind nicht stark und beginnen im Stamm zu bröckeln.

Ein Grat kann aus einem Garten- oder Angelbohrer hergestellt werden. Dazu müssen Sie die Schnecke mit zusätzlichen Rohrabschnitten auf eine Länge von 2 Metern erhöhen.

Wenn die Sandschicht näher an der Oberfläche beginnt, muss der Bohrer nicht verlängert werden.

Der Preis einer Gartenbohrmaschine auf dem Yandex Market:

Setze für einen Brunnen eine Nadel ein

Zum Selbstbohren verkaufen sie einen fertigen Bausatz für den Abessinierbrunnen.

Das Set beinhaltet:

1. Der Filter ist eine Nadel.
2. Kupplungen, zum Befestigen von Abschnitten.
3. Gewinderohre.

Der Preis des Bausatzes hängt von der Anzahl und dem Durchmesser der Rohre ab. Metallrohre sind aus Edelstahl oder verzinkt. Edelstahl-Kits sind 10-20 % teurer als verzinkte.

Kriterien für die Auswahl eines abessinischen Brunnens

Jeder Landbewohner muss, bevor er mit dem Bau eines abessinischen Brunnens beginnt, herausfinden, ob er zu ihm passt. Immerhin ist der Abessinier ein flacher Brunnen (bis zu etwa 10 m) und wird in bewässerten Sand mit großen und mittleren Fraktionen gelegt.Wenn die wasserführende Schicht beispielsweise in einer Tiefe von 12-15 m niedriger ist, müssen Sie sorgfältig überlegen, ob es sich lohnt, ein „Iglu“ zu bauen. Der Grund dafür ist, dass eine selbstansaugende Pumpstation kein Wasser durch ein Rohr hebt, wenn der Abstand von der Oberseite des Brunnens zur Wasseroberfläche 8-9 m überschreitet.

Maximal Tiefe der Wasseraufnahme in den technischen Eigenschaften der Pumpstation angegeben.

Eine der Möglichkeiten, das Problem eines tieferen Grundwasserleiters zu lösen, kann der Bau eines Abessiniers und die Installation einer Pumpstation im Untergrund, Keller oder Brunnen sein.

Alemann Benutzer

Bei mir In der Gegend wurde ein Brunnen gegraben 15 Ringe, aber nicht viel Wasser. Tatsächlich wird der Pegel nur auf dem letzten Ring gehalten. Das sind etwa 500 Liter, was für die normale Versorgung einer Großfamilie völlig unzureichend ist. Ich möchte den Brunnen nicht mit Reparaturringen vertiefen. Ich denke, um einen Abessinier direkt in den Brunnen zu schießen. Die Frage ist, ist es eine funktionierende Idee oder nicht?

Um in einer solchen Situation kein Geld wegzuwerfen, müssen Sie nach dem folgenden Algorithmus handeln:

1. Wir erfahren die Durchflussrate und Tiefe benachbarter Brunnen.
2. Wir finden heraus, ob die Brunnen in Sand oder Kalkstein gebohrt wurden.

Wenn etwa 5-7 m auf dem Sand und bis zur wasserführenden Sandschicht verbleiben, können Sie versuchen, die „Nadel“ einzuschlagen. Wenn der Sand unter 10 m liegt, kann die Pumpe kein Wasser aus einer solchen Tiefe heben.

Außerdem ist zu berücksichtigen, dass bei Aufstellung der Pumpe in einem Brunnen oberhalb einer Wasseroberfläche bei jahreszeitlichen Schwankungen des Pegels die Station überflutet werden kann. Zweitens müssen Sie, wenn es notwendig ist, die Pumpe und die „Nadel“ zu warten, beispielsweise um den Abessinier zu lüften, in den Brunnen klettern, um das Problem zu beseitigen.

Wenn also nicht genug Wasser im Brunnen ist, aber in der Nacht mindestens ein Ring gesammelt wird, ist es sinnvoll, die Quelle um weitere 1-2 m zu vertiefen.Verwenden Sie beispielsweise anstelle von Reparaturringen ein Kunststoff-HDPE-Rohr mit einer Wandstärke von 6-8 mm, dem gewünschten Durchmesser und mit Versteifungen. Es macht auch keinen Sinn, die Abessinier in Ton oder in festen Erdschichten zu installieren, die "Nadel" funktioniert einfach nicht.

Daher finden wir zuerst heraus, welche Art von Boden sich auf dem Gelände befindet, und erst dann wählen wir die Quelle der Wasserversorgung aus.

Über die Beschaffenheit des Bodens und die Tiefe des Grundwasserleiters können Sie sich bei Nachbarn mit Brunnen erkundigen: In welcher Tiefe kommt das Wasser an der Oberfläche, und gab es Probleme beim Graben? Beispielsweise stießen Arbeiter auf eine dicke Lehmschicht oder auf Treibsand. Ein Hinweis kann die weite Verbreitung aktiver Abessinier in einem Dorf oder Dorf sein.

Die zweite Möglichkeit besteht darin, beispielsweise Erkundungsbohrungen durchzuführen, um die Art des Bodens herauszufinden und die Gestaltung des Fundaments auszuwählen. Die Ergebnisse können viel über die Möglichkeit aussagen Abessinischer Brunnenbau.

dmp-bester Benutzer

Ich möchte einen Abessinier gut auf der Website machen. Die Frage ist, ob es mir passt, wenn der Boden auf dem Gelände wie folgt ist.

Wie dem Bohrlochpass zu entnehmen ist, liegt in zehn Metern Tiefe wassergesättigter Sand mittlerer Größe. Diese. die beste Option für die „Nadel“, aber in einer Tiefe von 4,5 m gibt es feinen Sand, der mit Wasser mit Kieseinschlüssen gesättigt ist. Und Kies und Steine ​​sind ein ernsthaftes Hindernis, um den Abessinierbrunnen zu verstopfen, weil. die Spitze der „Nadel“ kann brechen, das Filtergewebe kann sich ablösen, die Rohre werden verbogen oder die Armaturen platzen. Der Ausweg besteht darin, eine "Nadel" zu bohren.

Vor- und Nachteile des abessinischen Brunnens

Beginnend mit der Anordnung einer Brunnennadel ist es wichtig, alle Vor- und Nachteile zu berücksichtigen

Nun Vorteile

Zu den positiven Eigenschaften von Brunnen gehören:

1. Einfache Organisation mit Ihren eigenen Händen.
2. Vielseitigkeit und Praktikabilität.
3. Kleine Abmessungen.
4. Einfache Reparatur und geplante Wartung.
5. Mobilität.

Es dauert nicht länger als 1 Tag, um eine hydraulische Struktur zu organisieren. Die Vorbereitung der Ausrüstung und der Bohrprozess erfordern keine externe Hilfe. Gleichzeitig können Sie, wenn Sie während der Fahrt auf Kopfsteinpflaster oder andere harte Felsen stoßen, das Gerät schnell demontieren und an einen günstigeren Ort bringen.

Nun Nachteile

Die wichtigsten Nachteile der Ausrüstung sind:

1. Niedrige Durchflussrate im Vergleich zu einem herkömmlichen Brunnen.
2. Produktivitätsverlust während der Trockenzeit.
3. Kollisionswahrscheinlichkeit mit Hindernissen.

Wenn Sie ein Haus, in dem eine große Familie lebt, an die Wasserversorgung anschließen müssen, ist die Option Nadelbrunnen nicht geeignet. Ein solcher Brunnen ist jedoch ein gutes Hilfssystem, das eine ausreichende Menge an Flüssigkeit für den technischen Bedarf liefert.

Was ist vor einer Entscheidung zu beachten?

Die Anordnung des abessinischen Brunnens ist in keinem Gebiet möglich.

Mögliche Hindernisse

Einschränkungen beziehen sich auf die Art des Bodens, die Tiefe des Grundwasserleiters in einem bestimmten Gebiet, die Qualität und Menge des Wassers.

1. Der Boden des Geländes ist der erste mögliche Stolperstein. Einen Abessinierbrunnen zu bauen ist nicht schwierig, wenn der Boden sandig ist - leicht und biegsam. Ganz anders sieht die Arbeit mit lehmschweren Böden aus, die schon erheblichen Aufwand erfordern. Die schlechteste Option ist ein felsiges Gebiet voller großer Felsbrocken. In diesem Fall ist es besser, diese Idee sofort aufzugeben, um Nervenzellen zu retten.
2. Der erste Aquifer ist ein weiteres potenzielles Hindernis. Die Tiefe dieser Formation sollte 8 m nicht überschreiten.Andernfalls wird es sehr schwierig sein, das Wasser anzuheben, es wird eine starke Pumpe benötigt, und dieser Vorgang wird die Leistung eines manuellen Geräts übersteigen. Daher ist es für den Eigentümer des Grundstücks zunächst besser, die Nachbarn zu fragen, wie tief der Horizont in diesem Bereich ist. Oder überprüfen Sie es selbst - mit Hilfe eines Seils mit einer Last und dem Brunnen eines anderen.
3. Übereinstimmung von Wasser mit Hygienestandards. Bevor Sie den Bau des "Abessinier" planen, müssen Sie die Wasserqualität sicherstellen. Der erste Aquifer ist die anfälligste Schicht. Es kann durch nachlässig gebaute Senkgruben in der Nachbarschaft, nahegelegene Fabriken, Fabriken, Nitrate und Pestizide, die großzügig auf die Felder gestreut werden, verdorben werden. Für die bakteriologische und chemische Analyse am SES wird daher am besten eine im späten Frühjahr entnommene Probe aus benachbarten Brunnen entnommen.
4. Nun Durchflussrate. Dies ist die maximale Wassermenge, die pro Stunde aus dem Brunnen entnommen wird. Dieser Indikator hängt nur von der Sättigung des Grundwasserleiters ab. Das mögliche Volumen beträgt 0,5-4 m3 pro Stunde, aber in einem Fall können konkrete Zahlen gefunden werden - wenn die Nachbarn bereits eine ähnliche abessinische Struktur gebaut haben.

Wenn alle Überprüfungen positiv ausgefallen sind, können wir davon ausgehen, dass es keine ernsthaften "Kontraindikationen" für die Installation einer Abessiniernadel gibt.

Hydrogeologische "Hobbybeschäftigung"

In einigen Fällen treten Schwierigkeiten bei der Bestimmung auf, wie nahe der Wasserhorizont an der Oberfläche liegt. Um zu verstehen, ob der Standort für einen Abessinierbrunnen geeignet ist, reicht es aus selbstständig kleine hydrogeologische Arbeiten durchführen - Erkunden Sie die Gegend sorgfältig.

Das Gebiet ist für eine „äthiopische“ Struktur geeignet, wenn:

• es liegt im Flachland;
• feuchtigkeitsliebende Pflanzen mit tiefen Wurzeln darauf (z. B. Brennnessel, Klette, Huflattich, Schilf, Hopfen);
• nicht mehr als 500 m entfernt wurden Trinkwasserquellen gefunden - Fässer, Quellen oder Schlüsselteiche, Quellen.

Herstellung eines Filters für einen abessinischen Brunnen

Die Dauer des Brunnens und die Qualität des dem Standort zugeführten Wassers hängt weitgehend davon ab technische Eigenschaften des Filters und technologisch Merkmale seiner Herstellung. Dies ist besonders wichtig, wenn die Qualität der Wasserquelle im Boden niedrig ist.

Das Gerät hat folgende Anforderungen:

• die Peitsche muss eine Stahlspitze aus Vollmaterial haben und durch Gewinde oder Schweißung befestigt sein;
• Die Basis des am Rohr befestigten Kegels muss um die Dicke des Filters + 10 mm größer sein als die Außenabmessung des Rohrs, um sicherzustellen, dass seine Unversehrtheit erhalten bleibt.

An der Unterseite des Rohres wird ein Strukturelement für die Aufnahme und Filtration von Wasser aus dem Grundwasserleiter geschaffen. Bohren Sie dazu 0,5 m vom Ende zurücktretend ein Lochsystem mit einem Durchmesser von 6-10 mm in einem Schachbrettmuster mit einem Schritt von 50 mm. Die Gesamthöhe des Ansaugteils kann zwischen 0,5 - 1,0 m variieren.

Beachten Sie! Um den Reinigungsgrad von Wasser von festen Einschlüssen zu erhöhen, deren Größe ansonsten gleich dem doppelten Wert des Perforationsquerschnitts angenommen wird, ist es erforderlich, ein Filterelement herzustellen. Der Filter kann ein festes Edelstahlgewebe mit einer Zelle von 2 mm sein (ein kleinerer Abschnitt kann schnell verschlammen) und / oder ein gewickelter Draht mit einer Antikorrosionsbeschichtung oder ein Design mit einer geeigneten Windungssteigung sein;

Der Filter kann ein festes Edelstahlgewebe mit einer Zelle von 2 mm sein (ein kleinerer Abschnitt kann schnell verschlammen) und / oder ein gewickelter Draht mit einer Antikorrosionsbeschichtung oder ein Design mit einer geeigneten Windungssteigung sein;

Das Filterelement wird durch Drahtverdrillung oder Löten mit Zinnlot befestigt, das kein Blei enthält, das Wasser vergiften kann.

Der vorbereitete Rohrabschnitt wird mit Edelstahldraht mit einem Durchmesser von 1,5 mm in Form einer Spiralwicklung umwickelt, wobei versucht wird, die Löcher im Rohr nicht zu schließen. Ein Edelstahlgewebe mit Löchern mit kleinem Durchmesser wird in zwei Lagen über den Draht gewickelt, der mit Schellen am Rohr befestigt wird.

Das Netz oder der Draht auf dem „Nadelfilter“ hält den Sand und das bereits gereinigte Wasser tritt in das Rohr ein.

Um eine bessere Filtration zu erreichen und die Größe von Suspensionen im Wasser zu reduzieren, wird ein Geotextilband über das Stahlgewebe gewickelt, das ebenfalls mit Klammern befestigt wird. Die Abbildung zeigt die Phasen der Herstellung eines Filters auf einem Stahlrohrgerät.

Abessinischer Brunnenfilter: oben - ein Rohr mit Löchern; in der Mitte - ein Rohr mit Löchern und Wickeldraht; unten - ein Rohr mit Löchern, Draht und Maschen.

Zusätzlich kann nach der Installation des Stahlbrunnens in der erforderlichen Tiefe entsprechend dem Vorkommen des Grundwasserleiters ein Kunststoffrohr in das Rohr eingebracht werden, das mit einem ähnlichen Filter wie dem oben beschriebenen ausgestattet ist. Dadurch wird die hohe Qualität des Wassers aus dem abessinischen Brunnen und ein langfristiger unterbrechungsfreier Betrieb des Geräts sichergestellt.

Gut aus Äthiopien - Baubeginn

Eine Brunnennadel ist ein Bohrstrang, der im Boden entlang vergraben wird Schlagbohrtechnologien ohne die Verwendung eines Mantelrohrs.Diese Technik wird beim professionellen Bohren fast nie verwendet. Aber um mit Ihren eigenen Händen eine Sommerhaus-Wasseraufnahmestelle zu schaffen, ist es ideal.

Die Essenz dieser Arbeit ist wie folgt. Sie müssen den Boden mit Rohren mit einem Querschnitt von etwa 1 bis 1,5 Zoll bis zur Tiefe der Wasserschicht durchbrechen. Befestigen Sie dazu eine dünne Spitze am Ende des Röhrchens. Es ist einem so einfachen Gerät zu verdanken, dass eine Brunnennadel entsteht.

Feine Spitze am Rohr befestigt

Um einen abessinischen Brunnen auszustatten, benötigen Sie eine Reihe verschiedener Rohre (es ist nicht erforderlich, neue Produkte zu kaufen, bereits gebrauchte sind durchaus geeignet), ein Schweißgerät, einen Vorschlaghammer, eine Gartenbohrmaschine, ein rostfreies Gallonennetz und einen Draht mit einem Querschnitt von etwa 0,25 mm, einem Hammer, Klemmen, einem Bohrer, einer Schleifmaschine, einer Pumpe, die nach dem Prinzip der Vakuumerzeugung arbeitet, speziellen Kupplungen.

Mit Ihren eigenen Händen machen Sie einen Brunnen gemäß dem untenstehenden Algorithmus. Nehmen Sie zuerst eine gewöhnliche Gartenbohrmaschine und verwenden Sie 1–2 m lange Halbzollrohre, um sie aufzubauen. Lassen Sie uns erklären, was mit dieser Operation gemeint ist. Sie müssen Schrauben und Kupplungen aus 3/4-Zoll-Rohren verwenden, um ein spezielles Design zu erstellen. Und dann befestigen Sie es an der Bohrmaschine.

Die Struktur der Rohre sollte so dicht wie möglich sein. Wird dieser Empfehlung nicht gefolgt, kann das Design seine Aufgabe nicht erfüllen. Die erforderliche Dichtheit der Rohrverbindungen wird durch Versiegeln mit Farbe (Öl), Silikonverbindungen, Sanitärflachs erreicht.

Installieren Sie am Ende des hausgemachten Designs einen speziellen Filter in Form einer Nadel.Es macht das geförderte Wasser sauber, schützt den Brunnen vor Verschlammung und hilft dem Bohrer, den Boden zu durchbrechen. Es ist wünschenswert, den Filter aus Rohrabschnitten herzustellen, die zum Erstellen der Struktur verwendet wurden. Dann findet zwischen seinen Elementen keine elektrochemische Korrosionsreaktion statt.

Im nächsten Abschnitt sprechen wir ausführlich darüber, wie man einen Filter für den Abessinierbrunnen herstellt. Studieren Sie es sorgfältig.
