So installieren Sie einen Adapter für einen Brunnen richtig mit Ihren eigenen Händen: die beste Alternative zu einem Caisson

Installation einer externen Wasserversorgung

Standortvorbereitung

Die Installation des Wasserversorgungssystems wurde im Februar dieses Jahres durchgeführt, es lag viel Schnee, für den Anfang hat der Bagger die Grabungsfläche vom Schnee befreit.

Es gab viel Glas, wir hatten Glück, dass kein einziges Stück Glas die Räder des Traktors beschädigte.

Grabenaushub

Nachdem die Ausgrabungsstätte vom Schnee befreit ist, beginnen wir mit dem Graben. Wir versuchen es mit einem Eimer, der Eimer nimmt nicht, wir setzen eine Hydrokline auf und fangen an, den Boden auszuhöhlen.

Wir tauschen den Hydraulikkeil gegen einen Eimer und graben. Übrigens ist der Boden in diesem Bereich etwas mehr als einen halben Meter gefroren.

Der Graben war 15 Meter lang. Der Aushub mit einer Hydrokline und einem Eimer dauerte ungefähr 6 Stunden. Das ist eine sehr lange Zeit, im Sommer hebt ein Bagger so einen Graben in 30 Minuten aus.

Rohr- und Kabelvorbereitung

Während der Bagger einen Graben aushob, bereiteten wir ein Rohr für die Erdverlegung vor und isolierten es mit Energieflex. Wir haben auch ein elektrisches Kabel zum Anschließen der Pumpe an das Stromnetz vorbereitet und es in die Riffelung eingefädelt.

Vor allem im Winter ist es besser, das Rohr vorher auszulegen, damit es Form annimmt und sich aufrichtet.

Nun Adapterinstallation

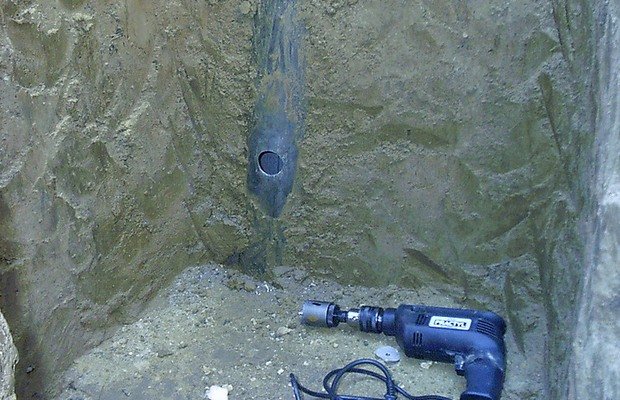

Der Graben ist also fertig, das Brunnenrohr ist sichtbar, wir beginnen mit dem Bohren eines Lochs für den Adapter in einer Tiefe von 2 Metern.

Nachdem das Loch fertig war, musste der Adapter mit einem speziellen Schlüssel in dieses Loch eingebaut werden.
Wir haben diesen Schraubenschlüssel aus aluminiumverstärktem Polypropylenrohr hergestellt. Der Schlüssel ist stark genug, idealerweise benötigen Sie ein Metallrohr. Aber ich fühlte mich auch wohl mit PP.

An unserem Brunnen wurde ein Standardkopf installiert, danach wurde der Kopf entfernt, die Pumpe aus dem Brunnen genommen und es wurde klar, dass unser Schlüssel mit dem Adapter nicht durchpassen würde.

Ich musste das blaue Plastikrohr aus dem Brunnen entfernen, oder besser gesagt ein 4 Meter hohes Gelenk. Es ließ sich leicht abschrauben und wurde erfolgreich entfernt. Danach kroch unser Adapter mit einem Schlüssel leicht in den Brunnen und wurde an dem geschnittenen Loch in der Brunnenwand installiert.

Sie können die Schnitzerei hier sehen.

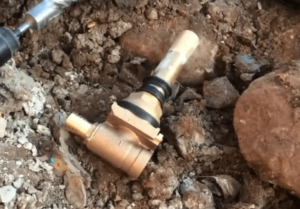

Danach wurde ein Dichtungsgummi auf die Adapterarmatur montiert und alles mit einer Spannmutter festgezogen.Auf das Formstück wurde auch eine HDPE-Kupplung geschraubt, ein Rohr in einen Graben verlegt und sowohl am Brunnen als auch im Haus mit der Kupplung verbunden.

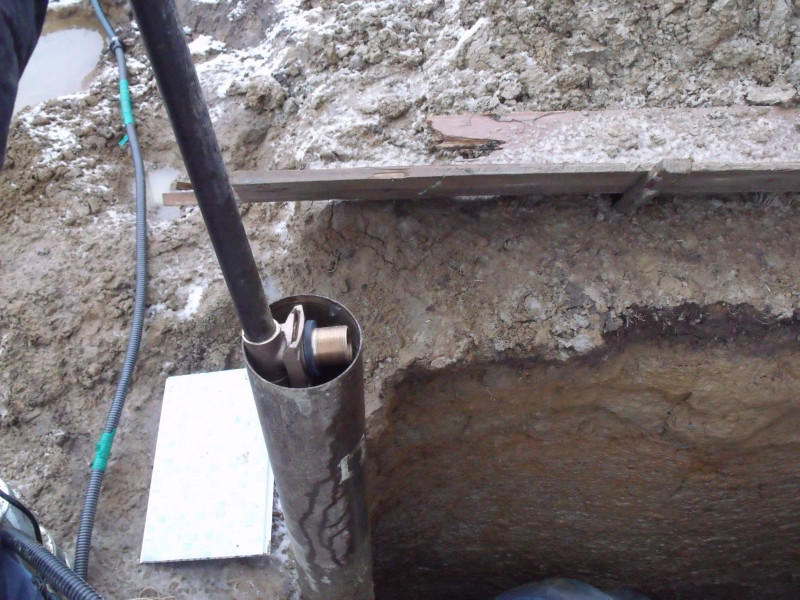

Jetzt können Sie die Pumpe mit dem Adapter auf den Schlüssel absenken und es ist wichtig, in das Gegenstück des in der Brunnenwand installierten Adapters zu gelangen

Alles ist installiert, Sie können einen Graben mit einem verlegten Rohr graben.

Wasserhahn für die Sommerwasserversorgung. Achten Sie darauf, das Wasser für den Winter aus der Sommerwasserversorgung abzulassen.

Binden der Wasserversorgung im Inneren des Hauses im Heizraum

Der Anschluss des Brunnens an das Haus hat uns den ganzen Tag gekostet, was aber dem gefrorenen Boden und dem langen Meißeln geschuldet ist. Diese Arbeiten mussten im Winter durchgeführt werden, da der große Kama-Fluss 100 Meter vom Standort entfernt liegt und der Grundwasserspiegel zu anderen Jahreszeiten 50 cm beträgt, was solche Ausgrabungen nicht möglich macht. Der Bohrlochadapter ist hier mehr denn je hilfreich, während die Caissons zusätzlich verankert und abgedichtet werden müssen. Der Adapter braucht es nicht. Dichtungsgummibänder halten jahrelang.

Anleitung zur Ausstattung des Brunnens mit einem Adapter

Sie können den Adapter nicht nur an einem neuen, sondern auch an einem vorhandenen Brunnen mit Ihren eigenen Händen anbringen. Im zweiten Fall wird die Installation durch die Notwendigkeit erschwert, ein Loch um das Gehäuse herum zu graben.

Um ein Loch in die Gehäusewand zu schneiden, benötigen Sie einen Bohrer und eine spezielle Düse - eine Bimetallkrone. Lochdurchmesser:

• Adapter 1 Zoll - 44 mm;
• Adapter 1 ¼ Zoll - 54 mm;
• Adapter 2 Zoll - 73 mm.

Um einen Bohrlochadapter zu installieren, müssen Sie einen Montageschlüssel aus 3 Stück Stahl- oder Kunststoffrohr und einem T-Stück herstellen. Es ist ein "T"-förmiges Gerät.Die Länge des vertikalen Teils sollte gleich dem Abstand vom Rand des Rohrstrangs bis zum vorgesehenen Installationsort des Geräts sein. Der Durchmesser des Montagerohrs muss so sein, dass der Schlüssel genau in das obere Loch des Adapters passt.

Erdarbeiten

Landverarbeitung.

Wenn der Brunnen aktiv ist, muss ein Loch um ihn herum gegraben werden. Seine Tiefe sollte so sein, dass es bequem ist, ein Loch zu bohren und einen Bohrlochadapter unterhalb des Gefrierpunkts des Bodens zu montieren. Der Durchmesser der Grube ist so bemessen, dass Sie frei darin sitzen und mit einem Bohrer arbeiten können. Vom Mantelrohr bis zum Haus heben sie einen Graben für die Pipeline, ebenfalls mit einer Tiefe unter dem Gefrierpunkt des Bodens.

Montage des Gegenstücks

Es gibt 2 Positionen von Bohrlochadapterteilen relativ zueinander – Montage und Betrieb. Bevor Sie mit der Installation beginnen, müssen Sie den Adapter in die Position „zur Installation“ bringen und den Schlüssel am oberen Loch anbringen. Andernfalls besteht die Gefahr, dass der Adapter in die Vertiefung fällt. Die Installation beginnt mit dem Bohren eines Lochs in der Wand des Gehäuses. Seine Kanten müssen von Graten gereinigt werden.

Nach Entfernen des Deckels vom Bohrloch wird der Adapter mit dem eingesetzten Montageschlüssel in den Rohrstrang bis zum Bohrloch abgesenkt. Darin wird der feststehende Teil des Adapters eingelegt und von außen mit einer Gummidichtung, einem Klemmring und einer Überwurfmutter fixiert.

Mit Hilfe des Montagerohres wird der innere bewegliche Teil der Vorrichtung vom Verrohrungsstrang entfernt. Das eingebaute Gegenstück wird um 180° gedreht und die Mutter endgültig angezogen. An dem Gewinderohr ist ein Rohr befestigt, das in das Haus führt. Der Durchmesser der Rohrleitung wird unter Berücksichtigung der Anzahl und Leistung der Wasserentnahmestellen ausgewählt.

Pumpenanschluss.

Installieren des Hauptteils

Eine Druckleitung von der Pumpe wird an den unteren Einlass des Adapters angeschlossen. Das Gerät wird wieder in den Schacht abgesenkt und auf den Keilschlitten des installierten festen Teils gesetzt. Der Adapter muss sich in Arbeitsstellung befinden. Danach können Sie den Montageschlüssel trennen. In der letzten Phase wird das Sicherheitskabel befestigt. Es entlastet den Adapter und die Wände der Säule teilweise von der Pumpe. Dann deckten sie den Brunnen ab. Überprüfen Sie beim Einschalten der Pumpe die Dichtheit der Anschlüsse. Die Grube um das Gehäuse wird zuerst mit Sand, dann mit Erde bedeckt.

Auswahl der Ausrüstung

Die Wahl der Ausrüstung, um Ihre Zukunft gut zu gestalten, ist eine der wichtigsten Phasen, da die Qualität und Dauer ihrer Arbeit von der richtigen Wahl abhängen.

Die wichtigste Ausrüstung, auf die Sie achten müssen, ist: eine Pumpe, ein Senkkasten, ein Brunnenkopf und ein Hydraulikspeicher.

Caisson oder Adapter

Das Prinzip der Anordnung mit einem Caisson oder Adapter

Der Senkkasten kann als das Hauptgestaltungselement der Zukunft gut bezeichnet werden. Äußerlich ähnelt es einem fassähnlichen Behälter und dient zum Schutz von Geräten vor Grundwasser und Einfrieren.

Im Inneren des Senkkastens können Sie alle notwendigen Komponenten für die automatische Wasserversorgung (Druckschalter, Membranbehälter, Manometer, verschiedene Wasserreinigungsfilter usw.) platzieren und so das Haus von unnötigen Geräten befreien.

Der Caisson besteht aus Metall oder Kunststoff. Die Hauptbedingung ist, dass es keiner Korrosion ausgesetzt ist. Die Abmessungen des Senkkastens sind normalerweise: 1 Meter Durchmesser und 2 Meter Höhe.

Neben dem Caisson können Sie auch einen Adapter verwenden.Es ist billiger und hat seine eigenen Eigenschaften. Schauen wir uns unten an, was man für einen Caisson oder Adapter wählt und welche Vorteile die einzelnen haben.

Caisson:

1. Alle zusätzlichen Geräte können im Caisson platziert werden.
2. Bestens geeignet für kaltes Klima.
3. Langlebig und zuverlässig.
4. Schneller Zugriff auf die Pumpe und andere Geräte.

Adapter:

1. Um es zu installieren, müssen Sie kein zusätzliches Loch graben.
2. Schnelle Installation.
3. Wirtschaftlich.

Die Wahl eines Senkkastens oder Adapters ergibt sich auch aus der Art des Brunnens

Haben Sie zum Beispiel einen Brunnen im Sand, raten viele Experten, auf den Adapter zu achten, da der Einsatz eines Senkkastens aufgrund der kurzen Lebensdauer eines solchen Brunnens nicht immer sinnvoll ist

Pumpeinheiten

Eines der Schlüsselelemente des gesamten Systems ist die Pumpe. Grundsätzlich lassen sich drei Arten unterscheiden:

1. Oberflächenpumpe. Nur geeignet, wenn der dynamische Wasserstand im Brunnen 7 Meter über dem Boden nicht unterschreitet.
2. Unterwasser-Vibrationspumpe. Als preisgünstige Lösung wird es selten speziell für das Wasserversorgungssystem verwendet, da es eine geringe Produktivität aufweist und auch die Wände des Brunnens zerstören kann.
3. Kreiselbohrlochpumpen. Profilausrüstung für Wasserversorgungssysteme aus einem Brunnen.

Bohrlochpumpen sind auf dem Markt von den unterschiedlichsten Herstellern für jeden Geschmack und Geldbeutel weit verbreitet. Die Auswahl der Kennlinien der Pumpe erfolgt nach den Parametern des Brunnens und direkt an Ihrem Wasser- und Wärmeversorgungssystem.

Akkumulator und Relais

Die Hauptfunktion dieser Ausrüstung besteht darin, einen konstanten Druck im System aufrechtzuerhalten und Wasser zu speichern.Der Akkumulator und der Druckschalter steuern den Betrieb der Pumpe, wenn das Wasser im Tank aufgebraucht ist, der Druck darin abfällt, was das Relais erfasst und die Pumpe startet, bzw. nach dem Befüllen des Tanks schaltet das Relais die Pumpe aus. Darüber hinaus schützt der Druckspeicher die Sanitärausrüstung vor Wasserschlägen.

Im Aussehen ähnelt der Akkumulator einem Tank in ovaler Form. Sein Volumen kann je nach Ziel zwischen 10 und 1000 Liter betragen. Wenn Sie ein kleines Landhaus oder eine kleine Hütte haben, reicht ein Volumen von 100 Litern aus.

Hydrospeicher - staut, Relais - steuert, Manometer - zeigt an

Nun Kappe

Um den Brunnen auszustatten, ist auch ein Kopf installiert. Sein Hauptzweck besteht darin, den Brunnen vor dem Eindringen verschiedener Trümmer und Schmelzwasser zu schützen. Mit anderen Worten, die Kappe erfüllt die Funktion des Abdichtens.

Kopffreiheit

Nun Adapter - eine nützliche Neuheit

Heimwerker wissen, dass die Wasserversorgungsleitungen eines Privathauses unterhalb der Gefriermarke des Bodens verlegt werden müssen. Wenn Sie diese Regel nicht beachten, kann bei einsetzendem kaltem Wetter das gesamte Wasserversorgungssystem einfrieren und die Rohre, aus denen es besteht, können platzen. Um diese Anforderung zu erfüllen, wird beim Verbinden eines Mantelrohrprodukts und eines Wasserversorgungssystems normalerweise eine spezielle Grube angeordnet und der Caisson installiert. Dadurch wird der Teil der Anlage, der sich in der Nähe der Erdoberfläche befindet, vor Frost geschützt.

Nun Adapter

In den letzten Jahren hat sich diese Technik durchgesetzt seinen Boden aufgeben. Es wird durch die Technologie zum Schutz des Wasserversorgungssystems mit einem Bohrlochadapter ersetzt.Es ermöglicht Ihnen, die horizontale Wasserleitung so dicht wie möglich und gleichzeitig unterhalb der Gefriermarke des Bodens mit dem Gehäuse zu verbinden. Der Adapter besteht konstruktiv aus zwei Teilen. Einer von ihnen ist an das Stromnetz angeschlossen, um die Wohnung mit Wasser zu versorgen. Und der zweite Teil wird in einer bestimmten Tiefe direkt in das Gehäuse montiert. Dann wird der Adapter zu einer einzigen Struktur verbunden. Alle Arbeiten zum Einbau des beschriebenen Gerätes werden von Hand ausgeführt.

Die Anordnung von Wells mit Adapter zeichnet sich darüber hinaus durch einige weitere Vorteile aus. Diese beinhalten:

• die Fähigkeit, den Brunnen vollständig unter der Erde zu verstecken;
• erschwingliche Kosten des Adapters (die Preise für solche Geräte sind 8- bis 10-mal niedriger als für herkömmliche Caissons);
• Reduzierung der Arbeitskosten für die Durchführung von Arbeiten zum Verlegen des Systems (keine Notwendigkeit, eine Grube zu graben, Spezialisten für die Installation des Senkkastens hinzuzuziehen).

Ein weiterer Vorteil der Verwendung eines Adapters besteht darin, dass er in Gebieten mit einem relativ hohen Grundwasserspiegel installiert werden kann. Sie haben keine Angst vor einem solchen Gerät. Es wird niemals Wasser in den Adapter eindringen, da er vollständig abgedichtet ist (zwei Teile des Geräts sind mit O-Ringen sicher befestigt). Wie Sie sehen, ist es besser, die für uns interessante Ausrüstung mit Ihren eigenen Händen zu installieren und keinen gewöhnlichen Caisson. Beachten Sie jedoch, dass die Adapter einige Nachteile haben. Erstens ist die Auswahl solcher Geräte für Brunnen im Land nicht sehr groß.

Wir empfehlen zu lesen

• Duschkabine aus Polycarbonat: Schritt-für-Schritt-Anleitung zur Herstellung
• Rettungsaktion: Wir bauen einen Fettabscheider für die Kanalisation
• Kranboxen mit Gummi- und Keramikauskleidung: schnelle Reparatur zum Selbermachen

Zweitens können an sie keine weiteren Wasserentnahmestellen direkt angeschlossen werden (z. B. für die Bewässerung eines Gartens, für ein Badehaus oder ein Einfamilienhaus). Der Ausweg aus dieser Situation besteht darin, ein T-Stück zu installieren. Nun, Sie können sich mit einem relativ kleinen Sortiment an Adaptern abfinden. Es gibt weniger Probleme bei der Auswahl eines Geräts. Und die Wahl eines Adapters ist nicht so einfach, wie es scheint. Dazu später mehr.

Anleitung zur Ausstattung des Brunnens mit einem Adapter

Die Montage einer Schutzeinrichtung am Mantelrohr ist nicht nur im im Bau befindlichen Wasserbauwerk, sondern auch in der in Betrieb befindlichen Anlage zulässig.

Bei der Auswahl der Geräteabmessungen muss der Platz berücksichtigt werden, den das an der Wand des Mantelrohrs befestigte Produkt einnimmt: Der Durchmesser der Rohrleitung muss den Durchmesser der Pumpe um 25 mm überschreiten.

Vorbereitung der notwendigen Materialien

Die Installation erfordert die Verwendung der folgenden Tools:

• Bajonettschaufel zum Graben eines Grabens;
• verstellbarer Schraubenschlüssel zum Befestigen von Befestigungselementen;
• ein Satz Metallpflöcke für Erdarbeiten;
• Kronenschneider Bimetall.

Ein neutrales wasserabweisendes Gleitmittel wird verwendet, um die Einbindestelle vor dem Einbringen des Bauwerks in den Untergrund zu behandeln.

Bereiten Sie vor Arbeitsbeginn folgende Materialien vor:

• Abzieher - ein Stahlmontagerohr der entsprechenden Größe mit einem Endgewinde;
• Satz Verbindungsbeschläge;
• Dichtungsmittel auf Silikonbasis;
• FUM-Band.

Das Grundelement des Systems ist der Adapter. Das Werksprodukt muss vor dem Einbau von Industriefett gereinigt werden. Der Dichtring ist mit Silikondichtmittel behandelt.

Erdarbeiten

Die Nebensaison gilt als die beste Zeit für die Einrichtung einer autonomen Quelle: Mit Feuchtigkeit gesättigter und gekühlter Boden bröckelt weniger. Wenn während einer Trockenzeit mit Erdarbeiten begonnen wird, wird empfohlen, zuerst die Wände der Mine mit Bretter- oder Spanplattenzuschnitten zu verstärken.

Die Anfangsphase der Arbeiten ist die Bildung einer Grube, deren untere Markierung 40 cm unter der Gefriergrenze des Bodens liegt. Um das Einsetzen des Geräts zu vereinfachen, muss ein Graben mit einer Breite von mehr als 50 cm ausgehoben werden.

Installieren des Hauptteils

Mit einem Bimetall-Lochschneider wird auf Höhe der Wasserleitung ein Loch in das Gehäuse geschnitten. Mit einem Abzieher die erste Hälfte des Geräts selbst installieren. Um eine zuverlässige Befestigung des Produkts im Rohrhohlraum zu gewährleisten, wird ein spezieller Crimpring verwendet. Die Verbindungsmutter wird mit einem verstellbaren Schraubenschlüssel angezogen. Das Gewinderohr muss außen aus der Säule herausragen.

Der Wasserauslass wird mit dem äußeren Teil des Adapters angedockt. FUM-Klebeband oder ähnliches Material soll die Gewindeverbindung abdichten.

Montage des Gegenstücks

Die zweite Gerätehälfte wird am Pumpenschlauch befestigt. Nachdem die Pumpe auf die vorgeschriebene Tiefe abgesenkt ist, werden die beiden Teile angedockt und der Schwalbenschwanzmechanismus eingerastet.

Um die Belastung durch das Gerätegewicht zu reduzieren, ist die Verwendung eines Sicherungsseils möglich. Es wird zum Bohrlochkopf gebracht und mit Metallstiften befestigt. Das Risiko einer mechanischen Zerstörung der Struktur wird reduziert.

Der letzte Schritt der Installationsarbeiten besteht darin, die Pumpe an das Stromnetz anzuschließen und die Funktionsfähigkeit des Systems zu testen.

Es ist wichtig, Fehler rechtzeitig zu erkennen und Korrekturmaßnahmen einzuleiten.

Was ist der Vorteil des Adapters für den Brunnenbau?

Der Adapter für den Brunnen ist ein spezielles Gerät, mit dem Wasserleitungen durch das Gehäuse geführt werden. Eine Besonderheit, die ein solches Gerät auszeichnet, ist die Möglichkeit, Rohre in einer Tiefe zu entfernen, in der der Boden nicht durchfriert (tatsächlich wird nur dafür ein Adapter benötigt). Gleichzeitig wird die Dichtheit der Wasserversorgungsanschlüsse in keiner Weise verletzt.

Es sollte sofort die Einfachheit der Adaptervorrichtung bemerkt werden, deren Design zwei Komponenten vorsieht:

• Ein am Mantelrohr installiertes Element;
• Einheit montiert auf einem Rohr, das mit einer Pumpe verbunden ist.

Wenn die Pumpe in Wasser getaucht ist, sind beide Blöcke durch den vorgesehenen Griff fest miteinander verbunden. Ein fester Gummiring, der am abnehmbaren Teil des Adapters befestigt ist, macht das Design luftdicht.

1. Installation ohne die Einbeziehung von Fachleuten.
2. Akzeptable Kosten - Der Durchschnittspreis für einen Bohrlochadapter variiert innerhalb von 4,5 Tausend Rubel, daher sind solche Geräte viel rentabler als Caissons.
3. Benutzerfreundlichkeit.
4. Lange Lebensdauer.
5. Möglichkeit der Installation unabhängig von der Jahreszeit.
6. Ästhetisches Erscheinungsbild des Gesamtdesigns.
7. Einfache Reparatur im Fehlerfall.
8. Im Gegensatz zur sperrigen Caisson-Bauweise benötigt das grubenlose Gerät keinen zusätzlichen Platz.

Brunnenadapter bestehen aus zwei Teilen, der erste wird in den Löchern der Mantelrohre montiert und der zweite mit den Schläuchen der Tauchpumpen verbunden

Zu den beliebtesten Optionen gehören der Bohrlochadapter von Baker und Geräte der Marke Debe.Der erste ist aus Bronze, der zweite aus Messing. Der Debe-Adapter ist aufgrund der geringeren Korrosionsbeständigkeit und geringeren Festigkeit von Messing etwas günstiger zu erwerben. Gleichzeitig funktioniert der Debe-Bohrlochadapter über einen langen Zeitraum einwandfrei, sodass wir von der Gleichwertigkeit beider Optionen sprechen können.

Kriterien für die Adapterauswahl

Der Adapter für den Brunnen wird unter Berücksichtigung einer Reihe von Kriterien ausgewählt:

• Ein solcher Kauf wird nur bei einem vertrauenswürdigen Verkäufer oder in einem Geschäft getätigt, dessen Mitarbeiter bereit sind, Dokumente bereitzustellen, die die Qualität des Produkts bestätigen. Sie sollten keinen Kauf tätigen, der durch einen niedrigen Preis oder äußere Schönheit in Versuchung geführt wird. Oft sind diese Adapter aus Pulvermetall. Ein solches Gerät wird wahrscheinlich nicht lange halten.
• Solche Produkte werden ausschließlich aus Metallen hergestellt, die nicht korrosionsanfällig sind. Oft ist es Messing oder Edelstahl. Sie sollten keine Konstruktionen aus Eisen kaufen, sondern mit einer schönen verzinkten Beschichtung.
• Sie müssen sich bemühen, einen Adapter von namhaften Herstellern zu kaufen. In der Regel sind solche Marken zu hören, daher ist es ziemlich schwierig, die falsche Wahl zu treffen.
• Der Adapter wird an Rohren mit verschiedenen Durchmessern installiert. In der Regel sind dies 1 oder 1,24 Zoll. Bevor Sie ein Gerät auswählen, müssen Sie sicherstellen, dass die Parameter korrekt sind.

Wenn Sie diese einfachen Regeln befolgen, können Sie einen Adapter zu einem günstigen Preis auswählen und gleichzeitig eine hohe Leistung erzielen.

Notwendige Ausrüstung für den Brunnenbau

Unter der notwendigen Ausrüstung zum Erstellen eines Brunnens in einem Landhaus wird eine ziemlich große Anzahl von Elementen benötigt, unter denen ein besonderer Platz eingenommen wird von:

1. Eine Pumpe, die direkt für die Aufnahme von Wasser aus einem Brunnen ausgelegt ist, sowie Teile, ohne die die Pumpenverrohrung nicht fertiggestellt werden kann.
2. Bohrlochkopf zur vollständigen Abdichtung des Hauptmantelrohrs.
3. Druckschalter, mit dem Sie die Pumpe steuern und den Betriebsstatus überwachen können.
4. Stahlkabel, unbedingt aus rostfreiem Material, und immer die gleichen rostfreien Kabelklemmen.
5. PE-Wasserrohre, die für den Bau eines Wasserversorgungssystems erforderlich sind und anschließend ausschließlich für Haushaltszwecke verwendet werden.
6. Ein Rückschlagventil für Wasser, das Flüssigkeit nur in eine Richtung passieren lässt - in Richtung des Hauses oder eines anderen Gebäudes, für das ein privates Bohrlochwasserversorgungssystem geschaffen wird.
7. Nippel, vorzugsweise aus Messing, die an den Enden mit Gewinde versehen sind und Rohre miteinander verbinden, sowie andere Arten von Befestigungselementen und Verbindungen, die für ein bestimmtes Projekt richtig ausgewählt werden.
8. Direkt ein Hydrospeicher, der das Flüssigkeitsvolumen unter Druck in die richtige Richtung überträgt.
9. T-Stücke, mit denen Sie Abzweigungen von der Hauptwasserleitung erstellen können.
10. Ein Manometer, mit dem Sie auch den Wasserdruck in den Leitungen kontrollieren können.
11. Schläuche und Wasserhähne, die es ermöglichen, Wasser an die richtigen Stellen im Haus zu leiten.
12. Diverse Verbrauchsmaterialien, wie Dichtmittel, Elektroden und andere.
13. Der Caisson selbst, eine wasserdichte Kammer, die Geräte in der Tiefe vor Wasser schützt, das aus einem Brunnen in sie eindringt.
14. Ein Adapter, der Rohre durch das Hauptgehäuse des gesamten erstellten Brunnens führt, sowie ein zusätzlicher Adapter, der zum Abdichten bei einem Versagen des Caissons erforderlich ist.

Der größte und teuerste Teil ist der Caisson, der Rest der Ausrüstung kann meist als Verbrauchsmaterial bezeichnet werden, dessen Menge von der Größe des zu entwerfenden Systems abhängt.

Neben der richtigen Organisation sorgt auch eine gut gewählte Ausstattung, wie beispielsweise ein Bohrlochadapter, für einen hohen Wasserstand und Langlebigkeit des Brunnens, sodass es sich auch lohnt, bei der Vorbereitung eines Projekts darauf zu achten.

Wie man einen Senkkasten selber macht

Um es selbst zu tun, müssen Sie sich zunächst für das Material und die Systemparameter entscheiden.

Monolithische Betonstruktur

Eine quadratische Form ist für das Gerät geeignet, es ist auch viel einfacher, Schalungen zu bauen.

Zuerst müssen Sie sich für die Größe der Grube entscheiden, die unter der Struktur gegraben wird. Die Länge und Breite sind standardmäßig gleich, daher können sie wie folgt berechnet werden: Messen Sie die Größe des Senkkastens von innen, addieren Sie die Dicke von 2 Wänden (10 cm).

Es ist auch notwendig, die Tiefe der Grube zu berechnen, die 300-400 cm größer sein sollte als die Höhe der Kammer. Wenn alles berechnet ist, kann die Drainageschicht am Boden der Grube installiert werden.

Ist eine weitere Betonierung des Bauwerkssockels nicht vorgesehen, wird folgende Vorgehensweise gewählt

Aber wenn es notwendig ist, den Boden mit Beton zu füllen, muss die Höhe berücksichtigt werden. Außerdem sollte die Grube so sein, dass die Oberfläche der Abdeckung der Struktur bündig mit dem Boden ist. Um bei der Reparatur des Systems mehr Platz für eine Person zu haben, platzieren Sie die Kamera am besten nicht mittig zum Gehäuse, sondern seitlich

Und die Ausrüstung wird bequem platziert

Um bei der Reparatur des Systems mehr Platz für eine Person zu haben, platzieren Sie die Kamera am besten nicht mittig zum Gehäuse, sondern seitlich. Und die Ausrüstung wird bequem platziert.

Bau eines monolithischen Betonkastens.

Die Arbeiten werden wie folgt ausgeführt:

1. Beginnen Sie damit, ein Loch zu graben. An dieser Stelle können Sie sofort einen Graben für Wasserleitungen zum Haus graben. Dann beginnen sie mit der Installation einer Drainage, die aus 2 Schichten besteht: Sand (bis zu 10 cm hoch) und Schotter (bis zu 15 cm). Selbst wenn Wasser in den Senkkasten gelangt, bleibt es bei einer solchen Entwässerung nicht im Inneren, sondern gelangt schnell in den Boden.
2. Nachdem Sie die Schalung ausrüsten müssen. Oft wird die Wand der Grube als äußere Schicht der Schalung verwendet. Die Seite der Grube muss mit Polyethylen abgedeckt werden, um ein Eindringen von Wasser aus dem Beton in den Boden zu vermeiden. Nachdem Sie einen Rahmen mit Verstärkung erstellen müssen.
3. Betonlösung mischen. Gießen Sie es in kleine Teile und verdichten Sie es gut mit einem elektrischen Vibrator. Wenn kein Gerät vorhanden ist, können Sie einen Stift und ein dünnes Rohr verwenden und die Griffe schweißen. Dieses Gerät wird schnell in den Beton abgesenkt und dann langsam herausgezogen, um Luft- und Wasserblasen zu entfernen, wodurch der Beton dichter wird.
4. Danach müssen die Strukturen getrocknet und die Oberfläche regelmäßig mit Wasser besprüht werden, damit der Beton nicht reißt. Wenn es heiß ist, können Sie es mit einem feuchten Tuch abdecken.
5. Nach einer Woche kann die Schalung entfernt werden. Und in 4 Wochen, um die Ausrüstung zu installieren.

Caisson aus Betonringen

Das Bohrlochsystem Betonringe sieht vor:

1. Zuerst wird die Grube vorbereitet. Die Berechnungen sind die gleichen wie beim vorherigen Herstellungsverfahren.
2. Füllen Sie den Boden mit Beton und bohren Sie ein Loch für das Rohr.
3. Sie nehmen Betonringe, die mit einer speziellen Abdichtungsmasse vorbeschichtet sind. Trocknen lassen.
4. Nachdem jeder Ring in die Grube abgesenkt wurde, verbinden Sie die Fugen mit einer Mischung zum Kleben. Die Nähte sind schaumig.
5. Es können Hohlräume um die Struktur herum vorhanden sein, die gefüllt werden müssen.

Aus Betonringen ein Caisson für einen Brunnen.

Budgetkamera aus Ziegeln

Brick Caisson-Gerät:

1. Zunächst wird eine Baugrube ausgehoben, am Boden ein Streifenfundament und ein Graben eingebaut, die mit Sand bedeckt und gerammt werden.
2. Es ist notwendig, eine Abdichtung auf dem Fundament zu verlegen (z. B. Dachmaterial).
3. Das Verlegen von Ziegeln beginnt an der Ecke. Achten Sie darauf, die Nähte mit einer speziellen Lösung zu füllen.
4. Nachdem Sie das Mauerwerk auf die gewünschte Höhe gebracht haben, lassen Sie es trocknen und verputzen.

Versiegelter Metallbehälter

Der Prozess ist wie folgt:

1. Graben Sie erneut ein Loch, das für die Größe und Form der Kammer geeignet ist.
2. Unten ist ein Loch für das Mantelrohr ausgeschnitten.
3. Installieren Sie die Abdeckung, reinigen Sie die Nähte von Schlacke. Die Nähte müssen doppelseitig sein, um die Dichtigkeit des Caissons zu gewährleisten.
4. Die Struktur muss mit einer Schutzschicht behandelt werden.

Bei Bedarf kann die Kammer isoliert werden, wonach der Caisson in die Grube abgesenkt und eine Säule, Muffen und Kabel installiert werden können. Die Hülse ist geschweißt, alle schlafen ein.

Anschließen der Tiefenpumpe an das Wasserversorgungssystem

Bei der Einrichtung eines individuellen Wasserversorgungssystems sollte man bereits in der Phase der Bohrarbeiten den Durchmesser und das Material der Rohrleitung, die Tiefe der Wasserleitung und den Betriebsdruck in dem System kennen, für das die Ausrüstung ausgelegt ist. Beim Installieren und Einschalten der Wasserversorgung gelten die folgenden Empfehlungen:

Wenn Sie das Sanitärsystem im Winter benutzen, müssen Sie Maßnahmen ergreifen, um es vor Kälte zu schützen. Typischerweise werden Rohre unterirdisch verlegt und müssen aus dem Kopf des Brunnens herausgeführt werden, sodass eine Caisson-Grube benötigt wird, um die Ausrüstung zu installieren und zu warten. Um es bequemer zu machen und die Tiefe zu verringern, wird die Wasserleitung mit einem Elektrokabel isoliert und beheizt.

Reis. 6 Eine Pumpstation mit eigenen Händen zusammenbauen - die Hauptphasen

• Stellen Sie bei der Bestimmung der Eintauchtiefe der Elektropumpe die Dynamikstufe bei eingeschaltetem Gerät ein und hängen Sie das Gerät 2 Meter unter die eingestellte Markierung, der Mindestabstand zum Boden beträgt bei tiefen Modellen 1 Meter.
• Bei Verwendung von Sandbrunnen ist es zwingend erforderlich, Sand- oder Grobfilter in die Wasserleitung vor den Geräten einzubauen.
• Elektrische Pumpen ändern ihre Pumpeffizienz, wenn sich die Versorgungsspannung ändert. Für einen stabilen Betrieb ist es daher besser, einen Spannungsstabilisator zu kaufen und Geräte daran anzuschließen.
• Zur einfachen Bedienung und Wartung wird häufig eine Do-it-yourself-Pumpstation zusammengebaut. Ein Manometer und ein Druckschalter werden mit einer Standardarmatur mit fünf Eingängen am Speicher montiert, aber da kein Abzweigrohr zum Anbringen eines Trockenlaufrelais vorhanden ist, muss es an einem zusätzlichen T-Stück installiert werden.
• Elektropumpen haben oft ein kurzes Stromkabel, das nicht lang genug ist, um es an das Stromnetz anzuschließen. Sie wird durch Löten verlängert, ähnlich der weiteren Isolierung der Verbindungsstelle mit einem Schrumpfschlauch.
• Das Vorhandensein von Grob- und Feinfiltern im Sanitärsystem ist obligatorisch.Sie müssen vor der Automatisierung des Steuerungssystems platziert werden, da sonst das Eindringen von Sand und Schmutz zu Fehlfunktionen und Ausfällen führt.

Reis. 7 Platzierung der automatischen Ausrüstung in der Caisson-Grube
