Box für elektrische Maschinen: Arten von Boxen und ihre Eigenschaften + Nuancen bei der Auswahl und Befüllung der Box

Kann man sich weigern, den Stromzähler mit nach draußen zu nehmen?

Wenn die Eigentümer des Hauses die Energietechniker nicht daran hindern, Zählerstände zu prüfen und abzulesen, muss es nicht auf die Straße gebracht werden.

Wenn in der Vereinbarung mit den Lieferanten das örtliche Gebiet als Installationsort angegeben ist, kann der Verbraucher verlangen, dass dieser Absatz geändert wird.

In diesem Fall wäre es sinnvoll, auf die Verletzung der oben genannten Gesetze hinzuweisen.

Die Installation der Theke im Freien erfolgt nur mit Zustimmung des Verbrauchers. Wenn er eine Vereinbarung und eine Handlung zur Bestimmung des Installationsortes unterzeichnet, erlangt die Installation des Geräts auf der Straße Rechtskraft (Artikel 421 des Bürgerlichen Gesetzbuchs der Russischen Föderation).

Rat. Um die Dokumentation von Energieingenieuren zu studieren, können Sie die Hilfe eines unabhängigen Experten in Anspruch nehmen.

Das Energieversorgungsunternehmen ist eine gewerbliche Organisation. Seine Aufgabe ist es, Strom zu verkaufen. Sie hat kein Recht, die Bürger zu zwingen, gegen die Normen der geltenden Gesetzgebung zu verstoßen.

Die Hauptwaffe des Verbrauchers ist die Kenntnis der Regeln und Gesetze der Russischen Föderation. Die Weigerung, den Stromzähler mit nach draußen zu nehmen, ist das gesetzliche Recht jedes Verbrauchers.

Das Energieversorgungsunternehmen hat also keinen Anspruch darauf, dass der Verbraucher einen Stromzähler auf der Straße installiert. Ein Bürger kann dies nur auf eigenen Wunsch tun.

Um das Messgerät gemäß den in der Gesetzgebung der Russischen Föderation festgelegten Standards zu installieren, sollten Sie auf die Hilfe eines Spezialisten zurückgreifen.

Haben Sie irgendwelche Fragen? Rufe uns einfach an:

Wozu dient der OPS?

Wir zerlegen weiterhin die Baugruppe der 220-Volt-Stromzählerplatine und jetzt ist es an der Zeit, ein anderes Gerät in Betracht zu ziehen, das OPS genannt wird. Das ist ein Überspannungsableiter. Um einen korrekten Betrieb zu gewährleisten, muss dieses Gerät geerdet werden. Im Schild sollte die Alarmanlage parallel zur Einfahrmaschine eingebaut werden.Das Funktionsprinzip dieses Geräts ist recht einfach und besteht darin, einen Kurzschluss in sich selbst zu erzeugen.

Überspannungsableiter

Experten sagen, dass dies ein Einweggerät ist und nach der Operation ersetzt werden muss. Das Aussehen des OPS ähnelt einem Leistungsschalter. Anstelle einer Flagge befindet sich jedoch ein Indikator auf seinem Design. Wenn Sie einen Vorort an das Stromnetz anschließen, ist die Installation einer Alarmanlage obligatorisch. In Fachgeschäften finden Sie OPS der folgenden Kategorien:

1. "B". Dieser Typ sollte am Eingang gemountet werden. Es ermöglicht Ihnen, Schutz vor Blitzschlag und Überspannung zu bieten.
2. "C". Sie müssen das Gerät in der Schalttafel montieren. Diese Option soll sowohl die interne Verkabelung als auch Leistungsschalter schützen. Die Kategorie „C“ ist mit Abstand die häufigste.
3. "D". Es sollte auf dem Verbraucher installiert werden. Die OPS-Kategorie „D“ ermöglicht Ihnen einen zuverlässigen Schutz vor hochfrequenten Störungen und Überspannungen.

Jetzt ist es an der Zeit, das Hauptelement des Kontrollraums zu betrachten - den Schalter.

Grundlegende Verbindungsprinzipien

Um den RCD in der Abschirmung anzuschließen, werden zwei Leiter benötigt. Gemäß dem ersten fließt der Strom zur Last und gemäß dem zweiten verlässt er den Verbraucher entlang des externen Stromkreises.

Sobald ein Leckstrom auftritt, tritt eine Differenz zwischen seinen Werten am Eingang und Ausgang auf. Wenn das Ergebnis den eingestellten Wert überschreitet, löst der RCD im Notbetrieb aus und schützt so die gesamte Wohnungsleitung.

Fehlerstrom-Schutzeinrichtungen werden durch Kurzschluss (Kurzschluss) und Spannungseinbrüche negativ beeinflusst und müssen daher selbst abgedeckt werden. Das Problem wird gelöst, indem Automaten in die Schaltung aufgenommen werden.

Der RCD hat einen ringförmigen Kern mit zwei Wicklungen. Die Wicklungen sind in ihren elektrischen und physikalischen Eigenschaften identisch.

Der Strom, der elektrische Geräte speist, fließt in einer Richtung durch eine der Kernwicklungen. In der zweiten Windung hat es nach dem Durchlaufen eine andere Orientierung.

Die Selbstausführung von Arbeiten zur Installation von Schutzvorrichtungen beinhaltet die Verwendung von Schemata. In der Abschirmung sind sowohl modulare RCDs als auch automatische Geräte dafür installiert.

Bevor Sie mit der Installation beginnen, müssen Sie die folgenden Fragen lösen:

• wie viele RCDs sollten installiert werden;
• wo sie im Diagramm sein sollten;
• wie man anschließt, damit der RCD richtig funktioniert.

Die Verdrahtungsvorschrift besagt, dass alle Verbindungen in einem einphasigen Netz von oben nach unten in die angeschlossenen Geräte eingeführt werden müssen.

Professionelle Elektriker erklären dies damit, dass, wenn Sie sie von unten starten, die Effizienz der allermeisten Maschinen um ein Viertel sinkt. Außerdem muss der Meister, der in der Schalttafel arbeitet, die Schaltung nicht weiter verstehen.

RCDs, die für die Installation in separaten Leitungen ausgelegt sind und kleine Nennwerte haben, können nicht in einem gemeinsamen Netzwerk montiert werden. Wird diese Regel nicht beachtet, steigt sowohl die Wahrscheinlichkeit von Undichtigkeiten als auch von Kurzschlüssen.

Auswahl des Leistungsschalters nach Art der Kennlinie.

Es gibt verschiedene Zeit-Strom-Kennlinien (VTX) von Leistungsschaltern. Wir haben sie in einem unserer vorherigen Artikel ausführlich analysiert, für diejenigen, die daran interessiert sind, raten wir Ihnen, sie auf jeden Fall zu lesen - hier.

Zeit-Strom-Kennlinien von Leistungsschaltern B C D

Wenn wir das Thema allgemeiner betrachten, können wir mehrere Hauptmerkmale unterscheiden: B, C, D. Diese Merkmale bestimmen, bei welcher Stromstärke die Maschine sofort abschaltet.Auslöseparameter für die Charakteristiken B, C, D:

1. B, von 3 bis 5 × In;
2. C, von 5 bis 10 × In;
3. D - von 10 bis 20 ×In.

In ist der Bemessungsstrom des Leistungsschalters. Das heißt, wir nehmen den Nennstrom der Maschine, beispielsweise 16A, und erhalten folgende Daten:

1. Ein Leistungsschalter mit der Charakteristik B16 öffnet sofort bei einem Stromwert von 48 bis 80 A;
2. Ein Automat mit der Charakteristik C16 schaltet bei einem Strom von 80 bis 160 A sofort ab;
3. Ein Automat mit der Charakteristik D16 schaltet bei einem Strom von 160 bis 320 A sofort ab.

Zu beachten ist, dass automatische Geräte mit Merkmal D hauptsächlich in der Industrie eingesetzt werden. In Haushaltsnetzen werden hauptsächlich Geräte mit den Eigenschaften B und C verwendet.

Automaten mit der Charakteristik C werden zum Schutz von Gruppenleitungen und Einzelgeräten mit großem Anlaufstrom verwendet. Schalter mit Charakteristik B werden hauptsächlich verwendet, um den Schutz von Beleuchtungsleitungen und Geräten mit niedrigem Anlaufstrom zu realisieren.

Selektivität automatischer Schalter.

Bei der Auswahl einer automatischen Abschaltvorrichtung ist es wichtig, auf Parameter wie Selektivität zu achten. Unter Selektivität wird eine solche technische Lösung verstanden, bei der im Fehlerfall direkt die fehlerhafte Leitung abgeschaltet wird und nicht etwa eine Gruppenleitung. Selektivität wird auf zwei Arten implementiert:

Selektivität wird auf zwei Arten implementiert:

1. Auswahl des Bemessungsstroms des Leistungsschalters;
2. Auswahl der Eigenschaften des Leistungsschalters;

Eigenschaften von Leistungsschaltern

Für Gruppenleitungen sollten Sie Maschinen mit der Charakteristik C und mit großem Nennstrom (Nennstrom in der Gruppenleitung) wählen.Für die Zuleitung eines Verbrauchers sollten Sie Maschinen mit den Charakteristiken B und C wählen, wenn der Verbraucher einen geringen Anlaufstrom hat, sollten Sie ein Gerät mit der Charakteristik B wählen.

Auswahl des Leistungsschalters nach Polzahl.

Je nach Netzspannung können folgende Leitungsschutzschalter zum Schutz von Geräten und Zuleitungen verwendet werden:

Für ein 230-V-Netz:

1. Einpolige;
2. bipolar.

Für ein Netz von 400 V (380 V):

1. dreipolig;
2. vierpolig.

Auswahl der Leistungsschalter nach Polzahl

Ein- und dreipolige Maschinen schalten Außenleiter. Zwei- und vierpolige Leitungsschutzschalter schalten neben Außenleitern auch Neutralleiter.

Auswahl eines Leistungsschalters nach Hersteller.

Auswahl eines Leistungsschalters nach Hersteller

Viele fragen sich, welche Marke von Schutzschaltern sie wählen sollen? Zunächst sollten Sie sich für das Segment und das verfügbare Budget entscheiden. Die führenden Player im Premium-Segment sind also folgende Hersteller:

1. ABB - Geräte des schwedisch-schweizerischen Unternehmens sind derzeit führend in Qualität, Zuverlässigkeit und dementsprechend hohen Kosten für automatische Geräte.
2. Legrand (Frankreich) - Geräte ähneln ABB in vielerlei Hinsicht in Qualität und Preis, - zuverlässige Leistungsschalter;
3. Schneider Electric (Frankreich) - ausgezeichnete Geräte, die sich auf dem Markt der GUS-Staaten bewährt haben.

Automatikschalter des mittleren Preissegments:

1. Moeller (Eaton) ist eine deutsche Marke. Hochwertige Leistungsschalter zu einem erschwinglichen Preis;
2. Siemens ist eine deutsche Marke.Es produziert auch hochwertige Automatisierung, die ABB, Legrand und Schneider Electric etwas unterlegen ist.

Maschinen im Budgetsegment werden in großer Zahl präsentiert, viele Geräte chinesischer Hersteller fallen in diese Kategorie. Im Allgemeinen gibt es mehrere „mehr oder weniger“ gesunde Marken: KEAZ, DEKraft, IEK. Wir empfehlen Ihnen jedoch, Leitungsschutzschalter aus dem Premium- oder mittleren Preissegment zu verwenden.

• Wir sind in TELEGRAM;
• Wir sind auf Instagram;
• Wir sind auf YouTube;

Auswählen eines Installationsorts

Der Elektrokasten für die Außeninstallation wird unter dem Sockel aus nicht brennbarem Material montiert. Die Unterkante des Kastenschranks muss mindestens 100 cm vom Boden entfernt sein und der obere Teil darf 180 cm nicht überschreiten. Das Absenken des Niveaus ist zulässig, wenn behinderte oder ältere Menschen im Wohnzimmer leben.

Orte, die für die Installation einer Schalttafel verboten sind:

• in der Nähe von Heizungsanlagen;
• in Duschen;
• außerhalb von Wohngebäuden, mit Ausnahme von Zählertafeln;
• im Badezimmer;
• im Lüftungsschacht;
• Treppe;
• Loggien und Balkone.

Wie wähle ich eine Werkzeugkiste aus?

Beim Kauf von Kisten zur Aufbewahrung von Werkzeugen sollten Sie die folgenden Nuancen berücksichtigen:

1. Regelmäßigkeit der Verwendung. Für Profis eignen sich höherwertige Modelle, die ständig im Beruf eingesetzt werden. Für den Haushalt ist die Verschleißfestigkeit des Produkts nicht so wichtig.
2. Art des Inhalts. Es lohnt sich zu überlegen, was im Container gelagert wird: Hand- oder Elektrowerkzeuge, ob es sich um kleine Komponenten handelt.
3. Die Größe des Modells, das Sie mögen.
4. Anzahl der Fächer, Abschnitte oder Taschen.
5. Das Vorhandensein eines Klapp- oder Schiebemechanismus.
6. Die Organisation der Öffnung des Deckels und die Art der Rastverbindung.
7. Das Vorhandensein von Hilfselementen für die Bewegung: ein eingelassener Griff, ein Schultergurt, Räder.
8. Gehäuse- und Schlossmaterial.

Toolbox-Bewertung

Bei der Auswahl einer Werkzeugkiste können Sie sich nicht nur an den funktionalen Kriterien des gewünschten Modells orientieren, sondern auch an den Bewertungen der Besitzer solcher Speicher. Die Bewertung der beliebtesten Sorten umfasst:

1. Bosch LT-BOXX – ein professioneller Behälter ohne Deckel aus verstärktem Kunststoff. Ausgestattet mit einem praktischen Tragegriff. Die Kosten betragen 94 $.
2. Wilton 16910U – ein handlicher Aluminium-Werkzeugkasten für zu Hause, verstärkt mit Stahlscharnieren und ausgestattet mit vielen Fächern für Kleinteile. Leer wiegt er etwa 3 kg. Die Kosten betragen 34 $.
3. Stanley IML Mobiles Arbeitszentrum - eine geräumige Kunststoff-Werkzeugkiste auf Rädern mit einer großen Anzahl von Fächern, die sich leicht in zwei vollwertige Behälter verwandeln lässt. Der Preis beträgt 51 $.
4. Keter Canti-Trio ist ein ausziehbares Aufbewahrungssystem mit drei Schubladen, die mit einer Vielzahl von Trennwänden zur Aufbewahrung von Kleinteilen ausgestattet sind. Die Kosten betragen 54 $.
5. Stanley Basis-Werkzeugkasten - eine geräumige Box zur Aufbewahrung von Handwerkzeugen, ausgestattet mit Organizern für Kleinteile und einem weichen Polster am Tragegriff. Die Kosten betragen 35 $.

5. Art des Anschlusses von Kabeln in Anschlussdosen

Jede Verbindung von Drähten hat einen transienten Widerstand, an dem Spannung abfällt. Was bedeutet, dass es aufheizt. Der Leistungsschalter schützt nicht nur das Kabel, sondern auch die Anschlüsse in der Schaltanlage. Boxen. Und je besser sie sind, desto unwahrscheinlicher ist es, dass bei einem Kurzschluss oder einer Überlastung die Verdrillung durchbrennt.

Ich glaube, dass alle Arten von Verbindungen das Recht auf Leben haben - und Vago-Klemmen und Verdrehen mit Löten und Muffen und Schweißen und einfaches Verdrehen. Und ihre Qualität hängt in erster Linie vom Gewissen und der Professionalität eines Elektrikers ab.

Unter Berücksichtigung der Kontakte muss auch der maximale Strom des Bordnetzes auf das 0,7-fache des max. Stromes reduziert werden. Kabelstrom. Und das ist 19x0,7 = 13,3A

Die Wahl des RCD nach den Hauptparametern

Alle technischen Nuancen, die mit der Auswahl von RCDs verbunden sind, sind nur professionellen Installateuren bekannt. Aus diesem Grund müssen Spezialisten während der Entwicklung des Projekts die Auswahl der Geräte treffen.

Kriterium Nr. 1. Die Nuancen bei der Auswahl eines Geräts

Bei der Auswahl eines Geräts ist das Hauptkriterium der Nennstrom, der es in Langzeitbetriebsarten durchfließt.

Basierend auf einem stabilen Parameter - Leckstrom - gibt es zwei Hauptklassen von RCDs: "A" und "AC". Geräte der letzten Kategorie sind zuverlässiger

Der Wert von In liegt im Bereich von 6-125 A

Der Differenzstrom IΔn ist die zweitwichtigste Kenngröße. Dies ist ein fester Wert, bei dessen Erreichen der RCD auslöst.

Bei der Auswahl aus dem Bereich: 10, 30, 100, 300, 500 mA, 1 A haben Sicherheitsanforderungen Vorrang.

Beeinflusst die Wahl und den Zweck der Installation. Um den sicheren Betrieb eines Geräts zu gewährleisten, orientieren sie sich mit einem kleinen Spielraum am Wert des Nennstroms. Wird das gesamte Haus oder eine Wohnung geschützt, werden alle Lasten aufsummiert.

Kriterium Nr. 2. Vorhandene RCD-Typen

Es muss zwischen RCDs und Typen unterschieden werden. Es gibt nur zwei davon - elektromechanisch und elektronisch. Die Hauptarbeitseinheit des ersten ist ein Magnetkreis mit einer Wicklung. Seine Aktion besteht darin, die Werte des Stroms zu vergleichen, der das Netzwerk verlässt und zurückkehrt.

Es gibt eine solche Funktion im Gerät des zweiten Typs, nur die elektronische Platine führt sie aus.Funktioniert nur wenn Spannung anliegt. Dadurch schützt das elektromechanische Gerät besser.

Das elektromechanische Gerät hat einen Differentialtransformator + Relais, während das elektronische RCD eine elektronische Platine hat. Das ist der Unterschied zwischen ihnen

In einer Situation, in der der Verbraucher versehentlich den Phasendraht berührt und sich herausstellt, dass die Platine stromlos ist, wird die Person mit Strom versorgt, wenn ein elektronischer RCD installiert ist. In diesem Fall funktioniert die Schutzvorrichtung nicht und die elektromechanische Vorrichtung bleibt unter solchen Bedingungen funktionsfähig.

Die Feinheiten bei der Auswahl eines RCD werden in diesem Material beschrieben.

Notwendige Werkzeuge und Vorbereitung für die Arbeit

Das Schema wird erstellt, die Anordnung der Elemente wird durchdacht. Als nächstes ist es an der Zeit, die Box selbst zu installieren, falls Sie dies noch nicht getan haben. Die Installation von Schalttafeln erfolgt je nach Typ: Sie können in die Wand eingelassen werden (Sie müssen eine Öffnung schneiden) oder einfach daran befestigt werden und bis zu einer bestimmten Breite hervorstehen. Das Einsetzen der Box erfolgt mit einer Schleifmaschine mit Diamantscheibe. Die Schachtel wird an der Wand angebracht, mit einem Bleistift oder Kreide entlang der Kontur umrissen, dann ein Rechteck ausgeschnitten, mit einer Diamantscheibe in Quadrate „zerkleinert“ und dann mit einem Locher auf die gewünschte Tiefe ausgeschlagen oder Meißel. Die Befestigung erfolgt mit Dübeln oder selbstschneidenden Schrauben.

Zum Anschließen benötigen Sie außerdem Schraubendreher (Kreuzschlitz und normal), ein Multimeter (zum Klingeln), ein Abisoliermesser, Klemmen zum Anschließen von Drähten oder einen Lötkolben mit Zinn und Lot zum Löten. Wir empfehlen die Verwendung von Terminals - sie sind zuverlässig, kostengünstig und beschleunigen den Montageprozess erheblich.

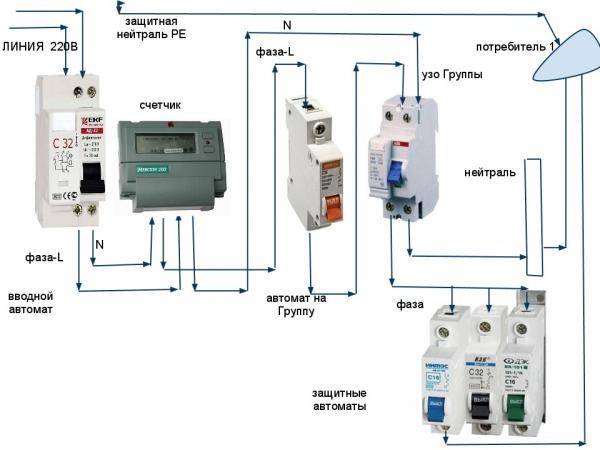

Schaltplan und seine Erstellung

1. Ein Eingang erfolgt direkt vom Strommast (nur Elektriker können den Eingang an das allgemeine Netz anschließen). Die Drähte werden in die Abschirmung gewickelt.
2. Ein Stromzähler wird auf einer DIN-Schiene montiert.
3. Daraus werden automatische Maschinen auf jedem Draht platziert.
4. Abgehende Drähte werden durch den Körper des Schildes geführt und im ganzen Haus gezüchtet.
5. Erdung ist ein Muss. Es kann ein dreiadriges Kabel oder ein separater Draht sein, der bei Null beginnt.
6. Sie können zusätzliche Maschinen installieren. Sie sind von den Eingängen der beiden Hauptpakete parallel geschaltet.

Telefonzentrale

Gemäß den Bestimmungen des PUE ist es erforderlich, eine weitere Maschine am Eingang des Hauses vor dem Zähler zu installieren. Auf diese Weise können Sie den Zähler manipulieren, ausschalten und ersetzen.

Aufgrund der vielen Betrugsfälle können Elektriker jedoch inzwischen verlangen, dass der Zähler direkt angeschlossen wird.

Auswahl der Leistung des Leistungsschalters nach Strom und Lastleistung

Um eine geeignete Maschine auszuwählen, ist es bequem, die Stromstärke pro Kilowatt Lastleistung zu berechnen und die entsprechende Tabelle zu erstellen. Wenden wir Formel (2) und einen Leistungsfaktor von 0,95 für eine Spannung von 220 V an, erhalten wir:

1000 W / (220 V x 0,95) = 4,78 A

Bedenkt man, dass die Spannung in unseren Stromnetzen oft unter den vorgeschriebenen 220 V liegt, ist es durchaus richtig, einen Wert von 5 A pro 1 kW Leistung anzunehmen. Dann sieht die Tabelle der Abhängigkeit der Stromstärke von der Last wie in Tabelle 1 wie folgt aus:

Leistung, kWt	2	4	6	8	10	12	14	16
Stromstärke, A	10	20	30	40	50	60	70	80

Diese Tabelle gibt eine ungefähre Schätzung der Stärke des Wechselstroms, der durch ein einphasiges Stromnetz fließt, wenn Haushaltsgeräte eingeschaltet sind.Es sollte beachtet werden, dass sich dies auf den Spitzenstromverbrauch bezieht und nicht auf den Durchschnitt. Diese Informationen finden Sie in der mit dem elektrischen Produkt gelieferten Dokumentation. In der Praxis ist es bequemer, die Tabelle der maximalen Belastungen zu verwenden, wobei zu berücksichtigen ist, dass die Maschinen mit einer bestimmten Nennstromstärke hergestellt werden (Tabelle 2):

Schaltplan	Bewertungen von Automaten für Strom
	10 A	16 A	20 A	25 A	32 A	40 A	50 A	63 A
Einphasig, 220 V	2,2 kW	3,5kW	4,4 kW	5,5 kW	7,0 kW	8,8 kW	11kW	14 kW
Drehstrom, 380 V	6,6 kW	10,6	13,2	16,5	21,0	26,4	33,1	41,6

Wenn Sie beispielsweise herausfinden müssen, wie viele Ampere ein Automat für eine Leistung von 15 kW bei Drehstrom benötigt, suchen wir in der Tabelle nach dem nächstgrößeren Wert - das entspricht 16,5 kW ein Automat für 25 Ampere.

In Wirklichkeit gibt es Einschränkungen bei der zugeteilten Leistung. Insbesondere in modernen städtischen Mehrfamilienhäusern mit Elektroherd beträgt die zugewiesene Leistung 10 bis 12 Kilowatt und am Eingang ist ein Automat mit 50 A installiert.Es ist sinnvoll, diese Leistung in Gruppen aufzuteilen, wobei zu berücksichtigen ist, dass die Die meisten energieintensiven Geräte konzentrieren sich in Küche und Bad. Jede Gruppe verfügt über einen eigenen Automaten, der es ermöglicht, bei Überlastung einer der Leitungen eine komplette Abschaltung der Wohnung auszuschließen.

Insbesondere ist es ratsam, unter dem Elektroherd (oder Kochfeld) einen separaten Eingang vorzunehmen und eine 32- oder 40-Ampere-Maschine (je nach Leistung von Herd und Backofen) sowie eine Steckdose mit entsprechendem Nennstrom zu installieren . Andere Verbraucher sollten nicht an diese Gruppe angeschlossen werden. Sowohl die Waschmaschine als auch die Klimaanlage sollten eine separate Leitung haben - ein 25-A-Automat reicht ihnen aus.

Auf die Frage, wie viele Steckdosen an eine Maschine angeschlossen werden können, können Sie mit einem Satz antworten: so viele, wie Sie möchten. Steckdosen selbst verbrauchen keinen Strom, dh sie belasten das Netzwerk nicht. Sie müssen nur sicherstellen, dass die Gesamtleistung der gleichzeitig eingeschalteten Elektrogeräte dem Querschnitt des Kabels und der Leistung der Maschine entspricht, auf die weiter unten eingegangen wird.

Für ein Privathaus oder eine Hütte wird die Einführungsmaschine in Abhängigkeit von der zugewiesenen Leistung ausgewählt. Gerade in Regionen mit begrenzten Stromnetzen schaffen es nicht alle Besitzer, an die gewünschte Kilowattzahl zu kommen. In jedem Fall bleibt jedoch wie bei Stadtwohnungen das Prinzip der Aufteilung der Verbraucher in getrennte Gruppen bestehen.

Einführungsmaschine für ein Privathaus

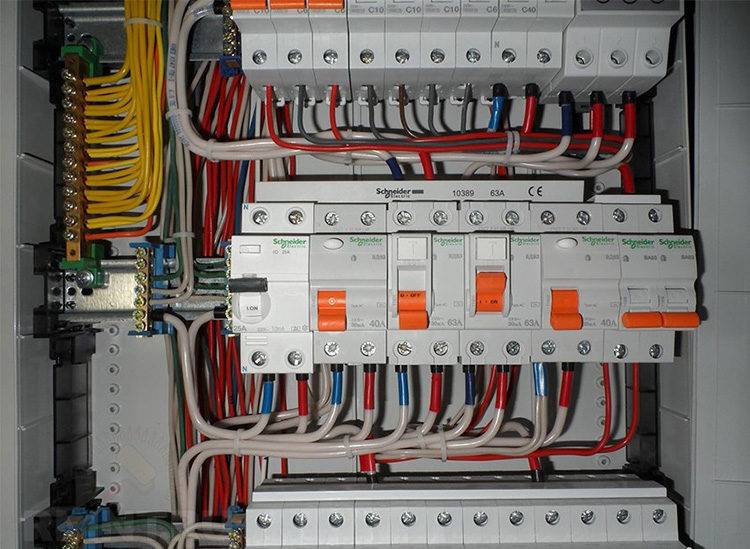

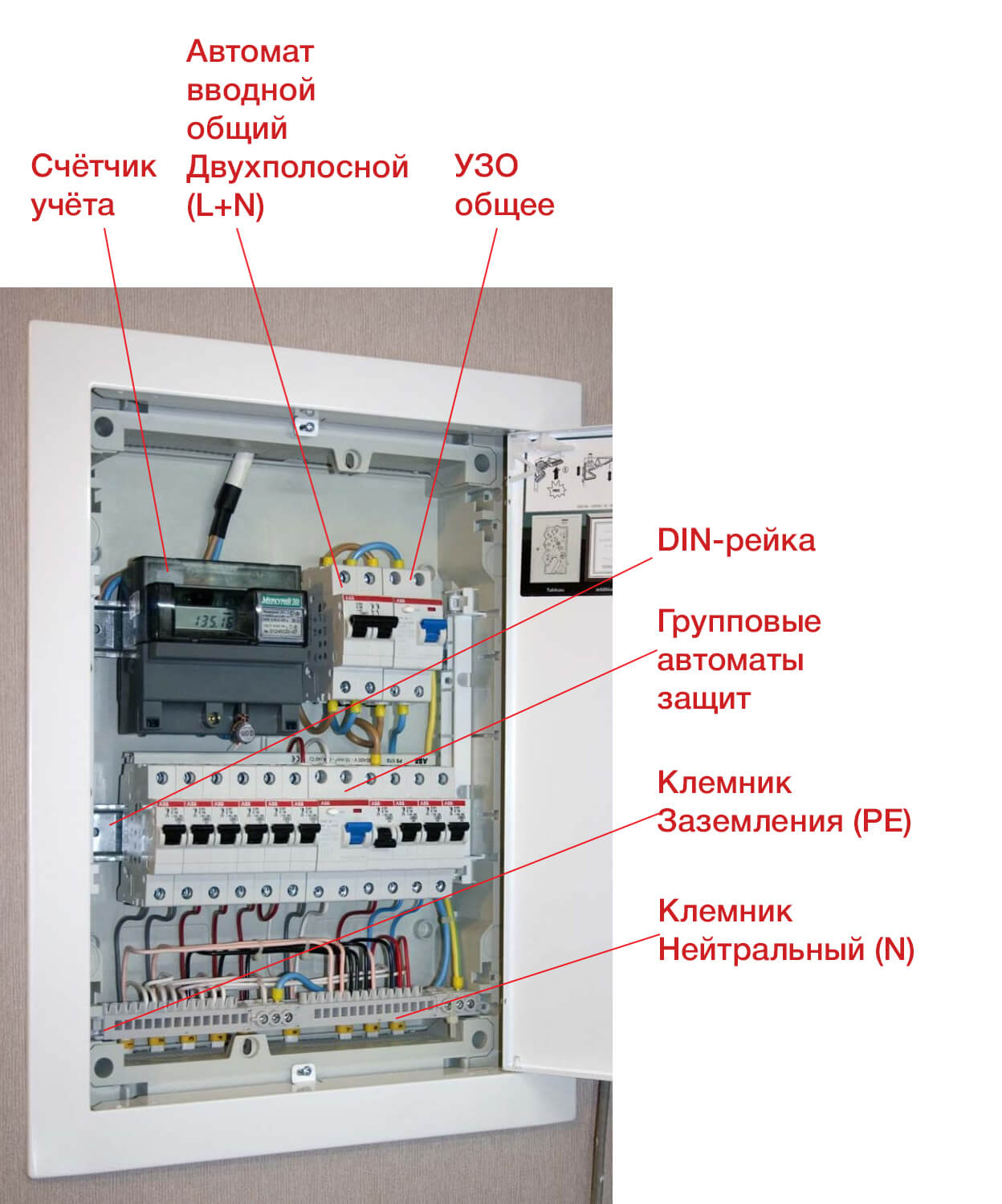

Allgemeine Informationen zum Schaltschrank

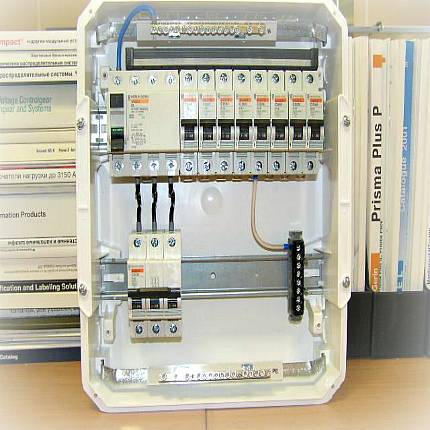

Die elektrische Schalttafel ist ein Kasten, der kompakt Platz bietet für:

• Stromzähler (Stromzähler);
• RCD (Reststromschutzschalter);
• Leistungsschalter für elektrische Leitungen.

Je nach Art des Materials und der Installationsmethode sind Schalttafeln:

• mit Kunststoff- oder Metallgehäuse;
• Overhead oder eingebettet.

Produktkörper

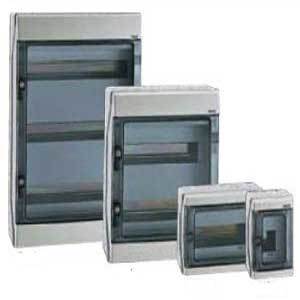

Zum Verkauf stehen Schalttafeln mit einem Kunststoff- oder Metallgehäuse. Darüber hinaus weist das Kunststoffmaterial eine erhöhte Beständigkeit gegenüber hohen Temperaturen auf, was für den Brandschutz von großer Bedeutung ist. Modelle aus diesem Material haben ein stilvolles Aussehen und passen daher problemlos in jedes Interieur.

Es gibt viele Modifikationen des Metallschildes und bei Bedarf ist es nicht schwierig, eine Box mit der erforderlichen Ausrüstung auszuwählen.

Box-Typ

Je nach Art des Schaltkastens im Raum werden zwei Arten von Schalttafeln verwendet:

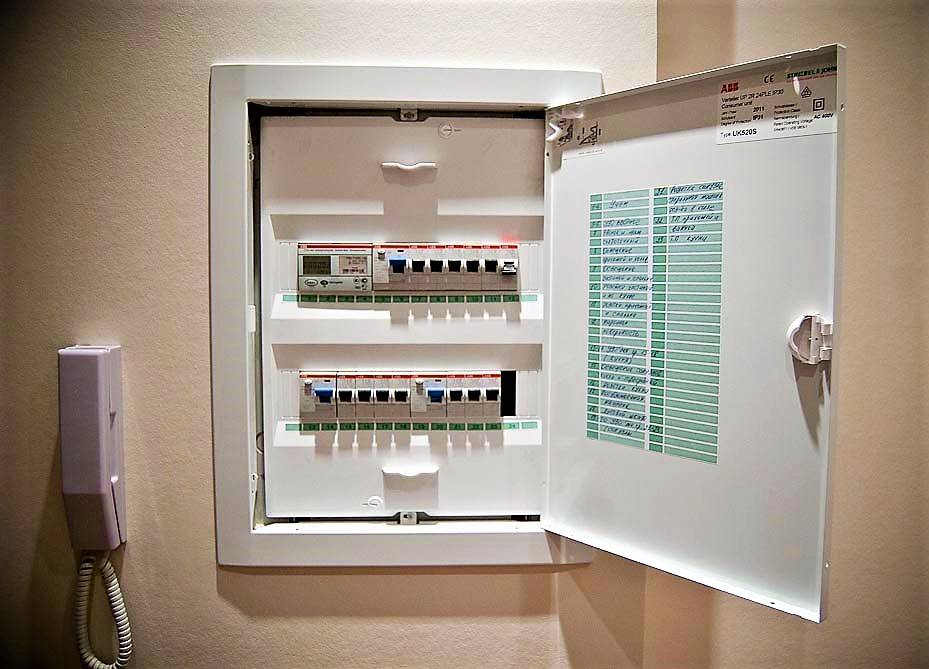

• eingebaut, was Experten für versteckte Verkabelung empfehlen;
• Overhead - installiert in Räumen mit externer elektrischer Verkabelung. Zur Befestigung eines solchen Schildes werden selbstschneidende Schrauben oder ein Dübelnagel verwendet.

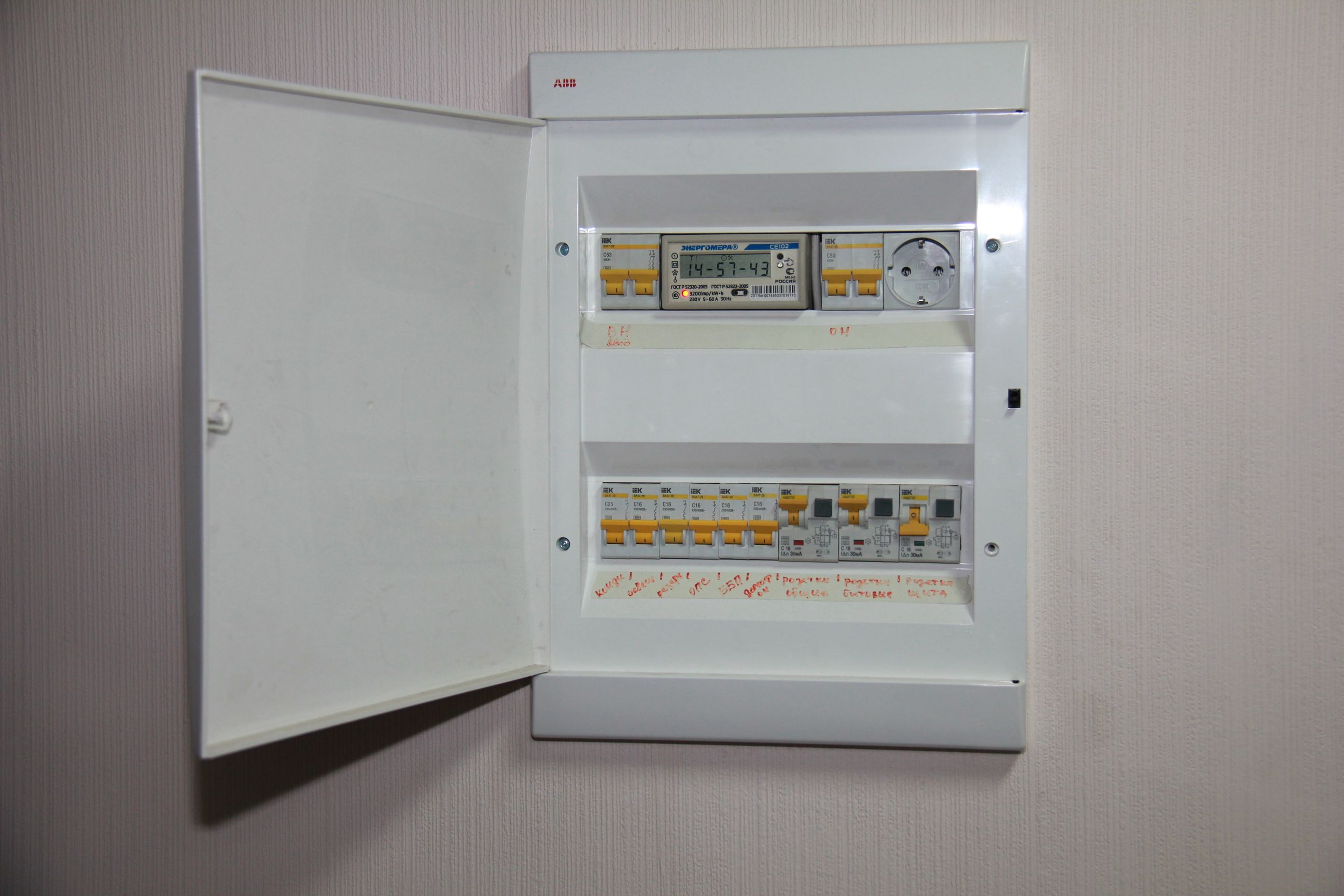

Die eingebaute Abschirmung hat eine kompakte Größe und ein attraktives Aussehen. Nach den Empfehlungen von Experten erfolgt die Installation in einer speziell ausgestatteten Nische aus Alabaster und Gips.

Teleskopsystem: Vor- und Nachteile

Diese Systeme gelten als praktischer.
und langlebig. Zu ihren Hauptvorteilen gehören:

• Einfache Installation - das ist leicht zu erklären, wenn
  berücksichtigen, dass ein solches System keine linke oder rechte Stangenklassifizierung hat, sie
  sind genau gleich, sodass eine Verwechslung während des Installationsvorgangs ausgeschlossen ist.
• Sicherheit und Benutzerfreundlichkeit - wie
  Egal wie weit Sie die Box herausziehen, sie fällt Ihnen nicht mit auf die Füße
  Inhalt. Dies zeigt seine Stärke und die Qualität der Fixierung des Mechanismus selbst an,
  die volle Verlängerung ohne Kraftverlust bietet.

Tatsächlich unterscheidet sich ihr Design nicht wesentlich vom Ball
System sowie die Art der Installation. Dies sind die gleichen zwei Paar Bretter, die
werden wie auf der Seitenfläche der Schrankmöbel, als auch auf der Schachtel festgestellt.

Ein solches System findet sich nicht nur an Schubladen, sondern auch an Schränken oder Fachtüren, die bei der Gestaltung schmaler Flure oder in der Inneneinrichtung von Einzimmerwohnungen zum Einsatz kommen, wo es auf jeden Meter ankommt.

Berücksichtigen Sie bei der Installation eines solchen Mechanismus alle Abmessungen,
in Ihrer Zeichnung vorgeschrieben: Breite, Höhe und Tiefe des Kastens. Vergiss das nicht
Der einziehbare Mechanismus nimmt auch Platz ein, und um ihn zu installieren, müssen Sie vorrücken
einen Spalt in der gewünschten Breite vorsehen. Ein zu großer Abstand führt dazu
dass die Box nicht in der Lage sein wird, zu beheben, und zu schmal - wird es nicht zulassen
Installieren.

Hier ist ein Beispiel für Berechnungen am Beispiel einer Box für ein Ideal
sein Standort:

Wie Sie sehen können, bauen und installieren Sie eine Schublade mit Ihrer eigenen
Hand leicht und einfach, wenn Sie das Prinzip der Befestigung in einem beweglichen System kennen.
Um die Lebensdauer zu erhöhen, ist eine regelmäßige Inspektion erforderlich
Systeme und führen ihre vorbeugende Wartung durch Reinigen und Schmieren durch, falls erforderlich.

Gerät, Funktionsprinzip und Arten von Einführungsmaschinen

Schaltgeräte einer elektrischen Leitung, die Schutz vor Überlast und Kurzschlussströmen bieten, werden als Leistungsschalter bezeichnet. Es soll die Sicherheit der Stromleitung im Notfall gewährleisten.

Diese Definition gilt für alle Schaltgeräte, die im Schaltschrank eingebaut sind. Der Hauptunterschied zwischen dem Einführungsautomaten und dem linearen Automaten besteht darin, dass er einen größeren Wert des Nennstroms hat.

Und er wird in Abhängigkeit von der zulässigen Leistungsaufnahme des Stroms berechnet. Einführungsmaschine (VA) - die zweite Schutzstufe, die als Schaltgerät verwendet wird. Bei Überlast oder Kurzschluss muss zuerst das Leitungselement ansprechen.

VA hat zwei Schutzarten:

• Überspannungschutz. Es ist eine Bimetallplatte. Bei Überschreitung des zulässigen Stroms erwärmt es sich. Dadurch biegt es sich und aktiviert den thermischen Auslösemechanismus. Je größer die Last, desto mehr Strom fließt durch die Platte. Die Heizrate steigt.Und die Maschine arbeitet schneller. Nach dem Ausschalten kann das Gerät nicht sofort eingeschaltet werden. Die Bimetallplatte braucht Zeit, um abzukühlen und ihre ursprüngliche Position einzunehmen. Erst dann darf das Gerät in Betrieb genommen werden.
• Kurzschlussschutz. Die Maschine hat eine Stromspule (Magnet). Wenn in der Leitung ein Kurzschluss auftritt, tritt ein sofortiger Stromanstieg auf. Der Elektromagnet zieht den Kern zurück, der Stromschutz wird ausgelöst und der Strom wird abgeschaltet. Die Reaktionszeit beträgt Sekundenbruchteile.

VA werden vor oder nach dem Stromzähler auf einer Hutschiene montiert. Je nach Versorgungsspannung können sie einpolig, zweipolig, dreipolig oder vierpolig sein. Bipolar werden installiert, wenn eine einphasige Spannung von 220 V angeschlossen wird.

Montiert in Wohnungen von mehrstöckigen Gebäuden. Dreiphasenspannung wird zur Stromversorgung von Ferienhäusern oder Privathäusern geliefert. Für deren Anschluss werden vierpolige VA verwendet. Früher wurde keine Drehstromspannung angeschlossen, sondern einphasige Spannung an alte Häuser geliefert.

Als Einstiegsschaltsysteme verbietet die PUE den Einbau einpoliger Maschinen. Aufgrund unterschiedlicher Ansprechzeiten können sie nicht den erforderlichen Schutz bieten, was zu Geräteschäden oder Bränden führen kann.

VA zeichnen sich aus durch:

• Nennstrom. Auf den Körper des Geräts wird ein Nennwert angewendet, bei dem das Gerät lange Zeit ohne Abschalten betrieben werden kann, z. B. C40. Das bedeutet, dass VA unbegrenzt bis zu 40 Ampere verarbeiten kann. Diese Angaben sind jedoch für eine Lufttemperatur von 300 °C bestimmt.Bei einer niedrigeren Temperatur hält der VA höheren Strömen als dem Nennwert stand, und bei höheren Temperaturen arbeitet der Thermoschutz mit geringeren Lasten. Dies sollte bei der Auswahl eines Ortes berücksichtigt werden, an dem der Einführungsschild installiert wird.
• Anzahl der Stangen. Für einphasige Spannung werden zweipolige Geräte verwendet, für dreiphasige vierpolige Geräte. Einige Experten montieren dreipolig, was keinen zuverlässigen Schutz bietet;
• Ein wichtiger Indikator ist die Zeit, die die Maschine arbeitet. Bei Überlastung kann diese Zeit von mehreren zehn Minuten bis zu mehreren Sekunden variieren. Sie hängt von der Stromstärke ab, die durch die Bimetallplatte fließt. Der Kurzschlussschutz arbeitet im Bruchteil einer Sekunde.

Alle installierten Geräte müssen im Strom angepasst werden. Wenn das Messgerät beispielsweise einen Strom von 40 A anzeigt, muss die VA für einen Strom von weniger als 40 Ampere ausgelegt sein. Und lineare Geräte insgesamt sollten die aktuelle VA nicht überschreiten.

Automaten werden in drei Untergruppen B, C, D unterteilt:

• B - das sind die "schonendsten" Geräte. Laden mit Anlaufströmen zulassen, die 3-5 Nennwerte nicht überschreiten, die auf VA angegeben sind;
• C - gemeinsame Maschinen, die in Privathäusern und Wohnungen installiert sind. Die Überschreitung der Anlaufströme variiert zwischen dem 5- und 10-fachen des Nennwerts;
• D - wird in Netzen mit hohen Anlaufströmen und kurzfristigen Überlastungen verwendet. Der Selbstbehalt beträgt das 10- bis 20-fache des Nennwerts.

Vorteile und Nachteile

Es gibt viele Vorteile von Schiebesystemen für Küchenschubladen:

• Die Verfügbarkeit jedes Artikels und Zubehörs, eine gute Übersicht über den Inhalt des Regals.
• Die Funktionalität und Ergonomie des Headsets werden verbessert.
• Die Systeme sparen Platz und machen auch kleine Küchen komfortabel.
• Sparen Sie Zeit beim Kochen durch Komfort und maximalen Zugriff auf alle Ablagen.
• Der Preis und die Art des einziehbaren Systems können nach Ihren Bedürfnissen ausgewählt werden.

Versenkbare Systeme haben viele Vorteile.

Die Nachteile solcher Armaturen sind nicht offensichtlich, aber sie können aufgerufen werden:

• Hoher Preis für die funktionellsten Muster von einziehbaren Systemen.
• Die bauliche Komplexität der Armaturen, aufgrund derer es bei unsachgemäßem Gebrauch oder anfänglich falscher Installation zu Ausfällen kommen kann.

Technische Eigenschaften von Boxen

Bei der Auswahl einer Box für automatische Maschinen ist es notwendig, sich an ihren technischen Eigenschaften zu orientieren. Sie legen fest, wie viele Schutzeinrichtungen in jedem einzelnen Schrank untergebracht werden können, unter welchen Bedingungen er betrieben werden darf und wie sicher er im Hinblick auf elektrischen Schlag ist.

Klasse der Isolationszuverlässigkeit

Kapitel 2 von GOST 12.2.007.0-75 definiert 5 Klassen von Elektroprodukten nach der Methode zum Schutz einer Person vor Stromschlägen. Schaltschränke für Automaten gehören zu den Klassen I und II. Ihre Eigenschaften sind:

• Klasse I - elektrisches Gerät, das mit einer Arbeitsisolierung und einem Erdungselement ausgestattet ist;
• Klasse II - Gerät mit doppelter oder verstärkter Isolierung, jedoch ohne Erdungselemente.

Kartonmaterial für Verkaufsautomaten

Das Material des Gehäuses des Automatenkastens bestimmt hauptsächlich seine Betriebsbedingungen und Gebrauchssicherheit. Aus dieser Sicht gibt es 2 Arten von Produkten zum Verkauf:

1. Plastikboxen. Normalerweise sind dies kleine Wohnungsschilde. Sie bestehen aus hitzebeständigem ABS-Kunststoff, der Temperaturen bis 650 °C standhält. Ein solches Material unterstützt die Verbrennung nicht gut, verrottet nicht durch Feuchtigkeit und ist leicht zu bearbeiten.Diese Faktoren tragen dazu bei, dass Experten Plastikboxen bevorzugen.
2. Metallboxen. Diese Produkte zeichnen sich durch Schutzklasse I gegen elektrischen Schlag aus. Metallmodelle sind mit einer Polymerbeschichtung beschichtet, die sie vor den schädlichen Auswirkungen von Feuchtigkeit und chemisch aggressiven Umgebungen schützt. Metallgehäuse für Maschinen sind notwendigerweise geerdet. Sie sind leichter zu treffen. Daher werden sie dort eingebaut, wo eine mechanische Beschädigung von außen möglich ist.

Box für Leistungsschalter mit Erdungsschiene

Anzahl der Reihen für Maschinen

Ein weiteres wichtiges Merkmal des Boxens ist die Anzahl der Reihen für Spielautomaten. Leistungsschalter werden auf DIN-Schienen montiert. Jede Schiene ist eine horizontale Reihe, auf der später eine Reihe von Maschinen stehen wird. Je breiter diese Reihe ist, desto mehr Schutzvorrichtungen können im Schild platziert werden.

In einem Schaltschrank können mehrere Reihen vorhanden sein. Jeder von ihnen kann je nach Schildmodell 2 bis 180 Standardmaschinen mit einer Breite von 17,5 mm aufnehmen.

Zulässige Spannungen

Die Eigenschaften von Schalttafeln sind in der technischen Dokumentation angegeben. Bei der Auswahl dieses Produkts müssen Sie die maximale Betriebsspannung berücksichtigen.

In einer typischen Wohnungsdose liegt eine Spannung von 220 V AC an. In einer gewöhnlichen Bodendose erreicht sie 380 V. In Schaltschränken von Industrieanlagen kann die Spannung 600 V DC erreichen.

Stromzählerkasten im Freien: Hersteller

Auf dem russischen Markt gibt es mehrere Marken von Schachteln für Messgeräte. Hersteller produzieren Boxen, die sich in der Art der Befestigung an einem Hausmast oder einer Fassade, dem Schutzniveau und zusätzlichen Funktionen unterscheiden.Von den importierten Modellen sind die japanischen Viko und die Schweizer ABB am beliebtesten. Haushaltsversionen dieser Geräte sind etwas billiger, gelten aber gleichzeitig als qualitativ ausreichend. Die beliebtesten inländischen Marken von Kästen für Straßenzähler sind Electroplast, Mekas, IEK und TDM. Auch in den Innenhöfen von Privathäusern sieht man die Kisten der türkischen Firma Legrand.

Die beste Option wird als eine Box der gleichen Marke wie der Straßenzähler selbst angesehen. Dabei ist eine vollständige Integration von Gerät und Gehäuse möglich.

Ausgewählte Modelle

Schaltschrankmodelle sind nicht an Hersteller von modularen Elementen gebunden, beispielsweise kann eine Hager-Elektromaschine problemlos in ein ABB-Gehäuse eingebaut werden. Daher wird ihre Funktionalität durch Montagefreundlichkeit und Schutzklasse bestimmt. Unter den vielen hergestellten Produkten sind einige Modelle besonders beliebt für die Installation in Wohnungen. Aber wenn in Industriegebäuden Zuverlässigkeit das Hauptkriterium ist, dann ist es in Wohnungen Ästhetik.

Für eine versteckte Installation wird empfohlen, den Hager Cosmos VR118TD-Schild zu kaufen. Seine Tür ist aus transparentem Kunststoff, auf Wunsch kann sie leicht aus den Scharnieren entfernt werden. Die Öffnungsrichtung ist nach oben. Die Box wird mit Erdungs- und Nullschienen aus Messing komplettiert. Die Schutzart entspricht IP 31. Die Anzahl der verbauten Module beträgt achtzehn. Dieser Schild hat ein schönes Aussehen, eine einfache Installation und einen niedrigen Preis.

Wenn Sie eine externe Abschirmung benötigen, können Sie das Modell VIKO LOTUS erwerben. Dieses kostengünstige Modell wird besonders für Einwohner von Chruschtschow relevant sein. Es ermöglicht Ihnen, zwölf Module zu platzieren. Das Kit enthält Reifen, alle erforderlichen Befestigungselemente und eine DIN-Schiene.Die weiße Farbe des Produkts und seine abgedunkelte Tür eignen sich für jedes Interieur.

Der Aufbau eines Stromversorgungssystems ohne den Einsatz von Schalttafeln ist nahezu unmöglich. Ihre Installation ermöglicht nicht nur ein bequemes Ein- und Ausschalten der Stromversorgung auf bestimmten Leitungen, sondern erhöht auch die Sicherheit bei der Nutzung des Stromnetzes insgesamt. Gleichzeitig sind die Kästen zum Platzieren von Zählern und elektrischen Modulen unterschiedlich platziert und können für jedes Interieur ausgewählt werden.
