Eine Box für einen Stromzähler in einer Wohnung: die Nuancen der Auswahl und Installation einer Box für einen Stromzähler und Maschinen

Anforderungen an Schalttafeln

Die Funktion der Abschirmung besteht darin, Stromkreise im Raum zu verteilen und die Verkabelung im Falle eines Kurzschlusses zu schützen. Daher muss sie in Wohn- und Bürogebäuden die Anforderungen erfüllen:

1. Die Schalttafel muss den Anschluss, die Verteilung und die Abrechnung der verbrauchten elektrischen Energie in einem separaten Abschnitt des Netzes (Wohnung, Haus, Büroraum) ermöglichen.
2. Die verfügbaren Schalttafelschalter sollten die Stromversorgung zu einzelnen Abschnitten des Stromkreises abschalten, ohne den Raum vollständig stromlos zu machen. Beispielsweise können Maschinen Steckdosen oder Beleuchtung in einem Raum oder im gesamten Raum ausschalten.
3. Die Abschirmung sollte einen gemeinsamen Schalter enthalten, mit dem die Spannung im gesamten Raum abgeschaltet wird.
4. Das Abschirmgehäuse muss einen Platz zum Anschließen der Erdungsschleife haben. Bei einigen Modellen ist die Tür über eine separate Masseschiene mit den Gehäusen verbunden.
5. Schilde sind mit Ösen zum Abdichten ausgestattet.
6. Der Körper der Schalttafel muss aus nicht brennbaren Materialien bestehen (Kunststoff oder Metall mit Pulverbeschichtung).
7. Installierte Maschinen müssen nach Zonen oder Verbrauchergruppen gekennzeichnet sein. Die Kennzeichnung wird auf der Außenseite des Schildes aufgebracht und bei doppelseitigem Einsatz auf der Rückseite dupliziert.
8. Die Maschinen sind durch einen Kammbus getrennt.
9. Die Positionen „Ein“ und „Aus“ der Schalter müssen angegeben werden.
10. Montierte Reifen sind für Phasendrähte schwarz und für Null blau lackiert.
11. Der Bus muss sicherstellen, dass die Abschirmung bei einem Stromwert funktioniert, der nicht unter dem auf der Einführungsmaschine angegebenen Wert liegt.
12. Die Installation elektrischer Geräte muss gemäß der Dokumentation erfolgen, die die technischen Parameter wie die Anzahl der Maschinen und den maximal zulässigen Strom angibt.
13. Auf dem Körper der Abschirmung muss eine Kennzeichnung vorhanden sein, die die elektrische Sicherheit anzeigt. Das Beschriftungsfeld gibt die Bemessungsspannung an, bei der die Schirmsicherheit gewährleistet ist.
14. Dem Schild sollte eine Dokumentation beigefügt werden, die Zertifizierungsparameter, Herstellungsstandard (GOST oder TU), Schutzklasse, Installationsempfehlungen, Gewicht und Gesamtdaten, Nennstrom, Frequenz und Spannung enthält.

Warum brauchen Sie einen RCD in der Schalttafel?

Eine Person ist die ganze Zeit von Elektrogeräten umgeben.Die meisten von ihnen sind inzwischen fertiggestellt und leiten den Strom einwandfrei. Dies kann aus verschiedenen Gründen geschehen, meistens jedoch aufgrund einer beschädigten Isolierung.

Wenn das Gerät nicht geerdet ist, kann es gefährlich sein, es zu berühren. Um Unfälle zu vermeiden, empfehlen Experten den Einbau eines RCD. Mit diesem Gerät können Sie sich im Falle einer beschädigten Isolierung oder eines Kurzschlusses vor elektrischem Schlag schützen.

Alle Arbeiten im Zusammenhang mit der Montage oder Installation einer Schalttafel für das Messgerät und die Maschinen können unabhängig durchgeführt werden, aber Sie müssen die Regeln der PUE befolgen. In der Praxis können Sie jedoch auf viele Nuancen stoßen. Wenn Sie keine Erfahrung haben, ist es daher besser, diese Arbeiten Fachleuten anzuvertrauen, die auf dem Gebiet der elektrischen Netze arbeiten.

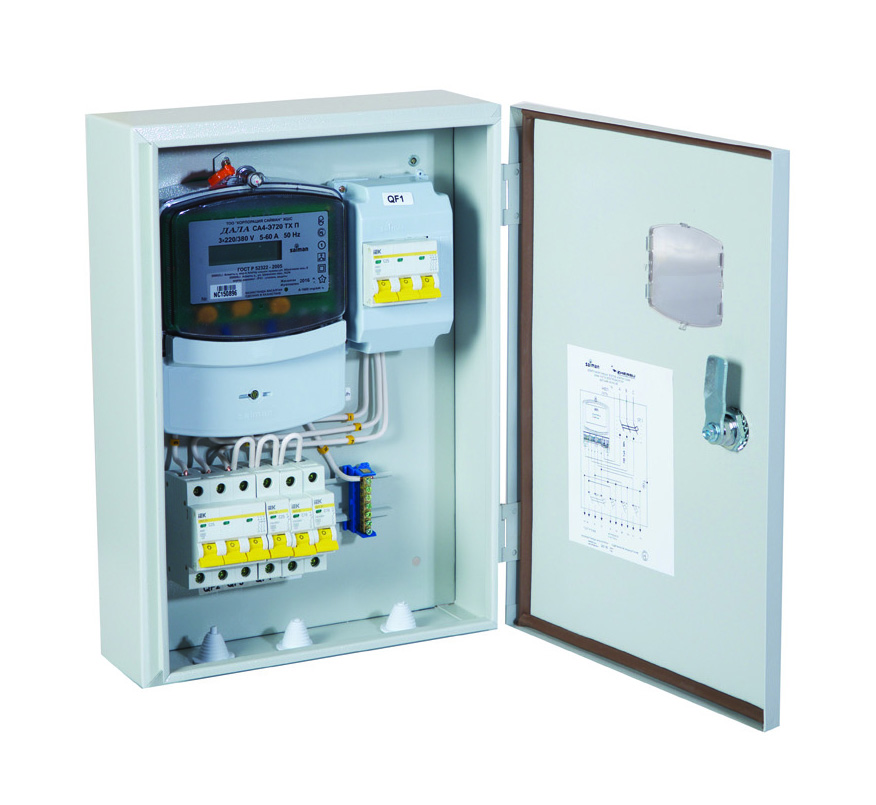

Vorteile beim Kauf eines fertigen Kits

Produziert von namhaften Herstellern, sind die Schilde bereits mit den minimal notwendigen Teilen bestückt. Wenn Sie eine Kiste separat kaufen, müssen Sie die gesamte Füllung entsprechend den Abmessungen des gekauften Produkts selbst kaufen. Folgende Fakten sprechen für den Kauf eines kompletten Einbausets:

• In einer solchen Box sind alle Befestigungselemente auf die Größe der Karosserie abgestimmt und mit den notwendigen Befestigungsmitteln versehen.
• Eine Aufteilung des Raums für verschiedene Geräte wurde vorgenommen.
• Es gibt einen Ort zum Siegeln und Hindernisse zum Siegelbrechen.
• Das Sichtfenster befindet sich direkt vor dem Bildschirm des Messgeräts. Es ist nicht erforderlich, die Tür zu öffnen, um Messwerte aufzuzeichnen.

Das Aussehen eines solchen Geräts sieht besser aus als mit Ihren eigenen Händen zusammengebaut.

Installieren des Zählers und der Automatisierung im Schild

Die Normen für den ordnungsgemäßen Anschluss eines Stromzählers enthalten zwangsläufig die Anforderung, einen einleitenden (Feuer-) automatischen Schalter davor zu installieren. Das Gerät muss selektiv sein (berücksichtigt die Reaktionszeit der nachfolgenden Automatisierung). Einpolige Schutzschalter sind erhältlich, aber zweipolige Schutzschalter bieten einen besseren Schutz. Die Nennleistung wird entsprechend der Gesamtleistung und dem Gesamtstrom der Geräte in der Einrichtung ausgewählt.

Die Einführungsmaschine schnappt häufiger vor dem Zähler auf die Hutschiene, danach ist es möglich, aber sie muss davor angeschlossen werden, dh zuerst gehen die Eingangsdrähte nach AB, dann weiter weg davon.

Auch die Installation eines Stromzählers, wie man einen Automaten an einen Zähler in einem Privathaus anschließt, beinhaltet die Installation der Automatisierung und danach (AV für jede Leitung und vorzugsweise RCD, AVDT).

Obligatorische Einführungsmaschine

Gemäß Abschnitt 7.1.64 der PUE ist es erforderlich, den Zähler mit einem Schaltgerät in seiner Rolle als einleitendes Brandbekämpfungs-AB zu verbinden, das während der Gerätewartung die Spannung von allen Phasen entfernt und dabei eine Schutzfunktion ausführt Abschaltung bei Kurzschluss und Überlast. Früher spielten manuelle Messerschalter ihre Rolle, aber sie haben keine automatische Kupplungsfunktion bei gefährlichen Faktoren.

DIY Kleiderschrank

Wenn Sie Erfahrung und Lust haben, können Sie selbst einen Schrank für einen Stromzähler ausstatten. Sie müssen die Struktur selbst kaufen, sich mit den erforderlichen Werkzeugen bewaffnen und die Schalttafel gemäß den Besonderheiten des elektrischen Heimnetzes zusammenbauen.

Wenn Sie auf einen Schrank mit den erforderlichen Abmessungen stoßen, dem jedoch ein Fenster, Ösen für Dichtungen oder einige Löcher fehlen, können diese Elemente hinzugefügt werden. Die Arbeiten müssen jedoch in Übereinstimmung mit den Sicherheitsvorschriften und den Anforderungen der Aufsichtsbehörden durchgeführt werden.

Alle notwendigen Geräte sind auf DIN-Schienen montiert. Viele Modelle von Messgeräten werden mit Teilen geliefert, die bei der Installation nützlich sein können (Aufkleber, Kappen, Befestigungselemente). Die Hauptaufgabe besteht darin, die Geräte zusammenzubauen und richtig miteinander zu kombinieren.

Modelle von Außenzählern

Wenn Sie einen neuen Zähler kaufen, anstatt einen vorhandenen Zähler aus dem Haus zu entfernen, benötigen Sie ein Gerät, das für den Außenbereich geeignet ist.

Achten Sie auf folgende Punkte:

• Induktionsmodelle reagieren viel empfindlicher auf Temperaturänderungen als elektronische.
• DIN-Schiene als Montagemethode ist vorzuziehen.
• Besuchen Sie die Website der Energieversorgungsorganisation und sehen Sie, welche Modelle in Russland installiert werden dürfen.
• Wählen Sie für ein Mehrtarif-Zahlungssystem ein Gerät, das mehr als drei Tarife berücksichtigen kann.

Auch die Popularität der Marke und die Verfügbarkeit von Servicezentren spielen eine Rolle. Ein bewährter Hersteller bedeutet Qualität, Wartbarkeit und die Loyalität von Inspektionsorganisationen.

Erwägen Sie, sowohl das Messgerät als auch die Box vom selben Hersteller zu kaufen: Es ist einfacher, eine vollständige Integration von Geräten und Gehäuse zu erreichen

Von den zum Verkauf angebotenen inländischen Marken können die folgenden in Betracht gezogen werden: INCOTEX, Taipit, Energomera, EKF. Ein solches Modell wie Mercury 230 AM-03 ist besonders beliebt. Es ist ein Tarif, der genaue Messwerte im Temperaturbereich von -40 bis +55 Grad liefern kann.

Von den ausländischen Herstellern haben sie sich bewährt: die schwedisch-schweizerische ABB, der französische Schneider Electric, der türkische Legrand.Aber für europäische Marken entspricht der Betriebstemperaturbereich oft nicht der russischen Realität.

Es ist ratsam, sich an die Spezialisten der Serviceorganisation in Ihrer Nähe zu wenden. Meist haben sie eine Liste mit Geräten, die sich bereits im Betrieb von ihrer besten Seite gezeigt haben.

Maschine und Heizung

In der Box vor dem Zähler ist ein Leistungsschalter eingebaut. Seine Parameter müssen aus der Gesamtleistung aller Verbraucher berechnet werden - elektrische Geräte, die im Haus und auf der Straße / in der Garage und anderen Haushaltsgebäuden installiert oder geplant sind.

Beträgt die Gesamtleistung beispielsweise 25 kW, dann ist ein Automat mit 63 A für diesen Wert optimal geeignet. Mit deren Hilfe werden die Messwerte automatisch an das Bearbeitungszentrum übermittelt. Aber ein solches Schema kann nicht ohne eine Heizung auskommen.

Die Heizung für die Schalttafel kann manuell oder automatisch ein- und ausgeschaltet werden. Es wird benötigt, um bei kaltem Wetter die optimale Temperatur aufrechtzuerhalten - Elektrogeräte brauchen Wärme, um fehlerfrei zu funktionieren

Heizungen für Schaltschränke bestehen aus Aluminium, das mit nicht brennbaren Thermoplasten überzogen ist.

Die Hauptfunktionen des Elements bestehen darin, das Auftreten von Kondensat zu verhindern, das korrosive Veränderungen in stromführenden Reifen verhindert, Kontakte herstellt und Geräte vor hoher Feuchtigkeit schützt.

Übertragungsgerät und SPD

Wenn die Elektroinstallation über eine autonome Stromquelle verfügt, muss nach dem Zähler ein Reservegerät installiert werden. Dieses Gerät wird benötigt, um Verbraucher manuell vom externen Netz auf den Generator und umgekehrt zu schalten.

Das Reserve-Eingabegerät schließt die gleichzeitige Aktivierung zweier unterschiedlicher Stromquellen (Fremdnetz und Generator) aus, was seine Aufgabe ist

Um die Installation vor Blitzeinschlägen, Überspannungen und Bränden vor diesen Effekten zu schützen, wird der Abschirmung ein SPD (Überspannungsschutz) hinzugefügt. Es wird nach der Einführungsmaschine und durch eine separate Sicherung platziert. Ein SPD ist obligatorisch, wenn der Zutritt zum Gebäude auf dem Luftweg erfolgt.

Zusätzlich kann im Schild ein Brandschutz-RCD, ein Quermodul zur Verteilung des Stroms auf verschiedene Verbrauchergruppen, eingebaut werden. Manchmal wird der Box auch ein Differentialautomat hinzugefügt.

Die Steckdose ist eines der optionalen Elemente. Wer aber nur Baustellen auf dem Gelände hat oder für manche Geräte einen Straßenanschluss braucht, kommt nicht ohne. Und vergessen Sie nicht die Nullschiene, sie fasst alle Nullkabel zusammen und dient zum Schalten von Adern.

Nuancen

Die Auswahl und Installation eines Stromzählers in einer Garage sollte unter Berücksichtigung der folgenden Nuancen erfolgen:

• Gesamtstrombelastung - normalerweise liegt der Wert innerhalb von 50 A. Wenn leistungsstarke Geräte verwendet werden sollen, muss ein Produkt mit einer größeren Charakteristik gewählt werden.
• Art des Netzwerks - ein- oder dreiphasig;
• Montagemethode - abhängig davon wird eine Box ausgewählt;
• Anzahl der Tarife - bestimmt die Wahl des Gerätetyps;
• Genauigkeitsklasse - normalerweise im Bereich von 1,5 bis 2.

Der Eigentümer muss sicherstellen, dass dem Gerät die erforderlichen Passdokumente beiliegen, die Qualität des Produkts wird durch das entsprechende Zertifikat bestätigt. Sie müssen die erforderliche zusätzliche Ausrüstung erwerben.

Ein richtig ausgewählter und installierter Zähler gewährleistet den normalen Betrieb der in der Garage angeschlossenen Geräte und erspart dem Eigentümer Probleme mit dem Ressourcenlieferanten.

Wie man wählt

Die Wahl eines Stromzählers hängt von den Eigenschaften des Netzbetriebs ab:

• einphasige Induktion - geeignet für geringen Energieverbrauch, normalerweise nur zum Beleuchten und Einschalten von Verbrauchern mit geringer Leistung;
• Drehstromelektronik - wenn der Einsatz von Werkzeugmaschinen und einem Schweißgerät vorgesehen ist. Ein solches Gerät muss in der Regel über einen Transformator angeschlossen werden;

Im letzteren Fall erhält der Eigentümer die Möglichkeit, den Verbrauch mehrerer Tarifpläne zu berücksichtigen.

Berücksichtigen Sie auch den Temperaturbereich des Geräts, basierend auf den Betriebsbedingungen.

Es ist wichtig, die Stromeigenschaften des Messgeräts und die Leistung der Maschine beim Einschalten korrekt zu bestimmen. Es hängt auch von der Gesamtleistung der angeschlossenen Geräte ab.

Ausgewählte Modelle

Schaltschrankmodelle sind nicht an Hersteller von modularen Elementen gebunden, beispielsweise kann eine Hager-Elektromaschine problemlos in ein ABB-Gehäuse eingebaut werden. Daher wird ihre Funktionalität durch Montagefreundlichkeit und Schutzklasse bestimmt. Unter den vielen hergestellten Produkten sind einige Modelle besonders beliebt für die Installation in Wohnungen. Aber wenn in Industriegebäuden Zuverlässigkeit das Hauptkriterium ist, dann ist es in Wohnungen Ästhetik.

Für eine versteckte Installation wird empfohlen, den Hager Cosmos VR118TD-Schild zu kaufen. Seine Tür ist aus transparentem Kunststoff, auf Wunsch kann sie leicht aus den Scharnieren entfernt werden.Die Öffnungsrichtung ist nach oben. Die Box wird mit Erdungs- und Nullschienen aus Messing komplettiert. Die Schutzart entspricht IP 31. Die Anzahl der verbauten Module beträgt achtzehn. Dieser Schild hat ein schönes Aussehen, eine einfache Installation und einen niedrigen Preis.

Wenn Sie eine externe Abschirmung benötigen, können Sie das Modell VIKO LOTUS erwerben. Dieses kostengünstige Modell wird besonders für Einwohner von Chruschtschow relevant sein. Es ermöglicht Ihnen, zwölf Module zu platzieren. Das Kit enthält Reifen, alle erforderlichen Befestigungselemente und eine DIN-Schiene. Die weiße Farbe des Produkts und seine abgedunkelte Tür eignen sich für jedes Interieur.

Der Aufbau eines Stromversorgungssystems ohne den Einsatz von Schalttafeln ist nahezu unmöglich. Ihre Installation ermöglicht nicht nur ein bequemes Ein- und Ausschalten der Stromversorgung auf bestimmten Leitungen, sondern erhöht auch die Sicherheit bei der Nutzung des Stromnetzes insgesamt. Gleichzeitig sind die Kästen zum Platzieren von Zählern und elektrischen Modulen unterschiedlich platziert und können für jedes Interieur ausgewählt werden.

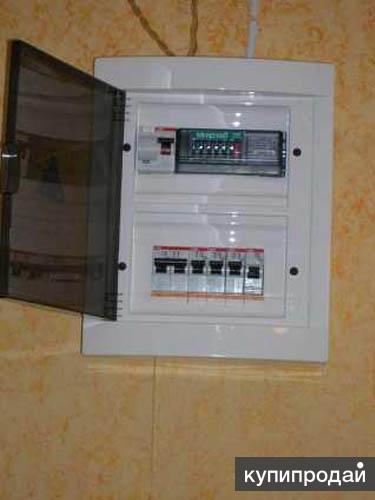

Box für Messgerät

Angesichts der Art des Betriebs des Stromzählers ist es wichtig, seinen zuverlässigen Schutz zu gewährleisten. Dies wird durch die Verwendung einer speziellen Box gewährleistet

Solche Kisten sind je nach Sorte wie folgt gekennzeichnet:

• ShchU ist das einfachste Modell,

• ShchVR - eine in der Wand vergrabene Kiste,

• ShchRN - aufklappbarer Verteilerkasten.

Zusätzlich zum Messgerät selbst können ein Leistungsschalter, Erdung und neutrale Reifen in der Box platziert werden.

Die Box kann folgendes Design aufweisen:

• Boden;
• eingebettet;
• Frachtbrief (montiert);
• versteckt oder offen;
• ganz oder gespalten.

Die Wahl sollte durch den Gerätetyp und das entwickelte Installationsprojekt bestimmt werden.Dazu muss der Eigentümer die Hilfe geeigneter Spezialisten in Anspruch nehmen.

Installationsarbeiten und Montageregeln

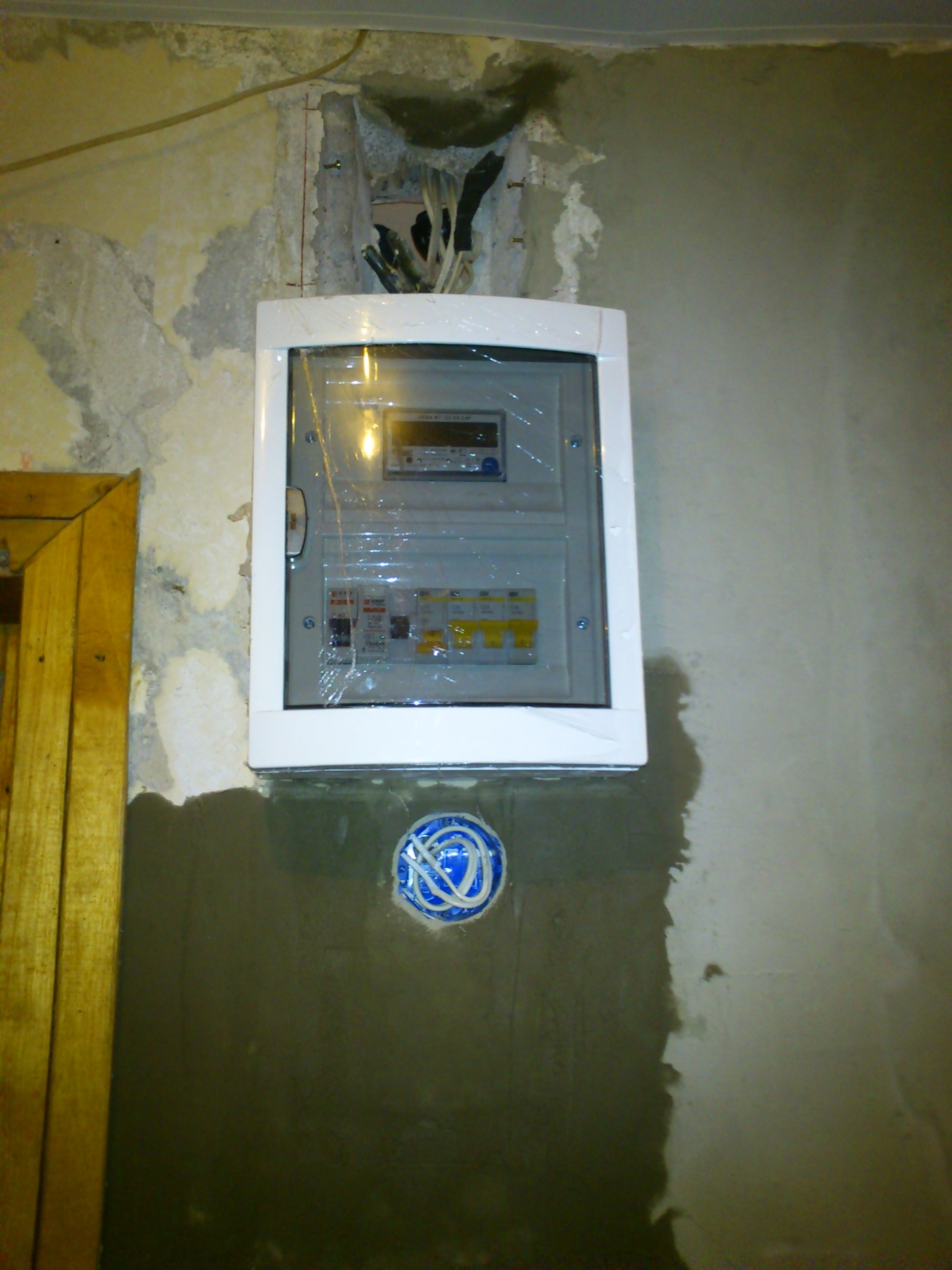

Für Einbaukästen für einen Stromzähler wird empfohlen, eine Gipskarton-Zwischenwand zu erstellen, an der sie bequem platziert werden kann, ohne auf Betonjagd zurückzugreifen (dies ist in tragenden Strukturen im Allgemeinen verboten).

Eine elektrische Ablesung wird in einer Nische platziert, an den Seiten wird sie mit Spezialkleber, selbstschneidenden Schrauben oder Gips „gegriffen“.

Das Kabel wird verlegt. Dazu können Sie die Nuten nuten oder die Verkabelung mit einem Kabelkanal an der Wand befestigen.

Als nächstes wird der Zähler installiert. Einige Modelle haben unten eine Zunge, die zurückgezogen wird, das Gerät wird auf eine Hutschiene gesteckt und die Zunge rastet ein.

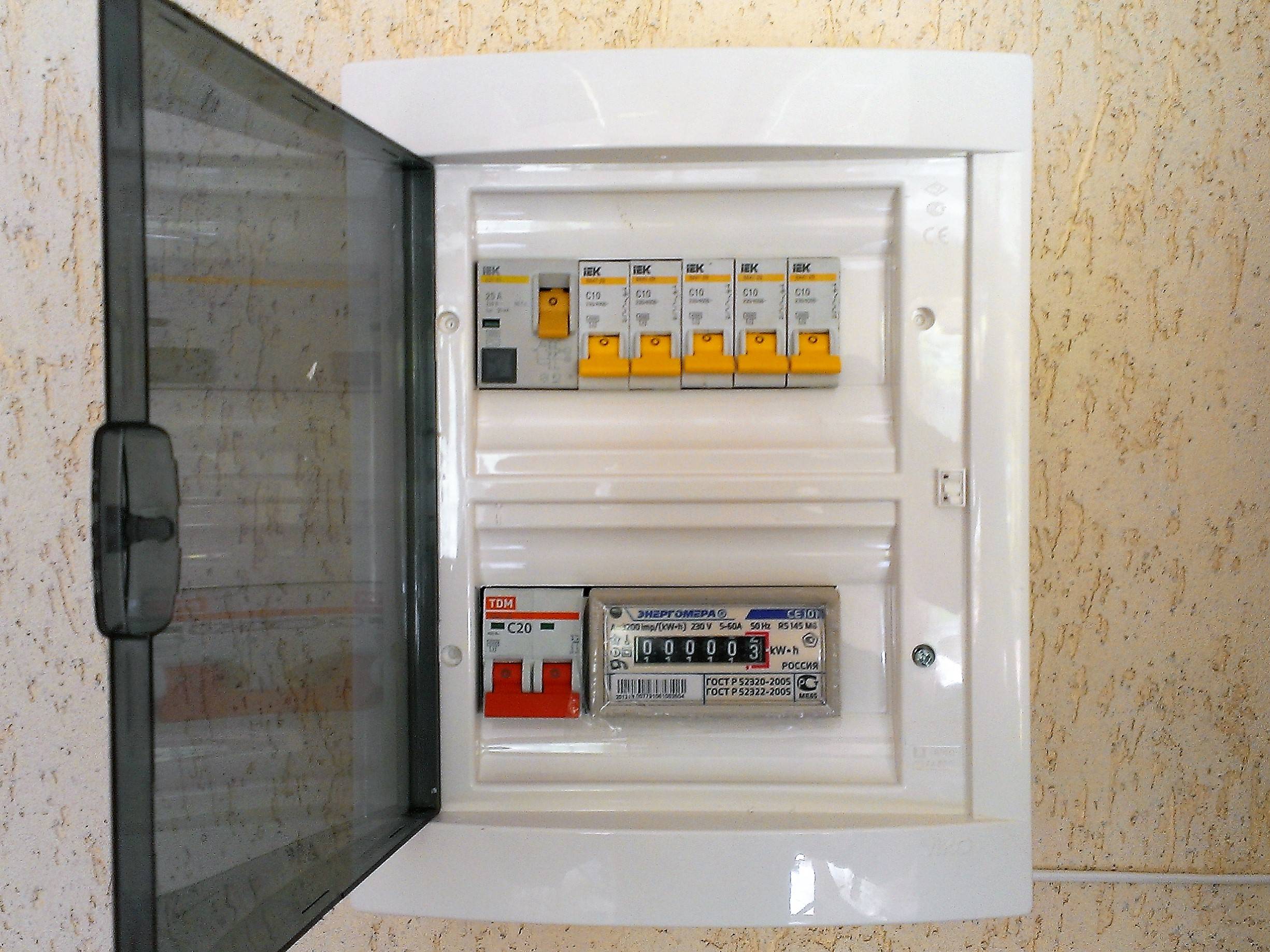

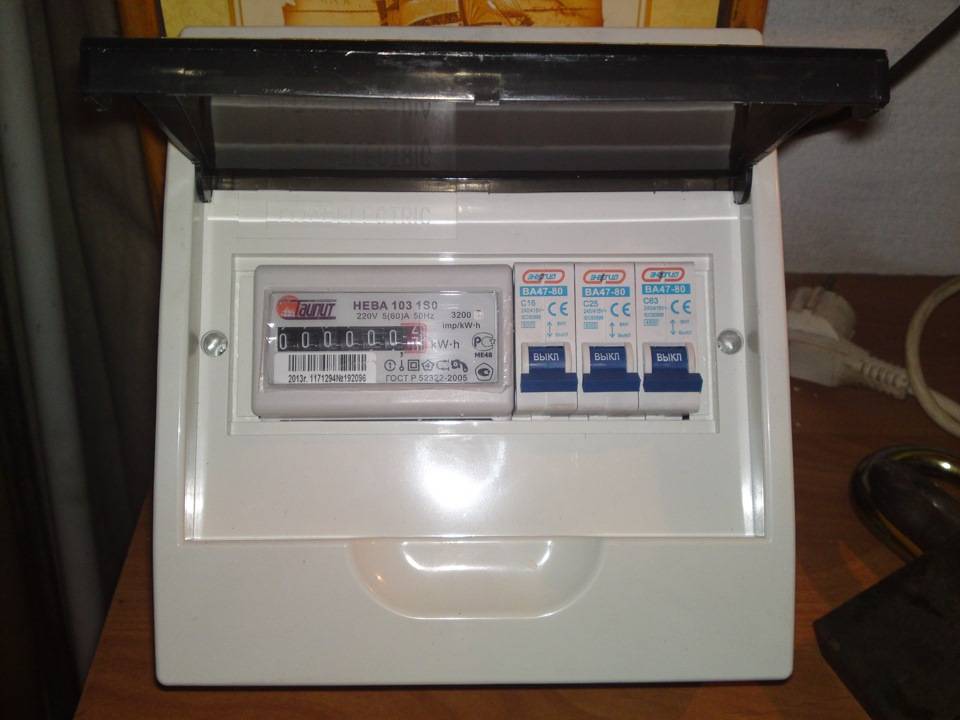

Box für Stromzähler

Der Zähler ist angeschlossen. Es hat vier Ausgänge auf der Unterseite. Der erste ist Pluseingang, der zweite Plusausgang. Der dritte ist der Minuseingang, der vierte der Minusausgang. Zur Herstellung der Verbindung wird die Aderkante 27 mm abisoliert. Der blanke Draht darf nicht über den Gerätekörper hinausragen und das Geflecht darf nicht in den Klemmkontakt hineinragen.

Am Gehäuse des Zählers muss eine Klemme mit dem Symbol „Erde“ vorhanden sein. Es geht auf Null.

Die Hauptautomaten können auf die leistungsstärkste Ausrüstung gestellt werden und sie auf 32 Ampere bringen. Und für weitere Zweige können Sie bereits schwächere Pakete installieren (je nachdem, was genau über sie verbunden wird). Außerdem kann das Kabel dünner gemacht werden, zum Beispiel ist das Hauptkabel 2,5 Quadratmeter groß. mm und ein "schwächerer" Zweig von 0,5 sq. mm.

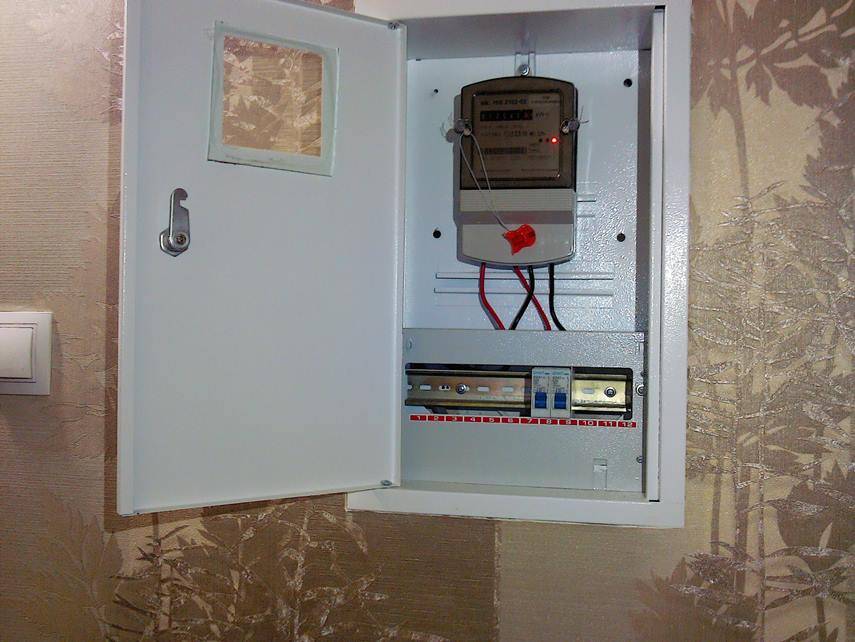

Kiste nach der Installation

Um einen zusätzlichen Beutel anzuschließen, wird ein kleines Stück Draht genommen (mit dem gleichen Querschnitt wie am Einlass, damit sie gleichmäßig gedrückt werden). Die Enden werden gereinigt.Ein Ende wird zusammen mit dem Eingang der Hauptmaschine geklemmt, und das zweite wird an den Eingang der zusätzlichen Maschine übergeben. Auch mit der zweiten Hauptsache. Jedes neue Paketpaar wird parallel über das vorherige Paar verbunden.

Block 2

Erdung

In Privathäusern hämmern sie normalerweise bis zum Grundwasserspiegel in den Boden, ein Stift, an den die Null angeschlossen ist. Alles im Haus ist in den Händen des Eigentümers. Aber wie macht man Erdung in der Wohnung, wenn es nicht so ist?

Vor 1998 galt das Vorhandensein einer Erdung nicht als obligatorischer zusammengesetzter Stromkreis.

TN-C-S

In die Zugangsabschirmung für Stromzähler und Automaten (für Drehstromversorgung) wird ein fünfadriges Kabel eingeführt:

• 1,2,3, rote oder braune Drähte - Phase (+).
• 4, blau - Null (-).
• 5, grün oder gelbgrün - Erde.

Oder dreiadrig für einphasige Stromversorgung, aber die Erde (PE) ist hier noch vorhanden und es gibt keine Probleme beim Anschluss von Euro-Steckdosen.

In den alten Häusern gab es ein TN-C-System. Es gab kein separates Land, und die Erdung des „Null“ -Drahts wurde an einem Umspannwerk durchgeführt. Das Kabel in solchen Häusern ist vieradrig (für dreiphasige Stromversorgung):

• 1,2,3, rot - Phase (+).
• 4, blau - Null (-).

Für einphasig sind dies zwei Drähte (Phase und PEN).

Da im Neutralleiter zwei Adern zusammengefasst sind – Null und Erde (PE und N), spricht man vom PEN-Leiter. In Häusern mit einem solchen Schema gibt es keine Erdungskontakte in den Steckdosen.

Erdungsschema in einem Privathaus

Wenn Sie den Boden selbst dehnen müssen, werden in der Wohnung alle Steckdosen durch Euro ersetzt, ziehen Sie ein separates Kabel und verbinden Sie es mit dem PEN-Kabel des Hauses (es ist nicht ratsam, dies selbst zu tun, alle Fragen sind an den Chefingenieur der Verwaltungsgesellschaft).

Die Trennung innerhalb des Lesens in einen Schutzdraht und Null wurde sogar in alten sowjetischen Schilden durchgeführt, aber Sie können nur „nullen“, wenn das Kabel über seine gesamte Länge mindestens 10 mm (für Kupfer) oder 16 mm (für Aluminium) beträgt. Und wenn das Haus neu geerdet ist. Das kann ein Ingenieur des Strafgesetzbuches wissen.

Übrigens ist es verboten, RCDs in TN-C-Systemen zu installieren. Ohne Erdung und ohne RCDs ist den Menschen in solchen Häusern der Schutz vor Stromschlägen vollständig entzogen. Es ist absolut unmöglich, eine Heizung zu erden, und noch mehr für Gas!

In der Regel ist das TN-C-System im Land als veraltet anerkannt, es wird nicht mehr installiert und kann bei der Sanierung des Gebäudes nicht nachgebaut werden.

Aufgrund fehlender Mittel erstellen Elektrounternehmen am Eingang des Hauses eine Backup-Erdung und trennen dann das PEN-Kabel von Null und Masse. So oder so, aber das TN-C-System wird aus unseren Hochhäusern verschwinden.

Fazit

Wählen Sie also einen Schaltschrank entsprechend der Größe Ihres Stromzählers und entsprechend der Anzahl der zu installierenden Pakete. Denken Sie daran, dass Sie in zwei Phasen Elektriker rufen müssen: beim Anschluss an einen gemeinsamen Stromkreis und zum Versiegeln und Programmieren des Zählers. Sie können alles prüfen und die notwendigen Unterlagen erstellen.

Allgemeine Information

Es gibt viele Arten solcher Geräte auf dem Markt. Preise, Größen, Herstellungsmaterialien können für jeden Käufer und Bestimmungsort gefunden werden. Aber zuerst müssen Sie verstehen, was diese elektrische Komponente ist.

Zweck der Montagebox

Die meisten Menschen achten beim Kauf solcher Geräte nur auf das Aussehen des Produkts.

Wie es in der Umgebung aussehen wird, ist natürlich wichtig. Aber zuallererst müssen solche Boxen die folgenden Anforderungen erfüllen: Aber zuallererst müssen solche Boxen die folgenden Anforderungen erfüllen:

Aber zuallererst müssen solche Boxen die folgenden Anforderungen erfüllen:

• Alle Installations- und Wartungsarbeiten werden unter sicherheitsgerechten Bedingungen durchgeführt.
• Metallgehäuse sind geerdet.
• Das Material der Box muss Temperaturschwankungen, Niederschlägen aller Art, Sonneneinstrahlung standhalten.

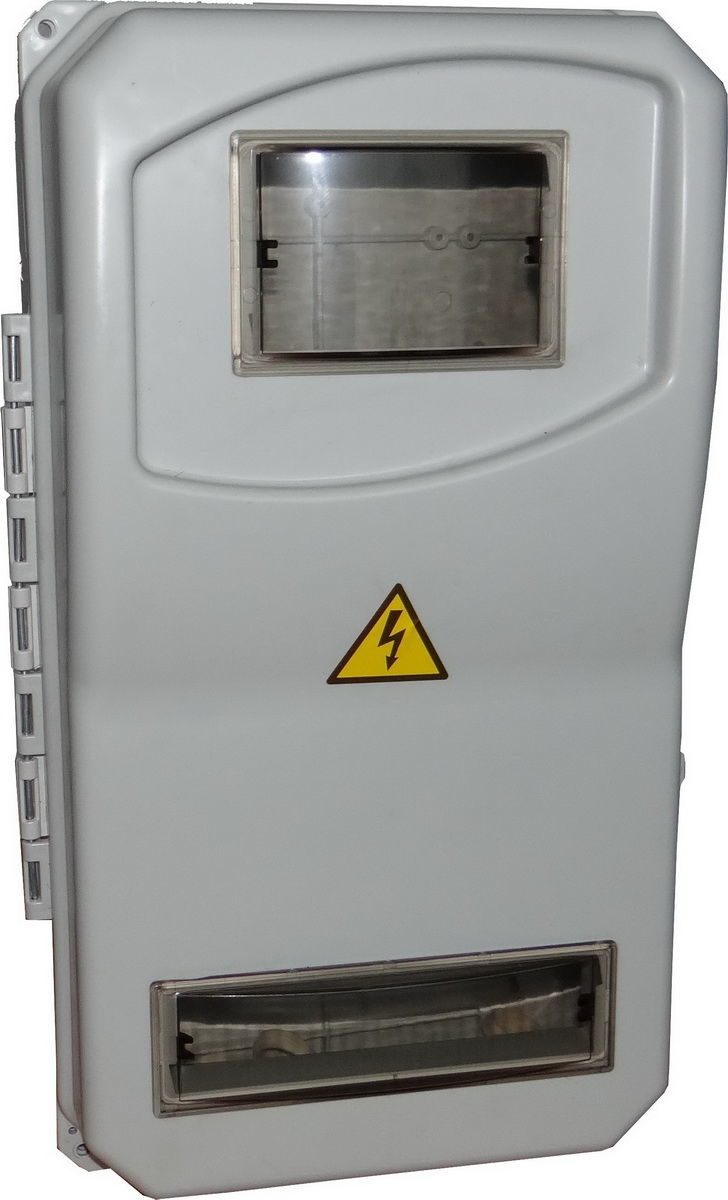

Kunststoffkisten sind sicherer und attraktiver als Metallkisten. Solche Elektroinstallationsgeräte haben verschiedene Namen. Jemand nennt sie Thekenschränke, jemand nennt sie Boxen. Es gibt keinen einheitlichen Standard, und Hersteller definieren Produkte auf ihre eigene Weise. Alle sollten jedoch praktisch und bequem sein.

Die meisten unterstützen die Installation interner Komponenten über eine Standard-DIN-Schiene, sodass Sie die Geräte selbst montieren können. Die Montage erfolgt neben dem Zähler durch geschultes Fachpersonal nach Genehmigung durch die Aufsichtsfirma.

Funktionen des Box-Geräts

Alle für die Installation geeigneten Schutzkästen müssen gemäß den Vorschriften Sicherheitsstufen von IP 20 bis IP 65 erfüllen. Neben Größen und Farben können sie sein:

• Installation öffnen.
• Versteckt.
• Für Bodenmontage.
• Für Inline-Standort.
• Overhead.
• Ganz oder zusammenklappbar.

Qualitätsanforderungen

Auch bei einem so einfach herzustellenden Gerät wie einem Stromzählerkasten in der Wohnung oder auf der Straße kommt es auf die hochwertige Leistung aller Komponenten an. Dadurch kann der Besitzer das Zeugnis bequem und sicher abschreiben.

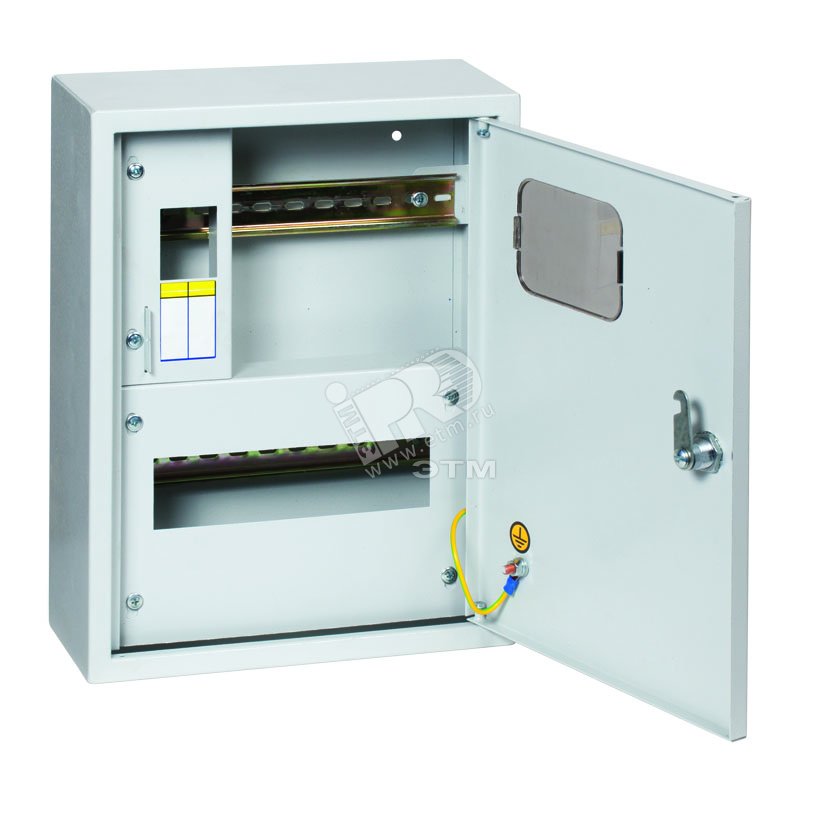

Beim Kauf eines Metallschranks müssen Sie auf folgende Punkte achten:

Für die Herstellung der Box selbst wird Stahl mit einer Dicke von mindestens 1,2 Millimetern verwendet. Dünnes Eisen bietet keine ausreichende Festigkeit und Langzeitnutzung. Die Praxis zeigt, dass die Tür in solchen Schildern vor allem durchhängt. Dies verletzt die Dichtigkeit der Struktur und gefährdet die Zerstörung von darin installierten elektrischen Geräten.
In der industriellen Produktion werden fertige Muster auf Anlagen getestet, die schwierigste Wetterbedingungen simulieren. Wenn sie die Tests bestehen, bedeutet dies, dass die Qualität des Farbauftrags gut ist und ein solches Muster lange hält. Große Hersteller garantieren eine Lebensdauer von bis zu 15 Jahren.
Das Vorhandensein einer Verriegelungsvorrichtung. Eine Straßendose für einen Stromzähler muss mit einem Schloss ausgewählt werden, das mit einem Schlüssel abgeschlossen werden kann. Das Design kann beliebig sein, Hauptsache, es gibt eine Dichtung zwischen dem Metall der Tür und der Larve. Die Dicke der Verstopfung ist ebenfalls wichtig. Das Loch muss abgedichtet werden.
Wenn ein Fenster zur Datenkontrolle vorhanden ist, wird auch hier eine Versiegelung benötigt. Die Befestigung muss mit Schrauben oder selbstschneidenden Schrauben erfolgen, da auch der beste Kleber austrocknet und das Glas herausfällt.
Die Schranktür muss geerdet werden. Da die erste Berührung darauf fällt, kann es, wenn es mit Strom versorgt wird, verwendet werden, um einen elektrischen Schlag zu bekommen.
Neben der Tür ist die gesamte Karosserie geerdet

Am besten sind dafür mehrere Bolzen vorgesehen.
Besonderes Augenmerk sollte auf die Qualität der Siegel gelegt werden. Sie bestehen aus Kunststoffgummi in Form eines Rings. Es sollten keine Lücken vorhanden sein, um ein Auslaufen zu vermeiden.
Halbkreisförmige Biegungen an den Kanten von Tür und Korpus sorgen für einen festen Sitz der Dichtungen und verhindern bei Zerstörung das Eindringen von Wasser.

Es sollten keine Lücken vorhanden sein, um ein Auslaufen zu vermeiden.
Halbkreisförmige Biegungen an den Kanten von Tür und Korpus sorgen für einen festen Sitz der Dichtungen und verhindern bei Zerstörung das Eindringen von Wasser.

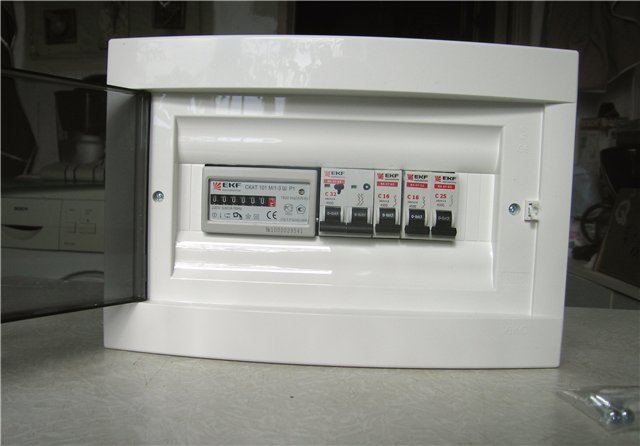

Elemente und Zweck des Schildes

Nach dem Kauf einer solchen Schalttafel mit einem Standardpaket erhalten Sie:

• Stromzähler;
• differentielle Automaten;
• Einführungsmaschine;
• automatische Schalter;
• zwei Reifen.

Jetzt ist es an der Zeit, sich mit dem Zweck der hier vorhandenen Elemente vertraut zu machen:

1. Die Abschirmung hat eine DIN-Schiene. Dies ist ein spezielles Gerät, das aus Metallplatten besteht. Sie können die Schiene mit einer Metallsäge auf die gewünschte Größe zuschneiden.
2. Stromzähler - montiert, um den Stromverbrauch zu berücksichtigen.
3. Leistungsschalter - zum Schutz der elektrischen Verkabelung. Bevor Sie sie installieren, müssen Sie zunächst die Leistung der an das Netzwerk angeschlossenen Geräte bestimmen.
4. Verteilerbus - zum Anschließen von Neutralleitern erforderlich. Solche Reifen können geschlossen oder offen sein.
5. RCD ist ein Fehlerstromschutzschalter, der die Sicherheit vor elektrischem Schlag gewährleistet.
6. Stromkabel.
