Bypass im Heizsystem: Warum wird es benötigt + wie wird es installiert?

durchschnittliche Bewertung

Bewertungen über 0

Einen Link teilen

Montage

Bypass in einem Einrohrsystem

Bypass an der Hauptpumpenleitung

Es gibt zwei Möglichkeiten, einen Bypass zusammen mit einer Pumpe zu installieren, die Wasser in einer einzigen Rohrleitung zirkuliert: in einem neuen oder alten Kreislauf. Es gibt keinen Unterschied zwischen ihnen, weder während der Installation noch während des Heizbetriebs.

Bei der Installation eines Bypasses zusammen mit einer Pumpe sind folgende Regeln zu beachten:

1. Erstens müssen im Hauptkreislauf in der Mitte der Bypassrohre unbedingt Elemente installiert werden, die das Rohr blockieren. Dadurch kann das Kühlmittel ohne Rückfluss durch den Bypass mit der Pumpe fließen.
2. Zweitens ist es äußerst wichtig, die Pumpe auf einer Bypass-Struktur zu platzieren: Die Laufradachse muss sich in einer horizontalen Position befinden und der Deckel mit Stempeln muss nach oben gerichtet sein. Bei Unstimmigkeiten kann der Deckel durch Lösen der vier Befestigungselemente am Pumpengehäuse verdreht werden. Eine solche Positionierung der Stempel löst 2 Probleme: Es erleichtert den Zugang zu ihnen für den Anschluss und verringert im Falle eines Lecks die Wahrscheinlichkeit, dass Flüssigkeit darauf gelangt.
3. Drittens sollte als Verstopfung nur ein Kugelhahn eingebaut werden und kein Rückschlagventil.

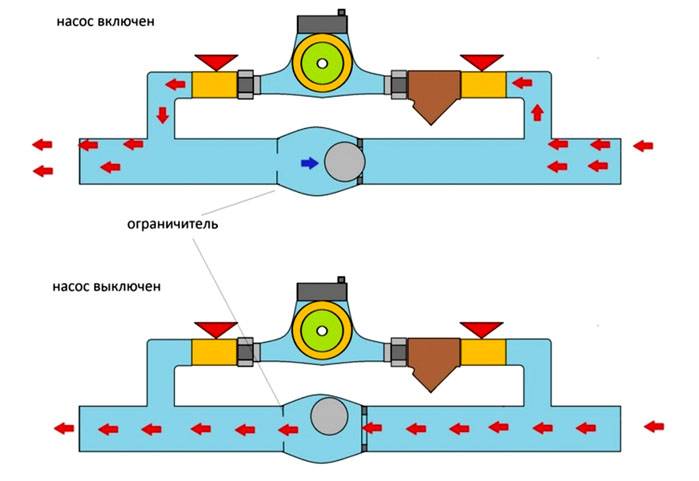

Denn mit dem Ventil beginnt die Schaltung wie folgt zu funktionieren:

1. Eine laufende Pumpe beschleunigt den Wasserfluss im Kreislauf.
2. Das Kühlmittel strömt in entgegengesetzten Richtungen durch den Bypass in die Hauptleitung.
3. Auf dem effektiven Vektor geht es ohne Einschränkungen und auf dem umgekehrten Vektor wird es durch ein Rückschlagventil verzögert.
4. Es schließt automatisch und lässt kein Wasser normal durch zwei Düsen zirkulieren.

Dadurch entsteht kurz nach der Pumpe ein erhöhter Druck des Kühlmittels auf der Ventilplatte, weil die Strömungsgeschwindigkeit dahinter immer schneller ist. Wenn die Pumpe abgeschaltet wird, wirkt das Kühlmittel theoretisch nicht mehr auf das Ventil, das in diesem Fall nicht überlappt.

Dadurch kann sich die Flüssigkeit durch die Schwerkraft entlang der Hauptleitung bewegen, ohne in den Bypass zu fallen. Aber in Wirklichkeit funktioniert der Bypass mit dem Ventil nicht so, wie er sollte.

Das Problem ist, dass der Ventilteller einen übermäßigen Widerstand erzeugt, vergleichbar mit einem ganzen Meter Rohr. Unter den Bedingungen eines Gravitationskreislaufs kann Wasser ihn nicht überwinden und seine Zirkulation wird vollständig eingestellt.

Bevor Sie einen Bypass in Kombination mit einem Rückschlagventil montieren, müssen Sie wissen, dass es eigentlich keinen Vorteil bringt, die Pumpe darauf zu montieren.

Für den Fall, dass das Ventil durch ein Standard-Kugelventil ersetzt wird, wird es möglich, den Wasserströmungsvektor im Kreislauf zu lenken.

Bypass mit Pumpe

Um einen Bypass mit Pumpe im Heizkreis zu installieren, benötigen Sie folgenden Teilesatz:

• in die Hauptleitung eingeschweißte Abzweigrohre mit Gewinde;
• beidseitig montierte Kugelhähne;
• Ecken;
• Vorfilter vor der Pumpe installiert;
• zwei amerikanische Frauen, um die Pumpe für Wartung und Reparatur zu demontieren.
• Einbau vor dem Kühler. Was macht es aus. Installationsregeln: wie zu installieren.

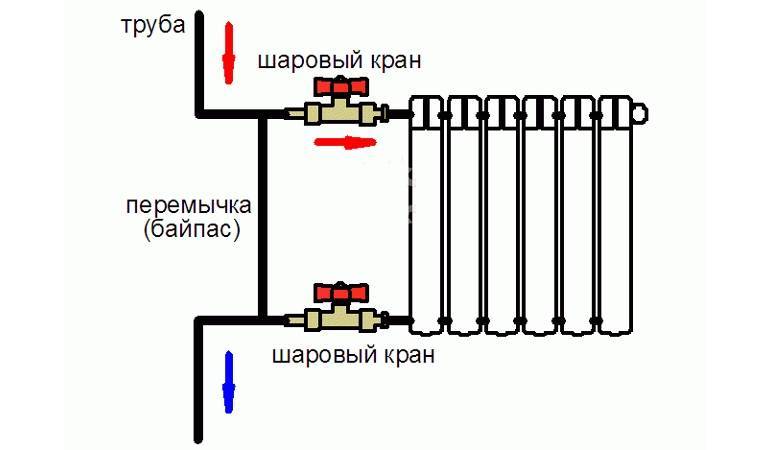

Vor dem Kühler ist ein Bypass-Element installiert, falls das darin befindliche Wasser aus irgendeinem Grund nicht mehr zirkuliert, wird seine Zirkulation im Rest des Kreislaufs trotz der Fehlfunktion eines der Elemente entlang des Bypasses fortgesetzt.

Es führt die folgenden Funktionen aus:

1. Sorgt für eine kontinuierliche Bewegung des Kühlmittels entlang der Hauptheizleitung.
2. Ermöglicht die Regulierung der Wassertemperatur in den Heizkörpern.

In Heizungsanlagen mit einem Hauptkreislauf zirkuliert das Wasser darin und gibt nacheinander Wärme an 1, 2 und nachfolgende Heizkörper ab. Somit nimmt mit dem Durchgang durch jeden nächsten Heizkörper die Wärmeenergie des Wassers ab, was bedeutet, dass das erste Heizelement viel besser heizt als das letzte.

Durch die Installation eines Bypasses in der Heizung können Sie das heiße Kühlmittel, das direkt aus der Hauptleitung kommt, mit weniger Energieverlust mit demjenigen mischen, das in die Heizkörper eintritt und es verliert, wodurch Sie diese Verluste unterwegs teilweise ausgleichen können, ohne darauf zu warten direkt zum Wärmeerzeuger zurückgeführt werden.

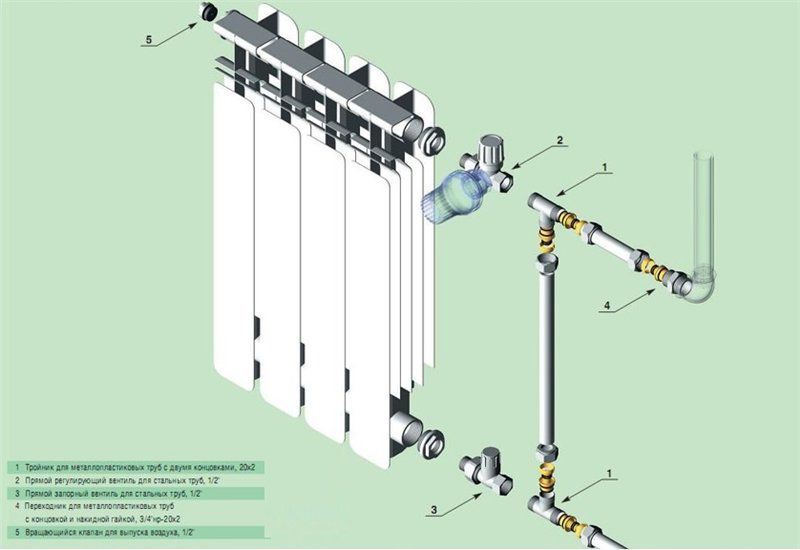

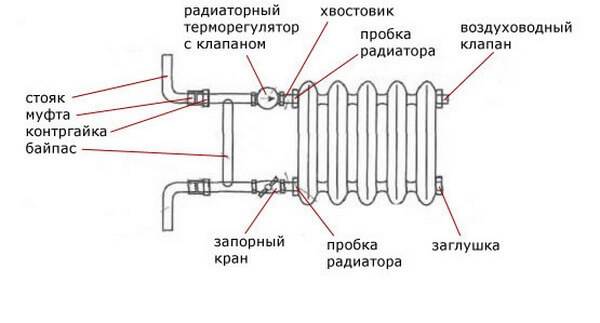

Bypass-Gerät:

Installationsregeln:

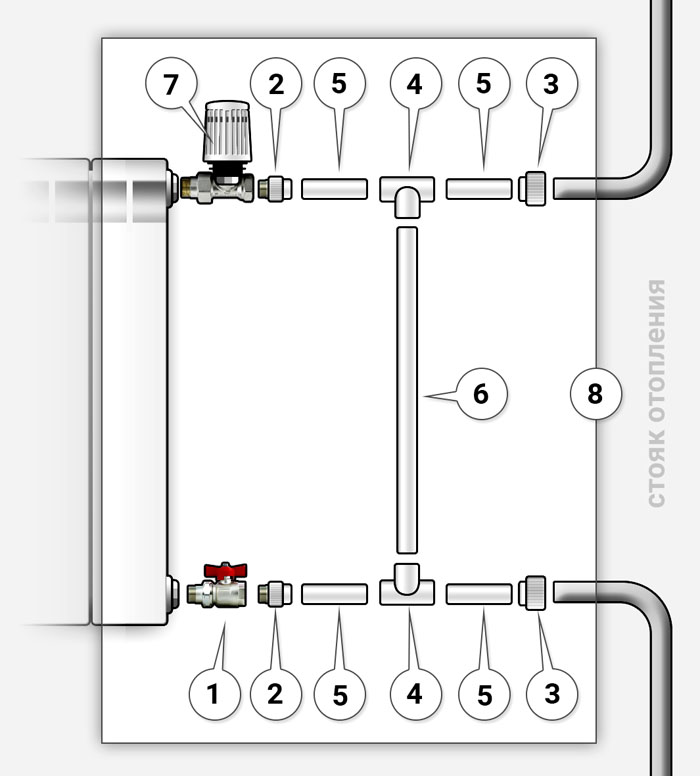

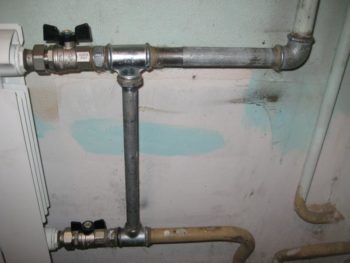

1. Bei der vertikalen Installation wird der Kühler über ein Rohrpaar mit dem Steigrohr verbunden. Der Bypass schließt sie zusammen und wird vor der Batterie montiert.
2. Es müssen keine Schleusen zwischen der Hauptleitung und dem Bypass-Element installiert werden, was sowohl die menschliche Aufsicht als auch die Möglichkeit, den Kreislauf im Falle einer Störung zu stoppen, eliminiert.
3. Bei einem horizontalen Einrohrsystem wird der Bypass in einer horizontalen Ebene direkt vor der Batterie befestigt. Und um die Zirkulation zu gewährleisten, ist es notwendig, den optimalen Durchmesser in Bezug auf die Hauptleitung und die Düsen zu wählen.

Bypass im Heizraum

Bei Kesselverrohrungen ist in 2 Fällen zusätzlich eine Bypassleitung erforderlich:

• als Bypass für eine Umwälzpumpe;
• zur Organisation eines kleinen Zirkulationskreislaufs für einen Festbrennstoffkessel.

Eine an einer Bypassleitung installierte Pumpe findet sich häufig in Heizungsanlagen, manchmal sogar ohne besonderen Bedarf. Fakt ist, dass eine ursprünglich mit Zwangsumlauf konzipierte Einrohr- oder Zweirohrheizung niemals bei abgeschalteter Pumpe funktionieren kann. Sie hat dafür keine großen Steigungen und vergrößerten Rohrdurchmesser. Aber der Bypass für die Pumpe ist genau das Richtige, damit das Wasser in gerader Linie fließen kann, während die Pumpvorrichtung nicht arbeitet.

Daher die Schlussfolgerung: Beim Anschluss eines für Zwangsumlauf ausgelegten Systems an den Kessel ist es nicht erforderlich, die Pumpe auf den Bypass zu stellen. Das Ausschalten und Entfernen des Geräts stoppt in jedem Fall die Bewegung des Kühlmittels, sodass die Pumpe in einer geraden Linie installiert wird.

Eine andere Sache ist ein System, das an die natürliche Bewegung des Wassers angepasst ist. Oft kommt es vor, dass sie zur Effizienzsteigerung nicht einfach eine Pumpe einbauen, sondern ein Bypass-System mit Rückschlagventil in die Leitung einbauen. Dadurch können Sie bei einem Stromausfall automatisch auf Naturumlauf umschalten, was sich im Diagramm widerspiegelt:

Während die Pumpe läuft, drückt sie mit ihrem Druck auf das Ventil auf der Rückseite und lässt den Förderstrom nicht geradlinig fließen. Man muss nur den Strom abstellen oder einen der Wasserhähne schließen, da der Druck verschwindet und das Bypassventil einen direkten Weg zum Kühlmittel öffnet, wird die konvektive Bewegung des Wassers wiederhergestellt. Sie können die Pumpe sicher entfernen oder den Sumpf reinigen, der Betrieb des Systems wird dadurch nicht gestört, es wird einfach in einen anderen Modus umgeschaltet.

Nun, der letzte Einsatzort des Bypasses ist der kleine Zirkulationskreislauf eines Festbrennstoffkessels mit Mischeinheit. Hier ermöglicht eine an ein Dreiwegeventil angeschlossene Brücke, dass sich der Wärmeerzeuger auf eine Temperatur von 50 ° C erwärmt, um eine Niedertemperaturkorrosion an den Stahlwänden des Ofens zu vermeiden. In diesem Fall sieht die Bypass-Schaltung so aus:

Das Funktionsprinzip ist einfach: Das Ventil lässt kein kaltes Wasser aus dem System in den Kessel, bis das durch die Bypassleitung zirkulierende Kühlmittel auf die erforderliche Temperatur erwärmt ist. Dann öffnet sich das Ventil und leitet kaltes Wasser in den Kreislauf und vermischt es mit heißem Wasser. Dann bildet sich kein Kondenswasser an den Wänden des Ofens und es tritt keine Korrosion auf.

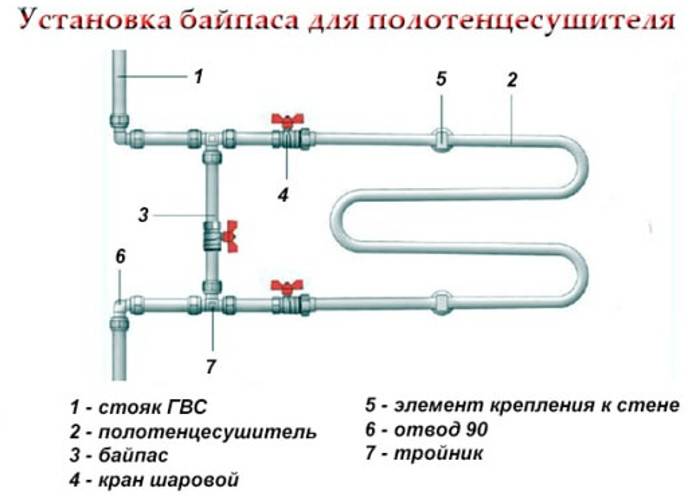

Manchmal ist ein Bypass im Wasserversorgungssystem erforderlich. Zum Beispiel, um einen beheizten Handtuchhalter im Badezimmer zur Reparatur zu entfernen, zu waschen oder auszutauschen. Da es an die Warmwasser-Steigleitung angeschlossen ist, verursacht seine Demontage in einem Mehrfamilienhaus viele Unannehmlichkeiten. Es ist einfacher, dies im Voraus vorherzusehen und bei der Installation der Heizung einen Jumper mit einem Wasserhahn zu setzen.

Bypass: Was ist das?

Der Hauptzweck dieses Elements der Heizungsleitung besteht darin, überschüssiges Kühlmittel zum Batteriesteigrohr zurückzuführen. Einfach ausgedrückt wird durch dieses Element Wasser zu den Steuerventilen transportiert.

• Ohne dieses Gerät ist es viel schwieriger, die Batterie während Zeiten zu reparieren, in denen das System in Betrieb ist.
• Durch die Installation dieses Elements können Sie die Funktionsfähigkeit der Heizungsleitung in Zeiten ohne Strom sicherstellen (wenn Ihre Heizungsanlage an einen Elektroboiler angeschlossen ist).

Bei einem Stromausfall im Haus müssen die Wasserhähne, durch die das Kühlmittel der Pumpe zugeführt wird, geschlossen werden, und dann öffnet sich der Wasserhahn am Mittelrohr. Wenn Sie einen Bypass mit Ventilen in der Heizungshauptleitung verwenden, müssen Sie die Hähne nicht manuell schließen. Dieser Vorgang erfolgt automatisch.

Bypass-Typen:

• mit Rückschlagventil;
• ohne Ventil.

Es werden Bypasse verwendet, die mit einem Rückschlagventil ausgestattet sind für Umwälzpumpe in der Heizleitung. Sie werden bei Bedarf eingesetzt. Wenn die Pumpe eingeschaltet wird, öffnet sich das Ventil und unter erhöhten Druckbedingungen fließt das Kühlmittel. Wenn die Pumpe abgeschaltet wird, schließt das Ventil. Beachten Sie, dass das Ventil automatisch schließt.Wenn sich herausstellt, dass Waage auf den Bypass gelangt ist, kann dies dazu führen, dass sie ihre Leistung verliert.

Mit einem ventillosen Bypass als Teil des Heizungsnetzes ist es möglich, Arbeiten an einem Teil der Anlage durchzuführen, ohne diese komplett abschalten zu müssen. Durch die Installation einer Pumpausrüstung ohne Ventil können Sie das Heizsystem an der Stelle anschließen, an der sich kein Heizkörper befand.

Automatischer Bypass

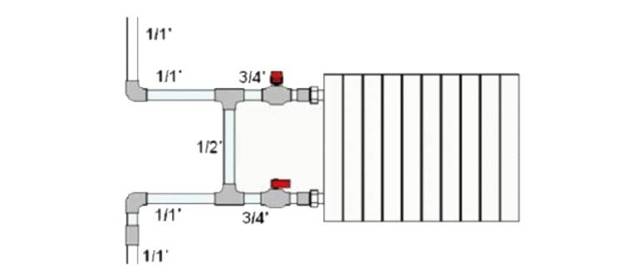

eine Nummer kleiner als Steigrohr

Beachten Sie, dass die Installation eines automatischen Modells zusammen mit einer Umwälzpumpe durchgeführt werden muss. In einem solchen Bundle funktionieren sie auch bei Stromausfall offline. Ihre Arbeit wird aufgrund der natürlichen Zirkulation durchgeführt.

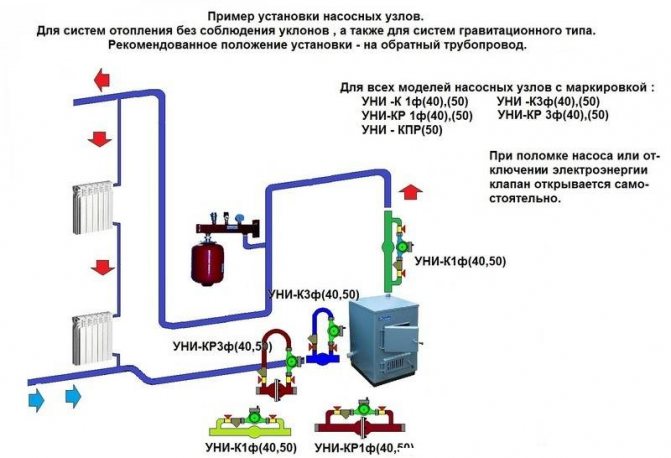

Installation in einem kleinen Kreislauf eines Festbrennstoffkessels

In der klassischen Ausführung eines Einrohrsystems wird der Bypass neben den Heizkörpern montiert. Bei der Verwendung von Festbrennstoffkesseln zum Heizen wird der Bypass-Jumper häufiger für das gesamte Heizsystem des Hauses verwendet.

Der Einbau erfolgt in Richtung des Kühlmittels:

• Rückschlagventil, Pumpausrüstung und Filtersystem werden installiert;
• die Installation der Baugruppe in der Hauptleitung erfolgt mit Kupplungen;
• Am Jumper befindet sich ein zusätzlicher Hahn, mit dem bei Bedarf die Zirkulation der Flüssigkeit unterbrochen werden kann.

Installation am Rücklauf der Heizungsanlage

Die Installation eines Bypasses wird nicht als mühsam angesehen, wenn Sie die Arbeit und die Nuancen der Installation sorgfältig studieren. Mit der richtigen Auswahl der Komponenten wird das Heizsystem energieeffizienter und zuverlässiger.

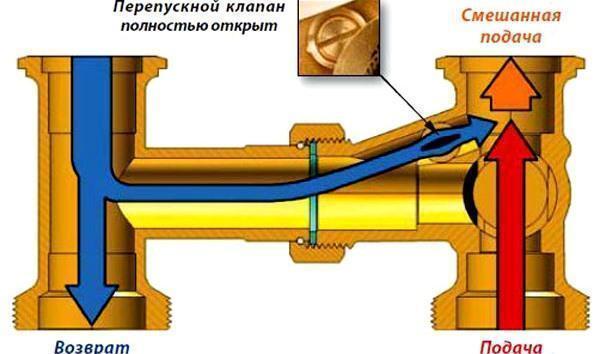

Das Funktionsprinzip des Bypassventils

Wenn eine ungewöhnliche Situation eintritt, ein Stromausfall oder ein Pumpenausfall, stoppt der Druck und das Ventil schließt automatisch den Jumper, wodurch das Wasser natürlich fließen kann. Dadurch können Sie das Heizsystem vollständig automatisieren. Der Nachteil des automatischen Bypasses ist die Empfindlichkeit gegenüber Wasserverunreinigungen und kleinen Verunreinigungen. Vor der Installation wird empfohlen, die Wasserversorgung des AED zu reinigen, um Ablagerungen und Rost in Rohren und Heizkörpern zu entfernen.

Vor Beginn der Arbeiten muss das Material des Wasserversorgungssystems bestimmt werden. Für Polypropylen-Rohre werden zusammenklappbare Verbindungen verwendet und die Pumpeneinheit wird zuerst zusammen mit dem Bypass montiert. Der Abzweig wird mit T-Stücken verbunden, die im Hauptrohr montiert sind. Bei Stahlausführung werden zuerst die Rohre gelötet, dann das Ventil am Bypass. Der Einbau des Bypass-Systems erfolgt in Richtung des Kühlmittels und muss in einer bestimmten Reihenfolge montiert werden.

Montagediagramm:

• Filter;
• Rückschlagventil;
• Zwangspumpe.

Der Durchmesser des Durchgangs der Bypassleitung muss gleich dem Durchmesser des Rücklaufs sein. Experten empfehlen, bei der Installation alle Krane mit zusammenklappbaren Beschlägen auszustatten. In diesem Fall werden verschiedene Situationen während der Reparatur beseitigt.

Vor Beginn der Installationsarbeiten zum Einbau der Pumpe muss das Kühlmittel aus dem System abgelassen werden. Die gesamte Konstruktion ist so ausgerichtet, dass die Austrittsleitungen je nach Rohrverlauf vertikal oder horizontal verlaufen.

So funktioniert die Bypass-Leitung:

• Sammeln Sie den Umgehungsabschnitt, der sich parallel zur Autobahn befindet.
• Ein Abschnitt in der Länge des Bypasses wird vom Rücklauf abgeschnitten;
• An den Enden der Leitung werden T-Stücke installiert;
• Dazwischen ist ein Abschnitt mit Absperrventilen oder einem Ventil montiert;
• Der zusammengebaute Abschnitt des Bypasses ist durch gleich lange Rohre mit der Hauptleitung verbunden.

Während der Installation muss Platz für die Möglichkeit einer späteren Demontage der Pumpe und anderer Elemente gelassen werden. Es ist notwendig, die Installation korrekt durchzuführen und die Übereinstimmung des Pfeils auf der Karosserie mit dem Kühlmittelstrom zu verfolgen.

Heizsystem für mehrstöckige Gebäude

Das Heizsystem eines mehrstöckigen Gebäudes ist ziemlich komplex und seine Umsetzung ist ein sehr verantwortungsvolles Ereignis, dessen Ergebnis alle Menschen im Gebäude betreffen wird.

Es gibt verschiedene Systeme zum Heizen von mehrstöckigen Gebäuden, von denen jedes seine Vor- und Nachteile hat:

• Die Einrohrheizung eines mehrstöckigen Gebäudes ist vertikal - ein zuverlässiges System, das es beliebt macht. Darüber hinaus erfordert seine Implementierung weniger Materialkosten, einfache Installation, Teile können vereinheitlicht werden. Unter den Mängeln ist festzustellen, dass es in der Heizperiode Zeiten gibt, in denen die Außenlufttemperatur ansteigt, was bedeutet, dass weniger Kühlmittel in die Heizkörper gelangt (aufgrund ihrer Überlappung) und das System ungekühlt verlässt.
• Die Zweirohrheizung eines mehrstöckigen Gebäudes ist vertikal - mit diesem System können Sie direkt Wärme sparen. Bei Bedarf schließt der Thermostat und das Kühlmittel fließt weiter in ungeregelte Steigleitungen, die sich in den Treppenhäusern des Gebäudes befinden. Aufgrund der Tatsache, dass bei einem solchen Schema im Steigrohr Gravitationsdruck entsteht, wird die Beheizung häufig über die untere Dichtung der Verteilungsleitung organisiert.
• Das horizontale Zweirohrsystem ist sowohl hinsichtlich der hydrodynamischen als auch der thermischen Leistung am optimalsten. Dieses System kann in Häusern unterschiedlicher Höhe verwendet werden. Mit einem solchen System können Sie effektiv Wärme sparen und sind auch in Fällen, die vom Projekt nicht berücksichtigt wurden, weniger anfällig. Einziges Manko sind die hohen Kosten.

Bevor Sie mit den Installationsarbeiten fortfahren, müssen Sie die Heizung auslegen. Die Planung des Heizsystems eines mehrstöckigen Gebäudes erfolgt in der Regel in der Entwurfsphase des Hauses selbst. Bei der Planung des Heizungssystems werden Berechnungen durchgeführt und ein mehrstöckiges Heizungsschema bis zum Standort von Rohren und Heizgeräten entwickelt. Am Ende der Projektarbeit durchläuft es die Phase der Abstimmung und Genehmigung durch die staatlichen Behörden.

Sobald das Projekt genehmigt ist und alle notwendigen Entscheidungen vorliegen, beginnt die Phase der Auswahl der Ausrüstung und Materialien, ihres Kaufs und ihrer Lieferung an die Einrichtung. In der Anlage beginnt bereits ein Team von Installateuren mit den Installationsarbeiten.

Unsere Installateure führen alle Arbeiten in Übereinstimmung mit allen Normen sowie in strikter Übereinstimmung mit der Projektdokumentation durch. In der Endphase wird die Heizungsanlage eines mehrstöckigen Gebäudes druckgeprüft und in Betrieb genommen.

Von besonderem Interesse ist die Heizungsanlage eines mehrstöckigen Gebäudes, die am Beispiel eines fünfstöckigen Standardgebäudes betrachtet werden kann. Wie Heizung und Warmwasserversorgung in einem solchen Haus funktionieren, gilt es herauszufinden.

Heizungsschema für ein zweistöckiges Haus.

Das fünfstöckige Haus impliziert eine Zentralheizung. Das Haus hat einen Haupteingang für die Heizung, es gibt Wasserventile, es können mehrere Heizungseinheiten vorhanden sein.

In den meisten Haushalten ist die Heizeinheit gesperrt, was der Sicherheit dient. Auch wenn dies alles sehr kompliziert erscheinen mag, lässt sich das Heizsystem mit verständlichen Worten beschreiben. Am einfachsten ist es, ein fünfstöckiges Gebäude als Beispiel zu nehmen.

Das Hausheizungsschema ist wie folgt. Schlammsammler befinden sich nach den Wasserventilen (es kann einen Schlammsammler geben). Wenn das Heizsystem geöffnet ist, gibt es nach den Schlammsammlern durch die Anschlüsse Ventile, die von der Verarbeitung und Versorgung abstehen. Das Heizsystem ist so ausgelegt, dass das Wasser unter Umständen nicht von der Rückseite des Hauses oder von der Versorgung entnommen werden kann. Die Sache ist, dass die Zentralheizung eines Mehrfamilienhauses mit überhitztem Wasser betrieben wird, das Wasser aus dem Kesselhaus oder aus dem BHKW geliefert wird, sein Druck zwischen 6 und 10 kgf liegt und die Wassertemperatur 1500 ° C erreicht. Wasser ist auch bei sehr kalter Witterung durch erhöhten Druck in flüssigem Zustand, sodass es in der Rohrleitung nicht zu Dampf verkocht.

Wenn die Temperatur so hoch ist, wird das Warmwasser von der Rückseite des Gebäudes eingeschaltet, wo die Wassertemperatur 700 ° C nicht überschreitet. Wenn die Kühlmitteltemperatur niedrig ist (dies geschieht im Frühjahr und Herbst), kann diese Temperatur für das normale Funktionieren der Warmwasserversorgung nicht ausreichen, dann kommt das Wasser für die Warmwasserversorgung aus der Versorgung des Gebäudes.

Jetzt können Sie das offene Heizsystem eines solchen Hauses zerlegen (dies wird als offene Wasseraufnahme bezeichnet), ein solches Schema ist eines der häufigsten.

Fazit zum Thema

Leider installieren nicht alle Einwohner Bypässe, wenn sie die Heizung mit ihren eigenen Händen installieren. Viele Leute denken, dass dies nicht der notwendigste Teil ist.Aber oft müssen Sie sich mit dem Problem der unerwarteten Reparatur von Heizkörpern auseinandersetzen. Und hier ist der Bypass sehr praktisch. Wenn dies nicht der Fall ist, müssen Sie den Heizkessel ausschalten, das gesamte Kühlmittel ablassen und erst dann Reparaturen durchführen. Nach Abschluss aller Arbeiten und Einbau des reparierten Kühlers muss das System mit Kühlmittel gefüllt und auf die erforderliche Temperatur gebracht werden.

Dies ist zu lange, sodass das Haus schnell auskühlt. Mit einem Bypass wäre das nicht passiert. Es ist lediglich der darauf befindliche Kugelhahn zu öffnen und die beiden Absperrhähne am Heizregister zu schließen. Jetzt kann der Kühler ausgebaut und repariert werden und die Heizung funktioniert normal weiter.
