So stellen Sie einen indirekten Heizkessel mit Ihren eigenen Händen her: Anweisungen und Herstellungstipps

Kesseldesign

Viele private Hausbesitzer interessieren sich für die Frage: Was ist das für ein Gerät, wie erwärmt sich Wasser darin? Ein Produkt dieser Art ist eine große Speicherstruktur, die nicht von Standardenergiequellen (Gas, elektrische Systeme) abhängt, mit anderen Worten, ein Umlaufwassererhitzer.

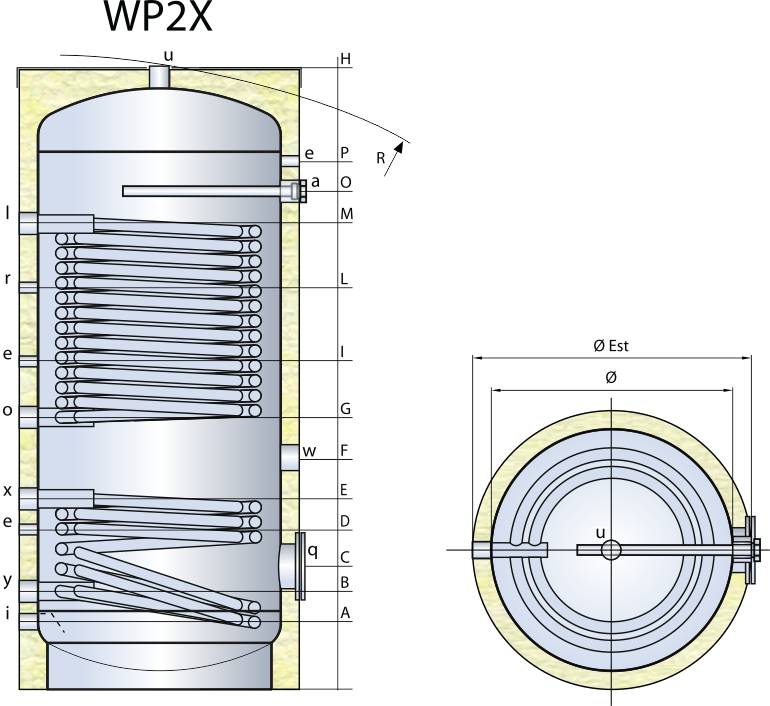

Im Inneren des Tanks ist ein Spiralrohr installiert, in dem Wasser zirkuliert, das von einem autonomen Heizkessel erhitzt wird. Kaltes Wasser tritt durch das unten befindliche Rohr ein, wird im Tank gleichmäßig erwärmt und durch das oben befindliche Auslassrohr dem Benutzer zugeführt.Für maximalen Komfort sind Kugelhähne an die Rohre angeschlossen. Außen ist der Tank mit einer dicken Schicht Wärmedämmung bedeckt.

Die Zeichnungen dieses Produkts sind sehr einfach und leicht zu lesen, wenn Sie zumindest über ein grundlegendes technisches Hintergrundwissen verfügen.

Beginnen wir mit dem Bau eines Kessels

Zunächst müssen Sie einen Behälter vorbereiten, der als Wassertank dient. Grundsätzlich eignet sich jeder nicht hermetische Metallbehälter aus rostfreiem Material – Stahl oder emailliert. Sie können sogar einen Kunststofftank nehmen, jedoch unter einer Bedingung: Er muss aus lebensmittelechtem Kunststoff bestehen, der beim Erhitzen keine Schadstoffe an die Umwelt abgibt. Wenn der Tank aus Metall ist, benötigen Sie ein Schweißgerät, um damit zu arbeiten.

Emaillierte oder glaskeramische Tanks sind nicht sehr langlebig und müssen bald ersetzt werden, daher ist ein Edelstahltank vorzuziehen.

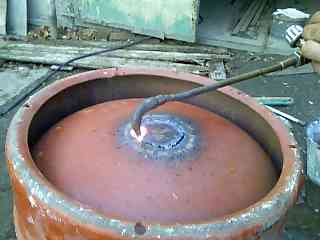

Eine kostengünstige und einfache Möglichkeit besteht darin, eine Gasflasche als Tank zu nehmen: Mit Hilfe einer Schleifmaschine muss sie in zwei Hälften geschnitten, gereinigt und mit einer Grundierung beschichtet und dann wieder zu einem Ganzen verschweißt werden. Im Extremfall können Sie auf diese ganze Prozedur verzichten, sollten sich aber darauf einstellen, dass das Wasser längere Zeit stark nach Gas riecht.

Die nächste Stufe bei der Erstellung eines Kessels ist die Wärmedämmung der Wände seines Tanks. Um die normale Wärmeübertragung zu reduzieren, benötigen Sie eine gute Wärmedämmung. Übrigens ist es bequemer, dies alles vor der Installation des Tanks zu tun. Um den Tank zu isolieren, reicht jedes Material aus, sogar Polyurethanschaum. Glaswolle oder andere Isolierungen können mit Seil, Draht oder Klebstoff am Tank befestigt werden.Damit die Isolierung funktioniert, muss die Bedingung erfüllt sein - das Isoliermaterial muss die gesamte Oberfläche des Wasserbehälters bedecken. Es gibt eine weitere Möglichkeit zur Verbesserung der Wärmedämmung: Installieren Sie einen kleineren Tank in einem größeren Tank und legen Sie eine Schicht Isoliermaterial dazwischen.

Sie können eine Spule aus jedem kleinen Rohr herstellen, sei es aus Kunststoff oder Metall. Dann wird die Aufgabe komplizierter - das Rohr muss um einen zylindrischen Gegenstand gewickelt werden, beispielsweise einen Baumstamm oder ein anderes Rohr. An den Enden der gewickelten Spirale sind Gewindefittings installiert. Die Spirale aus dem Rohr sollte nicht zu dicht sein, da die Spule während des Betriebs mit Zunder bedeckt ist und sich nur schwer entfernen lässt. Vom Kessel selbst muss die Spule mindestens einmal im Jahr entfernt und gereinigt werden.

Nachdem alle Elemente des Warmwasserbereiters fertig sind, ist es Zeit, den Kessel zusammenzubauen. In den ausgewählten Tank werden zwei Löcher gebohrt - für das Einlassrohr mit kaltem Wasser und für den Auslass, der erwärmtes Wasser liefert. Kräne sind in der Nähe der Löcher angebracht. Im Prinzip können Löcher überall im Tank gemacht werden, aber in der Praxis ist es viel bequemer, wenn die Kaltwasserleitung von unten und die beheizte Vorlaufleitung von oben angeschlossen wird. Ganz unten am Tank ist ein Abflussrohr angebracht, durch das bei Bedarf das Wasser vollständig aus dem Tank entfernt werden kann, beispielsweise zum Reinigen oder Reparieren.

Dann müssen Sie Löcher für die Spule schneiden und Metallbeschläge mit einer Gewindeverbindung an die Tankwand schweißen, an der die Spule selbst befestigt wird.

Die Dichtheit dieses Schlauches muss überprüft werden, und dieses Verfahren sollte besonders sorgfältig durchgeführt werden, wenn als Kühlmittel ein Frostschutzmittel oder ein anderer potenziell gesundheitsgefährdender Stoff verwendet wird. Sie können die Dichtheit überprüfen, indem Sie ein Loch verschließen und das andere mit einem Kompressor mit Druckluft versorgen. Bei der Kontrolle sollte die Spule leicht mit Seifenlauge benetzt werden. Wenn keine Dichtigkeit vorhanden ist, muss das Spulenrohr neu verlötet werden.

Damit die Wärme aus dem Tank nirgendwo hingeht, muss er mit einem Deckel auf den Riegeln verschlossen werden. Der Deckel muss ebenfalls mit Isoliermaterial isoliert werden. Das ist alles!

Indirekter Heizkessel zum Selbermachen kann nur installiert und verwendet werden!

Arten von Arbeiten und Materialien

Um einen Kessel mit Ihren eigenen Händen herzustellen, müssen Sie die folgenden Arbeiten ausführen:

• Bereiten Sie einen Metallbehälter mit guten Korrosionsschutzeigenschaften vor;
• biegen Sie das Rohr vorsichtig für die Spule;
• eine hochwertige Wärmedämmung der Struktur vornehmen;
• eine komplette Montage des gesamten Systems durchführen;
• bring Wasser;
• Schließen Sie die Spule sicher an das Heizsystem des Hauses an.
• Schließen Sie die Warmwasserversorgung an die Hauswasserversorgung an.

Um einige Operationen durchzuführen, benötigen Sie die folgenden Materialien und Geräte:

• Metall-Kunststoff-Rohre oder Edelstahlrohre;
• Grundierung auf Basis von Nitrolack;
• Mutter mit einem Durchmesser von etwa 32 mm;
• große Kapazität - eine einfache Gasflasche reicht für eine kleine Familie;
• Schweißen erforderlich.

Wir haben uns für alle Materialien und anstehenden Arbeiten entschieden, jetzt fahren wir mit der direkten Installation fort.

Indirekter Heizkessel zum Selbermachen: Gerät

Um einen indirekten Warmwasserbereiter selbstständig zusammenzubauen, benötigen Sie im Prinzip nicht viele verschiedene Materialien - Sie benötigen ein Rohr und ein Fassungsvermögen von 150-200 Litern. Trotz einer so geringen Materialmenge und der einfachen Anordnung eines indirekten Heizkessels muss es ziemlich schwierig sein, sie zu einem einzigen Produkt zusammenzubauen. Im Großen und Ganzen sind noch vor Beginn der Montage einige Vorarbeiten zu erledigen. Tatsächlich müssen Sie zwei Teile dieses Geräts herstellen. Lassen Sie uns ausführlicher darüber sprechen.

Spule. Dies ist der am schwierigsten herzustellende Teil eines indirekten Warmwasserbereiters - im Wesentlichen ist es ein spiralförmig verdrehtes Rohr. Sie selbst verstehen, dass es ohne spezielle Ausrüstung nicht funktioniert, das Rohr in ein Widderhorn zu verwandeln - Sie müssen schlau sein und ausweichen. Es versteht sich, dass die Form der Spule kein so wichtiger Punkt ist. Im Allgemeinen gibt es einen Ausweg aus dieser Situation, und nicht einmal einen. Erstens kann die Spule aus einem Kupferrohr hergestellt werden - sie wird in Spulen verkauft und ist tatsächlich bereits verdrillt. Sie müssen nur den Durchmesser dieser Bucht verringern und die Spirale in der Höhe strecken - dies ist von Hand nicht schwierig, und Kommentare sind hier nicht erforderlich. Die einzige Schwierigkeit, die bei einer solchen Herstellung der Spule auftreten kann, ist ihre Verbindung zum Tank selbst - entweder muss sie auch aus Kupfer bestehen, was nicht sehr gut und auch teuer ist, oder es müssen spezielle Adapter verwendet werden. Im Großen und Ganzen ist dies kein solches Problem - jeder Klempner wird die Sporen mit Hilfe von Dichtungen in den Behälter einsetzen und die Spule durch lösbare Gewindeverbindungen mit ihnen verbinden.Zweitens kann die Spule aus einem schwarzen Rohr und vorgefertigten Windungen (Bögen) zusammengesetzt werden - ja, sie hat keine Spiralform, aber im Allgemeinen erfüllt sie ihren Zweck. Der Nachteil der "schwarzen" Pfeife ist ihre Zerbrechlichkeit. Im Allgemeinen wäre ein Kupferrohr eine ideale Option - wir werden in diesem Beispiel damit aufhören, und Sie tun bereits, was Sie für richtig halten.

Vorratsbehälter - standardmäßig aus Eisenblech. Ab Werk erhält es die Form eines Zylinders, wer dieses Gerät jedoch selbst herstellt, muss sich mit der Form eines Würfels begnügen. Oder Sie müssen einen vorgefertigten Behälter in Form eines Fasses oder etwas anderem finden, in das eine Kupferspirale passt

Aus Sicht der Herstellungstechnologie eines solchen Behälters sollten nur zwei Punkte beachtet werden - die Dichtheit (der Tank muss auf seine Widerstandsfähigkeit gegen Wasser unter Druck überprüft werden) und die teilweise Herstellung. Um eine Spirale darin einzusetzen, muss der Tank mindestens auf einer Seite geöffnet sein - es wird später gebraut, nachdem die beiden Tankteile verbunden wurden.

Grundsätzlich kann man ein wenig weitsichtig sein und für alle Gelegenheiten auf Nummer sicher gehen. Zum Beispiel wäre es im Sommer unvernünftig, einen Boiler zu starten und Gas für eine Warmwasserversorgung zu verbrennen. Um den indirekten Heizspeicher unabhängig von der Heizung zu machen, kann zusätzlich ein Elektroheizstab eingebaut werden. Ein indirekter Heizkessel mit Heizelement kann sowohl im Winter als auch im Sommer betrieben werden - für die Herstellung dieser universellen Option benötigen Sie zusätzlich das Heizelement selbst (genauso wie in Elektrospeichern montiert) sowie eine Kupplung für seine Installation.

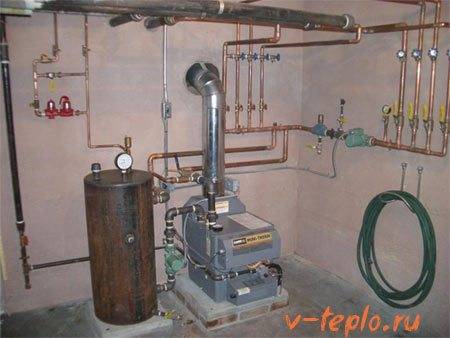

Binden Sie die "indirekte" mit dem Kessel

Zunächst muss das Gerät auf dem Boden installiert oder sicher an einer Hauptwand aus Ziegeln oder Beton befestigt werden. Wenn die Trennwand aus porösen Materialien (Schaumstoffblock, Porenbeton) gebaut ist, sollte besser auf eine Wandmontage verzichtet werden. Bei Bodenaufstellung 50 cm Abstand zum nächsten Bauwerk einhalten - für Wartungsarbeiten am Kessel ist ein Freiraum erforderlich.

Empfohlene technologische Vertiefungen vom Bodenkessel bis zu den nächsten Wänden

Der Anschluss des Kessels an einen Festbrennstoff- oder Gaskessel, der nicht mit einer elektronischen Steuereinheit ausgestattet ist, erfolgt gemäß dem folgenden Schema.

Wir listen die Hauptelemente des Kesselkreislaufs auf und geben ihre Funktionen an:

• ein automatischer Entlüfter wird am oberen Ende der Versorgungsleitung platziert und leitet Luftblasen ab, die sich in der Rohrleitung ansammeln;
• die Umwälzpumpe sorgt für den Kühlmittelfluss durch den Ladekreislauf und die Spule;
• ein Thermostat mit Tauchfühler stoppt die Pumpe, wenn die eingestellte Temperatur im Tank erreicht ist;
• Rückschlagventil eliminiert das Auftreten von parasitären Strömungen von der Hauptleitung zum Kesselwärmetauscher;
• Das Diagramm zeigt herkömmlicherweise keine Absperrventile bei amerikanischen Frauen, die zum Abschalten und Warten des Geräts bestimmt sind.

Beim Start des Kessels „kalt“ ist es besser, die Umwälzpumpe des Kessels zu stoppen, bis der Wärmeerzeuger warm ist

Ebenso wird die Heizung an komplexeren Anlagen mit mehreren Boilern und Heizkreisen angeschlossen. Einzige Bedingung: Der Kessel muss das heißeste Kühlmittel erhalten, daher stürzt er zuerst in die Hauptleitung und wird ohne Dreiwegeventil direkt an den hydraulischen Pfeilverteiler angeschlossen.Ein Beispiel ist im Umreifungsdiagramm nach dem Verfahren dargestellt primäre / sekundäre Ringe.

Das allgemeine Diagramm zeigt herkömmlicherweise das Rückschlagventil und den Kesselthermostat nicht

Wenn der Anschluss eines Tank-in-Tank-Kessels erforderlich ist, empfiehlt der Hersteller die Verwendung eines Ausdehnungsgefäßes und einer Sicherheitsgruppe, die an den Kühlmittelauslass angeschlossen ist. Begründung: Wenn sich der interne Warmwasserspeicher ausdehnt, nimmt das Volumen des Wassermantels ab, die Flüssigkeit kann nirgendwo hin. Angewandte Ausrüstung und Armaturen sind in der Abbildung dargestellt.

Beim Anschluss von Tank-in-Tank-Warmwasserbereitern empfiehlt der Hersteller, seitlich an der Heizungsanlage ein Ausdehnungsgefäß einzubauen

Am einfachsten ist es, einen indirekten Heizkessel an Wandkessel anzuschließen, die über eine spezielle Armatur verfügen. Die restlichen mit Elektronik ausgestatteten Wärmeerzeuger sind über ein motorisiertes Dreiwege-Umschaltventil, das von der Kesselsteuerung gesteuert wird, mit dem Warmwasserbereiter verbunden. Der Algorithmus ist dieser:

1. Wenn die Temperatur im Speicher sinkt, meldet das Thermostat die Kesselsteuerung.
2. Die Steuerung gibt einen Befehl an das Dreiwegeventil, das das gesamte Kühlmittel zum Laden des Warmwasserspeichers überträgt. Die Zirkulation durch die Schlange erfolgt durch die eingebaute Kesselpumpe.
3. Bei Erreichen der eingestellten Temperatur erhält die Elektronik ein Signal vom Kesseltemperatursensor und schaltet das Dreiwegeventil in seine Ausgangsstellung. Das Kühlmittel geht zurück in das Heizungsnetz.

Der Anschluss des Sonnenkollektors an die zweite Kesselschlange ist im folgenden Schema dargestellt. Die Solaranlage ist ein vollwertiger geschlossener Kreislauf mit eigenem Ausdehnungsgefäß, Pumpe und Sicherheitsgruppe.Hier kann man nicht auf eine separate Einheit verzichten, die den Betrieb des Kollektors nach den Signalen von zwei Temperatursensoren steuert.

Das Heizwasser aus dem Sonnenkollektor muss von einer separaten Elektronikeinheit gesteuert werden

Installation der Spule und des Heizelements

Als nächstes fahren wir mit der Herstellung der Spule fort - wir empfehlen die Wahl eines Kupferrohrs, da sich Kupfer leicht biegt und Korrosion gut widersteht. Der empfohlene Rohrdurchmesser beträgt 10-20 mm. Zur Berechnung der Länge verwenden wir die spezielle Formel l=P/π*d*Δt, wobei l die Rohrlänge, P die Wärmeleistung der Spule, d der Rohrdurchmesser in Metern, Δt die Temperaturdifferenz ist . Die Wärmeleistung sollte 1,5 kW pro 10 Liter Wasser betragen. Die Temperaturdifferenz errechnet sich aus der Subtraktion der Vorlauftemperatur von der Heizmediumtemperatur.

Lassen Sie uns versuchen, anhand eines Beispiels zu rechnen, in dem wir ein Kupferrohr mit einem Durchmesser von 0,01 m und einen Tank von 100 Litern haben. Die erforderliche Wärmeleistung der Spule beträgt 15 kW, die Einlasswassertemperatur beträgt +10 Grad, die Kühlmitteltemperatur beträgt +90 Grad. Mit der obigen Formel finden wir heraus, dass die Länge der Spule ungefähr 6 Meter betragen sollte.

Wickeln Sie das Kupferrohr um das Kunststoffrohr. Die Erwärmungsrate des Wassers im Tank hängt von der Anzahl der Windungen der resultierenden Spirale ab.

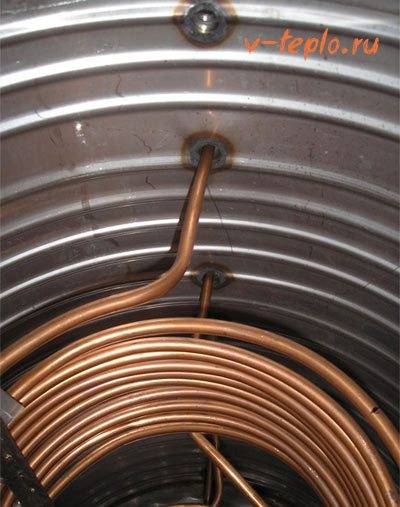

Um eine Spule herzustellen, wickeln wir ein Kupferrohr auf eine Art Unterlage, beispielsweise auf ein Kunststoffabwasserrohr. Ein gewaltsames Aufwickeln ist nicht erforderlich, da es sonst problematisch ist, die Spule von der Basis zu entfernen. Abschließend löten wir die Armaturen an die Spule - mit ihrer Hilfe verbinden wir uns mit den Armaturen im Tank.Damit ist die Arbeit mit der Spule abgeschlossen, und wir müssen nur noch ein Heizelement im unteren Teil unseres selbstgebauten Kessels installieren und es bequem einbetten.

Kombinierte Warmwasserbereiter mit indirekter Heizung sind so konstruiert, dass sich die Heizelemente im unteren Teil befinden, von wo aus das erwärmte Wasser nach oben steigen und sich allmählich mischen kann. Was die Spule betrifft, ist es ratsam, sie etwas zu erweitern und so zu installieren, dass das Wasser über das gesamte Volumen erwärmt wird - dies sorgt für eine schnellere Erwärmung.

Warmwasserspeicher, indirekter Kessel

Um einen Warmwasserbereiter auch vom Knochentyp zu erhalten - Speicher, damit er vom Heizsystem beheizt wird, schneiden wir Löcher mit einem Durchmesser von 50 für den Wärmetauscher aus, dh ein Rohr in einem Rohr. Führen Sie das Rohr durch und verschweißen Sie die Verbindungen, Stopfen und Anschlussgewinde. Wenn Sie dann den Warmwasserbereiter an den Boiler oder die Heizung anschließen, bringen Sie den Vorlauf von oben und den Rücklauf vom Boden des indirekten Boilers. Sie können es in der Regel an eine vertikale Zuleitung vom Heizkessel schweißen, es gibt weniger Rohre und eine Wandmontage kommt nicht in Frage. Es gibt andere Möglichkeiten der indirekten Beheizung, aber die angegebene ist in Bezug auf die Ausführung am einfachsten.

Das Ganze wird durch Gasschweißen oder Elektroschweißen geschweißt. Wir nehmen eine Stahlecke und machen Ohren für die Montage und Montage des Kessels an der Wand. Normalerweise verwende ich zur Befestigung zwei von einer Kante gebogene Werksbolzen, sie reichen völlig aus, fragen Sie auf dem Markt nach - Befestigungselemente für Kessel.

Als nächstes sollte der Warmwasserbereiter mit Wärmedämmung umwickelt werden, das Substrat unter dem Laminat hält die Wärme schön und gut.Kaufen Sie zwei Meter und dicker (ab 5 mm), schneiden Sie zwei Kreise für einen Hut aus und geben Sie ihnen mit Einfallsreichtum, einem Filzstift und einer Schere die notwendige Form. Wickeln Sie mit der restlichen Isolierung den Ballon zuerst mit der glänzenden Seite zum Tank herum, die zweite Schicht mit der glänzenden Seite nach außen. Es stellt sich heraus wie eine Thermoskanne und Sie können bereits mit der Installation des Kessels beginnen.

Allgemeine Regeln für die Herstellung von indirekten Heizkesseln

• Eine wärmedämmende Hülle ist erforderlich. Andernfalls kühlt das erhitzte Wasser schnell durch die Außenwände ab. Am besten den Arbeitsbehälter in ein größeres Fass einbauen und den Spalt zwischen den Wänden mit Bauschaum ausblasen.
• Sie können den Container mit baulichen Wärmedämmstoffen umhüllen, obwohl es nicht so ästhetisch aussieht (aber billig). Befindet sich der Heizkessel im Heizraum, können Sie sparen.
• Das Innenrohr (bei Verwendung einer Serpentinenschaltung) muss korrosionsbeständig sein. Nach dem Zusammenbau der Struktur wird der Zugang für die Wartung schwierig sein.
• Bei Verwendung von elektrochemischen Paaren (z. B. Alubehälter + Kupferrohr) müssen die Anschlussflansche mit neutralen Dichtungen isoliert werden.
• Es empfiehlt sich, in der Wand des Außentanks ein Sichtfenster anzuordnen, durch das eine Reinigung oder Wartung durchgeführt wird.

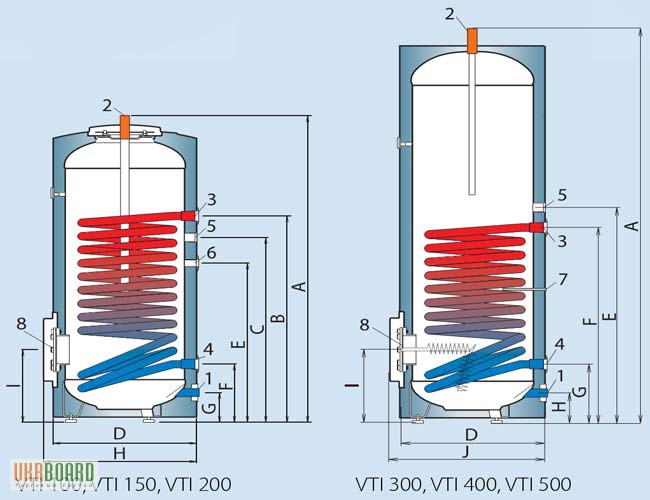

Tanks für indirekte Heizung

Wenn wir die Konstruktionen verschiedener Warmwasserbereiter vergleichen, ist ein indirekter Kessel die einfachste und zuverlässigste Option für einen Warmwasserspeicher. Das Gerät erzeugt keine eigene Wärme, sondern erhält Energie von außen, von einem beliebigen Warmwasserboiler. Zu diesem Zweck ist im isolierten Tank ein Wärmetauscher installiert - eine Spule, in der heißes Kühlmittel zugeführt wird.

Die Struktur des Kessels wiederholt die vorherigen Entwürfe, nur ohne Brenner und Heizelemente.Der Hauptwärmetauscher befindet sich in der unteren Zone des Fasses, der Sekundärwärmetauscher in der oberen Zone. Alle Leitungen sind entsprechend angeordnet, der Tank ist durch eine Magnesiumanode vor Korrosion geschützt. Wie funktioniert die "indirekte" Funktion:

1. Aus dem Kessel tritt ein auf 80-90 Grad (mindestens - 60 ° C) erhitzter Wärmeträger in die Spule ein. Die Zirkulation durch den Wärmetauscher erfolgt durch die Kesselkreispumpe.
2. Das Wasser im Tank wird auf 60-70 °C erhitzt. Die Geschwindigkeit des Temperaturanstiegs hängt von der Leistung des Wärmeerzeugers und der Ausgangstemperatur des Kaltwassers ab.
3. Die Wasseraufnahme erfolgt aus der oberen Zone des Tanks, die Zufuhr aus der Hauptleitung in die untere.
4. Die Zunahme des Wasservolumens beim Heizen nimmt ein auf der "kalten" Seite installiertes Ausdehnungsgefäß wahr, das einem Druck von 7 bar standhält. Sein nutzbares Volumen wird mit 1/5 des Fassungsvermögens des Tanks berechnet, mindestens jedoch mit 1/10.
5. Neben dem Tank müssen ein Entlüfter, ein Sicherheits- und ein Rückschlagventil angebracht werden.
6. Das Gehäuse ist mit einer Hülse für den Temperatursensor des Thermostats versehen. Letztere steuert ein Dreiwegeventil, das die Kühlmittelströme zwischen Heizungs- und Warmwasserzweig umschaltet.

Die Wasserleitungen des Tanks sind herkömmlicherweise nicht gezeigt.

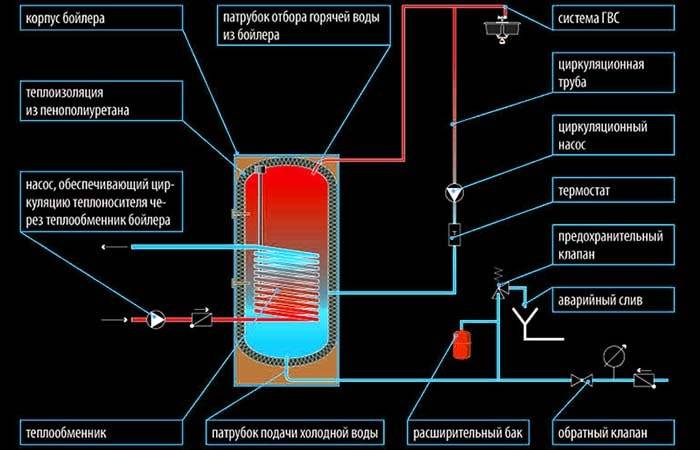

Typisches Umreifungsschema

Indirekte Kessel werden in horizontaler und vertikaler Ausführung mit einem Fassungsvermögen von 75 bis 1000 Litern hergestellt. Es gibt kombinierte Modelle mit einer zusätzlichen Heizquelle - einem Heizelement, das die Temperatur aufrechterhält, wenn ein Wärmegenerator stoppt oder Brennholz im Ofen eines TT-Kessels verbrennt. Wie man eine indirekte Heizung mit einer Wandheizung richtig verbindet, zeigt das Diagramm oben.

Die Pumpe des Wärmetauscherkreises wird durch den Befehl des im Heizspeicher installierten Anlegethermostats eingeschaltet

Nicht alle Holz- und Gaskessel sind mit "Gehirn" ausgestattet - einer Elektronik, die die Heizung und den Betrieb der Umwälzpumpe steuert. Dann müssen Sie eine separate Pumpeinheit installieren und gemäß dem von unserem Experten im Schulungsvideo vorgeschlagenen Schema an den Kessel anschließen:

Positive und negative Punkte

Im Vergleich zu Gasmodellen von Kesseln sind indirekte Kessel kostengünstig. Beispielsweise kostet ein Wandgerät des ungarischen Herstellers Hajdu AQ IND FC 100 l 290 Euro. e. Aber vergessen Sie nicht: Der Warmwasserspeicher kann ohne Wärmequelle nicht unabhängig arbeiten. Es müssen die Kosten für die Verrohrung berücksichtigt werden - der Kauf von Ventilen, einem Thermostat, einer Umwälzpumpe und Rohren mit Armaturen.

Warum ist ein indirekter Heizkessel gut:

• Warmwasserbereitung von allen Wärmekraftanlagen, Sonnenkollektoren und elektrischen Heizelementen;
• eine große Produktivitätsspanne für die Warmwasserversorgung;
• Betriebssicherheit, minimale Wartung (einmal im Monat, maximale Erwärmung durch Legionellen und rechtzeitiger Austausch der Anode);
• Boilerladezeit angepasst werden, z. B. in die Nacht verschoben werden.

Die Hauptbedingung für den korrekten Betrieb des Geräts ist eine ausreichende Leistung der thermischen Anlage. Wenn der Boiler nur für das Heizsystem ohne Reserve gewählt wird, können Sie mit dem angeschlossenen Boiler das Haus nicht heizen oder Sie haben kein warmes Wasser.

Damit sofort heißes Wasser aus den Mischern fließen kann, lohnt es sich, eine Rücklaufleitung mit separater Pumpe zu installieren

Die Nachteile eines indirekten Heiztanks sind eine anständige Größe (kleine werden seltener installiert) und die Notwendigkeit, den Kessel im Sommer zu heizen, um Warmwasser bereitzustellen.Diese Nachteile können nicht als kritisch bezeichnet werden, insbesondere vor dem Hintergrund der hohen Leistung und Vielseitigkeit solcher Geräte.

Herstellungsverfahren des Kessels

Um einen hausgemachten indirekten Heizkessel herzustellen, benötigen Sie:

• einen Behälter vorbereiten;
• eine Spule machen;
• Wärmedämmungsarbeiten durchführen;
• bauen Sie die Struktur zusammen;
• Schließen Sie die Spule an das Heizsystem des Hauses an.
• schließen Sie die Kaltwasserversorgung an;
• Machen Sie einen Wasserhahn oder eine Verkabelung für warmes Wasser.

Stufe 1 - was und wie macht man einen Panzer?

Der Behälter, der warmes Wasser enthält, kann aus Kunststoff, Edelstahl, emailliertem Metall usw. bestehen. Kurz gesagt, jeder korrosionsbeständige Tank, der sauber genug ist und geeignete Abmessungen hat, ist geeignet. Um mit einem Metallbehälter zu arbeiten, benötigen Sie natürlich ein Schweißgerät. Mit Emaille oder Glaskeramik beschichtete Tanks sind nicht besonders korrosionsbeständig und müssen unter Umständen bereits ein Jahr nach Inbetriebnahme ausgetauscht werden. Edelstahltanks sind viel zuverlässiger und langlebiger.

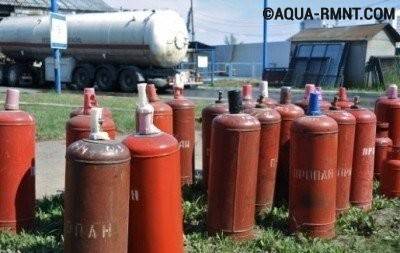

Eine Gasflasche gilt als durchaus geeignet für die Herstellung eines Kessels. Kaufen Sie am besten einen neuen Behälter, aber wenn dies nicht möglich ist, reicht auch eine gebrauchte Flasche. Sie müssen es nur in zwei Teile schneiden und dann die Innenwände des Zylinders sorgfältig reinigen und grundieren. Geschieht dies nicht, müssen Sie sich damit abfinden, dass das aus dem Boiler kommende Wasser mehrere Wochen nach Propangas riecht.

Ein geeigneter Tank für einen indirekten Heizkessel kann eine Gasflasche sein. Es ist stark genug, hat geeignete Abmessungen und Konfiguration.

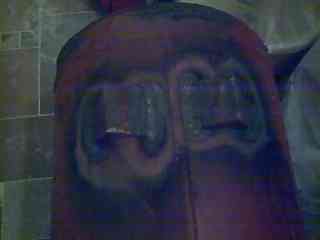

Löcher werden in den Tank gemacht:

• zur Kaltwasserversorgung;
• für die Warmwasserentnahme;
• zwei - zum Montieren einer Spule mit Kühlmittel.

Da im Sommer keine Heizgeräte verwendet werden, werden alternative Heizquellen für das Kühlmittel benötigt. Einige verwenden zu diesem Zweck erfolgreich Sonnenkollektoren auf dem Dach. Eine kostengünstigere Lösung des Problems ist die Installation eines elektrischen Heizelements.

Stufe Nr. 2 - wir lösen das Problem der Wärmedämmung

Um den natürlichen Wärmeverlust zu reduzieren, ist es unbedingt erforderlich, eine Schicht guter Wärmedämmung auf der Außenseite des Kessels anzubringen. Wärmedämmarbeiten sind in der Regel bequemer durchzuführen, noch bevor die Struktur zusammengebaut wird. Als Heizung können Sie jedes geeignete Material verwenden, sogar gewöhnlichen Polyurethanschaum. Die Isolierung wird mit Klebstoff, Kabelbinder oder auf andere Weise befestigt.

Es ist wichtig, dass der gesamte Kesselkörper isoliert ist, da die Effizienz des Geräts von der Qualität der Wärmedämmung abhängt.

Manchmal wird die Wärmedämmung mit einem Tank mit größerem Durchmesser durchgeführt. Darin wird ein Kessel eingesetzt, und der Raum zwischen den Wänden dieser Behälter ist mit Isolierung gefüllt

Stufe Nr. 3 - Herstellung einer Spule

Die Spule besteht aus einem Metall- oder Kunststoffrohr mit kleinem Durchmesser. Das Rohr wird sorgfältig auf einen zylindrischen Dorn gewickelt, der als ausreichend starkes Rohr mit großem Durchmesser, abgerundetem Baumstamm usw. verwendet werden kann.

Um eine Spule für einen indirekten Heizkessel herzustellen, können Sie sowohl Metall- als auch Kunststoffrohre mit kleinem Durchmesser verwenden. Sie werden in der Mitte des Containers oder entlang seiner Wände platziert.

Der Durchmesser der Spule selbst und die Anzahl der Windungen werden in Abhängigkeit von der Größe und Konfiguration des Tanks ausgewählt.Je größer die Fläche der Spule ist, mit der das Wasser in Kontakt kommt, desto schneller erwärmt sich das Wasser auf die erforderliche Temperatur.

Beim Aufwickeln des Rohres auf den Dorn sind keine besonderen Anstrengungen erforderlich. Wenn die Spule zu fest am Dorn anliegt, lässt sie sich nur schwer entfernen.

Während des Betriebs sammeln sich verschiedene Ablagerungen auf der Oberfläche des Heizelements an. Etwa einmal im Jahr sollte die Spule davon gereinigt werden.

Stufe 4 - Montage und Anschluss der Struktur

Nachdem alle Elemente fertig sind, sollten Sie das Gerät zusammenbauen. Wenn während des Montagevorgangs die Wärmedämmschicht beschädigt wurde, muss sie sorgfältig wiederhergestellt werden.

Die Spule wird an das Heizsystem des Hauses angeschlossen, dann werden Kaltwasserversorgungsleitungen installiert. Für Warmwasser wird normalerweise ein Wasserhahn installiert oder die Verkabelung zum Badezimmer, zur Küchenspüle usw. sofort durchgeführt.

Mit Halterungen kann ein solcher Kessel an der Wand montiert werden. Um die Struktur sicher zu befestigen, werden spezielle „Ohren“ an den Metalltank geschweißt, die aus einer Stahlecke bestehen. Es bleibt, das Gerät sicher an einem geeigneten Ort zu befestigen und eine vollständige Warmwasserversorgung ohne zusätzliche Kosten zu genießen.

Anweisungen zum Anschließen und Starten des Systems

Bei der Betriebsvorbereitung des Kessels wird dieser zunächst an das Heizsystem angeschlossen. Es kann ein Netzwerk eines autonomen Hauskessels oder einer zentralen Autobahn sein. Während des Anschlussvorgangs muss der Deckel des Warmwasserspeichers geöffnet sein. Wenn alle Rohre in der richtigen Reihenfolge miteinander verbunden sind, öffnen Sie das Absperrventil der Rücklaufleitung, um sicherzustellen, dass keine Lecks an den Verbindungsstellen und den Rohren selbst vorhanden sind.

Wenn keine Lecks gefunden werden, können Sie das Kühlmittelzufuhrventil zur Spule öffnen.Nachdem sich die Spirale auf normale Temperatur erwärmt hat, wird die Struktur noch einmal auf Lecks untersucht.

Wenn alles in Ordnung ist, schließen Sie den Tankdeckel und schöpfen Sie Wasser hinein, und öffnen Sie auch den Warmwasserhahn zur Wasserversorgung. Jetzt können Sie die Heizqualität beurteilen.

Variationen von Warmwasserbereitungsanlagen

Warmwasserbereiter werden in folgende Gruppen eingeteilt:

Es gibt Boiler mit eingebautem Warmwasserbereiter. In ihnen ist ein Kupferrohr montiert, das eine Spirale ist.

Ein selbstgebauter Warmwasserbereiter mit professioneller Montage kann 5 Jahre oder länger halten. Gleichzeitig ist der Preis um eine Größenordnung niedriger als der im Laden gekaufte. Der Stromverbrauch für den Betrieb von selbstgebauten Warmwasserbereitern ist minimal und die Aufheizzeit entspricht dem Werksgegenstück. Einen elektrischen Warmwasserbereiter mit eigenen Händen zu bauen, ist eine durchaus realistische Idee. Solche hausgemachten Produkte können sowohl in Landhäusern als auch in Wohnwohnungen verwendet werden.
