Wie man mit eigenen Händen einen Bohrer für einen Brunnen macht: Schemata für die besten hausgemachten Produkte

Herstellung von Löffeln

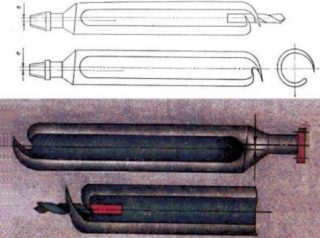

Löffelbohrer

Im Gegensatz zu den anderen beiden hat dieses Werkzeug eine kompakte Größe. Es wird benötigt, um schnell ein flaches Loch in den Mutterboden zu bohren.

Wie es funktioniert

Ein Löffelbohrer ist ein löffelähnliches Gerät: Er hat eine Länge von 10 bis 50 cm und die Form eines um seine Achse gedrehten Rohres, das auf einer Seite über die gesamte Oberfläche ein schmales Loch hat. An einem Ende befindet sich ein Haltegriff.

Um damit ein Loch in die Erde zu bohren, müssen Sie es fest in die Bürste fassen, im gewünschten Winkel zum Boden ansetzen und beim Scrollen drücken. Sobald es beginnt, in die Tiefe einzudringen, verlässt die überschüssige Erde den Hohlraum durch den seitlich angeordneten Längsausschnitt. Diese Bohrmethode ist nicht für Böden mittlerer und hoher Härte sowie für Felsen geeignet und wird daher hauptsächlich für Gartenbauzwecke verwendet.

Wie man einen Löffelbohrer macht

Sie benötigen folgende Werkzeuge und Materialien:

• ein kurzes Metallrohr, vorzugsweise mit dünnen Wänden;
• Metallschnitzmaschine;
• industrieller Klebstoff;
• Gummi für den Griff;
• Schweißvorrichtung;
• eine kleine Platte aus Stahlblech;
• ein Paar Schraubstöcke;
• Eisenstange oder Bolzen mit großem Durchmesser.

Da das Rohr hohl ist, muss eine Kante durch Schweißen mit einer Metallplatte verschlossen und dann ein Eisengriff daran befestigt werden. Es muss vollflächig mit Klebstoff bestrichen und mit einer Gummischicht umwickelt werden, damit Sie das Gerät mit bloßen Händen halten können. Zum leichteren Eindringen in den Boden können Sie die Kanten des Rohrs mit einer Werkzeugmaschine schärfen, wodurch es schärfer wird.

Bohrer für Stoßseilbohrungen

Es ist möglich, in der Umgebung einen Brunnen zu bohren, nicht nur durch Drehen des Bohrers, sondern auch durch die Schockseilmethode. Für diese Art von Arbeit ist eine spezielle Installation erforderlich, die auch unabhängig von improvisierten Materialien durchgeführt werden kann.

Mit einer solchen Ausrüstung können alle Arbeiten ohne Hilfsmittel durchgeführt werden, daher werden wir auch den Prozess der Herstellung einer Schlagbohrmaschine betrachten.

Um mit einem Schlagseil einen Brunnen zu bohren, braucht man gar nicht so viel: ein stabiles Stativgestell, die Schlagbohrmaschine selbst, ein starkes Seil und eine Seilwinde

Um zu verstehen, was und wie wir machen werden, werden wir allgemein das Wesen der Stoßseilarbeit betrachten.

Aus großer Höhe wird ein Projektilrohr, ein Schöpflöffel für einen Brunnen, an die Stelle der zukünftigen Wasserentnahmestelle geworfen, die mit einer Schaufel oder einem Bohrer angezeigt wird. An der Spitze ist eine Öse für ein Kabel an den Bohrer geschweißt.

Im oberen Teil wird von der Seite ein Loch geschnitten, um das gebohrte Gestein zu extrahieren.

Die Unterkante ist geschärft oder mit Zähnen ausgestattet, die die Bodenlockerung optimieren. Bei 5 - 7 cm über dem bedingten Boden ist eine Kugel bzw Membranventil für Greifen und Halten von gelöstem Gestein.

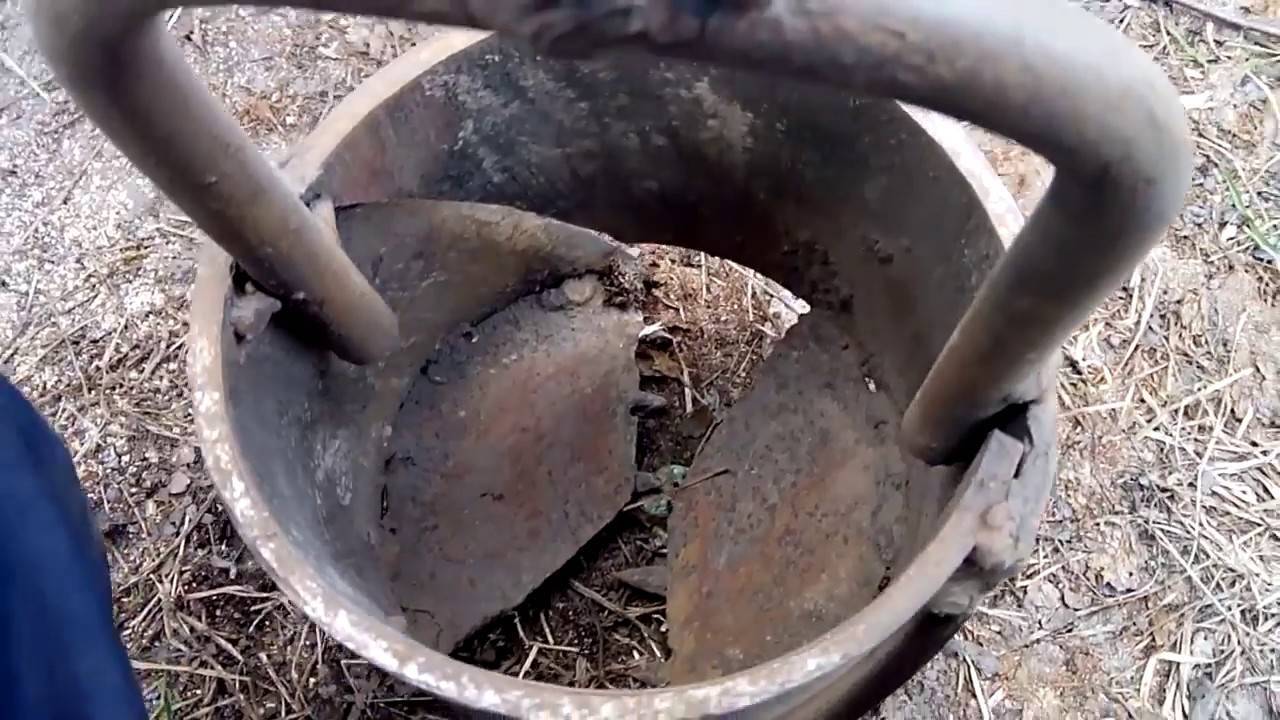

Der Bailer ist ein unverzichtbares Werkzeug zum Fahren von losen Sand-, Kiesel- und Kiesablagerungen. Es wird oft in Kombination mit anderen Bohrern verwendet. Wechseln Sie mit einem Bohrer oder einem Glas, das lose und wassergesättigte Ablagerungen nicht aufsaugen kann.

Unzusammenhängende Erdpartikel werden dank eines Ventils am Boden des Gehäuses im Inneren des Bailers zurückgehalten. Die Schraube, Glocke, Glas haben solche Vorteile nicht.

Selten wird nur ein Projektil verwendet, um einen Brunnen zu bohren. Meistens werden sie in Kombination verwendet: tonige Gesteine ​​werden mit Bohrern oder Bechern angebohrt, lockere und wassergesättigte Gesteine ​​werden geschöpft

Der Vorgang zum Fallenlassen des Bohrers wird viele Male wiederholt. Das Ergebnis des Prozesses ist ein Körper, der zu einem Drittel mit Erde gefüllt ist, und ein Loch in der Erdoberfläche, das sich um 30-40 cm vergrößert.

Der gefüllte Schöpflöffel wird mit einer Winde aus dem Fass gezogen, mit einem Loch nach unten gedreht und mit schweren Hammerschlägen gereinigt.

Dann wird der Prozess des Schockseilbohrens fortgesetzt und wiederholt, bis an der Stelle, an der der Bohrer herunterfällt, ein Bohrloch mit der geplanten Tiefe gebildet wird.

Es ist nicht notwendig, eine fertige Installation zu kaufen - Sie können Ihre eigene Schöpfkelle zum Bohren und Reinigen herstellen.

Wenn Sie eine solche Schlagbohrmaschine schwer genug machen, wird sie mit diesem Boden den Boden wie Butter schneiden und nicht zulassen, dass sie aus ihrem Hohlraum herausläuft.

Es macht in diesem Fall keinen Sinn, einen Bohrer zu erstellen, daher erklären wir Ihnen, wie Sie die gesamte Bohranlage zusammen mit dem Projektil bauen.

• Wir wählen den Ort aus, an dem sich nach unseren Berechnungen und Annahmen der Brunnen befinden sollte. Wir skizzieren es, indem wir mit einer herkömmlichen Schaufel eine kleine Vertiefung machen.
• Wir installieren ein Stativ 2-3 Meter hoch über dem Loch. Wir statten die Spitze des Stativs mit einem gut befestigten Block für das Seil aus. Außerdem benötigen Sie eine Seilwinde, die wir an den Stützen befestigen. Es ist gut, wenn Sie eine elektrische Winde haben, aber eine manuelle funktioniert auch.
• Wir bereiten den Schlagbohrer selbst vor. Dazu benötigen wir ein dickwandiges Rohr, dessen Durchmesser der Schachtgröße des zukünftigen Brunnens entspricht.

Um einen Bohrer herzustellen, nehmen wir einen dicken Metallstreifen und schweißen ihn an das obere Ende des Rohrs, wobei wir ihn senkrecht zur Längsachse des Projektils platzieren.

Entlang der Mittellinie unseres Rohres in einem geschweißten Metallstreifen bohren wir ein Loch, das der Dicke des Seils entspricht, an dem das Projektil befestigt wird.

Das untere Ende des Rohrs muss ebenfalls bearbeitet werden: Sie können daran eine Zahn- oder Ringschärfung vornehmen. Wenn ein Muffelofen vorhanden ist, können Sie den Bohrer nach dem Schärfvorgang darin härten.

Eine Bohrmaschine zum Schlagseilbohren ist nicht so einfach von der darin angesammelten Erde zu reinigen. Um diesen Routinevorgang zu beschleunigen, können Sie kein Fensterloch, sondern einen vertikalen Schlitz bohren, der durch fast 2/3 am oberen Ende des Rohrs verläuft.

Die Glocke ist Teil des Schlagbohrers. Er lässt sich leicht von Erde befreien und kann beispielsweise durch einen Meißel ersetzt werden, wenn beim Bohren eines Brunnens auf einen Stein gestoßen wird.

Je schwerer der Bohrer, desto schneller kann das gewünschte Ergebnis erzielt werden, aber es muss auch die Kraft der Winde berücksichtigt werden, die den Bohrer mit Erde aus dem Bohrloch ziehen muss.

Wenn es die Kraft noch zulässt, kann das Projektil also schwerer gemacht werden, indem im oberen Teil des Rohrs abnehmbare Metallgewichte angebracht werden.

Möglicherweise interessieren Sie sich auch für Informationen zur Anordnung eines Brunnens, zum Spülen nach dem Bohren und zum Erwärmen für den Winter, die in unserem anderen Artikel besprochen werden.

Schweißen und Veredeln

Die allgemeine Schrittfolge zur Herstellung eines geschweißten Bohrers kann wie folgt sein:

1. Rohre und Stahlbleche nach Zeichnung markieren (mit Baumarker);
2. schneiden Sie sie gemäß diesen Markierungen mit einer Mühle;
3. Markierungen an den Verbindungsstellen von Griff, Achse und Klingen anbringen (das Achsrohr des zukünftigen Bohrers sollte ohne merkliche Anstrengung in die neu geschnittenen Klingen eintreten);
4. Schweißen Sie diese Teile mit einer Schweißmaschine in der gewünschten Reihenfolge und beachten Sie die Proportionen und Abmessungen der Zeichnung.

Die endgültige Verarbeitung eines hausgemachten Bohrers ist wie folgt:

1. Schleifen Sie den Bohrer - befreien Sie ihn von Graten, schneiden Sie die Schweißnähte ab (falls die Unebenheiten bestehen bleiben). Das geordnete Werkzeug ist einfach zu bedienen, verletzt die Hände nicht und haftet nicht am Overall.
2. Setzen Sie auf den Griff (wenn der Bohrer manuell ist) Schlauchstücke. Die Enden der horizontalen Querstange (Tor) müssen mit Kraft in den Schlauch eingeführt werden.
3. Schneiden schärfen. Dies ermöglicht ein effizienteres Bohren des Bodens.
4. Lackieren Sie das Werkzeug nach der Herstellung.

Jede Farbe trocknet in maximal zwei Tagen. Das Produkt ist einsatzbereit.

Andere Modelle von Bohrgeräten

Im Allgemeinen bleibt der Montageprozess der meisten existierenden Arten von Bohrgeräten gleich.Der Rahmen und andere Elemente der betrachteten Struktur werden auf ähnliche Weise vorbereitet. Nur das Hauptarbeitswerkzeug des Mechanismus kann sich ändern.

Lesen Sie die Informationen zur Herstellung verschiedener Arten von Installationen, stellen Sie ein geeignetes Arbeitswerkzeug her und befestigen Sie es dann am Stützrahmen und verbinden Sie es mit anderen erforderlichen Elementen, indem Sie die Empfehlungen aus den oben besprochenen Anweisungen verwenden.

Bohrgerät mit "Patrone"

Bohrgerät mit "Patrone"

Das Hauptarbeitselement einer solchen Einheit ist eine Patrone (Glas). Sie können eine solche Patrone unabhängig aus einem dickwandigen Rohr mit einem Durchmesser von 100-120 mm herstellen. Die optimale Länge des Arbeitsgeräts beträgt 100-200 cm, ansonsten orientieren Sie sich an der Situation. Bei der Auswahl der Abmessungen des Stützrahmens müssen Sie die Abmessungen der Patrone berücksichtigen. Denken Sie über alles nach, damit Sie in Zukunft bequem das fertige Bohrgerät verwenden können.

Das Arbeitsgerät sollte möglichst schwer sein. Machen Sie von der Unterseite des Rohrabschnitts dreieckige Punkte. Dank ihnen wird der Boden intensiver und schneller gelockert.

Bohrgerät zum Selbermachen

Wenn Sie möchten, können Sie die Unterseite des Werkstücks eben lassen, aber es muss geschärft werden.

Stechen Sie einige Löcher in die Oberseite des Glases, um das Seil zu befestigen.

Befestigen Sie das Spannfutter mit einem starken Kabel am Stützrahmen. Wählen Sie die Länge des Kabels so, dass die Patrone in Zukunft frei steigen und fallen kann. Berücksichtigen Sie dabei unbedingt die geplante Tiefe der Quelle.

Um die Aushubeffizienz zu steigern, können Sie die zusammengebaute Einheit an einen Elektromotor anschließen.Das Kabel mit der Patrone wird in einer solchen Situation auf die Getriebetrommel gewickelt.

Es ist möglich, die Reinigung des Bodens vom Boden sicherzustellen, indem ein Schöpflöffel in das Design aufgenommen wird.

Die Verwendung einer solchen Installation ist sehr einfach: Sie erstellen zunächst manuell eine Aussparung an der Bohrstelle mit einem Durchmesser, der größer als der Durchmesser der Arbeitspatrone ist, und beginnen dann, die Patrone abwechselnd in das Loch zu heben und abzusenken, bis die erforderliche Tiefe erreicht ist.

Einfache Schraubmontage

Hausgemachte Schnecke

Das Hauptarbeitselement eines solchen Mechanismus ist der Bohrer.

Bohrschneckenzeichnung Schema des Schneckenrings zwischen den Windungen

Machen Sie einen Bohrer aus einem Metallrohr mit einem Durchmesser von 100 mm. Machen Sie ein Schraubengewinde auf der Oberseite des Werkstücks und statten Sie einen Schlangenbohrer auf der gegenüberliegenden Seite des Rohrs aus. Der optimale Bohrdurchmesser für eine selbstgebaute Einheit beträgt ca. 200 mm. Ein paar Umdrehungen reichen.

Bohrscheiben-Trennschema

Befestigen Sie ein Paar Metallmesser durch Schweißen an den Enden des Werkstücks. Sie müssen sie so befestigen, dass sich die Messer zum Zeitpunkt der vertikalen Platzierung der Installation in einem bestimmten Winkel zum Boden befinden.

Schneckenbohrer

Um mit einer solchen Installation zu arbeiten, war es am bequemsten, ein 1,5 m langes Stück Metallrohr mit dem T-Stück zu verbinden und durch Schweißen zu befestigen.

Im Inneren muss das T-Stück mit einem Schraubgewinde ausgestattet sein. Schrauben Sie das T-Stück selbst auf ein Stück einer zusammenklappbaren eineinhalb Meter langen Stange.

Es ist am bequemsten, eine solche Installation gemeinsam zu nutzen - jeder Arbeiter kann ein anderthalb Meter langes Rohr übernehmen.

Das Bohren wird in der folgenden Reihenfolge durchgeführt:

• das Arbeitswerkzeug geht tief in den Boden;
• 3 Umdrehungen werden mit einem Bohrer gemacht;
• Gelockerter Boden wird entfernt und entfernt.

Wiederholen Sie den Zyklus, bis Sie eine Vertiefung von etwa einem Meter erreichen.Danach muss die Stange mit einem zusätzlichen Stück Metallrohr verlängert werden. Eine Kupplung dient zum Befestigen von Rohren.

Wenn geplant ist, einen Brunnen tiefer als 800 cm zu bauen, befestigen Sie die Struktur auf einem Stativ. An der Spitze eines solchen Turms sollte ein Loch sein, das groß genug ist, um die Stange ungehindert bewegen zu können.

Während des Bohrvorgangs muss die Stange regelmäßig erhöht werden. Mit zunehmender Länge des Werkzeugs nimmt auch die Masse der Struktur erheblich zu, es wird sehr schwierig, sie manuell zu handhaben. Verwenden Sie zum bequemen Anheben des Mechanismus eine Winde aus Metall oder strapazierfähigem Holz.

Jetzt wissen Sie, in welcher Reihenfolge einfache Bohrgeräte montiert werden und wie Sie solche Einheiten verwenden. Die gewonnenen Erkenntnisse helfen Ihnen, die Dienste von Bohrern von Drittanbietern erheblich zu sparen.

Erfolgreiche Arbeit!

Spiralbohrer selber machen

Spiralbohrer zum Selbermachen - Schema Einen ähnlichen Bohrer mit eigenen Händen herzustellen, ist eine Aufgabe für einen Fachmann. Das richtige Schweißen einer Stahlspirale zu Hause ist ziemlich schwierig. Bei diesem Verfahren wird ein Band aus Werkzeugstahl erhitzt, zu einer Spirale mit dem erforderlichen Durchmesser gedreht, das Teil gehärtet und mit der Stange verschweißt. Eine solche Aufgabe kann qualitativ nur in der Produktion ausgeführt werden.

Erfahrene Handwerker haben die Technik vereinfacht. Die Montage des Bohrers beginnt mit der Herstellung von Klingen zum Zerkleinern von Steinen. Verwenden Sie dazu mehrere 10–15 mm dicke Stahlscheiben in zwei Halbkreisen. Meistens werden vier Scheibenelemente nach dem Muster geschnitten. aus Stahlblech mit einem Radius von 15 cm und in ihnen - Löcher mit einem Radius von 2,5 cm In den Metallringen werden radiale Schnitte vorgenommen und ihre Kanten so verschoben, dass sie sich überlappen.Die Unterkanten der Klingen - Klingen - sind geschärft und gehärtet. Dies wird dazu beitragen, den Zeitaufwand für das Bohren eines Brunnens zu reduzieren.

Weitere Arbeiten zur Erstellung des Tools sind wie folgt:

1. An der Stange ist ein Griff befestigt.
2. Das andere Ende ist geschärft und gehärtet.
3. Fertigteile aus Stahlringen werden an die Stange geschweißt.

Spiralbohrer (Schnecke) - Gerät Bringen Sie die Klingen in einem Abstand von 20 cm von der scharfen Spitze in einem Winkel von 40 ° zueinander an - zuerst den unteren Teil, dann den Rest der Reihe nach. Das Schweißen von Klingenelementen ist mit einer Überlappung entlang des Schnitts der Ringe oder des Stoßes erforderlich.

Es gibt auch eine modifizierte Version. Ein solcher Bohrer ist mit Stahlplatten ausgestattet: Sie sind zwischen den Windungen der Spirale geschweißt. Dies hilft, die Wurzeln der Büsche zu schneiden und das Risiko des Einsturzes der Brunnenwände aufgrund ihrer Verdichtung mit zusätzlichen Platten zu verringern. Es ist möglich, auf diese Weise nicht nur ein handgefertigtes, sondern auch ein gekauftes Werkzeug zu modifizieren.

Bohrer zum Selbermachen für Brunnen

Der Bohrer für Brunnen ist aus Metall. Der Bohrer selbst ist eine Struktur aus einem Metallstab mit einem geschärften Ende. An den Seiten des Bohrers sind Messer angebracht. Für Messerhohlräume können Hälften aus einer etwa 15 cm dicken Metallscheibe verwendet werden, dann müssen die Messer mit einer Neigung von etwa 22 Grad an die Stange geschweißt werden. Die Scheibenhälften werden einander gegenüber angeordnet. Zwischen parallelen Klingen sollte die Neigung 44 Grad betragen.

Sie können einen Löffelbohrer für Brunnen machen. Es hat die Form eines Zylinders mit seitlichem Längsschnitt. Die Länge dieses Bohrers beträgt ca. 800 mm. Dieser Bohrer kann aus Stahlblech hergestellt werden, das auf die erforderliche Größe gewalzt und durch Schweißen befestigt werden muss.

Um verschiedene Erdschichten leichter überwinden zu können, verwenden Sie folgende Bohrer:

• Bohrlöffel werden für sandigen Boden verwendet;
• ein Bohrer wird zum Lösen von hartem Gestein verwendet;
• ein Spiralbohrer (auch Serpentine genannt) wird für Lehmböden verwendet;
• der schöpfer ermöglicht es, die erde an die oberfläche zu heben.

Andere Arten von Brunnen

Es gibt andere Arten dieser Wasserversorgungsquellen. Es ist absolut nicht notwendig, bis zu einer großen Tiefe zu bohren: Sie können zum Beispiel einen Brunnen bis zu 20 Meter bohren, wenn Sie einen Abessinierbrunnen bauen. Es wird auf diese Weise gemacht.

Die Erde bahnt sich ihren Weg bis zur erforderlichen Tiefe zum Aquifer. Dafür können Sie ein Zollrohr mit einer dünnen Spitze am Ende verwenden. Am angetriebenen Rohr ist eine selbstansaugende Pumpe angebracht, die ein Vakuum erzeugt. Wenn dieser Brunnen nicht genug Wasser produziert, können mehrere abessinische Brunnen auf dem Gelände installiert werden.

Um einen Brunnen zu schlagen, ist es wünschenswert, einen leichten Sandboden zu finden. Vergessen Sie nicht, dass der abessinische Brunnen in keinem Gebiet gebaut werden kann. Damit es funktioniert, darf das Wasser nicht tiefer als 7 Meter sein. Natürlich können Sie noch mehr graben. Denken Sie auch daran, dass ein solcher Brunnen auf steinigem Boden nicht funktioniert. Für den abessinischen Brunnen werden normalerweise Kunststoff- oder Metallrohre verwendet. Es ist am besten, sie in zwei Meter zu schneiden. Rohre werden nach und nach in den Boden eingebracht und mit Fäden befestigt. Sie können Ölfarbe verwenden, um Fugen oder Klempnerband abzudichten.

Zur Sicherung der Verbindung können auch Kupplungen verwendet werden. Wenn die Struktur nicht luftdicht ist, reißt sie einfach. Vergessen Sie nicht, dass der Durchmesser der Spitze größer sein muss als der Durchmesser des Rohrs. Am Ende des Rohrs müssen Sie eine Filternadel installieren. Es ist notwendig, die Versorgung mit sauberem Wasser sicherzustellen und das Brunnensystem vor Schmutz zu schützen.Die Nadel besteht vorzugsweise aus Metall oder direkt aus dem Material des Rohres. Um eine Filternadel herzustellen, müssen Löcher mit einem Durchmesser von 7 mm in das Rohr gebohrt werden. Löcher müssen in einem Schachbrettmuster sein. An den Löchern ist ein Edelstahlgitter befestigt. Anstelle eines Deckels wird am Ende der Pfeife eine scharfe Spitze angebracht, die etwas breiter sein muss als die Pfeife selbst. Für einen Speer ist es am besten, Zinn zu wählen.

Blei sollte nicht verwendet werden, da es das Wasser stark verunreinigt und es einfach zum Verzehr ungeeignet macht.

Eine Brunnennadel kann auf verschiedene Arten konstruiert werden: Sie kann gehämmert oder gebohrt werden. Um die Struktur in den Boden zu treiben, benötigen Sie einen Antriebsturm, und Sie müssen die ganze Zeit Wasser direkt in das Rohr gießen. Wenn das Wasser dann abrupt in den Boden fließt, kann die Struktur im Boden vergraben werden. Wenn es weitere 50 cm abfällt, können Sie die Pumpe anschließen.

Bei der Fahrmethode besteht die Möglichkeit, die Struktur auf einem Stein zu beschädigen oder nicht in den Grundwasserleiter zu gelangen. Bohren ist in dieser Hinsicht zuverlässiger, aber Sie benötigen eine spezielle Ausrüstung.

Zuerst müssen Sie den Standort bestimmen. Der Brunnen kann sich sowohl auf der Straße als auch im Keller des Raumes befinden. Danach müssen Sie ein Loch mit einer Breite und Tiefe von einem Meter graben. Die oberste Erdschicht kann mit einer Bohrmaschine entfernt werden. Danach können Sie anfangen, ein Rohr in den Boden zu hämmern. Dies erfordert eine Belastung von ca. 35 kg. Passende Pfannkuchen von der Bar. Das Rohr muss in die Mitte der Grube geführt werden. Wenn das Rohr in den Boden eintritt, muss das zweite Segment angeschraubt und weitergearbeitet werden. Beim Erreichen des Grundwasserleiters müssen Sie den Filter spülen. Schmutzwasser muss mit einer Pumpe entfernt werden. Der Standort in der Nähe des Brunnens ist betoniert.Dann können Sie den Brunnen an die Wasserversorgung anschließen.

Der abessinische Brunnen ist die einfachste Wasserstruktur zum Selbermachen, die keine erheblichen Kosten erfordert und ganz einfach drinnen oder auf der Baustelle zu machen ist.

Zusammenfassend muss gesagt werden, dass Sie, wenn Sie für einen bestimmten Zweck einen Brunnen im Land bauen müssen, alle erforderlichen Materialien und Werkzeuge vorbereiten, den Boden bestimmen, die Möglichkeiten des bevorstehenden Entwurfs analysieren und verschiedene Arten von Brunnen untersuchen müssen Bohrer und Bohrgeräte, und stellen Sie diese selbst her.

Sorten von Borax

Für hausgemachte Bohrgeräte werden zwei Haupttypen von Schneidgeräten ausgewählt. Dies sind ein Spiralbohrer und ein Löffelbohrer.

Spiralbohrer

Der Spiralbohrer hat einen zweiten Namen – Schlangenbohrer. Es ist eine Stange mit einem Durchmesser von 40-60 mm aus strapazierfähigem Metall mit einem spitzen Ende und zwei Blechmessern (halbierte Scheiben) mit einer Dicke von 1,5-4 mm, die in einem Winkel von 20 Grad zur Achse der Stange angeordnet sind .

Dieser Bohrertyp kann später für Garten- und Bauarbeiten im Erdreich mit geringer Eindringtiefe verwendet werden.

Löffelbohrer

Ein Löffelbohrer oder ein Löffelbohrer wird zum Bohren tieferer Brunnen als ein Spiralbohrer bis zu einer Tiefe von 15 bis 20 m verwendet Es ist ein Metallzylinder aus einem dickwandigen Rohr. Der Zylinder ist 60 bis 100 cm lang und hat einen vertikalen (manchmal spiralförmigen) Schlitz. Der Rohrdurchmesser entspricht dem Durchmesser des Bohrlochs und wird basierend auf der Platzierung der erforderlichen Ausrüstung im Bohrloch ausgewählt. Ein Schnitt in den Zylinder ist notwendig, um Erde von den Seitenwänden des Brunnens zu entfernen.Ein dicker Bohrer mit einem Durchmesser von 16-32 mm oder eine schmale Stahlplatte von 10-15 cm Länge wird an den Boden des Zylinders geschweißt, um die Bohrrichtung vorzugeben und beizubehalten. Der Bohrzylinder befindet sich auf einer vertikalen Stange mit einem Versatz von 10-15 mm von seiner Achse. Der Versatz dient dazu, den Bohrlochdurchmesser größer als den Durchmesser des Bohrers selbst zu machen. Diese Exzentrizität ermöglicht es Ihnen, den Löffelbohrer in den Mantelrohren vorzuschieben und deren Installation bereits während des Bohrens durchzuführen, was wiederum die Wände des Brunnens vor Zerstörung schützt.

Bohren von Löchern für Stangen zum Selbermachen

Das Graben von Löchern für die Installation von Gestellen erfordert vorläufige Berechnungen, bei denen auf der allgemeinen Zeichnung die Position zukünftiger Stützen angegeben ist. Der Durchmesser der Schneidkante des verwendeten Geräts sollte etwas größer sein als der des zu installierenden Pfeilers.

Manuelles Lochbohren

Das Bohren von Löchern beginnt mit der Markierung des Standorts, und an den Stellen zukünftiger Löcher wird die oberste Bodenschicht mit einer Bajonettschaufel gelockert.

Außerdem wird das Bohrwerkzeug an der vorbereiteten Stelle streng senkrecht zur Bodenoberfläche installiert. Jetzt müssen Drehbewegungen mit Druck ausgeführt werden, Druck auf das Werkzeug von oben nach unten.

Höchstwahrscheinlich wird sich das Gerät nach den ersten 0,4 Metern Betrieb nicht ruhig weiterbewegen können. Dann müssen Sie das Werkzeug herausziehen, einen Eimer Wasser in den frei gewordenen Raum gießen und etwa eine halbe Stunde einwirken lassen.

Um den Vorgang zu beschleunigen, dürfen gleichzeitig mehrere Aussparungen gleichzeitig gebildet werden, wobei der erforderliche Abstand eingehalten wird. Das heißt, ein Loch ganz graben, es mit Wasser füllen und ein zweites bohren. Fahren Sie fort, bis das gewünschte Ergebnis erreicht ist.

Bevor Sie die Säulen installieren, müssen Sie die Übereinstimmung aller Löcher überprüfen.

Achten Sie darauf, eine einzelne Grabtiefe einzuhalten, die mit einem Maßband oder einer Holzstange der gewünschten Länge kontrolliert werden kann. Oder nehmen Sie ein kleines schmales Stück Brett, machen Sie eine Markierung und messen Sie die Größe der Aussparung. Bei Mangel muss trotzdem gebohrt werden und bei zu viel kann der Überschuss einfach vergraben werden.

Merkmale der Verwendung von Automatisierungswerkzeugen zum Bohren

Verschiedene automatisierte Geräte sollen die Arbeit erleichtern und das Bohren von Löchern für Stangen beschleunigen

Aber es ist wichtig, Bedingungen für maximale Sicherheit und Kontrolle zu organisieren.

Das Hauptziel der Automatisierung besteht darin, die Effizienz der Bemühungen zu erhöhen, die durch den vorhandenen Mechanismus unternommen werden.

Es ist auch notwendig, die Komplexität der Zusammenstellung des Motors zu berücksichtigen: Überwachen Sie den ausreichenden Kraftstoffstand oder den Zustand der elektrisch leitfähigen Leitungen, die Schmiermittelmenge an den Teilen, schärfen Sie regelmäßig die Schneide und so weiter.

TISE-Technologie

TISE-Spezialgeräte werden zum Bohren von Löchern für eine Säulen- oder Pfahlgründung verwendet. Die Abkürzung steht für Technik des individuellen Bauens und Ökologie.

Das Wesentliche dieser Entwicklung ist das Vorhandensein einer Klappklinge am Ende der Bohreinheit, die es ermöglicht, den unteren Teil des Lochs mit einer Verlängerung herzustellen. Manchmal erreicht der Unterschied zwischen den Durchmessern von Ober- und Unterseite das Zwei- oder Dreifache, wodurch ein birnenförmiger Raum entsteht.

Es ist wichtig, den Abstand zwischen den Säulen einzuhalten. Als Stützen können Sie Kunststoffrohre, hohle PVC-Produkte einsetzen

Kunststoff wird der erwarteten Belastung perfekt standhalten, da das Innere hohl ist und verstärkt und mit Zement gefüllt werden kann.

Jede Spannweite des Zauns wird separat an den fertigen Stützen befestigt.

Der Selbstbau des Zauns sollte mit einer vollständigen Einarbeitung in die Arbeitstechnologien beginnen, damit das Ergebnis eine qualitativ hochwertige Konstruktion ist. Nur sorgfältige Arbeit, kombiniert mit dem Wissen, wie man die Säulen richtig installiert, hilft dabei, einen langlebigen Zaun zu bauen, der seinen beabsichtigten Zweck voll erfüllt. Bei fehlenden Informationen können Sie jederzeit den Rat eines Spezialisten einholen.

Es ist möglich, das Funktionsprinzip der TISE-Technologie besser kennenzulernen, indem Sie sich die folgende Videodatei ansehen:

Arten von Bohrern zum unabhängigen Bohren von flachen Brunnen in einem Sommerhaus

Die Wahl des Bohrverfahrens hängt von der Feuchtigkeit des Bodens, seiner Fließfähigkeit und Härte ab. In dichten Lagen, die nicht mit Oberwasser übersättigt sind, ist die Schlachtung im Drehschneckenverfahren einfacher durchzuführen. Als Bohrspitze wird ein Spiralbohrer oder ein Bohrlöffel verwendet - Metallstangen mit einem spiralförmigen oder gestuften Blütenblatt-Schneidelement. Der Löffel ist zusätzlich mit einem Behälter ausgestattet, um den Ton im Werkzeug zu halten und zu verhindern, dass er in das Fass fällt.

Handgemachter hausgemachter Spiralbohrer

Ein klassischer Do-it-yourself-Spiralbohrer wird auch in selbstgebauten Elektro- oder Gasbohrern für Brunnen verwendet. Das Werkzeug ist mit einem Elektromotor (Schraubendreher, Bohrer, Locher) oder einem Kettensägenkörper verbunden. Es ist viel einfacher und schneller, mit einem solchen Gerät zu arbeiten als manuell.

Bei sandigen oder lehmig-sandigen Schichten, zähflüssigem Boden mit viel Wasser, losem bröckelndem Gestein ist das Schlagverfahren (Seilschlag) besser geeignet. Um bis zu 20 m zu passieren, werden Spitzen verwendet, die nach dem Aufprall unter ihrem eigenen Gewicht tief in den Fels eindringen.Der Ton bleibt im Behälter und steigt an die Oberfläche. Mit Ihren eigenen Händen können Sie alle Bohrer herstellen, die bei der Schlagmethode von Bohrlöchern verwendet werden:

Glas, Ausdehnungsglas.

Filternadel.

Zhelonka.

Der Bailer lässt sich ganz einfach selber machen

Wie man einen Bohrer für einen Brunnen macht - nützliche Tipps

Die Erstellung einzelner Brunnen gilt als eine der einfachsten, da ihre Tiefe normalerweise nicht mehr als 15 bis 20 Meter beträgt. Manchmal kann es weniger sein, wenn der Grundwasserleiter früher erreicht wurde. Für diese Arbeit Sie brauchen kein engagiertes Team von Fachleuten. Sie können die ganze Arbeit leicht selbst erledigen, wenn Sie spezielle Geräte verwenden, die Sie mit Ihren eigenen Händen hergestellt haben.

Dazu müssen Sie einige Fähigkeiten im Umgang mit Metall haben. Es geht nicht um etwas Globales. Sie werden mit minimalen Fähigkeiten zurechtkommen. Natürlich können Sie mit einem selbstgebauten Bohrer keine harten Felsen bohren, aber es wird Ihnen definitiv gelingen, einen gewöhnlichen Brunnen in den Boden zu bohren.

• Löffelbohrer;
• Spiralschraube.

Einen Löffelbohrer machen

Ein solcher Bohrer sollte wie ein Stahlzylinder aussehen, der mit einer speziellen Spirale ausgestattet ist. Seine Spitze ist mit einem Stahleimer ausgestattet. Also, machen wir uns an die Arbeit.

1. Die gesamte Arbeit des Bohrers wird von der Spitze übernommen, an deren Ende es wünschenswert ist, einen großen Bohrer für Metall zu schweißen.
2. Die Achse des Zylinders darf nicht mit der Achse der Basis und der Achse des Bohrers zusammenfallen. Somit schneidet der Zylinder die Bodenmasse entlang der Wände. Wenn Sie über die Abweichung sprechen, müssen Sie klarstellen, dass dies anderthalb Zentimeter sind. Es ist kein großer Versatz erforderlich, da die beim Bohren erzeugte Last sehr groß ist.
3. Die Länge des Zylinders aus Stahlblech sollte 70 Zentimeter nicht überschreiten.Je nach Fließfähigkeit des Bodens muss der Spalt im Zylinder angepasst (reduziert) werden.
4. Der Bohrvorgang muss periodisch unterbrochen werden, um das angesammelte Erdreich zu extrahieren.
5. Wenn wir den Löffelbohrer und die Schraube vergleichen, wird es viel schwieriger, den ersten herzustellen. Dazu benötigen Sie einen großen Metallzylinder. Außerdem sollten die Wände darin dick sein.

Löffelbohrer

Ein Löffelbohrer wird auf keinem Boden verwendet. Die Wahl fällt auf nassen Sand oder lockeren Boden.

Wie man einen Bohrer unter Wasser macht

Um mit Ihren eigenen Händen einen Bohrer unter Wasser zu machen, müssen Sie alle Feinheiten und Prinzipien seiner Funktionsweise verstehen. Beispielsweise sollte ein elementarer solcher Bohrer, der nicht einmal mit einer Schraubenspirale ausgestattet ist, folgende Elemente enthalten:

• Bohren Tuch;
• Griff.

Bei der Auswahl eines Materials für die Herstellung eines Griffs können Sie ein haltbares Metallrohr verwenden. Aber es sollte nicht zu dünn sein - 3-5 Zentimeter im Durchmesser. Wenn kein solches Rohr in der Nähe ist, verwenden Sie einen Baum.

Ein einfacher Unterwasserbohrer

Um eine Bohrklinge herzustellen, benötigen Sie einen Stahlstreifen. Auf einer Seite muss ein spezielles Loch für den Griff gemacht werden. Andererseits - ein Tipp. Wenn sie gedreht wird, gräbt diese Spitze die Erde und drückt sie nach oben. Sie müssen es nur regelmäßig herausziehen. Dieser Vorgang muss wiederholt werden, bis die erforderliche Bohrlochtiefe erreicht ist.

Die Schritt-für-Schritt-Fertigung eines Bohrers sieht etwa so aus.

Schritt 1. Bereiten Sie einen eineinhalb Meter langen Stahlstreifen mit einer Dicke von 1 Zentimeter vor.

Schritt 2. Dann müssen Sie an einem Ende des Streifens ein Loch machen. Dies geschieht in einem Abstand von acht Zentimetern vom Ende.

Schritt 3. Machen Sie am anderen Ende einen Stiftring.

Schritt 4Erstellen Sie auf der Rückseite ein Oval aus Metall, indem Sie das Metall begradigen.

Schritt 5. Machen Sie eine scharfe Spitze, indem Sie den unnötigen Teil des Streifens abschneiden.

Schritt 6. Schärfen Sie die resultierende Spitze.

Schritt 7 Biegen Sie die Seiten in verschiedene Richtungen.

Schritt 8. Machen Sie einen Bohrergriff, indem Sie ein Metallrohr in den Ring stecken, den Sie gemacht haben.

Mit diesem selbstgebauten Bohrer können Sie überall problemlos den notwendigen Brunnen bohren.

Bohren eines Brunnens mit einem Eisbohrer

Es gibt eine Bohrmethode, die nur minimale finanzielle Investitionen erfordert. Dies ist das Bohren von Brunnen von Hand mit Hilfe eines Eisbohrers. Das Werkzeug dient als Bohrer, zum Bau werden selbstgefertigte Stäbe verwendet.

Als Bohrer dient das Eispickelmesser, als Verlängerungsstangen können Stahlrohre mit einem Durchmesser von bis zu 25 mm verwendet werden. Um den Vorgang zu beschleunigen, werden verstärkte Messer an die gewundenen Kanten der improvisierten Schnecke geschweißt

Benötigt werden unter anderem Futterrohre zur Herstellung des Bohrlochs, eine Schaufel und ein Gerät zum Entfernen von Bohrklein aus der Baustelle.

Das Bohren mit einem aus einem Eisbohrer hergestellten Bohrer umfasst die folgenden Vorgänge:

• Ausbildung. Wir graben eine Führungsvertiefung: ein zwei Bajonette tiefes Loch.
• Wir senken den Bohrer in die entstandene Aussparung und fangen an, ihn mit der Schraubenanzugsregel in den Boden zu schrauben. Es ist zu beachten, dass das Werkzeug nach jeweils drei oder vier Umdrehungen an die Oberfläche entfernt und gereinigt wird.
• Nachdem der erste Meter in die Tiefe gegangen ist, beginnen wir mit der Bildung des Stammes.Dazu wird ein Mantelrohr in den Brunnen abgesenkt, dessen Durchmesser etwas größer sein sollte als der Durchmesser des Bohrers. Wählen Sie am besten leichte Kunststoffteile, die mit Gewinden zum Anschluss ausgestattet sind.
• Wenn das Bohrwerkzeug beginnt, bis zu seiner vollen Höhe in das Gesicht abzusinken, befestigen wir eine Verlängerungsstange daran. Dies kann auf zwei Arten erfolgen: Schrauben Sie das Teil, wenn ein Gewinde vorhanden ist, oder verlängern Sie es mit einer Stahlstiftstange, wenn es nicht vorhanden ist.
• Im Laufe der Arbeit setzen wir die Bildung des Gehäusestrangs fort. Sobald etwa 10-15 cm des Rohres auf der Oberfläche verbleiben, befestigen wir das nächste daran. Die Verbindung muss stark sein. Dies geschieht in der Regel durch Auffädeln oder Löten.
• Überprüfen Sie regelmäßig die Vertikalität des Stammes. Wenn der Bohrer anfängt, gegen die Wände des Gehäuses zu schlagen, richten wir die Struktur mit Holzkeilen aus. Sie bleiben zwischen Boden und Gehäuse stecken.
• Nachdem Wasser im Brunnen aufgetreten ist und beschlossen wurde, die Arbeit einzustellen, installieren wir einen Filter und füllen die Lücke zwischen dem Boden und dem Gehäuse sorgfältig mit Kies.

Der Verrohrungsstrang kann auch nach Abschluss der Bohrarbeiten installiert werden. In diesem Fall werden Kunststoffrohre in den Brunnen eingeführt und nach dem Absenken des vorherigen Teils in Reihe geschaltet. Dies ist nicht der rationellste Weg, da Sie das Bodenloch erneut vom Schlamm reinigen müssen.

Kunststoffrohre sind sehr leicht, stark genug und kostengünstig, daher werden sie am häufigsten für Brunnengehäuse gewählt.

Die Erfahrung zeigt, dass das Bohren eines Brunnens mit eigenen Händen durchaus möglich, wenn auch recht arbeitsintensiv ist. Der Fall sollte mit aller Verantwortung übernommen werden: Wählen Sie die Bohrmethode richtig, wählen Sie die erforderlichen Materialien aus, lesen Sie die Anweisungen und machen Sie sich dann an die Arbeit. Das Ergebnis der Bemühungen wird sauberes Wasser aus unserem eigenen Brunnen auf dem Gelände sein.

Wie man einen hausgemachten Erdbohrer mit einem Motor herstellt

Wenn Sie sich für eine Bohrmaschine interessieren, die mit minimalem menschlichen Aufwand automatisch funktioniert, dann gibt es mehrere Ideen, beispielsweise von einer Kettensäge. In diesem Fall sollten Sie alles richtig machen, um sich nicht zu verletzen.

Zunächst wird die Motorleistung berechnet. Der Motor der Kettensäge hat eine hohe Drehzahl. Wenn sich der Bohrer mit einer solchen Geschwindigkeit dreht, ist es äußerst schwierig, eine solche Maschine zu steuern. Außerdem wird der Motor stark belastet.

Sie können alle Details dieser Entwicklung erfahren, indem Sie sich das vorbereitete Video ansehen. Es erzählt ausführlich, wie man eine Bohrmaschine auf Basis einer Kettensäge herstellt:

Außerdem gibt es Handwerker, die beim Bohren kleiner Brunnen den Hammermotor einsetzen.

In diesem Fall ist es wichtig, die richtige Düse zu machen und die Größe des Bohrgeräts zu berechnen. Hier können Sie auch die Details dieses Wunders sehen:
