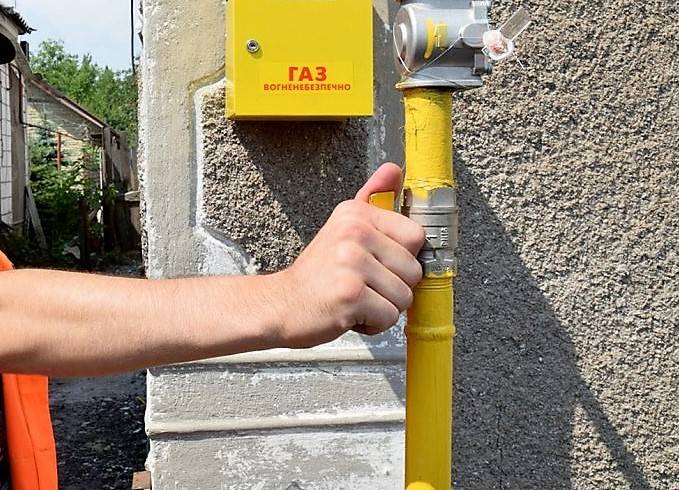

So isolieren Sie eine Gasleitung auf der Straße vor Kondensat: Eine Übersicht der besten Materialien und Installationsanweisungen

Heizungen zur thermischen Isolierung eines Schornsteins

Gemäß den Vorschriften dürfen nur nicht brennbare Materialien zur Isolierung des Schornsteins verwendet werden, um die Brandsicherheit des Bauwerks zu gewährleisten. Unter den beliebten Mitteln zur Wärmedämmung von Rauchkanälen werden 3 Kategorien unterschieden - Gips, Schlacke und Steinwolle.

Gips

Wenn Sie planen, einen gemauerten oder steinernen Schornstein auf der Straße zu isolieren, können Sie einen hitzebeständigen Putzmörtel verwenden. Um die Endbearbeitungsmischung aufzutragen, muss die Oberfläche mit einem Metallgitter verstärkt werden.

Ziegelbruch oder Schlacke

Wenn ein gemauerter Kanal oder ein eiserner Schornstein isoliert werden soll, wird aus improvisierten Mitteln eine Ummantelung konstruiert, und die Hohlräume werden mit zerbrochenen Ziegeln oder anderem nicht brennbarem Material gefüllt.

Steinwolle

Bei der Entscheidung, wie ein Rauchabzugsrohr aus Metall mit eigenen Händen isoliert werden soll, bevorzugen sie meistens Basaltwolle. Interessant sind Isolationsmöglichkeiten in Form von Zylindern: Das Material wird mit einem anderen Innenschnitt präsentiert. Sie können auch Basaltmatten verwenden. Wärmeschutz aus Steinwolle wird um ein Eisenrohr gewickelt und mit Klammern oder Metalldraht befestigt. Darüber hinaus ist das Design mit einem versiegelten Stahlgehäuse ausgestattet.

Basaltwolle

Dämmung für Schornsteinrohre und ihre Vorteile

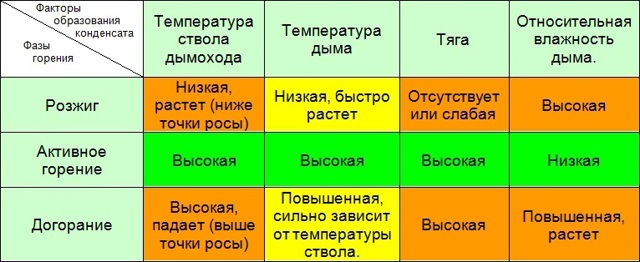

Taupunkt von isoliertem und nicht isoliertem Schornstein

Viele Anwender fragen sich immer wieder: Muss das Schornsteinrohr von außen gedämmt werden? Natürlich hat das gedämmte Rohr eine Reihe positiver Eigenschaften. Wie bereits erwähnt, reduziert eine rechtzeitige Wärmedämmung des Schornsteins die negativen Auswirkungen vieler Faktoren, die sich nachteilig auf das Herstellungsmaterial auswirken.

Es ist sehr wichtig, die richtige Dicke der Schornsteinisolierung zu wählen. So werden Sie das Problem mit Kondensat vollständig beseitigen, denn

der Taupunkt verschiebt sich auf den Rohrabschnitt, der über der Dachebene liegt.

Darüber hinaus erfüllt der Kaminofen eine Reihe wichtiger Funktionen:

1. Wärmeisolierende Materialien verhindern, dass sich Feuchtigkeit an den Rohrwänden ansammelt.Aufgrund des gleichen Temperaturregimes des Schornsteins und der Verbrennungsprodukte kann keine Kondensation auftreten und alle Schadstoffe werden nach außen entfernt.
2. Der Wert der Grenztemperaturdifferenz zwischen den Heizgasen und dem Abgaskanal wird reduziert.
3. Gekennzeichnet durch Energieeinsparung. Während des Betriebs nimmt der isolierte Schornstein eine kleine Menge Energie auf, die bei der Verbrennung von Brennstoff erzeugt wird. Dies reduziert den Verbrauch von Brennstoff und Energie, die für die Aufrechterhaltung einer konstanten Temperatur im Ofen aufgewendet werden.
4. Das Design der Rauchkanäle wird langlebiger.

Lesen Sie hier mehr über Edelstahlrohre.

Sorten von Materialien

Stoff für Isolierung von Schornsteinrohren Das Heizsystem von Privathäusern wird anhand des Schornsteintyps, seines Standorts sowie des Herstellungsmaterials ausgewählt:

• zerbrochener Ziegelstein;
• Gips;
• Mineralwolle;
• Holzschilde;
• Beton;
• Metallgehäuse.

Bei der Durchführung der Isolierung müssen Sie die Sicherheitsregeln strikt befolgen

Das ist sehr wichtig Schornsteindämmung war nicht brennbar. Dies liegt daran, dass die Temperatur der Isolierung während des Betriebs des Heizgeräts bis zu 100-150 ° C erreicht und in dem Bereich, in dem das Rohr durch die Decke austritt, noch höher sein kann

Wenn die Arbeiten an der Isolierung des Rohrs von einer Person ausgeführt werden, ist es besser, einem leichteren und festeren Material den Vorzug zu geben. Andernfalls müssen Sie sich während des Erwärmungsprozesses einer Reihe von Schwierigkeiten stellen, die sich negativ auf das Endergebnis auswirken.

Betrachten Sie nun die beliebtesten Isolierungsmethoden:

1. Gips wird verwendet, um Schornsteine ​​​​aus Ziegeln und Stein zu isolieren.Eine vorbereitete verstärkte Oberfläche wird mit einer Lösung bedeckt.
2. Um einen gemauerten Schornstein zu isolieren, wird am häufigsten gebrochener Ziegel verwendet. Das Material wird in eine Ummantelung gegossen, die um den Schornstein herum befestigt wird. Der Mindestabstand zum Schornstein beträgt 60 mm. Es gibt Zeiten, in denen Schlacke anstelle von Ziegelbruch verwendet wird.

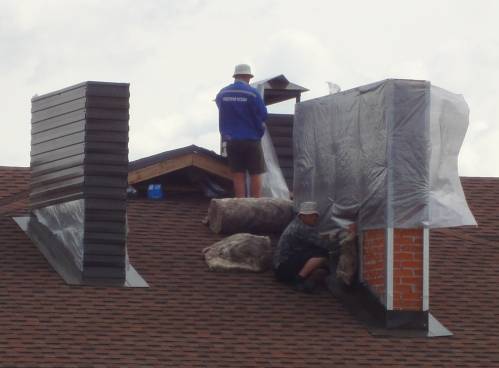

3. Schornsteindämmung mit Basaltwolle über dem Dach. Solches Material ist sehr gefragt, es wird in Form von Matten / Zylindern mit unterschiedlichen Innenabschnitten hergestellt. Das Material wird in der Nähe des Schornsteins gewickelt und an Stahlcrimpklemmen befestigt. Das Material ist preiswert und nimmt hinsichtlich Qualität und Effizienz eine Spitzenstellung ein.

Feuerfeste Isolierung

Derzeit ist in Privathäusern das wichtigste Glied im Heizsystem der Fabrikkessel, dessen Schornstein aus Metall oder Asbestzement besteht.

Die feuerbeständige Isolierung eines Schornsteins aus Asbestzement erfolgt durch Beschichtung der Außenseite des Rohrs mit Materialien mit hoher Wärmedämmleistung. Der Bereich, der sich über der Zwischenbodenüberlappung befindet, muss gut von Schmutz gereinigt und dann Mineralwolle verlegt werden. Danach muss die gesamte Struktur in ein Stahlgehäuse gelegt werden.

Vergessen Sie bei der Verwendung von nicht brennbarem feuerfestem Material zur Isolierung des Schornsteins nicht, dass der Mindestabstand zwischen der Außenwand des Rohrs, das für die Entfernung von Gasen verantwortlich ist, und der Innenwand des Gehäuses 60 mm betragen sollte.

Verfahren zum Isolieren eines Metallschornsteins

Schornsteine ​​unterschiedlicher Art und Ausführung erfordern unterschiedliche Dämmmethoden. Je nach Zweck des Schornsteins gibt es Arten der Isolierung.

Wie umwickelt man Ofen- oder Kaminrohre aus Metall?

Stahlschornsteine ​​können für dekorative Öfen und Kamine verwendet werden, die nicht als permanente Heizquelle fungieren. Es reicht aus, einen solchen Schornstein mit einer Schicht Putzmörtel zu isolieren. Dieses Verfahren wird hauptsächlich zum Isolieren von gemauerten Schornsteinen verwendet, es ist jedoch auch eine Variation möglich, die für Metallrohre berechnet wird.

Die Mischung wird aus einer speziellen Mischung und Wasser hergestellt. Technisch korrekt wäre es, zunächst Wasser in den Mischbehälter zu füllen und dann die Trockenmischung dort hinzuzugeben. Nach dem Schlagen mit einem Baumischer sollte eine homogene dichte Masse erhalten werden.

Um ein Kaminrohr oder einen dekorativen Ofen zu isolieren, können Sie Spezialputz verwenden

Die Lösung wird mit einem Spachtel auf die punktuell zu isolierende Fläche aufgetragen. Mörtelklumpen müssen gleichmäßig über die gesamte Rohrfläche verteilt werden. Diese Abschnitte werden benötigt, um den Verstärkungsrahmen des Glasfasernetzes darauf zu befestigen. Ohne Rahmen kann eine dicke Putzschicht schnell reißen und unbrauchbar werden.

Zunächst wird neben dem Kanal eine grobe Putzschicht auf den Verstärkungsrahmen aufgetragen. Nach dem Auftragen der Hauptputzdicke kann eine letzte Deckschicht gebildet werden.

Wie isoliert man die Metallrohre des Schornsteins eines Gaskessels?

Die Isolierung von funktionierenden Schornsteinen mit Ihren eigenen Händen kann in einem "Sandwich" -Design erfolgen. Diese Methode ist die beliebteste und effektivste, um die Struktur vor Kondensation zu schützen und Energie zu sparen. Das Design des Sandwich-Schornsteins besteht aus zwei Metallrohren und einer Schicht Mineralwolle dazwischen.Außerdem ist ein Rohr mit großem Durchmesser in diesem Fall eine Schutzhülle, während ein kleineres Rohr ein Schornstein ist.

Ein derart isoliertes Kaminrohr ist nicht brandgefährlich, da die Wickelschicht durch Edelstahl oder verzinktes Eisen geschützt ist.

Mineralwolle kann verwendet werden, um sowohl die Innenseite als auch die Außenseite des Schornsteins zu isolieren

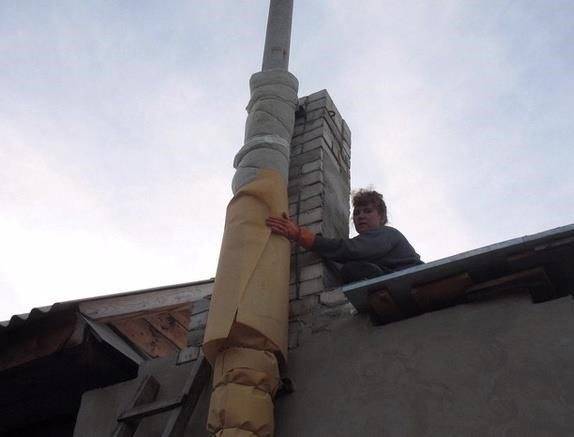

Die Bildung der Sandwich-Schornsteinstruktur erfolgt in mehreren Stufen:

• in die Überdachung und das Dach selbst werden Löcher gebohrt, deren Durchmesser 25 cm größer ist als das Schornsteinrohr;
• ein Metallschornstein sollte mit einer mindestens 5 cm dicken Schicht Basaltwolle (eine praktischere Sorte von Mineralwolle) isoliert werden.Die Wicklung wird überlappt;
• die Isolierung wird mit Stahldraht befestigt, der mehrmals um das Rohr gewickelt werden muss;
• von einem größeren Rohr wird ein Mantel aufgesetzt. Wenn das Gehäuse aus einem dünnen Eisenblech besteht, wird es mit Klebeband und Zurrgurten befestigt.

Nachdem Sie sich vergewissert haben, dass die Isolierung korrekt ausgeführt wurde und keine unfixierten Verbindungen vorhanden sind, können Sie isolierte Rohre durch ein Loch im Dach auf die Ofendüse legen. Nach Abschluss der Installationsarbeiten zum Anschluss des Schornsteins an die Wärmequelle muss das die Steigleitung umgebende Blech mit nicht brennbarem Material gefüllt werden. Hierfür wird Blähton, Asbest oder Ton verwendet.

Heutzutage gibt es viele Möglichkeiten, ein Schornsteinrohr zu isolieren. Diese Arbeiten können unabhängig voneinander durchgeführt werden, die Auswahl einer Heizung für Schornsteinrohre ist ebenfalls recht einfach. Die Hauptsache ist, dass das Design des Schornsteinsystems alle notwendigen Anforderungen erfüllt. Andernfalls kann die Wärmedämmung zu einer absolut sinnlosen Geldverschwendung werden.

Wege zu kämpfen

Mit folgenden Tipps vermeiden Sie Notfälle und verhindern das Einfrieren von Abwasserrohren im Erdreich:

Die Verlegung der Abwasserleitung muss bis zu einer bestimmten Tiefe erfolgen. Es wird empfohlen, es unter dem Gefrierpunkt zu platzieren. Tatsache ist, dass die Temperaturindikatoren auf diesem Niveau 1-2 ° C nicht unterschreiten. Dieser Indikator ist optimal und ermöglicht es Ihnen, Arbeiten ohne Verwendung von Isoliermaterialien durchzuführen. Wenn die Arbeit von Laien ausgeführt wird, wird diese Regel nicht eingehalten. Rohre werden über dem Gefrierpunkt verlegt, was bei starkem Frost zu einer ungewöhnlichen Situation führen und zu einem Durchbruch führen kann. Diese Art der Vertiefung ist erforderlich, wenn die Kanalisolierung in einem Privathaus durchgeführt wird und die Eigentümer nicht dauerhaft hier wohnen.
Es sollten spezielle Materialien zur Wärmedämmung verwendet werden. Die Rohre werden sorgfältig mit einem Material mit hohen Wärmedämmeigenschaften ummantelt. Es verlangsamt den Abkühlungsprozess und den Wärmeabfluss. Rohre werden auch mit einem speziell für diesen Zweck entwickelten Elektrokabel beheizt. Wenn es notwendig ist, ein frostgefährdetes Gerät zu isolieren, wird die Neigung der Rohre ausgeführt. Sie beträgt mindestens 2 cm pro Meter. Gleichzeitig wird außerhalb des Rohrs ein elektrisches Kabel verlegt, das die Funktionen einer Heizung erfüllt. In seiner Abwesenheit frieren die Rohre durch und das gefrorene Wasser in ihnen bildet Eisstaus.

Dadurch versagt die Kanalisation.
Es ist wichtig, die Lüftungsrohre richtig zu isolieren. Sie befinden sich außerhalb und werden vom Kanalsteigrohr an die Dachoberfläche gebracht.Einige von ihnen kommen aus dem Untergrund und dienen der Belüftung einer Klärgrube oder von Abwassertanks.

Wenn die Abwässer verdunsten, setzen sie sich an den Innenseiten der Rohre ab. Mit der Zeit frieren sie ein und füllen das gesamte System. Anwohner beginnen den Gestank aufgrund einer ausgefallenen Lüftungsanlage zu riechen. Die Situation kann korrigiert werden, indem ein Eimer Wasser in ein gefrorenes Steigrohr gegossen wird. Erst danach sollte es isoliert werden. Wenn ein elektrisches Kabel zur Isolierung verwendet wird, muss es in einer Wellung verpackt werden. Ein Plastikbehälter tut es auch. Dadurch wird die Langlebigkeit des Lüftungssystems sichergestellt.

Einige von ihnen kommen aus dem Untergrund und dienen der Belüftung einer Klärgrube oder von Abwassertanks. Wenn die Abwässer verdunsten, setzen sie sich an den Innenseiten der Rohre ab. Mit der Zeit frieren sie ein und füllen das gesamte System. Anwohner beginnen den Gestank aufgrund einer ausgefallenen Lüftungsanlage zu riechen. Die Situation kann korrigiert werden, indem ein Eimer Wasser in ein gefrorenes Steigrohr gegossen wird. Erst danach sollte es isoliert werden. Wenn ein elektrisches Kabel zur Isolierung verwendet wird, muss es in einer Wellung verpackt werden. Ein Plastikbehälter tut es auch. Dadurch wird die Langlebigkeit des Lüftungssystems sichergestellt.

Isolierung von Rohrleitungen nach SNiP

Bei Arbeiten an Ausrüstung und Installation von Rohrleitungen müssen die Normen von SNiP eingehalten werden.

Was ist SNiP? Dies sind Baunormen und Regeln für die Organisation der Bauproduktion, für die Einhaltung von Normen, Spezifikationen und behördlichen Verordnungen.

Grundlegende Normen und Regeln für die Wärmedämmung

Wärmenetze sind eines der Hauptelemente der Fernwärme. Beim Entwurf der Wärmedämmung von Rohrleitungen müssen die Regeln und Vorschriften strikt eingehalten werden.

Vorbehaltlich SNiP wird die Wärmedämmung von Rohrleitungen qualitativ ohne Verletzung von Standards durchgeführt.

Wärmedämmung von Rohrleitungen SNiP wird für lineare Abschnitte von Rohrleitungen, Heizungsnetzen, Kompensatoren und Rohrhalterungen bereitgestellt.

Die Isolierung von Rohrleitungen in Wohngebäuden und Industriegebäuden erfordert die strikte Einhaltung von Konstruktionsstandards und eines Brandschutzsystems.

Die Materialqualität muss SNiP entsprechen, die Wärmedämmung von Rohrleitungen muss darauf abzielen, den Wärmeverlust zu reduzieren.

Die Hauptaufgaben der Wärmedämmung, Merkmale der Materialauswahl

Der Hauptzweck der Wärmedämmung besteht darin, den Wärmeverlust in Heizungsanlagen oder Rohrleitungen mit Warmwasserversorgung zu reduzieren. Die Hauptfunktion der Isolierung besteht darin, Kondensation zu verhindern.

Kondenswasser kann sich sowohl auf der Rohroberfläche als auch in der Isolierschicht bilden.

Darüber hinaus muss die Isolierung von Rohrleitungen gemäß Sicherheitsstandards eine bestimmte Temperatur an der Oberfläche der Isolierung gewährleisten und bei stehendem Wasser im Winter vor Frost und Vereisung schützen.

Die Isolierung von Rohrleitungen erhöht auch die Lebensdauer von Rohren.

Gemäß den Normen von SNiP wird die Wärmedämmung von Rohrleitungen sowohl für die Zentralheizung als auch für die Verringerung der Wärmeverluste aus den hauseigenen Heizungsnetzen verwendet. Was ist bei der Wahl der Wärmedämmung zu beachten:

• Rohrdurchmesser. Es hängt davon ab, welche Art von Isolator verwendet wird. Rohre können zylindrisch, halbzylindrisch oder weiche Matten in Rollen sein. Die Isolierung von Rohren mit kleinem Durchmesser erfolgt hauptsächlich mit Zylindern und Halbzylindern.
• Temperatur des Wärmeträgers.
• Die Bedingungen, unter denen die Rohre betrieben werden.

Arten von Heizungen

Betrachten Sie die beliebtesten und am häufigsten verwendeten Materialien für die Wärmedämmung:

1. Fiberglas. Glasfasermaterialien werden häufig für oberirdische Rohrleitungen verwendet, da sie eine lange Lebensdauer haben. Fiberglas hat eine niedrige Anwendungstemperatur und zeichnet sich durch eine geringe Dichte aus. Hochwertiges Fiberglas hat eine hohe Vibrations-, chemische und biologische Beständigkeit.

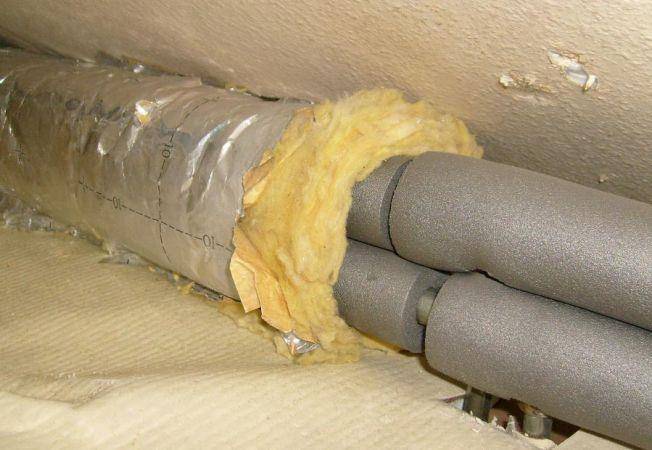

2. Mineralwolle. Die Wärmedämmung von Rohrleitungen mit Mineralwolle ist ein sehr effektiver Wärmeisolator. Dieses Isoliermaterial wird unter verschiedenen Bedingungen verwendet. Im Gegensatz zu Glasfaser, die eine niedrige Anwendungstemperatur hat (bis zu 180 ºC), kann Mineralwolle Temperaturen von bis zu 650 ºC standhalten. Gleichzeitig bleiben seine wärmedämmenden und mechanischen Eigenschaften erhalten. Mineralwolle verliert ihre Form nicht, hat eine hohe Beständigkeit gegen chemischen Angriff, Säure. Dieses Material ist ungiftig und hat eine geringe Feuchtigkeitsaufnahme.

Mineralwolle wiederum gibt es in zwei Formen: Stein und Glas.

Die Isolierung von Rohrleitungen mit Mineralwolle wird hauptsächlich in Wohngebäuden, öffentlichen und privaten Gebäuden sowie zum Schutz von beheizten Oberflächen verwendet.

1. Polyurethanschaum hat ein breites Anwendungsspektrum, ist aber ein ziemlich teures Material. Gemäß den Normen von SNiP ist die Wärmedämmung von Rohrleitungen umweltfreundlich und beeinträchtigt die menschliche Gesundheit nicht. Polyurethanschaum ist widerstandsfähig gegen äußere Einflüsse, ungiftig und ziemlich langlebig.
2. Styropor.In manchen Bereichen der Industrie ist Schaumstoff ein unverzichtbares Material, da er eine geringe Wärmeleitfähigkeit und Feuchtigkeitsaufnahme sowie eine lange Lebensdauer aufweist. Expandiertes Polystyrol ist schwer zu entzünden und ist ein ausgezeichneter Schallschutz.
3. Neben den oben genannten Materialien kann die Isolierung von Rohrleitungen auch mit anderen weniger bekannten, aber nicht weniger praktischen Heizelementen wie Schaumglas und Penoizol durchgeführt werden. Diese Materialien sind stark, sicher und nahe Verwandte von Styropor.

Korrosionsschutz und hohe Wärmedämmung von Rohren kann auch durch Wärmedämmfarbe erreicht werden.

Dies ist ein relativ neues Material, dessen Hauptvorteil darin besteht, dass es in schwer zugängliche Stellen eindringt und hohen Temperaturunterschieden standhält.

Arten von Abgaskaminen

Je nach verwendetem Material werden Gaskamine in verschiedene Typen unterteilt, während Mauerwerk praktisch nicht zum Ablassen von Gasen verwendet wird.

Ziegel werden jedoch häufig zum Binden der Abgasleitung verwendet. Dies ist kein einfacher Verblendziegel - er hat eine quadratische Form und sein innerer Teil ist ein runder Querschnitt.

Kaminrohre aus Edelstahl

Metallschornsteine ​​sind am beliebtesten. Der am häufigsten verwendete Edelstahl, der sich durch eine hohe Korrosionsbeständigkeit auszeichnet.

Schornsteinrohre aus Edelstahl sind einfach zu montieren und in jeder aggressiven Umgebung sehr korrosionsbeständig.

Die Hauptvorteile von Edelstahlkonstruktionen:

• Beständigkeit gegen kondensierte Feuchtigkeit;
• Niederschlagsbeständigkeit;
• Chemische Beständigkeit gegen Ruß aus Gasverbrennung;
• Beständig gegen hohe Temperaturen;
• Die glatte Innenfläche reduziert den Reibungskoeffizienten und sorgt für einen ungehinderten Gasdurchgang mit minimalen Rußablagerungen;
• Geringes Gewicht ermöglicht die Verwendung von Standardbefestigungen;
• Einfache Installation beseitigt die Komplexität der Arbeit mit erheblicher Zerstörung der Wände;
• Ziemlich demokratischer Wert.

Es wird nicht empfohlen, gewöhnliche Edelstahlrohre zu verwenden. Dies liegt daran, dass die Schornsteinrohre aus speziellen Edelstahlsorten bestehen, die durch das Einbringen von Legierungselementen sehr widerstandsfähig gegen Säuren sind, die durch Kondensatbildung entstehen.

Schornsteingerät gemauert

Derzeit wird ein gemauerter Schornstein viel seltener verwendet, weil. wird hauptsächlich für Steinöfen gebaut und sie werden aktiv durch Gasmodelle ersetzt. Außerdem nimmt sein Gerät viel Zeit in Anspruch.

Daneben hat der gemauerte Schornstein folgende Nachteile:

• Raue Innenfläche, die zur Ansammlung von Ruß und verringerter Traktion beiträgt;
• Nicht beständig gegen Säureangriff. Aufgrund der Hygroskopizität des Materials wird Kondensat absorbiert und schnell zerstört;
• Schwierigkeit des Aufbaus. Mauerwerk aus Stückbaustoffen nimmt viel mehr Zeit in Anspruch als die Montage von Metall- oder Keramikmodulen.

Sie können die negativen Eigenschaften eines gemauerten Schornsteins beseitigen, indem Sie eine Hülse in Form eines Asbest- oder Edelstahlrohrs einsetzen.

Schornstein aus Asbestzementrohren

Früher wurden Asbestzementrohre sehr häufig beim Bau von Schornsteinen für Gaskessel verwendet.Trotz der Porosität des Materials, der Rauheit der Innenwände und des alles andere als idealen Querschnitts ist die Beliebtheit von Asbestzementrohren auf ihre geringen Kosten zurückzuführen.

Der Schornstein aus Asbestzementrohren zeichnet sich durch einen niedrigen Preis aus, erfordert jedoch für einen zuverlässigen Betrieb eine streng vertikale Anordnung

Um diese Mängel zu vermeiden, sollte der Schornstein aus Asbestzementrohren mit abgedichteten Fugen so gerade wie möglich sein. Ein einfacher Zementmörtel reicht hier nicht aus, eingetrocknete Fugen müssen mit einem Dichtstoff behandelt werden oder es sollten spezielle Dichtschellen verwendet werden.

Im Allgemeinen ist die Arbeit einfach. Bei richtiger Abdichtung der Fugen steht ein Schornstein aus Asbestzementrohren seinem Pendant aus Edelstahl in nichts nach. Während des aktiven Betriebs hält es jedoch nicht länger als 3-5 Jahre, danach muss es obligatorisch ausgetauscht werden.

Rauchkanal aus Keramikrohren

Schornsteine ​​aus Keramikrohren zeichnen sich durch Zuverlässigkeit, Langlebigkeit, hohe Korrosionsbeständigkeit gegen aggressive Stoffe und extreme Temperaturen aus.

Beim Bau eines hohen Schornsteins aus einem Keramikrohr ist ein zuverlässiges Fundament erforderlich, da sie nach dem Schema „Radical Schornstein“ gebaut werden

Gleichzeitig haben sie jedoch ihre Nachteile - viel Gewicht, der obligatorische Bau eines separaten Fundaments und hohe Kosten. All diese Mängel von Keramikschornsteinen werden jedoch durch jahrzehntelangen zuverlässigen und stabilen Betrieb überdeckt.

Phasenisolierungstechnologie

Da es Schornsteine ​​in unterschiedlichen Ausführungen und Ausführungen gibt, beschreiben wir hier, wie man ein Schornsteinrohr aus Ziegel, Asbestzement und Stahl richtig dämmt.

Schornsteine ​​aus Asbestzement

Asbestzementrohr

Um zu verstehen, wie ein Schornstein von einem Asbestrohr isoliert wird, analysieren wir das gesamte Verfahren schrittweise und folgen den Empfehlungen professioneller Bauherren:

Zuerst müssen Sie den Arbeitsplatz gründlich von Staub und Schmutz reinigen.
Der nächste Schritt ist die Herstellung eines speziellen Faltgehäuses für die Isolierung (aus verzinktem Eisen).

Bei der Bestimmung der Parameter ist zu beachten, dass zwischen Rohr und Eisen mindestens 6 cm zur Isolierung verbleiben müssen;
Achten Sie darauf, dass ein aus mehreren Teilen zusammengesetztes Gehäuse auf das Asbestrohr aufgesetzt wird und jedes von ihnen 1,5 m nicht überschreiten sollte;
Befestigen Sie zuerst den unteren Teil des Gehäuses und füllen Sie ihn vorsichtig mit einem Dichtmittel aus. Dann wird der zweite Teil angelegt und der Vorgang wiederholt. Dieses Design muss über die gesamte Länge des Asbestrohrs verlaufen.

Dieses Design muss über die gesamte Länge des Asbestrohrs verlaufen.

Wärmedämmungsschema eines Heimmeisters

So sieht ein Asbestschornstein mit Verkleidung aus

Oft verzichten viele Besitzer von Cottages auf eine Verkleidung. Das Rohr wird einfach mit einer Rolle Mineralwolle umwickelt und mit Klammern zusammengezogen. Damit diese Isolationsmethode wirklich zuverlässig wird, sollten mehrere Schichten gewickelt werden.

Schornsteine ​​aus Stahl

Also, wir haben die Asbestrohre irgendwie herausgefunden, jetzt wollen wir sehen, wie man das Metallkaminrohr isoliert. Generell stellen viele Baustoffhersteller fertige Schornsteine ​​aus Edelstahl her. Das Design ist recht einfach und besteht nur aus zwei Rohren mit unterschiedlichen Durchmessern.

Wie isoliert man einen Metallschornstein? Nehmen Sie dazu ein Rohr mit kleinerem Durchmesser und führen Sie es in ein Rohr mit größerem Durchmesser ein. Dann wird der verbleibende Raum zwischen den Rohren mit einer der oben genannten Isolierungsarten gefüllt. Wenn Sie sich für moderne Materialien interessieren, können Sie eine Schornsteindämmung aus Basalt empfehlen, die in ihrer Struktur Mineralwolle ähnelt, aber viel praktischer und langlebiger ist.

Wärmedämmung eines Stahlschornsteins

Im Prinzip ist es viel einfacher, ein Eisenrohr zu isolieren als das gleiche Asbestrohr, daher sollte es hier keine Probleme geben.

gemauerter Schornstein

Gemauerter Schornstein

Die Isolierung eines gemauerten Schornsteins ist vielleicht die schwierigste Art von allen in diesem Artikel vorgestellten. Jetzt werden wir mehrere Optionen angeben, von denen jeder selbst auswählt, wie er einen gemauerten Schornstein isolieren soll:

Verputzverfahren. Dazu müssen Sie ein verstärktes Netz am Schornstein befestigen. Bereiten Sie dann eine Lösung aus Kalk, Schlacke und einer kleinen Portion Zement vor. Verteilen Sie die resultierende Lösung auf der gesamten Oberfläche des Schornsteins und nivellieren Sie ihn (alle Arbeiten werden in einer Schicht ausgeführt, die mindestens 3 cm betragen muss).

Wenn die Lösung trocknet, können Sie einige weitere Schichten hinzufügen und die entstandenen Risse sofort abdecken. Für ein attraktives Aussehen kann die Pfeife in Zukunft weiß getüncht oder lackiert werden.

Schema der Wärmedämmung eines gemauerten Schornsteins

Isolierung aus Mineralwolle. Dazu müssen Sie eine Rolle Basaltwolle nehmen und in Stücke schneiden, die der Größe des Schornsteinbereichs entsprechen. Anschließend wird die Isolierung mit Klebeband auf das Rohr geklebt. Der letzte Arbeitsschritt besteht darin, die Isolierung (z. B. Rocklight) mit einer zweiten Schicht aus Ziegeln oder Asbestzementplatten zu verlegen.

Der Prozess der Wärmedämmung des Schornsteins mit Mineralwolle

Viel Glück!

So schützen Sie Abwasserrohre vor dem Einfrieren

• Ingenieurwesen;
• mit Hilfe einer Heizung;
• aktiv.

Engineering-Methode

Die Ingenieurmethode ist die einfachste Lösung für die Frage, wie Abwasserrohre auf der Straße isoliert werden können. Es besteht aus Folgendem: Die Rohre werden einfach unter dem Gefrierpunkt des Bodens verlegt. Wie die Praxis zeigt, müssen sie dafür teilweise 2 m oder mehr tief verlegt werden. Je nach Klima ist die Tiefe des Lesezeichens für jede Region unterschiedlich. Implementieren Sie diese Methode wie folgt:

1. In einer bestimmten Tiefe graben sie einen Graben unter der Abflussleitung mit einer Neigung von 1 cm pro Meter ihrer Länge. Die Tiefe kann in einer speziellen Tabelle für jede Region gefunden werden.
2. Am Boden des ausgehobenen Grabens wird ein Sandkissen oder ein Kissen aus feinem Kies (Körnung nicht mehr als 20 mm) mit einer Dicke von mindestens 10 cm hergestellt.
3. Rohre verlegen.
4. Bedecken Sie sie mit einer Schicht Sand oder feinem Kies. Die Schicht sollte mindestens 20 cm über dem Rohr liegen und sorgfältig verdichtet werden.
5. Füllen Sie den Graben mit zuvor ausgehobener Erde.

Schema zum Verlegen eines Abwasserrohrs unter dem Gefrierpunkt

Methode der Wärmedämmung

Welche Isolierung ist zu verwenden - oben angegeben. Die Wahl des Materials hängt von vielen Faktoren ab, unter denen vor allem die Kosten und die Wärmedämmeigenschaften hervorzuheben sind.

Lassen Sie uns also überlegen, wie man ein Abwasserrohr richtig isoliert. Die Installation eines externen Ablaufsystems mit wärmeisolierendem Material muss in der folgenden Reihenfolge durchgeführt werden:

1. Die Stelle, an der der Graben passieren wird, ist markiert.
2. Es wird ein Graben ausgehoben, dessen Breite mindestens 60 cm betragen sollte und die Tiefe den Projektdaten mit einem Rand von 5-10 cm entsprechen sollte.Der Graben ist mit einem obligatorischen Gefälle (1 cm pro 1 Laufmeter) ausgestattet, um den Schwerkraftfluss zu gewährleisten.
3. Am Boden des Grabens wird Sand oder Kies mit einer Dicke von mindestens 10 cm gegossen und gerammt.
4. Die Pipeline wird an der Oberfläche neben dem Graben montiert.
5. Die Dichtung und der Rohrrand müssen mit Dichtmittel geschmiert werden.
6. Die Isolierung wird auf das Rohr gelegt und fixiert (meist mit Klebeband), damit sie sich nicht bewegt.
7. Das Rohr wird in einen mit einer Sand- oder Kiesschicht bedeckten Graben abgesenkt und anschließend gerammt.
8. Als nächstes wird der Graben endgültig mit Erde bedeckt, wobei darauf zu achten ist, dass er keine Steine, Glasscherben oder harten Boden enthält.

Die interne Kanalisation ist in der Regel nicht isoliert. Nur der Ausgang des Steigrohrs zum Dach des Hauses unterliegt einer Wärmedämmung, da es bei einem starken Temperaturabfall einfach platzen kann. Das Material für die Isolierung der Steigleitung kann auch entweder Mineralwolle oder expandiertes Polystyrol sein.

Wärmedämmschale für externe Abwasserrohre

aktiver Weg

Die kostenintensivste Art der Wärmedämmung ist die sogenannte aktive Dämmung. Es besteht darin, elektrische Heizkabel entlang von Rohren zu verlegen. Wenn diese Kabel erhitzt werden, geben sie Wärme an die Rohrleitung ab und verhindern, dass sie einfriert. Das Heizsystem wird durch einen Temperatursensor mit daran angeschlossener Automatisierung gesteuert. Sobald die Temperatur um das externe Kanalsystem gegen Null geht, löst der Sensor aus und das Kabel heizt die Rohrleitung auf. Wenn die Bodentemperatur steigt, schaltet sich das System automatisch ab.

Wenn Sie in der Praxis eine aktive Isolierung anwenden, müssen Sie auch ein Isoliersystem arrangieren, weil. Das Heizkabel erwärmt den Boden, nicht die Rohre.Dieses Verfahren ist sowohl während der Implementierung als auch während des Betriebs ziemlich kostspielig und nicht jeder kann es sich leisten.

Wie dämme ich ein Abflussrohr zur Straße hin? Die einfachste und billigste Methode ist eine Schaumstoffschale, die sie gut isoliert. Im Alltag kommt häufiger Glaswolle zum Einsatz, die einfach um das Abflussrohr gewickelt und mit Klebeband zugebunden wird.

Schema zum Erhitzen eines Abwasserrohrs mit einem Heizkabel

Isolierte Abwasserrohre im Freien halten länger, wenn eine der oben beschriebenen Wärmedämmungsmethoden angewendet wird. Darüber hinaus wird empfohlen, bei der Verlegung des Systems glatte Rohre aus Polyvinylchlorid und Polypropylen mit oranger Oberfläche zu verwenden.
