Berechnung einer Einrohrheizung: Was bei der Berechnung zu beachten ist + Praxisbeispiel

Die positiven Aspekte eines Einrohrsystems

Vorteile einer Einrohrheizung:

1. Ein Kreis des Systems befindet sich um den gesamten Umfang des Raums und kann nicht nur im Raum, sondern auch unter den Wänden liegen.
2. Bei Unterflurverlegung müssen die Rohre wärmegedämmt werden, um Wärmeverluste zu vermeiden.
3. Ein solches System ermöglicht das Verlegen von Rohren unter Türöffnungen, wodurch der Materialverbrauch und dementsprechend die Baukosten reduziert werden.
4. Durch den phasenweisen Anschluss von Heizgeräten können Sie alle erforderlichen Elemente des Heizkreislaufs an das Verteilerrohr anschließen: Heizkörper, beheizte Handtuchhalter, Fußbodenheizung. Der Heizgrad der Heizkörper kann durch Anschluss an das System angepasst werden - parallel oder in Reihe.
5. Mit einem Einrohrsystem können Sie verschiedene Arten von Heizkesseln installieren, z. B. Gas-, Festbrennstoff- oder Elektrokessel. Bei einer möglichen Abschaltung von einem können Sie sofort einen zweiten Kessel anschließen und das System heizt den Raum weiter.
6. Ein sehr wichtiges Merkmal dieses Designs ist die Fähigkeit, die Bewegung des Kühlmittelflusses in die Richtung zu lenken, die für die Bewohner dieses Hauses am vorteilhaftesten ist. Richten Sie zuerst die Bewegung des heißen Stroms auf die nördlichen oder auf der Leeseite befindlichen Räume.

Nachteile eines Einrohrsystems

Bei einer Vielzahl von Vorteilen eines Einrohrsystems sind einige Nachteile zu beachten:

• Wenn das System längere Zeit im Leerlauf ist, fährt es lange hoch.
• Bei der Installation des Systems in einem zweistöckigen Haus (oder mehr) hat die Wasserzufuhr zu den oberen Heizkörpern eine sehr hohe Temperatur, während die unteren eine niedrige Temperatur haben. Es ist sehr schwierig, das System mit einer solchen Verkabelung einzustellen und abzugleichen. Sie können mehr Heizkörper in den unteren Stockwerken installieren, aber das erhöht die Kosten und sieht nicht sehr ästhetisch aus.
• Bei mehreren Etagen oder Ebenen kann eine nicht abgeschaltet werden, sodass bei Reparaturen der gesamte Raum abgeschaltet werden muss.
• Wenn das Gefälle verloren geht, können periodisch Lufteinschlüsse im System auftreten, was die Wärmeübertragung verringert.
• Hoher Wärmeverlust während des Betriebs.

Merkmale der Installation eines Einrohrsystems

• Die Installation der Heizungsanlage beginnt mit der Installation des Kessels;
• In der gesamten Rohrleitung muss ein Gefälle von mindestens 0,5 cm pro 1 Laufmeter Rohr eingehalten werden. Wenn eine solche Empfehlung nicht befolgt wird, sammelt sich Luft im erhöhten Bereich und verhindert den normalen Wasserfluss;
• Mayevsky-Kräne werden verwendet, um Luftschleusen an Heizkörpern zu lösen;
• Vor den angeschlossenen Heizgeräten sind Absperrventile einzubauen;
• Das Kühlmittelablassventil wird am tiefsten Punkt der Anlage eingebaut und dient zum teilweisen, vollständigen Entleeren oder Befüllen;
• Bei der Installation eines Schwerkraftsystems (ohne Pumpe) muss der Kollektor eine Höhe von mindestens 1,5 Metern über der Bodenebene haben;
• Da die gesamte Verkabelung mit Rohren des gleichen Durchmessers ausgeführt wird, sollten sie sicher an der Wand befestigt werden, wobei mögliche Durchbiegungen vermieden werden müssen, damit sich keine Luft ansammelt.
• Beim Anschluss einer Umwälzpumpe in Kombination mit einem Elektrokessel muss deren Betrieb synchronisiert werden, der Kessel funktioniert nicht, die Pumpe funktioniert nicht.

Die Umwälzpumpe muss unter Berücksichtigung ihrer Besonderheiten immer vor dem Kessel installiert werden - sie arbeitet normalerweise bei einer Temperatur von nicht mehr als 40 Grad.

Die Verkabelung des Systems kann auf zwei Arten erfolgen:

• Horizontal
• Vertikal.

Bei horizontaler Verkabelung wird eine minimale Anzahl von Rohren verwendet und die Geräte werden in Reihe geschaltet. Diese Verbindungsmethode ist jedoch durch Luftstau gekennzeichnet, und es besteht keine Möglichkeit, den Wärmestrom zu regulieren.

Bei vertikaler Verkabelung werden Rohre auf dem Dachboden verlegt und Rohre, die zu jedem Heizkörper führen, gehen von der Mittellinie aus. Bei dieser Verkabelung fließt Wasser zu Heizkörpern gleicher Temperatur. Ein solches Merkmal ist charakteristisch für die vertikale Verkabelung - das Vorhandensein einer gemeinsamen Steigleitung für eine Reihe von Heizkörpern, unabhängig vom Boden.

Früher war dieses Heizsystem aufgrund seiner Wirtschaftlichkeit und einfachen Installation sehr beliebt, aber angesichts der während des Betriebs auftretenden Nuancen begannen sie allmählich, es aufzugeben, und es wird derzeit sehr selten zum Heizen von Privathäusern verwendet.

Welcher Kessel ist besser zu wählen

Die beste Option für ein Leningrader Einrohrsystem ist ein Gaskessel. Trotz der Tatsache, dass spezialisierte Dienste es installieren sollten, ist es klein, mit Automatisierung ausgestattet und der Kraftstoff ist einer der billigsten. Es gibt andere Möglichkeiten:

Art der Ausrüstung	Charakteristisch
Drovyanoy	Es hat große Abmessungen und erfordert einen separaten Raum für die Installation. Kraftstoff muss regelmäßig manuell geladen werden
Kohlensäure	Es hat die gleichen Eigenschaften wie der vorherige Typ. Hinzu kommt das Problem der Ascheentsorgung. Aber Kohle brennt lange aus, sodass Sie sie nicht oft laden müssen
Kugel	Es hat einen hohen Wirkungsgrad (bis zu 90%), hat eine geringe Größe und bildet praktisch keinen Ruß. Kraftstoff ist umweltfreundlich, also nicht ganz billig. Der Bunker wird alle paar Tage beladen
flüssigen Brennstoff	Das Gerät ist wirtschaftlich, automatisch, aber teuer in der Wartung. Es erfordert eine zusätzliche Installation eines Tanks oder einer Rohrleitung mit Kraftstoff
Elektrisch	Diese Art von Energie ist teuer, erfordert aber nicht die Anordnung eines Schornsteins, kompakt.Der Nachteil ist eine Arbeitsunterbrechung ohne Stromversorgung

Beachten Sie auch die Bewegungsrichtung des Kühlmittels

Arbeitsprinzip

Standardheizung basiert auf physikalischen Gesetzmäßigkeiten: Wärmeausdehnung, Konvektion, Schwerkraft. Beim Aufheizen durch eine Wärmeenergiequelle dehnt sich das Kühlmittel aus und in der Rohrleitung entsteht Druck. Außerdem wird es weniger dicht und natürlich leichter. Schwerere und dichtere kalte Flüssigkeit drückt die erhitzte nach oben. Dies hängt damit zusammen, dass das Rohr, das aus dem Kessel kommt, auf maximaler Höhe montiert ist. Es ist der Wasserheizkessel, der das zentrale Element des gesamten Schemas ist, das sich in einem Privathaus befindet.

Der erzeugte Druck, die Konvektion sowie die Schwerkraft bringen das Wasser zu den Radiatorelementen, wo es parallel erwärmt und gekühlt wird. Dadurch wird vom Wärmeträger thermische Energie abgegeben, die den Raum erwärmt. Dann kehrt die Flüssigkeit in kaltem Zustand zum Kessel zurück und der Vorgang wiederholt sich erneut.

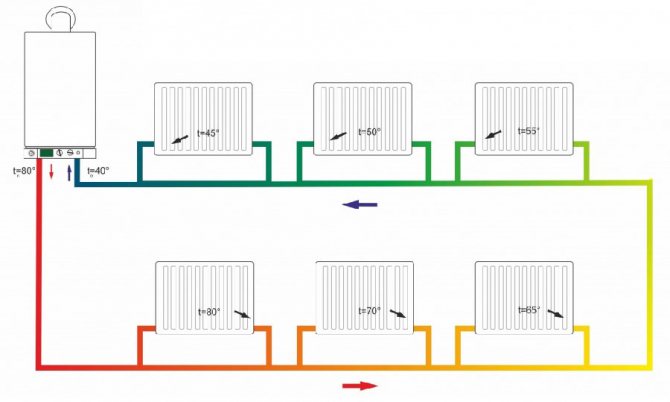

Diese Struktur hat jedoch ihre eigenen Eigenschaften: Der kleinste Temperaturindikator des Kühlmittels (40-50 Grad Celsius) wird fixiert, bevor er zum Kessel zurückkehrt und auf den am weitesten entfernten (letzten im Kreislauf) Kühler trifft. Dies reicht nicht aus, um den Raum normal zu erwärmen.

Um ein Absinken der Temperaturanzeigen an den extremen Kühlerkomponenten zu vermeiden, muss die Wärmekapazität der Batterie erhöht oder die Flüssigkeit im Kessel länger erhitzt werden. Diese Lösungen erfordern jedoch zusätzliche Kosten.

Als alternative Lösung wird eine andere Methode zur Warmwasserbereitung verwendet, die darin besteht, eine Umwälzpumpe in einem Rohrkreislauf zu platzieren.Sie kann das Kühlmittel im gesamten Kreislauf verteilen.

Die Leistung dieser Technologie wird im Vergleich zu den beiden vorherigen Methoden besser sein. In einer vorstädtischen Umgebung ist ein pumpenbasierter Ansatz jedoch aufgrund der Wahrscheinlichkeit von Stromausfällen möglicherweise nicht effektiv.

Das Problem der Zufuhr heißer Flüssigkeit zu allen Heizkörpern des Kreislaufs kann in diesem Fall durch einen Beschleunigungskollektor nach seiner Installation gelöst werden. Das Gerät hat die Form eines geraden Hochrohrs, durch das die den Kessel verlassende erhitzte Flüssigkeit auf eine solche Geschwindigkeit beschleunigt wird, dass sie nicht im Zwischenkühler abkühlen kann, bevor sie in den letzten Abschnitt eintritt.

Ein charakteristisches Merkmal eines Einrohrsystems ist daher das Fehlen eines Umkehrrohrs (Rücklaufrohr), das erforderlich ist, um die gekühlte Flüssigkeit zum Kessel zurückzuführen. Der zweite Teil der einzigen Hauptleitung wird als Rücklauf betrachtet.

Beachten Sie bei der Auswahl eines Heizschemas, dass ein Einkreismodell nicht funktioniert, wenn der letzte Heizkörperabschnitt unter 2,2 Metern liegt. Es ist für den Einsatz in zweistöckigen Gebäuden geeignet.

Arten der Verkabelung von Einrohrsystemen

Bei einem Einrohrsystem gibt es keine Trennung zwischen einer Vor- und einer Rücklaufleitung. Die Heizkörper sind in Reihe geschaltet, und das durch sie strömende Kühlmittel kühlt allmählich ab und kehrt zum Kessel zurück. Diese Funktion macht das System wirtschaftlich und einfach, erfordert jedoch die Einstellung des Temperaturregimes und die korrekte Berechnung der Leistung der Heizkörper.

Eine vereinfachte Version eines Einrohrsystems ist nur für ein kleines einstöckiges Haus geeignet. In diesem Fall wird das Rohr ohne Temperaturregelventile direkt durch alle Heizkörper geführt.Infolgedessen werden die ersten Batterien entlang des Kühlmittels viel heißer als die letzten.

Für erweiterte Systeme ist eine solche Verkabelung nicht geeignet, da die Kühlung des Kühlmittels erheblich sein wird. Für sie verwenden sie das Leningradka-Einrohrsystem, bei dem das gemeinsame Rohr einstellbare Auslässe für jeden Heizkörper hat. Dadurch wird das Kühlmittel in der Hauptleitung gleichmäßiger in allen Räumen verteilt. Die Anordnung eines Einrohrsystems in mehrstöckigen Gebäuden wird in horizontal und vertikal unterteilt.

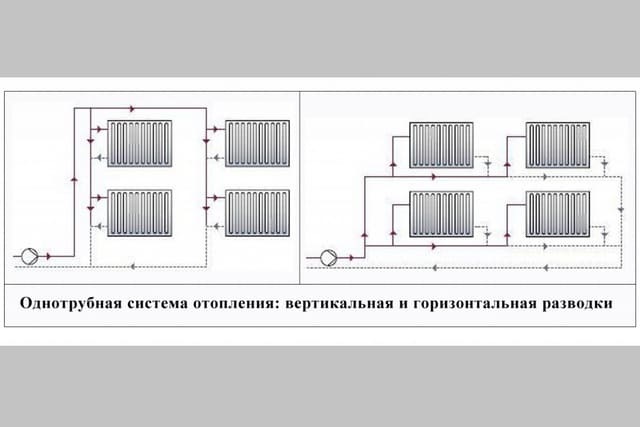

Horizontale Verkabelung

Sie werden in einer Steigleitung der Rücklaufleitung zusammengeführt und dem Kessel bzw. Heizkessel wieder zugeführt. Temperaturkontrollhähne befinden sich auf jeder Etage und Mayevsky-Hähne befinden sich an jedem Heizkörper. Die horizontale Verkabelung kann sowohl durch Durchfluss als auch durch das Leningradka-System erfolgen.

Vertikale Verkabelung

Die Wahl des Verkabelungssystems für ein Privathaus hängt hauptsächlich von seinem Layout ab. Bei einer großen Fläche auf jeder Etage und einer kleinen Anzahl von Stockwerken des Hauses ist es besser, eine vertikale Verkabelung zu wählen, damit Sie in jedem Raum eine gleichmäßigere Temperatur erreichen können. Wenn die Fläche klein ist, ist es besser, eine horizontale Verkabelung zu wählen, da sie einfacher anzupassen ist. Darüber hinaus müssen Sie bei einer horizontalen Verkabelung keine zusätzlichen Löcher in die Decken bohren.

Video: Einrohrheizung

Pläne für die Installation einer Heizungsanlage in einem Privathaus

In der Praxis werden zwei Arten von Systemen verwendet - Schemata (oder Arten von Rohrleitungen), nämlich:

• Einrohr;
• Zweirohr.

Jeder von ihnen hat seine eigenen Vor- und Nachteile und wird in verschiedenen Fällen verwendet.

Einrohrsystem

Diese Art der Verkabelung ist billiger und einfacher.Das System ist ringförmig aufgebaut - alle Batterien sind in Reihe geschaltet, und heißes Wasser fließt von einem Heizkörper zum anderen und gelangt dann wieder in den Kessel.

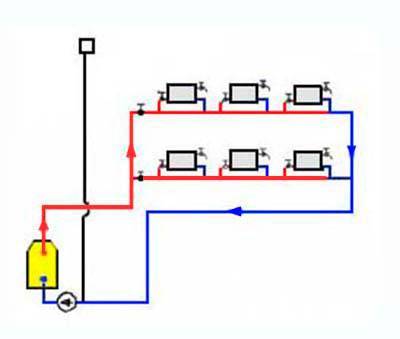

Wie in der Abbildung zu sehen ist, sind alle Batterien in Reihe geschaltet und das Kühlmittel fließt durch jede von ihnen.

Dieses Heizsystem ist sehr wirtschaftlich in seiner Konstruktion, es ist einfach zu installieren und zu entwerfen. Aber es hat einen entscheidenden Nachteil. Es ist so gewichtig, dass viele eine solche Verkabelung ablehnen und die teurere und komplexere Zweirohrleitung bevorzugen. Das Problem ist, dass das Kühlmittel beim Vordringen allmählich abkühlt. Bis zur letzten Batterie fließt das Wasser etwas warm. Wenn Sie die Kesselleistung erhöhen, erwärmt der erste Heizkörper die Luft zu stark. Eine solche ungleichmäßige Wärmeverteilung macht es erforderlich, auf ein einfaches und kostengünstiges Einrohrsystem zu verzichten.

Sie können versuchen, aus einer schwierigen Situation herauszukommen, indem Sie die Anzahl der Abschnitte des letzten Heizkörpers erhöhen, dies ist jedoch nicht immer effektiv. Dies legt den Schluss nahe, dass eine Einrohrverkabelung verwendet werden kann, wenn die Anzahl der in Reihe geschalteten Batterien nicht mehr als drei beträgt.

Einige kommen wie folgt aus der Situation heraus: Sie schließen eine Pumpe an den Kessel an und zwingen dadurch das Wasser, sich gewaltsam zu bewegen. Die Flüssigkeit hat keine Zeit zum Abkühlen und durchläuft alle Heizkörper, fast ohne an Temperatur zu verlieren. Aber in diesem Fall warten Sie auf einige Unannehmlichkeiten:

• die Pumpe kostet Geld, was bedeutet, dass die Kosten für die Installation des Systems steigen;
• der Stromverbrauch steigt, da die Pumpe mit Strom betrieben wird;
• Wenn der Strom abgeschaltet wird, gibt es keinen Druck im System, was bedeutet, dass es keine Wärme gibt.

Fazit.Ein Einrohrsystem ist nur für kleine Häuser mit 1-2 Räumen sinnvoll, wo eine kleine Anzahl von Heizkörpern verwendet werden. Trotz seiner Einfachheit und Zuverlässigkeit rechtfertigt es sich nicht in Landhäusern, wo Sie mehr als drei Heizkörper für den gesamten Wohnbereich installieren müssen.

Zweirohrsystem

Heißes Wasser wird durch eine Rohrleitung zugeführt und gekühltes Wasser durch eine andere. Dadurch wird eine gleichmäßige Wärmeverteilung in den Batterien gewährleistet.

Eine solche Heizungsverteilung in einem Privathaus ist viel effizienter und besser als eine Einrohrverteilung. Obwohl es teurer in der Ausführung und schwieriger zu installieren ist, ermöglicht es Ihnen, die Wärme gleichmäßig auf alle Batterien zu verteilen, was dazu beiträgt, angenehme Bedingungen zu schaffen. Im Gegensatz zu einem Einrohr wird bei dieser Verkabelung unter jedem Heizkörper ein Rohr mit heißem Wasser zugeführt, und die gekühlte Flüssigkeit fließt durch die Rücklaufleitung in den Kessel ab. Da das Kühlmittel sofort allen Batterien zugeführt wird, werden diese gleichmäßig erwärmt.

Dieses System ist nicht viel komplizierter als das erste, Sie müssen mehr Materialien kaufen, da Sie Rohre zu jedem Heizkörper bringen müssen.

Ein Zweirohrsystem kann auf zwei Arten funktionieren:

• Kollektor;
• Strahl.

Die Balkenversion der Verkabelung ist älter. Bei dieser Option wird das Versorgungsrohr oben im Haus installiert, danach werden die Rohre zu jeder Batterie geführt. Dank dieses Designs erhielt die Schaltung den Namen - Strahl.

Das erste Schema funktioniert wie folgt: Auf dem Dachboden muss ein Kollektor (ein spezielles Gerät, das aus vielen Rohren besteht) installiert werden, der das Kühlmittel durch die Heizungsrohre verteilt. An derselben Stelle müssen Sie Absperrventile installieren, die die Konturen abschneiden.Dieses Design ist sehr praktisch, es erleichtert die Reparatur der gesamten Leitung und sogar eines separaten Kühlers. Obwohl der Kreislauf zuverlässig ist, hat er einen wesentlichen Nachteil - eine komplexe Installation mit einer großen Anzahl von Materialien (Absperrventile, Rohre, Sensoren, Steuergeräte). Der Kollektorschaltplan für Heizungsrohre ähnelt dem radialen, ist jedoch komplexer und effizienter.

Im Gegensatz zu einem Einrohrsystem benötigt ein Zweirohrsystem keine zusätzliche Zwangsumwälzung des Kühlmittels. Es zeigt auch ohne Pumpe einen hohen Wirkungsgrad.

Das Funktionsprinzip eines Einrohrsystems

gaskessel für feste brennstoffe

Bei der Montage dieses Systems ist zu beachten, dass die Temperatur des Kühlmittels beim Einsteigen in den ersten Kühler eine hohe Anzeige aufweist und dann in den zweiten, dritten usw. gelangt. Sobald der letzte Kühler erreicht ist, liegt die Temperatur im Bereich von 40-50 °C, und bei dieser Temperatur wird der Raum nicht aufgeheizt.

Es gibt zwei Möglichkeiten, solche Schwankungen des einströmenden Wassers zu überwinden:

• Erhöhen Sie die Wärmekapazität der letzten Heizkörper und erhöhen Sie dadurch die Wärmeübertragung.
• Oder erhöhen Sie die Temperatur des aus dem Kessel austretenden Wassers.

Diese Methoden sind an sich kostspielig und wirtschaftlich unrentabel, sie führen zu einer Verteuerung des Heizsystems.

Es gibt eine weitere wirtschaftlichere Möglichkeit, heißes Wasser durch Rohre zu verteilen:

• Installieren Sie eine Umwälzpumpe, die die Geschwindigkeit der Wasserbewegung durch die Rohre erhöht und die Effizienz des Systems erheblich erhöht. Solche Geräte werden über das Stromnetz mit Strom versorgt und sind für Vorstadtdörfer, in denen es häufig zu Abschaltungen kommt, keine gute Option.

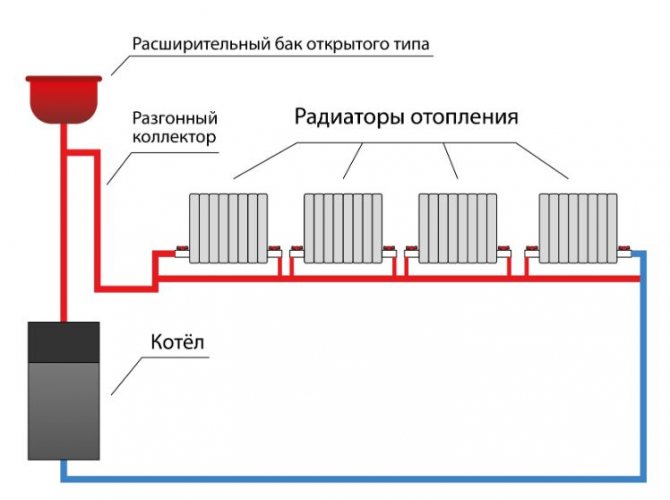

• Umsichtige Installation eines Beschleunigungskollektors - ein hohes gerades Rohr, das durchfließende Wasser gewinnt an Geschwindigkeit und bewegt sich schneller durch die Heizkörper.

Die Kollektorinstallation hat auch ihre eigenen Eigenschaften. Wenn Sie ein Heizsystem in einem einstöckigen Haus mit nicht sehr hohen Decken betreiben, funktioniert es nicht und alle Bemühungen, es zu installieren, sind vergeblich, dies gilt für eine Höhe von weniger als 2,2 Metern.

Am obersten Punkt sollte auch ein Ausdehnungsgefäß angeschlossen werden. Es dient als Stabilisator und steuert die Volumenzunahme des Kühlmittels. Das erhöhte Wasservolumen tritt beim Erhitzen in den Ausdehnungsbehälter ein und das Überlaufproblem wird gelöst. Wenn die Temperatur sinkt, nimmt das Wasservolumen ab und fällt in das System.

Die Besonderheit dieser Konstruktion liegt darin, dass ein Einrohrsystem kein Umkehrrohr hat, durch das Wasser zum Kessel zurückfließen würde. Die Rückleitung für eine solche Verkabelung wird als zweite Hälfte des Haupt- und einzigen Rohrs betrachtet.

Merkmal des horizontalen Rohrverlegeschemas

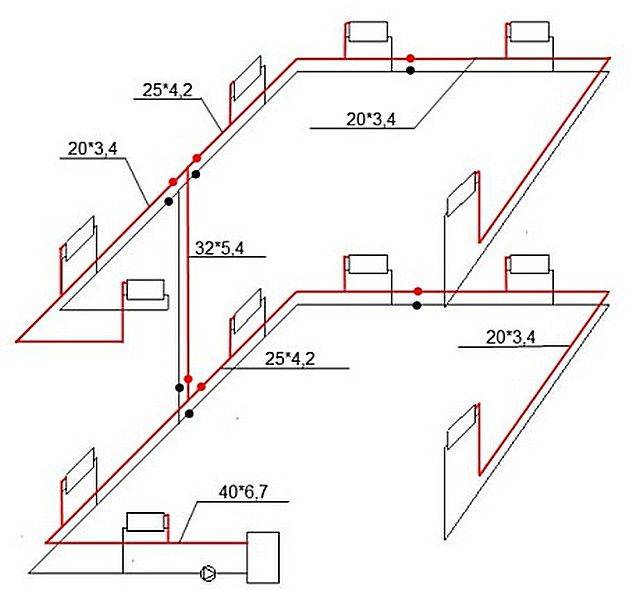

Schema der horizontalen Heizung in einem zweistöckigen Haus

In ein- oder zweistöckigen Privathäusern wird überwiegend eine horizontale Zweirohrheizung mit Bodenverdrahtung installiert. Darüber hinaus kann es aber auch für den Anschluss an eine Zentralheizung verwendet werden. Ein Merkmal eines solchen Systems ist die horizontale Anordnung der Haupt- und Rücklaufleitung (bei einer Zweirohrleitung).

Bei der Auswahl dieses Rohrleitungssystems müssen die Nuancen des Anschlusses an verschiedene Heizungsarten berücksichtigt werden.

Zentrale horizontale Heizung

Um ein technisches Schema zu erstellen, sollte man sich an den Normen von SNiP 41-01-2003 orientieren.Es besagt, dass die horizontale Verkabelung des Heizsystems nicht nur die ordnungsgemäße Zirkulation des Kühlmittels gewährleisten, sondern auch dessen Abrechnung sicherstellen sollte. Dazu sind in Mehrfamilienhäusern zwei Steigleitungen ausgestattet - mit Warmwasser und zur Aufnahme von gekühlter Flüssigkeit. Berechnen Sie unbedingt ein horizontales Zweirohr-Heizsystem, das die Installation eines Wärmezählers beinhaltet. Es wird unmittelbar nach dem Anschluss des Rohrs an das Steigrohr am Einlassrohr installiert.

Zusätzlich wird in bestimmten Leitungsabschnitten der hydraulische Widerstand berücksichtigt.

Dies ist wichtig, da die horizontale Verkabelung des Heizsystems nur dann effektiv funktioniert, wenn der entsprechende Druck des Kühlmittels aufrechterhalten wird.

In den meisten Fällen wird für Mehrfamilienhäuser ein horizontales Einrohr-Heizsystem mit einer unteren Verkabelung installiert. Daher muss bei der Auswahl der Anzahl der Abschnitte in Heizkörpern deren Abstand vom zentralen Verteilungssteigrohr berücksichtigt werden. Je weiter sich die Batterie befindet, desto größer sollte ihre Fläche sein.

Autonome horizontale Heizung

Heizung mit Naturumlauf

In einem Privathaus oder in einer Wohnung ohne Zentralheizungsanschluss wird am häufigsten ein horizontales Heizsystem mit niedrigerer Verkabelung gewählt. Dabei ist jedoch die Betriebsweise zu berücksichtigen - mit Naturumlauf oder Zwangsdruck. Im ersten Fall wird unmittelbar am Kessel ein vertikales Steigrohr montiert, an das horizontale Abschnitte angeschlossen sind.

Die Vorteile dieser Anordnung zur Aufrechterhaltung eines angenehmen Temperaturniveaus sind unter anderem:

• Die Mindestkosten für den Kauf von Verbrauchsmaterialien.Insbesondere eine horizontale Einrohrheizung mit natürlicher Zirkulation enthält keine Umwälzpumpe, kein Membranausdehnungsgefäß und keine Schutzarmaturen - Entlüftungsöffnungen;
• Arbeitssicherheit. Da der Druck in den Leitungen dem Atmosphärendruck entspricht, wird die Übertemperatur mit Hilfe eines Ausdehnungsgefäßes ausgeglichen.

Aber es gibt auch Nachteile zu beachten. Die wichtigste ist die Trägheit des Systems. Selbst eine gut ausgelegte horizontale Einrohrheizung eines zweistöckigen Hauses mit natürlicher Zirkulation kann die Räumlichkeiten nicht schnell beheizen. Dies liegt daran, dass das Heizungsnetz seine Bewegung erst nach Erreichen einer bestimmten Temperatur beginnt. Für Häuser mit großer Fläche (ab 150 qm) und mit zwei Stockwerken oder mehr wird ein horizontales Heizsystem mit niedrigerer Verkabelung und Zwangszirkulation der Flüssigkeit empfohlen.

Heizung mit Zwangsumlauf und horizontalen Rohren

Im Gegensatz zum obigen Schema ist es für die Zwangszirkulation nicht erforderlich, eine Steigleitung herzustellen. Der Druck des Kühlmittels in einer horizontalen Zweirohrheizung mit Bodenverdrahtung wird mit einer Umwälzpumpe erzeugt. Dies spiegelt sich in der Leistungssteigerung wider:

• Schnelle Verteilung von heißem Wasser in der gesamten Leitung;
• Die Möglichkeit, das Kühlmittelvolumen für jeden Kühler zu steuern (nur für ein Zweirohrsystem);
• Benötigt weniger Platz für die Installation, da keine Verteilersteigleitung vorhanden ist.

Die horizontale Verkabelung der Heizungsanlage kann wiederum mit einem Kollektor kombiniert werden. Dies gilt für lange Pipelines.Somit ist eine gleichmäßige Warmwasserverteilung in allen Räumen des Hauses möglich.

Bei der Berechnung einer horizontalen Zweirohrheizung müssen die Drehknoten berücksichtigt werden, an diesen Stellen treten die größten hydraulischen Druckverluste auf.

Einrohrsystem

Ein ähnliches Leitungsschema wird von in Reihe geschalteten Heizgeräten montiert. Der Durchgang der Flüssigkeit erfolgt nacheinander durch jedes Element des Systems und erwärmt sie leicht, wodurch sie den äußersten Abschnitt mit einer etwas niedrigeren Temperatur erreicht. Wenn der letzte Heizkörper im Kreislauf mehr Abschnitte enthält, wirkt sich dies nicht negativ auf die Temperatur im Raum aus.

Jetzt gibt es Technologien, die dazu beitragen, die Funktion eines Einrohr-Heizkreises zu verbessern. Dies ist das Vorhandensein von:

• auf Batterien von speziellen Reglern;
• Ventile zum Ausgleichen der einströmenden Flüssigkeit;
• Thermostat- oder Kugelhähne.

Solche Geräte werden verwendet, um die erforderliche Temperatur im Raum aufrechtzuerhalten.

Oft installieren sie eine separate Heizung, deren Installation nach folgenden Schemata erfolgt:

• horizontal, mit Vorhandensein einer Pumpe, destilliert es das Kühlmittel durch Einspritzung und stellt seine Zirkulation sicher;
• vertikal - Flüssigkeit fließt natürlich darin;
• vertikal, im Injektionsverfahren, mit natürlicher Destillation oder einem kombinierten Typ.

Ein horizontales System, damit heißes Wasser natürlich fließt, ist mit einem leichten Gefälle ausgelegt. Die Installation von Heizkörpern erfolgt auf der gleichen Ebene. Heizkörper müssen mit Entlüftungsventilen ausgestattet sein.Eine Pumpe ist in dieser Leitung nicht verbaut, da das Kühlmittel natürlich fließt.

Ein paar zusätzliche Tipps

Die Langlebigkeit wird weitgehend davon beeinflusst, aus welchen Materialien die Hauptteile bestehen.
Pumpen aus Edelstahl, Bronze und Messing sollten bevorzugt werden.
Achten Sie darauf, für welchen Druck das Gerät in der Anlage ausgelegt ist

Obwohl es in der Regel keine Schwierigkeiten gibt (10 atm
ist ein guter Indikator).
Es ist besser, die Pumpe dort zu installieren, wo die Temperatur minimal ist - vor dem Betreten des Kessels.
Es ist wichtig, einen Filter am Eingang zu installieren.
Es ist wünschenswert, die Pumpe so zu haben, dass sie das Wasser aus dem Expander "saugt". Dies bedeutet, dass die Reihenfolge in Richtung der Wasserbewegung wie folgt ist: Ausdehnungsgefäß, Pumpe, Boiler.

Fazit

Damit die Umwälzpumpe lange und in gutem Glauben funktioniert, müssen Sie ihre beiden Hauptparameter (Druck und Leistung) berechnen.

Sie sollten nicht danach streben, komplexe Ingenieurmathematik zu verstehen.

Zu Hause genügt eine ungefähre Berechnung. Alle resultierenden Bruchzahlen werden aufgerundet.

Anzahl der Geschwindigkeiten

Zur Steuerung (Schaltgeschwindigkeiten) wird ein spezieller Hebel am Körper der Einheit verwendet. Es gibt Modelle, die mit einem Temperatursensor ausgestattet sind, mit dem Sie den Prozess vollständig automatisieren können. Dazu müssen Sie die Geschwindigkeit nicht manuell umschalten, die Pumpe erledigt dies in Abhängigkeit von der Raumtemperatur.

Diese Technik ist eine von mehreren, die verwendet werden können, um die Pumpenleistung für ein bestimmtes Heizsystem zu berechnen.Spezialisten auf diesem Gebiet verwenden auch andere Berechnungsmethoden, mit denen Sie Geräte nach Leistung und erzeugtem Druck auswählen können.

Viele Eigentümer von Privathäusern versuchen möglicherweise nicht, die Leistung der Umwälzpumpe zum Heizen zu berechnen, da beim Kauf von Geräten in der Regel die Hilfe von Spezialisten direkt vom Hersteller oder dem Unternehmen angeboten wird, das eine Vereinbarung mit dem Geschäft getroffen hat .

Bei der Auswahl der Pumpausrüstung sollte berücksichtigt werden, dass die für die Berechnung erforderlichen Daten als das Maximum angesehen werden sollten, das das Heizsystem im Prinzip erfahren kann. In Wirklichkeit ist die Belastung der Pumpe geringer, sodass das Gerät niemals überlastet wird, wodurch es lange arbeiten kann.

Aber es gibt auch Nachteile - höhere Stromrechnungen.

Wenn Sie jedoch eine Pumpe mit einer geringeren Leistung als der erforderlichen wählen, wirkt sich dies in keiner Weise auf den Betrieb des Systems aus, dh es funktioniert im normalen Modus, aber das Gerät fällt schneller aus . Obwohl die Stromrechnung auch geringer sein wird.

Es gibt einen weiteren Parameter, bei dem es sich lohnt, Umwälzpumpen auszuwählen. Sie sehen, dass es im Sortiment der Geschäfte oft Geräte mit der gleichen Leistung, aber mit unterschiedlichen Abmessungen gibt.

Sie können die Pumpe zum Heizen richtig berechnen, indem Sie folgende Faktoren berücksichtigen:

1. 1. Um das Gerät an normalen Rohrleitungen, Mischern und Umgehungen zu installieren, müssen Sie Einheiten mit einer Länge von 180 mm wählen. Kleingeräte mit einer Länge von 130 mm werden an schwer zugänglichen Stellen oder in Wärmeerzeugern eingebaut.
2. 2. Der Durchmesser der Düsen des Kompressors sollte in Abhängigkeit vom Querschnitt der Rohre des Hauptkreislaufs ausgewählt werden.Gleichzeitig ist es möglich, diesen Indikator zu erhöhen, aber es ist strengstens verboten, ihn zu verringern. Wenn der Durchmesser der Rohre des Hauptkreislaufs 22 mm beträgt, müssen die Pumpendüsen daher 22 mm und mehr betragen.
3. 3. Geräte mit 32 mm Düsendurchmesser können z. B. in Naturumlaufheizungen zu deren Modernisierung eingesetzt werden.

Arten von Heizsystemen

Die Installation von Heizungsanlagen erfolgt auf unterschiedliche Weise. Aber der Hauptknotenpunkt ist die Installation, die Wärme erzeugt. Mit seiner Hilfe wird das Temperaturregime des Wärmeträgers gebildet, der durch natürliche oder erzwungene Zirkulation auf Wärmegeräte übertragen wird.

Herkömmlicherweise wird ein solches Netzwerk in zwei Typen unterteilt, da es unter Verwendung eines Ein-Rohr- oder Zwei-Rohr-Austauschs zusammengebaut wird

Die erste Option kann unabhängig montiert werden, und für den zweiten Typ müssen Sie komplexe Berechnungen unter Berücksichtigung der Masse der Betriebsparameter aller technischen Einheiten durchführen

Einzelrohr

Diese Art der Installation wird seit langem verwendet. Erhebliche Einsparungen resultieren aus dem Wegfall von Kühlmittelrücklauf-Steigrohren.

Das Funktionsprinzip ist einfach. Das Kühlmittel wird durch ein geschlossenes System geleitet, das eine Heizungsanlage und Geräte umfasst. Die Bindung erfolgt in einer gemeinsamen Kontur. Eine Hydraulikpumpe sorgt für die Förderung des Kühlmittels.

Wie sieht eine Einrohrheizung aus?

Schematisch gliedert sich eine Einrohrheizung in:

• vertikal - wird in mehrstöckigen Gebäuden verwendet;
• horizontal - empfohlen für Privathäuser.

Beide Arten geben in der Arbeit nicht immer den gewünschten Effekt. In Reihe geschaltete Heizkörper lassen sich nicht immer so einstellen, dass alle Räume gleich warm sind.

Entlang der vertikalen Steigleitung sind nicht mehr als ein Dutzend Batterien angeschlossen. Die Nichteinhaltung dieser Regel führt dazu, dass sich die unteren Stockwerke im Haus nicht gut erwärmen.

Ein gravierender Nachteil ist die Notwendigkeit, eine Pumpe zu installieren. Er ist die Quelle von Lecks und zwingt ihn, das Heizungsnetz regelmäßig mit Wasser aufzufüllen.

Für den normalen Betrieb eines solchen Netzwerks muss ein Ausdehnungsgefäß auf dem Dachboden installiert werden.

Trotz der negativen Aspekte gibt es auch positive Aspekte einer solchen Heizung, die alle Mängel perfekt ausgleichen:

• neue Technologien haben es ermöglicht, das Problem der ungleichmäßigen Erwärmung der Räumlichkeiten zu lösen;
• die Verwendung von Geräten zum Auswuchten und hochwertiger Verschlussausrüstung ermöglicht Reparaturarbeiten ohne Abschaltung der Gesamtanlage;
• Die Installation eines Einrohrsystems ist viel billiger.

Zweirohr

In einem solchen Netzwerk bewegt sich das Kühlmittel die Steigleitung hinauf und wird in jede Batterie eingespeist. Danach geht er zurück zum Heizkessel.

Mit Hilfe eines solchen Systems ist es möglich, eine gleichmäßige Erwärmung aller Heizkörper zu organisieren. Während der Wasserzirkulation treten keine großen Druckverluste auf, die Flüssigkeit bewegt sich durch die Schwerkraft. Es ist möglich, das Heizungsnetz zu reparieren, ohne die Wärmeversorgung der Anlage zu unterbrechen.

Zweirohrheizung

Wenn wir die Systeme vergleichen, ist das Zweirohrsystem viel effektiver. Aber es hat einen großen Nachteil - die Montage erfordert doppelt so viele Rohre und Komponentenmaterialien, was sich auf die Endkosten auswirkt.

Vergleich von Einrohr- und Zweirohrsystemen

Wir haben bereits herausgefunden, wie Rohre zum Heizen berechnet werden und welcher Durchmesser für beide Arten von Systemen benötigt wird.Bei geschlossenen Kreisläufen mit einer Raumfläche von 120 m2 beträgt dieser Wert 32 mm für Polypropylen.

In diesem Fall beträgt der bedingte Durchgang für Produkte mit einem Nenndruck von 20 und 25 Atmosphären 21,2 mm. Bei Produkten mit einem Nenndruck von 10 Atmosphären beträgt die Nennweite 20,4 mm und der Außendurchmesser 25 mm.

• Effizienz - "Fahrten" heizen den Raum eindeutig effizienter als Einrohrheizungen;
• Kosteneinsparungen - bei Leningradka kann nur ein Teil der Kontur eingespart werden, und das war's.

Die Anzahl der T-Stücke bleibt gleich, die Abzweigungen auch, aber es können mehr Adapter erforderlich sein. Stellen Sie sich einen Kreislauf vor, von dem zwei Abzweigrohre mit einer kleinen Lücke abgehen.

Einer von ihnen geht zum Kühlereinlass und der zweite führt das Kühlmittel zurück in das System. Es stellt sich heraus, dass das Segment zwischen den Düsen ein Bypass ist. Damit die Zirkulation in der Batterie besser ist, muss der Bypass einen kleineren Durchmesser haben als der Hauptheizkreislauf.

Daraus folgt, dass noch ein paar Beschläge benötigt werden. Es stellt sich heraus, dass wir weniger Geld für Rohre und mehr für Fittings ausgeben, daher gibt es keine Einsparungen, während die Effizienz geringer ist.

Als Ergebnis können wir daraus schließen, dass die Geschichten darüber, was eine gute und günstige Einrohrheizung ist, einfach nicht haltbar sind.
