Installation und Einstellung des Wasserdrucksensors im Wasserversorgungssystem

1.3.1. Grundlagen der Druckumwandlung durch einen Dehnungsmessstreifen

Grundlegend
Unterschied zwischen Dehnungsmessstreifen und
Flüssigkeit und Kolben besteht aus
Anwendung von elastischen empfindlich
Element (UCHE) als primär
Druckwandler. empfindlich
Element, das das Gemessene wahrnimmt
Druck, ist elastisch
Shell, die normalerweise ausgeführt wird
in Form eines Rotationskörpers und der Dicke
Schalenwände sind viel kleiner als es
äußere Abmessungen. Unter dem Einfluss
gemessener Druck elastische Schale
damit an keiner Stelle verformt
Muscheln sind gestresst,
Ausgleich der Wirkung auf sie
Druck.

Konzept
„Dehnungsmessstreifen“ im Allgemeinen
Form kann wie folgt formuliert werden.
Weg. verformbar
Manometer-
Manometer, in dem die gemessenen
Druck auf Gummiband
UCHE Schale, ausgewogen
Spannungen, die in auftreten
elastisches Schalenmaterial. So
wie der CEA den Druck umwandelt,
die die Eingangsvariable ist, in die Ausgabe
der Wert, der die Messung trägt
Informationen über den Druckwert. Für UCH
natürlich wählen als
Ausgangswert abhängig von
Funktionsprinzip der Verformung
Manometer: Sollwert verschieben
UCHE; Spannungen im gegebenen Material
Punkte und Aufwand entwickelt von der UCHE unter
Druckwirkung.

Die Wahl von beidem
andere Ausgangssignal CCE bestimmt
Möglichkeiten, es weiter zu transformieren
um Messergebnisse zu erhalten
Druck und damit das Prinzip
DMS-Betrieb.
In der Technik der Druckmessung gefunden
Anwendung zwei Hauptmethoden: Methode
direkte Umwandlung und Methode
ausgleichende Verwandlung
(Abb. 7).

Durch
direkte Umwandlungsmethode (Abb. 7,
a) alle Transformationen von Informationen über
Druckwerte werden in Richtung durchgeführt
von UCHE bis Intermediate
Konverter P₁,
P₂,
. . ., P_n
zu Gerät
UND,
vertreten
Ergebnisse von Druckmessungen in
erforderliches Formular. Gleichzeitig die Summe
Konvertierungsfehler
bestimmt durch die Fehler aller
Konverter enthalten
Messkanal.

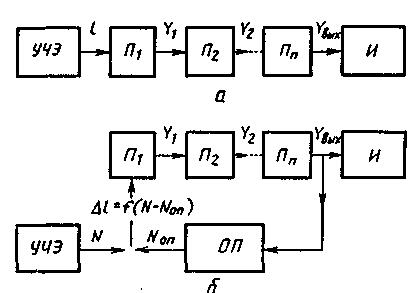

Reis. 7. Methoden
Druckmessungen

Methode
ausgleichende Verwandlung
(Abb. 7, b)
charakterisiert
dass zwei Ketten verwendet werden
Konverter:
Kette
Direktumwandlung, bestehend aus
Stromrichter-Zwischenkreise
P₁,
P₂,
. . ., P_n,freier Tag
dessen Signal Bei_Ausfahrt
geht zum Ergebniszeiger
Messungen Und
und,
gleichzeitig auf der Rückwärtsschaltung
Transformation, bestehend aus einem Konverter
OP.
Methode
Ausgleich ist das
eine Anstrengung N,
aufgetreten
UCHE, durch Anstrengung ausgeglichen N_op,
erstellt durch den inversen Konverter
OP
Wochenende
Signal I_Ausfahrt
Direktumwandlungsschaltungen. Deshalb
nur
Abweichung vom angegebenen Punkt des CEA ab
Gleichgewichtspositionen. Im Gegensatz zu
Gesamtfehler der vorherigen Methode
Transformationen sind in diesem Fall fast
vollständig durch den Fehler bestimmt
Rückwärtswandler. Jedoch
Anwendung der Ausgleichsmethode
führt zu Designkomplexität.
Dehnungsmessstreifen Je nach
vom Zweck und Funktionsprinzip
getrennte Glieder von Messketten
Dehnungsmessstreifen können
im Formular konstruiert werden
unabhängige Blöcke. In vielen
Fälle, wie schwere
Betriebsbedingungen in der Anlage
Messwerte (erhöht oder erniedrigt
Temperatur, hohe Vibration
Unzugänglichkeit des Anschlusspunktes
etc.) ist es ratsam, diese zu minimieren
die Anzahl der Links, die sind
direkt am Objekt
die Gesamtheit dieser Messungen
Elemente mit obligatorischer Einbeziehung
darin wird das CCE als Sensor bezeichnet. Gleichzeitig
Ergebnis der Zeitzeigermessung
sollte an einem Ort mit mehr sein
günstige Bedingungen, bequem für
Beobachter.Dasselbe gilt für den Rest
Teile des Messkreises. Blockig
auch das Konstruktionsprinzip ist zweckmäßig
und aus Sicht der Herstellung von Manometern
bei verschiedenen Unternehmen mit Masse
Produktion.

Insofern sollte es
verweilen Sie auf dem allgemein verwendeten
der Begriff „Messumformer“.
Druck "(IPD). Grundsätzlich ist die IPD
Teil des Messkreises
viele moderne Verformung
Manometer, einschließlich eines Zwischenstücks
Konverter mit vereinheitlicht
Ausgangssignal. Daher Auswahl
SDI in einem unabhängigen Abschnitt ist unangemessen
aufgrund der Unvermeidlichkeit von Wiederholungen, wenn sie
Bezeichnung. Gleichzeitig SDI für funktional
Möglichkeiten hat eine breitere
Anwendung als Manometer.

Schritt-für-Schritt-Anleitung zum Verbinden

Ein detailliertes Diagramm der Installation des Drucksensors befindet sich in der Anleitung, mit der das Gerät verkauft wird. Im Allgemeinen ist die Reihenfolge der Schritte gleich.

Anschluss an Frequenzumrichter

Der Sensor wird in folgender Reihenfolge an den Wechselrichter angeschlossen:

• montieren Sie den Sensor an der Rohrleitung, verbinden Sie das Gerät mit einem Signalkabel mit dem Hochfrequenzkonverter;
• Schließen Sie die Drähte gemäß dem in der Dokumentation angegebenen Diagramm an die entsprechenden Klemmen an.
• Konfigurieren Sie den Softwareteil des Konverters und überprüfen Sie den Betrieb des Bundles.

Zur Vermeidung von Störungen und zum korrekten Betrieb des Wechselrichters wird ein geschirmtes Signalkabel zur Verlegung verwendet.

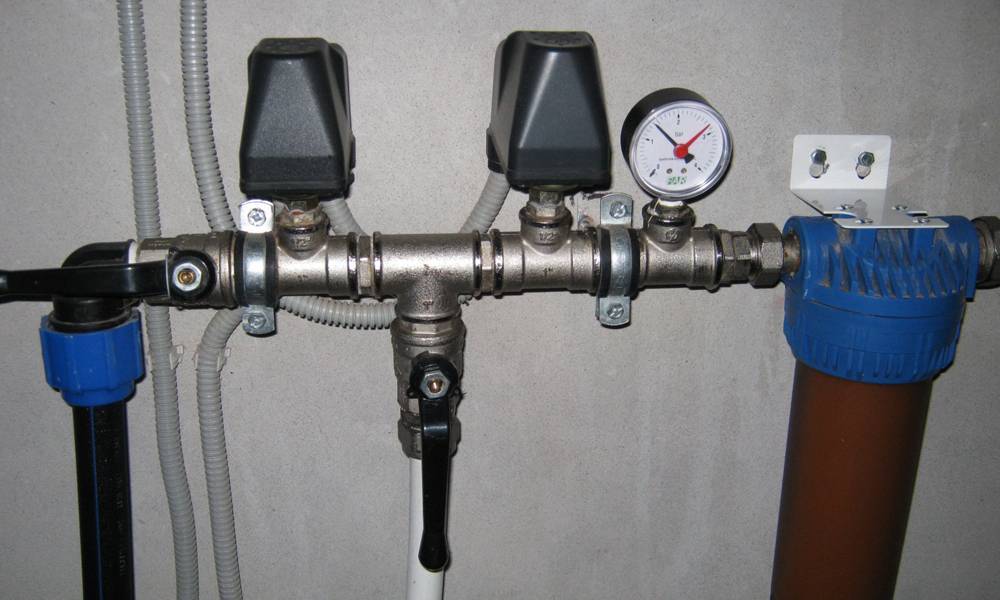

Zum Wasserversorgungssystem

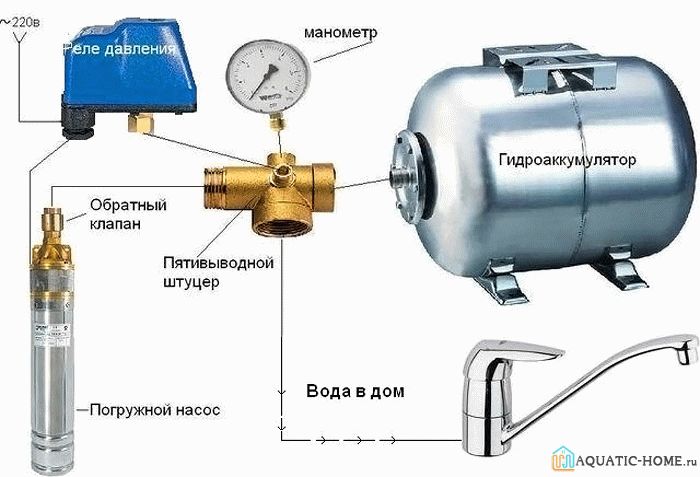

Ein typischer Messumformer für die Rohrleitungsmontage erfordert eine Stichleitung mit fünf Leitungen:

• Wassereinlass und -auslass;
• Ausgang zum Ausdehnungsgefäß;

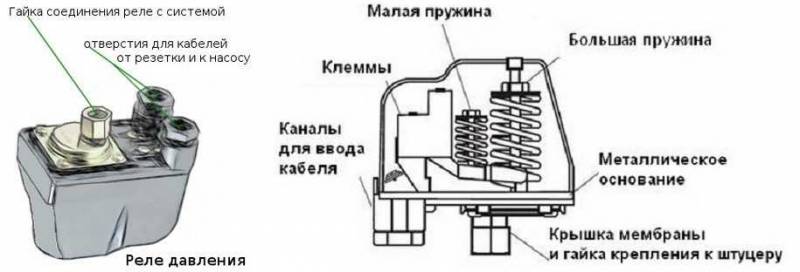

• unter dem Druckschalter in der Regel mit Außengewinde;
• Manometerausgang.

Ein Kabel von der Pumpe ist mit dem Sensor verbunden, um das Ein- oder Ausschalten zu steuern.Die Stromversorgung erfolgt über ein Kabel, das auf den Schirm gelegt wird.

Wie wählt man ein Ferienhaus?

Die Wahl hängt von den technischen Parametern der Getriebe ab: ihrem Durchsatz, ihrer Zuverlässigkeit und ihrem Preis. Als nächstes geben wir eine vergleichende Beschreibung der Vor- und Nachteile von Geräten, die sich im Funktionsprinzip unterscheiden.

Membran

Die maximale Wasserdurchlässigkeit durch das Gerät beträgt bis zu 3 Kubikmeter pro Stunde. Die von einer Feder getragene innere Membran biegt sich bei steigendem Druck am Einlass.

Die Verdrängung wird auf das Ventil übertragen, das den Einlass schließt. Es gibt eine Regulierung des Drucks von fließendem Wasser, indem der Bohrungsdurchmesser des Lochs geändert wird.

Das Getriebe ist zuverlässig und unprätentiös im Betrieb. Zur genaueren Einstellung und visuellen Kontrolle des Drucks ist er mit einem Manometer ausgestattet. Zu den Nachteilen des Geräts gehören hohe Kosten und eine geringere Leistung im Vergleich zu Analoga.

Die Membranvorrichtung des Reduzierers befindet sich in einer hermetischen Kammer, unterliegt keiner Verstopfung und kann ohne vorherige Wasserreinigung durch einen Filter betrieben werden.

Kolben

Es hat eine große Fähigkeit, Wasser zu passieren - bis zu 5 Kubikmeter pro Stunde. Das einfachste in Bezug auf das Design bezieht sich auf die Budgetoptionen für Geräte. Die Stabilisierung des Drucks im Wassersystem erfolgt durch die Bewegung des Kolbens.

Wenn der Wasserdruck steigt, wirkt er auf die Feder. Durch die Bewegung schließt der Kolben einen Teil des Durchgangs und dementsprechend den Wasserlauf. Der Ausgangsdruck wird wieder normal.

Bei relativ niedrigen Kosten hat das Modell einen schwerwiegenden Nachteil. Das Vorhandensein von festen Fraktionen im Wassersystem deaktiviert das Gerät schnell, häufiger ist eine Reparatur oder ein Austausch erforderlich.

Das Kolbengetriebe ist zusammen mit einem Grobfilter montiert. Dies verlängert die Zeit seiner Arbeit erheblich.

Details des Kolbendruckreglers im Video:

labyrinthisch

Eines der einfachsten Getriebe in Konstruktion und Anwendung. Es gibt kein internes bewegliches mechanisches Teil.

Im Wasserlauf entstehende Wasserstöße (Druckstöße) werden durch den Wasserdurchgang durch systembedingt angeordnete kleine Kanäle (Labyrinthe) gelöscht.

Dieser Reglertyp wird direkt vor dem Einlass von Sanitärgeräten montiert.

Das primitive Design des Geräts garantiert keine vollständige Sicherheit beim Betrieb von Wassergeräten, was seine Verwendung einschränkt.

Die besten Getriebemodelle für das Wasserversorgungssystem

Derzeit wird auf dem Markt für Druckminderer eine große Auswahl an Geräten angeboten, die sich in technischen Eigenschaften, Kosten und Herstellerunternehmen (Herstellermarke) unterscheiden.

Die Modelle der folgenden Unternehmen sind bei den Benutzern am beliebtesten.

Honeywell Corporation (USA)

Die Produktlinie aus der Gruppe der Druckminderer umfasst mehrere Serien ähnlicher Geräte, wie z. B.: die Serien D04FM und D06F, D06FN, D06FH.

Die D04FM-Serie sind Regler für den Heimgebrauch. Der Körper besteht aus Messing mit einem Gewindeanschluss zum Anschluss an das Wasserversorgungsnetz mit einem Durchmesser von 1/2″ und 3/4″. Die Modelle haben ein Rohr zum Einbau eines Manometers. Das Gerät kann in Wasserversorgungsnetzen, Rohrleitungen mit Druckluft und Stickstoff arbeiten. Technische Hauptmerkmale:

• Temperatur der Arbeitsumgebung – bis 70 °С;
• Maximaldruck 16 bar;
• Druckeinstellung - von 1,5 bis 6,0 bar;
• Anzahl der Reinigungsschritte - 1.

Dies ist ein sparsames Gerät.

Serie D06F - Geräte für den Hausgebrauch. Der Körper besteht aus Messing mit Gewindeanschluss, das Design umfasst einen Maschenfilter und eine faserverstärkte Membran. Modelle sind in den Durchmessern 1/4″, 1/2″, 3/4″, 1″ und 2″ erhältlich.

Technische Hauptmerkmale:

• Temperatur der Arbeitsumgebung – bis 40 °С;
• Maximaldruck 16 bar;
• Druckeinstellung - von 1,5 bis 6,0 bar;
• Anzahl der Reinigungsschritte - 1.

Die Baureihen D06FH und D06FN können in Haushalts-, Industrie- und Gewerbenetzen, in Wassernetzen und in Netzen mit anderen nicht aggressiven Flüssigkeiten sowie mit Druckluft und Stickstoff eingesetzt werden. Modelle dieser Serie sind mit einem Druckeinstellknopf sowie einem eingebauten Filter ausgestattet. Die Geräte sind in den Durchmessern 1/4″, 1/2″, 3/4″, 1″ und 2″ erhältlich.

Technische Hauptmerkmale:

• Temperatur der Arbeitsumgebung – bis 70 °С;
• Maximaldruck 25 bar;
• Druckeinstellung - von 1,5 bis 12,0 bar für die D06FH-Serie und 0,5 - 2,0 - für die D06FN-Serie;
• Anzahl der Reinigungsschritte - 1.

Die Produkte der Honeywell Corporation werden in verschiedenen Ländern der Welt hergestellt und erfüllen alle Anforderungen dafür. Der Honeywell Wasserdruckminderer ist über die gesamte Nutzungsdauer zuverlässig und betriebssicher.

Modell RD-15

Produziert von einer Reihe von Herstellern in Russland. Dies ist eine Budgetversion solcher Produkte, die von Benutzern häufig verwendet wird, wenn sie in wohnungsinternen Netzwerken installiert wird. Die wichtigsten technischen Merkmale des Modells:

• Durchmesser - 1/2 ";
• Arbeitsdruck - 1,0 bar;
• Druckeinstellgrenze - 40,0 %;
• Maximaldruck - 4,0 bar.

Membranmodell, Gehäuse aus Messing.Unprätentiös im Betrieb, einer der Vorteile sind die niedrigen Kosten.

FAR Rubinetterie S.p.A (Italien).

Die Produktlinie des Unternehmens umfasst eine breite Gruppe von Reglern für Wasserversorgungssysteme aus Messing und Chromstahl. Es sind Modelle mit Innen- und Außengewindeanschluss mit einem Durchmesser von 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ und 2″ erhältlich. Einige Modelle sind mit einem Manometer ausgestattet. Technische Hauptmerkmale:

• Temperatur der Arbeitsumgebung – bis 70 °С;
• Maximaldruck 25 bar;
• Druckeinstellung - von 1,0 bis 6,0 bar.

FAR Wasserdruckminderer bieten das beste Preis-Leistungs-Verhältnis.

Unternehmensgruppe "VALTEC" (Italien-Russland).

Unter den Produkten der Gruppe "Wasserdruckregler" gibt es Modelle vom Kolben- und Membrantyp, die mit und ohne Manometer sowie mit eingebautem Filter ausgestattet sind.

Es werden Modelle mit verschiedenen bedingten Durchgangs- und technischen Eigenschaften hergestellt. VALTEC-Druckregler werden aufgrund ihrer Zuverlässigkeit und guten Leistung in Russland und den GUS-Staaten häufig eingesetzt.

So wählen Sie ein Druckminderventil aus

Honeywell Wasserregler

Bei der Auswahl eines Honeywell Wasserreglers (Honeywell) sollten Sie auf folgende Parameter achten:

• Wasserdruckregler Gerät;
• technische Eigenschaften;

• Gerätematerial.

Die richtige Kombination all dieser Faktoren ermöglicht es Ihnen, ein Gerät auszuwählen, das den normalen Betrieb der technischen Kommunikation gewährleistet.

Technische Daten Honeywell D04FM

Einstellbereich (bar)	1,5-6,0
Statischer Druck PN	16
Produktion	Deutschland
max. mittlere Temperatur	70
Druckverminderer	Ja
Kapazität m3	2.9
Anschlussdurchmesser (Zoll)	3/4

Wasserregler von Honeywell gelten als sehr zuverlässig, die Kosten beginnen jedoch bei 1.500 Rubel für das Modell D04FM.

Video:

Moderne Getriebe sind Kolben- und Membrangetriebe. Der Kolben ist sehr verschleißfest. Trotzdem zeichnen sich Getriebe dieser Art durch eine geringe Zuverlässigkeit im Betrieb aus. Dies liegt an der Art der Wasserreinigung und der Möglichkeit der Korrosion an den Elementen des Produkts. Wenn also kleine Schmutz- und Sandpartikel in der Flüssigkeit vorhanden sein können, führt dies zum Verklemmen des Geräts. Der einzige Ausweg ist ein Wasserdruckregler mit Filter.

Druckregler RD-15

Der Membran-Wasserdruckregler RD-15 hat zwei Arbeitskammern, die durch eine Membran getrennt sind. Das macht das Gerät unprätentiös in der Wartung und zuverlässig im Betrieb. Eine Kammer ist vollständig abgedichtet, um das Eindringen von Wasser zu verhindern. Hier befindet sich der Hauptteil der Strukturelemente. Diese Wasserdruckreglerschaltung schützt das Gerät vor Korrosion und Verklemmen. Die richtige Verwendung des Reduzierstücks und die Unversehrtheit der Membran gewährleisten eine lange Lebensdauer. Und die Kosten liegen im Bereich von 300 bis 500 Rubel und haben verschiedene Versionen. Es wird am häufigsten verwendet und verfügt über eine Konformitätsbescheinigung.

Druckregler RD-15

Parameter des Wasserreglers RD-15

Parametername	Bedeutung
Nennweite DN	15
Nenndruck (kgf/cm2)	1,0 (10)
Regulierungszone	40
Obere Einstellgrenze (kgf/cm2)	0,4 (4)
Bedingter Durchsatz /h	1,6
Reglergewicht	0,35

Fernwasserregler

Wählen Fernwasserregler oder einer anderen Firma, sollten Sie auf deren technische Parameter achten. Dies betrifft zunächst die Höhe des Eingangs- und Ausgangsdrucks.

Die Lösung dieses Problems ist ganz einfach. Sie müssen die Anforderungen herausfinden, die für das Gerät in einer bestimmten Rohrleitung gelten, sowie die Anweisungen für den Wasserdruckregler studieren. Darin geben die Hersteller die Nennwerte des Arbeitsdrucks an.

Fernwasserregler

• Maximaler Eingangsdruck: 16 bar.
• Einstellbarer Druck: 1 bis 6 bar.
• Höchsttemperatur: 75 °C.
• Einstelldruck: 3 bar.

Auch die Betriebstemperatur ist wichtig. Einige Modelle können daher bei Temperaturbedingungen von 0 bis 40 Grad arbeiten. Solche Geräte werden nur in Kaltwassersystemen verwendet. Für eine heiße Pipeline eignen sich Modelle, die im Bereich bis 130 Grad arbeiten.

Die Kosten für einen Fernwasserregler beginnen jedoch bereits bei 2.500 Rubel.

Video:

Druckregler Valtec

Besonders beliebt sind die italienischen Druckminderventile in der Valtec-Wasserversorgung, die zuverlässig sind und mit ihrem Preis (ab 800 Rubel) begeistern. Vielleicht ist dies das mittlere Preissegment für Wasserdruckregler für mehrstöckige Gebäude.

Valtec Druckminderer VT.087

Video:

Material

Solche Geräte müssen aus strapazierfähigem Material bestehen. Wenn es sich um Legierungen handelt, sollten diese Ligaturen enthalten, die das Auftreten eines Korrosionsprozesses verhindern.

Experten empfehlen, auf die besten Wasserdruckminderer namhafter Hersteller zu achten. Natürlich kosten solche Produkte einiges, aber eine lange Lebensdauer ist garantiert.

Es gibt auch GOSTs für Ventile, die den Wasserdruck senken.

Behördliche Anforderungen für Wohnungsdruckregler

Installation

Es wird nicht empfohlen, Druckregler selbst zu installieren, da dies bestimmte Kenntnisse und Fähigkeiten erfordert. Beachten Sie das Anschlussschema der Druckminderer im Wasserversorgungssystem der Wohnung.

Erläuterung:

1. mechanischer Grobfilter;
2. Rückschlagventil;
3. Warmwasser- und Kaltwasserzähler;
4. Waschfilter;
5. Druckverminderer.

Die Installation von Reduzierstücken erfolgt in der Hauptkalt- und Warmwasserversorgung der Wohnung. Es ist vorzuziehen, Druckminderer in einem horizontalen Abschnitt der Rohrleitung zu installieren, aber der Einbau in einem vertikalen Abschnitt ist ebenfalls zulässig. Um einen störungsfreien Betrieb des Getriebes zu gewährleisten, muss ein mechanischer Filter davor installiert werden.

Üblicherweise wird das Reduzierstück hinter dem Wasserzähler montiert. Hinter dem Reduzierstück ist eine Rohrleitung gleichen Durchmessers mit einer Länge von 5xDn vorzusehen. Um die Einstell- und Wartungsmöglichkeit des Getriebes zu gewährleisten, sind dahinter Absperrventile eingebaut. Wenn Sicherheitsventile in der Anlage vorhanden sind, muss der eingestellte Ausgangsdruck des Druckminderers 20 % niedriger sein als der Öffnungsdruck der Sicherheitsventile.

Das Regelwerk für die Wasserversorgung und Kanalisation besagt, dass der Einbau von Druckreglern unmittelbar nach den Absperrventilen am Zulauf, also vor den Messgeräten, erfolgen soll.

Das klingt vernünftig, denn in diesem Fall schützt das Getriebe alle hydraulischen Geräte, einschließlich des Zählers und der Filtereinheit.

Bei der Installation bis zur Dosierstation sollte jedoch jede Möglichkeit einer Wasseraufnahme ausgeschlossen werden, was bedeutet, dass die technischen Stopfen zum Waschen des Filters und des Schafts versiegelt werden und das Getriebe selbst die Wartungsmöglichkeit verliert.

Dies kann vernachlässigt werden, aber auch in diesem Fall ist es sehr schwierig, für unterschiedliche hydrodynamische Widerstände zu sorgen und einen Druckausgleich in den Kalt- und Warmwasserkollektoren zu erreichen. Es ist notwendig, entweder zusätzliche Manometer für eine genauere Einstellung zu installieren oder Druckregler unmittelbar vor den Verteilern zu platzieren, wie es die meisten erfahrenen Installateure tun.

Beispiel einer Wasserverteilung mit einem Reduzierstück

Wenn eine Installation am Eingang des Systems nicht möglich ist, einige Komponenten jedoch einen Schutz vor Überdruck erfordern, ist auch eine lokale Installation möglich. Getriebe für 20-mm-Rohrgewinde gibt es in primitiver Ausführung, und auch ohne Feinabstimmung verrichten sie mit ihrer Schutzfunktion gute Dienste.

Geräteanpassung

Viele Eigentümer fragen sich, wie sie den Wasserdruckregler in der Wohnung einstellen sollen. Diese Aufgabe kann leicht von Hand erledigt werden. Die meisten Geräte verfügen über eine Voreinstellung. Demnach beträgt der Druck in ihnen 3 bar. Bei Bedarf können Sie diesen Parameter jedoch selbst verringern oder erhöhen.

Möglicherweise benötigen Sie einen Schraubenschlüssel oder einen breiten Schraubendreher, um Anpassungen vorzunehmen. Die Wahl des Werkzeugs hängt vom Getriebemodell ab. Bei modernen Geräten erfolgt die Konfiguration natürlich manuell ohne Verwendung zusätzlicher Tools.

Zunächst müssen Sie sicherstellen, dass der Wasserdruckminderer in der Wasserversorgung sicher installiert ist.Nach der Installation öffnet das Gerät die Wasserzufuhr. In diesem Stadium müssen Sie das System auf Lecks überprüfen. Um solche Probleme zu vermeiden, sollte bei der Montage des Getriebes Dichtungsmaterial verwendet werden.

Die Einstellung des Wasserdruckminderers in der Wohnung erfolgt bei geschlossenen Wasserhähnen. An der Unterseite des Geräts befindet sich ein Einstellkopf, der für die Einstellung des Drucks der Flüssigkeit in der Rohrleitung verantwortlich ist. Wenn der Druck erhöht werden muss, dreht sich der Kopf im Uhrzeigersinn. Ansonsten werden die Drehbewegungen im Gegenuhrzeigersinn ausgeführt.

Mit einer vollen Umdrehung des Kopfes können Sie den Druck um 0,5 bar verändern. Dies macht sich durch die Bewegung des Pfeils bemerkbar. Damit wird der Wasserdruckregler in der Wohnung eingestellt. Die Arbeit kann leicht von Hand erledigt werden.

Brauche ich ein Getriebe vor dem Kessel?

Wasserschlag oder Wasserschlag tritt aufgrund einer sofortigen Änderung der Wasserbewegung in der Wasserversorgung auf. Eine häufige Folge von Wasserschlägen sind durch Hochdruck gerissene Adapterschläuche. Seine Manifestation ist auch durch die Zerstörung von durch Rost geschwächten Rohren und das Versagen schwacher Stopfen gekennzeichnet.

Wenn der Kessel läuft, führt ein Wasserschlag wahrscheinlich zum Bersten des Tanks.

Ein herkömmlicher Kessel ist für einen Eingangswasserdruck von bis zu 4 Atmosphären ausgelegt - dann ist seine Lebensdauer höher. Wenn der Druck in den Rohren über 7-8 Atmosphären liegt, wird ein Sicherheitsrückschlagventil eingeschaltet, das Wasser aus dem Kessel in den Abwasserkanal ablässt.

Einer der Gründe für das ständig tropfende Kesselsicherheitsventil kann ein zu hoher Wasserdruck (mehr als 8 Atmosphären) am Einlass sein.Ein erhöhter Druck in den Rohren kann nicht nur durch den Ausfall des Temperatursensors, sondern auch durch das Verschulden des Wasserversorgers auftreten, da der Wohnung Wasser mit einem Druck von mehr als 10 Atmosphären zugeführt werden kann.

Besonders häufig wird dies nachts in mehrstöckigen Gebäuden in den unteren Stockwerken beobachtet.

Eine Analyse der Statistiken zu Kesselausfällen zeigte, dass etwa 70 % aller Ausfälle mit einem starken Druckabfall, Wasserschlägen und anhaltenden Vibrationen verbunden waren.

Wenn der Druckminderer nicht am Eingang der Wohnung installiert ist, muss er zwingend vor dem Heizkessel installiert werden.

Ein am Eingang des Kessels angeschlossener Druckminderer wird zum Garant für den Schutz vor hydraulischen Stößen und ein Sicherheitsrückschlagventil, das aufgrund des erhöhten Drucks leckt.

Für Wohngebäude werden in der Regel direkt wirkende Druckregler eingesetzt.

Direktwirkende Flanschventilanordnung

Sie arbeiten nach dem Prinzip des Kräfteausgleichs (Drittes Newtonsches Gesetz), der auf die Membran einwirkt: einerseits die Federspannkraft und andererseits die Druckkraft nach Reduktion.

Bei einer Änderung des Vordrucks befindet sich die bewegliche Stange des Reglers bei gegebenem Druck und verbrauchter Wassermenge in einer neuen Gleichgewichtslage (Vordruckkompensation).

Dadurch wird auch bei starken Schwankungen des Eingangsdrucks dieser schnell gelöscht und der Druck am Ausgang des Reglers konstant gehalten.

Bei einem Stopp im Drawdown schließt der Regler vollständig. Die Eingangsdruckkompensation sorgt dafür, dass das Öffnen und Schließen des Ventils unabhängig vom momentanen Druck am Eingang des Reglers ist. Schwankungen des Eingangsdrucks wirken sich somit nicht auf den geregelten Ausgangsdruck aus.

Solche Regler enthalten ein "Membranfeder"-System (1-2), das den Regler je nach Ausgangsdruck öffnet oder schließt. Die anderen Teile des Reglers sind der feste Sitz (3) und die bewegliche Membran (4). Der Eingangsdruck wirkt auf Kammer I, der Ausgangsdruck auf Kammer II.

Wenn Wasser entnommen wird, sinkt der Ausgangsdruck und folglich die von der Membran entwickelte Kraft, und es tritt ein Ungleichgewicht zwischen den Kräften der Membran und der Feder auf, wodurch das Ventil zum Öffnen gezwungen wird. Danach steigt der Druck am Ausgang (in Kammer II) an, bis die Kräfte der Membrane und der Feder gleich sind.

Geflanschte Druckregler werden normalerweise an Abzweigleitungen am Eingang des Gebäudes installiert. Sie verwenden einen Ausgleichskolben (5), dessen Fläche gleich der Fläche der Ventilmembran (4) ist. Die durch den Vordruck erzeugten Kräfte auf die Ventilmembran und auf den Entlastungskolben sind gleich groß. Sie sind jedoch gegenläufig zueinander gerichtet und daher ausgeglichen.

Reglergerät mit Gewinde

Eine ähnliche Konstruktion findet sich bei Gewindeventilen, die zur individuellen Steuerung und auf den Stockwerken von Gebäuden verwendet werden. Die Aufgabe des Druckausgleichs in ihnen wird durch Fixierung der Ventilmembran (4) und Mobilisierung des Ventilsitzes in der Steuerhülse (6) gelöst. In diesem Fall wird der Eingangsdruck gleichermaßen auf die oberen und unteren Ringflächen der Hülse aufgebracht.

Die Werkseinstellung der Ventile beträgt in der Regel 2,5-3 bar. Der Druckwert wird vom Verbraucher durch Drehen des Einstellknopfes oder der Schraube eingestellt.

Schlussfolgerungen und nützliches Video zum Thema

Video Nr. 1 Übersicht der Sensormodelle, die den Druck im Wasserversorgungssystem überwachen:

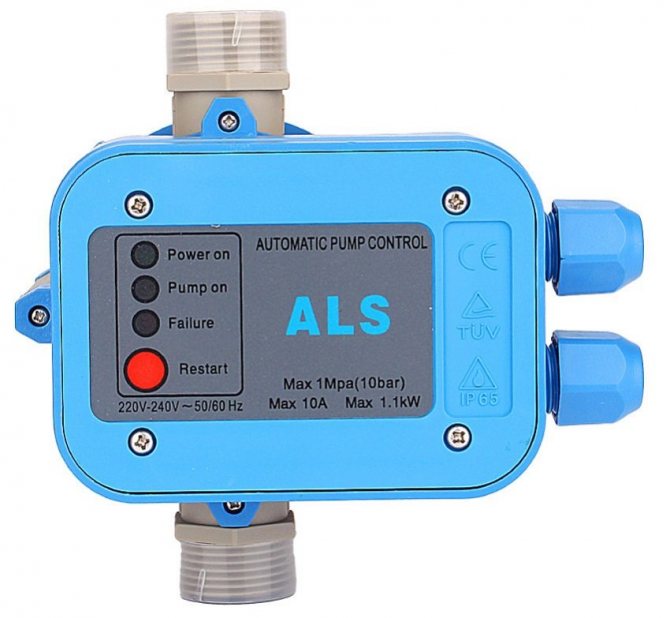

Video Nr. 2Ein ausführlicher Videoclip über ein elektronisches Relais zur Steuerung des Wasserdrucks:

Video Nr. 3 Informationen im Videoformat über die Funktionen zum Einstellen eines Brauchwasserdrucksensors:

Video Nr. 4 Zu den Merkmalen der Wartung eines Drucksensors, der 2 Jahre funktioniert hat. Zunächst galt es, den bisherigen Ansprechbereich der Pumpe zu verändern:

Nachdem Sie sich mit den Besonderheiten der Bedienung und Einstellung von Wasserdrucksensoren in privaten Wasserversorgungssystemen vertraut gemacht haben, können Sie das Gerät selbst konfigurieren.

Wenn Sie immer noch Zweifel an Ihren eigenen Fähigkeiten haben, dann ist es besser, einen Spezialisten zu rufen, der einen guten Ruf hat.

Es ist wichtig, dass der Sensor richtig funktioniert, dann gibt es keine Probleme mit dem gesamten Wasserversorgungssystem des Ferienhauses / Landhauses

Wir laden Sie ein, die von uns zur Überprüfung bereitgestellten Informationen zu kommentieren. Bitte schreiben Sie Kommentare in den Block unten, stellen Sie Fragen, teilen Sie Ihre persönlichen Erfahrungen und Ihr Wissen.
