Arten von Deflektoren für den Schornstein und die Heimwerkerherstellung

5 Lüftungsabweiser zum Selbermachen

Viele Besitzer kennen das Gerät und das Funktionsprinzip des Geräts und entscheiden sich, einen Lüftungsabweiser mit ihren eigenen Händen herzustellen. Aus Sicht seiner eigenen Implementierung ist die Version von Grigorovichs Produkt konkurrenzlos, daher werden wir die Implementierung dieser speziellen Version in Betracht ziehen. Der Hauptvorteil ist, dass eine solche Lüftung ganzjährig ohne Strom funktioniert.

Sie sollten zuerst vorbereiten:

• Edelstahlblechtyp, kann durch verzinkt ersetzt werden;
• elektrische Bohrmaschine;
• Befestigungsklammern, Bolzen, Nieten und Muttern;
• Zeichenwerkzeug für Metalloberflächen;
• Kompass;
• Blatt Karton;
• Lineal;
• Schere für Metall und Papier.

Beliebte Produkttypen

Sie haben wahrscheinlich bemerkt, dass es sie in verschiedenen Formen gibt. Moderne Geräte können unterschiedliche Oberteile haben:

1. eben
2. Halbkreis
3. mit Deckel
4. Mit Satteldach

halbrunde Kappe

Der erste Typ wird am häufigsten in Häusern im Jugendstil installiert. Für gewöhnliche moderne Gebäude wird hauptsächlich eine halbkreisförmige Kappe verwendet. Ein Windfang-Satteldach schützt den Schornstein am besten vor Schnee.

Meistens bestehen Schornsteine ​​aus verzinktem Eisen, seltener aus Kupfer. Aber heute kommen Produkte in Mode, die mit Emaille oder hitzebeständigem Polymer überzogen sind. Wenn das Gerät an Lüftungskanälen verwendet wird, wo kein direkter Kontakt mit erwärmter Luft besteht, kann eine Kunststoffkappe verwendet werden.

Auch die Ausführungen der Deflektoren sind unterschiedlich.

Auf dem heimischen Markt sind die beliebtesten:

• TsAGI-Deflektor, kugelförmig mit Rotation, offen "Astato"
• Das Gerät von Grigorowitsch
• "Rauchzahn"
• Runder Schornstein "Voller"
• Stern Shenard

Verschiedene Arten von Schornsteinkappen

Der TsAGI-Deflektor ist auf den russischen Freiflächen zum beliebtesten geworden. Sein Paket beinhaltet:

• Abzweigrohr (Einlass)
• rahmen
• Diffusor
• Regenschirm
• Klammern

Sie können einen werkseitigen Deflektor kaufen und am Schornstein anbringen, aber manche Leute ziehen es vor, ihn aus Abfallmaterialien selbst herzustellen. Befolgen Sie dazu ein paar einfache Regeln.

Dies ist ein Mechanismus, der einen rotierenden Körper hat und mit einer Lagerbaugruppe verbunden ist, an der speziell gekrümmte Teile befestigt sind. Die Wetterfahne selbst befindet sich oben und ermöglicht es dem gesamten Gerät, sich sozusagen ständig im Wind zu halten.

Der Ring mit eingebauter Lagerbaugruppe wird mit starken Schrauben am Schornsteinausschnitt befestigt. Der zwischen den Visieren strömende Luftstrom wird beschleunigt, was zur Bildung einer verdünnten Zone führt. Der Schub erhöht bzw. erhöht die Effizienz der Ausgabe von Verbrennungsprodukten.

Wie erstelle ich einen Schornsteinabweiser zum Selbermachen

Zuerst müssen Sie entscheiden, aus welchem ​​​​Material es erstellt werden soll. Es kann verzinktes Eisen oder Edelstahl sein. Kupfer ist ebenfalls geeignet, obwohl es ein teures Material ist. Die Verwendung dieser Metalle ist darauf zurückzuführen, dass der Deflektor möglichst widerstandsfähig gegen Temperaturextreme und atmosphärische Einflüsse sein muss.

Das Gerät hat seine eigenen spezifischen Parameter, die eingehalten werden müssen. Beispielsweise sollte die Höhe des Schornsteins 1,6 bis 1,7 Teile des Innendurchmessers des Rohrs und die Breite 1,9 betragen.

Die Reihenfolge der Arbeiten zur unabhängigen Erstellung des Deflektors ist wie folgt:

1. Auf Karton zeichnen wir einen Scan der wichtigsten Details.
2. Wir übertragen die Muster auf das Metall und schneiden einzelne Teile aus.
3. Wir verbinden alle Elemente miteinander, indem wir Verbindungselemente verwenden oder schweißen.
4. Wir stellen Stahlklammern her, die für die Befestigung der Kappe auf der Oberfläche des Schornsteins benötigt werden.
5. Wir sammeln die Kappe.

Ein selbstgebauter Deflektor wird zunächst zusammengebaut und erst dann an einem Rohr montiert. Zuerst wird der Zylinder installiert, der mit Befestigungselementen befestigt wird. Mit Klemmen wird darauf ein Diffusor sowie eine Kappe in Form eines umgekehrten Kegels befestigt.Dieses einfache Element ermöglicht es dem Gerät, bei jedem Wind zu funktionieren.

Sehen Sie sich das Video an, machen Sie es selbst und Schritt für Schritt:

Um eine Kappe selbst herzustellen, benötigen Sie die folgenden Gegenstände und Werkzeuge:

• Gummi- oder Holzhammer
• Ein Hammer
• Bar
• Klemmen
• Schere für die Bearbeitung von Metall
• Ecke aus Stahl.

Um den Zusammenbau des Geräts zu vereinfachen, sind an allen Teilen auf beiden Seiten Ecken speziell geschnitten.

Die Installation eines Deflektors ist obligatorisch und am effektivsten bei Vorhandensein eines indirekten Schornsteins.

Wenn Sie das Gerät selbst herstellen, müssen Sie sich strikt an die oben angegebenen Proportionen halten. Wenn der am Schornstein installierte Deflektor diese Parameter nicht erfüllt, kann er seine Hauptfunktion, einen guten Zug zu erzeugen, nicht ordnungsgemäß erfüllen.

Wir machen die Kappe selbst, Videobewertung:

Wenn Sie Metallzuschnitte selbst herstellen, verwenden Sie am besten Kartonmuster, die auf die erforderlichen Maße zugeschnitten sind. Wenn Sie sie auf einem Blech befestigen, reicht es aus, die Details entlang der Kontur zu kreisen, und Sie können sie ohne Angst vor Fehlern sicher ausschneiden.

Wenn das Rohr den maximal zulässigen Durchmesser hat, erfordert die Installation die Verwendung einer Verlängerung aus Draht.

So berechnen Sie einen statischen Deflektor

Wenn Sie den Deflektor selbst herstellen, müssen Sie Berechnungen durchführen und eine Skizze des zukünftigen Produkts skizzieren. Sie müssen vom Innendurchmesser des Schornsteinrohrs ausgehen.

Das Foto zeigt die Abhängigkeit der Größe des Deflektors vom Durchmesser des Schornsteins. Um den unteren Durchmesser des Diffusors zu bestimmen, wird der Basisparameter mit 2 multipliziert, der obere mit 1,5, die Höhe des Diffusors mit 1,5, die Höhe des Kegels, einschließlich des umgekehrten, die Höhe des Schirms selbst mit 0,25 , das in den Diffusor eintretende Rohr um 0,15

Für ein Standardgerät können die Parameter aus der Tabelle ausgewählt werden:

In der Tabelle können Sie die Abmessungen des Deflektors auswählen, ohne Berechnungen durchzuführen.Sind aber keine passenden Größen drin, muss man sich trotzdem mit einem Taschenrechner bewaffnen oder im Internet das passende Programm finden.

Bei der Herstellung eines Deflektors mit individuellen Parametern werden diese speziellen Formeln auch zur Ermittlung der Abmessungen verwendet: • Diffusor = 1,2 x din. Rohre; • H = 1,6 x din. Rohre; • Abdeckbreite = 1,7 x din. Rohre.

Nachdem Sie alle Dimensionen gelernt haben, können Sie den Schwung des Kegels des Regenschirms berechnen. Sind Durchmesser und Höhe bekannt, lässt sich der Durchmesser des Rundknüppels leicht mit dem Satz des Pythagoras berechnen:

R = √(D/2)² + H²

Jetzt müssen wir die Parameter des Sektors bestimmen, der anschließend aus dem Werkstück geschnitten wird.

Die Länge eines Vollkreises in 360⁰ L ist gleich 2π R. Die Länge des unter dem fertigen Kegel liegenden Kreises Lm ist kleiner als L. Die Länge des Segmentbogens (X) wird aus der Differenz dieser Längen bestimmt. Machen Sie dazu den Anteil:

L/360⁰ = Lm/X

Die gewünschte Größe wird daraus berechnet: X \u003d 360 x Lm / L. Der resultierende Wert von X wird von 360⁰ abgezogen - dies ist die Größe des geschnittenen Sektors.

Wenn also die Höhe des Abweisers 168 mm und der Durchmesser 280 mm betragen soll, dann beträgt der Radius des Werkstücks 219 mm und seine Umfangslänge Lm = 218,7 x 2 x 3,14 = 1373 mm. Der gewünschte Kegel hat einen Umfang von 280 x 3,14 = 879 mm. Also 879/1373 x 360⁰ = 230⁰. Der Schnittsektor sollte einen Winkel von 360 - 230 = 130⁰ haben.

Wenn Sie ein Werkstück in Form eines Kegelstumpfes schneiden müssen, müssen Sie eine schwierigere Aufgabe lösen, weil. Der bekannte Wert ist die Höhe des abgeschnittenen Teils und nicht die des gesamten Kegels. Unabhängig davon erfolgt die Berechnung nach dem gleichen Satz des Pythagoras. Die Gesamthöhe ergibt sich aus dem Verhältnis:

(D – Dm)/ 2H = D/2Hp

Daraus folgt, dass Hp = D x H / (D-Dm).Nachdem Sie diesen Wert gelernt haben, berechnen Sie die Parameter des Werkstücks für einen vollen Kegel und ziehen Sie den oberen Teil davon ab.

Mit bekannten Parametern: der Höhe des Kegels - voll oder abgeschnitten und dem Radius der Basis, bestimmen Sie durch einfache Berechnungen einfach den Radius des Äußeren und Inneren (im Falle eines Kegelstumpfes) und dann den Anfangswinkel und die Länge von die Erzeugende der Kurve

Angenommen, es wird ein Kegelstumpf benötigt, bei dem H \u003d 240 mm, der Durchmesser an der Basis 400 mm beträgt und der obere Kreis einen Durchmesser von 300 mm haben sollte.

• Gesamthöhe HP = 400 x 240 / (400 - 300) = 960 mm.
• Werkstückaußenradius Rz = √(400/2)² + 960² = 980,6 mm.
• Kleiner Lochradius Rm = √(960 - 240)² + (300|2)² = 239 mm.
• Sektorwinkel: 360/2 x 400/980,6 = 73,4⁰.

Es bleibt, einen Bogen mit einem Radius von 980,6 mm und den zweiten mit einem Radius von 239 mm vom selben Punkt zu zeichnen und die Radien in einem Winkel von 73,4⁰ zu zeichnen. Wenn geplant ist, die Kanten zu überlappen, werden Zugaben hinzugefügt.

Selbstmontage des Deflektors

Zuerst werden Muster vorbereitet, dann auf ein Blech gelegt und die Teile mit einer Spezialschere ausgeschnitten. Der Körper ist gefaltet, die Kanten sind mit Nieten befestigt. Als nächstes werden der obere und der untere Kegel aneinander befestigt, wobei dafür die Kante des ersten verwendet wird. Es ist größer und es können an mehreren Stellen spezielle Befestigungsschnitte von etwa 1,5 cm Breite eingeschnitten und dann gebogen werden.

Es ist nicht schwierig, einen einfachen Deflektor zusammenzubauen, aber wenn ein Rotationsgerät installiert werden soll, müssen Sie sich mit vielen Teilen befassen

Vor der Montage werden 3 Zahnstangen im unteren Kegel installiert, gleichmäßig über den Umfang verteilt und dazu Gewindebolzen verwendet.Um den Schirm mit dem Diffusor zu verbinden, werden an letzterem Schlaufen aus Metallstreifen aufgenietet. Die Zahnstangen werden in die Scharniere geschraubt und für mehr Zuverlässigkeit mit Muttern befestigt.

Außerdem führen sie Arbeiten zur Installation eines von Hand gefertigten Deflektors am Schornstein eines Gas- oder anderen Kesseltyps durch. Das zusammengebaute Gerät wird auf das Rohr gesetzt und mit Klemmen befestigt, wobei Lücken vermieden werden. Manchmal wird die Fuge mit einem hitzebeständigen Dichtstoff behandelt.

Warum Sie einen Schornsteinabweiser brauchen und wie er funktioniert

Auch der beste Ofen wird keine guten Ergebnisse zeigen können, wenn sein Schornstein nicht den nötigen Zug erzeugt. Dieser Faktor beeinflusst die Effizienz der Luftzufuhr und die rechtzeitige Entfernung von Abgasen.

und eine Abnahme der Effizienz wird durch starke Winde und plötzliche Änderungen des atmosphärischen Drucks erleichtert. Diese Wetterfaktoren verursachen Rauchgasturbulenzen und können Umkehrschub verursachen, bei dem die Bewegungsrichtung der Verbrennungsprodukte umgekehrt wird. Außerdem gelangen Niederschläge und Schmutz leicht in den offenen Schornstein, was den Querschnitt des Rauchkanals erheblich verringert. Es ist klar, dass unter solchen Bedingungen von einem normalen Betrieb des Ofens keine Rede sein kann.

Als Reflektor von Luftströmen dient der Deflektor tatsächlich als gewöhnliche Barriere gegen den Wind.

Beim Auftreffen auf ein Hindernis wird der Luftstrom von zwei Seiten daran vorbei geleitet, sodass unmittelbar hinter dem Reflektor ein Unterdruckgebiet entsteht. Dieses Phänomen ist seit dem Physikschulunterricht als Bernoulli-Effekt bekannt. Dies trägt zur verbesserten Entfernung von Gasen aus der Verbrennungszone bei und ermöglicht es Ihnen, den Ofen mit der erforderlichen Luftmenge zu versorgen.

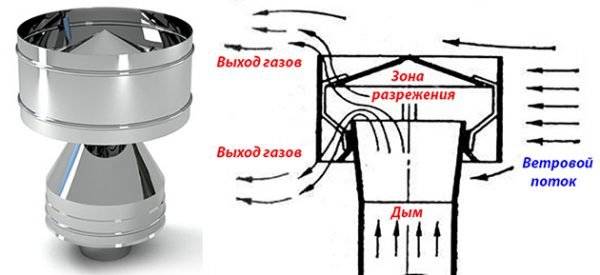

Das Funktionsprinzip des Deflektors basiert auf dem Auftreten einer Niederdruckzone auf der Leeseite

In jüngerer Zeit beschäftigen sich Ingenieure intensiv mit diesem Thema. In zahlreichen Experimenten fanden sie heraus, dass mit der richtigen Wahl des Deflektors der thermische Wirkungsgrad des Ofens um 20 % gesteigert werden kann.

Es ist auch wichtig, dass die reflektierende Vorrichtung die aerodynamischen Eigenschaften des Schornsteins verbessert, unabhängig von der Stärke und Richtung des Windes, dem Vorhandensein von Niederschlag und anderen Wetterfaktoren.

Wie man mit eigenen Händen einen TsAGI-Deflektor an einem Schornsteinrohr herstellt

Der Prozess der Entwicklung und Montage eines Deflektors an einem Auspuffrohr besteht aus vier Phasen: Zeichnen, Erstellen von Rohlingen, Montieren, Installieren der Struktur und Befestigen direkt am Schornstein.

notwendige Werkzeuge

Sie benötigen auf jeden Fall:

• ein Blatt dickes Papier zum Zeichnen und Layout;
• Marker zum Markieren;
• Nietmaschine zum Verbinden von Konstruktionselementen;
• Scheren für Metall zum Schneiden von Teilen;
• bohren;
• ein Hammer.

Vergessen Sie vor der Installation des Deflektors nicht das richtige Werkzeug

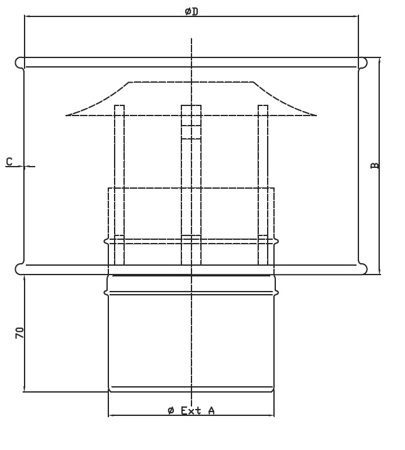

Entwicklung einer Zeichnung des TsAGI-Deflektormodells

Es gibt einen Algorithmus, wie man einen Deflektor zum Selbermachen an einem Schornsteinrohr herstellt. Es wird empfohlen, den ersten Schritt auf Papier zu machen. Zuerst müssen Sie die Abmessungen des Durchmessers der Düse und der oberen Kappe der Struktur sowie die Höhe des Reflektors berechnen.

Hierfür werden spezielle Formeln verwendet:

• Durchmesser des oberen Teils des Deflektors - 1,25 d;
• Durchmesser des Außenrings - 2d;
• Bauhöhe - 2d + d / 2;
• Ringhöhe - 1,2d;
• Kappendurchmesser - 1,7d;
• der Abstand von der Basis zum Rand des Außenmantels beträgt d/2.

Wobei d der Durchmesser des Schornsteins ist.

Eine Tabelle erleichtert die Aufgabe, die vorgefertigte Berechnungen für Standardgrößen von Metallrohren enthält.

Schornsteindurchmesser, cm	Äußerer Gehäusedurchmesser, cm	Höhe des äußeren Gehäuses, cm	Durchmesser des Diffusorauslasses, cm	Kappendurchmesser, cm	Einbauhöhe des Außengehäuses, cm
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Wenn der Schornstein eine nicht standardmäßige Breite hat, müssen alle Berechnungen unabhängig durchgeführt werden. Wenn Sie jedoch die Formeln kennen, ist es einfach, den Durchmesser des Rohrs zu messen und alle erforderlichen Indikatoren zu bestimmen, um sie beim Erstellen von Zeichnungen zu verwenden.

Wenn die Muster erstellt werden, wird empfohlen, zuerst einen Papierprototyp des zukünftigen Reflektors zusammenzubauen. Auch wenn Sie ein erfahrener Handwerker sind und sicher sind, dass Sie problemlos mit Ihren eigenen Händen einen Deflektor für einen Ofenkamin bauen können, sollten Sie diesen Schritt nicht überspringen, da er Ihnen dabei hilft, mögliche Fehler und Mängel zu erkennen und korrekte Berechnungen oder eine Zeichnung. Erst nachdem Sie das richtige Papierlayout erstellt haben, das bestätigt, dass das Deflektorschema korrekt ist, können Sie mit dem nächsten Schritt fortfahren.

Schritt-für-Schritt-Anleitung

Es gibt eine Arbeitsordnung, die eingehalten werden muss, da Sie sonst die einzelnen Teile des Kaminumlenkers nicht selbst mit Ihren eigenen Händen verbinden können.

Das Verfahren ist wie folgt:

1. Übertragen Sie die Schablone mit Papierrohlingen auf die Oberfläche des Metalls, aus dem Sie einen Reflektor herstellen möchten. Verfolgen Sie sorgfältig die Umrisse der Papierdetails. Dazu können Sie einen Permanentmarker, Spezialkreide und sogar einen einfachen Bleistift verwenden.
2. Schneiden Sie mit einer Metallschere die Rohlinge der erforderlichen strukturellen Details aus.
3. Entlang der gesamten Kontur an den Abschnitten muss das Metall um 5 mm gebogen und vorsichtig mit einem Hammer betreten werden.
4. Rollen Sie das Werkstück in eine Zylinderform, bohren Sie Löcher für Befestigungselemente, damit Sie die Struktur mit Nieten verbinden können. Schweißen ist erlaubt, aber kein Lichtbogenschweißen. Es muss darauf geachtet werden, dass das Metall nicht durchbrennt. Der Abstand zwischen den Hauptbefestigungspunkten kann zwischen 2 und 6 cm gewählt werden, er variiert je nach Größe der fertigen Struktur. Der äußere Zylinder wird auf die gleiche Weise gefaltet und befestigt.
5. Biegen und verbinden Sie die Kanten und machen Sie die restlichen Details: einen Regenschirm und eine Schutzkappe in Form eines Kegels.
6. Aus dem verzinkten Blech müssen Befestigungselemente ausgeschnitten werden - 3-4 Streifen: Breite 6 cm, Länge - bis zu 20 cm Biegen Sie den gesamten Umfang auf beiden Seiten um und gehen Sie mit einem Hammer daran entlang. Von der Innenseite des Regenschirms müssen Befestigungslöcher gebohrt werden, die um 5 cm von der Kante abweichen, 3 Punkte reichen aus. Befestigen Sie danach die Metallstreifen mit Nieten an der Kappe. Dann müssen sie in einem Winkel von 90 Grad gebogen werden.
7. Verbinden Sie den Diffusor und den Konus mit Nieten mit dem Einlassrohr. Nachdem Sie mit Ihren eigenen Händen einen Deflektor für ein rundes Rohr hergestellt haben, können Sie mit der Installation fortfahren.

Auf ähnliche Weise kann auch ein Volper Schornsteinabweiser erstellt werden. Sein Design ist dem TsAGI-Modell sehr ähnlich, aber es gibt einige Unterschiede im oberen Teil. Sie sind auch aus Edelstahl, verzinkt oder Kupfer.

Klassifizierung von Deflektoren für Schornsteine

Alle Geräte werden nach mehreren Kriterien in drei große Gruppen eingeteilt.

Bevor Sie eine endgültige Entscheidung treffen, sollten Sie sich mit den bekanntesten Deflektordesigns vertraut machen.

In der Vergleichstabelle werden nur die Modelle aufgeführt, die bei privaten Entwicklern beliebt sind.

Tisch.Arten von Deflektoren für den Schornstein

Grigorowitschs Mütze	Eine klassische und sehr verbreitete Option, die Bewegungsgeschwindigkeit von Verbrennungsprodukten erhöht sich um etwa 20–25%. Das Gerät besteht aus zwei fast identischen Schirmen, die in geringem Abstand zu einer Struktur verbunden sind. Kann sowohl auf runden als auch auf quadratischen Schornsteinen installiert werden. Aufgrund der Konstruktionsmerkmale gibt es eine doppelte Beschleunigung der Bewegung der Luftströme: in Richtung der Verengung des Diffusors und in Richtung der oberen Rückführhaube.
TsAGI-Düse	Entwickelt wurde das Modell von Mitarbeitern des Aerohydrodynamischen Zentralinstituts, in der jüngeren Vergangenheit die bekannteste spezialisierte wissenschaftliche Einrichtung. Der Schub wird durch das Anziehen von Winddruck und Druckunterschied in der Höhe verstärkt. Die Düse im Inneren hat ein zusätzliches Sieb, in dem ein herkömmlicher Deflektor installiert ist. Die TsAGI-Düse eliminiert den Effekt des Rückwärtsschubs. Der Nachteil ist, dass unter bestimmten klimatischen Bedingungen im Winter Frost an den Wänden auftreten kann, was die Parameter des Schornsteinzugs verschlechtert.
Kappe Astato	Das Produkt wurde von Spezialisten der französischen Firma Astato entwickelt. Es besteht aus einem statischen und einem dynamischen Teil, der bei Schornsteinen selten verwendet wird. Denn die extrem schwierigen Einsatzbedingungen des Ventilators stellen hohe Anforderungen an Zuverlässigkeit und Sicherheit. Solche Ventilatoren erhöhen die Gesamtkosten für die Installation von Schornsteinrohren erheblich.
Turbo-Deflektoren	Ziemlich komplexe Geräte, bestehend aus einem rotierenden Turbinenkopf und einem festen Körper. Durch die Rotation der Schaufeln unter der Haube des Geräts sinkt der Druck, der Rauch aus dem Schornstein wird effizienter abgesaugt.Moderne Lager lassen die Turbine bereits bei einer Windgeschwindigkeit von 0,5 m/s rotieren, was die Leistung der Schornsteine ​​deutlich verbessert. Turbo-Deflektoren sind 2- bis 4-mal effizienter als statische Modelle und haben ein attraktives Aussehen.
Drehbare Hauben	Die Schutzvisiere sind über ein beidseitig geschlossenes Lager mit dem Kaminrohr verbunden. Das Vordach hat eine gebogene Geometrie und überdeckt in der Ausladung den Kaminabschnitt vollständig. Auf der Haube ist eine Wetterfahne installiert, die die Struktur je nach Windrichtung dreht. Luftströme passieren spezielle Schlitze und steigen auf. Eine solche Bewegung bewirkt einen Druckabfall und eine Erhöhung des natürlichen Zugs der Abgase aus dem Schornstein.
H-förmiges Modul	Es wird am häufigsten an Industrieschornsteinen montiert. Das Hauptmerkmal ist die Fähigkeit, mit starken Windböen zu arbeiten. Außerdem wird die Möglichkeit einer Schubumkehr vollständig eliminiert.

Der Kapitän sollte nach sorgfältiger Analyse aller Faktoren einen geeigneten Deflektor auswählen. Es muss jedoch bedacht werden, dass eine sehr starke Traktion nicht nur positive, sondern auch negative Seiten hat. Was für?

1. Die Luftbewegung ist so schnell, dass der Docht erlischt. Dieses Problem tritt häufig bei Gasheizkesseln auf. Moderne Modelle haben eine automatische Zündung mit einem elektrischen Funken. Es funktioniert ständig, was den Benutzern Unannehmlichkeiten bereitet. Kessel veralteter Bauart sind nicht mit solchen Geräten ausgestattet, sie müssen manuell gestartet werden.

   Bei zu starkem Zug brennt die Flamme im Kessel ständig aus

2. Starker Luftzug verringert die Effizienz des Heizkessels.Heiße Verbrennungsprodukte für einen kurzen Kontakt mit dem Wärmetauscher haben keine Zeit, ihm die maximale Menge an Wärmeenergie zuzuführen. Ein erheblicher Teil davon wird durch den Schornstein abgeführt, was die Kosten der finanziellen Mittel für die Instandhaltung des Gebäudes im Winter erhöht.

   Starker Luftzug verringert die Effizienz des Kessels erheblich, wodurch die Heizkosten steigen

3. Der starke Schornsteinzug verursacht einen erhöhten Zustrom kalter Außenluft. Infolgedessen verschlechtert sich der Komfort des Aufenthalts in den Räumlichkeiten, die Temperatur sinkt, die Leistung der Kessel muss erhöht werden. Und dies spiegelt sich unter Berücksichtigung der aktuellen Kosten der Energieträger in der finanziellen Situation der Nutzer wider.

   Verfahren zur Überprüfung des Vorhandenseins und der Stärke von Zug im Schornstein

Optionen für Gaskanäle für ein Landhaus

Zum Abführen von Verbrennungsprodukten mit relativ niedriger Temperatur (bis zu 120 ° C), die von Gaskesseln abgegeben werden, sind die folgenden Schornsteintypen geeignet:

• dreischichtiges modulares Edelstahl-Sandwich mit nicht brennbarer Isolierung - Basaltwolle;
• ein Kanal aus Eisen- oder Asbestzementrohren, geschützt durch Wärmedämmung;
• keramisch isolierte Systeme wie Schiedel;
• Ziegelblock mit Edelstahlrohreinsatz, von außen mit wärmedämmendem Material verkleidet;
• das gleiche, mit einer inneren Polymerhülle vom Typ FuranFlex.

Dreilagiges Sandwichgerät zur Entrauchung

Lassen Sie uns erklären, warum es unmöglich ist, einen traditionellen gemauerten Schornstein zu bauen oder ein gewöhnliches Stahlrohr an einen Gaskessel anzuschließen. Die Abgase enthalten Wasserdampf, der ein Produkt der Verbrennung von Kohlenwasserstoffen ist. Durch den Kontakt mit kalten Wänden kondensiert Feuchtigkeit aus, dann entwickeln sich die Ereignisse wie folgt:

1. Dank zahlreicher Poren dringt Wasser in den Baustoff ein. In Metallschornsteinen fließt Kondensat an den Wänden herunter.
2. Da Gas- und andere hocheffiziente Boiler (mit Dieselkraftstoff und Flüssigpropan) regelmäßig in Betrieb sind, hat der Frost Zeit, Feuchtigkeit aufzunehmen und sie in Eis zu verwandeln.
3. Eiskörnchen, die immer größer werden, schälen den Ziegel von innen und außen und zerstören nach und nach den Schornstein.
4. Aus dem gleichen Grund sind die Wände eines nicht isolierten Stahlschornsteins näher am Kopf mit Eis bedeckt. Der Durchgangsdurchmesser des Kanals nimmt ab.

Gewöhnliches Eisenrohr, isoliert mit nicht brennbarer Kaolinwolle

Auswahlhilfe

Da wir uns zunächst vorgenommen haben, in einem Privathaus eine kostengünstige Version des Schornsteins zu installieren, die für die Installation in Eigenregie geeignet ist, empfehlen wir die Verwendung eines Edelstahlrohr-Sandwiches. Die Installation anderer Rohrtypen ist mit folgenden Schwierigkeiten verbunden:

1. Asbest und dickwandige Stahlrohre sind schwer, was die Arbeit erschwert. Außerdem muss der äußere Teil mit Isolierung und Blech ummantelt werden. Die Baukosten und -dauer werden die Montage eines Sandwichs definitiv übersteigen.
2. Keramische Schornsteine ​​​​für Gaskessel sind die beste Wahl, wenn der Entwickler die Mittel hat. Systeme wie Schiedel UNI sind zuverlässig und langlebig, aber zu teuer und für den durchschnittlichen Hausbesitzer unerreichbar.
3. Edelstahl- und Polymereinsätze werden für die Rekonstruktion verwendet - Auskleidung bestehender Ziegelkanäle, die zuvor nach alten Projekten gebaut wurden. Eine solche Struktur speziell einzuzäunen ist unrentabel und sinnlos.

Kaminvariante mit Keramikeinsatz

Ein turbogeladener Gaskessel kann auch an einen herkömmlichen vertikalen Schornstein angeschlossen werden, indem die Zufuhr von Außenluft über ein separates Rohr organisiert wird.Die technische Lösung sollte umgesetzt werden, wenn in einem Privathaus bereits ein Gaskanal zum Dach hergestellt wurde. In anderen Fällen wird ein Koaxialrohr montiert (siehe Foto) - dies ist die wirtschaftlichste und richtige Option.

Bemerkenswert ist die letzte und billigste Art, einen Schornstein zu bauen: Machen Sie mit Ihren eigenen Händen ein Sandwich für einen Gaskessel. Ein rostfreies Rohr wird genommen, in Basaltwolle der erforderlichen Dicke eingewickelt und mit einem verzinkten Dach ummantelt. Die praktische Umsetzung dieser Lösung wird im Video gezeigt:

Schornstein des Festbrennstoffkessels

Bei der Arbeitsweise von Holz- und Kohleheizungen werden heißere Gase freigesetzt. Die Temperatur der Verbrennungsprodukte erreicht 200 ° C oder mehr, der Rauchkanal erwärmt sich vollständig und das Kondensat gefriert praktisch nicht. Aber es wird durch einen anderen versteckten Feind ersetzt - Ruß, der sich an den Innenwänden abgelagert hat. In regelmäßigen Abständen entzündet es sich und bewirkt, dass sich das Rohr auf 400-600 Grad erwärmt.

Festbrennstoffkessel sind für folgende Schornsteintypen geeignet:

• dreischichtiger Edelstahl (Sandwich);
• einwandiges Rohr aus rostfreiem oder dickwandigem (3 mm) schwarzem Stahl;
• Keramik.

Der gemauerte Gaskanal mit rechteckigem Querschnitt 270 x 140 mm ist mit einem ovalen Edelstahlrohr ausgekleidet

Es ist kontraindiziert, Asbestrohre an TT-Kesseln, Öfen und Kaminen anzubringen - sie reißen bei hohen Temperaturen. Ein einfacher Ziegelkanal funktioniert, aber aufgrund der Rauheit wird er mit Ruß verstopft, daher ist es besser, ihn mit einem rostfreien Einsatz zu umhüllen. Polymerhülle FuranFlex funktioniert nicht - die maximale Betriebstemperatur beträgt nur 250 ° C.

Die Vorrichtung des Rauchkanaldeflektors und das Funktionsprinzip

Alle Kaminumlenker sind gleich aufgebaut und bestehen aus vier Elementen:

• Zylinder;
• Diffusor;
• Ringbrüche;
• Schutzkappe.

Die Geräte unterscheiden sich zwar in Design, Abmessungen und Anzahl der Zusatzelemente, funktionieren aber alle nach dem gleichen Prinzip.

Da das Design dem internen Luftstrom keinen Widerstand entgegensetzt, gelangt der Rauch nicht zurück in den Raum und wird effektiv aus dem Gebäude entfernt. Darüber hinaus schützt das Gerät den Kanal vor Schmutz und Ablagerungen und sieht ästhetisch ansprechend aus.

Studien zeigen, dass die Installation eines Deflektors an einem Schornstein die Effizienz von Heizgeräten um 15–20 % erhöht. Dieser Wert hängt jedoch nicht nur vom Deflektor, sondern auch von der Lage und dem Durchmesser des Kaminabschnitts ab.

Haupttypen

Fachgeschäfte bieten viele Gestaltungsmöglichkeiten. Welcher Deflektor für den Schornstein besser zu wählen ist, hängt vom Kesseltyp ab. Sehr oft werden einfache Modelle von Hand gefertigt, um Geld zu sparen. Zu den beliebtesten Reflektoren gehören folgende Geräte:

1. TsAGI gilt als das beliebteste Gerät. Es hat eine zylindrische Form. Ein solcher Reflektor ist aus Edelstahl oder verzinkt. Je nach Anschlussart kann es Nippel und Flansch sein. Der Hauptvorteil ist ein günstiger Ort für die Entfernung von Luftmassen durch die Lüftungskanäle, was die Traktion verbessert. Durch dieses Design tritt Rauch schnell aus dem Schornstein aus. Zu den Nachteilen gehört die Schwierigkeit bei der Herstellung.
2. Round Volper ist TsAGI sehr ähnlich, hat aber Unterschiede im oberen Teil. Dort ist ein Schutzvisier vor diversen Verunreinigungen und Niederschlägen installiert.Das relevanteste Modell für Badewannen aus Edelstahl, verzinkt und Kupfer.
3. Der Grigorovich-Reflektor ist die günstigste Option und wird daher oft von Hand hergestellt. Ein einfaches Design besteht aus einem oberen und unteren Zylinder, einem Kegel, Düsen und Halterungen zur Befestigung. Die Einfachheit des Geräts ist sein Hauptvorteil, und die hohe Position des Regenschirms wird als Minus angesehen, was zum seitlichen Rauchblasen beiträgt.
4. Der H-förmige Reflektor ist für den Einbau mit Rohrsegmenten geeignet und hält dadurch höchsten Windlasten stand. Die Hauptteile des Geräts sind in Form des Buchstabens H montiert. Dieses Merkmal verhindert, dass Schmutz und Niederschlag aufgrund der horizontalen Anordnung des Rohrs in das Rohr gelangen. Die vertikal angeordneten Seitenelemente verbessern den Innenzug, wodurch der Rauch gleichzeitig in verschiedene Richtungen austritt.
5. Eine Wetterfahne ist ein Gerät mit einem drehbaren Gehäuse, das oben am Schornstein befestigt ist. Es besteht aus Edelstahl oder Kohlenstoffstahl. Spitzen, die die Luftströmungen des Windes durchschneiden, sollen den Zug im Schornstein verbessern. Sie dienen auch dazu, Kessel und Öfen vor Verunreinigungen von außen zu schützen. Der Nachteil des Geräts ist die Zerbrechlichkeit der Lager, die zur Bewegung der Visiere beitragen.
6. Der Plattenreflektor kann auch den einfachsten und günstigsten Deflektoren zugeordnet werden. Es schützt das Schornsteinsystem gut und sorgt für starken Zug. Um das Eindringen von Schmutz und Niederschlag in das Rohr zu verhindern, ist das Gerät mit einem speziellen Visier ausgestattet. In seinem unteren Teil befindet sich eine zum Rohr gerichtete Kappe. Der interne Schub wird aufgrund des schmalen und verdünnten Kanals, in den Luftmassen eintreten, zweimal verbessert.

Einige der Modelle können unabhängig voneinander hergestellt werden. Dazu benötigen Sie Arbeitszeichnungen mit den angegebenen Maßen. Die erforderlichen Werte können nach Messung des Innendurchmessers des Schornsteins ermittelt werden. Wenn die Parameter ungenau sind, treten Schwierigkeiten bei der Installation des Geräts und während seines weiteren Betriebs auf.

Die Installation der Produkte erfolgt auf zwei Arten - auf einem Rohrstück oder auf einem Schornstein. Die erste Option ist die bequemste, da die Vorarbeiten unten und nicht auf dem Dach durchgeführt werden können, was sicherer ist. Fabrikprodukte sind meistens mit einer unteren Düse ausgestattet, was die Aufgabe erleichtert. Es wird einfach auf das Rohr gesteckt und mit Metallschellen fixiert.

Sorten

Viele Anwender fragen sich ständig: Welcher Deflektor ist besser für den Schornstein? Um diese Frage zu beantworten, müssen Sie die vorhandenen Modelle studieren und anhand ihrer Eigenschaften die beste Option auswählen.

Heutzutage gibt es mehrere Arten von Deflektoren, die aufgrund ihrer Praktikabilität und Zuverlässigkeit an Popularität gewonnen haben.

Poppet Astato. Dieser Deflektor ist offen, aber sehr effektiv. Sein Hauptunterscheidungsmerkmal ist, dass es in der Lage ist, eine gute Traktion zu bieten, unabhängig davon, aus welcher Richtung der Wind weht. Produktionsmaterial – verzinkter/Edelstahl.

Kaminumlenkblech Astato

TsAGI-Deflektor. Dieses Modell gilt als eines der beliebtesten und gefragtesten. Es ist in Form eines Zylinders hergestellt. Das Herstellungsmaterial ist rostfreier oder verzinkter Stahl. Verbindungstyp - Flansch.

Runder Volper. In Bezug auf die Designmerkmale ähnelt dieses Modell dem vorherigen.Das Hauptunterscheidungsmerkmal ist die Oberseite des Geräts. Üblicherweise bestehen solche Deflektoren aus Edelstahl oder Kupfer. Meistens werden sie für die Installation am Schornstein des Bades gekauft.

Grigorovich-Deflektor. Dieser Typ ist eine modernere und verbesserte Version von TsAGI. Es wird an Orten installiert, an denen die Winde im Allgemeinen nicht sehr stark sind.

H-förmig. Dieses Modell ist sehr langlebig und zuverlässig, unabhängig von der Windrichtung - effektiv. Ein H-förmiger Deflektor besteht aus Edelstahl. Der Anschluss erfolgt über einen Kabelbinder am Stutzen des Gerätes.

Wetterfahnen-Deflektor. Es ist ein rotierender Körper, auf dem sich eine Wetterfahne befindet. Hergestellt aus Edelstahl oder Kohlenstoffstahl.

Arten von Deflektoren für den Schornstein

Grundsätzlich unterscheiden sich Schornsteinabweiser in Form und Bestandteilen. Wie den Beispielen zu entnehmen ist, werden Produkte in der Regel aus Edelstahl und verzinktem Stahl hergestellt. Modelle sind rund, quadratisch, in Form eines offenen und geschlossenen Zylinders. Auch die „Oberseite“ des Geräts ist anders. Bei manchen hat er die Form eines Regenschirms, bei anderen kann der Deckel giebel- oder hüftförmig sein, bei anderen ist er ganz flach oder mit dekorativen Figurenelementen.

Der Durchmesser des Deflektors am Schornsteinrohr kann 100-500 mm betragen, die Breite des Diffusors variiert zwischen 240 und 1000 mm, die Höhe des Geräts beträgt 140-600 mm.

Der Deflektor wird mit Klammern, Schrauben und Dichtungsband mit dem Schornstein verbunden. Es besteht aus Stahl mit einer Dicke von 0,5-1 mm. Sie können auch einen Funkenfänger einbauen. Typischerweise sind Geräte mit einem solchen Teil ausgestattet, falls die Gefahr eines möglichen Brandes des Daches besteht.

Installation eines Lüftungsdeflektors

Um den Luftzug in den Zuluftkanälen zu Belüftungszwecken zu erhöhen, verwenden Sie am besten Tsaga-Deflektoren. Sie zeichnen sich durch ein schlichtes Design aus. Daher können sie schnell von Hand hergestellt werden.

Die betreffende Kappe kann einen anderen Querschnitt haben. Es ist mit einem speziellen Zylinder ausgestattet. Um einen unterbrechungsfreien Betrieb des Geräts zu erreichen, muss es in einem Abstand von einhundert bis einhundertsechzig Zentimetern über dem Dach installiert werden.

Das Design dieses Geräts besteht aus:

• Regenschirm;
• Korps;
• eine Reihe von Klammern;
• spezieller Diffusor;
• Einlassrohr.

Die Installation des Geräts erfordert keinen großen Aufwand. Es ist einfach genug, damit umzugehen.

Es ist wichtig, das Gerät in einem Bereich mit freiem Luftstrom zu montieren. Es ist strengstens verboten, den Deflektor im aerodynamischen Schatten zu montieren, der von nahe gelegenen Gebäuden erzeugt wird

Das Gerät wird oben auf dem Kanal platziert. Der untere Zylinder ist mit Schrauben befestigt. Der Diffusor wird mit Klammern befestigt. Die Kappe ist auf Klammern angeordnet

Es ist wichtig, jeden Teil des Geräts sicher zu sichern. Überprüfen Sie unbedingt die Funktion des Ventils, mit dem Sie den Luftzug bei starkem Wind einstellen können

Durch die ordnungsgemäße Umsetzung aller Empfehlungen können Sie einen effizienten Lüftungskanal erstellen. Beachten Sie, dass Tsaga-Deflektoren auch zur Ausstattung von Schornsteinrohren verwendet werden können.
