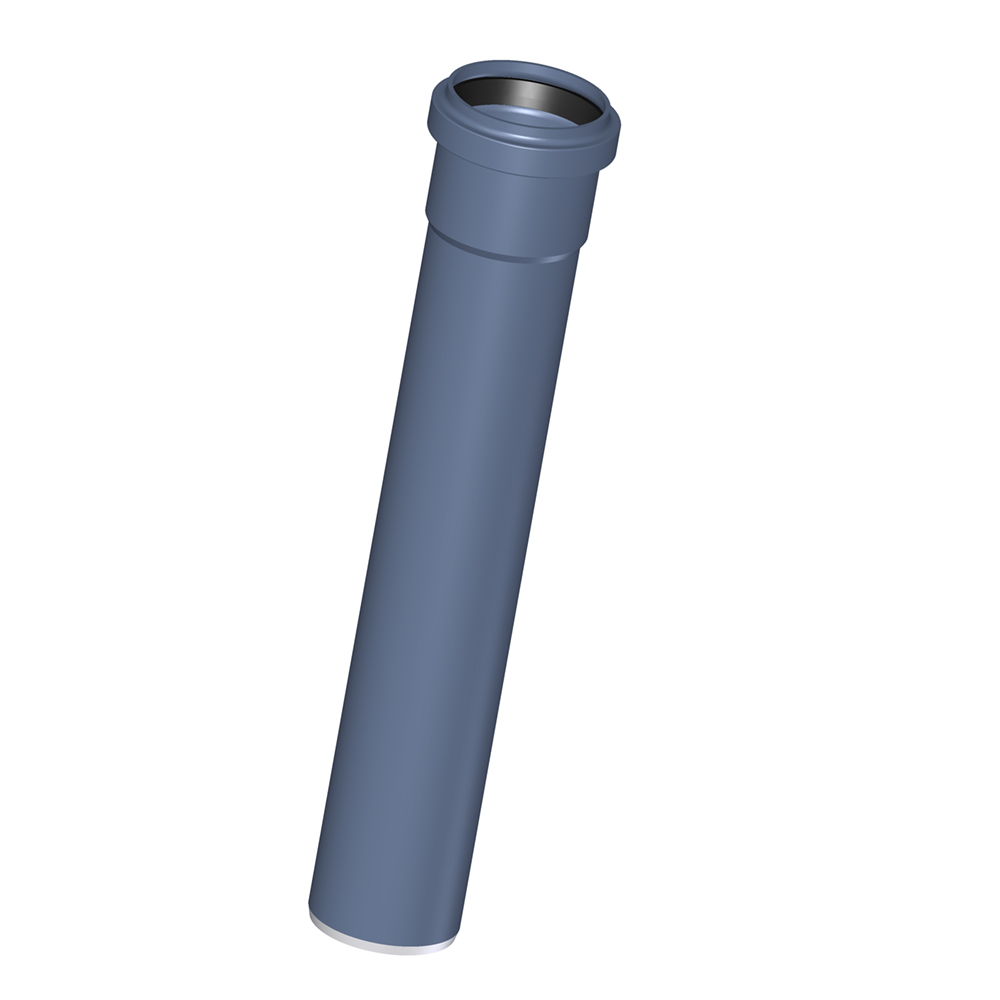

Wir stellen ein Muffenabwasserrohr her

Merkmale der internen Verdrahtung

Merkmale der Kanalisation sind, dass die Grundlage für das Funktionieren der Hauskanalisation die Schwerkraft ist. Abfallprodukte bewegen sich durch die Schwerkraft unter dem Einfluss der Schwerkraft durch die Kanäle. Damit die Abflüsse vom Wasserverbraucher in die Steigleitung gelangen können, müssen alle Leitungen ein Gefälle von 1-1,5% aufweisen. Bei einer Leitungslänge von 200 cm sollte also der Höhenunterschied zwischen Ablauf und Rohraustritt in den gemeinsamen Abfluss 2-3 cm betragen.Für jede Kurve wird ein weiterer 1 cm hinzugefügt.Wenn Sie diese Regeln nicht befolgen, wird die Autobahn ständig mit Müll verstopft.

Die nächste Nuance ist die Auswahl der richtigen Querschnittsgröße und Leinenkonfiguration.

Sie sollten Kunststoff-Abwasserrohre mit diesem Durchmesser wählen:

• Steigleitung, T-Stück, Auslass und Riffelung von der Toilette - mindestens 100 mm;
• Linie von Badewanne, Waschbecken und Küchenspüle - 50 mm;
• Abfluss aus Waschmaschine und Geschirrspüler - 32 mm.

Da die größten Abfallprodukte von der Toilette stammen, sollte der Abstand von ihr zum Steigrohr minimal sein. Wenn Sie die Richtung der Rohre ändern müssen, um sie zu verlegen, ist es besser, dies mit Hilfe von Biegungen bei 45 ° zu tun, da scharfe Kurven verstopft werden können.

Anpassen von Werkstücken auf Maß

Ein Merkmal von Produkten aus Polymermaterial ist die Änderung ihrer Abmessungen unter Temperatureinfluss. Bei einer Erhöhung um 1° erhöht sich also die Länge der Verbindung um 0,5 %. Dies muss bei der Berechnung berücksichtigt werden, um Abbiegungen nicht in der Nähe der Wände zu installieren. Sie sollten immer 1-2 cm Spielraum für die Dämpfungsdehnung der Glieder lassen. Eine leichte Krümmung beeinträchtigt die Festigkeit und Dichtigkeit nicht.

Beim Schneiden von Rohlingen muss überprüft werden, ob der Durchmesser des Rohrs diesem Indikator der für die Verlegekommunikation verwendeten Armaturen entspricht. Technische Indikatoren sind auf den Produkten selbst aufgedruckt, aber es ist besser, sie im Voraus zu überprüfen, noch vor Beginn der Montage. Es ist zu beachten, dass die Dichtheit der Verbindung und die Dichtheit durch die Verwendung von Dichtungen erreicht werden. Der Unterschied zwischen Innen- und Außendurchmesser der verbundenen Glieder beträgt 2 mm.Durch ein leichtes Spiel können Sie kleinere Fehler ausgleichen, die während der Konstruktion, Markierung und Montage gemacht wurden.

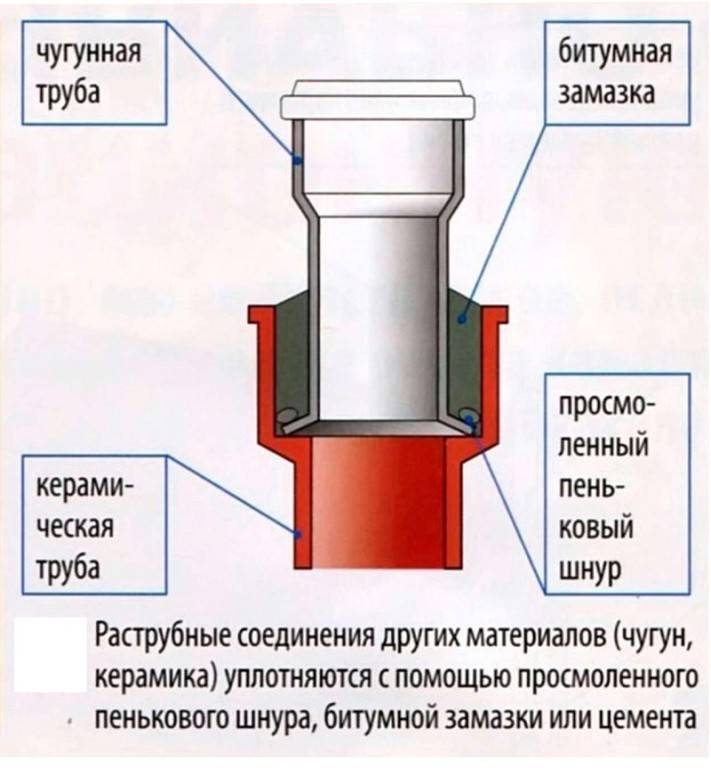

Glockengelenk

Berücksichtigen Sie die Merkmale der Verbindung von Kunststoffrohren. Sie werden mit Buchsen ausgeführt, in denen Gummidichtungen, Ringe und Manschetten installiert sind. Am besten in Bezug auf die Haltbarkeit sind Doppeldichtungen mit einem Kunststoffring. Sie sind schwierig zu montieren, aber der Aufwand hat sich durch die Zuverlässigkeit und Langlebigkeit der Verbindung gelohnt. Bevor Sie die Teile verbinden, müssen Sie sicherstellen, dass das Gummiband die richtige Form hat, fest in der Nut der Buchse sitzt und nicht schief ist. Wenn das Produkt defekt ist oder während der Montage beschädigt wurde, sollte es durch ein brauchbares Teil ersetzt werden.

Befestigungspunkte sind die schwächsten Punkte der Rohrleitung. Mit der Zeit schrumpft das Futtermaterial und nimmt an Volumen ab. Um diesen Prozess zu verlangsamen, ist es notwendig, ein hochwertiges Gleitmittel mit konservierender Wirkung zu verwenden. Seife und Autoöle sind dafür nicht geeignet. Diese Substanzen greifen Gummi an. Profis empfehlen die Verwendung von Silikonfett.

Die Kanten des gesägten Rohres müssen gereinigt werden, um eine Fase zu erhalten. Nachdem das Segment in die Buchse eingeführt wurde, muss es bis zum Anschlag nach vorne bewegt und um 10-15 mm zurückgeführt werden.

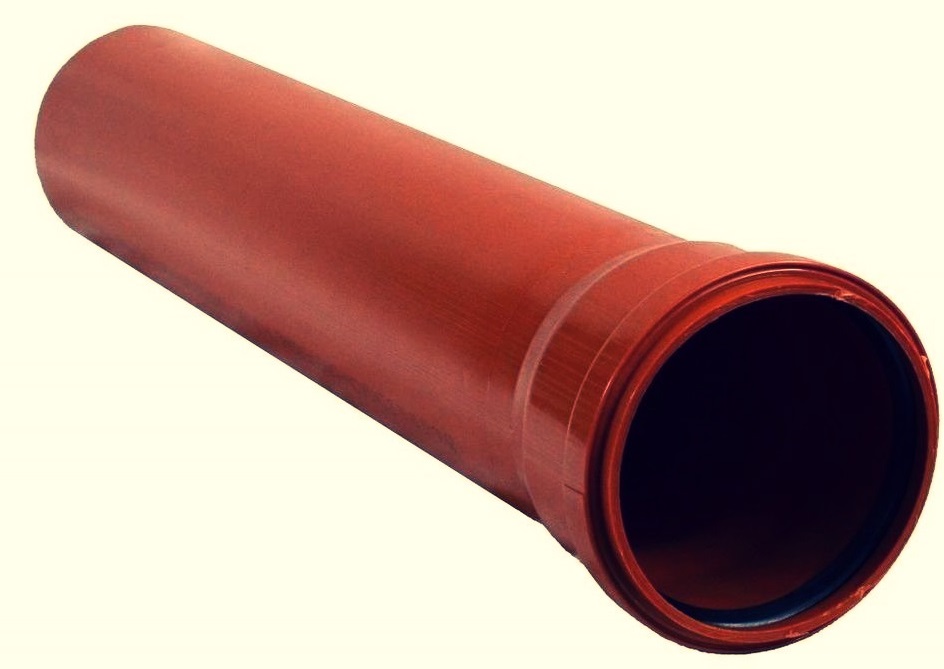

Rohre, die in Abwasserkanälen verwendet werden

Für die Kanalisation werden folgende Rohre verwendet:

• aus Kunststoff;
• Stahl oder Gusseisen.

Es gibt Kunststoffrohre aus Polyvinylchlorid (PVC) und Polypropylen (PP). Erstere werden für die interne Verkabelung als Steigleitungen für die externe Kanalisation verwendet - mit Isolierung. Polypropylenrohre sind langlebig und beständig gegen hohe Temperaturen.Bei gusseisernen Rohren erwiesen sich diese und nicht Stahlrohre als besser im Gebrauch. Schließlich ist Stahl ein korrosionsanfälliges Metall. Die negative Seite von Gusseisenrohren ist jedoch viel Gewicht. Polymerrohre sind also in jeder Hinsicht besser.

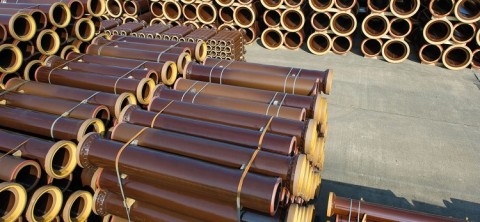

Arten von Steckdosen für die Kanalisation

Aus Muffen konfektionierte Rohre sind einfach zu verlegen, langlebig im Gebrauch und kostengünstig.

Als häufigste Muffenart gilt ein Betonrohr. Je größer der Querschnitt des Rohrs ist, desto geringer sind seine Kosten. Der Betonsockel ist sehr langlebig und praktisch in der Anwendung. Ein Ende des Sockels hat eine Verlängerung zum Anbringen eines anderen Teils daran. Fugen werden auf die am besten geeignete Weise abgedichtet.

Auch Rohre ohne Muffen sind beliebt, langlebig und praktisch in der Anwendung. Rohre werden mit speziellen Elementen verbunden, die die Dichtheit der Struktur gewährleisten können.

Wir empfehlen Ihnen, sich damit vertraut zu machen, wie Sie das Rohr im Bad vor Feuer schützen

Im Eisenbahnbau wird ein Betonflansch zum Abdichten von Fugen und eine Schelle zum Verbinden von Gussrohren verwendet. In einigen Situationen ist es besser, buchsenlose Designs zu verwenden, um die Installationsarbeiten zu vereinfachen und Zeit zu sparen. Solche Rohre haben Anwendung in drucklosen Abwassersystemen gefunden. Wenn die Verbindungen mit Dichtmanschetten versehen sind, können die Rohre in Drucksystemen verwendet werden, die einem hohen Innendruck standhalten.

Das breite Anwendungsgebiet des steckdosenlosen Designs sind Entwässerungssysteme und Abwassersysteme ohne Verwendung von Steckdosen.

Betonmuffen werden für den Bau von Häusern und Industrieanlagen verwendet. Unterscheiden sich durch Praktikabilität, Haltbarkeit, große Anwendungsdauer, Rentabilität.

Mit Hilfe von Betonkonstruktionen werden beim Bau von Straßen ein Abwassersystem, Regenwassersysteme und Bypass-Rohrleitungssysteme verlegt.

Betonmuffen werden verwendet:

• 1.in einem drucklosen System.
• 2. im Drucksystem.
• 3.im Straßenbau aller Art.

GOST liefert für jeden Typ individuelle Parameter für das Herstellungsverfahren, für die Belastungsmenge und den Einsatzbereich.

Rohre vom Typ T sind für die Verlegung von drucklosen Systemen bestimmt, sie werden in Abwasserkanälen, oberirdischen, unterirdischen Abwasserentsorgungen sowie anderen Flüssigkeiten verlegt, denen die Rohre standhalten können. Sie bieten eine große Wasserdurchlässigkeit und sind kostengünstig herzustellen und zu installieren.

Muffen vom Typ TB werden für Kanäle mit erhöhter Belastung verwendet. Die Muffen können zunächst mit Gummiringen zur Abdichtung ausgestattet werden, was die Installationszeit verkürzt und die Dichtigkeit des Produkts erhöht.

Die am häufigsten in Betrieb befindlichen Muffen sind fünf Meter lang, der Rohrabschnitt misst einen Meter und die Wandstärke 75 Millimeter. Sie sind praktisch für die Installation von Kanalkollektoren und halten der optimalen Belastung beim Fahren von fünf Autos auf einer speziellen Plattform stand.

TV-Steckdosen werden im Straßenbau verwendet. Die Steckdosen haben eine erhöhte Festigkeit, sind mit Gummidichtungen abgedichtet, halten dem erhöhten Druck der Bodendecke und der Belastung der Straßenoberfläche stand.

Ein Rohr mit einer Muffe aus Beton ist für Abwasser ausgelegt, es ist eine starre, dauerhafte Struktur. Die Nutzungsdauer beträgt über fünfzig Jahre. Die Steckdosen werden mit High-Tech aus strapazierfähigem Material mit Oberflächenverstärkung hergestellt.Bei Steckdosen aus Beton entsprechen sich Qualität und Preis der Produkte, daher entscheiden sich viele Organisationen beim Verlegen von Abwasserkanälen für diese Produkte.

Gusseisenprodukte schützen unterirdisch verlegte Kabel gut. Glocken widerstehen Feuer, schützen vor übermäßiger Feuchtigkeit und mechanischen Beschädigungen. Vor dem Einfrieren werden die Rohre mit einer Schicht Geogewebe bedeckt. Als Nachteil der Konstruktion kann angesehen werden, dass Gusseisen zu korrosiven Veränderungen neigt. Damit die Rohre lange halten, wird die Rohrleitung einer Korrosionsschutzisolierung unterzogen.

Kunststofffassungen nehmen gusseisernen Produkten den Alltag. Kanalisationselemente aus Kunststoff sind fast schwerelos, praktisch in der Anwendung, haben die Eigenschaften von Gusseisenrohren, sind ihnen jedoch in der Festigkeit unterlegen. Kunststoffstrukturen bestehen aus Polyvinylchlorid, Polypropylen, Polyethylen mit unterschiedlichem Druck.

Sie werden auch zum Verlegen von Kanälen und Entwässerungen verwendet, aber das Material begrenzt den Anwendungsbereich von Rohren. Muffenverbindungen werden mit einer Gummidichtung verlegt, um die Abdichtung zu gewährleisten. Manchmal wird eine Schweißverbindung von Elementen verwendet. Rohre werden in verschiedenen Farben hergestellt, was Informationen über den Zweck im Rohrleitungssystem enthält und auch das ästhetische Erscheinungsbild der Struktur erhöht.

Wie verbindet man Abwasserrohre?

Alle heute verfügbaren Kommunikationsinstallationsmethoden sind bedingt in zwei Gruppen unterteilt:

• abnehmbar;
• ein Stück.

Im ersten Fall ist der Rückbau der Rohrleitung möglich. Verwenden Sie zum Verbinden von Kommunikationsabschnitten Kupplungen und Flansche. Zusatzelemente müssen in der Größe zu den Rohren passen. Der Außendurchmesser muss berücksichtigt werden.Die Hülse wird auf die Teile der Produkte aufgesetzt, deren Kanten in einem Winkel von 90 ° geschnitten sind. Die Mitte dieses Elements muss mit der Verbindungslinie der Kommunikation zusammenfallen. Bei der Flanschmontagemethode wird eine Bolzenbefestigung verwendet.

Es ist möglich, Abwasserrohre einstückig zu verbinden. In diesem Fall werden die folgenden Optionen zur Montage von Rohrleitungsabschnitten verwendet:

• Steckdosenanschluss;
• schweißen, spezielle Ausrüstung verwenden (Lötkolben zum Arbeiten mit Kunststoff);
• Klebeverbindung;
• Einbau von Beschlägen.

Die erste der Optionen erfordert keine Verwendung zusätzlicher Elemente. Bei der Installation von Kunststoffprodukten mit dieser Technologie wird nur eine Gummidichtung verwendet. Zusätzlich kann die Fuge mit Silikondichtstoff behandelt werden.

Wenn ein Schweißverfahren gewählt wurde, werden in diesem Fall mit Hilfe einer speziellen Ausrüstung die erhitzten Enden gegeneinander gepresst. Diese Option kann durch Stoßverbindungsprodukte und durch eine Elektroschweißkupplung realisiert werden. Beim Erhitzen auf extreme Temperaturen verliert Polyvinylchlorid seine Eigenschaften, wird weich und wird plastisch.

Wenn in diesem Moment eine Verbindung hergestellt wird, werden die Endabschnitte der Kommunikation sicher befestigt, da sie gelötet sind. Wenn die Pipeline abkühlt, wird sie fest. Eine Demontage ohne Beschädigung des Rohres ist nicht möglich.

Mit Kleber

Das Verfahren basiert auf der gegenseitigen Durchdringung des Polymers auf molekularer Ebene. Das Verkleben von Kunststoff-Kanalrohren erfordert den Einsatz eines Spezialklebers. Beim Auftragen verändert es die Struktur von Polyvinylchlorid, wodurch Sie die Elemente der Rohrleitung sicher verbinden können. Der Abbau in diesem Bereich funktioniert nicht, Sie müssen die Kommunikation unterbrechen.Installationsanleitung:

1. Die Endstücke werden gereinigt: Grate werden entfernt, poliert. In diesem Fall gilt die Regel: Je glatter die Kanten, desto besser passen die Rohre zusammen, was bedeutet, dass eine ausreichend starke Verbindung erhalten wird.
2. Um die Zuverlässigkeit der Verbindung zu erhöhen, werden die Rohre von Verunreinigungen gereinigt. Wenn Staub oder größere Fraktionen auf der Oberfläche verbleiben, verschlechtert sich die Haftungsqualität. Dadurch kann es nach einer gewissen Betriebsdauer zu Undichtigkeiten kommen.
3. Vorbereitete Kommunikationen müssen entfettet werden. In diesem Fall werden die Bereiche, auf die der Klebstoff aufgetragen wird, mit einem Lösungsmittel behandelt.
4. In der letzten Phase wird die Verbindung der Produkte durchgeführt. Nach dem Auftragen des Klebers werden die Enden fest aneinander gedrückt. Nach einiger Zeit trocknet die Zusammensetzung aus, ein Silikondichtstoff wird auf die Nahtfuge aufgetragen.

Diese Technologie wird häufig bei der Installation eines Kanalrohrs im Muffenverfahren verwendet. Es muss daran erinnert werden, dass der Klebstoff, der zum Anbringen von PVC-Kommunikation verwendet wird, flüchtige Substanzen enthält. Nachdem es auf die Oberfläche der Rohre aufgetragen wurde, verliert es schnell seine Eigenschaften, daher ist es notwendig, die Rohrleitungsabschnitte so schnell wie möglich zu installieren. Dies dauert 1,5 Minuten.

Mit Beschlägen

Es ist nicht immer ratsam, eine spezielle Ausrüstung (Lötkolben zum Anschließen von PVC-Produkten) zu kaufen, insbesondere wenn die Rohrleitung intern in einer Wohnung oder einem Privathaus installiert wird. Die Anzahl der Nähte ist gering, was bedeutet, dass Sie eine einfachere Methode verwenden können - Kanalarmaturen. Verbindungselemente werden in zwei Arten dargestellt:

• gießen;
• Kompression.

Es gibt eine große Anzahl von Versionen, die sich in der Konfiguration unterscheiden: Kreuz, T-Stück, Abzweig, gerade und Übergangsmuffe, Revision. Für die Verbindung mit Armaturen wird nur eine Gummidichtung verwendet. Es wird in die Glocke gelegt. Beim Verbinden der Rohre wird PVC entlang der Naht mit einem Dichtmittel behandelt.

Die wichtigsten Arten von autonomem Abwasser für ein Landhaus

Trotz der Tatsache, dass Senkgruben von vielen als das „letzte Jahrhundert“ angesehen werden, ist diese Art der autonomen Kanalisation am einfachsten mit eigenen Händen zu bauen.

Ein ebenso wichtiges Argument zur Verteidigung von Senkgruben ist die Tatsache, dass sich ihre innere Anordnung inzwischen geändert hat.

Bevor Sie in Ihrem Haus einen Abwasserkanal wie eine Senkgrube bauen, müssen Sie die technischen und geologischen Merkmale Ihres Standorts herausfinden.

Der einfachste Weg, Senkgrubenwände zu bauen, ist mit Mauerwerk, wobei keramischer roter Backstein die praktikabelste Option ist.

Wenn zusätzliche Ausrüstung verwendet werden kann, ist es möglich, eine Senkgrube aus Stahlbetonringen zu bauen. Experten empfehlen, den Boden der Senkgrube zu betonieren, die Grube mit einer Platte mit ausgestatteter Belüftung und einer speziellen Inspektionsluke abzudecken.

Sie haben sich noch nicht entschieden, wie Sie selbst einen Abwasserkanal in einem Privathaus bauen sollen?

Wir empfehlen die Installation eines lokalen autonomen Abwassersystems, beispielsweise einer Klärgrube.

Diese Art der Kanalisation ist besonders in den Häusern relevant, in denen ständig Menschen leben, und erfreut sich bei Russen besonderer Beliebtheit.

Die Klärgrube ist recht einfach und zuverlässig im Betrieb, es ist einfach, sie selbst Schritt für Schritt zu installieren Installationsanleitung (Es wird beim Kauf einer Klärgrube angebracht, zum Beispiel ihr Polypropylen).

Darüber hinaus müssen Klärgruben nicht häufig gereinigt werden, sodass Sie weniger Geld für den Anruf eines Vakuumwagens ausgeben.

Moderne Klärgruben sind sogar dreikammerig, sie haben aufgrund der Elemente des Belüftungssystems und der Biofilter einen sehr hohen Reinigungsgrad von Abwasser und Brauchwasser.

Um zu entscheiden, welche Art von autonomer Kanalisation für Ihr Haus und Ihren Standort am besten geeignet ist, hilft Ihnen die Kanalisation in einem Privathausvideo.

Die Abfolge der Aktionen beim Bau eines individuellen Abwassersystems

Bevor Sie einen Abwasserkanal im Haus bauen, müssen Sie sich für eine Reihe von Anfangsaktionen entscheiden:

Bestimmen Sie auf dem Boden, wo sich der Abwasserbrunnen (Senkgrube oder Klärgrube) befinden wird

Wichtig: Der Abflussbrunnen muss sich unterhalb des Hausniveaus befinden.
Bestimmen Sie den Austrittspunkt des Abwasserkanals aus dem Haus.
Untersuchen Sie sorgfältig die Austrittsstelle des Sammelrohrs. Denken Sie daran, dass sich an dieser Stelle alle Abflüsse und das verbrauchte Wasser aus allen Sanitärinstallationen in Ihrem Haus (Spülbecken in Küche, Toilette, Bad, Boiler) ansammeln korrekt montiert ist (es dürfen keine Verzerrungen und Abweichungen auftreten).
Erst nach einer Vorabbesichtigung ist es möglich, ein vorläufiges Kanalisationsprojekt für ein Privathaus zu erstellen.Bitte beachten Sie: Die Außenkanalisation ist in der Regel gerade, die Innenkanalisation hat meist viele Bögen und Ecken. Daher ist es sehr wichtig, bei der Erstellung seines Projekts alle Rohrgrößen, ihre Biegungen usw. zu berechnen.
Erst nachdem alles durchdacht und berechnet wurde, können Sie mit dem Kauf der erforderlichen Materialien beginnen.
Wir fahren mit der Installation von externen und internen Abwassersystemen fort.

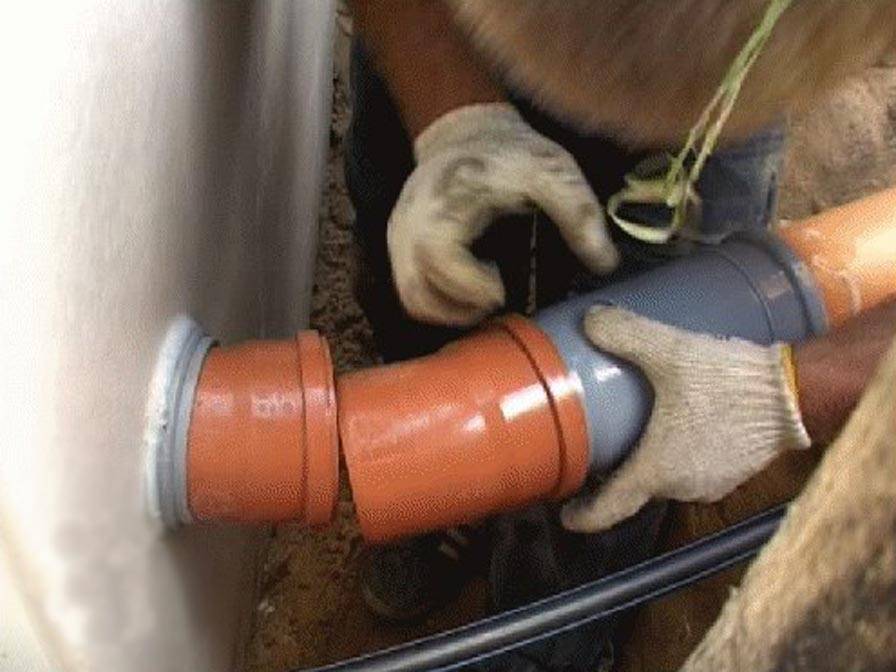

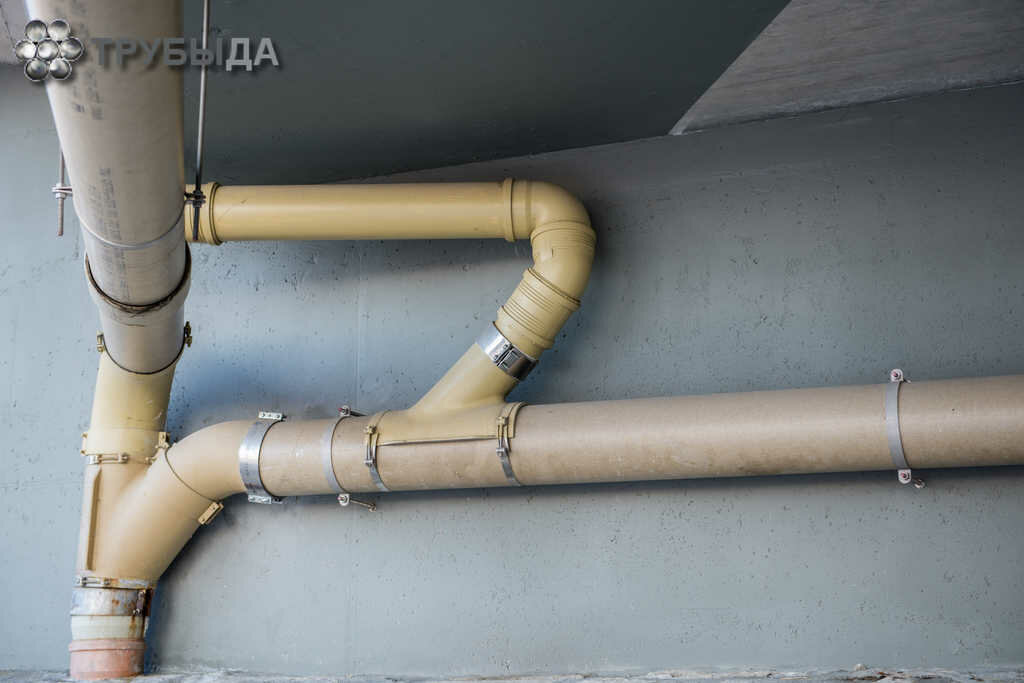

Installation einer Kanalisation

Zunächst werden die Achsen der Rohrleitungen markiert. Dann werden Befestigungselemente montiert, Baugruppen aus Formstücken, Rohren und Rohren zusammengesetzt. Die Korrektheit in horizontaler und vertikaler Anordnung wird überprüft. Die Montage wird durchgeführt.

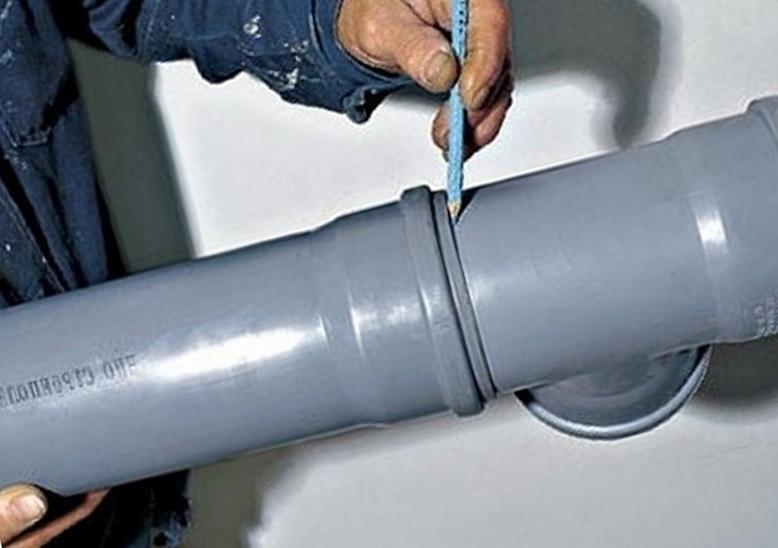

Das Zuschneiden des Rohres „auf Maß“ wird unmittelbar vor der Installation durchgeführt, damit eine Möglichkeit des „Einpassens“ besteht.

Das Schneiden in Stücke einer bestimmten Länge bei der Installation von Wasser- und Abwasserrohren erfolgt mit einer gewöhnlichen Metallsäge. Die Stirnfläche wird mit einer Nadelfeile gereinigt, eine Fase wird in einem Winkel von 15o entfernt.

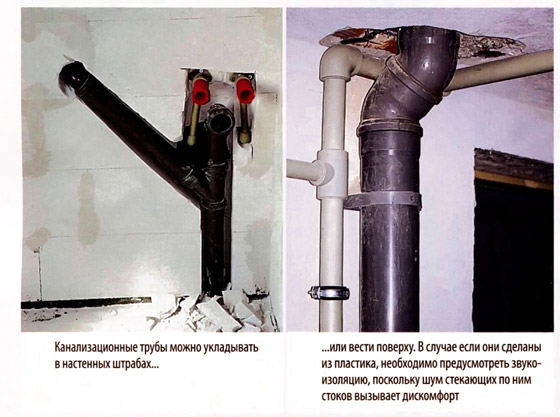

Es ist nicht akzeptabel, Steckverbindungen zwischen Böden anzubringen, um den Neigungswinkel gegenüber dem berechneten in horizontalen Abschnitten zu ändern.

Verfahren zum Verlegen von Abwasserrohren

Die Installation eines neuen Systems beginnt mit dem Abdichten der Muffe des ersten Elements am T-Stück der Steigleitung unter Berücksichtigung des Winkels der Rohrleitung. Die Befestigung erfolgt mit Befestigungsklammern an der Wand oder am Boden.

Die zu verbindenden Teile müssen sauber und ohne sichtbare Beschädigungen und Verformungen im Durchmesser sein. Die Ablehnung sollte in der Erwerbsphase erfolgen.

Die Installation von Abwasserrohren aus Kunststoff erfolgt so, dass das glatte Ende nicht bis zum Anschlag in die Muffe eintritt. Temperaturschwankungen und daraus resultierende Längenänderungen des Rohres sind zu berücksichtigen. Ein Ausgleichsspalt von 10 mm sorgt für Dichtheit bei Temperaturänderungen. Bei einer Rohrlänge von 3-10 m kommen Ausgleichskupplungen zum Einsatz.

Die Zuverlässigkeit des Andockens ergibt Silikondichtmittel. Dichtmittel schmiert den äußeren Teil des Rohrs (Sie können innen kein Fett verwenden).

Bei der Installation ist es wichtig, die Anforderungen an die Neigung von Abwasserrohren einzuhalten. Die Verwendung von schallabsorbierenden Rohren (Längsstreifen in Grün und Rot) reduziert die Komplexität der Installation des Abwassersystems. Aber man sollte die hohen Kosten solcher Produkte berücksichtigen.

Aber man sollte die hohen Kosten solcher Produkte berücksichtigen.

Die Verwendung von schallabsorbierenden Rohren (Längsstreifen in Grün und Rot) reduziert die Komplexität der Installation des Abwassersystems. Sie sollten jedoch die hohen Kosten solcher Produkte berücksichtigen.

Schallschutz: schallabsorbierende Rohre und Kanalrohrschalldämmung

Daher kann das Rohr isoliert werden, um Geräusche von Abwasserkanälen zu reduzieren. Aufbrüche, die sich in der Nähe von Schlafzimmern, Küche oder Wohnzimmer befinden, müssen schallisoliert werden. Wenn die Steigleitung an einem Ort vorbeiführt, der von der ständigen Anwesenheit von Personen entfernt ist, entfällt die Notwendigkeit eines Schutzes gegen Schallvibrationen.

Das montierte System ist auf Dichtheit zu prüfen. Nachdem Sie im Voraus Wasser in Eimern gesammelt haben, müssen Sie es scharf in das getestete Gerät gießen: Waschbecken, Waschbecken, Badewanne. Das Leck sollte abgebaut und wieder abgedichtet werden.

Anweisungen zum Zusammenbau von Abwasserleitungen (in Text- oder Videoformat) ermöglichen es Ihnen, den weiteren Betrieb des Reinigungssystems, Geräusche durch die Bewegung von Abflüssen, die Reparatur von deformierten Elementen und andere unangenehme Momente zu vermeiden.

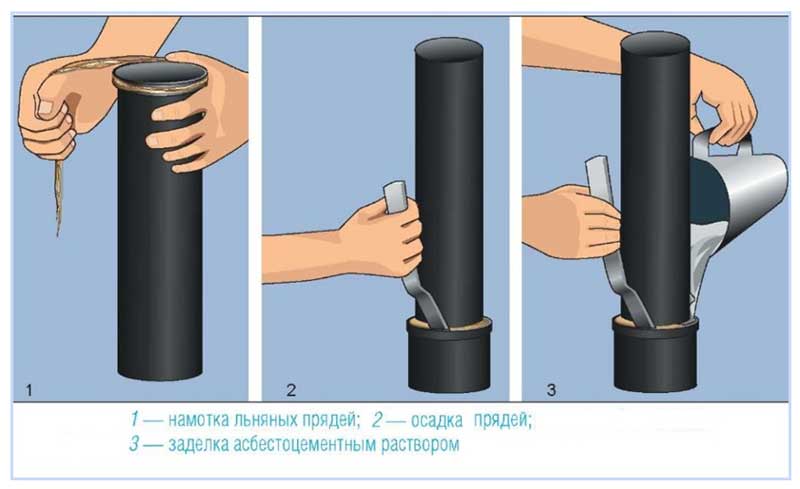

Jagend

Dieses Verfahren zum Übertragen von Kunststoff u Gusseisenrohre beziehen sich eher auf die Installation von Gusseisenrohren, und Jagen impliziert die Durchführung von Versiegelungsarbeiten unter Verwendung von Flachs, anderen Materialien zum Wickeln, gefolgt von Gießen mit Versiegelungsmittel oder Zementmörtel.Die Rohre werden wie im vorherigen Fall verbunden, indem ein Rohr mit kleinerem Durchmesser (aus PVC) in ein Rohr oder eine Muffe mit größerem Durchmesser (aus Gusseisen) eingeführt wird.

Die Verbindungstechnik erfolgt in mehreren Stufen. Zuerst wird eine Schicht Klebstoff und Dichtmittel auf das PVC-Rohr aufgetragen, dann wird eine Schicht Flachs gewickelt und die Rohre verbunden, zusätzlich wird geprägt, Flachs wird zur besseren Abdichtung im Durchmesser gefüllt. Danach wird die Verbindungsstelle mit Dichtmittel, Sanitärsilikon oder einer anderen Zusammensetzung gefüllt. Der Unterschied zum Ziselieren von Gussrohren besteht darin, dass bei dieser Methode kein heißer Bitumenkitt verwendet wird, der das PVC-Rohr beschädigen kann.

Vorarbeit

Um eine Rohrleitung zum Ablassen von Abwasser zu verlegen, benötigen Sie eine spezielle Ausrüstung zum Verlegen eines Kanals der gewünschten Konfiguration in Böden, Wänden und Möbeln.

Es ist notwendig, die folgenden Werkzeuge und Geräte zu verwenden:

• Öl- oder Diamantstand;
• Perforator mit einem Satz Bohrer, Schlagdüsen und einer Diamantkrone;
• Roulette;
• ein Hammer;
• Meißel
• Marker;
• Silikonfett.

Die Vorbereitung für die Installation des Abwasserkanals beginnt mit dem Zeichnen einer horizontalen Linie vom Eingang des T-Stücks zum Steigrohr zu allen Wasserverbrauchern. Danach werden alle 50 cm Markierungen angebracht, die der erforderlichen Neigung entsprechen. Um sich nicht zu irren, werden während der Montage Stützen platziert, auf denen Rohre verlegt werden. In die Wände werden Löcher gebohrt, in die Schellen mit dem entsprechenden Rohrdurchmesser eingebaut werden. Am Ende werden Löcher gebohrt, das Bett geräumt und Bauschutt entfernt.

Anschluss Schritt für Schritt

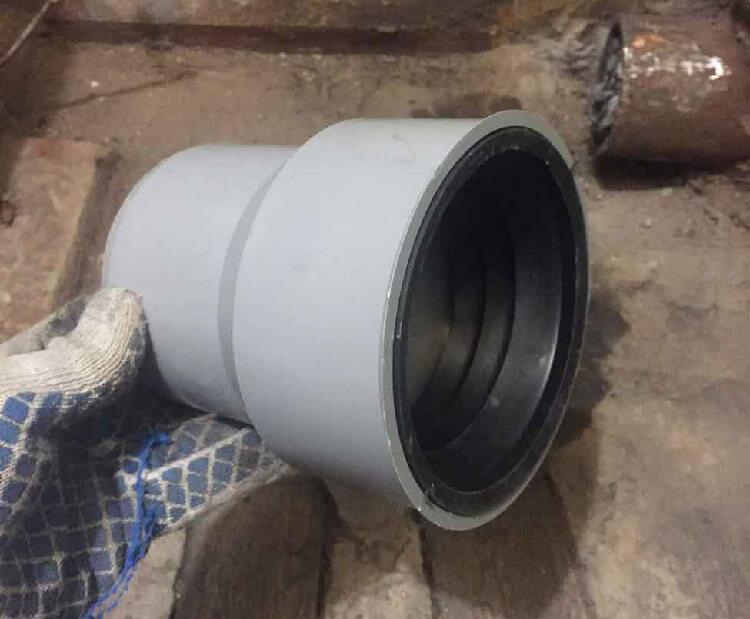

Betrachten wir die Arbeit an der Flanschverbindung mit unseren eigenen Händen genauer.Zunächst ist es notwendig, sich auf die Operation vorzubereiten: Bestimmen Sie die Abmessungen und Arten von Flanschen, Materialien und wählen Sie ein Werkzeug aus.

Eine Reihe von Werkzeugen und Materialien

Um das gusseiserne Rohrleitungselement zu demontieren, benötigen Sie:

• ein Hammer mit einer Gummidüse (Sie können sprödes Gusseisen leicht mit einem normalen Hammer spalten);
• Schleifmaschine zum Schneiden von gusseisernen Rohrteilen.

Für die Installation der Struktur benötigen Sie:

• Schweißvorrichtung;
• Rohrschneider für Kunststoff;
• Kunststoffrohre;
• Flansch;
• entsprechendes Siegel;
• Quetschmuffe für Polymerrohre;
• um das Ende eines Gusseisenrohrs zu reinigen - eine Feile oder eine Reinigungsscheibe für eine Schleifmaschine;
• Schraubendreher mit Stecknüssen für Bolzen oder Steckschlüssel geeigneter Größe.

Arbeitsfortschritt

1. Bulgarisch schneidet die gewünschte Größe des Rohrendes ab.
2. Sie reinigen es mit einer Feile oder einer speziellen Scheibe mit einer Schleifmaschine von Kerben.
3. Am Ende der gusseisernen Rohrleitung wird ein Flansch angeschweißt.
4. Die Druckhülse wird auf den Kunststoffteil der Konstruktion aufgesetzt und ihr Flanschteil mit dem Flansch des Gussrohrs verschraubt. Zwischen ihnen ist eine Dichtung (Ring) angeordnet.

Kontaktbuchsenschweißen

Beim Verbinden von Kanalstahlrohren durch Widerstandsmuffenschweißen werden die Produkte in einem Bad oder Elektroofen vorgewärmt und mit einem speziell konstruierten Dorn zu einer Muffe geformt.

In dieser Situation sollte der Innendurchmesser des fertigen Schaftes kleiner sein als der Außendurchmesser.

Das Muffenschweißen wird mittels eines Heizelements durchgeführt, das aus einem Dorn besteht, der zum Aufschmelzen der Innenfläche der Muffe dient, und einer Hülse, die zum Aufschmelzen des äußeren Bereichs der Stirnfläche von Rohrleitungsarmaturen beiträgt.Für Rohre und Teile jedes Durchmessers ist ein separates Spezialelement oder ein Satz Dorne und Hülsen erforderlich.

Die Arbeitsfläche des Heizelements ist notwendigerweise mit einem Fluorkunststofffilm oder einer anderen Zusammensetzung bedeckt, die das Anhaften von geschmolzenen Materialien verhindern kann.

Abwassersystem

Abwassersysteme sind oft verstopft. Dies liegt häufig nicht an Verstößen bei der Installation des Abwassersystems, sondern daran, dass es häufig für andere Zwecke verwendet wird und verschiedene Abfälle hineingeworfen werden.

Es ist aber auch unmöglich, die Fehler bei der Installation von Abwasserrohren im Haus abzuschreiben. Da einige "Meister" Rohre mit rauer Oberfläche für die Kanalisation verwenden, verstopfen diese um eine Größenordnung häufiger als glatt beschichtete. Ein weiterer Fehler ist ein falsch erstellter CS-Plan, und die Montage ist abgeschlossen, richtig, dann ist das Ergebnis ein gut montierter, nicht funktionierender CS, der an Stellen mit großen Biege- und Drehwinkeln verstopft.

All dies muss vorhergesehen werden, bevor Sie mit der Installation des Abwassersystems mit Ihren eigenen Händen beginnen.

Externe Kanalisation

Schema des Abwassersystems

Zu den äußeren Elementen der Kanalisation gehören Absetzbecken, Brunnen und Versorgungsleitungen. Die Dauer der Erstellung und die Funktionen des Betriebs hängen direkt von der Art des Systems ab, das Sie gewählt haben.

Die folgenden Faktoren beeinflussen die Platzierung einer der ausgewählten Optionen:

• wie tief ist das abwasser
• Entlastung der näheren Umgebung
• wie stark friert der boden im winter
• Verfügbarkeit von Brunnen in der Umgebung
• Bodenstruktur
• Weiterleitung anderer Mitteilungen auf der Website

Installation eines Abflussbrunnens

Kanalisation gut

Installation eines Abflussbrunnens

Die einfachste Option für externes Abwasser ist ein Abflussbrunnen.Wie macht man es mit eigenen Händen?

1. Entscheide, wo das Loch für den Brunnen gegraben werden soll. Der Brunnen sollte etwas tiefer als das Haus liegen
2. Graben Sie einen Versorgungskanal vom Haus zur Grube und zur Grube selbst
   Wählen Sie das Material für die Auskleidung der Tankwände
3. Sammeln Sie einen Brunnen, bringen Sie eine Pfeife aus dem Haus
4. Verfüllen Sie den Graben und montieren Sie die Abdeckung für den Tank

Die gebräuchlichsten Tankwandmaterialien sind:

• vorgefertigte Betonringe oder Blöcke. Für die Installation solcher Strukturen sind Hebezeuge erforderlich.
• monolithische Strukturen. In diesem Fall wird die vorbereitete Grube mit Metallbeschlägen mit Beton ausgegossen. Es gibt monolithische Klärgruben.

Der Ablaufschacht kann luftdicht und abschirmend sein. Wenn Sie sich für luftdicht entscheiden, muss auch der Boden der Grube verlegt werden. Am Boden von Siebbrunnen werden in der Regel Schotter oder Kieselsteine ​​​​gegossen, damit sie einen Teil des Abflusses in den Boden leiten.

Installation einer Klärgrube

Installation einer Klärgrube

Installation einer Klärgrube

Bevor Sie mit dem Bau einer Klärgrube beginnen, müssen Sie das Projekt vorbereiten. Das Projekt muss das Volumen der zukünftigen Struktur berücksichtigen, Bau- und Hygienestandards berücksichtigen. Wer zum ersten Mal mit einem ähnlichen Problem konfrontiert wird, dem sei geraten, sich bei der Ausarbeitung eines Projekts von Spezialisten helfen zu lassen. Aber Sie können versuchen, selbst ein Projekt zu machen

Der wichtigste Teil der Vorbereitung ist die Berechnung des Volumens der Klärgrubenabteile. Damit die Abwasserreinigung möglichst effizient durchgeführt werden kann, muss das Abwasser 3 Tage im Ablaufschacht stehen. Sie müssen das Volumen der abgelassenen Flüssigkeit entsprechend der Anzahl der im Haus lebenden Personen berechnen

Vorbereitung von Gruben, Gräben.Roem eine Grube für Kameras und einen Graben vom Haus für ein Rohr

Wir bestimmen das Material für Klärkammern

Kameramontage. Wir montieren Kameras in der Grube

Achten Sie besonders auf die Dichtheit der Fächer, die Fugen müssen abgedichtet sein, gut abgedichtet

Verbindung. In der letzten Phase schließen wir die Rohre an die Klärgrube an und führen einen Test durch
Es müssen die Normen für die Platzierung von Abfallstrukturen auf einem persönlichen Grundstück berücksichtigt werden

Die gängigsten Materialien für Klärkammern:

• vorgefertigte Betonringe oder Blöcke. Für die Installation solcher Strukturen sind Hebezeuge erforderlich.
• monolithische Strukturen. In diesem Fall wird die vorbereitete Grube mit Metallbeschlägen mit Beton ausgegossen. Ausgang der monolithischen Klärkammern

Wasserfilter für das Landhaus: Vorlauf-, Haupt- und andere Filter (Foto & Video) + Bewertungen

Die Nomenklatur der Komponenten des Abwassersystems

Die Abwasserentsorgung ist ein komplexes technisches Gerät. Neben den eigentlichen Abwasserrohren gehören dazu die Sanitäreinrichtungen selbst, wie Waschbecken, Toiletten, Badezimmer usw., und Verbindungseinrichtungen, die den gebräuchlichen Namen tragen - Armaturen.

Die Installation des Abwassersystems beginnt mit der Vorbereitung eines Projekts, bei dessen Entwicklung festgelegt wird, wie viele Kanalanschlussknoten Sie zu Hause haben werden.

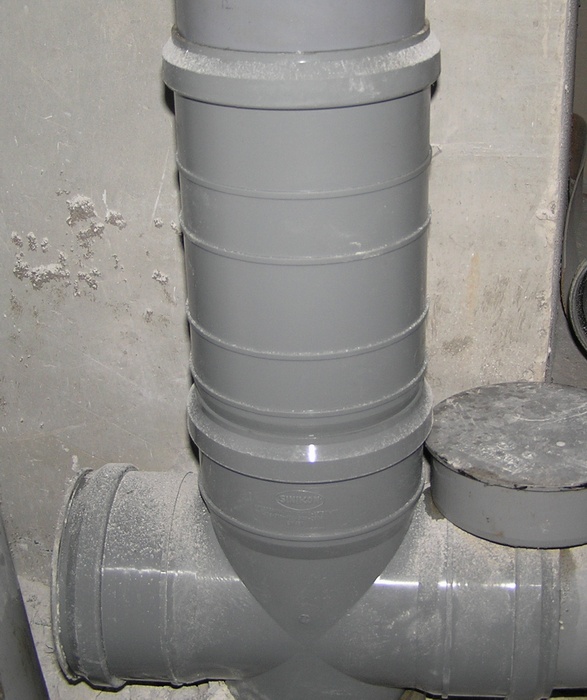

Wir verbinden Kunststoffabwasserrohre

Das beliebteste und kostengünstigste Material für den Bau eines Abwassersystems sind Kunststoffrohre. Das Material ihrer Herstellung ist Polypropylen oder Polyvinylchlorid. Sie sind sehr leicht und einfach zu montieren.Der einzige Nachteil ist der erhöhte Lärm, daher muss der Abwasserkanal aus solchen Rohren mit einer Kiste verschlossen werden, sonst wissen Sie alles, was mit den Nachbarn im Obergeschoss passiert.

Anschlussschema von Abwasserrohren (Kunststoff)

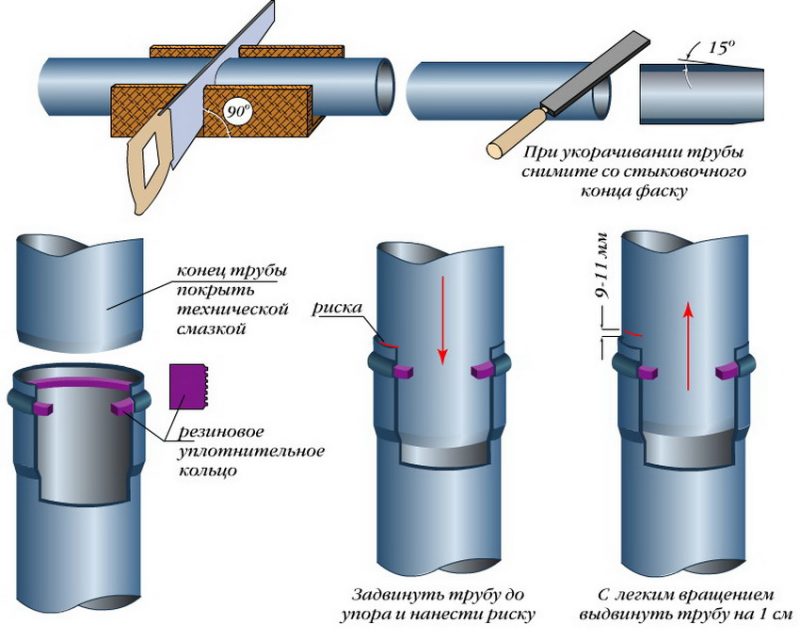

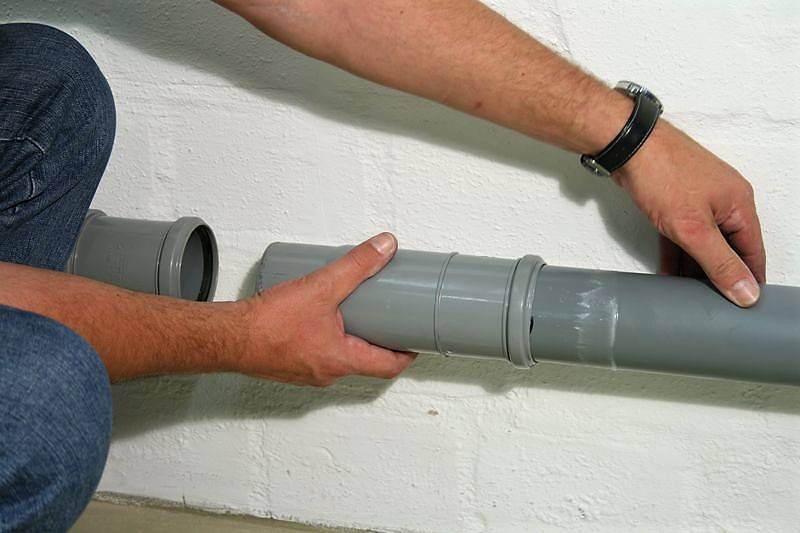

Verbindungsmethode "in der Glocke"

Abwasserrohre aus Kunststoff gibt es in verschiedenen Größen, sowohl im Querschnitt als auch in der Länge. Von diesen ist es einfach, wie von einem Kinderdesigner, beliebige Ausrüstung beliebiger Komplexität zusammenzubauen. Der Verbindungsprozess "in the bell" ist wie folgt:

• Die Rohrverbindungen (glattes Ende und Muffe) werden sorgfältig von Schmutz befreit.
• An der Verbindungsstelle muss eine Gummiisolierung vorhanden sein. Wenn nicht, müssen Sie die richtige Größe wählen.
• Tragen Sie eine gleichmäßige Schicht Silikonfett oder gewöhnliche Flüssigseife auf das glatte Ende des Rohrs auf. Dann werden die Rohre bis zum Anschlag spielfrei miteinander verbunden. Auf dem eingeführten Rohr machen wir eine Markierung, die uns die Tiefe der Verbindung anzeigt.
• Dann werden die Rohre 1 Zentimeter vor der tiefsten Durchdringung abgedockt.

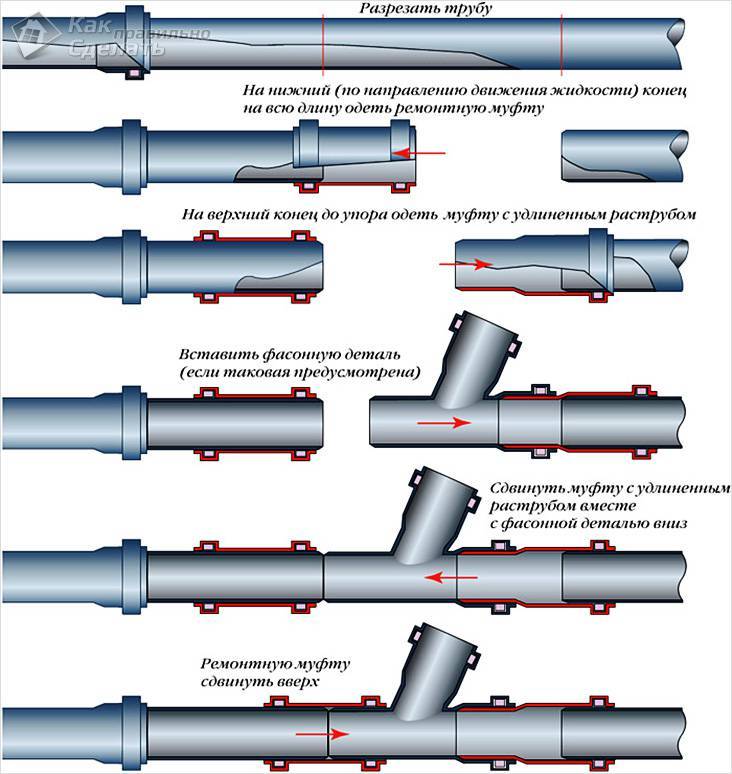

Verbinden von Rohren durch eine Muffe

Das gleiche Verfahren kann beim Anschluss von Entwässerungsrohren angewendet werden.

Anschluss von Kunststoffabwasserrohren Schema

Wir verbinden Kunststoffrohre auf Klebebasis

Abwasserrohre aus Polyvinylchlorid werden sehr oft mit Spezialkleber verbunden. Dazu müssen Sie die folgenden Vorgänge ausführen:

• Reinigen und entfetten Sie die Oberflächen, die beim Kleben miteinander in Kontakt kommen.
• Klebstoff mit einem Pinsel auf die zu verklebenden Flächen auftragen.

• Führen Sie die PVC-Abwasserrohre ineinander und fixieren Sie sie für etwa eine Minute in einer festen Position. Während dieser Zeit härtet der Kleber aus.Die Fugen müssen mit einer weiteren Klebeschicht abgedichtet werden. Die Klebeschicht sollte in Form einer kleinen Rolle auf die Fugen aufgetragen werden. Dies verleiht der Struktur zusätzliche Festigkeit und dient als Garantie gegen Abwasserlecks.

Wir verbinden Kunststoffrohre mit einer Schweißnaht

Einige Arten von Kunststoffabwasserrohren können miteinander verschweißt werden. Um einen solchen Vorgang durchzuführen, ist eine spezielle Ausrüstung erforderlich - eine Kunststoffschweißmaschine. Mit seiner Hilfe werden die Enden der Rohre erhitzt, ihre Enden beginnen zu schmelzen. Die bei hoher Temperatur schmelzenden Enden der Rohre werden gegeneinander gedrückt und eine Weile fixiert, bis der Kunststoff abkühlt und aushärtet. Dadurch entsteht zwischen den Enden der Kunststoffrohre eine monolithische Verbindung, die hinsichtlich der Festigkeitseigenschaften völlig identisch mit einem herkömmlichen Rohrabschnitt ist.

Videolektion - wie man Kunststoffrohre mit eigenen Händen lötet

Wir verbinden Kunststoffrohre mit Fittings

Der Kauf oder das Leasing eines Schweißgerätes ist sinnvoll, wenn Sie viel Installationsarbeit leisten. Für den Fall, dass das gesamte Kanalsystem mehrere gelenkige Verbindungen hat, ist es einfacher, es mit Formstücken oder Kupplungen zu installieren. Diese Verbindungsart empfiehlt sich auch zur Befestigung von Rohren und Wellschläuchen. In jedem Fall müssen bei Verwendung einer Kupplung zum Verbinden von Rohren Gummi- oder Silikondichtungen verwendet werden, um die Dichtheit der Verbindung sicherzustellen.

Und noch etwas - Kunststoffrohre haben keine sehr hohe Biegefestigkeit. Damit sie nicht durchhängen, ist es daher besser, sie an speziellen Halterungen entlang der Wände zu montieren.

Kunststoffrohr-Schweißmaschine

Keramik

Keramikrohre, die in einer Freiflusskanalisation verwendet werden, werden in eine Muffe oder mittels einer Kupplung angeschlossen. Produktparameter:

• Länge - bis zu 1.500 mm;
• Wandstärke - 20–40 mm;
• Durchmesser - 100–600 mm;
• Belastungsbeständigkeit - 240–350 MPa;
• Feuchtigkeitsaufnahme - 7,5–8%;
• Beständigkeit gegen aggressive Umgebungen - 90-95%.

Normen: GOST 286-82. Die Innenfläche der Produkte ist mit einer speziellen Glasur beschichtet, die Chemikalienbeständigkeit verleiht. An der Innenfläche der Muffe sind 5 Kerben angebracht, am glatten Ende des Rohrs sind die gleichen Kerben angebracht.

Keramik

Geringe Wasseraufnahme, hohe Korrosionsbeständigkeit, chemisch aktive Substanzen, mechanische Beanspruchung gewährleisten die Möglichkeit, Produkte unter widrigen Bedingungen einzusetzen:

• in Kanalnetzen, die an Orten mit hohem Vorkommen von aggressivem Grundwasser verlegt sind;
• in Produktionsnetzen, die chemisch aktive Abwässer transportieren;
• in der Einrichtung von Kanalisationsnetzen, die in der Nähe von Autobahnen verlegt sind.

Mängel:

• kurze Länge - erschwert und erhöht die Installationskosten;
• großes Gewicht - verkompliziert und erhöht die Kosten für die Installation (erfordert eine Polstervorrichtung und die Verwendung von Ausrüstung) und den Transport;
• Zerbrechlichkeit;
• Hohe Kosten;
• geringe Frostbeständigkeit - erfordert zusätzliche Arbeiten an der Wärmedämmung.

Keramik ist sehr schwer zu schneiden, was wiederum die Installation erschwert. Die Länge der Elemente muss in der Entwurfsphase berechnet werden, um ein Schneiden zu vermeiden.

Anordnung von Verbindungen von Keramikrohren

Die Verwendung von Keramikrohren im Abwassersystem eines Privathauses ist in den meisten Fällen unpraktisch.

Einsatzbereiche für Rohre mit Muffe

Der Transport von Flüssigkeiten, Kanalisation und Sturmsystemen ist ohne die Verwendung eines speziellen Rohrtyps nicht möglich. Das Sockeldesign ist zuverlässig und einfach zu verwenden, relativ kostengünstig herzustellen und praktisch zu bedienen. Seine Anwendung ist allgegenwärtig:

• Industrie- und Zivilbau;
• Wasserbauarbeiten in verschiedenen Bereichen;
• Straßenbauarbeiten;
• Bau von Eisenbahnanlagen und Gleisen;
• Landwirtschaft.

Rohrkonstruktionen werden aus verschiedenen Materialien hergestellt. Die wichtigsten, die sich in der Anwendungspraxis fest etabliert haben, sind Beton, Gusseisen und Kunststoff. Jeder Typ hat seine eigenen Vor- und Nachteile. Die technischen Eigenschaften dieser Produkte bestimmen den Umfang ihrer Anwendung.

Montage mit Dichtmasse und Spezialkleber

Die Installation mit Dichtmittel und Kleber erfolgt in einer bestimmten Reihenfolge:

1. Das äußere glatte Ende des Muffenrohrs sollte mit grobkörnigem Schleifpapier abgerieben werden. Die raue Oberfläche, die nach dem Verfahren erhalten wird, bietet die beste Haftung an den Wänden innerhalb der trichterförmigen Erweiterung.
2. Tragen Sie etwa in einem Abstand von zwei Zentimetern vom Rand des Rohrs einen Streifen Klebstoff oder Dichtmittel auf, und seine Breite sollte so sein, dass der Klebstoff nach dem Einsetzen des Rohrs in die Muffe nicht aus dem Rohr fließt, sondern fließt gleichmäßig über seine Oberfläche verteilt.
3. Lassen Sie die Versiegelung ein wenig trocknen - etwa eine halbe Minute.
4. Führen Sie dann das Ende des Elements mit Klebstoff in die Fassung ein und drücken Sie einige Sekunden lang.
5. Geben Sie dem Produkt danach eine gewisse Zeit zum Erstarren. Genauere Zahlen sind auf dem Behälter mit dem verwendeten Medikament angegeben.
6. Nachdem Sie alle Bedingungen ausgehalten haben, testen Sie das System.
