Dimmer für LEDs und LED-Lampen 220 V

Funktionen zum Einstellen verschiedener Lampentypen

Unterschiedliche Lampentypen erfordern unterschiedliche Steuerungsschemata für ihren Betrieb. Ja für Glüh- und Halogenlampen Analoga, die für eine Betriebsspannung von 220 Volt ausgelegt sind, ist nur die Möglichkeit, die zugeführte Spannung zu ändern, möglich. Dies führt zu einer Änderung der Intensität des Leuchtens der Lichtquelle. Bei Geräten mit einer Betriebsspannung von 12 Volt DC erfolgt die Änderung des Lichtstroms über einen PWM-REGLER, der in der Lage ist, die Ausgangsbetriebsspannung stufenlos zu ändern, ohne ihre Amplitude zu erhöhen oder zu verringern.

Dimmbare LED-Lampen - was ist das?

LED-Lampen, die mit einem Gerät ausgestattet sind, mit dem Sie ihr Leuchten stufenlos einstellen können, werden als dimmbare LED-Lampen bezeichnet.

Notiz! LED-Lichtquellen, ausgestattet mit Dimmvorrichtungen, äußerlich in keinster Weise unterscheiden sich nicht von Analoga, die nicht mit solchen Geräten ausgestattet sind. Das Vorhandensein der Möglichkeit, die Lampe zu dimmen, wird in ihrer Kennzeichnung mit der Bezeichnung dimmbar angezeigt.

Lampen, die in ihrem Design keinen Dimmer haben, funktionieren nur in zwei Modi: Ein und Aus. Und bei Vorhandensein einer Dimmvorrichtung können sie die Intensität des Glühens gemäß den angegebenen Werten (normalerweise von 10 bis 100%) einstellen.

Welcher Dimmer wird für herkömmliche LED-Leuchtmittel benötigt

Bei der Auswahl eines Reglers für LED-Lichtquellen werden die folgenden Indikatoren zu den Kriterien:

• technische Eigenschaften - elektrische Leistung und Betriebsspannung;
• Gerätetyp (Zweck) - für Glühlampen, Halogen- oder LED-Lampen;
• Design - bestimmt die Art der Ausführung, die Art der Anpassung und den Standort.

Bei der Auswahl eines bestimmten Modells ist zu beachten, dass die Nichteinhaltung der oben genannten Kriterien zu folgenden negativen Folgen führen kann:

• Überhitzung des Geräts, wenn die Leistung der angeschlossenen Lichtquellen überschritten wird;
• die Unfähigkeit, die erforderlichen Einstellungen vorzunehmen oder im Speicher des Geräts zu speichern, beeinträchtigt die Funktionalität des Controllers;
• das Design des Dimmers aufgrund der Besonderheiten der Befestigungselemente, die für ein bestimmtes Modell vorgesehen sind, es nicht erlaubt, ihn am ausgewählten Installationsort zu platzieren.

Ist es möglich, die Helligkeit von 12-V-LED-Lampen zu dimmen?

Zur Hintergrundbeleuchtung und künstlichen Beleuchtung sind LED-Streifen weit verbreitet, bei denen Lichtquellen mit einer Spannung von 12 Volt arbeiten.

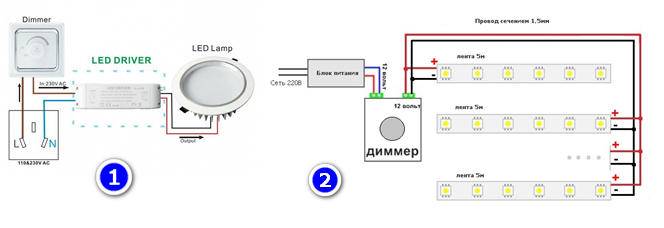

Um den Betrieb eines solchen Geräts zu steuern, wird ein Dimmer für einen LED-Streifen verwendet, der in der Stromversorgungsschaltung der Lichtquelle enthalten ist und seinen Betrieb sowohl in einem bestimmten Modus als auch bei steuern kann Fernbedienung Management.

Ein Dimmer für einen LED-Streifen mit der gleichen Leuchtfarbe hat einen Steuerkanal, bei dem nur die Helligkeit des Leuchtens geändert wird. Für Tricolor-Bänder (RGB-Glow) sind die Geräte mit drei Steuerkanälen ausgestattet, mit denen Sie auch die Wechselgeschwindigkeit aller Farben einstellen können.

Die besten Tast- und Tastdimmer

Legrand Etika 672218

Mit diesem Produkt können Sie das Licht im Raum ein- und ausschalten sowie die Helligkeit der Beleuchtung anpassen. Es ist geeignet für Lampen mit einer Gesamtleistung von bis zu 400 Watt. Der Mechanismus Legrand Etika 672218 besteht aus zwei Knöpfen. Die linke Taste dient zum Ein- und Ausschalten der Beleuchtung und die zweite zum Einstellen der Beleuchtungsstärke im Raum. Unter den Tasten des Geräts befindet sich eine LED, die im kapazitiven Betrieb rot und im induktiven Betrieb grün leuchtet. Einer dieser Modi kann erzwungen werden. Auch bei diesem Modell können Sie einen automatischen Speicher einstellen, der beim Einschalten die zuvor verwendete Helligkeit ausgibt.Diese Funktion kann bei Bedarf deaktiviert werden.

Die Einschalt- und Einstelltasten bestehen aus ABS-Kunststoff, der ändert seine Farbe nicht unter dem Einfluss von Sonnenlicht. Der Mechanismus des Produkts besteht aus Polycarbonat. "Legrand Etika 672218" ist IP20-geschützt.

Die durchschnittlichen Kosten betragen 3000 Rubel.

Legrand Etika 672218
Vorteile:

• Erhältlich in zwei Farboptionen;
• Es gibt eine Speicherfunktion;
• Einfache Installation;
• Zuverlässiger Hersteller.

Mängel:

Nicht gefunden.

Legrand Valena Allure 722762

Ein Merkmal dieses Modells ist, dass es für jede Art von Beleuchtungskörpern geeignet ist. Es können maximal 10 Lampen angeschlossen werden. Die Beleuchtung schaltet sich allmählich ein, 2 Sekunden nach dem Einschalten wird die Helligkeit auf die eingestellt, die bei der letzten Verwendung des Produkts eingestellt war. „Legrand Valena Allure“ verfügt über drei Betriebsmodi: normaler Dimmmodus, Nachtmodus, bei dem die Helligkeit allmählich abnimmt und sich nach 60 Minuten vollständig ausschaltet, sowie den eingestellten Helligkeitsmodus (0%, 33%, 60% und 100 %). Es ist auch erwähnenswert, dass dieses Modell über einen eingebauten Schutz gegen Überlastung und Kurzschluss verfügt. Sie können dieses Modell sowohl über die Fernbedienung als auch über die Tasten steuern.

Die durchschnittlichen Kosten betragen 4500 Rubel.

Legrand Valena Allure 722762
Vorteile:

• Für alle Lampentypen geeignet;
• 3 Betriebsarten;
• Überspannungschutz.

Mängel:

Es gibt keine Kontrollleuchte.

Delumo

Dieses Modell verfügt über eine Touch-Steuerung sowie eine Vielzahl von Farbfeldern. Dadurch passt das Produkt problemlos in jedes Interieur und ergänzt es harmonisch. An dieses Gerät kann eine Leuchte oder eine Gruppe bestehend aus mehreren Leuchten angeschlossen werden.In diesem Fall erfolgt die Änderung aller Parameter gleichzeitig für die gesamte Gruppe. Mithilfe von „Delumo“ lässt sich das Licht ein- und ausschalten, die Helligkeit regulieren, außerdem gibt es eine Softstart-Funktion. Es ist auch erwähnenswert, dass sich das Gerät 10 Stunden nach dem Einschalten automatisch ausschaltet.

Dieses Modell erfordert keine Wandmontage. "Delumo" hat eine Batterie, die mehrere Jahre aktiver Nutzung aushält. Und seine Funktionsweise auf Kosten durchgeführt Installation eines Funkdimmers im Netzwerk, der alle gelieferten Signale steuert.

Die durchschnittlichen Kosten betragen 2100 Rubel.

Delumo-Dimmer
Vorteile:

• Es ist möglich, mehrere Lichtquellen zu steuern;
• Die Frontplatte besteht aus Glas und hat mehr als 20 Farboptionen;
• Reibungsloser Start;
• Für jeden Lampentyp geeignet.

Mängel:

Nein.

Touch-Fernbedienung Dimmer LIVOLO

Der LIVOLO Dimmer hat ein Touchpanel aus Glas. Erhältlich in 4 Farboptionen, die zu jedem Einrichtungsstil passen. Mit „LIVOLO“ können Sie ganz einfach einen herkömmlichen Schalter ersetzen. Darüber hinaus haben Sie den Vorteil, dass Sie das Licht sanft ein- und ausschalten können, was besonders nützlich ist Nachtzeit, und es ist auch möglich, die Helligkeit der Beleuchtung anzupassen, was die Lebensdauer Ihrer Lampen verlängert. Die Anpassung der Parameter geht schnell und erfordert keinen großen Aufwand, da die Sensoren dieses Modells sofort auf alle Aktionen reagieren. Außerdem kann „LIVOLO“ mit der Fernbedienung gesteuert werden, was Ihnen unnötige Bewegungen erspart.

"LIVOLO" hat einen Schutzgrad IP20.Und die maximale Belastung pro Gerät beträgt 500 Watt.

Die durchschnittlichen Kosten betragen 2000 Rubel.

Touch-Fernbedienung Dimmer LIVOLO
Vorteile:

• Fernbedienung möglich;
• 4 Farboptionen;
• Reibungsloses Einschalten.

Mängel:

Nicht oft in Geschäften zu finden.

So lösen Sie das Problem flackernder LED-Leuchten

Der einfachste und effektivste Weg, die Lampe wieder in einen stabilen Zustand zu versetzen, besteht darin, den Schalter durch einen neuen ohne Anzeige zu ersetzen. Falls gewünscht, können Sie die Neon- oder LED-Hintergrundbeleuchtung ausschalten, indem Sie auf das Stromkabel beißen. Wenn Sie nicht verstehen, welches Kabel getrennt werden soll, sollten Sie dies besser nicht tun.

Einige Handwerker fügen dem Leuchtenschaltkreis eine Glühlampe hinzu, die den Strom übernimmt, der zum Laden des Kondensators benötigt wird, mit Ausnahme des Starts der LED. Es gibt jedoch zwei Nachteile: Der Stromverbrauch des Geräts steigt und es ist nicht einfach, eine zusätzliche Lampe in eine Standardlampe einzubauen. Aber grundsätzlich ist die Idee gut.

Fachleuten wird empfohlen, einen kleinen Widerstand an den Stromversorgungskreis der Lampe anzuschließen, der die Spannung gut aufnimmt. Die Leistung des Widerstands sollte 2 Watt betragen. Es ist besser, einen 50-kΩ-Widerstand im Bereich der Patrone oder Anschlussdose anzuschließen, die Kontakte mit einer Klemmleiste zu verbinden und mit einem Schrumpfschlauch zu isolieren. Vergessen Sie nicht, zuerst die Stromversorgung auszuschalten. Verwenden Sie keinen Widerstandswert, der größer als der empfohlene Wert ist, um unnötigen Energieverbrauch zu vermeiden.

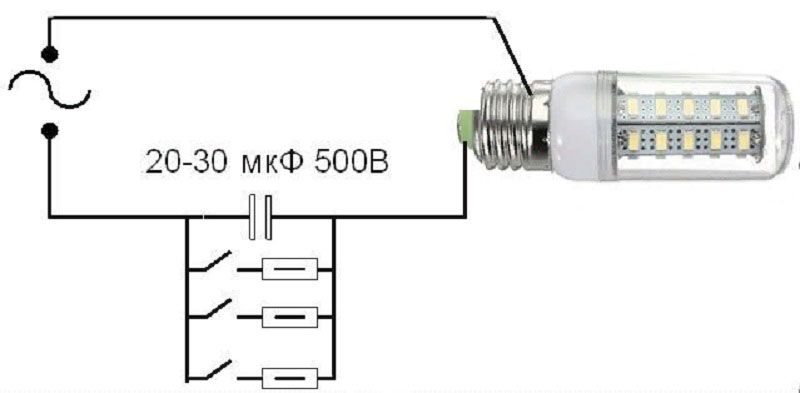

Es gibt eine andere Möglichkeit, flackernde Lampen loszuwerden. Es ist erforderlich, die Schaltanzeige mit einem separaten Kabel an das Stromnetz anzuschließen.Die Bedienung ist einfach, erfordert jedoch zusätzliche Kabelverbindungen, die nicht jeder Eigentümer der Räumlichkeiten selbst durchführen kann.

Wählen Weg, das Problem zu lösenWir raten Ihnen, aufzuhören beim Ausschalten der Hintergrundbeleuchtung Netz oder in der letzten Version mit dem Einbau eines Strombegrenzungswiderstands, der ein paar Rubel kostet und leicht in der Lampe versteckt werden kann. Ein Minimum an Verbrauchsmaterial und ein wenig Geschick, und Ihre Energiesparlampe funktioniert bestens.

Denken Sie daran, dass das schwache Leuchten des LED-Geräts keine Fehlfunktion bedeutet. Energiesparlampen müssen etwas mehr als die erforderliche Stückelung gekauft werden. Ändern 60-W-Glühlampe, kaufen Sie eine 8-W-LED-Lampe.

Kompatibilität von LED-Lampen mit Dimmern

Es gibt keine universellen Regler, für jeden Lichtquellentyp wird ein bestimmter Dimmertyp ausgewählt.

Diodenlichtquellen können einstellbar und ungeregelt sein. Lichtquellenhersteller können Produkte herstellen, die mit einem bestimmten Dimmertyp funktionieren. Um die Kompatibilität zu bestimmen, können Sie die Tabellen verwenden, die von den Verkäufern erhältlich sind.

Es ist notwendig, die Regler unter Berücksichtigung der technischen Parameter der Lampen auszuwählen:

1. Wenn die Lichtquelle nicht reguliert ist, ist die Installation einer Lampe mit Dimmer nicht zulässig. Das Ergebnis kann eine schlechte Qualität der Arbeit und ein Ausfall des Reglers selbst sein. Solche Situationen gelten nicht für den Garantieservice.
2. Einstellbare Lichtquellen können mit handelsüblichen Dimmern arbeiten, die als Phasenschnitt funktionieren. Es sollte berücksichtigt werden, dass der Grad der Lichtdimmung durch die Anzahl der auf dem Schalter installierten Diodenelemente beeinflusst wird.Die meisten Dimmer benötigen eine Mindestlast von 20-45 Watt, um richtig zu funktionieren. Um dieses Leistungsniveau zu erreichen, benötigen Sie eine Glühlampe. Für die Installation in einem Netzwerk mit einer Leistung von 220 Volt werden jedoch 2-3 Diodenlampen benötigt.
3. Wenn eine Einzeldioden-Lichtquelle verwendet wird, wird empfohlen, einem Niederspannungsdimmer den Vorzug zu geben. Eine solche Vorrichtung wird verwendet, um die Parameter einer Niederspannungs-LED-Leuchte mit einer magnetischen Transformatorvorrichtung zu ändern.

Regeln für die Auswahl der besten Option

Kunden können zwei Arten von LED-Streifen kaufen, die sogenannten monochromen, dh einfarbigen, oder dreifarbigen RGB. Im letzteren Fall können alle Farben separat verbunden, gemischt und verschiedene Effekte erzielt werden.

Dimmer können verschiedene Größen und Leistungen haben, was es dem Interessenten ermöglicht, das richtige Produkt für jeden LED-Streifen auszuwählen

Und der zukünftige Besitzer sollte sich darüber im Klaren sein, dass Sie zur Steuerung des mehrfarbigen Bandes einen speziellen RGB-Controller erwerben müssen. Da reichen die Fähigkeiten des Reglers für die volle Ansteuerung einer solchen Lichtquelle nicht aus.

Darüber hinaus müssen Sie die technischen Parameter des Geräts sorgfältig berücksichtigen. Da die Leistung jedes Steuergeräts die des LED-Streifens selbst übersteigen muss, muss diese Eigenschaft bereits vor dem Kauf berücksichtigt werden.

Darüber hinaus können die Optionen wie folgt sein:

1. Wenn der Eigentümer der Räumlichkeiten nicht vorhat, die Länge des LED-Streifens und damit seine Leistung weiter zu erhöhen, sollte diese Eigenschaft des Dimmers 20-30% höher sein, und dies ist mindestens und am besten, halb.Dies trägt dazu bei, die Lebensdauer des Reglers zu verlängern, und eliminiert die Möglichkeit eines schnellen Verschleißes und eines anschließenden Ausfalls.
2. Wenn Sie die Leistung des LED-Streifens erhöhen möchten, müssen Sie das Gerät in diesem Sinne kaufen. Oder Sie müssen später wieder Geld für die Anschaffung eines neuen Reglers ausgeben. Darüber hinaus sollte die Gangreserve unter Berücksichtigung der vorgeschriebenen 20-50% für die Reserve berechnet werden.

Wenn ein potenzieller Käufer die Leistung falsch berechnet, kann das Gerät seine Funktionen nicht ausführen und lässt sich einfach nicht einschalten. Und das mit dem günstigsten Ergebnis, denn es kommt oft vor, dass eine Überlastung zu einem sofortigen Ausfall führt.

Die Installation jeder Art von Regler ist einfach, sodass der Benutzer in einigen Fällen diesen Vorgang selbst durchführen kann

Darüber hinaus ist es wichtig, die Art der Steuerung zu bestimmen. Jeder von ihnen (mechanisch, elektronisch, ferngesteuert) ist zuverlässig und ermöglicht es einer Person, die Helligkeit des LED-Streifens effektiv zu manipulieren

Daher hängt alles davon ab, wie viel eine Person bereit ist zu zahlen. Wenn er sich entscheidet, Geld zu sparen, dann das günstigste Modell mit mechanische Art der Steuerung.

Wenn der spätere Nutzer mehr Geld zur Verfügung hat, dann sollte ein Gerät mit angeschlossener Fernbedienung bevorzugt werden. Da es den Komfort erhöht, ist das ein wesentlicher Vorteil.

Außerdem sollte man bei der Auswahl nicht an der Qualität des Dimmers sparen, es sollte nur von einem namhaften Hersteller sein. Das sind die Firmen Osram, Gauss, Philips und einige andere.

Wenn dennoch der Wunsch besteht, die Kosten zu senken und ein chinesisches Produkt zu kaufen, sollte daran erinnert werden, dass ein solcher Kauf zu Kopfschmerzen, Leistungsverlust und einer Reihe anderer Gesundheitsprobleme führen kann. Andere Merkmale bei der Auswahl sind nicht so wichtig und alles hängt von den persönlichen Vorlieben ab.

Wer auf unserer Website einen Dimmer selbst zusammenbauen möchte, erhält eine ausführliche Anleitung. Wir empfehlen Ihnen, einen sehr nützlichen Artikel zu lesen.

Arten von Dimmern

Bänder sind, wie Sie wissen, einfarbig und mehrfarbig. Die gebräuchlichsten Optionen für mehrfarbige Farbbänder sind RGB (Rot, Grün, Blau) und RGB + W (Rot, Grün, Blau, Weiß). Der Unterschied zwischen gewöhnlichem RGB und RGB + W besteht darin, dass das Band im ersten Fall separate LEDs in verschiedenen Farben verwendet, die einzeln oder in Gruppen angeordnet sind, aber abwechselnd: R-G-B-R-G ...

RGB-Streifen zusammengesetzt aus LEDs unterschiedlicher Farbe

Der RGB + W-Streifen verwendet vierfarbige LEDs, die aus mehreren Kristallen bestehen, die sich in einem Gerät befinden. Durch die Aktivierung bestimmter Kristalle können Sie das Erscheinen vieler zusätzlicher Farben erreichen, einschließlich Weiß. Sie können auch dreifarbige RGB 5050-LEDs mit drei Kristallen hervorheben, die ebenfalls nach dem Prinzip der Farbmischung arbeiten.

Für mehrfarbige Versionen von Bändern werden natürlich spezielle Arten von Dimmern benötigt, die drei Kanäle unabhängig voneinander steuern können.

Zusätzlich zeichnen sich Dimmer für LED-Streifen aus durch:

• Managementmethode;
• Installationsmethode und -ort;
• Zusatzfunktionen.

Kontroll-Methode

Je nach Art der Steuerung des LED-Streifens können Dimmer in die folgenden vier Gruppen eingeteilt werden:

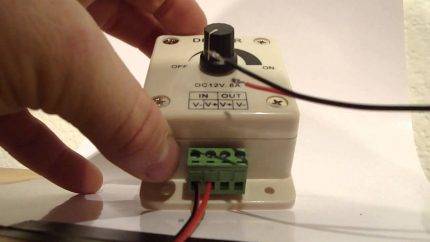

rotierend.Die Einstellung der Helligkeit des Bandes erfolgt bei solchen Dimmern über einen herkömmlichen Drehknopf. In diesem Fall kann das Ein-/Ausschalten entweder durch Drehen des Knopfes oder durch Drücken erfolgen;

Besorgen

Druckknopf. Bei solchen Geräten wird die Helligkeit der Beleuchtung mit gewöhnlichen Tasten, wie an einem Schalter, oder mechanischen Knöpfen eingestellt;

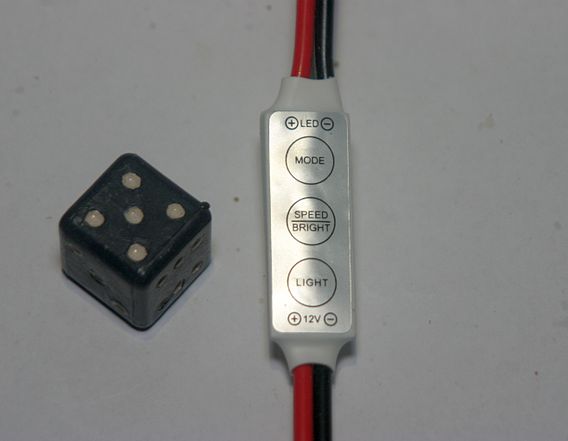

Wand- und Minidimmer mit mechanischer Tastensteuerung

Besorgen

sensorisch. Das Gerät wird über Touch-Tasten gesteuert. Sie müssen sie nicht drücken, berühren Sie sie einfach genug;

Besorgen

Ferngesteuert. Die Einstellung der erforderlichen Beleuchtungsstärke erfolgt bei dieser Kategorie von Reglern aus der Ferne mit einer drahtlosen IR- oder Funkfernbedienung. Einige dieser Geräte verfügen über integriertes WLAN oder ein Mikrofon. Die erste kann von einem mobilen Gerät aus gesteuert werden, die zweite per Sprache.

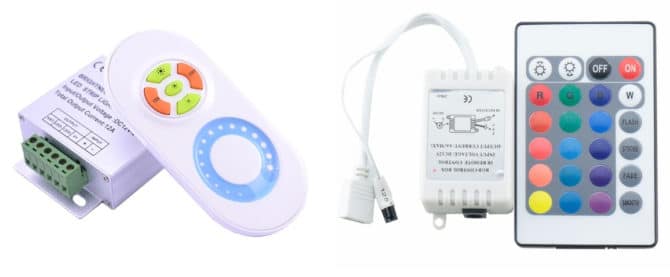

Einfarbige und RGB-Dimmer mit Fernbedienung

Installationsmethode und Standort

Die heute produzierten Dimmer für Bänder haben ein anderes Design. Je nach Aufgabenstellung und Gestaltungsidee können Sie das Design wählen, das am besten zu Ihnen passt.

Zur Wandmontage

Üblicherweise (aber nicht notwendigerweise) haben solche Geräte die Form und Abmessungen eines herkömmlichen Schalters. Sie werden in die Wand eingelassen oder haben eine Überkopfkonstruktion. Eine sehr praktische Möglichkeit, Beleuchtung zu organisieren oder Wohnzimmer zu beleuchten.

Zur bündigen Montage neben dem Band

Manchmal ist es unpraktisch, eine Wandstruktur zu verwenden, oder es ist problematisch, sie zu installieren (z. B. wenn Sie keine wiederholten Reparaturen durchführen möchten). In diesem Fall kann der Dimmer in der Nähe des Bandes oder an einem geeigneten Ort platziert werden. Verstecken Sie sich beispielsweise hinter Innenelementen oder im Raum zwischen den Decken.Hier bietet sich die verdeckte Montage an. Sie müssen ein solches Gerät fernsteuern: mit einer kabelgebundenen oder drahtlosen Fernbedienung.

Dieser Dimmer hat eine Fernbedienung, sodass er überall platziert werden kann.

Zusätzliche Funktionen

Moderne Dimmer können neben ihrer Hauptaufgabe, der Helligkeitsregelung, eine Vielzahl von Zusatzfunktionen übernehmen. Mit dem Aufkommen von Mikrocontrollern ist dies kein teures Vergnügen mehr. Typischerweise werden solche Dimmer als LED-Streifen-Controller bezeichnet, da es bereits schwierig ist, sie als Dimmer zu bezeichnen.

Die interessantesten Funktionen, die von Controllern ausgeführt werden, sind:

1. Einschalten per Zeitschaltuhr (Nachahmung der Anwesenheit des Besitzers).
2. Erstellung von Lichteffekten (Lauflicht, periodisches Ausbleichen, Farbwechsel etc.).
3. Leichter Musikmodus (verwendet das eingebaute Mikrofon).
4. Integration in ein Smart Home oder Anbindung an einen PC über eine kabelgebundene Schnittstelle.
5. Eingänge zum Anschluss externer Sensoren (Alarm, Licht etc.).
6. Möglichkeit der unabhängigen Programmierung.

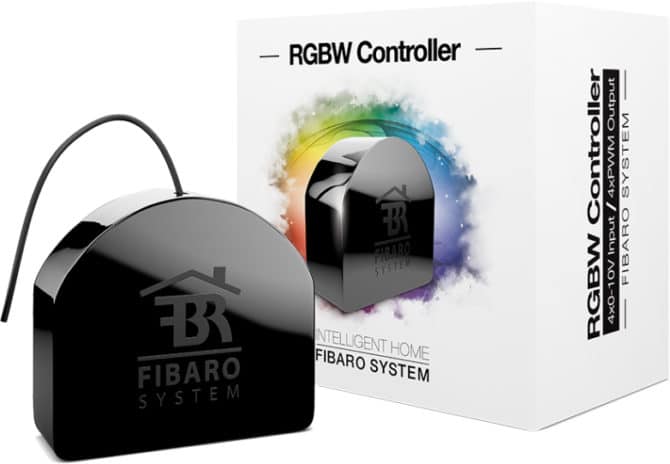

Dieser Controller für LED-Streifen kann nicht mehr als Dimmer bezeichnet werden: Er übernimmt mehrere Dutzend Zusatzfunktionen, lässt sich programmieren und in ein Smart Home integrieren

Merkmale der dimmbaren LED-Lampe und ihre Unterschiede zum Üblichen

Kommen wir zurück auf das Problem der Helligkeitseinstellung einer herkömmlichen LED-Lampe. Warum passiert das? Tatsache ist, dass ein Halbleiterbauelement, das eine LED ist, zum Betrieb eine konstante Versorgungsspannung und eine Wechselspannung im Beleuchtungsnetz benötigt. Außerdem muss der durch die Diode fließende Strom einen genau festgelegten Wert haben. Andernfalls fällt das Gerät aus.

Ein Dimmer, der in eine LED-Glühbirne oder -Leuchte eingebaut ist, löst diese Probleme einfach. Er wandelt die Wechselspannung in Gleichspannung um und senkt sie auf den erforderlichen Wert. Außerdem stellt es den erforderlichen Strom durch die Diode ein und hält ihn auf einem bestimmten Niveau - es stabilisiert sich.

Was passiert, wenn Sie versuchen, eine solche Glühbirne mit einem Dimmer zu dimmen? Sie drehen den Knopf, und die Betriebsspannung an der Last ändert sich. Aber in LED-Lampentreiber 220 V hat klare Anweisungen - Spannung und Strom auf einem bestimmten Niveau zu halten. Er macht seinen Job, solange er kann. Sie drehen - nichts ändert sich. Ist die Eingangsspannung jedoch zu niedrig, gibt das Gerät auf: Es schaltet die Dioden ab (Markenprodukte) oder beginnt sich unvorhersehbar zu verhalten (Budget-Option). Aus diesem Grund verhält sich eine gewöhnliche LED-Lampe, die über einen Dimmer eingeschaltet wird, gelinde gesagt, unzureichend: Sie versteht einfach nicht, was passiert.

Die Designer lösten das Problem des Dimmens von LED-Lampen, indem sie die Treiberschaltung änderten. Jetzt überwacht er die an der Glühbirne anliegende Spannung. Wenn eine Änderung erkannt wird, ändert es automatisch den Strom durch die LED. Weniger Spannung bedeutet weniger Strom. Mehr Spannung - mehr Strom, aber nur, wenn der maximal zulässige Wert nicht überschritten wird. Dadurch wurde es möglich, die Helligkeit einzustellen, der Schutz der Dioden vor Überlastung blieb jedoch erhalten. Solche modifizierten Beleuchtungskörper wurden als dimmbare Lampen bezeichnet.

So können LED-Leuchtmittel, deren Design einen Dimmmodus vorsieht, mit Dimmern verwendet werden. Aber womit? Es gibt zwei Arten von AC-Dimmern, die nach dem Halbwellen-Cutoff-Prinzip arbeiten.

1. Vorderkante geschnitten.
2. Hinterkante geschnitten.

Was bedeutet das? Der erste Typ liefert nur den Rest der AC-Halbwelle an die Last und schneidet ihr vorderes Ende ab. Der zweite gibt von Anfang an eine Halbwelle, schneidet den Rest aber im richtigen Moment ab. Es sieht in etwa so aus:

Erstere sind aufgrund der Einfachheit des Schaltungsdesigns und des niedrigeren Preises häufiger anzutreffen. Letztere sind etwas teurer, erzeugen aber weniger Interferenzen, die Audiogeräte stören können. Mit welchen Arten von Dimmern können dimmbare Glühbirnen verwendet werden? Sowohl mit diesen als auch mit anderen, aber die zweite Option (Abschneiden der Hinterkante) ist vorzuziehen, da die Spannung am Illuminator allmählich und nicht abrupt ansteigt. Dieser Modus ist für dimmbare Glühbirnentreiber „verständlicher“.

Wenn Sie bereits einen hochmodernen Dimmer haben, aber die Glühlampen durch Dioden ersetzen möchten, können Sie ihn gerne ändern. Alles wird gut funktionieren, aber unter der Bedingung, dass dimmbare LED-Lampen und Qualität.

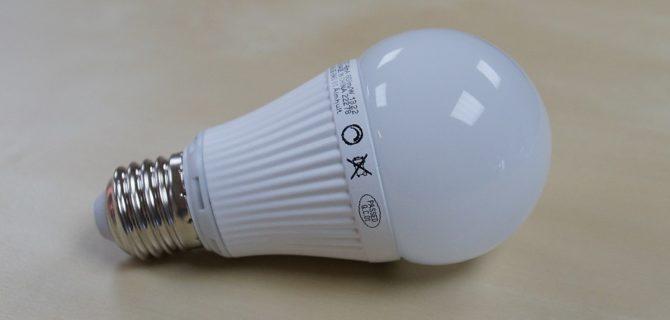

Wie unterscheidet man eine dimmbare Glühbirne von einer normalen?

Dimmbare Lampen, die heute hergestellt werden, unterscheiden sich im Aussehen nicht von gewöhnlichen. Wie Sie verstehen, befinden sich alle Unterschiede in der Leistungstreiberschaltung. Um herauszufinden, welche Art von Gerät Sie in Ihren Händen halten, müssen Sie die Verpackung oder die Begleitdokumentation, falls vorhanden, sorgfältig studieren. Die Verpackung einer dimmbaren Glühbirne muss die entsprechende Aufschrift „dimmbar“, „dimmbar“ oder ähnlich tragen. Oft werden anstelle einer Beschriftung Symbole verwendet, die einen Drehdimmerknopf darstellen.

Einstellbare LED-Leuchten

Lassen wir die Glühbirnen für eine Weile und sprechen wir über LED-Lampen, die nicht weniger beliebt sind.Wie läuft es mit der Möglichkeit, die Helligkeit einzustellen? Es gibt viel mehr Optionen als LED-Lampen. Abhängig von der anstehenden Aufgabe können Sie eine der folgenden Optionen auswählen:

1. Leuchte mit eingebautem dimmbarem Treiber.
2. Eine Leuchte mit einem extern dimmbaren Treiber (normalerweise sind dies Strahler).
3. Eine Leuchte mit einem im Treiber integrierten Dimmer - hier müssen Sie nicht einmal einen Dimmer separat kaufen.
4. Dimmbarer Treiber für LED-Leuchten.

Zweck des Dimmers

Die Aufgabe des Dimmers besteht darin, die Helligkeit des Scheins von Beleuchtungsgeräten zu ändern. Mit einstellbaren Lichtschaltern erreichen Sie jede Beleuchtungsstärke: von gedämpftem Licht bis extrem hell. Durch den Einsatz von Dimmern werden Doppel- oder Dreifachschalter überflüssig, es müssen keine teuren Leuchten mit Spannungsreglern gekauft werden.

Beachten Sie! Zur Steuerung der Lichtintensität Energiesparlampen benötigen ein spezielles Gerät - einen elektronischen Starter. Die Vorteile von Dimmern umfassen die folgenden Eigenschaften:

Die Vorteile von Dimmern umfassen die folgenden Eigenschaften:

• Lichthelligkeitssteuerung;
• Einstellen der Helligkeitsänderungszeit;
• Steuerung über die Fernbedienung;
• lange Lebensdauer;
• programmiertes künstlerisches Flackern, das Erstellen von hinterleuchteten Gemälden;
• Energieeffizienz (einige Modelle).

Nachteile von Dimmern:

• teilweise übermäßiger Stromverbrauch;
• die Erzeugung von Funkstörungen, die den Betrieb elektrischer Haushaltsgeräte stören;
• geringe Lasten führen zu Fehlfunktionen der Dimmer;
• Der Betrieb von Dimmern führt oft zu unerwünschtem Flackern des Lichts.

Dimmerklassifizierung für LED-Lampen

Beim Kauf von Dimmern müssen Sie darauf achten, dass Variatoren zum Energiesparen, LED- und konventionelle Lampen Glühlampen haben bestimmte Unterschiede und Klassifizierung. Dimmer werden nach Konstruktionsmerkmalen, Montageart und -ort, Steuerprinzip und anderen Eigenschaften unterteilt.

Eine Vielzahl an Dimmern erleichtert die Auswahl des richtigen Geräts

Ort und Art der Installation

Am Installationsort werden Dimmer in Remote-, Modular- und Wanddimmer unterteilt.

• Modular. Dieser Dimmertyp wird zusammen mit einem RCD auf einer DIN-Schiene in einem Elektroverteiler montiert. Solche Variatoren können jederzeit problemlos eingebaut oder ausgetauscht werden, aber für dieses Gerät ist es erforderlich, während der Reparatur oder des Baus die Verlegung eines separaten Kabels vorzusehen. Modulare Dimmer eignen sich perfekt für Heimwerker nach dem „Smart Home“-System.
• Fernbedienung. Dies sind kleine Geräte mit einer Länge von 20÷30 mm und drei Kontrollsensoren. Da sie eine Fernbedienung ermöglichen, können solche Dimmer neben der Lampe oder direkt in der Leuchte selbst montiert werden. Der Dimmer kann gleichzeitig mit dem Kronleuchter installiert werden und erfordert keine Verfolgung der Wände oder der Decke. Eine ideale Option, wenn beschlossen wird, Variatoren für die Beleuchtung zu installieren, und die Reparatur bereits durchgeführt wurde.

Die Fernbedienung des Dimmers ist sehr praktisch

Wand. Solche Dimmer werden wie Steckdosen und Schalter direkt in dem Raum montiert, in dem sich die dimmbaren LED-Lampen befinden.Die Installation eines solchen Dimmers muss vor der Reparatur und dem Decklack erfolgen, da Wandmeißeln für die Installation erforderlich oder Decke.

Nach dem Prinzip der Verwaltung

Wenn wir über das Prinzip der Steuerung des Dimmers sprechen, werden sie wiederum in mechanisch, sensorisch und ferngesteuert unterteilt.

Mechanik

Mechanisch gesteuerte Beleuchtungsvariatoren sind die frühesten und einfachsten Vorrichtungen zum Einstellen der Intensität des Lichtstroms von Lampen. Am Körper des Dimmers befindet sich ein drehbarer runder Knopf, über den der variable Widerstand gesteuert und dementsprechend die Lampen ein- und ausgeschaltet werden.

Guter alter und störungsfreier mechanischer Dimmer

Unter den mechanischen Dimmern gibt es Druckknopf- und Tastaturmodelle. Solche Geräte sind genauso wie normal Schalter haben eine Taste, um die Leuchte vom Stromnetz auszuschalten.

Sensor

Dimmer mit Berührungssteuerung haben ein solideres und moderneres Aussehen. Um LED-Lampen zu dimmen, genügt eine leichte Berührung des Touchscreens. Allerdings sind diese Dimmer teurer als ihre mechanischen Pendants.

Ein solcher Touch-Dimmer lässt niemanden gleichgültig

"Fernbedienung"

Technologie erhöht den Komfort

Regulierungsbehörden Ferngesteuerte Beleuchtung sind mit einer Fernbedienung ausgestattet, mit der die optimale Beleuchtungsstärke der Lampen über einen Funkkanal oder über eine Infrarotschnittstelle eingestellt wird. Die Steuerung per Funk ist sogar von der Straße aus möglich, während die Fernbedienung mit Infrarotanschluss nur Einstellungen vornehmen kann, wenn man sie direkt auf den Dimmer richtet.

Dimmer mit Funkfernbedienung

Es gibt auch Dimmermodelle, mit denen Sie die Beleuchtung über Wi-Fi steuern können, und sie werden hauptsächlich in Smart-Home-Systemen verwendet.

Eine der Arten von Dimmern sind akustische Dimmer, die auf Klatschen oder Sprachbefehle reagieren.

Wir montieren einen Dimmer mit unseren eigenen Händen

Schaltung auf Triacs:

In dieser Schaltung ist der Hauptoszillator aus zwei Triacs aufgebaut, einem Triac VS1 und einem Diac VS2. Nach dem Einschalten des Stromkreises beginnen sich die Kondensatoren über die Widerstandskette aufzuladen. Wenn die Spannung am Kondensator die Öffnungsspannung des Triacs erreicht, beginnt Strom durch sie zu fließen und der Kondensator wird entladen.

Je niedriger der Widerstandswert des Widerstands ist, desto schneller lädt sich der Kondensator auf, desto niedriger ist das Tastverhältnis der Impulse

Das Ändern des Widerstandswerts des variablen Widerstands steuert die Gating-Tiefe über einen weiten Bereich. Ein solches Schema kann verwendet werden nur für LEDs, sondern auch für jede Netzlast.

AC-Anschlussplan:

Dimmer auf dem N555-Chip

Der N555-Chip ist ein Analog-Digital-Timer. Sein wichtigster Vorteil ist die Fähigkeit, in einem breiten Versorgungsspannungsbereich zu arbeiten. Gewöhnliche Mikroschaltungen mit TTL-Logik arbeiten mit 5 V und ihre logische Einheit beträgt 2,4 V. CMOS-Serien haben eine höhere Spannung.

Aber die Generatorschaltung mit der Möglichkeit, das Tastverhältnis zu ändern, erweist sich als ziemlich umständlich. Bei Mikroschaltungen mit Standardlogik verringert eine Erhöhung der Frequenz auch die Spannung des Ausgangssignals, was das Schalten leistungsstarker Feldeffekttransistoren unmöglich macht und nur für Lasten mit geringer Leistung geeignet ist. Der Timer auf dem N555-Chip ist ideal für PWM-Controller, da Sie gleichzeitig sowohl die Frequenz als auch das Tastverhältnis der Impulse einstellen können

Ausgangsspannung beträgt etwa 70% der Versorgungsspannung, wodurch er sogar von Mosfets-Feldeffekttransistoren mit einem Strom von bis zu 9A angesteuert werden kann

Der Timer auf dem N555-Chip ist ideal für PWM-Controller, da Sie gleichzeitig sowohl die Frequenz als auch das Tastverhältnis der Impulse einstellen können. Die Ausgangsspannung beträgt ca. 70% der Versorgungsspannung, wodurch sie sogar von Mosfets Feldeffekttransistoren mit einem Strom von bis zu 9A angesteuert werden kann. Bei den extrem niedrigen Kosten der verwendeten Teile belaufen sich die Montagekosten auf 40-50 Rubel

Bei den extrem niedrigen Kosten der verwendeten Teile belaufen sich die Montagekosten auf 40-50 Rubel.

Und mit diesem Schema können Sie die Last bei 220 V mit einer Leistung von bis zu 30 W steuern:

Der ICEA2A-Chip kann nach einer kleinen Modifikation problemlos durch den weniger knappen N555 ersetzt werden. Schwierigkeiten können die Notwendigkeit einer Selbstwicklung des Transformators verursachen. Sie können die Wicklungen eines alten ausgebrannten 50-100-W-Transformators auf einen herkömmlichen W-förmigen Rahmen wickeln. Die erste Wicklung besteht aus 100 Windungen Lackdraht mit einem Durchmesser von 0,224 mm. Die zweite Wicklung - 34 Windungen mit 0,75 mm Draht (die Querschnittsfläche kann auf 0,5 mm reduziert werden), die dritte Wicklung - 8 Windungen mit 0,224 - 0,3 mm Draht.

Dimmer an Thyristoren und Dinistoren

LED Dimmer 220V mit Last bis 2A:

Diese Zweibrücken-Halbwellenschaltung besteht aus zwei Spiegelstufen. Jede Spannungshalbwelle durchläuft einen eigenen Thyristor-Dinistor-Kreis.

Die Einschaltdauer wird durch einen variablen Widerstand und einen Kondensator geregelt

Wenn eine bestimmte Ladung am Kondensator erreicht ist, öffnet dieser den Dinistor, durch den Strom zum Steuerthyristor fließt. Wenn die Polarität der Halbwelle umgekehrt wird, wiederholt sich der Vorgang in der zweiten Kette.

Dimmer für LED-Streifen

Dimmerschaltung für den LED-Streifen am integrierten Stabilisator der KREN-Serie.

Beim klassischen Spannungsstabilisator-Anschlussschema wird der Stabilisierungswert durch einen an den Steuereingang angeschlossenen Widerstand eingestellt. Durch Hinzufügen des Kondensators C2 und eines variablen Widerstands zur Schaltung wird der Stabilisator zu einer Art Komparator.

Der Vorteil der Schaltung besteht darin, dass sie sowohl den Leistungstreiber als auch den Dimmer auf einmal kombiniert, sodass für den Anschluss keine zusätzlichen Schaltungen erforderlich sind. Der Nachteil ist, dass bei einer großen Anzahl von LEDs am Stabilisator eine erhebliche Wärmeableitung auftritt, die die Installation eines leistungsstarken Kühlers erfordert.

Wie man einen Dimmer an einen LED-Streifen anschließt, hängt von den Dimmaufgaben ab. Durch Anschließen vor dem LED-Leistungstreiber können Sie nur die Gesamtbeleuchtung einstellen, und wenn Sie mehrere Dimmer für die LED mit Ihren eigenen Händen zusammenbauen und Installieren Sie sie auf jeder Site LED-Streifen nach der Stromversorgung wird es möglich sein, die zonale Beleuchtung einzustellen.
