So entwässern Sie ein Gartengrundstück mit Ihren eigenen Händen: Analyse der Anordnungstechnologie

Oberflächenentwässerung des Geländes

Das einfachste und effektivste System kann als Oberflächenentwässerung bezeichnet werden. In diesem Fall wird die Entwässerung des Bodens durch Ableitung des durch Schneeschmelze und Starkregen entstehenden Wassers erreicht.

Das Oberflächenentwässerungssystem des Entwässerungssystems auf dem Gelände mit eigenen Händen ist um alle Gebäude auf dem Gelände und entlang seines Umfangs ausgestattet.

Es gibt zwei Arten von Oberflächenentwässerungssystemen:

• Punkt- oder lokale Entwässerung beinhaltet das Sammeln und Umleiten von Wasser von bestimmten Orten. Ein solches System ist unter den Abflüssen in der Nähe der Eingangsgruppe sowie an den Stellen der Bewässerungstanks und Wasserhähne des Wasserversorgungssystems ausgestattet. Sie können die Punktentwässerung als Rückfalloption verwenden, falls die Hauptentwässerungsart stark belastet ist.
• Lineare Entwässerung - Dies ist ein System zum Ablassen von Wasser aus dem gesamten Bereich des Geländes. Die Zusammensetzung einer solchen Entwässerung umfasst Aufnahmeschalen und -kanäle, die eine bestimmte Neigung aufweisen, um einen konstanten Wasserfluss zu gewährleisten. Obligatorische Elemente in einem solchen System sind Gitterroste und Sandfänge. Die meisten Elemente des Systems, einschließlich Wannen und Abflüsse, bestehen aus Polymermaterialien. Insbesondere sprechen wir über Polypropylen, Polyvinylchlorid, Polyethylen niedriger Dichte und Polymerbeton.

Arten von Trocknungssystemen

1. offen;
2. abgeschlossen;
3. Zasypnaja.

Ein offenes Entwässerungssystem ist ein künstliches Reservoir, das jederzeit zugänglich ist. Meistens sind sie entlang des gesamten Geländes organisiert, aber in bestimmten Bereichen, in denen die Erdneigung dies zulässt, werden sie am tiefsten Punkt der Aktie ausgegraben. In diesem Fall wird das gesamte "zusätzliche" Wasser in die Kanalisation abgeleitet. Besonders ein solches System ist während Tauwetter oder anderen Niederschlägen praktisch. Der Hauptvorteil ist die Einfachheit des Geräts, die Nachteile umfassen die Verschmutzung des Abwassers.

Ein geschlossenes System ist ein Netz aus speziellen Entwässerungsrohren. Entwässerungskommunikationen sind mit Abwasserbrunnen verbunden, in die Wasser von der Erdoberfläche fließt. Es gibt mehrere solcher Brunnen auf dem Gelände, an den tiefsten Punkten. Von ihnen wird Wasser über eine Pipeline vom Umfang Ihres Grundstücks abgeführt.

Schema: Grundstücksentwässerung

Hinterfüllungsentwässerung kombiniert Elemente von offen und geschlossen. An bestimmten Stellen auf dem Gelände werden Gräben ausgehoben, die mit Steinen und Schutt verstärkt werden. Dazu werden Baustoffe mit abnehmender Fraktionsgröße verwendet: Auf den unteren Ebenen befinden sich Steine ​​mit größerer Größe, je näher an der Oberfläche, desto kleiner die Fraktion. Über die Entwässerungsgräben wird Erde gegossen. Besitzer schmücken ein solches Entwässerungssystem oft mit wasserliebenden Pflanzen oder anderen dekorativen Landschaftselementen. Letztere Option ist für den Einsatz auf sumpfigen Böden nicht zu empfehlen, da sie sehr schnell mit Wasser gefüllt ist.

Besonderheiten

Bevor Sie auf dem Land mit der Entwässerung mit Ihren eigenen Händen beginnen, müssen Sie sich unbedingt mit einigen Merkmalen dieses Unternehmens vertraut machen:

Das Entwässerungssystem kann von zwei Arten sein: tief und oberflächlich. Die Oberfläche wiederum kann punktförmig und linear sein

Tiefe ist auf sumpfigen und lehmigen Böden erforderlich, wo die Hauptfeuchtigkeit aus dem Grundwasser stammt, und es ist sehr wichtig, die Entwässerungstiefe richtig zu berechnen. In Gebieten, die im Flachland liegen, ist eine Oberfläche erforderlich, und im Frühjahr kann die Erde auf natürliche Weise eine große Menge an Feuchtigkeit nicht bewältigen

Punktoberflächenentwässerung ist ein Brunnen mit einem Gitter am tiefsten Punkt des Geländes, aus dem Wasser unterirdisch fließt oder in einem speziellen Behälter gesammelt wird. Dementsprechend ist linear eine klassische Entwässerung mit Autobahnen;

Entwickeln Sie ein Projekt, bevor Sie mit der Arbeit beginnen. Es ist überhaupt nicht erforderlich, sich an Spezialisten zu wenden. Der Hauptzweck dieser Zeichnung besteht darin, deutlich zu machen, welche Größe der Entwässerung erforderlich ist und in welchem ​​​​Winkel die Rohre angeordnet werden sollten (wenn das System linear oder tief ist).
Berücksichtigen Sie die Tiefe des versenkten Entwässerungssystems. Es muss unter dem Gefrierpunkt des Bodens liegen, da sonst die Entwässerung ihre direkten Funktionen während des Auftauens nicht bewältigen kann. Wenn dies nicht möglich ist, dann arbeiten Sie die Isolierung des Systems aus. Alle für Sie interessanten Daten erhalten Sie beim Geologischen Amt Ihrer Region;
Die Neigung der Entwässerung im Land, die von Hand durchgeführt wird, sollte mindestens 1-3 Zentimeter pro Laufmeter betragen. In einigen Fällen müssen Sie es schärfer machen;
Es ist sehr wichtig, sichere Materialien für die Arbeit zu verwenden. Das Land auf dem Land ist sowieso für die Ernte bestimmt, egal was es ist: Beeren, Gemüse oder etwas anderes. Verwenden Sie daher keine schädlichen Baumaterialien oder Verbindungen für Grabenausrüstungen.

Arten der Entwässerung

Es ist zu beachten, dass die Klassifizierung von Entwässerungssystemen eine ziemlich große Anzahl von Sorten umfasst. Und in verschiedenen Quellen kann diese Zahl dramatisch abweichen, und auch die Namen der Systeme werden sich unterscheiden. In diesem Artikel sprechen wir über die einfachsten, aber effektivsten Maßnahmen, um den Wasserstand in einem Sommerhaus zu senken.

Oberflächenentwässerung

Dies ist das einfachste System, bestehend aus offenen Gräben, die als Regenwasser bezeichnet werden. Das heißt, seine Hauptaufgabe besteht darin, Niederschlag und Wasser aus geschmolzenem Schnee zu sammeln und zu entfernen. Gräben können einfach in den Boden gegraben oder aus Beton- oder Kunststoffschalen zusammengesetzt werden.

In den Boden gegrabene Gräben werden mit Schutt oder Kieselsteinen bedeckt, damit sie nicht verunreinigen. Oder offen lassen. Damit die Wände der Gräben nicht bröckeln, sind sie mit Kieselsteinen oder anderen haltbaren und wasserdichten Materialien verziert. Die fertigen Tabletts sind mit Gittern bedeckt: Metall oder Kunststoff.

Typischerweise wird ein solches System entlang der Gleise rund um Grundstücke und Gebäude installiert. Wenn also die Aufgabe gestellt wird, Wege in einem Gartengrundstück zu entwässern, dann wird die offene Variante verwendet.

Entwässerungsgraben öffnen

Regenwasserkanäle können aus Rohren zusammengesetzt werden, die in Gräben bis zu einer geringen Tiefe verlegt werden. Gleichzeitig werden die Rohrleitungen an Vorfluter angeschlossen, wo Wasser von der Straße abgeleitet wird. Solche Trichter werden normalerweise unter den Steigleitungen der Entwässerungssysteme der Dächer von Gebäuden und Bauwerken sowie auf dem Territorium eines Sommerhauses installiert, wo eine intensive Entwässerung erforderlich ist.

Tief

Dies ist ein System aus perforierten Rohren, die als Abflüsse bezeichnet werden und in einer bestimmten Tiefe installiert sind. In der Regel unterhalb des Grundwasserspiegels. Wenn es um die Entwässerung eines Gartengrundstücks geht, meinen sie genau diese Art von Entwässerungssystem. Seine Hauptaufgabe besteht darin, den Grundwasserspiegel zu senken, dh das Gelände teilweise zu entwässern.

Wir werden weiter darüber sprechen.

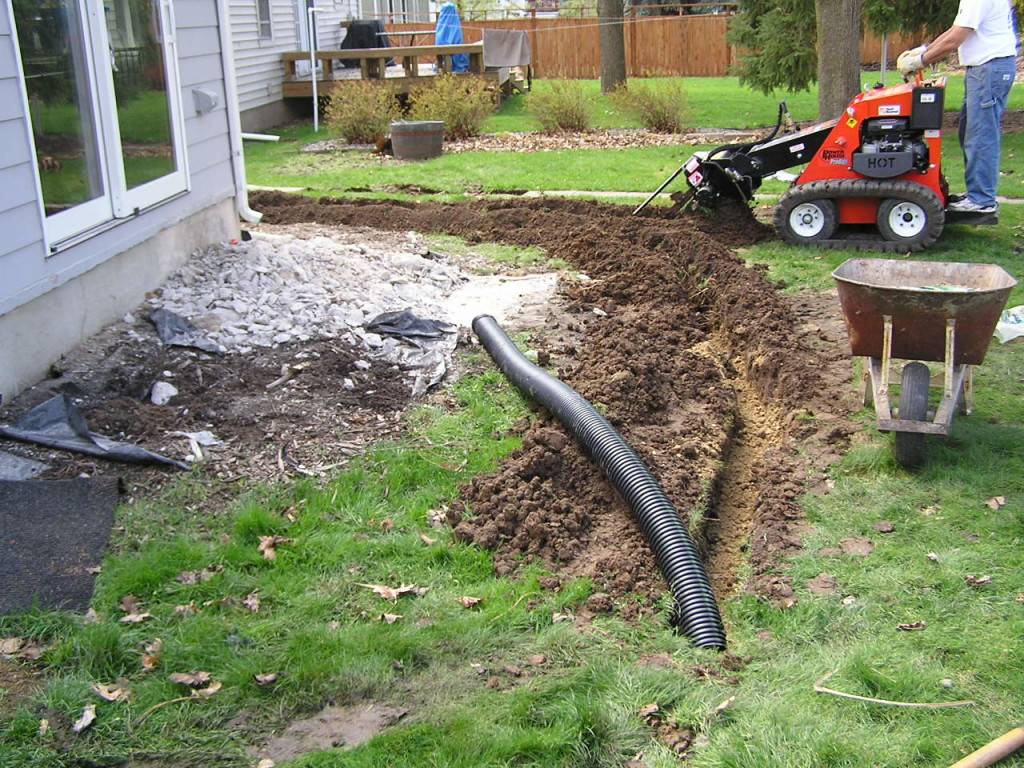

Vorbereitung von Gräben für die Tiefenentwässerung

Arten der Entwässerung

Die Grundstücksentwässerung ist ein komplexes System mit vielen Nuancen und Besonderheiten. Durch die Struktur kann es lokal (lokal) sein - um ein Problem in einem bestimmten Bereich zu lösen. Meistens handelt es sich um die Entwässerung der Fundament-, Keller- und Halbuntergeschosse (Keller). Auch Entwässerungssysteme auf dem Gelände sind üblich - um das gesamte Gelände oder einen wesentlichen Teil davon zu entwässern.

Sanfte Entwässerung ohne Rohr. Geeignet, wenn in einem Sommerhaus oder in der Nähe des Hauses eine kleine Menge Wasser abgelassen werden muss

Nach Installationsmethode

Je nach Installationsmethode kann das Entwässerungssystem sein:

offen. Es werden Beton- oder Steinwannen verwendet, Gräben werden um das Gelände gegraben.Sie bleiben offen, können aber mit Ziergittern abgedeckt werden, um das System vor grobem Schmutz zu schützen. Wenn Sie eine einfache Lösung für die Entwässerung von Oberflächenwasser in Ihrem Landhaus benötigen, sind dies Gräben entlang des Grundstücksrands oder in der untersten Zone. Ihre Tiefe sollte ausreichend sein, damit das Wasser bei maximaler Strömung nicht überläuft. Zu unbefestigt Mauern von Entwässerungsgräben nicht zusammengebrochen, sie sind in einem Winkel von 30 ° hergestellt,

Damit die Mauern von offenen Entwässerungsgräben nicht bröckeln, werden Bodendecker an den Hängen gepflanzt oder mit Kopfsteinpflaster ausgelegt.Offene Entwässerung in der Nähe der Einfahrt, Parkplatz stört das Bild überhaupt nicht und kann so eine erhebliche Menge einstecken Wasser

• abgeschlossen. Wasser wird durch verlegte spezielle durchlässige - Entwässerungs - Rohre aufgefangen. Rohre werden in einen Speicherbrunnen geführt, in einen Abwasserkanal, eine Schlucht, einen nahe gelegenen Stausee. Diese Art der Entwässerung auf dem Gelände ist gut für durchlässige Böden (sandig).
• Zasypnoy. Entwässerungen dieser Art von Standorten werden normalerweise auf Lehmböden oder Lehm verwendet. Auch hier werden die Rohre in Gräben verlegt, in denen jedoch eine geschichtete Sand- und Kiesverfüllung angeordnet ist, die Wasser aus den umliegenden Böden aufnimmt. Je schlechter der Boden Feuchtigkeit leitet, desto leistungsfähiger muss die Hinterfüllung sein.

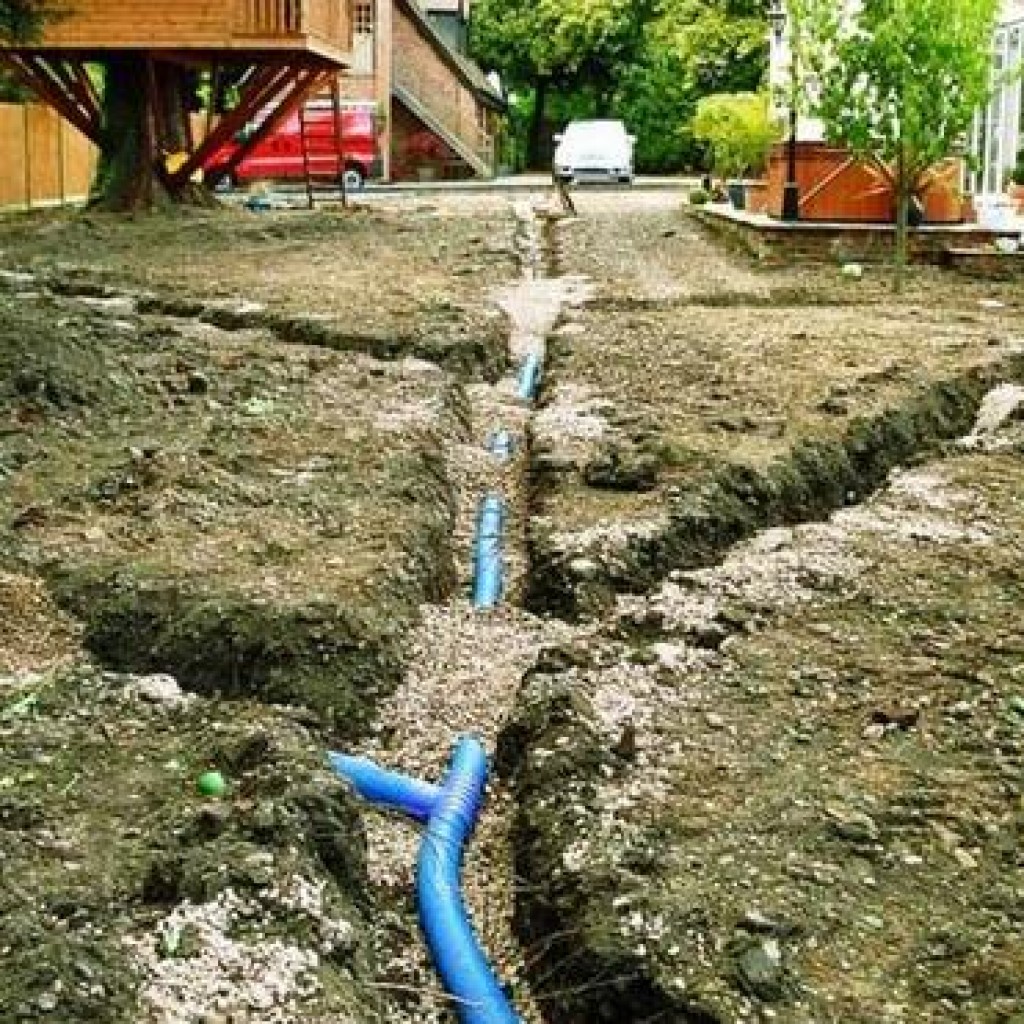

  Entwässerungsrohr in Kieshinterfüllung

Die konkrete Art der Grundstücksentwässerung wird nach den Gegebenheiten vor Ort ausgewählt. Auf Ton- und Lehmböden ist eine ausgedehnte Kies-Sand-Zone erforderlich, in die Wasser aus den umliegenden Bodenbereichen abfließt.Auf Sand und sandigem Lehm ist ein solches Kissen nicht erforderlich - die Böden selbst lassen Wasser gut ab, aber nur ein Spezialist für die Ergebnisse geologischer Forschung kann dies konkret sagen.

Nach Art der Implementierung

Auf der Baustelle gibt es verschiedene Arten (Schemata) von Entwässerungsvorrichtungen:

• Ringförmig. Rohre werden ringförmig um das Objekt geschlossen. Normalerweise sind sie das Haus. Es wird selten verwendet, da die Entwässerungsrohre tief vertieft werden müssen - das Rohr selbst muss 20-30 cm unter dem Grundwasserspiegel verlegt werden. Dies ist teuer und schwierig umzusetzen.
• Wandentwässerung - zum Ablassen von Wasser aus den Wänden. Es befindet sich in einem Abstand von 1,6 bis 2,4 m von den Wänden (auf keinen Fall in der Nähe). In diesem Fall befindet sich der Abfluss 5-10 cm unter dem Kellerboden. Wenn der Boden über ein großes Schotterkissen gegossen wird, wird der Ablauf 5-10 cm unter dieser Ebene verlegt.
  Die richtige Lösung für die Entwässerung vom Fundament - Regenwasserkanalisation und Entwässerung
• Reservoirentwässerung. Es wird beim Bau von Plattenfundamenten in schwierigen Situationen verwendet. Es ist für die Entfernung von Stauwasser erforderlich, es wird normalerweise zusammen mit einer Mauerwasserentwässerung verwendet. Die Entwässerung des Reservoirs besteht aus Schichten, die in die Grube gegossen werden - Sand, Schotter, Abdichtung (wie sie von unten nach oben gegossen werden). Auf dieses Kissen wird bereits die Bewehrung gelegt und die Bodenplatte gegossen.
• Systematisch und Strahlung. Verwendet, um Bereiche zu trocknen. Sie unterscheiden sich in der Art und Weise, wie die Abflüsse relativ zum zentralen Rohr angeordnet sind. Beim Balkenschema ähnelt das System einem Weihnachtsbaum (bereits vorhandene Pflanzen können berücksichtigt werden), beim systematischen Schema werden Kanäle mit einer berechneten Stufe verlegt (normalerweise bei der Planung eines Grundstücks angeordnet).
  Strahlungsentwässerung des Standorts

Bei der Entwässerung des Geländes besteht der zentrale Abfluss oder Sammler aus Rohren mit größerem Durchmesser (130-150 mm gegenüber 90-100 mm bei herkömmlichen Abflüssen) - das Wasservolumen ist hier normalerweise größer. Die konkrete Art des Entwässerungssystems wird anhand der zu lösenden Aufgaben ausgewählt. Manchmal müssen Sie Kombinationen verschiedener Schemata verwenden.

Tiefenentwässerung in Lehmböden und anderem schwierigem Gelände

Der Algorithmus zum Aufbau eines tiefen Systems in komplexen Bereichen lautet wie folgt:

1. Graben Sie einen Graben: auf Lehmboden 60 cm tief, auf Lehmboden - 80-90 cm, auf Sandboden - 100 cm Neigung - nicht mehr als 30 Grad.
2. Gießen Sie Sand in den Boden des Grabens, nicht mehr als 10 cm, und stampfen Sie ihn fest.
3. Bedecken Sie den Boden mit Geogewebe: Seine Kanten sollten über die Seiten des ausgehobenen Grabens gehen.
4. Füllen Sie das Geotextil mit feinem Kies mit einer Schicht von 20 cm.
5. Legen Sie die Abflussrohre mit der Perforation nach unten auf den Schutt. Passen Sie ihre Position an.
6. Decken Sie die Rohre mit einer neuen Schotterschicht ab und wickeln Sie die Kanten des Geotextils ein. Sie sollten eine Art "Rolle" bekommen: Sand-Geogewebe-Schutt-Rohr-Schutt-Geogewebe. Ein solches Design schützt die Entwässerung vor Verschlammung: Geogewebe und Schotter lassen Wasser durch, halten aber den Boden zurück und verhindern, dass er in das Rohr gelangt.

   Entwässerungssystem - Schema

7. Rüsten Sie einen Sammelbrunnen aus Stahlbetonringen aus oder installieren Sie einen vorgefertigten Kunststoffbehälter. Führen Sie Rohre dorthin. Der Kollektor sollte sich in der untersten Zone des Vorortgebiets befinden. Der Durchmesser der Struktur muss mindestens 1-1,5 betragen. Wasser daraus kann entweder in ein Reservoir oder in einen Regenwasserkanal abgeleitet werden.
8. Legen Sie fruchtbaren Boden, der beim Bau des Grabens entfernt wurde, auf das oberste Schotterkissen.Wenn der Boden durchhängt, bedecken Sie ihn mit einer weiteren Schicht Erde - dies hilft, das Entwässerungssystem fast unsichtbar zu machen.
9. Legen Sie einen Rasenstreifen darauf.

Wie Sie sehen können, ist die Anordnung des Entwässerungssystems in ihrem Sommerhaus nicht unrealistisch. Scheuen Sie sich also nicht, solche Arbeiten selbst zu übernehmen. Die Hauptsache ist, die Art der erforderlichen Entwässerung genau zu bestimmen und die Regeln für ihre Installation zu befolgen. Und vergessen Sie nicht, dass Sie sich mit nur einmaliger Anstrengung in Zukunft vor vielen Problemen schützen können, nämlich vor dem Tod von Garten- und Gartenkulturen und der Überschwemmung Ihrer eigenen Datscha.

Das Verfahren zur Durchführung von Arbeiten beim Bau von Entwässerungssystemen

Um erfolgreich eine Entwässerung in einem Sommerhaus zu bauen, müssen Sie sich an den folgenden allgemeinen Überlegungen orientieren:

1. Der Bau eines geschlossenen Entwässerungssystems erfordert einen hohen Erdaufwand. In diesem Zusammenhang ist es notwendig, eine Entwässerung zu bauen, noch bevor Bäume auf dem Gelände gepflanzt werden, und noch besser - bevor das Fundament von Gebäuden gelegt wird.
2. Vor Beginn der Arbeiten ist eine detaillierte Anlagenplanung zu erstellen. Dazu ist es notwendig, das Gelände zu untersuchen, die höchsten und niedrigsten Punkte auf dem Gelände zu bestimmen und den Wert der erforderlichen Neigung festzulegen.
3. Bei der Planung eines geschlossenen Systems sollten Revisionsbrunnen in den Plan aufgenommen werden, um die Möglichkeit der Wartung des Entwässerungssystems zu gewährleisten.
4. Beim Verlegen einer Entwässerungsleitung beträgt die empfohlene Neigung zwei bis zehn Millimeter pro Meter Rohr.

So bauen Sie ein offenes Entwässerungssystem

Der Bau eines offenen Entwässerungssystems ist viel einfacher als das Verlegen eines geschlossenen Entwässerungssystems, da keine tiefen Gräben ausgehoben werden müssen.Beim Verlegen eines Grabennetzes wird zunächst ein Plan für deren Lage erstellt. Dann werden Gräben ausgehoben. Normalerweise werden die Hauptgräben entlang des Geländeumfangs verlegt, und die Hilfsgräben werden von den Stellen mit der größten Wasseransammlung verlegt. In diesem Fall sollte die Tiefe des Grabens fünfzig bis siebzig Zentimeter betragen, die Breite sollte etwa einen halben Meter betragen. Hilfsgräben sollten in Richtung der Hauptgräben und Hauptgräben in Richtung des Einzugsgebiets geneigt sein. Die Wände des Grabens sollten nicht senkrecht, sondern abgeschrägt sein. Der Neigungswinkel sollte in diesem Fall zwischen fünfundzwanzig und dreißig Grad liegen.

Der weitere Arbeitsablauf hängt davon ab, welches System gebaut wird, Befüllung oder Tray. Beim Bau des Verfüllsystems wird der Graben zunächst mit Schutt bedeckt - 2 Drittel der Tiefe sind groß und dann flach. Auf den Kies wird Gras gelegt. Um die Verschlammung von Schotter zu verhindern, ist es wünschenswert, ihn mit Geotextilien abzudecken.

Der Bau einer Kanalentwässerung umfasst die folgenden Schritte:

1. Verlegen von Gräben unter Berücksichtigung des erforderlichen Gefälles.
2. Füllen Sie den Boden der Gräben mit einer zehn Zentimeter dicken Sandschicht, die dann fest verdichtet werden muss.
3. Installation von Wannen und Sandfängen, die Kunststoffteile sind, die verhindern, dass Sand und Schmutz in die Entwässerung gelangen, und dadurch das System vor Verschlammung schützen.
4. Verschließen der Gräben von oben mit Gittern, die ein Verstopfen der Gräben mit Laub und verschiedenen Trümmern verhindern und auch eine ästhetische Funktion erfüllen.

Wie ist der Bau einer geschlossenen Entwässerung

Der Bau eines geschlossenen Entwässerungssystems besteht aus den folgenden Schritten:

1. Untersuchung des Reliefs des Standortgebiets mit einer Wasserwaage und einem Laser-Entfernungsmesser und Erstellung eines Plans für das Entwässerungsnetz.Wenn keine Vermessungsinstrumente verfügbar sind, sollten Sie auf starken Regen warten und die Bewegung der Regenwasserströme beobachten.
2. Verlegen von Gräben unter der Entwässerungsleitung.
3. Verfüllen der Sohle der Gräben mit einer sieben bis zehn Zentimeter dicken Sandschicht und anschließendem Stampfen.
4. Verlegen von Geotextilien in einem Graben, wobei die Kanten des Gewebes über die Seiten des Grabens hinausragen sollten.
5. Auf das Geotextil, das als Filter dient, wird eine zwanzig Zentimeter dicke Kiesschicht gelegt. In diesem Fall sollte kein Kalkkies verwendet werden, da dieser eine Salzwiese bilden kann.
6. Rohre auf einer Kiesschicht verlegen. In diesem Fall sollten ihre Löcher nach unten gerichtet sein.
7. Kies oben auf die Rohre füllen und oben mit den Rändern eines Geotextils verschließen, das Wasser von Schwebstoffen filtert und so eine Verschlammung des Systems verhindert.
8. Vergraben von Gräben mit Erde, auf die Gras gelegt werden kann.

Das Entwässerungssystem sollte mit einem Brunnen zum Sammeln von Wasser enden, der am tiefsten Punkt des Geländes gegraben werden muss. Aus diesem Brunnen kann das Wasser in ein natürliches Reservoir, in eine Schlucht oder in einen allgemeinen Sturmabfluss, falls in dieser Siedlung vorhanden, abgelassen werden.

Ein richtig konstruiertes Entwässerungssystem verhindert Probleme im Zusammenhang mit übermäßiger Feuchtigkeit, weshalb sein Bau in Gebieten mit nassem Boden obligatorisch ist.

Und diejenigen Besitzer von Sommerhäusern, die nicht sicher sind, ob sie den Bau der Entwässerung alleine bewältigen können, sollten sich an Spezialisten wenden und den erforderlichen Betrag bezahlen, aber Sie sollten nicht versuchen, ein so wichtiges Funktionselement eines Ferienhauses wie die Entwässerung zu sparen

Nun, das ist alles, Leute - ich hoffe, ich konnte Ihnen eine Antwort auf die Frage geben: "Wie man mit eigenen Händen eine Entwässerung auf der Baustelle macht". Aller Erfolg!

Wie man mit eigenen Händen ein Entwässerungssystem baut - Bautechnik

Es versteht sich, dass je mehr Feuchtigkeit sich in Ihrer Umgebung ansammelt, desto negativer wirkt sich dies auf Ihre Gebäude sowie auf die Pflanzen aus, die in Ihrem Garten wachsen. Es ist erwähnenswert, dass ein gut ausgeführtes Entwässerungssystem der Weg zu einem dauerhaften und komfortablen Leben Ihrer Gebäude ist, denn wenn es auf dem Gelände keine Entwässerung gibt und es oft stark regnet, kann dies sogar zu Staunässe im Boden führen, was dazu führt kann zu einer Verformung Ihres Fundaments führen.

Darüber hinaus ermöglicht die Verwendung eines Entwässerungssystems eine rationellere Nutzung von Klärgruben, die an Ihrem Standort verwendet werden, um Wasser zu reinigen, das aus Ihrem Abwasserkanal kommt, da die Verwendung einer Klärgrube es Ihnen ermöglicht, Wasser zuerst zu reinigen die Klärgrube und dann bereits in aeroben Feldern, wo Wasser sowohl aus der Klärgrube als auch aus dem Entwässerungssystem (Wasserabflussbrunnen) eintritt und dann mit Grundwasser gereinigt wird.

Die Verwendung eines Entwässerungssystems mit aeroben Feldern ermöglicht es Ihnen daher, die ökologische Situation Ihres Standorts nicht zu stören, sondern ihn sauber zu halten.

Um solche Folgen zu vermeiden, lassen Sie uns herausfinden, wie Sie Wasser aus einem Haus umleiten können, indem Sie ein Entwässerungssystem bauen. Beachten Sie jedoch, dass wir in diesem Artikel ein Oberflächenentwässerungssystem (Regenwasserkanal) betrachten und das Thema tief berühren Drainage. Sie können hier auch über Entwässerung lesen, und ich habe hier über Fundamententwässerung geschrieben.

Sie können hier auch über Entwässerung lesen, und ich habe hier über Fundamententwässerung geschrieben.

Bautechnik für Entwässerungssysteme zum Selbermachen

In dieser Lektion werden wir uns also mit der Installation eines Oberflächenentwässerungssystems befassen, das zur Bewältigung von Niederschlägen sowie einer gewissen Menge Schmelzwasser auf dem Gelände beiträgt, dh wir werden den Bau in Betracht ziehen Oberflächenentwässerungssystem zum Selbermachen.

Für die Arbeit brauchen wir:

Zuerst zeichnen wir ein Diagramm des allgemeinen Entwässerungsplans, Sie können das Diagramm selbst erstellen oder es bestellen, dann werden sie Ihnen ausführlich schreiben und Ihnen sagen, wie Sie ein Oberflächenentwässerungssystem erstellen. Die folgenden Elemente werden normalerweise auf dem Oberflächenentwässerungsschema vermerkt:

1. Entwässerungsleitungen,
2. Wasseraufnahme,
3. Sandfänge,
4. Regenwassereinlässe,
5. Wasserrohre,
6. Sowie die Skalen und Steigungen dieser Systeme.

Sie können das Diagramm des Entwässerungssystems im Bild unten sehen.

Bitte beachten Sie, dass das Diagramm auch die Winkel der Rohre genau zeigt, das ist fast das Wichtigste bei der Installation einer Oberflächenentwässerung. Daher muss festgelegt werden, dass das Wasser von der Hangseite zur Senkgrube oder zum Abwassersystem fließen soll

Am Ende der Leitung muss ein Sandfang installiert werden, in dem wir ein Abflussrohr installieren.

Bitte beachten Sie, dass Abwasserrohre in einem Abstand von mindestens 80 cm installiert werden müssen, da sich an dieser Stelle die Bodengefrierleitung befindet und Ihr Rohr im Frühjahr betriebsbereit ist, da dies im Frühjahr der Fall ist Es liegt eine riesige Menge Schnee auf dem Dach und es fängt an zu regnen. Achten Sie besonders auf die Installation von punktuellen Regenwassereinlässen – sie sollten sich in der Nähe der Regenwassereinlassvorrichtung befinden, da dies Spritzwasser verhindert

Achten Sie besonders auf die Installation von punktuellen Regenwassereinlässen – sie sollten sich in der Nähe der Regenwassereinlassvorrichtung befinden, da dies Spritzwasser verhindert

Sorten von Entwässerungssystemen

1. Entwässerungssystem mit Oberflächenentwässerung,
2. Entwässerungssystem mit Tiefenentwässerung,
3. Ein System, das die erste und zweite Option kombiniert.

Die Möglichkeit, solche Drainagelöcher zu schaffen, verhindert ein Auswaschen der fruchtbaren Postschichten und ermöglicht es dem Wasser, sich in diesen Löchern zu konzentrieren.

Tiefenentwässerungsvorrichtung

Die Tiefenentwässerung ist ein Mechanismus, der zur Ableitung von Grundwasser beiträgt, das sich zu viel in die Rinne gesammelt hat. Auf der Folie unten sehen Sie ein Muster einer Tiefenentwässerungsvorrichtung.

Wie man mit eigenen Händen ein Entwässerungssystem baut - Bautechnik Eine exklusive Technik für den Bau eines Entwässerungssystems auf dem Land mit eigenen Händen in nur wenigen Tagen. Tipps von den Profis + Anleitungsvideo.

Wo ist die Organisation des Wasserabflusses erforderlich?

Eine ebene Fläche braucht sicherlich eine Drainage. Findet die durch Starkregen und Schneeschmelze entstandene Feuchtigkeit keinen Abfluss, bleibt sie einfach stehen, imprägniert den Boden intensiv und führt zu Staunässe, Schlamm und globaler Staunässe der Erde.

Ein Standort in einem Tiefland ohne ein gutes Entwässerungssystem verschwindet. Alles Wasser aus höheren Lagen fließt darauf, und das Gebiet ist bestenfalls mit Feuchtigkeit übersättigt und im schlimmsten Fall überflutet.

Land unter einem steilen Hang ohne Entwässerung verliert eine Reihe seiner wertvollen Eigenschaften. Zu schnell zurückgehendes Wasser erodiert die oberste fruchtbare Bodenschicht und mindert die Produktivität erheblich.

Für Gebiete mit tonigen und lehmigen Böden ist eine Entwässerung eine objektive Notwendigkeit. Gesteine ​​dieser Art zeichnen sich durch hohe Dichte und schlechte Leitfähigkeit aus. Die in Form von Niederschlägen niedergeschlagene Feuchtigkeit stagniert lange in ihnen und führt zu allgemeiner Staunässe der Fläche, Bodenverschiebungen und einer Verletzung der festen Standsicherheit der Fundamente von Wohn- und Wirtschaftsgebäuden.

Auf ein vollwertiges Entwässerungssystem kann man nicht verzichten und bei einem Vorkommen von natürlichem Grundwasser von weniger als 1 Meter. Wenn die Entwässerung ignoriert wird, besteht die Gefahr, dass der Keller und die Kellerräume überflutet werden, die Unversehrtheit des Fundaments verletzt wird und Risse an den tragenden Hauptwänden auftreten. All dies kann in Zukunft zum teilweisen oder vollständigen Einsturz von Wohn- und Geschäftsgebäuden führen.

Bei einem saisonalen Anstieg des natürlichen Grundwasserspiegels fallen tief gegründete Wohn- und Nebengebäude in die Risikozone. In diesem Fall ist seine Sohle gefährdet, und in Kellern und Sockeln können auch solche mit guter Abdichtung, Feuchtigkeit und Nässe auftreten.

Um diese unangenehmen Momente zu vermeiden, ist es notwendig, ein Entwässerungssystem zu entwerfen und es in der Planungsphase des Hausbaus oder unmittelbar nach dem Kauf einer Immobilie zu implementieren.

Ein fast obligatorisches Phänomen, das durch das Fehlen eines hochwertigen Entwässerungssystems auf dem Gelände verursacht wird, sind Risse in den Wänden. Natürlich können sie gespachtelt werden, aber die Integrität des Innenraums wird bereits verletzt und der Raum wird anfällig für das Eindringen von Feuchtigkeit und Kälte.

Bei teilweise oder vollständig betonierten, mit Pflastersteinen, Gehwegplatten oder farbigen Mosaiken gepflasterten Flächen ist das Vorhandensein von Entwässerungsrinnen und -rinnen ein Muss. Andernfalls stagnieren nach Regen oder Schneeschmelze Pfützen auf der Oberfläche, was zu Rissen in der oberen dekorativen Schicht führt und die Integrität der gesamten Beschichtung verletzt.

Es ist auch notwendig, eine Entwässerung auszustatten, wo sich Rasenflächen befinden, die mit fortschrittlichen automatischen Bewässerungssystemen ausgestattet sind. Dadurch kann die Bodenfeuchtigkeit kontrolliert und das Absterben seltener Pflanzen durch Verschlammung des Bodens verhindert werden.

Entwässerungskanäle ermöglichen es, Wasser schnell aus dem Gelände zu entfernen und verhindern, dass Gebäude überflutet, die Landschaftsgestaltung beeinträchtigt und die Infrastruktur des Territoriums beschädigt werden.

tiefe Entwässerung

Ein Tiefenentwässerungssystem ist eine Rohrleitung, die an Stellen verläuft, an denen eine ständige Wasserableitung erforderlich ist, oder um den Grundwasserspiegel zu senken. Rohre werden mit einem gewissen Gefälle zu einem direkt auf dem Grundstück befindlichen Sammler oder Abwassersammelbehälter oder in ein Reservoir außerhalb der Grundstücksgrenze verlegt.

Um eine Senkung des Grundwasserspiegels zu erreichen, müssen Abflüsse in einer Tiefe von etwa 1,5 Metern verlegt werden. Um Wasser aus dem Fundament von Gebäuden abzuleiten, verlege ich die Rohre etwas tiefer als sich die Sohle des Fundaments befindet. Darüber hinaus können Rohre auf dem gesamten Gelände verlegt werden, wobei ein bestimmter Abstand zwischen ihnen eingehalten wird.

Einer der Faktoren, die bei der Anordnung der Entwässerung auf einer Baustelle mit eigenen Händen berücksichtigt werden sollten, ist das Gelände. Die Technologie umfasst die Verlegung vom höchsten Punkt der Baustelle bis zum tiefsten Punkt.Das ebene Gelände beinhaltet die künstliche Schaffung eines Gefälles beim Anordnen eines Grabens für ein Rohr. Im Durchschnitt sollte die Neigung 2 cm pro 1 Meter Rohrleitung für Böden mit vorherrschendem Ton betragen, der Boden des Grabens in sandigen Böden sollte eine Neigung von 3 cm pro 1 Laufmeter Rohr haben. In diesem Fall sollte das Vorhandensein einer Neigung über die gesamte Länge der Rohrleitung überprüft werden.

Wann ist eine Entwässerung erforderlich?

Das Entwässerungssystem umfasst das Sammeln und Ableiten von Grund-, Schmelz- und Regenwasser von Gebäuden und direkt vom Standort. Das Vorhandensein einer Entwässerung auf der Baustelle verhindert das Auswaschen, Heben und Staunässe des Bodens, was durch starke Feuchtigkeitssättigung verursacht wird.

Nicht jeder Standort muss entwässert werden. Um zu entscheiden, ob ein Entwässerungssystem erforderlich ist, sollten Sie den Bereich sorgfältig untersuchen.

Insbesondere sollte auf folgende Punkte geachtet werden:

• Die Bildung von Überschwemmungsherden im Gebiet nach der Schneeschmelze.
• Die Rate der Wasseraufnahme nach dem Gießen von Pflanzen.
• Das Vorhandensein von Pfützen nach starkem Regen.

Wenn alle oben genannten Faktoren wiederholt beobachtet wurden, ist eine Entwässerung auf der Baustelle unbedingt erforderlich. Zur Sicherheit können Sie mehrere Löcher an verschiedenen Stellen des Geländes bis zu einer Tiefe von etwa 1 Meter graben und nach zwei Tagen inspizieren. Das Vorhandensein von Wasser am Boden der Gruben weist auf eine starke Sättigung des Bodens mit Feuchtigkeit hin.

Bei der Entscheidung, wie die Entwässerung auf der Baustelle selbst durchgeführt werden soll, ist es wichtig zu verstehen, dass ein Entwässerungssystem in den folgenden Fällen erforderlich ist:

• Hoher Grundwasserspiegel.
• Das Vorherrschen von Lehmböden in der Gegend.
• Die Lage des Standorts in einem Tiefland oder am Hang eines Hügels.
• Der Standort des Standorts ist eine Region mit großen Niederschlagsmengen.

So machen Sie mit Ihren eigenen Händen eine Innenentwässerung rund um das Haus

Eine solche Vorrichtung zum Schutz des Hauses vor Wasser kann auch nach Abschluss des Baus des Gebäudes unabhängig ausgeführt werden. Zunächst müssen Sie Arbeitswerkzeuge und alle notwendigen Materialien vorbereiten:

• Schaufeln zweier Arten (Bajonett und Schaufel);
• Wasserwaage zur Überprüfung der Neigung;
• manueller Stampfer;
• ein Gerät zum Entfernen von überschüssigem Boden von der Baustelle (Trage oder Schubkarre);
• Roulette;
• Geotextil;
• Hinterfüllung der feuchtigkeitssammelnden Schicht (am besten geeignet ist Granitschotter);
• Sand;
• Inspektions- und Entwässerungsbrunnen;
• Entwässerungspumpe;
• Abflüsse und Armaturen für ihre Verbindung untereinander und mit Brunnen.

Rohre müssen perforiert werden. Sie können fertige Abflüsse kaufen oder sie selbst aus einem vorhandenen orangefarbenen Abwasserrohr herstellen. Flexible Produkte werden nicht empfohlen. Der Durchmesser der Rohrleitung kann 70-150 mm betragen.

Das Material ist vorzugsweise Kunststoff mit hoher Festigkeit und Wandfestigkeit gegen Beanspruchung. Außerdem sollte diese Zahl umso höher sein, je tiefer die Abflüsse gehen. Sie können Asbest und Keramikprodukte nehmen.

Einige vorgefertigte Drainagerohre sind von einem zusätzlichen Filtermaterial wie Kokosfasern umgeben.

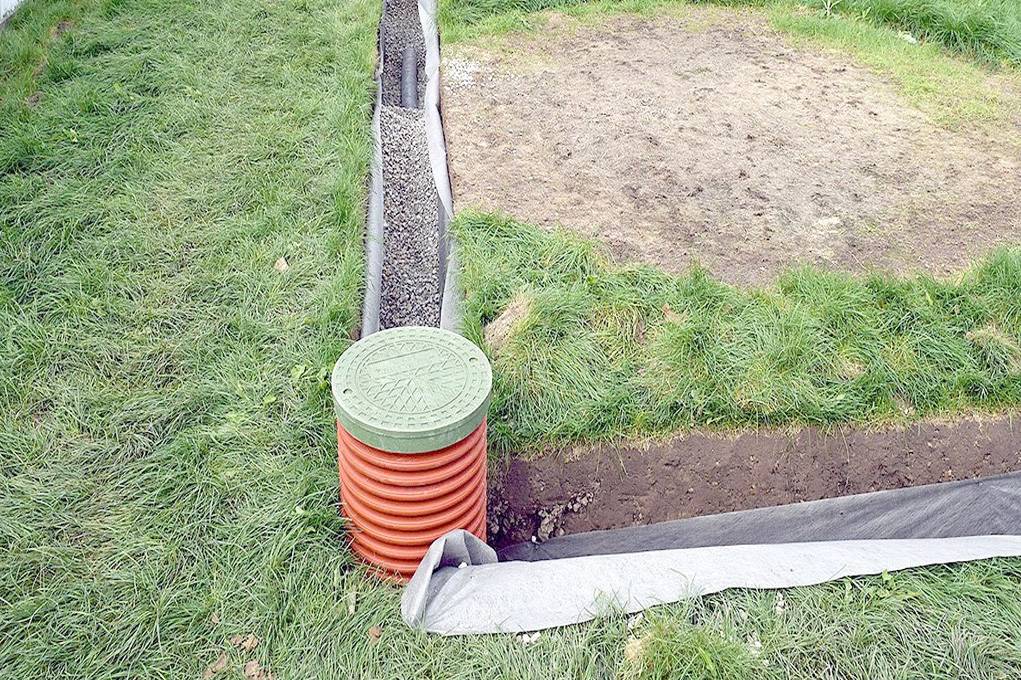

Ein Inspektions- und Entwässerungsbrunnen aus Kunststoff wird fertig gekauft oder unabhängig aus einem dickwandigen Kunststoffrohr mit großem Durchmesser hergestellt. Sie müssen Luken kaufen.

Nachdem Sie alles beschafft haben, was Sie brauchen, beginnen sie zu messen, sodass Sie die Stelle markieren können, an der die Abflüsse und andere Elemente des Entwässerungssystems verlaufen. Das Gelände wird von Trümmern befreit und die Aushub- und Installationsarbeiten beginnen. Schauen wir uns an, wie man das Abflussrohr richtig um das Haus herum verlegt:

Sie graben Gräben der erforderlichen Tiefe und an den richtigen Stellen Gruben für Brunnen. Ihre Breite muss mindestens 20 cm größer sein als der Durchmesser der Rohrleitung. Während des Aushubs ist die Einhaltung der Böschung mit einer Wasserwaage zu kontrollieren.
Bereiten Sie Gräben und Gruben für Brunnen vor. Dazu wird Sand auf den Boden gegossen und vorsichtig gerammt. Vergessen Sie nicht, die Neigungskonformität zu überprüfen. Das Sandkissen sollte 0,10 - 0,15 cm hoch sein.Bei einem hohen Grundwasserspiegel für Kunststoffbrunnen wird empfohlen, um deren Aufstieg zu vermeiden, einen 10 cm dicken Betonsockel herzustellen, an dem der Behälter während der Installation befestigt wird.

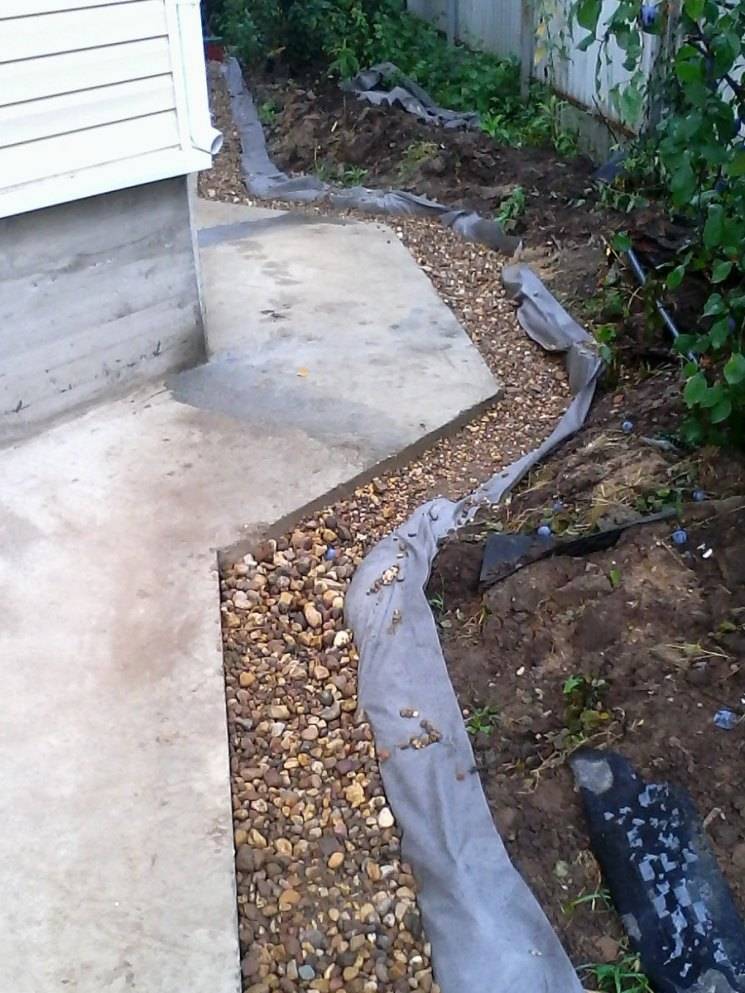

Geotextilien werden so im Graben verlegt, dass die Kanten des Materials über die oberen Grenzen des Grabens hinausragen.
Verlegung am Boden des Abflussrohres. Abflüsse sind miteinander verbunden. In diesem Fall können Steckdosen oder spezielle Armaturen verwendet werden. Rohre werden mit Gummidichtungsringen in die Einlässe der Brunnen eingeführt.

Auf die Abflüsse wird eine 20-Zentimeter-Schicht aus Schotter oder anderem Material gegossen. Vergiss die Steigung nicht.

Abflüsse schließen, umgeben von Schutt, Geotextilien.

Entwässerungsgräben werden mit einer 10-20 cm dicken Sandschicht bedeckt

Es wird sorgfältig gerammt und von oben mit Erde verfüllt. Wenn die Region durch große Niederschlagsmengen gekennzeichnet ist, werden Sturmsystemschalen über den Abflüssen auf dem Sand installiert.

Brunnen werden verfüllt und mit Schächte verschlossen.

Das Entwässerungssystem ist fertig.

Video, wie man mit eigenen Händen ein Entwässerungssystem rund ums Haus baut:

Ein paar Worte zum Kunststoff-Entwässerungsbrunnen

In seiner einfachsten Form kann es ein Behälter zum Sammeln von Wasser sein. An der Verbindungsstelle mit der Einlassleitung muss ein Ventil installiert werden, um den Rückfluss von Wasser zu verhindern. Es ist gut, wenn der Behälter einen großen Durchmesser hat, zum Beispiel 80-100 cm.

Vom Entwässerungsbrunnen aus können Sie eine nicht perforierte Auslassleitung zu einer Schlucht, einem Filterbrunnen oder einem Reservoir verlegen. Die Entwässerung aus dem Kollektor kann durch Schwerkraft oder durch eine Entwässerungspumpe erfolgen. Wasser aus dem Brunnen kann für technische Zwecke und Bewässerung verwendet werden.

Der Zweck der Entwässerung des Gartengrundstücks

Auf Wald- und Ackerflächen werden gemäß den Normen (SNiP 2.06.15) Landgewinnungsaktivitäten durchgeführt, damit der Boden so gut wie möglich für den Anbau von Obstbäumen, Getreide und Gemüse geeignet wird.

Dazu wird ein ausgedehntes System offener Gräben oder geschlossener Rohrleitungen gebildet, deren Hauptzweck darin besteht, zu nasse Gebiete zu entwässern.

Das ultimative Ziel des Sammelns von Wasser durch Äste und Hülsen verschiedener Art sind künstliche oder natürliche Stauseen (sofern die Bedingungen dies zulassen), spezielle Entwässerungsgräben, Schluckbrunnen oder Speichertanks, aus denen Wasser zur Bewässerung und Pflege des Territoriums abgepumpt wird.

Oft werden im Boden vergrabene Rohre, wenn das Relief dies zulässt, durch externe Strukturen - Gräben und Gräben - ersetzt. Dies sind offene Entwässerungselemente, durch die sich Wasser durch die Schwerkraft bewegt.

Nach dem gleichen Prinzip ist ein Rohrleitungsnetz für ein Sommerhaus ausgelegt, unabhängig von seiner Fläche - 6 oder 26 Hektar.Wenn das Gebiet unter häufigen Überschwemmungen nach Regen- oder Frühjahrsfluten leidet, ist der Bau von Einzugsanlagen obligatorisch.

Die Ansammlung überschüssiger Feuchtigkeit wird durch Lehmböden erleichtert: sandiger Lehm und Lehm, da sie kein oder nur sehr schwach Wasser in die darunter liegenden Schichten leiten.

Ein weiterer Faktor, der zum Nachdenken über ein Entwässerungsprojekt anregt, ist der erhöhte Grundwasserspiegel, dessen Vorhandensein auch ohne spezielle geologische Untersuchungen festgestellt werden kann.

Wenn auf dem Territorium der Datscha eine Grube für eine Senkgrube oder eine Klärgrube gegraben und diese mit Wasser gefüllt wurde, befinden sich die Grundwasserleiter in unmittelbarer Nähe der Erdoberfläche. Bei der Einrichtung eines Brunnens durch eine Bohrorganisation erhalten Sie von Spezialisten Daten zum Standort von Wasserhorizonten.

Auch wenn das Fundament steht, gibt es keine Garantie für ein angenehmes Klima in Kellern und Kellern: Feuchtigkeit, vorzeitige Korrosion, Pilz- und Schimmelbildung können auftreten.

Mit der Zeit werden feuchte Beton- und Ziegelfundamente mit Rissen übersät, die schwer zu reparieren sind. Im Gegenteil, sie wachsen weiter und provozieren Bewegungen von Gebäuden. Um eine Zerstörung zu verhindern, muss bereits in der Bauphase über die Anordnung einer effektiven Entwässerung nachgedacht werden.

Überschüssige Feuchtigkeit im Boden ist immer eine Gefahr für die Unversehrtheit des Fundaments von Bauprojekten: Häuser, Bäder, Garagen, Nebengebäude

So wählen Sie einen Standort für Brunnen aus

Für einen Brunnen, bei dem das gesamte Wasser, das durch das Entwässerungssystem abgelassen wird, immer abfließt, lohnt es sich, den am niedrigsten gelegenen Ort im Vorortgebiet zu wählen. Mit einer modernen Landentwässerungspumpe wird ihm Wasser entzogen, das auch in die tiefsten Bodenschichten des Bodens sickern kann.

Brunnen für die Wasserableitung, die Teil der Systeme sind, gehören zu zwei Haupttypen - Absorption, dh Filterung, sowie Wasseraufnahmetanks. Erstere werden in Gebieten mit sandig-lehmigem oder speziellem Sandboden installiert, auch hier kommt es auf eine geringe Wassermenge an. Auf den Boden eines solchen Brunnens werden gemahlene Ziegelelemente gegossen, auch einfacher Schotter ist geeignet. Darüber wird auch ein vorbereitetes Geotextil gelegt, das als Filter dient.

Bei Wasserentnahmebrunnen oder -sammlern wird ein Paar Ringe aus Beton in ein gegrabenes Loch gelegt, dann wird eine Schicht kleiner Ziegel gegossen und Rasen gelegt. Je viel Feuchtigkeit im Boden vorhanden ist, desto dicker wird die Verfüllschicht. Flüssigkeit aus solchen Geräten kann mit einer einfachen Pumpe abgepumpt werden.
