Vorrichtung und Berechnung eines Schornsteins für einen Heizraum

Arten von Schornsteinen

Bisher werden folgende Arten von Schornsteinen für Kesselausrüstung verwendet:

1. Säulenkamine. Solche Strukturen sind getrennte Strukturen.Das tragende Element des Rohres ist in diesem Fall der Mantel, für dessen Herstellung Kohlenstoffstahl verwendet wird. Die gesamte Konstruktion ist an einem auf dem Fundament installierten Ankerkorb befestigt.
2. Landwirtschaftliche Industrierohre. Zur Befestigung solcher Rohre wird ein selbsttragendes Fachwerk verwendet, das auf die gleiche Weise wie im vorherigen Fall installiert wird.
3. Fassaden- und fassadennahe Rohre. Solche Strukturen werden mit speziellen Halterungen befestigt, die am Rahmen befestigt sind, der wiederum mit vibrationsisolierenden Teilen an der Wand befestigt ist. Der Großteil der Fassadenrohre fällt auf ein eigenes Fundament.
4. Rahmenlose selbsttragende Rohre. Diese Art von Rohr wird direkt auf dem Dach des Gebäudes installiert und im Innenbereich befestigt.
5. Gestreckte Mastrohre. Eine andere Art von freistehenden Strukturen, die mit einem Ankerkorb befestigt und in das Fundament gegossen werden. Die Gasleitungen der Mastrohre werden mit Schellen an der Stütze befestigt.

Kesselrohre können entweder einen oder mehrere Schächte haben, was bei der Planung und Berechnung der zukünftigen Struktur berücksichtigt werden muss.

Das Gerät eines Metall-Sandwich-Schornsteins

Stahlschornsteine ​​sind sowohl im Industriebau als auch zur Verbesserung des privaten Bereichs beliebt. Ihre Installation ähnelt der Montage einer Keramikstruktur bzw. ist einfacher als der Bau eines Ziegelrohrs. Lassen Sie uns genauer betrachten, wie man einen Metallschornstein richtig herstellt und Fehler vermeidet.

Materialien für die Installation einer Metallstruktur

Ein Sandwich-Schornstein ist ein dichtes System aus Rohren und Adaptern, die von einem Wärmeerzeuger zum Dachraum führen.Es kann innerhalb des Gebäudes (intern) und außerhalb entlang der Wand (extern) verlaufen.

Ein Sandwichrohr ist ein dreischichtiges Bauteil aus zwei Stahlrohren, zwischen denen eine Dämmschicht verlegt ist. Fragmente aus Edelstahl werden durch Schweißen verbunden

Nicht brennbares Wärmedämmmaterial hat eine unterschiedliche Dicke - im Durchschnitt 2,5 cm bis 10 cm.Hersteller verwenden meistens eines der besten Materialien - dichte Basaltwolle (ab 200 kg / m³).

Um den Schornstein zusammenzubauen, müssen Sie mehrere Teile mit verschiedenen Formen verbinden, indem Sie konische Enden und Muffen verbinden. Einfach ausgedrückt, ein Element wird in ein anderes eingefügt. Von außen werden die Gelenke mit Überkopfklemmen verstärkt, die nach der Installation fest angezogen werden.

Die Vorteile eines dreischichtigen Aufbaus: Schutz des Schornsteins, minimale Kondensatbildung, Organisation eines stabilen Luftzugs, Möglichkeit, das System sowohl innerhalb als auch außerhalb des Hauses zu installieren

Bei der Installation eines Stahlschornsteins im Inneren des Gebäudes haben die Löcher in den Decken und im Dach einen viel kleineren Durchmesser als bei Gegenstücken aus Ziegeln oder Keramik.

Installationsschemata eines Sandwich-Schornsteins

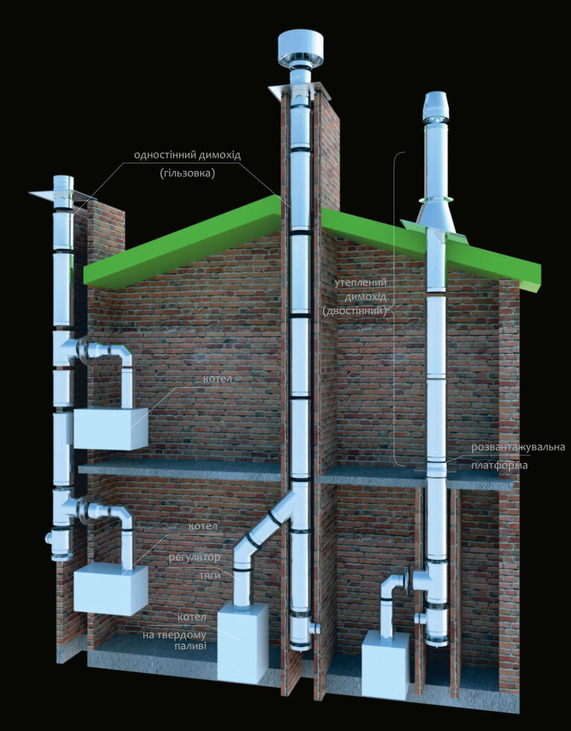

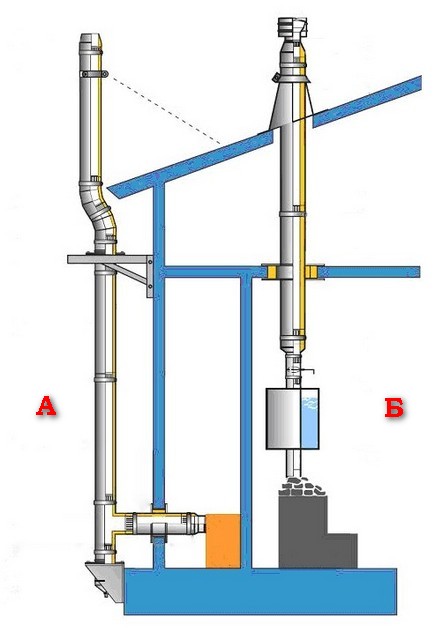

Betrachten wir zwei Schemata für die Installation eines Sandwich-Schornsteins: mit einer internen Anordnung, die die Organisation von Löchern im Dach und in den Decken erfordert, und mit einer externen Installation, die von außen erfolgt und parallel zur Hauswand installiert wird.

Jedes der Schemata hat Vorteile: Das interne Gerät erzeugt weniger Kondensat, das externe Gerät ist einfacher zu implementieren und wird mit nur einer Öffnung hergestellt.

Das interne Installationsschema wird häufig in Bädern verwendet, da ein Stahlrohr gleichzeitig Steine ​​​​und einen Wassertank erwärmen kann.Wenn das Bad nicht separat installiert wird, sondern eine Erweiterung des Hauses darstellt, ist dies die geeignetste und effektivste Option.

Die Nachteile des internen Systems sind die Notwendigkeit, Löcher in die Decken und das Dach zu bohren, sowie eine Verringerung der nutzbaren Fläche.

Um ein externes System zu installieren, reicht es aus, ein Loch in die Wand zu bohren und die vertikale Position der Rohre mit Halterungen sicherzustellen. Der Austritt der Rohre nach außen reduziert die Vergiftungsgefahr durch Verbrennungsabfälle. Minus - die Anordnung eines zusätzlichen Schutzes vor den Auswirkungen der äußeren Umgebung.

Die Reihenfolge der Installationsarbeiten:

• Anschluss an den Adapter des Kessels (oder einer anderen Wärmequelle);
• Stanzen eines Lochs in die Wand (durchschnittliche Größe - 40 cm x 40 cm), Polsterung mit feuerfestem Material;
• Einbau in die Wand eines Durchgangsblocks mit Wärmedämmung;
• installation eines horizontalen Rohrabschnitts vom Kessel (Ofen) zum Loch in der Wand;
• Anordnung der Trägereinheit von außen (Plattformen auf Konsolen);
• Installation eines vertikalen Rohrs;
• Befestigung oben an Kegel und Kopf.

Bei der Zusammenstellung ist es notwendig, sich auf die technische Dokumentation zu konzentrieren, die während des Entwurfsprozesses erstellt wurde.

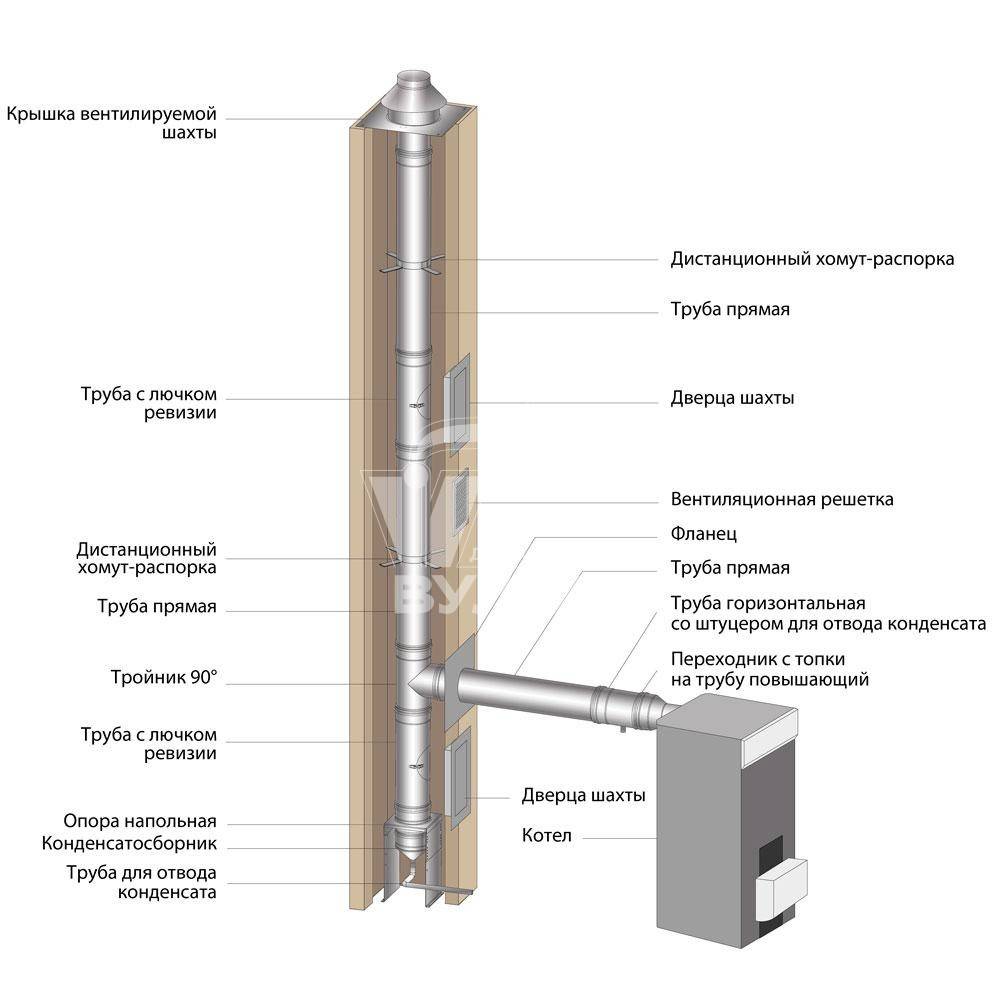

Innere Rohrspitzen

Bei der Auswahl eines internen Modells müssen Sie einige technologische Nuancen beachten

So ist es beispielsweise wichtig, im Übergangsbereich vom Kessel ein Ventil einzubauen, damit Wärme eingespart werden kann

Das Andocken zweier benachbarter Elemente im Übergangsbereich ist verboten. Die Lage der Dachsparren und Balken sollte berücksichtigt werden: Je weiter sie vom Schornstein entfernt sind, desto besser. Lesen Sie mehr über die Selbstmontage eines Sandwich-Schornsteins in diesem Material.

Übergänge durch Böden und Dächer erfordern die Verwendung von feuerhemmenden Wärmedämmstoffen wie Mineralwolle und die Installation von Schutzblöcken, die als "Sandwich im Sandwich" bezeichnet werden können.

Installation von Rohrleitungen, die Rauch abführen

Die Arbeit im Zusammenhang mit dem Anschluss des Kessels an den Schornstein ist kein komplizierter Prozess, seine Durchführung erfordert keine besonderen Fähigkeiten und Fertigkeiten.

Bevor Sie jedoch mit der Installation der Rauchabzugsstruktur fortfahren, sollten Sie das Gerät eines bestimmten Modells sowie die Prinzipien und Nuancen der Verbindung sorgfältig studieren.

Darüber hinaus ist es bei der Verwendung von Rohrprodukten mit unterschiedlichen Durchmessern unbedingt erforderlich, einen speziellen Schornsteinadapter für einen Festbrennstoffkessel zu erwerben - dadurch wird die Möglichkeit des Austretens von Verbrennungsprodukten und des Traktionsverlusts vollständig ausgeschlossen.

Um die Schornsteinrohre an den Wänden des Hauses zu befestigen, werden spezielle Teile verwendet - selbstschneidende Schrauben oder Nieten. In einigen Situationen können zusätzliche Stützen, Ständer und andere Elemente erforderlich sein. Ihre Liste ist normalerweise dem Produkt beigefügt.

Betriebsregeln

1. Wenn das Haus über zwei Festbrennstoffkessel verfügt oder neben dem Heizgerät auch ein Kamin oder Ofen vorhanden ist, ist es verboten, zwei Schornsteinabgänge verschiedener Geräte zu einem zusammenzufassen. Für jedes Gebäude wird eine eigene Rauchabzugsanlage installiert.
2. Es ist strengstens verboten, Änderungen an der Konstruktion des Rauchabzugssystems vorzunehmen, die nicht im Projekt für dieses Heizgerät vorgesehen sind.Die unbefugte Änderung von Komponenten und Elementen einer solchen Konstruktion kann sehr traurig enden, da der Schornstein ein Element mit erhöhter Gefahr sowohl hinsichtlich der Brandbildung als auch im Falle eines Lecks einer möglichen Vergiftung durch Verbrennungsprodukte des Kraftstoffs darstellt.
3. Der Heizkessel muss in einem gut belüfteten Nichtwohnbereich installiert werden. Die Luftmenge muss den Mindestwerten für den Kessel der angegebenen Leistung entsprechen, sonst kann eine solche Heizungsanlage nicht in Betrieb genommen werden.
4. Der Schornstein muss sich mindestens 0,5 Meter über dem Dach befinden, es sei denn, es wird ein Zwangsabzug im Abgassystem verwendet.
5. Falls für den Anschluss des Kessels an den Schornstein ein Rohr verwendet wird, das länger als 2 Meter ist, muss ein solcher Anschlusseinsatz sicher befestigt werden.
6. Während der Wintermonate muss der Schornsteinkopf regelmäßig auf Frost und vollständige Verstopfung überprüft werden.
7. Es ist verboten, Kessel zu verwenden, deren Innenraum durch Einfrieren, Rußbildung oder aus anderen Gründen verstopft ist.
8. Bei der Installation des Schornsteins ist es verboten, über die gesamte Länge des Rohrs mit brennbaren Materialien in Kontakt zu kommen.

Das Entwerfen von Schornsteinen für Heizräume ist ein komplexer mehrstufiger Prozess

Das Design der von uns beschriebenen Strukturen für Kesselhäuser besteht aus mehreren Phasen:

• Wahl des Gebäudetyps;
• Durchführung von Berechnungen des Gaswegs und der Aerodynamik des Rohrs;
• Auswahl einer Rohrhöhe, die alle Anforderungen von SNiP ideal erfüllt;
• Berechnung des Durchmessers der Struktur;
• Berechnung (und anschließender Vergleich mit den empfohlenen Indikatoren) der Gasgeschwindigkeit im Rohr;
• Erstellung von Indikatoren für den Eigenzug eines Rauchprodukts;
• Durchführung von Berechnungen zur Stabilität und Festigkeit der Struktur;
• Erstellung von technischen Spezifikationen für die Anordnung des Fundaments;
• Bestimmung der Art und Methode der Befestigung der Struktur;
• thermische Berechnungen.

Geographie abgeschlossener Projekte

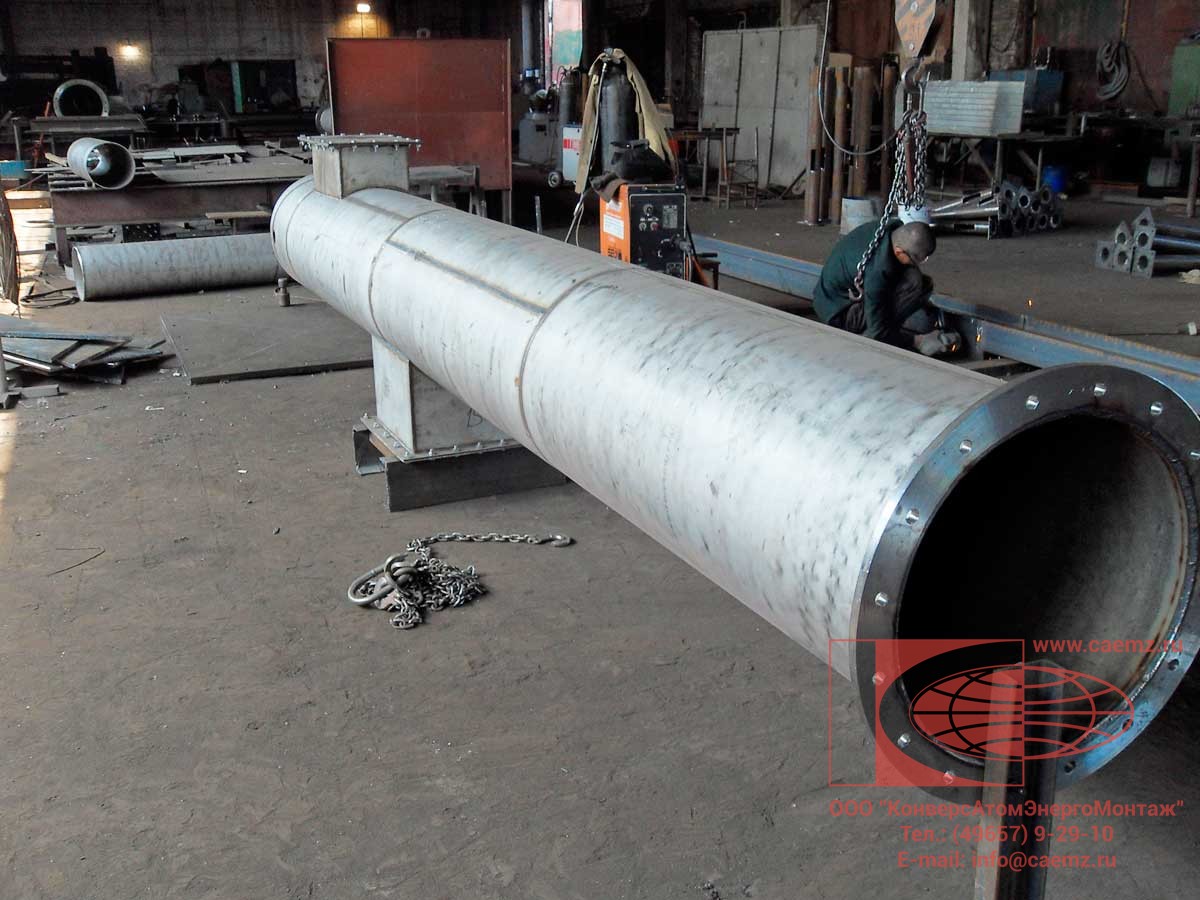

Rohre für die Installation in Kesselhäusern werden jetzt aus warmgewalzten Blechen (die Durchmesser der resultierenden Produkte reichen von 57 bis 219 mm) und kaltgewalzten Blechen (der Durchmesser des fertigen Produkts beträgt in diesem Fall 10 bis 76 mm) hergestellt. Gleichzeitig ist auch die Herstellung von Schornsteinen mit anderen Abschnitten erlaubt, wenn der Kunde solche Anforderungen stellt. Sie werden am häufigsten aus Stählen der 20. und 10. Klasse hergestellt, und häufig wird Edelstahl verwendet. Fertige Produkte werden zwangsläufig Prüfungen auf Schlagfestigkeit und zerstörungsfreie Prüfungen unterzogen. In den letzten Phasen werden Zeichnungen des Rohrs sowie eine genaue Schätzung der Mittel erstellt, die für den Bau aufgewendet werden müssen.

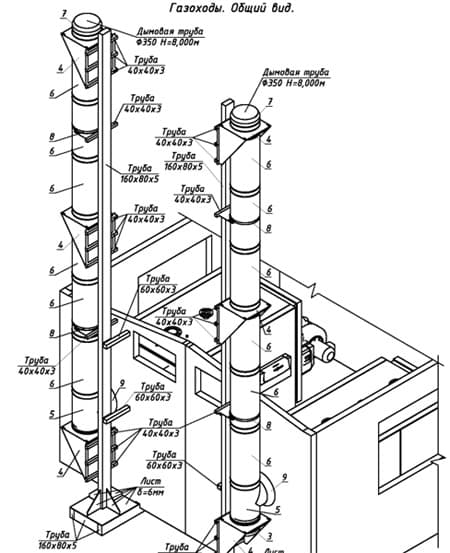

Fertige Zeichnungen und Projekte von Schornsteinen

• Uhr

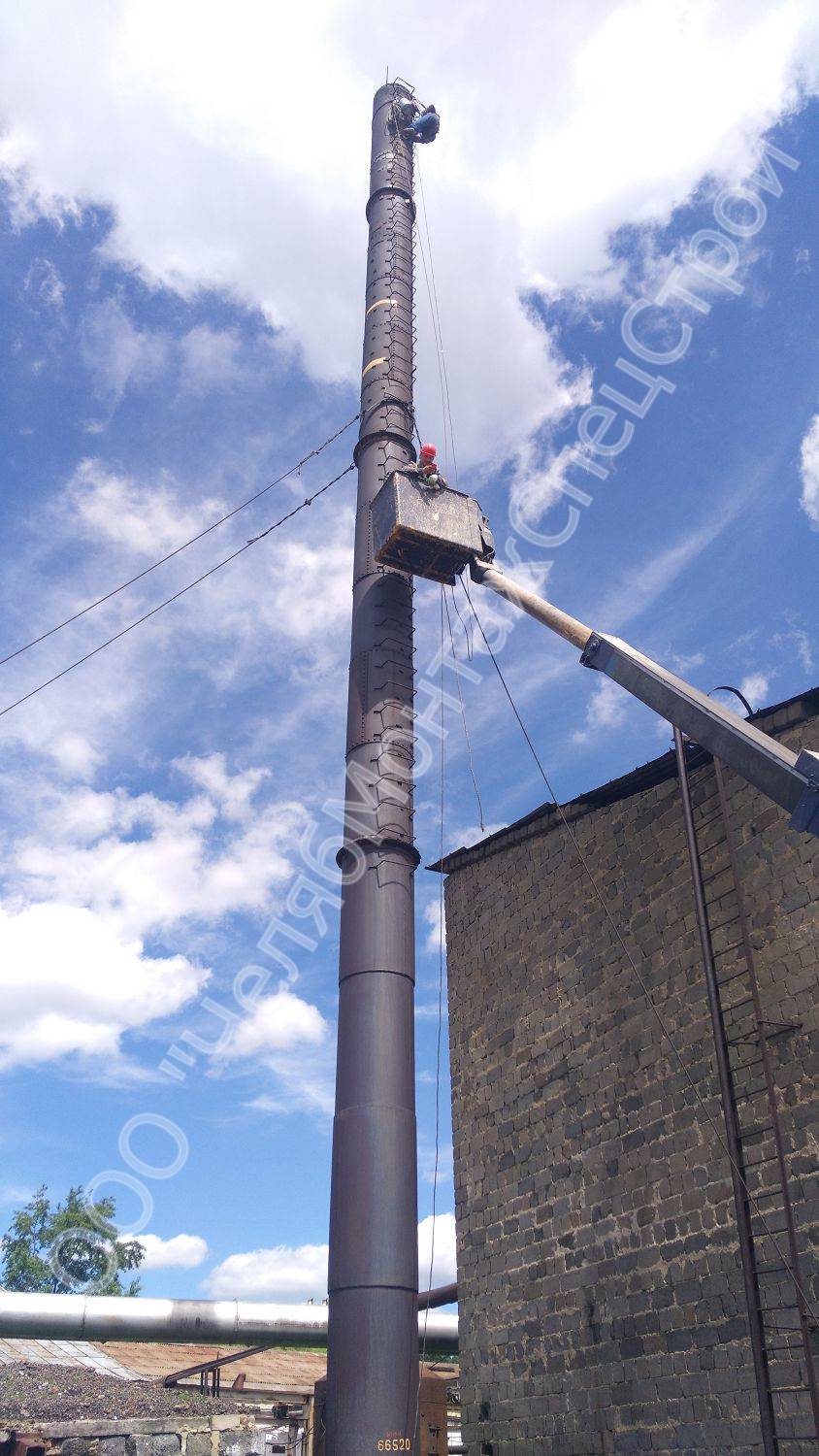

  Mastschornsteine ​​dienen zum Ableiten von Rauchgasen aus Kesseln, die mit flüssigen,…
• Uhr
  Der selbsttragende Schornstein wurde entwickelt, um Verbrennungsprodukte zu entfernen und einen natürlichen Zug im Brennstoff zu gewährleisten…
• Uhr
  Der Fassaden- (Wand-) Schornstein besteht aus separaten isolierten Sektionsschornsteinen und Elementen des…
• Uhr

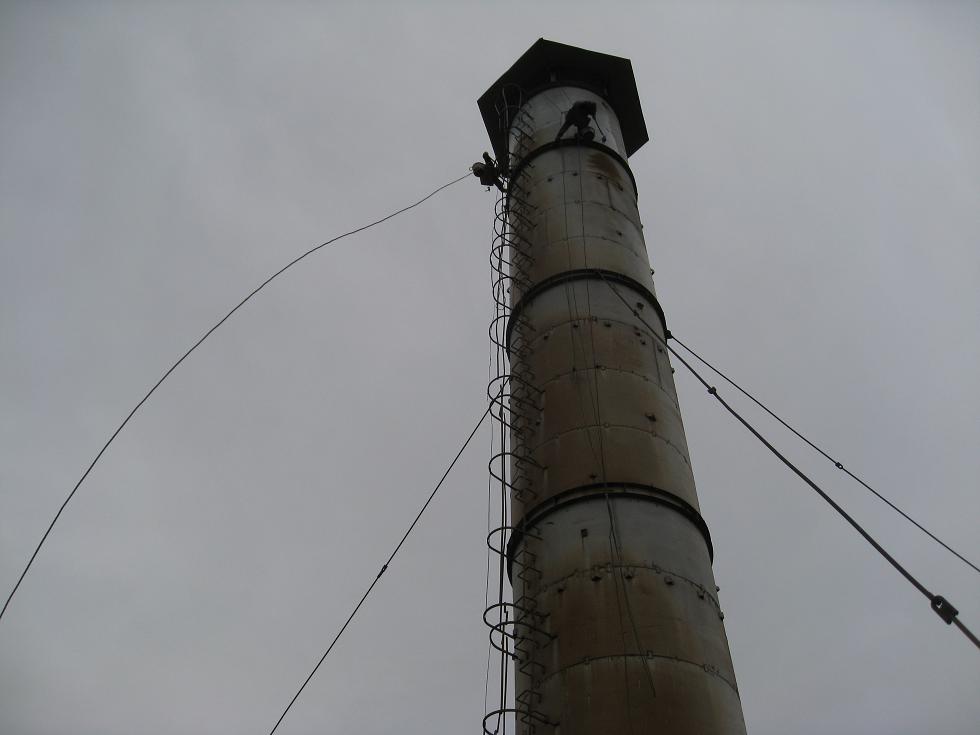

  Streckschornsteine ​​sind eine einsträngige vertikale Stahlkonstruktion, die mit einem Stahl…
• Uhr
  Fachwerkschornsteine ​​sind ein Stahlgitterturm aus SRB und daran aufgehängtem wärmegedämmtem Gas…
• Uhr
  Der Säulenkamin ist eine Konstruktion aus einer metallischen tragenden Außenhülle und einem Gasauslass.

Es werden Informationen über die Konstruktion von Öfen und Schornsteinen, ihre Konstruktionsmethoden, Ausrüstung und Konstruktionsmechanismen, die beim Bau verwendet werden, über Baumaterialien, Arbeitskosten und die Grundsätze der Organisation des Baus eines Industriekraftwerks ... Wärmekraftwerke“ über Aschesammler bereitgestellt , Fragen des Luftkesselschutzes und Schornsteine ​​von Wärmekraftwerken, verfasst von Professoren… mehr Das Buch ist ein Lehrbuch zum Kurs „Kesselanlagen“ für Studenten höherer technischer Bildungseinrichtungen. In der Einleitung wird das allgemeine Schema der Kesselanlage betrachtet und beschrieben, und die wichtigsten Definitionen werden gegeben. Der erste Teil des Buches widmet sich… mehr Arbeitssicherheit von Rauch- und Lüftungsrohren: eine Sammlung wissenschaftlicher Arbeiten basierend auf den Materialien des Beratungs- und Methodenseminars, 19. Juni 2008 / Übung. über Technologie und Umwelt… mehr Das Buch beschreibt die Organisation und Technologie der Reparatur von Metall-, Ziegel- und Stahlbeton-Gaskanälen und Schornsteinen von Kraftwerken. Die Mechanisierung der Reparatur des Schornsteins und der Schornsteine ​​wird in Betracht gezogen. Es werden Informationen über Sicherheit und Brandschutz gegeben… mehr Im Buch des Autors der Republik Ungarn werden traditionelle und moderne Designs von Schornsteinen von Haushaltsöfen betrachtet. Ihre Geräte- und Betriebsregeln werden beschrieben.

Das Hauptaugenmerk liegt auf der Verlegung und Reparatur von Rohren. Für einen weiten Kreis..

mehr Zur Veröffentlichung empfohlen von der Strukturdynamik-Sektion des Wissenschaftlich-Technischen Rates des TsNIISK im. Kucherenko.Anleitung zur Berechnung von Gebäuden und Bauwerken für die Einwirkung des Windes. — M.: Strojizdat, 1978. . . . Mit. /Zentrum, wissenschaftliche Forschung. in-t st… mehr Das Buch fasst die Erfahrungen spezialisierter Sachverständigenorganisationen zusammen und stellt Folgendes bereit: — Methoden zur Berechnung der Tragfähigkeit und Ressourcen von Industriebauten und -konstruktionen zur Sicherstellung der Fachkompetenz für Arbeitssicherheit; — Ich… mehr lesen
KAPITEL 1. Klassifizierung und Hauptelemente von Industrieschornsteinen
Klassifizierung von Rohren nach technologischem Zweck und Hauptkonstruktionsmaterial
Die Klassifizierung von Rohren nach technologischem Zweck und Hauptdesign ist gegeben… weiterlesen

Herstellung

Es gibt viele kommerzielle Konstruktionen von Funkenfängern, die von einfachen bis hin zu komplexen Konstruktionen reichen. Sie können in Einzelfällen verwendet werden, aber es ist notwendig, die geometrischen Parameter des oberen Teils des Schornsteins zu kennen. Bei Größenunterschieden ist eine Anpassung bzw. Anfertigung eines Übergangselementes erforderlich.

Wenn Sie über die erforderlichen Schlosserwerkzeuge und bestimmte Fähigkeiten verfügen, können Sie mit Ihren eigenen Händen einen Funkenfänger am Schornstein herstellen. Du wirst brauchen:

• Edelstahl in 1–2 mm dicken Blechen. Die kleinere Größe brennt schneller aus, die größere ist schwieriger zu verarbeiten;
• Gewebe aus dem gleichen Material mit einer Zellgröße von 2–5 mm. Ein kleinerer Abschnitt verringert die Traktion und wird schnell mit Ruß bedeckt, ein größerer verringert die Effizienz der Funkenlöschung;
• Ein Satz selbstschneidender Schrauben für Metall. Es ist besser, mit einer Schutzbeschichtung zu verwenden, zum Beispiel verzinkt;
• Schlosserwerkzeuge: Bohrmaschine, Metallschere, Hammer, Zange, Schraubendreher, Maßband, Markierwerkzeug.

Materialien und Werkzeuge, die benötigt werden, um einen Funkenfänger mit eigenen Händen herzustellen.

DaBei Metallarbeiten wird die Verwendung von Handschuhen empfohlen. Der Einfachheit halber benötigen Sie eine Werkbank oder einen Desktop.

Arbeitsschritte zur Herstellung eines Funkenfängers für einen Schornstein für ein Bad mit eigenen Händen:

Die Abmessungen werden von der Oberseite des Schornsteins genommen. Ein Entwurf wird durchgeführt;
Pappschablonen werden angefertigt. Der Prototyp des zukünftigen Schornstein-Funkenfängers ist im Gange. Anpassungen werden vorgenommen;
Einzelteile werden nach Kartonschablonen aus Metall ausgeschnitten: Gehäuse, Deckel, Befestigungselemente;
Montage läuft. Die Verbindungen werden mit selbstschneidenden Schrauben oder Edelstahlnieten hergestellt. Sie können Löten oder Schweißen verwenden, dies wird den Prozess jedoch erheblich erschweren, da. nicht jeder hat eine spezielle Ausrüstung und Fähigkeiten im Umgang mit Edelstahl;
Das fertige Produkt wird auf dem Schornstein installiert

Es ist wichtig, die Stärke der Befestigung zu überprüfen, da auf dem Dach die Windstärke immer stärker ist und die Konstruktion des Funkenfängers einen gewissen Windwiderstand hat.
Um die Funktionsfähigkeit des zusammengebauten Geräts zu bestimmen, muss der Ofen beheizt werden. Tun Sie dies am besten nachts, damit sich auch kleine Funken bemerkbar machen.

Als Brennstoff ist es ratsam, trockene, astige Stämme mit vielen Knoten zu verwenden. Solches Brennholz brennt nicht nur gut, sondern erzeugt beim Knacken auch viele Funken. Regelmäßiges Rühren mit einem Schürhaken im Feuerraum hilft.

Ein gut konstruierter und richtig montierter Funkenfänger für einen Badekamin zum Selbermachen kann Funken mit guter Traktion zuverlässig löschen. Somit wird der Brandschutz des Gebäudes, der Nebengebäude und der Umwelt gewährleistet.

Dicke des Wärmeisolators

Die für die Ableitung von Abgasen konzipierten Kessel sind nicht mit herkömmlichen einwandigen Schornsteinen, sondern mit „Sandwich“-Modellen ausgestattet. Hersteller bieten hauptsächlich zwei Arten solcher Rohre an:

• bei einer Dämmstärke von 5 cm;
• mit Isolierung 10 cm.

Die Wahl eines Schornsteins hängt in diesem Fall von der Region ab, in der sich das Haus mit dem Kessel befindet. Es wird angenommen, dass es in den meisten Regionen Russlands ausreicht, Sandwichrohre mit einer 5 cm dicken Isolierung zu verwenden.Mit 10 cm Basaltwolle isolierte Schornsteine ​​​​werden normalerweise installiert, wenn das Heizsystem nur in Häusern in den nördlichen Regionen des Landes montiert wird.

Herstellung verschiedener Teile für den Schornstein

Verschiedene Zubehörteile können selbst hergestellt werden.

Regenschirm

Dieses Element sollte aus verzinktem Stahl bestehen. Am einfachsten ist es, es in Form eines Halbzylinders herzustellen - dann können aus einer Ecke hergestellte Gestelle einfach daran befestigt werden.

Wenn die Basis des Schirms rund ist, passt er fest auf den Schornstein und lässt an der Verbindungsstelle keine Luft durch

Eine andere Möglichkeit besteht darin, einen Regenschirm in Form einer 4-seitigen Pyramide herzustellen. Dies ist auch ein einfacher Weg - ein quadratisches Stahlblech wird einfach diagonal gebogen, aber wenn Sie ein Werkstück schneiden, müssen Sie "Laschen" zum Anbringen von Gestellen bereitstellen.

Sie können einen Regenschirm in Form eines Hausdachs auf einem Ziegelrohr installieren

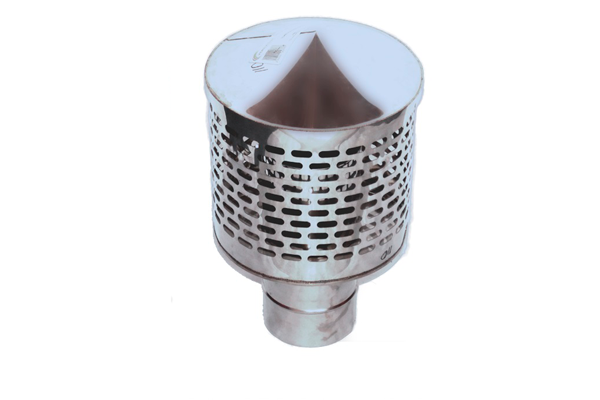

Funkenfänger

Der Funkenfänger ist nur ein Metallgitter mit einer Zelle von nicht mehr als 5 mm, das am Rohrkopf installiert ist. Es kann aus dünnem Draht oder aus einer etwa 1 mm dicken Platte hergestellt werden, in die viele Löcher gebohrt werden. Das Netz wird an die Schale gelötet oder genietet, die wiederum am Rohr befestigt wird.

Der Funkenfänger muss an einem gemauerten Schornstein mit in die Naht eingetriebenen Dübeln oder Nägeln befestigt werden, an einem Stahlschornstein - mit einer den Mantel bedeckenden Klammer.

zittern

Eine Klappe für einen runden Schornstein kann wie folgt hergestellt werden:

1. Ein kurzes Stück Rohr mit dem entsprechenden Durchmesser wird genommen.
2. Darin sind zwei gegenüberliegende Löcher gebohrt.
3. In diese Löcher wird eine Stahlstange mit einem Durchmesser von etwa 10 mm eingeführt, deren eines Ende gebogen ist (dies wird der Griff sein).

4. Eine Scheibe mit einem Durchmesser, der etwas kleiner ist als der Innendurchmesser des Rohrs, wird an die Stange im Inneren des Rohrs geschweißt.

Um auszuschließen, dass der Schornstein durch Fahrlässigkeit vollständig blockiert wird, kann ein Sektor von ¼ seiner Fläche in der Scheibe ausgeschnitten werden

Schornsteine ​​aus Edelstahl

Legierter Edelstahl widersteht Arbeitsumgebungstemperaturen bis +850°C, bei einigen Objekten wird eine Beständigkeit gegen Temperaturspitzen von +1200°C beobachtet. Hochwertiges Material von gewissenhaften Herstellern hat eine Lebensdauer von 25 Jahren im aktiven Betrieb, vorbehaltlich der Empfehlungen des Herstellers für Lagerung und Verwendung wird ein Indikator von 50 Jahren erreicht. Edelstahlprodukte sind mit dem Standard des American Institute of Steel and Alloys AISI gekennzeichnet. Der Betrieb von Gasleitungen, die mit AISI 321, AISI 304, AISI 316 gekennzeichnet sind, ist zulässig.

Bei der Freigabe von Produkten aus weniger hitzebeständigen Sorten wird nach 10-15 Jahren ein „Ausbrennen“ von Materialien beobachtet. Sogar unter der Bedingung des nicht intensiven Betriebs von Strukturen. Die richtige Wahl der Markierung trägt dazu bei, die Laufzeit des aktiven Betriebs auf 25-50 Jahre zu verlängern. Bei der Herstellung kann Edelstahl mit einer Beimischung von Titan verstärkt werden.Materialien erhöhen die Widerstandsfähigkeit von Bauwerken gegen Korrosion durch die aggressive Wirkung von Gasen.

Schornsteintypen

Die Installation von Rohren ist aus verschiedenen Materialien möglich. Es gibt Metall-, Ziegel-, Keramik- und Polymerstrukturen. Installieren Sie Stahlbeton, rostfreie Produkte. Ich empfehle die Wahl von Gasauslässen mit glatten Gaswegoberflächen.

Schornsteintypen.

Ziegelgasauslässe sind heute praktisch nicht mehr montiert. Im Mauerwerk finden sich zahlreiche Unregelmäßigkeiten. In den Vertiefungen sammeln sich giftige Verbrennungsprodukte an, die den Ziegel zerstören.

Je nach Art der Rohrkonstruktion sind:

• selbsttragend;
• Mast;
• gespalten;
• Fassade und fassadennah;
• Bauernhof.

Um die beste Option für Ihr Zuhause auszuwählen, sollten Sie die Eigenschaften jeder Sorte berücksichtigen.

Selbsttragend

Die vorgestellte Sorte ist ein- und mehrläufig, was von der Anzahl der Kessel im System abhängt. Dreischicht-Sandwichrohre werden aus mehreren Abschnitten zusammengesetzt. Der Gasweg ist aus Edelstahl. Das Material unterliegt nicht den negativen Auswirkungen aggressiver Chemikalien. Die Vorteile von selbsttragenden Schornsteinen sind:

• einfache Montage und Wartung;
• die Möglichkeit, die Struktur mit einer Leiter, einer Aussichtsplattform und einer Inspektionsluke zu ergänzen.

Ich empfehle, den Gasauslass mit Ankerbolzen zu befestigen und Versteifungen einzubauen. Die Verstärkung des Schornsteins erhöht die Stabilität und Lebensdauer.

Säulenrauchstrukturen

Ein freistehender Säulenschornstein wird mit Ankerklötzen auf einem Stahlbetonsockel befestigt. Die Struktur ist mit einer Schale mit einem Durchmesser von bis zu 3 m verstärkt.

Säulenartiger Schornstein.

Dies ist ein Eisengehäuse, das sich durch hohe Festigkeit auszeichnet.Im Inneren dürfen mehrere Edelstahlstämme installiert werden. Die Vorteile des Designs sind:

• Anschluss mehrerer Kesselanlagen möglich;
• auch an unbewachten Standorten montiert;
• robustes Design ist vor mechanischer Beschädigung geschützt;
• nimmt eine kleine Fläche ein;
• sieht ästhetisch aus.

Bei der Erstellung von Säulenkonstruktionen ist die Installation einer Wärmedämmung erforderlich. Basaltwolle verhindert die Ansammlung von Kondensat im Rohr.

Merkmale von Fassaden- und fassadennahen Schornsteinen

Der Lauf besteht aus einem Sandwichrohr, das aus mehreren Abschnitten besteht. Die Struktur wird mit Klammern an der Fassade befestigt. Ein Gründungsschritt ist nicht erforderlich. Unter den Vorteilen von Fassaden- und fassadennahen Schornsteinkonstruktionen kann ich nennen:

• minimale Bau- und Wartungskosten;
• Bau ohne Fundament;
• Servicekomfort während des Betriebs;
• einfache Installation.

Im Reparaturfall wird nur ein Abschnitt verändert. Es ist nicht erforderlich, die gesamte Struktur zu demontieren.

Fachwerkrohre

Mehrere Stämme sind an einem Metallträger befestigt. Der Rahmen erfordert eine zusätzliche Behandlung mit Korrosionsschutzmitteln. Verbrennungsprodukte werden durch ein dreischichtiges Metallrohr mit einer Heizung entfernt.

Die Konstruktion zeichnet sich durch geringes Gewicht und hohe Widerstandsfähigkeit gegen Windlast aus. Das Vorhandensein des Rahmens ermöglicht es Ihnen, Reparaturen und vorbeugende Wartungsarbeiten schnell durchzuführen.

Mast

Als Tragwerk dient ein Mast. Daran sind 1-3 Gasauslässe montiert. Der Mast wird mit Ankern auf dem Fundament installiert. Schornsteine ​​haben folgende Vorteile:

• Möglichkeit der Installation in seismischen Gebieten;
• hohe strukturelle Festigkeit;
• kompakte Abmessungen.

Die Struktur ist isoliert.Die schützende Außenschicht besteht aus verzinktem Stahl.

Merkmale der Pflege des Funkenfängers

Die Komplexität der Wartung eines an einem Schornstein installierten Funkenlöschers hängt von dem vom Gebäudeeigentümer gewählten Modell ab.

Die erste Option ist ein Hut aus Metallgewebe. In diesem Fall muss der Zustand regelmäßig überprüft werden - er kann durch Verbrennungsprodukte und andere vom Wind mitgebrachte Ablagerungen verstopft werden.

Ein solches Gitter muss, insbesondere wenn Brennstoff mit hohem Harzgehalt für den Feuerraum verwendet wurde, häufig von Ruß und Verbrennungen befreit werden. Auch wenn das Material für die Herstellung billiger gewählt wurde, wird es bald notwendig sein, den Funkenfänger durch einen neuen zu ersetzen.

Beim Reinigen einer Struktur, in der das Gitter als Dämpfer installiert ist, der dazu bestimmt ist, mit Funken zu kollidieren, muss die Struktur demontiert werden. Und das ist eine gewisse Unannehmlichkeit.

Auch der häufige Gang zum Dach zum Reinigen des Gewebes kann kaum als angenehmes Erlebnis bezeichnet werden. Ja, auch wenn Sie von Zeit zu Zeit das Metallgitter am Schornstein wechseln müssen. Daher ist es besser, sofort ein besseres Material für die Herstellung eines Funkenfängers auszuwählen.

Die zweite Option ist ein Deflektor mit einem Netz im Inneren. Hier müssen auch die Metallzellen des Gitters, die mit Verbrennungsprodukten verstopft sind, regelmäßig gereinigt werden. Denn je mehr Schmutz das Netzelement des Geräts ansammelt, desto schwieriger wird der Prozess der Rauchentfernung. Und das ist mit großen Problemen verbunden.

Die dritte Option ist ein Deflektor mit Schürze. Hier muss regelmäßig überprüft werden, dass Blätter, Schmetterlinge und Vögel keine kleinen Löcher schließen, die dazu bestimmt sind, Wasser aus Regen und geschmolzenem Schnee zu entfernen. Es ist nicht erforderlich, das Gerät von seinem Arbeitsplatz zu entfernen und zu reinigen. Dies ist das am einfachsten zu wartende Modell.

Die vierte Option sind Funkenfänger aus korrosionsanfälligen Metalllegierungen. Solche Produkte werden schnell unbrauchbar. Dies muss bei der Materialauswahl berücksichtigt werden.

Um sich davor zu schützen, jedes Jahr einen Funkenfänger bauen zu müssen, ist es am besten, sich gleich für hochwertigen 5 mm Edelstahl zu entscheiden. Gleiches gilt für das Metallgewebe – es muss verschleißfest sein, am besten aus Edelstahl.

Das Gitter zur Herstellung des Funkenfängers muss hitzebeständig und verschleißfest mit einer Trennwanddicke von bis zu 5 mm sein

Die Überprüfung des Funkenfängers erfolgt unbedingt bei der Schornsteinreinigung.

Wie erstelle ich einen Funkenfänger an Schornsteinen?

Einen Funkenfänger mit eigenen Händen herzustellen ist sehr einfach, dafür müssen Sie keine teuren Materialien oder Werkzeuge kaufen, fast alles, was Sie brauchen, ist wahrscheinlich bei einem eifrigen Hausbesitzer auf Lager. Vor der Arbeit ist es nur erforderlich, das Design des zukünftigen Geräts genau zu bestimmen, alle Abmessungen vom Schornstein zu entfernen, eine Skizze in Übereinstimmung mit allen Abmessungen zu zeichnen, nach der das Metall geschnitten wird, und der Funkenfänger selbst wird zusammengebaut .

Um mit Ihren eigenen Händen einen Funkenfänger für ein Rohr herzustellen, müssen Sie die einfachsten Werkzeuge und Materialien vorbereiten:

Funkenfänger.

• Metallstangen mit einem Durchmesser von bis zu sechs Millimetern (vorzugsweise 1 mm, damit Gase ungehindert durch den Rost strömen können). Anstelle von Stangen können Sie ein Stück Metallgitter verwenden;
• ein Blech mit einer Dicke von einem Millimeter;
• Schleifmaschine, Metallschere;
• einfacher Bleistift, Lineal;
• Stahlnieten (Aluminium gibt keine zuverlässige Fixierung);
• Schweißmaschine und Klemmen zum Befestigen des Materials vor dem Schweißen.

Es ist besser, alle Arbeiten auf einer horizontalen Fläche auszuführen, zuerst die Abmessungen vom Schornstein aus zu messen. Es wird empfohlen, sich sofort für das Design zu entscheiden, eine Skizze mit den genauen Abmessungen zu zeichnen, die beim Schneiden des Materials erforderlich sind, und das Gerät selbst für die Installation am Schornstein zusammenzubauen.

Der Prozess der Installation von Funkenfängern ist sehr einfach:

1. Zunächst wird eine Skizze für das zukünftige Gerät gezeichnet.
2. Danach wird je nach Projekt bis zu 1 mm dicker Stahl geschnitten (abhängig von der Größe des Schornsteins).
3. Ein Metallgitter mit 5-mm-Zellen wird ebenfalls entsprechend den Abmessungen des installierten Schornsteins zugeschnitten. Dies kann mit Hilfe von vorbereiteten Drahtschneidern oder Scheren für Metall erfolgen.
4. Ein Rohr mit einem für einen Schornstein geeigneten Durchmesser wird so geschnitten, dass daraus eine Basis für die Installation eines Gitters erhalten wird.

Weitere Arbeiten zur Herstellung eines Funkenfängers umfassen:

1. Stäbe, die parallel zueinander auf dem Gitter angeordnet sind, wobei ein Teil zum Befestigen am Rohr verbleibt. Wir pressen sie mit einem Hammer, alle Verbindungen werden mit einer Schweißmaschine geschweißt.
2. Das resultierende Netz sollte um das Rohr gewickelt und mit Klammern gepresst werden. Sie müssen mit einem Hammer auf das Gitter klopfen - auf diese Weise wird das Metall entlastet.
3. Nach dem Biegen werden alle Kanten und Fugen verschweißt.

Sie können ein fertiges, zuvor gekauftes Stück Netz nehmen, das auf die gleiche Weise am Basisrohr befestigt wird.

Wir montieren den Abweiser und befestigen den fertigen Funkenfänger

Jetzt machen wir einen Deflektor für das Rohr. Wir schneiden ein Visier in Form eines Kreises aus einem Blech aus, biegen es (alle Falten werden von oben mit Nieten befestigt), wir erhalten einen kleinen Kegel mit einem Durchmesser, der größer ist als der Durchmesser des Hauptrohrs. Das wird unser Visier.

Der Deflektor wird am Gitter und am Sockel des Funkenfängers mit Metallstreifen befestigt, die angeschweißt oder mit gewöhnlichen Stahlnieten befestigt sind. Der fertige Funkenfänger kann dabei mit verschiedenen Befestigungsmöglichkeiten (abhängig vom Material des Schornsteins selbst) an Schornsteinen installiert werden. Dies können selbstschneidende Schrauben, Bolzen sein, es ist notwendig, die Möglichkeit der Demontage vorzusehen.

Funkenfänger sind ein zusätzliches Element, das mit Rohren ausgestattet ist, um Gebäude vor Bränden zu schützen. Sie werden oben auf den Schornsteinen angebracht. Dies ist ein speziell installiertes Netz und ein Deflektor, die verhindern, dass Funken die Dachoberfläche erreichen. Alle, die durch das Gitter gehen, werden einfach auf seinen Zellen gelöscht.

Es wird empfohlen, ein solches Gerät für Bäder und Saunen zu installieren, wenn das Haus mit brennbaren Materialien abgedeckt wird. Darüber hinaus hält der Funkenfänger Vögel, Fremdkörper, Zweige und andere Ablagerungen vom Schornstein fern, wodurch die Häufigkeit von Schornsteinfegerarbeiten erheblich reduziert wird. Der Einbau eines Funkenfängers sorgt für größtmögliche Sicherheit. Sie können ein solches Gerät mit Ihren eigenen Händen herstellen, dazu benötigen Sie die einfachsten Materialien und Werkzeuge, die Installation selbst nimmt nur ein Minimum an Zeit in Anspruch.

Sorten von Funkenfängern

Der Schornstein-Funkenfänger kann von Hand hergestellt oder als komplexeres Modell gekauft werden.

Es gibt drei Haupttypen, die sich in ihrem Gerät, der Methode zum Löschen von Funken und zusätzlichen Funktionen unterscheiden:

1. Gehäuse - die einfachste Option;
2. Deflektor, der die Traktion weiter verbessert;
3. Flüssigkeit.

Funkenfänger-Gehäuse

Dies ist die einfachste Art, die sich leicht selbst herstellen lässt.Von den Materialien für die Herstellung ist Edelstahl am besten geeignet, der sich durch Festigkeit, Korrosionsbeständigkeit und Beständigkeit gegen hohe Temperaturen auszeichnet.

Funkenfänger-Gehäuse

Der einfachste Weg, einen Stopfen für ein Rohr mit gebohrten Löchern herzustellen

Es ist wichtig, den Durchmesser der Löcher richtig zu berechnen, was die Traktion nicht behindert, aber keine Funken durchlässt. Die Größe des Stopfens selbst muss den Durchmesser des Rohrs übersteigen, damit das Gerät leicht aufgesetzt und abgenommen werden kann

Funkenfänger-Ablenker

Dieser Typ Funkenfänger am Schornstein hat eine komplexere Struktur.

Das Funktionsprinzip des Deflektors besteht darin, die Kraft des Windes zu nutzen, um die Traktion zu erhöhen. Die aerodynamische Vorrichtung kann unterschiedlicher Art sein.

Sie verwenden eine Verengung des Körpers in jedem Teil davon, ringförmige Löcher im Körper, eine Mini-Turbine, einen Satz rotierender Visiere und andere Geräte. Der gerichtete Luftstrom, der durch die Kraft des Windes entsteht, verstärkt den Luftzug im Rohr.

Funkenfänger-Ablenker

Und die Ausstattung des Deflektors mit einem Gitter oder einer Perforation gewährleistet ein effektives Löschen von unverbrannten Kraftstoffpartikeln. Deflektoren sind ästhetisch ansprechender als Wanten und können als dekorativer Dachschmuck dienen.

Die gängigsten Deflektoren:

• TsAGI;
• Volpert;
• Grigorowitsch;
• H-förmig;
• Kegel;
• Rotierend;
• Schaufel.

Hydrofilter

Ein Wasserfunkenfänger wird hauptsächlich beim Grillen verwendet, um den Schornstein vor Feuer zu schützen.

Funkenfänger für Wasser

Dies ist eine komplexe Struktur, die Folgendes umfasst:

1. Rauchhaube;
2. rahmen;
3. Belüftungssystem;
4. Metallgitter;
5. Fettfilter;
6. Gerät zum Sprühen von Wasser;
7. Ventil für die Wasserversorgung;
8. Druckmessgerät;
9. Gerät zum Trennen von Rauch und Wasser;
10. Gerät zur Entsorgung von Schmutzwasser.

Häufige Fehler und Probleme bei der Installation von Schornsteinen

Wir werden die häufigsten Probleme analysieren, die nach der Installation auftreten. Einige davon entstehen übrigens nicht nur bei der selbstständigen Installation des Schornsteins, sondern auch bei erfahrenen Handwerkern.

• Traktion umkippen. Dies ist ein Phänomen, bei dem Rauchgase in den Ofen zurück und durch ihn in den Raum gelangen. Das Problem kann zwei Ursachen haben: falsch gewählte Rohrhöhe oder starker Wind. Sowohl im ersten als auch im zweiten Fall kann der Einbau eines Deflektors Abhilfe schaffen. Dieses einfachste Gerät wird am oberen Ende des Schornsteins installiert und erzeugt ein zusätzliches Vakuum. Wenn die Installation des Deflektors nicht geholfen hat, müssen Sie das Rohr verlängern.
• Lose Rauchrohre. Dieses Problem tritt besonders häufig bei der Selbstmontage auf. Wie bereits erwähnt, benötigt jeder Schornstein mindestens 2 Halterungen. Aber einige Handwerker glauben, dass einer drinnen ausreicht, weil die Pfeife klein ist. Dies führt zu einer Lockerung des äußeren Teils des Schornsteins, was mit einer Beschädigung des gesamten Schornsteins behaftet ist. Die Lösung des Problems liegt auf der Hand: Installieren Sie eine zusätzliche Halterung.
• Kondensation auf dem Schornstein und angrenzenden Oberflächen. Dieses Problem ist besonders relevant für den Schornsteinabschnitt im Dachgeschoss, wo das Auftreten zusätzlicher Feuchtigkeit das Dach zu beschädigen droht. Um dieses Problem zu lösen, reicht es aus, eine zusätzliche Wärmedämmung anzuordnen.

Es ist nichts Mystisches, einen Schornstein zu installieren. Wenn Sie möchten, können Sie viel Geld sparen, indem Sie alle Verbrauchsmaterialien selbst herstellen. Die Hauptsache ist, alles qualitativ zu tun und einer klaren Abfolge von Aktionen zu folgen.

Auswahl und Berechnung

Hochwertiges Design Schornstein des Kesselhauses und die Bestimmung seiner notwendigen Eigenschaften sollte auf der Grundlage spezieller Berechnungen erfolgen. In diesem Fall ist es notwendig, sich an den Bestimmungen des Fachbereichs von SNiP zu orientieren

Das Hauptaugenmerk bei der Vorbereitung des Projekts, der Bestimmung des erforderlichen Durchmessers und der erforderlichen Höhe, gilt der Gewährleistung der vollen Traktion. Es sollte die Anforderungen von Heizgeräten mit einem Spielraum erfüllen. Die Berechnung sollte nur qualifizierten Fachleuten anvertraut werden

Die Berechnung sollte nur qualifizierten Fachleuten anvertraut werden.

In der Vorplanungsphase des Rauchabzugs:

• Berechnung der aerodynamischen Eigenschaften des Schornsteins gemäß Windlasten (mit einer Marge);

• wählen Sie die Höhe und den Querschnitt entsprechend dem verwendeten Brennstoff;

• berechnen Sie die erforderliche Dicke des Schornsteins;

• wählen Sie eine Befestigungsmethode;

• Erstellung von Zeichnungen, Kostenvoranschlägen und technischen Materialien.

Es wird empfohlen, die Höhe unter Berücksichtigung des stündlichen Kraftstoffverbrauchs, des Aschegehalts des Verbrennungsprozesses und der Schwefelkonzentration zu wählen. Ziegelkesselrohre in der Höhe können 30 - 70 m betragen, Stahlbetonauslasskanäle können eine Höhe von 300 m erreichen, andere Optionen - nicht mehr als 30 m.

Schlüsselfertige Gasinstallationsplanung

Die Planung von Gaskesselhäusern mit Genehmigung besteht in der Erstellung und Berechnung eines Heizschemas, einer Gasversorgung und von Gaskanälen. Dazu müssen Sie sich unbedingt mit den Normen von SNiP "Gaskesselhäuser" vertraut machen und die Eigenschaften bei der Installation von Heizgeräten und Gaskanälen berücksichtigen.

Die Auslegung eines Gaskesselhauses sollte in einer bestimmten Reihenfolge und in Übereinstimmung mit folgenden Punkten (Normen) erfolgen:

• Architektur- und Konstruktionspläne und -zeichnungen werden gemäß den Normen von SNiP ausgeführt. Auch hier werden die Wünsche des Kunden (bei der Kalkulation) berücksichtigt.
• Die Berechnung des Gaskesselhauses wird durchgeführt, dh die Menge der erforderlichen Wärmeenergie zum Heizen und Bereitstellen von Warmwasser wird berechnet. Mit anderen Worten, die Leistung der Kessel, die für den Betrieb installiert werden, sowie deren Emissionen.
• Die Lage des Heizraums. Dies ist ein wichtiger Punkt bei der Konstruktion von Gaskesseln, da sich alle Arbeitseinheiten gemäß den Normen in einem Raum mit einer bestimmten Berechnung befinden. Dieser Raum kann die Form eines Anbaus oder eines separaten Gebäudes haben, er kann sich in einer beheizten Einrichtung oder auf einem Dach befinden. Es hängt alles vom Zweck des Objekts und seiner Gestaltung ab.
• Entwicklung von Schemata und Plänen, die das Funktionieren von Gaskesselanlagen unterstützen. Die Automatisierungsklasse und das Wärmeversorgungssystem sollten berücksichtigt werden. Alle Gasversorgungssysteme für den Heizraum müssen gemäß den Normen von SNiP ausgestattet sein. Vergessen Sie nicht, dass diese Installationen ziemlich gefährlich sind und eine ordnungsgemäße Entwicklung sehr wichtig ist. Die Entwicklung muss von qualifizierten Turnkey-Spezialisten durchgeführt werden, die dafür lizenziert sind.
• Es ist notwendig, das Objekt durch eine spezielle Untersuchung auf Sicherheit zu überprüfen.

Bei unsachgemäßer, nicht lizenzierter Auslegung von Gaskesseln können Ihnen hohe finanzielle Kosten (Bußgelder) entstehen und während des Betriebs in Gefahr geraten. Es ist besser, die Installation von Geräten dieser Klasse Unternehmen anzuvertrauen, die schlüsselfertige Gaskessel installieren. Unternehmen haben eine Lizenz zur Durchführung dieser Arbeiten, die den langfristigen Betrieb der Gasanlage und die Einhaltung aller SNiP-Standards garantiert.
