Futorki: Typen und Anwendungen

Übersicht des futorka Heizkörper-Anschlusskits

Guten Tag, liebe Leser. Heute werden wir uns mit einem ziemlich einfachen, aber nicht weniger wichtigen Thema befassen: "Aluminium-Heizkörper-Anschlusskit (Futorka) Übersicht"

Ich werde nichts in die Einleitung schreiben, und es ist besser, direkt auf den Punkt zu kommen.

Vor uns liegt fast eine vollständige Verbindung (außer Abzweigungen).

- Befestigung von Heizkörpern mit Dübeln

- 4 Futorok-Anschlusskit, Entlüfter (Maevsky-Hahn), Stopfen, Schlüssel für Entlüfter

Heizkörperbefestigung mit Dübel.

Die Metallhalterung ist mit weißer Farbe bedeckt, sodass Sie sich nicht vom Hintergrund des Heizkörpers abheben können. Zuerst bohren wir ein Loch in die Wand, schlagen den Dübel ein, drehen die Halterung in den Dübel. In die Montageaussparung wird ein Radiator eingesetzt. Um den Kühler zur besseren Fixierung zu montieren, benötigen Sie 4 Stk. Anschlüsse.

Futorka (rechts)

Das Set enthält 2 Stk. Auskleidungen mit Dichtungen. Sie sind auch weiß gestrichen, um nicht aufzufallen.Sie werden ohne große Schwierigkeiten auf den Heizkörper geschraubt. Wenn Sie genau hinsehen, können Sie auf der Futorka den Buchstaben „D“ erkennen – das bedeutet, von welcher Seite die Futorka verschraubt wird. in diesem Fall "nach rechts".

Futorka (links)

Beim Beschichten und Auftragen ist alles wie beim vorherigen, nur gibt es hier schon den Buchstaben „S“ und dementsprechend ist die Verbindung „links“.

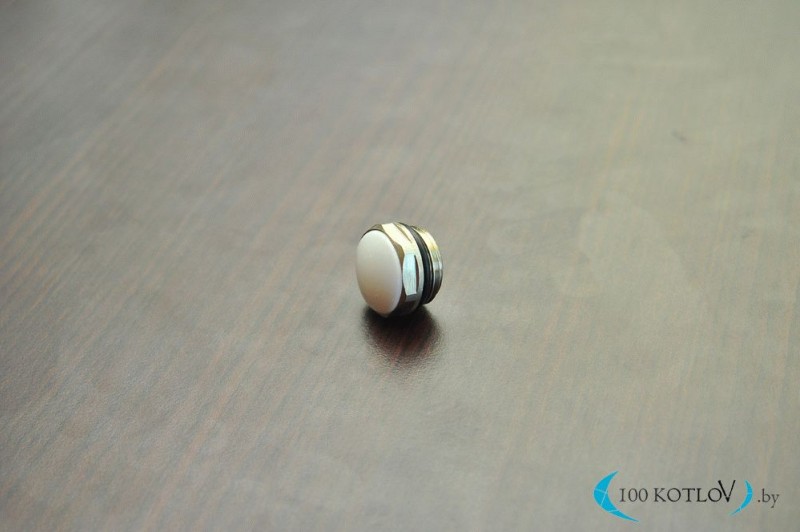

Stummel

Der Stecker wird in die Futorka geschraubt, um sie abzusperren, wenn auf dieser Seite keine Verbindung besteht. Der Stecker wird in absolut alle Futorka eingeschraubt, egal ob linke oder rechte Futorka. Die Kappenfarbe ist weiß, komplett mit Dichtung.

Luftauslass oder Mayevsky-Kran

Die Funktion des Entlüfters besteht darin, die Luft, die sich in der Heizungsanlage bzw. im Heizkörper gebildet hat, abzuführen. Die Entlüftung wird so montiert, dass der Abfluss (kleines dünnes Loch) unten ist. Wenn die gesamte Luft aus dem Kühler abgelassen ist, müssen Sie noch ein paar Liter Wasser ablassen, und dementsprechend sollte die Richtung nach unten sein, damit das Wasser nicht in alle Richtungen spritzt, sondern streng nach unten

Achten Sie auf diese Montagekleinigkeit, wie die Richtung des Luftlochs. Luftdüsenfarbe weiß, inkl. Dichtung

Schlüssel für Ventilator

Dazu können Sie die Luftdüse mit einem speziellen Schlüssel öffnen. Wenn es keinen Schlüssel gibt oder Sie ihn verloren haben, können Sie einen gewöhnlichen flachen Schraubendreher verwenden, aber gehen Sie nicht speziell auf den Baumarkt. Es gab solche Fälle, als dieser Schlüssel verkauft wurde)))

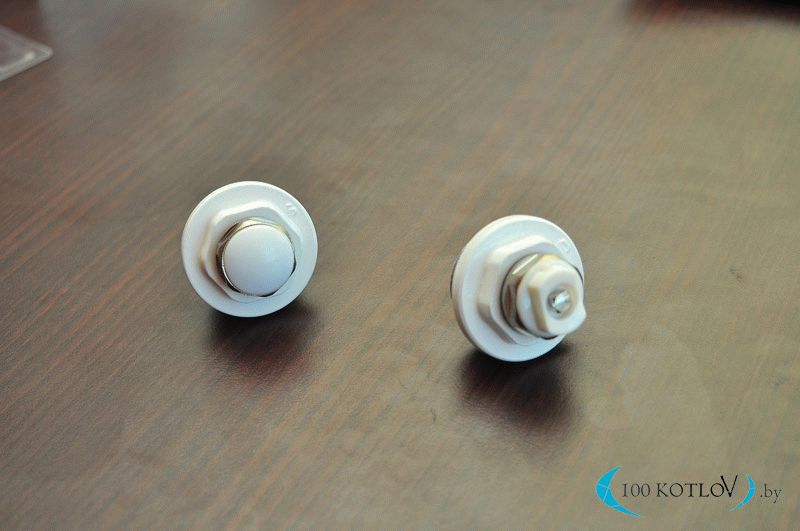

Futorka mit Steckerbaugruppe (links), Futorka mit Entlüftungsbaugruppe (rechts)

So sieht die zusammengebaute Futorka aus, ob es sich um einen Stopfen oder eine Entlüftung handelt oder ob es eine für den Heizkörper geeignete Fortsetzung des Rohrs gibt.

Anschluss eines Aluminium- oder Bimetallstrahlers.

Hier ist ein schematisches Diagramm, wie der Kühler (Batterie) angeschlossen ist. Ich denke, es ist zu viel zu erklären. Alles ist schön dargestellt. Wir verbinden entweder einen Kugelhahn mit einer Fortsetzung mit einem Rohr oder einem Stopfen oder eine Entlüftung in den Futor. Aber auf jeden Fall haben wir ein Zulaufrohr zum Kühler, ein Rücklaufrohr vom Kühler, eine Entlüftung (immer im oberen Teil des Kühlers platziert, einen Stopfen.

Oberteil des Aluminiumheizkörpers im Schnitt mit Futorka

So sieht die in den Heizkörper eingeschraubte Futorka aus. Wie Sie sehen können, ist die Futorka ziemlich gut und tief in den Kühler eingeschraubt, was ziemlich zuverlässig ist.

Futorka wird in den Heizkörper eingeschraubt (Anschluss von unten)

Hier haben wir eine Futorka ("D" - rechts) in einen massiven Aluminiumheizkörper geschraubt. um zu zeigen, wie es von dieser Seite aussieht.

Futorki ist auf den ersten Blick sehr einfach und unbedeutend, aber wählen Sie auch diese Teile mit Bedacht aus. Und denken Sie daran, dass es immer besser ist, die Angelegenheit Fachleuten anzuvertrauen, sowohl beim Verkauf als auch bei der Installation.

Vielen Dank für Ihre Aufmerksamkeit, wir werden bald weitere notwendige und interessante Artikel für Sie vorbereiten

Merkmale der Wahl: Futorka für einen gusseisernen Heizkörper

Die Kühlerverschraubung ist ideal für gusseiserne Batterien und wird auch im Sanitärbereich Anwendung finden, dies ist eine Art Flansch, der Verschiebungen ausschließt. Eine solche Anwendung kann jede Sanitärinstallation in einen perfekten Zustand bringen, wie das Foto zeigt.

Zunächst müssen Sie sich überlegen, auf welche Kriterien Sie beim Kauf eines Futorka-Sets achten sollten. Diese Kriterien gelten nicht nur für Beschläge, sondern auch für andere notwendige Elemente. Hier sind einige der Kriterien:

Hier sind einige der Kriterien:

Passt die Größe.Wie bereits erwähnt, wenn Sie die Parameter Ihrer Ausrüstung nicht kennen, können Sie die richtigen Komponenten nicht kaufen. Es ist besser, die Unterlagen für Heizkörper mitzunehmen, damit der Berater das erforderliche Teil auswählen kann.
Erstellen Sie einen Plan für die Heizungsanlage. Dieses Detail ist viel wichtiger, als es auf den ersten Blick scheint. Das Wichtigste ist, klar zu definieren, wo sich die Knoten des Systems befinden. Eine solche Berechnung ermöglicht den Kauf der genauen Anzahl von Komponenten.
Materialqualität. Für einen Aluminium- oder Bimetallheizkörper können Sie ein weißes Produkt wählen, da Installationen meistens in dieser Farbe lackiert werden.

Achten Sie aber darauf, wie glatt und gut behandelt die Oberflächen sind.
Das Material, aus dem die Futorka hergestellt wird. Bei gusseisernen Heizkörpern müssen die Armaturen aus dem gleichen Material wie der Hauptteil bestehen. Die beste Lösung wäre auch der Kauf einer Futorka aus verzinktem Stahl.

Sie sind langlebig und zuverlässig. Der Preis für all diese Qualitäten ist akzeptabel.
Nehmen Sie sich etwas Zeit, um dies zu überprüfen. Wie oben erwähnt, können Sie dies überprüfen, indem Sie das Element auf das Gewinde schrauben. Für den Fall, dass Sie eine große Menge Material kaufen, versuchen Sie, zumindest ein paar Futons zu überprüfen. Das Aufziehen sollte einfach sein und Sie sollten nicht viel Kraft aufwenden. Wenn Sie Interferenzen bemerken, bedeutet dies, dass das Gewinde beschädigt wurde.

Die beste Lösung wäre auch der Kauf einer Futorka aus verzinktem Stahl. Sie sind langlebig und zuverlässig. Der Preis für all diese Qualitäten ist akzeptabel.
Nehmen Sie sich etwas Zeit, um dies zu überprüfen. Wie oben erwähnt, können Sie dies überprüfen, indem Sie das Element auf das Gewinde schrauben.Für den Fall, dass Sie eine große Menge Material kaufen, versuchen Sie, zumindest ein paar Futons zu überprüfen. Das Aufziehen sollte einfach sein und Sie sollten nicht viel Kraft aufwenden. Wenn Sie Interferenzen bemerken, bedeutet dies, dass das Gewinde beschädigt wurde.

Experten empfehlen den Kauf eines kompletten Sets derselben Firma. Kaufen Sie am besten alles in einem Geschäft, in diesem Fall raten Ihnen die Berater, das gesamte Kit zu kaufen, was Ihnen Zeit spart, außerdem kann Ihnen jeder alles vor Ort erklären und Sie müssen es nicht um es selbst herauszufinden.

Was sind dort?

Futorki können sich in der Größe voneinander unterscheiden - vor allem in der Wertigkeit des Durchmessers. Es kann unterschiedlich sein: M6, M8, M12, M10. Standardgrößen für solche Produkte können sein: M10x1, M14x1,5, M16x1,5, M18x1,5.

Futorki unterscheiden sich auch je nach Designmerkmalen. Es lassen sich mehrere Sorten unterscheiden.

Universelle Drahteinsätze. Diese Option gilt als die beliebteste. Es hat das Aussehen eines dünnen Halters in Form einer elastischen Spirale. In der Innenseite bilden die Windungen ein rautenförmiges Profil. Die Produkte sind mit speziellen Mitnehmerzungen ausgestattet, die zum Einschrauben in das Altgewinde vorgesehen sind. Nach der Installation kann das alte Element einfach gelöst werden. Diese Modelle können für fast alle Gewinde verwendet werden.

Heute finden Sie in Fachgeschäften ganze Sets mit solchen Einsätzen unterschiedlicher Größe. In solchen Kits finden Sie Teile, um jedes Gewinde zu ersetzen.

Wie man das Richtige wählt

Die Hauptaufgabe bei der Auswahl besteht darin, die Abmessungen der Außen- und Innengewinde (Fitting und Muttern, in der Fachsprache) genau zu bestimmen. Außerdem muss festgelegt werden, welche Art von Gewinde benötigt wird - metrisch, Zoll oder Rohr.

Die gängigsten Gewindeoptionen und ihre Größen

Sanitär ist in zwei große Gruppen unterteilt. Der erste von ihnen ist für den Einbau in gusseiserne Sanitärkeramik oder Rohrleitungen, Heizkörper usw. bestimmt. Ihre Vorteile:

• relativ niedrige Kosten;
• Druckbeständigkeit bis 25 bar und Temperaturbeständigkeit bis 300 °C;
• die Fähigkeit zum Einsatz unter schwierigen Bedingungen, in Kontakt mit heißem Wasser, Dampf, Öl usw.;
• das Vorhandensein von Armaturen mit Rechts- und Linksgewinde.

Die zweite Gruppe wird für Aluminium- oder Bimetallprodukte verwendet. Das Material ist in der Regel verzinkter Stahl, beständig gegen Korrosion und andere Belastungen. Die Zusammensetzung der Auskleidungen der zweiten Gruppe hat folgende Eigenschaften:

• maximaler Druck - 16 bar;
• maximale Temperatur - 110 ° C;
• Installation mit einem Spezialwerkzeug, das Rohrleitungen oder Heizkörper nicht zerstört;
• Verwendung einer speziellen Beschichtung aus Pulveremail.

Eine spezielle Tabelle hilft bei der Bestimmung der erforderlichen Parameter.

Der Durchmesser des Gewindes hängt von seiner Steigung und der Anzahl der Windungen pro Zoll ab.

Produkte für Gusseisenelemente des Systems haben eine größere Festigkeit und können hohen Belastungen ausgesetzt werden. Die Elemente der zweiten Gruppe sind für mildere Bedingungen ausgelegt, was bei der Wahl einer geeigneten Armatur berücksichtigt werden muss.

Beim Kauf sollten Sie die Produkte sorgfältig prüfen und versuchen, mechanische Beschädigungen, Risse oder andere Oberflächenfehler nicht zu übersehen.Die beste Option wäre das Testen - eine Probeverbindung zu Elementen mit einem geeigneten Gewinde. Es sollte leicht, ohne Spannung und über die gesamte Länge des Fadens erfolgen. Andernfalls sollte ein anderes Muster oder eine andere Art der Armatur verwendet werden.

Durch die Verwendung dieses Befestigungselements können Sie viele Probleme ohne den Einsatz von Schweißarbeiten oder komplexen technischen Geräten lösen. Erwerb und Installation sind auch für eine unvorbereitete Person gut zugänglich, die Hauptbedingung ist die richtige Auswahl des Elements nach Gewinde und Größe. Wenn keine Fehler gemacht werden, kann die eingebaute Armatur viele Jahre lang ihren Dienst verrichten, ohne dem Eigentümer Probleme zu bereiten.

(1 Stimme, Durchschnitt: 5 von 5)

Arten von Armaturen

Die Notwendigkeit, Rohre früher oder später zu ersetzen oder zu reparieren, entsteht in jedem Haushalt, auch die Installation nutzt sich ab. Alte Rohre durch modernere zu ersetzen, ist ein mühsamer und komplizierter Prozess, da es nicht immer möglich ist, Rohre in einem Wasserversorgungs- oder Abwassersystem vollständig auszutauschen. Die Haltbarkeit der reparierten Verbindungen hängt weitgehend von der Qualität der Rohrverbindung ab. Eine perfekte Verbindung kann nur mit dem richtigen Fitting erreicht werden. Je nach Verwendungszweck werden sie in die folgenden Typen unterteilt.

• Adapter. Dies ist ein spezieller Schnellkupplungsadapter, der entwickelt wurde, um bestehende Rohrleitungssysteme schnell an neue Gewindestandards anzupassen. Adapter erfordern keine Verwendung komplexer Werkzeuge und Vorrichtungen, sparen Installationszeit, vereinfachen die Installation und Demontage von Rohrverbindungen. Adapter können wiederverwendet werden.
• Ein Fass ist eine Armatur, die außen ein Gewinde hat.
• Eine Wassersteckdose ist einer der Teile eines Wasserversorgungssystems, das für einen externen Auslass eines Wasserhahns oder Wasserhahns ausgelegt ist.Solche Sanitärarmaturen werden oft in der Bauphase installiert und in die Wand eingemauert. Demontage und Montage derartiger Armaturen erfordern Zeit.
• Die Muffenverschraubung dient zum Verbinden von Stahl- und Polyethylenrohren sowie zum Anschluss an Regel- oder Absperrarmaturen.
• Knie. Wird für die horizontale oder vertikale Ableitung von Abwasser verwendet.
• Korken oder Stecker. Ermöglicht es Ihnen, eines der Enden der Wasserversorgung vollständig zu schließen. Unverzichtbar bei Reparaturarbeiten zum Abdichten des Rohrendes.
• Kollektor. Es ist für eine gleichmäßige Wasserversorgung von der Hauptwasserversorgung zu den Sanitärarmaturen erforderlich.
• Kompensator. Es ist ein Stück Polypropylenrohr, das in Form einer Schlaufe gebogen ist. Es wird in allen Systemen der Wasserversorgung verwendet. Schützt die Rohrleitung, absorbiert starken Wasserdruck und plötzliche Temperaturänderungen. Benötigt keine zusätzlichen Dichtungen.
• Kreuz. Diese Armatur bietet einen Abzweig in vier Richtungen, der für vier Rohre verwendet wird, die in einem Winkel von 90 Grad zueinander angeordnet sind.
• Kupplung. Die einfachste Art der Verbindung. Fittings-Kupplungen entsprechen in Material und Ausführung den zu verbindenden Rohren. Ändert nicht die Richtung der Rohre.
• Rückzug. Ermöglicht es Ihnen, die Richtung der Pipeline zu ändern. Fittings-Bögen unterscheiden sich im Grad der Neigung. Für schwierige Situationen gibt es nicht standardmäßige Arten von Wasserhähnen.
• Rohrabzweigung. Es wird verwendet, um das Ende eines Rohrs mit einem Absperrventil zu verbinden.
• Adapter. Verbindet verschiedene Rohre auf unterschiedliche Weise.
• Revision. Die Armatur hat eine Abdeckung, die den Zugang zum Rohr ermöglicht. Entwickelt für den Zugang zum Kanalsystem, um Verstopfungen zu beseitigen.
• Das RVD-Fitting ist ein Verbindungsstück für eine Rohrleitung.Es wird an Stellen von Übergängen, Abzweigungen, Biegungen und Verbindungen von Rohren mit unterschiedlichen Durchmessern installiert. Ein anderer Name ist Hochdruckschlaucharmaturen.
• Presse verbinden. Mit Pressfittings ist es möglich, Rohre mit Gewindeanschluss zu verbinden.
• Lösbare Verbindung. Wird zum Verbinden verschiedener Arten von Rohren verwendet.
• Sgon. Es ist für die Installation von Rohren, für den Anschluss von Sanitärgeräten und Armaturen bestimmt.
• Siphon. Eine spezielle Armatur, die Sanitärarmaturen mit Abwasserauslässen verbindet.
• Tee. Ein Fitting, das drei Rohre miteinander verbindet.
• T-Adapter. Erforderlich bei Dreifachabzweigung und Andocken an Rohre aus anderen Materialien oder anderen Durchmessern.
• Ecke. Wird verwendet, um den Winkel eines Rohrs zu ändern.
• Verlängerung. Es ist für die Installation von Rohren, für den Anschluss von Sanitärgeräten und Armaturen bestimmt.
• Flansch. Fittings, mit deren Hilfe die Teile der Rohrleitung verbunden und an verschiedenen Strukturen befestigt werden.
• Futorka. Art der Verschraubung mit Außen- und Innengewinde.

Informationsdienst plot.kz

Arten von Gewindeverbindungen

Betrachten Sie nun die Arten von Metallgewindeteilen in der Sanitärinstallation. Sie bestehen in der Regel aus Gusseisen, Stahl, Messing oder Bronze und haben Rohrgewinde.
Das Gewinde muss mit Einbettmasse abgedichtet werden, mit seltenen Ausnahmen: wenn z. B. eine Überwurfmutter mit Dichtung auf das Außengewinde montiert wird (siehe oben) -
Eine zusätzliche Abdichtung ist nicht erforderlich.

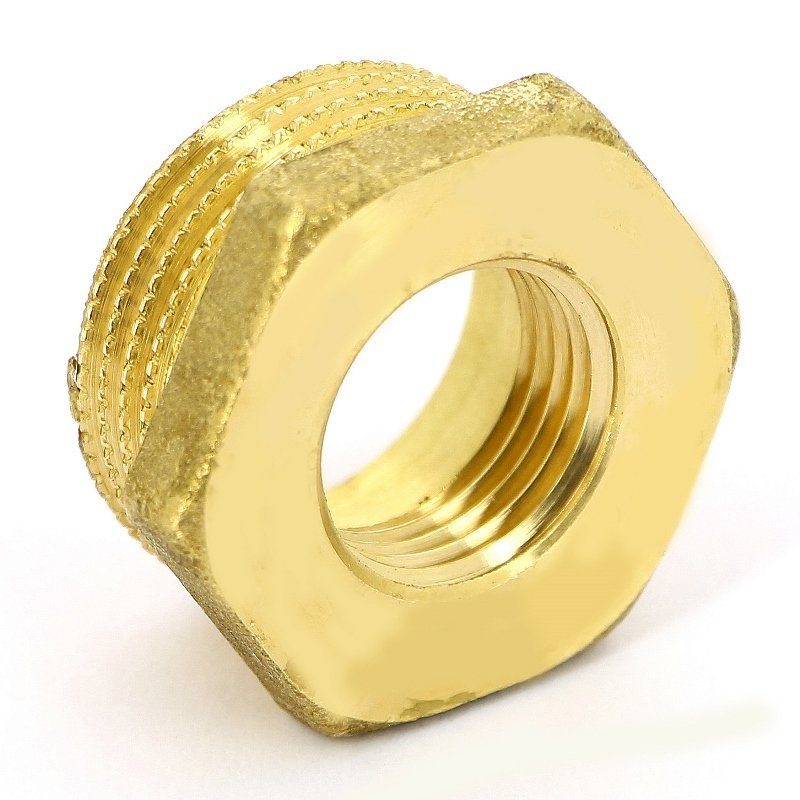

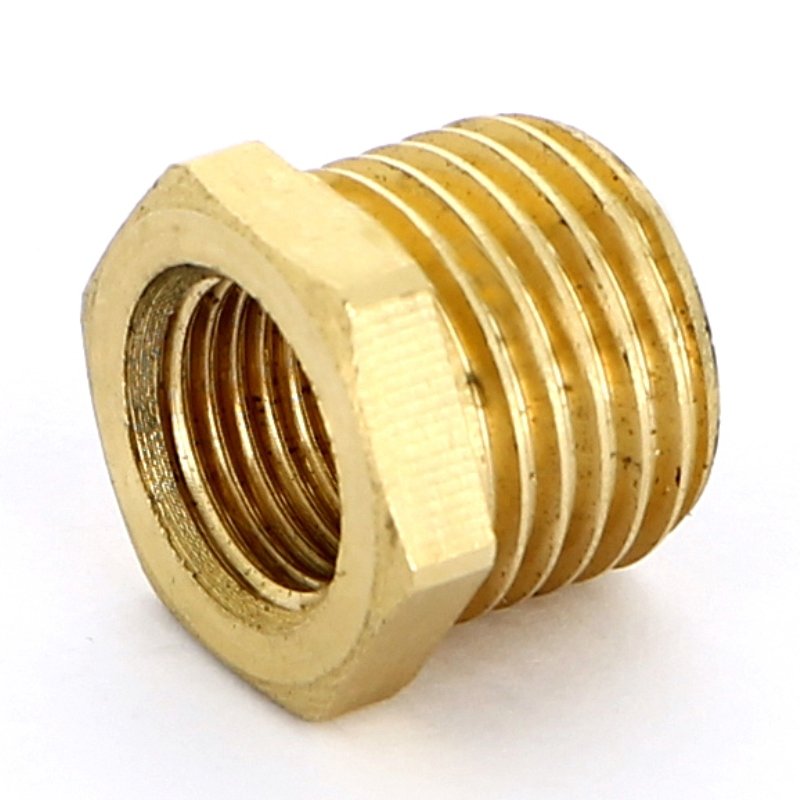

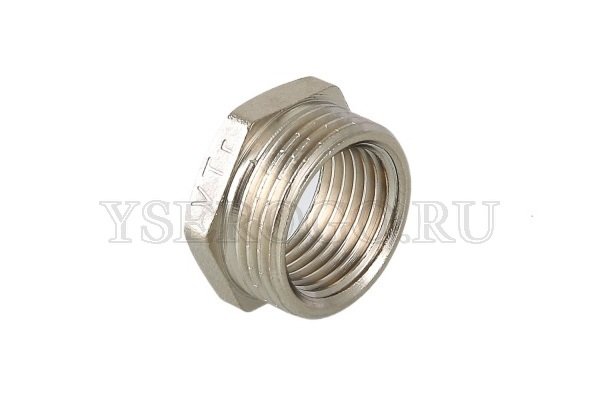

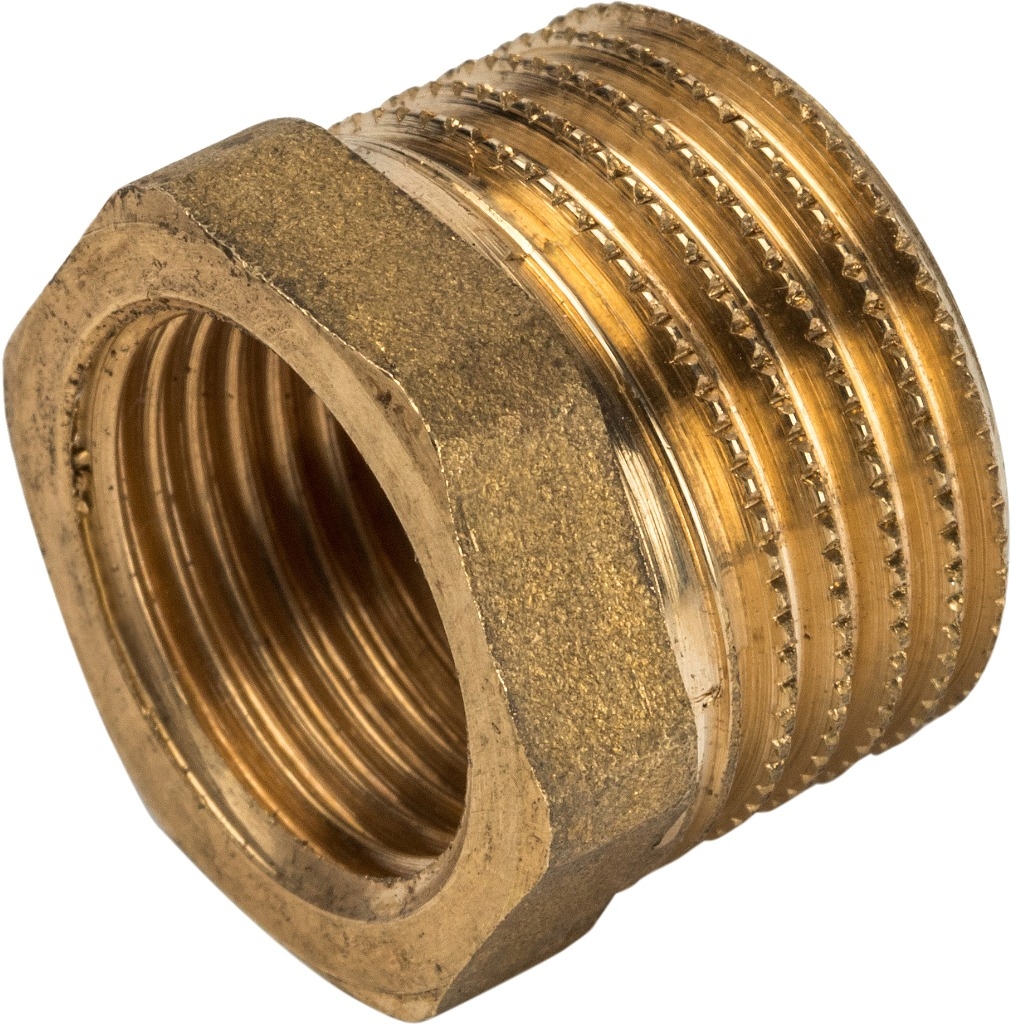

Futorka - Dies ist ein Teil mit einem Außengewinde mit größerem Durchmesser und einem Innengewinde mit kleinerem Durchmesser. Im Großen und Ganzen ist eine Futorka eine Nuss
dessen Außenseite ebenfalls mit Gewinde versehen ist.Es gibt Teile mit Außensechskant für einen Montageschlüssel oder mit massivem Außengewinde, aber mit Sechskant
Struktur nach innen.

Heizkörper futorki unterscheiden sich in der Richtung Außengewinde - links bzw Rechts. Innengewinde normal, rechtsgängig.

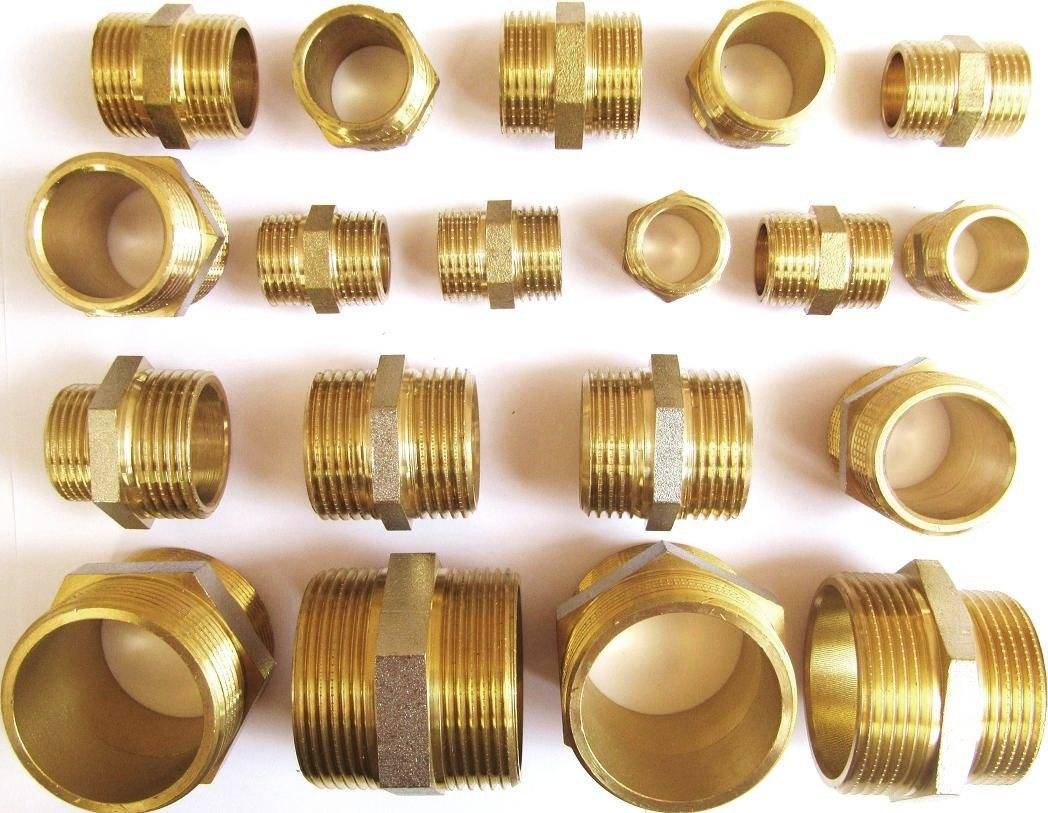

Nippel oder Fass - ein kurzes Stück, an dessen beiden Enden sich ein Außengewinde befindet. Normalerweise reicht die Länge des Nippels nur aus, um zwei Teile mit einem Inneren zu verbinden
untereinander eingefädelt. Der Durchmesser des Fadens an den Enden kann variieren - dann gilt der Lauf als Übergangsfaden. In den meisten Fällen befindet sich in der Mitte des Teils ein Äußeres
sechseckige Struktur, obwohl in einigen Fällen nur außen ein Gewinde und innen Aussparungen für einen Sechskant oder Sechskantschlüssel vorhanden sind.

Sgon ist ein Rohrstück mit Außengewinde an beiden Enden. Tatsächlich ist dies dieselbe Brustwarze, nur länger. Sgon hat außen keine sechseckige Struktur und
normalerweise mit einem Gasschlüssel montiert.

Ein Halbgon ist ein Teil, bei dem sich das Außengewinde nur auf einer Seite befindet. Auf der gegenüberliegenden Seite, auf halber Strecke oder gar keine Befestigung,
oder es gibt einen Kegel für einen Amerikaner (oder eine Überwurfmutter).

Kupplung - ein Teil mit einem Innengewinde an beiden Enden. Wenn der Durchmesser des Gewindes an den Enden unterschiedlich ist, wird die Kupplung als Übergangskupplung bezeichnet. Manchmal ist die Kupplung abgeschlossen
eine Kontermutter, die es vor dem Lösen und Aufdrehen schützt. Eine Kontermutter ist erforderlich, wenn die montierte Einheit auf beiden Seiten einen Freiraum hat.
Fäden und somit besteht die Gefahr des Verdrehens durch mechanische Einflüsse.

Eine Kupplung dient zum Verbinden zweier Teile mit Außengewinde.Mit anderen Worten, wenn für den Einbau eines Teils ein Innengewinde benötigt wird und wir ein Außengewinde haben.

Exzenter - ein Teil mit beliebigem Gewinde an zwei Enden (innen oder außen, mit unterschiedlichen Durchmessern), mit Fehlausrichtung dieser Enden. Mit anderen Worten, die Mitte einer Seite
absichtlich nicht mit dem Zentrum des anderen zusammenfällt.

Es wird in den Fällen verwendet, in denen es während des Installationsvorgangs nicht möglich ist, die Rohrabgänge genau gemäß den angegebenen Abmessungen zu positionieren oder die angegebene Größe haben können
Error. Ein Anwendungsbeispiel - der Anschluss einer Wandarmatur ermöglicht es Ihnen, die Installation von Wasserauslässen zu korrigieren oder die Position der Armatur in einem kleinen Bereich zu ändern.

Union - ein Teil, an dessen einem Ende sich eine Überwurfmutter und auf der gegenüberliegenden Seite ein Außengewinde befindet. Wie Sie sehen können, schließt diese Definition auch ein
Polosgon, also können Sie einen dieser Namen verwenden. Im Allgemeinen ist ein Fitting im weitesten Sinne ein Abzweigrohr zum Anschließen von etwas, so der Begriff kann
in anderen Details verwendet.

Ein Anwendungsbeispiel ist eine Wasserzählerarmatur, auch Halbantrieb genannt. Kann mit einem internen Rückschlagventil ausgestattet werden.

Adapter - ein Detail, mit dem Sie den Montagedurchmesser von einer Größe zur anderen ändern können. Viele der oben genannten Teile können Adapter sein. Allerdings der Begriff
Wird normalerweise verwendet, wenn es keine passendere Definition gibt. Zum Beispiel: Ein Futor kann als Adapter bezeichnet werden, aber der Begriff "Futor" gibt die Art des Teils genauer wieder.

Ich habe Abschläge, Flanken und Ellbogen hier nicht beschrieben, weil ich den Punkt nicht sehe, dort ist alles klar.

Verwendung von Klemmverschraubungen

Diese Produkte ähneln den Crimps, die in Kunststoffrohrleitungen verwendet werden.Sie werden bei der Anordnung von zusammenklappbaren Verbindungen eines Abschnitts der Autobahn verwendet, der einen Außendurchmesser von weniger als 60 mm hat.

Installieren Sie das Produkt in der folgenden Reihenfolge:

Beginn der Montage ist die Demontage der Armatur. Die Spannmutter wird abgeschraubt, danach wird der im Gehäuse befindliche Spannring herausgenommen. Nehmen Sie auch die Dichtung und Unterlegscheibe heraus.

Das Rohr wird vermessen und anschließend im 90°-Winkel geschnitten. Es ist notwendig, die Fase am Ende zu entfernen.

Dann wird die Dichtung in den Körper des Produkts eingebaut. Klemmmutter, Ring und Unterlegscheibe ein Rohr anziehen.

Eine präzise Bewegung genügt, um das Rohr in den Fitting zu drücken. Das Rohr muss durch die von der Mutter gedrückte Dichtung geführt werden.

Der Spannring wird bis zum Fixierpunkt geschoben und dann das gesamte System mit einer Spannmutter fest und sicher fixiert. Die Dichtigkeit der Verbindung wird dadurch gewährleistet, dass die Mutter auf den Ring drückt.

Die Verwendung von Klemmverschraubungen für die Rohrleitungsinstallation ist die einfachste und schnellste Option. Aber niemand wird Ihnen eine Garantie dafür geben, dass eine solche Verbindung eine hohe Festigkeit hat. Eine hervorragende Lösung für die Organisation der Kommunikation ist die Verwendung von Stahlrohren. Ihre Popularität hat in letzter Zeit zugenommen. Jetzt gelang es, sie vor einigen Mängeln zu bewahren.

Moderne Produkte bieten Schutz vor korrosiven Prozessen. Darüber hinaus werden jetzt verschiedene Fittings verwendet, um sie zu verbinden, was die Installation einfacher und schneller macht. Jetzt wissen Sie, dass die Verwendung von Stahlprodukten die Einrichtung einer zuverlässigen und langlebigen Rohrleitung erleichtert, die seit vielen Jahren problemlos funktioniert.

Auswahl von Heizungsrohren

Nachdem Sie sich orientiert haben, welcher Heizkessel das Wasser in Ihrem Haus erwärmt, können Sie Rohre für Heizkörper und das gesamte System auswählen.Traditionelle Materialien für Heizungsrohre:

• Stahl;
• Kupfer;
• Plastik.

Ziemlich teuer und erfordert die Einladung von Fachleuten Schweißen von Stahl- oder Kupferrohren werden in der Praxis zunehmend durch Metall-Kunststoff- oder Polypropylen-Rohre ersetzt.

Metall-Kunststoff-Rohre

Verbindung u Installation von Metall-Kunststoff-Rohren kann mit Klemm- und Pressfittings erfolgen.

Für den Anschluss mittels Klemmringverschraubungen und den anschließenden Anschluss von Heizungsrohren benötigen Sie:

• Schraubenschlüssel;
• Expander;
• Federn zum Biegen von Rohren.

Die Hauptnachteile von Verbindungen an Klemmverschraubungen sind:

• ihre relativ hohen Kosten;
• Zerbrechlichkeit von Gummidichtungen unter dem Einfluss hoher Temperaturen;
• periodische "einfache" Heizungsrohre im Sommer, was sich ebenfalls nicht sehr günstig auf die Haltbarkeit von Gummiteilen auswirkt.

Infolgedessen kann alle fünf Jahre oder öfter die Notwendigkeit für vorbeugende Arbeiten zum Festziehen der Verbindungen auftreten.

Regeln zum Verbinden von Metall-Kunststoff-Rohren mit einem Pressfitting

Die zuverlässige nicht trennbare Verbindung an Pressfittings ermöglicht die Installation von Heizungen mit Kunststoffrohren, die direkt in den Wänden versteckt werden. Diese Rohre halten viele Jahre ersatzlos, wenn die Temperatur des durchströmenden Heizungswassers 80°C nicht übersteigt.

Der Nachteil bei der Verwendung dieser Art von Verbindung kann nur als die Notwendigkeit bezeichnet werden, spezielle Geräte für die Installation zu kaufen

Rohre aus Polypropylen

In letzter Zeit hat ein Rohr für einen Heizkessel aus Polypropylen einen führenden Platz unter geeigneten Wasser- und Wärmeversorgungsgeräten eingenommen.Die Verwendung von Polypropylen ist darauf zurückzuführen, dass es sehr langlebig ist, keine Angst vor dem Auftauen des Systems hat und einen sehr günstigen Preis hat.

Polypropylen-Rohre lassen sich recht gleichmäßig biegen (im Gegensatz zu Metall-Kunststoff). Sie halten lange, wenn alle Betriebsregeln eingehalten werden.

Ihr einziger Nachteil ist die Notwendigkeit, ein spezielles Werkzeug zum Schweißen zu verwenden.

Die Verbindung von Rohren aus Polypropylen durch Schweißen weist folgende Merkmale auf:

• Bequemer ist es, Polypropylenrohre gemeinsam mit einem Partner zu verschweißen. Die Hauptvoraussetzung für die hochwertige Verbindung von Kunststoffrohren ist die Wahl der richtigen Heizzeit, um sie nicht zu überhitzen, und eine präzise Fixierung, die in den ersten Sekunden nach dem Anschließen der Heizung keine Verschiebungen und Verschiebungen entlang der Achse zulässt Teile.
• Das Schweißen und Verlegen von Heizungsrohren erfolgt bei positiven Umgebungstemperaturen - über +5 °C. Bei Arbeiten im Winter muss eine "Wärmezone" geschaffen werden, in der Polypropylenrohre geschweißt werden.

Für hochwertige Arbeiten zum Löten von Polypropylenrohren müssen alle Anforderungen der dem Gerät beigefügten Anweisungen eingehalten werden.

Es wäre eine gute Idee, einige Probeschweißungen an einzelnen kurzen Rohrstücken mit kostengünstigen Kupplungen durchzuführen, um zumindest erste Kenntnisse im Umgang mit dem Schweißgerät zu erlangen.

Was ist eine Futorka?

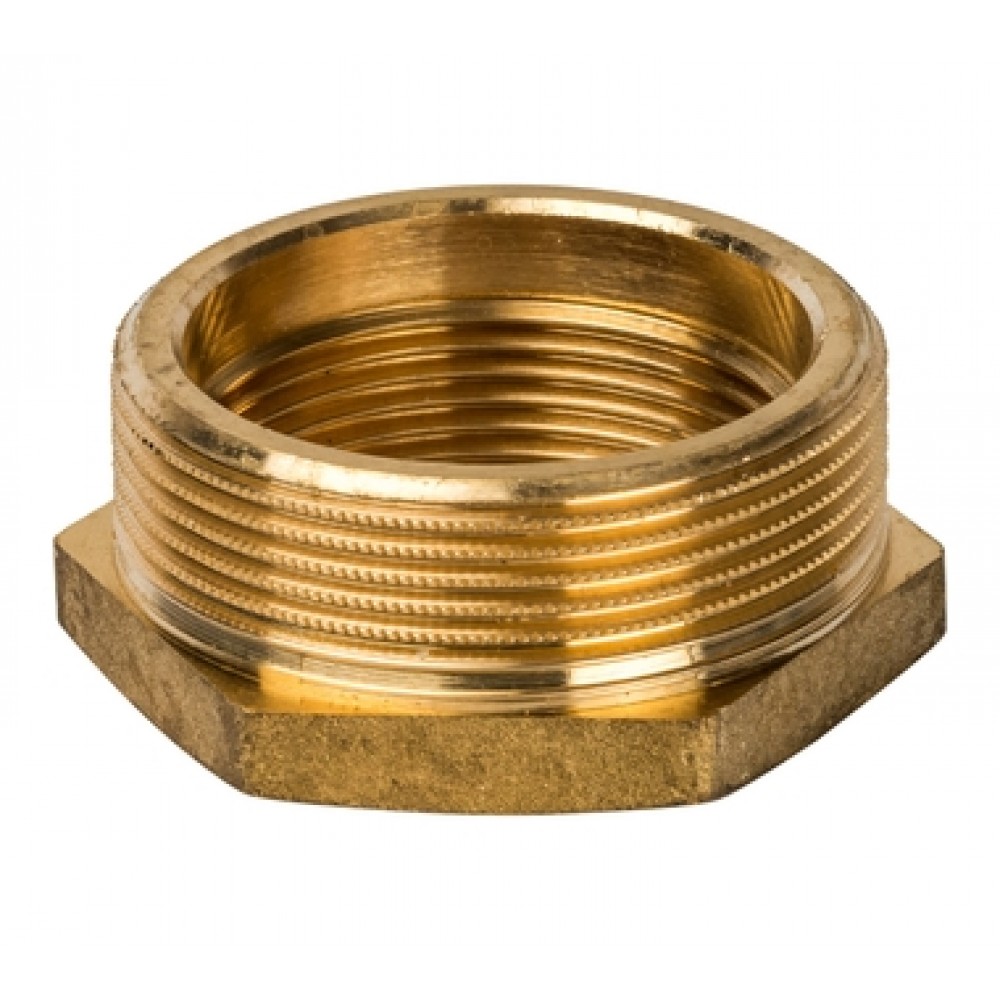

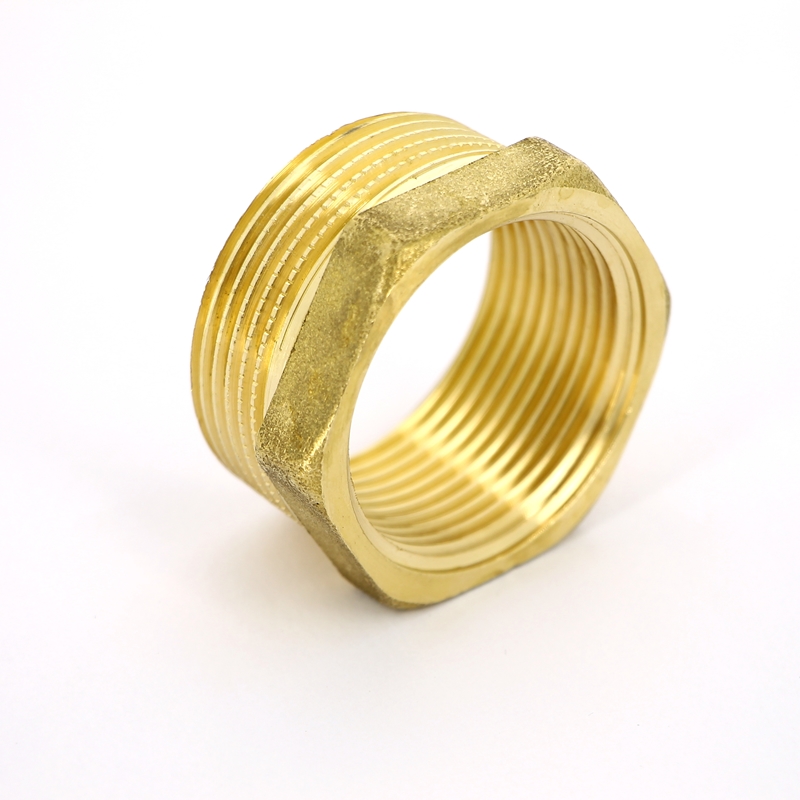

Futorka ist ein speziell entwickelter Adapter, der sich sowohl durch Außen- als auch durch Innengewinde auszeichnet.

Sehr oft ist ihr Durchmesser deutlich unterschiedlich. In der Sprache der Klempner haben sie ihre eigenen "Namen".

So ist es üblich, ein Innengewinde als Mutter zu bezeichnen, während ein Außengewinde als Fitting bezeichnet wird.Es gibt auch Rohr- und metrische Gewinde.

Jedes Produkt kann seinen eigenen Fadendurchmesser haben. Dieser Indikator wird in Zoll oder Millimeter gemessen. Ein Werkzeug, mit dem Sie solche Berechnungen durchführen können, ist ein Messschieber oder ein Lineal.

Die Genauigkeit der Messungen ist in diesem Fall sehr wichtig. Eine Fehlanpassung der Gewindeverbindung, sogar ein Zoll, kann zu einer Fehlfunktion des Heizungs- oder Sanitärsystems führen.

Basierend auf dem Verwendungszweck und der verwendeten Ausstattung wird die Futorka in zwei Gruppen eingeteilt: die für Produkte aus Gusseisen und für Adapter von Bimetall- und Aluminiumgegenständen.

Zu den erstklassigen Merkmalen gehören:

1. Produkte zum Anschluss von Gusseisenbatterien an Rohrleitungen und Ventile. Ausschlaggebend ist die Auslegung der Heizungsanlage selbst.
2. Teile aus Gusseisen. Trotz der geringen Kosten und der fehlenden Außenbeschichtung haben sie sich aufgrund der hohen Zuverlässigkeit ihren Platz verdient.
3. Messingelemente. Aufgrund seiner Fähigkeit, fest an einem Gusseisenprodukt zu haften, ist es bei Verbrauchern nicht so beliebt. Diese Art von Produkt hat einen etwas höheren Preis und kann nicht wiederverwendet werden.
4. Gewinderichtung. Der Heizkörper kann von verschiedenen Seiten angeschlossen werden - rechts oder links. Auch die Drehrichtung an der Futorka ändert sich.
5. Möglichkeit zur besseren Klemmung bei Verwendung verschiedener Vorrichtungen. Häufig verwendete Werkzeuge sind Gabel-, Rohr- und Ringschlüssel.
6. Produkte zeichnen sich durch eine bestimmte Anzahl von Eigenschaften aus, nämlich maximaler Druck, Temperatur, Art des Arbeitsmediums. Der Adapter kann mit Dampf, Luft, Öl, Gas und Wasser verwendet werden. Der Druck kann einen Wert von 25 bar erreichen, die maximale Temperatur wird 300 Grad betragen. Basierend auf diesen Indikatoren ist nicht jedes Material in der Lage, seine Arbeit unter solchen Bedingungen zu bewältigen.

Hinweis des Meisters: Es wird nicht empfohlen, FUM-Klebeband zum Abdichten der Gewinde des Kühlerrohrs zu verwenden. Begründet wird dies damit, dass es keine hohen Temperaturen verträgt. Die beste Option wäre der klassische Typ mit Leinen.

Die zweite Produktgruppe, nämlich Adapter für Aluminium und Bimetall, weist folgende Merkmale auf:

1. Solche Teile werden oft aus hochfestem verzinktem Stahl hergestellt. Dieses Material bietet eine hohe Zuverlässigkeit sowie Beständigkeit gegenüber korrosiven Prozessen.
2. Beschichtung des Elements mit Epoxid-Pulverlackierung. Es verleiht dem Produkt Festigkeit, Verformungsbeständigkeit und Attraktivität.
3. Es gibt auch Links- und Rechtsgewinde.
4. Um die Integrität der Komponenten nicht zu verletzen, wird während des Installationsprozesses ein spezieller Schlüssel verwendet, um sie festzuziehen. Es hilft, die Verbindungen beim Zusammenbau des Systems gut zu sichern und auch die Oberfläche der Rohre selbst nicht zu beschädigen.
5. Betriebsdruck. Der Höchstwert dieser Anzeige im System beträgt 16 bar und die Kühlmitteltemperatur beträgt 110 Grad.
6. Zum Abdichten von Fugen eignen sich am besten Paronit- oder Silikonringe. Ihre Wirksamkeit beruht auf einer guten Beständigkeit gegen hohe Temperaturen sowie der Fähigkeit, lange elastisch zu sein.
7. Um den Komfort der Kunden zu gewährleisten, stellen die Hersteller fertige Kits her, die 4 Beschläge und Dichtungen, einen Stecker und einen Hahn sowie einen weiteren Schlüssel enthalten.

Es kann immer noch Adapter mit Flansch geben, die im Wesentlichen auch eine Futorka sind. Das Innengewinde solcher Leiter ist immer größer als das Außengewinde.

Welche Daten werden in die Zeichnung eingetragen

Die Einführung der folgenden Indikatoren zur Beschreibung des Wasserversorgungssystems ist bei der Erstellung eines axonometrischen Diagramms obligatorisch. Zu diesen Informationen gehören:

1. Die Bezeichnung der Tragegurte (meist der Bereich der Vorlaufleine).
2. Die Bodenhöhe jeder Etage des Raums, die Grenze des horizontalen Zweigs (an den Achsen der Rohrleitung), die Höhe der Wasseraufnahmepunkte (Markierungen entlang der Steigleitungen).
3. Durchmesser der Systemelemente.
4. Neigungswinkel von Rohrleitungen (zeigt den Neigungsindex an).
5. Abmessungen (Länge) jedes der unabhängigen Abschnitte der Rohrleitung, einschließlich Steigleitungen und horizontaler Abzweigungen in Millimetern.
6. Koordinierungsmaße (geringfügige Informationen).
7. Bezeichnung von Knoten zur Detaillierung der Zeichnung.

Neben einer Reihe von Basisdaten ist den Diagrammen eine Begleitdokumentation beigefügt, darunter eine Spezifikation für Materialien und Ausrüstung.

Besonderheiten

Sanitärrohre gehören zu einer ziemlich breiten Produktpalette, die sich unterscheidet nach verschiedenen ParameternB. nach Material, aus dem sie hergestellt sind, oder Abmessungen, sowie zusätzliche Elemente, die zum Befestigen solcher Verbindungen verwendet werden.

Die Vielfalt der Sanitärrohre ist auf die verschiedenen Funktionen zurückzuführen, die solche Rohrleitungselemente erfüllen müssen, da sich Rohre für kaltes oder heißes Wasser in ihren Eigenschaften von Gegenstücken für Abwasserkanäle unterscheiden.

Beispielsweise werden an die Kommunikation für Warmwasser ganz andere Anforderungen gestellt als an Rohrleitungen zur Kaltwasserversorgung. Beispielsweise muss das für diese Art von Rohrleitungen verwendete Material in der Lage sein, einer längeren Einwirkung hoher Temperaturen standzuhalten.

Allerdings bildet sich bei dieser Ausführung der Produkte innen weniger Belag als bei der Kaltwasserleitung.

Arten von Siegeln

Früher gab es nicht so viele Siegel wie heute. Einige Installateure verwenden bei ihrer Arbeit die gesamte Bandbreite an Materialien, und es gibt Konservative, die immer noch nur Leinen anerkennen. Haben sie Recht? Finden wir es heraus. So dichten Sie das Gewinde am Heizrohr ab:

• Rauchband;
• Flachs mit Paste;
• anaerober Klebedichtstoff;
• Dichtgewinde.

Flachs trocknet in Systemen mit heißem Kühlmittel und verrottet in kaltem Wasser. Im ersten und zweiten Fall wird das Ergebnis des Prozesses das Auftreten eines Lecks sein. Dank der Paste kann die Armatur nach dem Verdrehen etwas gelöst werden, sodass eine Drehung um nicht mehr als 45 Grad möglich ist. Universelles Material, geeignet zum Verbinden von Heizungsrohren aus Metall sowie für Polymere.

Flachs eignet sich für alle Arten von Gewinden an Heizungsrohren, unabhängig vom Durchmesser. Es ist das billigste Siegel.

Es ist wichtig, es richtig zu wickeln:

• mit Hilfe eines Tuches für Metall oder einer Feile werden Kerben am Faden angebracht;
• ein Flachsstrang wird zu einer Art Faden gerollt;
• das Wickeln erfolgt beim Anziehen der Armatur (meist im Uhrzeigersinn);
• Schutzpaste wird gleichmäßig aufgetragen.

Siegel aus Leinen

Beim Wickeln von Flachs ist es wichtig, es nicht zu übertreiben. Zuerst müssen Sie die erste Umdrehung machen, die die Dichtung auf dem Gewinde sichert. Es hinterlässt einen Schwanz

Bei der zweiten Windung wird der verbleibende Schwanz aufgenommen und mit einer gemeinsamen Faser zusammengewickelt. Achte darauf, dass es keine Verdrehungen gibt. Es ist notwendig, das Material entlang des Gewindes gleichmäßig vom Ende bis zum Körper der Armatur zu verteilen. Wenn Sie mit Flachs arbeiten, müssen Sie beim Anschließen von Heizungsrohren auf Ihre Hände achten, da diese ständig mit Paste beschmiert sind. Fasst man mit solchen Händen ein Polypropylenrohr an, bleibt ein Abdruck zurück

Dies hinterlässt einen Schwanz. Bei der zweiten Windung wird der verbleibende Schwanz aufgenommen und mit einer gemeinsamen Faser zusammengewickelt. Achte darauf, dass es keine Verdrehungen gibt. Es ist notwendig, das Material entlang des Gewindes gleichmäßig vom Ende bis zum Körper der Armatur zu verteilen. Wenn Sie mit Flachs arbeiten, müssen Sie beim Anschließen von Heizungsrohren auf Ihre Hände achten, da diese ständig mit Paste beschmiert sind. Fasst man mit solchen Händen ein Polypropylenrohr an, bleibt ein Abdruck zurück.

Rauchband wird für dünnwandige Fittings und Verbinder mit Feingewinde verwendet. Das Material lässt sich leicht verarbeiten, die Hände sind immer sauber. Gleichzeitig ist Rauchband ziemlich teuer und wird hauptsächlich für kleine Durchmesser verwendet. Ein wesentlicher Nachteil dieser Dichtung ist die Unmöglichkeit der Einstellung. Das heißt, wenn die Verbindung der Heizungsrohre verdreht ist und zur Zentrierung etwas gelöst werden muss, verliert die Verbindung ihre Dichtheit.

Der Dichtfaden benötigt wie das Rauchband keine Schmierung und die Verwendung einer speziellen Paste. Es kann auf schmutzige oder nasse Fäden gewickelt werden, geeignet für Kunststoff.

Dichtmittel werden auf saubere und entfettete Gewinde (normalerweise neu) aufgetragen. Sie sind:

• demontiert;
• schwer zu demontieren.

Und tatsächlich werden sie nicht demontiert.Bevor Sie die Heizungsrohre mit einem Dichtmittel verbinden, müssen Sie darauf vorbereitet sein, dass die Verbindung erst nach dem Erhitzen demontiert werden kann. Und nur dann wird es vielleicht möglich sein, es abzuschrauben. Aber während der Installation müssen die Verbindungen nicht einmal mit Schlüsseln angezogen werden.
