Ein Außengewinde wird mit Rund- oder Gleiteisen sowie Schraubbrettern geschnitten.Das Gewindeschneiden kann sowohl maschinell als auch manuell erfolgen.

Gewindeschneiden mit runden Schneideisen (Lerken).

Runde Matrizen (Lehrs) sind eine Scheibe mit einem geschnittenen Loch. Um Späne zu entfernen und Federn mit Schneidkanten zu formen (Bild 1), werden mehrere Spanlöcher in die Matrize eingebracht. Die Matrizen (Lehrs) werden in den Lerko-Halter eingesetzt und mit Schrauben festgeklemmt (Abb. 2).

Reis. 1. Rundschnitt (lerka) stanzen.

Reis. 2. Lerko-Inhaber:

1 - Rahmen; 2 - Griff; 3 - Klemmschraube.

Der Durchmesser des geschnittenen Stabs wird etwas kleiner als der Außendurchmesser des Gewindes genommen und für den Eintritt in den Kühlofen kegelförmig heruntergesägt. Die Auswahl der Stäbe zum Schneiden von metrischen oder zölligen Gewinden ist in der Tabelle angegeben. eines:

Tabelle 1. Schaftdurchmesser für Gewindebolzen.

Metrisches Gewinde	Zoll Gewinde
Außendurchmesser in mm	Stammdurchmesser in mm	Außendurchmesser in Zoll	Stammdurchmesser in mm
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Gleitstempel (Abb. 3, a) bestehen aus zwei prismatischen Hälften mit einem geschnittenen Loch. Im mittleren Teil des Matrizenlochs wird eine Nut angebracht, die die Schneidkanten bildet.

Reis. 3. Gleitwürfel und Cracker:

ein Teller; b - Cracker.

Klupp zum Einfädeln.

Zur Befestigung der Stümpfe wird eine Schraubzwinge mit rechteckigem oder schrägem Rahmen verwendet (Abb. 4). Die prismatischen Vorsprünge des Klupps treten in die Rillen der Matrizen ein, und von der Seite werden die Matrizen mit Bolzen gedrückt.

Reis. 4. Klupp (schräg)

1 - Rahmen; 2 - Griff; 3 - Klemmschraube.

Um einen direkten Druck des Bolzens auf die Matrizen zu vermeiden, wird zwischen den Matrizen und der Schraube ein sogenannter Cracker eingebaut (siehe Abb. 3, b), der die Form einer Matrize hat.

Gewindeschneidtechnik.

Das Schneiden mit prismatischen Stanzen unterscheidet sich etwas vom Schneiden mit Lerks.Beim Schneiden mit Matrizen werden die Stäbe nicht zu einem Kegel gesägt, sondern die Matrizen werden auseinandergefahren.

Dann werden sie auf die Stange geklemmt, deren Ende mit der oberen Ebene der Matrizen zusammenfallen muss. Durch Drehen des Schneideisens nach rechts und leicht nach links erfolgt das Einfädeln.

Die Position von Lerkoderzhatel und Klupp ist streng senkrecht zur geschnittenen Stange eingestellt, da sonst der Faden schräg und einseitig ist.

Kühlung und Schmierung beim Gewindeschneiden.

Bei Tippen und Matrizen müssen geschmiert werden. Als Schmiermittel können Sie eine normale Emulsion verwenden, indem Sie einen Teil der Emulsion in einhundertsechzig Teilen Wasser auflösen. Darüber hinaus können Sie Folgendes anwenden: für Gusseisen - Schmalz und Kerosin; für Stahl und Messing, gekochtes und Rapsöl und Schmalz; für rotes Kupfer - Schmalz und Terpentin; für Aluminium - Kerosin.

Es wird nicht empfohlen, Maschinen- und Mineralöle beim Gewindeschneiden zu verwenden, da sie durch Erhöhung des Schnittwiderstands keine sauberen Löcher ergeben und zu schnellem Verschleiß von Gewindebohrern und Schneideisen führen.

Schraubenbretter.

Um Gewinde an Schrauben mit Durchmessern bis 6 mm zu schneiden, werden Schraubbretter verwendet. Auf den Schraubbrettern befinden sich mehrere Schnittlöcher unterschiedlicher Durchmesser mit Spänerillen, zwei für jedes Loch.

Das Gewindeschneiden mit Schneideisen erfolgt wie das Gewindebohren. Die Stange wird fest in einen Schraubstock eingespannt, mit Öl geschmiert, und dann wird eine Matrize mit Matrizen auf die Stange gesetzt, mit einer Schraube festgeklemmt und eine volle Umdrehung in eine Richtung und eine halbe Umdrehung in die andere gedreht. Wenn der Stab dicker als erforderlich ist, muss er gefeilt werden.

Das Gewinde der Bolzen wird mit Ringgewindelehren oder einer Gewindelehre gemessen.

Schneiden von Gewinden an Rohren und Formstücken.

Rohre und Fittings (Verbindungsteile für Rohre) werden mit einem speziellen Werkzeug unter Verwendung von Vorrichtungen geschnitten.

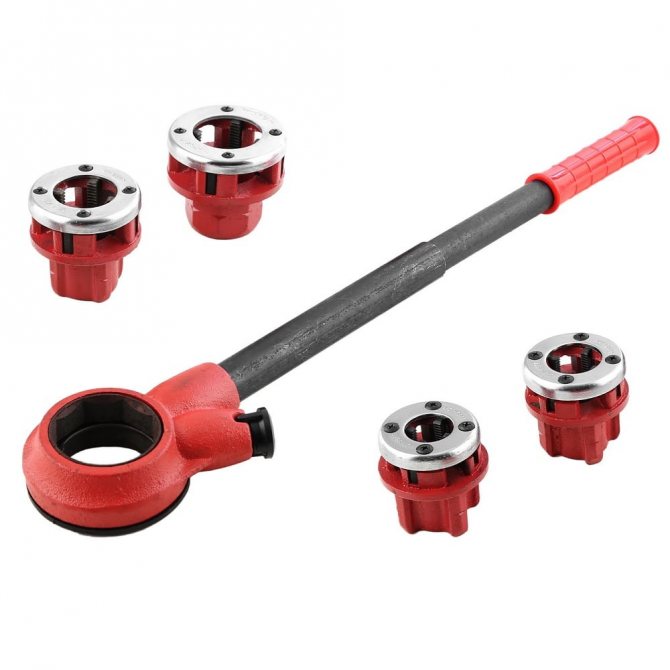

Klupp zum Schneiden von Gewinden an Rohren.

Bei Rohren wird das Gewinde mit einem speziellen Gewinde geschnitten (Abb. 5). Die Stanze zum Schneiden von Rohren gemäß dem Gerät unterscheidet sich von gewöhnlichen Stanzen. Vier Stahlkämme treten in die Schlitze seines Halters ein.

Durch Drehen des oberen Griffs können sie zusammengebracht oder auseinander bewegt werden. Somit können Rohre mit unterschiedlichen Durchmessern mit einem Schneideisen geschnitten werden. Darüber hinaus verfügt der Klupp über Führungen, die durch den unteren Griff reguliert werden.

Die Führungen sorgen beim Schneiden für die richtige Position der Matrize auf dem Rohr.

Reis. 5. Klupp zum Schneiden von Rohren.

Rohre werden beim Schneiden mit einer speziellen Rohrschelle fixiert. Die Schelle besteht aus einem Rahmen, in dem Cracker mit Ausschnitten für Rohre mit verschiedenen Durchmessern platziert sind.

Wir machen eine Schnitzerei mit unseren eigenen Händen

Ausbildung

Bevor Sie den Faden am Rohr mit Ihren eigenen Händen schneiden, müssen Sie einige vorbereitende Arbeiten durchführen:

1. Schneiden Sie ein Stück Rohr auf die gewünschte Größe. Wenn ein Abschnitt der Rohrleitung ersetzt wird, muss das unbrauchbar gewordene Rohr sorgfältig herausgeschnitten werden.

Der Schnitt des Rohrs muss senkrecht zu seinen Wänden sein. Andernfalls ist die Schraubverbindung nicht zuverlässig.

1. Der Abschnitt des Rohrs, an dem das Gewinde geschnitten wird, wird von Farbe, Rost usw. gereinigt. Alle Fremdablagerungen stören die Arbeit;
2. Am Ende des Rohrs wird eine Fase entfernt, um die Arbeit der Matrize zu erleichtern.

Die Anfangsphase des Threadings

Schneiden des Außengewindes mit einer Schraube

Das Einfädeln eines Rohrs mit einem Schraubengewinde erfolgt wie folgt:

1. eine Verschlussschraube mit dem passenden Durchmesser ausgewählt wird. Für die richtige Auswahl der Ausrüstung wird ein Bremssattel verwendet;
2. die Innenfläche der Matrize und der vorbereitete Rohrabschnitt werden mit Maschinenöl behandelt;
3. Die Verschlussschraube wird in ein Metallrohr eingeführt, was die Dreharbeit erleichtert. Der Halter ist im Rohrgewindesatz enthalten;

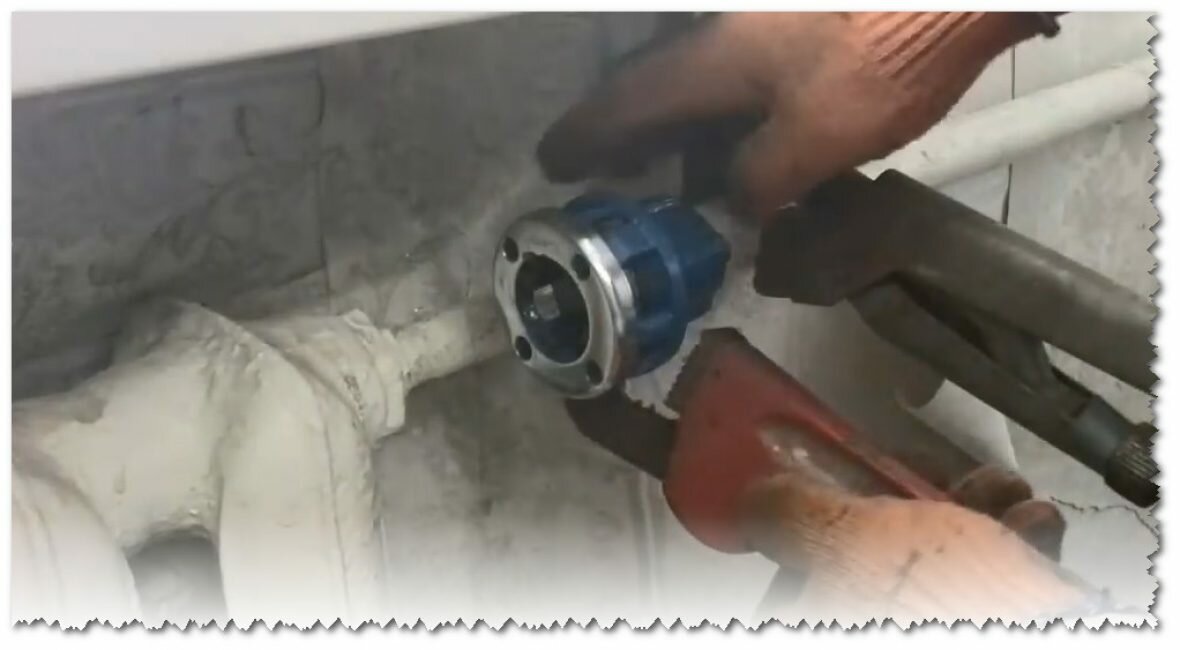

4. Wenn die Erstmontage der Rohrleitung erfolgt, wird das Rohr in einem Schraubstock fixiert. Wenn Sie während der Rekonstruktion einer Wasserleitung oder eines anderen technischen Systems ein Gewinde an einer Wasserleitung schneiden müssen, können Sie es direkt an der installierten Leitung schneiden.
5. Klupp wird auf dem vorbereiteten Rohr installiert und seine Rotation beginnt, dh der Einfädelvorgang.

Nach mehreren Umdrehungen um das Rohr muss die Verschlussschraube um ca. 90° in die entgegengesetzte Richtung gedreht werden. Dadurch wird der zu entfernende Chip aus dem zukünftigen Thread entfernt.

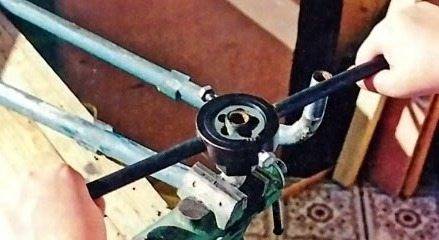

Ein Gewinde mit einem Schraubengewinde herstellen

Nach dem Schneiden muss das Öl vollständig entfernt werden.

Im Video können Sie den Vorgang des Einfädelns mit einem Schraubgewinde gut sehen.

Gewindeschneideisen

Eine Matrize zum Einfädeln von Rohren kann sein:

• runde Form. Zum Gewindeschneiden von Rohren mit verschiedenen Durchmessern werden unterschiedlich große Matrizen verwendet;
• gleiten. Die Verwendung einer solchen Matrize hilft beim Einfädeln von Rohren mit verschiedenen Durchmessern. Für die Schiebematrize wird ein spezieller Halter verwendet.

Diverse Schneideisen

Schneideisen zum Schneiden von Gewinden an Rohren werden häufiger verwendet, da sie kostengünstiger sind.

Bevor Sie mit einer Matrize (Lerka) einen Faden auf ein Rohr schneiden, müssen Sie das Rohr wie oben beschrieben vorbereiten. Dann können Sie den Vorgang selbst nach folgendem Schema durchführen:

1. Wählen Sie mit einem Bremssattel die Matrize mit dem erforderlichen Durchmesser aus.
2. Schmieren Sie das Innere der Lerka und die Oberfläche des Rohrs mit einem beliebigen verfügbaren Material.
3. Befestigen Sie die Platte in einem speziellen Halter. Rohranbohrzangen müssen fest in der Halterung sitzen. Andernfalls stellt sich heraus, dass der Faden uneben ist, was zur Bildung eines Lecks an der Verbindungsstelle führt.
4. der Matrizenhalter dreht sich in die gewünschte Richtung. Nach mehreren Zügen ist es wie im vorherigen Fall notwendig, die angesammelten Chips loszuwerden. Dazu wird das Werkzeug leicht in die entgegengesetzte Richtung gedreht;
5. Nach dem Einfädeln werden das Rohr und das verwendete Werkzeug von Fett gereinigt.

In der Anfangsphase werden Schruppmatrizen verwendet, die das Rohr deutlich durchschneiden, aber keine große Gewindegenauigkeit ergeben. Der letzte Schnitt erfolgt mit einem Schlichtstempel.

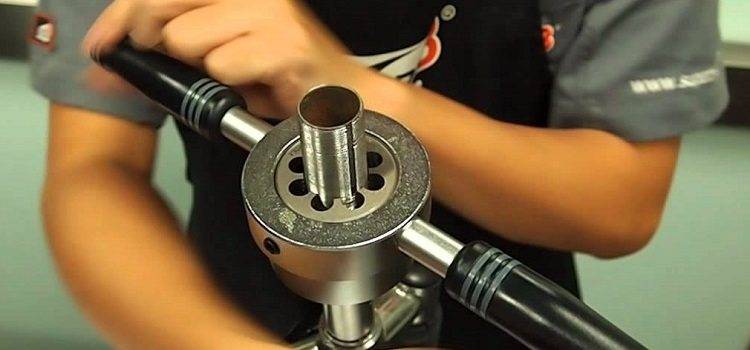

Threading mit lerok

Schneiden des Innengewindes

Um ein Innengewinde herzustellen, benötigen Sie:

1. Bereite das Loch vor. Es muss sauber und frei von Beschichtungen oder Fremdablagerungen sein. Das Loch wird geschmiert;
2. Wählen Sie einen Gewindebohrer nach Durchmesser aus.
3. Installieren Sie den Gewindebohrer im Loch, während Sie die Vertikalität der Schneidausrüstung beibehalten. Drehen Sie den Wasserhahn im Uhrzeigersinn.

Verfahren zum Einfädeln in ein Rohr

Zum Anbringen eines Innengewindes sind zwei Gewindebohrer erforderlich: Schruppen und Schlichten. Der Vorbohrer entfernt etwa 70 % der Späne, während der Schlichtbohrer die restlichen 30 % entfernt.

Sie können mit Ihren eigenen Händen einen Faden an einem Metallrohr machen. Dies erfordert den Kauf eines Spezialwerkzeugs und ein wenig Zeit. Die Durchführung von Arbeiten ist nicht nur für Fachleute, sondern auch für normale Benutzer verfügbar.

Methode 2. Manuelles Einfädeln

Gewindezuordnung und verwendete Werkzeuge

Bevor Sie konkret mit dem Arbeitsprozess fortfahren, sollten Sie entscheiden, wofür Sie im Großen und Ganzen einen Faden benötigen.

Fakt ist, dass nur über den Verbindungstyp zusammengefügt werden:

• Kunststoffteile mit Eisen;
• Absperrventile und andere ähnliche Details;
• Armaturen.

Derzeit zum Schneiden verwendet:

• Spezialwürfel (Lerka);
• klupp (oder wie es auch die Keule zum Schneiden von Rohrgewinden genannt wird).

Mit diesen Werkzeugen ist es möglich, Produkte mit beliebigem Durchmesser und Zweck zu verbinden.

Vorbereitungsphase

Nachdem wir das Werkzeug Ihrer Wahl zum Schneiden von Gewinden an Rohren erworben haben, fahren wir mit der Ausführung der Arbeiten fort.

Bereiten Sie zunächst das Werkstück richtig vor:

• das Rohr wird von Korrosionsspuren, Resten der vorhandenen Beschichtung, Staub und Schmutz gereinigt, bis ein charakteristischer Eisenglanz erscheint;
• eine Fase wird mit einer Feile vom Ende des Werkstücks entfernt;
• Die Schneidspitze ist perfekt geschmiert, um die Arbeit des Schneidwerkzeugs zu erleichtern.

Wenn Sie eine Matrize verwenden, empfiehlt es sich, vor Beginn der Arbeiten an einem Stück einer maroden Rohrleitung zu üben. Eine falsch hergestellte Gewindeverbindung ermöglicht es Ihnen nicht, die erforderlichen Details richtig zu verbinden.

Außerdem ist es nicht empfehlenswert, beim Werkzeugkauf zu sparen. Matrizen oder Rohrschellen von schlechter Qualität können die gesamte Rohrleitung beschädigen.

Gewindeschneiden mit einer Matrize

Wenn Sie Chips verwenden, um die Verbindung herzustellen, ist die Arbeitsreihenfolge wie folgt:

1. Das Rohr wird in einen Schraubstock oder auf andere Weise geeignet eingespannt. Es ist notwendig, dass das Werkstück während der Arbeit völlig bewegungslos und sicher fixiert ist.

1. Eine Matrize mit dem erforderlichen Durchmesser wird in einen speziellen Halter eingebaut und dort mit den entsprechenden Schrauben befestigt.
2. Matrize und Rohr werden geschmiert, um die Arbeit zu erleichtern und die Werkzeuge vor Beschädigungen zu schützen.
3. Setzen Sie danach das Werkzeug vorsichtig auf das Ende des Werkstücks und schneiden Sie die erste Umdrehung, indem Sie es im Uhrzeigersinn drehen.

1. Vergessen Sie nicht, dass die Matrize streng senkrecht zum Werkstück platziert werden muss.
2. Nachdem Sie die Verbindung in der gewünschten Länge hergestellt haben, schrauben Sie das Werkzeug ab und führen Sie es erneut durch die Verbindung.

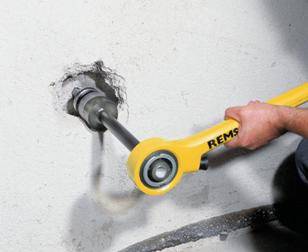

Arbeiten mit einem Klupp

Mit diesem Gerät können Sie zudem auch ungeübten Handwerkern problemlos Fäden schneiden. Es ist die gleiche Matrize, jedoch zusätzlich mit einer Führungsratsche und einer Vorrichtung ausgestattet. Viel häufiger im Set mit Hebeln unterschiedlicher Größe verkauft.

Die Arbeit ist wie folgt:

1. Klupp der gewünschten Größe wird in die Ratsche eingebaut und fixiert.
2. Auf das Werkzeug und das Rohrende wird ein Gleitmittel aufgetragen.
3. Die Führung wird auf das Ende des Rohres aufgesetzt. Dadurch wird sichergestellt, dass das Schneidwerkzeug genau senkrecht platziert wird.
4. Drehen Sie zum Schneiden die Ratsche.
5. Im Laufe der Arbeit ist es notwendig, den erforderlichen Abschnitt des Werkstücks zusätzlich zu schmieren.

Umstände für das Auftreten defekter Fäden

Wenn die oben genannten Anforderungen nicht erfüllt sind, kann sich das Gewinde als defekt herausstellen, wodurch ein ordnungsgemäßer und hermetischer Anschluss von Absperrventilen oder Armaturen für Abwasserrohre nicht möglich ist.

Viel häufiger sind die Umstände der Ehe:

• falsch ausgewählte Werkzeuge - Matrizen- und Rohrdurchmesser, Anschlusshub oder Aussehen stimmen nicht überein;
• minderwertige Matrizen oder Matrizen - wenn die Schneide beschädigt oder stumpf ist, kann keine qualitativ hochwertige Verbindung hergestellt werden;
• unzureichende Menge an Schmiermittel;
• die Verwendung von Werkzeugen ohne einschlägige Berufserfahrung.

Ich schneide die Fäden am Rohr mit einer Lerka oder einer Schraubzwinge.

Zum Schneiden von Gewinden an einem Rohr mit einem Durchmesser von 15 (es ist auch 1/2″, es ist auch ein halber Zoll) verwende ich normalerweise einen Lerch in der Halterung, die ich auf den vorbereiteten Schnitt des Rohres stecke, auf den Seite, die Kanten hat, dient aufgrund ihrer Länge als Führung, was für einen gleichmäßigen Haken mit einem Lerkoy wichtig ist. Ich drücke das Ende leicht mit meiner Hand nach unten und drehe es mit einem verstellbaren Schraubenschlüssel im Uhrzeigersinn über die Kanten hinaus. Es ist nicht immer möglich, die Führungsseite zu verwenden, dies geschieht aufgrund der Tatsache, dass der Schnitt des Rohrs aus irgendeinem Grund sehr nahe an der Einbindung in die Steigleitung vorgenommen wurde, dann erfolgt der Einstieg von der Seite der Lerka

In diesem Fall müssen Sie vorsichtiger sein, den Griff senkrecht zur Rohrachse halten, da sonst der Faden schief werden kann und die vierte Umdrehung das Rohr durchdrückt. Wenn die Fase gleichmäßig über den gesamten Durchmesser entfernt wurde, wird der Eintrag tatsächlich reibungslos verlaufen, bzw. das gesamte Gewinde

Es ist nicht immer möglich, die Führungsseite zu verwenden, dies liegt daran, dass der Rohrschnitt aus irgendeinem Grund sehr nahe an der Einbindung in die Steigleitung vorgenommen wurde, dann erfolgt der Einstieg von der Seite der Lerka . In diesem Fall müssen Sie vorsichtiger sein, den Griff senkrecht zur Rohrachse halten, da sonst der Faden schief werden kann und die vierte Umdrehung das Rohr durchdrückt. Wenn die Fase gleichmäßig über den gesamten Durchmesser entfernt wurde, wird der Eintrag tatsächlich reibungslos verlaufen, bzw. das gesamte Gewinde.

Sie können Gewinde auch mit einer Schraube schneiden, aber normalerweise wird ein Rohr mit diesem Durchmesser für die Verkabelung verwendet, und es ist aufgrund seiner Massivität nicht möglich, einen Schraubenschlüssel zu verwenden.

Alles für das Gewindeschneiden von Rohren.

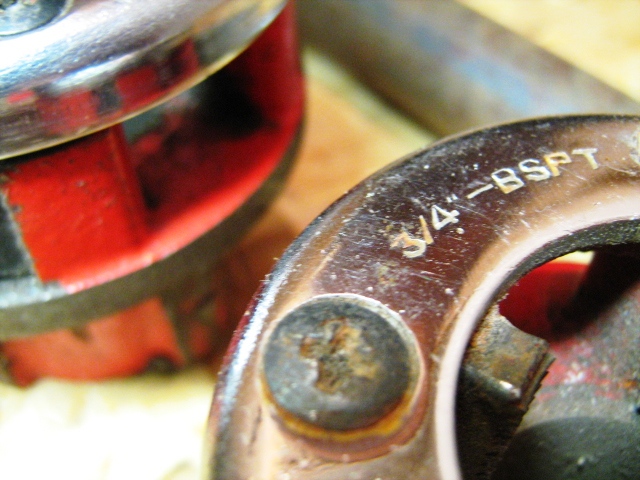

Bei einem Rohr mit einem Durchmesser von 20 (es ist 3/4″, es ist auch dreiviertel Zoll) schneide ich das Gewinde mit einer Schraubzwinge, obwohl ich für alle Fälle auch einen Dreiviertel-Lehr im Lerko-Halter habe. Aus den gleichen Gründen wie im obigen Absatz.

Und Rohre mit einem Durchmesser von 25 (es ist 1 Zoll, es ist ein Zoll) und einem Durchmesser von 32 (es ist 1 1/4 Zoll, es ist ein Zoll und ein Viertel), ich schneide es nur mit Schraubverschlüssen mit einer Ratsche. Dies liegt allein an der Komplexität dieser Arbeit. Mit klupps wird der Prozess stark vereinfacht, erleichtert und beschleunigt.

Auf dem Foto habe ich mir neben der Lerka und Klupps mit einer Kurbel vorgestellt, dass ich für die Dichtheit der Gewindeverbindung verwende, nämlich Universal-, Sanitärdichtmittel und Sanitärflachs. Nachdem ich den Faden geschnitten habe, trage ich Dichtmittel darauf auf und versuche, ihn gleichmäßig über alle Windungen zu verteilen, und danach wickle ich Flachs, ich erzähle (und zeige) dies ausführlich in einem anderen Artikel, ich werde den Link unten hinterlassen.

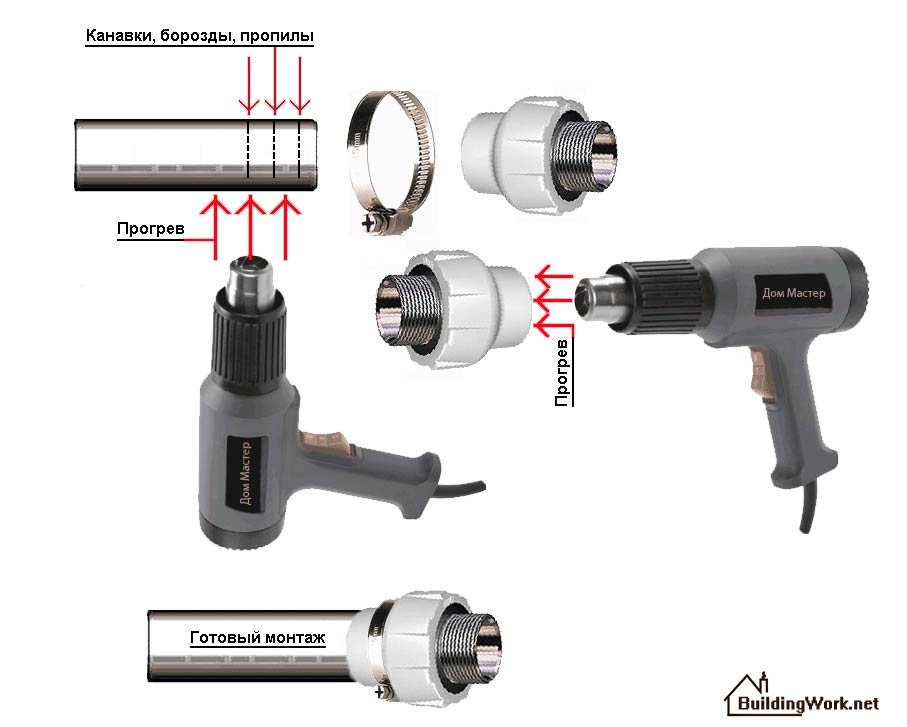

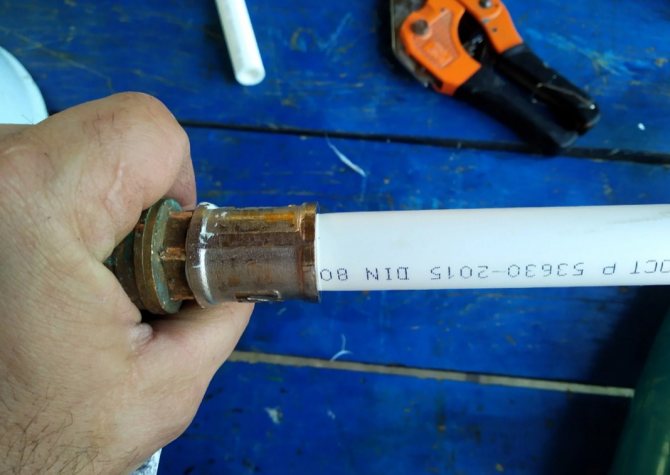

Verbindungen sind nicht nur gefädelt.

In meinem Beruf muss ich bei der Installation von Kanälen Polypropylen mit Gusseisen kombinieren.
Grundsätzlich erfolgt diese Verbindung mittels einer Übergangsgummimanschette, die, wenn sie mit Dichtmittel bestrichen ist, in die Muffe eines gusseisernen Rohrs oder Fittings eingeführt wird, und bereits darin wird ein mit Dichtmittel bestrichenes Fitting oder Polypropylenrohr eingeführt . Dadurch ist die Verbindung hermetisch dicht.

Das Foto zeigt ein Kabel unterschiedlicher Dicke, es wird auch bei der Installation von Abwasserkanälen verwendet, indem es in die Lücke zwischen den oben beschriebenen Materialien gestampft wird. Die Verwendung eines Kabels ist dahingehend praktisch, dass es gelöst werden kann und eine Litze der erforderlichen Dicke ausgewählt werden kann. Seine Verwendung ist relevant, wenn die Adaptermanschette nicht in der Größe passt, solche Fälle sind nicht häufig, kommen aber dennoch vor.

Video: klupp - ein Werkzeug zum Einfädeln eines Rohrs:

Vielleicht sind diese Artikel für Sie nützlich: Wie man ein Rohr einfädelt. 10 wichtige Nuancen So wickeln Sie den Faden hermetisch auf (Video) Wie einfach es ist, mit einer Schleifmaschine zu schneiden

Wenn Sie Fragen oder Ergänzungen haben, schreiben Sie in das Kommentarfeld. Das war's für heute, viel Erfolg bei deiner Arbeit, grüße Andrej.

Sind Sie es leid, nach Informationen von Praktikern zu suchen? Abonnieren Sie (auf der Seite nach unten scrollen) und die Informationen werden Sie von selbst finden. Ein Klick auf das Symbol des sozialen Netzwerks ist die beste Belohnung für meine Arbeit.

Online mit Freunden teilen:

Was ist Klupp?

Eine Rohrmatrize kann mit Matrizen verglichen werden. Sie sind ein einteiliges Werkzeug, mit dem Sie präzise Rillen in das Metall der gewünschten Form schneiden können. Die Solidität der Struktur führt jedoch zu ernsthaften Belastungen bei der Bearbeitung von Elementen von Rohrleitungen mit großem Durchmesser. Sie können Stress abbauen, indem Sie den Matrizenkörper weniger haltbar machen. Dies verringert jedoch die Härte der Schneidezähne, wodurch sie schnell stumpf werden. Um die Lebensdauer der Lerka vor dem Schärfen zu verlängern, ist das Gerät mit einem Federmechanismus ausgestattet.

Klupp unterscheidet sich nicht wesentlich von den Werkzeugen, die Klempner kennen. Es besteht aus einem zylindrischen Körper aus Metall mit Löchern zur Spanabfuhr. Entlang des Umfangs des Metallrings befinden sich separate Klemmen, um die Ausrüstung sicher am Rohr zu halten.Auf der Innenseite sind Schneidezähne befestigt, die in einer bestimmten Reihenfolge angeordnet sind.

Wir machen eine Schnitzerei mit unseren eigenen Händen

Ausbildung

Bevor Sie den Faden am Rohr mit Ihren eigenen Händen schneiden, müssen Sie einige vorbereitende Arbeiten durchführen:

1. Schneiden Sie ein Stück Rohr auf die gewünschte Größe. Wenn ein Abschnitt der Rohrleitung ersetzt wird, muss das unbrauchbar gewordene Rohr sorgfältig herausgeschnitten werden.

Der Schnitt des Rohrs muss senkrecht zu seinen Wänden sein. Andernfalls ist die Schraubverbindung nicht zuverlässig.

1. Der Abschnitt des Rohrs, an dem das Gewinde geschnitten wird, wird von Farbe, Rost usw. gereinigt. Alle Fremdablagerungen stören die Arbeit;
2. Am Ende des Rohrs wird eine Fase entfernt, um die Arbeit der Matrize zu erleichtern.

Die Anfangsphase des Threadings

Schneiden des Außengewindes mit einer Schraube

Das Einfädeln eines Rohrs mit einem Schraubengewinde erfolgt wie folgt:

1. eine Verschlussschraube mit dem passenden Durchmesser ausgewählt wird. Für die richtige Auswahl der Ausrüstung wird ein Bremssattel verwendet;
2. die Innenfläche der Matrize und der vorbereitete Rohrabschnitt werden mit Maschinenöl behandelt;
3. Die Verschlussschraube wird in ein Metallrohr eingeführt, was die Dreharbeit erleichtert. Der Halter ist im Rohrgewindesatz enthalten;
4. Wenn die Erstmontage der Rohrleitung erfolgt, wird das Rohr in einem Schraubstock fixiert. Wenn Sie während der Rekonstruktion einer Wasserleitung oder eines anderen technischen Systems ein Gewinde an einer Wasserleitung schneiden müssen, können Sie es direkt an der installierten Leitung schneiden.
5. Klupp wird auf dem vorbereiteten Rohr installiert und seine Rotation beginnt, dh der Einfädelvorgang.

Nach mehreren Umdrehungen um das Rohr muss die Verschlussschraube um ca. 90° in die entgegengesetzte Richtung gedreht werden. Dadurch wird der zu entfernende Chip aus dem zukünftigen Thread entfernt.

Ein Gewinde mit einem Schraubengewinde herstellen

Nach dem Schneiden muss das Öl vollständig entfernt werden.

Im Video können Sie den Vorgang des Einfädelns mit einem Schraubgewinde gut sehen.

Gewindeschneideisen

Eine Matrize zum Einfädeln von Rohren kann sein:

• runde Form. Zum Gewindeschneiden von Rohren mit verschiedenen Durchmessern werden unterschiedlich große Matrizen verwendet;
• gleiten. Die Verwendung einer solchen Matrize hilft beim Einfädeln von Rohren mit verschiedenen Durchmessern. Für die Schiebematrize wird ein spezieller Halter verwendet.

Diverse Schneideisen

Schneideisen zum Schneiden von Gewinden an Rohren werden häufiger verwendet, da sie kostengünstiger sind.

Bevor Sie mit einer Matrize (Lerka) einen Faden auf ein Rohr schneiden, müssen Sie das Rohr wie oben beschrieben vorbereiten. Dann können Sie den Vorgang selbst nach folgendem Schema durchführen:

1. Wählen Sie mit einem Bremssattel die Matrize mit dem erforderlichen Durchmesser aus.
2. Schmieren Sie das Innere der Lerka und die Oberfläche des Rohrs mit einem beliebigen verfügbaren Material.
3. Befestigen Sie die Platte in einem speziellen Halter. Rohranbohrzangen müssen fest in der Halterung sitzen. Andernfalls stellt sich heraus, dass der Faden uneben ist, was zur Bildung eines Lecks an der Verbindungsstelle führt.
4. der Matrizenhalter dreht sich in die gewünschte Richtung. Nach mehreren Zügen ist es wie im vorherigen Fall notwendig, die angesammelten Chips loszuwerden. Dazu wird das Werkzeug leicht in die entgegengesetzte Richtung gedreht;
5. Nach dem Einfädeln werden das Rohr und das verwendete Werkzeug von Fett gereinigt.

In der Anfangsphase werden Schruppmatrizen verwendet, die das Rohr deutlich durchschneiden, aber keine große Gewindegenauigkeit ergeben. Der letzte Schnitt erfolgt mit einem Schlichtstempel.

Threading mit lerok

Schneiden des Innengewindes

Um ein Innengewinde herzustellen, benötigen Sie:

1. Bereite das Loch vor. Es muss sauber und frei von Beschichtungen oder Fremdablagerungen sein. Das Loch wird geschmiert;
2. Wählen Sie einen Gewindebohrer nach Durchmesser aus.
3. Installieren Sie den Gewindebohrer im Loch, während Sie die Vertikalität der Schneidausrüstung beibehalten. Drehen Sie den Wasserhahn im Uhrzeigersinn.

Verfahren zum Einfädeln in ein Rohr

Zum Anbringen eines Innengewindes sind zwei Gewindebohrer erforderlich: Schruppen und Schlichten. Der Vorbohrer entfernt etwa 70 % der Späne, während der Schlichtbohrer die restlichen 30 % entfernt.

Sie können mit Ihren eigenen Händen einen Faden an einem Metallrohr machen. Dies erfordert den Kauf eines Spezialwerkzeugs und ein wenig Zeit. Die Durchführung von Arbeiten ist nicht nur für Fachleute, sondern auch für normale Benutzer verfügbar.

Überblick über das Gewindewerkzeug

Das Einfädeln von Rohren ist sowohl zu Hause als auch in der Fabrik möglich. Erforderliche Techniken:

• Gewindekämme oder eine Platte mit einer Reihe von festen Messern;
• Matrizen, Köpfe, Gewindebohrer und darauf basierende Werkzeuge;
• Flach- und Rundmatrizen mit Haltern;
• Staffelei industrielles Fräsen;
• Schleifen mit abrasiven Fabrikwerkzeugen.

Kämme zum Einfädeln

Industrieanlagen und Gewindeschneidmaschinen

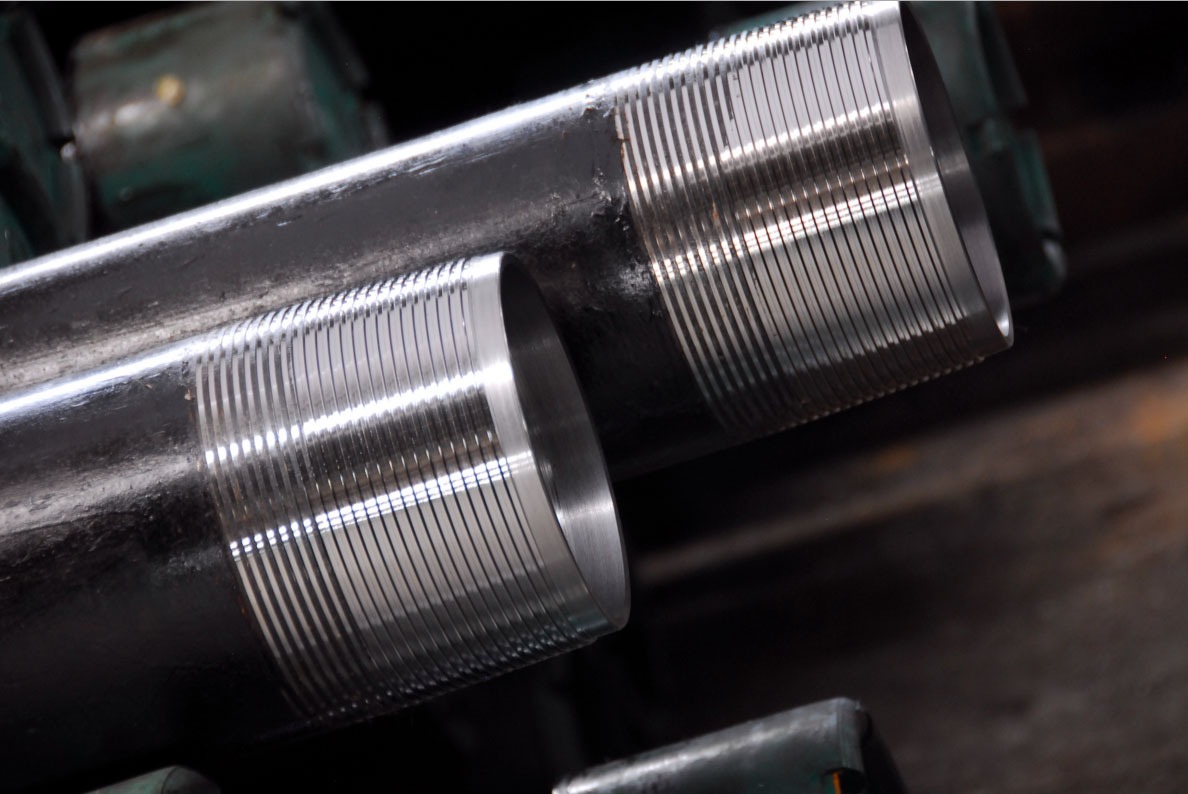

Die Hauptmethode der industriellen Herstellung von Gewinderohren ist das Rändeln mit einem Dreirollenkopf. Dieses Werkzeug zum Gewindeschneiden von Rohren ergibt eine ideale Nutoberfläche, da die Aufrauspäne bei der Bearbeitung des Rohrendes nicht entfernt werden. Das fest in einen Schraubstock eingespannte Rohrende wird im kalten oder erwärmten Zustand zwischen die Wellköpfe gerollt und hinterlässt einen Abdruck auf der Metalloberfläche.Dieser Faden bietet eine ideale Kombination von miteinander verbundenen Knoten: Die Rolle der Dichtung bei solchen Verbindungen ist minimal. Ein manuelles Gewindewerkzeug für Rohre dieser Qualität kann das nicht leisten.

Fadenschneider

Weniger gebräuchlich, aber in privaten Werkstätten und Unternehmen eingesetzt, sind Fräsen, bei dem mit einem speziellen, in den Schraubstock der Maschine eingespannten Kamm Gewinderillen erzeugt werden, und Schleifen. Bei letzterem bilden das sich gegenseitig drehende Rohr und die Schleifscheibe glatte Spiralnuten. Wie beim Gewinderollen kann die Genauigkeit und Gleichmäßigkeit der Steigung, eines der wichtigsten Kriterien für die Arbeitsqualität, nur durch eine professionell kalibrierte Mechanik gewährleistet werden.

Manuelle Methoden

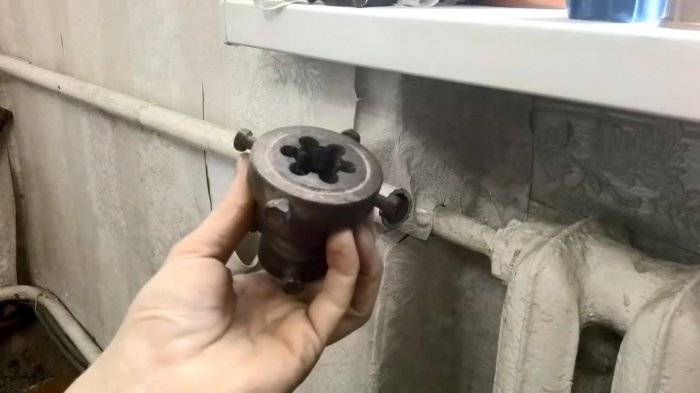

Die beliebteste Art, ein Gewinde zu erzeugen, basiert auf runden Schneideisen aus hochfestem Stahl mit Schneide entlang der Innenkante. Um den Aufwand des Meisters zu reduzieren und den Arbeitsablauf genauer zu steuern, wird der Schneidblock in die Halterung oder Matrize eingesetzt. Dieses Gerät vereinfacht den Prozess und reduziert die Anschaffungskosten eines Werkzeugs: Das Master-Kit enthält einen, seltener zwei Matrizenhalter, in die die erforderlichen Schneiden eingesetzt werden.

Das Einfädeln von Rohren mit einer Stanze ergibt eine größere Genauigkeit als die Kammmethode: Der Winkel der spiralförmigen Rillen ist einfacher zu kontrollieren. Auch beim Auftragen eines langen Fadens müssen Sie keine Schritte unternehmen, dh das Risiko, die Gleichmäßigkeit zu beeinträchtigen, ist minimal.

Set mit Verschlussschrauben unterschiedlicher Durchmesser

An der Matrize oder dem Hebel sind Späneauslässe vorgesehen: Dadurch ist es möglich, Gewinde in einem Durchgang auf ein Kupfer- oder Stahlrohr aufzubringen.Erfahrenen Meistern wird empfohlen, einer solchen Versuchung nicht zu erliegen und für grobe Arbeiten einen Stempel mit ähnlichem Durchmesser auf Lager zu haben. Das Hauptwerkzeug wird also viel langsamer stumpf.

Handwerkzeuge zum Schneiden von Gewinden an Rohren sind nicht für den industriellen Arbeitsumfang ausgelegt.

Werkzeuge zum Gewindeschneiden

Vor Arbeitsbeginn muss ein Werkzeug zum Schneiden von Gewinden an Rohren vorbereitet werden, das folgende Geräte umfasst:

1. Maßband, Bleistift und Bremssattel. Die Montage der Rohrleitung erfolgt nach einem zuvor vorbereiteten Schema. In der ersten Phase müssen Rohre mit einer bestimmten Länge vorbereitet werden, die im Diagramm angegeben ist. Zum Markieren werden ein Maßband und ein Bleistift verwendet. Der Messschieber wird verwendet, um den Durchmesser von Rohren zu messen und das richtige Werkzeug auszuwählen;

Maßband und Messschieber zum Messen von Rohren

Es ist notwendig, die Rohre sehr sorgfältig und genau zu markieren. Jeder Messfehler kann zur Montage eines falschen Designs führen, was dazu führt, dass die Rohrleitung wiederaufbereitet werden muss.

1. Bulgarisch. Das Werkzeug dient zum Schneiden von Rohren nach zuvor angebrachten Markierungen. Anstelle einer Schleifmaschine können Sie eine Bügelsäge verwenden;

Werkzeug zum Schneiden von Metallrohren

1. Schraubstock. Das Auffädeln an Rohren muss deutlich waagerecht erfolgen. Dazu muss das Rohrstück sicher fixiert werden;

Vorrichtung zum Fixieren des Rohres in einer bestimmten Position

1. Motoröl und andere Schmiermittel. Das Einfädeln von Rohren von Hand wird viel einfacher, wenn das Werkzeug und das Rohrende mit speziellen Mitteln geschmiert werden;
2. Schutzbrillen für den Augenschutz. Alle Arbeiten müssen unter Einhaltung aller Sicherheitsvorschriften durchgeführt werden.Beim Schneiden von Fäden können Metallspäne in die Augen gelangen und diese schwer beschädigen, daher ist ein Schutz in Form einer Brille erforderlich;
3. Werkzeug zum Schneiden von Gewinden an Rohren. Es kann eine von drei Optionen sein:

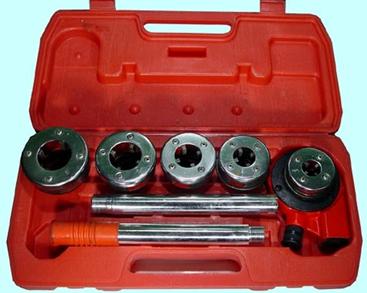

Satz Stanzen zum Schneiden von Fäden in verschiedenen Größen

Matrizensatz und Matrizenhalter

Werkzeuge zum Schneiden von Innengewinden

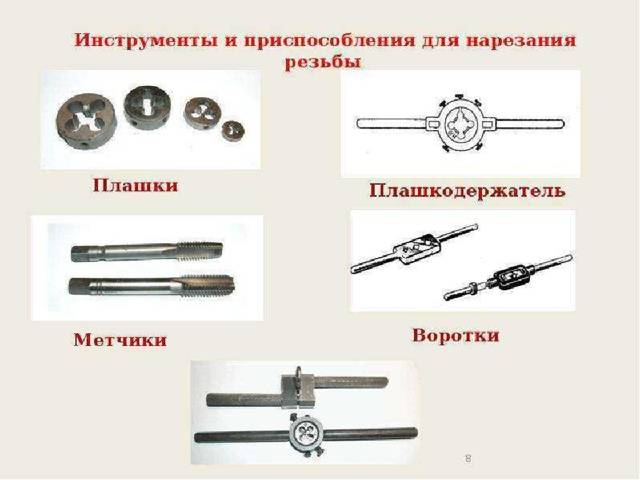

Die Wahl des Werkzeugs sollte sich nach der Art des Gewindes und der Priorität des Handwerkers richten. Zum Anbringen von Außengewinden werden Schneidbacken verwendet, die in einem Schraubbacken oder Backenhalter eingebaut werden. Zum Anbringen eines Innengewindes werden Gewindebohrer verwendet.

Gewindeschneiden von Hand

Alle Arbeiten werden mit einem Würfel oder einer Lerka ausgeführt. Dies sind identische Konzepte und Synonyme. Je nach Ausführung können dies sein:

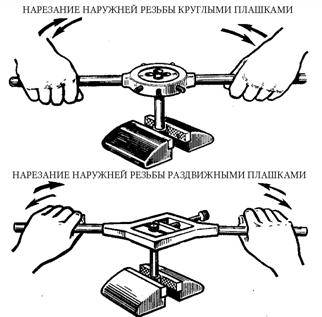

• Verstellbar oder verschiebbar. Normalerweise haben sie mehrere Schneidezähne, deren Abstand verändert werden kann. Sie sind besonders nützlich, wenn das Rohrprofil aufgrund von Verformungen oder Herstellungsfehlern uneben ist, Sie aber trotzdem das Gewinde schneiden müssen. Meistens werden sie in Klupps installiert, die ihnen eine gute Fixierung bieten. Mit Hilfe solcher Produkte können Gewinde in mehreren Durchgängen geschnitten werden, was die Genauigkeit und Qualität erhöht.
• Monolithisch. Sie sind ein kleiner Zylinder mit einem Loch in der Mitte. Ein solches Werkzeug wird in einen speziellen Matrizenhalter eingespannt. Normalerweise mit einer oder mehreren Schrauben befestigt. Mit diesem Werkzeug wird in einem Durchgang geschnitten.
• Kegel. Konzipiert zum Schneiden der oben genannten entsprechenden Gewinde.

Das Ende ist ausgerichtet

Die Lerka wird in Abhängigkeit vom Durchmesser des zu bearbeitenden Rohrs sowie von der Richtung des Gewindes ausgewählt - rechts oder links. Alle Kennzeichnungen sind auf der Verpackung oder direkt auf dem Instrument selbst angebracht. Der gesamte Prozess läuft auf die folgenden Schritte hinaus:

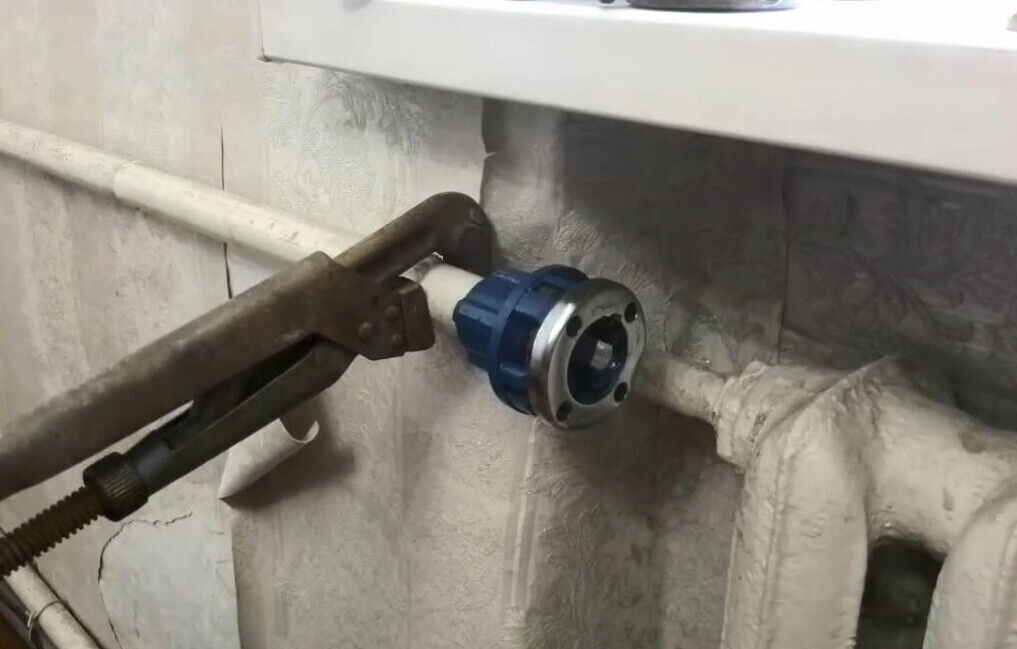

Das Werkstück ist fixiert. Wenn es in keinem System befestigt ist, wird es in einen Schraubstock eingespannt. Wenn an einer Wasserleitung oder einer Heizungsleitung geschnitten wird, müssen Auskleidungen hergestellt werden, um sie zu immobilisieren.
Das Ende des vorbereiteten Rohrabschnitts wird mit Maschinenöl oder -fett geschmiert. Wenn diese Komponenten nicht verfügbar sind, können Sie das verwenden, was zur Hand ist - sogar Schmalz.
Auch die Oberfläche der Werkzeugschneiden wird geschmiert.
An das Ende des Rohres wird ein Matrizenhalter mit einem Griff gebracht. Dies muss genau im rechten Winkel erfolgen. Wesentlich einfacher geht dies mit einem Leitblechhalter.
Gleichzeitig ist es erforderlich, das Gewindeschneidwerkzeug zu drehen und gegen die Düse zu drücken. Kupplung muss stattfinden

Daher ist es wichtig, die ersten 2 Windungen zu schneiden.
Wenn Sie keinen Führungsmatrizenhalter verwenden, müssen Sie ständig darauf achten, dass der Winkel 90° bleibt. Wenn Sie dieser Anforderung nicht nachkommen, kann es zu einer Verzerrung kommen

Dadurch droht das Gewinde zu brechen, das Werkzeug zu beschädigen oder der erforderliche Arbeitsschritt nicht einzuhalten.
Nicht durchgehend schneiden. Dabei entstehen Metallspäne. Zum Entfernen ist eine Drehung in Fahrtrichtung und eine halbe Drehung zurück erforderlich. Dadurch wird der angesammelte Abfall entfernt.
Auf dem Weg dorthin müssen Sie auch Schmierung hinzufügen.
Nach Fertigstellung ist es notwendig, die Lehrka abzuschrauben und erneut zu gehen, um einen abschließenden Eyeliner herzustellen.

Gewindeschneideisen

Klupp-Satz

Das Einfädeln mit einer Stanze folgt dem gleichen Mechanismus. Zusätzlich zu allem ist es bei einigen Produkten möglich, die Schneidezähne nicht nur zu verschieben, sondern auch einzusetzen. In dieser Situation ist es möglich, mit demselben Werkzeug sowohl einen Schlicht- als auch einen Schruppdurchgang durchzuführen. Wenn Sie ein solches Gerät verwenden, müssen Sie in der Anfangsphase sehr vorsichtig sein. Das liegt daran, dass dank des Ratschengriffs mehr Kraft aufgebracht werden kann als bei einer herkömmlichen Lerchhalterung. Wenn Sie ganz am Anfang den Winkel nicht richtig einstellen, können Sie das gesamte Werkstück ruinieren, ohne es zu bemerken. Klupp ist unpraktisch in Fällen, in denen das Rohr bereits installiert ist und nahe an der Wand liegt. Es muss entweder mit einem Keil gebogen werden oder ein Teil des Pflasters sollte ausgehöhlt werden, damit die Düse gut sitzt und sich nicht bewegt.
