So schließen Sie einen Dimmer an: mögliche Schemata + DIY-Anleitung zum Anschließen

Analyse von Anschlussplänen

Die Wahl des Stromkreises hängt von vielen Faktoren ab, einschließlich des Dimmermodells, der Anschlussmethode - separat oder mit Schaltern, der Anzahl der Dimmer oder Beleuchtungsgeräte.

Sie sollten auch einen sehr wichtigen Punkt berücksichtigen: Für Glühlampen, LED-Lampen und Bänder werden unterschiedliche Geräte verwendet, Niedervolt-Halogenlichtquellen.

Testen eines Fernbedienungsdimmers, der an einen LED-Streifen angeschlossen ist. LED-Streifen werden erfolgreich zur Beleuchtung von abgehängten zwei-, dreistöckigen Gipskartonkonstruktionen eingesetzt

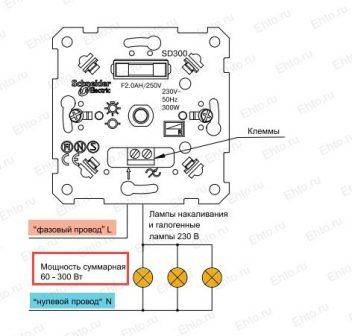

Das einfachste Dimmer-Anschlussdiagramm kann leicht mit dem Schalterinstallationsdiagramm verwechselt werden, da es es wirklich eins zu eins wiederholt.

Die Verkabelung erfolgt je nach Erdungssystem in der Regel mit zwei- oder dreiadrigem Kabel. In neuen Häusern wird empfohlen, einen Draht mit drei Adern zu verwenden - VVGng mit einem Querschnitt von 1,5 mm².

Drei Drähte werden von der Maschine in der Schalttafel gezogen: Masse - zum Metallgehäuse eines Kronleuchters oder einer Lampe, Null - zu den Lampen und Phase - zum Dimmer zum Eingangsanschluss

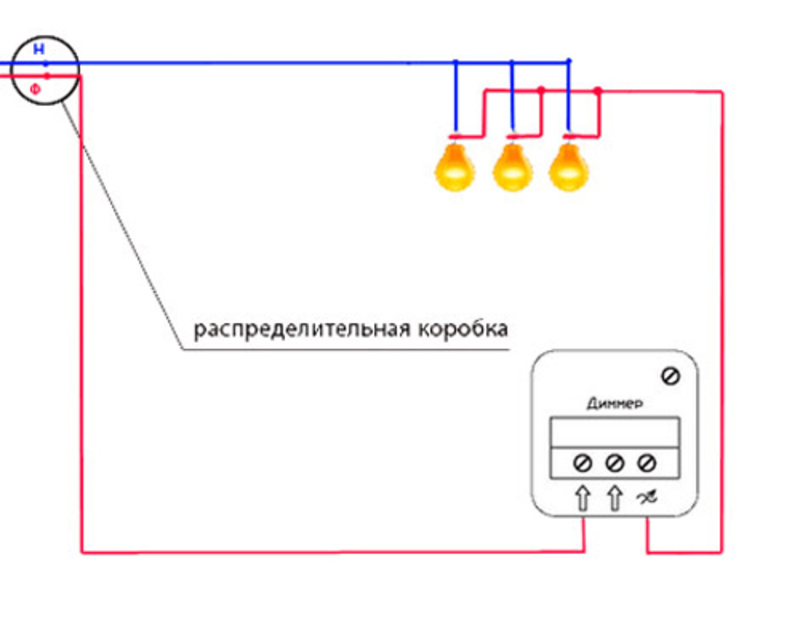

Aber oft hat der Kronleuchter viele Hörner, und der Dimmer wird verwendet, um eine Gruppe von separat angeordneten Lampen zu steuern.

In diesem Fall ist es ratsam, zwei Geräte anstelle von einem zu installieren, damit die Beleuchtungsstärke von zwei getrennten Gruppen gesteuert werden kann.

Der grundlegende Unterschied liegt in der Anzahl der Lastdrähte. Dem Regler wird eine gemeinsame Phase zugeführt, und am Ausgang befinden sich zwei Phasendrähte, die zu verschiedenen Leuchtengruppen führen. Dementsprechend ist Null auch durch Zwei teilbar

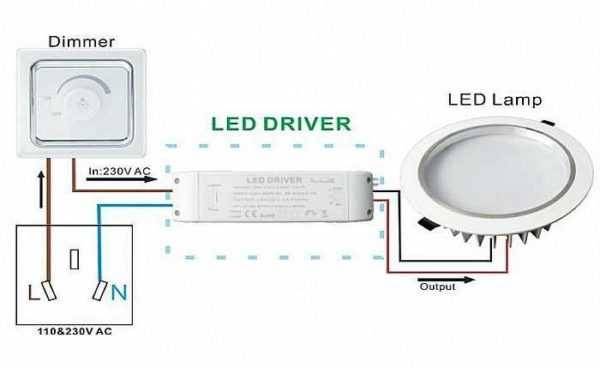

Wie erfolgt der Anschluss, wenn statt der Einstellung der Ansteuerung für konventionelle oder Energiesparlampen die Ansteuerung der LEDs angepasst werden soll?

In der Regel gibt es zusammen mit Bändern oder Lampen sowie einem Dimmer einen Adapter von 220 V auf 12 V. Dies kann ein Netzteil sein, das an eine Steckdose angeschlossen wird.

Beide Drähte vom Konverter werden zum Dimmer gezogen, gemäß dem Diagramm mit den erforderlichen Anschlüssen verbunden und von den Ausgangsklemmen zu einem Beleuchtungsgerät oder mehreren parallel geschalteten Lampen geführt

Gepaart mit oft als Dimmer verwendet ein oder mehrere Walk-Through-Switches - das Stromnetz wird mit einem solchen Kit in puncto Bedienkomfort perfekter.

Der Platz des Schalters wird auf unterschiedliche Weise bestimmt: Er kann zwischen dem Schild und dem Dimmer oder zwischen dem Dimmer und der Lampe stehen.

Das Schema der Durchführungsgeräte weicht vom Standardgerät ab, dies muss beim Anschluss berücksichtigt werden

Das Hauptaugenmerk wird bei beiden Geräten auf den Anschluss der Phasenleiter gelegt. Betrachten Sie schließlich die Anordnung von Kabeln und Klemmen mit einem Standard-Dimmeranschluss - doch ist es das, was im Alltag am beliebtesten ist.

Betrachten Sie schließlich die Anordnung von Kabeln und Klemmen mit einem Standard-Dimmeranschluss - doch ist es das, was im Alltag am beliebtesten ist.

Die einfachste Schaltung, die als Standard für den Anschluss eines Standardreglers dienen kann. Der Phasenleiter wird zum Eingang geführt und vom Ausgang geht die benachbarte Klemme zur Lampe

Die aufgeführten Beispiele sind nur ein kleiner Teil aller möglichen Schemata zur Montage des Geräts. Um eine fehlerfreie Verbindung herzustellen, ist es notwendig, die Anweisungen des Herstellers als Hauptrichtlinie zu verwenden.

Der Hauptzweck und das Wesen des Dimmers

Ein paar Worte darüber, was ein Dimmer ist und wozu er überhaupt benötigt wird?

Dieses Gerät ist elektronisch und wurde entwickelt, um damit die elektrische Leistung zu ändern. Meistens ändern sie auf diese Weise die Helligkeit von Beleuchtungsgeräten. Funktioniert mit Glühlampen und LED-Lampen.

Das elektrische Netz liefert einen Strom, der eine sinusförmige Form hat. Damit die Glühbirne ihre Helligkeit ändert, muss ihr eine abgeschnittene Sinuswelle zugeführt werden. Durch die im Dimmerkreis eingebauten Thyristoren ist es möglich, die Vorder- oder Hinterfront der Welle abzuschneiden. Dies trägt dazu bei, die der Lampe zugeführte Spannung zu reduzieren, was dementsprechend zu einer Verringerung der Leistung und Helligkeit des Lichts führt.

Wichtig zu merken! Solche Regler erzeugen elektromagnetische Störungen. Um sie zu reduzieren, ist in der Dimmerschaltung ein induktiv-kapazitiver Filter oder eine Drossel enthalten

Zweck und Funktionen

Dimmer (auf Englisch Dimmer) werden im Alltag verwendet, um die Helligkeit von Lampen, die Temperatur von Heizgeräten (Lötkolben, Bügeleisen, Elektroherde usw.) einzustellen. Diese Geräte werden auch als Dimmer oder Dimmer bezeichnet, obwohl dies nur eine der möglichen Anwendungen ist. Sie arbeiten am effektivsten mit Glühlampen, wodurch sie ihre Lebensdauer verlängern können, da bei einem Dimmer im Stromkreis die Lampe beim Einschalten mit dem Mindeststrom versorgt wird. Und wie Sie wissen, sind es die Startwürfe, die sie zum Scheitern bringen.

Wie sieht ein Dimmer aus?

Verwenden Sie keine Dimmer mit Trafo- oder Schaltnetzteilen (Fernseher, Radios usw.). Dies liegt an den Besonderheiten des Betriebs des Geräts - am Ausgang sieht das Signal nicht wie eine Sinuskurve aus, sondern nur ein Teil davon (die Spitzen sind mit Schlüsseln abgeschnitten). Wenn eine solche Energie zugeführt wird, fällt das Gerät aus.

Die allerersten Dimmer waren elektromechanisch und konnten nur die Helligkeit von Glühlampen steuern. Moderne können eine Reihe zusätzlicher Funktionen bereitstellen:

• Ausschalten des Lichts mit einem Timer;
• Ein- und Ausschalten der Beleuchtung zu einem bestimmten Zeitpunkt (Präsenzeffekt, verwendet bei langen Abfahrten);
• akustische Steuerung (durch Klatschen oder Sprache);
• Möglichkeit der Fernbedienung;
• verschiedene Betriebsmodi der Lampen - Blinken, Ändern der Lichttemperatur usw.;
• die Möglichkeit der Einbettung in das „Smart Home“-System.

Die einfachsten Dimmer stellen zwar immer noch nur die Helligkeit der Beleuchtung ein, aber diese Funktion erweist sich als sehr nützlich.

Das Funktionsprinzip und die Haupttypen von Dimmern

Bevor Sie ein Dimer installieren, sollten Sie verstehen, wie es im Allgemeinen funktioniert. Das Funktionsprinzip ist in diesem Fall recht einfach. Der Dimmer regelt die Spannungsversorgung der Leuchte im Raum vor. Wenn Sie damit richtig umgehen, kann das Gerät die Spannungsversorgung der Lampe von 0 auf 100 Prozent ändern.

Je niedriger die Spannung angelegt wird, desto geringer ist die Helligkeit der Raumbeleuchtung. Darüber hinaus verfügt dieses Gerät über verschiedene Designvarianten. Es gibt mehrere Parameter gleichzeitig, nach denen moderne Dimmer klassifiziert werden. Lassen Sie uns jeden von ihnen genauer kennenlernen.

Klassifizierung des Dimmers nach Ausführungsart

Aus dieser Sicht werden alle Dimmer in drei große Gruppen eingeteilt, betrachten Sie sie.

1. Modell. Solche Geräte sind zum Einbau in eine Schalttafel bestimmt. Mit ihrer Hilfe können Sie die Beleuchtung an Orten, die als öffentlich eingestuft werden können (dies kann ein Korridor oder beispielsweise eine Treppe, ein Eingang sein), anpassen und einschalten.
2. Monoblock. Vertreter dieser Kategorie werden anstelle eines herkömmlichen Schalters montiert. Deshalb treten Probleme bei der Installation solcher Dimmer mit eigenen Händen oft überhaupt nicht auf. Die Geräte sind sehr beliebt, daher haben sie in letzter Zeit einige Unterarten erworben, die sich in der Art und Weise, wie sie gesteuert werden, unterscheiden.
3. Mit Schalter. Und solche Geräte werden in einer speziellen Box installiert, in der häufig Steckdosen montiert sind.Was das Steuerorgan betrifft, fungiert in diesem Fall die Taste als solche (nicht immer, aber in den meisten Fällen).

Klassifizierung von Dimmern nach Steuerungsverfahren

Wie wir gerade festgestellt haben, können Monoblock-Haushaltsmodelle also mehrere Steuerungsoptionen haben.

1. Rotationsmodelle. Sie haben einen speziellen Drehgriff. Wenn Sie ihn ganz nach links bewegen, wird die Beleuchtung ausgeschaltet, und wenn Sie ihn nach rechts drehen, wird die Helligkeit der Lampen erhöht.
2. Tastaturmodelle. Äußerlich sind sie eine exakte Kopie eines Zweiknopf-Leistungsschalters. Der Zweck der ersten Taste besteht darin, die Helligkeit des Lichts einzustellen, und die zweite darin, es ein- und auszuschalten.
3. Turn-and-Push-Modelle. Sie funktionieren fast nach dem gleichen Prinzip wie rotierende, unterscheiden sich jedoch darin, dass Sie den Griff ein wenig ertränken müssen, um die Beleuchtung einzuschalten.

Am bequemsten sind zu Recht Dimmer mit Fernbedienungsfunktion. Dank der Fernbedienung können Sie die Helligkeit des Lichts von überall im Raum aus regulieren. Darüber hinaus übernehmen einige Modelle auch die Funktion eines Schalters. Jeder hat sein eigenes Dimmer-Anschlussschema, aber dazu später mehr.

Klassifizierung nach Lampentyp

Wir können nur zustimmen, dass die Verwendung unterschiedlicher Regler für jeden bestimmten Lampentyp zumindest seltsam ist. Fakt ist aber, dass moderne Lampen sehr vielfältig sind und eine Vielzahl an Designmerkmalen aufweisen.

Für Glühlampen werden die einfachsten Dimmer verwendet, die nach einem äußerst einfachen Prinzip arbeiten: Die Helligkeit der Beleuchtung der Glühfäden wird durch Ändern der Spannung reguliert.Darüber hinaus können solche Dimmer auch für Halogenlampen verwendet werden, die mit einer Standardspannung von 220 Volt betrieben werden. Schließlich ist das Gerätedatendesign selbst nicht grundsätzlich komplex.

Video - Regeln zum Anschließen von Lampen an einen Dimmer

Aber für Halogenlampen, die mit 12-24 Volt betrieben werden, werden komplexere Dimmer verwendet. Idealerweise sollte ein Abwärtstransformator im Anschlussplan vorhanden sein, aber wenn dies aus irgendeinem Grund nicht möglich ist, können Sie einen Dimmer nach dem Typ eines vorhandenen Transformators auswählen. Wenn letzteres elektronisch ist, benötigen Sie ein Modell mit der Bezeichnung C und beim Wickeln ein mit RL gekennzeichnetes Modell.

Schließlich muss bei LED-Dumps ein spezieller Dimmer verwendet werden, der die Frequenz des Stroms pulsmoduliert.

Video - Ein paar Worte zum Dimmer für LEDs

Am schwierigsten in Bezug auf die Einstellung der Beleuchtungsintensität sind Leuchtstofflampen (oder, wie sie auch genannt werden, Energiesparlampen). Viele glauben sogar, dass solche Beleuchtungsnetze überhaupt nicht gedimmt werden sollten. Aber wenn Sie diesen Leuten nicht zustimmen, dann fügen Sie unbedingt einen elektronischen Starter (oder kurz elektronisches Vorschaltgerät) in die Schaltung ein.

Was ist das

Dimmer sind Geräte, die verwendet werden, um die Helligkeit des Lichts zu reduzieren. Durch Ändern des an die Lampe angelegten Spannungssignals ist es möglich, die Intensität des Lichtstroms zu verringern. Dimmer ist mit verschiedenen Elektrogeräten verwandt, aber meistens wird dieses Konzept als Ergänzung zu Beleuchtungskörpern verwendet. Um fluoreszierende Dämpfe, Quecksilberdämpfe abzudunkeln und andere chemische Prozesse zu kontrollieren, sind speziellere Geräte erforderlich.

Foto - Push-Dimmer

Diese Geräte werden sowohl im Alltag als auch zur Beleuchtung großer Industrieanlagen eingesetzt. Kleine Haushaltsdimmer, zum Beispiel Legrand (Legrand), Schneider Electric (Schneider), Triac, Blackmar, ABB können mit einer Fernbedienung (Funkgerät) ausgestattet werden. Moderne professionelle Heimdimmer werden von einem digitalen DMX- oder DALI-Steuerungssystem gesteuert.

Foto - LED-Streifen und Dimmer

Früher wurden für Energiesparlampen, Leuchtstofflampen und Halogen sogar mechanische Dimmer verwendet, die es ermöglichten, den Lichtstrom leicht zu dämpfen oder umgekehrt zu erhöhen. Das ist sehr praktisch, da Sie das Beleuchtungssystem steuern können. Die Dimmerschaltung am Triac ermöglicht es Ihnen, die Lebensdauer der Lampen zu verlängern, da der Berührungsschalter das Beleuchtungsschema je nach natürlichem Licht oder individuellen Einstellungen ändert.

Vorteile der Verwendung eines Dimmers vom Typ Agate, Jung, Gambit:

1. Energie sparen;
2. Verlängerung der Lebensdauer von Beleuchtungskörpern;
3. Weites Spektrum. Dimmer werden für Staubsauger, Ventilatoren, Lötkolben, Elektromotoren und viele andere elektrische Geräte verwendet.

Moderne Dimmer bestehen aus Siliziumgleichrichtern oder Dioden (SCRs) anstelle von variablen Widerständen. Dadurch können Sie Regler langlebiger machen. Der variable Widerstand führt Leistung als Wärme ab und teilt die Spannung. In diesem Fall schaltet die Gleichrichterdiode zwischen niederohmig und hochstabil, verbraucht sehr wenig Leistung und ist in der Lage, hohe Spannungen zu treiben.

Foto - Dimmer für Beleuchtungssystem

Gerät und Typen

Dimmer werden auf der Basis einer anderen Elementbasis hergestellt. Alle haben ihre eigenen Eigenschaften und Nachteile.Und um zu verstehen, was ein Dimmer ist und wie er funktioniert, müssen Sie herausfinden, woraus ein bestimmtes Gerät besteht. Es gibt also möglicherweise Optionen:

• Basierend auf einem Rheostat (insbesondere einem variablen Widerstand). Dies ist die einfachste, aber auch ineffizienteste Art, die Helligkeit zu steuern. Ein solches Gerät ist sehr heiß, daher ist ein Kühlsystem erforderlich, das einen äußerst geringen Wirkungsgrad hat. Derzeit keine Massenproduktion.

• Elektronische Dimmer basierend auf Triacs, Thyristoren, Transistoren. Diese Geräte können nicht mit Geräten verwendet werden, die Anforderungen an die Form der Stromversorgung stellen, da der Ausgang so etwas wie eine Sinuswelle mit abgeschnittenen Spitzen ist. Es ist auch wichtig zu wissen, dass solche Schaltungen Störungen erzeugen können, die den Betrieb von Funkempfängern oder Geräten stören, die empfindlich auf elektrische Störungen reagieren. Trotz ihrer Mängel werden elektronische Dimmer häufiger verwendet - wegen des niedrigen Preises, der geringen Größe und der Möglichkeit, zusätzliche Funktionen zu implementieren.

• Dimmer basierend auf Spartransformator. Solche Geräte erzeugen eine fast perfekte Sinuswelle, aber sie sind groß in Gewicht und Größe, und es ist viel Aufwand erforderlich, um sie einzustellen. Ein weiterer Punkt: Eine komplexere Schaltung führt zu einer Verteuerung des Reglers. Sie sind jedoch auch auf dem Markt und werden dort eingesetzt, wo keine Funkstörungen auftreten können oder eine normale Form der Versorgungsspannung erforderlich ist.

Bei der Auswahl eines Geräts ist es nicht so wichtig zu wissen, zu welchem ​​​​Typ es gehört, wie wichtig es ist, die Art der Last zu berücksichtigen, an die es angeschlossen wird (Lampen Glühlampen und LED oder fluoreszierend und Haushälter).

Nach Art der Ausführung sind Dimmer:

• Modular zum Einbau in einen Schaltschrank auf einer DIN-Schiene. Sie können diese Art von Dimmer mit Glühlampen, Halogenlampen mit einem Abwärtstransformator verbinden. Zur einfachen Bedienung verfügen sie über eine Fernbedienungstaste oder einen Schlüsselschalter. Solche Geräte sind beispielsweise praktisch, um die Beleuchtung des Hofes und des Eingangstors vom Haus, Flur oder der Haustür aus zu steuern.

• Dimmer an einer Schnur. Dies sind Minigeräte, mit denen Sie die Helligkeit des Scheins von Beleuchtungskörpern einstellen können, die an eine Steckdose angeschlossen sind - Tischlampen, Wandlampen, Stehlampen. Es ist nur wissenswert, dass sie hauptsächlich mit Glühlampen kompatibel sind.

• Zum Einbau in eine Gerätedose. Sie werden in der Montagebox unter dem Schalter (in der gleichen Box) platziert. Kompatibel mit Glühlampen, LED, Halogen-Abwärtswandlern und elektronischen Transformatoren. Sie werden über einen Knopf gesteuert, der oben auf dem Gerät platziert oder mit dem Smart-Home-System verbunden wird.

• Monoblock. Äußerlich ist es einem herkömmlichen Schalter sehr ähnlich, es wird in der gleichen Einbaudose platziert, es kann anstelle eines Schalters verwendet werden. Sie sind in der Phasentrennung enthalten (Diagramme unten). Diese Art hat eine große Artenvielfalt. An welche Lampen ein solcher Dimmer angeschlossen werden kann, sollte auf dem Gehäuse angegeben sein, aber wenn es sich um eine elektronische Schaltung handelt, dann funktionieren sie mit Glühlampen und einigen Halogen- und LED-Lampen (die dimmbar sagen oder ein entsprechendes Zeichen haben). Kann verwaltet werden:

  • Mittels Drehscheibe (Drehdimmer). Das Ausschalten des Lichts erfolgt durch Drehen der Scheibe ganz links. Der Nachteil dieses Modells ist, dass der letzte Beleuchtungswert nicht festgelegt werden kann. Wenn aktiviert, wird die Helligkeit immer auf das Minimum eingestellt.

  • Schwenk-Druck.Im Aussehen sind sie ähnlich, aber das Ein- und Ausschalten erfolgt durch Drücken der Scheibe und die Einstellung durch Drehen.

  • Tastaturen. Optisch sind sie herkömmlichen Schaltern sehr ähnlich. Das Ein-/Ausschalten des Lichts erfolgt standardmäßig durch Umlegen des Schlüssels, und die Einstellung beginnt, nachdem der Schlüssel länger als 3 Sekunden gedrückt gehalten wurde. Es gibt Modelle, bei denen das Ein- und Ausschalten mit einer Taste und die Einstellung mit einer anderen erfolgt.

  • Berühren. Die gesamte Steuerung erfolgt durch Berühren des Bildschirms. Diese Modelle sind am zuverlässigsten - keine mechanischen Teile, es gibt praktisch nichts zu brechen.

In Privathäusern und Wohnungen werden am häufigsten Monoblock-Dimmer installiert. Im Haus kann ein modularer Aufbau noch sinnvoll sein – um die Helligkeit der Beleuchtung im Nahbereich zu verändern und von zu Hause aus steuern zu können. Für solche Fälle gibt es Modelle, mit denen Sie die Beleuchtung von zwei Stellen aus steuern können - Pass-Through-Dimmer (sie funktionieren nach dem Prinzip eines Pass-Through-Schalters).

So schließen Sie einen Dimmer an

Im Allgemeinen wird der Dimmer wie ein herkömmlicher Schalter angeschlossen, es gibt jedoch eine Bedingung: Der Regler darf nur bei einer Phasenunterbrechung eingeschaltet werden (Schalter können sowohl in Phase als auch auf „Null“ eingestellt werden).

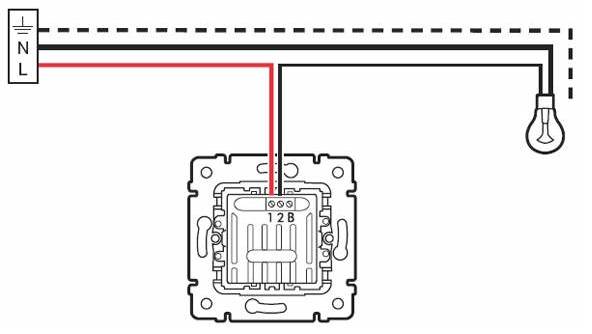

Schematische Darstellung zum Anschließen eines Dimmers

Dimmer werden wie Schalter angeschlossen. Diese beiden Elemente sind in Reihe mit der Last montiert. Der Dimmer kann problemlos anstelle eines herkömmlichen Schalters eingesetzt werden. Schalten Sie dazu den Netzstrom aus, trennen Sie die Drähte von den Klemmen des alten Schalters und installieren Sie an seiner Stelle einen Dimmer. Vereinfacht wird diese Bedienung auch dadurch, dass die Einbaumaße der Dimmer den Maßen einfacher Schalter entsprechen.

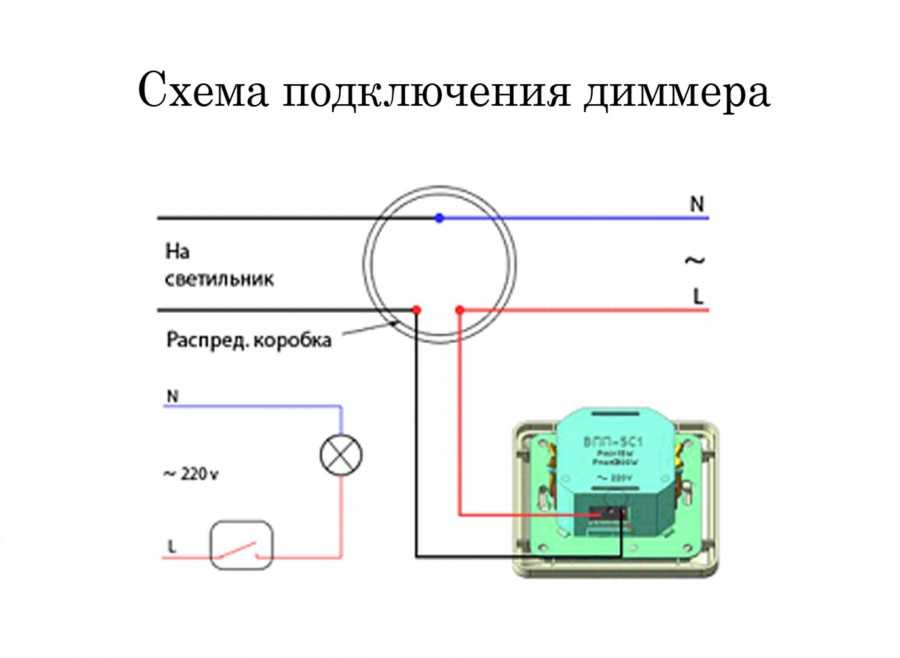

Schematische Darstellung zum Anschließen eines Dimmers

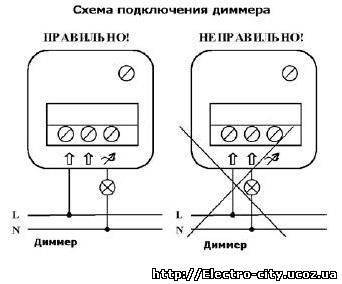

Denken Sie beim Anschluss eines Dimmers an das Stromnetz daran, dass er in die Unterbrechung der Phase (L) und nicht des Neutralleiters (N) einbezogen werden muss.

Schaltung mit Schalter

Solche Schemata sind äußerst praktisch: Sie ermöglichen es Ihnen, die Intensität der Beleuchtung von überall in der Wohnung aus zu steuern. Im Schlafzimmer. Es empfiehlt sich beispielsweise, neben dem Bett einen Dimmer zu installieren – in diesem Fall muss der Nutzer das warme Bett nicht verlassen, um die Lichtintensität zu reduzieren oder zu erhöhen.

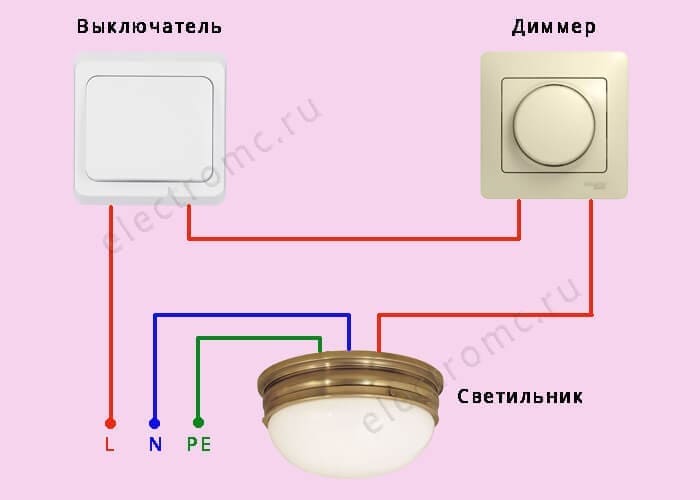

Anschlussplan für einen Dimmer mit Schalter

Ein solches Schema ist geeignet, um in "intelligenten Heim"-Systemen angewendet zu werden. Mit einer effektiven Lichtlenkung können Sie einzelne Raumbereiche oder Innendetails hervorheben. Ein einfacher Schalter ist in der Nähe der Innentür installiert. Sie werden beim Betreten und Verlassen des Raums verwendet - wenn Sie das Licht ein- oder ausschalten müssen.

Installationsschema mit zwei Dimmern

Bei Bedarf können Sie die Lichtintensität an zwei Punkten einstellen. in diesem Fall werden zwei Dimmer installiert und ihre ersten und zweiten Anschlüsse miteinander verbunden. Ein Phasendraht ist mit dem dritten Anschluss eines beliebigen Dimmers verbunden.

Anschlussplan mit zwei Dimmern

Der Draht zur Last kommt vom dritten Anschluss des verbleibenden Dimmers. Als Ergebnis solcher Manipulationen sollten drei Drähte aus der Anschlussdose jedes Dimmers herauskommen.

Einschalten eines Dimmers mit zwei Durchgangsschaltern

Das Funktionsprinzip dieses Schemas ist wie folgt: Ein Schalter ist am Eingang des Raums installiert, der zweite - am anderen Ende der Treppe oder des Korridors. In diesem Fall wird der Dimmer zwischen dem Schalter und der Last im Phasenleiter montiert.

Anschlussplan für einen Dimmer mit zwei Durchgangsschaltern

Zwischen den Gehschaltern kann kein Dimmer installiert werden.

Bitte beachten Sie: Wenn der Dimmer in diesem Stromkreis ausgeschaltet ist, funktioniert keiner der Durchgangsschalter.

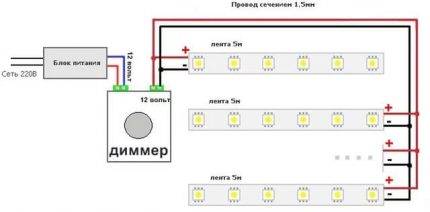

Anschließen eines Dimmers an LED-Streifen und Lampen

Wenn Sie einen Dimmer an den LED-Streifen anschließen, können Sie die Helligkeit seines Leuchtens ändern. Wählen Sie einen Dimmer entsprechend der Gesamtleistung der LED-Streifen.

Bei der Implementierung dieses Schemas mit einfarbigen Bändern wird eine Stromversorgung an einen Dimmer angeschlossen. Die Ausgänge des Dimmers werden unter Beachtung der Polarität des Stroms mit der Last selbst verbunden.

Bei der Verwendung von LED-Streifen mit RGB-Kanälen wird der Dimmer ebenfalls an die Stromversorgung und seine Ausgänge an den Signalcontroller angeschlossen.

Die Leistung des Dimmers sollte in jedem der oben genannten Fälle 20–30 % höher sein als die berechnete Leistungsaufnahme der Bänder.

Bitte beachten Sie: Für die Arbeit mit LED-Lampen und -Streifen sind spezielle Dimmer erhältlich

Video: So ersetzen Sie einen Schalter durch einen Dimmer

Dimmer sind sehr beliebt, und dies ermutigt die Hersteller, diesen Zweig der Instrumentierung aktiv zu entwickeln. Inzwischen haben wir gelernt, wie man Regler für jede Art von Last herstellt, einschließlich solcher mit Transformator-Netzteilen. Aber wenn wir über herkömmliche Glüh- oder Halogenlampen für 220 V sprechen, dann ist der Dimmer für sie ein äußerst einfaches Gerät, und wie der Leser sehen konnte, ist es ziemlich einfach, es selbst zu machen.

(0 Stimmen, Durchschnitt: 0 von 5)

100 Watt Dimmer. Konstrukteur.

Guten Tag. Übersicht des elektrischen Leistungssteuermoduls mit Anwendungsbeispielen. Ich habe dieses Kit gekauft, um die Leistung des Lötkolbens zu ändern.Früher habe ich ein ähnliches Gerät hergestellt, aber für einen Lötkolben ist dieser Dimmer zu groß, sowohl in der Größe als auch in der Leistung, und Sie müssen ihn in einer separaten Box platzieren. Und dann ist mir ein Thema aufgefallen, das in einen Netzwerkstecker eingebaut werden kann, nicht jede Wahrheit, aber man kann es finden. Beschreibung:

PCB-Größe: 2 * 3,3 cm Nennleistung: p = UI; 100 W = 220 V * 0,45 A Modell: 100 W Dimmermodul; Nennleistung: 100 W;

PCB x1 Stück Potentiometer mit Schalter WH149-500k x1 Potentiometergriff x1 Dinistor DB3 x1 Widerstand 2K, 0,25W x1 Triac MAC97A6 x1 Kondensator 0,1uF 630V CBB x1

Meine Größen.

Die Abmessungen der Platine betragen 30x20mm. Tiefe von den hervorstehenden Kontakten des Reglers bis zum Gewinde 17 mm. Befestigungsloch 9,2 mm. Gewindedurchmesser 6,8 mm.

Ich habe eine Menge von zehn Sets bestellt. Jedes Set befindet sich in einer Plastiktüte.

Wenige Details. Variabler Widerstand mit eingebautem Schalter.

Der Schaltplan ist diesem ähnlich, nur die Bezeichnungen sind unterschiedlich.

Das Modul kann in wenigen Minuten gelötet werden.

Die Drähte sind zu dick und lassen die Variable nicht vollständig einrasten. Daher sollten sie natürlich zuletzt gelötet werden, falls sie benötigt werden.

Jetzt müssen Sie eine Gabel aufheben. Ich habe nichts besseres als ein Nokia Ladecase gefunden. Das Gehäuse ist mit Schrauben befestigt, allerdings mit einem kniffligen Schlitz, aber Sie können es mit einem gewöhnlichen flachen Schraubendreher abschrauben.

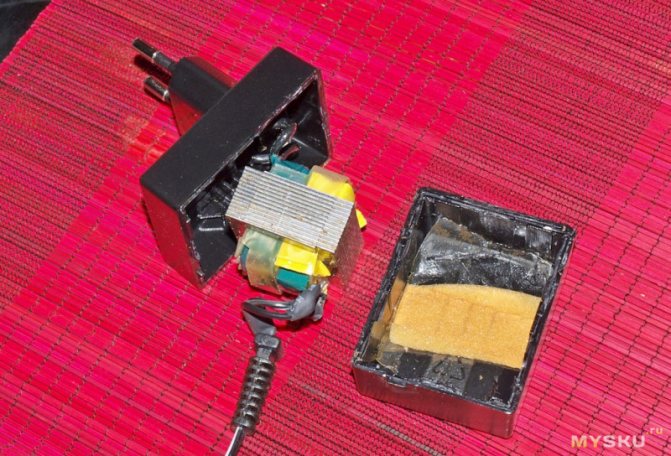

Ich nehme das Innere heraus, mache ein Loch in den Deckel.

Alles, das Gerät ist fertig.

Der Reglerknopf hat die gleiche Textur und Farbe wie der Korpus und erweckt nicht den Eindruck eines Fremdkörpers.

Es bleibt die Last anzuschließen - ein Lötkolben.

Pfützenfederkontakte durch Aufladen mit Säure.

Und ich verbinde den Lötkolbendraht mit dem Dimmer und den Kontakten.

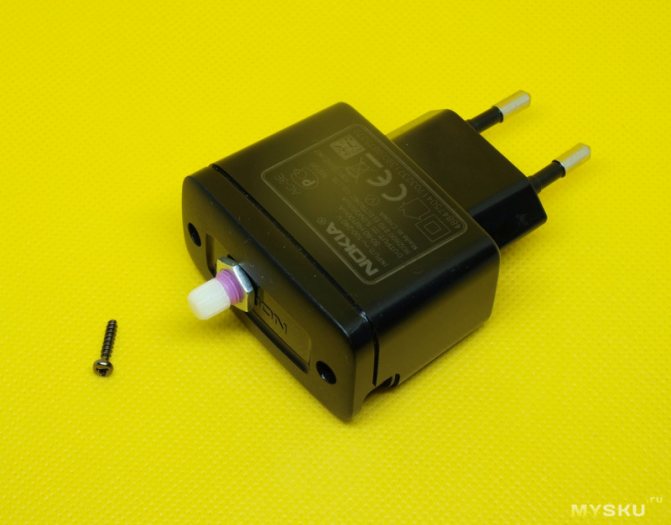

Und das alles habe ich in das Ladecase gesteckt.Der Draht im Gehäuse ließ sich nicht zusätzlich fixieren, er kam ziemlich fest rein.

Jetzt bleibt es, die Temperatur einzustellen. Obwohl der Lötkolben 25 Watt hat, heizt er bis zu 350 Grad auf.

Durch Drehen des Reglers erreiche ich, dass der Stich 270 C beträgt und ordne den Reglerknopf mit einem Zeiger auf die Schraube um, damit es später einfacher zu navigieren ist. Zu diesem Zeitpunkt verbraucht der Lötkolben 16,5 Watt.

Video zur Leistungsanpassung.

Stellen Sie zu Versuchszwecken ein Subjekt in den Ventilator.

Aber hier ist die Geschwindigkeitsanpassung nur in kleinen Grenzen schmerzlos zu bewerkstelligen. Bei ausreichender Drehzahlabnahme beginnen die Motorwicklungen zu summen, zu überhitzen und früher oder später, eher früher, kann der Motor bei einem solchen Betrieb durchbrennen

Nun, und ein Universalregler, an den Sie einen Lötkolben, eine Lampe und einen Lüfter anschließen können. Das Gehäuse wurde von der Stromversorgung aus dem Deck des Telefons genommen. Die Stromversorgung ist am einfachsten - nur ein Abwärtstransformator, der Ausgang ist Wechselstrom. Daher habe ich es ohne Reue demontiert. Durch leichtes Klopfen des Hammers auf das Messer wurde die Hülle entlang der Naht in 2 Teile geteilt.

Eine angenehme Überraschung - der Stecker wird abgeschraubt, was den Vorgang des Selbstmachens erleichtert.

Natürlich müssen Sie ein wenig schneiden.

Die notwendigen Teile passen recht kompakt in den Koffer.

Ich verbinde den Stecker und die Buchse mit Drähten.

Ich lege das alles in den Fall, wo der Dimmer bereits installiert ist. Die Drähte auf dem Foto sind durch Unachtsamkeit falsch gelötet. Der Strom geht bei dieser Beschaltung direkt durch den Kondensator und der Dimmer funktioniert natürlich nicht. Und dann dachte ich - sie haben die Ehe gelegt. Ich habe die Drähte wie erwartet an die mit "220V" gekennzeichneten Kontakte gelötet.

Fertiges Produkt.

Ich benutze einen Dimmer für seinen vorgesehenen Zweck - eine Glühlampe kann geistig abgedunkelt werden.

Während des Betriebs habe ich keine übermäßige Erwärmung des Geräts festgestellt, aber ich habe das Thema für eine Leistung unterhalb der Nennleistung verwendet.

Das ist alles

Vielen Dank für Ihre Aufmerksamkeit

Dimmer mit Schalter

Auch eine etwas kompliziertere Schaltung ist beliebt, aber natürlich gerade für den Einsatz im Schlafzimmer sehr praktisch - an der Phasenunterbrechung vor dem Dimmer wird ein Schalter eingebaut. Der Dimmer ist in der Nähe des Bettes angebracht und der Lichtschalter wie erwartet am Eingang des Zimmers. Jetzt kann man im Bett liegend die Lampen regulieren und beim Verlassen des Zimmers das Licht komplett ausschalten. Wenn Sie ins Schlafzimmer zurückkehren und den Schalter am Eingang drücken, leuchten die Glühbirnen mit der gleichen Helligkeit, mit der sie zum Zeitpunkt des Ausschaltens brannten.

Ähnlich Pass-Through-Switches angeschlossen sind und Pass-Through-Dimmer, die es ermöglichen, die Beleuchtung von zwei Punkten aus zu steuern. Von jedem Einbauort des Dimmers sollten drei Adern in die Anschlussdose passen. Dem Eingangskontakt des ersten Dimmers wird eine Phase aus dem Netz zugeführt. Der Ausgangspin des zweiten Dimmers ist mit der Beleuchtungslast verbunden. Und die beiden verbleibenden Adernpaare sind durch Jumper miteinander verbunden.

Mit leichter Berührung...

Eine andere Art von Dimmer ist Touch. Mit einer leichten Berührung Ihrer Hand können Sie einfach die Beleuchtung steuern und die Drehzahl des Motors ändern. Die Ausgangslast kann beliebig sein - von LED-Streifen bis zu leistungsstarken Strahlern mit mehreren kW. Aber das Schema ist etwas komplizierter.

Das Hauptelement ist der HT7700C/D-Chip. Dies ist ein CMOS-Gerät, das für eine reibungslose Helligkeitssteuerung ausgelegt ist. Der Triac wird mit der erforderlichen Leistung ausgewählt, wobei berücksichtigt wird, dass der Strom an Pin 5 der Mikroschaltung 14 mA beträgt. Versorgungsspannung: 9–12 V. Der Sensor wird über eine Diode an Pin 2 angeschlossen.

Jede Metallplatte oder ein Stück blanker Kupferdraht funktioniert als Sensor. All dies muss gut gemacht werden.

Das Gerät funktioniert so: Die erste Berührung wird eingeschaltet. Die zweite - eine sanfte Abnahme der Helligkeit, die dritte - die Helligkeit wird festgelegt. Vierte Berührung - Herunterfahren.

Wie Sie sehen können, ist es möglich, einen Dimmer mit Ihren eigenen Händen zusammenzubauen. So sparen Sie Einkäufe und probieren sich in der Elektronik aus.
