So schließen Sie eine Glühbirne über einen Schalter an: Diagramme und Verbindungsregeln

Wie ein hintergrundbeleuchteter Schalter funktioniert und funktioniert

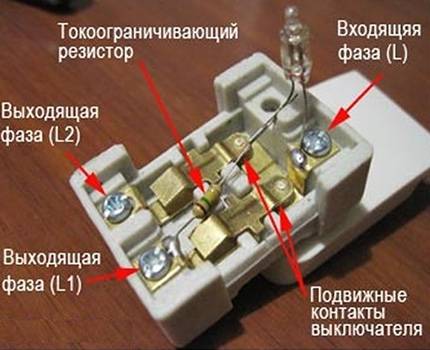

Wir beschreiben den Aufbau des LED-Schalters am Beispiel eines Zweitastengeräts mit Hintergrundbeleuchtung.

Der Mechanismus besteht aus folgenden Elementen:

• ein Eingang, zwei Ausgangsanschlüsse;
• Strombegrenzungswiderstand;
• bewegliche Kontakte.

Das Design umfasst auch ein Gehäuse, eine dekorative Platte und Overlays-Tasten.

Einige Modelle von beleuchteten Schaltern haben eine fertig angeschlossene Beleuchtungsmechanik.Sie produzieren auch Modelle, bei denen die Leiter der Hintergrundbeleuchtung selbst an die Klemmen angeschlossen werden müssen.

Wenn die Kontakte des LED-Schalters geöffnet werden, fließt der durch den Phasendraht fließende Strom zum Widerstand und dann zur LED- oder Neonlampe. Ferner geht die Spannung durch die Beleuchtungsvorrichtung und tritt durch Null aus.

Da die Hintergrundbeleuchtung über einen Strombegrenzungswiderstand angeschlossen ist, fällt die Spannung im Netzwerk ab und es reicht für die Hintergrundbeleuchtung, aber nicht für den Betrieb des Kronleuchters.

So funktioniert der LED-Schalter. Wenn die Beleuchtungslampe durchbrennt oder abgeschraubt wird, ist der Stromkreis offen und die Hintergrundbeleuchtung im Gerät funktioniert nicht (+)

Nach dem Schließen der Kontakte des Schalters fließt der Strom, der sich immer entlang des Stromkreises mit dem geringsten Widerstand bewegt, durch das Netzwerk, das die Beleuchtungslampe speist - in diesem Stromkreis ist die Spannung praktisch Null. Der Strom fließt auch zum Backlight-Schaltkreis, ist aber so gering, dass er nicht einmal zum Betrieb einer Glimmlampe ausreicht.

Die Schaltung enthält einen Strombegrenzungswiderstand und eine LED- oder Neonlampe. Ansonsten entsprechen Aufbau und Anschlusstechnik denen eines konventionellen Gerätes (+)

Andere Systeme Großhandel

Wenn Sie automatische Waffen haben, wird es einfacher. Aber wie erledigt man die Arbeit, wenn es nötig ist?

Um die Verkabelung in der Anschlussdose zu platzieren, müssen Sie die Kabel spannen, die den gesamten Raum versorgen, dann die Drähte, die aus dem Schalter und der Glühbirne kommen.

In einer Korridorsituation bietet dieses Schema die nächste Option zur Beleuchtungssteuerung.

Die ausführende Person muss mit allen verwendeten Werkzeugen umgehen können. In der zweiten leuchten die Glühbirnen in zwei Gruppen auf.

Soll ein Schalter mit zwei Tasten eingebaut werden, wird ein zweiter Konverter benötigt. So schließen Sie einen Doppelschalter für zwei Glühlampen an Das Foto zeigt den Vorgang zum Anschließen von zwei Lampen an einen Zweifachschalter.Nach Ansicht erfahrener Spezialisten ist das Missverständnis bei der Installation dieser Ausrüstung hauptsächlich auf das Fehlen eines Beispiels zurückzuführen.

Dieser Schalter hat sechs Kontakte: zwei Eingänge und vier Ausgänge. In einer Wohnung kann es zum Beispiel eine Gruppe von Strahlern in der Decke sein. Dazu gehören auch Bewegungssensoren.

Nachfolgend finden Sie einige Anschlussdiagramme, die das Vorhandensein von Lampen implizieren. Alle Verdrillungen müssen sorgfältig mit Isolierband isoliert werden.

Lesen Sie ihn unbedingt, ein sehr nützlicher Artikel. Als Ergebnis erhalten wir die Verbindung der Arbeitsleiter der Lampe und der allgemeinen Verkabelung durch den Schalter. Als nächstes bleibt es, alles richtig anzuschließen.
Schaltplan für Glühbirnen in einem selbstgebauten Inkubator

Gerät wechseln

Der Arbeitsteil des Schalters ist ein dünner Metallrahmen mit einem darauf installierten Laufwerk. Der Rahmen ist in einem Sockel montiert. Der Antrieb ist ein elektrischer Kontakt, dh ein Gerät, an dem die elektrisch leitenden Drähte angeschlossen sind. Der Betätiger am Leistungsschalter ist beweglich und seine Position bestimmt, ob der Stromkreis geschlossen oder geöffnet ist. Wenn der Stromkreis geschlossen ist, ist der Strom eingeschaltet. Ein offener Stromkreis macht es unmöglich, Strom zu übertragen.

Der Antrieb sorgt für den Stromfluss oder ein Hindernis im Weg eines Signals, das zwischen zwei festen Kontakten übertragen wird:

• der Eingangskontakt geht von der Verdrahtung in Phase;
• der ausgehende Kontakt wird mit der zur Lampe gehenden Phase verbunden.

Die normale Position des Kontakts am Betätiger impliziert, dass der Schalter ausgeschaltet ist. Die Festkontakte sind zu diesem Zeitpunkt geöffnet, es erfolgt keine Beleuchtung.

Durch Drücken der Steuertaste am Schalter wird der Stromkreis geschlossen. Der bewegliche Kontakt ändert seine Position und die festen Teile werden miteinander verbunden. Auf diesem Weg überträgt das Spannungsnetz Strom zur Glühbirne.

Um die Sicherheit des Systems zu gewährleisten, muss das Arbeitsteil in einem Gehäuse untergebracht werden, das aus Materialien besteht, die elektrischen Strom nicht leiten können. Im Schalter können solche Materialien sein:

• Porzellan;
• Plastik.

Andere Gestaltungselemente schützen den Benutzer direkt:

1. Mit der Steuertaste können Sie den Zustand des Stromkreises mit einer Berührung ändern und ihn auf Wunsch einer Person schließen und öffnen. Durch leichtes Drücken schaltet sich das Licht im Raum ein oder aus.
2. Der Rahmen isoliert den Kontaktteil vollständig, wodurch versehentliche Berührungen und Stromschläge vermieden werden. Es wird auf Spezialschrauben montiert und sitzt dann auf versteckten Riegeln.

Als Hauptmaterial für ihre Herstellung wird Kunststoff effektiv verwendet.

Nachnavigation

Vor- und Nachteile der PV-Schaltung aus 2 Stellen Diese Schaltung hat Vor- und Nachteile.

Wenn wir über die Vorderseite sprechen, dann ist der einzige Unterschied ein kaum wahrnehmbarer Pfeil auf der Auf- und Ab-Taste. Dann können an beiden Stellen sowohl die allgemeine Beleuchtung im Zimmer als auch die Lampen am Bett ein- und ausgeschaltet werden.

Das Gegenteil ist auch wahr. Zweifach-Durchgangsschalter: Anschlussplan Um die Beleuchtung von zwei Lampen oder Lampengruppen von einem Schalter aus von mehreren Stellen aus zu steuern, gibt es Zweifach-Durchgangsschalter.

Bei Schaltern, genau wie in den Abbildungen gezeigt, befindet sich der gemeinsame Eingangsanschluss für Phase oder Null auf einer Seite des Gehäuses und 2 Ausgangsanschlüsse auf der anderen. Wenn Sie nun die Taste des zweiten Schalters drücken und auch dessen Position ändern, wird der Stromkreis wieder geöffnet und die Lampe erlischt. Sie können sich mit dem Beleuchtungssteuerungsschema von drei Stellen im folgenden Anschlussdiagramm auf diese Weise vertraut machen sieht so aus: Wie Sie auf dem obigen Foto sehen können, ist der Hauptunterschied bei der Beleuchtungssteuerung zwischen der Steuerung von 2 und 3 Stellen das Vorhandensein von ein Kreuzschalter und mehr verbundene Drähte in der Anschlussdose. Welches Kabel eignet sich am besten zum Anschluss von Walk-Through-Schaltern?

So schließen Sie einen Durchgangsschalter an - einen 3-stelligen Leuchtensteuerkreis

Wie Sie wahrscheinlich bereits verstanden haben, hat ein einpoliger Durchgangsschalter zwei feste und einen Wechslerkontakt. Was ist der Unterschied zwischen einem Durchgangsschalter und einem normalen Schalter? In all diesen Fällen werden Durchgangsschalter neben den Türen installiert. Beim Drücken einer Taste schalten die beweglichen Kontakte gleichzeitig von einem Paar fester Kontakte auf ein anderes Paar um.

Du gehst ins Schlafzimmer und machst das Licht an der Tür an. Vier PVs werden wie oben beschrieben mit Kreuzschaltern verbunden.Das am häufigsten in Betracht gezogene Lichtsteuerungssystem wird in öffentlichen und industriellen Räumen verwendet, und zwar: in langen Korridoren, Tunneln, Durchgangsräumen, dh in Räumen mit zwei Türen, die gleichermaßen als Eingang und Ausgang dienen, in Treppenläufen und andere Orte. Zweitens kann etwas anderes erforderlich sein, was aus den spezifischen Optionen zum Anschließen von Geräten deutlich wird.

Anwendungsbereich von Pass-Through-Schaltern Die Installation und der Anschluss eines Pass-Through-Schalters ist bei der Steuerung von Beleuchtungssystemen in den folgenden Fällen nützlich: wenn es große Korridore oder Durchgangsräume gibt; bei der Steuerung von Beleuchtungsgeräten am Eingang zum Zimmer und direkt neben dem Bett; bei der Installation von Beleuchtung in großen Industrie- und Industriegebäuden; steuern Sie ggf. die Beleuchtung im Nebenraum; bei Vorhandensein von Treppen, die mehrere Stockwerke verbinden, in den meisten Fällen in Hüttenräumen und so weiter. Der Hauptunterschied zwischen den oben genannten Drähten besteht in der Art der Isolierung und der Art der Leiter. Das schematische Bild zeigt, dass, wenn das Licht eingeschaltet ist, es durch Drücken einer der Tasten ausgeschaltet wird. Die Lichtsteuerung erfolgt mit Hilfe von Schaltern: Für eine Lichtquelle, eine gewöhnliche Glühbirne oder mehrere Lampen gibt es einen Schalter.

Rückansicht verschiedener Typen von Durchgangsschaltern Das Foto zeigt die Rückansicht des Verdrahtungszubehörs. Wie alles organisiert sein sollte, siehe Bild.
Anschluss einer Durchgangsschalter-Lichtsteuerung von 3 Stellen

Schaltplan für zwei Glühbirnen

Einzelschlüsselschalter

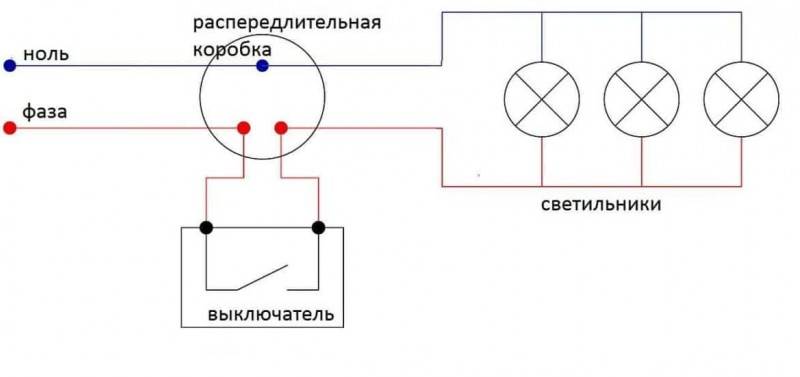

Das Anschließen von zwei Glühlampen an einen Schalter erfolgt nach dem Standardschema, der einzige Unterschied besteht darin, wie die Lichtquellen selbst angeschlossen sind. Mit einem Ein-Knopf-Schaltgerät ist es möglich, gleichzeitig zwei Leuchten gleichzeitig zu steuern, egal wie sie miteinander verbunden sind, parallel oder in Reihe.

Die Hauptsache, an die Sie sich erinnern sollten, ist, dass empfohlen wird, den Öffnerkontakt auf die Phase und den mit der Glühbirne verbundenen Draht direkt auf Null zu legen. Im umgekehrten Fall funktioniert die Schaltung natürlich auch, aber wenn Sie eine durchgebrannte Lichtquelle ersetzen, müssen Sie die gesamte Stromversorgung des Raums oder Bereichs ausschalten, da es sich um das Potenzial handelt, das durch die Phase fließt Leiter, der den menschlichen Körper beeinflusst. Die Phase lässt sich einfach mit einem handelsüblichen Anzeige-Schraubendreher oder einem Tester ermitteln.

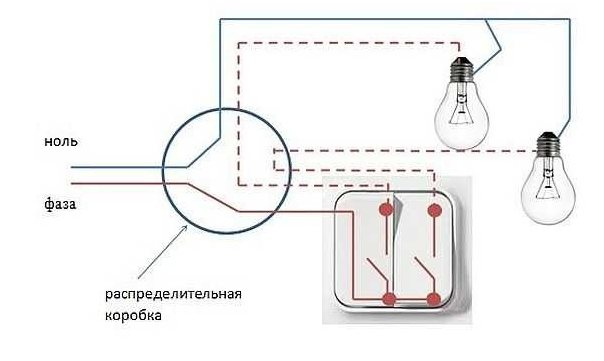

Zweigangschalter

Wenn mit dem Anschluss von zwei Glühbirnen an einen Ein-Tasten-Schalter alles klar ist, ziehen Sie einen Schalter mit zwei Tasten und seine Bedienungs- und Verbindungsmerkmale in Betracht. Es hat einen gemeinsamen Kontakt und zwei ausgehende, die zu einer separaten Last gehen. In diesem Fall muss die gesamte Installation über die Anschlussdose erfolgen, was den Anschluss neuer Beleuchtungskörper oder die Fehlersuche weiter vereinfacht. Die Verdrahtung zum Schalter erfolgt mit dreiadriger Leitung, die Verdrahtung zu den Einbauten und zur Einspeisung der Versorgungsspannung mit zweiadriger Leitung.

Mit einem Doppelschaltgerät lassen sich zwei Lichtquellen, egal welcher Art, separat ansteuern, Hauptsache auch hier ist die Strombegrenzung im Stromkreis nicht zu vergessen. Je nach Stärke des im Beleuchtungskreis fließenden Stroms müssen Sie den Schalter selbst und den Kabelabschnitt auswählen.

Das folgende Video zeigt deutlich, wie zwei Lampen an einen Doppelschalter angeschlossen werden:

Durch Schalter

Das Anschließen von zwei Glühbirnen an einen Durchgangsschalter wird verwendet, wenn lange Korridore und Tunnel beleuchtet werden. Dazu müssen sie paarweise verwendet werden, da sonst die Bedeutung ihrer Verwendung verloren geht. Hier ist ein schematisches Diagramm für eine solche Verbindung. Die gesamte Installation muss auch über die Anschlussdose erfolgen:

Die gesamte Essenz des Anschließens von zwei oder mehr Lampen an einen Durchgangsschalter wird im Video bereitgestellt:

Ist es möglich, eine Steckdose an den Schalter anzuschließen?

Ein vollwertiger gemeinsamer Betrieb von Steckdose und Schalter, wenn ersterer von letzterem versorgt wird, ist praktisch nicht möglich. Es gibt jedoch einige Varianten, um sie zu verbinden. Betrachten wir sie im Detail.

Steckdose statt Schalter

Sie können beispielsweise eine Steckdose anstelle eines vorhandenen Schalters installieren, wenn Sie eine Reihe von vorübergehenden Reparaturen oder Dekorationen der Räumlichkeiten mit elektrischen Geräten durchführen oder eine Glühbirne an einem Träger anschließen müssen. In diesem Fall müssen Sie die folgende Reihe von Aktionen ausführen:

1. Schalten Sie die Maschine aus - schalten Sie das Netzwerk aus. Vor der Arbeit müssen Sie mit einer Sonde sicherstellen, dass an den Kontakten keine Spannung anliegt.
2. Demontieren Sie den Schalter und lösen Sie die Verkabelung, die zu ihm führt.
3. Demontieren Sie die Basis des Schalters und installieren Sie an seiner Stelle eine Steckdose und verbinden Sie ihre Kontakte mit den freigelegten Drähten.
4. Als nächstes müssen Sie die Abdeckung des Schaltkastens entfernen und die Drähte des ehemaligen Schalters von den Adern trennen, die zur Glühbirne führen.
5. Verbinden Sie einen der Leiter von der neuen Steckdose mit der Phase, den anderen mit Null und schließen Sie sie mit einer Isolierschicht, bringen Sie die Drähte von der Lampe vorübergehend zusammen und isolieren Sie sie.
6. Schließen Sie die Abdeckung des Verteilermoduls, schalten Sie den Unterbrecher ein.
7. Überprüfen Sie die Steckdose, indem Sie beispielsweise einen Stecker mit Adapter und eine Glühbirne einstecken. Leuchtet sie auf, ist die Schaltung korrekt aufgebaut.

Doppelschalteranschluss

Ein Zweifachschalter kann auch an eine Steckdose angeschlossen werden, um elektrische Geräte darüber mit Strom zu versorgen. In diesem Fall funktioniert jedoch nur eine Taste. Der Aktionsalgorithmus lautet wie folgt:

1. Das Stromnetz muss vor der Arbeit stromlos gemacht werden. Überprüfen Sie die Kontakte unbedingt mit einer Messsonde.
2. Installieren Sie eine Steckdose mit zwei daran angeschlossenen Drähten.
3. Als nächstes müssen Sie den Schalter zerlegen und den Eingang und einen der beiden Ausgangsdrähte lösen.
4. Schließen Sie einen Buchsendraht an den Eingangskontakt (Phase) an.
5. Verbinden Sie den zweiten Leiter der Steckdose (Null) mit einer der Ausgangsadern des Schalters (die zuvor getrennt wurde) und isolieren Sie.
6. Nach dem Öffnen des Deckels des Schaltkastens muss der Neutralleiter für eine der Glühlampen getrennt und an den Leiter angeschlossen werden, der am Ausgang des Schalters getrennt und mit dem Neutralleiter der Steckdose verdrillt wurde.
7. Alle Kontaktverbindungen sind isoliert, Abdeckungen an Schalter, Steckdose und Verteilermodul sind geschlossen.
8. Der Leistungsschalter wird eingeschaltet und die korrekte Funktion des Stromkreises wird überprüft.

Arten von Lampen und Schaltern

Bevor Sie direkt mit der Installation fortfahren, müssen Sie klar verstehen, dass es verschiedene Arten von Glühbirnen gibt, die sowohl direkt als auch über Vorschaltgeräte oder Gleichrichter-Abwärtsgeräte an das Netzwerk angeschlossen sind. In jedem Fall hat jeder von ihnen seine eigene Betriebsspannung und -leistung, von der auch der Strom abhängt.

Arten von künstlichen Lichtquellen, die im Alltag häufig verwendet werden:

• Glühlampen und Halogen, das Funktionsprinzip ist das gleiche, nur bei einigen gibt es ein Vakuum und bei anderen gibt es spezielle Halogendämpfe, die die Lebensdauer erhöhen.
• Lumineszierend, sowie ihre Sorte, die sogenannte Haushälterin und Natrium.
• LED, Arbeiten an LED-Systemen und an den Eigenschaften einer Halbleiterdiode, einen Lichtstrom zu emittieren.

Die Haupttypen von Lichtschaltern zur Steuerung der Beleuchtung können unterteilt werden in:

1. Einschlüssel, Zweischlüssel, Dreischlüssel usw.
2. Kontrollpunkte.

Jeder Lampentyp hat seine eigenen Eigenschaften und Anschlussmuster, auch wenn sie an denselben Schalter angeschlossen sind.

So schließen Sie den Schalter richtig an

Um Elektrogeräte richtig anzuschließen, müssen Sie die einfachen Betriebs- und Sicherheitsregeln beachten:

• Beginnen Sie niemals mit der Arbeit, wenn Sie nicht sicher sind, dass keine Spannung im Netz vorhanden ist;
• Ein neutraler Draht kommt immer zu einem Kronleuchter oder einer Glühbirne;
• An den Schaltgeräten muss immer die Phase anliegen.

Diese Bedingungen müssen unbedingt eingehalten werden, falls es also während des Betriebs erforderlich ist, die Glühbirne auszutauschen.

Dann wird ein Elektriker beim Auswechseln einer Lampe, wenn er versehentlich stromführende Teile berührt, nicht von einem elektrischen Strom getroffen. Da die Lampe nicht mit Phasenspannung versorgt wird, wenn der elektrische Schalter ausgeschaltet ist.

Allgemeine Grundsätze für die Montage von Lichtschaltern

Die Installation eines einfachen Beleuchtungssystems und von Steuergeräten erfolgt während der Reparaturarbeiten im Raum. Bei verdeckter Verkabelung wird das Kabel vor der Feinbearbeitung in Blitze verlegt und Plätze für die Installation von Schaltern vorbereitet.Gleichzeitig erfolgt das Schalten von Schaltern, Beleuchtungseinrichtungen und Versorgungsleitungen in Montageabzweigdosen. Solche Boxen können sich in speziellen Nischen in den Wänden, im Boden versteckt oder hinter einer (abgehängten) Spanndecke befinden.

In einigen Fällen, beispielsweise in Holzhäusern, verbieten die Vorschriften die Installation von versteckten Kabeln. Daher wird in solchen Räumlichkeiten die Installation nach Fertigstellung der Räumlichkeiten offen durchgeführt (unter Verwendung von Kabelkanälen oder speziellen Wellrohren).

Das allgemeine Prinzip des Anschließens von Schaltern ist in den meisten Fällen dasselbe: Der Schalter dient zum Unterbrechen der Phase auf der Leitung, und die Null wird direkt an der Lampe durchgeführt. Warum Phase und nicht Null? Diese Anforderung wird ausdrücklich in der PUE angegeben, die besagt, dass die Möglichkeit, einen Neutralleiter zu unterbrechen, ohne die Phase zu trennen, ausgeschlossen werden sollte. Dies steht in direktem Zusammenhang mit Sicherheitsmaßnahmen beim Betrieb von Beleuchtungseinrichtungen. Wenn das Gerät mit dem Schalter vom Netz getrennt wird, darf es nicht unter Spannung stehen, damit es gefahrlos repariert oder die Lampe gewechselt werden kann.

Der Einbauort der Schalter, die die Beleuchtung steuern, wird nach den Gewohnheiten der zukünftigen Nutzer und der Raumkonfiguration gewählt. Im Allgemeinen wird die Installation von Schaltern in einer Höhe von 90 cm über dem Boden akzeptiert. Dies liegt daran, dass sowohl ein Kind als auch ein Erwachsener einen solchen Schalter bequem verwenden können.

Bei der Planung der Installation von Schaltern ist es am besten, Schaltpläne in der Anschlussdose und einen Plan mit der Position von Lichtpunkten und Steuergeräten zu erstellen sowie Markierungen direkt an den Wänden anzubringen. Dies hilft, Fehler zu vermeiden.

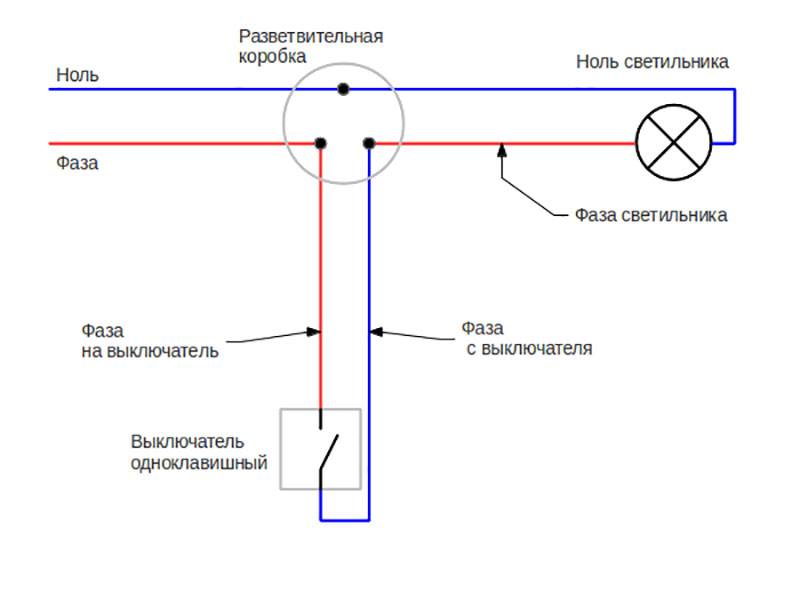

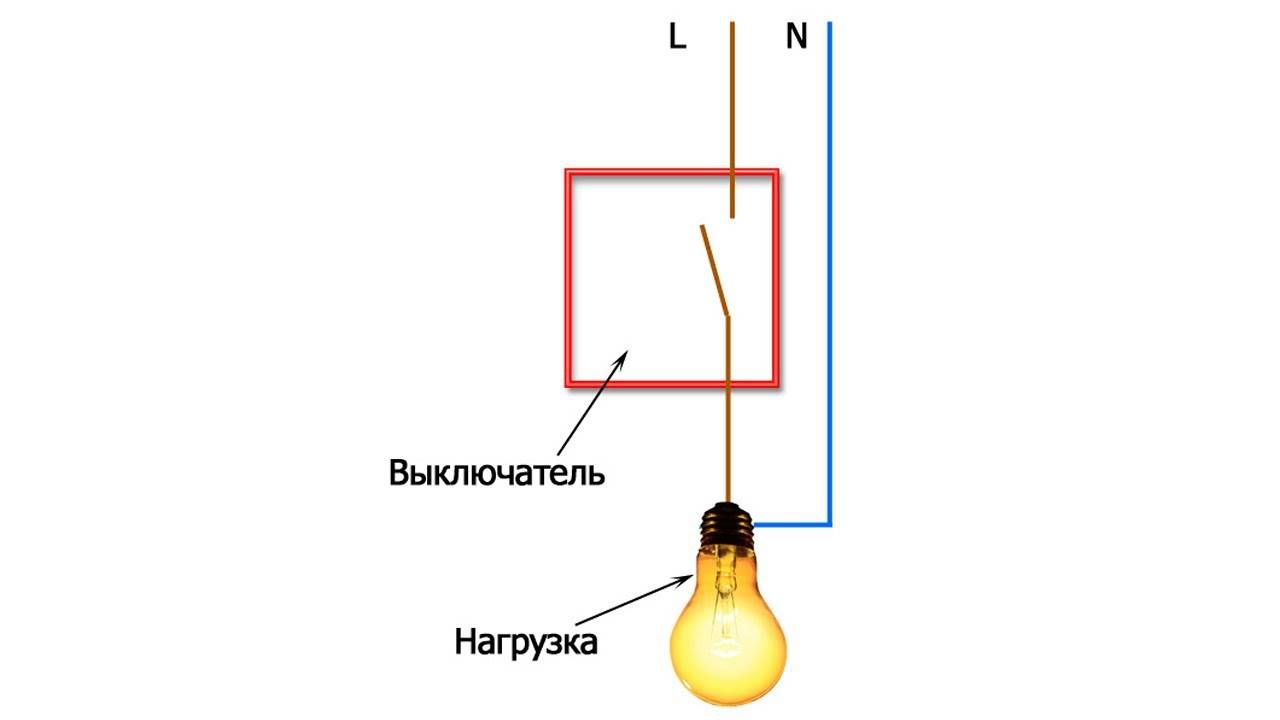

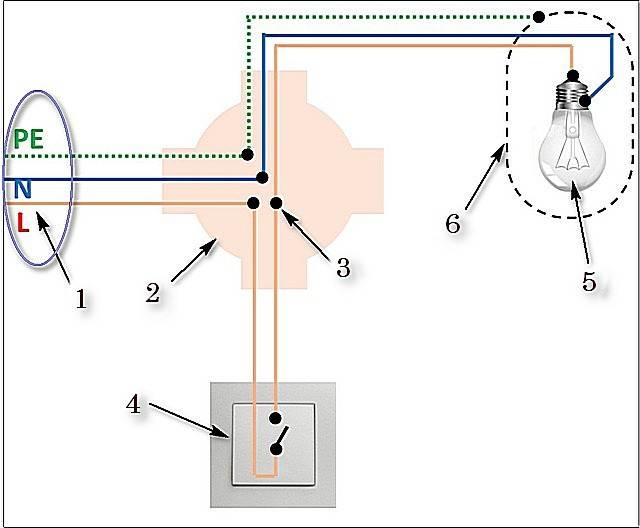

Schaltplan für einen Schalter und eine Glühbirne

Bei Modellen der alten Baugruppe kann es jedoch fehlen. Manchmal ist es auch notwendig, einen Schalter zu installieren, damit er die Beleuchtung in mehreren Räumen gleichzeitig einschalten kann.
Das vom Elektrogerätehersteller bereitgestellte Schaltbild impliziert immer eine Phasentrennung. Dies sind alle wichtigen Punkte beim Anschließen einer Glühbirne und eines Schalters. Wir nehmen den braunen Außenleiter des Eingangs und verbinden ihn mit einem beliebigen Leiter, zum Beispiel auch mit dem braunen, der zum Schalter führt.
Sie sind sehr bequem in langen Korridoren oder auf Treppen zu verwenden. Zunächst sollten Sie den Raum spannungsfrei schalten und Maßnahmen ergreifen, um ein versehentliches Einschalten der Maschine zu verhindern.
Es wird empfohlen, vor der Installation die Anweisungen zum Anschließen des Schalters an die Leuchte zu studieren, um Fehler von Anfängern zu vermeiden. Jeder Kontakt ist mit einem Phasenleiter einer der Lampen verbunden. Der weitere Anschlussvorgang unterscheidet sich nicht vom Anschluss der Installation eines herkömmlichen 2-Tast-Schalters. Ein Mauerschlitzer schneidet die Blitze für die Montagedrähte.
Der Satz des Beleuchtungsgeräts hat einen Abschluss von drei Drähten: Null- und Zweiphasen. Wie man sie verbindet. Das heißt, 4 Drähte sollten in der Anschlussdose enthalten sein - Eingang, zwei Ausgänge und vom Schalter. Anschließen eines Kronleuchters an einen einzelnen Schalter Der einfachste Weg, einen Kronleuchter anzuschließen.

Schaltplan der Schalter, Steckdosen und Lampen.

Der Anschluss des Schalters erfolgt in einem Phasenbruch. Aber Sie können das Problem radikal lösen: 1. Schützen Sie sich zusätzlich vor dem versehentlichen Einschalten der Maschine durch andere Personen

Es ist notwendig, auf die Anzahl der Drähte zu achten, die aus der Decke herausragen: zwei oder drei.Wenn Sie die Arten von Schaltern genauer verstehen möchten, können Sie den Artikel Arten von Schaltern lesen.

Ich denke, jeder von Ihnen kennt diese Art von Schaltern, da sie überall verwendet werden. Als Ergebnis haben wir die Phase, die zur Lampe geht, geschaltet. Klemmen Sie die anderen zwei Phasendrähte in eine Klemme oder setzen Sie eine Brücke. Normalerweise wird ein zweifacher Schalter verwendet, um zwei Lampen mit Strom zu versorgen, aber es gibt Situationen, in denen Sie nur ein Beleuchtungselement mit Strom versorgen müssen, dh einen Zweig erstellen müssen.

Bei der Installation eines Einfachschalters benötigen Sie eine zweiadrige Leitung und ein Schaltgerät. Die Berechnung ist abhängig von der Leistung der im Haus verwendeten Geräte und der Versorgungsspannung. Sie können Wago-Klemmenblöcke für die entsprechende Anzahl anzuschließender Drähte verwenden. Schließen Sie die Lampen paarweise an das System an - in Reihe und dann parallel. Ein Merkmal seiner Konstruktion ist das Vorhandensein von zwei Ausgangsklemmen, von denen jede unabhängig voneinander mit dem Eingangsphasenausgang verbunden werden kann.
WIE MAN DIE WAND WAND MIT DEM ELEKTRISCHEN SCHALTER VERBINDET

DIY beleuchteter Schalter

Beim Betrieb von elektrischen Geräten stellt sich manchmal heraus, dass es in manchen Räumen schön wäre, eine Schalter-Hintergrundbeleuchtung zu haben. Dazu ist es nicht erforderlich, ein Gerät zu kaufen - Sie können das alte unabhängig verbessern.

Was wird dafür benötigt:

• herkömmlicher Schalter;
• LED mit beliebigen Eigenschaften;
• 470-kΩ-Widerstand;
• Diode 0,25 W;
• das Kabel;
• Lötkolben;
• bohren.

Beginnen Sie mit einem Lötkolben, die Schaltung zusammenzubauen.Die Kathode der Diode (mit einem schwarzen Streifen markiert) ist mit der Anode der LED verbunden (die Anode hat ein längeres Bein). Der Widerstand wird an den Pluspol der LED und an den Draht gelötet, der als Verbindung zum Schalter dient. Der zweite Draht ist mit der Kathode der LED verbunden.

Wenn kein Widerstand mit geeigneter Leistung zur Hand ist oder nicht genügend Platz für die Platzierung vorhanden ist, kann er durch zwei Widerstände mit geringerer Leistung ersetzt werden, indem sie in Reihe geschaltet werden (+)

Als nächstes verbinden Sie alles mit dem Ein-Aus-Mechanismus. Der Phasenleiter, der zur Lampe führt, wird zusammen mit einem der Drähte, die zur LED führen, an die Klemme angeschlossen. Der andere Draht wird zusammen mit dem Phasendraht, der Strom aus dem Netz liefert, an die Eingangsklemme angeschlossen.

Es ist notwendig, die freiliegenden Drahtabschnitte sorgfältig zu isolieren und zu verhindern, dass die Leiter das Gehäuse berühren, dies ist besonders wichtig, wenn es sich um Metall handelt. Sie prüfen den Anschlussplan des hinterleuchteten Schalters auf Funktionsfähigkeit wie folgt: Der Schlüssel, den Kontakt schließend, bringt den Kronleuchter oder die Lampe zum Leuchten, im ausgeschalteten Zustand leuchtet die LED-Lampe

Wenn die Schaltung korrekt funktioniert, können Sie die Leuchte in das Gehäuse einbauen

Der Anschlussplan des hinterleuchteten Schalters wird wie folgt auf Funktionsfähigkeit überprüft: Der Schlüssel, der den Kontakt schließt, lässt den Kronleuchter oder die Lampe leuchten, und die LED-Lampe leuchtet, wenn sie ausgeschaltet ist. Wenn die Schaltung korrekt funktioniert, können Sie die Leuchte in das Gehäuse einbauen.

Um die Beleuchtung zu sehen, wird die LED-Lampe in die Bohrung oben am Gehäuse herausgeführt. Dies ist nicht erforderlich, wenn das Gehäuse leicht ist - das Licht wird es durchbrechen.

Der Schalter kann mit einer Neonlampe beleuchtet werden.Die Schaltung verwendet eine HG1-Gasentladungslampe und jede Art von Widerstand mit einem Nennwert von 0,5-1,0 MΩ mit einer Leistung von mehr als 0,25 W (+)

So schließen Sie einen Doppelschalter an

Das Anschlussschema eines Doppelschalters für zwei Glühlampen ist ein Anschluss des Schalters an einen gemeinsamen Phasenkontakt. Da kommen zwei Kabel raus, die zu den Lampen gehen. Jedem seine eigene Kontur.

Ein gemeinsamer Draht, der mit Null verbunden ist, verlässt den Kronleuchter. Auf ähnliche Weise können Sie einen Zweikreis-Kronleuchter an einen Doppelschalter anschließen. Dazu reicht es aus, zwei Drähte vom Kronleuchter zum Schaltkasten zu führen.

Vom elektrischen Schalter sind auch zwei Drähte mit verschiedenen Schlüsseln verbunden. In der Box werden sie mit den Drähten der Lampe verbunden. Ebenso wird ein Doppelschalter mit zwei Glühbirnen verbunden.

Der einzige Unterschied besteht darin, dass anstelle eines Kronleuchters zwei Glühbirnen verwendet werden, die parallel geschaltet sind. Auf die gleiche Weise ist das Anschlussdiagramm eines Zweifachschalters organisiert.

Daraus können wir schließen, dass die Schaltung zum Anschluss eines Schalters an zwei Glühbirnen technisch nicht kompliziert ist. Und eine ähnliche Schaltung, mit der es ebenso einfach ist, den Kronleuchter an einen Doppelschalter anzuschließen.

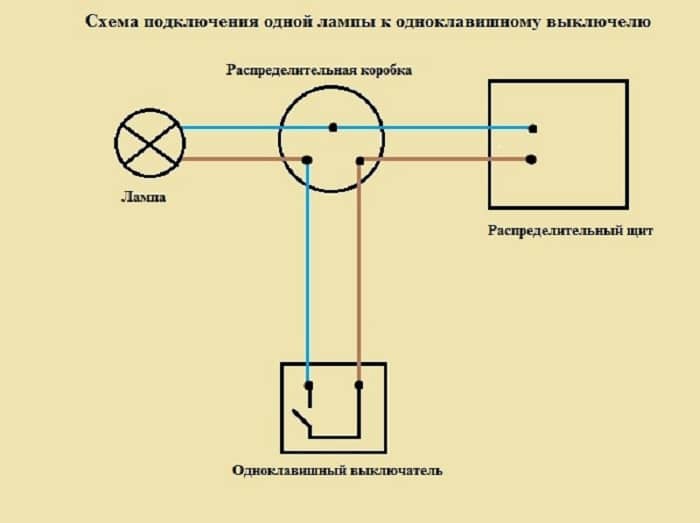

Schritt-für-Schritt-Anleitung zum Anschließen eines Einfachschalters

Auf ähnliche Weise können Sie einen Zweikreis-Kronleuchter an einen Doppelschalter anschließen. Die Methoden zum Verdrillen von Litzen- und Massivleitern sind ähnlich, weisen jedoch einige Unterschiede auf. Die Phase erfolgt zunächst auf Pause, an beiden Tasten, dann wird sie in einer vorgegebenen Aussparung fixiert.In Elektrogeschäften gibt es jetzt ein riesiges Sortiment an Drähten und Kabeln. Nehmen Sie also gleich eines mit, damit jede Ader eine eigene Farbisolierung hat, z. B. rot und blau.
Es ist sehr praktisch, wenn es zweifarbig ist, zum Beispiel ist der Phasendraht rot und der Nulldraht blau. Zusammenfassend können wir den Schluss ziehen, dass die Schaltung zum Anschließen eines Schalters an eine Glühbirne aus einem Satz Drähten, einer Glühbirne und einem Schaltgerät besteht.
Das kann ein Wasserkocher oder beispielsweise ein Staubsauger sein.
Sie sind besonders relevant für Kronleuchter mit mehreren Lampen.
Mit einer Erdungszange klammern wir uns vorsichtig an den oberen Teil der Verdrillung, bringen die Elektrode von unten dazu, berühren sie kurz, erreichen die Zündung des Lichtbogens und entfernen sie. Beim Einführen nur eines einadrigen Leiters wird die Lasche gebogen und klemmt den Draht.
Vor dem Verdrillen werden die Drähte verzinnt: Eine Schicht Kolophonium oder Flussmittel wird aufgetragen. Der Durchgangsschalter schaltet beim Drücken der Taste den Kontakt 1 zwischen den beiden anderen - 2 und 3.

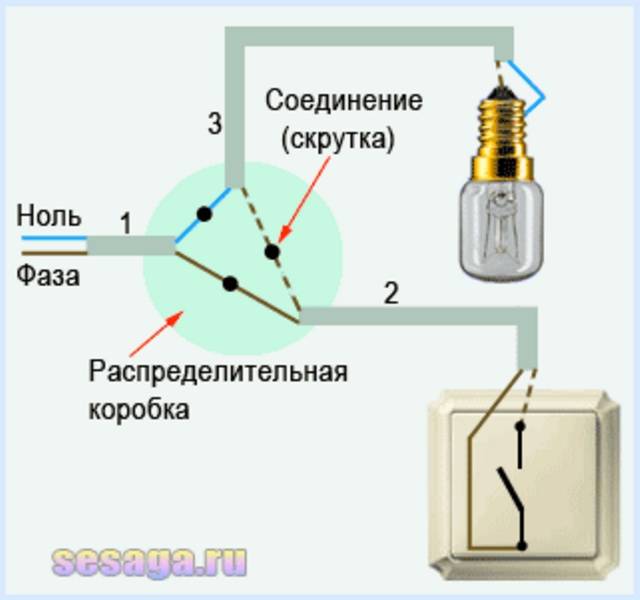

Anschlussdiagramm eines Schalters in einer Anschlussdose Das direkte Anschließen eines Kabels an eine Lampe oder einen Schalter ist ganz einfach - es bedarf keiner Erklärung. Ihr Stromverbrauch ist höher als der einer einfachen Glühbirne, und daher können sich dünne Drähte erhitzen, was unerwünscht ist.
Wie schließe ich einen Single-Gang-Schalter an? So installieren Sie es in einer Steckdose?

Schlussfolgerungen

Der Schalter ist eine obligatorische Komponente, über die der Benutzer die Lampe steuern kann. Zu Hause werden verschiedene Arten von Schaltern verwendet - mit einer Taste und mehreren, Durchgang und Kreuz, mit einem Dimmer und einem Bewegungssensor. Sie werden auch nach der Art der Installation klassifiziert. Am häufigsten werden Overhead- und Einbaugeräte mit einer und zwei Tasten verwendet.

Der Schaltplan für einen Schalter mit Glühlampe ist in allen Fällen ähnlich. Der Schalter wird in einer Phasenunterbrechung des Stromkreises platziert. Alle Arbeiten werden gemäß den oben genannten Anweisungen und Schemata unter Einhaltung der Sicherheitsvorschriften durchgeführt. Nach der Installation müssen Sie die Funktionsfähigkeit der Schaltung überprüfen.
