So schließen Sie einen Pass-Through-Switch an: Analyse der Schaltkreise + Schritt-für-Schritt-Anleitung zum Anschließen

Dreipunkt-Lichtschaltkreis

Im vorherigen Abschnitt wurde das Ein- und Ausschalten von Strom an zwei Punkten betrachtet: Die Schaltung ist sehr einfach.

Nun, wenn Sie das Licht von drei Punkten aus ein- und ausschalten müssen? Ein solches Problem entsteht, wenn man versucht, in einem mehrstöckigen Gebäude Licht zu sparen und gleichzeitig nicht im Dunkeln die Treppe hinaufgeht. Darin ist nichts Schwieriges.Sie benötigen jedoch einen zusätzlichen Schalter und keinen Pass-Through, sondern einen Kreuzschalter.

Reis. 3 Kreuzschalterschaltung

Mit einem Crossover-Schalter kann die Phase von jedem Eingang zu jedem Ausgang übertragen und die Schaltung zwischen jedem Eingangs-Ausgangs-Paar getrennt werden. Mit einem Kreuzschalter und zwei Durchgangsschaltern können Sie von diesen Punkten aus beispielsweise auf einer Treppe in einem dreistöckigen Haus einen Licht-Ein / Aus-Schaltkreis zusammenbauen:

Abb. 4 Schema zum Ein- und Ausschalten des Lichts von drei Punkten aus

Abbildung 4 zeigt die Position der Schalter, in denen das Licht eingeschaltet ist. Durch Klicken auf eine Taste auf einem dieser Schalter schalten wir das Licht aus. Danach lohnt es sich, an einem beliebigen Schalter eine Taste zu drücken - das Licht leuchtet auf.

Und wenn die Stockwerke nicht drei, sondern fünf, sechs sind? Sie können die Schaltung so zusammenbauen, dass das Licht von jedem Stockwerk aus ein- und ausgeschaltet wird.

Es werden immer nur zwei Schalter benötigt: am Anfang und am Ende der Kette. Zwischen ihnen setzen Sie Kreuzschalter. Ein Beispiel für ein Diagramm für ein vierstöckiges Treppenhaus ist in Abb. 5 dargestellt.

Reis. 5. Schema zum Ein- und Ausschalten des Lichts von vier Punkten aus

Bewaffnet mit Bleistift und Papier können Sie verschiedene Optionen zeichnen und sicherstellen, dass das Drücken einer beliebigen Taste auf einem beliebigen Schalter zu einer Änderung der Situation führt: Das Licht geht aus, und wenn das Licht aus war, leuchtet es auf.

Diese wunderbare Schaltung kann wachsen, wenn weitere Kreuzschalter hinzugefügt werden.

Egal wie viele Kreuzschalter mit vier Kontakten, es sollten nur zwei Durchgangsschalter vorhanden sein: am Anfang und am Ende.

Wo wird der Schalter eingesetzt?

Neben Organisationen, wie oben erwähnt, ist eine solche Lösung für Treppenläufe relevant, ergänzt um ein Zeitrelais.Allerdings ist das Relais auf eine gewisse Zeit ausgelegt, unabhängig davon, ob es der Person gelungen ist, die Treppe hinaufzusteigen oder nicht. Das bedeutet, dass ein System mit einem zusätzlichen temporären Sensor nicht ganz bequem ist, obwohl die Schalter das Leben im Allgemeinen viel einfacher machen.

Um also die Treppe für 4 Etagen zu beleuchten, genügt es, den Schalter auf der ersten zu drücken. Und am Ende der Bewegung die Treppe hinauf schalten Sie alle Lampen mit einem Klick im obersten Stockwerk aus.

Grundlegende Verbindungsfehler

Der häufigste Fehler wird bei der Bestimmung des gemeinsamen Anschlusses gemacht. Einige Benutzer glauben, dass unabhängig vom Schema der richtige Link dort ist, wo es nur einen Kontakt gibt. Die so zusammengebaute Schaltung funktioniert nicht richtig, die Schalter darin hängen voneinander ab

Dabei ist zu beachten, dass sich bei Switches unterschiedlicher Hersteller die gemeinsame Klemme an unterschiedlichen Stellen befinden kann. Daher sollten Sie immer das bereitgestellte Diagramm überprüfen oder die Links mit einem Tester aufrufen.

Wenn alles richtig gemacht ist und die Schaltung immer noch nicht richtig funktioniert, kann der Grund die falsche Wahl des Switches sein, vielleicht sind nur 2 Standardgeräte im Netzwerk installiert.

Der nächste beliebte Fehler bei der Installation ist das falsche Einführen von Zwischengeräten in den Stromkreis. Oft sind 2 Drähte von Schalter Nr. 1 mit dem Eingang verbunden und von Schalter Nr. 2 beide mit dem Ausgang. Die Schaltung funktioniert nicht, da die Kontakte über Kreuz verbunden werden müssen. Bei solchen begehbaren elektrischen Schaltern ist das Anschlussschema fast immer auf dem Gerät selbst angegeben.

Austausch eines herkömmlichen Schalters unter dem Tor

Beim Betrachten eines Fotos eines Pass-Through-Switches im Netzwerk wird deutlich, dass die Unterschiede dieses Typs zum Üblichen minimal sind. Wenn also ein paar gewöhnliche Elemente auf Lager sind, können sie leicht in ein verbessertes Aussehen umgewandelt werden. Vor allem, wenn es um Bestandsgeräte geht. So sparen Sie nicht nur Stromkosten, sondern auch den Kauf zusätzlicher Geräte.

Die Anleitung zum Herstellen eines Durchgangsschalters aus einem Standardschalter impliziert das Vorhandensein eines Paars von Schaltgeräten, die von derselben Firma hergestellt werden, und ein Freigabeformat (Schlüsselform, Größe, Farbe). Darüber hinaus benötigen Sie eine Single-Key- und eine Two-Key-Variante.

Hierbei ist darauf zu achten, dass der Zwei-Tasten-Gerätetyp über Klemmen verfügt, die einen Platzwechsel ermöglichen. Dies ist wichtig, um einen unabhängigen Prozess des Schließens und Öffnens des Netzwerks sicherzustellen. Mit anderen Worten, in einer Position des Schlüssels wird das erste Netzwerk eingeschaltet, in einer anderen Position das zweite.

Mit anderen Worten, in einer Position des Schlüssels wird das erste Netzwerk eingeschaltet, in einer anderen Position das zweite.

Der Aktionsalgorithmus sieht folgendermaßen aus:

• Bestimmen Sie am Befestigungspunkt mit einer Sonde, welcher der in der Wand (über der Wand) verlaufenden Drähte der Phasendraht ist, und markieren Sie ihn mit einer Farbe, dies erleichtert den Installationsvorgang.
• Wenn das Element aktiv und nicht neu ist, muss es stromlos gemacht und entfernt werden (Kontaktklemmen und jede Inbusschraube lösen);
• Öffnen Sie auf der Rückseite des entfernten Geräts die Klemmen am Gehäuse und entfernen Sie die elektrische Komponente.
• Mit einem dicken Schraubendreher (Schlitztyp) werden die Federdrücker vorsichtig vom Rahmen entfernt, um eine Beschädigung der Elemente zu vermeiden.
• derselbe Schraubendreher hebelt die Zähne an den Enden des herausgezogenen Mechanismus;
• Einer der beweglichen Wippkontakte am elektrischen Teil muss um eine volle Umdrehung (180 °) gedreht werden.
• eine der gemeinsamen Kontaktflächen abschneiden (ohne nachträgliche Isolierung);
• bringen Sie die entfernten Elemente an ihren Platz zurück;
• Wenn es sich um ein aktives Element handelt, müssen Sie es an seiner ursprünglichen Stelle installieren.
• den Schlüssel vom Einschlüsselschalter abziehen und auf die montierte Struktur stecken;
• Installieren Sie den zweiten Schalter am geplanten Kontrollpunkt und verbinden Sie ihn mit dem ersten dreiadrigen Kabel.
• Verbinden Sie den Stromkreis in einer Anschlussdose.

Bei in Reparatur eingebauten Schaltern kann das Vorhandensein eines verbesserten Schalters konstruktiv berücksichtigt werden. Wenn wir über eine autonome Änderung von Kontrollpunkten für ein elektrisches Gerät sprechen, wird der Prozess komplizierter.

Nach dem Einbau der betrachteten Schaltertypen, egal ob werksseitig oder eigengefertigt, kann es zunächst aufgrund einiger Ausstattungsmerkmale der Geräte zu Verwechslungen im Gebrauch kommen, da anhand der Schlüsselstellung nicht mehr ersichtlich ist, ob die Gerät ein- oder ausgeschaltet ist.

Außerdem ist das Netzwerk nicht gleichzeitig von beiden (allen) Kontrollpunkten aus verfügbar. Zu einem bestimmten Zeitpunkt muss der Befehl von einem Punkt aus gegeben werden. Die anfängliche Ungewohntheit wird jedoch die Vorteile der Installation nicht außer Kraft setzen.

Verdrahtungsmethode wechseln

Bevor Sie mit der Installation des Schalters beginnen, müssen Sie wissen, dass die internen Kabelbefestigungen im Gerät unterschiedlich sein können. Es gibt zwei Umschaltmethoden.

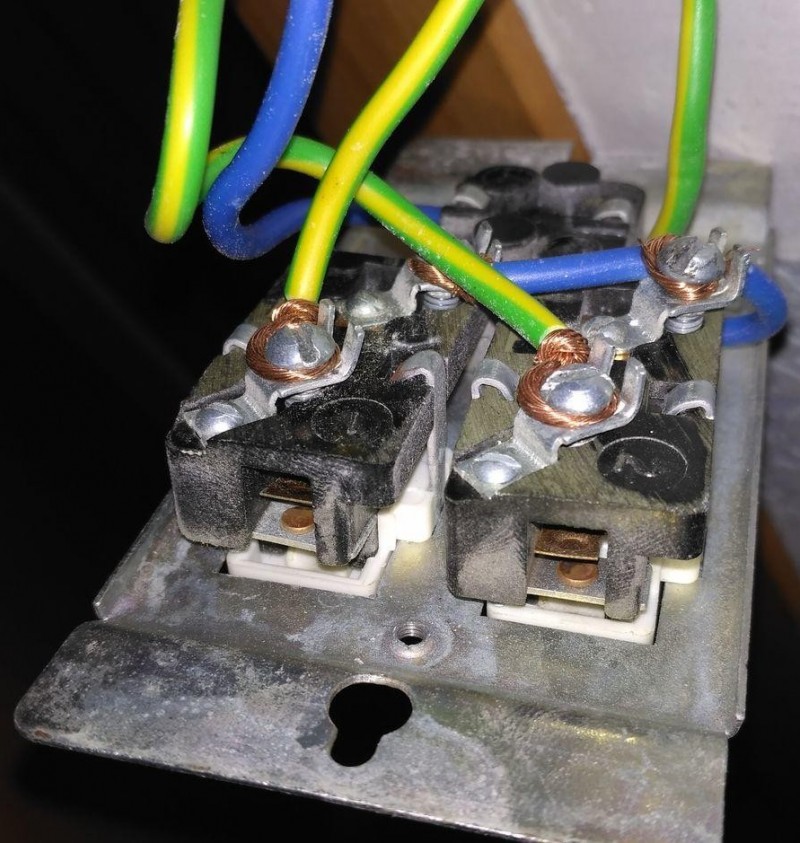

Schraubklemme

Der Schraubkontakt wird mit einem Schraubendreher angezogen.Vorläufig werden etwa 2 cm des Drahtes von der Isolierung gereinigt, dann wird er unter der Klemme angeordnet und befestigt

Es ist äußerst wichtig, dass kein Millimeter Isolierung unter der Klemme verbleibt, da sie sonst zu schmelzen beginnt, was sehr gefährlich ist.

Die Schraubklemme wird am besten für Aluminiumdrähte verwendet, die dazu neigen, sich zu erhitzen und zu verformen. Um zur Arbeitsfähigkeit zurückzukehren, reicht es aus, den Kontakt (+) festzuziehen.

Diese Verbindung eignet sich besonders gut für Aluminiumdrähte. Sie erwärmen sich im Betrieb, was schließlich zu Verformungen führt. Der Kontakt beginnt sich in diesem Fall aufzuwärmen und zu funken.

Um das Problem zu lösen, reicht es aus, die Schraube festzuziehen. Die zwischen den beiden flachen Kontaktplatten eingelegten Drähte "fallen in Position" und das Gerät arbeitet ohne Hitze oder Funken.

Nicht-Schrauben-Klemme

Stellt den Kontakt mit der Druckplatte dar. Ausgestattet mit einem speziellen Knopf, der die Position der Platte einstellt. Der Draht wird 1 cm abisoliert, danach in das Kontaktloch eingeführt und geklemmt. Der gesamte Vorgang ist sehr schnell und einfach.

Die schraublose Klemme ist sehr einfach zu installieren, weshalb Experten Elektrikern empfehlen, mit Klemmen dieser Art zu arbeiten.

Das Design des Anschlusses gewährleistet eine hohe Zuverlässigkeit der resultierenden Verbindung. Klemmen ohne Schrauben werden am besten für Kupferverdrahtung verwendet.

Es muss zugegeben werden, dass Schraub- und Nicht-Schraubklemmen ungefähr die gleiche Zuverlässigkeit und Qualität der Verbindungen bieten. Die zweite Option ist jedoch einfacher zu installieren. Es sind seine erfahrenen Experten, die die Verwendung für unerfahrene Elektriker empfehlen.

Namhafte Hersteller von elektrischen Durchgangsschaltern

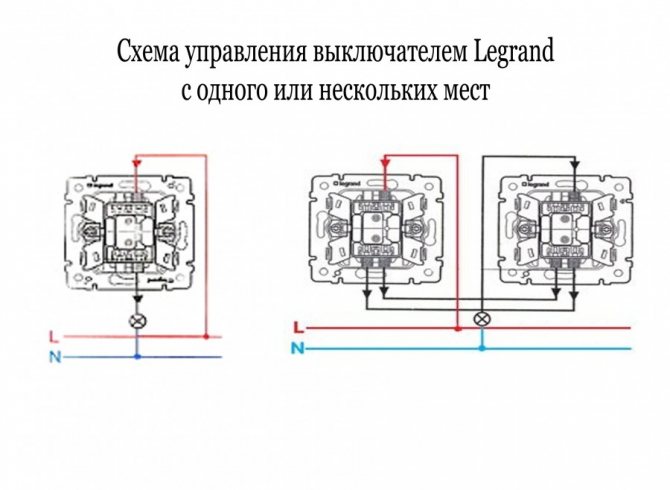

Die gängigsten Schalter sind Produkte der Marke Legrand (Legrand). Die Schalter bestehen aus hochwertigen Materialien, haben ein stilvolles, lakonisches Design, sind einfach zu installieren und für ihre flexible Preispolitik bekannt. Das Lineup hat viele Angebote - von günstigen bis zu teuren Optionen. Unter den Mängeln führten die Benutzer die Notwendigkeit an, den Installationsort anzupassen.

Lezard ist eine Tochtergesellschaft von Legrand mit Sitz in China. Von den Eltern hat Lezard nur das Design geerbt, die Qualität der verwendeten Produkte und Materialien unterscheidet sich deutlich vom Original.

Ein weiterer wichtiger Player auf dem Markt ist die Marke Wessen, die Teil der Unternehmensgruppe Schneider Electric ist. Schalter werden nach den neuesten Entwicklungen auf neuen Geräten hergestellt und entsprechen den europäischen Qualitätsstandards. Die Geräte ermöglichen den Austausch des Schalterrahmens ohne komplette Demontage.

Makel, ein türkischer Hersteller von elektrischen Netzwerkgeräten für den Innenbereich, beliefert den Markt seit vielen Jahren mit hochwertigen und sicheren Schaltern, die obendrein über ein stilvolles Design verfügen. Ingenieure haben die Möglichkeit entwickelt, Geräte anzuschließen, ohne die Anschlussdose zu beeinträchtigen, was den Installationsprozess erleichtert und die Sicherheit des weiteren Betriebs garantiert.

Sorten von Schaltern

Kreuzschalter werden je nach Bauart in 2 Typen eingeteilt: Tastatur- und Drehschalter.

Tastaturen

Schalter dieses Typs werden am häufigsten verwendet.

Schlüsselschalter, es ist richtiger, sie Schalter zu nennen, unterbrechen einen Stromkreis und schließen einen anderen. Herkömmliche Schalter öffnen oder schließen nur einen Stromkreis.Äußerlich unterscheiden sie sich praktisch nicht. Von der Rückseite sind sie nur durch die Anzahl der Kontakte zu unterscheiden:

• ein herkömmlicher Einzelschlüssel hat 2 Kontakte;
• am Kontrollpunkt -3;
• am Kreuz - 4.

Schlüsselschalter können 1, 2 oder 3 Tasten haben. Mehrtastenschalter sind so konzipiert, dass sie mehrere Stromkreise unabhängig voneinander steuern können.

Schwenkkreuz

Schalter dieser Art werden seltener verbaut als Tastaturen. Normalerweise werden sie in Lagern und Industriegebäuden, zur Straßenbeleuchtung und als Innendekoration in Wohnungen verwendet. Die Kontaktgruppen in ihnen werden durch Drehen des Hebels geschlossen und geöffnet.

Das Aussehen der Drehschalter (Fotogalerie)

Overhead und eingebaut

Je nach Installationsmethode werden Schalter in zwei Typen unterteilt: Overhead und eingebaut.

Einbauschalter werden in der Bau- oder Reparaturphase in in Nischen installierte Kästen montiert. Die Leitungen werden in Stichleitungen verlegt oder an den Wänden befestigt. Typischerweise wird diese Methode verwendet, bevor Wände verputzt oder mit Trockenbauwänden oder anderen Materialien verkleidet werden.

Oberleitungsschalter und dafür geeignete Leitungen sind an der Wand befestigt. In diesem Fall müssen die Wände nicht zerkratzt und Aussparungen für die Boxen ausgeschlagen werden. So werden sie meist bei Schönheitsreparaturen montiert. Overhead-Schalter verursachen gewisse Unannehmlichkeiten: Staub sammelt sich auf ihnen, Menschen haften während der Fahrt daran. In einigen Fällen bevorzugen die Besitzer im Gegenteil diese Art von Schaltern für die Innenausstattung.

Eigenschaften von Kreuzschaltern

Auf dem Markt für Elektroprodukte gibt es eine große Auswahl an Schaltern und Schaltern in- und ausländischer Hersteller.Der Preisunterschied zwischen verschiedenen Herstellern ist erheblich, und die Abmessungen und technischen Eigenschaften sind ähnlich.

Hauptmerkmale

Stromspannung	220–230 V
Stromstärke	10 A
Material Korps	Thermoplast Polycarbonat Plastik

Teurer sind Modelle mit Gehäusen, die vor Feuchtigkeit und Wasserdampf schützen.

Verdrahtungsfunktionen

Das Anschlussschema des Schalters variiert je nach Typ (die Anzahl der Tasten wird berücksichtigt) geringfügig.

Am einfachsten ist es, einen Einfachschalter anzuschließen, dann können Sie alles selbst machen. In einer solchen Situation gibt es im Verteilerkasten nur 2 Drähte - Null und Phase.

Das blaue Kabel (Null) wird mit dem gleichen Kabel an der Lampe verbunden. Die Eingangsphase bewegt sich zunächst zum Gerät zum Ausschalten des Lichts, kehrt dann wieder zum Verteilerkasten zurück und wird erst dann mit der Phase von der Glühbirne verbunden.

Die Hauptbedingung für den Anschluss eines Eintasten-Lichtschalters ist Aufmerksamkeit, denn selbst bei nur zwei Drähten kommt es häufig vor, dass eine Person die Drähte verwechselt.

Das Anschließen eines Zweifachschalters erfordert große Kenntnisse des Elektrikers, dies wird durch die Tatsache gerechtfertigt, dass alle Lampengruppen eine separate Unterbrechung haben. Wie bei einer Eintasteneinheit befinden sich im Verteilerkasten zwei Adern. Der blaue Draht wird am Eingang mit anderen Drähten der gleichen Farbe verbunden.

Die Phase erfolgt zunächst auf Pause, an beiden Tasten, dann wird sie in einer vorgegebenen Aussparung fixiert. Abgehende Drähte gehen zu jeder Gruppe vorhandener Beleuchtungskörper oder zu zwei einzelnen Glühbirnen.

Beachten Sie unbedingt, dass die Rückseite des Gehäuses drei Löcher enthält: zwei befinden sich auf der linken Seite und ein weiteres auf der rechten Seite. Wo nur ein Loch vorhanden ist, wird die Eingangsphase angeschlossen, und wo zwei Löcher vorhanden sind, wird die Ausgangsphase mit der Lampe verbunden.

Die Eingangsphase wird auf Unterbrechung geschickt und danach in drei verschiedene Phasenleiter aufgeteilt, von denen jeder an eine eigene Gruppe von Glühbirnen gesendet wird.

Namhafte Hersteller von elektrischen Durchgangsschaltern

Die gängigsten Schalter sind Produkte der Marke Legrand (Legrand). Die Schalter bestehen aus hochwertigen Materialien, haben ein stilvolles, lakonisches Design, sind einfach zu installieren und für ihre flexible Preispolitik bekannt. Das Lineup hat viele Angebote - von günstigen bis zu teuren Optionen. Unter den Mängeln führten die Benutzer die Notwendigkeit an, den Installationsort anzupassen.

Lezard ist eine Tochtergesellschaft von Legrand mit Sitz in China. Von den Eltern hat Lezard nur das Design geerbt, die Qualität der verwendeten Produkte und Materialien unterscheidet sich deutlich vom Original.

Ein weiterer wichtiger Player auf dem Markt ist die Marke Wessen, die Teil der Unternehmensgruppe Schneider Electric ist. Schalter werden nach den neuesten Entwicklungen auf neuen Geräten hergestellt und entsprechen den europäischen Qualitätsstandards. Die Geräte ermöglichen den Austausch des Schalterrahmens ohne komplette Demontage.

Makel, ein türkischer Hersteller von elektrischen Netzwerkgeräten für den Innenbereich, beliefert den Markt seit vielen Jahren mit hochwertigen und sicheren Schaltern, die obendrein über ein stilvolles Design verfügen.Ingenieure haben die Möglichkeit entwickelt, Geräte anzuschließen, ohne die Anschlussdose zu beeinträchtigen, was den Installationsprozess erleichtert und die Sicherheit des weiteren Betriebs garantiert.

HilfreichNutzlos

Selbstverbindung

Anschließen eines Single-Gang-Schalters

Um einen Ein- oder Zwei-Tasten-Schalter anzuschließen, müssen Sie zunächst die Werkzeuge und Materialien gemäß der folgenden Liste vorbereiten:

• Messer mit scharfer Klinge;
• Kabelschneider;
• Schraubendreher verschiedener Art;
• Zange;
• Kontakt mit einem Isolator;
• Isolierband;
• Drähte;
• Anschlussdose;

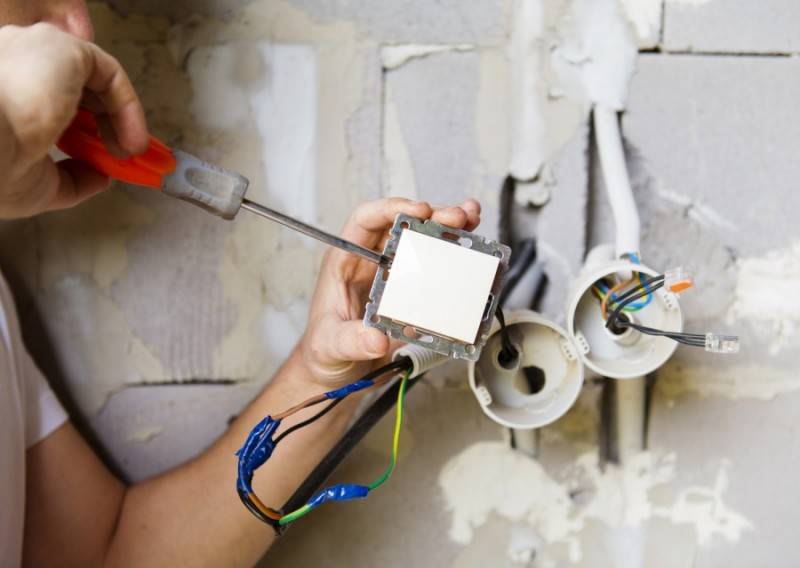

Nachdem alle Vorbereitungen abgeschlossen sind, können Sie mit der Installation beginnen.

Um einen Ein-Tasten-Schalter zu installieren, müssen Sie den folgenden Aktionsalgorithmus reproduzieren:

In der Anfangsphase muss die Anschlussdose installiert und sicher an der Wand befestigt werden, falls dieses Element zuvor nicht verfügbar war.

Ein dreiadriges Kabel wird von der installierten Dose zur Steckdose gezogen, und auf beiden Seiten muss ein Spielraum von mindestens 15 cm vorhanden sein, der zum weiteren Anschließen des Geräts erforderlich ist.

Die zweite Ader wird ebenfalls von der Anschlussdose verlegt, reicht aber bis zur Leuchte.

Der dritte gespannte Draht dient dazu, die Box mit Strom zu versorgen, er wird von der Maschine dorthin gezogen.

Der vierte und letzte Draht wird von der Schalttafel mit einem Energiezähler oder von der Einführungsmaschine zur Maschine selbst gezogen. Wenn jedoch bereits ein Stromkabel vorhanden ist, sollte dieser Schritt übersprungen und das zuvor gezogene Kabel spannungsfrei gemacht werden, um sich während des Installationsvorgangs vor Unfällen zu schützen.

Schließen Sie während des Betriebs des Durchgangsschalters ein für die Sicherheit verantwortliches System an, z. B. einen mehrpoligen Schutzschalter oder ein spezielles Gerät, das die Eingangsspannung begrenzt.

An den Drähten wird mit einem Messer die erste Schutzschicht abgeschnitten und auch die Isolierung entfernt. Danach werden Phase und Neutralleiter an den Leistungsschalter angeschlossen. Die Adern der Drähte werden an den Klemmen der Maschine befestigt und anschließend mit speziellen Klemmschrauben festgeklemmt.

Nach genau dem gleichen Schema werden alle Kabel angeschlossen, die zum Verteilerkasten führen

In diesem Stadium ist es wichtig, die richtige Technologie zum Anschließen von Drähten zu beachten. Dazu müssen Sie sich auf ihre Farben konzentrieren: Die Phase und der Isolator werden an die Klemmen angeschlossen, die sich auf die gleiche Weise wie bei der vorherigen Verbindung befinden

Mit anderen Worten, wenn zuvor der Neutralleiter auf der linken Seite angeschlossen war, muss hier wiederholt werden, dass sein Anschluss auf der rechten Seite anstelle der Phase nicht akzeptabel ist.

Wenn das Beleuchtungssystem einige Merkmale aufweist, beispielsweise eine Lichtquelle mit Metallelementen in der Küche oder im Badezimmer installiert werden soll, wo immer eine hohe Luftfeuchtigkeit herrscht, muss auch an die Erdung gedacht werden. Seine Funktionen werden vom dritten Draht ausgeführt, er muss mit der Kontaktklemme sowohl an den eingehenden als auch an den ausgehenden Kontakt angeschlossen werden.

In diesem Stadium können Sie direkt mit dem Anschließen der Leuchte fortfahren, das Erdungskabel ist in den meisten Fällen nicht erforderlich, aber es wird auf keinen Fall empfohlen, es abzuschneiden, da es in Zukunft benötigt werden könnte. Die restlichen Drähte werden nach dem oben beschriebenen Schema vorbereitet und anschließend mit der Patrone des Geräts verbunden.

Ein unbenutztes Erdungskabel kann isoliert und dann in die Buchse gelegt werden.

Die meisten modernen Modelle von Durchgangsschaltern sind mit Steckkontakten ausgestattet, was den Anschlussvorgang erheblich erleichtert. Der Kontakt, der der eingehenden Phase entspricht, wird traditionell durch den lateinischen Buchstaben L gekennzeichnet, und die ausgehende Phase hat ein Symbol in Form eines nach unten weisenden Pfeils. Der Phasendraht muss genau mit dem L-Kontakt verbunden werden, und der Neutralleiter muss mit einem Pfeil mit der abgehenden Phase verbunden werden.

Es bleibt nur noch, das angeschlossene Schaltgerät in die Steckdose zu stecken, wonach der Vorgang als vollständig abgeschlossen betrachtet werden kann.

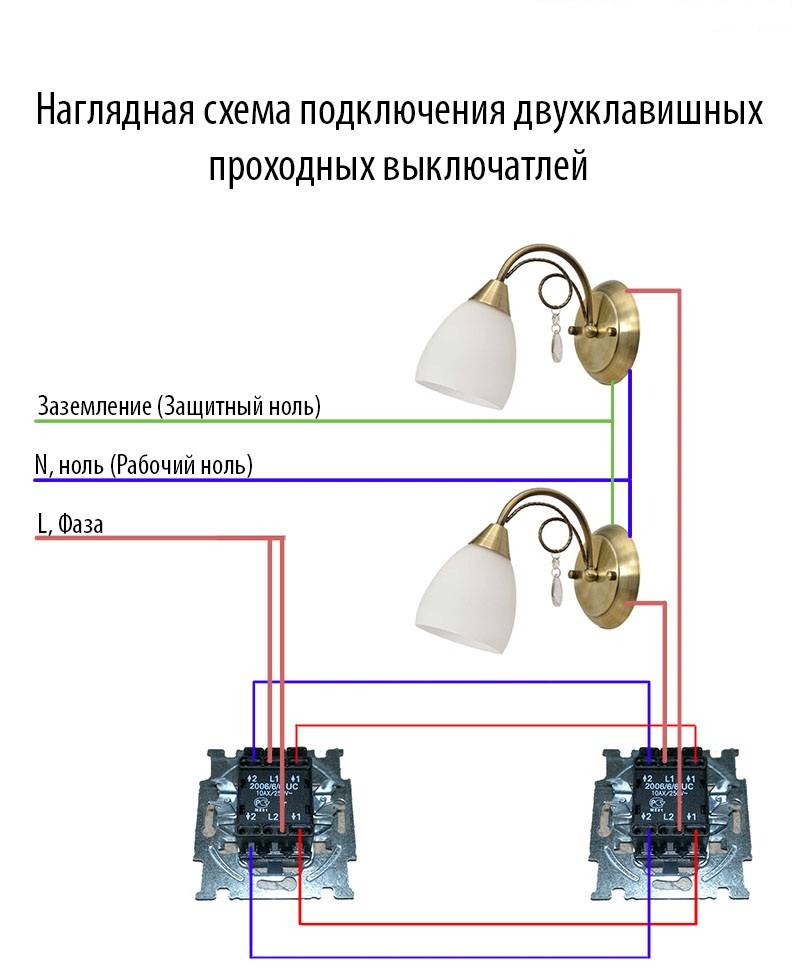

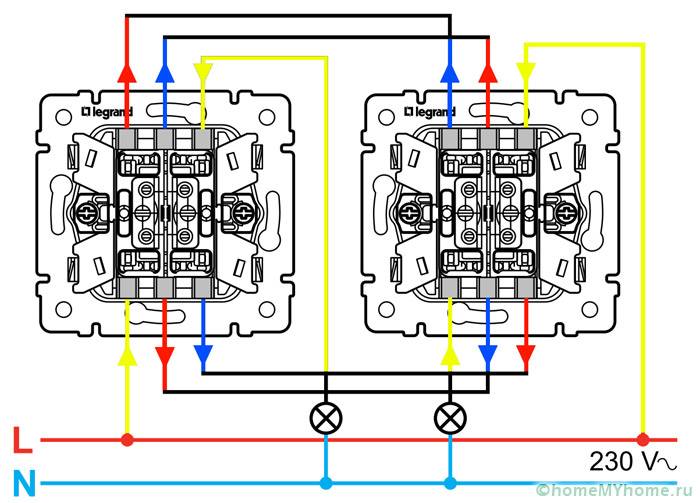

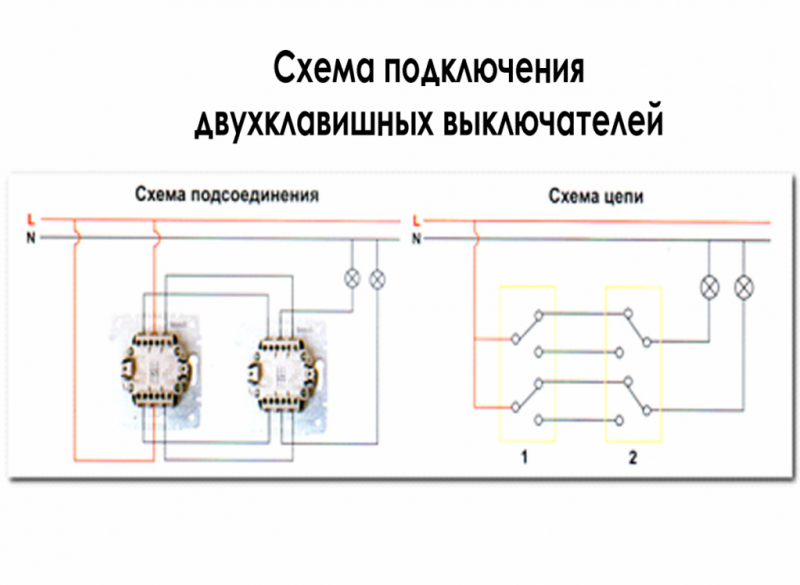

Anschließen eines Zweifachschalters

Wenn Sie vorhaben, einen zweifachen Pass-Through-Switch anzuschließen, ergeben sich einige Nuancen. Tatsächlich ist dies nicht kompliziert, da es keine grundlegenden Unterschiede in den Schemata gibt.

Der Anschluss eines solchen Gerätes erfolgt über eine doppelte Eintastenschalterschaltung, die oben ausführlich beschrieben ist. Einfach ausgedrückt entspricht jede Taste eines solchen Geräts der Verbindung zweier unabhängiger Ein-Tasten-Schalter.

Die Anzahl der verwendeten Adern steigt proportional mit dem Wachstum der verwendeten Schlüssel, ansonsten bleibt die Anschlusstechnik unverändert.

Warum werden Durchgangsschalter benötigt?

Das Licht einzuschalten in einem langen, dunklen Flur kann ziemlich unbequem sein, wenn sich am Ende des Raums nur ein Schalter befindet. Die rationellste Installation von Durchgangsschaltern (ein anderer Name ist Kreuzschalter) an verschiedenen Seiten des Raums.

So ist es möglich, das Licht sofort nach dem Betreten des Korridors ein- und auszuschalten.Dies gilt insbesondere für den Eingang des Hauses, wo sich die Wohnungen in einer Reihe entlang eines langen Treppenabsatzes, auf Treppen, in Büros und Industriegebäuden befinden.

Ein weiterer Anwendungsfall für ein solches Steuerungsschema ist ein großes Schlafzimmer mit mehreren Betten. Wenn Sie an jedem Bett Durchgangsschalter installieren, können Sie das Licht einschalten, ohne aufzustehen. Die Installation solcher Geräte ist in Sommerhäusern, persönlichen Grundstücken und Innenhöfen von Privathäusern gerechtfertigt. Am Hausausgang können Sie das Licht einschalten – nach Geschäftsschluss müssen Sie nicht im Dunkeln gehen.

Einige Feinheiten

Wenn es erforderlich ist, mehrere Zwischensteuerungspunkte für Beleuchtungskörper zu schaffen, beispielsweise für Treppenläufe des Eingangs eines fünfstöckigen Gebäudes, werden alle nacheinander eingeschaltet. Die gleiche Phase muss sie durchlaufen - dies ist eine Voraussetzung.

Es besteht die Meinung, dass es sich für die Installation von Zwischen-Ein-Aus-Punkten für Beleuchtungskörper lohnt, nur ein vieradriges Kabel zu verwenden. Dies vereinfacht die Installationsarbeiten.

Darin ist etwas Wahres, aber es besteht die reale Gefahr, dass Draht mit ungeeignetem Querschnitt in die Leitung aufgenommen wird. Denn Kabel mit so vielen Leitern sind für Drehstrom ausgelegt, die vierte Ader ist bei ihnen um ein Drittel kleiner im Durchmesser, sie ist mit der Erdschleife verbunden. Phasenstrom kann nicht durchgeleitet werden.

Alle Arbeiten zum Anschluss eines zusätzlichen Ausschaltpunktes erfolgen im spannungslosen Zustand und unter Beachtung der sonstigen elektrischen Schutzmaßnahmen.

Schaltplan für Durchgangs- und Kreuzschalter von 3 Stellen:

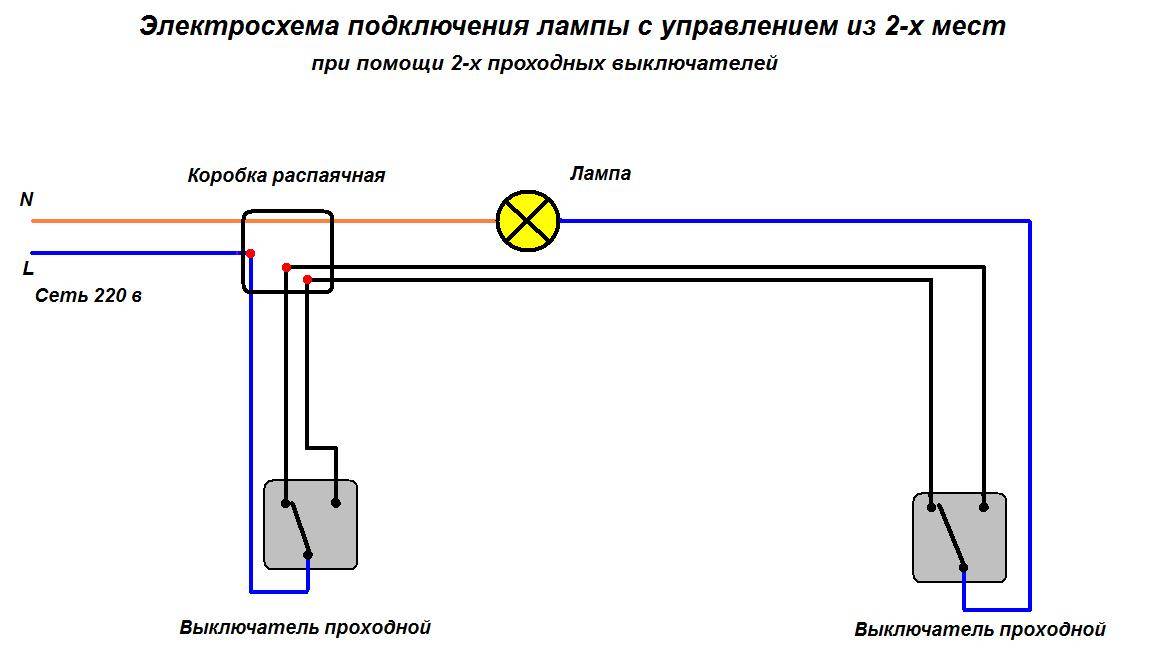

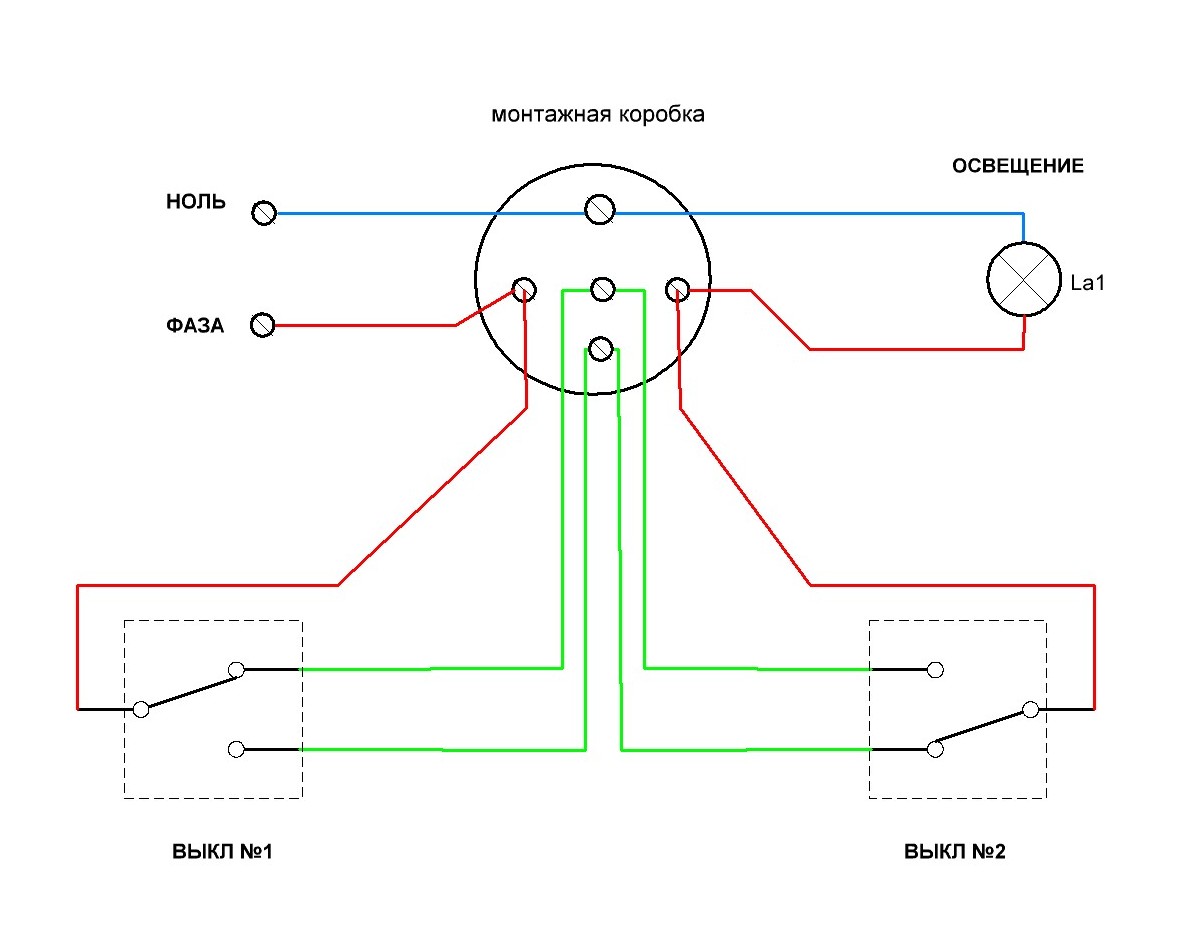

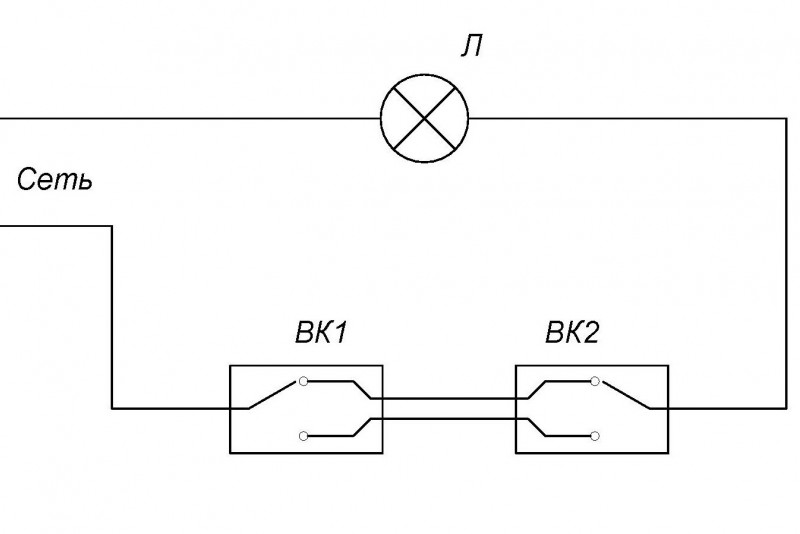

Warum benötigen Sie einen PV-Lichtkreis für 2 Schalter?

Passschalter mit 3 Positionen Ist es möglich, mehrere Schalter anzuschließen, um die Beleuchtung einer Lampe zu steuern? Eine Zwischenbestimmung ist in diesem Fall nicht vorgesehen.
Wenn die Enden der Sonden geschlossen sind, gibt das Gerät ein Tonsignal ab, was sehr praktisch ist, da man nicht auf das Gerätedisplay schauen muss. In diesem Fall ist es besser, sich zuerst das Video anzusehen, das klar erklärt und vor allem zeigt, wie es geht.
In jedem Fall müssen Sie einen Tester besorgen, um das Kabel unter dem Putz zu erkennen und zu prüfen, ob es dort vorhanden ist, wo Sie etwas tun werden.
Wir liefern elektrisches Potential durch den Phasendraht L. Es wird für den gleichen Zweck verwendet, um drei Gruppen von Lampen zu steuern.
Dreipunktlösung Wir gehen die beleuchtete Treppe hinauf und schalten das Licht aus Um die Treppe zu beleuchten, sind Zwischenschalter eine Notwendigkeit: steuern die Beleuchtung im Wohnzimmer im ersten Stock; drei Lampen im Treppenhaus; Lichtsteuerung im zweiten Obergeschoss.
Vier PVs werden wie oben beschrieben mit Kreuzschaltern verbunden. Systeme mit Kontrolle von mehr als drei Stellen Die Anzahl der Kontrollstellen ist grundsätzlich unbegrenzt.
Wie oben erwähnt, ist es in Ermangelung einer Schaltung besser, Kontakte an verschiedenen Schlüsselpositionen anzurufen. Der Phasendraht wird den Eingängen beider Schalter zugeführt, und die anderen Eingänge der Schalter werden mit einem der Enden der einen und der anderen Lampe verbunden.
So verbinden Sie einen zweifachen Durchgangs- und Kreuzschalter von zwei oder mehr Orten aus

Siehe auch: Stromkabelverlegung durchtrennen

Beleuchtungssteuerungsschema von 3 Stellen

Das Schema, bei dem es 3 oder mehr Schalter pro Leuchte gibt, unterscheidet sich geringfügig von der Standardversion. Ein einfacher dreiadriger Marschschalter wird hier nicht helfen. Im Laden müssen Sie einen Kipp- oder Kreuzschalter kaufen, der mit 4 Ausgängen ausgestattet ist. Es fungiert als Zwischenverbindung zwischen den Hauptschaltern.

In der Box müssen Sie 2 Sekundäradern von den Hauptschaltern finden und sie mit dem Umschaltgerät verbinden. Der Draht von 1 des Hauptgeräts geht zum Eingang des Zwischengeräts, und der daraus kommende Draht geht zu 2 zu den Ausgangsklemmen. Um nichts durcheinander zu bringen, sollte man sich immer auf das Diagramm beziehen, das auf den Geräten selbst gezeichnet ist. Es kommt vor, dass sich der Eingang und der Ausgang zu ihnen auf derselben Seite befinden.

In die Anschlussdose werden nur Drähte eines vieradrigen Kabels geführt, und das Gerät selbst befindet sich an einem für den Benutzer geeigneten Ort. Bei richtiger Verbindung wird das Licht von jedem installierten Gerät aus ein- und ausgeschaltet. Der Schaltung können mehrere Kippschalter hinzugefügt werden. Das Anschlussschema der Hauptgeräte bleibt gleich wie bei der Beleuchtung von 2 Stellen.

Durchgangsmontage und Kreuzschalter

Die beste Option für das Design und die Installation von elektrischen Schaltungen
- in der Bauphase oder zu Hause während seiner Hauptstadt
Brauchen. Reparatur unter Berücksichtigung aller Räumlichkeiten, in denen Sie möglicherweise benötigen
unabhängiges Ein- und Ausschalten der Beleuchtung an 3 Punkten
Fernbedienung.Dies sind lange Korridore, Keller mit mehreren Räumen
Ein- und Ausgänge, Treppenläufe. Soll und Hof berücksichtigen
Gebäude, Straßenbeleuchtung.

Wer, Tem wird die Beleuchtung selbst montieren, aber nicht
Fähigkeiten besitzt, raten Experten zunächst, eine temporäre Regelung zusammenzustellen
Beleuchtung durch Verbinden von 2 Durchgangsschaltern mit kurzen Drähten und
eine Glühbirne anschließen. Es sollte daran erinnert werden, welche Kontakte waren
Drähte angeschlossen sind. Nachdem Sie sich vergewissert haben, dass die Kette richtig montiert ist,
Schalter benötigen eine Sequenz.

Aktion lösen

Die Installation der Beleuchtung erfolgt in der folgenden Reihenfolge:

1. Verlegen und befestigen Sie die zweiadrige Anschlussleitung für die Durchführungen.
   Schalter.
2. Lassen Sie am Einbauort des Frequenzweichenschalters einen kleinen
   Schleife, aber der Draht wird nicht installiert.
3. Schneiden Sie die Schalter an ihren festen Platz.

4. zu den Schaltern Verbinden Sie die Enden des Zweileiters,
   Nullphase oder Drähte.

   Kabelverbindung

5. Stellen Sie sicher, dass die Beleuchtung unabhängig von 2 gesteuert werden kann
   Punkte.
6. Schaltung Vom Stromnetz trennen.

7. Am Einbauort des Frequenzweichenschalters ein zweiadriges Kabel
   Schneiden und installieren Sie einen Schalter im Querspalt.

   Unterbrechen Sie die Verbindung des Zweidrahtanschlusses

8. Kabelstromkreis zum Stromnetz.
9. Stellen Sie sicher, dass die Beleuchtung unabhängig von 3 gesteuert werden kann
   Punkte.

intern Für die Arbeit ist jedes Zweidrahtkabel geeignet
isoliert, dessen Querschnitt dem vorgesehenen For entspricht. Belastung
Für die Straßenbeleuchtung wird ein doppelt isolierter Draht verwendet.

Die Praxis hat gezeigt, dass die Steuerung der Beleuchtung lange dauert
Korridore, auf Treppen, in Kellern billigere Zimmer u
Praktischer ist es, mit Durchgängen und Weichen zu arbeiten
Kreuz.

Schlussfolgerungen und nützliches Video zum Thema

So installieren Sie einen Single-Gang-Oberflächenschalter:

Der Arbeitsablauf beim Gerätetausch:

Regeln und Reihenfolge für den Anschluss eines Doppelschalters:

Das Installieren und Anschließen des Schalters gehört zu den einfachsten Elektroarbeiten. Besondere Kenntnisse und Fähigkeiten sind hier praktisch nicht erforderlich, aber Sie sollten auch nicht unverantwortlich mit dieser Veranstaltung umgehen. Elektrizität verzeiht nicht einmal die kleinsten Fehler.

Daher sollten diejenigen, die keine Erfahrung mit der Durchführung solcher Arbeiten haben, sich an Spezialisten oder erfahrenere Heimwerker wenden.
