So schließen Sie eine Telefonsteckdose an: Anschlussplan und Installationsregeln

RJ-45-Anschluss

Das Twisted Pair wird im Kabelkanal oder unter dem Sockel versteckt. Das Leitungsende (bei Unterputzmontage) wird durch die Buchse herausgeführt oder einfach unbedeckt gelassen. 6-7 cm vom Rand zurücktreten, Außendämmung muss in diesem Bereich entfernt werden. Drahtpaare entdrillen und richten jeden Strang aus.

Für den Fall, dass ein Router an den Stecker angeschlossen wird, müssen Netzwerkdosen in der Nähe platziert werden.

Die Reihenfolge zum Anschließen des Internetkabels an die Steckdose sieht folgendermaßen aus:

1. Nehmen Sie die Buchsenabdeckung ab. Unten ist ein Anschlussdiagramm für zwei Standards: A und B. Wie das Kabel angeschlossen wird, hängt davon ab, welchen Standard der Anbieter verwendet. Sie können diese Informationen mit ihm überprüfen oder die oben beschriebene Methode verwenden.
2. Nach dem Identifizieren des Stromkreises folgt der Anschluss der Twisted-Pair-Adern. Beim Zuführen der Drähte zu den entsprechenden Anschlüssen achten wir sorgfältig darauf, dass die Farbe der Drähte und die Kontakte der Mikrostifte übereinstimmen. Bei der Installation der Rj 45-Buchse werden die Enden der Drähte nicht abisoliert, sondern mit dem im Kit enthaltenen Kunststoffauszieher in die Klemme gedrückt, bis sie einrasten. Ein Klicken zeigt an, dass der Mantel eingekerbt ist, was bedeutet, dass die Drähte gecrimpt wurden und gecrimpt werden, die Drähte sollten zusätzlich gecrimpt werden, wenn der Abzieher nicht im Kit enthalten ist und das erforderliche Werkzeug nicht zur Hand ist.
3. Wir befestigen das Twisted-Pair-Kabel so am Gehäuse, dass der abisolierte Teil 3-5 mm höher ist als die Klemme. Danach prüfen wir die Funktionsfähigkeit des Anschlusses der Rj 45-Buchse.Wir prüfen mit einem speziellen Tester oder durch Anschließen eines Computers. Wenn die Verbindung nicht funktioniert, sollten Sie zuerst die Pinbelegung überprüfen.
4. Wir entfernen überschüssige Drähte und montieren die Steckdose.
5. Wenn es sich bei der Steckdose um einen Frachtbrief handelt, befestigen wir sie mit dem Stecker nach unten an der Wand, da eine andere Installation das Kabel in Zukunft beschädigen wird.

Bei Verwendung eines geschirmten Kabels ist ein Internet-Steckdosenanschluss mit der Möglichkeit, eine Abschirmung anzubringen, erforderlich. Andernfalls funktioniert der Bildschirm nicht mehr, was sich negativ auf die Informationsübertragung auswirkt.

Bei der Implementierung eines lokalen Netzwerks auf Basis von Twisted Pair sollte Löten und Verdrillen vermieden werden. Ein Massivdraht ist erforderlich. Stellen solcher Verbindungen löschen das Signal. Wenn es notwendig ist, die Kabellänge zu erhöhen, verwenden Sie einen Stecker, in dem das Signal von einem Kabel geht zu einem anderen auf Sonderstrecken.

Ein solches Gerät besteht aus einer Platine mit Rj 45-Anschlüssen oder -Anschlüssen, wie bei der Installation von Internetanschlüssen.

Beim Anschluss an eine Steckdose mit Internetzugang wird ebenfalls Twisted Pair verwendet, allerdings werden nur 4 von 8 Adern verwendet.

Das erste Paar wird benötigt, um Datenpakete zu empfangen, das zweite - um sie zu übertragen. Bei einer Beschädigung der Adern wird eines der freien Adernpaare verwendet oder über die verbleibenden zwei Adernpaare ein zweiter Computer angeschlossen.

Um eine Verbindung zum Netzwerk herzustellen, verwendet der Hub-Computer nur die orangefarbene und die grüne Leitung. Die Kontakte sind an beiden Enden auf gleichfarbige Klemmen gecrimpt.

Sehen Sie sich dieses Video auf YouTube an

Schemata und Methoden der Verbindung

Die Merkmale zum Anschließen von Telefonkabeln variieren je nach Art der Buchsen. Beispielsweise hat das Installieren und Anschließen der gebräuchlichsten von ihnen - RJ-11 und RJ-12 - mehrere Nuancen:

1. Im Design der Buchse gibt es 2 und 4 Kontakte, die sich in kleinen Größen unterscheiden. In der Mitte muss eine Aussparung für die Adern des Versorgungskabels vorhanden sein.
2. Telefone sind mit zwei zentralen Kontakten verbunden.
3. Um die Venen zu vertiefen, benötigen Sie ein Kreuzmesser. Wenn es nicht da ist, sollten Sie das übliche verwenden.

1. Vor dem Richten der Adern muss der Draht um ca. 4 cm abisoliert werden.
2. Bei der Unterputzmontage raten Experten zur Verwendung eines KSPV-Kabels mit Kupferseele. Das TRP-Kabel ist in diesem Fall nicht geeignet - besser als Verteiler verwenden.

Vorarbeit

Bevor Sie eine Telefonbuchse installieren oder ersetzen, müssen Sie Werkzeuge und Materialien vorbereiten:

• ein Schraubendreher mit einem mit Isoliermaterial überzogenen Griff;
• Steckdosenleiste;
• Kabel - nützlich, wenn Sie eine neue Steckdose installieren und nicht nur die alte ersetzen müssen;
• Locher;
• Steckdose direkt;
• Messer;
• mehrere Schrauben;
• Kabelschneider;
• Isolierband;
• Multimeter;
• Handschutzhandschuhe;
• Doppelseitiges Klebeband;
• Bleistift und heller Marker.

Der Werkzeugsatz kann je nach Installationsmethode variieren.

Schritt-für-Schritt-Anleitung

Der Aktionsplan für eine offene Installation sieht etwa so aus:

Schützen Sie Ihre Hände, indem Sie Gummihandschuhe tragen

Das ist wichtig: Die Spannung im Netzwerk erreicht manchmal 110 - 120 V.
Schälen Sie den Draht mit einem Seitenschneider etwa 4 cm von der Isolierschicht. Sie müssen vorsichtig vorgehen und versuchen, die Adern nicht zu beschädigen.
Bestimmen Sie mit einem Multimeter die Polarität der Kontakte

Obwohl angenommen wird, dass es nicht notwendig ist, die Regeln der Polarität zu befolgen.
Verbinden Sie die Kontakte mit den Leitern.

1. Kabeladern verbinden. Mit Spezialschrauben befestigen.
2. Bei Ausführungen mit 4 Kontakten sollten beim Anschluss 2 mittlere verwendet werden.
3. Befestigen Sie die Steckdose mit Klebeband an der Wand. Für eine größere Zuverlässigkeit der Befestigung ist es besser, selbstschneidende Schrauben zu verwenden.
4. Setzen Sie die Abdeckung auf.

Das Anschließen einer versteckten Steckdose hat keine grundlegenden Unterschiede. Aber es hat einige Funktionen:

1. Markieren Sie sofort die Verkabelung und die Position der Steckdose an der Wand.
2. Machen Sie mit einem Locher ein Loch für die Steckdose. Zur Befestigung werden selbstschneidende Schrauben benötigt.
3. Das Design wird mit Distanzschrauben in der Sockelbox befestigt.
4. Schließen Sie nach Abschluss der Installation den Strom an. Wenn alles richtig gemacht ist, funktioniert die Steckdose.

Geräte sind doppelt und einfach. Dual-Telefone werden normalerweise in Büros installiert - vorausgesetzt, es besteht die Notwendigkeit, zwei Telefone gleichzeitig zu verwenden. Sie verbinden sich auf die gleiche Weise.

So schließen Sie die Telefonsteckdose an

Das Anschließen der Telefonbuchse sollte mit Gummischutzhandschuhen erfolgen. Außerdem müssen Sie bedenken, dass eine kleine Spannung von 60 Volt in der Telefonsteckdose während eines Gesprächs auf der Leitung auf 120 Volt ansteigen kann. Unter dem Einfluss einer solchen elektrischen Kraft kann eine Person starke Schmerzen verspüren.

Das Anschließen einer Steckdose für Festnetztelefone umfasst den folgenden Arbeitsablauf:

• Vorbereitung von Werkzeugen;
• Bereitstellung von Schutzausrüstung;
• Entfernen der Schutzfolie vom Kabel entsprechend der erforderlichen Länge;
• Kabelverbindung nach Schema zur Box;
• Befestigung lebte in der Telefonzelle.
• Befestigung des Verbinders an der Wand;
• Installation einer Schutzabdeckung;
• Anschluss des Steckers an eine Steckdose.

Die jeder Telefondose beiliegende Anleitung enthält ein gültiges Anschlussschema für dieses Modell.

Durchführung von Vorarbeiten

Um die Installation eines Anschlusses für ein Festnetztelefon zu erleichtern, kaufen Sie am besten Universalgeräte mit einem vierpoligen Anschlussgerät.

Um die Steckdose zu installieren, benötigen Sie zusätzlich:

• Voltmeter;
• gummierte Handschuhe;
• Schraubendreher;
• eben;
• Klebeband mit Klebeband auf zwei Seiten;
• Messer zum Arbeiten mit optischen Kreuzen;
• Spitzzangen;
• Graphitstift.

Wenn der Stecker an einer neuen Stelle montiert wird, ist auch ein Locher erforderlich. In ein solches Gerät wird eine spezielle 70-Millimeter-Krone eingesetzt, mit der Sie ein entsprechendes Loch in die Wand bohren können.

Ein Schraubendreher zum Arbeiten mit Steckdosen muss einen gummierten Griff haben und in der Form zu den gewählten Schrauben passen

Abstreifen der Enden der Venen

Das Kabel für das Telefon hat eine ziemlich empfindliche Beschichtung. Daher erfordert das Abisolieren des Kabels besondere Sorgfalt.Zunächst werden die Enden der Drähte um vier Zentimeter von der Schutzisolierung gereinigt.

Um die für die Signalqualität verantwortlichen Adern nicht zu stören, empfiehlt sich die Verwendung einer scharfen Klinge oder eines speziellen Kreuzschneiders. Bei der geringsten Beschädigung der Drähte beim Reinigen des Geflechts die Enden mit einem Defekt abschneiden und erneut abisolieren.

Anschließen der Buchsendrähte

Beim Anschließen von Drähten wird empfohlen, die Polarität zu überprüfen. Die grundlegende Richtlinie beim Anschließen von Standard-Telefonkabeln lautet:

• Ader in grüner Isolierung bedeutet „Plus“; • rotes Geflecht - "Minus".

Falsch angeschlossene Pole können zu dauerhaften Telefonkommunikationsproblemen führen. Mit einem Voltmeter können Sie die benötigte Spannung messen. Der Wert der Arbeitsleitung sollte im Bereich von 40 bis 60 Volt liegen.

Alle angeschlossenen Adern müssen mit den Befestigungsschrauben fest angepresst werden. Nach der Installation wird eine Schutzabdeckung auf Riegel oder andere Befestigungselemente aufgebracht. Achten Sie vor dem Verschließen der Steckdose darauf, dass sich die Adern nicht kreuzen und alle Kontakte im Gehäuse versenkt sind.

Die Installation einer Telefonsteckdose ist ganz einfach. Die Hauptsache ist, alle erforderlichen Werkzeuge zur Hand zu haben, das Prinzip des Anschließens von Steckverbindern zu kennen und ein detailliertes Installationsdiagramm zu haben, das in der Anleitung des gekauften Produkts angegeben ist.

Reparaturen in einer Wohnung sind selten vollständig, ohne dass Gegenstände wie Elektro-, Fernseh- und Telefonsteckdosen ausgetauscht werden. In Bezug auf die Verbindungskomplexität ist eine Telefonsteckdose ein einfacheres Element als eine elektrische.

p, Blockzitat 1,0,0,0,0 –>

p, Blockzitat 2,0,0,0,0 –>

Gleichzeitig sind Installationsarbeiten deutlich sicherer, da in diesem Gerät keine lebensgefährliche Spannung anliegt.Dies bedeutet natürlich nicht, dass Sie die Regeln der elementaren elektrischen Sicherheit nicht befolgen sollten, da die Spannung zwischen den Drähten der Telefonleitung im Standby-Modus etwa 60 V beträgt. Sie sollten auch die Tatsache berücksichtigen, dass die Telefonleitung getrennt wird ist viel schwieriger als ein Teil der Stromverkabelung. Ein weiterer unangenehmer Moment ist das Auftreten einer Spannung von 120 V im Stromkreis in dem Moment, in dem ein Anruf von einem beliebigen Teilnehmer am installierten Telefon ankommt.

p, Blockzitat 3,0,1,0,0 –>

Um zu verstehen, wie eine Telefonsteckdose angeschlossen wird, sollten Sie deren interne Struktur und das Verfahren zur Installation dieses Geräts sorgfältig berücksichtigen.

p, Blockzitat 4,0,0,0,0 –>

Newsletter-Abonnement

Viele denken selbst darüber nach, wie man eine Telefonsteckdose richtig anschließt, und in diesem Artikel erklären wir Ihnen, wie man eine Telefonsteckdose montiert und anschließt.

Installation einer Telefonsteckdose verschiedener Typen

Derzeit werden verschiedene Arten von Steckdosen verkauft: extern und eingebaut. Die erste Option ist einfacher zu installieren, aber Einbausteckdosen haben ein attraktiveres Aussehen. Beide Typen werden auf die gleiche Weise angeschlossen, die Unterschiede liegen nur in der Installationsmethode.

Außerdem gibt es verschiedene Steckertypen: RJ 11 mit zwei Pins, Telefonbuchse RJ 25 (12) mit 6 Pins und RJ 14 mit 4 Pins. Meistens wird eine RJ 11-Telefonbuchse verwendet, um analoge Heimtelefone anzuschließen.

Um das Hauptkabel an mehrere Steckdosen anzuschließen, werden außerdem doppelte Telefonsteckdosen verwendet, deren Installation sich etwas von Einzelsteckdosen unterscheidet.

Richtig Telefonsteckdosenanschluss offene Installation RJ11

Die Installation einer Telefonbuchse erfordert eine Reihe von Werkzeugen und Zubehör, darunter:

• Telefonbuchse RJ 11, die angeschlossen wird;
• zweiadriges Kabel mit einem Querschnitt von 0,3-0,5 mm2, z. B. KSPV 2x0,5 oder TRP;
• Gerät zum Entfernen von Isolierungen;
• Schraubendreher
• Multimeter;
• Schutzhandschuhe.

Die Antwort auf die Frage „Wie installiere ich eine Aufputz-Telefondose?“ lässt sich in mehrere Punkte unterteilen:

• Ziehen Sie Schutzhandschuhe an - die Ruhespannung der Telefonleitung beträgt etwa 60 V und zum Zeitpunkt des Anrufs 100-120 V.
• Entfernen Sie die Isolierung vom Kabel und achten Sie darauf, keine Kerben auf dem Draht zu hinterlassen.
• Öffnen Sie das Buchsengehäuse. Die RJ 11-Telefonbuchse, die wir anschließen, beinhaltet die Notwendigkeit, eine Telefonleitung an die mittleren Stifte anzuschließen. Der Stromkreis der Telefonsteckdose kann 4 Kontakte enthalten, in diesem Fall werden sie gemäß dem Diagramm angeschlossen.
• Es gibt auch in Deutschland hergestellte Steckdosen, bei denen Sie 2- und 5-polig anschließen müssen, aber sie sind selten. Um ein solches Gerät anzuschließen, müssen Sie anstelle eines grünen Kabels schwarz und anstelle von rot - gelb verwenden.
• Bestimmen Sie die Polarität. Rot ist ein "Minus" in der Telefonleitung und Grün ist ein Plus. Für den Anschluss einer Telefonbuchse ist in der Regel keine Polaritätsbestimmung erforderlich, jedoch kann es vorkommen, dass einige Geräte nicht richtig funktionieren, wenn sie falsch angeschlossen werden. Die Polarität können Sie mit einem Tester bestimmen.
• Vergraben Sie die Kabelstränge zwischen den Metallsteckern in der Steckdose mit einem Crossover oder einem normalen Büromesser. Die Kanten der Rillen sind spitz und verengt. Beim Vertiefen des Kerns durchtrennen sie die Isolation, was für einen guten Kontakt sorgt.
• Befestigen Sie die Steckdose an der Wand und lassen Sie die Abdeckung aufschnappen.
• Schließen Sie das Telefon an die Steckdose an und prüfen Sie, ob eine Verbindung besteht.

Methode, wie man telefon verbindet an eine solche Steckdose - Sie müssen einen RJ11-Stecker kaufen und ihn mit einem Spezialwerkzeug entsprechend der Position der Drähte in der Steckdose crimpen. Wenn Sie eine Telefonsteckdose haben, deren Schaltplan 2 Kontakte hat, werden diese wie im Diagramm gezeigt angeordnet und die äußersten Kontakte bleiben frei.

Installation einer verdeckten Telefondose

Wenn Sie daran interessiert sind, RJ 11 versteckt anzuschließen, ist die Verbindung dieselbe - die Unterschiede liegen in der Installation. Zuerst müssen Sie ein Loch in die Wand bohren, dann die Steckdose installieren und mit selbstschneidenden Schrauben befestigen.

Verwenden Sie danach die obige Methode zum Anschließen einer Aufputz-Telefonbuchse, setzen Sie den Buchsenkörper in die Box und befestigen Sie ihn mit Abstandsschrauben, installieren Sie den Außenrahmen der Buchse und schließen Sie das gecrimpte Kabel an.

Anschließen einer Telefonsteckdose

Wir sind alle daran gewöhnt, dass die Drähte in unseren Wohnungen in ihrer Masse im unteren Teil an der Wand befestigt sind. In neuen Häusern ist die gesamte Kommunikation in der Wand verborgen, und verschiedene Kabel können auch in der Sockelleiste versteckt werden. Wenn die Verkabelung in der Wand verborgen ist, wird eine Nut angebracht, um das Kabel an der Stelle zu verlegen, an der die Steckdose installiert ist. In allen Fällen wird eine Reihe der folgenden Maßnahmen durchgeführt:

1. Mit Hilfe einer Schleifmaschine wird ein Kanal geschnitten, in den der Draht gelegt wird. Damit die Drähte in der Nut bleiben, werden sie dort mit Gips verstärkt.Nach dem Trocknen des Gipses wird die Nut verputzt und gespachtelt.
2. Die zweite Möglichkeit, das Kabel im Kanal zu befestigen, besteht darin, Kunststoffhalterungen zu verwenden, die die Verkabelung gegen die Wand drücken. Dieses Verfahren beinhaltet eine offene Montage, kann aber auch mit einer großen Anzahl von Verdrahtungsleitungen innerhalb des Kanals verwendet werden.
3. Die Montage unter der Sockelleiste ist ganz einfach, wenn Sie Kunststoff-Sockelleisten mit speziellen Rillen haben. Holzsockel müssen auf Bestellung mit Fräsung für Drähte hergestellt werden. Die Verwendung einer alten hölzernen Fußleiste zwingt den Meißel, die Rille zu bohren.
4. Im nächsten Schritt wird das verlegte Kabel montiert und mit dem Stecker verbunden. Die Steckdose wird mit Schrauben durch die Löcher in der Rückseite der Box an der Wand befestigt. Danach wird die Verdrahtung an die Klemmen angeschlossen und der Kastendeckel geschlossen. Diese Methode ist geeignet, wenn eine externe Anschlussbox vorhanden ist.
5. Wenn es sich um eine interne Dose handelt, müssen Sie mit einem Locher eine Aussparung in der Wand entsprechend der Größe der Steckdose machen. Die Box in der Aussparung wird mit der Verkabelung verbunden und mit einem Gipsmörtel befestigt. Nachdem der Gips getrocknet ist, wird alles rund um die Kiste sorgfältig verspachtelt.

Vor dem Anschließen der Leitungen müssen diese mit einem Tester auf Polarität geprüft werden. Wenn die Verbindung nicht korrekt hergestellt wird, funktioniert das Gerät nicht. Dies ist jedoch kein Grund zur Frustration - es reicht aus, nur die Drähte auszutauschen. Alle diese Aktionen sind für einen Anfänger nicht so schwierig. In diesem Fall wird die Schaltung möglicherweise nur benötigt, um zu wissen, wo bestimmte Kabel verlaufen werden.

Die Herausgeber der Website raten Ihnen, sich mit den Eigenschaften und dem Funktionsprinzip der Schottky-Diode vertraut zu machen.

Alte und moderne Gerätestandards

Da sich die Ausrüstung verbessert hat, haben die Verfahren zum Verbinden von Telefonen mit einem Kommunikationsnetz eine Reihe von Änderungen erfahren. Bei den ersten Modellen von Telefonapparaten erfolgte der Anschluss an die Kommunikationsleitung ganz ohne die Verwendung von Steckdosen. Um eine geschlossene Stromschleife zu erzeugen, wurden die Drähte einfach miteinander verdrillt oder auf andere verfügbare Weise verbunden.

In den 80er Jahren des letzten Jahrhunderts wurden die Verbindungen von ATS-Leitungen mit zweiadrigen Kupferdrähten ausgeführt. Und um eine schnelle Trennung der Telefonverbindung zu gewährleisten, wurden Buchsen und Stecker des RTSHK-4-Standards verwendet. Diese Abkürzung steht für „Four Pin Plug Type Telephone Socket“.

Die Gehäuse solcher Geräte sind mit einem Schutzschlüssel ausgestattet - einer Kunststoffverbindung, mit der Sie ein falsches Einstecken des Steckers in die Steckdose verhindern können.

Das RTSHK-4-Design umfasst einen Schlüssel und zwei Kontaktpaare. Das erste Paar sorgt dafür, dass das Telefon im normalen Modus funktioniert, das zweite Paar ermöglicht Ihnen, eine zusätzliche Leitung anzuschließen, vorausgesetzt, beide Geräte haben dieselbe Telefonnummer.

Anstelle veralteter Modelle des RTSHK-4-Standards wurden infolge der allgegenwärtigen Verbreitung von Mikroprozessortechnologien aktiv registrierte Jack-Geräte mit der Bezeichnung "RJ" verwendet. Es entspricht dem internationalen Standard IEC 60884-1 und 60669-1.

Mit modernen standardisierten Geräten für Schwachstromkreise können Sie bis zu vier Paar Arbeitskontakte an den Stromkreis anschließen

Der Anschluss moderner stationärer Telefonmodelle für den Einsatz auf Haushaltsebene erfolgt über Steckdosen, die mit einem Kontaktpaar ausgestattet sind. Gehäuse solcher Geräte werden in den Hohlraum des Kunststoffmoduls montiert und mit RJ-11-Symbolen gekennzeichnet.Zwischen den beiden Kontakten, bei denen es sich um kompakte Metallstecker handelt, sind die Adern der Zuleitung vergraben.

Modelle des RJ-11-Standards werden für den Anschluss von Geräten an Telefonleitungen des linearen Typs empfohlen.

Im zentralen Teil des Kunststoffmoduls, Manipulator genannt, befinden sich Messingkontakte, durch die ein elektrisches Netzwerk zwischen dem Telefon und der TK-Anlage hergestellt wird.

Um zwei Geräte an getrennte Leitungen anzuschließen und Büro-Mini-PBXs zu erstellen, werden Geräte des RJ-12- und RJ-14-Standards verwendet. Universelle vieradrige Anschlüsse sind für die meisten Modelle von Telefongeräten geeignet.

Um mehrere Geräte gleichzeitig anzuschließen, müssen Sie nur die Buchsen in Reihe zu Blöcken zusammenbauen und dabei das Schema beachten: Die erste Leitung ist mit den Kontakten Nr. 2 und Nr. 3 und die zweite mit Nr. 1 und Nr. 1 verbunden. 4. Geräte dieser Serie werden eher verwendet, um eine Mini-Telefonanlage in der Einrichtung von Büroräumen zu erstellen.

Solche Module werden hauptsächlich verwendet, wenn es notwendig ist, ein exklusives Vintage-Alttelefon mit einer neuen Telefonverkabelung zu verbinden.

Modelle mit kombiniertem RTSHK-4- und RJ-11-Anschluss sind nicht weniger gefragt. Durch die Installation von Adaptern können Sie Stecker alter und neuer Standards mit Leitungen verbinden, die mit moderner Technologie ausgestattet sind.

Der Hauptunterschied zwischen RJ-25-Standardgeräten sind drei Paar Arbeitskontakte. Aus diesem Grund sollten solche Geräte nur von einer qualifizierten Person angeschlossen werden, die sich mit Telefonie und Elektrik auskennt.

Der RJ-45-Anschluss hat vier Stiftpaare, aber nur zwei Stifte, die näher an der Mitte liegen, werden verwendet, um einen elektrischen Schaltkreis zu erstellen.

Beim Anschluss von Faxen, Modems, Computersystemen und anderen komplexen Geräten von Kommunikationsgeräten wird auch der RJ-45-Standard verwendet.

Beim Anschluss von Geräten des RJ-45-Standards wird das Hauptaugenmerk auf die Konformität von Kunststoffschlüsseln gelegt

Trotz der konstruktiven Unterschiede zwischen alter und neuer Norm haben Gerätestecker ähnliche Stecker und Abmessungen. Die Verbindung des Geräts mit dem Netzwerk erfolgt nur über zwei Kontakte. Nur moderne Modelle verwenden nur mittlere Kontakte.

Diejenigen, die sich mit den Funktionen der Verbindung vertraut machen möchten, helfen der Fotogalerie:

Bildergalerie
Foto von
Das Steckdosengehäuse ist eine Kunststoffbox, die mit selbstschneidenden Schrauben oder einer anderen flachen Oberfläche mit doppelseitigem Klebeband an der Wand befestigt wird

Die Buchse dient zum Anschluss eines Telefonkabels mit einem RJ-12-Stecker.

Zum Anschließen des Telefonkabels ist der Buchsenmechanismus mit Schraubklemmen ausgestattet, die zum Befestigen mit einem Schraubendreher ausgelegt sind.

Das Schema zum Anschließen eines Telefonkabels an eine Steckdose hängt von der Anzahl der Anschlüsse ab

Aussehen einer obenliegenden Telefonsteckdose

Telefon-Patchkabel mit RJ-12-Stecker

Innenraum der Telefonbuchse

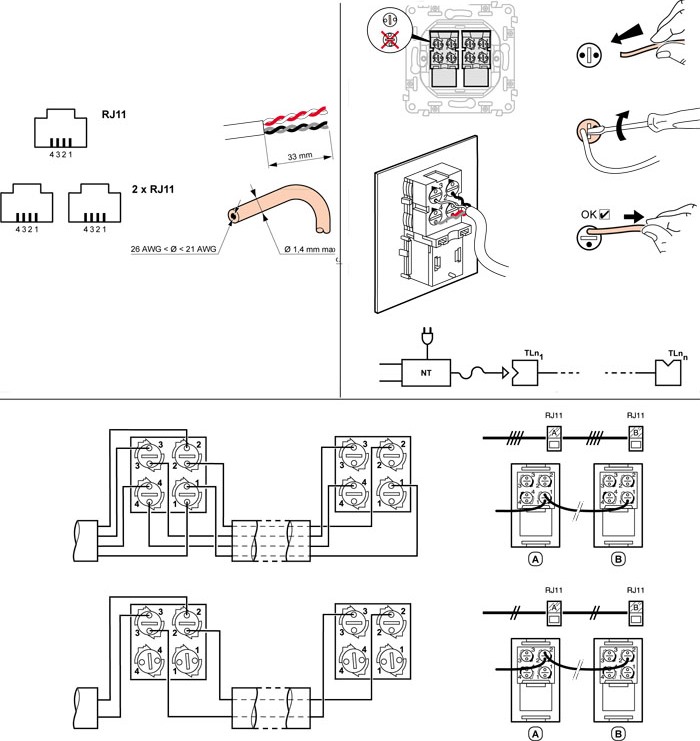

Schaltplan für eine Steckdose mit zwei Anschlüssen

Fehler bei der Auswahl und Installation von Telefonsteckdosen

Die Hauptursache aller Fehler ist Leichtsinn und Unaufmerksamkeit. Wenn Sie diese Empfehlungen befolgen, können Sie Probleme und Mängel bei der Installation von Schaltgeräten vermeiden.

Fehler 1. Nach dem Öffnen der Verpackung wird die beigefügte Anleitung weggeworfen, in der Annahme, dass der Schaltplan auf der Produktverpackung angegeben ist. Das Diagramm kann fehlen und dann können Installationsschwierigkeiten auftreten.

Fehler 2.Führen Sie die Installation ohne dielektrische Handschuhe durch. Wie bereits erwähnt, kann die Spannung im Netz bis auf 120 Volt ansteigen. Da keine „sichere Spannung“ vorhanden ist, droht dies mit unangenehmen Folgen. Die Arbeiten müssen unter Einhaltung der Sicherheitsvorschriften durchgeführt werden.

Fehler 3. Beim Kauf eines Produkts möchten Sie möglicherweise Geld sparen und ein Gerät von einem unbekannten Unternehmen zu einem niedrigeren Preis kaufen. Dies ist eine falsche Sparsamkeit: Das Produkt kann von schlechter Qualität sein und gleichzeitig keine Garantie haben, wodurch es nicht möglich ist, es umzutauschen oder das Geld zurückzugeben. Namhafte Marken geben Garantien für ihre Produkte, was eine Garantie für Qualität und Zuverlässigkeit ist.

Fehler 4. Während der Installation haben sich die Leiter miteinander geschlossen und die Telefonleitung wurde abgeschaltet. Kein Grund in Panik zu geraten und das Reparaturteam der Telefongesellschaft anzurufen. Die Verbindung wird automatisch durch die Zentrale getrennt. Ein solches Herunterfahren erfolgt einige Minuten lang, danach wird das Netzwerk wiederhergestellt.

Fehler 5. Verwenden eines gebrauchten Kabels aus einem alten Gebäude oder in einem verlassenen Raum. Dieser Draht kann eine gebrochene Isolierung oder einen beschädigten Kern haben. Dies wirkt sich sicherlich auf die Qualität der Verbindung aus. Es ist besser, ein neues Kabel zu kaufen, das modernen Standards entspricht, was eine einwandfreie Verbindung gewährleistet.

Abschließend möchte ich anmerken, dass trotz der weiten Verbreitung von Mobiltelefonen stationäre Geräte aufgrund der Unabhängigkeit von territorialer „Abdeckung“ und diversen Roamings weiterhin weit verbreitet sind. Darüber hinaus bietet die kabelgebundene Kommunikation eine bessere Verbindung und bleibt manchmal das einzig verfügbare Kommunikationsmittel.

Das ist interessant: Attika auf dem Dach

Wie man nach dem Schema arbeitet

Die meisten Fachleute arbeiten also, während sie das Telefon nach dem Schema anschließen. Wenn Sie ein altes Standardgerät und kein europäisches verwenden, ist es besser, eine universelle Steckdose zu kaufen. Es hat einen modernen Stecker und einen vierpoligen Stecker. Die fünfte ist eine Plastikzunge. Der Anschluss einer Altbaudose erfolgt analog zu der oben beschriebenen Möglichkeit mit einem RJ11- oder RJ12-Anschluss. Zwei Kabeldrähte sind mit den Kontakten in der Nähe der Kunststofflasche verbunden.

Es ist wichtig zu wissen! Achten Sie vor dem Anschließen der Steckdose darauf, dass in dem zum Gerät passenden Stecker die Adern spiegelverkehrt auf die gleichen Kontakte wie in der Steckdose gesteckt werden

Neben den aufgeführten RJ11- und RJ12-Standards gibt es noch den RJ25-Standard. Es hat sechs Kontakte. Solche Steckdosen werden zu Hause nicht installiert, aber es gibt Situationen, in denen sie aus Unwissenheit dennoch erworben werden. In diesem Fall muss das Telefon wie im Bild gezeigt mit dem dritten und vierten Kontakt verbunden werden:

Die roten und grünen Drähte sind mit diesen Stiften verbunden, sodass sie leicht zu finden sind. Standardkabel werden an Steckdosen beliebigen Subtyps angeschlossen.

Wie wir sehen, ist es nicht kompliziert, eine Telefonsteckdose selbst anzuschließen. Viel Glück!
