So schließen Sie einen Schalter mit einer Taste an: Regeln und Anschlussdiagramme

Was sind die Vorteile von Zweifachschaltern?

In der Größe unterscheiden sich Doppelmodelle nicht von Einzelmodellen. Dies ist praktisch, wenn es notwendig wird, einen durch einen anderen zu ersetzen.

Switches unterscheiden sich in ihrer Einrichtung. Der Arbeitsteil des Doubles umfasst drei Kontakte: einen am Eingang und zwei am Ausgang. Es sind die ausgehenden Kontakte, die den Betrieb von zwei unabhängigen Lichtquellen (oder Gruppen) steuern.

Eingehende und ausgehende Kontakte

Der Einbau von Schaltgeräten mit 2 Schlüsseln hat seine Vorteile.

1. Bei der Installation von zwei Einzeltastenmodellen muss das Kabel zu jedem von ihnen gezogen werden. Dementsprechend führt ihr Ersatz durch ein Gerät zu einer Verringerung der Arbeitskosten und Materialeinsparungen.
2. Zwei separate Lichtquellen können an verschiedene Tasten angeschlossen und deren Betrieb von einem Punkt aus gesteuert werden. Dies ist beispielsweise praktisch, wenn Kontakte von Armaturen in Toilette und Badezimmer ausgegeben werden, wenn sich diese in der Nähe befinden. Darüber hinaus ist es in Übereinstimmung mit der PUE erlaubt, Schalter nur außerhalb dieser Räumlichkeiten zu platzieren. Ebenso ist es möglich, die Einbindung unterschiedlicher Scheinwerfergruppen zu konfigurieren. Sie können abwechselnd oder gleichzeitig (durch Drücken beider Tasten) eingeschaltet werden.
3. Die Schalter sind recht einfach, einfach zu installieren und pflegeleicht. Sie dienen lange ohne Verlust der funktionellen und ästhetischen Eigenschaften.
4. Doppelschalter werden in Räumlichkeiten für verschiedene Zwecke installiert: in Wohnungen und Büros, öffentlichen Einrichtungen und in der Produktion. Feuchtigkeitsbeständige Modelle können auch im Freien verwendet werden.
5. Es ist nicht immer praktisch, wenn in einem Kronleuchter mit mehreren Glühbirnen alle gleichzeitig arbeiten. Wenn Sie ein Gerät mit zwei Schlüsseln installieren, können Sie die Verkabelung vornehmen, indem Sie jeweils eine bestimmte Anzahl von Lichtquellen anschließen. So wird die Arbeit des Kronleuchters funktionaler und es wird Strom gespart, wenn nicht alle Lampen eingeschaltet werden müssen.

Einstellbarer Lichtschalter

Preise für einstellbare Schalter

Dimmer

Zu den Nachteilen der Geräte gehören Probleme beim Einschalten der Beleuchtung, wenn der Schalter ausfällt. Da ein Gerät zwei Lampen gleichzeitig steuert, funktionieren im Falle einer Störung beide nicht.

Der Aufbau und das Funktionsprinzip des Zweifachschalters

Das Design eines zweifachen Schalters ist recht einfach. Es besteht aus:

1. Zwei Tasten (Aufwärts- und Abwärtsbewegung von Teilen).
2. Gehäuse (Schale), das vor Beginn der Arbeit mit Strom entfernt wird.
3. Klemmleisten (die Stellen, an denen Spannung oder Strom zugeführt wird).

Schalterdesign

In seltenen Fällen kann das dritte Element - Klemmenblöcke - im Design durch Schraubklemmen ersetzt werden. Der Unterschied besteht darin, dass erstere den Draht lange und sicher halten, während letztere dasselbe tun, aber ohne den Draht zu klemmen und zu verdrehen, sodass die erste Option einfacher anzuschließen ist und länger funktioniert. Das Design kann auch zusätzliche Beleuchtung beinhalten – einen Dimmer, der sich auf jeder Taste befindet.

Innerhalb eines unbeleuchteten Zweifachschalters verlaufen zwei parallel zueinander verlaufende Drähte + ein Eingang für eine Phase. Jeder der für die Tasten geeigneten Anschlüsse kann unabhängig voneinander einen Kontakt öffnen oder schließen, der eine Lampe, eine zweite Lampe oder alle Lampen gleichzeitig einschaltet.

Zweifach-Schaltdrähte

Das Funktionsprinzip des Schalters ist die Variabilität des Beleuchtungsgrades:

1. Sie können nur eine Taste einschalten, sodass eine Glühbirne (oder die erste Gruppe von Lichtern) aufleuchtet.
2. Es ist möglich, den zweiten Schlüssel einzuschalten - die Beleuchtung ändert sich, da einige Teile des Raums deutlich sichtbar sind, während andere leicht abgedunkelt werden.
3. Die dritte Möglichkeit besteht darin, alle Lampen auf einmal einzuschalten – beide Schlüssel befinden sich in der Position „Ein“ – dann wird der Raum maximal beleuchtet.

Einige Zweigang-Switches bestehen aus zwei voneinander isolierten Single-Gang-Geräten. In diesem Fall ist es üblich, sie modular zu nennen.

Neben der externen Komponente kann ein solches Gerät auch die Funktionen des Energiesparens und der Schaffung einer abwechslungsreichen Atmosphäre erfüllen.Und Doppelschalter erhöhen die Sicherheit, denn wenn sie in einem Raum installiert werden, verringert sich die Anzahl der Punkte mit elektrischer Spannung.

Bevor Sie mit den Vorbereitungsarbeiten für den Anschluss des Schalters beginnen, empfehlen wir Ihnen, sich mit dem folgenden Diagramm eines Zweifachschalters vertraut zu machen:

Arten von elektrischen Schaltern

Die Palette der auf dem russischen Markt präsentierten Elektrogeräte erlaubt es nicht, alle Namen dieses Produkts aufzulisten, aber absolut alle Geräte sind in die folgenden Modifikationen unterteilt:

1. Verdeckte Montage - diese Art von elektrischen Schaltern ermöglicht es Ihnen, das Innere des Raums zu retten und ein Element der elektrischen Ausstattung in der Wand zu platzieren. Unter den Nachteilen dieser Art von Elementen der Elektroinstallation kann man die Notwendigkeit der Wandverfolgung nennen, was den Zeitaufwand für Installationsarbeiten erheblich erhöht.
2. Außenaufstellung - wird hauptsächlich in Bädern und Hauswirtschaftsräumen verwendet. Diese Art von Schaltern ist viel bequemer zu bedienen und zu reparieren, aber in der Ästhetik den versteckten Geräten deutlich unterlegen.

Die Installation dieser Geräte nimmt etwas Zeit in Anspruch, aber jeder Typ hat seine eigenen Eigenschaften und seine eigene Installationsreihenfolge. Wie Sie einen Lichtschalter gemäß allen Regeln installieren, wird im Folgenden ausführlich beschrieben.

Verfahren zur Gerätemontage

Alle während der Installation des Pass-Through-Schalters durchgeführten Aktionen werden gemäß dem Anschlussplan ausgeführt. Es unterscheidet sich von der Montage eines Standardschalters dadurch, dass drei statt zwei Drähte verwendet werden.Die beiden Drähte in diesem Stromkreis fungieren als Brücke, die benachbarte Schalter verbindet, die sich an verschiedenen Stellen im Raum befinden. Der dritte Draht liefert die Phasenversorgung.

Der Unterschied zwischen dem Anschlussplan des Durchgangsschalters und dem Installationsplan eines Standardgeräts besteht im Vorhandensein von drei Drähten, von denen zwei die Geräte verbinden und der dritte Strom liefert

Beim Anschluss eines Durchgangsschalters kann jede Art von Lampe verwendet werden, von einer traditionellen Glühlampe bis hin zu modernen fluoreszierenden LED-Lichtquellen.

Fünf Drähte passen in die Anschlussdose:

• Kabel vom Beleuchtungsgerät;
• Stromkabel von der Maschine;
• Draht vom zweiten Durchgangsschalter.

Um eine lange Lebensdauer der elektrischen Verkabelung zu gewährleisten, wird empfohlen, die richtige Kabelgröße für die Hausverkabelung zu wählen.

Um eine Schaltung mit zwei Eintastenschaltern aufzubauen, wird ein dreiadriges Kabel verwendet. In diesem Fall wird Erdung, „Null“ auf der Lichtquelle angezeigt. Und die im Diagramm braun hervorgehobene Phase liefert Strom. Es geht durch beide Schalter und die Lampe.

Da sich diese Schalter in der Unterbrechung des Phasenkabels befinden, ist die Arbeitssicherheit während der Reparatur und Wartung der Beleuchtungseinrichtung gewährleistet.

Die Arbeiten zum Anschließen eines Einfachschalters (Durchgang) werden in der folgenden Reihenfolge ausgeführt:

• Lösen Sie die Enden der Drähte von der Isolierung.
• Verwenden Sie die Anzeige, um den Phasendraht und die Null zu finden.
• Verlegen Sie den Neutralleiter von der Maschine durch die Anschlussdose zum Kronleuchter / Lampe.
• Schließen Sie an den Eingangskontakt des ersten Schalters die Phase des Versorgungskabels an, das durch die Anschlussdose geführt wurde.
• Verbinden Sie (über die Anschlussdose) zwei Ausgangskontakte eines Durchgangsschalters mit zwei Ausgangskontakten des anderen;
• Es bleibt, die Phase, die (durch die Anschlussdose) zum Kronleuchter / der Lampe führt, mit dem Ausgangskontakt des zweiten Schalters zu verbinden.

Die Verbindungen können gedreht, gelötet und mit Isolierband umwickelt werden. Oder verwenden Sie selbstklemmende Reihenklemmen.

In Wohnungen, privaten Cottages, werden häufiger nicht Ein-, sondern Zwei-Tasten-Durchgangsschalter verwendet. Geräte mit zwei Tasten ermöglichen die Steuerung von zwei Beleuchtungskörpern, die sich in verschiedenen Räumen befinden

Neben Tastaturmodellen bieten Hersteller Touchpanels an. Bei der Installation ist jedoch professionelle Hilfe unabdingbar.

Wenn es notwendig ist, die Beleuchtung von mehr als zwei Punkten aus zu steuern, können bis zu sechs Durchgangsschalter in der Schaltung verwendet werden. In unserem anderen Artikel haben wir Schritt für Schritt die Nuancen des Anschließens eines Durchgangsschalters an zwei und drei Stellen untersucht und das Material mit visuellen Diagrammen versehen.

So wählen Sie die Position des Schalters aus

Bevor Sie mit der Installation des Schalters beginnen, sollten Sie sich für den Ort seiner Platzierung entscheiden. Es ist notwendig, alle Vor- und Nachteile seines Standorts abzuwägen. Die häufigste Position von Schaltern in der Nähe der Tür. Das ist praktisch, wenn Sie beim Verlassen oder Betreten das Licht im gesamten Raum steuern können. Andere Optionen sind ebenfalls möglich. Beispielsweise befinden sich Schalter am Kopfende des Bettes.

Bevor Sie mit der Installation des Schalters beginnen, müssen Sie den Schaltplan dafür herausfinden.Installationsvorschriften sind zu beachten: Der Schalter darf nicht näher als 60 cm von der Duschkabine und mindestens einen halben Meter vom Gasabzweig entfernt sein.

Laut ihnen müssen Sie sich auch etwa 10 cm und fast einen Meter über dem Boden von den Türen zurückziehen. In Räumen mit hoher Luftfeuchtigkeit und großen Temperaturschwankungen sollte der Einbau von Schaltern vermieden werden.

Sicherheitstechnik

Bei Installationsarbeiten ist zu beachten, dass Null nicht an den Schalter angeschlossen werden kann, und bei Reparaturarbeiten muss überprüft werden, ob die Kontakte mit Null oder Phase versorgt werden.

Die Überprüfung muss zu Ihrer eigenen Sicherheit erfolgen. Um beim Glühlampenwechsel oder Reparaturarbeiten nicht versehentlich unter Spannung zu geraten.

Wenn Sie keine Kenntnisse im Umgang mit Elektrogeräten haben, sollten Sie sich an einen Fachmann wenden, der Ihnen einen Schalter für Unterputzmontage fachgerecht einbaut. Der Elektriker stimmt mit dem Kunden ab, wie der Lichtschalter richtig installiert wird, und berät, in welcher Höhe er installiert werden sollte.

Wie viele Drähte am Kronleuchter

Die Anzahl der Drähte an einem Kronleuchter hängt davon ab, wie komplex der Kronleuchter ist und wie viele Glühbirnen er einschalten muss. Wenn am Kronleuchter nur zwei Drähte vorhanden sind, handelt es sich höchstwahrscheinlich um einen einfachen Kronleuchter mit nur einer Glühbirne. Es ist nicht schwierig, einen solchen Kronleuchter anzuschließen, es reicht aus, jeden Leiter an Null und an die Phase (separat) anzuschließen. Wenn der Kronleuchter einfach ist und sich 3 Steckdosen an der Decke befinden und diese an einen Zweifachschalter angeschlossen sind, dann:

• Es ist möglich, zwei Phasenleiter miteinander zu verbinden und so einen Phasenleiter zu bilden.In diesem Fall kann der Kronleuchter mit jeder Taste ein- und ausgeschaltet werden, was nicht sehr praktisch ist.
• Ein Phasenleiter ist isoliert, dann wird der Kronleuchter mit einer der Tasten zur Auswahl ein- / ausgeschaltet.

Es gibt mehrspurige Kronleuchter, die mehr als eine Glühbirne haben können, daher gibt es mehr Drähte, zusätzlich kann ein Draht (gelb-grün) für die Erdung vorhanden sein.

Wenn der Kronleuchter 3 Drähte hat, gehen Sie wie folgt vor:

• Das Erdungskabel ist nicht angeschlossen, wenn es sich nicht an der Decke befindet.
• Der Erdungsleiter wird mit demselben Leiter an der Decke verbunden.

Die anderen beiden Adern werden mit Phase und Neutralleiter verbunden. Moderne Kronleuchter werden in der Regel zwangsläufig mit einem Erdungskabel hergestellt, was mit den Anforderungen der Sicherheitsvorschriften verbunden ist.

Anschluss an einen Zweifachschalter

Wenn ein Kronleuchter mehr als 2 Lichtquellen hat, macht es keinen Sinn, ständig eine große Anzahl von Glühbirnen einzuschalten, aber es ist besser, sie in zwei Gruppen zu unterteilen. In diesem Fall erhalten Sie 3 Optionen zum Einschalten: ein Minimum an Licht, eine durchschnittliche Beleuchtung und eine maximale Lichtmenge. Es müssen mindestens 3 Drähte an der Decke sein - 2 Phasen und 1 Null.

Anschließen eines fünfarmigen Kronleuchters an einen Doppelschalter (zweifach).

Seit kurzem sind Kronleuchter innen mit mehrfarbigen Drähten verbunden. In der Regel werden blaue und braune Leiter verwendet, andere Farbvarianten sind möglich. Die blaue Ader ist laut Norm zum Anschluss von „Null“ vorgesehen. Daher wird durch das Verdrillen aller blauen Drähte zunächst „Null“ gebildet

Es ist wichtig zu überprüfen, dass keine anderen Drähte in diese Verbindung gelangen.

Vor dem Anschließen des Kronleuchters die Leitergruppe

Der nächste Schritt ist die Bildung von Gruppen von Lichtquellen. Wenn der Kronleuchter 3-Horn ist, gibt es hier nicht viele Möglichkeiten: Es werden 2 Gruppen gebildet, die aus 1 und 2 Glühbirnen bestehen. Bei einem Kronleuchter mit 5 Johannisbrotbäumen sind folgende Optionen möglich: 2 + 3 Glühbirnen oder 1 + 4 Glühbirnen. Diese Gruppen werden durch Verdrillen der Phasendrähte gebildet, die braun sein können. Als Ergebnis wird eine Gruppe von "Null"-Leitern derselben Farbe erhalten, die zweite Gruppe stellt eine separate "Phasen"-Gruppe dar, die einen oder mehrere Leiter enthalten kann, und die dritte Gruppe ist ebenfalls eine "Phasen"-Gruppe, die enthält 2 oder mehr Drähte, abhängig von der Anzahl der Lichtquellen.

Schaltplan für einen Zweifachschalter

Sehen Sie sich dieses Video auf YouTube an

Anschließen eines Kronleuchters an einen einzelnen Schalter

Die Verbindungsmethode ist recht einfach, auch wenn sich mehr als ein oder zwei Glühbirnen im Kronleuchter befinden. Dies ist viel einfacher, wenn zweifarbige Drähte aus dem Kronleuchter kommen. Dabei werden gleichfarbige Adern miteinander verdrillt und bilden so eine 2-adrige Leitung. Die folgende Abbildung zeigt ein Diagramm zum Einschalten eines Kronleuchters an einem einzelnen Schalter.

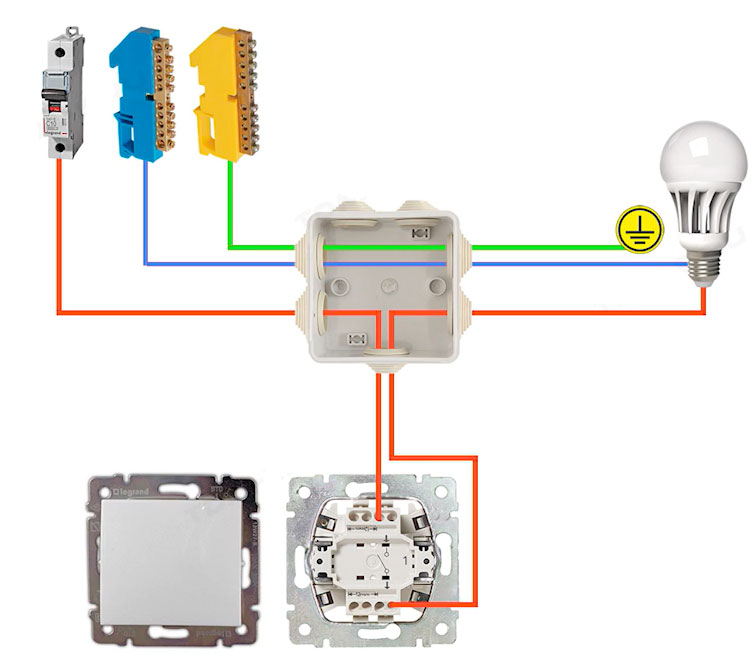

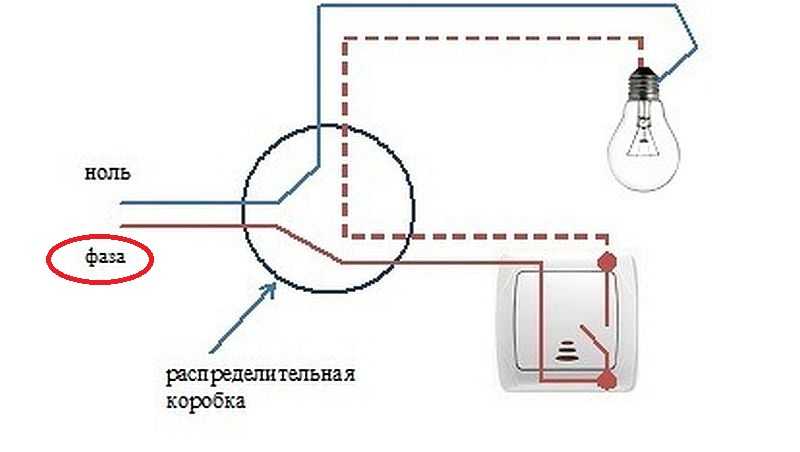

Schema zum Anschließen eines Kronleuchters an einen Single-Gang-Schalter

Natürlich werden bei einem solchen Schaltschema alle Lampen gleichzeitig geschaltet, was wirtschaftlich nicht immer gerechtfertigt ist.

Anschluss von einer Steckdose

Es gibt jedoch Fälle, in denen eine zusätzliche Lampe mit einem separaten Schalter angeschlossen werden muss. Dann ist eine Verkabelung von einer vorhandenen Steckdose möglich. Die Wahl der Referenzmethode (extern oder intern) ist jetzt nicht sinnvoll zu zerlegen, dies gilt nicht für dieses Thema.Es ist logischer, Anschlussoptionen in Betracht zu ziehen. Bei der Installation eines Ein-Tasten-Schalters treten keine Schwierigkeiten auf, Sie benötigen nur eine Zweidrahtleitung und das Schaltgerät selbst.

Wenn über der Steckdose ein Spannungsunterbrecher installiert ist, werden die Neutral- und Phasendrähte davon entfernt. Die Phase wird innerhalb des Schalters unterbrochen, während die Null erhalten bleibt. Der Rest der an den Stromkreis angeschlossenen Beleuchtungsgeräte wird gemäß den obigen Diagrammen mit Strom versorgt.

Damit sind drei Drahtadern erforderlich (am Ausgang - Null, Phase, Phase), und wenn der Unterbrecher drei Schlüssel hat, werden 4 Adern (Null und 3 Phasen) benötigt.

Anwendung des LED-Schalters

Ein mit einer Hintergrundbeleuchtung ausgestatteter Schalter wird dort installiert, wo es auch tagsüber dunkel ist, und die ständige Verwendung eines Beleuchtungsgeräts ist unpraktisch. Es wird auch in Räumen verwendet, die nachts betreten werden müssen.

Ein Schalter mit LED-Hintergrundbeleuchtung kann wie ein herkömmlicher einteilig sein oder aus einer, zwei oder mehreren Tasten bestehen

Je mehr Lichtquellen, desto mehr Tasten am Schalter werden benötigt. Zur Steuerung von Beleuchtungen, die aus mehr als drei Leuchten bestehen, werden Drehschalter verwendet, die in einer Reihe installiert sind.

Um die Beleuchtung von mehreren Stellen aus zu steuern, wird ein spezieller hintergrundbeleuchteter Schalter gekauft.

Korrekte Verbindung

Nach dem Anschließen der Leitungen müssen Sie bei der Arbeit mit Steckdosen, insbesondere in alten Häusern, keine Fehler machen. Moderne Geräte unterscheiden sich in der Größe von älteren Produkten.

Austausch eines alten Geräts

Oft muss man sich mit einem alten Gerät herumschlagen, um das Licht auszuschalten. Es muss abgebaut werden.Um die Plastikabdeckung zu entfernen, unter der die alte Struktur verborgen ist, lösen Sie alle äußeren Schrauben.

Es gibt ein Diagramm, wie Sie einen Single-Gang-Schalter schnell und einfach ersetzen können.

1. Stellen Sie mit einem Anzeigeschraubendreher die Phase ein.
2. Ziehen Sie Schutzhandschuhe an und bringen Sie das Werkzeug der Reihe nach zu jedem Kontakt.
3. Nachdem Sie den ersten und zweiten Draht überprüft haben, schalten Sie das Licht aus.
4. Nur wenn keine Spannung vorhanden ist, können Sie mit dem Entfernen des alten Produkts beginnen.
5. Ziehen Sie die Arbeitseinheit heraus, trennen Sie das erste „Phasen“ -Kabel und dann das zweite und isolieren Sie sie.
6. Zur Isolierung eignet sich mehrfarbiges Isolierband.

Nachdem Sie Platz für ein neues Gerät frei gemacht haben, ist es nicht schwierig, es zu installieren.

So schließen Sie das Gerät an

Die Notwendigkeit, von der Anschlussdose aus anzuschließen, ist auf das Vorhandensein mehrerer Lampen, Steckdosen und Schalter in einem Raum zurückzuführen. Die Aufgabe wird durch die Tatsache erschwert, dass Sie mehrere Drähte im Gerät anschließen müssen. Das direkte Anschließen des Kabels an das Gerät ist einfacher als das gleichzeitige Anschließen der Lampe, des Schalters und der Kabel von der Schalttafel.

Anschließen eines Schalters und einer Steckdose

Um den Schalter anzuschließen, müssen Sie die Phase finden - das rote Kabel sowie Null, es ist blau. Sie kommen alle vom Schild. Die Schaltung ist nicht viel anders, aber die Steckdose ist anders installiert: Das rote Kabel ist mit dem gleichen roten vom Schalter verbunden, und das blaue Kabel ist mit dem blauen verbunden. Die Leitungen führen zur Einbaudose, wie bei der Installation des Gerätes ohne Anschlussdose. Alle angeschlossenen Kabel müssen mit Isolierband gesichert, verlötet und in einer Box verlegt werden.

Schlussfolgerungen und nützliches Video zum Thema

Mit einem Schaltplan für einen Durchgangsschalter und Grundkenntnissen in Elektroarbeiten können Sie Ihr Beleuchtungssteuerungssystem zu Hause selbst aufrüsten.

Das folgende Video hilft Ihnen, die Unterschiede zwischen einem herkömmlichen und einem Pass-Through-Switch zu verstehen und das Installationsverfahren zu bestimmen:

Dieses Video hilft Ihnen beim Anschließen von Walk-Through-Schaltern ohne Verwendung einer Anschlussdose:

Und dieses Video hilft dabei, die Beleuchtung von drei oder mehr Stellen aus zu steuern.

Die Möglichkeit, den Wohnkomfort zu erhöhen, verbunden mit einer Reduzierung der Stromkosten, ist für viele von Interesse, sodass die Verwendung von Durchgangsschaltern bei Eigentümern geräumiger Wohnungen und privater Ferienhäuser immer beliebter wird.
