So schließen Sie einen LED-Streifen an: die Hauptphasen der Installation und des Anschlusses

Möglichkeiten, zwei LED-Streifen miteinander zu verbinden

Sie können 2 Segmente der Hintergrundbeleuchtung auf 3 Arten verbinden: Bänder ohne Drähte - mit einem Lötkolben, mit Drähten und Steckern.

Verbinden von Bändern mit einem Lötkolben ohne Drähte

Um die Streifen drahtlos zusammenlöten zu können, werden ihre Enden auf die Höhe stromführender Kontakte geschnitten. Dazu wird 1 Stück des Produktes vom Klebegrund gereinigt und die Kontakte freigelegt.Dann werden sie mit Flussmittel geschmiert und eine Zinnschicht aufgetragen, bis ein silbriger Film erscheint. LED-Streifen werden unter Einhaltung der Polarität überlappt. Damit das Zinn die Kontakte fest fixiert, wird es 5 Sekunden mit einem Lötkolben erhitzt.

Verbindung mit Drähten

Um 2 Segmente mit Drähten zu verlöten, wird ein Verbinder für die drehbare Verbindung der Segmente benötigt. Bereiten Sie die Hintergrundbeleuchtung vor, bevor Sie die Teile miteinander verbinden:

1. Das Ende des Produkts wird von einer feuchtigkeitsbeständigen Beschichtung gereinigt.
2. Verwenden Sie einen harten Radiergummi oder einen Zahnstocher, um die Kontaktpads abzuwischen. Dies hilft, Oxide zu beseitigen. Sie können die Spitze eines Streichholzes verwenden, sie ist weich und zerstört die Kontakte nicht, aber sie beseitigt die Oxidation gut.
3. Wenn das Produkt fertig ist, werden Kontaktnickel unter die Federkontakte gefädelt. Rotes Kabel ist positiv, schwarzes Kabel ist negativ.

Wir löten an der falschen Stelle des Schnitts

Wenn der Schnitt des Bandes falsch gemacht wird, funktioniert es nicht, es mit einem Stecker zu verbinden. Werfen Sie das Produkt nicht weg, da es durch Löten verbunden werden kann:

1. Dazu werden die LED-Backlight-Schienen sorgfältig gereinigt. Wenn die darin verlaufenden Kontaktbahnen deutlich sichtbar werden, ist der zweite Teil des Produkts gereinigt.
2. Dann wird mit einem Lötkolben Lot auf die Kontaktbahnen von 2 Segmenten aufgetragen.
3. Der einfachste Weg, 2 Stück zu löten, ist die Verwendung kleiner Drahtstücke. Schwieriger ist es, die Segmente durchgehend zu verlöten.
4. Um das Löten auf Qualität zu testen, werden die Drähte leicht gezogen oder wackelt. Wenn die Lötstelle nicht verformt ist, ist die Arbeit korrekt ausgeführt.
5. Kontaktpads sind mit Isolierband umwickelt oder mit Schrumpfschlauch isoliert.

Reparatur von LED-Streifen

Sie können herausfinden, warum die LED-Hintergrundbeleuchtung nicht funktioniert, und sie mit den folgenden Werkzeugen und Materialien reparieren:

• Schraubendreher-Anzeige;
• elektrisches Messgerät - Multimeter;
• Verbinder;
• Lötkolben;
• Lot.

Diagnose- und Reparaturmethoden für Stromkreise folgen den Regeln: Überprüfung der Spannung und Integrität aller Teile der Lampe. Produktreparatur:

1. Die LED-Hintergrundbeleuchtung flackert mit konstant schwachem Licht, manchmal schaltet sie sich auch ganz aus. Der Zustand des Netzteils des LED-Streifens wird überprüft, indem eine Testlampe oder ein Multimeter daran angeschlossen werden. Flackern tritt bei Stromstößen, schlechten Kontakten im Band und der Stromversorgung auf. Wenn die Hintergrundbeleuchtung 1 fehlerhafte LED hat, erscheint das Flackern an einer Stelle. Diese LED wird durch eine neue ersetzt. Wenn das Produkt im rechten Winkel installiert wird, versagen die Biegungen allmählich. Die beschädigte Stelle wird teilweise oder vollständig verändert.
2. Das Band brennt nicht vollständig oder erlischt, was bedeutet, dass einige seiner Abschnitte überhitzt sind oder eine falsche Installation vorgenommen wurde. Um das Problem zu beheben, wird ein schlechtes Hintergrundbeleuchtungssegment entfernt und Anschlüsse oder Anschlüsse installiert.
3. Wenn die Lichter nicht leuchten, müssen Sie die Stromversorgung auf das Vorhandensein von Eingangsspannung testen. Überprüfen Sie dazu die Phase in der Steckdose mit einem Anzeige-Schraubendreher oder die Spannung an den Eingangsklemmen. Das Multimeter ist auf Wechselstrommessung eingestellt. Um die Ausgangsspannung an den Kontakten der Lampe und den Ausgangsklemmen des Netzteils zu überprüfen, verwenden Sie ein Stück Klebeband. Im erloschenen Bereich wird die Spannung geprüft. Die Integrität der Leiter wurde beschädigt, wenn die Hintergrundbeleuchtung mit Spannung versorgt wird und die Glühbirnen nicht aufleuchten.

Das Problem einer Fehlfunktion der Stromversorgung kann auf eine durchgebrannte Sicherung, eine Fehlfunktion der Diodenbrücke oder eine unterbrochene Spur zurückzuführen sein.

Foto des Anschließens des LED-Streifens

Wir empfehlen außerdem die Besichtigung:

• Warum Sie eine Dockingstation für Ihr Smartphone brauchen
• So wählen Sie einen WLAN-Adapter für einen Fernseher aus
• TOP der besten Spannungsstabilisatoren
• So wählen Sie eine Antenne für digitales Fernsehen aus
• Was sind versteckte Verdrahtungsanzeigen?
• So wählen Sie eine Universalfernbedienung für Ihren Fernseher aus und richten sie ein
• Die besten Industriestaubsauger
• Bewertung der besten Fernseher von 2018
• So wählen Sie einen Wirbelwärmegenerator aus
• So wählen Sie eine mobile Klimaanlage aus
• Rückblick auf die besten Laptops 2018
• Was ist ein smart home system
• So wählen Sie einen guten Fettabscheider unter der Spüle aus
• Rückblick auf die besten Monitore des Jahres 2018
• So wählen Sie einen Heizkonvektor aus
• Die besten IPTV-Set-Top-Boxen für das Fernsehen
• Die besten Durchlauferhitzer
• Anleitung zum Laden einer Autobatterie
• Welche TV-Größe soll ich wählen?
• Bewertung der besten Kessel zum Erhitzen von Wasser
• Rückblick auf die besten Tablets des Jahres 2018
• Bewertung Fitnessarmband 2018
• Übersicht der besten WLAN-Router
• Bewertung der besten Kühlschränke 2018
• Bewertung der besten Waschmaschinen

Helfen Sie der Website, teilen Sie sie in sozialen Netzwerken

Zusammenfügen von zwei Bändern

Steckverbinder mit Steckverbindern sind eine bequeme und einfache Alternative zum herkömmlichen Anschluss, mit der Sie Segmente von Streifendiodenbeleuchtungen neu verbinden oder mehrere Diodenstreifen zu einem einzigen System kombinieren können.

Derzeit werden Steckverbinder mit einem oder mehreren Steckverbindern implementiert. Bei der Auswahl müssen Sie also die Art des Diodenstreifens und die Art der Verbindung berücksichtigen, die starr oder flexibel sein kann.

Verbinden von zwei oder mehr LED-Streifen

Es ist wichtig zu bedenken, dass die Möglichkeit, einen Regler mit Steckverbindern in Räumen mit hoher Luftfeuchtigkeit zu verwenden, vollständig ausgeschlossen ist, was auf die Gefahr von Kontaktoxidation und Geräteausfall zurückzuführen ist.

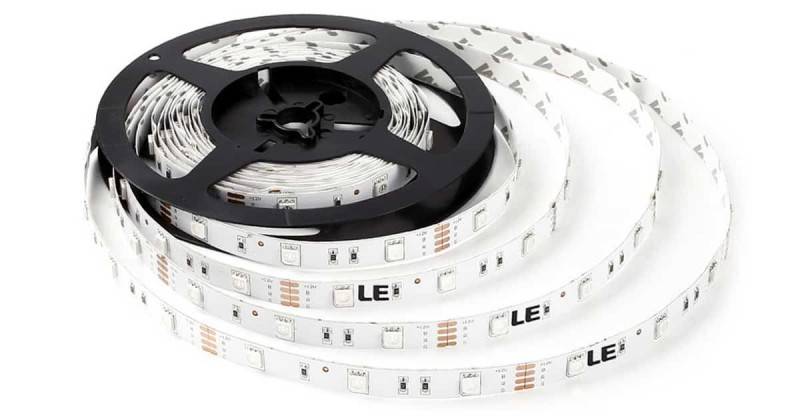

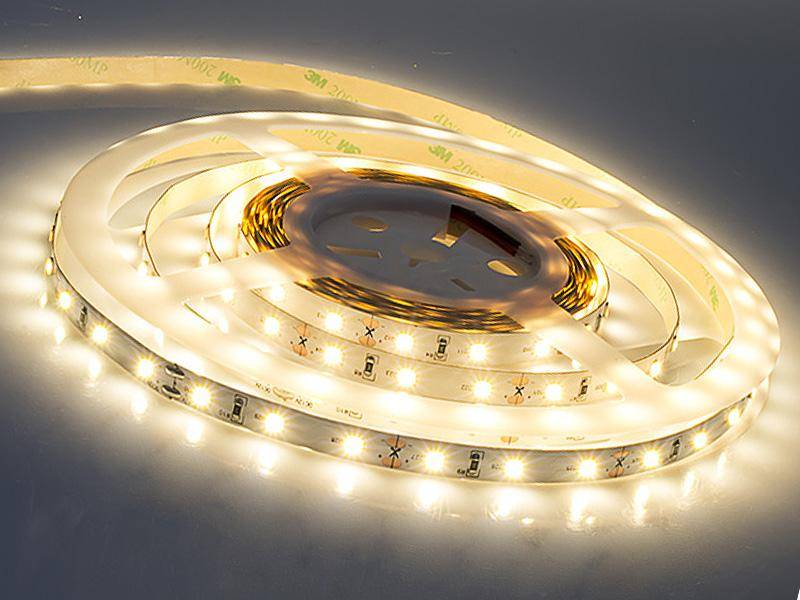

Sorten von LED-Streifen

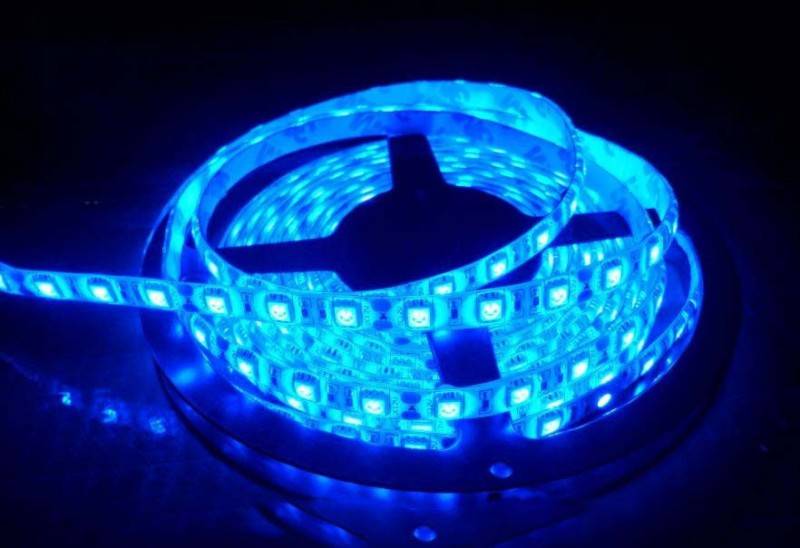

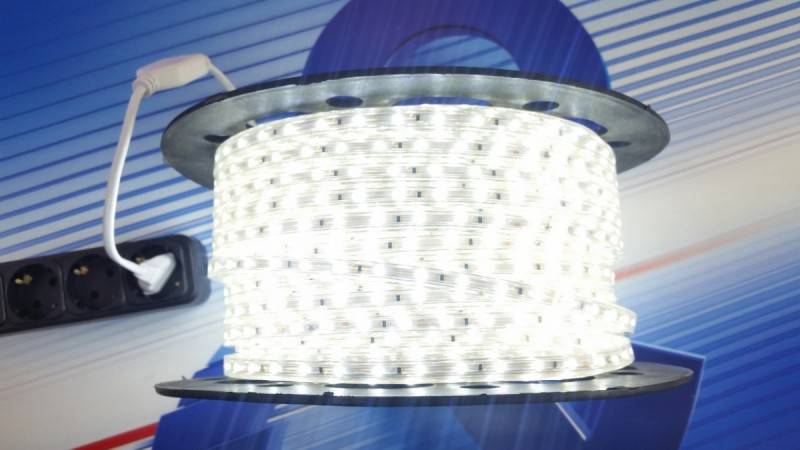

Wasserdichter LED-Streifen

Lichtleisten bestehen aus einem Streifen dielektrischen Materials, auf dem in regelmäßigen Abständen Leuchtdioden befestigt sind. Auf der Basis des Bandes sind spezielle Spuren angebracht, entlang derer ein elektrischer Strom fließt. Um die Stromstärke zu begrenzen, sind Widerstände in die Schaltung eingebaut. Die Breite des Leuchtmittels variiert von 8 bis 20 mm, die Dicke beträgt nur 3 mm. Der Beleuchtungsgrad hängt von der Anzahl der LEDs auf 1 Meter Band ab, er kann sich verzehnfachen - 30–240 Stück. Die Größe jeder Diode ist in der Markierung des Bandes angegeben, je größer sie ist, desto intensiver ist ihr Lichtstrom. Bei leistungsstarken Geräten sind Lichtquellen in mehreren Reihen angeordnet. Die Länge des Standardstreifens beträgt 5 Meter, er wird auf Rollen verkauft. Die Schnittpunkte sind auf dem Untergrund markiert, nur entlang dieser Linien kann das Band getrennt werden.

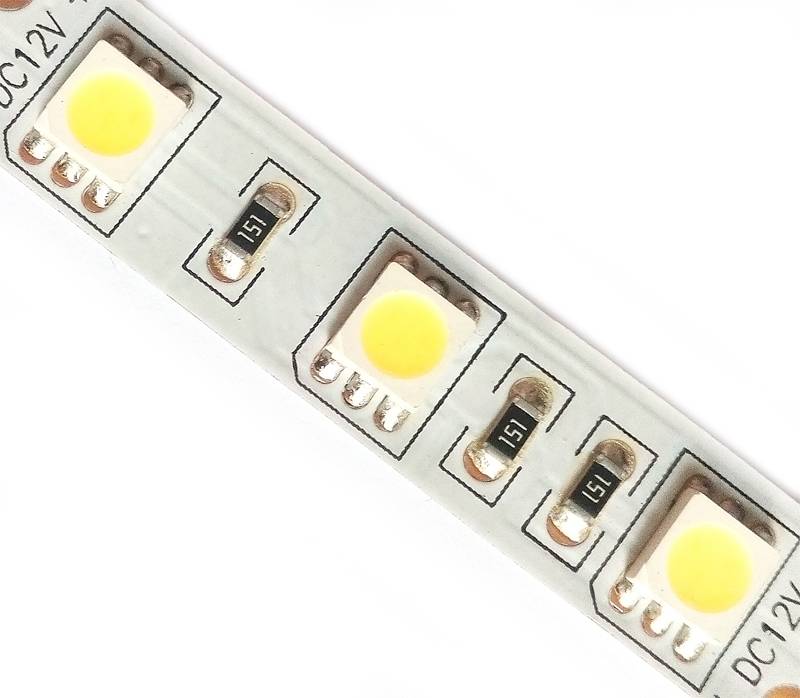

Schneiden des LED-Streifens

Die Hauptklassifizierung von LED-Streifen basiert auf der Farbe des emittierten Lichts:

1. SMD - monochrome Farbwiedergabe (weiß, blau, grün, rot). Die weiße Version des Glühens wird in warm, moderat und kalt unterteilt.

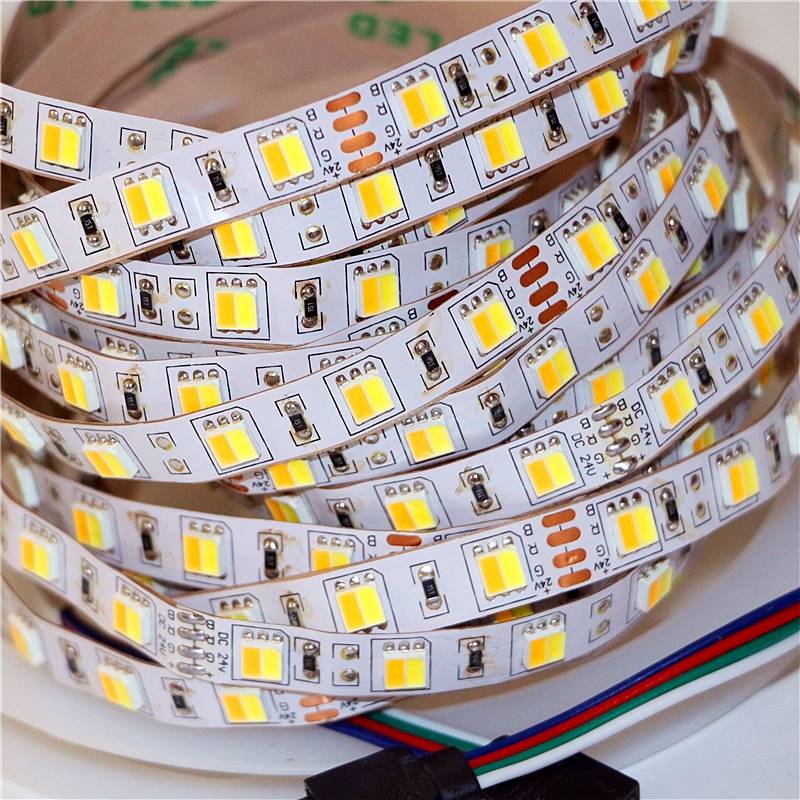

2. RGB - LED-Streifen, der eine Beleuchtung in jeder Farbe ermöglicht. In seinem Gehäuse befinden sich drei Dioden, die im Namen der Farben angegeben sind - Rot, Grün und Blau. Ihre Kombination, die durch den Betrieb des Controllers entsteht, verleiht jedem Glanz. Die Kosten für dieses Design sind dreimal höher als bei SMD-Tapes.

Beleuchtungskörper werden offen hergestellt, für die Installation im Innenbereich und wasserdicht, für den Einsatz im Freien und im Wasser, Schutzklasse - IP. Zur einfachen Anbringung sind einige LED-Streifen mit einer selbstklebenden Folie ausgestattet.

So schließen Sie einen LED-Streifen sicher an

• Abschläge müssen sich im Innenbereich befinden. Dies ist notwendig, damit kein Wasser dorthin gelangt und einen Kurzschluss verursacht. Eine Voraussetzung für die Platzierung von T-Stücken stellt Anforderungen an die Verbindungskabel, die höher sein sollten.
• Alle Kabel, die in und aus der Stromversorgung verwendet werden, müssen geerdet sein. Diese Anforderung muss auch dann erfüllt werden, wenn der Anschluss des LED-Streifens zur Beleuchtung der Decke benötigt wird. Normalerweise haben moderne Drähte ein solches Farbmarkierungssystem: Phase - brauner Draht; null - blauer Draht; Schutzerde - gelber oder grüner Draht.

Anschließen eines RGB-Bandes ohne Controller

Manchmal möchten Heimwerker kein Geld für zusätzliche Ausrüstung ausgeben. In solchen Fällen hilft der Einfallsreichtum. So sind beispielsweise 10 m RGB-Tape vorhanden, aber der Controller fehlt ebenso wie das Netzteil. Und hier beginnen die Tricks. Anstelle eines Standard-Netzteils kann durchaus ein Adapter von einem Plasma- oder LED-Fernseher verwendet werden, der 12 V ausgibt. Hauptsache, der Gleichrichter passt zu den Ausgangsleistungsparametern. Das einzige Problem ist, dass Sie 3 dieser Blöcke benötigen - einen für jede Farbe.

Diese Netzteile sind perfekt

Außerdem wird anstelle eines herkömmlichen Schalters ein dreifacher Schalter installiert. Der Anschluss erfolgt wie folgt:

• Null geht sofort zu den Netzteilen und wird danach wieder mit einer Leitung verbunden;
• Der Phasendraht geht durch den Schalter, wo er in drei separate Drähte übergeht. Außerdem geht jeder an seine eigene Stromversorgung und dann an eine bestimmte Farbe des RGB-Bandes.

So leuchtet beim Einschalten einzelner Tasten eine bestimmte Farbe auf, und wenn sie kombiniert werden, können zusätzliche Farbtöne erzielt werden.

Und als allgemeine Information empfehlen wir Ihnen, sich mit den verschiedenen Variationen der Verwendung von RGB-Streifen in der Innenarchitektur vertraut zu machen.

1 von 5

Verwandter Artikel:

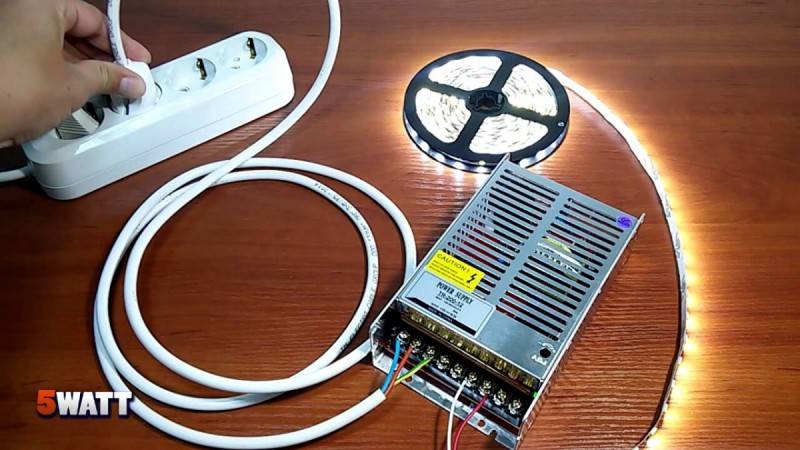

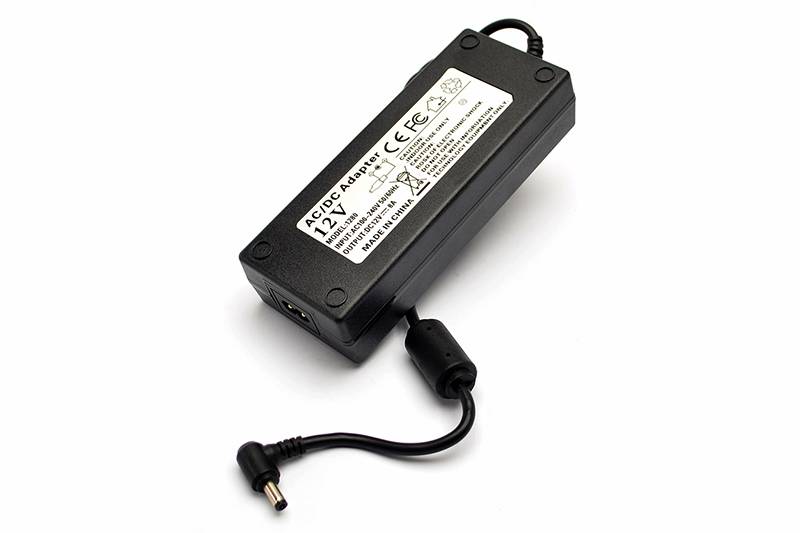

Auswahl eines Netzteils

Bis heute werden mehrere Optionen für Netzteile in verschiedenen Ausführungen produziert und verkauft:

• Ein kompaktes und versiegeltes Gerät mit einem Kunststoffgehäuse, das sich durch geringe Größe und Gewicht sowie einen ausreichenden Schutz vor Feuchtigkeit auszeichnet. Die maximalen Leistungsanzeigen überschreiten 75 W nicht. Das Gerät dient zur Versorgung von Diodenstreifen für die Innenbeleuchtung.
• Versiegeltes Gerät mit Aluminiumgehäuse, durchschnittliche Leistung 100 W. Diese Version des Geräts zeichnet sich durch ein ziemlich greifbares Gewicht und Abmessungen aus und wird daher häufig bei der Hintergrundbeleuchtung von Außengeräten verwendet. Es zeichnet sich durch erhöhte Zuverlässigkeit und guten Schutz vor nachteiligen äußeren Faktoren wie Wind, Niederschlag und UV-Strahlung aus.
• Offenes Gerät mit einer durchschnittlichen Leistung von 100 W. Ein großes Instrument, das für den Einbau in ein Gerätefach oder einen speziellen Schrank ausgelegt ist. Der Hauptvorteil dieser Option sind die erschwinglichen Kosten.

Um das richtige Netzteil zu wählen, ist es daher notwendig, nicht nur die Art des Beleuchtungsbandes, sondern auch seine Leistung zu bestimmen.

Um den Leistungspegel, für den das Netzteil ausgelegt ist, unabhängig zu bestimmen, benötigen Sie die Leistung eines Diodenbeleuchtungsgeräts von 1 mp. mit der Länge des Bandes multiplizieren und etwa 10 % des Materials zum Ergebnis hinzufügen. Der Standardsicherheitsfaktor beträgt 1,15.

Anschließen mehrerer LED-Streifen

Wenn nicht mehr als zwei Bänder verbunden werden, ist es in diesem Fall möglich, sie in Reihe zu schalten, vorausgesetzt, dass der zweite Streifen von vernachlässigbarer Länge ist. Die Verbindungen werden auf mögliche Spannungsabfälle überprüft.

Meistens werden einfarbige Bänder parallel geschaltet. Dazu wird ein Hochleistungsnetzteil verwendet, das den angeschlossenen Leuchtmitteln entspricht. Dasselbe gilt für mehrfarbige Bänder. Der einzige Unterschied besteht in der Verwendung in der Verstärkerschaltung. Es verbindet sich mit dem Ende des ersten Bandes und dem Anfang des zweiten. In einigen Schemata werden mehrere Netzteile gleichzeitig verwendet.

Mit verschiedenen Methoden können Sie nicht nur den Anschluss des LED-Streifens an das 220-V-Netz durchführen, dessen Schaltung am weitesten verbreitet ist. Eine Vielzahl von Schalt- und Einstellgeräten ermöglichen den Einsatz von LEDs in den unterschiedlichsten Räumen mit nahezu jedem Interieur.

Anschlussdiagramm LED-Streifen

LED-Streifengerät

So berechnen Sie die Stromversorgung für den LED-Streifen

LED-Küchenbeleuchtung

Wie man mit eigenen Händen eine Lampe aus einem LED-Streifen macht

Treppenhausbeleuchtung mit LED-Streifen

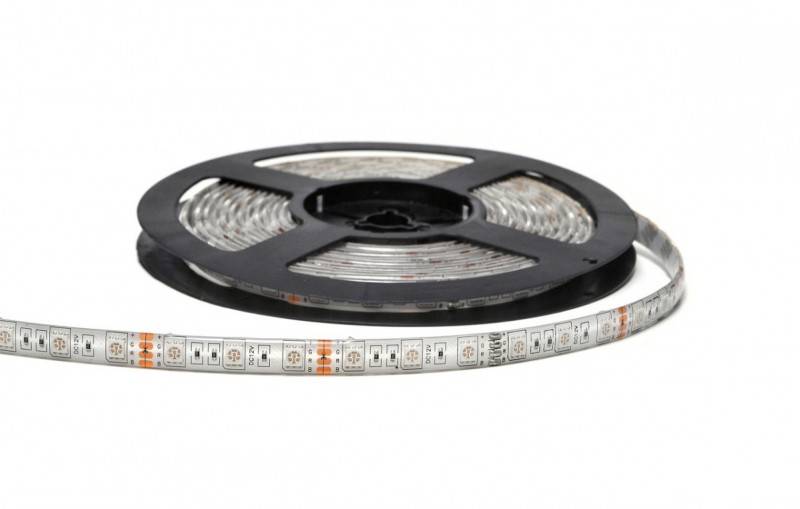

Klebeband mit Silikon

Wenn Sie ein versiegeltes Klebeband mit IP65-Schutz haben, sieht der Vorgang zum Verbinden der Steckverbinder fast identisch aus. Mit einer Schere auf die benötigte Länge zuschneiden.

Entfernen Sie danach mit einem Büromesser zuerst das Dichtmittel über den Kontaktstellen und reinigen Sie dann die Kupferpads selbst. Sämtliches schützendes Silikon vom Substrat in der Nähe der Kupferpads muss entfernt werden.

Schneiden Sie das Dichtmittel gerade so weit ab, dass das Ende des Klebebands zusammen mit den Kontakten frei in den Stecker passt. Als nächstes öffnen Sie die Abdeckung des Verbindungsclips und wickeln das Band hinein.

Zur besseren Befestigung vorab etwas Klebeband von der Rückseite entfernen. Das Band wird ziemlich hart gehen. Zum einen wegen der Klebebasis auf der Rückseite und zum anderen wegen dem Silikon an den Seiten.

Machen Sie dasselbe mit dem zweiten Stecker. Schließen Sie dann den Deckel bis zu einem charakteristischen Klicken.

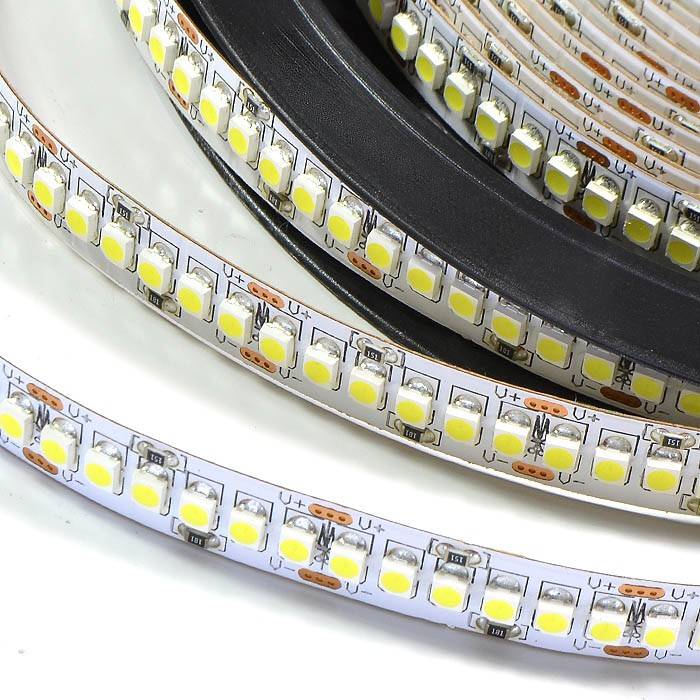

Oft stößt man auf ein solches Klebeband, bei dem sich die LED sehr nahe an den Kupferpads befindet. Und wenn es in eine Klemme eingesetzt wird, stört es den dichten Verschluss des Deckels. Was zu tun ist?

Alternativ können Sie den Hintergrundbeleuchtungsstreifen nicht an der Stelle des werkseitigen Schnitts abschneiden, sondern so, dass zwei Kontakte gleichzeitig auf einer Seite verbleiben.

Natürlich verliert das zweite Stück LED-Streifen dadurch. Tatsächlich müssen Sie ein Modul mit mindestens 3 Dioden wegwerfen, aber ausnahmsweise hat diese Methode das Recht auf Leben.

Die oben besprochenen Anschlüsse sind für verschiedene Arten von Verbindungen verfügbar. Hier sind die Haupttypen von ihnen (Name, Eigenschaften, Größen):

Um diesen Typ anzuschließen, ziehen Sie die Druckplatte heraus und führen Sie das Bandende bis zum Anschlag in die Buchse ein.

Um es dort zu fixieren und Kontakt herzustellen, müssen Sie die Platte wieder an ihren Platz schieben.

Überprüfen Sie danach unbedingt die Fixierungssicherheit durch leichtes Ziehen am LED-Streifen.

Der Vorteil dieser Verbindung liegt in ihren Abmessungen. Solche Verbinder sind sowohl in der Breite als auch in der Höhe am kleinsten.

Anders als beim Vorgängermodell sieht man hier aber absolut nicht, wie fest und zuverlässig die Kontakte im Inneren sind und wie fest und zuverlässig sie miteinander verbunden sind.

Die beiden oben diskutierten Arten von Steckverbindern zeigen im Langzeitbetrieb nicht ganz zufriedenstellende Ergebnisse und Kontaktqualität.

Zum Beispiel ist beim NLSC die befestigende Kunststoffabdeckung die schmerzhafteste Stelle. Oft bricht es entweder von selbst ab oder die seitliche Fixierung bricht ab.

Ein weiterer Nachteil sind die Kontaktflecken, die nicht immer vollflächig auf den Pads auf dem Tape haften.

Wenn die Kraft des Bandes groß genug ist, halten schwache Kontakte nicht stand und schmelzen.

Solche Steckverbinder können einfach keine großen Ströme durch sich selbst leiten.

Beim Versuch, sie zu biegen, können sie abbrechen, wenn der Druckpunkt nicht übereinstimmt.

Daher sind in letzter Zeit modernere Modelle erschienen, die nach dem Punktionsprinzip konstruiert sind.

Hier ist ein Beispiel für einen ähnlichen doppelseitigen Piercing-Steckverbinder.

Auf einer Seite hat es Kontakte in Form eines Schwalbenschwanzes für einen Draht.

Und zum anderen in Form von Stiften - unter dem LED-Streifen.

Damit können Sie den LED-Streifen an die Stromversorgung anschließen. Solche Modelle sind sowohl für Bänder in offener Ausführung als auch für versiegelte in Silikon zu finden.

Zum Anschließen stecken Sie das Ende oder den Anfang des Backlight-Segments in den Stecker und drücken Sie es mit einer transparenten Abdeckung oben auf.

In diesem Fall tauchen die Kontaktstifte zuerst unter den Kupferflecken auf und durchdringen dann buchstäblich die Schutzschicht und die Kupferbahnen bilden einen zuverlässigen Kontakt.

Gleichzeitig ist es nicht mehr möglich, das Band aus dem Stecker zu ziehen. Und Sie können die Verbindungspunkte durch eine transparente Abdeckung überprüfen.

Zum Anschluss der Stromadern müssen diese nicht einmal abisoliert werden. Der Vorgang selbst erinnert ein wenig an das Anschließen eines Twisted-Pair-Kabels bei Internet-Anschlüssen.

Um einen solchen Connector zu öffnen, müssen Sie sich etwas anstrengen. Von Hand geht das einfach nicht. Hebeln Sie die Seiten des Deckels mit einer Messerklinge ab und heben Sie ihn an.

Möglichkeiten zum Verbinden mehrerer LED-Streifen

Typischerweise produzieren Hersteller LED-Streifen in Spulen mit einer Länge von 5 Metern. Dies ist eine einheitliche Standardlänge, die für die meisten Hersteller praktisch ist. Für verschiedene Aufgaben wird es notwendig, mehrere LED-Streifen für ihren gleichzeitigen Betrieb in verschiedenen Teilen der Räumlichkeiten oder mit einer großen Länge der beleuchteten Fläche zu verbinden. Bei einer solchen Verbindung gibt es bestimmte Nuancen und Schwierigkeiten.

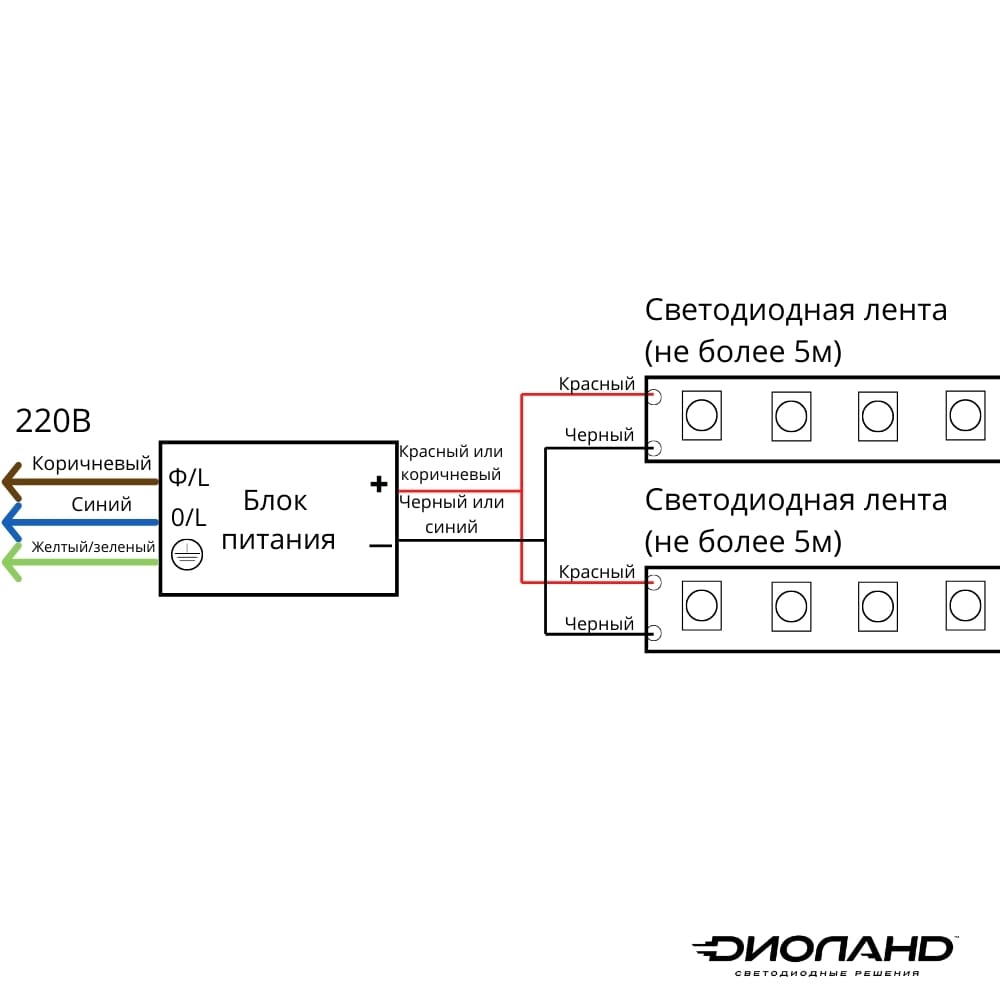

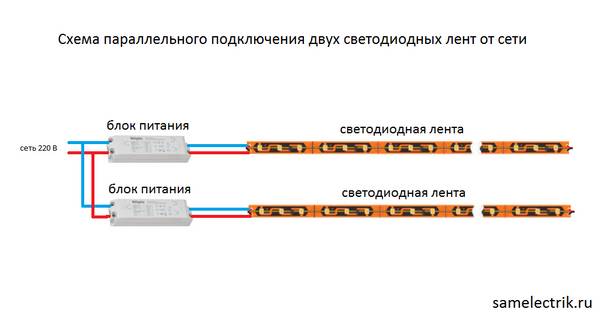

Paralleles Verbindungsschema

Wie bei den meisten Beleuchtungskörpern besteht die gebräuchlichste und bequemste Option darin, LED-Streifen parallel zu schalten. Dieses Verfahren ist geeignet, wenn ein gleichzeitiger Betrieb von Bändern ohne Reduzierung ihrer Lichtleistung erforderlich ist.

Die Verbindung sieht so aus:

1. An die Kontakte der Bänder werden Leiter gelötet (oder angeschlossen);
2. Außerdem sind die „Pluspunkte“ aller Bänder miteinander verbunden;
3. Verbinden Sie die "Minuspunkte" aller Bänder;
4. Das gemeinsame Plus und das gemeinsame Minus werden mit der berechneten Leistung an die entsprechenden Pole des Transformators angeschlossen.

Methoden zum Verbinden zweier Bänder miteinander

Wenn es notwendig ist, die Bänder hintereinander auf der gleichen Ebene zu montieren, werden sie auch parallel geschaltet. Um die Schaltung zu vereinfachen und Kabel zu sparen, kann eine solche Verbindung jedoch mit Steckverbindern oder kurzen Leitern hergestellt werden.

Anschließen des LED-Streifens mit Kunststoffverbindern

Um die Verbindung zu vereinfachen und in Ermangelung von Lötkenntnissen (oder einem Lötkolben) können Sie spezielle Kunststoffverbinder für LED-Streifen verwenden, um mehrere einfarbige oder mehrfarbige Bänder miteinander zu verbinden. Sie sind in den meisten Elektro- oder Beleuchtungsgeschäften erhältlich. Das Prinzip der Verbindung mit solchen Komponenten ist einfach: Die Kontakte der LED-Streifen werden mit den Kontakten des Steckers verbunden und fixiert.

Die Verbinder sind sowohl gerade als auch für Ecken und verschiedene Biegemöglichkeiten ausgelegt.

Lötverbindung

Die zuverlässigste Möglichkeit, LED-Streifen miteinander zu verbinden, ist das Löten. Gleichzeitig ist diese Methode die zeitaufwändigste und erfordert bestimmte Fähigkeiten und Werkzeuge.

Diese Verbindung kann auf zwei Arten hergestellt werden:

1. Verbinden Sie die Bänder durch direktes Löten.

Bei dieser Methode werden zwei Klebebandstücke ohne Verwendung von Leitern verlötet. Die Bänder werden überlappt und an der Kontaktstelle verlötet. Diese Option wird verwendet, wenn das Klebeband an einer auffälligen Stelle angebracht wird, damit die Drähte und Verbindungsstellen des Klebebands nicht sichtbar sind.

1. Mit Drähten verbinden

Diese Methode wird am meisten bevorzugt, da sie zuverlässig ist.An die Kontakte eines Segments werden Leiter gelötet, die entsprechend der Polarität an ein anderes Band gelötet werden. Außerdem können die Leiter bei Bedarf beliebig lang sein.

Vor- und Nachteile verschiedener Verbindungen

1. Lötverbindung

Vorteile	Mängel
Zuverlässige Installation; Kontakte oxidieren nicht; Bei Vorhandensein des Werkzeugs entstehen keine Kosten; Versteckte Verbindung;	Erfordert Werkzeuge und Fähigkeiten; Beschädigungsmöglichkeit (bei langem Halten des Lötkolbens auf dem Band);

1. Verbinden mit Steckverbindern

Vorteile	Mängel
Einfache Installation; Benötigen Sie keine Isolierung; Es gibt viele Optionen (Ecken, flexible Verbinder und andere).	Kosten für den Kauf von Steckverbindern; Mögliches Spiel zwischen den Kontakten, was zu Funkenbildung führt; Kontaktoxidation.

Wie installiere ich LED-Streifen in der Küche?

In Feuchträumen und der Küche werden versiegelte Bänder installiert, für deren Befestigung an einer Wand- oder Deckenfläche am häufigsten spezielle Kunststoffklammern oder -klammern verwendet werden:

• verbinden Sie die Kontakte des Diodenbands durch Löten oder spezielle Steckverbinder mit den Drähten.
• isolieren Sie die Verbindungsstellen mit Isolierband oder Schrumpfschlauch;
• Bei Montage des Bandes auf dem Profil mit doppelseitigem Klebeband muss die Oberfläche trocken, sauber und fettfrei sein;
• Kleben Sie den LED-Streifen auf, entfernen Sie nach und nach den oberen Folienschutz und drücken Sie auf die Beleuchtungsvorrichtung.
• Installieren Sie einen Transformator an einem vorbestimmten Ort.

Bei der Erstellung einer Hintergrundbeleuchtung aus mehreren Diodenelementen muss deren Kombination zu einem einzigen System streng parallel erfolgen, und die Verbindungsbereiche werden in speziellen Kunststoffgehäusen entfernt.

In letzter Zeit bevorzugen Verbraucher keine traditionellen Schalter, sondern moderne Dimmer, die zusammen mit der Stromversorgung installiert werden. In der Endphase wird die Funktionsfähigkeit der installierten Beleuchtung überprüft.

PC als Stromquelle

Diese Verbindungsoption ist weit verbreitet, um den Computerraum lokal zu beleuchten. Sie können auch die PC-Systemeinheit selbst von innen oder außen hervorheben. Die Beleuchtung des PC-Monitors ist nützlich, um die Belastung der Augen während der Nachtarbeit zu verringern.

Die Verbindung selbst ist recht einfach. Der "molex 4 pin" Stecker im PC hat vier Adern. Der eine wird mit 12 Volt, der zweite mit 5 Volt versorgt und die restlichen beiden Anschlüsse sind für "Masse" reserviert. Es reicht aus, eine "Masse" und 5 Volt zu isolieren. Das Band wird in der oben angegebenen Reihenfolge an die verbleibende Verdrahtung gelötet.

Was brauchen wir, um einen RGB-Streifen anzuschließen

Das Foto zeigt alle Komponenten der Kette für den ordnungsgemäßen Betrieb des Diodenbandes. Lassen Sie uns herausfinden, warum jeder von ihnen benötigt wird und welche Funktion sie haben.

RGB-Band, das sorgfältig ausgewählt werden muss. Dies ist das erste Element, dessen Eigenschaften Sie im Voraus festlegen müssen.

Es hängt alles davon ab, wo und unter welchen Bedingungen es platziert wird. Achten Sie beim Kauf auf Feuchtigkeitsbeständigkeit und Schutz vor äußeren Einflüssen.

Der Controller ist ein zusätzliches Verbindungsglied, das für den Betrieb von farbigen Dioden notwendig ist. Wenn Sie den Controller an einen RGB-LED-Streifen anschließen, können Sie die Funktion zum Auswählen und Anpassen der Farbe ausführen. Damit können Sie Ihre eigene Hintergrundbeleuchtung erstellen. Großbuchstaben RGB steht für:
R - rot, übersetzt aus dem Englischen ist rot, G - grün (grün), B - blau (blau).

Mit der Fernbedienung zur Fernsteuerung des Controllers können Sie auch die Helligkeit des Leuchtens einstellen, einen festen Farbton einstellen und den LED-Streifen ein- und ausschalten.

Um einen Controller auszuwählen, müssen Sie die erforderliche Leistung berechnen. Das geht ganz einfach mit folgender Formel:

Multiplizieren Sie den Stromverbrauch von einem Meter mit der Länge des LED-Streifens. Die letzte digitale Anzeige ist die Leistung des Controllers (W).

1. Der Transformator (Netzteil) ist ein weiterer wichtiger Bestandteil für den Betrieb der gesamten Schaltung. Es sollte individuell ausgewählt werden, nachdem die Bedingungen des Raums bestimmt und die erforderliche Leistung für den unterbrechungsfreien Betrieb der LED-Hintergrundbeleuchtung korrekt berechnet wurden.

Bereiten Sie im Voraus einen Platz für die Montage des Transformators vor, an dem die Luft frei zirkulieren kann, um eine Überhitzung des Geräts zu vermeiden. Stellen Sie es gleichzeitig nicht in der Nähe von brennbaren Gegenständen auf. Berechnen Sie die benötigte Leistung.

Wichtig! Sie sollte 20-30% höher sein als die Gesamtleistung aller LED-Streifen. Diese Leistungsreserve des Netzteils ist notwendig, um die gesamte Struktur ohne Unterbrechungen und Überspannungen mit stabilem Strom zu versorgen.

Wenn Sie diese Regel umgehen, laufen Sie Gefahr, dass LEDs schnell ausfallen oder nicht gut genug funktionieren. Wie Sie Leistungsberechnungen durchführen, sowie noch mehr praktische Ratschläge zur Auswahl eines Transformators finden Sie hier.

Der Verstärker wird nach Belieben verwendet und wenn es ein besonderer Fall erfordert.Es sollte für ein Diodenband mit einer Länge von mehr als 5 m verwendet werden, wenn die gesamte Struktur von einem Transformator gespeist wird.

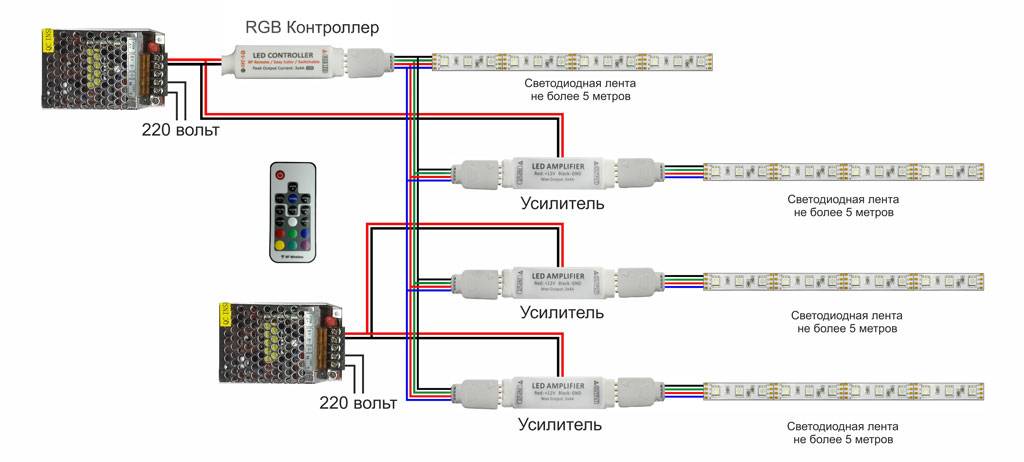

Besonders bei Reihenschaltung mehrerer LED-Streifen empfiehlt sich der Einsatz eines RGB-Verstärkers. Somit realisiert es die Stromversorgung direkt vom Trafo zu jeder einzelnen Komponente.

Der Verstärker wirkt sich positiv auf den Betrieb von Netzteil und Controller aus. Es reduziert die Last und liefert stabile Leistung ohne Spannungsabfälle.

Auch wenn Sie sich entscheiden, eine komplexe Beleuchtungsstruktur aus einem RGB-Streifen zu erstellen, wird Ihnen ein Verstärker sehr helfen.

1. Fernbedienung. Der einzige Hinweis dazu - überprüfen Sie das Vorhandensein von Batterien im Inneren.
2. Aluminiumprofil kann beliebig verwendet werden. Die meisten LED-Streifen sind bereits mit einer Silikonbeschichtung vor äußeren Einflüssen geschützt, sodass kein spezielles Profil erforderlich ist. Wenn Ihr LED-Streifen jedoch zu Modellen mit hohem Stromverbrauch gehört, ist ein solches Profil erforderlich. Es wird die Rolle eines Kühlers spielen.

So schließen Sie ein RGB-Band über einen Controller an

Wie man ein RGB-Band an den Controller anschließt, sollte separat analysiert werden, da es einige Funktionen gibt.

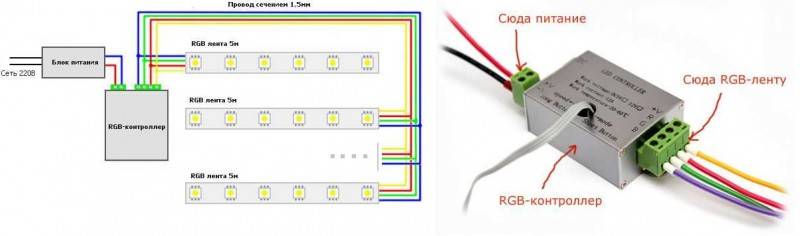

Das Foto unten zeigt ein Diagramm zum Anschließen eines RGB-Bandes an den Controller, das über vier Drähte verbunden ist: 3 davon sind farbig und 1 wird angeschlossen, um Strom von der Stromversorgung zu liefern. Der Regler muss unbedingt zwischen Transformator und Diodenteil eingebaut werden.

1. Das erste, was zu tun ist, ist einerseits, wo es nur zwei Drähte „+“ und „-“ gibt, den Regler an den Transformator anzuschließen und dabei die Polarität der Drähte zu beachten.

1. Außerdem müssen Sie auf der anderen Seite ein Stück LED-Streifen mit einem Controller verbinden, wie Sie dies im Detail im Bild oben tun. Verbinden Sie vier Drähte, davon 3 gemäß der Farbmarkierung, und befestigen Sie den vierten Draht an der verbleibenden Stelle (er ist normalerweise weiß oder schwarz).

Wenn Sie die Verbindung richtig herstellen, ist der Vorgang überhaupt nicht schwierig. Wenn Sie es beim ersten Mal nicht geschafft haben, die Verbindung richtig herzustellen, machen Sie sich keine Sorgen - es wird Sie nicht schockieren. Einfach Kabel tauschen.

Grundlegende Anschlussdiagramme für RGB-Bänder

Wenn Sie herausgefunden haben, wie Sie den Controller an den RGB-Streifen anschließen, besteht Ihr nächster Schritt darin, alle verbleibenden Teile an einen gemeinsamen Stromkreis anzuschließen. Erwägen Sie mehrere Verbindungsschemata, wenn Sie ein oder mehrere Segmente anschließen müssen und auch in diesem Fall ein Verstärker benötigt wird.

1. Eine einfache Möglichkeit, alle Elemente zusammen zu installieren. Diese Schaltung ist nützlich für diejenigen, die nur einen Diodenstreifen mit einer Länge von nicht mehr als 5 Metern anschließen möchten. Bei dieser Methode reicht es aus, ein Netzteil und einen RGB-Controller zu verwenden. Wenn die erforderliche Einheitsleistung richtig berechnet wird, wird kein Verstärker benötigt. Unten ist ein visuelles Anschlussdiagramm.

1. Eine Methode zum Verbinden von zwei LED-Streifen mit einer Länge von jeweils nicht mehr als 5 m. Diese Methode zum Verbinden eines RGB-Streifens ist ebenfalls einfach, erfordert jedoch einige Bedingungen für die Implementierung:

• Die Leistung des Netzteils und des Controllers sollte ausreichen, um den Strom mehrerer Diodensegmente zu versorgen, deren Gesamtlänge nicht mehr als 10 m beträgt.
• zusätzliche Leitungen sind erforderlich.Wie im folgenden Diagramm gezeigt, können Sie dazu zwei Drähte an die entsprechenden Ausgänge des Controllers anschließen, die zu zwei verschiedenen Bändern führen, und sie parallel miteinander verbinden. Das heißt, zwei Drähte werden gleichzeitig mit einem Kontakt der Steuerung verbunden.

Wie effektiv diese Methode ist, ist unklar. Schließlich reicht die Leistung eines Netzteils möglicherweise lange Zeit nicht aus, um zwei Klebebandstücke zu warten, und wenn Sie Fehler bei den Berechnungen machen, funktioniert das Design möglicherweise überhaupt nicht.

Es gibt zuverlässigere Möglichkeiten, zwei Segmente von Diodenbändern zu verbinden. Es gibt zwei Hauptmethoden zum Anschließen des gesamten Stromkreises, der länger als 5 m ist: die Verwendung einer zusätzlichen Stromversorgung und die Verwendung eines Verstärkers.

1. Betrachten Sie das unten dargestellte Schema zum Anschließen eines RGB-Bands an zwei Stromquellen. Diese Kette eignet sich wesentlich besser zum Bedienen längerer Riemenabschnitte, da die Kraft gleichmäßig auf beide Abschnitte im erforderlichen Maß verteilt wird. Der Nachteil dieser Methode liegt darin, dass der Transformator teurer ist als der Verstärker.

1. Die nächste Verbindungsmethode besteht darin, ein neues Element hinzuzufügen - einen Verstärker. Bei der Auswahl muss nicht die Leistung des gesamten Bandes berechnet werden, sondern nur das einzelne Segment, an das es angeschlossen ist. Es ist bequemer zu bedienen, da der Transformator sperriger und schwerer aussieht. Außerdem hält nicht jeder Controller einer solchen Spannung stand. Hier kommt der Einsatz von RGB-Signalverstärkern ins Spiel. Dadurch arbeiten beide Segmente synchron. Um es klarer zu machen, werfen Sie einen Blick auf das Diagramm.

1. Eine Verbindungsmethode, mit der Sie ein komplexeres Design von LEDs beliebiger Länge und Komplexität erstellen können.Dies erfordert entsprechend der Anzahl der LED-Streifen mehrere Netzteile und Verstärker. Ob ein zusätzlicher Transformator hinzugefügt werden muss, hängt von der Leistung der Beleuchtung ab. Unten sehen Sie ein Diagramm, wie Sie die Länge der Hintergrundbeleuchtung schrittweise erhöhen können, indem Sie alle 5 Meter einen Verstärker hinzufügen.

Hier ist ein weiteres mögliches Schema zum Verbinden komplexer Strukturen, ähnlich den vorherigen. Siehe unten, wie es geht.

Es gibt so viele Anschlussmöglichkeiten, und das ist nicht die Grenze, dann hängt alles von Ihrer Vorstellungskraft ab. Die Hauptsache ist, einen Platz zu finden, an dem all diese Geräte platziert werden können.
