So schließen Sie eine Doppelsteckdose an: Installieren einer Doppelsteckdose in einer Steckdose

So wählen Sie die Farbe des Wohnzimmers

Das Farbschema dieses Zimmers sollte in Farbtönen gehalten werden, die sowohl emotional als auch körperlich Entspannung fördern.Psychologen empfehlen mehrere Grundfarben:

• Minze.
• Weizen.
• Hellblau.
• Lila.
• Grün.

Trotz der Popularität der Wandmalerei ziehen es viele Menschen vor, die Wände auf altmodische Weise zu tapezieren.

Bei der Vielfalt dieses Materials ist es jedoch leicht, verwirrt zu werden, und nicht jeder weiß, wie man Tapeten für das Wohnzimmer auswählt. Für die richtige Wahl müssen mehrere Kriterien berücksichtigt werden:

• Eigenschaften einer bestimmten Tapetenart.
• Die Natürlichkeit des Materials.
• Preis.
• Färbung (einfarbig oder mit Aufdruck).

In den letzten Jahren erfreuen sich Kork- oder Bambustapeten besonderer Beliebtheit, da sie über hervorragende Schall- und Wärmedämmeigenschaften verfügen und auch im Innenraum eine tolle Figur machen.

Arten von Geräten und ihre Funktionen

Es gibt einige Arten von Steckdosen und Blöcken. Jeder Typ hat seine eigenen Konstruktionsmerkmale und seinen eigenen Zweck.

1. Versteckte Geräte werden direkt in die Wand montiert - in speziellen Steckdosen.
2. Offene Geräte werden für Wohnungen hergestellt, in denen die Verkabelung nicht in der Wand verborgen ist.
3. Einziehbare Steckdosenblöcke werden auf einem Tisch oder anderen Möbeln montiert. Ihr Komfort besteht darin, dass die Geräte nach der Bedienung leicht vor neugierigen Blicken und spielenden Kinderhänden zu verstecken sind.

Die Geräte unterscheiden sich in der Klemmart der Kontakte. Es ist Schraube und Feder. Im ersten Fall wird der Leiter mit einer Schraube befestigt, im zweiten mit einer Feder. Die Zuverlässigkeit der letzteren ist größer, aber es ist nicht so einfach, sie im Verkauf zu finden. Die Geräte werden auf drei Arten an den Wänden befestigt - mit gezackten Kanten, selbstschneidenden Schrauben oder einer speziellen Platte - einer Halterung, die sowohl die Installation als auch die Demontage der Steckdose erleichtert.

Neben herkömmlichen, preiswerten Geräten gibt es Modelle, die mit Erdungskontakten ausgestattet sind.Diese Blütenblätter befinden sich im oberen und unteren Teil, an ihnen ist ein Erdungskabel befestigt. Um die Sicherheit zu gewährleisten, werden Steckdosen hergestellt, die mit Rollläden oder Schutzabdeckungen ausgestattet sind.

Beliebteste Typen

Diese beinhalten:

• Typ "C", es hat 2 Kontakte - Phase und Null, normalerweise gekauft, wenn es für Geräte mit niedriger oder mittlerer Leistung bestimmt ist;
• Typ „F“, zusätzlich zum traditionellen Paar ist es mit einem anderen Kontakt ausgestattet - Erdung, diese Steckdosen werden immer beliebter, da die Erdungsschleife für Wohnungen in Neubauten zur Norm geworden ist;
• Ansicht "E", die sich von der vorherigen nur durch die Form des Massekontakts unterscheidet, ist ein Stift, ebenso wie die Elemente des Buchsensteckers.

Der letztere Typ ist weniger verbreitet als die anderen, da er weniger bequem zu verwenden ist: Das Drehen des Steckers um 180 ° mit einer solchen Steckdose ist unmöglich.

Die Sicherheit des Gehäuses ist der nächste Unterschied zwischen den Modellen. Der Grad der Sicherheit wird durch den IP-Index und eine diesen Buchstaben folgende zweistellige Zahl angegeben. Die erste Ziffer gibt die Schutzklasse gegen Staub, Festkörper an, die zweite - gegen Feuchtigkeit.

1. Für gewöhnliche Wohnzimmer sind Modelle der Klasse IP22 oder IP33 ausreichend.
2. Es wird empfohlen, IP43 für Kinder zu kaufen, da diese Steckdosen mit Abdeckungen / Rollläden ausgestattet sind, die die Steckdosen blockieren, wenn das Gerät nicht verwendet wird.
3. IP44 ist die Mindestanforderung für Badezimmer, Küchen, Bäder. Die Bedrohung in ihnen kann nicht nur starke Feuchtigkeit sein, sondern auch Wasserspritzer. Sie sind für den Einbau in Kellern ohne Heizung geeignet.

Die Installation einer Steckdose auf einem offenen Balkon ist ein ausreichender Grund, ein Produkt mit einer höheren Schutzart zu kaufen, dies ist mindestens IP55.

Eine Steckdose von einer Steckdose leiten oder nicht?

Die Möglichkeit, eine zusätzliche Steckdose zu installieren, hilft, Streitigkeiten zwischen Familienmitgliedern zu beseitigen, die Steckdosen benötigen, um verschiedene Haushaltsgeräte einzuschalten.

Dieses Problem ist in der Küche beim Kauf neuer Geräte besonders akut – ein Mixer, ein Mini-Mähdrescher, ein Joghurtbereiter, eine Brotmaschine, ein Schongarer und andere Geräte.

Es stellt sich heraus, dass die bestehenden Verkaufsstellen ihren Aufgaben nicht mehr gerecht werden - ihre Anzahl reicht physisch nicht aus, um den Bedarf aller Haushalte zu decken. Auf unserer Website gibt es einen ganzen Artikel, der der Auswahl und Platzierung von Küchensteckdosen gewidmet ist.

Daher wäre es ratsam, sich für eine zusätzliche Steckdose aus einer bestehenden zu entscheiden.

Die technisch ausgestattete Küche braucht genug elektrische Anschlusspunkte. Dies sollte bereits bei der Ausarbeitung eines Innenarchitekturprojekts für die zukünftigen Räumlichkeiten berücksichtigt werden.

Aber hier können Sie auf ein echtes Problem stoßen - es ist nicht immer möglich, eine solche Aufgabe zu erledigen. Es gibt eine Reihe von Einschränkungen, wenn es absolut unmöglich ist, eine solche Modernisierung des bestehenden Stromnetzes durchzuführen:

• wenn Sie eine Steckdose für einen Elektroherd benötigen;
• wenn Sie sich entscheiden, einen Boiler mit einer Waschmaschine zu verbinden;
• wenn die Gesamtleistung der Geräte mehr als 2,2 kW beträgt.

In Häusern oder Wohnungen, in denen die Eigentümer einen neuen Elektroherd gekauft haben, um den alten Gasherd zu ersetzen, ist eine neue Steckdose erforderlich, um ihn anzuschließen. In einer solchen Situation ist es unmöglich, eine weitere an einer normalen Steckdose durchzuführen, um dieses leistungsstarke Gerät einzuschalten.

Hier müssen Sie einen separaten Abzweig von der Anschlussdose und noch besser von der Abschirmung installieren. Ja, und bei leistungsstarken Geräten muss ein Fehlerstromschutzschalter installiert werden. Um mehr über die Regeln für den Anschluss einer Steckdose für einen Elektroherd zu erfahren, empfehlen wir Ihnen, dieses Material zu lesen.

Ein weiteres unglückliches Beispiel ist, wenn das Badezimmer nur eine Steckdose für die Waschmaschine hat. Aber im Laufe der Zeit kaufte einen Kessel. Und wie Sie Steckdosen im Badezimmer richtig positionieren und anschließen, lesen Sie weiter.

Diese Geräte können nicht gleichzeitig in einer Doppelsteckdose eingeschaltet werden - die Verkabelung kann durchbrennen. Es wird problematisch, die Reihenfolge, in der der Boiler eingeschaltet wird, immer mit der Waschmaschine zu steuern.

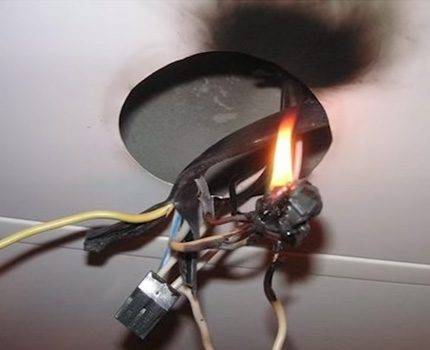

Das Ergebnis einer Netzüberspannung kann bedauernswert sein - es ist gut, wenn das Problem rechtzeitig entdeckt wurde oder die Maschine funktionierte und das Feuer vermieden wurde

Es ist auch erforderlich, noch vor Beginn der Arbeiten zur Installation einer weiteren Steckdose die geschätzte Leistung der Geräte zu berechnen, die gleichzeitig in den neuen Steckdosenblock aufgenommen werden.

Oft planen sie, den Anschlusspunkt an das Stromnetz aufzurüsten, der von einem Draht mit einem Querschnitt von 1,5 bis 2,5 mm2 gespeist wird. Daher kann die Gesamtleistung der Geräte etwas mehr als 2 kW betragen.

Es ist unmöglich, einen Geschirrspüler, einen Ofen und eine Heizung oder einen Boiler und eine Waschmaschine gleichzeitig in solchen Nachbarsteckdosen einzuschalten, die von demselben Kern gespeist werden.

Installieren einer geerdeten Steckdose

Eine geerdete Steckdose wird genauso installiert wie einfache Steckdosen, mit der einzigen Ausnahme, dass ein Schutzleiter an diese Art von Elektrogerät angeschlossen wird.

Dementsprechend reicht uns für die Installation einer einfachen 220-V-Steckdose ein zweiadriges Kabel (wie in den obigen Beispielen) und für eine geerdete Steckdose wird ein dreiadriges Kabel benötigt.

Geerdete Steckdosen können auch intern und extern sein und eine unterschiedliche Anzahl von Steckdosen haben.

Geerdete Steckdosen sind erforderlich, wenn leistungsstarke Geräte sowie Geräte mit elektronischen Steuerungs- und Verwaltungssystemen angeschlossen werden: Elektroöfen, Kochfelder, moderne Kühlschränke, Desktop-Computer, LED-Fernseher. Eine Erdung ist auch für Geräte erforderlich, deren Arbeitszyklus direkt mit Wasser zusammenhängt: Waschmaschinen und Geschirrspüler, Warmwasserboiler usw. Stecker solcher Geräte haben einen speziellen Erdungskontakt:

Nachfolgend ein Beispiel für den Anschluss einer Doppelsteckdose mit Erdung „Etude“ von Schneider Electric:

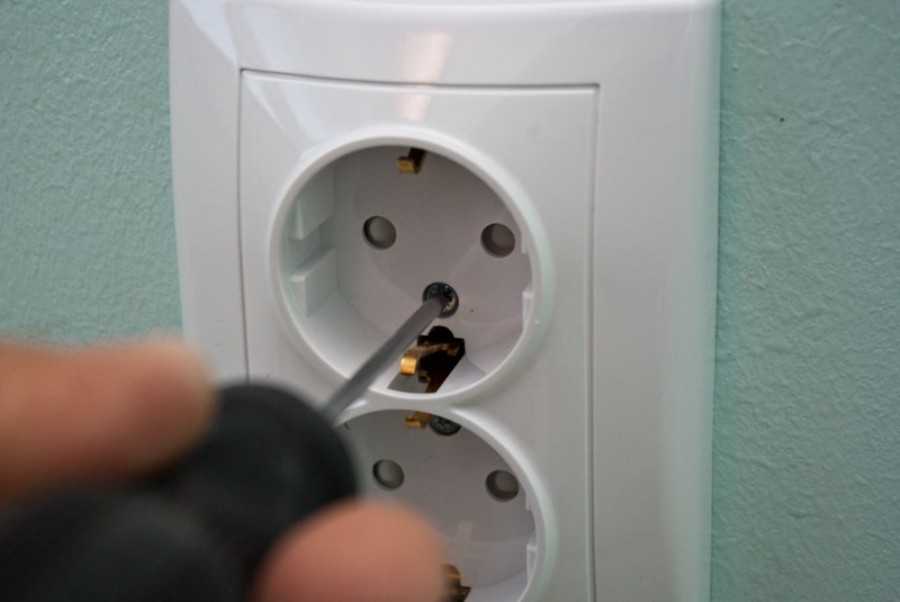

Schritt 1. Entfernen der Zierblende:

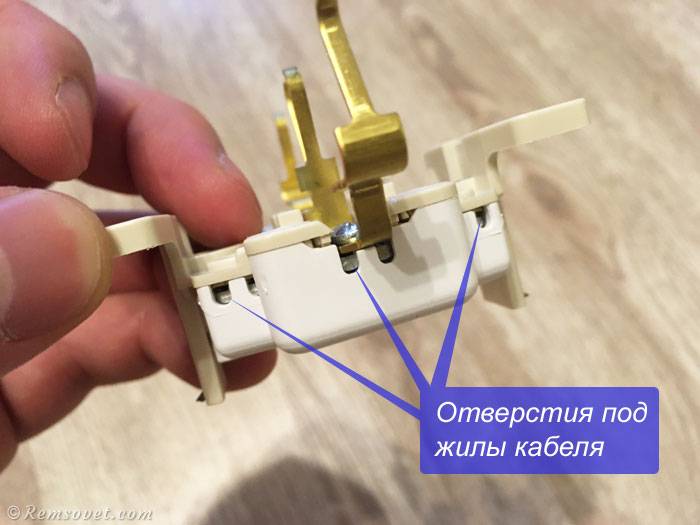

Das folgende Foto zeigt die Befestigungspunkte für die Adern des Versorgungskabels und die Schrauben zu deren Befestigung:

Schritt 2 Mit einem Indikatorschraubendreher stellen wir sicher, dass keine Spannung am Kabel anliegt:

Schritt 3 Wir schließen das Kabel an die Steckdose an und befestigen sorgfältig seine Adern:

Schritt 4 Wir installieren die Steckdose in der Steckdose und reparieren sie:

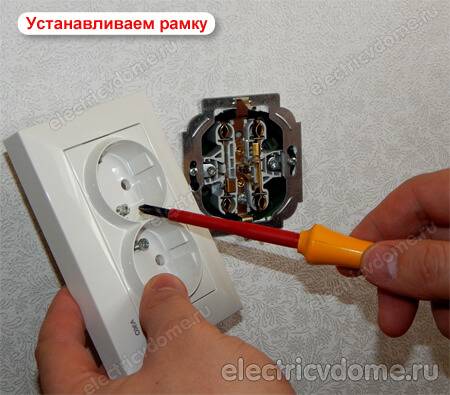

Schritt 5 Einbau der dekorativen Steckdosenblende hinten:

Installation einer Dreifachsteckdose

Zusammenbau einer Dreifachsteckdose

Derzeit gibt es eine Vielzahl unterschiedlicher Steckdosen auf dem Markt. Aber entweder der Preis von ihnen "beißt", oder sie entsprechen nicht unseren Anforderungen. Daher wird häufig eine Dreifachsteckdose aus drei gewöhnlichen Steckdosen zusammengesetzt.

Wie man eine Dreifachsteckdose herstellt, verraten wir Ihnen jetzt:

Dazu benötigen wir drei gewöhnliche Steckdosen, die von uns benötigten Nennparameter. Es kann eine Steckdose für 6A, die zweite für 10A und die dritte für 16A sein. Die Hauptsache ist, dass sie die oben genannten Anforderungen erfüllen. Wir brauchen auch eine Auflage für eine dreifache Steckdose, die den Eindruck eines einzigen Ganzen erweckt.

• Wir messen die erforderliche Höhe vom Boden aus, normalerweise sind es 30 cm, aber Sie können jede andere Höhe wählen. Am Installationsort der Steckdose zeichnen wir eine horizontale Linie parallel zum Boden.
• Nun entfernen wir die dekorativen Abdeckungen auf der Vorderseite unserer Einzelsteckdosen und montieren an deren Stelle eine Dreifachauflage.
• Wir setzen Overhead-Boxen auf Steckdosen und bringen unsere Dreifachsteckdose an der Markierung an. Wir markieren die Stelle, an der die Wand unter den eingebetteten Kisten zerkleinert wird (siehe).

Anschluss vom Verteilerkasten

Der häufigste Fall ist, die Steckdose direkt anzuschließen. Es wird in 99% der Fälle beim Installieren von Steckdosengruppen verwendet, und in den meisten Fällen auch beim Hinzufügen von Steckdosen zu bestehenden Gruppen.

So:

Nachdem Sie alle Kabel angeschlossen und die Anschlussdose geschlossen haben, können Sie Strom anlegen und die Leistung unserer Steckdosen testen.

Verbinden einer Steckdose mit einer anderen

Diese Methode wird häufig verwendet, wenn einer bestehenden Gruppe eine neue Steckdose hinzugefügt wird. Es wurde entwickelt, um den Arbeitsaufwand für die Wandverfolgung zu reduzieren und den endgültigen Anschlusspreis zu senken. Und obwohl es selten genutzt wird, hat es auch seine Daseinsberechtigung.

• Um eine solche Verbindung mit eigenen Händen herzustellen, sollten Sie zunächst unsere Dreifachsteckdose, wie oben beschrieben, zusammenbauen.
• Der nächste Schritt besteht darin, die Spannung von der Steckdose zu entfernen, von der aus die Verbindung hergestellt werden soll.
• Dann öffnen wir diese Verkaufsstelle und handeln dann nach dem festgelegten Schema. Im Wesentlichen installieren wir einen Jumper, wie zwischen den Steckdosen in unserer Dreifachsteckdose.
• Damit ist die Verbindung abgeschlossen und Sie können unsere gesamte Steckdosengruppe mit Spannung versorgen.

Kabel für Steckdosen: Querschnitt, Marke, Anforderungen

Beginnen wir also damit, dass das Kabel für Steckdosen nach modernen Anforderungen Kupfer sein muss, immer mit Erdung (also dreiadrig oder fünfadrig) und einem Querschnitt von mindestens 1,5 mm2 gemäß PUE-Tabelle 7.1. 1:

Hier sollte klargestellt werden, dass ein Gruppennetz eine Leitung von Schirmen zu Steckdosen, Beleuchtungskörpern und anderen Stromempfängern bedeutet.

Jetzt ist es etwas klarer geworden, welches Kabel für die Installation einer 220-Volt-Steckdosenleitung verwendet wird. Auch hier ist zu beachten, dass es nicht ratsam ist, ein Kabel mit einem Querschnitt von 1,5 mm2 von der Anschlussdose zur Steckdose zu verlegen, da. in diesem Fall funktioniert es nicht, wenn nötig, ein leistungsstarkes Elektrogerät daran anzuschließen. Für ein einphasiges Netz ist es besser, einen Abschnitt mit einem Rand von 2,5 mm zu nehmen

2.

Was die dreiphasige elektrische Verkabelung betrifft, kann es hier schon anders sein, denn. bei einem Aderquerschnitt von 1,5 mm2 ist ein fünfadriges Kabel laut Tabelle mit 10,5 kW belastbar:

Dies reicht aus, um leistungsstarke elektrische Geräte, die zu Hause verwendet werden, an die Steckdose anzuschließen. Wie die Erfahrung zeigt, wird der Leiter jedoch auch in einem Netz mit einer Spannung von 380 Volt mit einem Rand genommen, nämlich mit einem Querschnitt von 2,5 mm2.

Wir haben die Dicke der leitfähigen Kerne herausgefunden. Lassen Sie uns nun über eine andere, nicht weniger wichtige Frage sprechen - welche Art und Marke des Leiters zu wählen ist. Tatsache ist, dass es heute eine große Anzahl von Fälschungen gibt, deren Verwendung zur Entzündung elektrischer Leitungen führen kann.

Derselbe PUNP-Draht ist gefährlich für die Verkabelung. Wir empfehlen die Verwendung eines VVG-, VVGng- oder NYM-Kabels für Steckdosen.

Wenn Sie elektrische Leitungen für eine Steckdosengruppe in einer Wohnung oder einem Privathaus durchführen möchten, wählen Sie einfach die Marke VVG.In feuergefährdeten Räumen, zum Beispiel in einem Holzhaus, empfehlen wir auf jeden Fall die Verwendung des VVGng-Kabels für Steckdosen oder seines teureren importierten Analogs - NYM.

Das ist alles, was ich Ihnen zu diesem Thema sagen wollte. Um das bereitgestellte Material zu konsolidieren, haben wir uns entschieden, zusammenzufassen und noch einmal anzugeben, welche Kabelmarke und welcher Querschnitt am besten für Steckdosen in verschiedenen Fällen verwendet werden:

• Zum Anschließen einer Waschmaschine, eines Fernsehers und anderer nicht sehr leistungsstarker elektrischer Haushaltsgeräte - VVG 3 * 2,5 mm2.
• Zum Anschließen leistungsstarker Geräte in einem Drehstromnetz (z. B. wenn Sie eine leistungsstarke 380-Volt-Pumpe in der Garage oder einen Drehstromherd in der Küche anschließen müssen) - VVG 5 * 2,5 mm2.
• Die Steckdosengruppe in einem Holzhaus ist VVGng 3 * 2,5 mm2.
• Wenn Sie sich zu 100 % sicher sind, dass die Steckdose ausschließlich zur Stromversorgung einer Lampe oder eines anderen Geräts mit geringer Leistung verwendet wird, können Sie einen Leiter mit einem Querschnitt von 3 * 1,5 mm2 anschließen.

Abschließend empfehlen wir, sich ein nützliches Video zum Thema anzusehen:

So schließen Sie eine Steckdose mit Erdung an: Reihenfolge und Installationsregeln

Das Leistungswachstum von Haushaltsgeräten erfordert den Einsatz wirksamer elektrischer Sicherheitsmaßnahmen, die in der Installation von Geräten mit eingebautem Schutzerdungselement bestehen. Dies ist ein zusätzlicher Schutz für Benutzer und elektrische Geräte vor den Auswirkungen von Undichtigkeiten am Gehäuse. Alle importierten Geräte und fortschrittlichen Hausinstallationen sind mit Steckern mit Erdungskontakten ausgestattet. Um die wertvolle Option nutzen zu können, ist eine spezielle Steckdose erforderlich. Sie können es selbst installieren, wenn Sie wissen, wie eine geerdete Steckdose angeschlossen wird und wie sie sich von den üblichen Haushaltsgegenstücken unterscheidet.

So installieren Sie eine Steckdose mit Ihren eigenen Händen

Kein Wunder, dass bei Reparaturen neue Schalter und Steckdosen eingebaut werden müssen. Dies ist häufig auf Änderungen in der Aufteilung und Gestaltung der Räumlichkeiten zurückzuführen. Die Installation dieser Produkte beginnt mit der Installation von Steckdosen. Obwohl sie für die Montage auf einem brennbaren Untergrund vorgesehen sind, werden sie zur bequemen nachträglichen Installation von Steckdosen und Schaltern auch in einem Betonsockel installiert. In diesem Artikel werden wir darüber sprechen, was für Steckdosen sind und wie die Steckdosen installiert werden.

Was ist eine Steckdose

Eine Steckdosenbox ist nichts anderes als ein kleiner Behälter, der beim Einbau von Schaltern oder Steckdosen zum Einsatz kommt. Steckdosen für Beton, Holzwände, Trockenbau – sie alle bestehen aus nicht brennbaren Materialien. Heutzutage werden am häufigsten Kunststoffprodukte verwendet, aber Sie können eine Metallbuchse und sogar Holzbuchsen kaufen. Letztere werden in Fällen verwendet, in denen eine offene Verdrahtung stattfindet.

Eigenschaften von Steckdosen

• Maße. Produkte werden für einen bestimmten Innendurchmesser der Buchse hergestellt. Meistens sind es 60 oder 68 mm. Auch die Tiefe der Steckdose ist wichtig - ab 25 mm und mehr;
• Die Form. Diese Produkte gibt es in verschiedenen Formen: rechteckig, quadratisch, rund. Runde werden am häufigsten verwendet. Sie werden in Massivwänden und Trockenbauwänden montiert. Bei der Installation in Trockenbauwänden werden spezielle Trockenbaudosen verwendet, die mit speziellen Befestigungselementen ausgestattet sind, mit denen Sie das Produkt sicher im geschnittenen Loch befestigen können.
• Material. Wir haben bereits gesagt, dass ich in den meisten Fällen Polypropylen als Material für solche Produkte verwende.Es ist nicht nur billiger, sondern auch bequemer zu installieren;
• Mittelpunktabstand. Bei der Blockmontage kommt es auf den Abstand zwischen den Buchsen an. Normalerweise sind es 71 mm. Bei der Blockinstallation werden Produkte mit demselben Durchmesser verwendet.

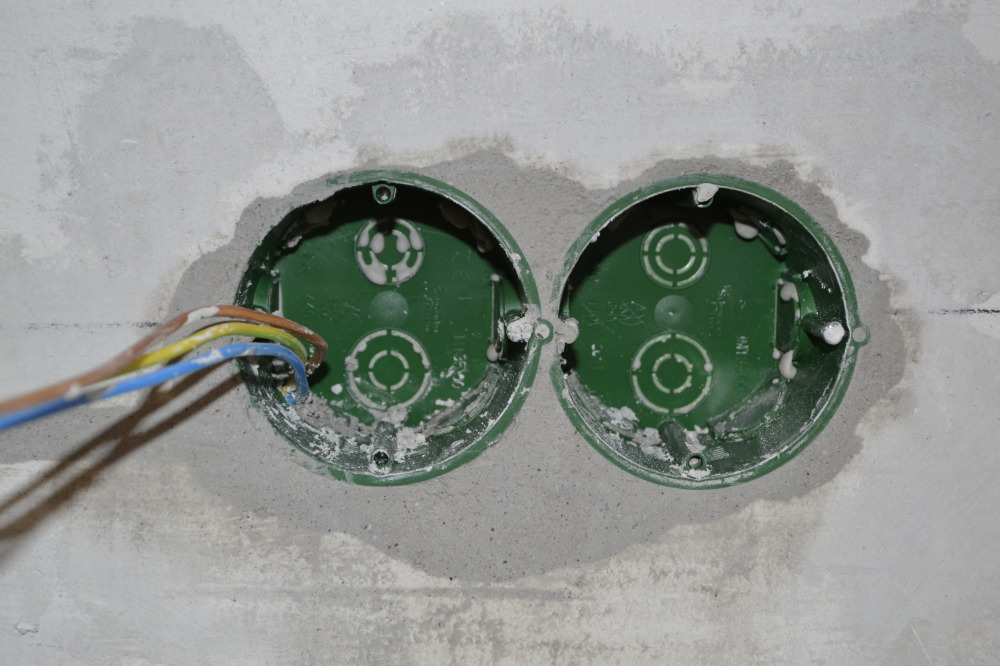

Einbau von Steckdosenleisten

Die Installation von Steckdosen ist eine einfache Angelegenheit, aber die spätere Installation von Steckdosen oder Schaltern hängt von der korrekten Ausführung dieser Arbeiten ab. Zuerst müssen wir ein Loch in die Wand bohren. Dazu können Sie eine Mühle oder einen Locher verwenden. Im zweiten Fall ist es besser, Diamantkronen für Steckdosen zu verwenden, wodurch Sie ein perfekt gleichmäßiges Loch erhalten: Zuerst bohren wir die Kontur aus und höhlen dann die Materialmenge für die Montage der Produkte mit einem Locher aus mit Lanze. Die in der Wand gefundenen Beschläge werden von der Schleifmaschine geschnitten. Grundsätzlich ist eine Krone für Steckdosen die beste Lösung, mit der Sie mehr als ein Loch in die Wand bohren können. Sie sollten mit einem Spielraum in die Steckdosen passen.

Außerdem werden die Produkte so in das entstandene Loch eingebaut, dass ihre Kanten bündig mit der Wand abschließen - sie versinken nicht darin und ragen gleichzeitig nicht heraus. Wir orientieren die Gusi-Buchse oder eine andere mit Hilfe einer Wasserwaage. Wir berücksichtigen die Seite, von der aus die Drähte beginnen - von dieser Seite sollte das zu montierende Produkt ein Loch haben.

Die monolithische Installation von Steckdosen erfolgt am besten mit Alabastermörtel. Sein Vorteil ist, dass es schnell aushärtet und die Installation von Steckdosen in einer Betonwand nicht mehrere Stunden dauert. Zuerst wird der Raum hinter dem montierten Produkt mit Alabaster versiegelt, dann an den Seiten. Gleichzeitig achten wir darauf, dass die Position des Elements nicht verloren geht.Der Überschuss wird mit einem Spatel entfernt und die Ränder des Lochs werden verschmiert. Tatsächlich haben wir herausgefunden, wie man eine Steckdosenbox installiert!

Auf dem Baumarkt wird eine breite Palette dieser Produkte präsentiert. Gusi-Produkte können Sie sich immer leisten, und wenn Ihnen das Geld nicht leid tut, dann kaufen Sie legrand-Steckdosen. Bei den neusten Steckdosenboxen ist der Preis etwas höher, was der Hochwertigkeit dieser Produkte geschuldet ist. Wir fügen hinzu, dass dies keine besondere Rolle spielt, weil sie sind immer noch unsichtbar, und ihre Qualität ist ungefähr auf dem gleichen Niveau!

Unterschiede im Fixiersystem

Einfache Steckdosenboxen, an denen keine Befestigungselemente vorgesehen sind. Sie haben nichts. Einige können mit selbstschneidenden Schrauben zur Befestigung der Steckdose geliefert werden, aber es gibt keine Befestigung an der Wand an der Steckdose.

Daher eignen sich einfache Steckdosen für die meisten monolithischen und gemauerten Wände.Für den Einbau in Gipskartonwände (und andere, einschließlich Hohlwände) befinden sich auf der Unterseite der Steckdosen „Antennen“ aus Metall, die beim ersten Drehen des Schraubendrehers angezeigt werden , drehen und aus den Rillen herausspringen.

Und wenn Sie es in der Wand drehen, klemmt es sich selbst und bewegt sich streng in Richtung der Achse. In einem verdrehten Zustand kneift er sich mit seinen Fühlern und „sitzt fest“. Dies ist die häufigste Installationsoption im Trockenbau.

Außerdem werden Steckdosenboxen mit übergroßen Kunststoffantennen verkauft. In diesem Fall erfolgt die Installation, indem Sie sie mit den Fingern nach innen drücken. Beim Drücken werden sie in den in die Wand eingesetzten Körper eingelassen und mit demselben „christlichen“ Schraubendreher oder Schraubendreher weiter festgezogen.

Klemmantennen bestehen nicht nur aus Kunststoff, sondern auch aus Metall. Aber sie funktionieren überraschenderweise viel schlechter, weil sie nicht vollständig in ihre Rillen passen (nicht einsinken) (und nicht einmal verstopfen) und am Installationsort Trockenbau reißen. Ich bevorzuge die erste Möglichkeit.

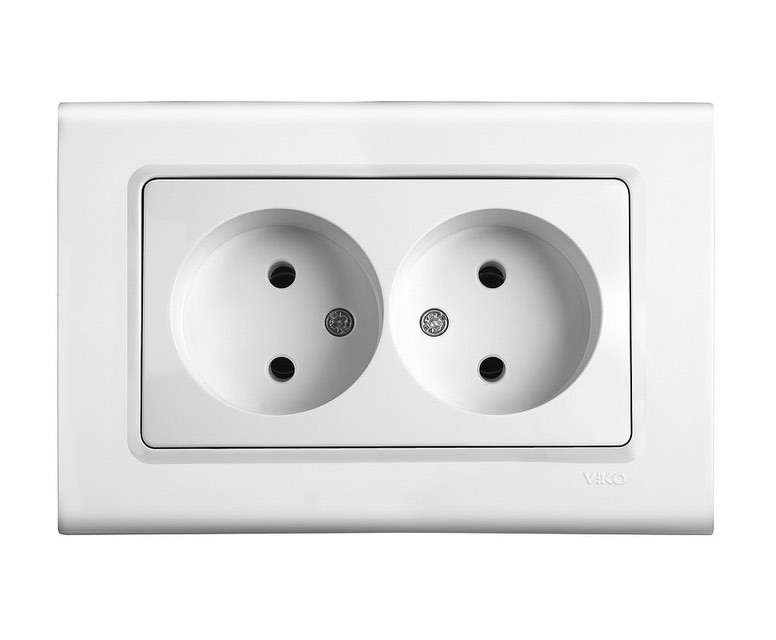

Die wichtigsten Arten von Doppelsteckdosen

Alle Arten von Steckdosen, einschließlich USB, sind für den Anschluss an das Netzwerk verschiedener Geräte ausgelegt. Das Design umfasst den Haupt- oder Arbeitsteil mit einer Kontaktgruppe und einer Abdeckung, die den internen Mechanismus vor äußeren Einflüssen schützt.

Oft liegt ein Problem darin, dass ein zusätzliches Gerät mangels freier Steckdosen nicht angeschlossen werden kann. Daher erfreut sich bei Wohnungseigentümern eine Doppelsteckdose, die in einer Steckdose installiert ist, immer größerer Beliebtheit. Fast alle Modelle sind mit Kontakten zum Anschließen eines Erdungskabels ausgestattet.
Verbundene Doppelsteckdosen werden als separate Geräte dargestellt, die in geringem Abstand zueinander installiert sind. Wie die Praxis zeigt, ist diese Option jedoch ästhetisch nicht ansprechend und erfordert ein zusätzliches Bohren der Wand für eine weitere Steckdose.

Ein Monoblock in Form einer Doppelsteckdose wird als bequemer angesehen. Es kann an der alten Stelle mit dem obligatorischen Austausch der vorhandenen Anschlussdose installiert werden und verursacht keine nennenswerten Schäden am Innenausbau. In solchen Monoblöcken wird die Leistung des elektrischen Stroms in zwei Teile geteilt, und dies ist ihr Nachteil, der sich besonders bemerkbar macht, wenn Haushaltsgeräte gleichzeitig angeschlossen sind.

Je nach Modifikation werden Monoblöcke mit Doppelsteckdosen in folgende Typen unterteilt:

• Geschlossen und offen. In der geschlossenen Version sind die Dübellöcher durch Vorhänge geschützt.Solche Steckdosen werden in Räumen verwendet, in denen sich kleine Kinder aufhalten können. Um die Vorhänge zu aktivieren, müssen Sie sie gleichzeitig drücken. Wenn also ein Kind einen Gegenstand in das Loch stecken möchte, wird nichts Schlimmes passieren. Die 2. Option ist eine Standardausführung mit offenen Kontakten.
• Mit oder ohne Erdung. Im ersten Fall sind Steckdosen mit Kontakten zum Anschließen eines Erdungskabels ausgestattet. Somit wird ein zusätzlicher Schutz gegen Leckstrom zum Instrumentengehäuse bereitgestellt.
• Steckdosen mit zusätzlichem Schutz gegen Feuchtigkeit und mit der Möglichkeit der Installation auf der Straße. Wasserdichte Geräte haben eine Schutzklasse von IP44 und für die Straße bestimmt - IP55.

Produkte können zusätzlich gekennzeichnet werden. Der Buchstabe A steht beispielsweise für eine in den USA hergestellte Doppelsteckdose, der Buchstabe B für einen Massekontakt.

Was ist besser VVGNG Ls oder NYM

Nachdem wir uns nun für den letzten Kabelindex (LS) entschieden haben, bleibt die Wahl, ob es die Variante NYM oder VVG sein soll. Hier gibt es aus technischer Sicht und der Einhaltung der aktuellen GOST keinen großen Unterschied.

Wählen Sie einen beliebigen Typ - VVGngLS oder NYM, aber auch nicht einfach, nämlich NYMng LS.

Das NYM-Kabel ist nach deutscher Norm gefertigt (sollte es zumindest). Zuvor wurde dieses Kabel als wünschenswerter Ersatz für VVG positioniert, jedoch mit verbesserten Eigenschaften.

Seine Form ist rund, was sehr praktisch für die Installation, Verlegung und Abdichtung von Dichtungen in Schaltschränken ist.

Für ein qualitativ hochwertiges Schneiden solcher Produkte benötigen Sie zwar einen speziellen Abisolierer.

Aber einen VVG mit rundem Querschnitt zu kaufen, stellt sich nicht immer schnell heraus. Im Inneren des NYM befindet sich zwischen den isolierten Kernen eine mit Kalk gefüllte poröse Masse.

Tatsächlich bedeutet dies fast eine dreifache Isolierung. Die Außenhülle hat jedoch einen erheblichen Nachteil.

Es ist nicht beständig gegen ultraviolette Strahlung, daher ist es unmöglich, dieses Kabel außerhalb des Hauses entlang der Wände zu verlegen. Ein weiterer Nachteil ist, dass es fast unmöglich ist, spezielle Marken von NYMng-LS im freien Verkauf zu finden. Das VVGngLS-Kabel ist viel erschwinglicher, billiger und einfacher herzustellen.

Hier ist ein Vergleich der Preise beider Optionen in Online-Shops. Spüren Sie, was man den Unterschied nennt.

Das Kabel ist übrigens nicht NYM, sondern NUM oder NUM. Auch diese Marke wird von Kabelwerken produziert, jedoch ohne deutsche VDE-Qualitätszertifikate. Sie ändern bewusst den Namen, um keine Probleme mit der Lizenz zu bekommen.

Beim Kauf solcher Produkte garantiert Ihnen niemand, wie lange sie halten und ob sie alle deklarierten Eigenschaften im Vergleich zu den Originalen erfüllen. Hier handeln Sie auf eigene Gefahr und Gefahr.

Einige Elektriker behaupten, dass zur Einhaltung aller GOSTs bei der Installation von elektrischen Leitungen in einem Haus auch das übliche „richtige“ NYM passt. Tatsächlich unterscheidet es sich in der Zusammensetzung praktisch nicht von VVGNG-LS.

Dies ist nicht ganz richtig. Schauen Sie sich die einfache NYM-Spezifikationstabelle unten an.

Daraus ist ersichtlich, dass es einfach keine Sonderfunktionen gibt, die einen problemlosen Einsatz in Wohnungen ermöglichen würden!

Verbindungsmethoden unter Berücksichtigung von Verbrauchern

Der Anschluss des Steckdosenblocks einer Gruppe erfolgt in Schleifenform. Es beinhaltet den Anschluss aller Elemente der Gruppe an eine gemeinsame Stromleitung der elektrischen Verkabelung. Die durch die Schleifenmethode erstellte Schaltung ist für eine Last ausgelegt, deren Anzeige 16 A nicht überschreitet.

Das einzige "Minus" eines solchen Schemas ist, dass im Falle einer Beschädigung an der Kontaktstelle eines der Kerne alle dahinter befindlichen Elemente nicht mehr funktionieren.

Der Anschluss des Buchsenblocks erfolgt heute oft in einer kombinierten Weise, die auf einer Parallelschaltung basiert. Diese Methode wird in europäischen Ländern aktiv praktiziert. Wir verwenden es, um eine separate Linie von leistungsstarken Verbrauchern bereitzustellen.

Bei der Parallelschaltung werden zwei Kabel von der Anschlussdose verlegt:

• die erste wird in Form einer Schleife gesendet und speist vier der fünf Steckdosen des 5-Bett-Blocks;
• der zweite - wird separat an den fünften Punkt der Steckdosengruppe geliefert, der für die Stromversorgung eines leistungsstarken Geräts ausgelegt ist.

Das Verfahren hat den Vorteil, dass es die Funktionsfähigkeit eines einzigen Punktes sicherstellt und ihn unabhängig von der Funktionsfähigkeit anderer Kettenteilnehmer macht, die sich in der Nähe befinden.

Der Hauptvorteil des kombinierten Verfahrens besteht darin, ein Höchstmaß an Sicherheit zu gewährleisten, was besonders wichtig ist, wenn leistungsstarke und teure Geräte betrieben werden.

Der einzige Nachteil des Systems ist ein Anstieg des Kabelverbrauchs und der Arbeitskosten für einen Elektriker.

Sowohl Daisy-Chain- als auch kombinierte Verbindungsmethoden können geschlossen und offen sein. Die erste beinhaltet das Ausheben von Kanälen in der Wand zum Verlegen von Leitungen und „Nester“ für Steckverbinder, die zweite wird durch das Verlegen eines PE-Leiters auf der Wandoberfläche realisiert.

Sockelleisten und Kabelkanäle in offener Verlegung erfüllen nicht nur eine ästhetische Funktion, sondern schützen auch den PE-Leiter vor mechanischer Beschädigung.

Die Verwendung von Kabelkanälen aus Kunststoff erhöht die Sicherheit und Ästhetik der offenen Verkabelung.Die meisten von ihnen sind mit Trennwänden ausgestattet, zwischen denen eine Leitung verlegt ist. Durch das abnehmbare Vorderteil lässt sich der Zustand des PE-Leiters bequem überwachen.

Do-it-yourself-Schritt-für-Schritt-Prozess zum Installieren einer Steckdose

Extraktion des alten Designs

1. Wir schalten die Steckdose ab, indem wir alle Schalter in der Schalttafel ausschalten. Um sicherzustellen, dass in der Steckdose kein Strom fließt, verwenden Sie ein Multimeter - ein elektrisches Messgerät.
2. Wenn Sie mit der Demontage der alten Struktur beginnen, müssen Sie zunächst die Schrauben lösen und den oberen Teil des Gehäuses entfernen. Die Abdeckung des Geräts besteht aus Kunststoff, normalerweise wird sie mit zwei Schrauben befestigt.
3. Unter der Abdeckung befindet sich der interne Mechanismus der Steckdose, mit dem weitere Arbeiten durchgeführt werden.
4. Der Arbeitsteil des Produkts wird ebenfalls durch Lösen der Schrauben entfernt. Halten Sie in diesem Fall vorsichtig einen Teil der alten Steckdose fest.
5. Mit einem Messer müssen die Drähte um 10 mm abisoliert werden.
6. Das neue Gerät muss auch in 2 Teile geteilt werden - die Basis und die Abdeckung.

Austausch der Steckdose

Manchmal ist es notwendig, nicht nur die Struktur zu installieren, sondern auch die Steckdose an der Stelle auszutauschen. Die Notwendigkeit, Geräte auszutauschen, kann aus verschiedenen Gründen auftreten: Die Steckdose ist gerissen, kaputt oder es hat sich herausgestellt, dass sie ihre Funktionen nicht ordnungsgemäß erfüllt hat.

Arten von Steckdosen

Die Installation eines neuen Geräts verursacht keine besonderen Schwierigkeiten. Nach dem Entfernen der alten Ausrüstung muss ein bestimmtes Verfahren befolgt werden:

Sie können das alte Gerät entfernen, indem Sie die Schrauben lösen, mit denen es in der Wand befestigt ist.
Um es aus der Wand zu ziehen, müssen Sie es mit einem Messer aufhebeln (bei der Installation einer Steckdose in einer Gipskartonwand).Wenn der Raum Wände aus Beton und Ziegeln hat, können Sie den Mechanismus mit einer Zange oder einem Schraubendreher entfernen.
Drähte werden in die neue Buchse eingefädelt

Es ist wichtig, vor dem Kauf eines neuen Geräts den Durchmesser des Lochs oder des alten Designs zu messen, da die Abmessungen der Buchsen variieren können.
Zur Befestigung des Geräts in der Wand wird ein Gipsmörtel verwendet, der gemäß den dem Produkt beigefügten Anweisungen hergestellt wird.
Nachdem die Lösung getrocknet ist, können Sie mit der Installation der Steckdose fortfahren.

Installation einer neuen Steckdose

Beim Arbeiten mit einer Doppelsteckdose werden Aktionen ausgeführt, indem beide Strukturelemente an dieselbe Verdrahtungsleitung angeschlossen werden. 6 Drähte sind mit einem von ihnen verbunden, und 3 Hauptdrähte sind mit dem zweiten verbunden.

Das bedeutet, dass ein Steckdosenelement Strom aufnimmt und anschließend an ein anderes weiterleitet.

Schaltplan

Socket-Anschlussplan

1. Vor der Montage eines neuen Gerätes raten Experten dazu, die Kabelenden nochmals abzuschneiden. Mit Hilfe von Drahtschneidern müssen sie um etwa einen Zentimeter gekürzt werden, und dann sollten die Enden von der Isolierung gereinigt werden.
2. Wenn der Draht verseilt ist, muss er fester verdrillt werden.
3. Das Innere des neuen Produkts muss vorsichtig in die Buchse eingeführt werden, damit die Buchse glatt in das Loch passt.
4. Wenn Sie das Teil fest gegen die Wand drücken, müssen Sie die Schrauben festziehen und das Gerät in der Steckdose befestigen.

Anschließen von Drähten an den Buchsenblock

Bitte beachten Sie, dass die Drähte auf besondere Weise angeschlossen sind (wie im Diagramm unten gezeigt). Wenn die Anweisungen nicht befolgt werden, kann es zu einem Kurzschluss kommen.

Anschließen von Drähten an den Buchsenblock

Bei der Installation des Geräts wird zunächst ein sauber gefalteter Draht in die Steckdose gesteckt.Es darf nicht mit den Abstandslaschen der Dose in Berührung kommen, da sonst die Steckdose nicht richtig funktioniert.

Bei der Installation einer Steckdose an einem neuen Punkt wird empfohlen, die Länge des Kabels zu überprüfen. Es sollte 20 cm nicht überschreiten, da es sonst möglicherweise nicht in die Steckdose passt.

Doppelsteckdose in einer Steckdose

Da der Austausch von Einzelsteckdosen in den meisten Fällen Teil einer kleinen Reparatur ist, betrachten wir ein Beispiel, wie eine Doppelsteckdose mit der alten Steckdose oder dem verbleibenden Platz danach angeschlossen werden kann, ohne dass neue Kabel verlegt und wiederhergestellt werden müssen der beschädigte Innenraum. Obwohl Schönheitsreparaturen erforderlich sein können.

Demontage der alten Steckdose

Bevor Sie mit der Arbeit an elektrischen Leitungen beginnen, müssen Sie sich um Ihre Sicherheit kümmern. Schalten Sie zuerst die Netzschalter in der Wohnungstafel aus. Überprüfen Sie dann die Spannungsfreiheit an der ausgetauschten Steckdose - verwenden Sie dazu einen Anzeige-Schraubendreher.

Bei eigenständigen Aktionen wird die alte Steckdose sofort demontiert. Dazu werden seine Befestigungsschrauben gelöst und die obere Abdeckung entfernt. Als nächstes werden die Drähte getrennt und die Befestigungslaschen des Produkts selbst in der Schachtel abgeschraubt.

Die zu installierende Steckdose wird auf die gleiche Weise demontiert: Ihre Frontplatte wird vorsichtig vom Arbeitsteil getrennt

Installieren einer neuen Steckdose

Ich habe eine neue Schneider Electric Innensteckdose mit einem Durchmesser von 68 mm vorinstalliert. Ich benutze sie schon lange, ich kann nur Gutes über sie sagen - sie sind sehr zuverlässig und qualitativ hochwertig.

Zusätzlich befinden sich am Vorderteil Befestigungsschrauben zur Fixierung des Steckdosenträgers. Wenn Sie eine alte oder gar keine Steckdose haben, dann ist es besser, eine neue zu installieren.Eine normale Steckdosenbox ist der Schlüssel zu einer sicher fixierten und unverlierbaren Steckdose.

Damit die Steckdose selbst sicher in der Wand befestigt wird, muss sie auf Alabaster oder Spachtelmasse gegriffen werden.

Verbindung vorbereiten

Beginnen wir mit dem Schneiden des Kabels. Zum Entfernen der Außenisolierung verwende ich ein Messer mit Absatz aus dem STOCK. Einige Anfänger denken vielleicht, dass je mehr Draht desto besser (für die Zukunft übrig).

Wir brauchen keine langen Kabel in der Box, sonst passt es beim Einbau des Steckdosenmechanismus einfach nicht hinein. Deshalb lassen wir einen Drahtrand von ca. 10 - 12 cm.

Wenn die Drähte der alten Verkabelung kurz sind, können Sie versuchen, sie aufzubauen. Übrigens gibt es zu diesem Thema einen separaten Artikel, wie man die Drähte in der Steckdose verlängert.

Als nächstes reinigen wir die Isolierung von den leitenden Drähten um etwa 10 mm.

Kabelverbindung

Wenn die Drähte vorbereitet sind, verbinden wir sie mit unseren Kontakten. Gemäß der Farbkennzeichnung ist die Verdrahtung in der Anschlussdose so ausgeführt, dass der Phasendraht braun ist, die Nullarbeit (Null) blau ist, der Erdungsdraht gelbgrün ist.

Wir lösen die Schrauben an den Anschlussklemmen, stecken die Adern in Kontakt und ziehen die Schrauben mit einem Schraubendreher gut fest.

Welcher Anschluss die Phase oder Null verbindet, macht keinen großen Unterschied. Vielleicht links, vielleicht rechts. Ich schließe den Phasendraht immer an den rechten Kontakt der Steckdose an. Die Hauptsache ist, sie nicht an einen Kontakt (Bus) anzuschließen, da sonst ein Kurzschluss auftritt.

Das Erdungskabel wird an den zentralen Kontakt angeschlossen, der sich auf der Halterung befindet. Neben diesem Pin befindet sich ein GND-Symbol.

Installation einer Doppelsteckdose in einer Steckdose

Wenn die Drähte angeschlossen sind, können Sie damit beginnen, den gesamten Mechanismus in die Steckdose zu verlegen

Bei der Installation einer Doppelsteckdose in einer Steckdose ist es wichtig, die Drähte in der Dose sauber zu verlegen.

Sie dürfen nicht unter die Befestigungslaschen fallen (andernfalls wird beim Anziehen die Isolierung beschädigt). Vor der Installation biege ich die Drähte mit einem "Ziehharmonika" und sie passen perfekt.

Dann wird die Steckdose vorsichtig nach innen vertieft und mit selbstschneidenden Schrauben oder Befestigungslaschen befestigt, die an den Wänden des Steckdosenkastens anliegen. Ich verwende die erste Option. Dann stellen wir mit der Wasserwaage die gleichmäßige Position des Auslasses in Bezug auf die Ecken von Wand und Boden ein

Schließlich wird sein Bremssattel mit selbstschneidenden Schrauben mit dem Körper der Installationsbox verbunden

Dann stellen wir mit der Wasserwaage die gleichmäßige Position des Auslasses in Bezug auf die Ecken von Wand und Boden ein. Schließlich wird sein Bremssattel mit selbstschneidenden Schrauben mit dem Körper der Installationsbox verbunden.

Wenn der Bremssattelrahmen sicher befestigt ist, wird eine dekorative Auflage angebracht. Bei richtiger Montage des Auslaufs liegt dieser lückenlos an der Wand an.

Bitte vergessen Sie nicht, dass sich die Steckdose trotz doppelter Belastbarkeit NICHT zweimal ERHÖHT. Das Netzkabel und die Steckdose selbst sind für einen Arbeitsstrom von 16 Ampere ausgelegt. Beim Anschluss von Elektrogeräten ist dies zu berücksichtigen.

Sorten

Steckdosen werden nach den Konstruktionsmerkmalen klassifiziert:

1. Geschlossene und offene Modelle. Ersteres wird für den Einsatz in Kinderzimmern empfohlen. Die zweite klassische Steckdose ohne schließende Rollläden.
2. Optionen mit oder ohne Erdung. Im ersten Fall sorgt der Eigentümer des Hauses für Schutz vor Überspannungen. Die Geräte werden sicher und gesund sein.
3. Gemeinkosten und versteckte Produkte.Erstere werden installiert, um vorhandene Steckdosen zu ersetzen, und letztere werden während Reparaturen montiert, ihr Standort wird bereits bei der Erstellung des Projekts vorgesehen.
4. Es gibt auch programmierte Modelle, Polar oder Standard. Die programmierten Geräte schalten sich gemäß dem eingestellten Timer ein und aus. Aber je einfacher das Design, desto weniger Funktionalität, desto einfacher ihre Installation. Die Wahl des Modells hängt direkt davon ab, ob die Installation aus eigener Kraft oder mit Hilfe eines Meisters erfolgt.

Jeder Typ hat seine eigene Markierung, mit der Sie die richtige Option auswählen können. Beispielsweise zeigt "A" an, dass das Gerät in den USA hergestellt wurde, aber "B" zeigt das Vorhandensein eines Erdungskontakts an. Der Körper jeder Steckdose besteht aus strapazierfähigem Thermoplastik. Aus dekorativer Sicht werden Einsätze verwendet, Produkte werden in verschiedenen Farben hergestellt.

Frachtbrief 2 x lokal mit Erdung

Kontakte, die zum Schutz von Elektrogeräten notwendig sind, sind bei diesem Modell auf dem Gehäuse abgebildet. Eine solche Steckdose schützt eine Person vor einem möglichen Stromausfall, der versehentlich auf einem Kunststoffgehäuse auftreten kann.

Für die Installation einer solchen Steckdose sind keine zusätzlichen Reparaturen in der Wohnung erforderlich, sie wird anstelle eines herkömmlichen Modells installiert.

Durchgang doppelt mit einer Abdeckung

Die Betriebsbedingungen des Geräts bestimmen auch seine Wahl. Das Gehäuse des Geräts mit einem Verschlussdeckel, mit dem Sie die Kontakte vor Feuchtigkeit schützen können. Ein solches Produkt ist mit IP-44 gekennzeichnet

Wenn die Steckdose im Freien verwendet wird, sollten Sie auf das Produkt mit der Kennzeichnung P-55 achten. Robustes Gehäuse schützt vor Feuchtigkeit und Staub

Innenaufstellung

Die Inneninstallation erfordert eine Planung der Geräteplatzierung während Renovierungsarbeiten.Bei solchen Optionen sind die Löcher hinter den Vorhängen verborgen, die zum Zeitpunkt der Verbindung zur Seite bewegt werden. Solche Steckdosen sind geerdet, da Kinder im Raum sein können. Nur bei gleichzeitigem Drücken funktionieren die Vorhänge. Selbst wenn Sie einen Fremdkörper in die Steckdose stecken, funktioniert es nicht und birgt daher keinerlei Gefahr. Daher sind geschlossene Modelle unter den Sorten von Doppelsteckdosen so beliebt.
