So hängen Sie eine Dunstabzugshaube über einen Gasherd: eine Schritt-für-Schritt-Installationsanleitung

Optimale Höhen für unterschiedliche Einheiten

Die Einbauhöhe der Haube über der Fliese wird unter Berücksichtigung von 2 Komponenten bestimmt - der Art des Kochfelds und den Konstruktionsmerkmalen des Standorts der Ausrüstung für eine bestimmte Küche. Es muss klar sein, dass die Höhe niemals an die Abmessungen des Lufteinlasses, der Komponenten oder des Gerätetyps „gebunden“ ist.

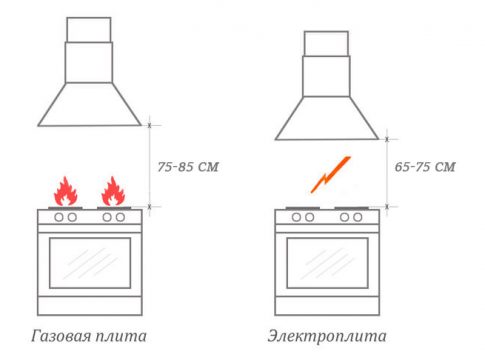

Abstand zwischen Kochfeld und Dunstabzugshaube

Einzige Ausnahme sind Küchen mit niedrigen Decken, bei denen der empfohlene Abstand zwischen Kochfeld und Dunstabzugshaube nicht eingehalten werden kann.

Auswahl einer Einbauhaube für die Küche: Bewertung der besten neuesten Modelle

So installieren Sie eine Dunstabzugshaube über einem Gasherd

1.1

Horizontale Lösungen

Nur wenn Daten zum verwendeten Ofentyp vorliegen, kann genau bestimmt werden, in welcher Höhe die Dunstabzugshaube installiert werden soll. Darauf aufbauend wird der Abstand zwischen Zu- und Abluft gewählt. Der angegebene Gerätetyp wird unter Berücksichtigung einer Reihe von Parametern (Kochfeldtyp, Leistung der Ansaugeinheit usw.) installiert.

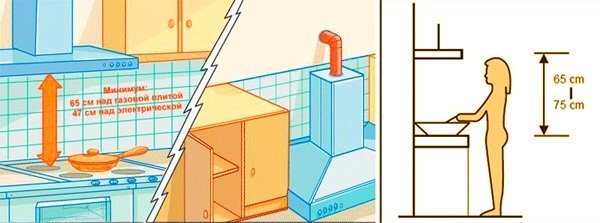

Das Verhältnis zwischen der Körpergröße einer Person und der Installationshöhe des Geräts

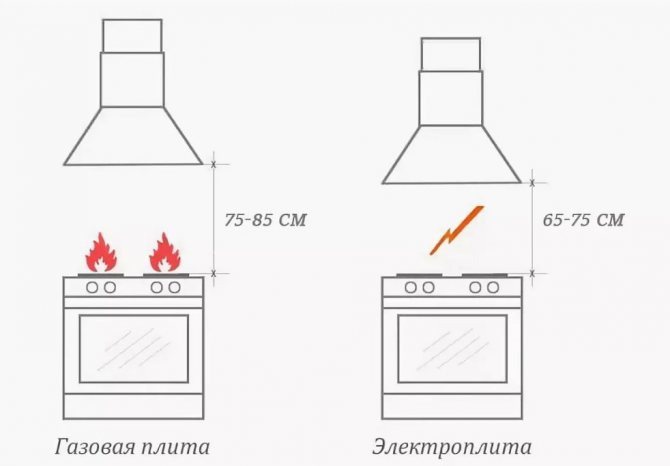

Doch welcher Abstand gilt hinsichtlich Sicherheit und Effizienz als optimal?

Die Norm für jedes Gerät ist unterschiedlich, aber es gibt akzeptierte Standards, die überwiegend beratender Natur sind:

• der Abstand zwischen der Haube und den Brennern des Gasherds beträgt 65 bis 85 cm;
• Der Mindestabstand zum Elektroherd beträgt 60 cm und der Höchstabstand 80 cm.

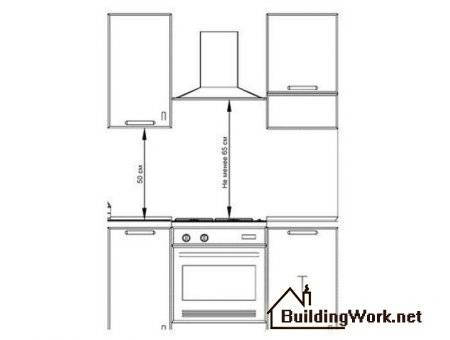

Mindestabstand von der Haube zu den Gasbrennern

Diese Daten gelten nur für streng horizontal befestigte Geräte.

Video zur Installation der horizontalen Einheit

So wählen Sie die richtige Dunstabzugshaube für die Küche aus

1.2

Geneigte Aggregate

Geneigte Einheit

Bei der Montage von geneigten Modellen ist es äußerst wichtig, dass der Abstand zwischen Ofen und Abzugshaube den folgenden Werten entspricht:

• von 35 bis 45 cm bei der Arbeit mit einem Elektroherd;
• von 55 bis 65 cm - für Gasbrenner.

In einer echten Küche ist es üblich, Lüftungsgeräte zu installieren, bei denen der Betrieb nicht nur effizient, sondern auch für die Gastgeberin bequem ist. Die oben angegebenen Abstände sind experimentell ermittelte Werte, die durch jahrelange Praxis bestätigt wurden.Sie können sie selbst berechnen, Sie müssen nur eine Reihe von Variablen berücksichtigen:

• Küche;
• Planungsmerkmale der Räumlichkeiten;
• ungefähre Fläche der Kochfläche;
• Leistung und Art der Haube;
• Wachstum von Familienmitgliedern, Hausfrauen.

Wenn der eingestellte Abstand nicht eingehalten wird und das Gerät zu niedrig aufgehängt wird, besteht eine hohe Wahrscheinlichkeit, dass das Gerät unter konstanten Wärmebedingungen arbeitet. Und das ist mit dem vorzeitigen Ausfall eines treuen Assistenten behaftet. Wenn die Dunstabzugshaube zu niedrig über dem Elektroherd installiert ist, ist sie außerdem einfach unbequem zu bedienen.

Klimaanlage für die küche

Installationsvideo des geneigten Typs

Auswahl einer Einbauhaube für die Küche: Bewertung der besten neuesten Modelle

Faktoren, die den Abstand zwischen Ofen und Abzugshaube beeinflussen

Unabhängig davon sollte man sich noch einmal mit den Faktoren befassen, die den Abstand der Installation der Abzugsvorrichtung vom Ofen beeinflussen. Die Höhe hängt davon ab, was sein wird:

• Küchengröße;
• Merkmale seines Layouts;
• Kochfeld (Typ und Abmessungen);
• Leistung und Art der Absaugvorrichtung;
• das Wachstum desjenigen, der mehr als andere auf diesem Herd kochen wird.

Gleichzeitig ist es auch wichtig, alle Installationsstandards für die Lüftungsstruktur einzuhalten, die im technischen Pass dafür angegeben sind. Die Umsetzung all dieser Empfehlungen wird es ermöglichen, das für die Belüftung in der Küche konzipierte Gerät äußerst effizient zu verwenden und es vor unnötigen Gerüchen und Fettablagerungen zu schützen, die den Innenraum verderben.

Die Umsetzung all dieser Empfehlungen ermöglicht es, das Gerät so effizient wie möglich zu verwenden, um die Luft in der Küche zu belüften und sie vor unnötigen Gerüchen und Fettablagerungen zu schützen, die den Innenraum verderben.

Regeln für die Geräteinstallation

Die Haube, die die Luft filtert und wieder zurückführt, ist einfach zu installieren. Über dem Elektroherd können Sie ihn selbst installieren.

1. Es ist notwendig, auf der Höhe der Installation des Geräts eine horizontale Linie über dem Kochfeld zu ziehen - dem Abstand zwischen dem Gasherd und der Dunstabzugshaube.
2. In der Mitte der Platte wird eine vertikale Linie an der Wand angebracht. Die Norm sieht die Regeln für die Montage der Dunstabzugshaube genau über dem Kochfeld vor.
3. Die Schablone aus dem Paket wird auf die Linien aufgebracht und 4 Punkte werden markiert - die Position der Befestigungsschrauben. Der Abstand zwischen ihnen ist je nach Modell standardmäßig auf 200×200 oder 200×100 mm eingestellt.
4. Es werden Löcher gebohrt, Dübel eingeschlagen und Schrauben eingeschraubt.
5. Eine Ausführung ohne Filterrost und Gehäuse wird an die Wand gehängt.
6. Installieren Sie den Rest des Mechanismus.

Geräumige Küche mit Elektroherd

In Fällen, in denen eine Dunstabzugshaube mit Abluft in ein Lüftungsrohr oder einen Kamin gekauft wird, wird die Ausführung selbst mit Ventilatoren genauso an der Wand montiert wie eine Ausführung mit Umluftreinigungsverfahren. Dann ist es notwendig, die Installation des Luftkanals unter Berücksichtigung des Mindestabstands von der Haube zum Gas- oder Elektroherd vorzunehmen. Bei normaler Belüftung ist es ratsam, Spezialisten hinzuzuziehen, um die Wirkung der Umwälzung zu verhindern, dh die Rückführung von Luftmassen aus den Lüftungskanälen zurück zum Schornstein.

Grundvoraussetzungen für den Kanal:

• der Querschnitt des Rohrs ist so ausgelegt, dass Luftmassen bei maximaler Geräteproduktivität hindurchströmen können;
• der Sicherheitsfaktor wird in die Formel für ein bestimmtes Design aufgenommen;
• der optimale Abstand zur Außenwand oder zum Lüftungskanal sollte nicht mehr als 5 m betragen;
• im Kanal sind maximal 3 Bögen zulässig;
• Rohre mit unterschiedlichen Querschnitten für die Abgasstruktur sind ungeeignet;
• alle kurven sind glatt gemacht, mit radien.

Küche mit Gasherd in einem Landhaus

Die Steckdose muss geerdet sein und sich seitlich am Rand des Haubengehäuses in einem Abstand von 25 cm befinden.Am sichersten ist es, einen Schalter zu installieren, der das Gerät schnell ausschalten kann.

Regeln für die Geräteinstallation

Der Betrieb der Absaugvorrichtung hängt auch davon ab, wie die Regeln für ihre Installation eingehalten werden:

• das Kochfeld eines Herdes sollte die gleiche Größe wie das Lüftungsgerät haben (Standard 60-90 cm) - dadurch kann verschmutzte Luft angesaugt werden;

die Dunstabzugshaube muss korrekt montiert werden, damit der Abstand zum Ofen nicht den Brandschutznormen widerspricht und dem Ofentyp entspricht;

Das Gerät muss gemäß den technischen Anforderungen an das Stromnetz angeschlossen werden.

Natürlich ist es besser, die Installation von Abgasanlagen Spezialisten anzuvertrauen. Aber auch selber machen ist durchaus möglich.

Anordnung der Kanäle für die Luftabfuhr

Bei der Installation von Luftauslasskanälen sollte eine große Anzahl von Biegungen vermieden werden, da deren übermäßiges Vorhandensein den Abfluss von verschmutzter Luft behindert. Daher ist es wünschenswert, dass die Rohre gerade, kurz und praktisch ohne Bögen sind. Sie sind so eingebaut, dass die angesaugte Luft vom Stutzen zu ihrem dünnen Ende strömen kann.

Beim Verlegen von Kanälen für Luftauslässe ist es auch wichtig, die Löcher nicht zu verengen und keine zusätzlichen Verbindungen zu verwenden, da dies die freie Bewegung der Luftmasse einschränkt und zu einer übermäßigen Belastung des Motorhaubenmotors beiträgt. Der Querschnitt des Austrittsrohres muss der Größe der Öffnung der Absauganlage entsprechen

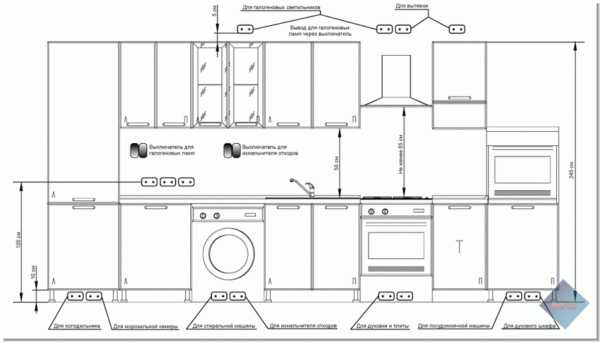

Outlet-Standort

Die Abluftklappe wird in der Regel über eine Steckdose angeschlossen, die oben installiert ist (2-2,5 m über dem Boden). Aufklappbare Küchenschränke, also um 10-20 cm überschritten, und vom Luftkanal sollte es um 15-20 cm nach links oder rechts verschoben werden.

Es ist wünschenswert, dass die Steckdose eine Erdverbindung hat, da sie sich bei Spannungsabfällen ausschaltet und die Abgasanlage nicht ausfallen lässt. Die Dunstabzugshaube ist ein Garant für frische Luft und Sauberkeit der Innenausstattung. Die Hauptsache ist, das Gerät richtig auszuwählen, zu installieren und gleichzeitig den Abstand zwischen Herd und Abzugshaube in der Küche einzuhalten. Dies gewährleistet nicht nur den zuverlässigen Betrieb der Geräte, sondern schafft auch gewisse Annehmlichkeiten. Kaufen, richtig einbauen und nutzen!

Die Nuancen von Instrumentendesigns und -größen dazwischen

Wie wird der Abstand bei kombinierten Kochfeldern ermittelt?

Wenn Sie Besitzer eines kombinierten Kochfelds sind, müssen Sie sich bei der Auswahl eines Abstands an der strengsten Norm für Gasherde orientieren.

Das heißt, lassen Sie mindestens 75 cm Abstand zwischen dem Ofen und der unteren Begrenzung der Abzugshaube.

Wie wird der Abstand für geneigte Platten bestimmt?

Eine der häufigsten Fragen der Anwohner lautet: Wie wird der Abstand von der Plattenoberfläche zum geneigten Modell der Dunstabzugshaube richtig gemessen?

Die Antwort ist einfach: Sie müssen den Mindestabstand vom tiefsten Punkt der Abzugshaube zur Oberfläche des Ofens messen.

Für glückliche Besitzer von geneigten Modellen von Dunstabzugshauben, die über dem Gaskochfeld installiert sind, kann der Mindestabstand bei Bedarf auf 55-65 cm reduziert werden.

Besitzer von geneigten Dunstabzugshauben, die sich über elektrischen Geräten befinden, können die Unterkante des Produkts in einem Abstand von mindestens 35-45 cm platzieren.

Wir haben die Normen vorgestellt, die Sie für die richtige Platzierung der Dunstabzugshaube in der Küche kennen müssen. Jetzt wissen Sie, in welcher Höhe Sie die Haube aufhängen sollten.

Wir hoffen, dass unser Rat nützlich ist, Sie können die Aufgabe problemlos bewältigen. Und Ihre Dunstabzugshaube erfreut Sie mit sauberer Luft in der Küche.

Haube über dem Kochfeld

Hauben über den Öfen verbessern die lokale Belüftung und Luftzirkulation im ganzen Raum. Eingebaute Lüftungskanäle leisten bei der gleichen Aufgabe schlechte Arbeit, und die Besitzer der Küche haben die Wahl - sowohl im Sommer als auch im Winter ein Abluftgerät zu verwenden oder Fenster ständig zu öffnen. Möbel und Dekoration behalten ihr Aussehen, wenn der Dampf des Geschirrs schnell entweicht.

Das Bild zeigt eine Haube in klassischer gewölbter Ausführung, jedoch mit einer für die heutige Zeit seltener abgerundeten Form und einem bis in die Decke reichenden Luftkanal

Lüftungsgeräte sind je nach Wirkungsweise in 2 Typen unterteilt und haben mehr als 10 Varianten in der Struktur. Dunstabzugshauben werden über Gasherden, Elektro- und Mischgeräten platziert.

Die Eigenschaften der Luft werden verbessert, da die Haube beseitigt:

• Dampf;
• Rückstände von Verbrennungsgasen;
• Umweltverschmutzung;
• Ruß;
• riecht.

Geräte reinigen das gasförmige Medium durch Strömungs- (Auslass) und Umwälzverfahren. Geräte des 1. Typs saugen Luft an und führen sie aus dem Gebäude. Unter den Nachteilen ist anzumerken, dass die Systeme Kanäle benötigen und die Küche mit Luft von der Straße gefüllt werden muss.

Umlufthauben nehmen die Luftmasse auf, pumpen sie durch die Filter und geben sie wieder ab.Sie reinigen die Luft lange und ihre Teile verschleißen schnell, was der Hauptnachteil ist.

Die kleinste Einbauhöhe der Dunstabzugshaube bei einem Gasherd beträgt 75-85 cm zwischen Unterkante und den Brennern, außerdem sind die genauen Zahlen in der Anleitung zum Gerät angegeben. Geräte mit geringerer Zugkraft, etwa 300 m³ / h, werden normalerweise an der unteren Grenze des Intervalls platziert, d. H. bei 75 cm.

Die gleiche Anordnung ist für Systeme geeignet, die keinen Rand von 10 cm auf jeder Seite der Platte haben. Hauben für elektrische Geräte werden im Durchschnitt 10 cm tiefer montiert - 65-75 cm über dem Kochfeld.

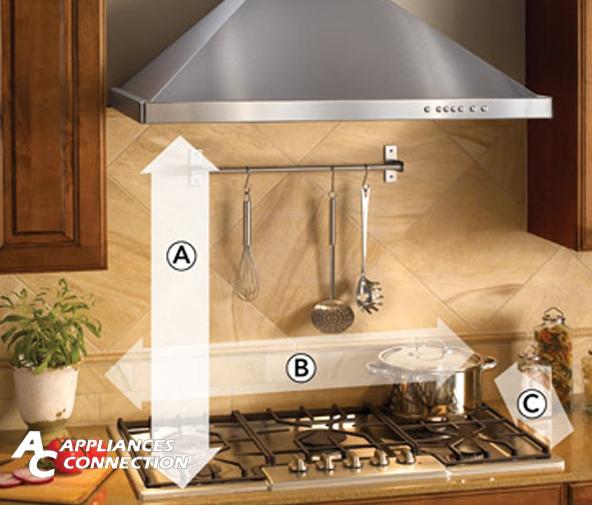

Die ideale Dunstabzugshaube ragt seitlich und vorne aus dem Herd heraus, hat mehr Tiefe, Breite und Fläche als das Kochfeld

Eine Ausnahme von den allgemeinen Regeln gibt es für geneigte Anlagen. Über Gasherden werden sie 55-65 cm entlang der Unterkante montiert. 20 cm höher als über den elektrischen, bei denen ein Abstand von 35-45 cm ausreicht.

Alle Arten von Abzugssystemen werden am unteren Rand nicht höher als 90 cm über dem Kochfeld eines jeden Geräts angebracht. Eine 1,3-1,5 Meter breite Inselhaube kann um weitere 5-10 cm angehoben werden Bei Nichteinhaltung der unteren Einbaugrenze erhöht sich die Gefahr des Bruchs von Teilen und der Entzündung eines Fettfilms.

Das Material der Haube hat keinen Einfluss auf die Höhe des Standorts über dem Gas- oder anderen Herd. Für die Platzierung innerhalb des zulässigen Intervalls - auch.

Inselhauben werden über Kücheninseln und Halbinseln installiert: Geräte werden in rechteckiger, zylindrischer, quadratischer, T-förmiger Form sowie in Form von umgekehrten Tischen und ungewöhnlichen geometrischen Formen hergestellt

Bei der Auswahl einer Höhe werden drei zusätzliche Faktoren berücksichtigt:

1. Das Vorhandensein einer organisierten natürlichen Belüftung des Zu- und Ablufttyps und der Abstand dazu. Je geringer der Abstand, desto höher können Sie das Gerät für den Herd montieren.
2. Konfiguration der Küche, Möbel und Haushaltsgeräte. Wir sprechen über die Platzierung der zweiten Stufe des Headsets, Objekte über der Haube, die Höhe der Decken sowie das Vorhandensein, die Größe und die Merkmale der Ofenabdeckung.
3. Das Vorhandensein eines Ofens. Ein vorgeheizter Backofen wirkt sich negativ auf die Innenteile der Haube aus. Über einem Standardgerät mit Herd wird die Haube näher an der Obergrenze der Norm installiert, wenn nichts dagegen spricht.

Schwierigkeiten ergeben sich aufgrund des Aufbaus der Abgasvorrichtung. Aufgehängte Teleskope sind so konzipiert, dass sie unterhalb des Bodens der Klappbox installiert werden können, was die Wahl der Höhe einschränkt. Gleiches gilt für Einbaumodelle, die den Boden des Möbelteils „ersetzen“, aber die Schränke zum Anbringen und Verstecken des Lufteinlasses ändern, wenn etwas passiert.

Die Installation von Wandhauben in optimaler Höhe wird manchmal durch Rohre und Ofenabdeckungen gestört. Inselmodelle werden an der Decke befestigt, sodass ihre Höhe auf der unteren Ebene durch die Abmessungen bestimmt wird.

Für alle am Kochen Beteiligten sollte ein Zugang zum entfernten Teil der Abzugsvorrichtung eingerichtet werden; sein meist vorne liegendes Verstellpanel ist selbst bei maximaler Aufstellhöhe für jeden Erwachsenen erreichbar

Zwischen dem Kochfeld und dem Unterteil der Dunstabzugshaube dürfen keine Steckdosen verwendet werden. Ein Punkt für die Stromversorgung ist auf einer Höhe von 2-2,5 Metern über dem Boden, in Wandschränken oder direkt darüber vorgesehen.

Die Steckdose ist mindestens 15 cm vom Kanal entfernt. Als universellste Höhe für das Nest gelten 200 cm über dem Boden und 110 cm über dem Herd oder der Arbeitsplatte des Arbeitsbereichs.

Was Sie bei der Organisation der Dunstabzugshaube im Haushalt beachten müssen

Wenn Sie sich entscheiden, eine Dunstabzugshaube in Ihrem Haus zu installieren, die die Abluft nach draußen führt, können Sie mit einigen rechtlichen Aspekten dieses Prozesses konfrontiert werden.

Um die Haube auszurüsten, ist es notwendig, ein Loch zu machen, durch das Luft entweichen kann, und auch den Auslass dieser Luft einzustellen. Es stellen sich zwei Fragen: Ist es möglich, ein Durchgangsloch in die Wand eines Mehrfamilienhauses zu bohren, und darf schmutzige Luft außerhalb der Wohnung abgeführt werden?

Wenn der Durchmesser des Lochs 200 mm nicht überschreitet, ist dafür keine Genehmigung erforderlich. Solche Löcher dürfen zur Belüftung und Klimatisierung hergestellt werden. Es wird jedoch nicht funktionieren, die Dunstabzugshaube in ein solches Loch zu bringen - dies kann laut Gesetz den Komfort von Nachbarn beeinträchtigen, durch deren Fenster Ihre Abluft gelangen kann. Vor der Installation der Haube ist es notwendig, den Abluftkanal zu entwerfen und das Genehmigungsverfahren zu durchlaufen.

Die einfachste und bequemste Option ist eine Haube mit einem Abluftkanal in der Wand.

Das Video zeigt, wie der Abgaskanal richtig organisiert wird:

Wichtige Installationspunkte

In verschiedenen Fällen kann der Abstand zwischen der Haube und dem Ofen erheblich variieren. Jeder Fall hat jedoch seinen eigenen Standard. Wenn wir in Betracht ziehen, eine Haube über einem Gasherd zu installieren, sollte der Abstand zwischen 55 und 65 cm variieren - für einen geneigten Typ.

Um die Haube zu installieren für Gasherd sollte mit mehr Vorsicht angegangen werden, da hier über das Thema Brandschutz nachgedacht werden muss, was über die elektrische Option nicht gesagt werden kann. Bei Elektroöfen funktioniert das gleiche Prinzip, aber mit einem anderen Abstand - von 35 bis 45 cm bei geneigter Bauart und ab 60 bis 65 cm - für gerade

Bei Elektroöfen funktioniert das gleiche Prinzip, jedoch mit einem anderen Abstand - von 35 bis 45 cm für geneigten Typ und von 60 bis 65 cm - für gerade.

Der Abstand zwischen dem Elektroherd und der geneigten Haube.

Bei der Berechnung der Entfernung hängt das Vertrauen hauptsächlich von drei Faktoren ab - der Leistung der Dunstabzugshaube, der Konfiguration des Raums und der Größe des Besitzers oder der Gastgeberin, die in der Küche kochen wird. Wenn alle Faktoren erfüllt sind, erfüllt das über dem Herd installierte Gerät seine Funktionen ordnungsgemäß, ohne die Küchenbesitzer zu stören. Die angegebenen Entfernungswerte sind minimal und es ist ohnehin unmöglich, die Entfernung zu verringern. In bestimmten Fällen kann diese Zahl jedoch erhöht werden, wenn die Funktionalität nicht darunter leidet. Die Berechnung der Entfernung ist jedoch keine schwierige Aufgabe, in den meisten Fällen sind die empfohlenen Werte in Zentimetern in der Anleitung angegeben, die dem Gerät beiliegt.

Wenn Sie die Dienste eines Meisters in Anspruch nehmen, ist die Frage der Einbauhöhe der Haube überhaupt nicht relevant, er kann die Position aufgrund seiner eigenen Erfahrung am besten bestimmen und das gesamte Stützsystem installieren - Steckdosen und Luftkanäle.

Die Struktur einer herkömmlichen horizontalen Haube

Technisch gesehen ist der Aufbau der Dunstabzugshaube denkbar einfach. Tatsächlich ist dies eine Box mit eingebautem Elektromotor, aber lassen Sie uns tiefer graben, um alle wichtigen Komponenten des Geräts genau zu kennen. Diese Informationen können für viele bei der Selbstreparatur nützlich sein.

Tabelle 1. Die Struktur der Haube

Ausschnitt, Foto	Beschreibung
Leistungsstarker Elektromotor	Das Herzstück der Haube ist ein Elektromotor, der durch die Welle mit dem Einspritzmechanismus in Reihe geschaltet ist. Es kann als konventionelles Laufrad oder Turbine ausgeführt sein, wie gezeigt in ein Foto. Bei kompakten Abmessungen saugen Turbinen zwar effizienter Luft an, erzeugen aber mehr Lärm, was bei der Modellwahl berücksichtigt werden muss. Die Leistung von Elektromotoren ist gering, aber Sie brauchen nicht viel, um die Flügel zu drehen, die Luft destillieren - für Haushaltsgeräte sind es 100-400 W. Tipp! Viele, insbesondere chinesische Hersteller, schreiben riesige Zahlen, die sogar die Eigenschaften berühmter Marken übertreffen, aber tatsächlich ziehen sie überhaupt nicht. Natürlich sind die Hersteller gerissen und überschätzen bewusst die Leistung. Außerdem ist das Design ihrer Produkte nicht perfekt, was es nicht erlaubt, einen ausreichenden Luftdruckabfall zu erzeugen, um sie effizient zu bewegen. Seien Sie im Allgemeinen vorsichtig.
Touch-Bedienfeld	Die Haube wird über ein Bedienfeld gesteuert, das als Satz mechanischer Schalter und Knöpfe oder als mit Elektronik vollgestopfter Sensor implementiert werden kann. Solche Modelle gehören zum "Premium"-Segment, sie sind teurer, aber viel schwieriger zu warten und zu reparieren. Einige Dunstabzugshauben sind mit Fernbedienungspanels oder speziellen Sensoren ausgestattet, die das Gerät automatisch starten, wenn Dampf und erhöhte Temperatur erfasst werden. Es gibt auch Modelle mit Displays, die den aktiven Modus, die Raumtemperatur oder die Uhrzeit anzeigen. Lassen Sie sich bei der Auswahl von Ihren Geschmacksvorlieben und der einfachen Bedienung leiten.
Beleuchtung	Vergessen Sie beim Kauf einer Dunstabzugshaube nicht, dass der Stromverbrauch des Geräts auch die Glühbirnen umfasst, mit denen der Arbeitsbereich ausgeleuchtet wird. In der Regel werden Halogen- oder LED-Lampen verwendet, die in einem Gehäuse mit Diffusor bündig mit der Bodenplatte der Haube installiert sind. Es gibt viele andere Lösungen, aber diese sind im Budgetsegment üblich: Die Hintergrundbeleuchtung schaltet sich automatisch ein, wenn die Frontplatte in Position gezogen wird, obwohl ein separater Kippschalter installiert ist, der die Beleuchtung ausschalten kann, wenn sie gerade nicht benötigt wird.
Vordere Schublade	Die Frontplatte ist ein passiver Teil des Designs, der neben der Absaugung ein Schalter ist, oder besser gesagt einer davon. Das System ist so konzipiert, dass es Kontakte hat, die sich schließen, wenn das Panel fast bis zum Ende ausgefahren ist. Gleichzeitig gibt es auch einen Kippschalter, der auch das Versorgungsnetz unterbrechen kann. Die Platte ist außerdem mit einem Fettfanggitter ausgestattet, das bei Bedarf leicht entfernt werden kann. Es bewegt sich auf Metallkufen auf Kugeln, sodass die Bewegung reibungslos und klar ist.
Fettabscheider	Aluminiumnetze in einem Kunststoffrahmen sind Fettabscheider. Luft strömt leise durch sie hindurch, aber der Hauptteil des Fettes bleibt in den Zellen zurück. Die Filter werden mit Federklammern an Ort und Stelle gehalten, sodass sie zur Reinigung leicht entfernt werden können. Bei Bedarf können sie durch neue mit geeigneter Größe ersetzt werden.
Auslauf	Im oberen Teil des Haubengehäuses sieht man die Austrittsdüse, durch die die von unten angesaugte Luft ausgeblasen wird. Dieser Teil wird bei fließender Haube mit den Lüftungsrohren verbunden oder bei umlaufender Haube mit einer dekorativen Auflage abgedeckt.Einige Modelle von Hauben sind mit falschen Futtern ausgestattet, damit alles ordentlich versteckt werden kann. Für eingebettete Geräte sind solche Ergänzungen nutzlos.
Kohlenstofffilter	Umlufthauben sind zusätzlich mit Kohlefiltern ausgestattet, in denen sich während des Betriebs Staub, Fett, Gasverbrennungsprodukte etc. absetzen. Das Element ist austauschbar, sodass die Designs normalerweise einen einfachen Zugriff darauf ermöglichen.
Stromkabel	Vergessen Sie nicht, dass die Dunstabzugshaube ein elektrisches Gerät ist. Es muss mit Strom versorgt werden, was bedeutet, dass es sich lohnt, am Installationsort eine separate Steckdose vorzusehen oder eine Route davon mit Verlängerungskabeln zu verlegen, was bei geöffnetem Gerät nicht sehr schön ist, aber dies spielt bei einer versteckten Haube keine Rolle .

Sie können die Motorhaube in wenigen Minuten für Ersatzteile zerlegen, tatsächlich ist alles direkt hinter den Fettabscheidern versteckt, sodass die Reparatur recht einfach ist, da die heutige Reparatur ein einfacher Austausch eines fehlerhaften Teils durch ein neues ist.

Optimale Höhen für unterschiedliche Einheiten

Die Einbauhöhe der Haube über der Fliese wird unter Berücksichtigung von 2 Komponenten bestimmt - der Art des Kochfelds und den Konstruktionsmerkmalen des Standorts der Ausrüstung für eine bestimmte Küche. Es muss klar sein, dass die Höhe niemals an die Abmessungen des Lufteinlasses, der Komponenten oder des Gerätetyps „gebunden“ ist.

Einzige Ausnahme sind Küchen mit niedrigen Decken, bei denen der empfohlene Abstand zwischen Kochfeld und Dunstabzugshaube nicht eingehalten werden kann.

Horizontale Lösungen

Nur wenn Daten zum verwendeten Ofentyp vorliegen, kann genau bestimmt werden, in welcher Höhe die Dunstabzugshaube installiert werden soll.Darauf aufbauend wird der Abstand zwischen Zu- und Abluft gewählt. Der angegebene Gerätetyp wird unter Berücksichtigung einer Reihe von Parametern (Kochfeldtyp, Leistung der Ansaugeinheit usw.) installiert.

Das Verhältnis zwischen der Körpergröße einer Person und der Installationshöhe des Geräts

Doch welcher Abstand gilt hinsichtlich Sicherheit und Effizienz als optimal?

Die Norm für jedes Gerät ist unterschiedlich, aber es gibt akzeptierte Standards, die überwiegend beratender Natur sind:

• der Abstand zwischen der Haube und den Brennern des Gasherds beträgt 65 bis 85 cm;
• Der Mindestabstand zum Elektroherd beträgt 60 cm und der Höchstabstand 80 cm.

Diese Daten gelten nur für streng horizontal befestigte Geräte.

Video zur Installation der horizontalen Einheit

Geneigte Aggregate

Geneigte Einheit

Bei der Montage von geneigten Modellen ist es äußerst wichtig, dass der Abstand zwischen Ofen und Abzugshaube den folgenden Werten entspricht:

• von 35 bis 45 cm bei der Arbeit mit einem Elektroherd;
• von 55 bis 65 cm - für Gasbrenner.

In einer echten Küche ist es üblich, Lüftungsgeräte zu installieren, bei denen der Betrieb nicht nur effizient, sondern auch für die Gastgeberin bequem ist. Die oben angegebenen Abstände sind experimentell ermittelte Werte, die durch jahrelange Praxis bestätigt wurden. Sie können sie selbst berechnen, Sie müssen nur eine Reihe von Variablen berücksichtigen:

• Küche;
• Planungsmerkmale der Räumlichkeiten;
• ungefähre Fläche der Kochfläche;
• Leistung und Art der Haube;
• Wachstum von Familienmitgliedern, Hausfrauen.

Wenn der eingestellte Abstand nicht eingehalten wird und das Gerät zu niedrig aufgehängt wird, besteht eine hohe Wahrscheinlichkeit, dass das Gerät unter konstanten Wärmebedingungen arbeitet. Und das ist mit dem vorzeitigen Ausfall eines treuen Assistenten behaftet. Wenn die Dunstabzugshaube zu niedrig über dem Elektroherd installiert ist, ist sie außerdem einfach unbequem zu bedienen.

Installationsvideo des geneigten Typs

Basierend auf jahrzehntelanger Praxis haben Experten ihre eigenen Empfehlungen entwickelt, in welcher Höhe die Haube aufgehängt werden sollte. Es gibt unausgesprochene Regeln für platzierte Aggregate über dem Sockel des Gasbrenners. Sie sind in der Bedienungsanleitung oder den Installationsanweisungen angegeben, die jedem Modell der Absaugeinheit beigefügt sind.

Hier nur einige Beispiele:

1. Bosch-Produkte zählen traditionell zu den hochwertigsten auf dem Markt. Die durchschnittliche Kapazität der Einheiten beträgt 650 m3/h. Es ist besser, die Haube der angegebenen Leistung in einem Abstand von 65 cm von der Oberfläche der Brenner aufzuhängen.
2. Lösungen der Marke Shindo zeichnen sich durch Zuverlässigkeit und Erschwinglichkeit aus. Meistens sprechen wir von einem horizontalen Gerät mittlerer Leistung. Die durchschnittliche Produktivität der Geräte beträgt 450-500 m3/h. Die Dunstabzugshaube wird in einer Höhe von 75 cm über dem Elektroherd montiert. Das Gerät darf sich nicht über der offenen Flamme des Brenners befinden.
3. Die Produkte der heimischen Marke Saturn können sich nicht mit hoher Leistung rühmen, aber gleichzeitig reicht eine Kapazität von 240-300 m3 / h für eine durchschnittliche Hausfrau aus. Der empfohlene Abstand zur Haube beträgt 75-80 cm vom Brenner.

Sie entscheiden, welche Produkte Sie kaufen und von welcher Marke, aber in Bezug auf die Montagehöhe sind die Geräte nahezu identisch. Es ist zu beachten, dass der Abstand von der Oberfläche des Gasherds zur Haube durch eine Reihe wichtiger Anforderungen bestimmt wird:

• Komfort während des Betriebs;
• Nivellierung der Wahrscheinlichkeit einer Selbstentzündung (insbesondere wenn sich Tische mit anderen Haushaltsgeräten in der Nähe befinden);
• effektives Ansaugen von schmutziger Luft über dem Herd, Herd.

Angesichts der oben genannten Anforderungen kann argumentiert werden, dass der sicherste und akzeptabelste Abstand vom Kochfeld zur Abzugshaube im Bereich von 70 bis 90 cm liegt.

Durchführung von Messungen und Berechnungen

Wie Sie sehen können, ist es ziemlich schwierig, alle Faktoren zu berücksichtigen und eine genaue Berechnung durchzuführen. Sie müssen jedoch versuchen, den Kauf eines Geräts nicht zu bereuen, das die ihm zugewiesenen Aufgaben nicht bewältigt.

Es gibt Kriterien, die von Herstellern entwickelt wurden:

• Ein Gerät mit einem Fassungsvermögen von 200 bis 300 Kubikmetern. m / h ist für diejenigen geeignet, die ein wenig oder eine kleine Küche kochen. Das heißt, es werden ständig 1-2 Brenner verwendet.
• Haube mit einem Fassungsvermögen von 300 bis 400 Kubikmetern. m/h wird für Familien mit 3-4 Personen oder für eine mittelgroße Küche sowie für den täglichen Gebrauch von 2-3 Brennern empfohlen.
• Ein Gerät mit einem Fassungsvermögen von 500-600 Kubikmetern. m / h wird die Luft in einer großen Küche reinigen und den Bedarf einer großen Familie decken. Eine solche Haube ist unverzichtbar, wenn der Ofen täglich aktiv genutzt wird und alle Brenner eingeschaltet sind (es können 5-6 davon sein).

Für Richtindikatoren können Sie spezielle Tabellen oder Daten von Herstellern verwenden.

Für eine schnelle Leistungsberechnung werden zwei Werte verwendet, die Fläche der Küche und die Höhe der Decken.Diese Näherungswerte können mit dem Plattenfaktor multipliziert werden

Wenn die Küche nicht standardmäßige Abmessungen hat oder ihre Fläche 40 Kubikmeter nicht überschreitet. m, dann berechnen Sie diesen Wert für einen bestimmten Raum, indem Sie einfach die Länge der Küche mit ihrer Breite und mit der Höhe der Decken multiplizieren. Das erhaltene Ergebnis muss mit 10 oder 12 multipliziert werden

Die Zahlen 10 oder 12 sind konstante Koeffizienten, die auf Hygienestandards basieren. Sie bedeuten, dass die Luft alle 5 Minuten gereinigt werden muss, dh 10-12 Mal pro Stunde. Daher übersteigt die Produktivität das Volumen der Küche mindestens 10-12 mal.

Manchmal erhöht sich dieser Koeffizient aufgrund der Häufigkeit des Einschaltens und der Eigenschaften des verwendeten Ofens. Bei einem Gasherd mit großen Brennern, die täglich eingeschaltet werden, kann diese Zahl beispielsweise bis zu 20 betragen. Bei einem Elektroherd kann ein Faktor von 15 angenommen werden.

Wenn der Ofen nicht dem Standard entspricht und täglich vorbereitet wird, sollten zur Berechnung der Produktivität zusätzliche Koeffizienten für die Anzahl der Stockwerke, für den Ofen und für Raucher verwendet werden. Aber Sie sollten kein Gerät mit einem großen Leistungsspielraum kaufen.

Beispielsweise beträgt die Länge und Breite der Küche 2 bzw. 3 m und die Deckenhöhe 2,5 m.

Daher beträgt die geschätzte Leistung: 2 * 3 * 2,5 * 10 = 150 Kubikmeter. m/Stunde.

Diese Zahl kann mit dem Faktor 1,3 multipliziert werden. Es entspricht den Gesundheitsstandards.

Wenn jemand in der Küche raucht, dann kommen weitere 15 % zur Produktivität für jeden Raucher hinzu.

Die erhaltenen Daten sind für geschlossene Räume korrekt. Wenn die Küche nicht durch eine Tür geschlossen, sondern durch einen Durchgang von anderen Räumen getrennt ist, sollten weitere 30% der empfangenen Leistung hinzugefügt werden.

Auf unserer Website gibt es eine detaillierte Anleitung zur Berechnung der Dunstabzugshaube für die Küche.

Der nächste Indikator ist die Körpergröße des Kochs

Es ist sehr wichtig, dass die Haube Ihren Kopf nicht berührt und das Erreichen weit entfernter Brenner oder das Aufstellen großer Töpfe nicht behindert.

Nehmen Sie daher vor dem Kauf und der Installation Messungen vor und simulieren Sie den Arbeitsvorgang hinter dem Ofen. Um Messfehler zu vermeiden, denken Sie daran, dass die geneigte Haube vom tiefsten Punkt bis zu den Brennern gemessen werden sollte.

Alle geraden Hauben (gewölbt oder eingebaut) sollten von den Filtern bis zur Oberfläche des Ofens gemessen werden.

Experten für geneigte Hauben empfehlen die Wahl für Elektro-, Halogen- und Induktionsherde. Sie benötigen nicht viel Platz und reinigen die Luft hervorragend.

Auch die Länge der Kapuze sollte beachtet werden. Bestimmen Sie, wie weit es über das Kochfeld hinausragt, wie bequem es ist, Kohle- und Fettfilter zu kochen und auszutauschen, den Herd zu waschen und nach entfernten Brennern zu greifen.

Alle beschriebenen Faktoren, die den Abstand beeinflussen, müssen vereinbart werden. Andernfalls besteht die Gefahr, dass die Haube ihren Aufgaben nicht gewachsen ist. Selbst das leistungsstärkste Gerät, das zu hoch installiert ist, wird nicht mit allen Verunreinigungen in der Luft fertig. Oder Ruß, der sich auf der Unterseite einer zu niedrig eingestellten Motorhaube ablagert, kann sich entzünden.

Die richtige Wahl der Installationshöhe verlängert die Lebensdauer der Haube und ermöglicht es dem Gerät, bei minimalen Kosten mit voller Kapazität zu arbeiten. Im schlimmsten Fall kann das Gerät seine Funktionen nicht erfüllen oder einfach durchbrennen.

Hood-Typen

Es gibt vier Haupttypen von Dunstabzugshauben:

1. Wandmontierte Abzugshauben;
2. Inselhauben;
3. Eingebettete Strukturen;
4. Desktop-Geräte.

Der erste Typ hat die Form eines Regenschirms mit einem Rohr, das gut sichtbar an der Wand befestigt wird. Daher sollte sein Design für das Innere der Küche geeignet sein. Äußerlich erinnert es sehr an einen Schornstein einer Feuerstelle.

Geräte vom Inseltyp werden meistens an der Decke befestigt. Sie werden verwendet, wenn das Innere der Küche so konzipiert ist, dass sich der Herd in der Mitte des Raums befindet. Dieses Modell arbeitet nur in einem Modus nach dem Prinzip der Luftentfernung.

Einbaugeräte werden in Schränken platziert. Sie sind nicht sichtbar, sodass sie nicht zu sorgfältig fertiggestellt werden können. Ihre technischen Eigenschaften sind nicht schlechter als die anderer Modelle, aber sie kosten etwas weniger.

Berechnung der Haubeneinbauhöhe

Desktop-Strukturen sind in das Kochfeld selbst eingebaut. Sie sehen aus wie ein weiterer Panelabschnitt. Dadurch, dass sich dieses Modell in unmittelbarer Nähe der Schmutzluftquelle befindet, ist die Reinigungsqualität meist top.
