Eine einfache Möglichkeit, beim Bohren in eine Wand zu vermeiden, dass Drähte beschädigt werden

Wie man sich nicht in den Drähten an der Decke verfängt

Finden Draht an der Decke viel einfacher, denn hier brauchen Sie nur Kronleuchter oder Lampen zu installieren. Jetzt gibt es ein paar Regeln, mit denen Sie alle möglichen Probleme vermeiden können:

1. Vor dem Bohren der Decke wird empfohlen, die Bohrstelle leicht zu öffnen.Hier ist nichts Schlimmes, denn danach wird an dieser Stelle ein Kronleuchter installiert, der alle möglichen Mängel verbirgt.
2. Wenn Sie eine monolithische Decke haben, verläuft die Verkabelung vertikal. Treten Sie daher von möglichen Drähten zurück und machen Sie dort ein Loch.
3. Wenn Sie in einem Privathaus einen Draht an der Decke finden müssen, was können Sie dann unter dem Putz sehen, der hervorsticht?
4. Einige Drähte überhitzen und hinterlassen schwarze Flecken. Wenn Sie einen solchen finden, dann liegt der Draht an dieser Stelle, sodass Sie ohne großes Risiko selbst Löcher bohren können.

Einsatz von Spezialgeräten

Es gibt viele verschiedene Geräte im Angebot, mit deren Hilfe die Suche nach Kabeln in der Wand, anstatt auf Kaffeesatz zu raten, zu einer interessanten und genauen Aktivität wird. Ihre Aufgabe ist die gleiche, aber die Arbeitsprinzipien sind unterschiedlich.

Es gibt nur zwei Möglichkeiten, versteckte Leitungen zu erkennen (dies ist aus physikalischer Sicht, lassen Sie Hellseher mit Weinranken umgehen).

1. Die direkte Methode basiert auf der Suche nach der Hauptkomponente - einem metallischen Leiter. Eine ziemlich einfache Methode, zumal es viele Metalldetektoren gibt, die selbst eine kleine Schraube in der Dicke von Beton und Putz erkennen können.
   Das ist das Problem: In den Wänden können sich Verstärkungen, Befestigungselemente, dieselben Schrauben und Nägel befinden, die von den vorherigen Scharnierkonstruktionen übrig geblieben sind. All diese Einsparungen werden von einem Metalldetektor gefunden, insbesondere wenn es sich um ein Budgetmodell handelt. Das Problem wird durch den Kauf teurerer Modelle gelöst, die zumindest die Art des Metalls (Stahl, Kupfer oder Aluminium) bestimmen können. Und im Idealfall kann der Bildschirm die Konturen oder den Verlauf des Kabels anzeigen.
2. Indirekte Methode: Erkennung von versteckten elektrischen Leitungen, basierend auf der Suche nach elektromagnetischen Wellen, die entstehen, wenn ein elektrischer Strom fließt. Die Technik ist genauer (in Bezug auf das Aussieben passiver Metallelemente), aber der geometrische Fehler ist ziemlich hoch.
   Detektoren, die elektromagnetische Wellen detektieren, sind einfacher und billiger herzustellen. Es gibt auch Nachteile: Der Draht kann nur erkannt werden, wenn ein elektrischer Strom fließt. Oft ist es erforderlich, nicht nur die Glühbirne einzuschalten, sondern eine erhebliche Last aufzubringen. Das Prinzip ist einfach: Je größer der Strom, desto stärker das Magnetfeld. Das bedeutet, dass es mit einem solchen Gerät nicht möglich ist, einen Kabelbruch in der Wand zu finden.
   Darüber hinaus verursacht jedes Haushaltsgerät, das elektromagnetische Wellen aussendet (Mobiltelefone, Wi-Fi-Router, Mikrowellenöfen), aktive Störungen, die die Suche vollständig blockieren können. Darüber hinaus können sich diese Geräte bei Nachbarn befinden, Sie werden wahrscheinlich Ihre Elektrogeräte ausschalten.

versteckter Kabeldetektor

Dieses Gerät ist direkt darauf ausgelegt, in der Wand verborgene Kabel zu erkennen. Detektoren nach dem Funktionsprinzip können elektrostatisch, elektromagnetisch und kombiniert sein. Die ersten sind recht einfach zu bedienen und kostengünstig. Sie ermöglichen es Ihnen, versteckte Kabel und gebrochene Drähte zu erkennen, die unter Spannung bleiben. Bei hoher Luftfeuchtigkeit im Raum geben sie jedoch Fehlalarme.

Mit elektromagnetischen Detektoren können Sie das Kabel in der Wand sehr genau lokalisieren. Dazu müssen Sie jedoch eine Phasenlast von mindestens 1 kW aufbringen - für moderne Haushaltsgeräte ist dies kein Problem. Ohne Spannung im Netzwerk funktioniert es natürlich nicht, das Kabel zu finden.

Kombigeräte kombinieren elektromagnetische, elektrostatische und Metalldetektion. Tatsächlich ist dies ein tragbarer Metalldetektor, mit dem Sie den Draht auf verschiedene Arten und sogar ohne Netzspannung finden können. Die maximale Erfassungstiefe der meisten Geräte beträgt 7-8 cm, was für die Verkabelung in einer Wohnung völlig ausreicht. Außerdem kann er Verstärkungen in Wänden und anderen Metallen sehen. Der ADA Instruments Wall Scanner 80 Detektor ist ein prominenter Vertreter der „Detektive“ für die Verkabelung, mit dem Sie das Kabel in einer Tiefe von bis zu 5 cm orten können.

Anweisungen zum Auffinden des Ortes der Unterbrechung

Wenn eine Fehlfunktion festgestellt wird, müssen sofort Maßnahmen ergriffen werden, um die Schadensursache herauszufinden und den ungefähren Ort des Fehlers in den elektrischen Netzen zu ermitteln.

Zunächst müssen Sie prüfen, in welchen Räumen Probleme mit der Stromversorgung bestehen.

Geschmolzen Schalter oder Steckdosen Sie sagen, dass Schäden an der Verkabelung in den angrenzenden Abschnitten des Stromnetzes aufgetreten sind

Dann sollten Sie mit einem Tester herausfinden, ob der Kabelbruch die Leuchten oder Steckdosen in Mitleidenschaft gezogen hat. Abhängig von den Antworten auf die letzte Frage sollten Sie die folgenden Anweisungen befolgen.

In diesem Fall kann der Fehler durch einen Fehler im Phasen- oder Neutralleiter verursacht werden.

Phasendrahtbruch

Zunächst muss festgestellt werden, an welcher Maschine die beschädigte Steckdose angeschlossen ist. Nachdem Sie die Stromquelle herausgefunden haben, an die das fehlerhafte Kabel angeschlossen ist, müssen Sie den Strom abschalten und alle Adern von der Abschirmung trennen: „Null“, „Phase“, „Masse“ (falls vorhanden).

Um die Stromquelle der Steckdose zu finden, ist es notwendig, die Maschine einzuschalten und gleichzeitig das Vorhandensein oder Fehlen einer Phase mit der Anzeige zu überprüfen

Dann müssen Sie sich mit einem Multimeter bewaffnen, mit dem Sie alle Verbindungen neben dem beschädigten Objekt nacheinander überprüfen sollten, beginnend mit dem Kabel in der Abschirmung.

Auf diese Weise ist es möglich, den betroffenen Bereich zu identifizieren: Zwischen zwei Steckdosen befinden sich normalerweise zwei Drähte, und wenn "Masse" vorhanden ist, drei Drähte. Wenn in diesem Bereich nur eine Ader identifiziert werden kann (z. B. Null), können wir davon ausgehen, dass sich die Klippe hier befindet.

Abzweigdosen sind oft unzugänglich, weil sie unter einer Schicht von Veredelungsmaterialien verborgen sind. Wenn Sie Zugriff auf solche Geräte haben, ist es ratsam, sie zu öffnen, da bei ihnen häufig Schäden an den Kernen auftreten.

Wenn gleichzeitig keine Fehlfunktionen festgestellt werden, sollten Sie die Leerlaufdrähte mit der Anzeige überprüfen, beginnend mit den Verdrillungen, und auch den Klemmenblock und die demontierten Verdrillungen untersuchen.

Es ist eine Verdrahtungsvariante möglich, die den Einbau einer Anschlussdose nicht vorsieht. In diesem Fall laufen die Kabel frei von einer Steckdose zur anderen, während zwei Drähte, die 4 Adern bilden, in jede Buchse eintreten. Um in diesem Fall einen Defekt zu identifizieren, müssen die Geräte am Anfang und Ende des fehlerhaften Abschnitts entfernt und dann alle Drähte mit einem Multimeter untersucht werden.

Beschädigung des Neutralleiters

Die Suche nach einer Unterbrechung des Neutralleiters unterscheidet sich praktisch nicht von der Arbeit zur Erkennung einer Unterbrechung der „Phase“, weist jedoch bestimmte Merkmale auf.

Sie können einen Bruch des Nullkerns an den Buchsenkontakten feststellen, indem Sie einen Anzeigeschraubendreher an diese Stelle bringen: Er leuchtet auf der „Phase“, zeigt jedoch das Fehlen von „Null“ an. In diesem Fall ist es sinnlos, ein Multimeter zur Überprüfung der Spannung zu verwenden, da dieses Gerät einen willkürlichen Wert von 0 bis 220 V anzeigt.

Es ist wichtig, strenge Sicherheitsvorkehrungen einzuhalten: Aufgrund des Vorhandenseins einer Phase besteht die Gefahr eines Stromschlags, selbst wenn die Steckdose nicht funktioniert. Die Feinheiten der in der Wand verlegten Drähte sind ziemlich schwer zu verstehen. Um ein fehlerhaftes Kabel zu identifizieren, ist es oft notwendig, die Integrität jedes Elements des Netzwerks zu überprüfen.

Um ein fehlerhaftes Kabel zu identifizieren, ist es oft notwendig, die Integrität jedes Elements des Netzwerks zu überprüfen.

Die Feinheiten der in der Wand verlegten Drähte sind ziemlich schwer zu verstehen. Um ein fehlerhaftes Kabel zu identifizieren, ist es oft notwendig, die Integrität jedes Elements des Netzwerks zu überprüfen.

Wenn ein dreiadriges Kabel zur Stromverteilung verwendet wird, kann als letzter Ausweg ein „Masse“-Leiter verwendet werden, um „Null“ zu übertragen. In diesem Fall fehlt jedoch die "Masse"-Funktion in der Steckdose: Dies ist im Allgemeinen unerwünscht und nicht akzeptabel, wenn es sich um Haushaltsgeräte mit hoher Leistung, wie z. B. eine Waschmaschine, handelt.

Wände

Mit Wänden ist die Sache viel einfacher, weil. Es ist möglich, basierend auf Logik und allgemein anerkannten Standards, zu bestimmen, wo die Verkabelung verläuft, so dass Sie vermeiden können, mit einem Locher hineinzukommen. So verläuft die Kabelleitung in der Regel parallel unter der Decke in einem Abstand von 15 cm von ihr und geht im rechten Winkel zu den elektrischen Punkten hinab, wie z auf dem Foto gezeigt unter:

Um beim Bohren nicht in die elektrische Verkabelung zu gelangen, reicht es aus, Anschlussdosen in den Wänden zu finden (dies kann mit bloßem Auge erfolgen), die die genaue Höhe der Drähte anzeigen. Danach müssen Sie sehen, wo sich die Steckdosen, Schalter und die Schalttafel befinden.Von all diesen Punkten steigt das Kabel an, daher ist es besser, die Wand darüber nicht zu bohren, da sonst die Wahrscheinlichkeit, in die Verkabelung zu gelangen, fast 100% beträgt.

Allerdings eine solche Methode Kabelführung wird nicht gefunden stets. In Plattenhäusern wird die Verkabelung in Kanälen (Hohlräumen) in Platten verlegt. Sie verlaufen aufgrund der Konstruktionsmerkmale der Platte und der Anforderungen an ihre Steifigkeit diagonal. Sie können ein Beispiel ihrer Position in der Abbildung unten sehen.

Wenn Sie die elektrische Leitung in einer Wohnung oder einem Haus mit den beschriebenen Methoden nicht orten können, greifen Sie besser zu einem speziellen Ortungsgerät. Es gibt preiswerte Geräte, um versteckte Leitungen zu finden. Ihre Genauigkeit ist natürlich nicht auf dem höchsten Niveau, aber mit einem Fehler von 10-15 cm können Sie die Drähte in der Wand finden, wodurch Sie vermeiden können, mit einem Bohrer in sie einzudringen.

Wenn Sie nur hängen müssen Fernseher an der Wand oder um eine Küche (dh Hängeschränke) zu installieren, ist es nicht ratsam, einen Detektor zu kaufen. In diesem Fall empfehlen wir, einen Metalldetektor mit Ihren eigenen Händen herzustellen. Ein einfaches hausgemachtes Gerät zeigt auch die ungefähre Position der Verkabelung an.

Sie können auch versuchen, einen Indikator-Schraubendreher zu verwenden, um versteckte Kabel zu erkennen, aber nicht den mit einer Neonlampe, sondern den mit Batterien und einer LED. Nimmt man es am Stachel und fährt es mit dem Rücken an der Wand entlang, leuchtet es in der Nähe der Linie, obwohl diese Methode nicht sehr genau ist. Wir empfehlen außerdem, die Wand rund um die vorgesehene Bohrstelle anzuzapfen – so besteht die Möglichkeit, Hohlräume und Kabelleitungen „herauszuklopfen“.

Arten von Detektoren, ihre Funktionen

Jetzt produziert verdeckte Drahtdetektoren, deren Design die Art und Weise beeinflusst, wie die Verdrahtung erkannt wird, und auch die Bedingungen für die Erkennung beeinflusst.

Einer der Typen dieses Instruments sind elektrostatische Indikatoren.

Sie verwenden Sensoren, die auf ein elektrostatisches Feld empfindlich reagieren, um Verdrahtungen zu erkennen.

Sie gehören zu den billigsten, obwohl ihre Erkennungsgenauigkeit sehr gut ist - bis zu 1 cm von der Drahtachse entfernt, dh sie können den Draht fast genau erkennen.

Die Tiefe des Drahtes, der einen elektrostatischen Detektor erkennen kann, erreicht 60 mm, was ebenfalls ziemlich gut ist.

Es kann jedoch nur stromführende Drähte erkennen, was einer seiner Nachteile ist.

Außerdem funktioniert dieses Gerät nicht, wenn die Wand nass oder mit Metall bedeckt ist. Aber im Allgemeinen ist es gut geeignet, um die Verkabelung in einer Wohnung zu finden.

Die zweite Art von Detektoren ist elektromagnetisch.

Darin Sensoren reagieren elektromagnetisches Feld.

Sie sind auch ziemlich genau und erkennen Leitungen auch in großen Tiefen.

Er hat keine „Angst“ vor feuchten Wänden und deren Metallbeschichtung. Aber auch sie können nur spannungsführende Leitungen erkennen.

Gleichzeitig ist es für den Betrieb erforderlich, dass die Kabel geladen sind. Um die Verkabelung zu erkennen, sollte daher ein Verbraucher mit einer Leistung von mindestens 1 kW daran angeschlossen werden.

Und die dritte Sorte.

Nichts weiter als gewöhnliche Metalldetektoren, sondern nur sehr kompakte.

Strukturell unterscheidet es sich von den beiden vorherigen.

Die ersten beiden verwenden Sensoren, die auf das Feld reagieren, das um sich herum einen elektrischen Strom erzeugt, der durch die Verkabelung fließt.

Der Metalldetektor hingegen besteht aus einer Spule, die um sich herum ein elektromagnetisches Feld erzeugt.

Wenn ein Metallgegenstand in dieses Feld gelangt, ändert dies das Feld des Geräts, auf das es reagiert.

Metalldetektoren können in der Wand verborgenes Metall erkennen. Darüber hinaus sind einige High-Tech-Geräte in der Lage, festzustellen, welches Metall er gefunden hat - schwarz oder eisenfrei, um Veränderungen in der Umgebung innerhalb der Wand (Hohlräume) zu erkennen und sogar versteckte Holz- oder Kunststoffelemente anzuzeigen.

Einer der Hauptnachteile besteht darin, dass es nicht auf die Spannung in der Verkabelung reagiert, dh es zeigt an, dass sich Metall im Inneren befindet, aber ob es sich um eine Verkabelung handelt und ob Spannung durch sie fließt - nein.

Jeder dieser Typen hat seine Nachteile, und um sie zu beseitigen, produzieren Hersteller zunehmend kombinierte Geräte, die alle Erkennungsmethoden beinhalten.

Sie sind jetzt am häufigsten.

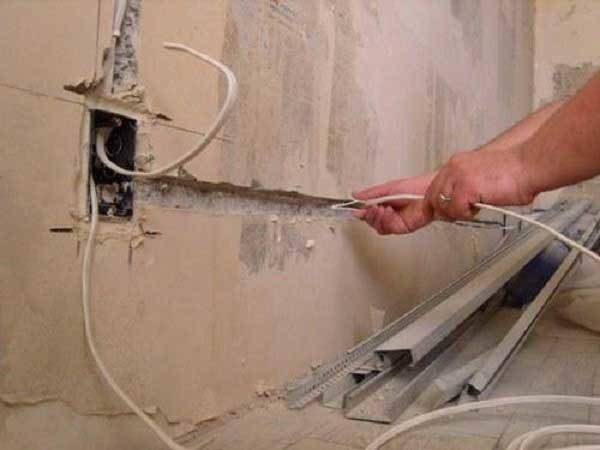

Visuelle Suchmethode

Diese Methode ist sehr einfach und besonders praktisch, wenn eine Renovierung geplant ist, bei der die Tapete ausgetauscht werden muss.

Die oberste Putzschicht wird teilweise entfernt. Tatsache ist, dass die Verkabelung während der Installation in Blitzen verlegt wird - lange gerade "Ströme" in der Wand, die mit speziellen Geräten hergestellt werden.

Sie können sie optisch oder taktil erkennen – es sind Vertiefungen oder Aussparungen in der Wand. Um die erkannten Kabel freizulegen, wird ein Metallhammer verwendet, der vorsichtig über die gesamte Länge des Blitzes geklopft wird.

Natürlich das Methode ist nicht geeignet fürwer will den schaltplan wissen nur um ein bild an die wand zu hängen. Wie man in solchen Fällen besser nach Kabeln in der Wand sucht, werden wir weiter unten besprechen.

Professionelle Suchgeräte für elektrische Leitungen

Im Angebot finden Sie Tester GVD-504A, BOSCH DMF 10 Zoom, GVT-92, GVD-503, VP-440, hergestellt von europäischen Herstellern. Sie werden normalerweise zur Entdeckung verwendet.versteckt unter dem Finish und Analyse seines Zustands durch professionelle Elektriker. Von chinesischen Pendants unterscheiden sie sich in Verarbeitungsqualität, Kompaktheit und schönem Design. Das Prinzip ihrer Arbeit ist ungefähr das gleiche, aber Die Kosten sind ziemlich hoch, insbesondere wenn Sie für eine einmalige Verwendung kaufen.

Wassertabelle der Preise der betrachteten Geräte

Altmodische Methoden, um Drähte in der Wand zu finden

Der hohe Preis für Spezialgeräte ist einer der Gründe, warum Heimwerker daran interessiert sind, wie man einen Draht in einer Wand ohne Gerät findet, und oft die bewährten Methoden des Großvaters bevorzugen, um dieses Problem mehr als einmal zu lösen. Schließlich hat man früher, als Kabel in der Wand gefunden wurden, auf Geräte verzichtet und mit sicheren Methoden elektrische Netze unter Putz und Tapete gefunden.

Es gibt mehrere solcher Methoden, mit denen Sie ohne spezielle technische Mittel versteckte Kabel in der Wand finden können, und jede von ihnen kann einen anderen Grad an Genauigkeit bieten.

1. Visuelle Bestimmung des Ortes der Route. Dieses Verfahren eignet sich z Ziegel- und Betonwände, überklebt mit Tapeten, die bei Reparaturen entfernt werden, macht es einfach, einen Blitz dort zu finden, wo normalerweise Drähte verlegt sind. Da die Unversehrtheit der Oberfläche beim Anguss verletzt wird, bleibt auch nach dem Einbetten der Ort der Durchführung erkennbar. Wenn die Wand verputzt oder mit Tapetenkitt bedeckt ist, ist es nicht möglich, eine elektrische Leitung in der Wand visuell zu erkennen.

2. Mit Radio oder Empfänger. Die Meister empfehlen diese Methode Amateuren, die daran interessiert sind, festzustellen, wo die Verkabelung in der Wand verläuft. Außerdem reicht für diesen Zweck der gebräuchlichste Empfänger, der auf die Mittelwellenfrequenz abgestimmt ist.Zu angenehmer Musik muss es an der Wand entlang gefahren werden und auf das Auftreten von Knistern achten.

3. Ein an das Funkgerät angeschlossenes Mikrofon kann eine Alternative zum Empfänger werden. Sie sollten damit arbeiten, da bei einem Funkempfänger das Auftreten von Rauschen und Knistern die Erkennung von versteckten Kabeln bedeutet.

Es muss daran erinnert werden, dass Sie mit einem Radio oder einem Mikrofon die Position der Verkabelung in der Wand mit einem Fehler von 15 bis 20 cm bestimmen können.Daher ist es bei der Verwendung dieser Geräte besser, einen kleinen Einzug zu machen, um Strom zu vermeiden Schock und ein solches Sicherheitsnetz wird nicht überflüssig sein.

Video über Detektoren und Methoden zum Auffinden versteckter Kabel

Video: Suche nach versteckter Verkabelung (Woodpecker)

• Farbkennzeichnung von Drähten und Kabeln
• LED-Streifen und die Gründe für ihren Burnout
• Die Wahrheit über LED-Lampen und ihre Qualität
• Einbauhöhe von Steckdosen und Schaltern, GOST und europäischer Standard
• Warum ist der RCD-Schutzschalter ausgeschaltet?
• Was ist RCD und wie funktioniert es?
• So hängen Sie einen Kronleuchter richtig auf
• So installieren und verbinden Sie eine Internetsteckdose, eine TV-Steckdose und ein Telefon
• So installieren und verbinden Sie Strahler richtig
• Wie man einen Deckenleuchter richtig montiert und anschließt
• So installieren und verbinden Sie einen versteckt-offenen Verdrahtungsschalter
• Anschlussplan Elektroherd

• 3D-Wohnungsprojekte
• Wohnungsgestaltung
• Videos reparieren
• Alles rund ums Reparieren
• Türen
• Fenster
• Decke
• Wände
• Trockenbau
• Gips und Kitt
• Möbel
• Andere über Reparatur
• Boden
• Bodenausgleich
• Zementsieb
• Estrich trocken
• Halbtrockenestrich
• selbstnivellierender Boden
• Alles rund ums Thema Sanitär
• Wasserrohre
• Badewanne, Dusche
• Heizung
• Wasserhähne
• Toilette
• Alles rund um die Elektrik
• Belüftung
• Verdrahtung
• LED im Alltag
• Verschiedene Artikel
• Reparatur eines Landhauses
• Baumaterial
• Werkzeug
• Baustoffe
• Bau Rechner
• Frage Antwort
• Zur Vorschau
• Nachrichten

Deckenverkabelung - Vorbereitungsphase

Bevor Sie mit der Installation der elektrischen Verkabelung an der Decke beginnen, müssen Sie die folgenden Aufgaben lösen:

• die optimale Verlegemethode bestimmen;
• zählen Sie die Anzahl der Komponenten, kaufen Sie sie;
• überlegen Sie sich die Punkte, an denen sich die Anschlussdosen befinden werden;
• Erstellen Sie einen Schaltplan, während alle Drähte streng in einem Winkel von 90 ° angeordnet sein müssen. Markieren Sie in der Zeichnung die Positionen von Leuchten und anderen Beleuchtungselementen.
• Wählen Sie anhand einer speziellen Tabelle die Marke und den Abschnitt des Kabels aus.

Die Verkabelung kann im Freien oder versteckt sein.

Die wichtigsten Arten der Außenverkabelung sind:

• Installation des Kabels auf feuerfesten Oberflächen ohne Verwendung von Schutzrohren (offen);
• das Kabel wird in spezielle Wellhülsen geführt;
• verwenden Sie eine Metallwelle;
• verwenden Sie Stahl- oder Elektrorohre;
• die Verlegung erfolgt in Kabelkanälen;
• drähte werden auf spezielle halterungen und keramikisolatoren gelegt.

Jeder Typ wird abhängig von der Art des Deckensockels und der dekorativen Oberflächen ausgewählt.

Missverständnisse und Fehler bei der Erkennung elektrischer Leitungen in der Wand

Oben wurde beschrieben, wie man mit Werkzeugen und improvisierten Mitteln einen Draht in einer Wand findet. Aber es gibt angeblich „Volksmethoden“ zum Aufspüren versteckter Kabel, die überhaupt nicht helfen und zusätzliche Zeit in Anspruch nehmen:

Verwendung eines Kompasses. Es gibt eine Theorie, dass man mit einem Kompass ein Kabel finden kann. Dies ist jedoch ein Mythos, da es unmöglich ist, zu Hause die notwendige magnetische Induktion zu erzeugen, damit der Kompass reagiert.

Mit einem gewöhnlichen Magnetkompass versuchen sie manchmal, nach Leitungen zu suchen

• Die Verwendung eines Magneten als versteckter Verdrahtungsfinder. Es gibt eine Hypothese über einen an ein Seil gebundenen Magneten und seine Wirkung: Wenn Sie an der Wand entlangfahren, weicht er an der Stelle ab, an der die elektrischen Drähte verlaufen. Und markieren Sie nach den Schwankungen die angeblichen Positionen der Drähte. Aber auch diese Methode bringt keinen Nutzen.

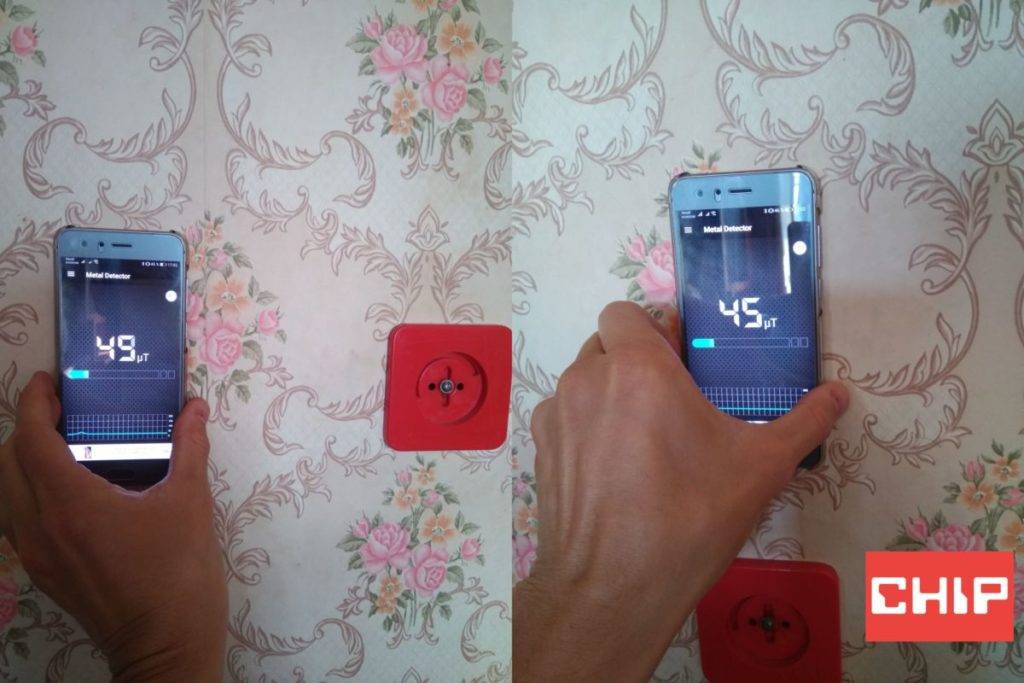

• Suchen Sie mit einem Smartphone nach versteckten Kabeln. Eine sehr dubiose Methode, basierend auf der installierten Spezialanwendung, die angeblich das Kabel finden kann. Smartphones haben einen eingebauten Magnetsensor und mit der Anwendung verwandelt sich das Telefon in einen Metalldetektor. Aber ein solches Gerät reagiert auf alles, was Metallteile in der Wand enthält.

Budget Möglichkeiten, um nach elektrischen Leitungen zu suchen

Kurz zu den wichtigsten

Versteckte Verkabelung ist sicher und ästhetisch, aber in manchen Fällen muss man wissen, wohin sie führt. Sie können die Position der elektrischen Verkabelung auf verschiedene Arten ermitteln und müssen diejenige auswählen, die genau passt.

Wenn eine Generalüberholung durchgeführt wird, ist der einfachste Weg, Blitze mit Verkabelung zu finden, einfach die Wand visuell zu inspizieren. In anderen Fällen wird Spezialausrüstung verwendet, insbesondere ein Routenfinder.

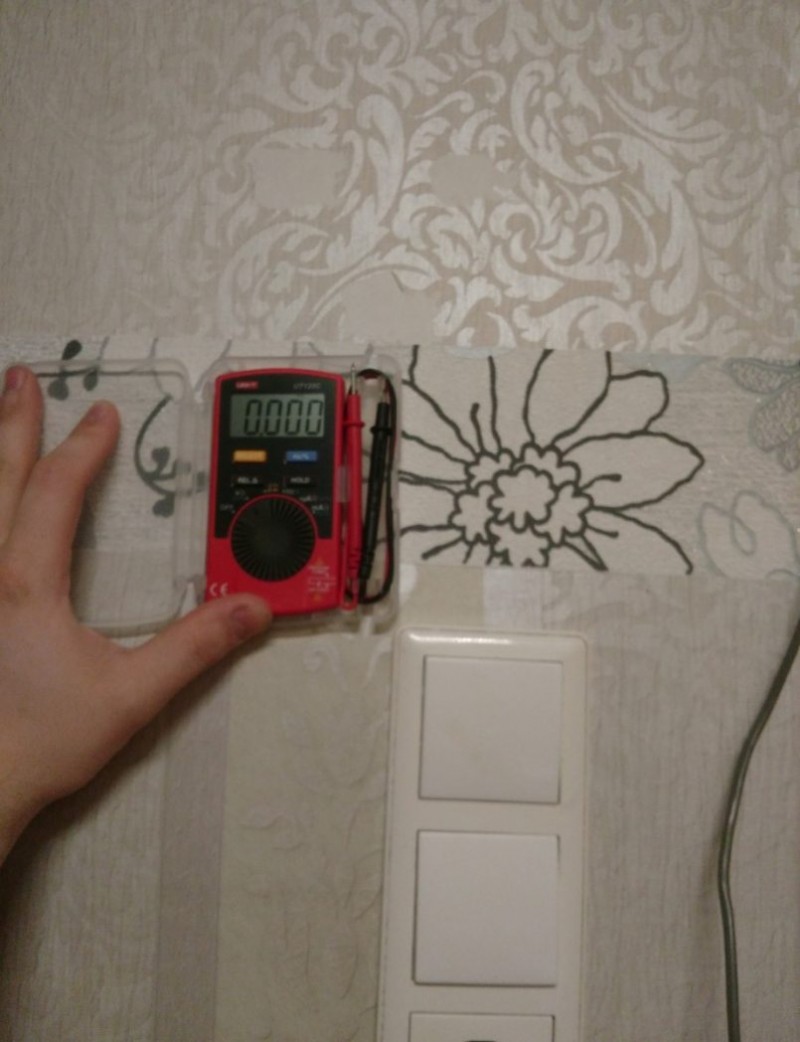

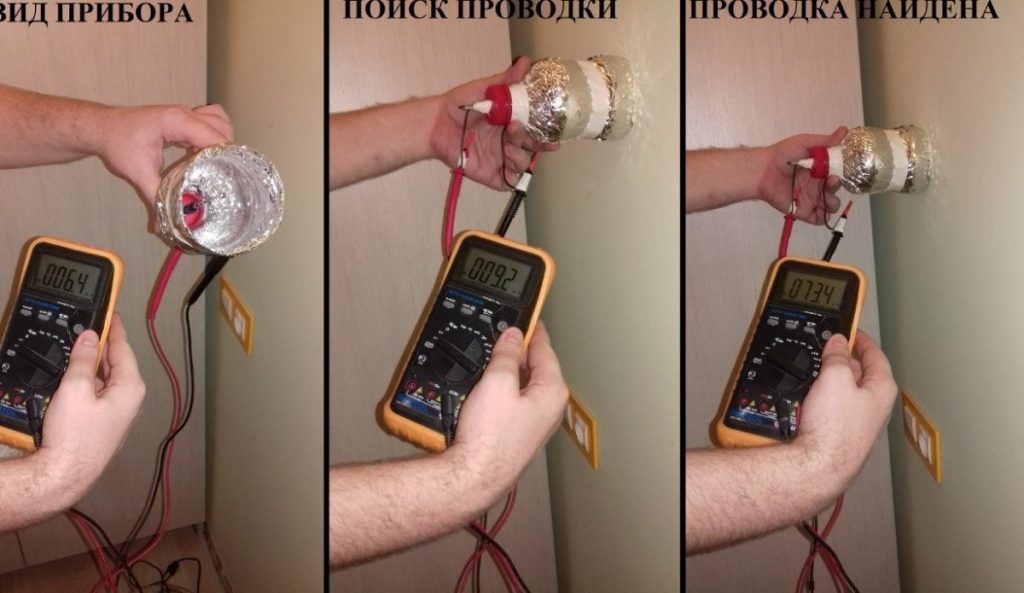

Sie können auch mit einem Radio, einem Hörgerät, einem Multimeter, einem Metalldetektor und in einigen Fällen mit einem klassischen Anzeigeschraubendreher nach versteckten Kabeln suchen.

Es gibt auch "mythische" Wege, um nach versteckten Kabeln zu suchen - mit einem Kompass, Magneten oder einer Smartphone-Anwendung. Tatsächlich halten sie keiner Kritik stand, verschwenden Sie also keine Zeit damit.

Jedenfalls nicht zählen dass diese Arbeit problemlos erledigt werden kann selbstständig, ohne Kenntnisse der Grundlagen der Elektrotechnik. Das ist im besten Fall Zeitverschwendung und im schlimmsten Fall ein falsches Ergebnis, das zu einem Kurzschluss und einem Brand im Haus führen kann. Wer also Zweifel an den eigenen Fähigkeiten hat, wendet sich besser an Profis.

Quelle

Beste Optionen

In diesem Abschnitt haben wir versucht, die erfolgreichsten Modelle von Detektoren für versteckte Kabel laut Bewertungen zu sammeln. Wie gewöhnlich, auf demselben Modell haben manchmal gegensätzliche Bewertungen. Wir haben versucht, diejenigen mit positiven Bewertungen auszuwählen, die negative deutlich übertreffen.

Eine versteckte Verdrahtungsanzeige ist auch dann erforderlich, wenn ein Nagel eingeschlagen werden muss

Verdrahtungsdetektor Specht

Dieses Gerät wird in der Ukraine hergestellt, es kostet relativ wenig 25-30 $. Erhielt dreimal mehr positive Bewertungen als negative. Kann verwendet werden, um stromführende Leiter zu lokalisieren. Schalten Sie das Licht während des Betriebs nicht aus, und es ist wünschenswert, das Netzwerk mit etwas zu laden (z. B. die Lampe einzuschalten). Er erkennt erfolgreich spannungsführende Drähte, aber wenn der Leiter in einem Kunststoffrohr verlegt ist, sieht er es nicht.

Specht - Erkennungsgerät für versteckte Kabel

Das Gerät zur Erkennung von versteckten Kabeln Specht hat vier Empfindlichkeitsmodi:

1. bestimmt die Position des Leiters mit einer Genauigkeit von 10 mm;
2. bis 100mm;
3. bis 300 mm;
4. bis 700mm.

Das heißt, Sie müssen mit der Arbeit beginnen, indem Sie den 4. Modus einschalten. Bei Annäherung an den Schaffner beginnt die LED zu blinken, ein Quietschen ist zu hören. Je näher am Dirigenten, desto schneller das Blinken, desto lauter der Ton. Nachdem wir die Grenze der intensivsten Signale herausgefunden haben, markieren wir die Wand. Der Vorgang wird auf der anderen Seite wiederholt. Als nächstes wechseln wir den Modus und starten die Suche von den bereits markierten Grenzen aus.So finden wir nach und nach die Position des Leiters mit einer Genauigkeit von 1 cm in beide Richtungen.

Bosch ZMS 10 Zoom

Dieses Gerät verfügt über einen Flüssigkristallmonitor und zwei Betriebsmodi: Erkennung von Metall (magnetisch und nicht magnetisch), Holz und Verdrahtung. Es gibt einen Zoom-Modus, um die Empfindlichkeit des Geräts zu erhöhen. Das Einschalten führt jedoch dazu, dass der Detektor nicht nur auf beispielsweise Verkabelungen, sondern auch auf Metallgestelle oder Bewehrungsstäbe in der Nähe zu reagieren beginnt.

Bosch dmf 10 Zoom

Wenn Sie sich dem gewünschten Objekt nähern, schalten sich die Ton- und Lichtanzeige ein. Auf dem Bildschirm des Geräts leuchtet eine Skala, anhand derer Sie feststellen können, wie nahe sich das Gerät am Leiter befindet - je näher, desto mehr gefüllte Streifen auf der Skala.

Ebenfalls das Display zeigt grafische Bilder der gefundenen Materialien:

• ein durchgestrichener Magnet bedeutet ein nicht magnetisches Metall (z. B. Aluminium);
• Blitz mit Divisionen - Live-Verkabelung;

Um Objekte normal finden zu können, ist ein Studium der Bedienungsanleitung erforderlich. Es beschreibt viele Nuancen, die es Ihnen ermöglichen, verschiedene Situationen richtig zu interpretieren und beim Arbeiten keine Fehler zu machen.

Identifizieren Sie versteckte Verkabelung Bosch GMS-120

Ein weiterer Detektor der berühmten Firma. Neben Kabeln und Metallen sucht er nach Holz. Es gibt drei Betriebsmodi:

1. Metalle sind magnetisch und nicht magnetisch;
2. Verdrahtung;

3. Holz.

Es hat gute Bewertungen, unterscheidet sich von der vorherigen Version durch das Fehlen der Zoom-Funktion. In der Mitte des Gehäuses befindet sich jedoch ein Loch, durch das Sie an der Wand die Stelle markieren können, an der der Leiter verläuft, oder umgekehrt, eine Stelle, die frei von Metall aller Art ist - für sicheres Bohren in Wand, Decke oder Boden.

Aus allen Bewertungen lassen sich einige praktische Empfehlungen ableiten:

• Wenn das Gerät überall an der Wand „klingelt“, berühren Sie die Wand mit der anderen Hand (Störungen entfernen), es funktioniert einwandfrei;
• Wenn Sie die Hinweise nicht verstehen, lesen Sie die Anweisungen. Dort ist alles klar beschrieben - in welchen Fällen welche Modi zu verwenden sind.

Im Allgemeinen können Sie mit etwas Erfahrung ziemlich genau bestimmen, wo sich die Verkabelung befindet.

POSP 1-Gerät

Ein Haushaltsprodukt ist gut, weil Sie damit nicht nur stromführende Leitungen erkennen können. Er kann sogar einen Kabelbruch in der Wand finden. Dazu muss das mitgelieferte Gerät am Leiter entlang geführt werden. Solange der Draht intakt ist, leuchtet die Leuchtanzeige. An der Stelle, an der die Anzeige erlischt und es eine Pause gibt. Führen Sie zur Sicherheit einen ähnlichen Vorgang auf der anderen Seite durch (Sie können den Test zweimal wiederholen).

Dieses Gerät kostet ein wenig - $ 20-25, aber seine Popularität ist nicht sehr hoch, es gab keine Bewertungen.

Akustische und induktive Verfahren zum Auffinden der Unterbrechungsstelle

Die akustische Methode zur Bestimmung einer Unterbrechung in einer verdeckten Verkabelung setzt voraus, dass Folgendes vorhanden ist:

• Ein Generator, der mit dem Draht verbunden ist.
• Akustisches Signalgerät.
• Kopfhörer (Kopfhörer).

Bei der Suche wird die Verkabelung anhand der aufgelisteten Elemente abgehört. Beim Erreichen der Stelle, an der die elektrische Verkabelung unterbrochen ist, ist im Kopfhörer ein scharfes Klicken zu hören. Um das Ergebnis zu erhalten, müssen Sie den Generator richtig auf die erforderliche Frequenz einstellen.

Bei der Induktionssuche nach einer Unterbrechung in der in der Wand verborgenen Verkabelung wird der Generator an den Stromleiter angeschlossen.Nach dem Einstellen der Belastungsstufe am Generator erfolgt die Prüfung ähnlich wie bei der akustischen Methode über Kopfhörer und ein spezielles Signalgerät. Der Unterschied besteht darin, dass auf der gesamten Länge der Leitung bis zur Schadensstelle ein Signal im Kopfhörer zu hören ist, das beim Erreichen der Bruchstelle deutlich ansteigt und dahinter verschwindet.

Generelle Empfehlungen

Das Bohren von tragenden Wänden und Trennwänden aus Beton ist keine leichte Aufgabe. Um die beabsichtigte Arbeit schnell und effizient abzuschließen, müssen Sie einige Geheimnisse und Tricks kennen. Es schadet auch nicht, auf die Meinung erfahrener Handwerker zu hören, die raten:

• Verwenden Sie einen Betonbohrer für Arbeiten mit dem gleichen Material sowie mit Stein und Keramik. Sie sind absolut nicht geeignet für Metall und Holz.
• Bohren Sie die Stahlarmierung, die in der Wand auftritt, nur mit einem Bohrer für Metall und tauschen Sie ihn dann wieder gegen einen Bohrer für Beton aus.
• Brechen Sie harte Steine ​​in Beton manuell mit einem Vorschlaghammer oder verwenden Sie zu diesem Zweck eine alte Bohrmaschine.
• Überwachen Sie den Zustand der Düse, wenn Sie mit hartem Beton arbeiten. Es sollte nicht überhitzen, daher müssen Sie alle 10 Minuten eine Arbeitspause einlegen.
• Um die Integrität der Wand auf der Rückseite aufrechtzuerhalten, ist es manchmal notwendig, langsamer zu fahren.
• Sie können Keramikfliesen mit einem Betonbohrer bohren, aber drücken Sie nicht fest auf den Bohrer, um das Veredelungsmaterial nicht zu spalten.

Wenn Sie diese Richtlinien befolgen, können Sie problemlos ein Loch in eine Betonwand bohren. So wird es möglich sein, nicht nur Zeit, sondern auch Ihre eigenen Kräfte zu sparen.

Suche mit einem alten Radio

Diese Methode ist perfekt für diejenigen, die moderne Geräte zum Auffinden von Kabeln in der Wand nicht mögen, da nur ein altes Radio benötigt wird, das auf eine Frequenz von 100 kHz fein eingestellt werden kann.

Um die Lage der Kabel in der Wand zu bestimmen, wird der Raum zunächst durch absolute Stille gesichert. Schalten Sie danach das Gerät ein und halten Sie es so nah wie möglich an die Wand, ohne die Oberfläche zu berühren.

Eine ausfahrbare Antenne erleichtert das Auffinden von Leitungen ein wenig: Ihre Spitze muss an der Stelle, an der das Kabel verlegt werden soll, an der Wand entlanggezogen werden. Wenn Sie sich diesem Ort nähern, gibt das Gerät ein leises Knistern oder Hintergrundgeräusche von sich.

Suche nach einem Kabelbruch in der Wand

Um herauszufinden, wie Sie einen Drahtbruch in der Wand finden, sollten Sie zunächst feststellen, welcher Leiter unterbrochen ist - Phase, Null. Prüfen Sie dazu die Kontakte mit einem Schraubendreher: Die Phase ist vorhanden, daher ist die Null unterbrochen.

Um nach Kabelschäden in Betonwänden zu suchen, werden verschiedene Indikatoren für versteckte Kabel verwendet. Das Gerät bewegt sich horizontal oder vertikal an den Wänden entlang. Wenn die Verkabelung gefunden wird, gibt das Gerät ein spezielles Signal aus, und wenn der Ton aufhört, wird eine Unterbrechung gefunden.

So funktioniert ein spezielles Gerät - ein Ortungsgerät, das schnell und genau eine Unterbrechung in versteckten Kabeln findet. Das Prinzip seiner Arbeit besteht darin, das elektrische Netz unter und ohne Spannung zu untersuchen. Wenn das Kabel stromlos ist, wird ein Generator daran angeschlossen, der das Netz mit einer Spannung der gewünschten Frequenz versorgt, auf die wiederum ein spezieller Sensor reagiert, der zur Bestimmung des elektrischen Felds konfiguriert ist. Wenn sich der Sensor über einer spannungsführenden Leitung befindet, ertönt ein Signal. An der Stelle, an der der Draht gebrochen ist, gibt es keine Spannung und kein elektrisches Feld, und das Signal beginnt zu verblassen.

Professionelles Ortungsgerät MS6812-R

Das Auffinden einer Unterbrechung in einer Kabelleitung in einer Wand ist eine schwierige und zeitaufwändige Aufgabe. Um Zeit zu sparen, ist es jedoch besser, moderne Geräte zu verwenden, die das Problem innerhalb weniger Minuten finden.

Alternative Methoden

Neben professionellen und spezialisierten Geräten zur Suche nach elektrischen Leitungen können auch improvisierte Werkzeuge verwendet werden. Ihre Funktionalität wird durch das Montageschema und die Modellklasse bestimmt.

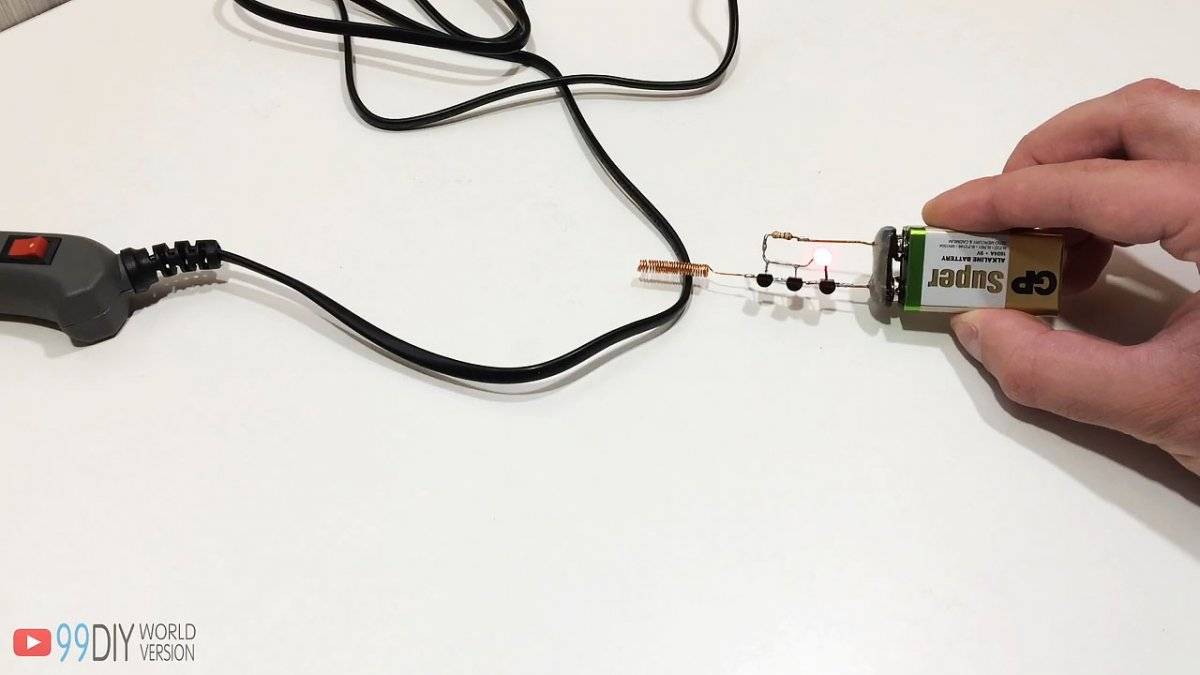

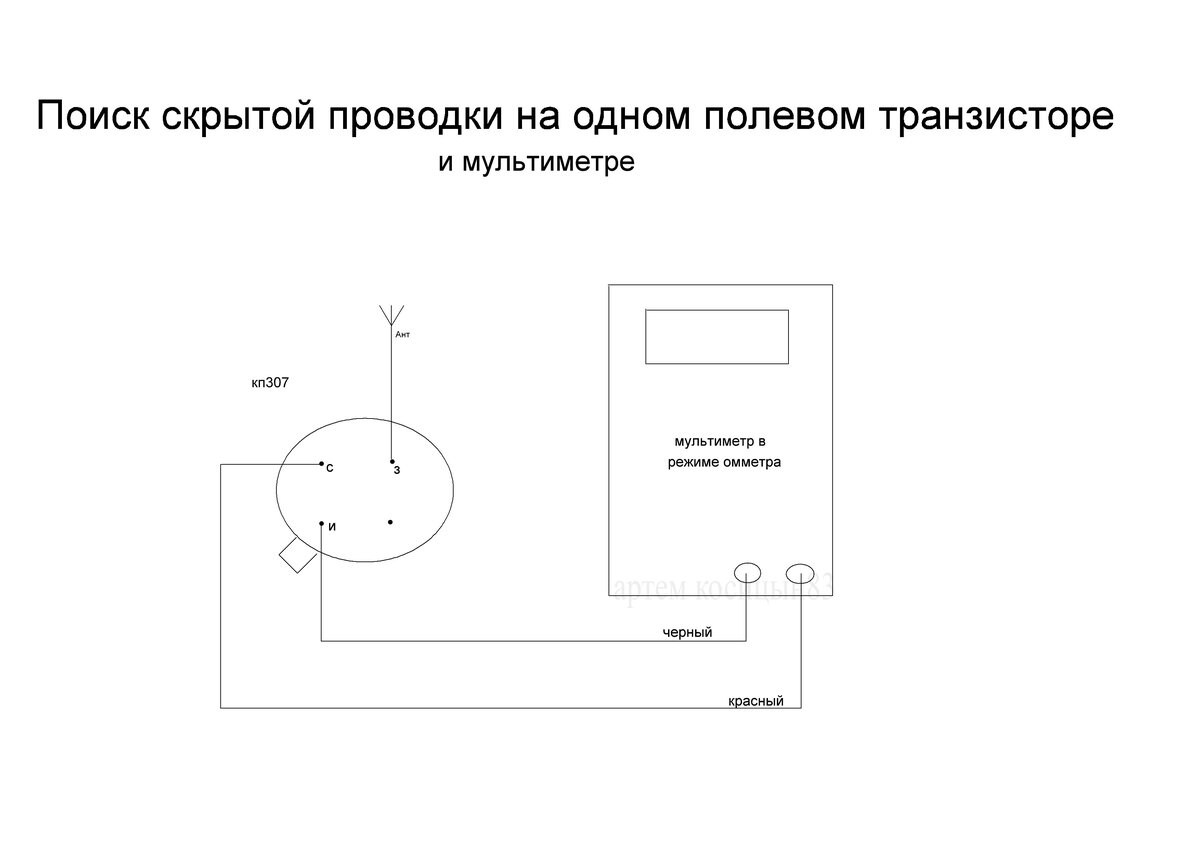

In den meisten Fällen reicht ein gewöhnlicher Indikator-Schraubendreher für grundlegende Aufgaben aus, aber mit einfachen Fähigkeiten können Sie selbst einen Drahtsucher mit guter Empfindlichkeit herstellen. Bereiten Sie sich dazu vor solche Komponenten:

1. Telefonlautsprecher (von einem stationären Gerät).
2. Pfeil-Ohmmeter.
3. Feldeffekttransistor.
4. Stromversorgung.

Übrigens derzeit für die Herstellung von Drahtfindern Sie können normal verwenden Smartphone mit iOS oder Android. Alles, was benötigt wird, um das Gerät in einen hocheffizienten Drahtsucher zu verwandeln, ist ein Telefon mit einem speziellen Programm wie "Metall Detector" (oder einem anderen Äquivalent) sowie einem kleinen Magnetsensor.

Ein mit einem solchen Element ausgestattetes Smartphone wird zu einem vollwertigen Metalldetektor, der den Standort von Kabeladern und anderen Metallprodukten bestimmen kann. Ein weiteres nützliches Werkzeug zum Auffinden von Kabeln in der Wand kann ein normales Radio sein. Dazu müssen Sie die Frequenz auf 100 kHz einstellen und den Empfänger in der Nähe der Wand fahren. Wenn Sie sich der Verkabelung nähern, wird das Rauschen sehr intensiv.

Um dieses Problem zu lösen, können Sie auch einen alten Kassettenspieler oder Tonbandgerät, normale Kopfhörer sowie ein Spulenmikrofon verwenden. Solche Geräte sind in der Lage, auf jede elektromagnetische Störung zu reagieren, zeichnen sich jedoch durch eine geringe Empfindlichkeit aus. Die grundlegenden Arbeitseigenschaften reichen jedoch völlig aus, um einen Platz zum Verlegen eines Kabels zu finden, daher sind solche alternativen Mittel für Einzelfälle durchaus relevant.

Wann sind möglicherweise Informationen zum Verdrahtungsort erforderlich?

Bei Reparaturen ist oft das Aufbohren von Wänden erforderlich, und hier wird eine versteckte Verkabelung zum Problem, besonders wenn die Kabel schon lange verlegt sind und einfach kein Plan für die Elektrifizierung des Raums vorhanden ist.

Um die Verkabelung während der Arbeit nicht zu beschädigen, sollten Sie deren Position kennen.

Im Allgemeinen können solche Informationen erforderlich sein, wenn:

• Neuplanung der Elektrifizierung der Räumlichkeiten (Änderung der Position von Steckdosen, Schaltern usw.);
• Sanierung der Räumlichkeiten selbst (Herstellen neuer Öffnungen - Tür, Fenster);
• Probleme mit der Verkabelung (Unterbrechung oder Kurzschluss);
• Verbesserung des Innenraums durch Aufhängen verschiedener Geräte und Möbel an den Wänden.

Im Falle eines Austauschs ist es nicht notwendig, den Ort der Verkabelung zu kennen, da die alte noch entfernt wird, also das Hausnetz spannungslos ist, und dann die Kabel einfach aus den Blitzen gezogen werden (sie sind normalerweise verputzt, und es ist nicht schwierig, sie herauszuziehen), wonach der Stromkreis perfekt sichtbar ist.

Und dann liegt es am Besitzer, zu entscheiden, ob er einen neuen installiert Kabel in alte Blitze oder neue schneiden.

Informationen über die Lage der Verkabelung in den Wänden werden meistens bei Bohrarbeiten benötigt.

Überlegen Sie als nächstes, was getan werden kann, um festzustellen, wo die Kabel in der Wand verlaufen, wenn keine Raumaufteilung vorhanden ist.

Jeder Hausbesitzer sollte die Lage der Stromnetztrasse kennen

In den meisten Fällen greifen die Eigentümer darauf zurück, das Layout der elektrischen Kommunikation im Haus zu finden, wenn bereits Probleme aufgetreten sind.

Dies sollte inzwischen auch in anderen Fällen berücksichtigt werden:

Vor dem Hausumbau

Bei der Umstrukturierung der Räumlichkeiten mit Änderungen in ihrer Konfiguration muss der Standort des Stromnetzes berücksichtigt werden, um die Wohnung oder das Haus nicht stromlos zu machen. Beim Installieren von Lampen, Aufhängen von Bildern, Regalen oder Spanndecken

Beim Installieren von Lampen, Aufhängen von Bildern, Regalen oder Spanndecken

Bei Wandarbeiten müssen Sie wissen, wo die Verkabelung liegt, um sie nicht mit einem Nagel zu beschädigen oder zu bohren.

Bei der Installation von abgehängten Decken treten häufig Kabelschäden auf. Die Ecken, an denen die Decke befestigt ist, werden mit selbstschneidenden Schrauben an der Wand befestigt, und oft fallen diese Befestigungselemente auf die Linie der elektrischen Drähte.

Nach dem Hauskauf

Jeder Eigentümer muss ein Diagramm mit der Position des Stromkreises haben. Daher sollte es unmittelbar nach dem Erwerb einer neuen Immobilie erstellt werden. Der Plan sollte die Wege der elektrischen Kommunikation und die Position von Schaltern, Steckdosen und Anschlusskästen angeben. In Zukunft wird sich das Schema beim Ordnen von Möbeln und bei Reparaturen als nützlich erweisen.
