So überprüfen Sie einen Kondensator mit einem Multimeter: Regeln und Funktionen zum Durchführen von Messungen

Wir überprüfen den Kondensator mit einem Multimeter im Ohmmeter-Modus

Zum Beispiel werden wir selbst vier Kondensatoren testen: zwei polare (Dielektrikum) und zwei unpolare (Keramik).

Vor der Überprüfung müssen wir jedoch unbedingt den Kondensator entladen, während es ausreicht, seine Kontakte mit einem beliebigen Metall zu schließen.

Um in den Widerstandsmodus (Ohmmeter) zu wechseln, bewegen wir den Schalter in die Widerstandsmessgruppe, um das Vorhandensein eines offenen oder kurzgeschlossenen Stromkreises festzustellen.

Lassen Sie uns also zunächst die polaren Klimaanlagen (5,6 uF und 3,3 uF) überprüfen, die zuvor in der Nähe von nicht funktionierenden Energiesparlampen installiert wurden

Wir entladen die Kondensatoren, indem wir ihre Kontakte mit einem herkömmlichen Schraubendreher schließen. Sie können bequem für Sie jeden anderen Metallgegenstand verwenden. Hauptsache, die Kontakte passen genau darauf. Dies ermöglicht uns, genaue Instrumentenablesungen zu erhalten.

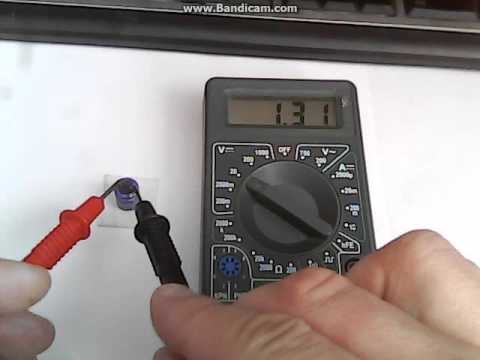

Der nächste Schritt besteht darin, den Schalter auf die 2-MΩ-Skala einzustellen und die Kontakte des Kondensators und die Sonden des Geräts zu verbinden. Als nächstes beobachten wir auf dem Display schnell ausweichende Widerstandsparameter.

Sie fragen mich, was los ist und warum wir „schwebende Widerstandsanzeigen“ auf dem Display sehen? Dies ist recht einfach zu erklären, da die Stromversorgung des Gerätes (Batterie) eine konstante Spannung hat und dadurch der Kondensator aufgeladen wird.

Im Laufe der Zeit sammelt der Kondensator immer mehr Ladung (wird aufgeladen), wodurch der Widerstand erhöht wird. Die Kapazität des Kondensators beeinflusst die Ladegeschwindigkeit. Sobald der Kondensator vollständig aufgeladen ist, entspricht sein Widerstandswert dem Wert von unendlich, und das Multimeter auf dem Display zeigt "1". Dies sind die Parameter des Arbeitskondensators.

Es gibt keine Möglichkeit, das Bild im Foto anzuzeigen. Für die nächste Instanz mit einer Kapazität von 5,6 Mikrofarad beginnen die Widerstandsanzeigen bei 200 kOhm und erhöhen sich allmählich, bis sie die 2 MΩ-Anzeige überschreiten. Dieser Vorgang dauert nicht länger als -10 Sekunden.

Für den nächsten Kondensator mit einer Kapazität von 3,3 uF passiert alles auf die gleiche Weise, aber der Vorgang dauert weniger als 5 Sekunden.

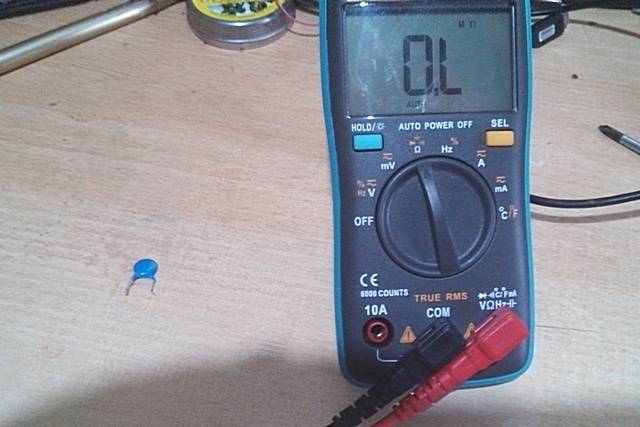

Sie können das nächste Paar unpolarer Kondensatoren analog zu den vorherigen Kondensatoren auf die gleiche Weise überprüfen. Wir verbinden die Sonden des Geräts und die Kontakte und überwachen den Widerstandszustand auf dem Display des Geräts.

Betrachten Sie die ersten "150nK". Zunächst sinkt sein Widerstand leicht auf etwa 900 kOhm, dann folgt sein allmählicher Anstieg auf ein bestimmtes Niveau. Der Vorgang dauert 30 Sekunden.

Gleichzeitig stellen wir am Multimeter des MBGO-Modells den Schalter auf eine Skala von 20 MΩ (der Widerstand ist anständig, der Ladevorgang ist sehr schnell).

Das Verfahren ist klassisch, wir entfernen die Ladung, indem wir die Kontakte mit einem Schraubendreher schließen:

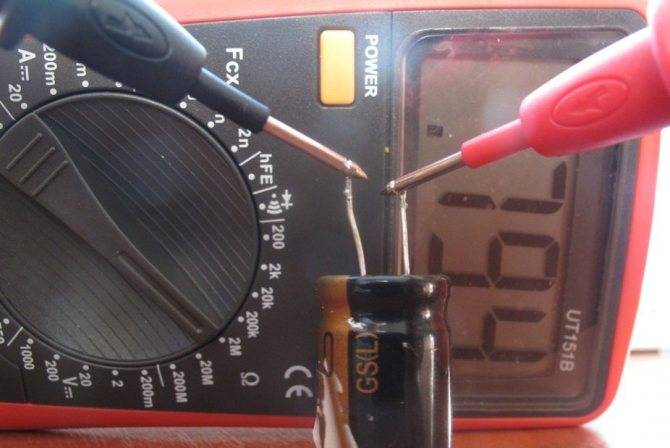

Wir schauen auf das Display und verfolgen die Widerstandsindikatoren:

Wir kommen zu dem Schluss, dass als Ergebnis der Überprüfung alle präsentierten Kondensatoren in gutem Zustand sind.

So überprüfen Sie das Multimeter auf Leistung

Es ist notwendig, den Schalter in die Position für die Widerstandsmessung zu bringen. Üblicherweise wird diese Position als OHM bezeichnet. Das Gerät sollte mit einer mechanischen Skala kalibriert werden, damit der Pfeil auf das extreme Risiko ausgerichtet ist.

Schließen Sie die Schwänze mit einem Schraubendreher, einem Messer und einem der Tentakel des Multimeters, um die Ladung vom Kondensator zu entfernen

In dieser Phase müssen Sie vorsichtig und vorsichtig handeln. Selbst ein kleiner Haushaltsgegenstand kann den menschlichen Körper treffen

Nach dem Einschalten des Geräts muss der Schalter in den Widerstandsmessmodus geschaltet und die Sonden angeschlossen werden. Das Display sollte Null Widerstand oder nahe daran anzeigen.

Überprüfen Sie den Fortschritt

Visuell bestimmt für körperliche Störungen. Dann versuchen sie, die Beine auf dem Brett zu montieren. Schwenken Sie das Element leicht in verschiedene Richtungen.Wenn eines der Beine bricht oder sich die Stromschiene auf der Platine ablöst, fällt das sofort auf.

Wenn es keine äußeren Anzeichen von Verstößen gibt, setzen sie die mögliche Gebühr zurück und rufen mit einem Multimeter an.

Wenn das Gerät fast keinen Widerstand aufweist, hat das Element mit dem Laden begonnen und funktioniert. Während Sie aufladen, beginnt der Widerstand zu steigen. Das Wachstum des Werts sollte gleichmäßig und ohne Ruckeln erfolgen.

Im Störungsfall:

• Beim Klemmen der Stecker sind die Messwerte des Testers sofort dimensionslos. Also, ein Bruch im Element.
• Null Multimeter. Manchmal gibt es ein akustisches Signal. Dies ist ein Zeichen für einen Kurzschluss oder, wie sie sagen, "Durchbruch".

In diesen Fällen muss das Element durch ein neues ersetzt werden.

Wenn Sie die Leistung eines unpolaren Kondensators überprüfen müssen, wählen Sie die Messgrenze von Megaohm. Während des Tests zeigt eine funktionierende Funkkomponente keinen Widerstand über 2 mΩ. Wenn die Nennladung des Elements weniger als 0,25 Mikrofarad beträgt, ist ein LC-Meter erforderlich. Da hilft kein Multimeter.

Auf die Widerstandsprüfung folgt die Kapazitätsprüfung. Um zu wissen, ob das Funkelement in der Lage ist, eine Ladung zu speichern und zu halten.

Der Kippschalter des Multimeters wird in den CX-Modus geschaltet. Die Messgrenze wird basierend auf der Kapazität des Elements ausgewählt. Wenn auf dem Gehäuse beispielsweise eine Kapazität von 10 Mikrofarad angegeben ist, kann die Grenze des Multimeters bei 20 Mikrofarad liegen. Der Kapazitätswert ist auf dem Gehäuse angegeben. Wenn die Messindikatoren stark von den angegebenen abweichen, ist der Kondensator defekt.

Diese Art der Messung wird am besten mit einem digitalen Instrument durchgeführt. Der Pfeil zeigt nur eine schnelle Abweichung des Pfeils, was nur indirekt die Normalität des überprüften Elements anzeigt.

So überprüfen Sie das Gerät ohne Entlöten

Um nicht versehentlich einen Mikroschaltkreis auf der Platine mit einem Lötkolben zu verbrennen, gibt es eine Möglichkeit, den Kondensator mit einem Multimeter ohne Löten zu überprüfen.

Vor dem Klingeln werden die elektrischen Komponenten entladen. Danach wird der Tester in den Widerstandstestmodus geschaltet. Die Tentakel des Geräts werden unter Beachtung der erforderlichen Polarität mit den Beinen des zu prüfenden Elements verbunden. Der Pfeil des Geräts sollte abweichen, da sich der Widerstand des Elements erhöht, wenn es aufgeladen wird. Dies zeigt an, dass der Kondensator in Ordnung ist.

Manchmal müssen Sie die Platine und die Mikroschaltkreise überprüfen. Dies ist ein komplexer Vorgang, der nicht immer durchführbar ist. Da die Mikroschaltung eine separate Einheit ist, in der sich eine große Anzahl von Mikrodetails befindet.

Chip-Check

Das Multimeter wird in den Spannungsmessmodus versetzt. An den Eingang der Mikroschaltung wird innerhalb des zulässigen Bereichs eine Spannung angelegt. Danach muss das Verhalten am Ausgang der Mikroschaltung gesteuert werden. Dies ist ein sehr schwieriger Anruf.

Vor allen Arten von Arbeiten im Zusammenhang mit Elektrizität, Überprüfung und Test von Funkelementen ist es sehr wichtig, die Sicherheitsregeln zu befolgen. Das Multimeter sollte nur eine stromlose Platine testen

Merkmale von SMD-Kondensatoren

Moderne Technologien ermöglichen die Herstellung von Funkkomponenten mit sehr kleinen Abmessungen. Mit der Verwendung der SMD-Technologie wurden Schaltungskomponenten miniaturisiert. Trotz ihrer geringen Größe unterscheidet sich das Testen von SMD-Kondensatoren nicht von größeren. Wenn Sie herausfinden müssen, ob es funktioniert oder nicht, können Sie dies direkt auf der Tafel tun. Wenn Sie die Kapazität messen müssen, müssen Sie sie löten und dann Messungen vornehmen.

Mit der SMD-Technologie können Sie Miniatur-Funkelemente herstellen

Der Leistungstest eines SMD-Kondensators wird auf die gleiche Weise wie bei Elektrolyt-, Keramik- und allen anderen durchgeführt. Sonden müssen die Metallleitungen an den Seiten berühren. Wenn sie mit Lack gefüllt sind, ist es besser, die Tafel umzudrehen und „von hinten“ zu testen, um festzustellen, wo die Schlussfolgerungen liegen.

Tantal-SMD-Kondensatoren können polarisiert werden. Um die Polarität auf dem Gehäuse anzuzeigen, ist auf der Seite des Minuspols ein Streifen in Kontrastfarbe angebracht

Sogar die Bezeichnung eines Polarkondensators ist ähnlich: Auf dem Gehäuse ist in der Nähe des „Minus“ ein Kontraststreifen angebracht. Nur Tantalkondensatoren können polare SMD-Kondensatoren sein. Wenn Sie also auf der Platine ein sauberes Rechteck mit einem Streifen entlang der kurzen Kante sehen, bringen Sie eine Multimetersonde an dem Streifen an, der mit dem Minuspol verbunden ist (schwarze Sonde).

Überprüfen Sie den Kondensator mit einem Multimeter

Lassen Sie uns zunächst herausfinden, um welche Art von Gerät es sich handelt, woraus es besteht und welche Arten von Kondensatoren es gibt. Ein Kondensator ist ein Gerät, das eine elektrische Ladung speichern kann. Im Inneren besteht es aus zwei zueinander parallelen Metallplatten. Zwischen den Platten befindet sich ein Dielektrikum (Dichtung). Je größer die Platten sind, desto mehr Ladung können sie ansammeln.

Es gibt zwei Arten von Kondensatoren:

1. 1) polar;
2. 2) unpolar.

Wie Sie aus dem Namen erraten können, haben polare Polaritäten (Plus und Minus) und werden unter strikter Beachtung der Polarität an elektronische Schaltkreise angeschlossen: Plus an Plus, Minus an Minus. Andernfalls kann der Kondensator ausfallen. Alle polaren Kondensatoren sind elektrolytisch.Es gibt sowohl feste als auch flüssige Elektrolyte. Die Kapazität reicht von 0,1 ÷ 100000 uF. Unpolare Kondensatoren spielen keine Rolle, wie sie in die Schaltung angeschlossen oder eingelötet werden, sie haben kein Plus oder Minus. Bei unpolaren Kondern ist das dielektrische Material Papier, Keramik, Glimmer, Glas.

Es wird interessant sein, wie man den Varistor mit einem Multimeter überprüft?

Ihre Kapazität ist nicht sehr groß und reicht von einigen pF (Pikofarad) bis zu Einheiten von Mikrofarad (Mikrofarad). Freunde, einige von Ihnen fragen sich vielleicht, warum diese unnötigen Informationen? Was ist der Unterschied zwischen polar und unpolar? All dies wirkt sich auf die Messtechnik aus. Und bevor Sie den Kondensator mit einem Multimeter überprüfen, müssen Sie verstehen, welcher Gerätetyp vor uns liegt.

So testen Sie einen Kondensator

Manchmal wird eine Fehlfunktion eines Elektrolytkondensators ohne Überprüfung festgestellt - durch Schwellung oder Bruch der oberen Abdeckung. Es ist absichtlich durch eine kreuzförmige Kerbe geschwächt und fungiert als Sicherheitsventil, das bei leichtem Druck platzt. Ohne dies würden die aus dem Elektrolyten freigesetzten Gase das Kondensatorgehäuse zerreißen, wobei der gesamte Inhalt herausspritzt.

Aber Verstöße dürfen nicht nach außen hin erscheinen. Das sind sie:

1. Aufgrund chemischer Veränderungen hat die Kapazität des Elements abgenommen. Beispielsweise trocknen Kondensatoren mit Flüssigelektrolyt aus, besonders bei hohen Temperaturen. Aufgrund dieser Eigenschaft gibt es für sie Einschränkungen bei der Betriebstemperatur (der zulässige Bereich ist auf dem Gehäuse angegeben).
2. Es ist eine Ausgangsunterbrechung aufgetreten.
3. Zwischen den Platten trat Leitfähigkeit auf (Durchschlag). Tatsächlich ist es vorhanden und in gutem Zustand - das ist der sogenannte Leckstrom. Doch bei einer Panne wandelt sich dieser Wert von einem mageren in einen beachtlichen.
4. Die maximal zulässige Spannung hat abgenommen (reversibler Durchbruch). Für jeden Kondensator gibt es eine kritische Spannung, die einen Kurzschluss zwischen den Platten verursacht. Es ist auf dem Körper angegeben. Bei einer Abnahme dieses Parameters verhält sich das Element während des Tests so, als wäre es betriebsbereit, da die Tester eine niedrige Spannung liefern, aber im Stromkreis ist es unterbrochen.

Die primitivste Art, einen Kondensator zu testen, ist für einen Funken. Die Zelle wird geladen, dann werden die Pole mit einem Metallwerkzeug mit isoliertem Griff geschlossen. Es ist ratsam, Gummihandschuhe an den Händen zu tragen. Ein funktionsfähiges Element wird unter Funkenbildung und einem charakteristischen Knistern entladen, ein nicht funktionierendes Element ist träge und nicht wahrnehmbar.

Diese Methode hat zwei Nachteile:

1. Gefahr von elektrischen Verletzungen;
2. Ungewissheit: Selbst bei Vorhandensein eines Funkens ist nicht nachvollziehbar, ob die tatsächliche Kapazität der Funkkomponente der Nennkapazität entspricht.

Eine aussagekräftigere Prüfung mit einem Tester. Verwenden Sie am besten ein spezielles - LC-Meter. Es dient zur Kapazitätsmessung und ist für einen weiten Bereich ausgelegt. Aber auch ein normales Multimeter sagt viel über den Zustand des Kondensators aus.

Bestimmung der Kapazität eines unbekannten Kondensators

Methode Nummer 1: Kapazitätsmessung mit speziellen Geräten

Am einfachsten ist es, die Kapazität mit einem Kapazitätsmessgerät zu messen. Das ist bereits klar, und dies wurde bereits am Anfang des Artikels erwähnt und dem ist nichts hinzuzufügen.

Wenn die Geräte vollständig tugan sind, können Sie versuchen, einen einfachen selbstgebauten Tester zusammenzubauen. Im Internet finden Sie gute Schemata (komplizierter, einfacher, sehr einfach).

Nun, oder endlich nach einem Universaltester, der Kapazitäten bis zu 100.000 Mikrofarad, ESR, Widerstand, Induktivität misst, Dioden überprüfen und Transistorparameter messen kann. Wie oft hat er mich gerettet!

Methodennummer 2: Messen der Kapazität von zwei Kondensatoren in Reihe

Manchmal kommt es vor, dass es ein Multimeter mit einem Kapazitätsmesser gibt, dessen Grenze jedoch nicht ausreicht. Normalerweise liegt die obere Schwelle von Multimetern bei 20 oder 200 uF, und wir müssen die Kapazität beispielsweise bei 1200 uF messen. Wie dann sein?

Abhilfe schafft die Formel für die Kapazität zweier in Reihe geschalteter Kondensatoren:

Unter dem Strich ist die resultierende Kapazität Ccut zweier in Reihe geschalteter Kondensatoren immer kleiner als die Kapazität des kleinsten dieser Kondensatoren. Mit anderen Worten, wenn wir einen 20-uF-Kondensator nehmen, dann ist die resultierende Kapazität immer noch kleiner als 20 uF, egal wie groß die Kapazität des zweiten Kondensators ist.

Wenn also die Messgrenze unseres Multimeters 20 uF beträgt, darf der unbekannte Kondensator nicht mehr als 20 uF mit dem Kondensator in Reihe geschaltet sein.

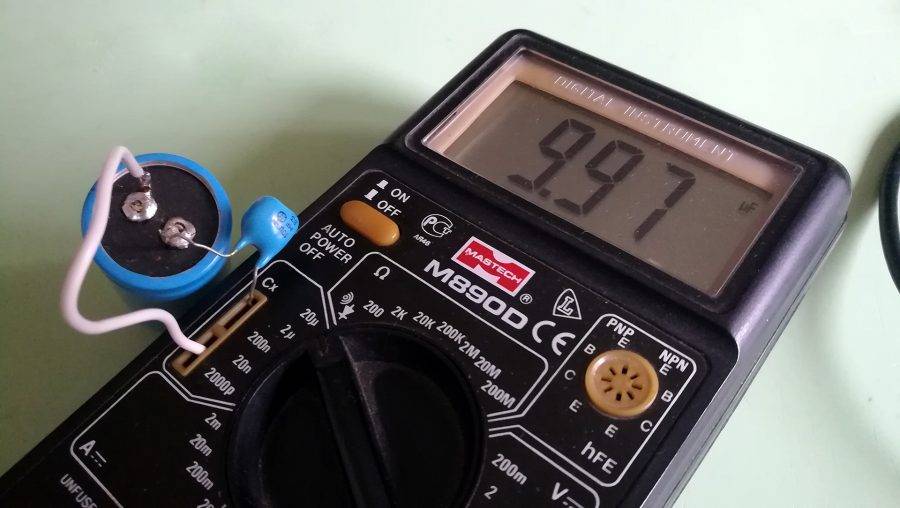

Es bleibt nur noch die Gesamtkapazität der Kette aus zwei in Reihe geschalteten Kondensatoren zu messen. Die Kapazität eines unbekannten Kondensators wird nach folgender Formel berechnet:

Lassen Sie uns zum Beispiel die Kapazität eines großen Kondensators Cx aus dem obigen Foto berechnen. Um die Messung durchzuführen, wird ein 10,06-µF-Kondensator C1 mit diesem Kondensator in Reihe geschaltet (er wurde zuvor gemessen). Es ist ersichtlich, dass die resultierende Kapazität Cres = 9,97 μF war.

Wir setzen diese Zahlen in die Formel ein und erhalten:

Methode Nummer 3: Messen der Kapazität durch die Zeitkonstante der Schaltung

Wie Sie wissen, hängt die Zeitkonstante eines RC-Kreises vom Wert des Widerstands R und dem Wert der Kapazität Cx ​​ab: Die Zeitkonstante ist die Zeit, die es dauert, bis die Spannung am Kondensator um den Faktor e abnimmt (wobei e ist die Basis des natürlichen Logarithmus, ungefähr gleich 2,718).

Wenn Sie also feststellen, wie lange sich der Kondensator durch einen bekannten Widerstand entlädt, ist es nicht schwierig, seine Kapazität zu berechnen.

Um die Messgenauigkeit zu verbessern, muss ein Widerstand mit einer minimalen Widerstandsabweichung verwendet werden. Ich denke 0,005% werden in Ordnung sein =)

Sie können zwar einen normalen Widerstand mit einem Fehler von 5-10% nehmen und seinen tatsächlichen Widerstand dummerweise mit einem Multimeter messen. Es ist wünschenswert, einen Widerstand so zu wählen, dass die Entladezeit des Kondensators mehr oder weniger gesund ist (10–30 Sekunden).

Hier ist ein Typ, der es wirklich gut in einem Video gesagt hat:

Andere Möglichkeiten zur Kapazitätsmessung

Es ist auch möglich, die Kapazität eines Kondensators durch die Wachstumsrate seines Widerstands gegen Gleichstrom im Durchgangsmodus sehr grob abzuschätzen. Dies wurde bereits erwähnt, als es um die Prüfung auf Pausen ging.

Die Helligkeit der Glühbirne (siehe Methode Kurzschlusssuche) gibt ebenfalls eine sehr grobe Abschätzung der Kapazität, dennoch hat diese Methode ihre Daseinsberechtigung.

Es gibt auch ein Verfahren zum Messen der Kapazität durch Messen ihres Wechselstromwiderstands. Ein Beispiel für die Implementierung dieser Methode ist die einfachste Brückenschaltung:

Durch Drehen des Rotors des Drehkondensators C2 wird das Gleichgewicht der Brücke erreicht (das Gleichgewicht wird durch die minimalen Voltmeterwerte bestimmt). Die Waage ist in Bezug auf die Kapazität des gemessenen Kondensators vorkalibriert. Mit dem Schalter SA1 wird der Messbereich umgeschaltet.Die geschlossene Position entspricht einer Skala von 40...85 pF. Die Kondensatoren C3 und C4 können durch dieselben Widerstände ersetzt werden.

Der Nachteil der Schaltung besteht darin, dass ein Wechselspannungsgenerator benötigt wird und eine Vorkalibrierung erforderlich ist.

Prüfverfahren

Einige Defekte können ohne das Gerät erkannt werden. Daher müssen Sie vor der Verwendung die ersten 2 Punkte abschließen.

Visuelle Inspektion

Bereits eine leichte Schwellung des Gehäuses ist ein deutliches Zeichen für eine Fehlfunktion. Weitere visuell leicht erkennbare Mängel:

• das Auftreten von Lecks (typisch für „Elektrolyte“);
• Ändern der Farbe des Rumpfes;
• das Vorhandensein von Anzeichen thermischer Effekte in diesem Bereich (Delaminierung von Leiterbahnen, Verdunkelung der Platine usw.).

Überprüfung der Zuverlässigkeit der Fixierung

Sie müssen versuchen, den Behälter zu schütteln, wenn er an die elektronische Platine gelötet ist. Natürlich sorgfältig. Wenn eines der Beine bricht, werden Sie es sofort spüren.

Widerstandstest

Wenn Sie mit dem „Elektrolyt“ arbeiten müssen, dann ist hier dessen Polarität wichtig. Der Pluspol ist am Gehäuse mit einem „+“-Etikett gekennzeichnet. Daher werden die Anschlüsse des Geräts entsprechend verbunden. Plus - an "+", Minus - an "-". Aber das ist für "Elektrolyte". Bei der Überprüfung von Kondensatoren Papier, Keramik und so weiter - kein Unterschied. Die Messgrenze ist das Maximum.

Was zu sehen? Wie bewegt sich der Pfeil? Je nach Wert des Kondensators springt er entweder sofort auf "∞" oder geht langsam an den Rand der Skala. Aber die Hauptsache ist, dass es beim Bewegen keine Sprünge (Ruckler) geben sollte.

• Bei einem Ausfall (Kurzschluss) des Teils bleibt der Pfeil auf Null.
• Bei einer internen Klippe geht es abrupt auf "unendlich".

pro Container

In diesem Fall benötigen Sie ein digitales Gerät.Es ist erwähnenswert, dass nicht alle Multimeter in der Lage sind, einen solchen Test durchzuführen, und wenn dies möglich ist, ist das Ergebnis ziemlich ungefähr. Zumindest sollte man sich nicht zu sehr auf Produkte „Made in China“ verlassen.

Wie das Teil an das Gerät angeschlossen wird, ist in seiner Anleitung beschrieben (Abschnitt "Kapazitätsmessung"). Wenn wir über den "Elektrolyten" sprechen, dann wieder - unter Beachtung der Polarität.

Annähernd kann die Einhaltung der auf dem Teilkörper angegebenen Tragfähigkeit mit einem Zeigergerät festgestellt werden. Wenn es klein ist, weicht der Pfeil beim Prüfen auf Widerstand schnell genug ab, aber nicht scharf. Bei einer erheblichen Kapazität verläuft die Ladung langsamer, was deutlich sichtbar ist. Aber auch dies ist nur ein indirekter Beweis für die Eignung des Kondensators, der anzeigt, dass kein Kurzschluss vorliegt und er aufgeladen wird. Ein erhöhter Ableitstrom kann so nicht festgestellt werden.

Hilfreiche Ratschläge

Wenn der Stromkreis ausfällt, müssen Sie auf das Freigabedatum der Kondensatoren in einem bestimmten Stromkreis achten. Seit 5 Jahren "trocknet" diese Funkkomponente um ca. 55 - 75% aus. Es macht keinen Sinn, Zeit mit der Überprüfung der alten Kapazität zu verschwenden - es ist besser, sie sofort zu ändern

Selbst wenn der Kondensator im Prinzip funktioniert, führt er bereits zu gewissen Verzerrungen. Dies gilt in erster Linie für Impulskreise, die beispielsweise bei der Reparatur eines Wechselrichter-„Schweißers“ auftreten können. Und im Idealfall empfiehlt es sich, solche Kettenelemente alle paar Jahre auszutauschen.
Damit die Messergebnisse möglichst genau sind, sollte vor der Überprüfung der Kapazität eine „frische“ Batterie in das Gerät eingelegt werden.
Vor dem Testen muss der Kondensator aus dem Stromkreis (oder mindestens einem seiner Beine) gelötet werden. Bei großen Teilen mit Verkabelung - 1 davon ist getrennt.Andernfalls wird es kein wahres Ergebnis geben. Beispielsweise „klingelt“ die Kette durch einen anderen Abschnitt.
Berühren Sie während des Tests des Kondensators nicht seine Anschlüsse mit Ihren Händen. Drücken Sie die Sonde beispielsweise mit den Fingern an die Beine. Der Widerstand unseres Körpers beträgt etwa 4 Ohm, daher ist es völlig sinnlos, die Funkkomponente auf diese Weise zu überprüfen.

Es macht keinen Sinn, Zeit damit zu verbringen, die alte Kapazität zu überprüfen - es ist besser, sie sofort zu ändern. Selbst wenn der Kondensator im Prinzip funktioniert, führt er bereits zu gewissen Verzerrungen. Dies gilt in erster Linie für Impulskreise, die beispielsweise bei der Reparatur eines Wechselrichter-„Schweißers“ auftreten können. Und im Idealfall empfiehlt es sich, solche Kettenelemente alle paar Jahre auszutauschen.
Damit die Messergebnisse möglichst genau sind, sollte vor der Überprüfung der Kapazität eine „frische“ Batterie in das Gerät eingelegt werden.
Vor dem Testen muss der Kondensator aus dem Stromkreis (oder mindestens einem seiner Beine) gelötet werden. Bei großen Teilen mit Verkabelung - 1 davon ist getrennt. Andernfalls wird es kein wahres Ergebnis geben. Beispielsweise „klingelt“ die Kette durch einen anderen Abschnitt.
Berühren Sie während des Tests des Kondensators nicht seine Anschlüsse mit Ihren Händen. Drücken Sie die Sonde beispielsweise mit den Fingern an die Beine. Der Widerstand unseres Körpers beträgt etwa 4 Ohm, daher ist es völlig sinnlos, die Funkkomponente auf diese Weise zu überprüfen.

Überprüfung mit Testern

Sequenzierung:

1. Wir schalten das Ohmmeter oder Multimeter auf die obere Messgrenze.
2. Wir entladen uns, indem wir den zentralen Kontakt (Draht) am Gehäuse schließen.
3. Wir verbinden eine Sonde des Messgeräts mit dem Draht, die zweite mit dem Körper.
4. Die Gebrauchstauglichkeit des Teils wird durch eine sanfte Abweichung des Pfeils oder eine Änderung der digitalen Werte angezeigt.

Wird sofort der Wert „0“ oder „unendlich“ angezeigt, bedeutet dies, dass das Prüfteil ausgetauscht werden muss. Während des Tests ist es unmöglich, die Klemmen des Energiespeichers oder die Sonden des daran angeschlossenen Geräts zu berühren, da sonst der Widerstand Ihres Körpers gemessen wird und nicht das zu untersuchende Element.

Kapazität

Zur Kapazitätsmessung benötigen Sie ein Digitalmultimeter mit entsprechender Funktion.

Verfahren:

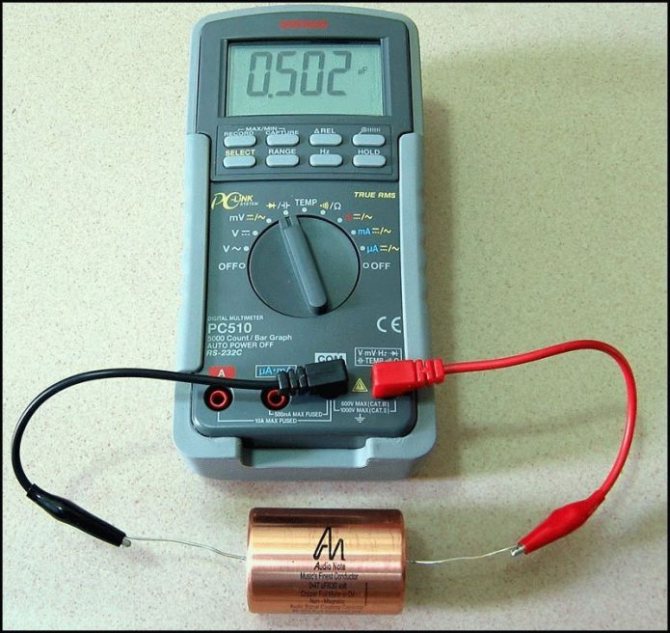

1. Wir stellen das Multimeter im Kapazitätsbestimmungsmodus (Cx) auf die Position ein, die dem erwarteten Wert des zu untersuchenden Teils entspricht.
2. Wir verbinden die Kabel mit einem speziellen Stecker oder mit den Sonden des Multimeters.
3. Das Display zeigt den Wert an.

Sie können die Größe der Kapazität auch nach dem „Klein-Groß“-Prinzip auf einem herkömmlichen Multimeter bestimmen. Bei einem kleinen Wert des Indikators weicht der Pfeil schneller ab, und je größer die „Kapazität“, desto langsamer bewegt sich der Zeiger.

Stromspannung

Neben der Kapazität sollten Sie die Betriebsspannung überprüfen. Bei einem wartungsfähigen Teil entspricht es der Angabe auf dem Gehäuse. Zur Überprüfung benötigen Sie ein Voltmeter oder Multimeter sowie eine Ladequelle für das zu untersuchende Element mit einer niedrigeren Spannung.

Wir messen an einem aufgeladenen Teil und vergleichen es mit dem Nennwert

Sie müssen vorsichtig und schnell handeln, da dabei die Ladung im Laufwerk verloren geht und es wichtig ist, sich die erste Ziffer zu merken

Widerstand

Beim Messen des Widerstands mit einem Multimeter oder Ohmmeter sollte sich die Anzeige nicht in den Extrempositionen der Messung befinden. Werte von "0" oder "unendlich" zeigen jeweils einen Kurzschluss oder einen offenen Stromkreis an.

Unpolare Antriebe mit einer Kapazität größer als 0,25 uF können getestet werden, indem der Messbereich auf 2 MΩ eingestellt wird.Bei einem guten Teil sollte die Anzeige auf dem Display über 2 liegen.

Wie funktioniert ein Kondensator und warum wird er benötigt?

Ein Kondensator ist ein passives elektronisches Funkelement. Sein Funktionsprinzip ist ähnlich wie bei einer Batterie - es sammelt elektrische Energie in sich selbst, hat aber gleichzeitig einen sehr schnellen Entlade- und Ladezyklus. Eine speziellere Definition besagt, dass ein Kondensator eine elektronische Komponente ist, die zum Speichern von Energie oder elektrischer Ladung verwendet wird und aus zwei Platten (Leitern) besteht, die durch ein Isoliermaterial (Dielektrikum) getrennt sind.

einfache Kondensatorschaltung

Was ist also das Funktionsprinzip dieses Geräts? Auf einer Platte (negativ) wird ein Überschuss an Elektronen gesammelt, auf der anderen ein Mangel. Und die Differenz zwischen ihren Potentialen wird Spannung genannt. (Für ein genaues Verständnis müssen Sie zum Beispiel lesen: I.E. Tamm Fundamentals of the Theory of Electricity)

Je nachdem, welches Material für die Auskleidung verwendet wird, werden Kondensatoren unterteilt in:

• fest oder trocken;
• elektrolytisch - flüssig;
• Oxid-Metall und Oxid-Halbleiter.

Je nach Isoliermaterial werden sie in folgende Typen unterteilt:

• Papier;
• Film;
• kombiniertes Papier und Folie;
• dünne Schicht;
• …

Bei der Arbeit mit Elektrolytkondensatoren ist meistens eine Überprüfung mit einem Multimeter erforderlich.

Keramik- und Elektrolytkondensator

Die Kapazität eines Kondensators ist umgekehrt proportional zum Abstand zwischen den Leitern und direkt proportional zu ihrer Fläche. Je größer und näher sie beieinander sind, desto größer ist die Kapazität. Sie wird in Mikrofarad (mF) gemessen.Die Hüllen sind aus Alufolie, zu einer Rolle gedreht. Als Isolator wirkt eine auf einer Seite aufgebrachte Oxidschicht. Um die höchste Kapazität des Gerätes zu gewährleisten, wird zwischen den Folienlagen ein sehr dünnes, elektrolytgetränktes Papier eingelegt. Ein mit dieser Technologie hergestellter Papier- oder Folienkondensator ist gut, weil die Platten die Oxidschicht in mehrere Moleküle trennen, wodurch volumetrische Elemente mit großer Kapazität erzeugt werden können.

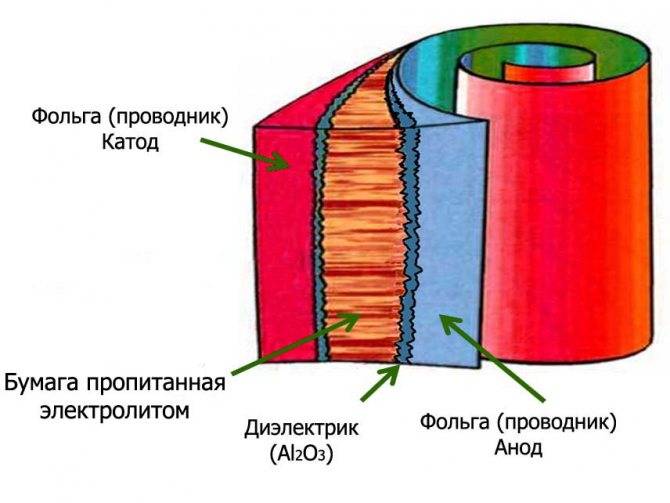

Kondensatorgerät (eine solche Rolle wird in ein Aluminiumgehäuse gelegt, das wiederum in eine Isolierbox aus Kunststoff gelegt wird)

Heute werden Kondensatoren in fast allen elektronischen Schaltungen verwendet. Ihr Versagen ist meistens mit dem Ablauf des Verfallsdatums verbunden. Einige Elektrolytlösungen sind durch "Schrumpfung" gekennzeichnet, während der ihre Kapazität abnimmt. Dies beeinflusst den Betrieb der Schaltung und die Form des Signals, das sie durchläuft. Es ist bemerkenswert, dass dies auch für Elemente typisch ist, die nicht mit der Schaltung verbunden sind. Die durchschnittliche Nutzungsdauer beträgt 2 Jahre. Bei dieser Häufigkeit wird empfohlen, alle installierten Elemente zu überprüfen.

Bezeichnung der Kondensatoren im Diagramm. Regulär, elektrolytisch, variabel und Trimmer.

So testen Sie einen Kondensator mit einem Multimeter

Die Industrie stellt mehrere Arten von Prüfgeräten zum Messen elektrischer Parameter her. Digitale sind bequemer für Messungen und liefern genaue Messwerte. Weichen werden für die visuelle Bewegung der Pfeile bevorzugt.

Wenn der Conder absolut intakt aussieht, ist es unmöglich, ihn ohne Instrumente zu überprüfen. Es ist besser, mit dem Löten von der Schaltung zu überprüfen. So werden die Indikatoren genauer abgelesen. Einfache Teile versagen selten.Dielektrika werden oft mechanisch beschädigt. Das Hauptmerkmal während des Tests ist der Durchgang von nur Wechselstrom. Permanent findet ausschließlich ganz am Anfang für kurze Zeit statt. Der Teilwiderstand hängt von der vorhandenen Kapazität ab.

Voraussetzung für die Überprüfung eines polaren Elektrolytkondensators mit einem Multimeter auf Funktionsfähigkeit ist eine Kapazität von mehr als 0,25 Mikrofarad. Schritt-für-Schritt-Verifizierungsanleitung:

1. Entladen Sie das Element. Dazu werden seine Beine mit einem Metallgegenstand gekürzt. Der Verschluss ist durch das Auftreten eines Funkens und Geräusches gekennzeichnet.
2. Der Multimeterschalter wird auf den Widerstandswert eingestellt.
3. Berühren Sie die Sonden unter Berücksichtigung der Polarität an den Beinen des Kondensators. Rot zum Plusbein, Schwarz zum Minusbein. Dies ist nur notwendig, wenn Sie mit einem Polargerät arbeiten.

Der Kondensator beginnt sich aufzuladen, wenn die Sonden angeschlossen sind. Der Widerstand wächst auf ein Maximum. Wenn das Multimeter bei den Sonden auf Null quietscht, ist ein Kurzschluss aufgetreten. Wenn auf dem Ziffernblatt sofort der Wert 1 angezeigt wird, liegt ein interner Bruch im Element vor. Solche Kondensatoren gelten als fehlerhaft - ein Kurzschluss und eine Unterbrechung im Inneren des Elements sind nicht behebbar.

Erscheint nach einiger Zeit der Wert 1, gilt das Element als fehlerfrei.

Das Testen eines unpolaren Kondensators ist sogar noch einfacher. Am Multimeter stellen wir die Messung auf Megaohm ein. Nachdem wir die Sonden berührt haben, sehen wir uns die Messwerte an. Wenn sie weniger als 2 MΩ betragen, ist das Teil defekt. Mehr ist richtig. Polarität muss nicht beachtet werden.

Elektrolytisch

Wie der Name schon sagt, sind Elektrolytkondensatoren mit Aluminiumgehäuse zwischen den Platten mit Elektrolyt gefüllt. Die Abmessungen sind sehr unterschiedlich - von Millimetern bis zu mehreren zehn Dezimetern.Technische Eigenschaften können die von unpolaren um 3 Größenordnungen übertreffen und große Werte erreichen - Einheiten von mF.

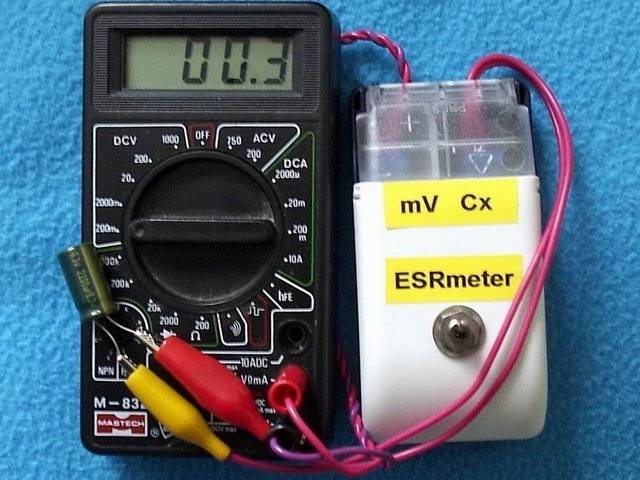

Bei elektrolytischen Modellen tritt ein zusätzlicher Fehler auf, der mit dem ESR (äquivalenter Serienwiderstand) verbunden ist. Dieser Indikator wird auch als ESR abgekürzt. Solche Kondensatoren in Hochfrequenzschaltungen filtern das Trägersignal von parasitären. Es ist jedoch eine EMF-Unterdrückung möglich, die den Pegel stark reduziert und die Rolle eines Widerstands spielt. Dies führt zu einer Überhitzung der Bauteilstruktur.

Was macht ESR aus:

• Widerstand von Platten, Leitungen, Verbindungsknoten;
• Inhomogenität von Dielektrika, Feuchtigkeit, parasitäre Verunreinigungen;
• Elektrolytbeständigkeit durch Veränderung chemischer Parameter beim Erhitzen, Lagern, Trocknen.

In komplexen Schaltungen ist der ESR-Indikator besonders wichtig, wird jedoch nur mit speziellen Geräten gemessen. Einige Handwerker stellen sie selbst her und verwenden sie in Verbindung mit herkömmlichen Multimetern.

Keramik

Zunächst prüfen wir das Gerät visuell. Seien Sie besonders vorsichtig, wenn gebrauchte Teile in der Schaltung verwendet werden. Aber auch neue Keramikmaterialien können defekt sein. Conders mit einem Zusammenbruch sind sofort erkennbar - verdunkelt, geschwollen, ausgebrannt, mit einem rissigen Körper. Solche elektrischen Komponenten werden auch ohne instrumentelle Überprüfung eindeutig abgelehnt - es ist klar, dass sie nicht funktionieren oder die zugewiesenen Parameter nicht ausgeben. Es ist besser, sich der Suche nach den Ursachen von Ausfällen zu widmen. Auch neue Exemplare mit einem Riss in der Hülle sind eine „Zeitbombe“.

Film

Foliengeräte werden in Gleichstromkreisen, Filtern und Standardresonanzkreisen verwendet. Die Hauptstörungen von Geräten mit geringer Leistung:

• Leistungsabfall durch Austrocknung;
• Erhöhung der Leckstromparameter;
• erhöhte Wirkverluste innerhalb der Schaltung;
• Verschluss auf den Platten;
• Kontaktverlust;
• Leiterbruch.

Es ist möglich, die Kapazität eines Kondensators im Testmodus zu messen. Pfeilmodelle reagieren, indem sie den Pfeil mit einem Sprung ablenken und auf Null zurückkehren. Mit einer leichten Abweichung diagnostizieren die Pfeile einen Leckstrom bei niedriger Kapazität.

Der niedrige Wirkungsgrad bei niedrigem Leistungspegel und hohem Leckstrom verhindert die breite Anwendung dieser Kondensatoren und lässt nicht zu, dass ihr volles Potenzial realisiert wird. Daher ist die Verwendung dieser Art von Conder unpraktisch.

Steuertastenblock: Messaufgaben

Es befindet sich direkt unter dem LCD-Bildschirm. Die Namen der Schaltflächen und deren Funktionen sind in einer Tabelle zusammengefasst.

Schaltflächenname	Funktionen
Bereich/Löschen	Umschalten des Bereichs der manuellen Messung / Löschen von Informationen durch Löschen von Daten aus dem Speicher.
Speichern	Speichert die angezeigten Daten im Speicher des Instruments, wobei das Sto-Symbol auf dem Display angezeigt wird. Durch langes Drücken der Taste wird ein Menü zum Einstellen der Optionen für das automatische Speichern geöffnet.
Abrufen	Anzeigen von Daten aus dem Speicher.
Max Min	Bei einmaligem Drücken werden die Minimal- und Maximalwerte des Messwerts angezeigt.Drücken und Halten startet den PeakHold-Modus, der Strom- und Spannungsspitzenwerte berücksichtigt.
halt	Einmaliges Drücken – Halten (Fixieren) der Daten auf dem Bildschirm Zweimaliges Drücken – Zurücksetzen des Messmodus auf die Standardeinstellung (Esc) Drücken und Halten – Wechseln in den Hintergrundbeleuchtungsmodus des Bildschirms
Rel	Schaltet den Modus zum Messen relativer Werte ein.
Hz%	Durch Drücken und Halten wird das Systemeinstellungsmenü aufgerufen – Setup-Modus.Ein einmaliges Drücken schaltet die Frequenzmessmodi mit Arbeitszyklus um und ermöglicht Ihnen auch, die Richtung im Einstellungsmenü auszuwählen.
Ok/Auswählen/V.F.C. (Knopf in blau)	Einmaliges Drücken - die Funktionsauswahl in den Einstellungen wird eingeschaltet (Auswahlmodus). Drücken und halten - Messmodus mit Tiefpassfiltern.
