So führen Sie die Verkabelung in einer Wohnung mit Ihren eigenen Händen vom Schild aus: grundlegende Schemata und Regeln + Installationsschritte

Wo installiere ich eine Schalttafel?

Schalttafel

In keiner Vorschrift ist ein bestimmter Ort für die Montage der Abschirmung angegeben. Nur Sie können es nicht näher als 1 Meter von einer Rohrleitung entfernt installieren - Gasleitung, Fallrohre, Kanalisation, Heizungssystem, Wasserleitung, Sie können nicht einmal Gaszähler in der Nähe platzieren.

Es gibt keine Verbote für den Zweck der Räumlichkeiten, sie haben oft Schilde in Heizräumen - es ist bequem, alle Mitteilungen hier zu sammeln, der Auswahlausschuss wird keine Beschwerden äußern. Wenn die Abschirmung eine hohe Schutzklasse hat, können Sie die Schalttafel in der Nähe der Haustür platzieren.

So bauen Sie mit Ihren eigenen Händen eine Terrasse auf dem Land: eine Vielzahl von Gestaltungsmöglichkeiten, Dekoration und Anordnung (85+ Fotoideen & Video)

Stromversorgungsschema

Schauen Sie sich das Bild im Abschnitt an. Schauen Sie doch einfach einmal vorbei. Lassen Sie uns einige Erklärungen geben. Erstens: kWA - Stromzähler; RCD ist ein Fehlerstromschutzschalter. Zweitens ist die Stromversorgungsschaltung einzeilig.

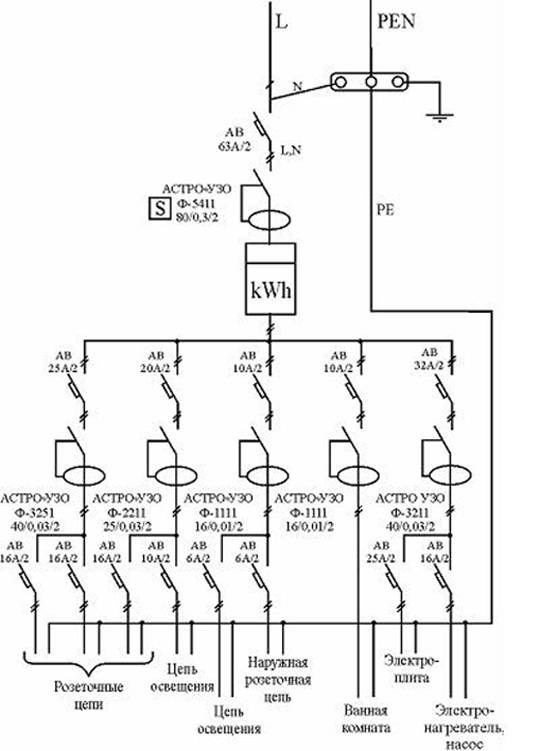

Einliniendiagramm der Stromversorgung der Wohnung

Achten Sie auf die beiden Schrägstriche, die die Aderbezeichnung durchkreuzen. Dies bedeutet, dass im wirklichen Leben zwei Drähte - Phase L und Null N (neutral) - zusammengelegt sind

Der PE-Schutzleiter ist nicht durchgekreuzt, wird also separat geliefert. Wenn der Eingang dreiphasig ist, erscheinen drei Striche auf den Bezeichnungen seiner Drähte. Systeme mit isoliertem Neutralleiter, die im Alltag nicht verwendet werden, berühren sich nicht.

Betrachten Sie nun die Zeichnung genau. Dies ist ein Einleitungs-Stromversorgungsschema für eine Luxuswohnung von 200 m². m. Wenn Sie im Allgemeinen alles verstehen, können Sie Ihr eigenes Stromversorgungsschema zeichnen, auch wenn Sie keine elektrotechnische Ausbildung haben und nicht zeichnen können.

Im schlimmsten Fall erhalten Sie am Ende eine ungeschickte Skizze. Aber seiner Meinung nach kann ein älterer Student, der einen Teilzeitjob sucht, oder ein Elektriker im Ruhestand an einem halben Abend und kostengünstig das richtige Schema zeichnen. Und wenn Sie das Programm einem praktizierenden Spezialisten mit einem anständigen Gehalt anvertrauen, wird es einen hübschen Cent kosten. Der Aufwand wird für Sie dadurch nicht geringer: Schließlich benötigt er die Ausgangsdaten.

Wir denken über die Stromversorgung nach

Die richtige Verkabelung im Haus hängt in erster Linie vom Stromverbrauch ab.In Bauerndörfern geben sie eine Verbrauchsgrenze von 10-20 kW für Wohnungen an, aber in einer Stadtwohnung ist dies unrealistisch: Entweder schlägt die Maschine im Eingang immer aus oder, noch schlimmer, die Hausverkabelung brennt durch. Und in alten Häusern, wo meistens der Austausch von Kabeln erforderlich ist, ist die "Chruschtschow" -Grenze von 1,3 kW festgelegt; an der Grenze - 2 kW.

Allerdings schaltet niemand alles auf einmal ein. Selbst im Sommer, wenn die Klimaanlagen laufen, schalten sie sich zu spät ein. Hier arbeitet der Zufall für den Verbraucher: Mit einer durchschnittlichen Leistungsaufnahme von 4,3 kW hält die Hausinstallation stand. Diese Grenze ist die Grundlage für die Berechnung. Richtig, wenn Sie im Sommer mit dem Waschen oder Bügeln beginnen, müssen Sie die Klimaanlage mit dem Boiler ausschalten, da sonst die Hauptmaschine die gesamte Wohnung abschaltet. Damit müssen Sie sich aber abfinden.

Ohne auf Details der Berechnung einzugehen, geben wir sofort Daten für eine durchschnittliche Stadtwohnung von 40-100 Quadratmetern an. m Gesamtfläche:

• Die Hauptmaschine - von 25 bis 32 A, je nach Bereich. Für die Peniblen: Der aktuelle Sicherheitsfaktor liegt bei 1,3-1,5. In Mehrfamilienhäusern ist es unmöglich, 2 zu geben: Die allgemeine Verkabelung ist „verkümmert“.
• Wohnung RCD - 50 A 30 μA Unsymmetrie.
• Küche - zwei Verdrahtungszweige von 4 Quadratmetern. Millimeter; auf jedem - ein Automat für 25 A und ein RCD von 30 A 30 μA. Waschen des Badezimmers - aus der Küche; nicht im Diagramm angegeben, siehe unten.
• Klimaanlage - ein Zweig von 2,5 mm²; automatisch - 16 A, RCD - 20 A 30 μA.
• Steckdosenstromkreise und Beleuchtungsstromkreise - einer und der andere in jedem Zimmer, mit Ausnahme des Badezimmers und des Badezimmers; in ihnen - nur Beleuchtung; Das Badezimmer muss noch besprochen werden. Der Querschnitt der Prodods beträgt 2,5 mm²; automatische Abschaltung ist nicht erforderlich, die allgemeine Wohnung ist genug.

Das ist der gesamte Quellcode für eine einzeilige Stromversorgungsschaltung für eine Wohnung. Sie können zeichnen.

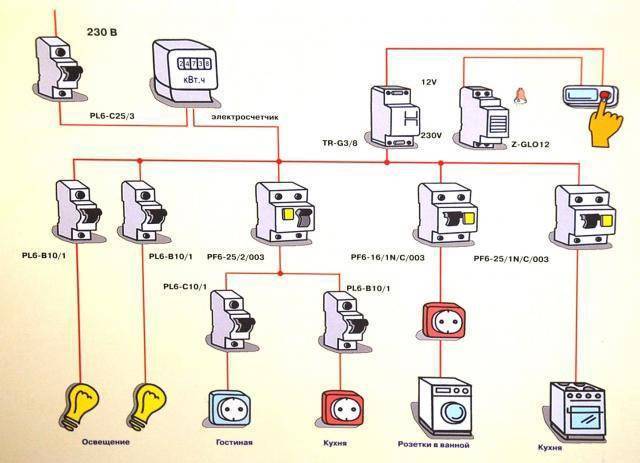

Abbildung: Grafische Diagramme für „Sichtbarkeit“:

Wir zeichnen ein Diagramm

Als Grundlage können Sie das angegebene Diagramm nehmen. Seine Oberseite vom Ausgang des Zählers bleibt unverändert, Sie müssen nur die numerischen Daten ändern. Die Marke des RCD spielt keine Rolle: Wenn Sie am Ende andere anstelle von ASTRO-RCD einsetzen, verletzt dies nichts.

Im Zweifelsfall bezüglich der Bezeichnungen siehe Anhang zum PUE (Regeln für die Installation elektrischer Anlagen von Verbrauchern) oder GOST 2.755-87 (CT SEV 5720-86). Behalten Sie einfach die GOST-Nummer im Auge: Aus irgendeinem Grund tauchen in der Suche viele Links zu GOST 2.721-74 und sogar GOST 7624-55 auf, die jetzt nicht nützlicher sind als der Moralkodex des Erbauers des Kommunismus. die von Leonid Iljitsch, einem lieben Genossen und unvergessenen Generalsekretär, persönlich herausgegeben wurde.

Beachten Sie beim Zeichnen eines Diagramms die Abmessungen der Symbole der Elemente: Ihre Skalierung ist nicht zulässig. Wenn z. B. ein elektrischer Kondensator durch zwei parallele Linien von 0,5 mm Dicke und 10 mm Länge im Abstand von 2 mm voneinander angezeigt wird, dann ist das so, auch wenn er allein auf einem Zeichenblatt A0 steht.

Installation der Verkabelung in der Wohnung - was müssen Sie beachten?

Bevor Sie die elektrischen Leitungen in der Wohnung anschließen, müssen Sie einige wichtige vorbereitende Schritte unternehmen. Wir haben also bereits über das Design und das Zeichnen der Schaltung gesprochen - ein sehr wichtiger Schritt, von dem die Qualität der Installation abhängt. Der nächste Schritt ist die Implementierung des Markups im Schaltplan, entlang dessen die Drähte verlegt und eine temporäre Abschirmung installiert werden.

Es ist wünschenswert, die Arbeit mit dem Verlegen des Hauptkabelbündels, seiner Abzweigungen und dem Anzeigen ihrer Abbiegungen zu beginnen. Vergessen Sie nicht, dass die Kabelführung vertikal oder horizontal sein muss. Zeichnen Sie nach Abschluss ein Diagramm, das Sie für die Hauptarbeit benötigen.Danach müssen wir Werkzeuge und andere Baugeräte kaufen (wir wählen sie basierend auf dem Material der Wände und anderer Oberflächen aus):

• Schleifmaschine zum Bearbeiten von Beton- und Ziegeloberflächen;
• Montagemeißel - geeignet für Arbeiten mit Schaumstoffblöcken und Gips.

Dieses Werkzeug wird benötigt, um beim Verlegen von Kabeln Aussparungen in Wänden und anderen Oberflächen zu erstellen. Als nächstes fahren wir mit der Vorbereitung der elektrischen Verkabelung fort - Kabel schneiden. Vergessen Sie beim Zuschneiden auf die benötigte Länge nicht, ca. 15 cm Kabelreserve zum Verbinden der Kabel untereinander zu lassen. Als nächstes müssen Sie eine Mischung zum Einbetten vorbereiten, die in ihren Eigenschaften der ähnelt, die zur Dekoration auf die Wände aufgetragen wird. Es wird benötigt, um die Drähte im Blitz zu befestigen und die Oberfläche zu nivellieren. Nachdem wir die Lösung vorbereitet haben, tragen wir sie auf die Wände auf und warten, bis die Mischung etwas getrocknet ist, und nivellieren dann die Unregelmäßigkeiten mit einer Schaumreibe.

Wo fange ich an, die Verkabelung zu ersetzen?

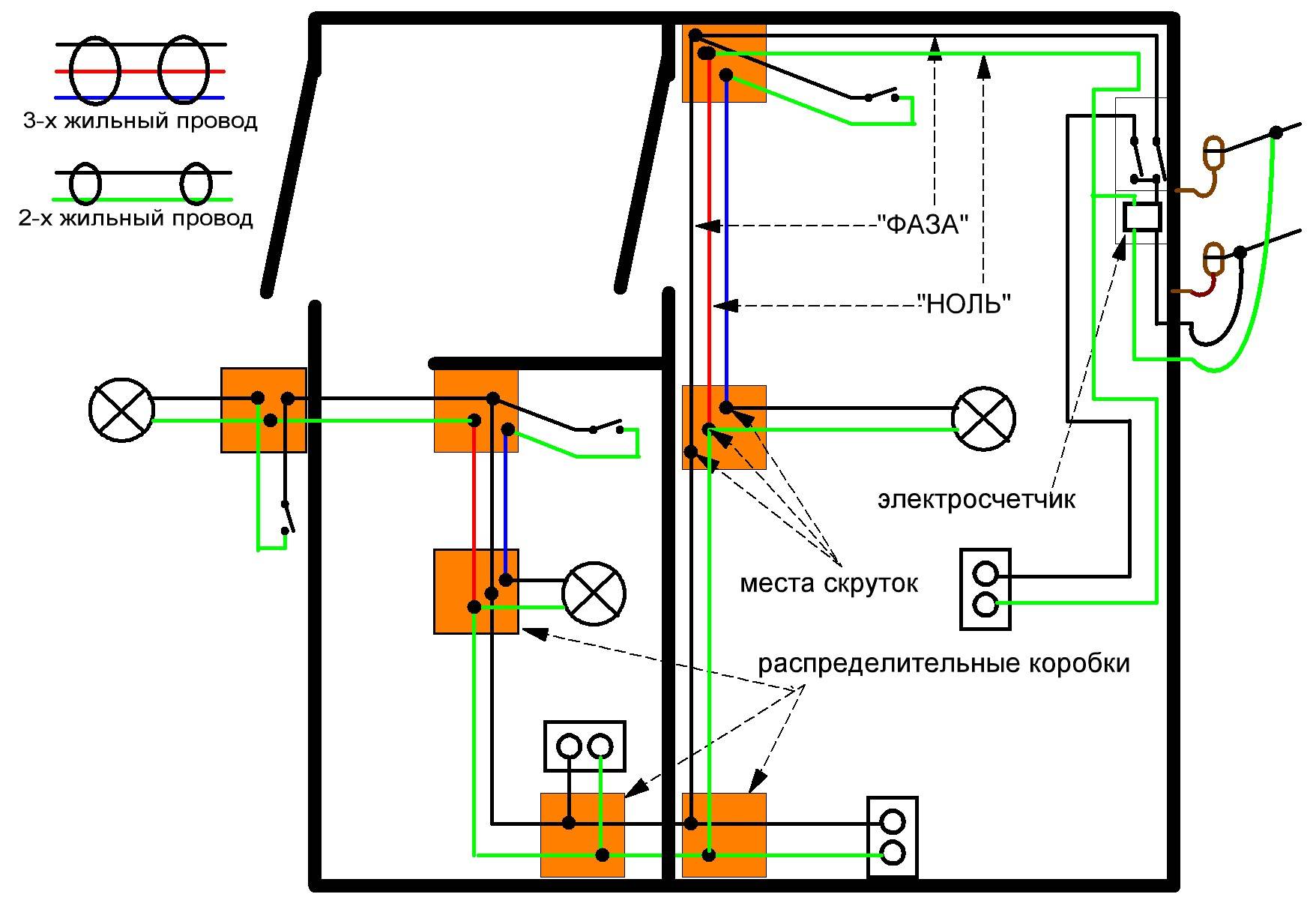

Strukturdiagramm der elektrischen Verkabelung der Wohnung

In der Vorbereitungsphase wird ein Plan für eine neue Verkabelung in einer Zweizimmerwohnung erstellt. Es wird im BTI und Energosbyt koordiniert. Zur Vorbereitung gehört auch:

1. Sichtprüfung der Leitung auf sichtbare Beschädigungen.
2. Erstellen einer Zeichnung mit den elektrischen Systemen des gesamten Hauses.
3. Kauf von Verbrauchsmaterialien - Steckdosen, Kabel, Schalter, Boxen.
4. Suchen Sie nach den richtigen Werkzeugen - Locher, Schleifer, Anzeiger, Seitenschneider, Wasserwaage, Laterne, Montagemesser, Zange, Lötkolben, Gewebe-Isolierband.

Kaufen Sie einen Draht mit Zulagen, nachdem Sie die Länge der Route gemessen haben.

Leistungsberechnung

Ungefähre Leistung verschiedener Elektrogeräte

Der Elektriker muss ersetzt werden, damit es in Zukunft zu keinen Ausfällen und Überspannungen des Netzes kommt. Die Leistung der Leitung wird unter Berücksichtigung aller elektrischen Geräte ausgewählt und hängt vom Kabelquerschnitt ab. Sie müssen mehrere Berechnungen durchführen:

1. Summieren Sie die Kapazitäten aller an das Stromnetz angeschlossenen Geräte.
2. Fügen Sie +100 W pro Leuchte hinzu.
3. Teilen Sie die Summe durch 220.

Wenn das Ergebnis 12-15 ist, darf ein Kabel mit einem Querschnitt von 1,5 mm2 verwendet werden. Für eine Wohnung mit Standardlayout reicht dies aus.

Wenn die Leitung stark belastet ist, darf der Kabelquerschnitt erhöht werden, um die Kommunikation in einem Zweidraht- oder Dreidrahtschema auszustatten.

Energieschema der Wohnung

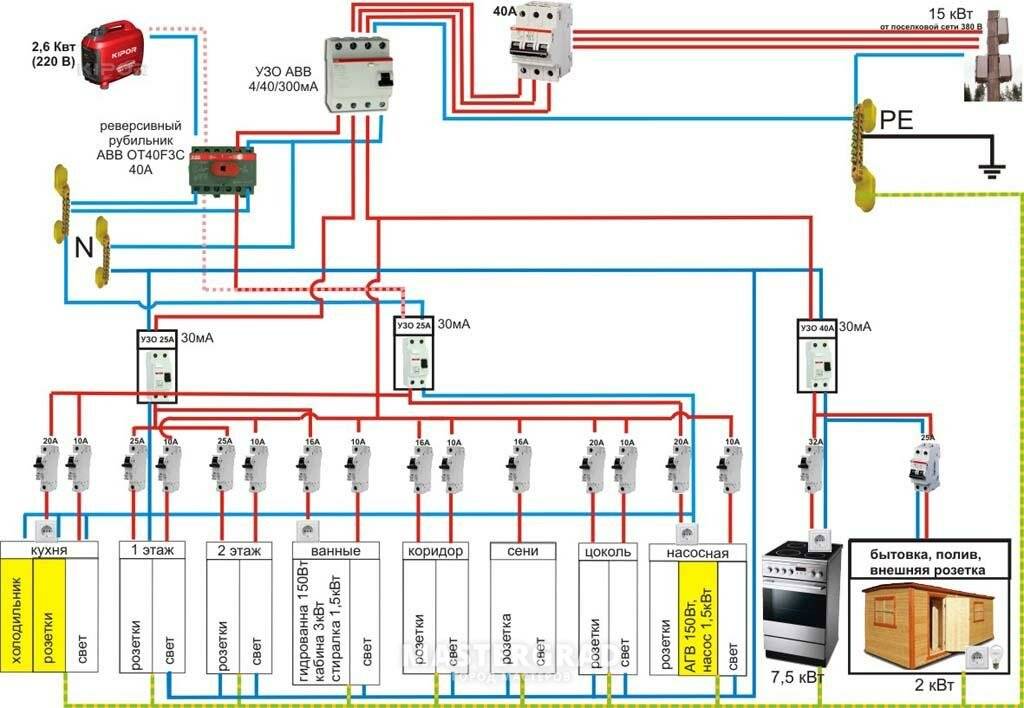

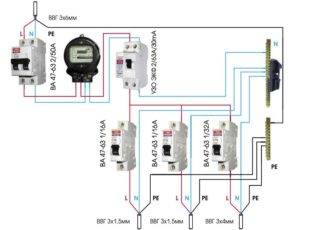

Das Stromversorgungsschema der Wohnung über den RCD

In alten Häusern gibt es auf jeder Etage eine Schalttafel mit einem Zähler, einem Paketschalter und Leistungsschaltern. Wenn in einer Zweizimmerwohnung ein Schaltplan entworfen wird, lohnt es sich daher, einen unabhängigen Strom- und Beleuchtungskreis zu erstellen und die Haupt- und Nebenzweige zu planen. In Chruschtschow sind folgende Verbindungsmöglichkeiten erlaubt:

• Parallel - Energie wird dem Verbraucher von der Stromquelle über eine eigene Leitung zugeführt. Ein dreiadriges Kabel wird an ein einphasiges Gerät angeschlossen, ein fünfadriges Kabel mit Adern der Phasen A, B, C, Null und Erde wird an ein dreiphasiges Gerät angeschlossen. Ein solches Schema sieht die Organisation einer eigenen Leitung für jeden Verbraucher und die Installation eines einzelnen RCD vor.
• Seriell - Ein Kabel wird von einer Stromquelle gezogen und der Verbraucher in einer bestimmten Entfernung daran angeschlossen. Um das Schema umzusetzen, benötigen Sie einen Draht mit großem Querschnitt und Blitze in den Wänden. Die Energiequelle wird ein Generator sein, der einen Nennwert von 220 V liefert.Um Geld zu sparen, können Sie das elektrische Kabel von der Abschirmung zu einem bestimmten Verbraucher strecken.
• Reihenparallel - Das Schema wird in den meisten Wohnungen verwendet. Die Anschlussdose ist für Verbraucher gruppiert nach Art (Heizkessel, Steckdosen, Licht) oder Standort (Küche, Schlafzimmer, Bad) konzipiert.

Die Wahl der elektrischen Kabel nach den Regeln

Moderne Sicherheitsanforderungen, kein Ultimatum, empfehlen die Verkabelung in Wohngebäuden NICHT mit Drähten, sondern mit Elektrokabeln.

Ein Draht ist ein elektrisch leitender Leiter aus Kupfer oder Aluminium, der mit einer Isolierschicht umhüllt ist.

Ein Kabel besteht aus mehreren Drähten, die werkseitig zu einem Bündel verdrillt und mit einer oder zwei Sojabohnen einer gemeinsamen Isolierhülle bedeckt sind.

Für die Verkabelung von Wohnungen werden empfohlen:

• VVGng- oder NYUM-Kabel für verdeckte oder offene Verkabelung;
• PVA-Kabel, nur zum Anschluss mobiler Haushaltsgeräte an Steckdosen oder Stromversorgung.

Andere Drähte vom Typ PUNP sind aufgrund des Fehlens eines einzigen GOST für ihre Herstellung und infolgedessen geringer Qualität verboten.

• Der Querschnitt der Kabeladern für eine Wohnung (Haus) ist sehr einfach zu wählen:
• Für die Beleuchtung wählen wir Kabel mit einem Querschnitt von 2 × 1,5 mm;
• Für Steckdosen Kabel mit einem Querschnitt von 3 × 2,5 mm (Kabel mit Erdung);
• Bei einem Elektroherd sind die Kabel 3 × 4 mm, seltener 3 × 6 m. Es hängt alles von der Leistung des Ofens ab.

Wichtig! Wenn Sie elektrische Leitungen reparieren, die mit Aluminiumkabeln (Drähten) hergestellt wurden, müssen Sie für Reparaturen Aluminiumdrähte (Kabel) verwenden. Neue elektrische Leitungen sowie zusätzliche Steckdosen und Beleuchtung sollten mit Kupferelektrokabeln verlegt werden.

Der Anschluss von Kupfer- und Aluminiumleitern sollte nur über Anschlussklemmen erfolgen, die eine Berührung von Kupfer und Aluminium nicht zulassen

Neue elektrische Leitungen sowie zusätzliche Steckdosen und Beleuchtung sollten mit Kupferelektrokabeln verlegt werden. Der Anschluss von Kupfer- und Aluminiumleitern sollte nur über Anschlussklemmen erfolgen, die eine Berührung von Kupfer und Aluminium nicht zulassen.

Do-it-yourself-Verkabelung

Wenn die vorläufigen Berechnungen korrekt durchgeführt wurden und der zukünftige Schaltplan korrekt erstellt wurde, treten keine Installationsprobleme auf. Die Hauptsache ist, Sicherheitsvorkehrungen zu beachten.

Die erste Arbeitsphase ist das Markup. Die Kabelverlegelinie wird mit einem hellen Marker direkt an den Wänden/Decke und streng nach Schema gezeichnet. Alle notwendigen Notizen werden gemacht - die Lage von Steckdosen, Schaltern, Lampen, Geräten, einer Abschaltzentrale (SchO).

Stufe zwei - Wandblitz (Tiefe des Blitzes beträgt ca. 20 mm, die Breite entspricht der Breite des zu verlegenden Kabels), wenn die Verkabelung verborgen ist. Oder die Drähte sind offen verlegt.

Für die Ausrüstung werden alle Löcher mit einem Perforator ("Kronen" -Düse) hergestellt. In den Ecken der Räumlichkeiten sind zwangsläufig Durchgangslöcher für den Kabelübergang angebracht.

An der Decke kann das Kabel direkt an den Decken befestigt oder in ihren Hohlräumen versteckt werden (mit der Gestaltung von Eingangs- / Ausgangslöchern) und dann alles mit einer dekorativen Decke schließen.

Die schrittweise Installation der elektrischen Verkabelung nach allen vorbereitenden Maßnahmen ist wie folgt:

1. Zuerst wird der SCW installiert und der RCD daran angeschlossen (Erdungsklemmen befinden sich in der Standardabschirmung unten, Nullklemmen oben und Automaten werden dazwischen installiert).
2. Weiter innen beginnt das Kabel, verbindet sich aber nicht. Bitte beachten Sie, dass nur eine Elektrofachkraft mit entsprechender Berufsqualifikation und Zulassungsbescheinigung dieses Kabel anschließen darf.
3. Das Eingangskabel zum SC wird wie folgt angeschlossen:
   • der blaue Draht ist an Null angeschlossen;
   • weißer Draht - zum oberen Kontakt des RCD (dh zur Phase);
   • gelb mit grünem Streifen, der Draht ist mit Masse verbunden.

Die Maschinen werden von oben mit einem weißen Schaltdraht oder einem speziellen Werksbus in Reihe geschaltet.

Wichtig: Beachten Sie unbedingt die Markierungen und Begleitmarken des Kabelherstellers - die Farben können von den oben angegebenen abweichen. Und jetzt, wo alles benötigt und angeschlossen werden kann, geht es direkt an die Verkabelung

Und jetzt, wo alles benötigt und angeschlossen werden kann, geht es direkt an die Verkabelung.

Montagemöglichkeit öffnen

Offene Verdrahtung ist in Reihe montiert:

• gemäß den Markierungen werden Kästen oder Kabelkanäle befestigt (auf selbstschneidenden Schrauben, 5-10 cm vom Rand entfernt, Stufe 50 cm);
• Anschlussdosen, Schalter, Steckdosen sind installiert;
• ein Kabel wird von den Steckdosen zur Schaltanlage verlegt (von den Anschlusspunkten der VVG - 3 * 2,5 Drähte);
• VVG (3 * 1,5 Kabel) wird von Glühlampen und Schaltern zum Verteilerkasten geführt.
• in Abzweigdosen werden die Adern je nach Farbe mit Klemmen oder WAGO-Klemmen verbunden.

Unterputzverdrahtung

Der Unterschied zwischen versteckter und offener Verdrahtung besteht darin, dass der Draht in der ersten Version entlang spezieller Wellen in vorgefertigten Blitzen platziert wird. Diese Methode ermöglicht den Austausch/die Reparatur von Kabeln, ohne das Finish ernsthaft zu beeinträchtigen. In diesem Fall werden Abzweigdosen und Steckdosen in speziell angefertigten Nischen platziert.

Um die Verkabelung abzudichten, können Sie Gipsspachtel verwenden, und nach der Installation werden die Blitze der versteckten elektrischen Verkabelung verputzt.

Elektrische Verkabelung in einem Privathaus

In einem Privathaus oder Landhaus erfordert das Design eines Elektrokabels besondere Sicherheitsmaßnahmen. Schließlich können solche Strukturen aus Holz bestehen. Und die Verkabelung in ihnen muss unter Berücksichtigung der folgenden Anforderungen montiert werden:

• die Verwendung von Kabeln mit perfekter Isolierung und selbstverlöschenden Drähten;
• die Verwendung von ausschließlich metallischen Verteiler- und Installationsdosen;
• obligatorische Abdichtung aller Verbindungen;
• Vermeidung des Kontakts offener Kabel mit Wänden und Decken (unbedingt Porzellanisolatoren verwenden);
• Versteckte Verkabelung nur durch Kupferrohre und Stahldrähte aufrechterhalten, immer mit Erdung;
• Einbau von Kunststoffsicken und Kästen in Putz.

Und um die Sicherheit von Holzhäusern zu erhöhen, empfehlen Experten, in solchen Häusern einen RCD zu installieren - ein Differentialrelais, das sofort auf einen möglichen Leckstrom oder Kurzschluss reagiert, indem es die Maschine „ausschaltet“.

DIY-Verkabelung

Zu den modernen Bautrends gehören versteckte Verkabelungen. Es kann in speziell in den Wänden angebrachte Rillen verlegt werden - Blitze. Nach dem Verlegen und Befestigen der Kabel werden sie im Vergleich zur Oberfläche der restlichen Wand mit Kitt bedeckt. Wenn die errichteten Wände dann mit Plattenmaterialien ausgekleidet werden - Trockenbau, GVL usw. - werden keine Blitze benötigt. Die Kabel werden in den Spalt zwischen Wand und Abschluss verlegt, in diesem Fall jedoch nur in Wellhülsen. Der Mantel mit verlegten Kabeln wird mit Schellen an den Strukturelementen befestigt.

Wie sollte die interne Verkabelung verlegt werden?In einem Privathaus müssen Sie beim Arrangieren mit Ihren eigenen Händen alle Regeln befolgen

Beim Verlegen müssen Sie daran denken, dass die interne Verkabelung eines Privathauses gemäß allen Regeln und Empfehlungen erfolgt. Nur so ist die Sicherheit gewährleistet. Die Grundregeln sind:

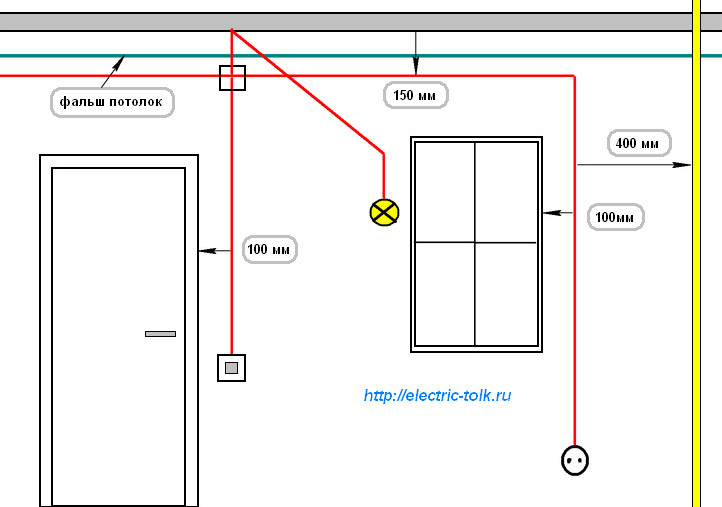

• Verdrahtung nur vertikal und horizontal, keine abgerundeten Ecken oder abgeschrägte Strecken;
• alle Anschlüsse müssen in Montageverteilerdosen erfolgen;

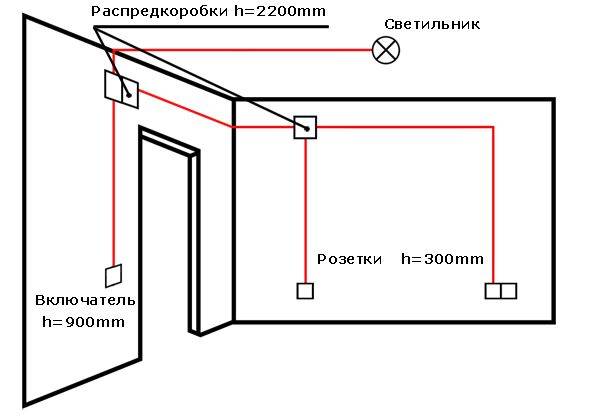

• horizontale Übergänge müssen mindestens 2,5 Meter hoch sein, von dort geht das Kabel nach unten zur Steckdose oder zum Schalter.

Ein detaillierter Routenplan, ähnlich wie auf dem Foto oben, muss hinterlegt werden. Es wird sich bei der Reparatur oder Modernisierung der Verkabelung als nützlich erweisen. Sie müssen sich bei ihm erkundigen, ob Sie irgendwo in der Nähe einen Graben graben oder ein Loch bohren oder einen Nagel einschlagen müssen. Die Hauptaufgabe besteht darin, nicht in das Kabel zu gelangen.

Drahtverbindungsmethoden

Ein großer Prozentsatz der Verkabelungsprobleme ist auf schlechte Kabelverbindungen zurückzuführen. Sie können auf verschiedene Arten erfolgen:

• Verdrehen. Nur homogene Metalle oder solche, die keine chemische Reaktion eingehen, können sich auf diese Weise verbinden. Es ist unmöglich, Kupfer und Aluminium kategorisch zu verdrehen. In anderen Fällen muss die Länge der blanken Leiter mindestens 40 mm betragen. Zwei Drähte werden so fest wie möglich miteinander verbunden, die Windungen werden nebeneinander gestapelt. Von oben wird der Anschluss mit Isolierband umwickelt und/oder mit einem Schrumpfschlauch verpackt. Wenn Sie möchten, dass der Kontakt 100%ig ist und die Verluste minimal sind, seien Sie nicht zu faul, den Twist zu löten. Im Allgemeinen gilt diese Art der Kabelverbindung nach modernen Standards als unzuverlässig.
  Die Regeln für die Installation elektrischer Leitungen in einem privaten Ohm verbieten es, die Wände zu verdrehen (zumauern).
• Anschluss über Klemmkasten mit Schraubklemmen. In das Gehäuse aus hitzebeständigem Kunststoff sind Metallklemmen eingelötet, die mit Schrauben festgezogen werden. Der abisolierte Leiter wird mit einem Schraubendreher in die mit einer Schraube fixierte Buchse eingeführt. Diese Art der Verbindung ist die zuverlässigste.
  Das Anschließen elektrischer Leitungen mit Klemmkästen ist schnell, bequem, zuverlässig und sicher
• Verbindungsblöcke mit Federn. Bei diesen Geräten wird der Kontakt durch eine Feder bereitgestellt. In die Buchse wird ein blanker Leiter eingeführt, der durch eine Feder geklemmt wird.

Und dennoch sind Schweißen und Löten die zuverlässigsten Verbindungsmethoden. Wenn die Verbindung so hergestellt werden kann, können wir davon ausgehen, dass Sie keine Probleme haben werden. Zumindest mit Verbindungen.

Die Installation von elektrischen Leitungen in einem Haus zum Selbermachen erfordert eine sorgfältige Erfüllung aller Anforderungen. Dies ist eine Garantie für Ihre Privatsphäre und die Sicherheit Ihres Privateigentums.

Nachdem die Leitungen von der Maschine bis zum Anschlusspunkt der Steckdose oder des Schalters verlegt sind, werden sie mit einem Tester auf Unversehrtheit geprüft - die Adern klingeln untereinander, prüfen die Unversehrtheit der Leiter, und jede einzeln auf Masse - das wird überprüft Die Isolierung ist nirgendwo beschädigt. Wenn das Kabel nicht beschädigt ist, fahren Sie mit der Installation der Steckdose oder des Schalters fort. Nachdem sie verbunden sind, überprüfen sie es erneut mit einem Tester. Dann können sie auf der entsprechenden Maschine gestartet werden. Darüber hinaus ist es ratsam, die Maschine sofort zu signieren: Sie wird einfacher zu navigieren sein.

Nachdem sie die elektrische Verkabelung im ganzen Haus fertiggestellt und alles selbst überprüft haben, rufen sie die Spezialisten des Elektrolabors an. Sie prüfen den Zustand von Leitern und Isolierungen, messen Erdung und Nullpunkt und stellen Ihnen anhand der Ergebnisse einen Prüfbericht (Protokoll) aus.Ohne diese erhalten Sie keine Inbetriebnahmegenehmigung.

Auswahl der Elektroinstallationsausrüstung

Bevor Sie mit der Installation beginnen, müssen Sie die Schalttafel selbst und alle elektrischen Installationen und Geräte kaufen, die ihren Inhalt ausmachen. Es sollte berücksichtigt werden, dass jeder Artikel eine bestimmte Anzahl von Montageplätzen auf einer DIN-Schiene belegt - einer 3,5 cm breiten Metallstange.Eine oder mehrere DIN-Schienen können sich in einer Box befinden.

Unter einem "Montageplatz" wird ein Segment auf einem Profil mit einer Länge von 1,75 cm berücksichtigt - ein Modul. Der Pass der Schalttafel muss angeben, für wie viele Module sie ausgelegt ist.

Drei Geräte sind auf einer DIN-Schiene befestigt: Die ersten beiden belegen jeweils 3 Module, das dritte - ein Modul. Es wird nicht empfohlen, Platz zwischen Geräten in der Nähe zu lassen, um Platz zu sparen.

Bevor Sie einen Schild auswählen, addieren Sie die Anzahl aller Module und fügen Sie dann einige Stellen zu der resultierenden Menge hinzu, die sich in Zukunft als nützlich erweisen könnte. Lassen Sie uns zum Beispiel berechnen, welche Box für eine 1-Zimmer-Wohnung benötigt wird.

Gemäß dem Schema bestimmen wir, wie viele Module jedes ihrer Geräte belegt: eine 4-polige Maschine am Eingang - 4 Stellen, ein Zähler - 6, RCBO - 2 x 2, Maschinen - 4. Das Ergebnis sind 18 Module

Für 18-20 Sitzplätze ist eine Schalttafel mit 24 Modulen geeignet. Wenn die Wohnung jedoch groß ist und in Zukunft geplant ist, neue Geräte zu kaufen, eine Fußbodenheizung zu installieren oder die Verkabelung durch Austausch zu reparieren, ist es besser, eine Box für 36 Sitzplätze zu kaufen.

Wenn Sie die weitere Arbeit vereinfachen, den Netzwerkschutz maximal und die Position der Module bequem machen möchten, versuchen Sie, einen Schild mit einem vollständigen Satz zu wählen, und dies sind:

• Wechselrahmen mit DIN-Schienen;
• Eingangslöcher und Halter zum Befestigen von Kabeln;
• zwei Reifen, Arbeits- und Schutznull - mit Ständern und Installationsplätzen;
• ein Satz Befestigungselemente für die Montage;
• Drahtorganisatoren.

Schilde sind aus Metall und Kunststoff, eingebaut und klappbar.

Mal sehen, wie sie sich grundlegend unterscheiden.

Erfahrene Elektriker empfehlen, mit einem Geschäft zu arbeiten. Die Vorteile des Kaufs bei einem großen Lieferanten sind ein großes Warensortiment und die Garantie, Originalprodukte zu erhalten, keine Fälschungen. Daher ist es besser, sowohl die Abschirmung als auch den Rest der Elektroinstallationsprodukte an einem Ort zu kaufen.

Neben Zähler und Schutzeinrichtungen benötigen Sie:

• Kämme für mehrere Pole mit Endkappen - zum Verbinden von Modulen untereinander, vereinfachen die Installation und sparen Platz;
• 2-3 Meter Kabel PV1 mit einem Querschnitt wie dem des Eingangskabels und Farbcodierung der Isolierung;
• Nullreifen oder Kreuzmodule für Gruppen-RCDs;
• Klemmen und Kabelbinder zum Organisieren von Leitern;
• Begrenzer für DIN-Schienen;
• Stubs zum Abdecken leerer Sitze.

Wenn es die finanziellen Möglichkeiten zulassen, ist es besser, Geräte von einem vertrauenswürdigen Hersteller auszuwählen - Hager, ABB, Legrand, Schneider Electric. Geräte der gleichen Marke sind einfacher zu montieren und der Schild sieht viel ästhetischer aus.

Erstellen eines Schaltplans

Machen wir gleich eine Reservierung: Wir sprechen von einem einphasigen Netz mit einer Spannung von 220 Volt, das bereits an ein Privathaus mit einer Fläche von 100-150 m² oder eine Wohnung angeschlossen ist. Spezialisierte Organisationen beschäftigen sich mit der Planung und Installation von dreiphasigen 380-V-Stromnetzen für große Landhäuser.In diesem Fall ist es nicht sinnvoll, die elektrische Verkabelung selbst zu übernehmen, da die Verwaltungsgesellschaft ohne ein Stromversorgungsprojekt und eine vereinbarte Ausführungsdokumentation keinen Anschluss an ihre Kommunikation zulässt.

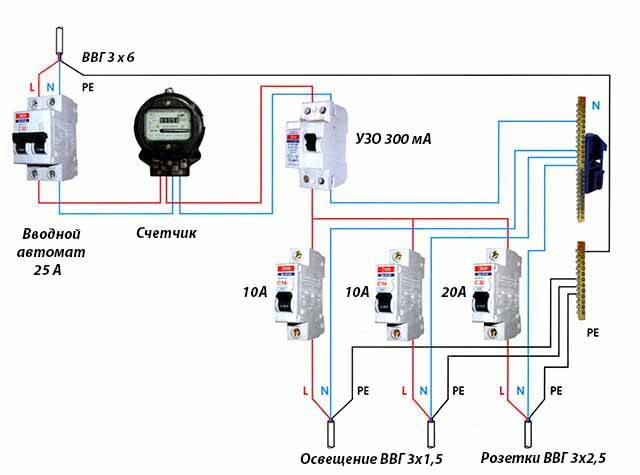

Der oben gezeigte typische Schaltplan für ein Wohngebäude enthält also die folgenden Elemente (ab Kabeleinführung):

• Einführungsschutzschalter mit einem Nennwert von 25 Ampere;
• Stromzähler (vorzugsweise Mehrtarif);
• Fehlerstromschutzschalter - RCD, ausgelegt für einen Auslösestrom von 300 mA;
• 20 A Differentialmaschine, ausgelöst bei einem Leckstrom von 30 mA, - zum Schutz des Steckdosennetzes;
• automatische Schalter mit einem Nennwert von 10 A für die Beleuchtung (die Anzahl hängt von der Anzahl der Leitungen zu den Lampen ab);
• ein Schaltschrank, der mit einem Null- und Erdungsbus sowie DIN-Schienen zur Montage von Automaten und RCDs ausgestattet ist:
• Kabelleitungen mit Anschlusskästen, die zu Steckdosen zum Anschluss von Haushaltsgeräten und Beleuchtungskörpern führen.

Der funktionale Zweck der aufgelisteten Elemente ist wie folgt. Leitungsschutzschalter schützen Abzweige oder die Anlage als Ganzes vor Kurzschluss, RCD schützt Sie vor elektrischem Schlag und eine Differenzialmaschine vereint diese beiden Funktionen. Letztere müssen an jeder Stromleitung installiert werden. Um elektrische Haushaltsgeräte vor Überspannungen zu schützen, können Sie den Stromkreis mit einem Schutzrelais ergänzen, das nach dem Haupt-RCD installiert ist, wie der Master im Video davon erzählt:

Um ein vollständiges Elektrifizierungsschema zu erstellen, müssen Sie einen Hausplan von Hand zeichnen und Beleuchtungskörper mit Steckdosen darauf platzieren.Geben Sie die Position der Schalttafel an und verteilen Sie die Verkabelung von dort entlang der Wände, wobei Sie jedes Paar (Phase und Null) mit einer Linie markieren, wie es Elektriker tun (sogenanntes Einliniendiagramm). Ein Beispiel für eine solche Skizze ist im Bild dargestellt.

Aktionsplan

Die Verkabelung in einem Privathaus erfolgt vor Beginn der Abschlussarbeiten. Die Kiste des Hauses ist ausgefahren, Wände und Dach sind fertig - es ist Zeit, mit der Arbeit zu beginnen. Die Reihenfolge der Aktionen ist wie folgt:

• Bestimmung der Art des Eingangs - einphasig (220 V) oder dreiphasig (380 V).
• Entwicklung des Schemas, Berechnung der Kapazität der geplanten Ausrüstung, Einreichung der Unterlagen und Erhalt des Projekts. Hier muss gesagt werden, dass sie unter den technischen Bedingungen nicht immer die von Ihnen angegebene Leistung bestimmen, höchstwahrscheinlich werden sie nicht mehr als 5 kW zuweisen.
• Auswahl von Komponenten und Zubehör, Kauf eines Zählers, Automaten, Kabel usw.

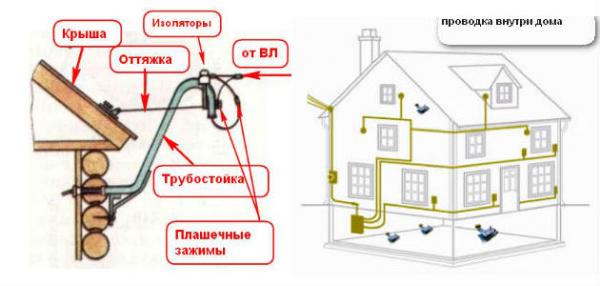

• Elektriker vom Mast ins Haus betreten. Es wird von einer spezialisierten Organisation durchgeführt, Sie müssen sich für den Typ entscheiden - Luft oder U-Bahn, eine Eingabemaschine und einen Zähler an der richtigen Stelle installieren.
• Installieren Sie einen Schild, bringen Sie Strom ins Haus.
• Kabel im Haus verlegen, Steckdosen anschließen, Schalter.
• Masseschleifengerät und seine Verbindung.
• Testen des Systems und Erhalten einer Handlung.
• Elektrischer Anschluss und Betrieb.

Dies ist nur ein allgemeiner Plan, jeder Fall hat seine eigenen Nuancen und Merkmale, aber Sie müssen damit beginnen, die technischen Bedingungen für den Anschluss an das Stromnetz und das Projekt zu erhalten. Dazu müssen Sie sich für die Art des Eingangs und den geplanten Stromverbrauch entscheiden. Zu bedenken ist, dass die Erstellung der Unterlagen bis zu sechs Monate dauern kann, reichen Sie diese also besser schon vor Baubeginn ein: Zwei Jahre sind gegeben, um die technischen Voraussetzungen zu erfüllen.In dieser Zeit können Sie sicher die Wand austreiben, auf der Sie die Maschine und die Theke aufstellen können.

Warum einen Querschnitt definieren?

Erstens, wenn der Draht zu klein ist, kann er einer großen Verbrauchslast nicht standhalten.

Es wird sich häufig aufheizen, was zu Folgendem führt:

• Verschlechterung der Isolierung.
• Beschädigung der Kontakte an den Klemmen.

Dies erhöht zeitweise das Risiko eines Kurzschlusses.

Außerdem wissen nicht viele Menschen, dass sich Drähte, die sich im Querschnitt unterscheiden, auch im Preis unterscheiden. Daher sollte die Berechnung durchgeführt werden, um für Material mit übermäßigen Parametern nicht zu viel zu bezahlen.

Es ist wichtig, nicht zu vergessen, dass die Drähte auch einen unterschiedlichen Zweck haben, aber das ist leicht herauszufinden, wenn Sie das richtige Farblayout kennen. Es ist in der folgenden Tabelle dargestellt.

Sie ist in der folgenden Tabelle angegeben.

Drahtfarbe	Zweck
Gestreift, gelbgrün	Null Schutzleiter (Erdung)
Blau	Null Arbeitsleiter
Schwarz, Rot, Braun und alle anderen Farben, die sich von den vorherigen unterscheiden.	Phasenleiter

Einen Plan erstellen und ein Projekt erhalten

Jetzt können Sie einen Plan für die Verkabelung und Installation von Steckdosen im Haus erstellen. Verwenden Sie dazu den Gebäudeplan auf einer Skala, markieren Sie darauf, wo sich die Geräte befinden sollen, überlegen Sie sich, an welchen Stellen Schalter und Steckdosen installiert werden. Es ist notwendig, die Installationsorte von massiven Möbeln nicht zu vergessen, damit Schalter und Steckdosen nicht abgedeckt werden.

Schaltplan im Haus

Auf dem Plan müssen alle notwendigen Beleuchtungskörper vermerkt werden. Einige erfordern die Installation von Schaltern, andere benötigen eigene Steckdosen. Danach müssen Sie darüber nachdenken, was Sie möglicherweise noch in jedem Raum unterbringen müssen.

Zum Beispiel: In der Küche gibt es viele verschiedene Geräte, die ständig angeschlossen sind, sie brauchen ihre eigenen Steckdosen. Möglicherweise müssen Sie jedoch gelegentlich andere elektrische Geräte verwenden. Alle diese Daten sind auf dem Plan angegeben und die bequemste Platzierung der Einschlusspunkte wird berechnet.

Primel: Beschreibung, Sorten für den Eigenanbau aus Samen, Einhaltung der Anbau- und Pflegeregeln (50+ Fotos & Videos) + Bewertungen

Schlussfolgerungen und nützliches Video zum Thema

Für vollständigere Informationen zur Installation der elektrischen Verkabelung im Bereich der Wohnung wird empfohlen, sich die Videobeschreibung der Prozesse anzusehen.

Das Kennenlernen des Videos wird die vorhandene Erfahrung bereichern, was sich nur positiv auf die Qualität der Arbeit auswirkt.

Die elektrische Verkabelung zum Selbermachen in einer Stadtwohnung ist eine durchaus akzeptable Option. Es gibt jedoch "Aber", um das Problem auf diese Weise zu lösen.

Erstens sollten Sie sich dieser Angelegenheit nicht annehmen, wenn Sie nicht die geringste Erfahrung in der Elektroinstallation haben. Zweitens sollte man bei der selbstständigen Ausführung von Arbeiten zuerst an die eigene Sicherheit und erst in zweiter Linie an den eigenen Nutzen denken.

Teilen Sie mit den Lesern Ihre Erfahrungen mit dem selbstständigen Verkabeln einer Wohnung, dem Anschließen von Steckdosen und Schaltern. Bitte hinterlassen Sie Kommentare, stellen Sie Fragen zum Thema des Artikels und beteiligen Sie sich an Diskussionen - das Feedback-Formular befindet sich unten.
