So zerlegen Sie die Pumpe "Vodomet" - eine Beschreibung des Aufbaus und des Verfahrens zum Zerlegen und Zusammenbauen der Einheit

Was sind die Merkmale von Jilex-Bohrlochpumpen?

Die Wasserstrahlpumpe, deren Gesamtansicht auf dem Foto zu sehen ist, ist ein ziemlich beliebtes Modell in der Budgetkategorie. Der Preis ist für viele Besitzer ihrer Grundstücke erschwinglich, Sie können ein Gerät in fast jedem Sanitärgeschäft kaufen. Hat eine große Anzahl positiver Bewertungen.

Gillette-Vodomet-Pumps

Einige Merkmale des Geräts sind wie folgt:

• Im Vergleich zu anderen ähnlichen Geräten reagieren Gileks Wasserstrahlpumpen besser auf die Reinheit des gepumpten Wassers. Befindet sich Sand in der Flüssigkeit, hält die Pumpe nicht lange.
• Nicht gerade die Dauerhaftigkeit seiner Arbeit: hoher Eisengehalt und Kalkverunreinigungen im Wasser.
• Der Wasserwerfer erfordert zwingend die Installation einer elektrischen Schutzausrüstung:

1. Spannungsstabilisator;
2. Maschine entsprechend der Nennleistung der Pumpe.

• Es empfiehlt sich, eine Vorrichtung zum Schutz vor „Trockenlauf“ anzuschaffen.
• Verwenden Sie keine Gileks-Pumpen mit einer Kapazität von 3,6 cu. m / h in schwachen Brunnen mit einer Durchflussrate von 0,5 bis 1 Kubikmeter. m/Stunde.

DIY-Pumpenreparatur und -installation

Um den reibungslosen Betrieb eines Brunnens oder Brunnens zu gewährleisten, werden spezielle Geräte verwendet - Pumpen. Sie werden in der Nähe der Mündung der Quelle montiert oder unter die Oberfläche des Grundwasserspiegels getaucht und versorgen die Oberfläche und das Haus, Nebengebäude, Gewächshäuser und Gärten mit Wasser. Solche Geräte sind jedoch einer Vielzahl von Belastungen ausgesetzt, ihre Nutzung ist sehr intensiv und dies führt zu Verschleiß einzelner Komponenten und Teile, Ausfällen. Daher ist eine regelmäßige Inspektion und Reparatur der Pumpe erforderlich.

Schaltplan der Wasserstrahlpumpe.

Alle Sedimente unterscheiden sich in ihrem Design, Arbeitsbedingungen, Probleme während der Arbeit können unterschiedlich sein. Ein Beispiel für Störungen und Reparaturen kann an der recht häufig eingesetzten Vodomet-Pumpe betrachtet werden, die sich heute im Brunnen- und Brunnenbau bestens bewährt hat.

Einsatzgebiete von Pumpanlagen

Die Tauchpumpe Strumok wird häufig für Haushalts- und Haushaltszwecke verwendet:

• Wasserversorgung aus einer hydraulischen Struktur - einem Brunnen oder einem Brunnen;
• vorübergehender Austausch der Hauptpumpausrüstung;
• Bewässerungsarbeiten;
• Befüllen von Heizungsanlagen vor Arbeitsbeginn;
• Pumpen von Flüssigkeit aus Wasserbehältern;
• Organisation eines autonomen Wasserversorgungssystems mit einer einzigen Wasserverteilungsstelle.

Wasserversorgung aus einem hydraulischen Bauwerk

Solche Geräte sorgen für eine rechtzeitige Wasserversorgung eines Landhauses, einer Hütte oder eines Bades. Die geringe Leistung der Pumpe ermöglicht es Ihnen zwar, den Wasserverteilungspunkt abwechselnd zu nutzen - zum Duschen, Geschirrspülen oder Waschen. In diesem Fall wird der Wasserdruck durch die Tiefe der Wassereinlasssäule bestimmt, je tiefer die Struktur, desto geringer der Druck. Eine Elektropumpe dieser Art sollten Sie nicht gleichzeitig an mehreren Gebäuden anschließen, dies kann zu einer Verkürzung der Lebensdauer und Überlastungen der Anlagenelemente führen.

Temporärer Ersatz

Bereitstellen autonomes Wasserversorgungssystem in Privathaushalten installieren die Eigentümer leistungsstarke Pumpen. Wenn die Hauptausrüstung ausfällt, deren Reparatur viel Zeit und Geld kostet, wird ein einfacher Creek zu einer Ausweichoption. Selbst die geringe Leistung des Geräts wird die Grundbedürfnisse der Verbraucher befriedigen.

Heizungsanlagen befüllen

Beim Bau von Häusern erfolgt die Schaffung autonomer Heizsysteme vor der Wasserversorgung. Zur Befüllung der Wasserleitungen werden Kompaktpumpen eingesetzt. Alle Arbeiten werden in der folgenden Reihenfolge ausgeführt: Ein großvolumiger Behälter wird mit Wasser gefüllt, der erste Schlauch wird hineingelassen, um Wasser von der Pumpausrüstung zuzuführen.Der zweite Schlauch wird an den Wasserhahn am Kühler angeschlossen. Beim Öffnen des Wasserhahns startet die Pumpe und das System wird befüllt. Zur Bestimmung des Druckniveaus wird ein Manometer verwendet.

Flüssigkeitspumpen

Häufig wird eine Vibrationspumpe verwendet, um Flüssigkeiten und Abwässer aus Sammelbehältern und überfluteten Technikräumen zu pumpen. Mit der Ausrüstung können Sie überschüssiges Wasser im automatischen Modus ohne zusätzliche Ausrüstung entfernen.

Diagnose und Fehlerbehebung

Versuchen wir also herauszufinden, warum die Pumpe drunter und drüber ging. Wenn es sich nicht einschaltet, müssen Sie zunächst den Zustand des Leistungsschalters in der Anschlussdose überprüfen. Möglicherweise hat er den Stromkreis wegen Überlastung getrennt.

Wenn sich der Verdacht nicht bestätigt, müssen Sie das Gerät ausschalten, aus dem Brunnen entfernen und mit der Demontage fortfahren.

Phasen der Demontage und Reparatur der Pumpe

Zunächst müssen in der Nähe des Arbeitsplatzes eine saubere Zeitung oder Lappen ausgebreitet werden, auf die Pumpenteile und Befestigungselemente gefaltet werden. Wir gehen in folgender Reihenfolge vor:

1. Wir zerlegen den Einspritzteil der Einheit.
2. Bei einer Vibrationspumpe prüfen wir den Zustand der Ventile und bei einer Kreiselpumpe drehen wir das Laufrad, um sicherzustellen, dass die Welle nicht klemmt. Wenn in diesem Stadium die Ursache des Ausfalls in Form eines Schmutzklumpens oder eines beschädigten Teils gefunden wird, ergreifen wir geeignete Maßnahmen.

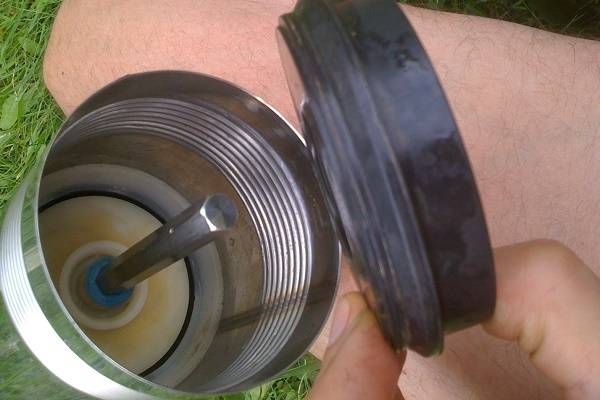

Demontierte Tauchpumpe

Wenn alle Knoten des Injektionsmechanismus normal sind, öffnen wir den elektrischen Teil. Danach müssen Sie Folgendes tun:

• Überprüfen Sie anhand der Anzeige, ob an den Klemmen, an denen das Netzkabel angeschlossen ist, Spannung anliegt (vergessen Sie nicht, vorher die Pumpe in die Steckdose zu stecken).
• Prüfen Sie den Widerstand der Anlaufwicklung mit einem Tester (dies muss bereits bei ausgeschaltetem Strom erfolgen).
• Machen Sie dasselbe mit der Arbeitswicklung.

Wenn die Instrumententafel einen Widerstand nahe Null anzeigt, liegt ein Kurzschluss in der Wicklung vor. Ist sie dagegen unendlich groß, dann ist eine Lücke in der Wicklung entstanden. In beiden Fällen müssen Sie den Motor zurückspulen, was eine spezielle Maschine erfordert.

Empfehlungen und Nuancen der Arbeit

1. Vor der Demontage muss der Motor mit der Abdeckung nach oben eingebaut werden, da sonst während der Demontage Öl austritt.
2. Stellen Sie vor der Demontage sicher, dass das Gerät vom Stromnetz getrennt ist.
3. Bei einigen Modellen muss der Motor zum Entfernen der Abdeckung in einem Schraubstock stark zusammengedrückt werden.

Befestigungsschrauben an Tauchpumpen werden durch den ständigen Kontakt mit Wasser oft sauer.

Um die Wartung und Reparatur zu erleichtern, wird empfohlen, die „nativen“ Schrauben mit einem Profil für einen flachen Schraubendreher direkt nach dem Kauf durch gekaufte mit einem Kreuzprofil zu ersetzen.

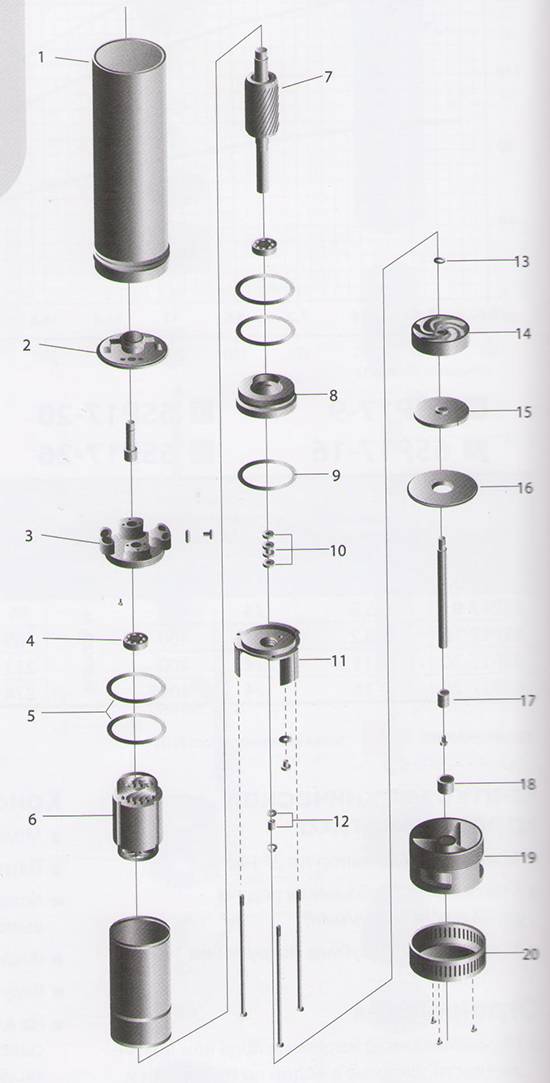

Detaillierte Anweisungen zum Zerlegen der Pumpe

Um eine Tauchpumpe zu bestimmen und Fehler zu beheben, muss sie in ihre Bestandteile zerlegt werden. Dazu benötigen Sie einen geräumigen Arbeitsplatz und einen stabilen breiten Tisch, einen Schraubstock, Kreuzschlitz- und Flachschraubendreher, einen Satz Schlüssel und eine Zange.

Der Demontageprozess ist nicht schwierig, erfordert jedoch Präzision, Gewissenhaftigkeit und Aufmerksamkeit.

Es wird schrittweise in einer bestimmten Reihenfolge durchgeführt.

Lösen Sie mit einem normalen Schraubendreher die Schrauben, mit denen das Gitter des Geräts befestigt ist. Entfernen Sie es und legen Sie es beiseite Versuchen Sie manuell, die Motorwelle zu drehen.Wenn dies fehlschlägt, sollte das Problem im Pumpteil der Einheit oder im Elektromotor gesucht werden.Um zum Pumpteil zu gelangen, müssen alle Schrauben, an denen das Netzkabel befestigt ist, gelöst und vorsichtig abgezogen werden vom Gerätekoffer 4 eloxierte Muttern abschrauben, die den Pumpenflansch halten. Trennen Sie das Pumpenteil vom Elektromotor. Schritt 1 – Lösen Sie die Schrauben, die das Gitter halten. Schritt 2 – Drehen Sie die Motorwelle von Hand. Schritt 3 – Lösen Sie die Schrauben, die das Stromkabel halten. Schritt 4 – Entfernen Sie die Muttern, die den Flansch sichern

Wenn der Pumpenteil und der Motorraum voneinander getrennt sind, ist die Fehlersuche viel einfacher und bequemer.

Die Feinheiten beim Zerlegen der Welle des Pumpenabschnitts

Um den genauen Ort des Problems zu lokalisieren, versuchen Sie, die Welle des Pumpenabschnitts zu drehen. Wenn dies nicht möglich ist, dann ist das Problem da.

Um die Einheit zu demontieren, lösen Sie alle Befestigungselemente, die den unteren Flansch des Pumpenabschnitts des Moduls fixieren. Um das Gewinde vor möglichen Beschädigungen zu schützen, schrauben Sie den Adapter in die obere Befestigung der Einheit. Stellen Sie einen Schraubstock aus Eisen auf den Arbeitstisch und Pumpenteil darin fest fixieren herausnehmen und beiseite legen Laufradbaugruppe aus dem Gehäuse ziehen und sorgfältig auf mögliche Fehler untersuchen Zustand der Stützwelle sorgfältig prüfen. Finden Sie heraus, ob es eine Gegenreaktion gibt. Bestimmen Sie den Verschleißgrad des Teils. Beschädigte oder verschlissene Laufräder müssen ersetzt werden. Dazu die Welle fest in einen Schraubstock einspannen und die obere Mutter abschrauben Blöcke mit Arbeitselementen entfernen, bei Verschmutzung unter fließendem Wasser spülen.Wenn die Teile zu abgenutzt sind oder ihre Form verändert haben, ersetzen Sie sie durch neue. Schritt 1 – Schrauben Sie die Befestigungselemente des unteren Flansches ab. Schritt 2 – Installieren Sie den Adapter für den Gewindeschutz. Schritt 3 – Befestigen Sie die Pumpe in einem Schraubstock auf dem Tisch. Schritt 4 – Entfernen Sie die Unterflansch der Pumpe Schritt 5 - Entfernen des Laufradblocks vom Gehäuse Schritt 6 - Kontrolle auf Verschleiß und Spiel Schritt 7 - Lösen der Befestigungsmutter vom Laufradblock Schritt 8 - Reinigen der Elemente des Laufradblocks

Bauen Sie am Ende der Maßnahmen zur Reparatur / zum Austausch / zur Wartung des Pumpenteils das Gerät unter sorgfältiger Befolgung der Anweisungen wieder zusammen. Dann mit dem Motor verbinden und zum Arbeitsplatz zurückkehren.

Schritt-für-Schritt-Prozess zum Zerlegen des Elektromotors

Wenn der Problembereich in den beiden oben beschriebenen Schritten nicht identifiziert werden konnte, besteht eine gute Chance, dass es am Motor liegt. Um dies endgültig zu überprüfen, müssen Sie die folgenden wichtigen Schritte ausführen.

vom Motor vom Pumpenteil getrennt, um in einem Schraubstock zu befestigen

Entfernen Sie die Befestigungselemente und entfernen Sie vorsichtig den Polymerschutz des Flansches. Nehmen Sie die Zange und entfernen Sie den Sicherungsring, der die Abdeckung hält. Deckel mit Schlitzschraubendreher abhebeln und abnehmen Elastische Gummimembrane vorsichtig vom Gehäuse der Pumpanlage entfernen Kondensator herausziehen Das Gerät richtig diagnostizieren und den Ölstand prüfen

Feststellursache ermitteln und beseitigen Schritt 1 - Tauchpumpenmotor demontieren Schritt 2 - Sicherungsring und Deckel entfernen Schritt 3 - Gummimembrane vom Gehäuse entfernen Schritt 4 - Kondensator von der Tauchpumpe demontieren

Das Gerät richtig diagnostizieren und den Ölstand prüfen.Feststellursache ermitteln und beseitigen Schritt 1 - Tauchpumpenmotor demontieren Schritt 2 - Sicherungsring und Deckel entfernen Schritt 3 - Gummimembrane vom Gehäuse entfernen Schritt 4 - Kondensator von der Tauchpumpe demontieren

Montieren Sie den Motorblock gemäß den Anweisungen. Stellen Sie sicher, dass sich alle Details an ihren ursprünglichen Stellen befinden.

Reparatur der Pumpstation Dzhileks

Die Pumpstation ist ein selbstansaugender Oberflächenzentrifugaldruckapparat mit Ejektor und Rohrleitungssystem. Modelle dieser Serie sind für den horizontalen Einbau ausgelegt und pumpen ab 3 Kubikmeter Wasser pro Stunde. Die Modelle unterscheiden sich im Geräuschpegel des Motors und im Vorhandensein einer Automatisierung, die zur Überwachung des Wasserstands erforderlich ist.

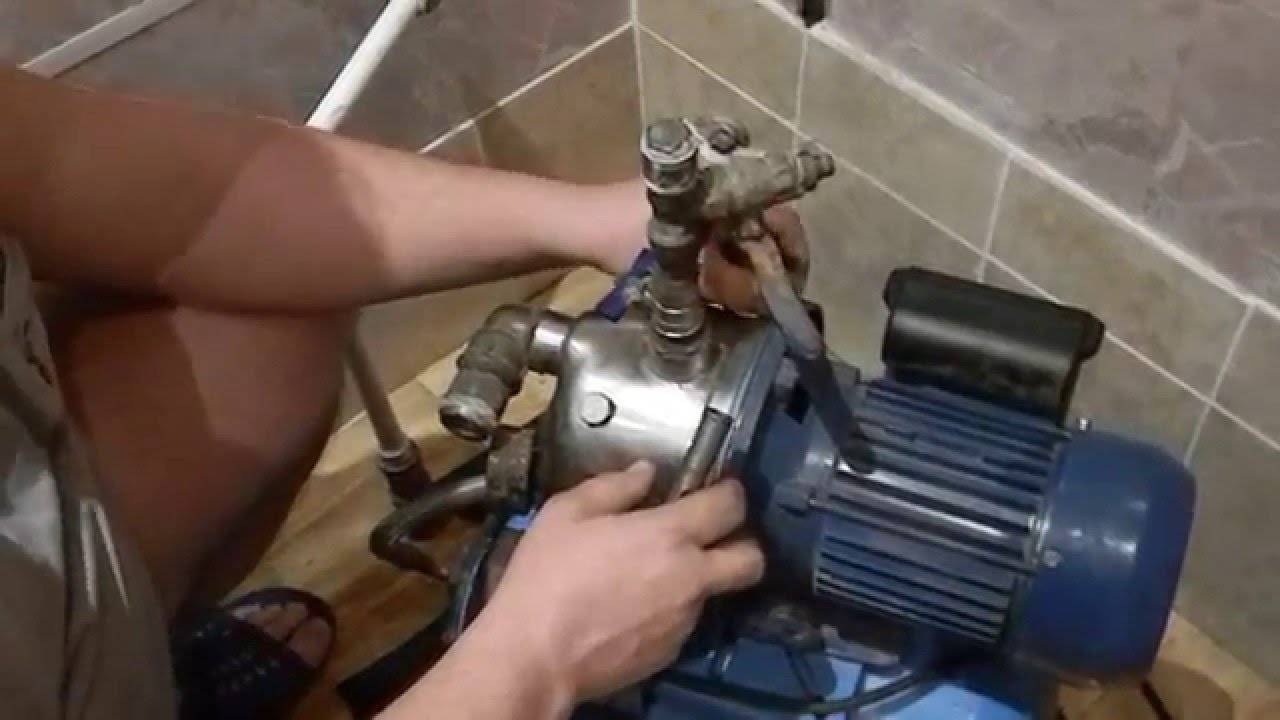

Teilweise Demontage der Pumpstation Dzhleks

Betrachten wir ein Beispiel für die Reparatur der Pumpstation Gileks Jumbo. Sie sind mit einem Druckschalter RDM 5, einem Behälter mit Membranen (Hydraulikspeicher), einem Elektromotor, einer Kreiselpumpenvorrichtung, einem Wassereinlass mit Filter und einem Rohrleitungssystem ausgestattet. Mit dem Pfeil auf dem Manometer können Sie den Druck in der Anlage überwachen.

Es gibt fünf Hauptgründe, warum eine Station ausfallen oder nicht richtig funktionieren kann:

1. Es brummt aber funktioniert nicht. Dies passiert, wenn Sie Ihr Gerät längere Zeit ohne Wasser und Bewegung gelassen haben. Das Laufrad könnte einfach am Körper haften bleiben. Drehen Sie es von Hand und versuchen Sie es zu verbinden. Wenn es immer noch nicht funktioniert, überprüfen Sie die Spannungshöhe des Netzes und den Zustand des Kondensators.
2. Schaltet überhaupt nicht ein. Rufen Sie das Netzwerk an, wickeln Sie das Kabel mit einem Tester. Vielleicht sind die Kontakte einfach irgendwo weggegangen, und sobald sie verbunden sind, funktioniert alles wieder.
3. Pumpt ständig Wasser und schaltet nicht ab. Sie müssen das Relais einrichten.Sie können es mit zwei Befestigungsfedern oder Schrauben (je nachdem, welches Relais in Ihrem Stationsmodell installiert ist) justieren.
4. Der Wasserfluss ist intermittierend. Das Problem ist die Druckentlastung der Rohrleitung oder der Verbindungen. Überprüfen Sie auch den Wasserstand.
5. Zu häufiges Einschalten des Gerätes bei ungleichmäßigem Wasserdurchfluss. Es ist notwendig, die Relaiseinstellung und die Unversehrtheit der Bestandteile des Akkumulatortanks zu überprüfen. Entweder müssen Sie die unbrauchbare Membran wechseln, oder der Tank ist gerissen, oder das Relais selbst ist kaputt.

Wir zerlegen die Pumpe Gileks Vodomet

In letzter Zeit sind Pumpen für Brunnen populär geworden. Sobald sie auf den Markt kamen, waren sie weltweit sehr gefragt.

Selbst die gängigsten Pumpenmodelle fallen oft aus. Die Pumpen müssen so schnell wie möglich repariert werden. Wenn Sie nichts unternehmen, müssen Sie sehr lange ohne Wasser in Ihrer Datscha oder Ihrem Landhaus sitzen. Nehmen wir zum Beispiel Pumps von Gileks.

Anweisungen zum Zerlegen des Geräts

Führend unter den Geräteherstellern sind „Dzhileks“ und „Aquarius“. Ihre Produkte gelten als die leistungsstärksten und qualitativ hochwertigsten und haben sich bereits am Markt etabliert. Nicht schlechte Geräte der Firmen "Whirlwind" und "Vodomet", ihre Leistung und das Verhältnis "Preis - Qualität" sicherten ihnen eine der führenden Positionen.

In einer Situation, in der sich Sand im Wasser befindet, müssen Sie einen Filter installieren und die Tauchpumpe leicht anheben. Der Hauptgrund für das häufige Auftreten von Fehlfunktionen der Tiefeneinheit ist ihre ständige Anwesenheit im Wasser, was ihren Verschleiß beschleunigt.

Fehler können durch folgende Faktoren verursacht werden:

1. Das Gerät funktionierte mit unzureichendem Wasserstand im Brunnen, was zu einer Überhitzung und zum Schmelzen der inneren Kunststoffteile führte.
2. Das Gerät ist zu stark für diese Stromquelle und saugte neben Wasser auch Schmutz und Sand in sich auf.
3. Stromschwankungen, die zu einem Ausfall des Kondensators und anderer elektrischer Teile führen.
4. Die Teile des Geräts sind verschlissen.

Meistens sind die Ursachen für Ausfälle Verstopfungen des internen Systems, Schäden an beweglichen Teilen, Fehlfunktionen des Kondensators oder Akkus. Um die Ursache des Ausfalls zu ermitteln, sollten Sie zuerst die elektrischen Kabel überprüfen, nach Fehlern in der Anschlussdose suchen und das Gerät einer Sichtprüfung unterziehen. Wenn alles in Ordnung ist, wird das Gerät zerlegt, und dies muss in einer bestimmten Reihenfolge erfolgen.

Beim Zerlegen der Pumpe Alle Gegenstände sollten an einer auffälligen Stelle platziert werden.

Phasen der Diagnose und Demontage:

• Entfernen des Verteilerfeldes;
• Trennen des Laufrads vom Motor;
• Überprüfung des Betriebs des Motors;
• Schaftrolle;
• Motormontage.

Wenn sich die Welle nicht dreht, ist der Motor blockiert. Dann können sich Erd- und Tonpartikel im Inneren befinden und der Stator kann durchbrennen, wenn der Schmutz nicht rechtzeitig entfernt wird.

Beim Zusammenbau ist es wichtig, den Zustand der Dichtungen zu überprüfen, da das Gerät erneut in Wasser getaucht wird und bei nicht ordnungsgemäßem Zusammenbau Wasser eindringt

Modell "Wasserwerfer"

Um Geräte schnell und effizient reparieren zu können, ist es notwendig festzustellen, welche Ausfälle aufgetreten sind. Es kann mehrere Gründe geben.

Die Pumpe will sich nicht einschalten:

Es liegt keine Spannung im Netz an.In diesem Fall wird empfohlen, das Kabel zu überprüfen, das die Pumpe mit Strom versorgt.
Das Bedienfeld funktioniert nicht. In diesem Fall ist es fast unmöglich, etwas mit Ihren eigenen Händen zu tun, Sie müssen sich an das Servicecenter wenden oder den Assistenten anrufen.
Der Schutz, der im Falle eines elektrischen Leckstroms aktiviert wird, ist ständig aktiviert.

In diesem Fall ist die Aufmerksamkeit eines professionellen Elektrikers erforderlich.

Beim ersten Start schaltet sich die Pumpe ein, pumpt aber kein Wasser.

Diese Situation wird dadurch verursacht, dass das Rückschlagventil höchstwahrscheinlich falsch installiert ist, das Gerät angehoben und inspiziert werden muss.

Gründe für eine fehlende Wasserversorgung können sein:

Schema der automatischen Wasserversorgung zu Hause mit einer Bohrloch-Tauchpumpe Vodomet.

1. In der Waterjet-Pumpe hat sich ein Lufteinschluss gebildet. In diesem Fall muss die Pumpe auf eine größere Tiefe als auf dem ursprünglichen Niveau abgesenkt werden. Sie können das Ventil höher als 1 m anbringen.
2. Rückschlagventil falsch montiert, verstopft. Es ist notwendig, es herauszuziehen und dann die Installation zu wiederholen.

Wasserversorgung, dessen Druck nach dem Einschalten unzureichend ist. Diese Situation tritt normalerweise nach längerem Betrieb des Geräts auf und wird durch einen verstopften Filter verursacht. Gründe für diesen Fehler:

1. Das Filtergewebe ist verstopft. Es ist notwendig, den Filter zu zerlegen und dann das Sieb zu reinigen oder vollständig auszutauschen.
2. Beim Wasserpumpen ist zu viel Sand in die Pumpe gelangt. In diesem Fall ist die Reparatur einfach, es ist notwendig, die Pumpe zu pumpen, nachdem sie in einen Behälter mit sauberem Wasser getaucht wurde. Um einen solchen Ausfall in Zukunft zu verhindern, können Sie einen zusätzlichen Filter einsetzen, um den Sand zu reinigen.
3. Abschreibung von Pumpanlagen.Diese Situation tritt früher oder später bei jedem Gerät auf. Sie können mit Ihren eigenen Händen wenig tun. Wenden Sie sich am besten sofort an ein spezialisiertes Servicecenter.

1 Die Hauptausfälle von Pumpen und ihre Diagnose

Die Pumpe ist ein ziemlich einfacher Mechanismus. Sein Design ist nicht besonders komplex, aber dies ist nur ein vergleichendes Urteil. Schließlich hat es einen Motor, Kontakte, ein Laufrad, eine Welle, Dichtungen, ein Gehäuse usw.

Alle diese Teile interagieren miteinander, was zu ihrem allmählichen Verschleiß führt. Infolgedessen muss die Pumpe repariert werden.

Außerdem ist anzumerken, dass die Pumpe unter ziemlich schwierigen Bedingungen arbeitet. Dies gilt nicht für Gileks-Oberflächenpumpen, die mit Hydrospeichern zusammengebaut und in getrennten Räumen installiert werden. Aber auch solche Geräte müssen oft repariert werden.

Was können wir zum Beispiel über Tauchpumpen über die Vertreter der Jilex Vodomet-Linie sagen. Finden Sie solche Geräte ständig in einem Brunnen oder Brunnen. In der Regel wird es nicht für den Winter herausgenommen, was die Situation nur komplizierter macht.

Es ist erwähnenswert, dass es aufgrund der relativen Einfachheit des Designs durchaus möglich ist, alle Geräte mit eigenen Händen zu reparieren. Dies ist natürlich nicht die beste Option, da Sie bei einem Fehler die Pumpe nicht nur nicht reparieren, sondern die Situation nur verschlimmern.

In einigen Situationen können Sie dies jedoch nur mit Ihren eigenen Händen tun. Die Hauptsache ist, die Konstruktionsmerkmale von Tauch- und Oberflächenpumpen sowie deren Anschlussarten zu verstehen.

Es gibt einige der beliebtesten und bekanntesten Pumpenausfälle, die gesondert hervorgehoben werden sollten. Sie zu diagnostizieren ist auch recht einfach.Wenn zum Beispiel Strom angeschlossen ist, aber die Pumpe einfach nicht reagiert, dann ist etwas mit den Kontakten oder der Zuleitung passiert.

Demontierte Tauchpumpe In der Ansicht ist der Begrenzer vom Gehäuseoberteil abgenommen

Dies zu überprüfen ist einfach genug, wenn Sie die Möglichkeit haben, das Gerät zu zerlegen und die Kontakte mit einem Tester zu diagnostizieren. Das Fehlen eines Signals an einem der Kontakte weist auf dessen Beschädigung hin. Es ist möglich, dass es zu diesem Zeitpunkt feucht ist, eine unnatürliche Farbe hat usw.

Wenn alle Mechanismen nicht reagieren, ist das Kabel defekt. Dies passiert häufig bei Tauchwasserstrahlpumpen, da deren Kabel aufgehängt und schlecht geschützt sind.

Das Rumpeln im Motor, unrunder Lauf, Klicken oder „Überlaufen“ der Pumpe sind alle eine Folge von Problemen mit dem Motor oder Laufrad. Sie können die Richtigkeit der Theorie überprüfen, wenn Sie das Gerät zerlegen und selbst inspizieren. Es ist möglich, dass das Laufrad gerissen ist oder die Lager an der Rotationswelle defekt sind. Dies sind die häufigsten Probleme.

Wenn der Motor einfach die Arbeit verweigert, liegt das Problem bereits darin. Darüber hinaus empfehlen wir bereits, nicht am Motor herumzuspielen. Dies ist ein ziemlich empfindlicher Mechanismus, insbesondere für Tauchmodelle. Beispielsweise kann der Motor der Wasserstrahlpumpe 50/25 überhaupt nicht zerlegt werden, dies ist jedoch nur für einige Modelle typisch.

Meistens brennt die Motorwicklung durch, sie kann ersetzt werden, aber ob es rentabel ist, ist eine dringende Frage. Es ist möglich, dass es einfacher ist, es einfach durch ein neues zu ersetzen. Darüber hinaus liefert das Unternehmen Gileks Ersatzteile für seine Produkte an fast alle Geschäfte des Landes.

Bei Oberflächenpumpen, beispielsweise in Gilex Jumbo-Stationen, kann der Motor im Allgemeinen sehr stark durchbrennen oder verschleißen.All dies ist auf den Trockenlauf der Pumpe zurückzuführen. Im Gegensatz zu Tauchmodellen sind Oberflächenproben sehr anfällig für diesen Moment und leiden unter einem anständigen Lauf.

Wenn wir über Gilex Jumbo-Pumpstationen sprechen, ist eine weitere weit verbreitete Störung zu erwähnen, die sehr häufig vorkommt. Es ist ein Problem mit dem Druck im System.

Dafür kann es mehrere Gründe geben:

• Probleme mit dem Druckschalter;
• Probleme mit dem Akku;
• Pumpenprobleme.

Gileks Jumbo-Pumpstation im Umbau

Im ersten Fall geht das Relais selbst in die Irre. Es ist am einfachsten, dies zu überprüfen, da das Relais einfach zu konfigurieren und ziemlich primitiv ist. Treten beim Setup Probleme auf, ist das Relais schuld.

Bei Hydrospeichern kann die Membran mit Luft platzen oder beschädigt werden. Dies kann nur überprüft werden, indem der Tank ganz oder teilweise zerlegt wird. Der Luftmangel in der Membran führt zu einem Ungleichgewicht des Gesamtsystems und in der Folge zu einem Druckabfall.

Die Pumpe kann auch negativ reagieren, was aber äußerst selten vorkommt. In der Regel fallen Arbeitselemente aus und das Gerät kann das Austauschen einfach nicht bewältigen. Aber dann würden Sie die begleitenden Anzeichen des Zusammenbruchs bemerken. Zum Beispiel ein leichtes Brummen, niedriger Druck, schlechte Rotation des Laufrads usw. In allen anderen Fällen ist entweder das Relais oder der Akku schuld.

Die Zusammensetzung der Pumpstation

Der komplette Satz der Pumpstation ist wie folgt:

1. Pumpeinheit. Die Hauptparameter für die Auswahl einer separaten Pumpe oder einer fertigen Pumpeinheit sind der erforderliche Wasserdurchfluss (in Kubikmeter / Stunde) und der Druck (in Metern).
2. Druckspeicher.Es ist ein Metalltank, in dem der Wasserdruck ständig aufrechterhalten wird. Sobald Wasser gezapft wird, sinkt der Druck im Tank und die Pumpen schalten ein. Wenn der Druck im Tank den maximalen Sollwert erreicht (Zapfung stoppt und die Pumpe läuft weiter), werden die Pumpen abgeschaltet.
3. Automatisierungsblock. Ohne Automatisierung ist eine moderne Pumpstation kaum vorstellbar. Es war das Pumpenautomatisierungssystem, das es ermöglichte, eine neue Ebene des komfortablen Daseins zu erreichen.

Wie kann ein Pumpenausfall vermieden werden?

Indem Sie die von den Herstellern empfohlenen Betriebsregeln befolgen, minimieren Sie das Risiko eines Ausfalls der Pumpausrüstung und sie wird Ihnen viele Jahre lang dienen. Grundregeln für den Betrieb:

• Lassen Sie die Pumpe nicht ohne Wasser laufen.
• Verwenden Sie die Pumpe nicht bei instabiler Netzspannung.
• Betreiben Sie die Pumpe nicht mit beschädigtem Netzkabel oder Gehäuse.
• Bewegen Sie das Gerät nicht am Netzkabel.
• Den Schlauch nicht einklemmen, um den Druck zu erhöhen.
• Pumpen Sie kein Wasser mit Schmutz, Verunreinigungen und Ablagerungen.

Bei der Installation der Pumpe in einem Brunnen muss ein Gummischutzring angebracht werden, der das Gerät vor dem Aufprall auf die Wände schützt.

Das Gerät kann nur mit einem Netzstecker oder einem zweipoligen Schalter, der in das Festverkabelungssystem integriert ist, ein-/ausgeschaltet werden.

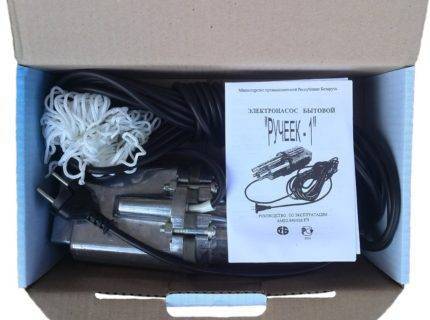

Während des Betriebs der Vibrationspumpe "Rucheyok" ist es notwendig, rechtzeitig eine vorbeugende Inspektion durchzuführen und die Qualität des gepumpten Wassers zu überwachen. Wenn das Wasser verschmutzt ist, muss die Pumpe abgeschaltet und ihre Position relativ zum Boden überprüft werden.

Ein paar Worte zum Einstellen des Druckschalters

Ein Druckschalter ist ein Gerät, das eine Pumpstation automatisiert.Das Relais regelt den Druck im Wasserversorgungsnetz, der vom Akkumulator aufrechterhalten wird. Daher arbeiten der Druckschalter und der Speicher immer paarweise.

Die Druckschalteinheit spricht an, wenn der Tank voll oder leer ist. Der Werkshersteller nimmt die „Standard“-Einstellung vor (Mindestdruck 1,5 Atmosphären und 2,5 Atmosphären Höchstdruck).

Nach Relaisverbindung zur Pumpe Konfigurieren Sie das Relais für ein bestimmtes Objekt (stellen Sie den Wasserdruck im System durch Technologen ein).

Einrichten des Relais für ein individuelles Projekt:

1. Das Relaisgehäuse wird geöffnet, in dem sich die Relaissteuergeräte befinden. Der minimale Druck wird durch die Spannung der großen Feder und der maximale durch die Spannung der kleinen Feder eingestellt.
2. Die Einstellung des "minimalen" Drucks wird bei leerem Antrieb gestartet. Dafür genügt es, die Pumpe auszuschalten und den Wasserhahn zu öffnen. Lösen Sie dann die große Feder. Schalten Sie dann die Pumpe ein und ziehen Sie die Feder allmählich fest. Sobald die Pumpe Wasser zu fördern beginnt, wird die große Feder nicht mehr berührt, der Mindestdruck ist gleich dem Druck der Luftmasse geworden.
3. Die Differenzdruckeinstellung ist noch einfacher. Die Pumpe wird ausgeschaltet und der Druck am Relais gemessen. Ist das Ergebnis nicht zufriedenstellend, wird die große oder kleine Feder neu eingestellt. Danach wird die Pumpe wieder eingeschaltet und der Wert des maximalen Drucks gemessen.

Wie kann man die Ursache einer Fehlfunktion einer Tauchpumpe herausfinden?

Geräte aus dem Brunnen heben oder nicht? Die einfachste Möglichkeit besteht darin, den Betrieb des Geräts mithilfe indirekter Zeichen ohne zusätzliche Manipulationen zu analysieren. Nachdem sie alle möglichen Übeltäter identifiziert haben, handeln sie durch Eliminierung und lassen die wahrscheinlichste Ursache übrig. Aber dieser Weg ist nicht ideal.Es ist nicht immer möglich, sich darauf zu verlassen, dass der Ausfall auf einen einfachen Grund zurückzuführen ist, der leicht zu beheben ist: zum Beispiel die Neukonfiguration des Druckspeichers - Änderung des Betriebsdruckbereichs.

Daher ist es besser, sofort davon auszugehen, dass die Fehlfunktion durch schwerwiegendere Umstände verursacht wird, was bedeutet, dass die „böse“ Pumpe aus dem Brunnen „extrahiert“ werden muss. In diesem Fall haben die Besitzer eine gute Gelegenheit, einen schweren Unfall zu verhindern, der in Zukunft möglicherweise teure Reparaturen erforderlich macht. Der erste Schritt besteht darin, die Stromversorgung zu überprüfen. Wenn die Spannung normal ist (200-240 V), sind Betriebsunterbrechungen des Geräts aufgrund von Überspannungen ausgeschlossen.

Was machen sie zuerst?

Um die genaue Ursache des Geräteausfalls herauszufinden, gehen Sie wie folgt vor:

• Stoppen Sie, schalten Sie das Wasserversorgungssystem aus und heben Sie die Struktur an die Oberfläche.
• Entfernen Sie die obere Abdeckung vom Gehäuse und zerlegen Sie dann den Mechanismus gemäß den Anweisungen.
• Führen Sie eine gründliche Inspektion jedes Teils durch: Achten Sie auf Anzeichen von Verschleiß oder Bruch, Reibung (abrasiv, nass, trocken), Risse, Schmutzansammlungen usw.;
• Der Elektromotor wird auf die gleiche Weise getestet, Ventil, Filter, HDPE-Rohr und die Unversehrtheit des Stromkabels werden auf Mängel überprüft.

Zuletzt werden die Sensoren, Relais, Steuergerät, installierte Schutzgeräte untersucht.

Wo könnte das Problem liegen?

Wenn der Betrieb des Geräts nicht mehr zufriedenstellend ist, überprüfen Sie den Status aller Hauptknoten.

1. Kolben oder Laufrad. Sie müssen absolut perfekt sein, dürfen keine Beschädigungen oder auch nur den Hauch einer Verformung aufweisen.
2. Abstand zwischen Kolben- und Spulenmagneten. Ideal - 4-5 mm. Kleinere Werte führen zu einer Überhitzung des Elektromotors, größere führen zum Schlagen der Spulen.
3. Optimaler Abstand zwischen Ventil und Gehäuse.Es ist 7-8 mm. In diesem Fall fließt das Wasser ohne Druck problemlos.

Eine solche Überprüfung, die regelmäßig durchgeführt wird, verringert das Risiko fast aller Fehlfunktionen der Tauchpumpe und hilft, schwerwiegende Fehlfunktionen der Ausrüstung zu vermeiden.

Arten von Wasserpumpstationen

Mit eingebautem Auswerfer

Das Funktionsprinzip basiert auf dem Aufsteigen von Wasser aufgrund des erzeugten Vakuums. Der Aufstieg erfolgt aus einer Tiefe von 20 - 45 Metern. Die Pumpstation hat eine große Kapazität. Aufgrund des hohen Geräuschpegels sollte eine solche Station im Keller untergebracht werden.

Mit Fernauswerfer

Eine Pumpe mit diesem Ejektortyp wird mit zwei Rohren gleichzeitig in Wasser getaucht. Wasser, das in den Ejektor eintritt, führt zum Auftreten eines Saugstrahls. Dieser Pumpentyp ist anfällig für Sandblockaden und Korrosion.

Auswerferlose Designs

Bei diesen Pumpen wird das Wasser mehrstufig gefördert. Sie arbeiten geräuschlos und verbrauchen wenig Strom.
