Gemauerter Schornstein zum Selbermachen

Wie beginnt die Verlegung eines gemauerten Schornsteins?

Die Verlegung eines gemauerten Schornsteins beginnt zunächst mit den Vorarbeiten, dem Kauf aller notwendigen Materialien und Werkzeuge, um den Schornstein mit eigenen Händen zu verlegen. Die Werkzeuge zum Verlegen des Schornsteins erfordern nicht so viel, im Grunde sind dies bekannte Werkzeuge wie:

• Meister OK;
• Hammer - Spitzhacke;
• Gebäudeebene;
• Lot;
• Reibe für Lösung;
• Bulgarisch;

Bei Verbrauchsmaterialien für die Installation eines Schornsteins mit eigenen Händen ist dies entgegen den vielen Ratschlägen von Handwerkern, dass ein gemauerter Schornstein nur auf einen Lehmmörtel gelegt werden sollte, nicht der Fall. Zum Verlegen eines gemauerten Schornsteins ist es besser, einen gewöhnlichen Sand-Zement-Mörtel zu verwenden, genau wie zum Verputzen von Wänden.

Aus eigener Erfahrung kann ich mit hundertprozentiger Genauigkeit sagen, dass ein gemauerter Schornstein auf Zementmörtel während des Betriebs nicht reißt oder platzt. Dasselbe kann ich von einem auf Lehm ausgelegten Schornstein nicht sagen, denn einmal bin ich auf einen solchen Schornstein in einem völlig rissigen Zustand gestoßen.

Nachdem alle erforderlichen Materialien und Einbauten vorbereitet wurden, können Sie mit dem Selbstverlegen eines gemauerten Schornsteins fortfahren.

Verlegetechnik für gemauerte Schornsteine

Aufgrund des ziemlich großen Gewichts eines gemauerten Schornsteins kann eindeutig und mit Sicherheit gesagt werden, dass für einen gemauerten Schornstein ein solides und solides Fundament benötigt wird. Daher sollte das Fundament nicht vernachlässigt werden, und Sie müssen genau mit der Herstellung eines monolithischen Fundaments mit dem Verlegen eines gemauerten Schornsteins beginnen.

Dazu wird zunächst ein Loch gezogen, ca. 50 - 60 cm tief. Die Abmessungen der Grube müssen ca. 20-30 cm größer sein als der Boden des später verlegten gemauerten Schornsteins

Es ist wichtig, nach dem Gießen des Fundaments unter dem gemauerten Schornstein einige Tage zu warten, bis der Mörtel endgültig abgebunden und ausgehärtet ist.

Nachdem das Fundament für den gemauerten Schornstein ausgehärtet ist, können Sie mit der Verlegung der ersten Reihe des gemauerten Schornsteins beginnen

Hier ist es wichtig zu entscheiden, wie der Ziegel für den Schornstein verlegt wird, flach oder am Rand.Es muss gesagt werden, dass es möglich ist, Ziegel für einen Schornstein sowohl am Rand als auch in einem halben Ziegel zu verlegen

Es ist jedoch anzumerken, dass bei der ersten Option beim Verlegen von Ziegeln am Rand beim Bau des Schornsteins Material eingespart werden kann, im zweiten Fall der Schornstein jedoch warm und haltbarer wird.

Tipps für Schornsteinziegel

Wie oben erwähnt, benötigen Sie zum Verlegen eines gemauerten Schornsteins mit Ihren eigenen Händen einen gewöhnlichen Zementsandmörtel und immer einen roten Ziegel. Wenn es einen feuerfesten Ziegel gibt, ist dies noch besser. In diesem Fall erweist sich der gemauerte Schornstein als so zuverlässig und langlebig wie möglich.

Das Verlegen eines gemauerten Schornsteins mit eigenen Händen funktioniert nicht, es kann in ein oder zwei Tagen erledigt werden. Die Sache ist, dass empfohlen wird, nicht mehr als 4-5 Ziegelreihen pro Tag für den Schornstein zu verlegen. Auch diese Regel sollte beachtet werden, dann werden die Einnahmen richtig und vor allem gleichmäßig verteilt.

Stellen Sie sicher, dass Sie beim Verlegen von Ziegeln im Inneren des Schornsteins die Lösung entfernen oder abdecken müssen, egal was den Zug des gemauerten Schornsteins stört. Idealerweise sollte die Innenfläche eines gemauerten Schornsteins glatt und verputzt sein. Nur in dieser Version können wir mit Zuversicht sagen, dass es im Ofen immer Zug geben wird und der Schornstein lange ohne Probleme halten wird.

Wenn Sie einen gemauerten Schornstein mit Ihren eigenen Händen verlegen, wird jede Mauerwerksebene mit einer kleinen Gebäudeebene und einem Lot auf vertikale und horizontale Ebenheit überprüft.

Nachdem die Installation eines gemauerten Schornsteins mit Ihren eigenen Händen vollständig abgeschlossen ist, können Sie den Ziegel verputzen Schornstein nach draußen und setzen Sie eine Kappe auf den Schornstein.

Um die Reinigung des Schornsteins mit den eigenen Händen zu erleichtern und während des Betriebs keine Reparatur von gemauerten Schornsteinen erforderlich zu machen, sollten die folgenden Regeln für die Installation eines gemauerten Schornsteins unbedingt beachtet werden:

Gemauerter Schornstein als Ingenieurbauwerk

Der Schornstein ist trotz seiner äußeren Unprätentiösität eine komplexe technische Struktur, an die ernsthafte Anforderungen gestellt werden. Sie beziehen sich auf Festigkeit, Brandschutz und die Fähigkeit, heiße Gase effektiv zu entfernen. Daher sollte die Installation eines Schornsteins in einem Holzhaus mit einer Bekanntschaft mit seinem Gerät beginnen.

Hauptelemente

1. Interner Schornstein - wird von der Decke des Ofens bis zu einer Ebene unter der Decke durch vier Reihen Mauerwerk geführt.
2. Schneiden (Flusen) - Ausdehnung der Wandstärke des Rohrs beim Durchgang durch die Decke.
3. Externer Schornstein - wird durch den Dachboden bis zur Dachebene geführt.
4. Otter ist eine weitere Erweiterung der Schornsteinwandstärke, die so angeordnet ist, dass sie die Lücke zwischen ihr, der Dachummantelung und ihrer Abdeckung überbrückt.
5. Der Hals ist eine Fortsetzung des äußeren Schornsteins.
6. Der Kopf ist eine Verdickung der Wände, die die Rolle eines Deflektors spielt.

Anforderungen an einen gemauerten Schornstein

Der wichtigste ist der Abstand „vom Rauch“ zu brennbaren Strukturen. Es entspricht 250 mm - dies ist die volle Länge eines massiven Keramikziegels.

Die zweite Anforderung ist die strenge Vertikalität der Struktur. Eine Abweichung davon um mehr als 3 Grad (pro Meter Höhe) ist nicht zulässig. Außerdem sollten keine durchgehenden Risse im Mauerwerk vorhanden sein.

Schornsteinberechnung

Das Hauptkriterium ist der interne Abschnitt. Die Fähigkeit, heiße Gase zu entfernen, hängt hauptsächlich davon ab. Je leistungsstärker der Ofen, desto breiter sollte der Schornstein sein.Es gibt drei Standardgrößen, die für die eine oder andere Art von Heizgerät verwendet werden.

1. "Vier" - eine Reihe davon besteht aus vier Steinen. Abschnitt 125 x 125 mm. Es wird zum Kochen oder Heizen von Öfen mit geringer Leistung verwendet.
2. "Five" - ​​​​ein rechteckiger Schornstein, der aus einer Reihe von fünf Ziegeln besteht. Abschnitt 250 x 125 mm. Es wird zum Heizen und Heizen von Kochöfen verwendet. Schornsteine ​​für Kamine, die kleiner als dieser Abschnitt sind, werden nicht empfohlen.
3. "Sechs" - ein quadratisches Rohr, eine Reihe von sechs Ziegeln. Abschnitt 250 x 250 mm. Es wird für Kamine und russische Öfen verwendet - überall dort, wo ein Mindestwiderstand gegen die Bewegung heißer Gase erforderlich ist.

Das zweitwichtigste Kriterium bei der Berechnung ist die Körpergröße. Es hängt vom Ort seiner Ausgabe an das Dach relativ zum First ab:

1. Rohre, die auf einem First oder in einem Abstand von höchstens 1,5 Metern davon installiert sind, erheben sich 0,5 Meter über dem Dach.
2. Schornsteine, die in einem Abstand von anderthalb bis drei Metern zum First durch das Dach führen, werden mit einer entsprechenden Höhe hergestellt.
3. Wenn der Abstand mehr als drei Meter beträgt, sollte der Winkel zwischen dem First und dem oberen Schnitt des Rohrs 10 Grad betragen.

Wie installiere ich einen Schornstein?

Der Prozess der Installation eines Schornsteins ist in mehrere Hauptphasen unterteilt, die aus Folgendem bestehen:

• Vorarbeit;
• Installation von Befestigungselementen;
• Die eigentliche Schornsteininstallation.

Allgemeine Arbeitsschritte:

Es ist erforderlich, mit einem Spezialwerkzeug ein Loch in die Wand zu bohren, durch das der Schornstein selbst austritt. Moderne Modelle verfügen über verstellbare Düsen und aktive Kühlsysteme, um Risse auf der Fassadenoberfläche zu vermeiden.

1. Durchgang durch eine Beton-/Ziegelwand. Beton- und Ziegelwände sind das bequemste Material, das keine zusätzliche Verarbeitung erfordert. Es wird empfohlen, die Stelle, an der das Loch entstanden ist, zusätzlich zu spachteln, um die Möglichkeit einer vorzeitigen Verschlechterung der Raumwand auszuschließen.

2. Durchgang durch eine Holzwand

   Bei Arbeiten mit Holzoberflächen sorgfältig vor Überhitzung schützen. Heiße Luft strömt durch das Rohr, was zu einer unbeabsichtigten Entzündung von Materialien führen kann.

   Als Isoliermaterial werden häufig keramische Mischungen, hitzebeständige Isoliermaterialien und sogar Glaswolle verwendet. An der Wärmedämmung sollte man nicht sparen, da die Folgen sehr traurig sein können!

   Die Nuancen der Montage des Durchgangs des Schornsteins durch eine Holzwand

• Danach werden an der Außenseite des Hauses Elemente installiert, die das Schornsteinrohr in einer einzigen Position halten. Das Kit enthält normalerweise Dübel mit dem erforderlichen Durchmesser, mit denen Sie diese Aufgabe ausführen können.
• Der Schornstein selbst wird analog zum Konstrukteur aus mehreren Einzelteilen zusammengesetzt. Moderne Modelle verfügen über praktische Befestigungsmechanismen, mit denen Sie diesen Schritt in wenigen Minuten erledigen können.

Beispiele für fertige Installationen auf dem Foto:

Beispiel 1

Beispiel 2

Beispiel 3

Arten von Ziegelrohren

Es gibt drei Sorten gemauerte Schornsteinkonstruktionen, die sich je nach Standort voneinander unterscheiden.

• Einheimisch sind ihnen auch Schornsteine ​​​​angebaut. Sie werden getrennt vom Ofen gebaut, dh sie werden neben dem Heizelement aufgestellt und verbinden dieses mit einem Schornsteinauslass (Rohr).Typischerweise werden solche Schornsteine ​​dort installiert, wo mehrere Öfen oder Kamine angeschlossen werden müssen.
• Montierte Variante. Dies ist die häufigste Art von Schornsteinen. Beim Namen wird deutlich, dass die Struktur auf dem Ofen installiert ist, als wäre sie darauf gepflanzt.
• Wandaufbau. Es ist entlang der Außenwand gebaut, dh die Struktur befindet sich außerhalb des Hauses und nicht wie bei den beiden vorherigen Optionen im Inneren. Gleichzeitig kann das Wandrohr sowohl montiert als auch gerootet werden. Dies ist die einfachste Option für den Bau eines Schornsteins, aber teurer, da ein großer Aufwand an Wärmedämmungsarbeiten erforderlich ist.

Bau einer Schornsteinwand

Verfahren zum Installieren eines Metallschornsteins für einen Ofen

Das Metallrohr für den Ofen kann auf zwei Arten installiert werden: innerhalb des Rauchkanals sowie entlang der Außenwand des Hauses. Schauen wir uns beide Optionen genauer an.

Innerhalb des Rauchkanals

Wenn zu Hause ein Kanal gebaut wird oder er bereits aus alten Heizgeräten besteht, wird ein einwandiges Stahlrohr darin platziert, das als eine Art Hülse dient. Mit einem vollkommen gleichmäßigen Querschnitt und glatte Innenfläche, schafft es keinen Widerstand gegen Rauchgase.

Die Rinne selbst verhindert ein schlagartiges Abkühlen des Schornsteins und hilft so, die Kondensatbildung zu reduzieren und die Lebensdauer zu erhöhen. Diese Installation ist einfacher und das Fehlen langer horizontaler Abschnitte trägt zu einer besseren Traktion bei.

Schema der Installation eines Metallrohrs in einem Schornstein

Außerhalb eines Hauses oder Gebäudes

Die Installation im Freien ist im Gegensatz zur ersten Option komplizierter und kostspieliger.Für dieses Verfahren wird ein doppelwandiges Sandwichrohr verwendet, da die Verwendung eines einwandigen Rohrs immer noch eine obligatorische Isolierung erfordert.

Die Montage eines solchen Schornsteins muss sehr zuverlässig sein. Trotz des geringen Gewichts solcher Rohre ist eine Nachlässigkeit bei den Befestigungselementen des Schornsteins nicht akzeptabel.

Montagediagramme

Anforderungen für die Installation gemäß SNiP

1. Die Installation, Konstruktion und Installation von Metallschornsteinen erfolgt gemäß SNiP Nummer 2.04.50-91 sowie gemäß den Brandschutzvorschriften. Solche verantwortungsvollen Arbeiten sollten nur von Personen und Organisationen durchgeführt werden, die über die entsprechenden Genehmigungen verfügen. Arbeitserfahrung und Kenntnisse solcher Organisationen und Personen sind von großer Bedeutung.
2. Der Durchmesser muss gewählt werden und zur Leistung des Ofens passen.
3. Die Höhe des Schornsteins muss unabhängig von der Struktur mindestens 5 Meter betragen.
4. Es muss streng vertikal montiert werden, und die zulässigen Abweichungen von der vertikalen Achse sollten in einem Abschnitt von 2 Metern nicht mehr als 30 Grad betragen.
5. Horizontale Abschnitte über 1 Meter sollten nicht zugelassen werden, dies führt zu einer Verschlechterung der Traktion. Die Steigung des Rohres in solchen Abschnitten sollte mindestens 5 Grad betragen.
6. Um ein mögliches Austreten von Kondensat zu vermeiden, müssen Rohrschleusen in Richtung des Kondensatflusses installiert werden. Die Unterseite des oberen Rohrs sollte in die Oberseite des unteren Rohrs gehen.
7. Beim Zusammenbau einzelner Teile und Elemente muss eine spezielle hitzebeständige Dichtmasse verwendet werden, die für 1000 Grad ausgelegt ist.
8. Die Verbindungen werden mit speziellen Kabelbindern oder Klemmen befestigt, wenn eine solche Befestigung nicht vorgesehen ist, sollten die Verbindungen mit selbstschneidenden Schrauben befestigt werden.
9. Um es zuverlässig zu machen, müssen Sie das Problem seiner Befestigung sorgfältig prüfen. Es muss in Schritten von mindestens 1,5 Metern mit zuverlässigen Elementen befestigt werden.
10. Um den Brandschutz von Gebäuden zu gewährleisten, müssen spezielle Elemente zum Durchdringen von Zwischendecken und Dächern verwendet werden. Ihr Inneres muss mit nicht brennbarem, wärmeisolierendem Material ausgefüllt sein.
11. Beim Entfernen eines Metallschornsteins durch das Dach muss ein universeller Schnitt verwendet werden.
12. Zur weiteren Revision und Reinigung sollten spezielle Inspektionsluken und Reinigungsöffnungen installiert werden.
13. Um zu verhindern, dass Feuchtigkeit von außen eindringt, werden Pilze installiert. Um einen Brand durch Funkenflug aus dem Rohr zu vermeiden, sind Funkenfänger eingebaut.

Briefmarken

Die einzigartigen Eigenschaften des hitzebeständigen Materials ermöglichen den Bau von Rohren sowohl in Industrieanlagen als auch in Privathäusern und Sommerhäusern. Einige der beliebtesten Marken werden in Russland hergestellt. Insbesondere sprechen wir über:

• HKU. Es zeichnet sich durch seine Fähigkeit aus, enormen Temperaturschwankungen standzuhalten (es wird zum Auskleiden in der Stahlindustrie verwendet).
• Breitband. Bewährt im Hochofenbau.
• Rasieren. Sie werden zur Innenauskleidung von Öfen in der Metallurgie verwendet.
• SHA, SHB. Speziell für den Bau von Kaminen, Öfen und Schornsteinen hergestellt.

Insbesondere von den Sorten der letzteren ist die ShA-5 in unserem Fall eine ideale Wahl.

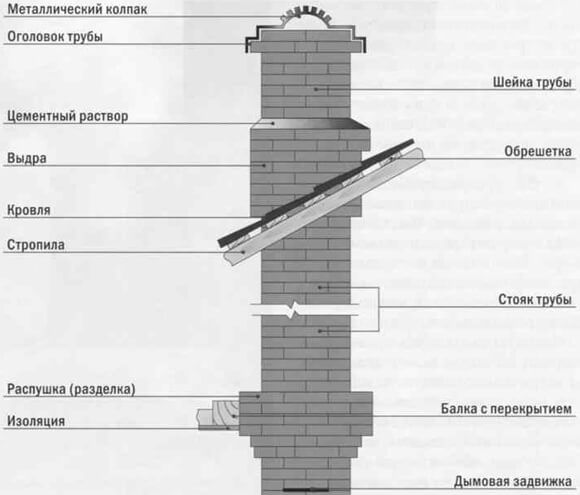

Schornsteindesign

In dem Artikel werden wir über das Plug-in-Modell sprechen, das in der russischen Region am häufigsten verwendet wird. Die Zusammensetzung des Schornsteins umfasst (von der Unterseite des Ofens nach oben):

• Ofenhals. Tatsächlich ist dies ein Rohr aus rechteckigen Ziegeln. Der Bereich des Halses wird entsprechend der Leistung des Ofens ausgewählt. Je mehr Leistung, desto größer der Querschnitt. Im Hals ist eine Stahlklappe eingebaut, mit deren Hilfe der Querschnitt des Schornsteins reguliert wird. Mit seiner Hilfe wird die Luftzufuhr reguliert.
• Flaum.Dabei handelt es sich um ein vorgezogenes Mauerwerk, das an der Überlappung zwischen den Räumen und dem Dachgeschoss errichtet wird. Sein Zweck ist es, die Decke vor hohen Temperaturen zu schützen. Eigentlich ist Flusen immer noch das gleiche Rohr, nur hat es eine größere Wandstärke.

Rauchrohr

• Steigleitung. Dies ist der längste Teil des Schornsteins, der durch den Dachboden verläuft. Sein Querschnitt ist derselbe wie der des Ofenhalses.

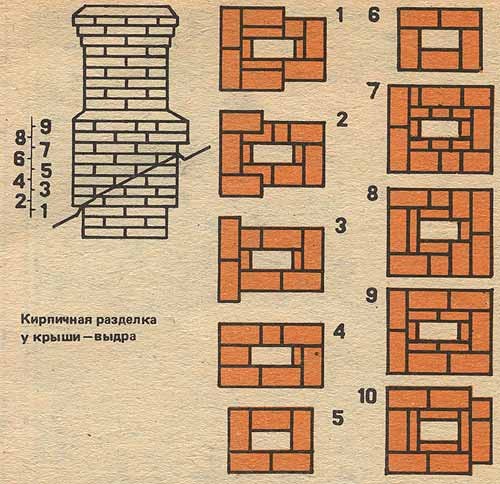

• Otter. Gleiches Design wie Fluff. Der Zweck besteht darin, die Dachkonstruktion vor hohen Temperaturen zu schützen, die vom Rohr ausgehen, und den Schornstein zu verstärken, um Windlasten standzuhalten.
• Schornsteinhals auf einem Ziegeldach. Dies ist der von außen sichtbare Teil, der sich über das Dach des Hauses erhebt.
• Kopf. Sein Zweck ist es, den Rohrhals vor Verschmutzungen zu schützen, die normalerweise bei Niederschlägen an senkrechten Flächen entstehen. Das heißt, der Außendurchmesser des Kopfes ist größer als der Durchmesser des Rohrhalses.
• Deckel. Dieses Element der Schornsteinkonstruktion besteht normalerweise aus verzinktem Stahlblech. Zweck - den Schornsteinschacht vor atmosphärischen Niederschlägen zu schützen.

Ein Abschnitt eines gemauerten Schornsteins über dem Dach: Rohrhals, -kopf und -kappe

Die Nuancen der Verwendung eines Schornsteins für einen Heizkessel

Bei der Installation eines Schornsteins für einen Kessel müssen einige Nuancen berücksichtigt werden. Der Durchmesser des Austrittsrohres des Wärmeenergieerzeugers muss dem Querschnitt des angeschlossenen Schornsteinkanals entsprechen. Wenn zwei Einheiten thermischer Ausrüstung an die Abgasvorrichtung angeschlossen werden, erhöht sich der Querschnitt des Schornsteins auf die Gesamtgröße der Auslassrohre.

Der Schornstein für den Kessel kann sowohl innerhalb als auch außerhalb des Gebäudes platziert werden

Der Betrieb von Kesselanlagen ist mit einer erheblichen Bildung von Kondensfeuchtigkeit verbunden. In Verbindung mit den Verbrennungsprodukten von Kraftstoff bildet Wasser verschiedene chemische Verbindungen, insbesondere wird in Verbindung mit Schwefel Schwefelsäure erhalten. In diesem Fall erscheinen nasse braune Flecken auf der Außenfläche des Mauerwerks.

Um die Wände des Schornsteins vor den Auswirkungen aggressiver chemischer Umgebungen zu schützen, wird die Struktur ummantelt, dh ein Rohr aus Metall, das nicht von Korrosionsprozessen betroffen ist, oder eine zylindrische Keramikauskleidung wird darin eingesetzt. Der Raum zwischen der Hülse und den Wänden des Schornsteins ist mit einem Material gefüllt, das die Verbrennung nicht unterstützt.

Lieber Leser! Ihre Kommentare, Vorschläge oder Ihr Feedback dienen dem Autor des Materials als Belohnung

Vielen Dank für Ihre Aufmerksamkeit

Das folgende Video wurde sorgfältig ausgewählt und wird sicherlich zur Wahrnehmung des Vorstehenden beitragen.

Fehler bei der Installation des Schornsteins

Da es nicht immer möglich ist, den Ofen korrekt im Haus zu installieren und das Rohr durch die Wand zu führen, sollten die häufigsten Installationsfehler berücksichtigt werden, um sie zu vermeiden. In solchen Fällen ist ein falscher Designroboter möglich:

• Unzureichende Isolierung an der Verbindungsstelle der Elemente. In diesem Fall überhitzt das Rohr.
• Das Vorhandensein von Fugen an Stellen, an denen sie durch einen Wand- oder Dachüberstand verlaufen. Eine solche Installation erhöht das Brandrisiko einer Kapitalstruktur.

Videobeschreibung

Dieses Video zeigt deutlich ein Beispiel für einen Verstoß gegen die Regeln für die Installation eines Sandwich-Schornsteins:

• Die Position des Rohres wird nicht beachtet. Es wird streng vertikal installiert.Bei der Isolierung der Hauptwände mit Schaumstoff oder Mineralwolle werden lange Dübel zur Befestigung des Schornsteins verwendet.
• Es gibt keine Ebbe an der Seitenneigung des Daches. In diesem Fall kann Niederschlag auf die Dämmung gelangen und deren Funktion beeinträchtigen.
• Unzureichende Gesamthöhe des vertikalen Teils. Dieser Fehler führt zu schlechter Traktion.

Probleme treten bei der Verwendung von minderwertigem Isoliermaterial auf. Eine billige Isolierung schrumpft mit der Zeit, daher besteht die Möglichkeit einer lokalen Überhitzung einiger Teile des Schornsteins.

Fachberatung

Vor dem Kauf der erforderlichen Materialien für die Einrichtung eines externen Schornsteins wird die Leistung der Ausrüstung bestimmt. Es beeinflusst den Durchmesser der Rohre. Sie können auch die folgenden Expertenratschläge nutzen:

• Wenn die Heizungsanlage mit Zwangszug ausgestattet ist, muss der vertikale Abschnitt der Struktur nicht vergrößert werden. Es reicht aus, das horizontale Rohr herauszuziehen.
• ein zu langer horizontaler Abschnitt trägt zur Verlangsamung des Rauchflusses bei (der Wert sollte 1-1,5 m nicht überschreiten);

Regeln für die Installation von Schornsteinrohren

Revisionslöcher sind nicht nur am äußeren Teil der Struktur, sondern auch am inneren horizontalen Element angeordnet.

Lebensdauer eines Außenschornsteins

Die Lebensdauer der Struktur hängt vom Material ihrer Herstellung und der korrekten Installation ab. Keramische Pfeifen erfüllen bei richtiger Anwendung ihre Funktion bis zu 40 Jahre. Ein gemauerter Schornstein kann mehr als 50 Jahre betrieben werden. Edelstahl muss nach 15-20 Jahren gewechselt werden, aber alles hängt von der Dicke des Metalls ab. Die Verzinkung hat die kürzeste Lebensdauer: bis zu 10 Jahre.

Die Haltbarkeit der Struktur wird durch die Erwärmungstemperatur der Abgase beeinflusst. Ein hochwertiges Sandwichsystem hält bis zu 20 Jahre.Bauwerke halten länger, wenn die Heizgeräte mit Gas oder Pellets betrieben werden.

Kurz zu den wichtigsten ...

Schornsteine ​​gibt es ein- und doppelwandig. Je nach Herstellungsmaterial werden Metall-, Ziegelkonstruktionen und Konstruktionen aus Sandwichrohren unterschieden. Die letzte Option ist optimal für Privathäuser. Bei Installation des Schornsteins, die Regeln seiner Platzierung im Raum. Seine Funktionalität sowie das Vorhandensein von Traktion in Heizgeräten hängen von der korrekten Bestimmung des Durchmessers und der Höhe der Struktur ab.

Die Installationstechnik durch eine Holz- und Ziegelwand ist dieselbe, aber es gibt einige Nuancen: Holz ist anfälliger für Entzündungen und erfordert maximalen Schutz. Bei der Installation sind Brandschutzvorschriften zu beachten, sowie mögliche Fehler zu berücksichtigen.

Allgemeine Bauordnung

• Die Höhe des Rohrs über dem Dach;
• Hauptmaterial;
• Lösung.

Die Höhe des Ziegelrohrs wird unter Berücksichtigung der Dachneigung und der Firsthöhe berechnet.

Berechnung der Rohrhöhe

Die Verlegung des Schornsteins erfolgt mit rotem Backstein der Marke M200. Roter Ziegel kann Temperaturen von bis zu 800 Grad Celsius standhalten, aber zum Verlegen von Kanälen in der Nähe des Heizteils des Ofens ist es besser, Schamotte und feuerfeste Ziegel zu verwenden, um ein Spalten oder Verbrennen des Materials zu vermeiden. Alle gestapelten Steine ​​müssen von hoher Qualität sein (seitlich glatt). Auf unebenen Oberflächen beschleunigt sich die Rußbildung, was zu verringerter Traktion und sogar Zündung führt. Beim Verlegen muss die Innenseite sofort an den Nähten gereinigt werden.

Es gibt zwei Arten von Mörtel zum Verlegen eines Schornsteins. Ton oder Zement-Ton.Normalerweise wurden alle Öfen auf Lehmmörtel ausgelegt, da Lehm feuerfest ist und nicht reißt, aber um die Festigkeit des Mauerwerks zu erhöhen, kann dem Mauermörtel Zement zugesetzt werden.

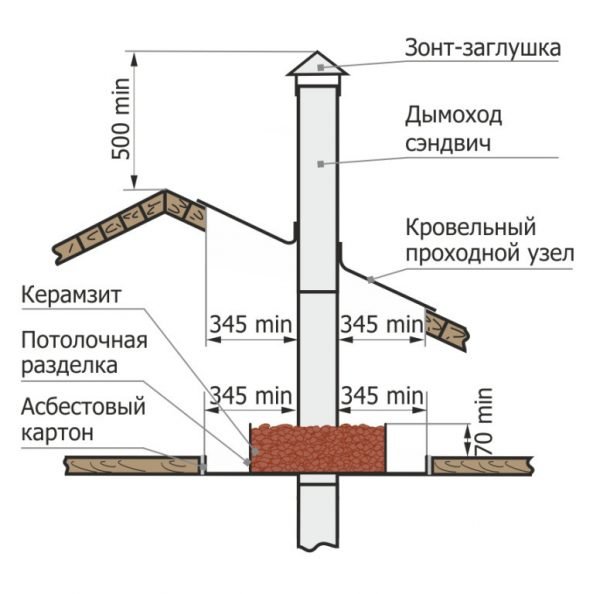

Schneiden des Schornsteins auf dem Dach

Das Schneiden des Schornsteins auf dem Dach erfolgt unter Berücksichtigung mehrerer Größen:

• der Mindestabstand von der Dachfläche zu den Sparren beträgt 250-300 mm;
• wenn Dach- oder Dachmaterial als Oberflächenbeschichtung verwendet wird - die Größe bis zum Schornsteinrohr beträgt 300 mm;
• bei Verwendung von Metall- oder Betonteilen als Sparren reduziert sich dieser Abstand auf 200 mm.

Schwierigkeiten treten auf, wenn Rohre durch die Schichten des Dachschutzes (Dampf, Abdichtung, Holzlattung der Struktur und Isolierschichten) geführt werden. Wir führen die Arbeiten sehr sorgfältig aus und versuchen, nicht alle Dämm- und Konstruktionsschichten zu verletzen.

Um das Glas zu installieren, führen wir eine zusätzliche Kiste durch und verbinden 2 benachbarte Sparren mit 2 Jumpern entsprechend der Größe der Hülse.

Wir ziehen alle alten Schichten sorgfältig fest und stecken sie nach innen, wobei wir die Kanten mit einem Hefter oder Nägeln mit Hüten befestigen. Wir füllen alle Lücken mit einer Schicht Wärmedämmung und Versiegelung.

Die Oberflächenabdichtung erfolgt in mehreren Schritten:

• auf dem Dach legen wir eine Nut über die gesamte Oberfläche des Rohrs, um mögliche Lecks zu entwässern und zu entfernen.
• Wir reparieren und füllen alle Lücken und installieren die äußere wasserdichte Schürze. Es kann aus Stahl oder Gummi bestehen. Wir wickeln seine Kanten unter die Dacheindeckung und befestigen es auf der inneren Schürze der Hauptstruktur und schließen alle Fugen;
• jetzt wird Wasser, wenn es durch kleine Ritzen fließt, in die Ablaufrinne fallen oder entlang der Abdeckung der Unterdachschürze entfernt werden.

Installieren Sie nach dem Verlegen der Dachdeckschicht die äußere Schürze und befestigen Sie sie hermetisch an der Oberfläche des Schornsteins und des Dachs.

Planen:

Das Schema, den Schornstein auf dem Dach zu schneiden

Installation eines gemauerten Schornsteins

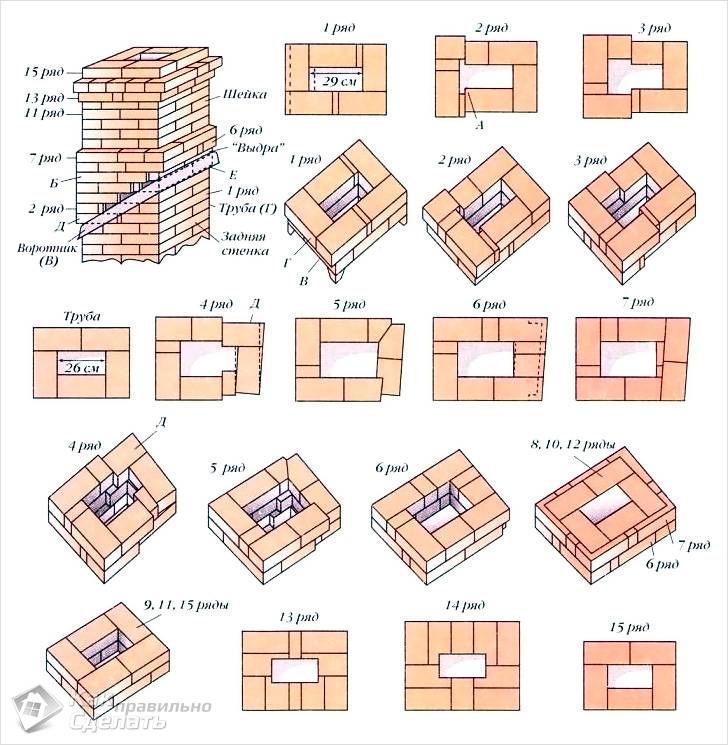

Entwicklung von Schemata und Zeichnungen des Schornsteins

Schon vor Baubeginn muss besonders genau gezeichnet werden Zeichnungen und Diagramme der Funktionskomponenten des Schornsteins, ein verantwortungsvoller Umgang mit dieser Phase wird viele Fehler während des Baus der Struktur vermeiden. Der für die Rauchabführung zuständige Kanal besteht aus einem Rohr, das direkt auf dem Erhitzer befestigt wird, optional ist auch eine Klappenausstattung möglich.

Halten Sie sich an die Regel, Ziegel durch Abrichten auszulegen, es ist notwendig, jede Reihe abzurichten. Vor dem Überlappen sollte ein Abstand von 4 Reihen gelassen werden, in diesem Bereich endet der Sockel und der Ausbau des Mauerwerks beginnt.

Aus welchen Teilen besteht ein gemauerter Schornstein - ungewöhnliche Namen

Die Überkopfkonstruktion besteht aus mehreren Zonen. Für eine gewöhnliche Person mögen ihre Namen nicht ganz gewöhnlich klingen. Als nächstes geben wir die Hauptteile von gemauerten Rauchabzugsstrukturen an und beschreiben ihre Merkmale:

1. Direkt am Heizgerät ist der untere Teil des Schornsteins montiert - das Überkopfrohr. Ziegel werden während der Installation mit einem speziellen Verband gestapelt.
2. Nach dem Überkopfrohr wird aufgewirbelt (ansonsten - geschnitten). Dieser Teil wird als Erweiterung des Schornsteins verstanden, den sie für 5-6 Ziegelreihen von der Decke zwischen den Stockwerken des Hauses auslegen. Hier gibt es eine Feinheit. Nur der äußere Teil des Flaums wird um 25–40 cm verbreitert. Aber sein Innendurchmesser ist ähnlich dem Querschnitt des gesamten Schornsteins.Fluff schützt Böden vor erhöhten Temperaturen. Tatsächlich erfüllt es die Funktion der Wärmedämmung. Deshalb sind seine Wände so dick gemacht.
3. Der Flaum hat einen Hals. Es ist für die Installation eines speziellen Ventils vorgesehen, das es ermöglicht, den Zug des Ofens durch Regulierung der Verbrennungsintensität des Brennstoffs zu ändern.
4. Eine Säule aus Ziegeln mit einem darin verlegten Rauchkanal wird als Riser bezeichnet. Strukturell wird es vor und nach dem Flaum platziert - im Dachgeschoss. Die Steigleitung wird bis zum Dach des Gebäudes verlegt.
5. Über dem Dach ist ein Otter montiert - eine Verlängerung (ca. 10 cm auf jeder Seite) der besonderen Art. Es schützt den Dachboden vor dem Eindringen von Niederschlag.
6. Über dem Otter ist ein weiterer Hals. Seine Parameter ähneln den Abmessungen des Schornsteins.

Die Hauptteile einer gemauerten Rauchabzugskonstruktion

Das Ende der Rauchentfernungsstruktur ist der Kopf. Es besteht aus einer Otterplattform und einer Kappe, die über den Hals hinausragt. Am Kopf (bzw. an der Kappe) ist ein Regenschirm, ein Deflektor oder eine Kappe angebracht, die verhindern, dass vom Wind getragener Schmutz und Niederschlag in das Rohr gelangen. Einheimische Schornsteine ​​​​haben ein ähnliches Design. Daran können aber, wie gesagt, mehrere Heizgeräte angeschlossen werden. Daher wird die Struktur mehrere Abschnitte und Steigleitungen haben.

Spezielle Anforderungen

Wir wiederholen: Die Vorteile sind unhöflich - Kompaktheit und die Möglichkeit, ohne Kapitalbauarbeiten in ein bestehendes Haus zu bauen. Es ist jedoch nicht so einfach, einen leistungsstärkeren Ofen in die Struktur des Ofens im Allgemeinen mit den gleichen Abmessungen einzubauen, da er durch übermäßige Wärmebelastung schnell unbrauchbar wird. Wenn besondere Anforderungen nicht erfüllt sind für:

• Ofenfundament.
• Mauerwerkslösungen.
• Möglichkeiten, die Struktur des Ofens zu verlegen.
• Die Auswahl und Methoden der Installation von Ofenarmaturen.

Die Gestaltung des Fundaments für den Rohbau ist in Abb. Das Schotterkissen ohne Sandfüllung wird vor dem Eingießen in den Horizont eingeebnet. Füllmörtel M150 - Zement M300 und Sand 1:2. Der Abstand zwischen Schotterfundament und Bodenbelag beträgt 30-40 mm. Vergessen Sie nicht, die geschnittenen Stämme zu unterstützen! Es ist ein häufiger, aber grober Fehler, die Enden hängen zu lassen. Die Abmessungen des Fundaments im Plan sollten mindestens 100-150 mm über die Kontur des Ofens hinausragen.

Das Gerät der Gründung des Ofens grob

Hinweis: gemauertes Bett auf Fundament für den Ofen mit Abrichten in Reihen und zwischen Reihen wie die ersten 2 Mauerwerksreihen des Ofenaufbaus ausgelegt, siehe unten.

Um das Rohmaterial zu falten, werden 3 Arten von Lösungen verwendet, siehe Abb. unter. Das Bett auf dem Fundament und der Schornstein werden auf einem Kalkmörtel ausgelegt, da dieser eine ausreichende Hitze- und Feuchtigkeitsbeständigkeit kombiniert, der Schutt darf jedoch nur auf einem vollständig feuchtigkeitsbeständigen Zementsandmörtel verlegt werden. Sand für Lehmmörtel ist sehr wünschenswert, um Berge oder Schluchten mit groben Körnern zu nehmen. Gewöhnlicher Ton - gekaufter Ofen, garantierter Fettgehalt und vor allem Reinheit. Selbstgrabender Ton, mit Sand auf den gewünschten Fettgehalt gebracht, taugt wenig für grobes Mauerwerk.

Zusammensetzungen von Mauermörteln für einen groben Ofen

Für Mauerwerk wird ein Ofen verwendet und, wenn die Bestellung (siehe unten) vorliegt, Schamottesteine; der rote arbeiter ist für höchste qualität geeignet - hellrot in der farbe (vollständig geglüht), ohne brandspuren, verzug und quellung. Trockenformstein ist absolut ungeeignet. Das Mauerwerk der Struktur ist rau. Regeln:

• Wenn Sie ein unerfahrener Ofenbauer sind, wird jede Mauerwerksreihe zunächst trocken ausgelegt; Erkannte Mängel beim Beschneiden / Absplittern von Ziegeln werden beseitigt.
• Vor dem Aufbringen des Mörtels wird jeder Ziegel eingeweicht, bis keine Luftblasen mehr freigesetzt werden. Es ist unmöglich, alle Steine ​​wahllos in ein Fass zu stopfen!
• Auf das Bett und den Stoß des zu verlegenden Ziegels wird eine Mörtelschicht von 5 mm aufgetragen.
• Der zu verlegende Ziegel wird mit einer sanften Bewegung leicht geneigt verlegt und zum vorherigen verschoben, damit keine Luftblasen in der Naht verbleiben.
• Der Ziegel wird gepresst, bis die Naht auf 3 mm zusammenläuft; kann nicht angezapft werden!
• Zwischen Schamotte und gewöhnlichem Mauerwerk beträgt die Anfangsnaht 8-10 mm; nach dem Pressen - 6 mm.
• Die Naht zwischen Ziegeln und eingebetteten Metallteilen (siehe unten) beträgt 10 mm.
• Überschüssiger Mörtel, der aus der Naht herausgedrückt wird, wird mit einer Kelle (Kelle) entfernt.
• Die nach der Reinigung des überschüssigen Mörtels gefundenen Vertiefungen in den Nähten werden durch Eindrücken ohne Querbewegungen mit Mörtel gefüllt, nicht jedoch durch Reiben!

Diejenigen, die es vorziehen, visuell zu lernen, Video-Lektion über Mauerwerk Heiz- und Kochöfen kann unten sehen:

Video: Heiz- und Kochherd verlegen

Ofentür falsch eingebaut

Beschläge und Roste für groben Bedarf aus Gusseisen; Türen und Riegel - mit einer Installationsschürze und Löchern darin für diagonale Drahtschnurrhaare. Angeschweißte Fittings aus Stahl oder Gusseisen mit Ösen für gerade Whisker (Verlegung entlang der entsprechenden Ofenwand) sind hier ungeeignet. Montieren Sie jedoch die Türen/Verschlüsse wie in Abb. auf der rechten Seite ist es unmöglich, unhöflich zu sein; Es ist überhaupt nicht nach Ofenregeln. Für eine Landholländerin 2,5 Ziegel im Plan, die ein- oder zweimal pro Saison geheizt wird, geht vielleicht, aber nicht um unhöflich zu sein.

Zunächst müssen die Schnurrhaare (Draht - verzinkt 2-3 mm) mit Umhüllung zusammengedrückt werden, damit sie sich nicht bewegen.Drücken Sie zunächst nicht fest, stellen Sie den gewünschten Winkel ein (mindestens 12 mm sollten vom hinteren Ende des Schnurrbarts bis zur Innenseite des Mauerwerks verbleiben). Dann vorsichtig festziehen, Tür/Riegel leicht schütteln. Noch nicht gegangen? Gut. Zweitens müssen Sie den Rock fest mit Asbestschnur (oder Basaltfaser) umwickeln und erst jetzt anbringen. Sie können sich auch die folgenden Videos über die Installation von Zubehör im Backofen ansehen.

Umstellung von Backstein auf Sandwich

Gemauerte Schornsteine ​​haben einen guten Zug und halten lange. Das Mauerwerk des Rohrs kann jedoch zusammenbrechen, insbesondere unter dem Einfluss der äußeren Umgebung. Die zerstörte Schicht kann den Austritt von Verbrennungsprodukten verhindern und die Traktion verringern. Um ein neues Rohr zu installieren, können Sie einen Übergang von einem Ziegelrohr zu einem Sandwich setzen.

Zum Andocken wird an der Basis ein quadratischer Adapter verwendet, dagegen ein zylindrischer. Im Inneren des Adapters befindet sich eine Schicht Basaltwolle.

Beim Wechsel von Sandwichplatten auf Ziegel müssen Sie zwei Adapter verwenden. Eine über dem gemauerten Schornstein, die andere auf dem Dachboden.

Der Abstand vom Sandwichrohr zur brennbaren Struktur des Hauses ist mit feuerfestem Material gefüllt, etwa 400 mm.

Feuerfeste Dichtungsmassen werden verwendet, um die Nähte in der Struktur abzudichten.

Beim Wechsel von einem quadratischen Rohr zu einem runden Rohr ist es nicht möglich, den Rohrquerschnitt zu verringern und zusätzliche Vorsprünge anzubringen, um den Luftzug nicht zu stören.
