Bau eines Schornsteins in einem Metall- oder Ziegelbad

Grundlegende Regeln und Vorschriften

Bevor Sie das Rohr im Bad durch die Wand führen und den Schornstein ausstatten, müssen Sie die grundlegenden Sicherheitsregeln studieren, da eine davon tatsächlich Ihr Leben retten kann. Regeln für die Installation eines Schornsteins in einem Bad:

1. In keinem Fall sollten der Schornstein und die Lüftungssysteme angeschlossen werden;
2. Verwenden Sie keine Komponenten, die nicht von der Konstruktion des Schornsteins vorgesehen sind;
3. Die Einrichtung des Schornsteins im Bad für einen Holzofen erfolgt nur nach bewährten Methoden;
4. Wenn sich das Bad in der Nähe von brennbaren Bereichen befindet, ist eine hochwertige Isolierung erforderlich. Ansonsten ist die Installation eines Schornsteins im Bad strengstens untersagt;
5. Um den Lüftungsauslass und den letzten Abschnitt des Schornsteins abzudecken, müssen verschiedene Pilze verwendet werden.

Sehen Sie sich auch einige nützliche Tipps an, die sich bei der Installation eines Rohrs in einem Badehaus auf einem Eisenofen als nützlich erweisen werden:

1. Wellrohre werden häufig zur Ausstattung von Schornsteinen verwendet, was völlig unerwünscht ist. Tatsache ist, dass sich Ruß und Ruß auf der gewellten Oberfläche absetzen, wodurch die Brandgefahr erhöht und der Schornsteinzug verringert wird.
2. Außerdem sollten Sie den Schornstein im Bad nicht durch die Wand führen und ihn außerhalb des Gebäudes ausstatten, wenn das verwendete Rohr einschichtig ist. Dies kann aufgrund der großen Kondensatmenge mit einer schnellen Zerstörung des Rohrs behaftet sein;
3. Um den Durchmesser bei der Installation eines Rohrs in einem Bad zu berechnen, greifen Sie am besten auf die Hilfe eines Spezialisten zurück, um unangenehme Versehen zu vermeiden.
4. Auf keinen Fall dürfen zwei Schornsteinsysteme ohne vorherige behördliche Genehmigung kombiniert werden.

Regeln für die Installation von Schornsteinen

Stellen, an denen das Rohr durch die Decke und andere Gebäudestrukturen geführt wird, sollten berücksichtigt werden, dass sie von innen mit Holz, dh brennbarem Material, ausgekleidet sind

Dabei spielt es keine Rolle, aus welchem ​​​​Material die Wand oder Decke selbst gebaut ist, es reicht aus, dass eine brennbare Auskleidung vorhanden ist. Im Allgemeinen klingen die Postulate der Verlegung von Schornsteinkanälen so:

• Bevor Sie einen Backsteinofen aus Metall oder Mauerwerk installieren, müssen Sie einen guten Ort auswählen, damit der zukünftige Schornstein des Bades nicht auf die tragenden Strukturen des Daches fällt. Es macht dann keinen Sinn, das Rohr unnötig zu drehen, und es ist unmöglich, den Ziegelkanal zu drehen. Die Gesamtzahl der Rohrwindungen sollte 3 nicht überschreiten;
• Der horizontale Abschnitt vom Ofen bis zur Einbindung in den vertikalen Kanal sollte nicht länger als 1 m sein.Ausnahme ist der in einem Winkel von 45 ° geneigte Schornstein, der manchmal anstelle des horizontalen verwendet wird. Aber auch hier sollte man sich nicht hinreißen lassen, diesen Abschnitt so kurz wie möglich halten;
• Ein einwandiger Metallschornstein muss von ungeschützten brennbaren Bodenmaterialien in einem Abstand von 0,5 m getrennt werden. Wenn brennbare Oberflächen mit einem nicht brennbaren Schirm bedeckt sind, kann der Abstand auf 38 cm reduziert werden. Alle Anforderungen der Brandschutznormen sind detailliert in der Abbildung unten;
• Die gleiche Abbildung zeigt, wie der Schornstein richtig in der Höhe installiert wird, damit sein Schnitt nicht in die Leezone fällt. Dann nimmt die Kraft der natürlichen Traktion erheblich ab;
• Der vertikale Gaskanal muss mit einem System zum Reinigen und Ableiten von Kondensat ausgestattet sein.

Ab dem Dachgeschoss wird dringend empfohlen, ein einwandiges Rohr mit einer wärmeisolierenden Schicht aus feuerfester Isolierung zu schützen, die beste Option ist Basaltfaser. Außen ist die Isolierung in ein verzinktes Stahlgehäuse eingewickelt. Dann tritt kein Kondensat außerhalb des Rohrs auf und der Dachboden wird vor Feuer geschützt. Bei der Installation eines Schornsteins durch eine Wand werden die gleichen Einkerbungen wie beim Durchgang durch die Decke beachtet.

Schornstein Sicherheit

Es ist unbedingt erforderlich, einen hohen Brandschutz des Schornsteins für das Bad zu gewährleisten

Achten Sie dazu, wie oben erwähnt, besonders auf die Dichtheit der Verbindungen der einzelnen Rohrteile sowie auf das Schneiden, wenn der Schornstein durch die Böden und das Dach geführt wird

An Stellen, an denen das Rohr durch die Decke geführt wird, muss es mit hitzebeständigem Material von den Holzelementen isoliert werden - dies kann Asbest, Mineralwolle, Sand oder Blähton sein.

• Dazu wird an der Stelle, an der der Schornstein durchgeht, eine Metallplatte mit einem Loch an der Decke befestigt, durch die das Rohr geführt wird.
• Von der Seite des Dachbodens ist eine Art Kasten angeordnet, der 10-15 Zentimeter höher sein sollte als der Dachboden. Darin wird Isoliermaterial verlegt oder eingegossen, das den Holzboden vor den hohen Temperaturen des Schornsteins schützt. Das Rohr muss mindestens 25 Zentimeter von brennbaren Bodenmaterialien entfernt sein.

Rohrdurchführung durch die Decke

Es ist sehr wichtig, einen Wärmeschutz nicht nur in der Decke, sondern auch an der Holzwand des Bades anzuordnen. Grundsätzlich sind Badegebäude aus Kiefernholz gebaut, und sein Holz ist ziemlich harzig und kann durch die hohen Temperaturen des nahe gelegenen Schornsteins leicht überhitzen und sogar ausbrennen

Daher muss die Wand mit einem nicht brennbaren Material gesichert werden - es kann sich um eine spezielle Trockenbauwand, Asbest, Mauerwerk, Folienmineralwolle oder eine Kombination handeln.

Es ist sehr wichtig, nicht nur die Decke, sondern auch die Wände zu schützen

• Nach Durchquerung des Dachgeschosses wird der Schornsteinkanal durch das Dach geführt und überragt dieses um mindestens anderthalb Meter.
• Um den Schornstein herum ist beim Durchgang durch die Überdachung eine Abdichtung angeordnet, die die Dachkiste vor Feuchtigkeit und damit vor Schimmel und Zerstörung schützt.

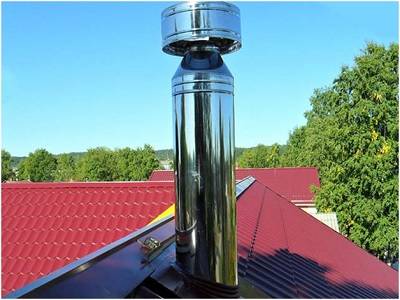

Der Durchgang durch das Dach muss wasserdicht gemacht werden

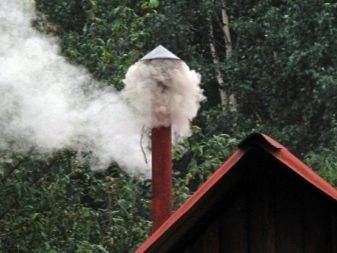

Auf den Pfeifenkopf wird ein spezieller Schutzpilz aufgebracht und ein Funkenfänger angeordnet.

Wassertank

In das Schornsteinsystem eines Bades wird manchmal ein Metalltank zum Erhitzen von Wasser eingebaut, der aus Metallsandwichrohren besteht, in denen ein nicht isolierter Teil des Schornsteins verläuft. Tanks können ein unterschiedliches Volumen haben - dies hängt in erster Linie von der Leistung des ausgewählten Ofens ab.

Achten Sie bei der Wahl dieses Kaminzubehörs am besten auf ein Edelstahlprodukt, das lange hält. Natürlich müssen Sie sich auf den Durchmesser des Schornsteinrohrs konzentrieren, an dem der Tank befestigt wird.

Es ist besser, das gesamte Set in einem Bausatz zu kaufen, damit Sie eine bereits montierte Struktur nicht zerlegen müssen.

Fertiger Schornsteinteil mit Wassertank

Am Wasserbehälter sind Abzweigrohre vorgesehen, auf die Abschnitte von Kaminrohren aufgesetzt werden. Sie müssen eng aneinander anliegen, da sonst der Schub abnimmt und Kohlenmonoxid in den Raum gelangen kann.

Ein Wassertank aus Metall ist auch in das Design eines gemauerten Schornsteins eingebaut. In diesem Fall erwärmt die heiße Luft aus dem Ofen, die daneben vorbeiströmt, das in den Tank gegossene Wasser. Beim Bau eines Behälters muss in der Wand des Schornsteins ein Platz vorgesehen werden, an dem sich ein Hahn und ein Abzweigrohr mit einem Hahn zum Befüllen des Tanks befinden.

Schema der Vorrichtung des Badekamins

In diesem Diagramm sind alle oben genannten Abschnitte des Schornsteinsystems des Saunaofens gut sichtbar.

Ungefähres allgemeines Schema einer Badekaminvorrichtung

Es ist erwähnenswert, dass der Saunaofen mit seinem Feuerraum normalerweise in einen anderen Raum geht - ein Ankleidezimmer. Dies ist vorgesehen, damit beim Waschen keine Verbrennungsgefahr besteht und der Wärter jederzeit die Möglichkeit hat, Brennholz in den Feuerraum zu legen.

Direkt im Badezimmer befindet sich der Ofen selbst mit einer Metallkiste, die die glühenden Wände umschließt und 10-15 Zentimeter von ihnen entfernt ist.In diesem Abstand sind Kieselsteine ​​​​gelegt, die beim Erhitzen Wärme an den Raum abgeben, und wenn Sie Dampf bekommen möchten, spritzen sie klares Wasser oder einen Aufguss duftender Kräuter darauf. Auch der Schornstein und der darauf angeordnete Tank befinden sich bei dieser Ausführungsform im Badehaus.

Ofen aus Gusseisen mit Reling, Metallkamin und Wassertank

Die Abbildung zeigt auch, wie der Schornstein durch die Böden und Dächer geführt werden sollte und wie die vollständige Sicherheit seines Betriebs gewährleistet werden kann.

Basierend auf diesem Schema können Sie problemlos selbst einen Schornstein arrangieren, wenn Sie alle Normen, Regeln, Größen und Mengen von Isoliermaterialien strikt einhalten.

Reinigung

Der Saunakamin wird mindestens zweimal im Jahr - im Frühjahr und im Herbst - gereinigt. Dafür gibt es eine Reihe von Gründen: Kondensatbildung, Eindringen von Fremdkörpern in das Rohr, aber häufig Schornstein von Ruß befreit und Ruß. Letzteres hängt von der Art des verwendeten Brennstoffs ab: Spezielle Briketts oder Euro-Brennholz verlangsamen die Rußbildung, Holzbrennstoff erhöht jedoch die Reinigungshäufigkeit.

Bis heute gibt es drei beliebte Möglichkeiten, den Schornstein zu reinigen. Das traditionelle Mittel zum Reinigen des Schornsteins ist eine Halskrause, die in jedem Baumarkt gekauft oder aus improvisierten Materialien hergestellt werden kann.

Um dieses einfache Gerät herzustellen, benötigen Sie einen Besen mit Kunststoffstäben, eine Unterlegscheibe, eine Schraube und ein anderthalb oder zwei Meter langes Kabel mit einer Last von zwei bis drei Kilogramm. Der Prozess der Herstellung einer Halskrause sieht folgendermaßen aus:

• Die Stäbe des Besens werden zum Erweichen in kochendes Wasser gelegt, dann werden sie in verschiedene Richtungen aufgebogen und gleichmäßig verteilt.

• Die ungebogenen Stangen werden mit einer Unterlegscheibe und einer selbstschneidenden Schraube befestigt.

• An der Basis der Halskrause ist ein Kabel mit einer Last mit Klammern befestigt.

• Der letzte Schritt besteht darin, die Größe anzupassen, da die Halskrause etwas größer als der Schornstein sein sollte. Eine aus Pappe ausgeschnittene Schablone hilft, die Größe richtig zu bestimmen.



















Die Reinigung des Schornsteins mit einer Halskrause ist sehr einfach. Eine Last wird in den Schornstein abgesenkt, dann eine Halskrause, und dann wird das Rohr mit Translationsbewegungen gereinigt. Ein weiteres "Haus"-Reinigungswerkzeug ist ein Schlauch.

Auch Volksheilmittel wie Kartoffelschalen oder brennbarer Brennstoff sind einfach und effektiv. Im ersten Fall wird ein Eimer Kartoffelschalen in einen glühenden Ofen geworfen (es kann weniger sein - alles hängt von den Innenmaßen des Ofens ab). Die aus der Reinigung freigesetzte Stärke reagiert mit Ruß und wird innerhalb von zwei bis drei Tagen selbst entfernt. Zwar raten Experten noch einmal, den Schornstein mit einer Bürste oder einem Schlauch zu reinigen.

Brennholz mit hoher Brennbarkeit ist trockenes Espen-Brennholz. Du öffnest das Gebläse, das Schornsteinventil, die Feuerraumtür und hältst das Feuer zwei bis drei Stunden am Brennen. In dieser Zeit brennen Ruß und Ruß vollständig aus. Für eine solche Reinigung des Schornsteins müssen Temperaturen von mehr als tausend Grad standhalten.

Moderne flüssige und feste Chemikalien werden immer beliebter, die zusammen mit Brennholz oder Kohle in den Ofen gegeben werden. Sie reinigen den Schornstein schnell, sind erschwinglich, preiswert und sicher.

Wie installiert man?

Um einen Schornstein mit eigenen Händen zu arrangieren, sind Metallrohre eine ideale Materialoption. Sie reduzieren die Baukosten sowie die Arbeitskosten. Die Installation des Schornsteins beginnt mit dem bereits im Bad installierten Ofen. Bis zum ersten Knie ist ein gewöhnliches Eisenrohr installiert. Durch die richtige Befestigung erhalten spezielle Konstruktionen feuerfeste Eigenschaften.

Das Anfangsteil wird am Ofenrohr befestigt.Sofort wird ein Tor installiert - ein Ventil, mit dem Sie die Zugkraft erhöhen oder verringern können. Dann wird ein Loch in das Dach gemacht, das quadratisch sein kann. Als nächstes wird eine Metallbox mit einem Durchgangsloch zusammengebaut, das der Größe der Struktur entspricht. Dadurch wird der Schornstein auf den Dachboden gebracht. Die Höhe der Box sollte größer sein als die Materialien für die Fertigstellung der Decke.

Die Box wird sicher in der Decke befestigt. Der freie Raum der Box wird mit Mineralwolle oder Blähton gefüllt. Auf dem Dachboden ist die Struktur mit einem Deckel mit einem Loch für das Rohr bedeckt. An der Schornsteindurchführung wird eine Platte aus hitzebeständigem Material befestigt. Das obere Rohr ist mit Platten aus Mineralwolle oder Asbest geschützt. Als Wärmedämmung dient eine spezielle wasserdichte Manschette. Lücken können mit Dichtmittel behandelt werden.

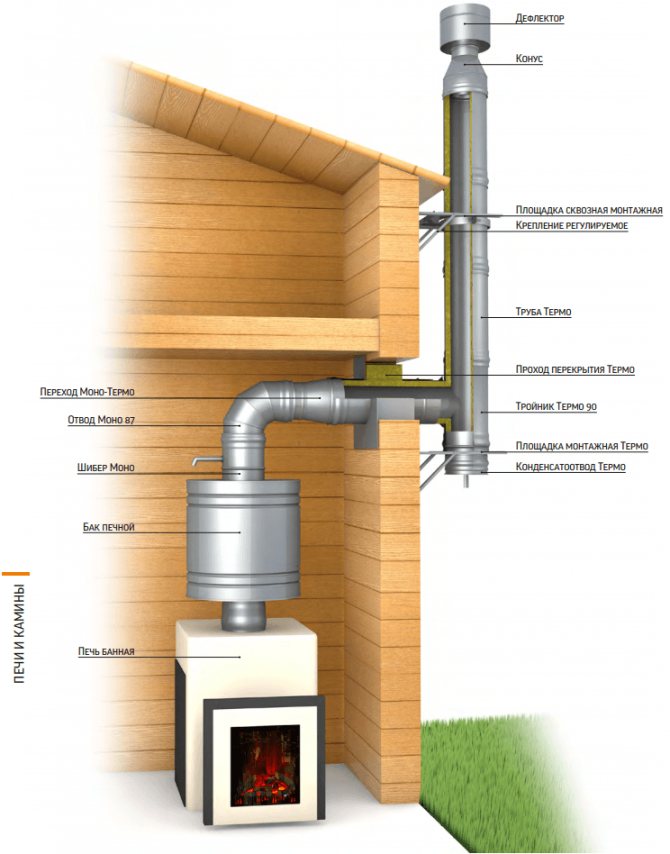

Noch niedrigere Arbeitskosten erfordern die Installation eines externen Metallschornsteins. Das Gerät geht von einem geeigneten Loch in der Wand (nicht im Dach) aus. Um das Rohr aus dem Ofen zu drehen, wird ein spezieller Bogen gekauft. Biegungen sind unterschiedlich, wählen Sie die Option, die zu Ihnen passt.

Der Auslauf wird am Ofenrohr montiert. Dann wird außen ein T-Stück platziert. Von dort wird der Schornstein an der Wand nach oben geführt, ggf. nach unten. Als Wandisolierung ist es richtig, eine ähnliche Metallbox zu verwenden, die mit nicht brennbarem Schüttmaterial gefüllt ist.

Bei der Anordnung einer externen Struktur ist es wichtig, dass sie sich 50-60 cm über den First erhebt: Eine solche Installation garantiert eine gute Traktion. Um den Schornstein vor kleinen Trümmern und Regen zu schützen, wird ein spezieller Regenschirm aufgesetzt.

Gemauerte Schornsteine ​​​​können verwurzelt oder montiert sein. Die beste Option für Saunaöfen ist Wurzel.Wenn der Ofen aus Ziegeln besteht, wird eine Struktur aus demselben Material angebracht. Wenn der Ofen aus Metall besteht, wird der gemauerte Schornstein mit einem speziellen Rohr mit dem Rohr verbunden.

Ein gemauerter Schornstein ist in Form einer quadratischen Säule angeordnet, die mit einem wohlgeformten Querschnitt ausgestattet ist. Die Größe des Abschnitts hängt von der Leistung des Saunaofens ab, es kann ein halber Ziegel, ein Ziegel oder zwei Ziegel sein. Die Basis für eine Ziegelkonstruktion ist ein Fundament gleicher Dicke mit einem Saunaofen, der mit ihm eine Einheit bildet. Das Rohr wird auf die gewünschte Höhe angehoben, wo das Ventil installiert ist.

Markieren Sie sofort die Stelle für den Aufbau an der Decke und im Dach. Um strenge Vertikalen beizubehalten, verwenden Sie eine Ebene. Beginnen Sie die Arbeit mit dem Verlegen des Überkopfteils, für das bereits ein Punkt auf dem Ofen vorhanden ist. Verlegen Sie die Ziegelreihen gleichmäßig: Jede Unebenheit verschlechtert die Qualität der Zugkraft. Kontrollieren Sie die Platzierung jeder Reihe. Zur Kontrolle eignet sich ein gespannter Faden zwischen der Ecke der Anfangsreihe und der Ecke des Lochs im Dach.

Flusen werden verlegt, um die Decke vor Feuer zu schützen. Flusen ist eine Ausdehnung der Außenwände des Rohrs, die auch die Stabilität der Struktur gewährleistet. Die breiteste Stelle des Flaums sollte auf Höhe des Deckenmaterials liegen. Nach Abschluss der Flusenverlegung wird der Schornstein mit Kantbrettern befestigt. Außerdem verengt sich der Flaum, das Rohr wird auf den Anfangswert ausgerichtet.

Der äußere Umfang des Schornsteins wird bis zum Erscheinen des Dachmaterials ausgelegt. An der Spitze wird eine Struktur gebaut, die dazu dienen wird, Regenwasser abzuleiten. Es hat die Abmessungen um etwa ein Viertel eines Ziegelsteins erhöht. Verteilen Sie das Motiv nach einem ähnlichen Prinzip mit Flusen. Seine Höhe ist mit dem Neigungswinkel des Daches verbunden.

Legen Sie als nächstes den Hals des Schornsteins aus. Es ist erlaubt, eine Metallkappe auf der Struktur zu installieren

Die Fugen des gemauerten Schornsteins und der Dachkonstruktion müssen sorgfältig abgedichtet werden. Wählen Sie je nach Art des Dachmaterials Arbeitsmethoden und zusätzliche Elemente

Die Methoden dieser Arbeit sind unterschiedlich, Entscheidungen über die Verwendung der einen oder anderen Methode werden am Standort der Rohrinstallation getroffen.

Es ist schwierig, einen gemauerten Schornstein mit eigenen Händen richtig zu installieren. Außerdem ist das Design teuer. Daher sollten Sie nicht mit dem Maurern beginnen, wenn Sie Ziegel und Kelle nur auf Video gesehen haben. Moderne Materialien ermöglichen den Bau einfacherer und effizienterer Rohrkonstruktionen für ein Bad.

Schornsteinklassifizierung

Der Schornstein für das Bad kann je nach Standort des Ofens auf verschiedene Arten ausgestattet werden. Möglichkeiten zur Organisation der Rauchentfernung aus dem Bad werden nach folgenden Parametern klassifiziert:

1. Material verwendet. Um Schornsteinrohre herzustellen, verwenden Sie Metall oder hitzebeständigen Ziegel. Mauerwerk gilt als traditionellere Option, aber moderne Ofenbauer bevorzugen den Metallschornstein eines Saunaofens. Sein Vorteil ist die schnelle Do-it-yourself-Installation.
2. Befestigungsmethode. Der Schornstein im Bad wird innerhalb oder außerhalb des Gebäudes installiert. Die Installation eines externen Schornsteinsystems ist eine nordamerikanische Technologie, bei der Rohre durch die Wand auf die Straße geführt werden. Es wurde als Reaktion auf die Mängel der internen Methode entwickelt, bei der ein Rohr durch die Decke zum Dach geführt wird.

Das innere und äußere Erscheinungsbild des Schornsteins des Bades Die Wahl des Materials und die Methode, mit der die Installation durchgeführt wird, hängt von den finanziellen Möglichkeiten, der Platzierung des Ofens und den Baufähigkeiten des Meisters ab. Erfahrene Ofenbauer empfehlen nicht, dass diejenigen, die ohne Erfahrung einen Schornstein mit ihren eigenen Händen einrichten, ihn nicht mit einem Lüftungssystem kombinieren, da dies unsicher sein kann.

Schritt-für-Schritt-Installationsanleitung

Wenn Sie in diesem Bereich nicht über ausreichende Fähigkeiten verfügen, ist es besser, auf einem streng vertikalen Schornstein mit geschnittenen Rohren an der Decke des Bades zu bleiben. Die Installation erfolgt nach folgendem Algorithmus:

1. Der erste Schritt besteht darin, die Materialien zu kaufen, die für den Prozess benötigt werden. Dazu gehören: direkt Rohre mit dem richtigen Durchmesser, Schellen, Gummidichtungen zur Abdichtung, Blähton, Regenschirm, feuerfester Asbest;
2. Vor der Installation des Ofens wird die dahinter liegende Oberfläche mit feuerfestem Asbest poliert;

Nach der Installation der Ofenstruktur fahren wir mit der Installation des Schornsteins im Bad fort. Dazu wird am Ofenrohr, dem Hauptteil des Schornsteins, ein Tor installiert, das mit einem speziellen Ventil ausgestattet ist. Er dient zur Regulierung der Zugkraft im Schornstein. Wenn das Ventil halb geschlossen ist, wird der Luftstrom reduziert und daher bleibt die Wärme im Bad länger;
An einer vorbestimmten Stelle an der Decke wird eine Zeichnung des zukünftigen Lochs angefertigt. Sein Durchmesser muss den Durchmesser des Schornsteins überschreiten. Als nächstes wird gemäß der fertigen Zeichnung eine Öffnung für das Rohr ausgeschnitten. Wir empfehlen dringend, eine Metallbox auszurüsten, mit der der Schornstein gegen die Decke stößt. Nachdem das Rohr durch diesen Knoten geführt wurde, wird es dicht mit Blähton bedeckt oder mit Basaltwolle verlegt.Der dem Rohr am nächsten liegende Teil der Decke wird mit feuerfestem Asbest gereinigt;
Ferner wird nach dem gleichen Prinzip wie im Fall der Decke ein Loch in das Dach geschnitten. Um das Rohr vorsichtig durch die Sparrenschenkel zu führen, werden Bögen verwendet. Es ist wichtig, sich an die Sicherheit zu erinnern. Wenn das Material, mit dem das Dach ausgekleidet ist, brennbar ist, wird der Austrittspunkt durch eine Metall- oder Asbestplatte geschützt.
Wenn das Rohr durch das Dach entfernt wird, muss darauf eine gummidichte Dichtung angebracht werden, die als Abdichtung des Schornsteins dient. Die Dichtung ist mit einem feuerfesten Dichtstoff behandelt, so dass das Eindringen von Feuchtigkeit vollständig ausgeschlossen ist;
Die Komponenten des Schornsteins müssen installiert werden, bis Sie die gewünschte Höhe der Struktur erreichen. Danach wird oben am Rohr ein spezieller Regenschirm angebracht, der als "Pilz" bezeichnet wird, um ihn vor verschiedenen Niederschlägen, Trümmern und Ästen zu schützen.

Information. Das Hauptmerkmal eines gut ausgestatteten Schornsteins ist, dass auch nach 7-8 Stunden nach dem Aufheizen des Bades Wärme im Raum verbleibt.

Wie man mit eigenen Händen einen Schornstein durch die Decke führt

Es ist wünschenswert, in der Entwurfsphase zu beginnen. Der Standort des Ofens muss mit der Position der Deckenbalken und Dachsparren abgestimmt werden. In diesem Fall müssen Sie überhaupt nichts wiederholen. Gleichzeitig wird eine Entscheidung über die Größe der PPU getroffen. Wenn Sie es „nach GOST“ tun, dh 38 oder 50 cm von einem blanken Rohr entfernt, ist es höchstwahrscheinlich unmöglich, ohne Unterschnitt zwischen die Deckenbalken zu passen. Wenn Sie PPU-Store-Optionen verwenden, die weit von GOST entfernt sind, müssen Sie selbst bei einem Standardstrahlschritt von 60 cm nichts schneiden.

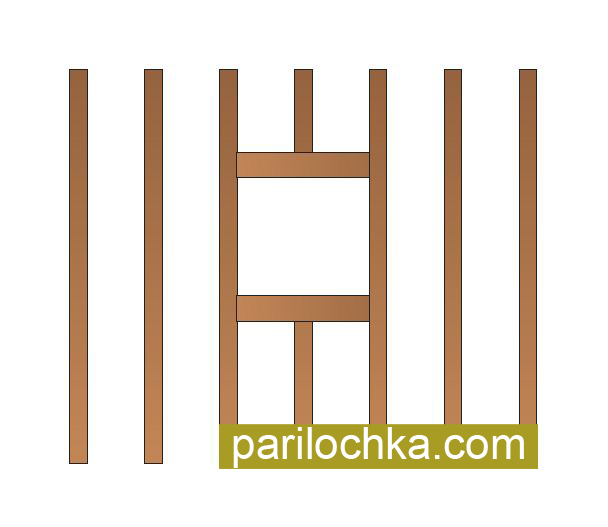

Wir geben jedoch immer noch ein Bild, das zeigt, wie der Deckenbalken richtig geschnitten wird, der den Durchgang von PPU stört.

Für alle Fälle stellen wir klar, dass ein ähnliches Design auch zum Trimmen der Sparren verwendet wird, aber in diesem Fall müssen die angrenzenden getrimmten Sparren doppelt (in voller Länge) gemacht werden.

Wer aus irgendeinem Grund kein Loch genau über dem Ofen bohren möchte, kann entweder einen L-förmigen Schornstein bauen, der das Rohr an eine andere Stelle in der Decke führt, oder es mit einer Neigung von 45 Grad herausführen - Der Unterschied wird durch die Höhe des Versatzes bestimmt - wenn es sich um größere Meter handelt, wird eine geneigte Version hergestellt, wenn es weniger ist - L-förmig. Es ist dann nur notwendig, dem Schornstein eine zuverlässige Stütze zu geben, damit er eine vertikale Position hält.

Aber das ist eine technische Lösung, aber wie gut sie für ein Dampfbad ist, ist eine andere Frage. Um ehrlich zu sein, ist es überhaupt nicht gut. Und die zusätzliche IR-Strahlung von den zusätzlichen Metern des Schornsteins trägt leider nicht zur Gesundheit der Besucher bei.

RAT! Um nicht so leiden zu müssen, legen Sie einen Dachplan auf den Grundriss mit dem Fundament für den Ofen – Sie sehen sofort, wo der Schornstein hinkommen wird. In diesem Stadium können Sie den Plan selbst anpassen.

Daher ist eine Vorbereitung für die Penetration bereits vor dem endgültigen Füllen der Decke wünschenswert. Wenn alles richtig berechnet ist, müssen Sie nur noch ein Stück Futter mit Dampfschutz, Isolierung und Imprägnierung zuschneiden. Nun, wenn sie im zweiten Stock einen Roh- und Fertigboden legen, dann auch. Aber die Balken bleiben intakt.

Sie können mit dem schneiden, was zur Hand ist, zum Beispiel mit einer Stichsäge.

Als nächstes müssen Sie auswählen, was genau Sie mit Mineralit oder Kalziumsilikat oder Basaltkarton fertigstellen möchten - eine Schachtel an der Außenseite oder an den Wänden des Lochs. Machen wir beides.Nach dem Befestigen der Plattendämmung wird die Dose in das Loch eingesetzt und von unten mit selbstschneidenden Schrauben befestigt.

WICHTIG! Die Mitte des Lochs in der Decke muss mit der Mitte des Rohrs übereinstimmen. Verwenden Sie dazu ein Lot und richten Sie die Zentren aus. Darunter ist ein Rohr montiert

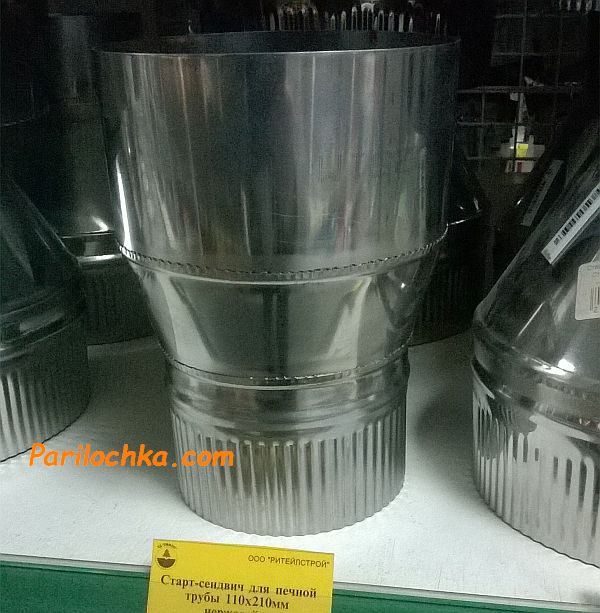

Wenn Sie sich für ein Sandwich entschieden haben, setzen Sie zuerst ein Monorohr auf die Ofendüse und vergessen Sie nicht, alle Verbindungen mit Hochtemperatur-Dichtmittel zu fixieren. Näher an der Decke wird ein Monotube gestartet - dies ist ein Adapter für ein Sandwich. Das Sandwich wird bereits durch das PPU-Loch gefädelt

Das Rohr wird unten montiert. Wenn Sie sich für ein Sandwich entschieden haben, setzen Sie zuerst ein Monorohr auf die Ofendüse und vergessen Sie nicht, alle Verbindungen mit Hochtemperatur-Dichtmittel zu fixieren. Näher an der Decke wird ein Monotube gestartet - dies ist ein Adapter für ein Sandwich. Schon wird das Sandwich durch das PPU-Loch gefädelt.

Überprüfen Sie die Vertikalen! Das Rohr muss mit Befestigungselementen an der Wand versehen sein, die es in einer streng vertikalen Position fixieren.

Nachdem das Sandwich in die PPU eingefädelt wurde, wird der Raum zwischen ihm und den Wänden der Box mit einer anderen Isolierung gefüllt - Mineralwolle, Blähton oder Keramikwolle. Minvata von dieser Liste gefällt uns am wenigsten. Blähton ist perfekt für eine preisgünstige Option.

ÜBRIGENS! Der Boden der Dose kann mit dem gleichen Calciumsilikat ausgelegt und der Deckel von innen damit veredelt werden.

Wir schließen den Deckel und befestigen ihn mit selbstschneidenden Schrauben auf dem Dachboden (er ragt leicht über das Loch hinaus). In diesem Zusammenhang kann der eigenhändig durchgeführte Durchgang des Schornsteins durch die Decke als abgeschlossen angesehen werden. Weiter - die Ausgabe durch das Dach.

Saunaofen Kamingerät: Welches Design ist besser?

Bei der gesamten Gestaltung des Bades spielt der Schornstein eine wichtige Rolle - die Entfernung von Verbrennungsprodukten.

Darüber hinaus können Sie durch geschickte Manipulation des Luftstroms durch den Schornstein den Brennstoffverbrauch und die Fähigkeit des Ofens, Wärme abzugeben, anpassen.

Dank des Schornsteins können Sie auch während des Schwebens im Bad ein Feuer aufrechterhalten.

Die Vorrichtung des Schornsteins variiert häufig in Bezug auf Art und Herstellungsmaterialien. Schornsteine ​​​​werden je nach Installationsmethode unterteilt in:

• intern, was eine zusätzliche Beheizung des Raums ermöglicht, aber eine erhöhte Bedrohung für den Brandschutz darstellt;
• extern, die keine Brandgefahr darstellen, aber zusätzlichen Brennstoff zum Heizen benötigen.

Aus technologischer Sicht ist die interne Anordnung des Schornsteins komplizierter, aber Sie sparen eine wertvolle Ressource - Wärme. Bei hohen Kosten für Energieressourcen hat dieser Faktor einen erheblichen Einfluss auf die Wahl der Art des Schornsteindesigns.

Wichtig! Bei der Wahl der Installation eines externen Schornsteins wird der Schornstein zusätzlich mit Mineralwolle isoliert und die Rohre entlang der Fassade des Gebäudes nach außen geführt. Die Vorrichtung von Schornsteinrohren unterscheidet sich auch in Abhängigkeit von den Herstellungsmaterialien.

Es gibt eine beträchtliche Anzahl von ihnen, aber zwei Strukturen werden grundsätzlich unterschieden - ein Ziegelstein und ein Schornstein aus einem Metallrohr.

Die Vorrichtung von Schornsteinrohren unterscheidet sich auch in Abhängigkeit von den Herstellungsmaterialien. Es gibt eine beträchtliche Anzahl von ihnen, aber im Prinzip stechen zwei Konstruktionen hervor - ein Ziegelstein und ein Schornstein aus einem Metallrohr.

Schema einer Backsteinstruktur

Der Hauptvorteil eines gemauerten Schornsteins ist die Hitzebeständigkeit und Wärmeleitfähigkeit.

Es ist jedoch erwähnenswert, dass der Bau eines solchen Schornsteins eine sehr zeitaufwändige und mühsame Aufgabe ist. Solche Schornsteine ​​​​werden normalerweise für Metall- und Steinöfen verwendet.

Das Hauptmaterial während des Baus sind feuerfeste Steine, und es wird auch eine Lösung auf der Basis von Ton oder speziellen „Ofen“ -Mischungen verwendet.

Während des Baus des Schornsteins besteht der notwendige Moment darin, die ideale Ebenheit des Mauerwerks sowohl der gesamten Struktur als auch ihrer einzelnen Funktionselemente aufrechtzuerhalten.

Um die Flugzeuge zu glätten und die im Schornstein angesammelte Menge an Ruß und Kondensat zu reduzieren, wird das Rohr von innen verputzt, wodurch die Nähte und Unregelmäßigkeiten geglättet werden. Darüber hinaus wird es die Traktion positiv beeinflussen.

Schema eines Metallschornsteins

Metallschornsteine ​​sind einfach zu installieren und kosten eine Größenordnung weniger. Im Gegensatz zu einer Ziegelstruktur hat Metall jedoch eine sehr hohe Wärmeübertragung. Es ist nicht ungewöhnlich, dass ein Feuer entsteht, wenn ein metallenes Schornsteinrohr brennt.

Schornsteine ​​aus Stahlrohren werden direkt auf dem Ofen installiert. Meistens ist ein Querschnitt von 115 mm erforderlich, dieser Wert kann jedoch je nach Leistung der Wärmequelle oder den spezifischen Empfehlungen des Herstellers variieren.

Foto 1. Schemata mit zwei Optionen für die Installation eines Metallschornsteins: innerhalb des Hauses und außerhalb.

Wie die Erfahrung zeigt, sind Edelstahlrohre das beste Material für die Herstellung eines solchen Schornsteins. Seine Struktur kann einzeln sein, vorbehaltlich einer guten Isolierung. Es gibt jedoch eine praktischere Lösung - ein Sandwichrohr. Ein solcher Kanal besteht tatsächlich aus zwei Rohren mit unterschiedlichen Durchmessern, und der Raum zwischen ihnen ist mit Wärmedämmmaterialien, insbesondere Mineralwolle, gefüllt.

Es gibt eine Reihe von Merkmalen und Anforderungen, die an Stahlschornsteine ​​gestellt werden:

• die Innenwandstärke sollte 0,8 mm betragen;
• Stahl muss temperaturbeständig bis einschließlich 850 ° C sein;
• der Dickenindikator der Basaltfüllung sollte bei 50 mm und seine Dichte bei 120 mg / m3 beginnen;
• es ist besser, das Modell des Außenrohrs ebenfalls aus Edelstahl zu wählen.

Arten von Durchgangsknoten durch die Decke

Durch die geschützten Öffnungen geht der Schornstein durch die Decke und das Dach des Bades. Eine der Hauptbedingungen für die Sicherheit von Personen in einem beheizten Gebäude ist die Erwärmung der Dach-, Decken- und Wandkonstruktionen in der Nähe des Rohrs auf eine Temperatur von nicht mehr als 50 ° C. Brandschutzanforderungen für die Installation von Schornsteinen sind in SP 7.13130.2013 festgelegt. Heizungs-, Lüftungs-und Klimaanlagen. Brandschutzanforderungen.

Um das Rohr aus dem Bad durch die Decken- oder Dachkonstruktionen zu führen, wird eine Deckendurchgangsbaugruppe montiert - eine vorgefertigte Box mit Flanschen. Zwischen den Flanschen ist eine Heizung verlegt. Die Box isoliert die umgebenden Strukturen von der erhitzten Oberfläche des Rohrs. Sie können es selbst machen, es ist nicht sehr schwierig.

Für die schnelle und bequeme Durchführung von Rohren durch Dach und Decke stellt die Industrie fertige Durchgangseinheiten her. Sie sind rund und eckig. In der Regel bestehen diese Einheiten aus Edelstahl mit einem Wärmeisolator, manchmal Mineralit - Zementplatten mit Fasern (Mineral, Zellulose). Früher wurden Asbestzementplatten (Flachschiefer) verwendet, aber Asbest ist krebserregend und ihre Verwendung in Innenräumen ist durch Hygienestandards verboten. Schließlich ist es kein Dach oder Zaun, dessen Asbeststaub vom Regen weggespült und vom Wind verweht wird.Manchmal gibt es Durchgangseinheiten aus verzinktem Stahl, die aber in feuchter Badeluft schnell rosten, sodass sie nur als letztes Mittel eingesetzt werden.

Mineralwolle wird hauptsächlich als Heizung (Wärmeisolator) verwendet, aber auch Blähton, Ton, eine Mischung aus Ton mit Blähton sind erlaubt. Mineralwolle hat einen sehr erheblichen Nachteil: Wenn sie nass ist, wird sie wärmeleitend (durch Wasser) und stellt nach dem Trocknen die Wärmedämmeigenschaften nicht vollständig wieder her.

Wenn der Flansch, der Körper der Durchgangseinheit aus Stahl besteht und die Deckenkonstruktionen brennbare Elemente (Holz, Schaum) enthalten, sollte zwischen den Konstruktionen und den Stahlelementen eine Schicht Mineralwolle verlegt werden. Andernfalls können die Strukturen verkohlen oder sogar brennen.
