So stellen Sie ein Heizregister mit Ihren eigenen Händen her: Montage- und Installationsanleitung

Anforderungen an den Standort des Heizkörpers in einem Privathaus

Heizkörper sollten an den Stellen mit dem größten Wärmeverlust im Haus installiert werden (Fensteröffnungen und Eingangstüren).

In der Regel werden Heizgeräte unter jedem Fenster der Wohnung und im Flur an der Wand neben der Haustür als Thermovorhang und Trockner für nasse Sachen installiert.

Für eine maximale Wärmeübertragung vom Heizgerät stehen folgende optimale Abstände zum Heizkörper zur Verfügung:

• Bis zum Boden 8-12 cm;
• bis zur Fensterbank 9-11 cm;
• zur Wand 5-6 cm;
• der Überstand des Heizkörpers über die Fensterbank beträgt 3-5 cm (damit die Wärme des Heizkörpers den Fensterblock erwärmt).

Anforderungen an den Aufbau von Wand und Boden:

• Die Wand, an der die Heizung montiert wird, muss verputzt werden.
• Bei der Befestigung an einer Gipskartonwand wird vorläufig ein Verstärkungsrahmen aus Holz darin eingebaut.
• Bodenhalterungen für den Heizkörper werden auf dem fertigen Boden montiert.

Installationswerkzeug:

• Bohrer oder Perforator,
• Bohrer 10 mm,
• Ein Hammer,
• Schraubendreher zum Eindrehen von Schrauben bei Verwendung von Winkeln,
• Bauwaage mit Wasserwaage oder Laser,
• Bleistift,
• Roulette,
• Kühlerschlüssel aus Kunststoff,
• Amerikanischer Schlüssel.

So erhöhen Sie die Wärmeübertragung eines Heizungsrohrs mit Ihren eigenen Händen

Berechnung bei der Heizungsauslegung erforderliche Wärmeableitungsrohre, und wird benötigt, um zu verstehen, wie viel Wärme benötigt wird, um die Räumlichkeiten aufzuwärmen, und wie lange es dauern wird. Wenn die Installation nicht nach Standardprojekten durchgeführt wird, ist eine solche Berechnung erforderlich.

Welche Systeme müssen berechnet werden?

Der Wärmedurchgangskoeffizient wird für einen warmen Fußboden berechnet. Dieses System besteht zunehmend aus Stahlrohren, aber wenn Produkte aus diesem Material als Kühlmittel gewählt werden, muss eine Berechnung durchgeführt werden. Die Spule ist ein weiteres System, bei dessen Installation der Wärmeübertragungskoeffizient berücksichtigt werden muss.

Heizkörper aus Stahlrohr

Register - werden in Form von dicken Rohren dargestellt, die durch Jumper verbunden sind. Die Heizleistung von 1 Meter dieser Ausführung beträgt durchschnittlich 550 Watt. Der Durchmesser reicht von 32 bis 219 mm. Die Struktur ist geschweißt, so dass es zu keiner gegenseitigen Erwärmung der Elemente kommt. Dann steigt die Wärmeübertragung.Wenn Sie die Register richtig montieren, erhalten Sie ein gutes Raumheizgerät - zuverlässig und langlebig.

Wie kann die Wärmeübertragung von Stahlrohren optimiert werden?

Bei der Auslegung stehen Fachleute vor der Frage, wie man die Wärmeübertragung von 1 m Stahlrohr verringern oder erhöhen kann. Um zu erhöhen, müssen Sie die Infrarotstrahlung nach oben ändern. Dies geschieht mit Farbe. Rote Farbe verbessert die Wärmeableitung. Besser, wenn die Farbe matt ist.

Ein anderer Ansatz besteht darin, Finnen zu installieren. Es wird außen montiert. Dadurch wird die Wärmeübertragungsfläche vergrößert.

In welchen Fällen ist es notwendig, den Parameter zu reduzieren? Der Bedarf entsteht bei der Optimierung eines Leitungsabschnitts außerhalb des Wohngebietes. Dann empfehlen Experten, den Standort zu isolieren - ihn von der äußeren Umgebung zu isolieren. Dies geschieht mittels Schaumstoff, speziellen Schalen, die aus speziellem geschäumtem Polyethylen bestehen. Auch Mineralwolle wird häufig verwendet.

Wir machen eine Berechnung

Die Formel zur Berechnung der Wärmeübertragung lautet wie folgt:

• K - Wärmeleitfähigkeitskoeffizient von Stahl;
• Q ist der Wärmeübergangskoeffizient W;
• F ist die Fläche des Rohrabschnitts, für die die Berechnung durchgeführt wird, m 2 dT ist der Temperaturdruck (die Summe der Primär- und Endtemperatur unter Berücksichtigung der Raumtemperatur), ° C.

Der Wärmeleitfähigkeitskoeffizient K wird unter Berücksichtigung der Produktfläche ausgewählt. Seine Größe hängt auch von der Anzahl der in den Räumlichkeiten verlegten Fäden ab. Im Durchschnitt liegt der Wert des Koeffizienten im Bereich von 8-12,5.

dT wird auch als Temperaturdifferenz bezeichnet. Um den Parameter zu berechnen, müssen Sie die Temperatur am Ausgang des Kessels mit der Temperatur addieren, die am Eingang des Kessels gemessen wurde. Der resultierende Wert wird mit 0,5 multipliziert (oder durch 2 dividiert).Von diesem Wert wird die Raumtemperatur abgezogen.

Ist das Stahlrohr gedämmt, wird der ermittelte Wert mit der Effizienz des Wärmedämmstoffes multipliziert. Sie gibt den Wärmeanteil wieder, der beim Durchgang des Kühlmittels abgegeben wurde.

Wir berechnen die Rendite für 1 Mio. des Produkts

Es ist einfach, die Wärmeübertragung von 1 m eines Rohrs aus Stahl zu berechnen. Wir haben eine Formel, es bleibt, die Werte zu ersetzen.

Q \u003d 0,047 * 10 * 60 \u003d 28 W.

• K = 0,047, Wärmedurchgangskoeffizient;
• F = 10 m 2. Leitungsfläche;
• dT = 60° C, Temperaturdifferenz.

Es lohnt sich, sich daran zu erinnern

Wollen Sie die Heizungsanlage kompetent machen? Rohre nicht mit dem Auge anfassen. Wärmeübertragungsberechnungen helfen, die Baukosten zu optimieren. In diesem Fall erhalten Sie ein gutes Heizsystem, das viele Jahre hält.

Erhöhung der Wärmeübertragung der Heizungsleitung

Die Eigentümer untersuchen Möglichkeiten zur effizienten Beheizung von Räumen verschiedener Art und fragen sich, wie die Wärmeübertragung des Heizrohrs erhöht werden kann. Die Hauptsache dabei ist das Verhältnis des Volumens des Rohrs zur gesamten Fläche seiner Oberfläche.

Die erhaltenen Indikatoren helfen dabei, alle Berechnungen korrekt durchzuführen und Fehler zu vermeiden. Darüber hinaus sollte dieses Problem bereits während der Bauarbeiten angesprochen werden, da es schwieriger ist, dieses Problem in einer fertigen Anlage zu lösen.

Arten von Registern

Der gebräuchlichste Typ sind Register aus glatten Rohren und meistens aus elektrisch geschweißten Stahlrohren. Durchmesser - von 32 mm bis 100 mm, manchmal bis zu 150 mm. Sie bestehen aus zwei Arten - Serpentin und Register. Darüber hinaus können registrierte Verbindungen zwei Arten von Verbindungen haben: einen Thread und eine Spalte. Ein Gewinde ist, wenn die Brücken, durch die das Kühlmittel von einem Rohr zum anderen fließt, entweder rechts oder links installiert sind.Es stellt sich heraus, dass das Kühlmittel alle Rohre nacheinander umläuft, dh die Verbindung ist seriell. Bei der Verbindung vom Typ "Säule" werden alle horizontalen Abschnitte an beiden Enden miteinander verbunden. In diesem Fall ist die Bewegung des Kühlmittels parallel.

Arten von Glattrohrregistern

Beim Einsatz in Anlagen mit Naturumlauf ist ein leichtes Gefälle zur Bewegung des Kühlmittels in der Größenordnung von 0,5 cm pro Meter Rohr einzuhalten. Eine so kleine Steigung erklärt sich durch einen großen Durchmesser (geringer hydraulischer Widerstand).

Dies ist ein Serpentinen-Heizregister

Diese Produkte werden nicht nur aus Rund-, sondern auch aus Vierkantrohren hergestellt. Sie sind praktisch nicht anders, nur ist es schwieriger, mit ihnen zu arbeiten, und der hydraulische Widerstand ist etwas größer. Zu den Vorteilen dieser Konstruktion gehören jedoch kompaktere Abmessungen bei gleichem Kühlmittelvolumen.

Register aus Vierkantrohr

Es gibt auch Register aus Rohren mit Rippen. In diesem Fall nimmt die Kontaktfläche des Metalls mit Luft zu und die Wärmeübertragung nimmt zu. Tatsächlich installieren Bauherren bisher in einigen preisgünstigen Neubauten genau solche Heizgeräte: das bekannte „Rohr mit Lamellen“. Mit nicht dem besten Aussehen heizen sie den Raum gut.

Ein Register mit Platten hat eine viel höhere Wärmeableitung

Wenn Sie ein Heizelement in ein beliebiges Register einsetzen, erhalten Sie eine kombinierte Heizung. Es kann separat, nicht mit dem System verbunden oder als zusätzliche Wärmequelle verwendet werden. Wenn der Kühler nur mit Heizung vom Heizelement isoliert ist, muss am oberen Punkt ein Ausdehnungsgefäß installiert werden (10% des gesamten Kühlmittelvolumens).Bei der Beheizung mit einem Haushaltskessel wird normalerweise ein Ausdehnungsgefäß in die Struktur eingebaut. Wenn es nicht vorhanden ist (häufig bei Festbrennstoffkesseln), muss in diesem Fall auch ein Ausdehnungsgefäß installiert werden. Wenn das Material für die Register Stahl ist, muss der Tank geschlossen sein.

Eine Elektroheizung kann bei größter Kälte nützlich sein, wenn die Kesselleistung nicht ausreicht. Diese Option kann auch in der Nebensaison hilfreich sein, wenn es keinen Sinn macht, einen langbrennenden Festbrennstoffkessel zu laden und das System „auf die Spitze zu treiben“. Sie müssen den Raum nur ein wenig aufwärmen. Bei Festbrennstoffkesseln ist dies nicht möglich. Und eine solche Fallback-Option hilft beim Aufwärmen in der Nebensaison.

Durch Hinzufügen eines Heizelements zum Register und Anbringen eines Ausdehnungsgefäßes erhalten wir ein kombiniertes Heizsystem

Regeln für den Betrieb von Heizregistern

Registrieren Sie sich im Badezimmer

Um die Lebensdauer zu erhöhen, ist es notwendig, eine Reihe von Maßnahmen durchzuführen, um die Heizregister in einem funktionstüchtigen Zustand zu erhalten. Es wird empfohlen, einen Kontrollplan zu erstellen, einschließlich einer Sichtprüfung und Analyse des Temperaturregimes des Registers.

Darüber hinaus sollten Sie die Innenfläche der Struktur regelmäßig von Zunder und Rost reinigen. Verwenden Sie dazu am besten die hydrodynamische Methode, da für die chemische Reinigung eine große Menge einer speziellen Flüssigkeit erforderlich ist. Dies kann ohne Demontage der Struktur erfolgen - es reicht aus, während der Herstellung Abzweigrohre zu installieren, um Zugang zum inneren Hohlraum des Registers zu erhalten.

Jedes Mal vor einer neuen Heizperiode werden die Unversehrtheit der Struktur und die Zuverlässigkeit von Schweiß- und Gewindeverbindungen überprüft. Bei Bedarf werden Dichtungen ausgetauscht und Reparaturnähte geschweißt.

Das Videomaterial zeigt ein Beispiel für die Herstellung eines Registers aus einem Stahlprofilrohr:

Arten von Heizregistern

Abhängig von ihren Konstruktionsmerkmalen, der Form der Rohre und dem Herstellungsmaterial gibt es mehrere Arten von Wärmeübertragungsvorrichtungen dieser Art.

Thermische Register in verschiedenen Ausführungen

Die Ausführung des Heizregisters kann schlangenförmig, abschnittsweise sein.

Sie bestehen aus mehreren parallelen Rohren, die durch Bogenrohre verbunden sind, oder aus einem Rohr, das durch eine Schlange gebogen ist. Abhängig von den Eigenschaften des Raums und der erforderlichen Temperatur wird das Gerät mit einem oder mehreren Biegungen hergestellt.

Bei diesem Design nehmen alle Elemente des Registers am Wärmeaustauschprozess teil und bieten eine hohe Heizeffizienz bei gleichzeitiger Platzersparnis. Spulen sind schwierig herzustellen: Entweder ist eine Schweißmaschine erforderlich, um das Register aus Einzelteilen zusammenzubauen, oder ein Rohrbieger ist erforderlich, um ein langes Rohr zu biegen, was bestimmte Fähigkeiten im Umgang mit diesen Werkzeugen erfordert.

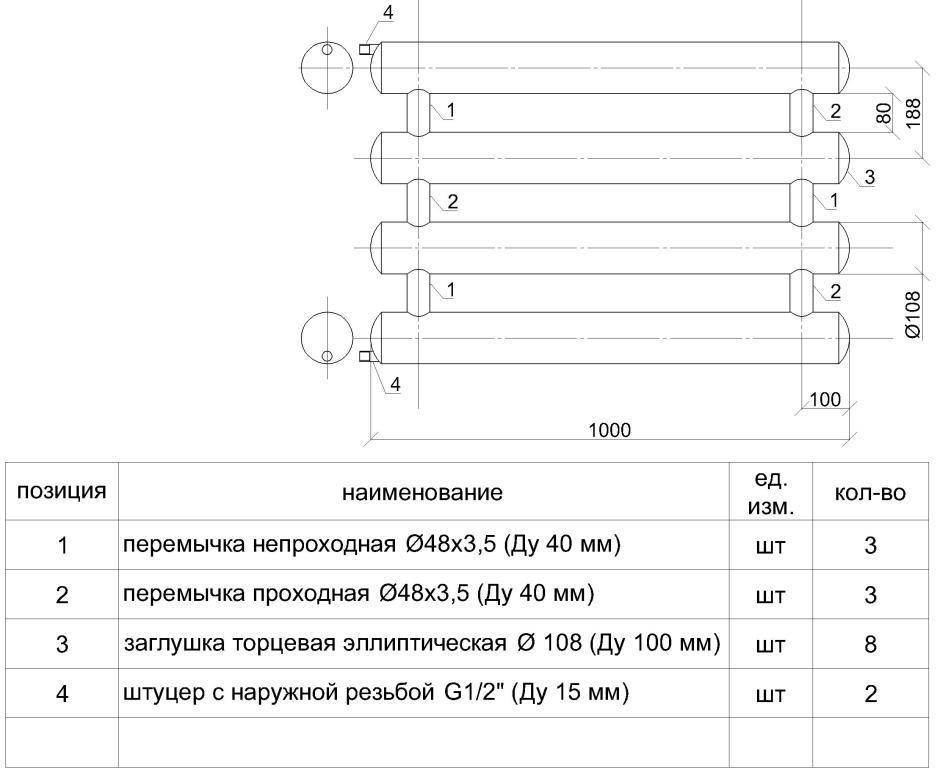

Sektionsregister

Register in Form von Abschnitten sind viel einfacher herzustellen, da es sich um mehrere identische Rohrabschnitte handelt, die an den Rändern durch Verbindungsrohre verbunden sind. Abschnitte werden in Reihe oder parallel geschaltet:

Im ersten Fall werden die Verbindungsrohre entweder vom linken oder vom rechten Rand der Abschnitte installiert. Die Kapazität der Verbindungsleitungen entspricht der der Transportleitungen. An der gegenüberliegenden Kante wird anstelle einer Verbindung eine Halterung montiert, die die Rohre in der gewünschten Position hält, und die Enden der Rohre werden mit Stopfen verschlossen. Der Energieträger bewegt sich entlang des wärmeabgebenden Kreislaufs auf die gleiche Weise wie im Serpentinenregister - er passiert einen Abschnitt nach dem anderen.

Klassifizierung nach Querschnittsform

Die Schlange oder Abschnitte von Heizungen können aus Rohren verschiedener Formen bestehen:

Rohrform	Vorteile	Minuspunkte
runder Abschnitt	niedrige Kosten für Verbrauchsmaterialien, die Verfügbarkeit von Beschlägen und Beschlägen zum Verkauf, hoher Durchsatz, geringer hydraulischer Widerstand, einfache äußere Reinigung;	die Komplexität der Berechnung der Geometrie der Löcher für die Verbindung, ein großes Volumen des fertigen Registers;
Rechteckiger oder quadratischer Querschnitt	einfache Berechnung und Installation, einfache äußere Reinigung, Kompaktheit;	hoher Preis, geringerer Durchsatz als Rundrohre, hoher hydraulischer Widerstand
Rohre mit Lamellen - Wärmetauscherplatten senkrecht zu den Abschnitten	erhöhte Wärmeableitung Kompaktheit;	nicht vorzeigbare Erscheinung, Komplexität der Außenreinigung, Installationskomplexität, hoher Preis.

Arten von Registern nach dem Herstellungsmaterial

Das für die Herstellung von Rohren verwendete Material beeinflusst auch die Kosten, Größe, Effizienz und Ästhetik des Registers:

Material	Vorteile	Minuspunkte
Kohlenstoffstahl	kostengünstig, erleichterte Installation,	geringe Wärmeübertragung Korrosionsanfälligkeit die Notwendigkeit der Färbung
Stahl verzinkt	kostengünstig, Korrosionsschutz	geringe Wärmeübertragung Installationskomplexität aufgrund der Unmöglichkeit des Elektroschweißens, unästhetische Erscheinung
Rostfreier Stahl	Beständigkeit gegen Korrosion, erleichterte Installation, Färbung ist nicht erforderlich, aber möglich	geringe Wärmeabgabe hoher Preis
Kupfer	hohe Wärmeableitung Kompaktheit, Leicht, Plastizität, mit der Sie ein Register jeder Form ausführen können, Korrosionsbeständigkeit, Ästhetik	hoher Preis, Nichtanwendbarkeit in Heizkreisen aus kupferunverträglichen Legierungen (Gusseisen, Stahl, Aluminium) wegen möglicher Oxidation, nur für reine und chemisch neutrale Wärmeträgerflüssigkeiten geeignet, Beständigkeit gegen mechanische Beschädigungen
Aluminium	hohe Wärmeableitung Leicht,	hoher Preis, die Unmöglichkeit der Eigenfertigung, da zum Schweißen eine spezielle Ausrüstung erforderlich ist,
Gusseisen	hohe Wärmeableitung Haltbarkeit, Beständigkeit gegen mechanische Beschädigung, durchschnittliche Preisspanne chemische Trägheit	großes Gewicht, große Größen, Installationskomplexität, langsam aufheizen und langsam abkühlen

Register aus Rohren verschiedener Formen und Materialien können unabhängig hergestellt oder fertig gekauft werden. Anschließend muss das Gerät nur noch installiert und an den Wärmekreislauf angeschlossen werden.

Selbstgemachtes Register aus einem Profilrohr

Um mit Ihren eigenen Händen ein Heizregister aus einem Profilrohr herzustellen, wählen Sie ein Produkt mit rechteckigem Querschnitt (60 x 80 mm) und einer Wandstärke von 3 mm. Eine selbstgebaute Heizbatterie (Register) wird in mehreren Schritten zusammengebaut:

• schneiden Sie zuerst das Rohr in mehrere Stücke einer bestimmten Länge;
• dann werden auf den Rohlingen Markierungen für die Löcher angebracht, in die die Jumper geschweißt werden;
• vier Jumper sind aus einem Zoll-Rundrohr (25 mm) gefertigt;
• schneiden Sie Stopfen aus einem 3 mm Blech, dessen Größe durch den rechteckigen Querschnitt des Profils bestimmt wird;
• An den Stellen der Markierung sind Löcher für Jumper ausgeschnitten, während in den oberen und unteren Rohren des Registers zwei Löcher auf einer Seite und in der mittleren Röhre vier Löcher (zwei auf beiden Seiten des Teils) sein sollten.
• drei Rohre sind parallel zueinander auf Holzständern (Balken) ausgelegt;
• Überbrückungen werden in die Löcher in den Rohren eingesetzt, die Teile werden nivelliert und jedes Überbrückungsrohr wird durch Elektroschweißen an drei Stellen festgehalten;
• nachdem das Produkt von einer horizontalen Position in eine vertikale Position gedreht wurde;
• Sie beginnen, alle festsitzenden Jumper in zwei Nähten zu schweißen, und passen den Schweißstrom an, um die Bildung von Stellen mit möglichen Lecks zu verhindern.
• nachdem die Profilrohre von Schlacke und Metallresten gereinigt wurden, die in den Hohlraum des Produkts gelangt sind;
• zuvor vorbereitete Stopfen werden an den Enden der Profilrohre angebracht, diagonal gegriffen und dann gründlich um den gesamten Umfang des rechteckigen Abschnitts des Profils gekocht;
• Schleifer Schweißnähte im gesamten Heizregister leicht schleifen;
• im oberen Rohr eines selbstgebauten Registers ist ein Loch für Mayevskys Hahn ausgeschnitten;
• Der Anschluss des Registers an das Heizsystem kann von unten, von der Seite, von oben oder durch eine Kombination der oben genannten Möglichkeiten (von unten und von oben, diagonal usw.) erfolgen:
• das Austrittsloch wird mit einem Stopfen verschlossen, das Register wird mit Wasser gefüllt, wonach der Meister alle Schweißnähte durchsieht, wobei die Möglichkeit eines Auslaufens durch Mikrorisse ausgeschlossen wird.
• schweißen Sie Bodenstützen aus Stahlwinkeln oder Halterungen, mit denen Sie das Gerät an der Wand befestigen können.

Ein solches Register hat aufgrund der großen Kühlmittelmenge, die durch die Profilrohre fließt, eine hohe Wärmeübertragung.Jumper sollten sich so nah wie möglich an den Endkanten der horizontalen Teile befinden. Das Kühlmittel wird durch das im oberen Rohr angeordnete Einlassrohr zugeführt. Nachdem das Kühlmittel alle Elemente des Geräts durchlaufen hat, fließt es durch das Auslassrohr am unteren Rohr heraus.

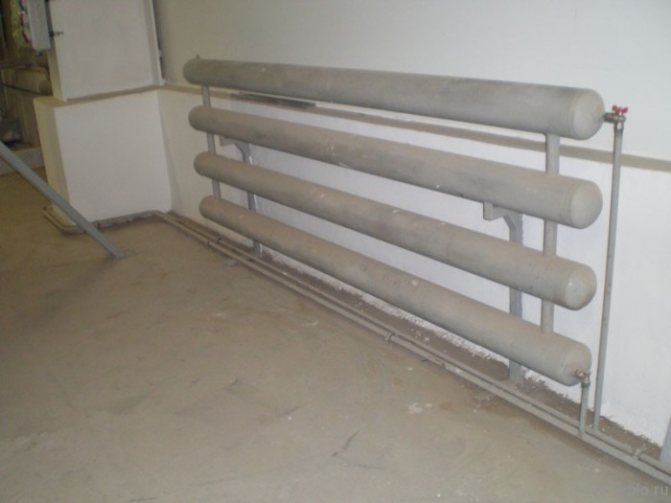

Das Heizregister aus vier parallelen Rohren, die durch seitliche Steigrohre verbunden sind, beheizt den Wohnraum

Wie Sie sehen, ist es nicht schwierig, ein Heizregister mit Ihren eigenen Händen herzustellen, wenn Sie über ein Schweißgerät und Erfahrung damit verfügen. Selbstgebaute Heizungen können genau nach den Abmessungen des beheizten Raumes geschweißt werden. Für den Kauf eines fertigen Heizregisters muss dreimal mehr Geld bereitgestellt werden als für den Kauf aller erforderlichen Materialien zum Selbstschweißen des Produkts. Um einen langfristigen Betrieb des Geräts zu gewährleisten, kaufen Sie Rohre aus Kohlenstoffstahl, niedriglegiertem Edelstahl oder Gusseisen.

Aus welchen Materialien bestehen Register?

Je nachdem, aus welchem ​​​​Material das Register besteht, hängen die Effizienz seiner Wärmeübertragung, das Aussehen, die Abmessungen, das Gewicht und die Kosten ab. Jedes Material hat seine Vor- und Nachteile, die bei der Auswahl berücksichtigt werden müssen:

• Stahl Register. Sie können zwischen Kohlenstoffstahl, verzinktem Stahl oder Edelstahl wählen. Die erste hat hohe Indikatoren für Beständigkeit gegen hohe Temperaturen und Ausdauer. Kohlenstoffmaterial ist korrosionsanfällig und muss daher entweder lackiert oder mit speziellen Produkten beschichtet werden. Stahlrohre werden durch Schweißen verbunden. Heizregister aus solchen Rohren, die unabhängig hergestellt werden, sind kostengünstig und von hoher Qualität, und die Installation verursacht keine Schwierigkeiten.Verzinkter Stahl ist korrosionsbeständig, billig, unansehnlich und erfordert Elektroschweißen. Edelstahl kann nicht lackiert werden, rostet nicht, ist einfach zu montieren, aber teurer. Die Nachteile jeder Stahlsorte bestehen darin, dass sie eine geringe Wärmeübertragung (45,4 W / m x 0 C) hat;
• Aluminium Register. Im Vergleich zu Stahl haben sie eine höhere Wärmeübertragungsrate (209,3 W/m x 0 C). Darüber hinaus ist das Material leicht, was die Installation erleichtert. Der Nachteil von Aluminium sind seine hohen Kosten. Solche Register können nicht zu Hause gemacht werden, weil. dies erfordert eine spezielle Ausrüstung;
• Kupfer Register. Der Wärmedurchgangsindex von Kupfer beträgt 389,6 W / m x 0 C. Dies ist die höchste Wärmeleitfähigkeit im Vergleich zu allen Materialien. Zu den Vorteilen von Kupfer gehören sein geringes Gewicht, seine Duktilität, die die Herstellung von Geräten in verschiedenen Formen ermöglicht, seine Korrosionsbeständigkeit und sein schönes Aussehen. Die Nachteile des Materials sind hoher Preis, Unfähigkeit, mit Legierungen zu verwenden, die mit Kupfer nicht kompatibel sind, Instabilität gegenüber mechanischer Beschädigung. Durch Kupferregister kann nur reines Kühlmittel mit chemisch neutraler Umgebung fließen;
• gusseiserne Register. Die Wärmeleitfähigkeit von Gusseisen beträgt 62,8 W / m x 0 C. Sie werden nur in fertiger Form gekauft. Aufgrund des großen Gewichts und der Größe sind gusseiserne Geräte schwierig alleine zu installieren, aber möglich. Das Material heizt sich lange auf und kühlt auch lange ab. Die Nachteile werden jedoch durch niedrige Kosten, Widerstandsfähigkeit gegen Beschädigungen und Haltbarkeit ausgeglichen.

Heizregister aus Stahl

Neben monometallischen gibt es auch bimetallische Register. Sie werden nur in Fabriken hergestellt.Sie bestehen aus einem Edelstahlkern und einem Kupfer- oder Aluminiumgehäuse mit Rippen. Die Innenfläche von Bimetallrohren ist vor Korrosion geschützt, und die Außenfläche mit Platten dient zur Erhöhung der Wärmeübertragung. Solche Geräte sind teuer, aber effektiv und halten lange.

Wie man aus geformten, glatten Stahlrohren ein selbstgebautes Register macht

Die Schweißarbeiten, die der Herstellung von Registern für eine Heizungsanlage zugrunde liegen, erfordern eine gewisse Anzahl unterschiedlicher Werkzeuge und Materialien.

DIY-Werkzeuge und -Materialien

Neben dem Schweißgerät werden folgende Geräte benötigt:

• zum Schneiden: Schleifer, Plasmaschneider oder Gasbrenner (Cutter);
• Maßband und Bleistift;
• Hammer und Gasschlüssel;
• Gebäudeebene;

Materialien zum Schweißen:

• Elektroden, wenn Elektroschweißen verwendet wird;
• Draht, wenn Gas;
• Sauerstoff und Acetylen in Flaschen.

Die Reihenfolge der Arbeit: Wie wird die Struktur geschweißt?

Je nach gewählter Bauart (Sektional- oder Serpentinenbauweise) wird der Aufbau der Register sehr unterschiedlich sein. Die schwierigsten sind Schnitte, weil sie die meisten Verbindungen von Elementen unterschiedlicher Größe haben.

Bevor Sie mit der Montage des Registers fortfahren, müssen Sie eine Zeichnung erstellen und sich mit den Abmessungen und der Menge befassen. Sie hängen von der Wärmeübertragung des Rohres ab. Zum Beispiel ist 1 m Rohr mit einem Durchmesser von 60 mm oder einem Querschnitt von 60 x 60 mm und einer Dicke von 3 mm für die Beheizung von 1 m² der Fläche des beheizten Raums unter Berücksichtigung der Decke bestimmt Höhe nicht mehr als 3 m.

Als erstes schneiden Sie Segmente aus dem ausgewählten Rohr entsprechend der geschätzten Länge der Abschnitte. Die Enden müssen geschliffen und von Zunder und Graten gereinigt werden.

Vor dem Zusammenbau von Schnittgeräten müssen Sie Markierungen anbringen, entlang derer Jumper installiert werden. Normalerweise ist es 10-20 cm von den Kanten der Profilrohre entfernt. Unmittelbar am oberen Element ist eine Markierung angebracht, an der das Entlüftungsventil (Mayevsky-Kran) installiert wird. Es befindet sich auf der gegenüberliegenden Seite und entlang der Kante des Abschnitts sowie entlang der äußeren Ebene.

1. Mit einem Gasbrenner oder einem Plasmaschneider werden Löcher gemäß den Markierungen in die Rohre eingebracht, wobei zu berücksichtigen ist, dass das Überbrückungsrohr in sie eindringen kann.
2. Die Stürze von 30-50 cm werden aus Rohren mit kleinerem Durchmesser geschnitten.
3. Aus dem Metallprofil werden Segmente in gleicher Länge wie die Rohrbrücken geschnitten. Sie werden in Form von Stützen für Profilrohre auf der gegenüberliegenden Seite der Installation des angrenzenden Elements installiert.
4. Schneiden Sie aus Blech mit einer Dicke von 3-4 mm Stopfen in Form des Hauptrohrs (Kreis oder Rechteck) aus. In zwei von ihnen werden Löcher für die Stichleitungen hergestellt, an die die Vor- und Rücklaufkreise der Heizungsanlage über Absperrventile angeschlossen werden.
5. Zunächst werden Stecker an die Profile geschweißt.
6. Mit letzterem sind Antriebe verschweißt.
7. Das Schweißen von Jumpern mit Rohrabschnitten wird durchgeführt.
8. Stützelemente aus geschnittenen Stahlprofilen werden sofort angeschweißt.
9. Für die Installation eines Mayevsky-Krans wird ein Abzweigrohr geschweißt.
10. Alle Nähte werden mit einem Schleifer und einer Schleifscheibe gereinigt.

Der Montage- und Schweißvorgang wird am besten auf einer flachen Ebene durchgeführt, auf der zwei oder drei Holzstangen verlegt werden (sie können durch Stahlprofile ersetzt werden: eine Ecke oder ein Kanal). Auf den Stangen werden die Rohrabschnitte unter Berücksichtigung des Abstands zwischen den Abschnitten parallel zueinander ausgelegt.Sobald die Struktur mit Heftzwecken zusammengebaut ist, können Sie mit dem Schweißen aller Nähte beginnen, indem Sie das Gerät so drehen, dass das Schweißen nur in einer horizontalen Ebene erfolgt.

Wie für die Installation von Registern. Je nachdem, an welchem ​​Flugzeug sie befestigt werden, ist es notwendig, über die Befestigungselemente nachzudenken. Es gibt mehrere häufig verwendete Optionen.

Wenn das Gerät auf einem Bodensockel basiert, werden Beine darunter installiert. Wenn es an der Wand befestigt werden soll, dann verwenden Sie herkömmliche Halterungen mit gebogenen Haken nach oben.

Nach vollständiger Montage des Registers ist dieses auf Dichtheit der Nähte zu prüfen. Dazu wird einer der Antriebe mit einem Gewindestopfen verschlossen und durch den zweiten Wasser gegossen. Schweißnähte werden überprüft. Wenn ein Fleck gefunden wird, wird die defekte Stelle erneut ausgekocht und gereinigt. Nach allen durchgeführten Operationen ist das Gerät gefärbt.

Ein Serpentinenregister zu erstellen ist viel einfacher. Erstens sind Bögen vorgefertigte Fabrikteile, die entsprechend dem Durchmesser des Rohrabschnitts ausgewählt werden. Zweitens werden sie wie mit einer Pfeife untereinander gekocht.

Zunächst werden zwei Ausgänge miteinander verbunden. Die resultierende C-förmige Armatur wird in Reihe mit den Enden von zwei Rohren verbunden und kombiniert sie zu einer einzigen Struktur. In die beiden freien Enden des Registers werden Stopfen eingebaut, in denen Löcher vorgefertigt und die Sporen verschweißt werden.

Mengenberechnung

Register sind Geräte, in denen sich eine erhebliche Menge Kühlmittel bewegt, da sie aus Rohren mit großem Durchmesser bestehen und mehrere Abschnitte enthalten sind. Um eine so große Menge Wasser zu erhitzen, benötigen Sie einen leistungsstarken Heizkessel. Und das ist nicht nur ein beträchtlicher Kraftstoffverbrauch, sondern auch die beachtlichen Abmessungen der Heizgeräte selbst.

Daher ist es notwendig, das Heizsystem, das Register enthält, genau unter Berücksichtigung des Wärmeverbrauchs der Räumlichkeiten zu berechnen.

Es gibt bereits vorgefertigte Tabellenwerte für das Verhältnis der Abmessungen von Stahlrohren und deren Wärmeübertragung. Dies vereinfacht die Berechnung der Geräteanzahl.

Die Wärmeübertragung kann auch nach folgender Formel berechnet werden: Q \u003d π d l k (Tr - To), wobei:

• d ist der Rohrdurchmesser;
• l ist seine Länge;
• k - Wärmeübertragung gleich 11,63 W / m²;
• Tr ist die Temperatur im Raum;
• To ist die Kühlmitteltemperatur.

Auf der Grundlage der durchgeführten Berechnungen werden die Länge des Registers, die Anzahl der darin enthaltenen Abschnitte und die Anzahl der Geräte selbst ausgewählt.
