Schacht für Kanalisation oder Entwässerung - Fragen zum Gerät und Einbau

Selbstmontage

Zum Installation eines Entwässerungsbrunnens Sie können zwei Optionen verwenden, die sich in den Kosten unterscheiden. Die erste Option ist teurer. Sie können ein fertiges Laufwerk kaufen, das mit einem Fach und Löchern für Abflüsse ausgestattet ist. Es muss in der Grube installiert, die Abflüsse angeschlossen und bewässert werden.

Um es zu implementieren, müssen Sie die erforderlichen Werkzeuge und Materialien kaufen und Installationsvorgänge durchführen.

Von den Werkzeugen benötigen Sie eine Schaufel, eine Bügelsäge, ein Messwerkzeug, Behälter zum Entfernen von Erde und zum Mischen von Zement.

Die Liste der für die Arbeit erforderlichen Materialien umfasst:

1. Schotter von kleinem Bruchteil.
2. Gesiebter Sand.
3. Zement.
4. Wellrohr: mit einem Durchmesser von 35-45 cm - unter einem Kunststoffinspektionsbrunnen, ohne eine Person abzusteigen, mit einem Durchmesser von 1,0 Metern und mehr - unter einem Tank, in den eine Person absteigen wird.
5. Gummidichtungselemente mit dem erforderlichen Durchmesser.
6. Abdeckungen für den Boden und die Luke.
7. Mastix.

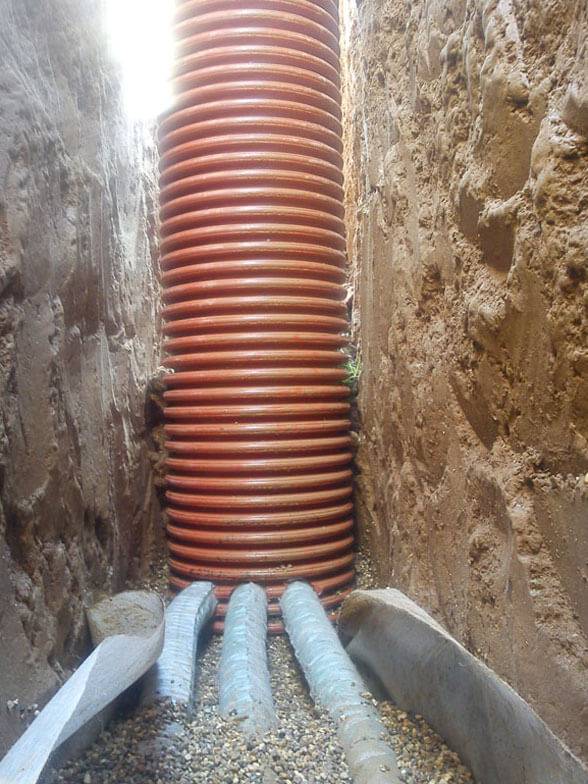

Die Installation eines Entwässerungsbrunnens erfolgt gemäß einer im Voraus erstellten Zeichnung und besteht aus folgenden Vorgängen:

1. Das Ablaufrohr muss auf die richtige Höhe gekürzt werden. Diese Höhe sollte der zukünftigen Tiefe der Grube entsprechen.
2. Es ist notwendig, sich von der Unterkante des Rohrs zurückzuziehen und Löcher entsprechend dem Durchmesser der eingesetzten Abflüsse zu bohren. Die Höhe der Löcher hängt von der Tiefe der Abflüsse ab.
3. Mit Mastix ist es notwendig, den Boden an der Basis des Rohrs zu befestigen und sicherzustellen, dass die Verbindung dicht ist.
4. Wenn das Fass fertig ist, muss eine Grube dafür gegraben werden. Der Durchmesser der Grube sollte 30-40 cm größer sein als der Durchmesser des Rohres.
5. Der Boden der Grube wird gerammt und bis zu einer Höhe von 20-25 cm mit Schutt bedeckt.
6. Schotter wird mit Zementmörtel gegossen, 10-15 cm hoch.
7. Nachdem die Lösung ausgehärtet ist, werden der Boden und die Wände der Grube mit Geotextilien bedeckt.
8. Am Boden der Grube wird ein Speicher oder Schacht für die Entwässerung installiert und mit den Abflüssen verbunden. Die Stellen, an denen die Abflüsse in die Mine eintreten, sind mit Mastix abgedichtet.
9. Bei Bedarf wird eine Saugpumpe im Schacht installiert.
10. Der Raum zwischen dem Tank und den Wänden der Grube ist mit Schutt gefüllt.
11. Die Abdeckung ist montiert. Es sollte die obere Öffnung des Tanks dicht abdecken.
12. Die oberste Schicht ist mit Torf verziert.

Ernennung von Kanalschächten

Die Knotenbauart des Revisionsschachtes ist an der Einmündung mehrerer Rohrleitungen vorgesehen.Die Verbindung der Abwasserleitung mit der Wanne erfolgt durch eine glatte Rundung. Brunnen, die für die Inspektion großer Kollektoren vorgesehen sind, werden als Verbindungskammern bezeichnet.

Die betreffende Struktur wird auf einem geraden Abschnitt des verlegten Arbeitsnetzes montiert und dient als Kontroll- und Wartungspunkt des Systems. Der Arbeitsabstand wird in erster Linie durch den Durchmesser des verlegten Rohres bestimmt. Basierend auf den Indikatoren:

1. bis 155 mm - 3500 mm;
2. von 200 mm bis 450 mm - 500 m;
3. von 500 mm bis 600 mm - 750 m;
4. von 700 mm bis 900 mm - 100 m;
5. von 1000 mm bis 1400 mm - 150 m;
6. von 1500 mm bis 2000 mm - 200 m;
7. mehr als 2000 mm - 250000-300 m.

Schau das Video

An Abschnitten der Rohrleitung ist ein Drehbrunnen für die Kanalisation montiert, um die Richtung des Netzabschnitts zu ändern. In diesem Fall sollte der Drehwinkel mehr als 450 (Grad) betragen.

Um den hohen Hydraulikdruck zwischen dem Auslassrohr und dem angeschlossenen Rohr zu reduzieren, muss der Arbeitswinkel mindestens 900 (Grad) betragen. Im Wenderadius werden 1 bis 5 Rohre verlegt, wobei das Tablett eine sanfte Krümmung aufweist. Sein Zweck: Reinigen der Ansaugrohre von möglichen Verstopfungen.

Material zur Herstellung von Entwässerungsbrunnen

Brunnen für Anordnung des Entwässerungssystems Sie können es selbst aus Betonringen herstellen oder fertige Kunststoffbehälter in der richtigen Größe kaufen und auf der Baustelle installieren. Es liegt an Ihnen, zu entscheiden, wie Sie eine Drainage gut machen, aber es ist zu bedenken, dass die erste Option billiger, aber in Bezug auf die Arbeitsintensität der Herstellung viel schwieriger ist, die zweite einfacher, aber etwas teurer.

Die Herstellung eines Brunnens aus Betonringen ist mit einer Reihe von Problemen verbunden. Aufgrund des hohen Gewichts von Betonkonstruktionen kann es erforderlich sein, spezielle Ausrüstung zu mieten und Hilfskräfte einzuladen.Sie müssen Löcher für Rohre bohren, was auch ziemlich schwierig ist.

Die Komplexität der Installation eines Betonbrunnens ist jedoch durch seine große Zuverlässigkeit, Festigkeit und Haltbarkeit gerechtfertigt. Betonkonstruktionen sind praktisch unverwundbar gegenüber negativen Einflüssen.

Sie können an jedem Ort und sogar in Bereichen montiert werden, die auf Böden stehen, die hydrothermalen Bewegungen und Hebungen beim Gefrieren ausgesetzt sind, wo Kunststoffstrukturen deformiert werden können.

Moderne Kunststoffbehälter sind auch sehr zuverlässig, und außerdem sind sie bequem und einfach zu installieren, wiegen wenig und sind einfach zu montieren. An ihrem Körper befinden sich bereits Löcher mit dem erforderlichen Durchmesser zum Anschließen von Rohren.

Viele greifen, um Geld zu sparen, auf eine kombinierte Installationsoption zurück. Für Inspektions- und Drehbrunnen werden Kunststoffbehälter angeschafft und Filter- und Lagerbehälter aus Betonringen hergestellt. Es gibt eine weitere verfügbare Option - um selbst einen Brunnen aus Kunststoffrohren herzustellen, wie das geht, wird unten beschrieben.

Kunststoffbehälter sind in verschiedenen Größen erhältlich, ihr Körper hat bereits Hähne mit dem erforderlichen Durchmesser zum Anschließen von Rohren

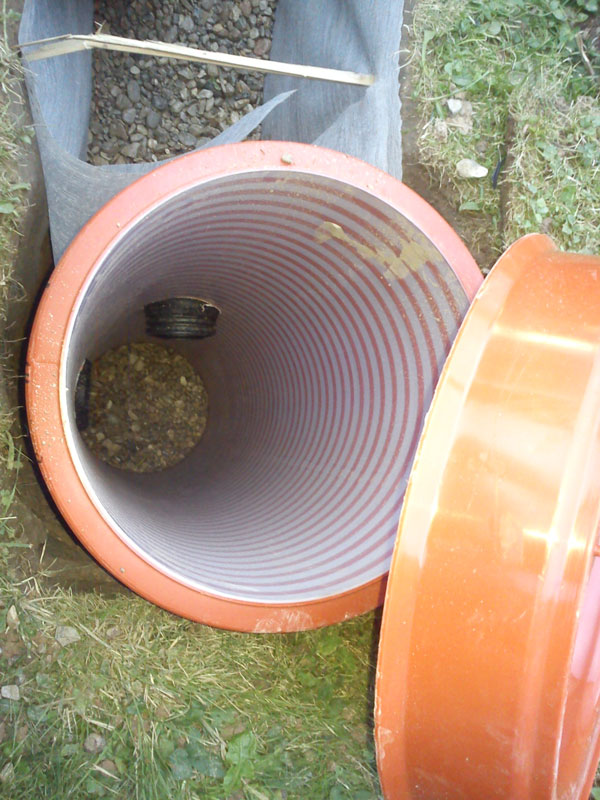

Einen Tank aus Kunststoffrohren bauen

Wenn Sie sich entscheiden, aus einem Plastikbehälter einen Brunnen zu machen, dieser aber fehlt, können Sie ihn selbst herstellen. Dazu sollten Sie ein Kunststoffrohr mit einem Durchmesser von 35 bis 45 Zentimetern kaufen, wenn Sie Sicht- und Drehobjekte bauen möchten, und ein Produkt mit einem Querschnitt von 63 bis 95 Zentimetern für Absorptions- und Kollektorstrukturen.

Außerdem benötigen Sie einen runden Boden und eine Kunststoffklappe, deren Abmessungen zu den Rohren passen müssen. Sie benötigen auch Gummidichtungen.

Die Reihenfolge der Herstellung eines Kunststoffbehälters:

1. Schneiden Sie ein Stück Kunststoffrohr der gewünschten Größe ab, das unter Berücksichtigung der Tiefe des Brunnens bestimmt wird.
2. In einem Abstand von 40-50 Zentimetern vom Boden wird ein Loch zum Anschließen von Rohrleitungen hergestellt und mit Dichtungen ausgestattet.
3. Der Boden wird am Kunststofftank befestigt und die entstehenden Nähte werden mit Dichtmasse oder bituminösem Mastix abgedichtet. Der Installationsprozess eines Selbstbau-Entwässerungsbehälters erfolgt wie oben beschrieben.

Anwendbare Materialien

Ob Auffang- oder Revisionsbrunnen, Betonringe eignen sich perfekt für die Gestaltung. Doch bei aller Festigkeit und Langlebigkeit, Resistenz gegen aggressive Umwelteinflüsse und anderen Vorteilen haben sie einen entscheidenden Nachteil. Aufgrund ihres hohen Gewichts ist es schwierig, sie selbst zu installieren; Sie müssen für diese Zwecke spezielle Ausrüstung mieten, was die Kosten für den Brunnen erhöht.

Es gibt eine andere Möglichkeit - einen vorgefertigten Kunststoffbehälter zu kaufen, zumal sie in verschiedenen Größen hergestellt werden. Ein solcher Behälter ist teurer als Ringe, aber einfach zu installieren. Gleichzeitig sind moderne Kunststoffbehälter recht zuverlässig, sie unterliegen auch keiner Korrosion und anderen aggressiven Einflüssen. Und außerdem haben sie noch einen weiteren Vorteil: Viele Hersteller stellen Behälter her, in deren Gehäusen bereits Löcher für Rohre vorhanden sind. Und bei der Auswahl von Betonringen müssen Sie daran denken, dass Sie die Löcher selbst bohren müssen.

Manchmal finden Sie eine kombinierte Version:

• Dreh- und Mannlöcher bestehen aus Kunststoffbehältern;
• Abfluss und Lagerung - aus Betonringen.

Mehrere Möglichkeiten, einen Abwasserkanal für Ihr Zuhause zu bauen

Abwasser Hauswasser zur Reinigung betreten Sie die Klärgrube und dann den Abflussbrunnen, von dem aus sie in den Boden gelangen.

Diese Sedimente müssen regelmäßig mit einem Abwasserwagen aus der Klärgrube entfernt werden. Aus der ersten Kammer läuft Wasser in die nächste Kammer über, wo sich auch feine Partikel ablagern.

Aber nicht alle Substanzen sind in der Lage, Anaerobier zu verarbeiten. Daher wird aus der Klärgrube geklärtes Wasser zum Entwässerungsbrunnen geleitet. Dort lebt eine andere Art von Bakterien - Aeroben und die Zersetzungsprozesse organischer Rückstände werden unter Beteiligung von Sauerstoff durchgeführt. Gereinigtes Wasser aus dem Entwässerungsbrunnen fließt in den Boden.

Die Tiefe der Klärgrube sollte 3 Meter nicht überschreiten. Dieser Parameter wird durch die Fähigkeiten der Abwassermaschine bestimmt.

In der Grube wird auch ein Entwässerungsbrunnen angelegt.

Die Wahl der Größe des Entwässerungsbrunnens hängt sowohl von der Abwassermenge als auch von der Filterfähigkeit des Bodens ab. Der Entwässerungsbrunnen wird in der folgenden Reihenfolge hergestellt.

Die Grube bricht aus. Zwischen der Grubensohle und dem Grundwasserspiegel sollte mindestens 1 Meter Platz sein.

Beim Bau einer Klärgrube und eines Entwässerungsbrunnens müssen die folgenden Abstände eingehalten werden, die durch behördliche Verordnungen vorgesehen sind:

- zum Brunnen - 50 Meter;

- zum Stausee - 30 Meter;

- von der Klärgrube bis zum Haus - 5 Meter;

– vom Brunnen bis zum Haus - 8 Meter.

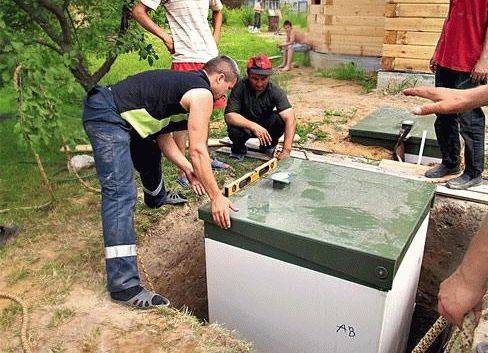

Die Biobehandlungsstation ist eine komplexe Struktur, die einen ganzen Komplex von Behandlungseinrichtungen beherbergt. Aber die Größe der Station ist recht bescheiden. Die Besonderheit ist, dass es zum Betrieb Strom benötigt. Auch darf die Innentemperatur nicht unter null Grad sinken. Es kann auch Beschränkungen für das Vorhandensein von Fluor und sauberem Wasser (ohne organische Stoffe) in den Abflüssen geben, da dies zum Absterben von Bakterienkolonien führen kann.Die Installation und Wartung solcher Stationen wird von spezialisierten Organisationen durchgeführt.

Vorteil biologische Behandlungsstationen in Kompaktheit, in Ermangelung der Notwendigkeit, Orte für Filterbereiche zu finden, und in der Tatsache, dass am Auslass der Station fast reines Wasser erhalten wird (mindestens 95% Reinigung), das beispielsweise überall verwendet werden kann zum Bewässern eines Gartens. Eine kleine Menge Sediment, das regelmäßig aus der Station entfernt werden muss, kann als Dünger verwendet werden (wenn das Abwasser nicht viel Chemie enthält). Diese. Aufruf von Senkgruben ist nicht erforderlich. Bei dichter Bebauung werden biologische Kläranlagen zu einer unangefochtenen Option.

Abwassersammelbehälter.

Wenn niemand dauerhaft auf dem Land lebt, kann nur ein Container zum Sammeln von Abwasser aushelfen. Eigentlich sprechen wir von einer Einkammer-Klärgrube ohne Abfluss. Die Reinigung eines solchen Behälters sollte während des Befüllens durch Vakuumwagen durchgeführt werden. Aber die Kosten für solche Dienste sind nicht gering. Für ihre Umsetzung wird mit der Organisation eine Vereinbarung geschlossen, in der die Häufigkeit der Reinigung angegeben ist. Daher lohnt es sich, im Vorfeld über die Abwassermenge nachzudenken. Das durchschnittliche Volumen pro Person beträgt 0,15 Kubikmeter. Wenn der Container mit einem Volumen von 5 Kubikmetern hergestellt wird, beträgt die Häufigkeit der Abfallentsorgung für einen ständigen Bewohner 33,3 Tage. Und für 4 Personen - 8,3 Tage. Wird die Abfallentsorgung unerschwinglich teuer? Aber wenn Wassereinleitungen nur gelegentlich während des Besuchs der Datscha auftreten, ist diese Methode vielleicht von Vorteil.

Der Entwässerungsbrunnen kann durch einen Biofilter oder ein Belüftungsbecken ersetzt werden.

Dies sind komplexe Systeme, die es Ihnen jedoch ermöglichen, den Drainagebrunnen zu ersetzen, wenn seine Erstellung aufgrund der Standortbedingungen oder der Bodenbeschaffenheit nicht möglich ist.

DIY Entwässerungsbrunnen

Es ist unwahrscheinlich, dass jemand auf die Idee kommt, ein Haus auf einer Sandfläche zu bauen. Für den Bau werden Orte mit Grundwasser ausgewählt, damit es in Zukunft keine Probleme mit Trinkwasser gibt. Aber dieses Plus der Fläche kann zu Staunässe im Boden und zur Zerstörung des Fundaments des Gebäudes führen. Um sich vor diesem Problem zu schützen, müssen Sie einen Entwässerungsbrunnen bauen. Dieses Design dient für die Grundwasserentsorgung von der Website.

Materialien und Funktionsprinzip

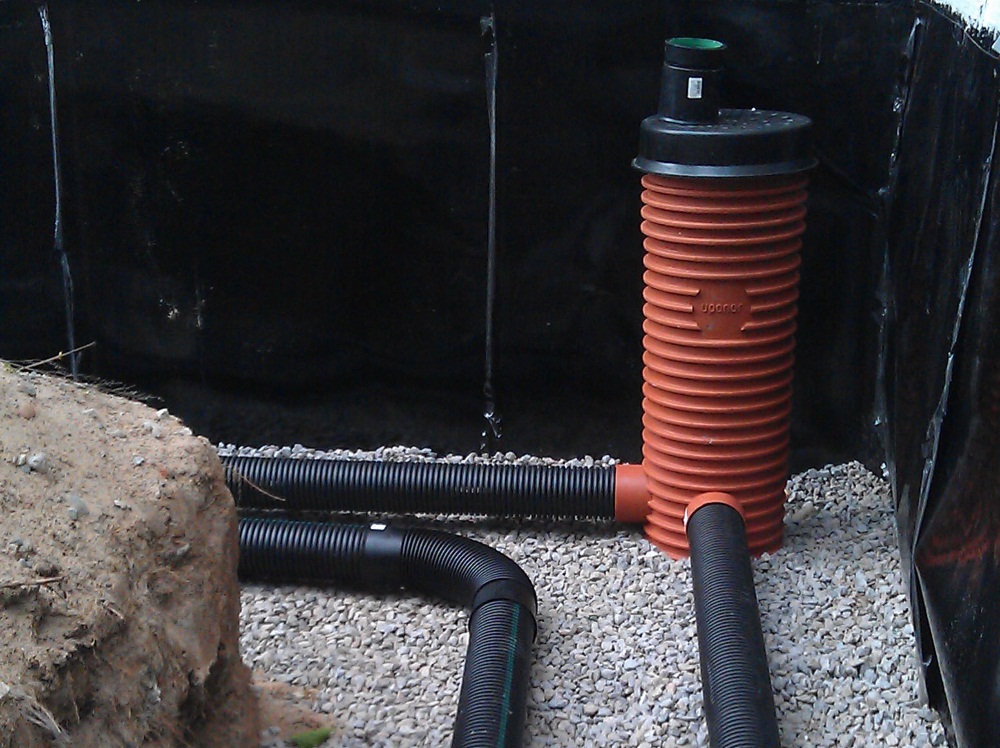

Die Arbeit des Brunnens ist einfach. Auf der Baustelle wird ein Graben gezogen, um Wasser zu sammeln und abzulassen - ein Abfluss. Daran sind ein oder mehrere Abflüsse angeschlossen, die die Flüssigkeit in ein in der Nähe des Standorts befindliches Reservoir oder in ein spezielles Reservoir ableiten.

Arten von Entwässerungssystemen

Entwässerungsbrunnen sind in vier Teile geteilt Art für Art Boden- und Grundwasserbewegungen. Das Funktionsprinzip ist jeweils unterschiedlich, und bevor Sie einen Entwässerungsbrunnen bauen, entscheiden Sie, welches System Sie benötigen.

Sammler gut

Diese Version des Entwässerungssystems kann Feuchtigkeit sammeln und ansammeln, die später in einen Graben geleitet oder verwendet werden kann zum Gießen von Pflanzen. Seine Konstruktion ist im untersten Teil des Geländes angebracht.

Drehbrunnen

Sie werden an Entwässerungsbögen oder an Stellen montiert, an denen mehrere Abwasserkanäle miteinander verbunden sind. An solchen Stellen besteht eine hohe Wahrscheinlichkeit einer Kontamination der inneren Hohlräume.

Absorption gut

Ein solcher Brunnen muss an den Stellen ausgestattet werden, an denen es unmöglich ist, Rohre zum Ablassen von Flüssigkeit zu verlegen, da kein Reservoir zum Ablassen oder Abwasser vorhanden ist.Dies ist die tiefste Art von Entwässerungssystem, und die Mindesttiefe muss mindestens 3 m betragen.Der Boden im Brunnen besteht aus Schotter oder Sand, damit die Flüssigkeit in das Grundwasser eingeleitet werden kann.

Mannloch

Diese Option wird verwendet, um auf das Entwässerungssystem und mögliche Reparaturen zuzugreifen. Der Einfachheit halber sollte seine Breite mindestens 1 m betragen, solche Brunnen können grundsätzlich in anderen Systemen hergestellt werden, da Reparaturen und vorbeugende Reinigung nicht überflüssig sind.

Bauauftrag

Bei der Auswahl der Größe des zukünftigen Brunnens wird der Bereich des Standorts berücksichtigt, nämlich der Teil, der entwässert werden muss.

Wenn alle Materialien bereit sind, kann die Arbeit beginnen. Wir graben je nach Art des Entwässerungssystems ein mindestens 2 Meter tiefes Loch. Unten müssen Sie ein spezielles Kissen ausrüsten. Am besten eignet sich hierfür grober Sand. Die Einstreu sollte 30 bis 40 cm dick sein und muss beim Anordnen gut gestampft werden.

Auf der Hinterfüllung müssen Sie eine quadratische Schalung für die Anordnung des Fundaments herstellen, das als Boden des Brunnens dient. Es sollte Armierungsgewebe verlegt werden, vorzugsweise fein. Diese Struktur ist mit Betonmörtel gefüllt.

Nachdem der Beton ausgehärtet ist, wird er auf der Basis installiert Innen- und Außenschalung. Die darüber liegenden Wände müssen mit Holzbohlen verbunden werden. Das Betonieren der Brunnenwände erfolgt je nach Niveau. Nach 2 - 3 Wochen, wenn der Beton vollständig trocken ist, entfernen wir die Schalung und verfüllen den Sockel. Verwenden Sie dafür besser feinen Kies oder Blähton.

Einen Graben ausheben

Zum Ablassen von Flüssigkeit aus dem Brunnen werden Polyethylen- oder Asbestrohre verwendet.Es reicht nicht aus, einfach einen Graben auszuheben und Rohre zur Deponie zu verlegen. Damit das Zurücksetzen korrekt erfolgt, müssen Sie die folgenden Schritte ausführen.

1. Füllen Sie den Boden des Grabens mit Sand.
2. Legen Sie eine Schicht feinen Kies darauf.
3. Auf einem solchen Kissen, das ebenfalls mit Sand und Kies bedeckt ist, wird ein Drainagerohr verlegt.

Die Schicht aus Sand und Kies sollte zusammen die halbe Tiefe des Grabens haben. Die restliche Tiefe wird mit Lehm bedeckt und eine fruchtbare Erdschicht darüber gelegt.

Bei der Anordnung der Entwässerung auf einem bereits bebauten Grundstück sollten die Arbeiten in kleinen Abschnitten von jeweils 15–20 Metern durchgeführt werden. Während des Betriebs wird das aus dem ausgehobenen Abschnitt entfernte Erdreich in den vorherigen Abschnitt des Grabens gegossen. Es ist besser, Ende Juli bis Anfang August mit der Arbeit zu beginnen. Zu dieser Zeit ist der Grundwasserspiegel am niedrigsten.

Das Gerät von Abwasserbrunnen verschiedener Typen

Das Kanalisationssystem hat eine sehr alte Geschichte, daher wurden Design und Technologie auf einen sehr hohen Qualitätsstand gebracht. Dieser Artikel befasst sich mit den Hauptproblemen im Zusammenhang mit der Verwendung von Abwasserbrunnen im Abwassersystem.

Das normative Gesetz, das die Anforderungen an Abwasserbrunnen und das Verfahren für deren Installation regelt, ist SNiP 2.04.03-85 „Kanalisation. Externe Netzwerke und Strukturen“. Das Dokument zeigt alle Faktoren im Zusammenhang mit Abwasserbrunnen, einschließlich ihrer Lage, Klassifizierung, Abmessungen und Leistung.

Für die Anordnung von Abwasser in einem privaten Bereich müssen unbedingt Schächte verwendet werden, die auf dem Rohrleitungsabschnitt zwischen dem Gebäude und dem Abwasserbehälter platziert werden.Darüber hinaus ist eine der möglichen Optionen für die Entsorgung von Abwasser nach dem Durchlaufen einer Klärgrube ein filternder Abwasserbrunnen. Schächte müssen nicht nur in Privathaushalten, sondern auch an kommunalen Kanalisationen installiert werden. Der Aufstellungsort sollte sich hinter der sogenannten roten Baugrenze befinden, die eine bedingte Grenze darstellt, die das Zielgebiet in bestimmte Segmente unterteilt. Das SNiP gibt an, dass Abwasserbrunnen alle 35 Meter installiert werden müssen, wenn der Rohrleitungsdurchmesser bis zu 150 mm beträgt, oder alle 50 Meter - bei einer Rohrleitung mit einem Querschnitt von 200 mm.

Darüber hinaus werden Schächte installiert, wenn das System Folgendes enthält:

• Drehungen und Wendungen;
• Änderungen des Rohrdurchmessers oder der Neigung;
• Zweige der Struktur.

Anforderungen an die Leistung von Stahlbetonbrunnen sind in GOST 2080-90 und für Polymerbrunnen in GOST-R Nr. 0260760 angegeben. Die meisten Kunststoffkonstruktionen werden auch mit Herstelleranweisungen geliefert, die die Bedingungen für die Verwendung des Brunnens festlegen.

Ziegel, Beton oder Stahlbeton werden verwendet, um Steinkanalbrunnen zu bauen, und Schutt wird verwendet, um Filterbrunnen zu bauen. Polymerbrunnen können aus PVC, Polypropylen oder Polyethylen hergestellt werden. Neben Strukturen aus einem einzigen Material gibt es Strukturen auf dem Markt, die aus Verbindungen verschiedener Ressourcen bestehen.

Laut SNiP variieren die Abmessungen von Abwasserbrunnen wie folgt:

• bei Verwendung von Rohrleitungen mit einem Durchmesser von bis zu 150 mm - mindestens 700 mm;
• bis zu 600 mm - 1000 mm;
• bis zu 700 mm - 1250 mm;
• von 800 bis 1000 mm - 1500 mm;
• von 1200 - 2000 mm;
• ab 1500 mm bei einer Systemverlegetiefe von 3 m.

Das Volumen der Struktur ist nirgendwo angegeben, aber wenn Sie die anfängliche Tiefe und den anfänglichen Durchmesser kennen, können Sie diesen Indikator selbst berechnen.

Reihenfolge der Aktionen wird so aussehen Weg:

Zunächst wird der Ort auf dem Gelände, an dem sich der Brunnen befinden wird, genau bestimmt.
dann wird der ausgewählte Bereich von allen Pflanzen (Büschen, Bäumen usw.) befreit;
gegebenenfalls werden auf der Baustelle befindliche Gebäude abgerissen oder verlagert;
Es ist sehr wichtig, einen ungehinderten Zugriff auf die Website zu gewährleisten.

Als nächstes beginnt die Vorbereitung der Grube für den Kanalbrunnen.

In der Regel wird eine Grube nach diesem Prinzip erstellt:

• zuerst wird ein Loch mit den erforderlichen Abmessungen gegraben;
• als nächstes wird der Boden gereinigt;
• Es ist unbedingt zu überprüfen, ob die Tiefe der Verlegung der Struktur und die Neigungswinkel der Grubenwände eingehalten werden.
• Bei Steinkonstruktionen am Boden der Grube muss eine 20 cm dicke Abdichtungsschicht verlegt werden, die so dicht wie möglich gerammt wird.

Arten von Filteranlagen

Es gibt zwei Arten von Filterbrunnenstrukturen, die nach dem gleichen Prinzip funktionieren und auf ähnliche Weise installiert werden. Ihre Unterschiede liegen im Anwendungsbereich. Erstere werden im Entwässerungs- und Sturmsystem verwendet, letztere in der Kanalisation.

Aufnahme gut in die Kanalisation

In diesem Fall sind Entwässerungsbrunnen der Endpunkt eines komplexen Entwässerungssystems des Standorts, an dem Grundwasser oder Regenwasser durch die Rohrleitung strömt, um später, nachdem es einen natürlichen Filter passiert hat, in den Boden zu gelangen. Sein Hauptzweck ist es, Wasser aus dem Haus abzuleiten und es zu reinigen. aus Schlick und Sand.

Das Diagramm zeigt die Organisation der Regen- und Entwässerungskanalisation eines Standorts mit einer Auffahrt. In Böden mit hoher Aufnahmekapazität wird anstelle eines Sammlers ein Filterbrunnen installiert

Der Durchmesser solcher Brunnen beträgt in der Regel nicht mehr als anderthalb und die Vorkommenstiefe bis zu zwei Meter. Es ist erlaubt, beide Systeme in einen Brunnen zu entleeren. Der Filterbehälter wird in den eingebaut der tiefste Punkt der Handlungso dass das Wasser durch die natürliche Schwerkraft hineinfließt.

Filterstruktur im Kanalsystem

In der Kanalisation des Standorts dienen Schluckbrunnen zur Nachbehandlung von Abwässern aus einem hermetisch abgeschlossenen Reservoir, in dem das Abwasser einer primären biologischen Reinigung unterzogen wird. Der Tank besteht aus Betonringen, Ziegeln oder Bruchsteinen, oder es wird eine fertige Klärgrube verwendet.

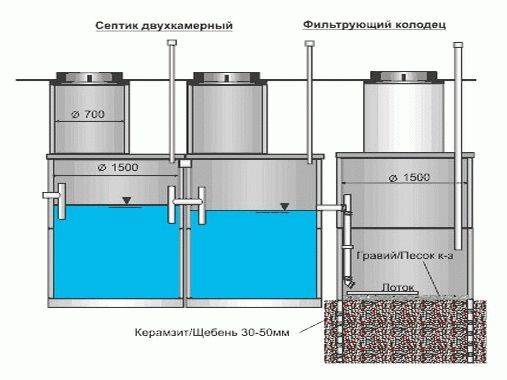

Schema der Installation eines Filterbrunnens mit einer Klärgrube, in der Abwasserströme einer Primärbehandlung unterzogen werden und dann durch das Rohr in den Absorptionstank gelangen und durch das Filtersystem in den Boden gelangen

Das Funktionsprinzip des Systems ist wie folgt: Abwasser aus der Hauskanalisation gelangt in einen verschlossenen Behälter, wo es zwei bis drei Tage unter dem Einfluss von anaeroben Bakterien oxidiert wird, die in einem luftleeren Raum leben.

Dann gelangt das Abwasser in den Filterbrunnen, wo bereits andere Bakterien - Aerobier - vorhanden sind. Unter dem Einfluss von Sauerstoff wird ihre Vitalaktivität aktiviert.

Durch die doppelte Reinigung wird die aus dem Schluckbrunnen ins Erdreich gelangende Flüssigkeit nahezu vollständig von schädlichen Mikroorganismen und organischen Stoffen befreit.

Die Abwasserentsorgung kann auf zwei Arten organisiert werden:

1. Getrennt.Wasser aus der Küche, dem Bad und den Waschmaschinen fließt in die Klärgrube und das Abwasser mit Fäkalien in die Senkgrube.
2. Gemeinsam. Der gesamte Hausmüll gelangt in eine Klärgrube oder einen Lagertank.

In der Regel werden im ersten Fall graue Abwässer in verschiedene Kanalisationsanlagen geleitet. Zum Beispiel Fäkalien - in einen Vorratsbrunnen mit anschließendem Pumpen und Abtransport, graues häusliches Abwasser aus Küchenspülen, Badewannen, Waschbecken usw. Geräte - in Schluckbrunnen.

Im zweiten Fall ist eine Klärgrube erforderlich, die aus mindestens zwei Kammern besteht, in denen jeweils nacheinander eine eigene Reinigungsstufe durchgeführt wird. In der ersten Kammer setzen sich Fäkalmassen ab, aus denen sie regelmäßig von einer Klärmaschine abgepumpt werden.

In einzelnen Farmen, in denen ein separates Abwassersystem organisiert ist, wird normalerweise eine Einkammer-Klärgrube installiert

Die zweite Kammer nimmt flüssige Abfälle ohne Schwebstoffe mit einer minimalen Menge an Verunreinigungen auf, wo sie einer weiteren Reinigung unterzogen werden. Danach gelangt das Wasser durch die Rohre in den Filterbrunnen, von wo es nach einem natürlichen Filter in den Boden gelangt.

Die zweite Variante des Gemeinschaftskonzepts ist das komplette Abpumpen und Abführen von Abwasser.

Wir sammeln Abwasserentsorgung

Jetzt wissen Sie, wo und wo Sie Regenwasser entfernen werden. Obwohl Plastikkonstruktionen kleiner sind als Betonkonstruktionen, muss man trotzdem an Mutter Erde basteln.Gräben ab den Einbaustellen der Regenwassereinlässe (Rohre mit fein verteilter Perforation, um das Eindringen von Sand in das System zu verhindern, können sie mit Filtergeweben für eine hohe Abwasserbehandlung umwickelt werden) mit einer Neigung von mindestens 30 mm für jeden 1000 mm Abwasserrohre.

Versuchen Sie, sich nicht mit den Knoten der Kurven herumzuschlagen, wenn das System pfeilgerade gemacht werden kann - dies ist ein bedingungsloser Erfolg. So werden wir die Anzahl der Inspektionsbrunnen auf ein Minimum reduzieren. Und die Kanalisation ist gut, und Sie sparen: weniger Graben und weniger Lohn.

Die Montage unterscheidet sich absolut nicht vom Standard-Abwassersystem, alles ist gleich, nur ist es besser, hochdichte Kunststoffelemente zu kaufen, sie halten länger. Solche Elemente haben eine charakteristische orange Farbe, sind aber auch in einer klassischen grauen Version erhältlich. Es ist ziemlich klar, dass der Graben mit Rückversicherung bis zu einer Zone konstanter positiver Temperaturen vertieft werden muss - dies sind etwa 2000 mm. Es wird empfohlen, unter der Entwässerungsstrecke eine Sandfüllung von 20-30 mm durchzuführen.

Wir graben vorsichtig in den Gräben und rammen noch vorsichtiger. Nehmen Sie dieses Verfahren auf die leichte Schulter, Sie werden wissen, was es bedeutet, knietief in verschwommenen Boden zu gehen.

Merkmale der Verwendung von Filterbehältern

Absorptionsbehälter werden in Gebieten mit leicht feuchtem Boden installiert, die sich in großer Entfernung von natürlichen Reservoirs befinden und nicht mit Entwässerungssystemen ausgestattet sind. Die abzupumpende Wassermenge darf einen Kubikmeter in 24 Stunden nicht überschreiten.

Die Form dieser Art von Brunnen ist rund mit einem Durchmesser von bis zu 150 Zentimetern oder rechteckig mit einer Fläche von maximal 6 m². Üblicherweise werden zum Bau eines Filterbeckens Kunststoffbehälter verwendet. oder Betonringe.

Strukturen vom Absorptionstyp zeichnen sich dadurch aus, dass es sich um einen Entwässerungsbrunnen ohne Boden handelt. Stattdessen rüsten sie ein filterndes "Kissen" aus, das die schmutzige Flüssigkeit des Abwassers durchlässt und es von Schmutz reinigt. Außerdem wird das Wasser in die tiefen Schichten des Bodens geleitet. Die Tiefe eines solchen Brunnens im Boden sollte mindestens zwei Meter und die Dicke der Filtermatte mindestens 30 Zentimeter betragen.

Steinbrunnen

Isolierung von Rohren in einem Brunnen mit Bitumen Danach werden für einen Beton- oder Stahlbetonbrunnen folgende Arbeiten durchgeführt:

• Gründungsvorbereitung. Verlegen einer Platte oder Platzieren einer 100 mm dicken Betonplatte aus Beton M-50
• Anordnung einer Wanne der gewünschten Form aus Beton M-100 mit Stahlmattenbewehrung
• Beton- und Bitumenabdichtung von Rohrenden
• Bitumenisolierung der Innenfläche von Betonringen
• Ringe von Abwasserbrunnen werden installiert (durchgeführt nach dem Aushärten des Betons der Schale, 2-3 Tage nach dem Verlegen) und die Bodenplatte auf dem M-50-Mörtel
• Verfugen der Fugen zwischen den Fertigteilen des Brunnens mit Zementmörtel
• Abdichtung von Fugen mit Bitumen
• Fertigstellung des Tabletts mit Zementputz, gefolgt von Bügeln
• Anordnung an den Eintrittsstellen von Rohren einer Tonschleuse mit einer Breite von 300 mm und einer Höhe von 600 mm mehr als der Außendurchmesser der Rohre
• Brunnenprüfung (während des Tages durch Befüllen mit Wasser bis zur Oberkante, mit Anbringen von provisorischen Stopfen an den Rohren). Wird als erfolgreich angesehen, wenn keine sichtbaren Lecks gefunden werden
• Äußeres Verfüllen der Brunnenwände mit anschließendem Stampfen
• Das Gerät einer 1,5 m breiten Betonblindfläche um den Hals des Brunnens
• Isolierung aller restlichen Fugen mit Heißbitumen

In ähnlicher Weise werden gemauerte Abwasserbrunnen installiert, aber hier wird Mauerwerk hergestellt, anstatt vorgefertigte Elemente zu installieren.

Die Abdichtung erfolgt auf genau die gleiche Weise.

So wird die Installation von Brunnen aus Steinmaterialien für alle Arten von Abwasser durchgeführt: Haushalt, Sturm oder Entwässerung.

Im Fall eines Sturmbrunnens können jedoch Gitterluken am Brunnen installiert werden, die gleichzeitig die Funktion eines Auffangbeckens übernehmen.

Für die Entwässerung - der Brunnen selbst kann durch spezielle Löcher in den Wänden ein Element der Entwässerung sein, aber diese Konstruktion erfordert eine spezielle Berechnung.

Gleichzeitig gibt es geringfügige Unterschiede in den Komponenten, die die Serie definiert: Abwasserbrunnen KFK und KDK - für häusliches Abwasser, KLV und KLK - für Regenwasser, KDV und KDN - für die Entwässerung.

Die Tabelle der Abwasserbrunnen nach Standardgrößen lautet wie folgt:

Tabelle der Abwasserbrunnen

Der Prozess für Differentialbrunnen sieht aufgrund ihrer komplexeren Konfiguration etwas komplizierter aus.

gut fallen lassen

Hier sind je nach Ausführung zusätzlich zum Tablettgerät in einigen Fällen erforderlich:

• Riser-Installation
• Ausrüstung zum Wasserbrechen
• Installation einer Wassersperrwand
• Erstellen Sie ein Praxisprofil
• Pit-Gerät

Die Installation des Minenkörpers, des Sockels und der Decke erfolgt nach denselben Regeln.

Die einzige Ausnahme betrifft einen Fallbrunnen mit einem Steigrohr - an seiner Basis soll eine Metallplatte verlegt werden, die die Zerstörung des Betonteils der Struktur verhindert.

Es sieht aus wie das:

1. Steigleitung
2. Wasserkissen
3. Metallplatte an der Basis des Kissens
4. Steigrohr-Ansaugtrichter

Ausführung eines Brunnens mit Steigrohr Der Ansaugtrichter ist so ausgelegt, dass es die Verdünnung kompensiert, die im Steigrohr durch die schnelle Bewegung des Abwassers entstehen kann.

Nur in Ausnahmefällen ist es erforderlich, mit einem praktischen Profil Differentialbrunnen mit eigenen Händen zu erstellen - eine ähnliche Konstruktion ist für Rohrleitungen mit einem Durchmesser von 600 mm und einer Fallhöhe von bis zu 3 m vorgesehen.

Ähnliche Rohrdurchmesser werden in einzelnen Entwässerungssystemen nicht verwendet. Aber auch andere Arten von Brunnen können erfolgreich in kommunalen Abwässern eingesetzt werden.

In Übereinstimmung mit den Anforderungen von SNiP Abwasserbrunnen Eingerichtet:

• Reduzieren Sie gegebenenfalls die Tiefe der Rohrleitung
• An Kreuzungen mit anderen unterirdischen Versorgungsunternehmen
• Zur Durchflusskontrolle
• Im letzten geflutet gut vor der Einleitung von Abfällen in den Stausee

Typische Fälle, in denen die Installation eines Fallbrunnens in einem Vorortgebiet ratsam ist:

• Hochgeschwindigkeitsströmungsschema Wenn es einen großen Unterschied zwischen der geschätzten Tiefe der Kanalisation im Hof ​​und dem Niveau der Abwassereinleitung in die Klärgrube oder den zentralen Sammler gibt (das Verlegen der Pipeline in einer geringeren Tiefe wird die Aushubmenge erheblich reduzieren)
• Wenn andere technische Netzwerke unterirdisch umgangen werden müssen
• Wenn Zweifel an der Übereinstimmung des Durchflusses im System mit der Abwassermenge bestehen. Bei kleinem Volumen kann eine zu hohe Drehzahl die Selbstreinigung (Auswaschen von Sediment) der Rohrwände verhindern. Auch wenn die Geschwindigkeit zu niedrig ist - das Sediment kann sich zu intensiv bilden, ist es sinnvoll, eine schnelle Strömung zur Beschleunigung zu veranlassen.

Die Bedeutung eines solchen Abfalls besteht darin, dass sich die Abflüsse aufgrund der Schaffung einer großen Neigung in einem kurzen Abschnitt des Systems viel schneller bewegen und keine Zeit haben, sich an den Innenwänden des Rohrs festzuhalten.
