So machen Sie einen Fächer mit Ihren eigenen Händen: die besten hausgemachten Optionen

Löten und Isolieren von Drähten

Nehmen Sie die Drähte des Kühlers und des USB-Kabels, lösen Sie etwa 10 mm Isolierung und verdrillen Sie sie so, dass der rote Draht mit dem roten und der schwarze Draht mit dem schwarzen verbunden wird. Als nächstes benötigen Sie einen Lötkolben, um die verdrillten Enden zu verzinnen und dadurch die Verbindung zu stärken. Dazu müssen Sie Folgendes tun:

• Erhitzen Sie den Lötkolben und bereiten Sie ein Stück Kolophonium oder Flussmittel vor.
• verdrillte Drähte an Kolophonium befestigen oder in Flussmittel einweichen;
• schmelzen Sie ein Stück Lötzinn oder Zinn an der Spitze des Lötkolbens;
• Führen Sie die Spitze über die verdrillten Drähte, wenn sie mit Flussmittel behandelt sind, oder befestigen Sie sie an einem Stück Kolophonium und üben Sie mit einer heißen Spitze etwas Druck aus.

Diesen Vorgang nennt man Drähte verzinnen oder Do-it-yourself-Bearbeitung von Kontaktstellen mit glühendem Zinn. Kolophonium wird benötigt, damit sich das Zinn besser mit der Oberfläche des blanken USB-Kabels verbinden kann.

Jetzt müssen Sie die Leiter isolieren, damit beim Anschluss an den USB-Anschluss des Computers kein Kurzschluss auftritt. Wickeln Sie also ein etwa 3-5 cm langes Stück Isolierband ab und führen Sie es zwischen den gelöteten Drähten hindurch. Wickeln Sie einen Draht so ein, dass der verzinnte Kontakt sicher isoliert ist und keine blanken Leiterstücke durch die Schichten des Isolierbands sichtbar sind. Als nächstes müssen Sie ein weiteres Stück Isolierband abschneiden und dasselbe mit dem zweiten Draht tun.

Stand

Es ist Zeit, über den Fanständer nachzudenken, den Sie gerade gemacht haben. Sie benötigen ein Stück Kupfer- oder Aluminiumdraht. Nehmen Sie ein Stück Draht und biegen Sie es in Form des Buchstabens "P". Fädeln Sie die Enden durch die beiden unteren Schraubenlöcher am Kühler. Biegen Sie den Draht und fädeln Sie die Enden durch die oberen Löcher. Jetzt können Sie die Lüfterneigung einstellen.

Wenn es viele Fans gibt

Sie können mit Ihren eigenen Händen eine ganze Batterie von Fans herstellen. Um einen Lüfter aus vier oder mehr Kühlern zusammenzubauen, müssen Sie wissen, wie Sie diese richtig an eine Stromquelle (Computer-USB-Anschluss) anschließen und wie Sie diese Lüfter miteinander verbinden.

Verbindungskabel

Aus dem Schulphysikkurs wissen wir, dass es zwei Arten von Verbindungen gibt - seriell und parallel.
Bei der ersten Verbindungsart müssen Sie das rote (positive) Kabel des USB-Kabels mit dem roten Kabel des ersten Kühlers verbinden und das schwarze Kabel des ersten Kühlers mit dem roten Kabel des zweiten Kühlers verbinden , usw. Der letzte, schwarz, ist mit einem USB-Kabel für Privathaushalte derselben Farbe verbunden.

Die Parallelschaltung ist viel einfacher: Alle roten Drähte werden in einer Drehung zusammengefügt, genau wie die schwarzen. Die roten Drähte verbinden sich mit dem roten Draht des USB-Kabels und die schwarzen Drähte mit dem schwarzen. Für eine größere Kontaktzuverlässigkeit ist es erforderlich, die Kontaktpunkte wie oben beschrieben zu verzinnen und mit Isolierband zu umwickeln.

Machen Sie eine Heißluftpistole mit Ihren eigenen Händen

Der Prozess der Herstellung einer hausgemachten Heißluftpistole beginnt immer mit der Herstellung eines Rahmens aus den Ecken, an dem der Körper und andere Komponenten befestigt werden. Die nächsten Schritte hängen von der Art der Installation ab.

Zunächst wird ein Diagramm des Stromkreises der Anlage erstellt. Wenn der Meister nicht über die entsprechenden Kenntnisse verfügt, kann er auf fertige Entwicklungen zurückgreifen.

So sieht es aus Schaltplan zeichnen Heißluftpistole

Eine elektrische Heißluftpistole wird wie folgt hergestellt:

Video: elektrisch Do-it-yourself-Kanone zum Heizen Garage

Heißluftpistole auf Dieselkraftstoff und Dieselkraftstoff

Der Herstellungsprozess besteht aus folgenden Schritten:

Wir machen den Leser darauf aufmerksam, dass diese Heißluftpistole nach dem Direktheizschema arbeitet und daher nicht in Wohn- und anderen Räumen mit Aufenthalt von Menschen oder Tieren verwendet werden kann.

Um die Korrektheit der Montage zu kontrollieren, ist es ratsam, einen Meister aus einer Autowerkstatt einzuladen.

Das selbstgebaute Modell hat keinen Flammenüberwachungssensor und kein Überhitzungsschutzsystem, kann also während des Betriebs nicht unbeaufsichtigt gelassen werden.

Video: Mehrstoff-Heißluftpistole

Gas-Heißluftpistole

Dieses Setup ist wie folgt aufgebaut:

1. Als Körper dient ein meterlanges Rohrstück mit einem Durchmesser von 180 mm. In Ermangelung eines fertigen Rohrs besteht es aus verzinktem Blech und befestigt seine Kanten mit Nieten.
2. An den Enden des Körpers müssen Sie seitlich ein Loch ausschneiden - mit einem Durchmesser von 80 mm (hier wird ein Rohr zum Abführen erwärmter Luft angeschlossen) und 10 mm (hier wird ein Brenner installiert) .
3. Eine Brennkammer wird aus einem meterlangen Rohrstück mit einem Durchmesser von 80 mm hergestellt. Es muss exakt mittig in die Karosserie eingeschweißt werden, wozu mehrere Bleche verwendet werden müssen.
4. Als nächstes wird eine Scheibe aus dem Stahlblech geschnitten, die als Stopfen verwendet wird. Sein Durchmesser muss dem Durchmesser des Heißluftpistolenkörpers (180 mm) entsprechen. In der Mitte der Scheibe ist ein Loch mit einem Durchmesser von 80 mm geschnitten - für die Brennkammer. So schließt ein einseitig an die Karosserie angeschweißter Stopfen den Spalt zwischen ihr und der Brennkammer. Der Stecker muss von der Seite der Heizluftzufuhr geschweißt werden.
5. Ein Rohr zur Zufuhr von erwärmter Luft wird an ein Loch im Körper mit einem Durchmesser von 80 mm geschweißt.
6. In einem 10 mm Loch ist ein Brenner mit einem piezoelektrischen Element eingebaut. Als nächstes wird ein Gasversorgungsschlauch mit einer Klemme daran angeschlossen.
7. Die Herstellung der Heißluftpistole wird abgeschlossen, indem ein Lüfter installiert und dieser und der Piezo-Zünder über einen Schalter an die Stromversorgung angeschlossen werden.

Video: hausgemachte Gas-Heißluftpistole

Der einfachste Weg, eine solche Heizung herzustellen, ist aus einer alten Gasflasche.Wenn es nicht verfügbar ist, kann auch ein dickwandiges Rohr mit einem Durchmesser von 300-400 mm als Hauptrohling verwendet werden - dann müssen Deckel und Boden selbst geschweißt werden (diese Elemente sind bereits für den Zylinder verfügbar ).

Eine der Optionen für eine holzbefeuerte Heißluftpistole ist in der Zeichnung dargestellt:

Zeichnung einer Gesamtansicht einer Heißluftpistole mit Angabe ihrer Hauptabmessungen

Wie Sie sehen können, ist der Körper der Heißluftpistole in einen Ofen und eine Luftkammer mit Einlass- und Auslassöffnungen unterteilt. Die Trennwand zwischen ihnen und der improvisierte Lamellenheizkörper wirken als Heizelement für die durch die Kammer geleitete Luft. Die Lage der Kühlerlamellen ist in den Schnitten dargestellt.

Schnitte - frontal und horizontal, die den inneren Aufbau der Waffe zeigen

Durch die Befestigung eines Wellschlauchs am Austrittsrohr der Luftkammer kann der Benutzer an jeder Stelle im Raum heiße Luft zuführen.

Die Installation erfolgt wie folgt:

Ein übermäßig starker Lüfter ist für diese Heißluftpistole nicht erforderlich. Es reicht aus, ein Modell zum Absaugen eines Badezimmers mit einer Kapazität von etwa 50 m 3 / h zu installieren. Sie können einen Ventilator vom Herd des Autos verwenden. Ist der Raum sehr klein, eignet sich auch ein Kühler aus einem Computer-Netzteil.

Windmühle aus einem Kühler: Anleitung zum Umbau eines Computerlüfters in einen Windgenerator

Wenn es um Windkraftanlagen geht, zieht die Fantasie ernsthafte Hochleistungsanlagen an, die ganze Städte mit Energie versorgen können. Gleichzeitig ist es durchaus möglich, diese Technologie für angewandte, häusliche Zwecke einzusetzen.Dies dient der Veranschaulichung der Problematik und hilft, die Möglichkeiten und Perspektiven der Windenergie an einem einfachen und verständlichen Beispiel einzuschätzen. Die Schaffung von Kleingeräten wird das Problem der Energieversorgung nicht lösen, aber sie kann zur Entwicklung der Technologie beitragen und das Interesse an dieser Art der Stromerzeugung wecken.

Mini-Windgenerator aus einem alten Computerkühler

Ein kleines Modell eines Windgenerators, das durchaus funktionsfähig ist und nützliche Arbeit leisten kann, kann ein ausgefallener Computerlüfter sein. Fast jeder Kühler reicht aus, aber am besten ist es, den größten zu wählen, da der Motor so wie er ist nicht geeignet ist, elektrischen Strom zu erzeugen. Der Grund dafür ist, dass die Wicklungen des Motors mit doppeltem Draht und in verschiedenen Richtungen gewickelt sind, sodass ein Wechselstrom entsteht.

Das Maximum, das bei der Herstellung einer Windkraftanlage aus einem Computerkühler zu erwarten ist, ist die Leistung mehrerer LEDs, die einen konstanten Strom benötigen. Daher muss ein Gleichrichter hergestellt werden, der auch ein wenig Strom verbraucht. Daher kann der Motor ohne Änderungen nicht einmal eine einzige LED zum Leuchten bringen. Für die Modernisierung müssen Sie leistungsstärkere Wicklungen herstellen, die höhere Spannungen liefern können.

Wichtig! Sie sollten nicht erwarten, ein Gerät zu entwickeln, das den Akku eines Mobiltelefons aufladen oder einen Laptop mit Strom versorgen kann. Die so gewonnene Energie reicht nur aus, um die LED-Taschenlampe zu betreiben

Die ganze Idee ist gerade aus pädagogischer oder kognitiver Sicht nützlich.

Herstellungstechnologie

Um einen Computerlüfter in einen Windgenerator umzuwandeln, müssen Sie die folgenden Schritte ausführen:

• Motor aufrüsten
• erhöhen Sie die Größe des Laufrads;
• machen Sie einen Stand mit der Fähigkeit, sich um seine Achse zu drehen (Windeinstellungen).

Sehen wir uns diese Schritte genauer an:

Wir modernisieren den Motor

Um den Motor zu überholen, müssen Sie den Kühler zerlegen. Dies geschieht auf folgende Weise:

• der Aufkleber wird von der Motorraumabdeckung im Mittelteil des Kühlers entfernt;
• die Fachabdeckung wird vorsichtig entfernt;
• der Sicherungsring wird entfernt, wodurch die Achse des Laufrads fixiert wird;
• das Laufrad wird entfernt.

Danach erscheint freier Zugang zu den Motorwicklungen. Sie müssen entfernt werden, da sie für unseren Zweck nicht geeignet sind. Am einfachsten ist es, sie vorsichtig abzuschneiden und aus den Nestern zu ziehen.

Dann werden die Wicklungen mit einem dünneren Draht gewickelt. Die Anzahl der Windungen sollte das Maximum sein, das der Stator aufnehmen kann. Die Wicklungen werden zufällig gewickelt - die erste ist im Uhrzeigersinn, die zweite ist gegen, dann wieder im Uhrzeigersinn und wieder gegen. Dadurch wird Wechselstrom bereitgestellt.

Es wäre schön, die Magnete gegen stärkere auszutauschen, beispielsweise Neodym-Magnete. Dadurch wird die Generatorleistung deutlich erhöht und die Ausgangsspannung stabilisiert.

Danach werden Drähte an die Anschlüsse der Wicklungen gelötet, an die später der Gleichrichter angeschlossen wird.

Nach Abschluss dieser Schritte wird die gesamte Struktur in umgekehrter Reihenfolge zusammengebaut. Ein Gleichrichter wird aus 4 Dioden zusammengesetzt und vervollständigt das Motor-Upgrade.

Herstellung von Laufrädern

Die Flügel am Kühler haben eine gute Größe, um das Innere eines Computers zu kühlen, aber sie sind zu klein, um als Windrad zu funktionieren. Um eine höchstmögliche Effizienz der Interaktion mit Windströmungen zu gewährleisten, wird empfohlen, neue Rotorblätter herzustellen.Sie müssen Folgendes tun:

• schneiden Sie vorsichtig die alten Klingen ab;
• neue aus Plastikflaschen oder anderen Produkten herstellen;
• neue Schaufeln auf das Laufrad kleben.

Wie man aus einem herkömmlichen Elektromotor einen Lüfter macht

Der wahrscheinlich einfachste und schnellste Weg, um Ihre eigene selbstgebaute Lüfterbaugruppe zu erhalten, besteht darin, einen normalen Motor zu finden, der am häufigsten in Spielzeug zu finden ist.

Standard-Elektromotor aus einem Spielzeug

So etwas zu bestellen ist nicht schwer. Außerdem ziehen heute, ohne auch nur eine Minute anzuhalten, Karawanen mit allerlei Schnickschnack aus dem Himmlischen Imperium umher. Und wenn nicht, dann reicht es aus, ein günstiges Spielzeugauto zu kaufen und den Motor daraus zu entfernen.

Aber das Unmögliche von einem solchen Gerät zu erwarten ist es definitiv nicht wert. Vielmehr kann es nur geringfügig Luft antreiben. Aber für ein Desktop-Modell reicht es aus. Er wird in der Lage sein, das Gesicht der Person zu blasen, die am Computer sitzt.

Für einen solchen Fan können Sie absolut alles verwenden. Die Hauptteile werden sein:

• Klingen;
• Motor;
• an / aus Schalter;
• Stand;
• versorgungs System.

Andernfalls wird die Grenze der Idee nur innerhalb der Grenzen der Fantasie liegen.

Nachdem der Motor einsatzbereit ist, ist es sinnvoll, sich um die Stromversorgung zu kümmern. Dies können Batterien sein, wie bei dem Spielzeug, für das der Motor vorgesehen war. Aber natürlich wird diese Energie nicht lange anhalten. Es gibt jedoch ein Plus - das Gerät bleibt kompakt und mobil.

Die zweite Option ist Netzstrom. Aber übertreiben Sie es in diesem Fall nicht. Der direkte Anschluss über den Stecker ist ein sicherer Weg, um den Motor durchzubrennen. Experimentieren Sie also nicht und versuchen Sie, den Motor auf hohe Drehzahlen zu bringen.Bei Spielzeug sind Elektromotoren normalerweise für 3-4,5 Volt ausgelegt, und der Wunsch, aufgrund leistungsstarker Energiequellen mehr Rotation zu erzeugen, wird erstens die Quelle schnell landen (wenn es sich um eine Batterie handelt) und zweitens die Lebensdauer des Lüfters bis zum Bruch. Der Motor beginnt sich zu erhitzen, die Bürsten können schmelzen.

Moderne Ladegeräte wandeln jedoch die Spannung im Netzwerk um und reduzieren sie auf die angegebenen Parameter. Sie können ein Netzteil finden, das für den Motor ideal ist, auch im Angebot.

Um die Klingen zu erstellen, können Sie bereits beliebiges Material nehmen. Die Hauptsache ist, dass es leicht sein sollte. Aufgrund der Schwäche des Motors, je weniger die Klingen wiegen, desto schneller werden die Rotationen und damit die Effizienz der Arbeit.

• Am einfachsten ist es, einen Korken aus einer gewöhnlichen Plastikflasche zu nehmen, der als Verschluss für die Klingen dient. Machen Sie ein Loch in der Flasche entsprechend der Größe der Drehachse des Elektromotors.

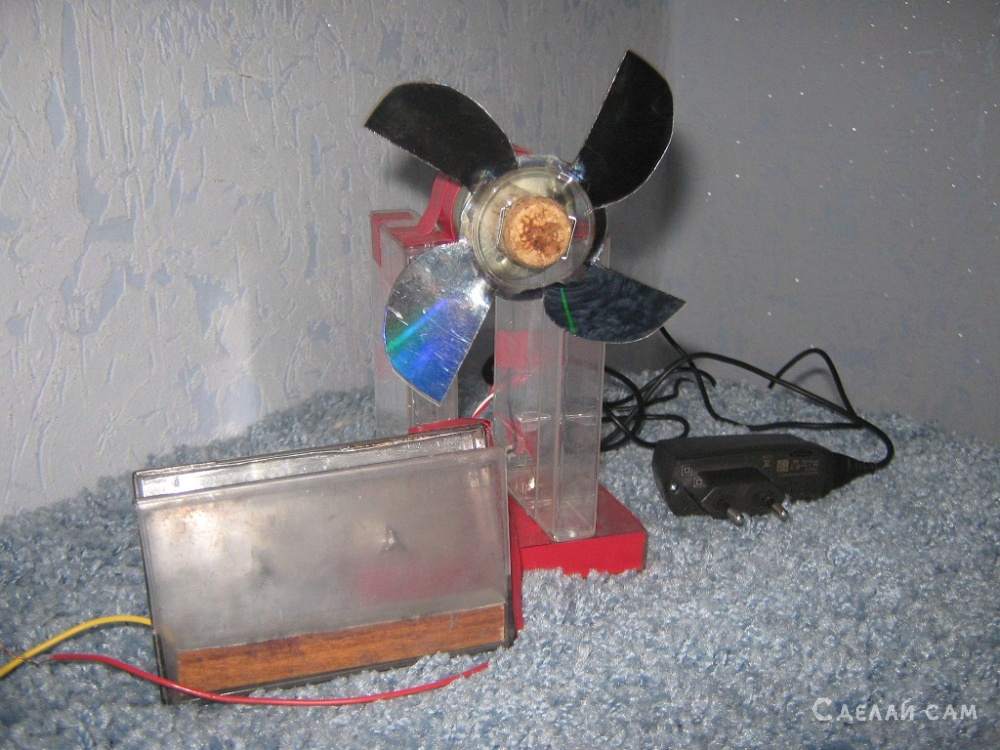

• Klingen können aus einer normalen CD hergestellt werden. In der Mitte wird ein Loch entsprechend der Größe des Korkens aus der Flasche gebrannt. Der Umfang der Scheibe ist in 8 Sektoren unterteilt. Sie sind in einiger Entfernung geschnitten, aber nicht in der Mitte. Danach muss die Scheibe mit Feuer erhitzt werden, um die Klingen leicht zu biegen. Hierfür eignet sich ein Feuerzeug.

Erstellen von Klingen auf CD

• Sie können die Scheibe mit Klebstoff am Korken befestigen. Die zweite Option - wenn in der Mitte ein Loch für den Korken gebrannt wird - verbindet die Struktur sofort. Der geschmolzene Kunststoff härtet aus und hält fest.
• Nach all dem ist die Struktur miteinander verbunden. Draht ist für den Ständer geeignet. Dies ist vielleicht die einfachste Option. Und für ein so leichtes Gerät kann man es sich nicht besser vorstellen. Sie können das Skelett so biegen, dass die Batterien dort diskret versteckt werden.Oder führen Sie vorsichtig das Stromversorgungskabel zum Motor.
• Bei Verwendung von Batterien soll der Stromkreis nicht immer geschlossen sein, daher muss ein Taster am Gehäuse angebracht werden. Sie ist preiswert. Sie können es von dem Spielzeug verwenden, von dem der Motor entfernt wurde.

Eine andere Version des Propellergeräts ist die Verwendung von Papier, nur dick. Die Methode ist noch einfacher, aber weniger praktisch.

Eigene Herstellung

Zunächst sollten Sie sich für den Funktionszweck des Radialventilators entscheiden. Wenn ein bestimmter Teil des Raums oder der Ausrüstung belüftet werden muss, kann der Koffer aus improvisierten Materialien hergestellt werden. Um den Kessel fertigzustellen, müssen Sie hitzebeständigen Stahl verwenden oder ihn mit Ihren eigenen Händen aus Edelstahlblechen herstellen.

Zuerst wird die Leistung berechnet und ein Satz von Komponenten bestimmt. Die beste Option wäre, die Schnecke von alten Geräten zu demontieren - einer Haube oder einem Staubsauger. Der Vorteil dieser Herstellungsmethode ist die genaue Übereinstimmung zwischen der Leistung des Triebwerks und den Parametern des Rumpfes. Ein Schneckenfächer wird nur für einige Anwendungszwecke in einer kleinen Heimwerkstatt leicht von Hand hergestellt. In anderen Fällen wird empfohlen, ein fertiges Modell eines Industrietyps zu kaufen oder ein altes aus einem Auto zu nehmen.

Das Verfahren zum Herstellen eines Radialventilators mit Ihren eigenen Händen.

Berechnung der Gesamtabmessungen. Wenn das Gerät auf engstem Raum montiert wird, sind spezielle Dämpfungspads zum Ausgleich von Vibrationen vorgesehen.
Herstellung von Gehäusen.In Ermangelung einer vorgefertigten Struktur können Sie Kunststoff-, Stahl- oder Sperrholzplatten verwenden

Im letzteren Fall wird besonderes Augenmerk auf die Abdichtung der Fugen gelegt.
Schema der Installation des Netzteils. Es dreht die Klingen, daher sollten Sie die Art des Antriebs wählen

Bei kleinen Strukturen wird eine Welle verwendet, die das Motorgetriebe mit dem Rotor verbindet. Bei leistungsstarken Anlagen wird ein Riemenantrieb verwendet.
Verbindungselemente. Wenn der Lüfter an einem externen Gehäuse installiert ist, beispielsweise einem Kessel, werden U-förmige Befestigungsplatten hergestellt. Bei erheblichen Kapazitäten wird es notwendig sein, eine zuverlässige und massive Basis zu schaffen.

Dies ist ein allgemeines Schema, mit dem Sie mit Ihren eigenen Händen eine abgasfunktionale Zentrifugaleinheit herstellen können. Sie kann sich je nach Verfügbarkeit von Zubehör ändern.

Es ist wichtig, die Anforderungen an die Abdichtung des Gehäuses einzuhalten und das Netzteil zuverlässig vor einer möglichen Verstopfung durch Staub und Schmutz zu schützen.

Im Video sehen Sie den Herstellungsprozess eines Gehäuses aus PVC-Platten:

Modernisierung eines bestehenden Ventilators

Plastikflaschen sind praktisch, um einen im Laden gekauften Ventilator aufzuwerten. Praktisch frei improvisierte Mittel helfen, die Leistung des Geräts deutlich zu steigern.

Schauen wir uns an, wie und auf welche Weise Sie eine angenehme Meeresbrise in einer Wohnung arrangieren können:

Bildergalerie

Wir haben Teile hergestellt, die den Luftstrom verbessern sollen. Sie sorgen für eine beschleunigte Kühlung des umgebenden Raums.

Jetzt müssen Sie die Grundlage für ihre Reparatur schaffen:

Bildergalerie

Nach der Vorbereitung des Geräts, das die Leistung des Lüfters verbessern soll, fahren wir mit der Montage und Inbetriebnahme fort:

Bildergalerie

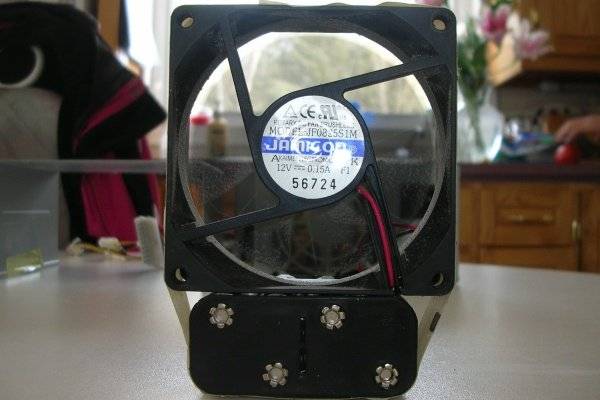

Erstellen eines Lüfters aus einem Kühler

Der einfachste Weg, einen Lüfter selbst zu bauen, besteht darin, einen unnötigen Kühler zu verwenden (diese werden in einem Computer als Kühlsystem für Komponenten verwendet).

Es überrascht nicht, dass diese Methode die einfachste ist, da der Kühler nur ein kleiner Lüfter ist. Es müssen nur noch ein paar einfache Schritte unternommen werden, um ihm seine endgültige Form und Leistung zu geben.

Der Kühler selbst ist ziemlich funktional, aber Sie müssen ihn für eine nicht standardmäßige Verwendung vorbereiten:

1. Drähte.


Wenn sich der Lüfter in der Nähe des Computers befindet, reicht ein gewöhnliches unnötiges USB-Kabel aus. Es muss geschnitten und die Isolierung entfernt werden (dasselbe gilt für die Kühlerdrähte):

Uns interessieren nur zwei Drähte: Rot (Plus) und Schwarz (Minus). Wenn andere Farben im Kühler oder USB-Kabel sind, können Sie diese gerne abschneiden und isolieren, da sie absolut unnötig sind und nur stören.

1. Verbindung.


Nach der Reinigung müssen die Drähte miteinander verbunden werden (es reicht aus, sie fest miteinander zu verdrillen). Mischen Sie die Farben nicht. Dies droht mit ernsthaften Komplikationen bei der Erstellung eines Fans.

Zum Verdrillen genügen 10 mm Länge. Bei Bedarf darf der größte Teil des Drahtes gereinigt werden, dies ist nicht beängstigend, aber es muss viel mehr isoliert werden.

1. Sicherheit.


Denken Sie daran, dass die richtige Isolierung der Schlüssel zum Erfolg und eine Garantie dafür ist, dass der Computer oder die Steckdose nicht kurzgeschlossen wird. Blanke Drähte sollten mit Isolierband abgedichtet werden (nur wenn kein Strom vorhanden ist), und je dicker es ist, desto besser.

Es hat keinen besonderen Sinn zu erklären, was den Fall von „Minus“ auf „Plus“ bedroht.Wenn sich das rote und das schwarze Kabel während der Stromübertragung berühren, können nicht nur das USB-Kabel / der USB-Anschluss, sondern auch die Computerkomponenten durchbrennen.

Grundsätzlich haben Computer keine Angst vor solchen Momenten, wenn sie mit einem Schutz gegen Überspannungen ausgestattet sind. Wenn jedoch eine Steckdose verwendet wird, ist das Befestigen der Verkabelung in der Wohnung viel schwieriger als das Erstellen eines kleinen Ventilators.

Achten Sie daher sorgfältig auf die Isolierung blanker Teile der Drähte. Zusätzliche Komplexität ist selten erforderlich.

1. Letzter Schliff.


Vergessen Sie nicht, dass ein Computerkühler sehr leicht, aber gleichzeitig sehr schnell ist. Selbst bei einer Spannung von 5 Volt ist seine Geschwindigkeit ziemlich hoch. Wir betrachten diese Spannung aus einem bestimmten Grund: Der Kühler wird seine Aufgabe perfekt bewältigen und der Betrieb wird so leise wie möglich sein.

Aufgrund der geringen Abmessungen des Geräts kann es durch Erschütterungen und Vibrationen herunterfallen. Dies sollte aus folgenden Gründen nicht erlaubt sein:

• ein solcher Kühler kann auch während des Betriebs keine tödlichen Schnitte verursachen, aber es gibt keine Garantie dafür, dass das Gerät nicht aufspringt und beispielsweise ins Gesicht fliegt;
• Wenn es auf eine nicht ebene Oberfläche fällt (auf einen Bleistift, Kugelschreiber, Feuerzeug), können seine Klingen beschädigt werden: Bruchstücke, die bei einer solchen Rotationsgeschwindigkeit abgebrochen werden, können irreparable Schäden verursachen;
• andere unvorhergesehene Umstände.

Daher ist es wichtig, den Kühler (mit Klebeband, Kleber) auf einer stabileren Oberfläche zu befestigen: einer Kiste, einem Holzklotz, einem Tisch

1. Zusätzliche Funktionen.


Auf Wunsch kann der fertige Lüfter extern aktualisiert werden, einen Schalter hinzufügen (um nicht jedes Mal das Kabel zu ziehen) etc. Es wird aber auch auf eine Methode geachtet, die die Effizienz des Gerätes relativ gut steigert.

Schneiden Sie einfach den oberen Teil einer Plastikflasche ab und kleben Sie ihn (breites Loch) auf den Kühlerrahmen. Dadurch wird der Luftstrom präziser und gerichteter: Die Kraft der Luftbewegung wird um etwa 20 % stärker, was ein ziemlich guter Indikator ist.

Damit ist die Erstellung des Lüfters abgeschlossen und er ist bereit für die vollwertige Arbeit.

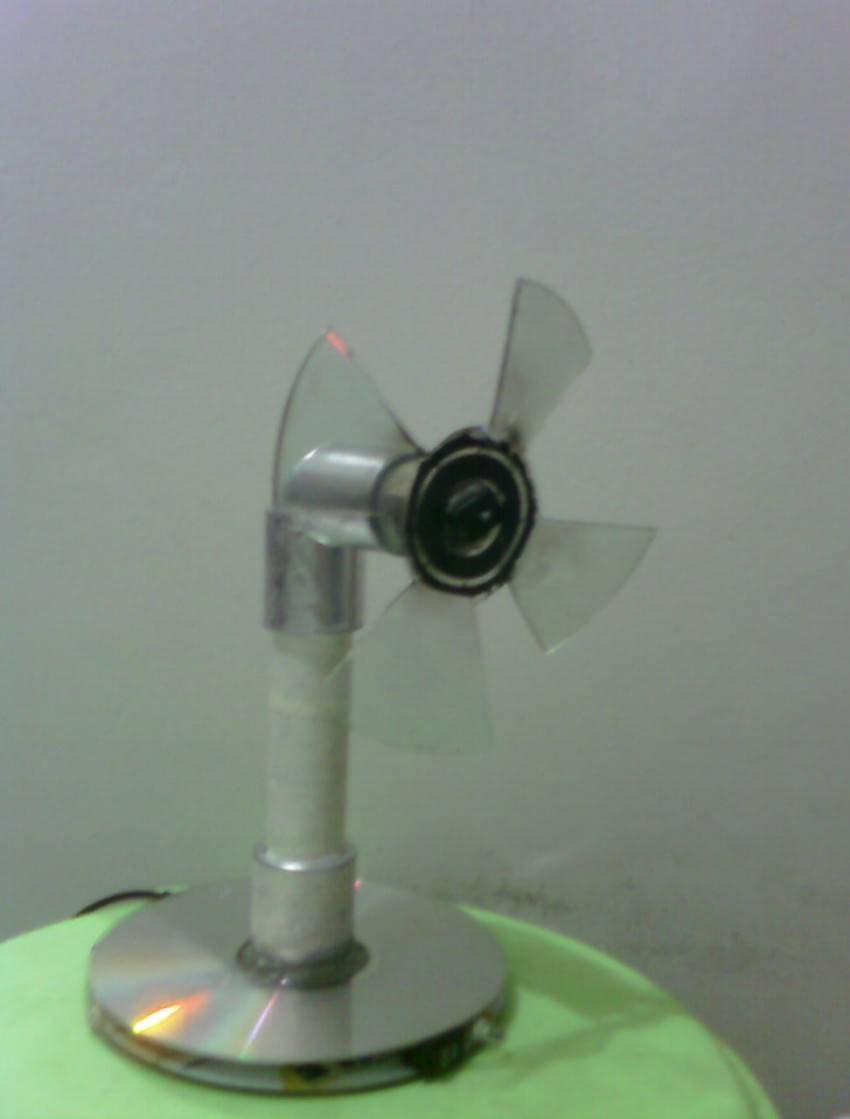

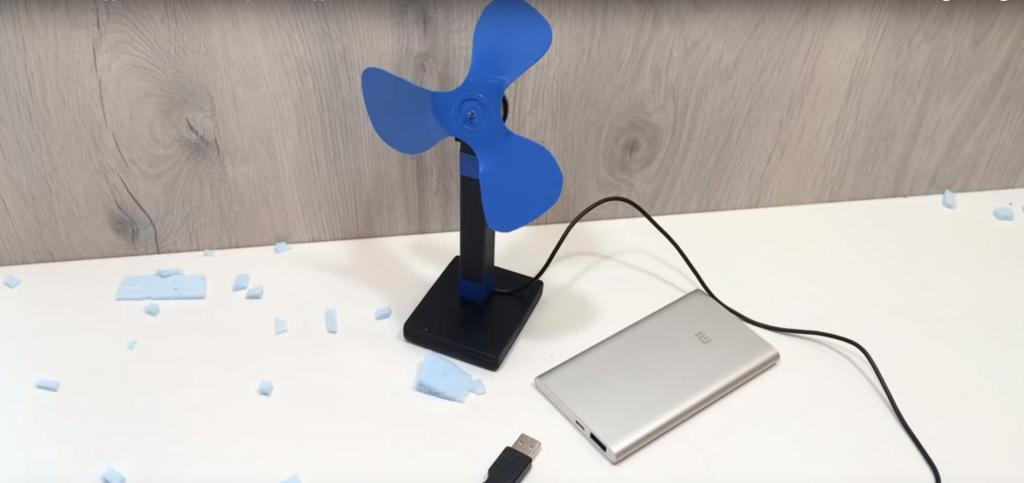

USB-Lüfter: Funktionen

Ein solches Modell wird nicht einfach herzustellen sein. Dies ist eine großartige Option zur individuellen Kühlung bei der Arbeit am Computer. Ein solches Gerät erhält man mit ausreichend Leistung, und auch der Energieverbrauch ist nicht viel höher. Für das Gerät dieses Designs benötigen Sie:

USB-Lüfterzeichnung.

• ein paar CDs für einen Computer;
• Kabel mit USB-Stecker;
• Drähte;
• ein alter Motor, diese werden normalerweise in Kinderspielzeug eingebaut;
• Weinkorken;
• zylindrische Pappe;
• Kleber und Schere.

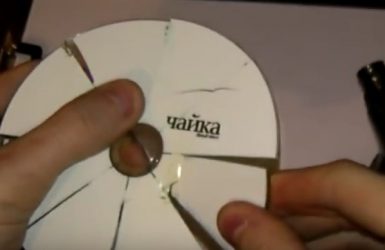

Zunächst wird die Scheibe in Klingen geschnitten. Die Stärke des Luftstroms hängt vom Vorhandensein der Blätter ab, je mehr davon, desto stärker wird es blasen, aber die Segmente selbst sollten nicht klein sein.

Nur eine Scheibe wird geschnitten, die zweite wird als Ständer verwendet.

Sie müssen in die gleiche Richtung zeigen. Wenn die Scheibe mit Klingen fertig ist, wird ein Korken in ihre Mitte eingeführt und ein Loch darin gemacht.

Um den Draht nutzbar zu machen, wird die äußere Wicklung von einem Ende des USB-Kabels entfernt, unter dem sich 4 Drähte befinden. Dampfkabinen können getrennt, an den Motor angeschlossen und isoliert werden.

Erstellen eines Lüfters aus einem Kühler

Der einfachste Weg, einen Lüfter selbst zu bauen, besteht darin, einen unnötigen Kühler zu verwenden (diese werden in einem Computer als Kühlsystem für Komponenten verwendet).

Es überrascht nicht, dass diese Methode die einfachste ist, da der Kühler nur ein kleiner Lüfter ist. Es müssen nur noch ein paar einfache Schritte unternommen werden, um ihm seine endgültige Form und Leistung zu geben.

Der Kühler selbst ist ziemlich funktional, aber Sie müssen ihn für eine nicht standardmäßige Verwendung vorbereiten:

1. Drähte.

Wenn sich der Lüfter in der Nähe des Computers befindet, reicht ein gewöhnliches unnötiges USB-Kabel aus. Es muss geschnitten und die Isolierung entfernt werden (dasselbe gilt für die Kühlerdrähte):

Uns interessieren nur zwei Drähte: Rot (Plus) und Schwarz (Minus). Wenn andere Farben im Kühler oder USB-Kabel sind, können Sie diese gerne abschneiden und isolieren, da sie absolut unnötig sind und nur stören.

1. Verbindung.

Nach der Reinigung müssen die Drähte miteinander verbunden werden (es reicht aus, sie fest miteinander zu verdrillen). Mischen Sie die Farben nicht. Dies droht mit ernsthaften Komplikationen bei der Erstellung eines Fans.

Zum Verdrillen genügen 10 mm Länge. Bei Bedarf darf der größte Teil des Drahtes gereinigt werden, dies ist nicht beängstigend, aber es muss viel mehr isoliert werden.

1. Sicherheit.

Denken Sie daran, dass die richtige Isolierung der Schlüssel zum Erfolg und eine Garantie dafür ist, dass der Computer oder die Steckdose nicht kurzgeschlossen wird. Blanke Drähte sollten mit Isolierband abgedichtet werden (nur wenn kein Strom vorhanden ist), und je dicker es ist, desto besser.

Es hat keinen besonderen Sinn zu erklären, was den Fall von „Minus“ auf „Plus“ bedroht. Wenn sich das rote und das schwarze Kabel während der Stromübertragung berühren, können nicht nur das USB-Kabel / der USB-Anschluss, sondern auch die Computerkomponenten durchbrennen.

Grundsätzlich haben Computer keine Angst vor solchen Momenten, wenn sie mit einem Schutz gegen Überspannungen ausgestattet sind. Wenn jedoch eine Steckdose verwendet wird, ist das Befestigen der Verkabelung in der Wohnung viel schwieriger als das Erstellen eines kleinen Ventilators.

Achten Sie daher sorgfältig auf die Isolierung blanker Teile der Drähte. Zusätzliche Komplexität ist selten erforderlich.

1. Letzter Schliff.

Vergessen Sie nicht, dass ein Computerkühler sehr leicht, aber gleichzeitig sehr schnell ist. Selbst bei einer Spannung von 5 Volt ist seine Geschwindigkeit ziemlich hoch. Wir betrachten diese Spannung aus einem bestimmten Grund: Der Kühler wird seine Aufgabe perfekt bewältigen und der Betrieb wird so leise wie möglich sein.

Aufgrund der geringen Abmessungen des Geräts kann es durch Erschütterungen und Vibrationen herunterfallen. Dies sollte aus folgenden Gründen nicht erlaubt sein:

• ein solcher Kühler kann auch während des Betriebs keine tödlichen Schnitte verursachen, aber es gibt keine Garantie dafür, dass das Gerät nicht aufspringt und beispielsweise ins Gesicht fliegt;
• Wenn es auf eine nicht ebene Oberfläche fällt (auf einen Bleistift, Kugelschreiber, Feuerzeug), können seine Klingen beschädigt werden: Bruchstücke, die bei einer solchen Rotationsgeschwindigkeit abgebrochen werden, können irreparable Schäden verursachen;
• andere unvorhergesehene Umstände.

Daher ist es wichtig, den Kühler (mit Klebeband, Kleber) auf einer stabileren Oberfläche zu befestigen: einer Kiste, einem Holzklotz, einem Tisch

1. Zusätzliche Funktionen.

Auf Wunsch kann der fertige Lüfter extern aktualisiert werden, einen Schalter hinzufügen (um nicht jedes Mal das Kabel zu ziehen) etc. Es wird aber auch auf eine Methode geachtet, die die Effizienz des Gerätes relativ gut steigert.

Schneiden Sie einfach den oberen Teil einer Plastikflasche ab und kleben Sie ihn (breites Loch) auf den Kühlerrahmen.Dadurch wird der Luftstrom präziser und gerichteter: Die Kraft der Luftbewegung wird um etwa 20 % stärker, was ein ziemlich guter Indikator ist.

Damit ist die Erstellung des Lüfters abgeschlossen und er ist bereit für die vollwertige Arbeit.

Abschließen eines Arbeitsablaufs

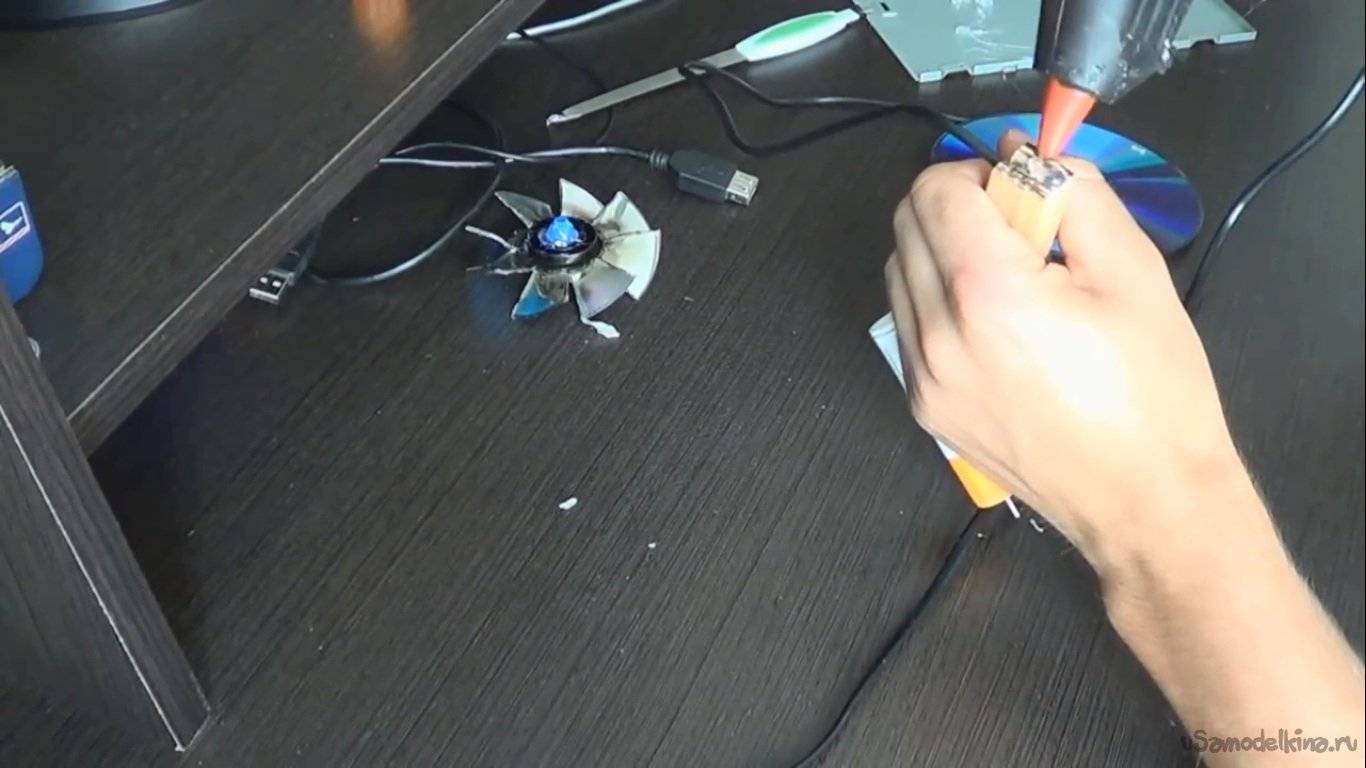

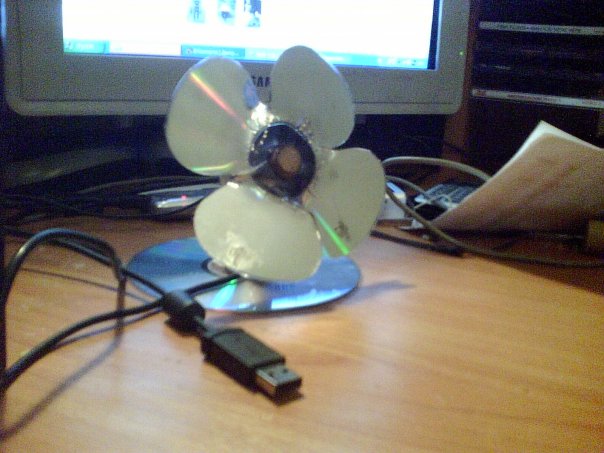

Runder Karton ist fest mit der gesamten CD verklebt. Als nächstes wird der Körper an der gegenüberliegenden Seite des zylindrischen Körpers angebracht, und die Achse wird in den Stecker eingeführt. Es sollte mit Mühe fest in den Korken eindringen. Es bleibt, den hergestellten Lüfter mit Ihren eigenen Händen an den Computer anzuschließen und zu überprüfen. Dieses Produkt wird nicht lange halten können, aber es kann eine Saison oder sogar zwei dauern.

Nach dem Studium dieser einfachen Methoden kann jeder mit seinen eigenen Händen einen Fächer herstellen. Die Hauptsache ist, Lust und Lust zu haben, etwas Neues zu erfinden.

Grundsätzlich können Ersatzteile für einen selbstgebauten Lüfter aus einem alten Computerprozessor ausgebaut werden, und man kann auch mehr als nur einen Lüfter daraus zusammenbauen.

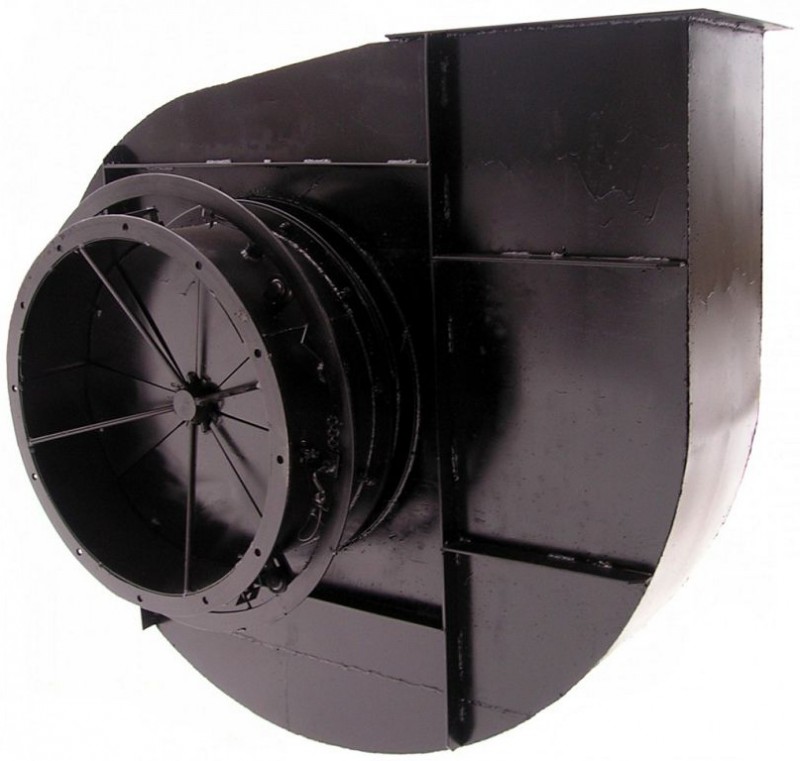

Wie man einen Zentrifugalventilator herstellt

Nach dem Gesagten liegt es nahe, beispielsweise den Tangentialventilator aus der Haube zu entfernen. Vorteil: Ein geräuschloser Betrieb ist gewährleistet. Der Hersteller hält sich an die von den Normen vorgeschriebenen Normen, sodass Geräte der Werkshaubenklasse relativ leise sind. Wir glauben, dass dies für die meisten Leser nicht die beste Lösung für das Problem ist, lassen Sie uns unsere Überlegungen fortsetzen.

Ein Staubsauger

Im Inneren des Staubsaugers befindet sich ein fertiger Zentrifugalventilator. Ein großes Plus ist, dass es bereits ein fertiges Gehäuse gibt, das an Ort und Stelle in den Kanal montiert werden muss. Weitere Vorteile sind:

1. Der Staubsaugermotor ist für den Dauerbetrieb ausgelegt. Dreht die Klinge tagelang.Die Wicklungen sind oft vor Überhitzung geschützt, außerdem strömt Luft durch die Kanäle und kühlt den Stator.
2. Der Motor des Staubsaugers zielt darauf ab, erhebliche Pneumolasten zu überwinden. Wenn Sie den Assistenten dieser Hausfrau mit Ihren eigenen Händen zerlegen, sehen Sie im Inneren ein Sicherheitsventil. Versuchen Sie, mit der Kraft der Lunge zu entfernen und zu blasen. Klappt nicht? Und der Motor macht es scherzhaft! Klemmen Sie den Einlass fest oder biegen Sie den Schlauch in zwei Hälften. Ein Klicken, das aus dem Inneren des Gehäuses kommt, zeigt den Vorgang an. Wir glauben, dass eine solche Kraft mehr als ausreicht, um die Anlage zu belüften.
3. Plus - Saugleistung (in Aerowatt) wird in den technischen Daten angegeben, ähnlich wie der erzeugte Druck. So lässt sich im Vorfeld leicht durch Formeln berechnen, ob die Motorleistung für die gewählte Aufgabe ausreicht. Manchmal sind Hersteller so nett, dass sie die Durchflussmenge angeben, zum Beispiel 3 Kubikmeter pro Minute. Rechnen kann jeder: 180 Kubikmeter pro Stunde. Aufgrund der hohen Leistung wird die Strömung trotz der Windungen und Biegungen des Kanals aufrechterhalten.
