So erden Sie einen Gaskessel: Erdungsanforderungen und Installationsanweisungen

Erdung einzelner Haushaltsgeräte und -geräte

Es kommt häufig vor, dass die Eigentümer von Privathäusern (insbesondere Landhäusern) keinen Sinn darin sehen, eine vollwertige Erdung zu installieren. Wir können niemanden rechtfertigen oder verurteilen, daher ist auch diese Option eine Überlegung wert. Wir werden herausfinden, wie man einen Warmwasserbereiter in einem Privathaus erdet, ohne das gesamte Schutzsystem zu installieren.

Erdungszeichen GOST-21130

Das geht ganz einfach mit einem Naturerder. Von dort aus müssen Sie das Kabel direkt zum Gerät oder zur Steckdose verlegen, aus der das Gerät mit Strom versorgt wird. Oft wird auf diese Weise ein Gaskessel in einem Privathaus geerdet, aber jedes andere Haushaltsgerät kann auf diese Weise geschützt werden.

Es gibt "Elektriker", die auf die Frage, wie man eine Steckdose in einem Privathaus erdet, raten, einen Jumper vom Nullkontakt auf den Boden zu werfen. Es lohnt sich eindeutig nicht, auf solche Ratschläge zu hören - dies ist mit Problemen behaftet. Wir werden heute definitiv über solche Fehler sprechen. Und jetzt lohnt es sich, näher darauf einzugehen, wie die fertige Erdungsschleife überprüft werden kann, ob sie die erforderlichen Anforderungen erfüllt.

Die Verbindungsnähte an den Reifen müssen gut verschweißt sein

So erden Sie einen Gaskessel Alles über Elektrizität

Sie befinden sich hier: Um einen Gaskessel in einer Wohnung oder einem Privathaus in einen betriebsbereiten Zustand zu versetzen und sicher zu verwenden, muss er geerdet werden, geleitet von bestimmten Papieren, die die Regeln und Vorschriften angeben.

Sobald die Erdung abgeschlossen ist, müssen Abnahmeunterlagen erstellt werden. Sie enthalten Informationen über verschiedene Anzeigen, die der Erdungskreis hat.

In diesem Artikel erklären wir den Lesern der Sam Electrician-Website, wie sie mit eigenen Händen einen Gaskessel in einem Privathaus erden können.

Wofür ist das?

Unabhängig vom Funktionsprinzip des Gaskessels entsteht während des Betriebs eine Oberflächenspannung am Körper. Die Erdung vermeidet die folgenden Probleme beim Kontakt mit solchen Geräten:

• Abschreibung der Elektronik - Kessel, die in einem Privathaus oder einer Wohnung installiert und mit einer Computersteuerung ausgestattet sind, können unter dem Einfluss eines schädlichen Stroms von Oberflächenströmen ausfallen. Dasselbe kann durch statische Elektrizität passieren. In dieser Hinsicht sollte man von Gasgeräten, für die keine Erdungsschleife vorhanden ist, keinen langfristigen ununterbrochenen Betrieb erwarten, und die Korrektur der Situation durch Austausch des Prozessors wird äußerst teuer sein.
• Explosivität - Elektrizität statischer Natur verursacht sehr oft die nachfolgende Explosion von Geräten, die mit Gas unter Druck betrieben werden. Wenn Sie eine Erdung vornehmen, ist die Möglichkeit eines Lichtbogens ausgeschlossen.

Schema zum Heizen eines Privathauses mit einem Gaskessel: Schema zum Installieren und Verrohren eines Gaskessels

Ein komfortables Privathaus sollte eine komfortable Heizung haben. Schon während der Planung ist es notwendig, über das Schema von Heizsystemen nachzudenken. Als Heizung wird häufiger eine Gasheizung gewählt. Denn dieses Heizsystem beheizt zuverlässig und effektiv den gesamten Raum.

Welches Heizschema mit einem Gaskessel eignet sich am besten für ein Ferienhaus oder ein Privathaus?

Wenn geplant ist, das gesamte System ohne die Hilfe von Fachleuten auszustatten, müssen Sie das Heizschema berechnen.

Es gibt zwei Arten der Gasheizungszirkulation:

• erzwungene Zirkulation wird dank Pumpen durchgeführt;
• natural erzeugt Bewegung aufgrund der unterschiedlichen Dichte von heißem und kaltem Wasser.

WICHTIG. Natürlich funktioniert besser, wenn Geräte im Vergleich zu Heizkörpern niedriger installiert werden. Für eine stabile Bewegung des Kühlmittels ist es notwendig, eine natürliche Neigung der Rohrleitungen herzustellen

Für eine stabile Bewegung des Kühlmittels ist es notwendig, eine natürliche Neigung der Rohrleitungen herzustellen.

Bei künstlich ist es möglich, eine Pumpe zu installieren. Die Installation ist einfach, aber die Pumpe mit künstlicher Zirkulation hat Nachteile: ungleichmäßige Erwärmung, Abhängigkeit vom Strom und das mögliche Auftreten von Lufteinschlüssen.

Heizungsverkabelung passiert:

1. Einzelrohr. Geeignet für eine nicht zu große Fläche mit einer geringen Anzahl von Räumen, bei Verwendung dieser Verkabelung variiert die Temperatur in den Rohren.
2. Zweirohr. Schwierig zu implementieren, geeignet um die Temperatur in verschiedenen Räumen anzupassen.

AUFMERKSAMKEIT. Bei Verwendung einer Einrohrverkabelung zeigt sich ein großes Minus: Der untere Teil des Kühlers erwärmt sich nicht gut. Heizkörper erwärmen sich auf verschiedenen Stockwerken im Haus unterschiedlich

Dieses Problem kann gelöst werden, indem Brücken zu den Batterien installiert werden, wodurch das Volumen der Batterien erhöht wird. Für eine ausreichende Bewegung des Kühlmittels wird außerdem der Einbau von Pumpen empfohlen

Heizkörper heizen sich in verschiedenen Stockwerken im Haus unterschiedlich auf. Dieses Problem kann gelöst werden, indem Brücken zu den Batterien installiert werden, wodurch das Volumen der Batterien erhöht wird. Es wird auch empfohlen, Pumpen für eine ausreichende Bewegung des Kühlmittels zu installieren.

Der Vorteil ist die einfache Installation der Verkabelung, die Sie selbst vornehmen können. Während der Installation wird eine kleine Menge Material ausgegeben, was ebenfalls ein Plus ist.

Die Zweirohrverkabelung erwärmt die Rohre gleichmäßig. Es erfordert jedoch eine große Menge an Material für die Installation, Rohrverlegung. Der Vorteil der Zweirohrverkabelung ist die Möglichkeit, Rohre mit Absperrventilen zu regulieren.

HINWEIS. Es gibt auch eine Leningrader Verkabelung. Daran ist ein Rohr befestigt, das die Flüssigkeit parallel umwälzt.Dieses System eignet sich für die Einrichtung eines Ferienhauses oder eines Privathauses.

Regeln und Anforderungen des PUE

In jeder Wohnanlage, die sich innerhalb der Stadtgrenzen und darüber hinaus befindet, ist gemäß den Anforderungen der PUE ein besonderer Schutz gegen gefährliche Spannungen von 220/380 Volt organisiert. Zu diesem Zweck werden auf ihrem Territorium spezielle Stahlkonstruktionen, sogenannte Erdungsvorrichtungen (GD), angeordnet. Ihr Hauptzweck besteht darin, Bedingungen zu schaffen, die den Schutz der im Haus lebenden Personen vor elektrischem Schlag gewährleisten.

Gemäß PUE, Kapitel 1.7., Teil 1, Abschnitt 1.7.72 werden die Abmessungen der Metallrohlinge unter Berücksichtigung der Notwendigkeit ausgewählt, den erforderlichen Widerstand gegen die Ausbreitung des Stroms in den Boden zu erreichen. Für verschiedene Strukturelemente können diese Indikatoren von Probe zu Probe variieren. Ihre Mindestabmessungen müssen jedoch den folgenden Normen entsprechen:

• der Verbindungsstreifen zwischen den Stiften darf nicht kleiner als 12 x 4 mm sein (Querschnitt 48 mm2);
• die Stifte selbst, basierend auf den Ecken, werden mit Seiten von 4 x 4 mm ausgewählt;
• bei Verwendung eines runden Bewehrungsstabs sollte der Querschnitt 10 mm2 nicht unterschreiten;
• das Metallrohr sollte eine Wandstärke von ca. 3,5 mm haben.

Bei der Anordnung ist es notwendig, in Übereinstimmung mit den Bestimmungen der Industriestandards in Bezug auf den Betrieb der in der Einrichtung verfügbaren Ausrüstung zu handeln.

Beste Antworten

Milana Sokolowa:

Nehmen Sie einen Kupferdraht mit einem Querschnitt von 4 Quadraten und verbinden Sie ihn mit dem Kessel und der Erdungsschleife des Hauses (Gebäude, Strukturen).

Sergej Uwarow:

In neuen Häusern ist die Erdung bereits vorgesehen. Bei den alten wird ein Draht genommen, an einen alten Eimer gelötet, und der Eimer wird bis zu einer Tiefe von etwa 1 Meter im Boden vergraben.

Egor Schilow:

in der Regel ist es notwendig, die Kontur zu schweißen

Tücher:

Es ist nicht klar, wo der Name des Kessels damit zu tun hat))) 0 Und welche Art von Schema wird benötigt? Wie kann man mit einem Dreieck eine Bewehrung bis zu einer Tiefe von drei Metern eintreiben? )))0 Nun, oder wie kann man dann diese drei Armaturen zusammenschweißen und einen Draht vom Stromkreis zum Kessel werfen? )))0

Warum sind Gaskessel geerdet?

Es gibt zwei Hauptgründe, warum Sie auf den Anschluss des Stahlkörpers des Heizgeräts an den neutralen Bus achten sollten:

• Die elektronischen Steuerungssysteme der Anlage sind empfindlich gegenüber verschiedenen Oberflächenströmen oder statischen Aufladungen, die sich während des Betriebs auf Metallteilen ansammeln. Das Ergebnis der Exposition gegenüber solchen unerwünschten Faktoren kann eine Fehlfunktion des Prozessors oder dessen Ausfall sein.
• Bei möglichen Gaslecks führt das Auftreten eines Funkens in den meisten Fällen zu einer Explosion. Durch die Erdung werden alle Potenziale oder Lecks neutralisiert, wodurch die Möglichkeit eines Unfalls ausgeschlossen wird.

Warum ist dies eine obligatorische Maßnahme?

Ein Gaskessel oder andere Gasgeräte, wie ein Auto, sind Quellen erhöhter Gefahren. Für ihn ist in den meisten Fällen der richtige Anschluss von Null und Phase des Netzes entscheidend.

Es ist auch erforderlich, dass die Erdung von Metallteilen ordnungsgemäß entfernt wird, ein Potenzialausgleich durchgeführt wird. Häufig gibt es Probleme mit statischer Elektrizität in Gasleitungen.

Falsch angeschlossene Geräte können Menschenleben fordern. Ein Kaviar genügt, damit das Unwiederbringliche passiert. Deshalb werden Toleranzen und Normen hier so streng kontrolliert.Beim Anschluss des Heizkessels tragen Elektriker eine große Verantwortung.

Es gibt auch Situationen, in denen der Gaskessel alleine von einer Privatperson an das Stromnetz angeschlossen wird.

Gleichzeitig ist es besonders wichtig, die Übereinstimmung der durchgeführten Arbeiten mit den Sicherheitsanforderungen zu bestätigen.

Einbau von Schutzleiter-Erdungsschaltern

Beim Umbau oder Bau eines Privathauses kann die fehlende Erdungseinrichtung auch per Hand nachgeholt werden. Die Effizienz der Schaltung hängt vom gewählten Anschlussschema, Typ und Bodenwiderstand ab.

Die Anordnung und Anzahl der Elektroden kann nach einem der vorgeschlagenen Schemata erfolgen. Der erforderliche Widerstand wird erreicht, indem entweder die Länge der Elektrode oder die Anzahl der Masseelektroden erhöht wird.

Der Widerstand eines Erdungsgeräts, das ausschließlich zum Schutz einer Person vor statischer Elektrizität in einem Luftkanal verwendet wird, kann auf 100 Ohm erhöht werden. Der folgende Artikel stellt Ihnen Methoden zur Widerstandsmessung vor, deren Lektüre wir empfehlen.

Es ist ratsam, alle Phasen der verdeckten Arbeiten während der Installation der Erdschleife zu fotografieren. Gedruckte Papierfotos, handgezeichnete Diagramme mit genauen Maßen und spezifizierten Materialien, halten sich an die Prüfberichte.

Dies sind ernsthafte Dokumente, die als Reisepass des Erdungsgeräts bezeichnet werden. Mit ihrer Hilfe können Sie Schaltungsänderungen steuern, Reparaturen planen und sogar die Versicherungsprämien senken, wenn Sie eine Hausratversicherung abschließen.

Wie wähle ich den richtigen Erdungsleiter aus?

Als künstliche Erdungselektrode werden Stahlrohre, Ecken, Streifen gewählt, die in den Boden getrieben werden. An den Schutzleiter, das Schaltungselement, werden folgende Anforderungen gestellt:

• Durchführung einer speziellen Korrosionsschutzbehandlung (Verkupferung oder Verzinkung);
• das Vorhandensein von mindestens zwei Kontakten mit separaten Teilen der Kesseloberfläche bei Verwendung einer natürlichen Erdung.

Je nach Widerstandsniveau der Schaltung (optimal 30 Ohm bei einer Spannung von 220/380 Volt) werden die Schaltungsmaterialien, Reifen und die Anzahl der Elektroden ausgewählt. Schlingenelektroden werden aus 2"-Rohr oder Winkelstahlmaterial mit einem Querschnitt von bis zu 50 Quadratmillimetern und einer Länge von zwei Metern hergestellt. Der Reifen wird in Form eines Stahl- oder Kupferbandes ausgeschlagen.

Anforderungen an die Qualität der Erdung

Bei der Erdungsinstallation ist auf die Art des Materials und die Querschnittsfläche der Drähte zu achten, die den Stromkreis mit der Nullphase der Schalttafel verbinden. Bei Verwendung von Kupferdraht beträgt der empfohlene Querschnitt mehr als 10, Aluminium - mindestens 16, Stahl - mehr als 75 Millimeter im Quadrat. Stahlrohre und -winkel (Elektroden) werden durch Punktschweißen mit dem Bus verbunden

Stahlrohre und -winkel (Elektroden) werden durch Punktschweißen mit dem Bus verbunden.

Erdschleifenwiderstand

Auch die Art des Bodens spielt eine Rolle. Ein Stromkreis kann in schlammigem Boden installiert werden, wenn sein Widerstand 10 Ohm nicht überschreitet (bei einer Standardspannung von 220 Volt oder einem dreiphasigen Wert von 380 Volt). Es ist möglich, eine Erdschleife in sandigem Boden mit einem Widerstandswert von bis zu 50 Ohm zu montieren (für Geräte, die mit 220 oder 380 Volt betrieben werden). Bei Vorliegen dieser Voraussetzungen bestehen keine Ansprüche aus dem Gasservice.

Muss ich einen Gaskessel erden?

Alle Gaskessel haben ein Metallgehäuse, auf dem beim Anschluss an das Stromnetz ein gefährliches Potenzial auftreten kann.In Anbetracht seiner geringen Leistung ist es für eine Person nicht lebensbedrohlich und nicht so schmerzhaft, kann aber zu anderen ziemlich schwerwiegenden Folgen führen: vom Ausfall der Automatisierung bis zu explosiven Situationen.

Daher müssen alle boden- oder wandmontierten flüchtigen Kessel, die an das Stromnetz angeschlossen werden müssen, unbedingt geerdet werden, gemäß den Elektroinstallationsregeln, nämlich der aktuellen siebten Ausgabe (PUE-7).

Die Erdungsstruktur ist ein Leiter zwischen dem Heizkessel oder dem Stromnetz des Hauses und der Erde. Es ist bekannt, dass die Erde elektrischen Strom „aufnehmen“ kann, daher können Sie mit der richtigen Auswahl des Leitungsquerschnitts und des Widerstands der Erdschleife sicherstellen, dass Sie sich und den Kessel vor gefährlichen Potentialen und plötzlichen Überspannungen schützen .

Insgesamt ist eine Erdung erforderlich für:

• Verhinderung eines Ausfalls der Automatisierung - Zusätzlich zu der Tatsache, dass die Schalttafeln (automatisch) von Gaskesseln anfällig für Spannungsspitzen sind, die zu einem nicht wiederherstellbaren Totalausfall führen können, kann das Vorhandensein eines positiven Potentials auf dem Gehäuse dies beeinflussen normaler Betrieb der Automatisierung während des Betriebs;
• Ausnahmen von Stromschlägen - normalerweise eine leichte Ladung, die keine offensichtlichen Schmerzen verursacht, aber es gibt Fälle mit einem ernsthaften Potenzial, das für Menschen mit schwachem Herzen gefährlich ist. Und im Allgemeinen ist das Vorhandensein von Potential am Körper eines von einer Person verwendeten Elektrogeräts nicht die Norm;
• Verringerung der Explosionsgefahr des Kessels - eine statische Aufladung kann zu einer Selbstentzündung führen, insbesondere wenn mit Erdgas unter hohem Druck gearbeitet wird.

Eine Punkterdung eines Gaskessels ist in der Regel nicht sinnvoll, weil. Der Arbeits- und Konstruktionsumfang entspricht praktisch der Erdung des gesamten Stromnetzes des Hauses. Das Gerät wird über den RCD (Residual Current Device) mit einem dreiadrigen Kabel mit der Erdungsabschirmung verbunden.

Typische Fehler von Heimmeistern

Die Selbsterdung kann problemlos durchgeführt werden. Aber manchmal führen Unaufmerksamkeit, Eile und geringe praktische Fähigkeiten zu Fehlern bei der Installation.

Die häufigsten Fehler und Mängel:

• Schwacher Kontakt durch Schutzbeschichtung lösbarer Verbindungen;
• Nichteinhaltung der Standards für die Größe von Erdungsleitern;
• Schnell kollabierendes Material der Elemente des Erdungssystems;
• Anschluss von Nullleiter und Schutzleiter.

Aus irgendeinem Grund raten viele Menschen, Erdungsleiter weit weg von zu Hause zu platzieren und die Entfernungszahlen aus den Tiefen ihres Bewusstseins zu wählen. Alle diese Einstellungen sind beratend, aber optional. Von der Kontur geht keine Gefahr für den Menschen aus, bei den Abstandsregeln gibt es keine Einschränkungen.

Die Verbindung der Erdung von Luftkanälen mit der Erdungsschleife von Blitzableitern ist nicht zulässig. Der enorme Strom, der während eines Blitzeinschlags durch den Boden fließt, kann das gesamte Belüftungssystem lahmlegen

Einige "Experten" raten, Salz in den Boden zu den Erdungselektroden zu gießen, um die Leitfähigkeit zu verbessern. Keine Notwendigkeit, Amateuren zuzuhören, konsultieren Sie Profis.

Tatsächlich ist zu Beginn aufgrund einer Zunahme der Luftfeuchtigkeit eine leichte Abnahme des Ausbreitungswiderstands der Erdschleife möglich. Metallelemente in einer solchen Umgebung werden jedoch aufgrund der Beschleunigung der Korrosionsprozesse von Masseelektroden schnell zusammenbrechen.

Arten von Erdungsleitern und Erdungsmethoden

Bevor Sie mit dem eigentlichen Verfahren zum Erden eines Gaskessels fortfahren, ist es wichtig, den richtigen Erdungselektrodentyp zu wählen. Die Erdungselektrode ist ein Schlüsselelement der Erdungsvorrichtung, die in Form einer mit dem Boden in Kontakt stehenden Elektrode dargestellt wird. Der Erdungsleiter ist ein Schlüsselelement der Erdungsvorrichtung, die in Form einer mit dem Boden in Kontakt stehenden Elektrode dargestellt wird.

Die Erdungselektrode ist ein Schlüsselelement der Erdungsvorrichtung, die in Form einer mit dem Boden in Kontakt stehenden Elektrode dargestellt wird.

Es gibt zwei Arten von Masseelektroden: natürliche und künstliche.

Natürliche Erdungsleiter sind Metallkonstruktionen (meistens Bewehrung für Stahlbetonkonstruktionen), die in den Boden eingetaucht sind

Es gibt eine sehr wichtige Regel: Ein natürlicher Erdungsleiter muss mindestens zwei Kontakte mit Erdungsleitern mit Kesselausrüstung haben. Es ist nicht akzeptabel, Rohrleitungen mit explosiven oder brennbaren Flüssigkeiten als natürlichen Erdungsleiter zu verwenden, und es lohnt sich auch, die Idee, Abwasser- und Heizungsrohre zu verwenden, sofort aufzugeben. Künstliche Erdelektroden sind spezielle Geräte, die speziell für diese Zwecke hergestellt werden.

Unter diesen Produkten: vertikal montierte Metallrohre, Stahlecken, horizontal platzierte Metallstreifen

Künstliche Erdelektroden sind spezielle Geräte, die speziell für diese Zwecke hergestellt werden. Unter diesen Produkten: vertikal montierte Metallrohre, Stahlecken, horizontal platzierte Metallstreifen.

Masseelektrode aus Stahlblech und Winkel

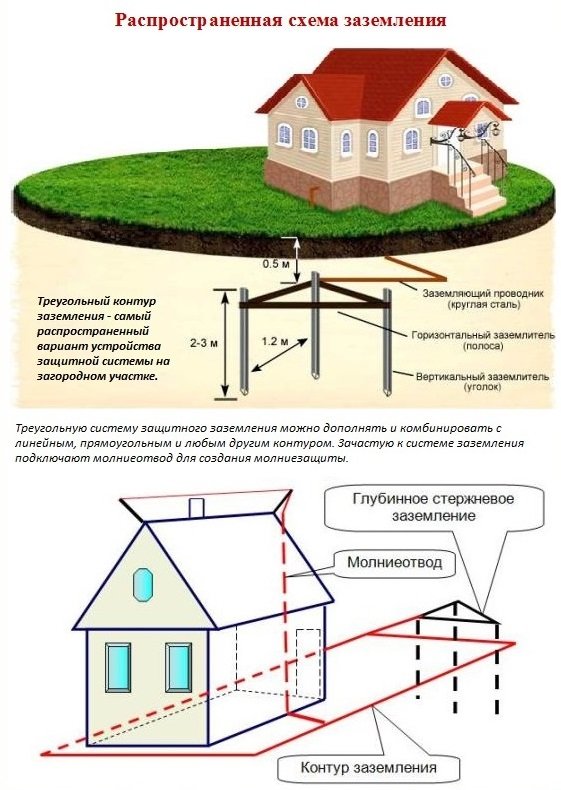

Es gibt auch mehrere Möglichkeiten, eine Erdschleife zu installieren. Die Installation fällt auf:

1. nach Gerätetyp - wenn Sie eine separate Erdung des Gaskessels durchführen müssen. Waschmaschinen, Kühlschränke, Wasserkocher haben andere Anforderungen und Spezifikationen als Heizgeräte. PUE stellen höhere Anforderungen an den Anschluss eines Gaskessels. Wenn Sie also eine Erdung über eine Steckdose installieren, denken Sie daran, dass Sie sie nicht an die Schalttafel, sondern an den Stromkreis selbst anschließen müssen.
2. je nach herstellungsmerkmalen erfolgt der verbindungsprozess mit einem vorgefertigten kit, das speziell für den anschluss an einen gaskessel oder mit improvisierten materialien hergestellt wurde.

Um einen Gaskessel mit eigenen Händen zu erden, müssen Sie zunächst alle notwendigen Materialien beschaffen:

• Der Querschnitt des Erdungskabels von der Abschirmung bis zum im Boden verlegten Stromkreis muss die folgenden Werte haben: ein Kupferprodukt muss mindestens 10 mm², Aluminium - 16 mm², Stahl - 75 mm² betragen;
• als vertikale Stifte, die in den Boden getrieben werden, werden üblicherweise Stahlrohre oder Ecken verwendet, die durch Punktschweißen aneinander befestigt werden. Fertige Kits enthalten galvanisierte oder verkupferte Elektroden;
• Automatisierung und RCD - Der Kessel ist an eine Schalttafel mit installierten elektrischen Armaturen angeschlossen. Die PUE erlaubt nicht die Installation eines RCD mit einem Gaskessel ohne Erdung. Es ist unmöglich, die Sicherheitssysteme zu duplizieren, wenn die Erdungsschleife gleichzeitig mit dem Fehlerstromschutzschalter installiert wird.

Wenn Sie sich nicht auf Ihre Fähigkeiten verlassen können und keine Erfahrung mit ähnlichen Aktivitäten haben, wenden Sie sich besser an Spezialisten, die eine Erdung durchführen.

Zusammenfassend ist festzuhalten, dass das Gaserdungssystem eine sehr wichtige Phase ist, die auf keinen Fall vernachlässigt werden sollte. Ein korrekt durchgeführtes Verfahren ist nicht nur eine Garantie für den erfolgreichen Betrieb der Ausrüstung, sondern auch für die Sicherheit der Bewohner des Hauses.

DIY-Erdungsgerät: Schritt-für-Schritt-Anleitung

Wenn Sie sich fragen: „Wie kann man sich im Land niederlassen?“, dann wird das folgende Tool benötigt, um diesen Prozess abzuschließen:

• Schweißmaschine oder Wechselrichter zum Schweißen von Walzmetall und Ausgabe des Stromkreises an das Fundament des Gebäudes;
• Winkelschleifer (Schleifer) zum Schneiden von Metall in bestimmte Stücke;
• Mutterstopfen für Schrauben mit M12- oder M14-Muttern;
• Bajonett- und Pick-up-Schaufeln zum Graben und Ausheben von Gräben;
• ein Vorschlaghammer zum Eintreiben von Elektroden in den Boden;
• Perforator zum Brechen von Steinen, die beim Ausheben von Gräben auftreten können.

Um eine Erdschleife in einem Privathaus ordnungsgemäß und gemäß den behördlichen Anforderungen durchführen zu können, benötigen wir folgende Materialien:

1. Ecke 50x50x5 - 9 m (3 Segmente von je 3 Metern).
2. Stahlband 40x4 (Metalldicke 4 mm und Produktbreite 40 mm) - 12 m bei einem Punkt der Erdungselektrode auf dem Fundament des Gebäudes. Wenn Sie eine Erdschleife im gesamten Fundament erstellen möchten, addieren Sie den Gesamtumfang des Gebäudes zum angegebenen Betrag und nehmen Sie auch einen Rand zum Trimmen.
3. Schraube M12 (M14) mit 2 Unterlegscheiben und 2 Muttern.
4. Erdung aus Kupfer. Als Erdungsleiter kann ein 3-adriges Kabel oder eine PV-3-Leitung mit einem Querschnitt von 6–10 mm² verwendet werden.

Nachdem alle notwendigen Materialien und Werkzeuge vorhanden sind, können Sie direkt mit den Installationsarbeiten fortfahren, die in den folgenden Kapiteln ausführlich beschrieben werden.

Auswahl eines Ortes für die Montage der Erdungsschleife

In den meisten Fällen wird empfohlen, die Erdungsschleife in einem Abstand von 1 m vom Fundament des Gebäudes an einer Stelle zu montieren, an der sie dem menschlichen Auge verborgen ist und die sowohl für Menschen als auch für Tiere schwer zu erreichen ist.

Solche Maßnahmen sind notwendig, damit bei einer Beschädigung der Isolierung in der Verkabelung das Potential auf die Erdschleife geht und Schrittspannungen auftreten können, die zu elektrischen Verletzungen führen können.

Ausgrabungsarbeiten

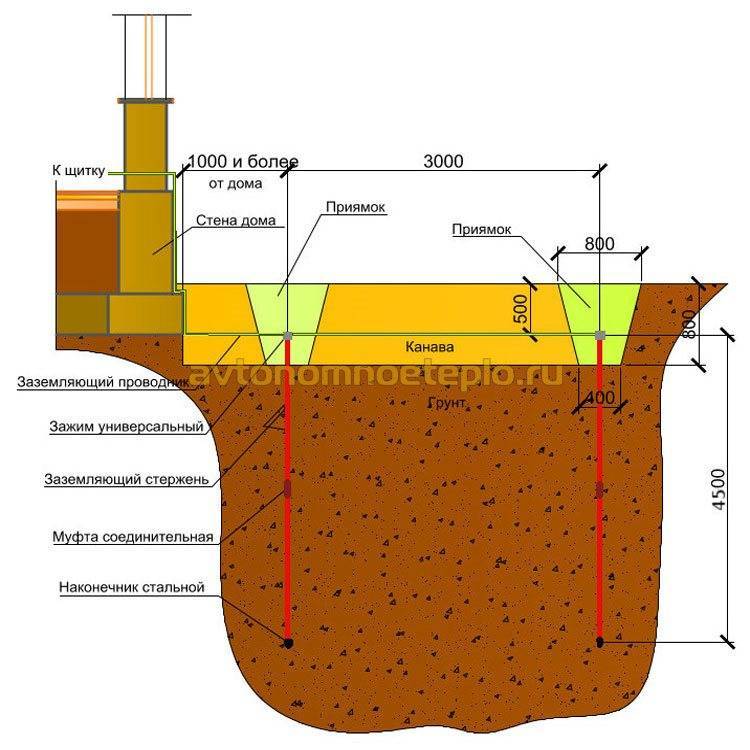

Nachdem ein Ort ausgewählt wurde, Markierungen vorgenommen wurden (unter einem Dreieck mit einer Seitenlänge von 3 m), der Ort für die auf dem Fundament des Gebäudes zu platzierende Leiste mit Bolzen festgelegt wurde, kann mit den Erdarbeiten begonnen werden.

Dazu ist es notwendig, entlang des Umfangs des markierten Dreiecks mit 3 m Seitenlänge eine Erdschicht von 30–50 cm mit einer Bajonettschaufel abzutragen, um anschließend Bandmetalle ohne auf die Masseelektroden zu schweißen irgendwelche besonderen Schwierigkeiten.

Es lohnt sich auch, zusätzlich einen gleich tiefen Graben auszuheben, um den Streifen zum Gebäude und zur Fassade zu bringen.

Verstopfung der Masseelektroden

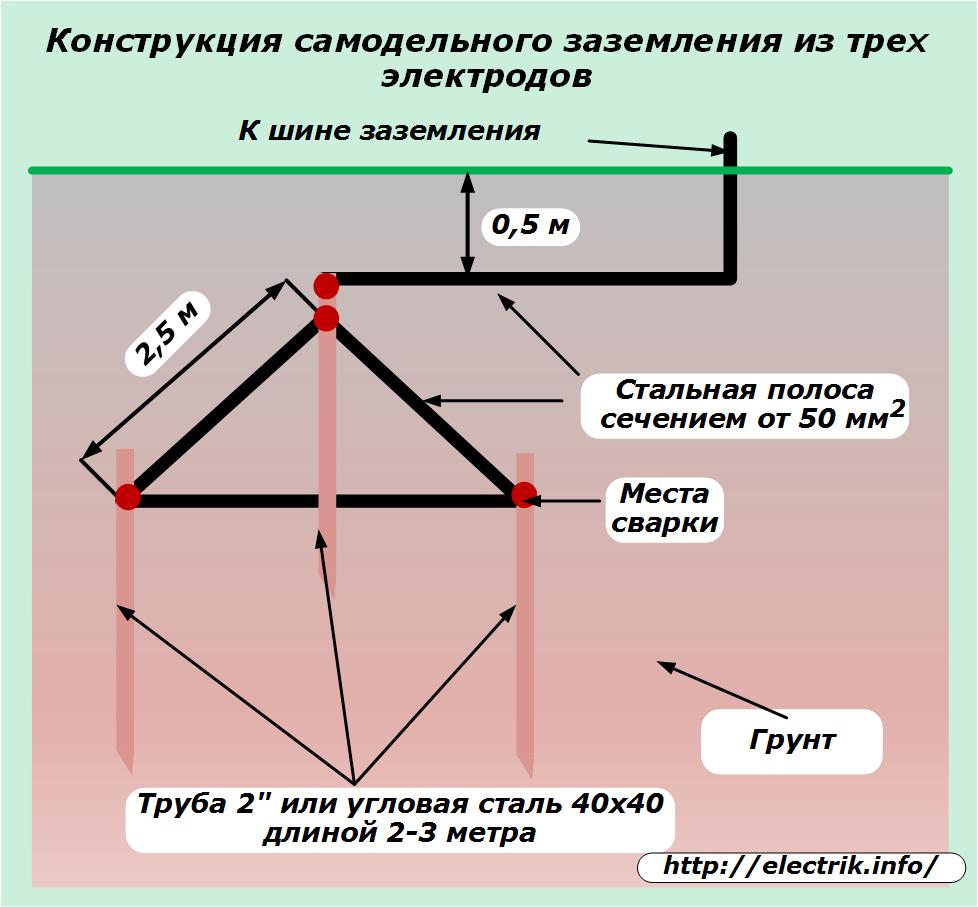

Nachdem Sie den Graben vorbereitet haben, können Sie mit der Installation der Elektroden der Erdschleife fortfahren. Dazu müssen zunächst mit Hilfe einer Schleifmaschine die Kanten einer Ecke 50x50x5 oder Rundstahl mit einem Durchmesser von 16 (18) mm² geschärft werden.

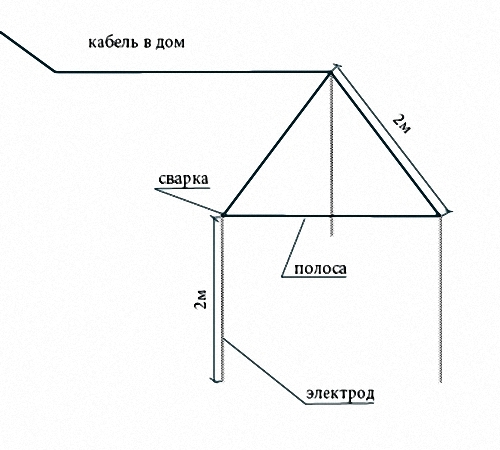

Als nächstes setzen Sie sie an die Eckpunkte des resultierenden Dreiecks und hämmern Sie mit einem Vorschlaghammer bis zu einer Tiefe von 3 m in den Boden

Wichtig ist auch, dass sich die oberen Teile der Erdungselektroden (Elektroden) auf Höhe des ausgehobenen Grabens befinden, damit ein Streifen angeschweißt werden kann

Schweißen

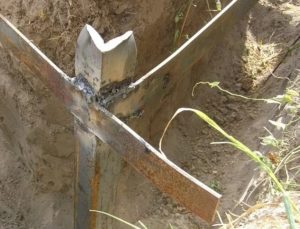

Nachdem die Elektroden mit einem 40 x 4 mm Stahlband auf die erforderliche Tiefe gehämmert wurden, müssen die Erdungselektroden zusammengeschweißt und dieser Streifen zum Fundament des Gebäudes gebracht werden, wo der Erdungsleiter des Hauses, der Hütte oder der Hütte angeschlossen wird.

Wo der Streifen in einer Höhe von 0,3–1 m über dem Boden zum Fundament geführt wird, muss die M12- (M14-) Schraube geschweißt werden, an der in Zukunft die Hauserdung angeschlossen wird.

Verfüllung

Nach Abschluss aller Schweißarbeiten kann der entstandene Graben verfüllt werden. Es wird jedoch empfohlen, den Graben vorher mit Sole im Verhältnis von 2-3 Packungen Salz pro Eimer Wasser zu füllen.

Danach muss der entstandene Boden gut verdichtet werden.

Überprüfung der Masseschleife

Nach Abschluss aller Installationsarbeiten stellt sich die Frage "Wie überprüft man die Erdung in einem Privathaus?". Für diese Zwecke ist ein gewöhnliches Multimeter natürlich nicht geeignet, da es einen sehr großen Fehler hat.

Zur Durchführung dieser Veranstaltung sind die Geräte F4103-M1, Fluke 1630, 1620 ER Zangen usw. geeignet.

Diese Geräte sind jedoch sehr teuer, und wenn Sie die Erdung auf dem Land mit Ihren eigenen Händen durchführen, reicht eine gewöhnliche 150–200-W-Glühbirne aus, um den Stromkreis zu überprüfen. Für diesen Test müssen Sie einen Anschluss der Lampenfassung mit dem Phasendraht (normalerweise braun) und den anderen mit der Masseschleife verbinden.

Wenn die Glühbirne hell leuchtet, ist alles in Ordnung und die Masseschleife voll funktionsfähig, aber wenn die Glühbirne schwach leuchtet oder gar keinen Lichtstrom abgibt, ist die Schaltung falsch montiert und Sie müssen entweder die Schweißnähte überprüfen oder zusätzliche Elektroden anbringen (was bei geringer elektrischer Leitfähigkeit des Bodens passiert).

Schlussfolgerungen und nützliches Video zum Thema

Und schließlich bieten wir eine Auswahl an Videos an, in denen Sie eine visuelle Darstellung der sicheren Erdung eines Gaskessels in einem Privathaus erhalten.

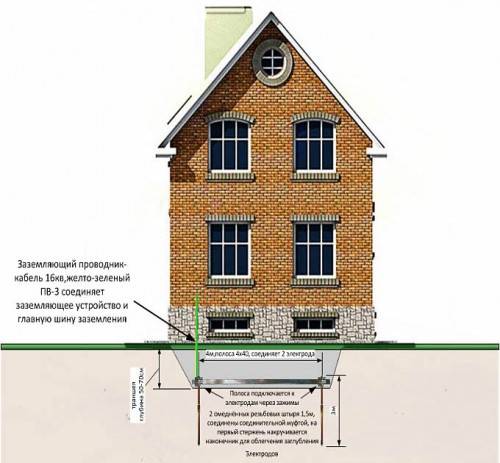

In diesem Video sehen Sie den Aufbau einer 4-Stab-Erdschleife mit der Aufgabe, einen Widerstand von bis zu 7 Ohm zu erreichen:

Eine weitere Möglichkeit, einen Gaskesselkreislauf für ein Privathaus einzurichten, das von einer Stange verbunden ist:

Das Erdungssystem ist ein wichtiger Schritt, der bei der Installation eines Gaskessels nicht vernachlässigt werden sollte

Und wenn Sie nicht sicher sind, ob Sie die Schaltung korrekt installieren und an die Abschirmung anschließen können, sollten Sie kein Risiko eingehen und sich an die Bauherren wenden, da nicht nur die Sicherheit teurer Geräte auf dem Spiel steht, sondern vor allem Ihre Sicherheit und sogar Leben

Erzählen Sie uns, wie das Erdungssystem in Ihrem Vorort gebaut wurde. Es ist möglich, dass Sie Informationen haben, die für zukünftige unabhängige Installateure von Erdungssystemen nützlich sind. Bitte schreiben Sie Kommentare, posten Sie Fotos zum Thema und stellen Sie Fragen im Block unten.
