So verbinden Sie ein Twisted-Pair-Kabel miteinander: Methoden + Anweisungen zum Aufbau eines Twisted-Drahts

Wie crimpt man ein RJ-45-Kabel richtig?

Es gibt verschiedene Möglichkeiten, das RJ-45-Kabel zu crimpen, darunter auch das Crimpen des Steckers ohne Spezialzange mit einem gewöhnlichen Schlitzschraubendreher.

Wir werden jedoch überlegen, wie ein zuverlässig und funktional funktionierendes Patchkabel kompetent hergestellt werden kann, das sich in seinen Eigenschaften nicht von gekauften Modellen unterscheidet.

Auswahl und Vorbereitung von Werkzeugen

Ein Satz Spezialwerkzeug zur Hand zu haben, erleichtert das Crimpen des Patchkabels erheblich. Natürlich müssen Sie für den Kauf eines Crimpers, Strippers, Testers oder Crossers einen Betrag aufbringen, aber wenn Sie ein Qualitätswerkzeug kaufen, hält es jahrelang.

Um die Stecker richtig am Kabel zu befestigen, benötigen Sie:

Die wichtigsten dieser Werkzeuge sind eine Zange und ein Tester - dies ist das Mindestset, das für die korrekte Pinbelegung und das Crimpen eines verdrillten Paares erforderlich ist.

Achten Sie beim Kauf einer Zange auf deren Qualität und es empfiehlt sich, das Werkzeug vorab zu testen. Einige Crimper sind mit Klingen ausgestattet, die zum Abisolieren der Litzen verwendet werden können.

Crimpen Schritt für Schritt Anleitung

Um ein Patchkabel herzustellen, müssen Sie Materialien vorbereiten - ein Kabel und Anschlüsse, sich mit einem Werkzeug bewaffnen und ein Pinbelegungsschema auswählen, je nachdem, welche Geräte mit dem fertigen Kabel verbunden werden.

Materialliste:

• ein Twisted-Pair-Segment nicht länger als 100 m - laut Ethernet-Pinbelegung ist dies die maximale Länge der Standards für den Hausgebrauch;
• für ein Kabel - zwei RJ-45-Anschlüsse (ihre Markierung ist 8Р8С);
• eine Reihe von Werkzeugen - Crimper, Stripper, Tester.

Meistens ist ein Kabel erforderlich, um einen PC mit einem Netzwerkgerät zu verbinden, also erinnern wir uns an das direkte Crimpschema, und aus Gründen der Zuverlässigkeit platzieren wir es einfach an einer auffälligen Stelle, damit es zum Zeitpunkt der Kabelverteilung vor unseren Augen ist .

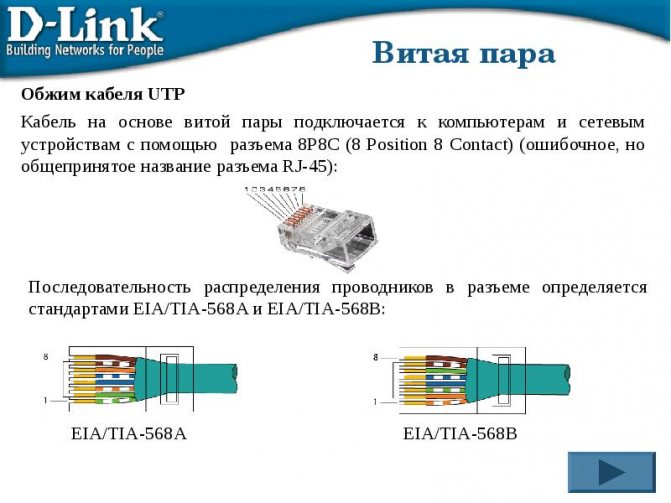

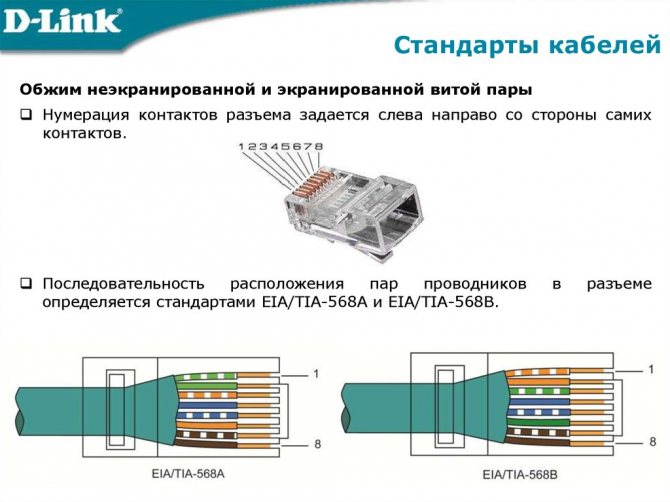

Ein vorgefertigtes Farbschema kann im Internet gefunden und auf ein Blatt Papier gedruckt werden - die visuelle Wahrnehmung trägt zum Auswendiglernen bei und wird in Zukunft nicht mehr benötigt

Vergessen Sie nicht, dass sich Typ A und B nur in der Position der orangefarbenen und grünen Wendungen unterscheiden, Sie können beide Optionen verwenden.

Schritt-für-Schritt-Anleitung:

• Schritt 1 - Schneiden Sie ein Meter langes Kabelstück ohne Rand, aber in ausreichender Länge mit einem Seitenschneider oder einer Quetschklinge ab.
• Schritt 2 - Wir ziehen uns 2-4 cm vom Ende zurück, machen mit einem Abstreifer einen kreisförmigen Einschnitt an der äußeren Isolierung und entfernen sie dann vorsichtig.
• Schritt 3 - Die Leiter werden paarweise verdrillt, daher wickeln wir vor dem Crimpen alle Paare ab, begradigen die Adern und verteilen sie gemäß dem gewählten Schema. Neben den Leitern verbirgt sich unter der Schale ein Nylonfaden - Sie müssen ihn nur zurückziehen.
• Schritt 4 - Trimmen Sie die Leiter. Dazu ziehen wir uns um 1,0-1,3 cm vom Rand der äußeren Isolierung zurück und schneiden die Drähte mit Drahtschneidern streng senkrecht zur Achse des verdrillten Paares ab. Wir achten darauf, dass die mehrfarbigen Spitzen gleich lang sind.
• Schritt 5 - Führen Sie die Leiter in den Stecker ein und schieben Sie sie bis zum Anschlag vor.
• Schritt 6 - Wir crimpen: Stecken Sie den Stecker mit den Leitern in den gewünschten Crimpstecker (mit 8P gekennzeichnet) und drücken Sie die Griffe der Zange zusammen. Sie können ein Klicken hören.
• Schritt 7 - Wir überprüfen die Zuverlässigkeit der Befestigung - wir ziehen leicht am Kabel, als ob wir versuchen würden, die Leiter aus dem Stecker zu ziehen. Bei richtiger Crimpung sitzen die Adern fest.
• Schritt 8 - Testen Sie das fertige Patchkabel auf Funktionsfähigkeit. Wir stecken die Stecker in die Buchsen des Testers, schalten das Gerät ein und folgen der Anzeige. Wenn alles in Ordnung ist, werden die Ampeln paarweise grün. Wenn keine Anzeige vorhanden ist oder das rote Licht leuchtet, muss der Vorgang wiederholt werden.

Die Hand ist schnell gestopft - nach mehreren unabhängigen Crimps. Die Crimp-Fähigkeit ist nützlich, wenn Sie in eine neue Wohnung ziehen, in der Netzwerkkabel in Fußleisten versteckt oder in Wände eingenäht und an Computersteckdosen angeschlossen sind.

Sie müssen sich keine Sorgen machen, dass das Kabel zu lang oder zu kurz ist - Sie können das Patchkabel jederzeit auf die gewünschte Länge crimpen. Wenn das Netzkabel plötzlich durch den Hund nagt oder es einfach nur knickt, können Sie schnell eine Reparatur vornehmen.

Es könnte für Sie auch interessant sein zu sehen, wie Sie ein Twisted-Pair-Kabel miteinander verbinden können, folgen Sie dazu diesem Link.

Anschließen des LED-Streifens

Die meisten LED-Streifen werden mit 12 V oder 24 V betrieben. Wenn die Kristalllinie eins ist, beträgt die Stromversorgung 12 V, wenn zwei vorhanden sind - 24 V. Jede Gleichstromquelle, die diese Spannung erzeugt, ist geeignet: Batterie, Netzteil, Batterie usw.

Schema zum Anschließen eines LED-Streifens an ein 220-V-Netz über ein Netzteil

Um das Band an ein 220-V-Haushaltsnetz anzuschließen, wird ein Konverter oder Adapter benötigt (auch Blöcke oder Netzteile, Adapter genannt).

In letzter Zeit sind Bänder erschienen, die sofort an ein 220-V-Netz angeschlossen werden können.Alle sind in Plastikröhrchen versiegelt - 220 Volt sind kein Witz mehr. Sie werden auch entlang der markierten Linien geschnitten und mit einem speziellen Stecker verbunden, der in die Leiter eingeführt wird. An den Anschluss ist ein Kabel mit eingebautem Gleichrichter angeschlossen (dies ist eine Diodenbrücke und ein Kondensator).

Anschließen eines speziellen LED-Streifens an ein 220-V-Netz

Dieses Band unterscheidet sich vom üblichen dadurch, dass darin kleine Abschnitte (20 Stück) mit LEDs nicht in Reihe, sondern parallel geschaltet sind, auch so, dass die Dioden aufeinander gerichtet sind. Dadurch erhalten wir die erforderliche Spannung von etwa 220 Volt. Der Wechselstrom wird über eine Diodenbrücke in Gleichstrom umgewandelt und die Welligkeit durch einen Kondensator gedämpft.

Anschlussplan für LED-Streifen ohne Netzteil

Grundsätzlich kann ein solches Klebeband aus einem normalen Klebeband zusammengesetzt werden, aber Sie müssen auf die Isolierung achten: Das Berühren eines an ein Haushaltsnetzwerk angeschlossenen Elements ohne Adapter ist mit schwerwiegenden Folgen verbunden.

So verbinden Sie mehrere LED-Streifen

Jedes der Bänder verbraucht je nach verwendeten Modulen und Anzahl der Elemente pro Meter unterschiedlich viel Strom. Die durchschnittlichen Parameter sind in der Tabelle gezeigt. Wenn Sie wissen, wie lange Sie die Hintergrundbeleuchtung montieren möchten, können Sie einen Adapter auswählen, der den erforderlichen Strom liefert.

Tabelle des Stromverbrauchs von LED-Streifen mit 12 V

Manchmal überschreitet die erforderliche Bandlänge 5 Meter - wenn der Raum um den Umfang herum beleuchtet werden muss. Selbst wenn das Netzteil den erforderlichen Strom liefern kann, können zwei oder mehr Fünf-Meter-Bänder nicht in Reihe geschaltet werden. Die maximal zulässige Länge eines Astes sind die 5 Meter, die in einer Rolle geliefert werden. Wenn Sie es wachsen lassen, indem Sie das zweite in Reihe schalten, fließt entlang der Spuren des ersten Bandes ein Strom, der um ein Vielfaches höher ist als der berechnete. Dies führt zu einem schnellen Ausfall der Elemente. Die Strecke kann sogar schmelzen.

Wenn die Leistung des Netzteils so ist, dass mehrere Bänder daran angeschlossen werden können, werden separate Leiter zu jedem von ihnen gezogen: Das Verbindungsschema ist parallel.

So schließen Sie mehrere LED-Streifen an ein Netzteil an

In diesem Fall ist es zweckmäßig, das Netzteil beispielsweise in der Ecke in der Mitte zu platzieren, und von dort befinden sich auf beiden Seiten zwei Bänder. Aber es ist oft billiger, mehrere kleinere Adapter zu kaufen, als einen stärkeren.

Anschließen eines RGB-Streifens über einen Controller

Das Netzteil wird in Reihe geschaltet, dann der Controller. Sie sind mit zwei Drähten miteinander verbunden.Aus dem Controller kommen bereits 4 Adern heraus, die zu den entsprechenden Kontaktpads des RGB Tapes geführt werden.

Anschließen eines RGB-LED-Streifens über einen Controller

Wie bei einfarbigen Farbbändern beträgt die maximal zulässige Länge einer Zeile in diesem Fall 5 Meter. Wenn eine größere Länge benötigt wird, gehen zwei Kabelbündel mit jeweils 4 Stück von der Steuerung aus, dh sie werden parallel geschaltet. Die Länge der Leiter kann unterschiedlich sein, aber es ist vernünftiger, dass sich die Stromversorgung und der Controller in der Mitte befinden und zwei Zweige der Hintergrundbeleuchtung zu den Seiten führen.

Methode Nr. 1: Wir verdrehen die Drähte mit unseren Händen

Für diese Methode benötigen Sie Klebeband, ein Messer und Hände an der richtigen Stelle. In fast jedem Haushalt sind diese Artikel immer verfügbar.

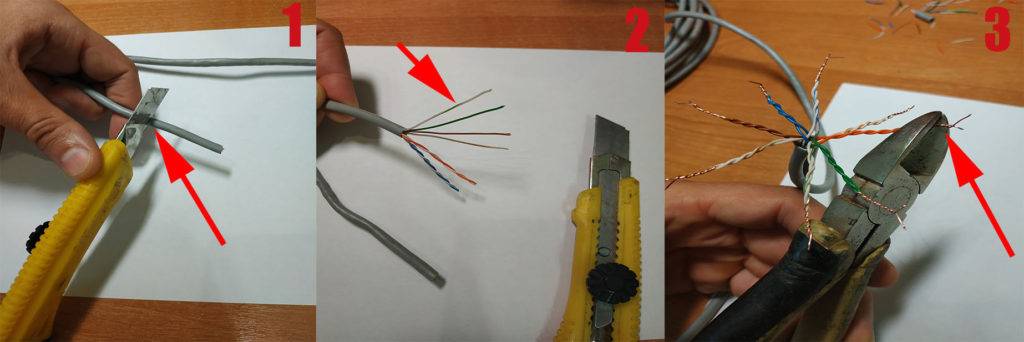

• Als Erstes nehmen Sie beide Enden und entfernen das schützende Außengeflecht von ihnen.
• Wickeln Sie nun alle Adern einzeln ab und entfernen Sie jeweils die Isolierung.
• Verdrillen Sie alle Drähte streng nach Farbe. Bei dieser Aktion muss ausgehend von der Isolierung wie auf dem Foto gedreht werden.

• Es ist wünschenswert, die scharfen Enden der verdrillten Stränge zu schneiden, aber nicht notwendig.
• Wir isolieren jede Farbe des Twists separat und am Ende alle zusammen.

Wenn Sie in Ihrem Haus eine solche Wendung machen und sie vor einer neugierigen Hauskatze verstecken, wird sie Ihnen mehr als ein Jahr lang dienen. Und Sie müssen nicht dringend in den Laden rennen, um ein neues Kabel zu kaufen.

Aber wenn eine solche Wendung auf der Straße ist, ist es in den kommenden Monaten immer noch wünschenswert, das Kabel auszutauschen. Denn an der Stelle, an der das verdrillte Paar verdrillt ist, wird Ihre Verbindung unter dem Einfluss natürlicher Faktoren (Regen, Schnee, Wind, Sonne) oxidiert.Aus diesem Grund werden Sie häufige Unterbrechungen im Internet, niedrige Geschwindigkeit und Ping-Verluste erleben. Nun, oder, wenn Sie Geld sparen wollen, müssen Sie alle sechs Monate eine neue Drehung anstelle der alten machen. Die Entscheidung liegt also bei Ihnen.

Wir haben den ersten Weg gezeigt, wie Sie Ihre Internetkabel fast kostenlos miteinander verbinden können.

Crimpen des Netzwerkkabels

Es gibt noch eine Nuance, wir müssen entscheiden, welche der beiden Optionen wir das Kabel crimpen.

Gerade
- Ein solches Kabel eignet sich zum Anschließen eines Computers an einen Router, für ein normales Internetkabel usw. Wir können sagen, dass dies ein Standard ist.

Komm zum Punkt.

Wir nehmen das Kabel und entfernen die obere Isolierung. Wir treten nur etwa zwei Zentimeter vom Anfang des Kabels zurück, machen einen Einschnitt in die obere Isolierung, in einem Werkzeug wie meinem gibt es ein spezielles Loch, in das wir das Kabel einführen und einfach die Crimpzange um das Kabel rollen. Dann entfernen wir die weiße Isolierung, indem wir sie einfach vom Kabel abziehen.

Jetzt wickeln wir alle Drähte so ab, dass sie einzeln sind. Wir klemmen sie mit unseren Fingern und stellen sie in der Reihenfolge ein, die wir brauchen, je nachdem, welches Kabel Sie crimpen. Siehe Diagramme oben.

Wenn alle Venen richtig gesetzt sind, können sie immer noch ein wenig abgeschnitten werden, wenn sie sich als sehr lang herausstellten, und es wird nicht schaden, sie auszurichten. Wenn also alles fertig ist, fangen wir sehr vorsichtig und langsam an, diese Adern in den Stecker einzuführen. Stellen Sie sicher, dass die Drähte richtig in den Stecker eingeführt werden, jeder in sein eigenes Loch. Überprüfen Sie nach dem Einstecken des Kabels in den Stecker erneut die korrekte Platzierung der Adern, führen Sie dann den Stecker in die Crimpzange ein und drücken Sie die Griffe zusammen.

Wenn Ihre Kabel willkürlich in der Nähe des Computers liegen oder Sie das Netzwerkkabel aus dem Internet versehentlich gedehnt oder gebrochen haben, müssen Sie entscheiden, wie Sie das RJ-45-Netzwerkkabel komprimieren. Sie können ein Kabel auf verschiedene Arten komprimieren, daher erkläre ich Ihnen, wie Sie ein Twisted-Pair-Kabel richtig komprimieren. Und ziehen Sie auch die Option in Betracht, wenn kein Spezialwerkzeug zur Hand ist. Ich habe dieses Thema gewählt, weil Computernetzwerke mein Beruf sind und ich täglich mit Netzwerkkabeln arbeiten muss. Lassen Sie uns zunächst herausfinden, was ein Netzwerkkabel ist.

Ein Netzwerkkabel ist ein Leiter, der acht Kupferdrähte (Adern) enthält. Diese Drähte sind miteinander verdrillt, weshalb dieser Draht oft als Twisted Pair bezeichnet wird.
Nehmen wir also an, wir möchten unseren Computer mit dem Internet verbinden. Dazu benötigen wir eine zum Modem gezogene Leitung - ein Patchkabel, einen Computer und ein Modem.

Bevor Sie also lernen, wie man ein Netzwerkkabel crimpt, gehen wir die Liste der Werkzeuge durch, die wir dafür benötigen:

1.Twisted-Pair-Kabel (1,5 Meter sind normalerweise ausreichend);

2. Seitenschneider oder Skalpell;

3. RJ-45-Anschlüsse und Kappen;

4. Crimpwerkzeug (Crimper);

5. LAN-Tester;

6. Sowie ein nüchterner Kopf und gerade Arme: Ups:. Zunächst muss die oberste Isolationsschicht von beiden Enden des Twisted Pair entfernt werden. Die Isolierung kann mit einer Pinzette oder einem Messer entfernt werden, das sich an der Crimpzange befindet. Sie fragen sich vielleicht: „Wie viele Millimeter Isolierung sollten von den Enden eines verdrillten Kabels entfernt werden?“ Ich werde Ihnen antworten, dass 15-20 mm ausreichen werden. Es ist zu beachten, dass das Entfernen der Isolierung sorgfältig durchgeführt werden muss, ohne die Isolierung der Adern selbst zu beschädigen.

Nachdem Sie die Isolierung von den beiden Enden des verdrillten Kabels entfernt haben, sollten Sie die Adern abwickeln und alle Drähte gemäß dem Crimpdiagramm unten gerade richten.

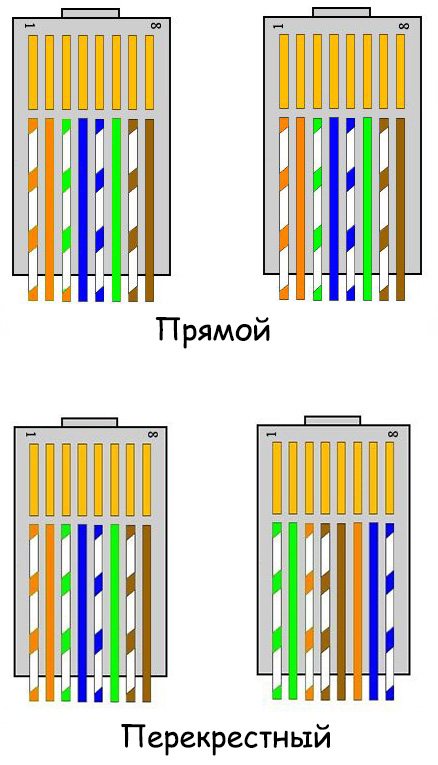

Weiterhin ist zu beachten, dass das Kabel auf zwei Arten gecrimpt werden kann:

Gerades Crimpkabel.
Diese Methode eignet sich, wenn Sie Ihren Computer mit einem lokalen Netzwerk oder mit dem Internet verbinden möchten.

Cross-Crimp-Kabel.
Diese Methode wird verwendet, wenn Sie zwei Computer miteinander verbinden möchten.

So verlängern Sie das Internetkabel

Um das Internet in eine Wohnung oder ein Haus zu bringen, hinterlässt der Anbieter einen kleinen Kabelvorrat. Aber wenn der Computer in einen anderen Raum verlegt werden muss, können Probleme auftreten. Es gibt mehrere Möglichkeiten, den Draht zu verlängern

1. Kabel ersetzen. Dazu müssen Sie sich in der Regel an Ihren Anbieter wenden, der ihn ändert. Aber zuerst müssen Sie ein Twisted-Pair-Kabel der erforderlichen Länge kaufen und dann die Dienste eines Technikers bezahlen.
2. Installieren Sie einen Netzwerk-Switch. Das Problem auf diese Weise zu lösen, ist zwar nicht die günstigste Variante, ermöglicht aber neben der Verlängerung des Kabels auch den Anschluss weiterer Geräte im Haus an das Netzwerk.
3. Verwenden Sie einen WLAN-Router. Die drahtlose Datenübertragung macht ein Kabel komplett überflüssig. Sie können sich überall in der Wohnung mit dem Internet verbinden.
4. Kaufen Sie einen speziellen Verlängerungsadapter. Es ist einfach zu bedienen, klein und kostengünstig. Dies ist die beliebteste Methode, um die Länge des Internetkabels zu erhöhen.
5. Verdrillen Sie die Drähte von Hand. Mit dieser Methode können Sie das Kabel ohne zusätzliche Kosten auf die gewünschte Länge verlängern, aber die Signalqualität wird oft reduziert.

So verdrehen Sie das Kabel

Da das Verdrillen von Drähten keine zusätzlichen Kosten und Spezialwerkzeuge erfordert, verwenden viele Menschen diese Methode, um das Kabel zu Hause zu verlängern. Dies kann auf unterschiedliche Weise erfolgen.

Wenn Sie das Kabel nicht neu crimpen möchten, müssen Sie das bereits ins Haus oder die Wohnung gebrachte Twisted-Pair-Kabel an einer geeigneten Stelle abschneiden und ein Stück Draht in der erforderlichen Länge einführen

Es ist jedoch wichtig, sich an ein erhebliches Minus zu erinnern: Auf dem Weg zur Verbindung mit dem Internet gibt es zwei Wendepunkte, die sich nur auf die Datenübertragungsgeschwindigkeit auswirken können. Und je länger der Draht, desto schlimmer.
Wenn Sie bereit sind, das Kabel neu zu crimpen, schneiden Sie das gecrimpte Ende ab, verlängern Sie den Draht und bringen Sie den neuen RJ45-Stecker an

Auf diese Weise hat Ihr Kabel nur einen Drehpunkt.

Es ist notwendig, die Adern gleicher Farbe miteinander zu verbinden, und die Verbindungspunkte müssen gut isoliert sein.

Verfahren zum Verbinden von Drähten oder Kabeln miteinander

Die Verbindungsstellen zweier Leiter müssen folgende Anforderungen erfüllen:

• Verlässlichkeit;
• mechanische Festigkeit.

Diese Bedingungen können auch beim Verbinden von Leitern ohne Löten erfüllt werden.

Crimpen

Diese Methode erfordert eine spezielle Ausrüstung. Das Crimpen von Drähten mit Hülsen wird sowohl für Kupfer- als auch für Aluminiumdrähte mit unterschiedlichen Durchmessern durchgeführt. Die Hülse wird je nach Profil und Material ausgewählt.

Pressalgorithmus:

• Abisolieren;
• Abisolieren von Drähten auf blankes Metall;
• die Drähte müssen verdrillt und in die Hülse eingeführt werden;
• Leiter werden mit Spezialzangen gecrimpt.

Die Auswahl der Hülse bereitet die Hauptschwierigkeiten. Ein falsch gewählter Durchmesser kann keinen zuverlässigen Kontakt herstellen.

Geschraubte Verbindung

Zur Kontaktierung werden Schrauben, Muttern und mehrere Unterlegscheiben verwendet.Die Verbindung ist zuverlässig, aber das Design selbst nimmt viel Platz ein und ist beim Verlegen unpraktisch.

Die Verbindungsreihenfolge ist:

• Abisolieren;
• der gereinigte Teil wird in Form einer Schleife mit einem Durchmesser verlegt, der dem Querschnitt des Bolzens entspricht;
• Auf den Bolzen wird eine Unterlegscheibe gelegt, dann einer der Leiter, eine weitere Unterlegscheibe, der zweite Leiter und die dritte Unterlegscheibe.
• Die Struktur wird mit einer Mutter festgezogen.

Ein Bolzen kann verwendet werden, um mehrere Drähte zu verbinden. Das Anziehen der Mutter erfolgt nicht nur von Hand, sondern auch mit einem Schraubenschlüssel.

Klemmenblöcke

Der Anschlussblock ist eine Kontaktplatte in einem Polymer- oder Karbolitgehäuse. Mit ihrer Hilfe kann jeder Benutzer die Drähte anschließen. Die Verbindung erfolgt in mehreren Stufen:

• Abisolieren um 5-7 mm;
• Entfernung des Oxidfilms;
• Installation von Leitern in gegenüberliegenden Steckdosen;
• Bolzenbefestigung.

Vorteile - Sie können Kabel mit unterschiedlichen Durchmessern anschließen. Nachteile - es können nur 2 Adern angeschlossen werden.

Klemmentypen für mehradrige und einadrige Kabel

Insgesamt gibt es 5 Haupttypen von Klemmenblöcken:

• Messer und Stift;
• schrauben;
• klemmend und selbstklemmend;
• Deckel;
• Nussbaumgriffe.

Der erste Typ wird selten verwendet, sie sind nicht für hohe Ströme ausgelegt und haben ein offenes Design. Schraubklemmen stellen einen zuverlässigen Kontakt her, sind aber nicht zum Anschluss von mehradrigen Kabeln geeignet. Klemmklemmenblöcke sind die am bequemsten zu verwendenden Geräte, für deren Installation ist keine spezielle Ausrüstung erforderlich. Auch Kappen werden häufig verwendet, sind aber im Gegensatz zu Klemmvorrichtungen mehrfach verwendbar. "Nut" wird praktisch nicht verwendet.

Klemmen im Anschlusskasten (Kupfer oder Metall)

Klemmen sind die gebräuchlichste Verbindungsmethode in einer Anschlussdose. Sie sind günstig, einfach zu montieren, bieten einen sicheren Kontakt und können zum Verbinden von Kupfer und Aluminium verwendet werden. Mängel:

• billige Geräte sind von schlechter Qualität;
• es können nur 2 Adern angeschlossen werden;
• nicht für Litzen geeignet.

Selbstklemmende Reihenklemmen WAGO

Es werden 2 Arten von Vago-Klemmenblöcken verwendet:

• Mit einem Flachfedermechanismus - sie werden auch Einweg genannt, da eine Wiederverwendung unmöglich ist. Im Inneren befindet sich ein Teller mit Frühlingsblättern. Bei der Installation des Leiters wird die Lasche herausgedrückt und der Draht geklemmt.
• Mit Hebelmechanismus. Dies ist der beste Anschluss. Der abisolierte Leiter wird in die Klemme eingeführt, der Hebel wird geklemmt. Eine Neuinstallation ist möglich.

Bei ordnungsgemäßem Betrieb funktionieren Vago-Klemmenblöcke 25-30 Jahre.

Verwendung von Tipps

Für die Verbindung werden 2 Arten von Spitzen und Hülsen verwendet:

• im ersten Fall wird die Verbindung innerhalb des Produkts hergestellt;
• im zweiten erfolgt der Abschluss von zwei elektrischen Drähten mit unterschiedlichen Spitzen.

Die Verbindung innerhalb der Hülse oder Spitze ist stark und zuverlässig. Es gibt auch spezielle Hülsen zum Verbinden von Kupfer- und Aluminiumdrähten.

Lötkabelschuhe

Die Spitzen werden mit einer Presse mit der Verkabelung verbunden. Wenn nicht, kann der Kontakt durch Löten hergestellt werden.

Der elektrische Draht und die Spitze sind innen verzinnt, das abisolierte Kabel wird nach innen gebracht.

Die gesamte Struktur am Kontakt muss mit Glasfaserband umwickelt und mit einem Brenner erhitzt werden, bis das Zinn schmilzt.

Wie überprüfe ich die Qualität des Crimpens eines Internetkabels?

Die Anschlüsse am LAN-Kabel sind also installiert. Wie können Sie nun sicher sein, dass die hergestellte Verbindung zuverlässig ist?

Es gibt mehrere Möglichkeiten.

• Am einfachsten ist es, das LAN-Kabel direkt mit seinem Ziel zu verbinden. Das heißt, wenn nach dem Umschalten der Geräte alles normal funktioniert, können wir dem Master zum erfolgreichen Abschluss der Installation gratulieren.
• Fachleute bewerten die Crimpqualität und den Zustand der verlegten Kommunikationsleitungen mit speziellen Geräten - LAN-Testern.

Diese Geräte bestehen normalerweise aus zwei Blöcken, dh Sie können die Kabel überprüfen, deren gegenüberliegende Anschlüsse in verschiedenen Räumen beabstandet sind. Noch einfacher ist es natürlich, das Patchkabel damit zu überprüfen.

Ein Beispiel für einen LAN-Tester

Sowohl die Haupt- als auch die zusätzliche Remote-Einheit haben Ports zum Anschließen von Steckern. Nach dem Umschalten des Kabels wird der Strom eingeschaltet und das Gerät beginnt, jeden Draht zu scannen, was durch nummerierte Leuchtanzeigen signalisiert wird. Bei einem Leitungsbruch ist sofort erkennbar, welche Ader defekt ist. Oder für unseren Fall, welcher Kontakt des Steckers schlecht gecrimpt ist.

Ein LAN-Tester ist das Privileg von Profis, und zu Hause können Sie es mit einem normalen Multimeter versuchen. Er wird auf Klingeln (mit akustischer Anzeige) oder auf den Mindestwiderstand eingestellt, zB 200 Ohm. Und dann prüfen sie jeden Draht der gleichen Farbe an zwei benachbarten Internetkabelanschlüssen.

Klingeln der Adern des Internetkabels nach dem Crimpen der Stecker

Eine solche Überarbeitung wird nicht viel Zeit in Anspruch nehmen. Es stimmt, dass die Testersonden dünn sein müssen, um die spezifischen gleichnamigen Steckerkontakte genau zu treffen. Dies wird entweder durch Schärfen oder durch vorübergehendes Installieren dünner Drahtspitzen gelöst.

Wenn ein Draht nicht klingelt (von denen, die für eine bestimmte Verbindung wichtig sind), müssen Sie ihn wiederholen.

Und wie man das Internetkabel mit einem Multimeter klingelt, wenn die Stecker voneinander getrennt sind (z. B. in verschiedenen Räumen). Auch nichts zu kompliziertes.

Wenn Sie sich das schematische Diagramm der Geräteanschlüsse von Schaltgeräten ansehen, sehen Sie eine Induktionsspule, die die Drähte eines Paares verbindet (z. B. grün - weiß-grün). Das heißt, es muss eine Leitfähigkeit zwischen ihnen bestehen.

Ein beispielhaftes Diagramm des Portgeräts zum Schalten von LAN-Geräten mit einem Kabel

Dies bedeutet, dass Sie einen Stecker in den Anschluss eines beliebigen Geräts stecken können (besser bei ausgeschaltetem Gerät) und dann die Leitfähigkeit der Leitung am zweiten Stecker überprüfen. Normalerweise reicht es für Heimleitungen (bis zu 100 Megabit) aus, nur zwei Paare zu testen. Überprüfen Sie den Widerstand zwischen orange und weiß-orange, grün und weiß-grün.

Der Widerstand wird natürlich (in Ohm-Einheiten berechnet) und hängt in größerem Maße von der Länge des Kabels ab

Aber was wichtig ist - für beide Paare sollte es ungefähr gleich sein. Wenn der Unterschied groß ist oder der Widerstand sehr groß ist, und noch mehr, wenn die Leitung überhaupt nicht klingelt, sollten Sie nach einer Verbindung in der Arbeit suchen und sie erneut durchführen

Weitere Informationen zu dieser Überprüfung finden Sie im folgenden Video:

So teilen Sie ein Internetkabel

Internetnutzer fragen sich oft, wie man ein Internetkabel teilt. Solche Maßnahmen können in mehreren Situationen erforderlich sein:

• beim Bewegen eines Laptops in einer Wohnung / einem Haus, d.h. die Notwendigkeit, ihn in verschiedenen Räumen mit dem Internet zu verbinden;
• wenn Sie mehrere Computer / Laptops haben und diese mit dem Internet verbinden müssen.

Das Problem wird auf unterschiedliche Weise gelöst.

1. In beiden Fällen ist der einfachste Ausweg der Kauf eines WLAN-Routers.Aber nicht jeder möchte sich auf diese Weise mit dem Netzwerk verbinden.
2. Wenn Sie eine Kabelverbindung benötigen, ist ein Switch die zuverlässigste Option. Sein Vorteil ist, dass alle darüber verbundenen Geräte gleichzeitig auf das Internet zugreifen. Darüber hinaus kann es so viele solcher Geräte geben, wie Ports in Netzwerkgeräten vorhanden sind.
3. Ein Splitteradapter ist eine weitere praktische und kostengünstige Option. Aber Sie können sich nur mit zwei Computern mit dem World Wide Web verbinden, nicht mehr.
4. Einige Internetnutzer schlagen vor, das Internetkabel manuell zu verzweigen. Dazu müssen Sie zwei gleiche Farben auf jede Ader wickeln, alles gut isolieren und die Drähte im Raum trennen. Diese Methode garantiert jedoch nicht die Qualität der Verbindung, daher raten Experten davon ab, sie zu verwenden. Außerdem können Sie mit einem solchen Kabel nur nacheinander eine Verbindung zum Netzwerk herstellen, zwei Computer funktionieren in einer solchen Situation nicht gleichzeitig.

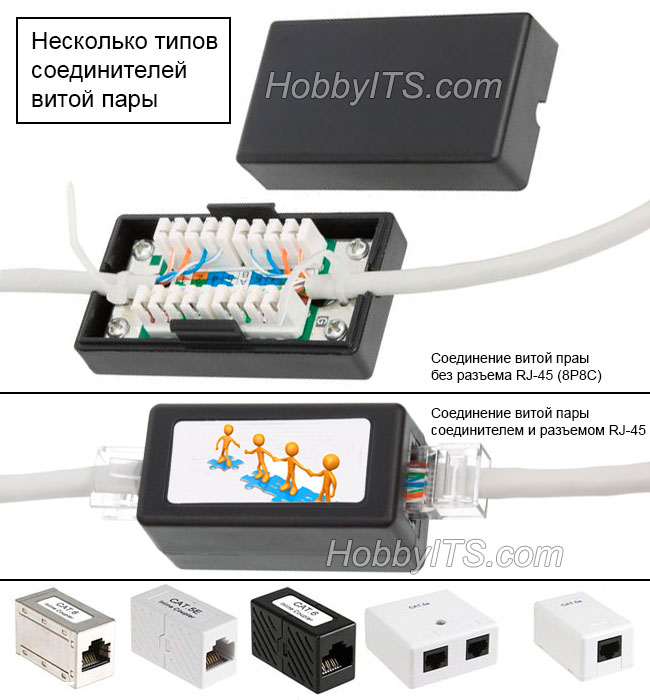

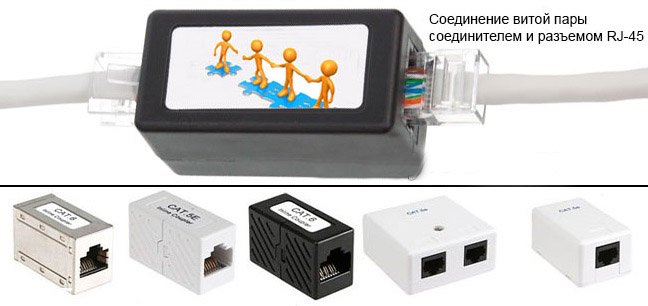

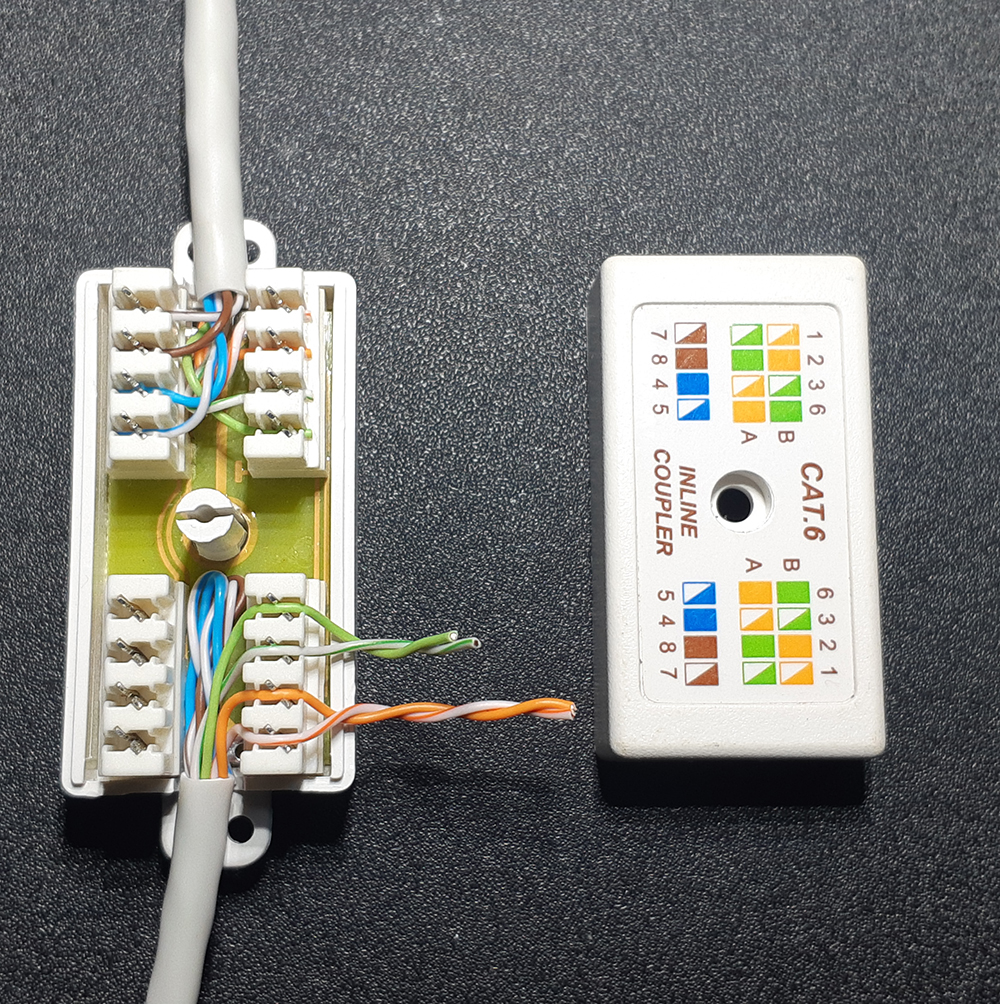

Koppler

Meiner Meinung nach ist dies der korrekteste LAN-Kabelstecker - sowohl aus Sicht des Kabelmanagements als auch von der ästhetischen Seite: Alles ist schön und ordentlich gemacht. Der Koppler ist in Form einer Öffnungsbox mit 16 Messerkontakten ausgeführt. Das gleiche Prinzip wird übrigens in Netzwerkdosen verwendet. Darin wird von beiden Seiten ein Kabel eingeführt und mit einem Schraubendreher fest in den Messerkontakt gedrückt:

Im Allgemeinen ist es viel bequemer, dies mit einem Spezialwerkzeug zu tun - einem Locher. Es sieht aus wie ein Messer mit einer speziellen V-förmigen Klinge. Es drückt die Litzen gleichmäßig in den Messerkontakt der Kupplung. So sieht die einfachste Version des Punchers aus:

Richtig, es für einen normalen Benutzer zu kaufen, um das Internetkabel einmal im Haus zu verlängern, macht natürlich keinen Sinn, da Sie einen gewöhnlichen kleinen Schlitzschraubendreher verwenden können. Eine solche Twisted-Pair-Verbindung wird recht zuverlässig und fest gehalten. Wenn es nicht in Innenräumen, sondern auf der Straße verwendet wird, ist es besser, es richtig mit Isolierband zu umwickeln, damit kein Wasser eindringen kann.

Ein großes Plus des Kopplers ist, dass zum Verbinden oder Verlängern des Twisted Pairs absolut kein spezielles Werkzeug benötigt wird - nur ein Schraubendreher und gerade Arme!

Spleißen von Litzen ohne Verdrillen

Litzendrähte können Sie genauso spleißen wie einadrige. Aber es gibt einen perfekteren Weg, bei dem die Verbindung genauer ist. Zuerst müssen Sie die Länge der Drähte mit einer Verschiebung von einigen Zentimetern anpassen und die Enden auf eine Länge von 5-8 mm abisolieren.

Die leicht gereinigten Bereiche des zu verbindenden Paares auflockern und die entstandenen „Rispen“ ineinander stecken. Damit die Leiter eine ordentliche Form annehmen, müssen sie vor dem Löten mit einem dünnen Draht zusammengezogen werden. Anschließend mit Lötlack einfetten und mit Lötzinn verlöten.

Alle Leiter sind angelötet. Wir reinigen die Lötstellen mit Sandpapier und isolieren. Wir befestigen auf beiden Seiten entlang der Leiter einen Streifen Isolierband und wickeln ein paar weitere Schichten auf.

So sieht die Verbindung aus, nachdem sie mit Isolierband abgedeckt wurde. Sie können das Aussehen noch verbessern, wenn Sie die Lötstellen mit einer Nadelfeile von der Seite der Isolierung benachbarter Leiter schärfen.

Die Festigkeit der angeschlossenen Litzen ohne Löten ist sehr hoch, was das Video anschaulich demonstriert. Wie Sie sehen können, beträgt das Gewicht des Monitors 15 kg, die Verbindung kann ohne Verformung standhalten.

Verbinden von Drähten mit einem Durchmesser von weniger als 1 mm mit einer Verdrillung

Betrachten wir das Verdrillen von dünnen Leitern am Beispiel des Spleißens eines Twisted-Pair-Kabels für Computernetzwerke. Zum Verdrillen werden dünne Leiter auf einer Länge von dreißig Durchmessern mit Verschiebung gegenüber benachbarten Leitern von der Isolierung befreit und dann wie dicke Leiter verdrillt. Leiter müssen sich mindestens 5 Mal umeinander wickeln. Dann werden die Drehungen mit einer Pinzette in zwei Hälften gebogen. Diese Technik erhöht die mechanische Festigkeit und reduziert die physische Größe der Verdrillung.

Wie Sie sehen können, sind alle acht Leiter mit einer Scherverdrillung verbunden, wodurch die Notwendigkeit entfällt, jeden von ihnen einzeln zu isolieren.

Es bleibt übrig, die Leiter in den Kabelmantel zu füllen. Um es bequemer zu machen, können Sie vor dem Auftanken die Leiter mit einer Rolle Isolierband ziehen.

Es bleibt, den Kabelmantel mit Isolierband zu befestigen, und die Drehverbindung ist fertig.

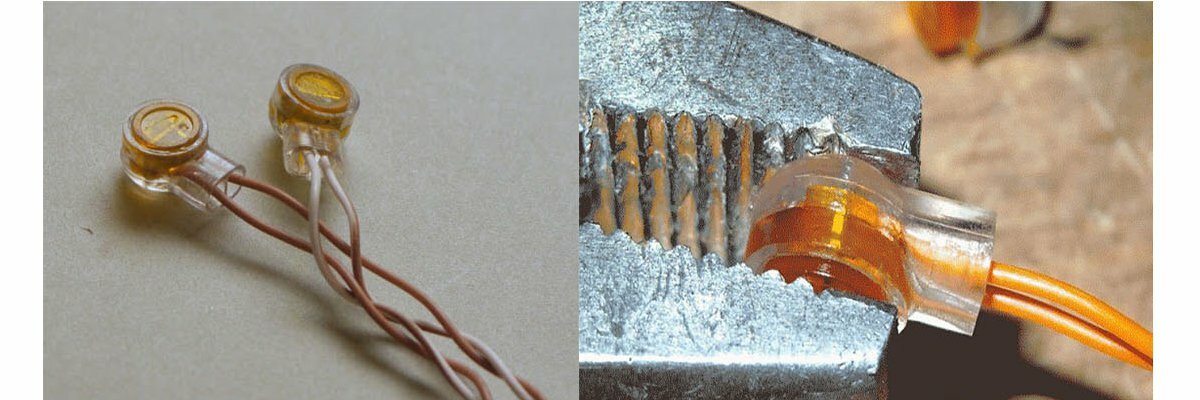

Die Twisted-Pair-Kabelspleißtechnologie wird in einem separaten Artikel „Twisted-Pair-Kabelverlängerung“ behandelt.

Verbindung von Kupferdrähten in beliebiger Kombination durch Löten

Beim Anschließen und Reparieren von Elektrogeräten müssen Drähte mit unterschiedlichen Querschnitten in nahezu beliebiger Kombination verlängert und verbunden werden. Betrachten Sie den Fall der Verbindung zweier Litzenleiter mit unterschiedlichen Querschnitten und Aderzahlen. Ein Draht hat 6 Leiter mit einem Durchmesser von 0,1 mm und der zweite hat 12 Leiter mit einem Durchmesser von 0,3 mm. Solche dünnen Drähte lassen sich mit einer einfachen Drehung nicht zuverlässig verbinden.

Bei einer Verschiebung müssen Sie die Isolierung von den Leitern entfernen. Die Drähte werden mit Lot verzinnt, und dann wird der kleinere Draht um den größeren Draht gewickelt. Es reicht aus, ein paar Umdrehungen zu wickeln. Die Verdrehstelle wird mit Lot gelötet.Wenn Sie eine direkte Verbindung von Drähten erhalten möchten, wird der dünnere Draht gebogen und dann die Verbindungsstelle isoliert.

Mit der gleichen Technik wird eine dünne Litze mit einem einadrigen Draht mit größerem Querschnitt verbunden.

Wie aus der oben beschriebenen Technologie hervorgeht, können beliebige Kupferdrähte beliebiger elektrischer Schaltungen angeschlossen werden. Gleichzeitig sollte man nicht vergessen, dass die zulässige Stromstärke durch den Querschnitt des dünnsten Drahtes bestimmt wird.

Verbinden von elektrischen Drähten durch Löten

Die Verbindung von Kupferdrähten mit hochwertigem Löten ist am zuverlässigsten und steht einem Massivdraht praktisch nicht nach. Alle oben genannten Beispiele für Drahtverdrillungen mit Ausnahme von Aluminium und Lametta, wenn die Leiter vor dem Verdrillen verzinnt und dann mit Lot verlötet werden, sind genauso zuverlässig wie Massivdrähte. Einziger Nachteil ist der Mehraufwand, der sich aber lohnt.

Wenn Sie ein Paar Drähte verbinden müssen und die Leiter beim Verdrillen in unterschiedliche Richtungen gerichtet sein sollten, wird eine etwas andere Art der Verdrillung verwendet.

Durch das Spleißen von zwei Doppeldrahtpaaren auf die unten beschriebene Weise ist es möglich, eine kompakte und schöne Verbindung zu erhalten, indem sowohl eindrähtige als auch verseilte Leiterpaare verdrillt werden. Diese Verdrillmethode kann beispielsweise erfolgreich angewendet werden, wenn gebrochene Drähte in einer Wand gespleißt werden, ein Draht verlängert wird, wenn eine Steckdose oder ein Schalter von einer Stelle an der Wand zu einer anderen versetzt wird, wenn die Länge des Tragkabels repariert oder verlängert wird.

Um eine zuverlässige und schöne Verbindung zu erhalten, müssen die Längen der Leiterenden um 2-3 cm verschoben werden.

Entfernen Sie die Isolierung von den Enden der Drähte.

Führen Sie eine paarweise Verdrillung der Leiter durch.Bei dieser Art der Verdrillung genügen zwei Windungen für eine einadrige Leitung und fünf für eine Litze.

Wenn Sie die Drehung unter Putz oder an einer anderen unzugänglichen Stelle verstecken möchten, muss die Drehung gelötet werden. Nach dem Löten müssen Sie mit Sandpapier über das Lot gehen, um alle scharfen Löteiszapfen zu entfernen, die die Isolierung durchbohren und herausragen können. Sie können auf das Löten verzichten, wenn Sie Zugang zur Verbindung haben und ein geringer Strom durch die Leiter fließt, aber die Haltbarkeit der Verbindung ohne Löten wird viel geringer sein.

Durch die Verschiebung der Verdrillungspunkte ist es nicht erforderlich, jede der Verbindungen separat zu isolieren. Wir befestigen auf beiden Seiten entlang der Leiter entlang eines Streifens Isolierband. Abschließend müssen Sie drei weitere Schichten Isolierband aufwickeln. Gemäß den Anforderungen der Electrical Safety Rules müssen mindestens drei Schichten vorhanden sein.

Auf die oben beschriebene Weise gespleißte und gelötete Drähte können sicher in die Wand gelegt und oben verputzt werden. Vor dem Verlegen ist es wünschenswert, die Verbindung mit einem Vinylchloridschlauch zu schützen, der zuvor an einem der Drahtpaare angebracht wurde. Ich habe dies mehrmals getan, und die Zuverlässigkeit wurde durch die Zeit bestätigt.

Anschlussdrähte in Anschlussdosen

Als ich in eine 1958 erbaute Wohnung einzog und anfing, Reparaturen vorzunehmen, begegnete ich sofort dem Blitzen von Glühbirnen im Takt mit Hammerschlägen an den Wänden. Es war eine Hauptaufgabe der Reparatur, Revision von Anschlusskästen. Das Öffnen zeigte das Vorhandensein eines schlechten Kontakts in den Verdrillungen der Kupferdrähte. Um den Kontakt wiederherzustellen, mussten die Verdrillungen getrennt, die Enden der Drähte mit Sandpapier gereinigt und erneut verdrillt werden.

Beim Versuch, die Verbindung zu trennen, stieß ich auf ein scheinbar unüberwindbares Hindernis.Die Enden der Drähte brachen sogar ohne Anstrengung ab. Kupfer verlor mit der Zeit seine Elastizität und wurde spröde. Beim Abisolieren der Ader wurde die Isolierung offensichtlich mit einer Messerklinge im Kreis geschnitten und Kerben angebracht. An diesen Stellen brach der Draht ab. Durch Temperaturschwankungen gehärtetes Kupfer.

Um die Elastizität von Kupfer wiederherzustellen, können Sie es im Gegensatz zu Eisenmetallen auf Rot erhitzen und schnell abkühlen. Aber für diesen Fall ist ein solcher Ansatz nicht akzeptabel. Die Enden der Drähte waren nicht länger als 4 cm, es gab keine Wahl für die Verbindung. Nur löten.

Ich habe die Drähte mit einem Lötkolben abisoliert, die Isolierung geschmolzen, mit Lötzinn verzinnt, mit verzinntem Kupferdraht in Gruppen gebunden und mit einem 60-Watt-Lötkolben mit Lötzinn gefüllt. Es stellt sich sofort die Frage, wie die Drähte in der Anschlussdose verlötet werden, wenn die Verkabelung stromlos ist? Die Antwort ist einfach, mit einem batteriebetriebenen Lötkolben.

Also habe ich die Verbindungen in allen Anschlussdosen aktualisiert und jeweils nicht mehr als 1 Stunde dafür aufgewendet. Ich bin voll und ganz von der Zuverlässigkeit der hergestellten Verbindungen überzeugt, und dies wurde durch die 18 Jahre, die seitdem vergangen sind, bestätigt. Hier ist ein Foto von einer meiner Boxen.

Beim Nivellieren der Wände mit Rotband im Flur und dem Einbau einer Spanndecke wurden die Anschlussdosen zum Hindernis. Ich musste sie alle öffnen, und die Zuverlässigkeit der Lötstelle wurde bestätigt, sie waren in einwandfreiem Zustand. Also bin ich mutig.

Die derzeit praktizierten Verbindungen mit Hilfe einer Wago-Flachfederklemmleiste reduzieren den Zeitaufwand für Installationsarbeiten erheblich, sind jedoch in der Zuverlässigkeit Lötverbindungen weit unterlegen. Und für den Fall Mangel an federbelasteten Kontakten im Block und Verbindungen in Hochstromkreisen völlig unzuverlässig machen.

So crimpen Sie Twisted Pair schnell

Wenn Sie dringend ein Patchkabel herstellen müssen, aber nicht wissen, in welcher Reihenfolge Sie es platzieren sollen verdrillte Adernpaare, aber es ist kein Internet zur Hand und es gibt niemanden zu fragen - es gibt eine einfache Option:

1. Wir nehmen jede für Sie passende Kernfolge
2. Crimpen des ersten Steckers
3. Wir nehmen genau die gleiche Abfolge von Kernen aus Absatz 1
4. Crimpen des zweiten Steckers
5. Bereit!

Beachten Sie, dass dies ein völlig falscher Ansatz ist. Dies sollte nur in sehr extremen Fällen erfolgen. Diese. Wenn Sie zwei gängige Crimpschemata vergessen / nicht kennen, gibt es niemanden, den Sie fragen / herausfinden können, und eine funktionierende Verbindung ist sehr wichtig.

Sobald das Netzwerk zu arbeiten begann, ging das Internet hoch - wir gehen zu dieser Seite und komprimieren das Netzwerkkabel erneut gemäß den obigen Schemata!

Verfahren zum Crimpen mit einer Crimpzange

Zuerst müssen Sie die äußere Isolationsschicht um etwa 2,5–3 cm abziehen, für solche Manipulationen gibt es spezielle Aussparungen an der Crimper. In diesem Fall müssen Sie sehr vorsichtig sein, um die Isolierung der verdrillten Doppeladern nicht zu beschädigen.

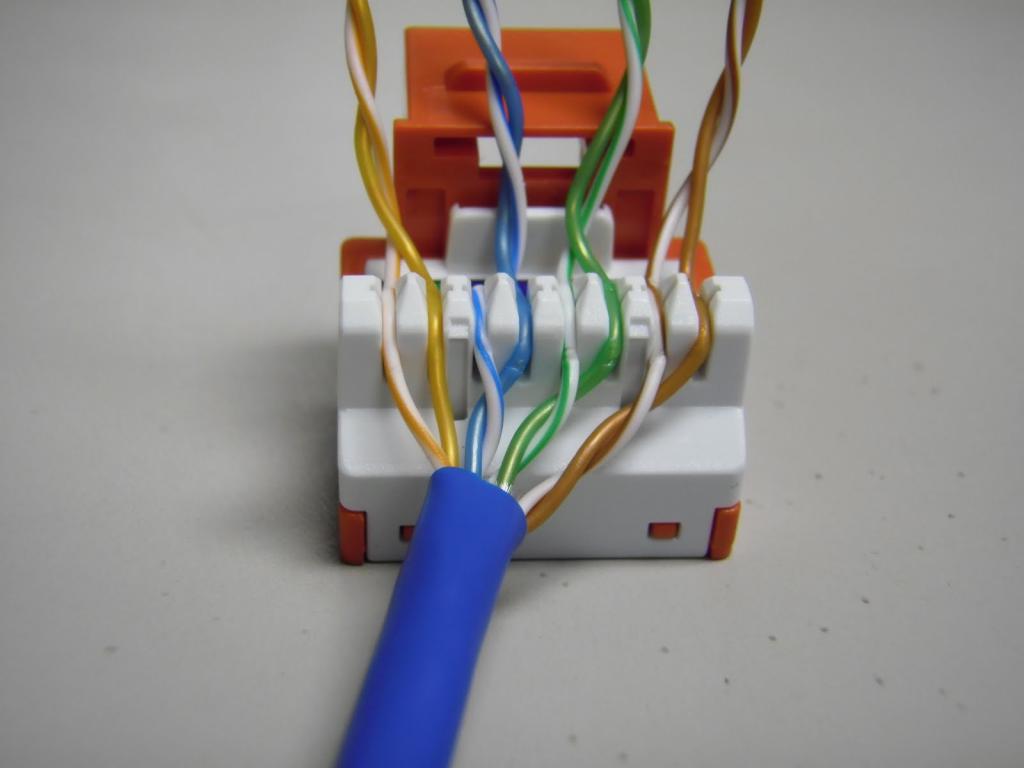

Danach müssen Sie die Kerne sorgfältig begradigen, in der gewünschten Reihenfolge anordnen und so schneiden, dass Sie eine glatte senkrechte Kante erhalten. Bringen Sie als nächstes entlang der Rillen im Stecker die Adern nach innen, so dass sie in die Kontakte des Steckers eintreten. Die äußere Isolierung des Drahtes muss auch nach innen gehen. Andernfalls hält der Stecker nach mehreren Biegungen nicht stand und die Drähte brechen.

Danach ist es bereits möglich, den Draht und die zweite Befestigungsstelle mit einer Crimpzange zu crimpen, auf der sich eine spezielle Nut für den 8P-Netzwerkdraht befindet. Bei ausreichender Crimpung durchstoßen die Kontakte die Aderisolation. Eine solche Aktion hat zwei Funktionen - ein starker Kontakt und eine zusätzliche Fixierung werden erzeugt.

Solange die Anweisungen genau befolgt werden, funktioniert der Twisted-Pair-Stecker wie vorgesehen. Wenn etwas schief gelaufen ist, die Farben der Adern vertauscht wurden etc., wird für diesen Fall der oben erwähnte Steckervorrat benötigt.
