Wie man einen Deflektor am Schornstein eines Heizkessels selbstständig herstellt und installiert

Mit eigenen Händen einen Funkenfänger herstellen

Wir haben bereits herausgefunden, dass das Design des Funkenfängers einfach ist, das Gerät sieht oft aus wie eine Abdeckung, die auf den Schornstein gelegt wird.

Funkenfänger in Form einer Schornsteinkappe

Es ist nicht schwierig, ein Produkt zu kaufen, aber es wird noch einfacher und billiger, mit Ihren eigenen Händen einen Funkenfänger für einen Schornstein herzustellen. Diese Option wird für kurze Zeit empfohlen, da sie nicht sehr komfortabel zu bedienen ist und folgende Nachteile hat:

1. Schmutz und Ruß setzen sich schnell auf dem Gitter ab. Dies wirkt sich letztendlich auf einen guten Zug und die Entfernung von Gasen aus dem Schornstein aus.
2. Falsch berechneter Abstand zwischen Zellen. Dieses Design hält Funken nicht gut, die leicht aus dem Rohr fliegen können.Gleichzeitig führt eine zu kleine Masche zu Verstopfungen.

Funkenfänger in Form eines Rohres mit Löchern

Eine weitere Option, die nicht schwer selbst durchzuführen ist (im Bild).

Es sieht aus wie ein Rohr mit gebohrten Löchern. Sie können es kaufen oder selbst herstellen. Wählen Sie ein Rohr, das etwas größer als der Schornstein ist. Löcher werden darin gebohrt, ein Regenschirm wird mit Versöhnung befestigt. Dann wird dieses ganze Produkt mit Nieten am Schornstein befestigt. Diese Option sieht ziemlich einfach aus, aber das Problem liegt in der Anzahl und Größe der Löcher. Falsch gebohrte Löcher können die Bodenhaftung verringern. Wenn Sie also das Design selbst erstellen, führen Sie die erforderlichen Berechnungen durch oder gehen Sie empirisch vor. Denken Sie daran, dass letzteres mehr Zeit und Mühe erfordert.

Hier ist ein weiteres Foto von diesem Produkt.

Funkenfänger aus Mesh-Schornstein

In diesem Fall ist es notwendig, die Wahl der Gittergröße verantwortungsbewusst anzugehen, um ähnliche Probleme wie im obigen Modell zu beseitigen. Dieses Produkt muss auch mehr als einmal entfernt und gereinigt werden, da die Löcher mit Schmutz verstopft werden.

Wenn Sie sich nicht ständig mit der Reinigung beschäftigen möchten, können Sie einen kuppelförmigen Funkenfänger einsetzen. Darin wird die Größe der Rasterzellen verändert.

Es schließt jedoch die mit dem Eindringen von Schmutz in den Ofen verbundenen Probleme nicht aus, da dieses Modell keinen Regenschirm hat.

Beliebte Modelle

Betrachten Sie nun haltbarere Optionen. Im Bild - die beste Option in Bezug auf die Funktionalität. Es ist kostengünstig und es ist nicht schwierig, es selbst zu tun, wenn Sie über die Fähigkeiten eines Schlossers verfügen.

Schornstein-Funkenfänger mit Netz und Schirm

Der Sockel besteht aus verzinktem Stahl mit einer Dicke von 0,6 bis 1 mm. Es ist nicht notwendig, ein sehr dünnes zu wählen, obwohl es einfacher ist, damit zu arbeiten.Wir brauchen Verlässlichkeit. Das Netz kann aus Stangen geschweißt werden, es ist jedoch besser, fertige Produkte aus Edelstahl zu kaufen. Die Kosten werden nicht viel höher sein, aber es wird im Vergleich zu Riegeln viel einfacher zu arbeiten sein. Nehmen Sie Zellen mit einer Größe von 3 bis 5 mm. Nehmen Sie eine Schleifmaschine, eine Metallschere und einen Bohrer mit, um Löcher für Befestigungselemente zu bohren. Da das Metall gebogen werden muss, müssen Sie eine Werkbank mit einer Metallecke oder einem Teil eines flachen Kanals / einer Ecke vorbereiten.

Für diejenigen, die wenig Erfahrung haben, wird empfohlen, es mit einem Kartonzuschnitt zu versuchen. Sie können die Feinheiten dieses Prozesses lernen: wo man ein Loch macht, wo man sich biegt. Überprüfen Sie das Berechnungsdiagramm.

Abmessungen des Funkenfängers

Denken Sie an die Notwendigkeit, den Brandschutz einzuhalten, insbesondere wenn Sie ein Holzgebäude haben, das mit Holz beheizt wird. Der Funkenfänger ist ein wichtiger Bestandteil des Rauchabzugssystems, sodass Sie sich beim Heizen des Ofens keine Sorgen über das Auftreten eines Brandes machen müssen.

Häufige Montagefehler

Wenn das koaxiale Schornsteinrohr von einem Nichtfachmann installiert wird, besteht die Gefahr, dass die Technologie verletzt wird, und eine unsachgemäße Installation führt zu Problemen beim Betrieb des Kessels und des Schornsteins. Es wird empfohlen, den gesamten Arbeitskomplex lizenzierten Spezialisten anzuvertrauen.

Zu den häufigsten Fehlern gehören:

Falsche Berechnungen der zulässigen Rohrlänge. Je länger der Kanal ist, durch den sich die Rauchgase bewegen, desto mehr kühlen sie ab und das bereits am Austritt kann die einströmende Luft nicht erwärmen. Gleichzeitig nimmt die Kondensatmenge zu und an frostigen Tagen gefriert es an den Wänden des Kopfes und bildet Eiszapfen. Dies führt zu einer Abnahme der Traktion, einer Verschlechterung des Betriebs des Kessels und kann dazu führen Kohlenmonoxid im Zimmerwenn der Auslass des Rohrs vollständig verstopft ist.
Unzureichende Neigung eines langen horizontalen Rohrs. Wenn das Gefälle zum Kondensatsammler an einer langen Leitung nicht ausreicht, ist die Gefahr des Einfrierens am Kopf höher.
Fehlen eines Kondensatsammlers an einem langen horizontalen oder vertikalen Rohr

Wenn der Schornstein, der durch die Wand führt, kurz ist, haben die Rauchgase keine Zeit, sich ausreichend abzukühlen, um Feuchtigkeit zu kondensieren, und wenn das Rohr lang ist, ist es wichtig, die Installation eines T-Stücks mit einem Feuchtigkeitssammler vorzusehen, andernfalls gelangt in die Brennkammer des Kessels und verringert die Effizienz des Geräts.
Nichteinhaltung der Brandschutznormen bei der Installation eines Schornsteins durch Holzkonstruktionen. Der Rohrkopf darf nicht näher als 60 liegen cm von der Holzwand.
Fehlender Eisschutz, Windschutzblende am waagerechten Schornstein.

Ein koaxialer Schornstein für wandmontierte Gaskessel gewährleistet einen optimalen Betrieb der Heizeinheit und hält nur dann lange, wenn er richtig installiert wird, wobei nur Standardsystemelemente und spezielle Schutzausrüstung verwendet werden.

Ähnliches Video:

Wozu dient ein Deflektor? Funktionale Merkmale

Wenn der Wind weht von unten unten, unter der Kappe der Struktur, bilden sich einige Turbulenzen, die eine Verlangsamung der Rauchfreisetzung verursachen (dies ist ein unbedeutender, aber immer noch ein Nachteil der betreffenden Produkte).Aber auch hier gibt es einen Ausweg, nämlich die Lösung eines solchen Problems - die Einrichtung eines umgekehrten Kegels unter dem Schirm des Geräts selbst.

Schornsteinabweiser sind recht einfach in der Konstruktion und im Funktionsprinzip des Geräts, aber gleichzeitig kann ihre Effizienz zweifellos als hoch bezeichnet werden. Jedes Gerät, und Deflektoren sind keine Ausnahme, hat einige Nachteile, aber wenn Sie eine allgemeine Analyse aller verfügbaren Eigenschaften und Fähigkeiten dieses Geräts durchführen, haben die Vor- und Vorteile eindeutig Vorteile gegenüber den Minus- und Nachteilen.

Deflektor (übersetzt aus dem Englischen. "Reflektor") - eine am Kopf installierte Rohrstruktur zum Schutz des oberen Teils des Schornsteins.

Das Vorhandensein eines solchen Geräts trägt dazu bei, die Effizienz von Heizgeräten um bis zu 20% zu steigern.

Neben dem Hauptzweck - der Entrauchung - erfüllt das Gerät eine Reihe wichtiger Funktionen:

• Traktionsausrichtung. Eine gute Traktion sichert die Sauerstoffzufuhr, was zur Einsparung von Brennmaterial führt – es verbrennt schneller und vollständig im Wärmeerzeuger.
• Funken löschen. Die Bildung von Funken erfolgt durch eine Erhöhung der Verbrennungstemperatur des Brennstoffs und durch Zug in der Schornsteinstruktur, was zu einem Brand führen kann. Das Gerät bietet ein sicheres Ausbrennen von Funken.
• Schutz vor den negativen Auswirkungen von Niederschlägen. Ein solches Gerät schützt den Rauchkanal zuverlässig vor Regen, Schnee, Hagel und starkem Wind. Dies trägt zum effizienten und unterbrechungsfreien Betrieb von Heizgeräten auch bei schlechtem Wetter bei.

Sehen wir uns nun an, was möglich ist und wie Sie selbst einen Deflektor am Schornstein herstellen können.Der einfachste Weg zu beginnen ist mit einem unvollkommenen Schirmdeflektor; seine Möglichkeiten sind viel größer, als es scheinen mag, und es erfordert ein wenig Material und nicht sehr komplizierte Arbeit.

Unter den klimatischen Bedingungen der Russischen Föderation erweist sich meistens ein Deflektorschirm auf einem Schornstein als ausreichend, zumal auch durch sein Verschulden kein Abfall festgestellt wurde. Aber - wenn der Schornsteinschirm richtig gemacht ist. Der häufigste Fehler besteht darin, die Kappe auf den Gestellen zu hoch anzuheben. Es wird nicht helfen, 100% des ursprünglichen Schubs zurückzugeben, aber die Wahrscheinlichkeit, dass in das Rohr geblasen wird, steigt dramatisch an.

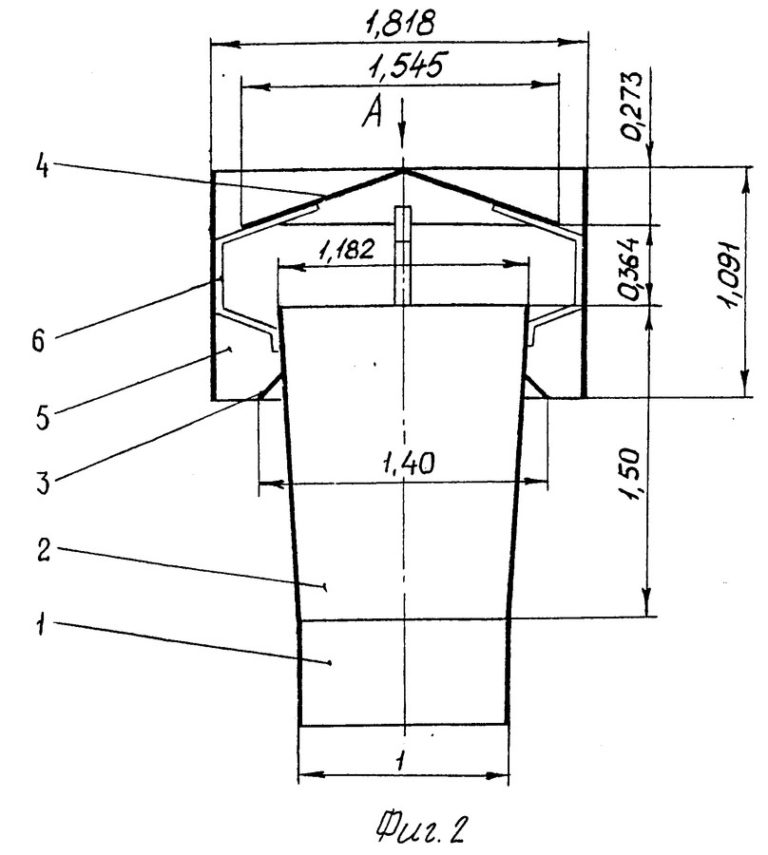

Die richtigen Abmessungen des Umlenkschirms am Schornstein sind links in Abb. Bei Rohren mit einem Abstand von 100-200 mm nehmen sie proportional ab, und dann erhöht sich der Wert von H1 für Rohre von 150-200 mm um das 1,3-fache und für Rohre von 100-150 mm um das 1,6-fache.

Abmessungen der Deflektoren-Schirme für Schornstein und Lüftung.

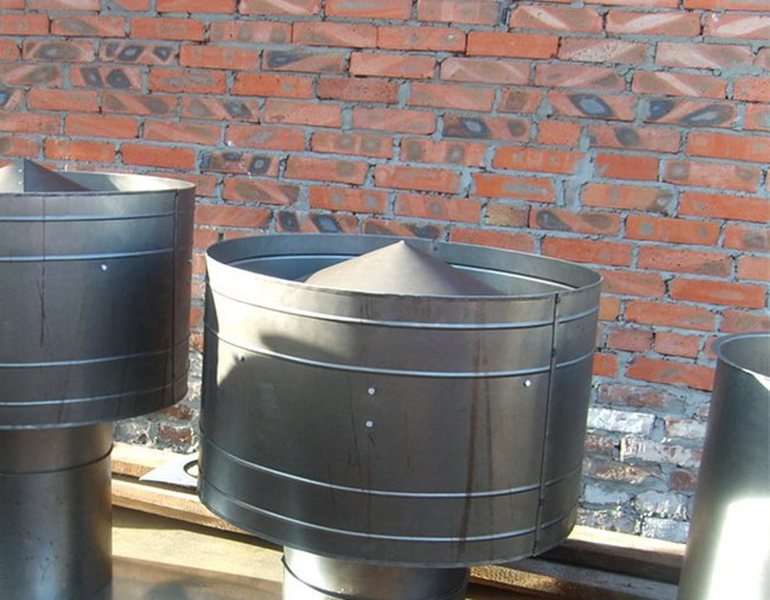

Rechts in Abb. Die Abmessungen des nicht geblasenen Deflektorschirms sind angegeben, aber unter den Bedingungen der Russischen Föderation ist es besser, diesen auf das Belüftungsrohr der natürlichen Belüftung zu setzen, weil das gitter ist schnell mit ruß oder rauchgaskondensat bewachsen, dann haftet staub sehr gut daran.

Modifikationen des Deflektorschirms am Schornstein und Lüftungsrohr

Ein 3-stöckiger Schirm für ein Lüftungsrohr (Pos. 3) friert weniger ein und verstopft weniger als ein Schirm mit Netz. Bei Rohren von 130-200 mm ändern sich die Abmessungen proportional. Und schließlich wird der Kiryushkin-Deflektor (Pos. 3; alle Kegel - Grigorovich) hauptsächlich als aktiv-passiver verwendet - ein Rauchabzug mit geringer Leistung für 12 V 100-200 mA wird unter einem kleinen Kegel platziert.

Bevor wir uns einem aerodynamisch offenen Deflektor annehmen, sehen wir uns an, wie der fortschrittlichste TsAGI-Deflektor für ein Privathaus modifiziert wird. Sein ursprüngliches Design wurde hauptsächlich für Industrieanlagen und dann für Mehrfamilienhäuser entworfen.

TsAGI Deflektormodifikationen für Schornsteine ​​​​und Lüftungsrohre

Und rechts in Abb. - Abmessungen des TsAGI-Lüftungsdeflektors. Es kann von passiv in passiv-aktiv umgewandelt werden, indem die Hülle mit Patt des Schwarzschmiedes oder einer anderen Farbe gestrichen wird, die die Wärmestrahlung der Erde und der das Haus umgebenden Objekte gut absorbiert. Ventilatoren in den Lüftungsöffnungen des Hauslüftungssystems müssen natürlich belassen werden, aber sie müssen gelegentlich eingeschaltet werden. Wie man einen TsAGI-Deflektor mit eigenen Händen herstellt, siehe Video

Montage der Deflektor-Wetterfahne

Die Installation einer Sonde mit einem winddichten Element erfolgt nach einem bestimmten Algorithmus.

Die Operation wird wie folgt durchgeführt:

1. Im Inneren des Rauchkanals sind die oberen und unteren Lager auf zwei Ebenen verstärkt. Außerdem müssen Sie die vertikale Achse fixieren.
2. Auf einer vertikalen Achse sind ein halbzylindrischer Schirm, ein Dach und ein Wetterfahnentuch angeordnet.

Das Funktionsprinzip der Deflektor-Wetterfahne ist ziemlich eigenartig. Nach Änderung der Windrichtung beginnt sich die Wetterfahne zu drehen. Ein Vorhang bewegt sich mit und verschließt den Kanal vor den Auswirkungen des Windes. Daher beginnt der Rauch an der Leeseite des Schornsteins auszutreten.

Empfangswindströmungen gleiten auf einem halbzylindrischen Schirm und erhöhen die Traktion. Damit sich die Windfahne leicht mit der Plane dreht, ist es notwendig, die Kopflager zu schmieren. In der kalten Jahreszeit ist es auch notwendig, das durch das Auftreten von Kondensat entstehende Eis niederzuschlagen.

Dieser Gerätetyp wird am besten in Regionen mit mildem Klima und nicht zu strengen Wintern eingesetzt. Da es ziemlich schwierig ist, dieses Gerät bei sehr niedrigen Temperaturen zu warten.

Klassifizierung von Deflektoren für Schornsteine

Alle Geräte werden nach mehreren Kriterien in drei große Gruppen eingeteilt.

Bevor Sie eine endgültige Entscheidung treffen, sollten Sie sich mit den bekanntesten Deflektordesigns vertraut machen.

In der Vergleichstabelle werden nur die Modelle aufgeführt, die bei privaten Entwicklern beliebt sind.

Tisch. Arten von Deflektoren für den Schornstein

Grigorowitschs Mütze	Eine klassische und sehr verbreitete Option, die Bewegungsgeschwindigkeit von Verbrennungsprodukten erhöht sich um etwa 20–25%. Das Gerät besteht aus zwei fast identischen Schirmen, die in geringem Abstand zu einer Struktur verbunden sind. Kann sowohl auf runden als auch auf quadratischen Schornsteinen installiert werden. Konstruktionsbedingt erfolgt eine doppelte Beschleunigung Luftbewegung: in Richtung Einschnürung des Diffusors und zur oberen Umlenkhaube.
TsAGI-Düse	Entwickelt wurde das Modell von Mitarbeitern des Aerohydrodynamischen Zentralinstituts, in der jüngeren Vergangenheit die bekannteste spezialisierte wissenschaftliche Einrichtung. Der Schub wird durch das Anziehen von Winddruck und Druckunterschied in der Höhe verstärkt. Die Düse im Inneren hat ein zusätzliches Sieb, in dem ein herkömmlicher Deflektor installiert ist. Die TsAGI-Düse eliminiert den Effekt des Rückwärtsschubs. Der Nachteil ist, dass unter bestimmten klimatischen Bedingungen im Winter Frost an den Wänden auftreten kann, was die Parameter des Schornsteinzugs verschlechtert.
Kappe Astato	Das Produkt wurde von Spezialisten der französischen Firma Astato entwickelt.Es besteht aus einem statischen und einem dynamischen Teil, der bei Schornsteinen selten verwendet wird. Denn die extrem schwierigen Einsatzbedingungen des Ventilators stellen hohe Anforderungen an Zuverlässigkeit und Sicherheit. Solche Ventilatoren erhöhen die Gesamtkosten für die Installation von Schornsteinrohren erheblich.
Turbo-Deflektoren	Ziemlich komplexe Geräte, bestehend aus einem rotierenden Turbinenkopf und einem festen Körper. Durch die Rotation der Schaufeln unter der Haube des Geräts sinkt der Druck, der Rauch aus dem Schornstein wird effizienter abgesaugt. Moderne Lager lassen die Turbine bereits bei einer Windgeschwindigkeit von 0,5 m/s rotieren, was die Leistung der Schornsteine ​​deutlich verbessert. Turbo-Deflektoren sind 2- bis 4-mal effizienter als statische Modelle und haben ein attraktives Aussehen.
Drehbare Hauben	Die Schutzvisiere sind über ein beidseitig geschlossenes Lager mit dem Kaminrohr verbunden. Das Vordach hat eine gebogene Geometrie und überdeckt in der Ausladung den Kaminabschnitt vollständig. Auf der Haube ist eine Wetterfahne installiert, die die Struktur je nach Windrichtung dreht. Luftströme passieren spezielle Schlitze und steigen auf. Eine solche Bewegung bewirkt einen Druckabfall und eine Erhöhung des natürlichen Zugs der Abgase aus dem Schornstein.
H-förmiges Modul	Es wird am häufigsten an Industrieschornsteinen montiert. Das Hauptmerkmal ist die Fähigkeit, mit starken Windböen zu arbeiten. Außerdem wird die Möglichkeit einer Schubumkehr vollständig eliminiert.

Der Kapitän sollte nach sorgfältiger Analyse aller Faktoren einen geeigneten Deflektor auswählen. Es muss jedoch bedacht werden, dass eine sehr starke Traktion nicht nur positive, sondern auch negative Seiten hat. Was für?

1. Die Luftbewegung ist so schnell, dass der Docht erlischt. Dieses Problem tritt häufig bei Gasheizkesseln auf. Moderne Modelle haben eine automatische Zündung mit einem elektrischen Funken. Es funktioniert ständig, was den Benutzern Unannehmlichkeiten bereitet. Kessel veralteter Bauart sind nicht mit solchen Geräten ausgestattet, sie müssen manuell gestartet werden.

   Bei zu starkem Zug brennt die Flamme im Kessel ständig aus

2. Starker Luftzug verringert die Effizienz des Heizkessels. Heiße Verbrennungsprodukte für einen kurzen Kontakt mit dem Wärmetauscher haben keine Zeit, ihm die maximale Menge an Wärmeenergie zuzuführen. Ein erheblicher Teil davon wird durch den Schornstein abgeführt, was die Kosten der finanziellen Mittel für die Instandhaltung des Gebäudes im Winter erhöht.

   Starker Luftzug verringert die Effizienz des Kessels erheblich, wodurch die Heizkosten steigen

3. Der starke Schornsteinzug verursacht einen erhöhten Zustrom kalter Außenluft. Infolgedessen verschlechtert sich der Komfort des Aufenthalts in den Räumlichkeiten, die Temperatur sinkt, die Leistung der Kessel muss erhöht werden. Und dies spiegelt sich unter Berücksichtigung der aktuellen Kosten der Energieträger in der finanziellen Situation der Nutzer wider.

   Verfahren zur Überprüfung des Vorhandenseins und der Stärke von Zug im Schornstein

Montage

Um eine Rotationsturbine zu installieren, sind keine ernsthaften Kenntnisse oder Fähigkeiten erforderlich. Das Produkt ist klein in Größe und Gewicht. Es kann nur von einer Person installiert werden. Im Durchschnitt benötigen Sie zwei Stunden, um einen Turbo Deflektor zu montieren. Die Installation des Produkts erfolgt am höchsten Punkt des Daches und entlang des Firsts. Der Abstand zu anderen Umlenkern muss mindestens vier Meter betragen.

Denken Sie daran, dass das Temperaturniveau im Kanal nicht mehr als hundert Grad betragen sollte. Um Gase mit hohen Temperaturen zu entfernen, müssen Sie spezielle Düsen verwenden.

Ein Beispiel für die Installation eines Deflektors an einem Teil der Entlüftung. Kanäle mit Übergang

Rotationsturbinen können von Hand erstellt werden. Dazu benötigen Sie eine Gerätezeichnung. Um ein Gerät zu erstellen, müssen Sie nicht über ernsthafte Fähigkeiten und Kenntnisse verfügen. Das Gerät ist auch käuflich zu erwerben. Es gibt viele Unternehmen, die ihre Produkte auf dem Markt anbieten. Studieren Sie den Markt genau, bevor Sie kaufen. Denken Sie daran, dass jeder Hersteller behauptet, dass seine Produkte die besten sind. Dies ist bei weitem nicht immer der Fall.

Video

Eigenschaften beliebter Deflektormodelle

Heutzutage können Sie für eine Heizung verschiedene Arten von Deflektoren auswählen, daher möchte ich die Klassifizierung und Merkmale der einzelnen Typen eines solchen Geräts berücksichtigen. Deflektoren gibt es in verschiedenen Formen, nämlich flach, halbkreisförmig, mit Deckel, mit Satteldach.

Die Installation der ersten Option erfolgt in der Regel an Gebäuden, die im Jugendstil erbaut wurden. Wenn es sich um typische moderne Häuser handelt, werden am häufigsten halbkreisförmige Deflektormodelle verwendet.

Für den Fall, dass eine Person in einem solchen Gebiet und unter solchen Bedingungen lebt, dass starke Niederschläge beobachtet werden während des ganzen Jahres, und besonders viel Schnee im Winter, verwenden Sie am besten einen Satteldachabweiser.

Jetzt können Sie sich die Frage dazu stellen. Aus welchen Materialien werden Schornsteinabweiser am häufigsten hergestellt? In der Regel bestehen die meisten dieser Geräte aus verzinktem Eisen oder Kupfer.

Obwohl es derzeit eine Tendenz gibt, dass Sie immer häufiger Proben sehen können, die aus einem hitzebeständigen Polymer hergestellt und mit hochwertigem Emaille bedeckt sind, das gegen viele mögliche schädliche Faktoren beständig ist. Wenn der Abluftkanal für den Kessel so konstruiert ist, dass kein direkter Kontakt mit heißer Luft besteht, kann durchaus auch eine Kappe aus gewöhnlichem Kunststoff verwendet werden.

Auf dem heimischen Markt sind die beliebtesten und gebräuchlichsten:

• "Rauchzahn";
• "Stern Shenard";
• Deflektorstufen mit einem Drehmechanismus;
• "Grigorovichs Gerät".

Zunächst müssen Sie sich für das Material entscheiden, das Sie verwenden möchten. Edelstahl oder Eisen ist am besten, ebenso wie Kupfer. Diese Metalle sind ziemlich widerstandsfähig gegen alle Arten von Wetterbedingungen, insbesondere gegen Niederschläge und plötzliche Temperaturänderungen.

So sieht der Schornsteinabweiser aus

Bei der Berechnung ist zu beachten, dass die Höhe eines solchen Geräts ungefähr 1,5 - 1,8 des gesamten Innendurchmessers des Rohrs und die Breite ungefähr 1,9 betragen sollte.

Nachdem die Berechnung durchgeführt wurde, können Sie direkt zur Installation übergehen, die aus folgenden Schritten besteht:

1. Ein Scan der Hauptelemente wird mit einem Marker oder Filzstift auf gewöhnlichem Karton gezeichnet;
2. Das Muster wird auf das Metall verschoben, wonach die erforderlichen Details ausgeschnitten werden.
3. Alle Elemente sind miteinander verbunden. Zu diesem Zweck können Sie entweder Schweißen oder einige Befestigungselemente verwenden.
4. Eine spezielle Halterung besteht aus Metall, die erforderlich ist, um die Kappe selbst direkt auf der Oberfläche des Kanals zu installieren.
5. Am Ende wird eine Kappe montiert.

Deflektormodelle unterscheiden sich sowohl in der Größe als auch in der Windempfindlichkeit.Die beliebtesten Modelle sind TsAGI, Khanzhenkov, Volpert-Grigorovich, "Smoke Tooth", "Hood" alias "Net", "Shenard". Das erste dieser Modelle wurde am Institut für Aerodynamik entwickelt. Schukowski.

TsAGI wird häufiger in Lüftungssystemen verwendet, da beim Reinigen des Geräts von Ruß Schwierigkeiten auftreten. Das zweite Modell ist im Wesentlichen das gleiche TsAGI, aber vom Erfinder etwas verbessert. Tatsächlich handelt es sich um einen zusätzlichen Zylinder um ein Rohr mit Schirmabdeckung, der für eine bestimmte Strecke in den Zylinder eingetaucht ist.

Als Schornsteinzugbeschleuniger hat sich der Volpert-Grigorovich Deflektor bestens bewährt. Es funktioniert effektiv in Gebieten mit vorherrschenden schwachen Winden. Das Design umfasst 2 Zylinder - der untere mit zwei Auslassrohren und der obere mit einer Abdeckung. Der „Rauchzahn“ wird in einer eigens dafür vorgesehenen Tür im Schornstein montiert. Aufgrund der Tatsache, dass das Design 2 Griffe enthält, können Sie den Luftstrom einstellen.

Abdeckungen für Schornsteine ​​werden in einer Vielzahl von Formen hergestellt. Manchmal sind sie mit hitzebeständigem Email überzogen. Einzelne Exemplare sehen sehr dekorativ aus

Der Deflektor "Hood" hat ein drehbares Design. Es besteht aus einer halbkreisförmigen, wannenförmigen Luftfalle, die auf einer im Rohr montierten Drehstange montiert ist. Die Erhöhung der Traktionskraft durch den Einbau einer Windabweiser-Wetterfahne erfolgt aufgrund von Turbulenzen, die bei Windlast auftreten.

Grigorovich-Deflektor

Ein weiteres bewährtes Design ist der Grigorovich-Deflektor, der an runden Schornsteinen installiert wird, um den Luftzug zu stabilisieren. Der Grigorovich-Deflektor besteht aus mehreren Teilen:

• Deflektor in Form eines Kegelstumpfes;
• eine Kappe, die das Rohr vor Niederschlag schützt;
• Reverse Cone, der einen Bereich mit reduziertem Druck unter der Kappe erzeugt und die Traktion verbessert.

Sie können einen Grigorovich-Deflektor aus den gleichen Materialien wie die oben genannten Modelle herstellen, die Technologie für ihre Herstellung ist im Allgemeinen ähnlich. Die Abmessungen werden basierend auf dem Durchmesser des Rohrs bestimmt. Es wird zugrunde gelegt und mit den Koeffizienten die restlichen Dimensionen berechnet:

• Der Durchmesser des kegelförmigen Diffusors im unteren Teil beträgt 2d, im oberen Teil 1,5d, die Höhe des Kegelstumpfes 1,5d.
• Die kegelförmige Schirmkappe und Rückschlagkappe haben einen Durchmesser von 2d und eine Höhe von 0,25d.
• Der Abstand von der Oberkante der Rücklaufkappe bis zur Oberkante des Diffusors beträgt ebenfalls 0,25d.
• Der Abstand von der Oberkante des Rohres bis zur Unterkante des Diffusors beträgt 0,15-0,2d.

Die letzten beiden Größen sind mit Halterungen in der erforderlichen Höhe versehen, die aus Blechschrott hergestellt und mit Nieten, Bolzen oder durch Schweißen befestigt werden.

Fertigungs- und Installationstechnik:

1. Gemäß den berechneten Abmessungen wird eine Skizze angefertigt, auf Blech übertragen und die Elemente mit einer Metallschere geschnitten.
2. Die Kegel werden auf einem Dorn gebogen und die Kanten mit Nieten oder durch Biegen befestigt. Verbinden Sie den Schirm und den Umkehrkegel auf die gleiche Weise.
3. Mit Hilfe von Klammern werden die Teile unter Einhaltung der berechneten Abstände aneinander befestigt.
4. Bringen Sie den Deflektor am Rohr an. Um die Installation zu erleichtern, kann der Deflektor mit einem unteren Zylinder ausgestattet werden, dessen Durchmesser es ermöglicht, ihn auf das Rohr zu schieben.

Die Lebensdauer einer Kappe oder eines Deflektors aus Edelstahl beträgt 25 Jahre, aus verzinktem Stahl mindestens 10 Jahre. Um es zu verlängern und der Verzinkung ein attraktives Aussehen zu verleihen, können Sie es mit schwarzer hitzebeständiger Farbe aus der Dose überziehen. In diesem Fall sind Ruß und Ruß auf der Kappe nicht sichtbar.

Installieren Kappe für Schornstein Ganz einfach, und die Vorteile liegen auf der Hand - Sie müssen zu Beginn der Heizperiode keine Zeit mehr damit verbringen, die Rohre von Laub, Flusen und Staub zu reinigen. Niederschlag gelangt nicht in das Rohr, wodurch es ohne Korrosion und Ziegelzerstörung betrieben werden kann. Durch den zusätzlichen Einbau eines Deflektors wird der Luftzug auch bei geringer Rohrhöhe witterungsunabhängig stabil.

Wie man mit eigenen Händen einen TsAGI-Deflektor an einem Schornsteinrohr herstellt

Der Prozess der Entwicklung und Montage des Deflektors zum Auspuffrohr besteht aus vier Phasen: Zeichnen, Erstellen von Rohlingen, Zusammenbau, Installation der Struktur und Befestigung direkt am Schornstein.

notwendige Werkzeuge

Sie benötigen auf jeden Fall:

• ein Blatt dickes Papier zum Zeichnen und Layout;
• Marker zum Markieren;
• Nietmaschine zum Verbinden von Konstruktionselementen;
• Scheren für Metall zum Schneiden von Teilen;
• bohren;
• ein Hammer.

Vergessen Sie vor der Installation des Deflektors nicht das richtige Werkzeug

Entwicklung einer Zeichnung des TsAGI-Deflektormodells

Es gibt einen Algorithmus, wie man einen Deflektor herstellt am Rauchrohr mit seinen eigenen Händen. Es wird empfohlen, den ersten Schritt auf Papier zu machen. Zuerst müssen Sie die Abmessungen des Durchmessers der Düse und der oberen Kappe der Struktur sowie die Höhe des Reflektors berechnen.

Hierfür werden spezielle Formeln verwendet:

• Durchmesser des oberen Teils des Deflektors - 1,25 d;
• Durchmesser des Außenrings - 2d;
• Bauhöhe - 2d + d / 2;
• Ringhöhe - 1,2d;
• Kappendurchmesser - 1,7d;
• der Abstand von der Basis zum Rand des Außenmantels beträgt d/2.

Wobei d der Durchmesser des Schornsteins ist.

Eine Tabelle erleichtert die Aufgabe, die vorgefertigte Berechnungen für Standardgrößen von Metallrohren enthält.

Schornsteindurchmesser, cm	Äußerer Gehäusedurchmesser, cm	Höhe des äußeren Gehäuses, cm	Durchmesser des Diffusorauslasses, cm	Kappendurchmesser, cm	Einbauhöhe des Außengehäuses, cm
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Wenn der Schornstein eine nicht standardmäßige Breite hat, müssen alle Berechnungen unabhängig durchgeführt werden. Wenn Sie jedoch die Formeln kennen, ist es einfach, den Durchmesser des Rohrs zu messen und alle erforderlichen Indikatoren zu bestimmen, um sie beim Erstellen von Zeichnungen zu verwenden.

Wenn die Muster erstellt werden, wird empfohlen, zuerst einen Papierprototyp des zukünftigen Reflektors zusammenzubauen. Auch wenn Sie ein erfahrener Handwerker sind und sicher sind, dass Sie problemlos mit Ihren eigenen Händen einen Deflektor für einen Ofenkamin bauen können, sollten Sie diesen Schritt nicht überspringen, da er Ihnen dabei hilft, mögliche Fehler und Mängel zu erkennen und korrekte Berechnungen oder eine Zeichnung. Erst nachdem Sie das richtige Papierlayout erstellt haben, das bestätigt, dass das Deflektorschema korrekt ist, können Sie mit dem nächsten Schritt fortfahren.

Schritt-für-Schritt-Anleitung

Es gibt eine Arbeitsordnung, die eingehalten werden muss, da Sie sonst die einzelnen Teile des Kaminumlenkers nicht selbst mit Ihren eigenen Händen verbinden können.

Das Verfahren ist wie folgt:

1. Übertragen Sie die Schablone mit Papierrohlingen auf die Oberfläche des Metalls, aus dem Sie einen Reflektor herstellen möchten. Verfolgen Sie sorgfältig die Umrisse der Papierdetails. Dazu können Sie einen Permanentmarker, Spezialkreide und sogar einen einfachen Bleistift verwenden.
2. Schneiden Sie mit einer Metallschere die Rohlinge der erforderlichen strukturellen Details aus.
3. Entlang der gesamten Kontur an den Abschnitten muss das Metall um 5 mm gebogen und vorsichtig mit einem Hammer betreten werden.
4. Rollen Sie das Werkstück in eine Zylinderform, bohren Sie Löcher für Befestigungselemente, damit Sie die Struktur mit Nieten verbinden können. Schweißen ist erlaubt, aber kein Lichtbogenschweißen.Es muss darauf geachtet werden, dass das Metall nicht durchbrennt. Der Abstand zwischen den Hauptbefestigungspunkten kann zwischen 2 und 6 cm gewählt werden, er variiert je nach Größe der fertigen Struktur. Der äußere Zylinder wird auf die gleiche Weise gefaltet und befestigt.
5. Biegen und verbinden Sie die Kanten und machen Sie die restlichen Details: einen Regenschirm und eine Schutzkappe in Form eines Kegels.
6. Aus dem verzinkten Blech müssen Befestigungselemente ausgeschnitten werden - 3-4 Streifen: Breite 6 cm, Länge - bis zu 20 cm Biegen Sie den gesamten Umfang auf beiden Seiten um und gehen Sie mit einem Hammer daran entlang. Von der Innenseite des Regenschirms müssen Befestigungslöcher gebohrt werden, die um 5 cm von der Kante abweichen, 3 Punkte reichen aus. Befestigen Sie danach die Metallstreifen mit Nieten an der Kappe. Dann müssen sie in einem Winkel von 90 Grad gebogen werden.
7. Verbinden Sie den Diffusor und den Konus mit Nieten mit dem Einlassrohr. Nachdem Sie mit Ihren eigenen Händen einen Deflektor für ein rundes Rohr hergestellt haben, können Sie mit der Installation fortfahren.

Auf ähnliche Weise kann auch ein Volper Schornsteinabweiser erstellt werden. Sein Design ist dem TsAGI-Modell sehr ähnlich, aber ganz oben es gibt einige unterschiede. Sie sind auch aus Edelstahl, verzinkt oder Kupfer.

Zeichnungen, wie man mit eigenen Händen einen Deflektor an einem Schornstein herstellt

Die Reihenfolge der Aktionen bei der Herstellung des Geräts ist wie folgt:

1. Wir zeichnen alle Details auf Papier (außerdem ihre hohle Größe), schneiden sie aus und verbinden sie miteinander.
2. Wenn alle Parameter auf dem Papierlayout übereinstimmen, machen wir dasselbe auf dem Blech.
3. Eine Diffusorform wird auf einem Stück Metall ausgeschnitten und zu einem Zylinder gedreht.
4. Um alle Teile des Deflektors zu verbinden, müssen Sie sorgfältig Löcher in die Elemente bohren und Schrauben oder spezielle Nieten verwenden, um eine einzige Struktur zu schaffen.
5. Dann werden eine Kappe, Streifen hergestellt, alle separat hergestellten Teile miteinander verbunden.

Was ist eine Schornsteinabweiser-Videobewertung?

Es ist nicht kompliziert, mit Ihren eigenen Händen einen Deflektor für ein Rohr herzustellen. Die Hauptsache ist, die Montageregeln zu befolgen und die richtige Auswahl aller Konstruktionsparameter nicht zu vergessen.

Arten von Schornsteinen

Rohre werden aus verschiedenen Materialien hergestellt, auf die wir näher eingehen werden.

Backstein

Klassische gemauerte Schornsteine ​​​​für einen Gaskessel sind trotz ihrer vielen Nachteile und ihrer schlechten thermischen Leistung immer noch gefragt. Gleichzeitig erfüllen sie die Hygienestandards und -vorschriften, die besagen:

• Die Pfeife besteht aus Schamottesteinen.

• Für den Bau von Wänden wird eine Lösung aus Ton oder Spezialkleber verwendet.

• Zur Verbesserung des Luftzuges ragt der Schornstein über das Firstniveau hinaus.

Normen regeln die Höhe des Rohres in Bezug auf den Dachfirst, je nach Abstand zwischen ihnen

• Das Mauerwerk sorgt für Dichtigkeit.

• Am Innenloch beträgt die Abweichung nicht mehr als 3 mm pro 1 m.

• Zum Schutz vor Niederschlägen ist am Rohrkopf ein Abweiser angebracht.

Und auch der Schornstein kann ein Mono-Design haben, das aufgrund geringer thermischer Eigenschaften alle 5-7 Jahre repariert wird.

verzinktes Rohr

Ein Sandwich-Gerät ist heute die effektivste Schornsteindesign-Option. Der unbestrittene Vorteil dieser Schornsteine ​​ist ihre Beständigkeit gegen aggressive Umgebungen und verschiedene mechanische Einflüsse.

Das Produkt besteht aus zwei Rohren unterschiedlicher Größe, die ineinander gesteckt werden. Basaltwolle wird normalerweise als Füllstoff zwischen ihnen verwendet.

koaxialer Schornstein

Derzeit verwenden Gaskessel geschlossene Brennkammern. Hier erfolgt die Luftansaugung und Entrauchung über ein Koaxialrohr. Dies ist ein originelles Gerät, das vor relativ kurzer Zeit eingeführt wurde, aber bei den Benutzern bereits sehr beliebt ist.

Die nicht standardmäßige Lösung liegt in der Ansaugung von Luft durch ein Rohr, das Verbrennungsprodukte entfernt. Es stellt sich heraus, dass ein Rohr führt zwei Funktionen aufgrund von Konstruktionsmerkmalen.

Ein Koaxialkamin ist ein Rohr in einem Rohr

Und sein charakteristischer Unterschied zu gewöhnlichen Rohren ist wie folgt ... Ein kleineres Rohr (60-110 mm) befindet sich in einem Rohr mit größerem Durchmesser (100-160 mm) so, dass sie sich nicht berühren.

Gleichzeitig ist die Struktur durch die Jumper über die gesamte Länge ein Ganzes und ein starres Element. Das Innenrohr dient als Schornstein, das Außenrohr als Schornstein Frischluftzufuhr.

Der Luftaustausch unterschiedlicher Temperaturen erzeugt Traktion und versetzt die Luftmasse in eine gerichtete Bewegung. Die Luft im Raum wird während des Betriebs des Kessels nicht verbraucht, wodurch das Mikroklima im Raum erhalten bleibt.

Keramik

Ein solcher Schornstein ist eine zusammengesetzte Struktur, einschließlich:

• Rauchkanal aus Keramikmaterial.

• Isolierschicht oder Luftraum.

• Außenfläche aus Claydite-Beton.

Dieses komplexe Design hat mehrere Gründe. Erstens ist das Schornsteinrohr zu zerbrechlich, um es ungeschützt zu lassen.

Ein Keramikrohr befindet sich immer in einem massiven Block.

Zweitens hat Keramik eine hohe Wärmeleitfähigkeit und benötigt daher eine zuverlässige Isolierung.Das Innenrohr mit kreisförmigem Querschnitt hat eine glatte Oberfläche, während auf dem Außenrohr Rauhigkeiten zulässig sind, die die Integrität des Produkts nicht beeinträchtigen.

Typischerweise sind solche Schornsteine ​​je nach Hersteller in Längen von 0,35 bis 1 m erhältlich. Die Verbindung des Innen- und Außenrohrs erfolgt durch eine Schleuse, die eine Verdünnung der Außengröße von einem Ende und eine Erweiterung des Innenrohrs von der anderen Seite ist.

Die Außenfläche aus Blähtonbeton hat eine quadratische Form mit einem runden Loch im Inneren. Darüber hinaus bietet dieses Produkt Platz für eine Heizung, die von Metallbrücken gehalten wird. Gleichzeitig werden sie an der Außenfläche fixiert und bilden eine zuverlässige Befestigung für dieses Rohr.

Edelstahl

Ein Gaskamin aus Stahl scheint zuverlässiger zu sein als ein gemauerter. Sie sind korrosionsbeständig, unempfindlich gegen Temperaturschwankungen, unempfindlich gegenüber erhöhter Luftfeuchtigkeit und aggressiven Umgebungen.

Schornstein aus Edelstahl werden

Darüber hinaus haben solche Edelstahlrohre eine Reihe von Vorteilen:

• Lange Betriebsdauer.

• Multifunktionalität.

• Relativ niedrige Kosten.

• Große Stärke.

• Mögliche Realisierung eines Produkts beliebiger Komplexität.

Für Schornsteine ​​aus diesem Material ist ein Zusammenbau von Modulen charakteristisch, der im Bedarfsfall den Austausch eines beschädigten Segments ermöglicht. Die Installation von Schornsteinen erfolgt mit Hilfe spezieller Biegungen, die es ihnen ermöglichen, sich harmonisch in bestimmte Elemente des Daches einzufügen.
