So installieren und verbinden Sie eine Steckdose: eine Schritt-für-Schritt-Anleitung

Installation von Steckdosen in einem Holzhaus: Wir sorgen für Brandschutz

Getrocknetes Holz brennt gut.

Diese Eigenschaft schafft große Probleme in Bezug auf die Gewährleistung der Sicherheit von Gebäuden aus Holz: Baumstämme, Schnittholz oder mit Rahmentechnologie hergestellt.

Die Installation der Verkabelung in einem Holzhaus erfordert die strikte Einhaltung der Regeln, die durch langjährige menschliche Erfahrung entwickelt wurden, und die Installation von Steckdosen ist ein notwendiger Bestandteil dieses Prozesses.

Die traurige Erfahrung von Brandopfern und Feuerwehrleuten zeigt, dass es sehr schwierig ist, das Feuer zu löschen, wenn es sich innerhalb einer Holzwand befindet. Sie müssen zunächst einen Teil der Wandstruktur demontieren, was viel Zeit in Anspruch nimmt.

Gesetzliche Anforderungen für Unterputzverkabelung

Russische Vorschriften verlangen, dass elektrische Drähte und Kabel von Holz mit einem luftdichten Metallzwischenraum isoliert werden.

Im Falle einer Beschädigung der Isolierung und des Beginns ihrer Entzündung kann sich das Feuer nicht auf den Baum ausbreiten, und das begrenzte Luftvolumen schließt den Sauerstofffluss aus und verhindert so eine Verbrennung.

Daher werden versteckte Kabel in Metallrohren oder -kästen mit einer bestimmten Dicke verlegt, und Steckdosen und Schalter werden in spezielle Konstruktionen von Steckdosenkästen aus nicht brennbaren Materialien eingebaut.

Sie haben an der Seite ein Loch für eine Gewindeverbindung mit einem elektrischen Kabeleinführungsrohr, und der Steckdosenmechanismus wird von oben eingesetzt und mit Schrauben befestigt. Herkömmliche Kunststoffkonstruktionen sind hier verboten.

Einbau von Steckdosen in offene Leitungen

Ich werde zwei von den Regeln erlaubte und die feuersichersten Methoden geben:

1. Retro-Verkabelung;
2. Kabelkanäle.

Für diese Gehäuse werden allseitig geschlossene Steckdosengehäuse aus Kunststoff hergestellt.

Sie werden durch spezielle Adapter an der Wand befestigt - Steckdosen aus nicht brennbaren Materialien.

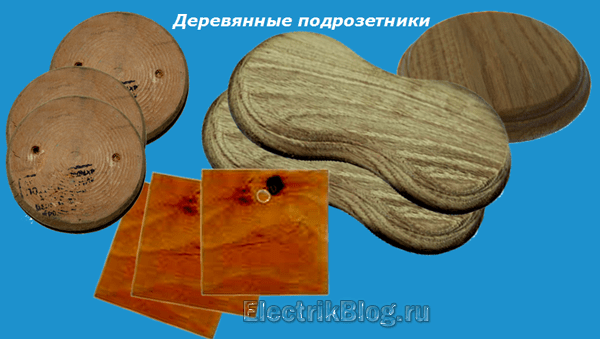

Es gibt ähnliche Untersetzer aus verschiedenen Holzschichten, die zusätzlich zu dekorativen Zwecken verwendet werden. Sie werden durch Imprägnierung mit Brandbekämpfungsmischungen vor Feuer geschützt.

Eine solche Behandlung schließt die vollständige Brandentwicklung nicht aus, verzögert jedoch den Entzündungsbeginn erheblich.

Methoden zur offenen Verkabelung und Installation von elektrischen Punkten darin können nicht nur in Holzhäusern, sondern auch in Gebäuden aus anderen Baumaterialien durchgeführt werden.

Technische Aspekte des Anschließens und Verlegens von Kabeln im Retro-Stil schlage ich vor, im Video von Vladislav Gusler zu sehen.

Installation der Wandsteckdose

Was du brauchst:

• Steckdose
• elektrische Drähte (es lohnt sich, mit einem Querschnitt von mindestens 2 mm² zu wählen.)
• Steckdosenleiste

Nachdem wir also einen Platz für die Steckdose ausgewählt und den Strom abgeschaltet haben, fahren wir direkt mit der Installation fort:

• Wir platzieren einen Abstand vom Boden von 30–100 cm und markieren den Installationsort mit einem Bleistift. Wir berücksichtigen die Entfernung von der Schalttafel zum vorgesehenen Ort und bestimmen, wie viele Meter Verkabelung benötigt werden.
• Wir installieren eine spezielle Düse zum Bohren von Löchern im Bohrfutter, die der Art der Wand entsprechen und mit elektrischen Armaturen arbeiten.

• Schalten Sie die Bohrmaschine ein, falls erforderlich, nehmen Sie ein Verlängerungskabel, dessen Leistung für die von Ihnen verwendete elektrische Bohrmaschine geeignet ist.
• Schutz anlegen (Brille und wenn möglich Atemschutzgerät) und das erforderliche Loch in die Wand bohren.
• Machen Sie eine Nut für das elektrische Kabel. Verwenden Sie eine Schleifmaschine mit geeigneter Scheibe oder bohren Sie die Nut mit Meißel und Hammer aus.
• Dann wird die Steckdosenbox (durch die die Verkabelung herausgezogen wird) in das fertige Loch eingebaut und fixiert.

Der erste Teil der Arbeiten ist abgeschlossen.

Verbindung

Öffnen Sie die Anschlussdose.Dann wird der elektrische Draht unter Verwendung der Anschlussklemmen angeschlossen.

Es wird nicht empfohlen, die Drahtverdrillungsmethode zu verwenden. Es gibt genügend praktische kleine Klemmen auf dem Markt, die für jeden Drahtquerschnitt ausgelegt sind. Nehmen Sie sie lieber mit - sicher und sicher.

Moderne Methoden zum Verbinden von Drähten mit Klemmen und Klemmenblöcken:

Verbindungsmethoden mit Klemmen

So,

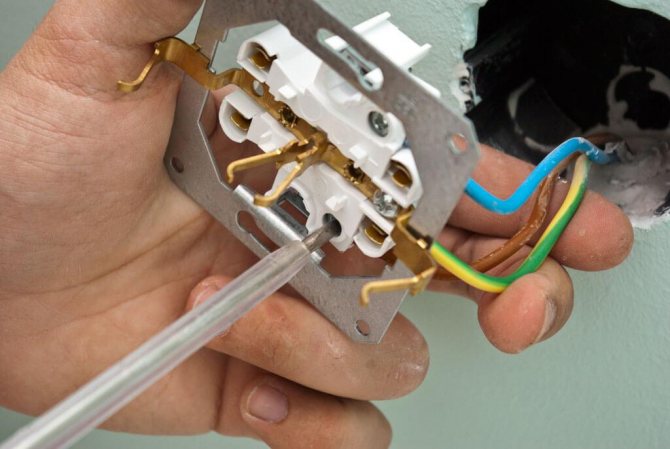

1. Entfernen Sie die Abdeckung von der Steckdose. Lösen oder lösen Sie die Schrauben, mit denen die Drähte geklemmt werden. Führen Sie die Enden des Drahtes ein (nachdem Sie sie abisoliert haben) und ziehen Sie sie fest mit Schrauben fest.
2. Die Schrauben der installierten Beine werden gelöst und auf den Körper der Buchse reduziert, die eingesetzt und (beim Anziehen der Schrauben) in der Buchse befestigt wird. Die seitlich gespreizten Pfoten sind am Sockel befestigt und halten die Struktur in der Wand.
3. Es wird empfohlen sicherzustellen, dass alle Kabel angeschlossen sind.

Schalten Sie das Gerät ein und testen Sie den Betrieb.

Verbindungsregeln

Das Anschließen einer Steckdose mit einem USB-Anschluss ist nicht schwierig. Wenn jedoch nicht genügend Erfahrung vorhanden ist, ist es besser, einen Spezialisten einzuladen. Für die Installation benötigen Sie einen Schraubendreher, einen Phasenanzeiger und ein Messer.

Betrachten Sie einen schrittweisen Verbindungsalgorithmus in einer Wohnung:

1. Wenn der Ort vorbereitet ist und die vorhandene Steckdose nicht demontiert werden muss, wird der Phasendraht durch die Anzeige bestimmt.
2. Die Zuleitung wird im Schirm spannungsfrei geschaltet.
3. Isolierung von Leitern entfernen.
4. Als nächstes müssen Sie die Drähte in die Klemmen des Spannungswandlungsmoduls einführen und die Schrauben festziehen. Überprüfen Sie die Zuverlässigkeit des Anschlusses an 220 V.
5. Platzieren Sie die Steckdose am technologischen Platz an der Wand.
6. Wenn Befestigungsantennen vorhanden sind, diese abwechselnd nach oben ziehen, um eine genau mittige Platzierung der Buchse zu erreichen. Wenn die Steckdose mit selbstschneidenden Schrauben befestigt ist, setzen Sie sie in die Mitte und schrauben Sie sie an.
7. Zierleiste montieren.
8. Spannung anlegen und Ladegerät testen.

Das Anschließen einer USB-Steckdose in einem Privathaus unterscheidet sich nicht von der Installation in einer Wohnung. Es sollte jedoch daran erinnert werden, dass das Arbeiten mit Strom ohne die entsprechenden Fähigkeiten gefährlich ist. Daher ist es notwendig, die Arbeit unter Einhaltung der Sicherheitsvorschriften zu beginnen. Wir laden Sie ein, sich die Videoanleitung zur Installation einer USB-Steckdose aus der Unica New-Serie von Schneider Electric anzusehen:

Möglicherweise benötigen Sie auch ein Anschlussdiagramm für die USB-Buchse:

Optionen für die Nutzung von Internetanschlüssen

Neben Projekten für den Heimgebrauch gibt es noch genügend Möglichkeiten.

Wobei die Installation solcher Steckdosen für das Internet nicht nur relevant sein wird, sondern manchmal einfach ein origineller Ausweg aus einer besonderen, sicherheitsintensiven Situation unter Berücksichtigung der technischen Bedingungen für die Bereitstellung des Zugangs zum Internet.

Je nach Art und Zweck des Gebäudes werden technische Anforderungen an die Anordnung von Wohnungen in solchen Gebäuden gestellt.

Es gibt mehrere Hauptkategorien solcher Räumlichkeiten:

• Büros, Klassenzimmer und Serverräume;
• Internetclubs und elektronische Bibliotheken;
• IT-Shops und Werkstätten für die Wartung von Computerausrüstungen;
• Gebäude mit erhöhtem Einbruchschutz.

In den meisten Büros und Hörsälen ist es neben dem Vorhandensein von drahtlosen Internetzugangspunkten obligatorisch, Wände und Büromöbel mit RJ-45-Buchsen auszustatten, die die Verbindung „funktionierender“ Computerstationen sowohl mit dem Internet als auch mit dem lokalen ermöglichen Netzwerke.

Kein einziger Serverraum kommt ohne installierte Twisted-Pair-Anschlüsse in / an den Wänden aus.Dies ist eine zwingende Voraussetzung für jeden IT-Ingenieur, der sich mit dem Aufbau eines „Servers“ oder Datawarehouses beschäftigt hat.

Das Design ist eine ideale Möglichkeit, auf begrenztem Raum die gesamte Liste der erforderlichen Schnittstellen zum Anschließen eines Laptops, Telefons, Druckers usw. bereitzustellen.

Die rasante technologische Entwicklung betrifft alle Aspekte unseres Lebens und insbesondere der Bildung.

Jetzt ist es sehr „schwer“, sich eine Bildungseinrichtung jeder Ebene, von der Schule bis zur Universität, ohne zusätzliche Suchwerkzeuge (Computer) vorzustellen. Diejenigen, die die notwendigen Informationen in einer riesigen „Wissensbank“ - einer elektronischen Bibliothek - suchen und bereitstellen.

Wenn Sie ein privater Unternehmer oder Inhaber eines Unternehmens sind, das mit dem Verkauf und / oder der Reparatur von Computer- und Bürogeräten verbunden ist, dann ist das Vorhandensein von Steckdosenstrukturen für die normalen Arbeitsbedingungen Ihrer Mitarbeiter einfach „lebenswichtig“.

Ein weiteres Beispiel für die obligatorische Ausstattung mit Internetanschlüssen und -konstrukten sind die Räumlichkeiten für Sicherheitsdienste von Unternehmen und Behörden.

Sowie Bank- und andere Tresore mit erhöhtem Eindringschutz, wo eigentlich jede nennenswerte elektromagnetische Strahlung verboten ist oder das Abfangen von Paketinformationen durch drahtlose Datenübertragung möglich ist.

Sorten von Steckdosen

Geräte, die ihre Nutzungsdauer erreicht haben, müssen durch neue ersetzt werden. Dies ist notwendig, um einige gefährliche Momente zu vermeiden - einen Kurzschluss und einen Stromschlag für die Bewohner. Bevor Sie eine Steckdose leiten, müssen Sie das am besten geeignete Modell auswählen, das bestimmte technische Anforderungen erfüllt.

Designer-Steckdosen

Auf dem modernen Markt finden Sie Elektrogeräte verschiedener Materialien, Qualität, Design und Installationsmethode. Beim Kauf spielen auch das Sicherheitsniveau und die Art und Weise, wie die Steckdose montiert wird, eine wichtige Rolle.

Je nach Installationsmethode werden Steckdosen unterteilt

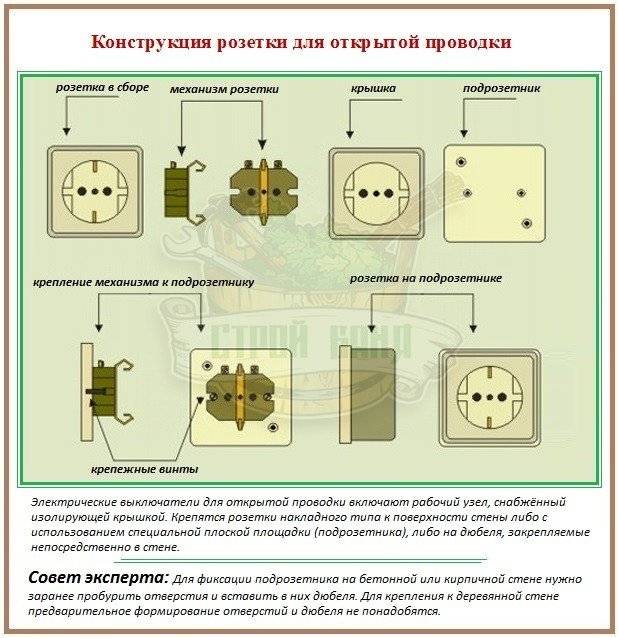

• Overhead-Optionen. Diese Option ist ideal für Holzhäuser, da sich elektrische Geräte im Inneren und nicht im Freien befinden, was vor Brandgefahr schützt. Ihre Hauptbedeutung besteht darin, dass sich die Kontakte und Leitungen in der Aufputzdose außerhalb der Wand in einem Schutzgehäuse aus dielektrischen Materialien befinden, außerdem werden ihnen dekorativ verkleidete elektrische Leitungen außerhalb der Wand zugeführt.
• Eingebettete Modelle. Solche Geräte sind für den Einbau in Ziegel-, Beton- oder Gipskartonwänden vorgesehen. Vor dem Anschließen einer Einbausteckdose muss in der Wand eine Aussparung mit einem bestimmten Durchmesser und einer bestimmten Tiefe angebracht werden. Darin wird ein Befestigungselement eingesetzt - eine Glassteckdose, in der das Elektrogerät befestigt ist.Der Unterschied zwischen solchen Steckdosen besteht darin, dass sie mit Ausnahme der äußeren dekorativen Verkleidung nicht über die Wandoberfläche hinausgehen. Die Verkabelung wird entweder unter dem Verkleidungsmaterial (Trockenbau, Wandpaneele) oder in Blitzen zu ihnen geführt. Stroboskope sind tiefe Rillen, die speziell in der Wand angebracht wurden, wo Drähte verlegt werden, wonach sie mit Gips oder Kitt versiegelt werden.

Arten von Steckdosen nach Art der Verkabelung

• Schrauben. Sie werden mit Schraubklemmen an den Klemmen befestigt.
• Frühling. Mit Handklemmen, die die Drähte an die Klemmen drücken, statt mit Schrauben.

Überkopfsteckdosen

Nach Anzahl der Kontakte

Steckdosen werden in zweiphasige und dreiphasige unterteilt.Die ersten sind für Häuser gedacht, in denen die Verkabelung nur aus zwei Adern besteht, Phase und Null. Dreiphasige werden an der Stelle platziert, an der der dritte Erdungsdraht in die Verkabelung eintritt. Wir würden solche Modelle für Haushaltsgeräte empfehlen, zum Beispiel für Waschmaschinen, und sie eignen sich auch gut für Computersystemeinheiten.

Montage

Als nächstes müssen Sie die Zierleiste von der Steckdose selbst entfernen und erst dann mit der Installation beginnen. Ihre Steckdose kann von zwei Arten sein - mit Null, Phase und Masse und nur ohne Erdung.

Die Buchsen selbst haben normalerweise Kontakte für all diese Drähte, aber wenn keine Erde vorhanden ist, reicht es aus, nur Null und Phase an die gewünschten Klemmen anzuschließen und die Befestigungsschrauben festzuziehen. Achten Sie darauf, dass beide Adern an unterschiedlichen Klemmen angeschlossen sind – dies kann zu einem Kurzschluss führen.

Zu diesem Zeitpunkt wissen Sie bereits, wie Sie eine Steckdose mit Ihren eigenen Händen installieren. Dann bleibt es nur noch, es in der Steckdose zu befestigen und eine Zierleiste darauf anzubringen.

Wie ist das Stromnetz der Wohnung oder des Hauses aufgebaut?

Bevor Sie versuchen, Verbesserungen und Verbesserungen am Stromnetz vorzunehmen, müssen Sie herausfinden, wie es funktioniert und funktioniert. Uns interessiert nun, wie die Verkabelung rund um das Haus oder die Wohnung geschieden ist. Das Verbindungsschema ist in der Regel klassisch und hier sind die darin enthaltenen Komponenten.

So sieht der Schaltplan in einem gewöhnlichen Privathaus aus

• Das erste Element im hausinternen Netzwerk ist immer das Einführungsschild. Es befindet sich in der Wohnung, auf dem Treppenabsatz oder auf der Straße, wenn es um Wohneigentum geht.Wenn Sie hineinschauen, sehen Sie eine Einführungsmaschine, an die das Stromkabel des öffentlichen Stromnetzes angeschlossen ist, verschiedene Schutzvorrichtungen und höchstwahrscheinlich einen Stromzähler. Manchmal kann anstelle einer Einführungsmaschine ein Messerschalter oder ein Paketschalter installiert werden, aber das ist in sehr alten Häusern.
• Von der Einführungsmaschine gibt es Drähte, die zum Schalter geführt werden. Eine Gruppe anderer Automaten (einpolig, differenziert usw.) ist daran angeschlossen. Diese Geräte werden in Gruppen zusammengefasst, von denen es in der Regel 2 oder mehr gibt, abhängig von den potenziellen Belastungen, die im hausinternen Netzwerk auftreten können.
• Die Aufteilung in Gruppen ist eine sehr bequeme Möglichkeit, Steckdosen im Haus anzuschließen. So können Sie bestimmte Räume abtrennen und ggf. nur in diesen die Stromversorgung abschalten, die restlichen Räume werden nicht stromlos geschaltet.

Es wird unmöglich sein, sich in diesem Schild zu verwirren - ein kluger Elektriker hat den Zweck jeder Maschine unterschrieben

Es wird unmöglich sein, sich in diesem Schild zu verwirren - ein kluger Elektriker hat den Zweck jeder Maschine unterschrieben

• Die Zerlegung des elektrischen Netzes in Teile kann nach mehreren Kriterien erfolgen. Das kann die einfache Installation oder die Art der Lasten sein – es gibt keine strenge Vorschrift, aber der Meister folgt immer der gleichen von ihm gewählten Logik. Allerdings gibt es Vorschriften für Elektrogeräte in Küche und Bad – diese müssen immer in getrennten Gruppen angeschlossen werden.
• Weiter weg von den Maschinen treten lange Kabel ihre Reise an, die durch alle Räume bis zu den Anschlussdosen geschleudert werden. Diese Kästchen sind Knoten, in denen sich eine Linie in mehrere verzweigt. Hier entstehen die Kabel, die zu Steckdosen und Schaltern führen.

Wie installiere und verbinde ich drinnen oder im Auto?

Schritt für Schritt Installationsanleitung:

1. Überprüfen Sie die Drähte sorgfältig mit einem Phasenschraubendreher.
2. Schalten Sie die Spannung in der Hauptschalttafel ab.
3. Nehmen Sie die Zierkappe ab.
4. Reinigen Sie die Drähte mit einem Messer von der Isolierung, kratzen Sie die Metallspitzen von der Oxidschicht ab.
5. Führen Sie die Drähte in die Klemmstellen ein und ziehen Sie sie mit Schrauben fest.
6. Installieren Sie die Steckdose in einem technologischen Loch in der Wand oder in einem Glas.
7. Befestigen Sie die Steckdose in der Mitte mit einem Spannschnurrbart. Ziehen Sie die Schrauben der Reihe nach mit einem Schraubendreher an, so dass die Struktur genau mittig ist.
8. Bringen Sie die Zierleiste an.

1. In den Zigarettenanzünder stecken und an dieser Stelle belassen.
2. Zerlegen Sie den Block und verstecken Sie seinen Chip unter dem Torpedo. Stromeingangskontakte von zusätzlichen Kabeln von der Batterie oder dem Zigarettenanzünder selbst. Kaufen Sie ein USB-Kabel und bringen Sie es unter dem Armaturenbrett an eine beliebige geeignete Stelle auf dem Armaturenbrett. Sie können das Kabel auch unter dem Autotunnel hindurchführen und die Steckdose auf Höhe des Getriebes platzieren.

Rat
Wenn die Steckdose im Auto mit der Batterie verbunden ist, versuchen Sie, die angeschlossenen Geräte nicht im Auto zu lassen. Andernfalls setzt sich der Akku selbst schnell ab.

Sicherheitstechnik

Führen Sie alle Arbeiten immer erst nach dem Abschalten des Raumes durch. Überprüfen Sie die Drähte zu den Phasenanzeigen. Alles muss mit Gummiisolierung gemacht werden. Verlängern Sie die Drähte.

Löten Sie alle Stellen und verdrehen Sie sie nicht. Kontakt mit blanken Drähten vermeiden.

Die Steckdose in der Wand muss isoliert und fest befestigt sein. Schneiden Sie überschüssiges Material ab und verlegen Sie es in der Wand.Alle Kabel und Geräte müssen für die Stromstärke ausgelegt sein.

Auf diese einfache Weise können Sie einfach und sicher eine geerdete Steckdose installieren. Wenn Sie alle Regeln und Vorschriften befolgen, erhalten Sie eine qualitativ hochwertige Arbeit.

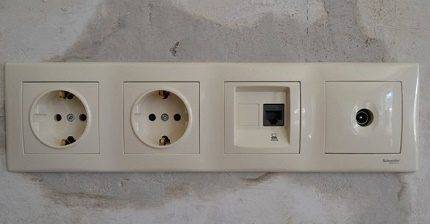

Die Geräte- und Einbauorte von Steckdosenleisten

Das Design des Steckdosenblocks unterscheidet sich von der üblichen Steckdose nur in der Anzahl der "Sitze". Es besteht aus einem Kunststoffkörper und einem Innenteil, dargestellt durch Klemmen mit Kontakten und Klemmen, an denen Federn für Stecker befestigt sind.

Die meisten modernen Modelle sind mit Erdungskontakten ausgestattet, die die Sicherheit des Systems erhöhen und die Spannung aller über das Gerät angeschlossenen Elektrogeräte reduzieren sollen.

Die Anzahl der Anschlusspunkte des installierten Steckdosenblocks wird anhand des Vorhandenseins von Haushaltsgeräten bestimmt, die in einer Gruppe gepflanzt sind

Es gibt zwei Arten von Sockelblöcken:

• Entwickelt für verdeckte Verkabelung. Sie werden in der Dicke der Wand mit einem Modul aus Steckdosen in Form von Gläsern installiert;
• Entwickelt für offene Verdrahtung. Sie werden mit einer Steckdosenbox in Form einer Platte an der Wandoberfläche installiert.

Neben den beiden Haupttypen von Steckdosenblöcken gibt es auch einen sehr praktischen versenkbaren Typ. Sie lassen sich einfach in einer Arbeitsplatte oder in einem Schrank montieren, aus dem sie während des Betriebsbedarfs herausgezogen werden. Ihr Funktionsprinzip ist ähnlich wie bei Stromquellen, die sich an / in der Wand befinden.

Steckdosenblöcke werden häufig in Küchen installiert und auf einer Arbeitsfläche in einer Höhe von 10 cm, in Küchenschränken und hinter den Wänden benachbarter Schränke in einer Höhe von 30 bis 60 cm über dem fertigen Boden platziert. Eingebaute Steckdosen sind bequem zu verwenden, wenn eine Gruppe von Haushaltsgeräten mit geringem Stromverbrauch angeschlossen wird: Dunstabzugshauben, Multikocher, Kühlschränke ...

Das Einsteckgehäuse einer versenkbaren Steckdosengruppe, bestehend aus drei bis fünf Steckdosen, bleibt in der Tischplatte verborgen, bis Sie leicht auf die obere Platte drücken

Bei der Einrichtung von Hallen und Wohnzimmern werden sie in der Nähe von Computertischen oder hinter einem Fernsehbildschirm platziert. In Badezimmern sind häufig Steckdosengruppen mit drei Steckdosen zu finden. In diesem Fall werden jedoch Geräte mit wasserdichten Gehäusen verwendet, die in einem Abstand von mindestens 60 cm von der Wasserquelle aufgestellt werden.

Crimp für RJ-45-Stecker

Ein Internetkabel, das in eine Wohnung oder ein Haus eintritt, das meist als Twisted-Pair-Kabel bezeichnet wird, endet oft in einem kleinen Kunststoffstecker. Dieses Kunststoffgerät ist der Stecker und normalerweise RJ45. Im Fachjargon werden sie auch „Jack“ genannt.

Sein Gehäuse ist transparent, wodurch die Drähte in verschiedenen Farben sichtbar sind. Dieselben Geräte werden für Verbindungskabel verwendet, die Computer miteinander oder mit einem Modem verbinden. Nur die Reihenfolge der Lage (oder, wie Informatiker sagen, Pinbelegung) von Drähten kann unterschiedlich sein. Derselbe Stecker wird in eine Computersteckdose eingesteckt. Wenn Sie verstehen, wie die Kabel im Stecker verteilt sind, gibt es keine Probleme beim Anschließen einer Internetsteckdose.

Schema der Internetkabelverbindung nach Farbe

Es gibt zwei Verbindungsschemata: T568A und T568B. Die erste Option - "A" wird in unserem Land praktisch nicht verwendet, und überall sind die Drähte nach dem Schema "B" angeordnet. Es muss daran erinnert werden, da es in den meisten Fällen erforderlich ist.

Um alle Probleme endgültig zu klären, sprechen wir über die Anzahl der Drähte in einem Twisted Pair. Dieses Internetkabel ist als 2-Paar und 4-Paar erhältlich. Für die Datenübertragung mit Geschwindigkeiten von bis zu 1 Gbit / s werden 2-paarige Kabel verwendet, von 1 bis 10 Gbit / s - 4-paarig. In Wohnungen und Privathäusern werden heute hauptsächlich Streams mit bis zu 100 Mb / s gebracht. Aber bei dem derzeitigen Entwicklungstempo der Internet-Technologie ist es durchaus möglich, dass die Geschwindigkeiten in ein paar Jahren in Megabit gerechnet werden. Aus diesem Grund ist es besser, das Netzwerk von acht und nicht von vier Leitern sofort zu erweitern. Wenn Sie dann die Geschwindigkeit ändern, müssen Sie nichts wiederholen. Es ist nur so, dass die Ausrüstung mehr Leiter verwendet. Der Unterschied im Kabelpreis ist gering, und Steckdosen und Internetanschlüsse verwenden immer noch achtpolige Anschlüsse.

Wenn das Netzwerk bereits zweipaarig verdrahtet ist, verwenden Sie dieselben Stecker, erst nachdem die ersten drei Leiter gemäß Schema B verlegt wurden, überspringen Sie zwei Kontakte und verlegen Sie den grünen Leiter anstelle des sechsten (siehe Foto).

Crimpen eines verdrillten Paares in einem Stecker

Es gibt spezielle Zangen zum Crimpen von Drähten im Stecker. Sie kosten je nach Hersteller zwischen 6 und 10 US-Dollar. Es ist bequemer, mit ihnen zu arbeiten, obwohl Sie mit einem normalen Schraubendreher und Drahtschneider auskommen können.

Zuerst wird die Isolierung von dem verdrillten Paar entfernt. Es wird in einem Abstand von 7-8 cm vom Kabelende entfernt. Darunter befinden sich vier Leiterpaare unterschiedlicher Farbe, die zu zweit verdrillt sind. Manchmal ist auch ein dünner Abschirmdraht dabei, den biegen wir einfach zur Seite – den brauchen wir nicht. Wir wickeln die Paare ab, richten die Drähte aus und spreizen sie in verschiedene Richtungen. Dann nach Schema "B" falten.

Wir klemmen die Drähte in der richtigen Reihenfolge zwischen Daumen und Zeigefinger, legen die Drähte gleichmäßig fest aneinander.Nachdem wir alles ausgerichtet haben, nehmen wir Drahtschneider und schneiden die überschüssige Länge der Drähte ab, die der Reihe nach angeordnet sind: 10-12 mm sollten übrig bleiben. Wenn Sie den Stecker wie auf dem Foto anbringen, sollte die Twisted-Pair-Isolierung oberhalb der Verriegelung beginnen.

Wir stecken ein verdrilltes Paar mit geschnittenen Drähten in den Stecker

Bitte beachten Sie, dass Sie es mit der Lasche (Vorsprung an der Abdeckung) nach unten nehmen müssen

Jeder Dirigent muss in eine spezielle Spur gelangen. Führen Sie die Drähte vollständig ein - sie sollten die Kante des Steckers erreichen. Halten Sie das Kabel am Rand des Steckers und führen Sie es in die Zange ein. Die Griffe der Zange werden reibungslos zusammengeführt. Wenn der Körper normal geworden ist, sind keine besonderen Anstrengungen erforderlich. Wenn Sie das Gefühl haben, dass es „nicht funktioniert“, überprüfen Sie noch einmal, ob der RJ45 richtig in der Buchse steckt. Wenn alles in Ordnung ist, versuchen Sie es erneut.

Beim Drücken bewegen die Vorsprünge in der Zange die Leiter zu den Mikromessern, die die Schutzhülle durchschneiden und Kontakt herstellen.

Eine solche Verbindung ist zuverlässig und es treten selten Probleme damit auf. Und wenn doch mal was passiert, lässt sich das Kabel ganz einfach umkonfektionieren: abschneiden und den Vorgang mit einer anderen „Buchse“ wiederholen.

Videolektion: Crimpen des RJ-45-Steckers mit einer Zange und einem Schraubendreher

Das Verfahren ist einfach und leicht zu wiederholen. Es kann für Sie einfacher sein, alles nach dem Video zu erledigen. Es zeigt, wie man mit einer Zange arbeitet, aber auch darauf verzichtet und alles mit einem normalen Geradschraubendreher macht.

Verschiedene Anschlussmöglichkeiten des Buchsenblocks

Arbeiten im Zusammenhang mit elektrischen Netzen und Schaltgeräten erfordern spezielle Kenntnisse und bestimmte Fähigkeiten. Es gibt zwei Möglichkeiten, den Buchsenblock anzuschließen:

• sequentiell, es ist auch eine Schleife;
• Parallel dazu ist ein anderer Name ein Stern.

Schema der seriellen Verbindung des Buchsenblocks

Eine Besonderheit eines solchen Schemas besteht darin, dass jedes Strukturelement (elektrischer Punkt) vom vorherigen mit Strom versorgt wird und dieses wiederum von seinem Vorgänger. Mit anderen Worten, Steckdosen werden wie Glühbirnen an einer Girlande angeschlossen - nur die erste ist mit dem Netzwerk verbunden, und der Rest wird mit seinen Kontakten seriell geschaltet: Phase - mit Phase, Null - mit Null. Jumper (Loops) dienen als Verbindungsglieder in dieser Kette.

Eine herkömmliche Steckdose ist für eine Strombelastung von bis zu 16 A ausgelegt

In dem vorgeschlagenen Schema kann dieser Indikator jedoch nicht für jeden Verbinder angewendet werden, da hier der Gesamtwert der Stromstärke an allen Punkten berücksichtigt wird. Daher ist diese Option geeignet, um eine Gruppe von Geräten mit geringer Leistung zu speisen. Der Nachteil der Schleifenoption ist die Abhängigkeit der Schaltungselemente voneinander und dementsprechend die allgemeine Anfälligkeit - im Falle einer Unterbrechung oder Beschädigung eines der Jumper funktionieren alle nachfolgenden Verbindungen nicht mehr.

Der Nachteil der Schleifenoption ist die Abhängigkeit der Schaltungselemente voneinander und dementsprechend die allgemeine Anfälligkeit - im Falle einer Unterbrechung oder Beschädigung eines der Jumper funktionieren alle nachfolgenden Verbindungen nicht mehr.

Schema der Parallelschaltung des Buchsenblocks

Im Gegensatz zum vorherigen Verfahren impliziert die Sternverbindung eine unabhängige Drahtverbindung zu jeder Komponentenzelle des Blocks.Das heißt, in der Anschlussdose werden die Phasen- und Neutralleiter in Abgriffe aufgeteilt (die Anzahl entspricht der Anzahl der Anschlüsse), die an die entsprechenden Kontakte des Geräts gesendet werden. Wenn das Gerät beispielsweise aus drei Zellen besteht, werden drei Phasen- und drei Neutralleiter in den Kabelkanal gelegt, der von der Box zum Installationsort verlegt wird.

Diagramm der parallelen Verbindung

"Zvezda" hat den Vorteil, dass, wenn eines der Elemente beschädigt wird oder ausfällt, der Rest im gleichen Modus arbeitet und seine Verbraucher mit Strom versorgt. Der Nachteil dieser Schaltmethode kann in der relativen Komplexität der Installation und den relativ hohen Verdrahtungskosten aufgrund der Notwendigkeit der Verwendung zusätzlicher Drähte liegen.

Optionen für die Nutzung von Internetanschlüssen

Neben Projekten für den Heimgebrauch gibt es noch genügend Möglichkeiten, bei denen die Installation solcher Steckdosen für das Internet nicht nur relevant ist, sondern manchmal nur ein origineller Ausweg aus einer besonderen sicherheitsanspruchsvollen Situation ist die technischen Bedingungen für die Bereitstellung des Zugangs zum Internet.

Je nach Art und Zweck des Gebäudes werden technische Anforderungen an die Anordnung von Wohnungen in solchen Gebäuden gestellt. Es gibt mehrere Hauptkategorien solcher Räumlichkeiten:

• Büros, Klassenzimmer und Serverräume;
• Internetclubs und elektronische Bibliotheken;
• IT-Shops und Werkstätten für die Wartung von Computerausrüstungen;
• Gebäude mit erhöhtem Einbruchschutz.

Für die meisten Büros und Klassenzimmer ist es neben dem Vorhandensein von drahtlosen Internetzugangspunkten obligatorisch, Wände und Büromöbel mit RJ-45-Buchsen auszustatten, die eine Verbindung von "funktionierenden" Computerstationen mit dem Internet sowie mit dem lokalen ermöglichen Netzwerke.

Kein einziger Serverraum kommt ohne installierte Twisted-Pair-Anschlüsse in / an den Wänden aus. Dies ist eine zwingende Voraussetzung für jeden IT-Ingenieur, der sich mit dem Aufbau eines „Servers“ oder Datawarehouses beschäftigt hat.

Die rasante technologische Entwicklung betrifft alle Aspekte unseres Lebens und insbesondere der Bildung. Jetzt ist es sehr „schwer“, sich eine Bildungseinrichtung jeglicher Ebene, von der Schule bis zur Universität, ohne Hilfssuchwerkzeuge (Computer) vorzustellen, die die notwendigen Informationen in einer riesigen „Wissensbank“ – einer elektronischen Bibliothek – suchen und bereitstellen.

Wenn Sie ein privater Unternehmer oder Inhaber eines Unternehmens sind, das mit dem Verkauf und / oder der Reparatur von Computer- und Bürogeräten verbunden ist, dann ist das Vorhandensein von Steckdosenstrukturen für die normalen Arbeitsbedingungen Ihrer Mitarbeiter einfach „lebenswichtig“.

Ein weiteres Beispiel für die obligatorische Ausstattung mit Internetsteckdosen und -konstrukten sind Räumlichkeiten für Unternehmens- und Regierungssicherheitsdienste, Banken und andere Tresore mit erhöhtem Eindringschutz, in denen eine erhebliche elektromagnetische Strahlung tatsächlich verboten ist oder Paketinformationen durch drahtlose Datenübertragung abgefangen werden können.

Installieren einer internen Steckdose

Sofort muss gesagt werden, dass alle Steckdosen in interne und externe unterteilt sind. Ihr Arbeitsprinzip ist das gleiche.Der Unterschied zwischen ihnen besteht darin, dass die Außensteckdosen direkt an der Wand installiert werden und die Innensteckdosen in Kästen (Steckdosen) installiert werden, die in der Wand „versteckt“ sind.

Zunächst ist es aus Sicherheitsgründen erforderlich, alle elektrischen Leitungen in der Wohnung vom Stromnetz zu trennen. Wir sprechen von Leistungsschaltern in der Schalttafel, die sich normalerweise im Flur der Wohnung oder auf dem Treppenabsatz befindet.

Völlig ohne Strom im Haus, benötigen Sie möglicherweise eine Beleuchtung am Arbeitsplatz. Es ist gut, wenn genügend Tageslicht vorhanden ist, aber wenn es dunkel ist, müssen Sie über alternative Beleuchtungsquellen nachdenken, zum Beispiel kann eine Taschenlampe nützlich sein.

Notwendig! Verwenden Sie außerdem ein Multimeter oder einen Anzeigeschraubendreher, um sicherzustellen, dass keine Spannung an der Steckdose anliegt.

Bereiten Sie Ihre Werkzeuge vor:

• Kabelschneider
• Eben
• Zange
• Schraubendreher
• Bleistift
• Messer.

Einbau einer Doppelsteckdose in eine Steckdose

Eine Doppelsteckdose besteht aus zwei Steckern, wird aber in einer Steckdose verbaut. Mit der Verwendung bestimmter Tools ist es nicht schwierig, das Produkt selbst zu installieren, Sie müssen nur einige Regeln befolgen.

Werkzeuge zum Einbau einer Doppelsteckdose

Eine Reihe von Werkzeugen, die zum Anschließen einer Steckdose mit zwei Steckdosen erforderlich sind:

• ein Schraubendreher, dessen Größe mit den Schrauben der Struktur vergleichbar ist;
• ein mit einem Dielektrikum beschichteter Schraubendreher;
• Kabel (wenn das Produkt nicht ausgetauscht werden muss);
• Locher;
• Steckdose;
• Messer;
• selbstschneidende Schrauben;
• Kabelschneider;
• Multimeter.

Was müssen Sie vor dem Anschluss einer Doppelsteckdose beachten?

Bevor Sie mit der Installation der Struktur fortfahren, müssen einige vorbereitende Maßnahmen durchgeführt werden:

• Auswahl eines Ortes für eine Verkaufsstelle;
• Verkabelung;
• Installation einer Steckdose;
• Auswahl einer bestimmten Steckdosenart.

Es ist problematisch, das Gerät selbst zu installieren, ohne eine Vorstellung davon zu haben, welche Phase und Null in einem Elektriker sind. Dies ist der Name der Stromleiter in der Steckdose. Durch den Leiter der Phase wird ein Strom zugeführt, während der Nullleiter der Schutzerdung der Struktur dient. Bei neuartigen Steckdosen gibt es auch ein drittes Kabel – ein Schutznullkabel, das das Produkt zusätzlich schützt und Kurzschlüsse verhindert.

Normalerweise befindet sich die Phase rechts, aber es ist nicht überflüssig, ihre Position zu überprüfen. Verwenden Sie dazu einen speziellen Schraubendreher-Tester oder ein Multimeter. Die Hände müssen mit Gummihandschuhen geschützt werden. Beim Testen zeigt ein Schraubendreher die Position des Phasendrahts mit einem Lichtsignal an. Nach der Messung muss die Leitung spannungsfrei geschaltet werden.

In einem geerdeten Raum hat die Steckdose auch einen Erdungskontakt. „Erde“ wird nur mit dem zentralen Anschluss des Geräts verbunden.

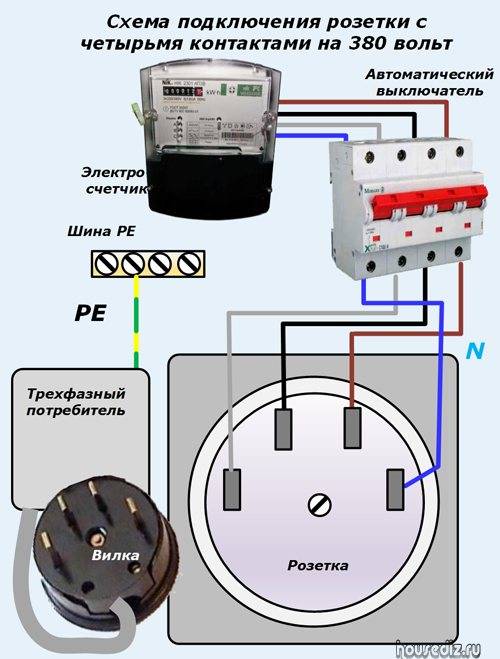

Visuelles Anschlussdiagramm für die Steckdose

Schlussfolgerungen und nützliches Video zum Thema

Ein Video mit einer visuellen Demonstration und einer detaillierten Erklärung, wie man die Steckdose richtig wiederherstellt:

Anleitung zum Wechseln der Steckdose:

Selbst ein unerfahrener Meister kann die Steckdose selbst wechseln. Die Hauptsache ist, Sicherheitsvorkehrungen zu beachten und die oben genannten Maßnahmen strikt einzuhalten.

Wenn Sie die Steckdose selbst ändern oder neu machen mussten, teilen Sie bitte Ihre Erfahrungen mit unseren Lesern und erzählen Sie uns von den Nuancen, die Sie für diejenigen wissen müssen, die zum ersten Mal mit einer solchen Arbeit konfrontiert sind. Schreiben Sie Kommentare, stellen Sie Fragen zum Thema des Artikels im Block unten.
