So installieren Sie einen Lichtschalter: Schritt-für-Schritt-Anleitung zum Anschließen typischer Schalter

Schalter für die Installation vorbereiten

Wir alle wissen, dass zwei Drähte, Phase und Null, zur Glühbirne führen. Der Schalter ist im Phasenkreis eingebaut. Das Funktionsprinzip besteht darin, den Schaltmechanismus des Phasendrahts zu schließen und zu öffnen, der zur Glühbirne führt. Der Neutralleiter kommt ohne Unterbrechung direkt von der Anschlussdose zur Glühbirne (weitere Details siehe Einzelschaltplan).

Bevor Sie alle Arbeiten ausführen, müssen Sie zunächst mit der Spannungsanzeige (Zeiger) den Draht mit der ankommenden Phase bestimmen. Bringen Sie es dazu abwechselnd zuerst zu einem Draht und dann zu einem anderen. Wir markieren den gewünschten mit einem Isolierband.

Jetzt schalten wir den Strom aus, prüfen mit einer Spannungsanzeige, ob er an den Drähten fehlt, und erst danach machen wir uns an die Arbeit.

Es gibt viele verschiedene Arten von Schaltern. Sie unterscheiden sich: nach Herstellern, nach Preiskategorie, Verarbeitung, verschiedenen Methoden zum Anschließen von Drähten an Klemmen und so weiter.

Betrachten wir zwei Hauptinstallationsoptionen. Im ersten Fall installieren wir einen Schalter einer günstigen Preisklasse bis zu 80 Rubel.

Wir bereiten den Schalter für die Installation vor und finden zum einen heraus, wie der Schalter funktioniert.

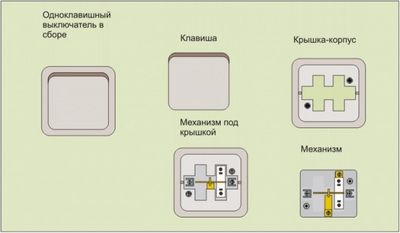

Entfernen Sie mit einem flachen Schraubendreher den Schalterschlüssel, legen Sie ihn auf die linke oder rechte Seite und trennen Sie ihn vom Gehäuse.

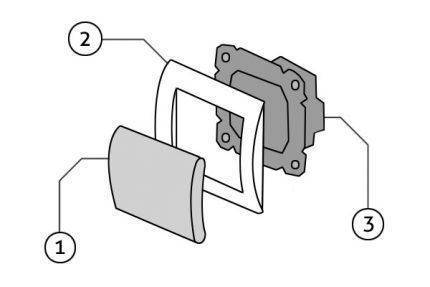

Wir lösen die beiden Schrauben, die sich diagonal am Schutzrahmen befinden, und trennen ihn vom Mechanismus.

Es gibt vier Schrauben am Mechanismus, zwei davon sind Kontaktschrauben, sie dienen zum Anbringen von Drähten am Mechanismus. Die anderen beiden setzen den Abstandsmechanismus in Bewegung, der den Mechanismus sicher in der Fassung fixieren soll.

Kontaktschrauben.

Schrauben für die linken und rechten Distanzstücke.

Wir lösen die Kontaktschrauben, auf der oberen Stirnseite sieht man, wie sich die Druckplatten bewegen.

Einer der Kontakte kommt an, die Phase kommt dazu, der andere geht ab, die Phase geht von dort zur Lampe. Jeder Kontakt hat zwei Löcher zum Anschließen von Drähten. Wir haben herausgefunden, wie der Schalter funktioniert, fahren Sie mit dem nächsten Schritt fort.

Sorten von Schaltern für den Heimgebrauch

Jeder Hersteller stellt unterschiedliche Modelle von Schaltern her, die sich sowohl in der Form als auch im inneren Aufbau unterscheiden. Es sollten jedoch mehrere Haupttypen unterschieden werden.

Tabelle 1. Arten von Schaltern nach dem Schaltprinzip

Am beliebtesten ist die erste Option, die überall installiert ist. Darüber hinaus sind solche Schalter seit Beginn des Erscheinens des Stromkreises gefragt. Die zweite Option ist weniger beliebt, insbesondere in unserem Land. Die dritte Option ist ein modernes Modell, das nach und nach veraltete Switches vom Markt verdrängt.

Die Installation eines Bewegungssensors in der Struktur ist sowohl im Hinblick auf Energieeinsparungen als auch in Bezug auf die Haussicherheit ratsam. Wenn Sie zum Beispiel eine Struktur am Eingang installieren, werden die Bewohner bemerken, wenn Eindringlinge in die Wohnung gelangen.

Schalter mit Zusatzbeleuchtung

Entsprechend den Konstruktionsmerkmalen gibt es Geräte mit einer oder mehreren Tasten (im Durchschnitt werden Schalter mit zwei oder drei Tasten für Standard-Elektrogeräte verwendet). Jede Taste ist für das Ein- und Ausschalten eines separaten Stromkreises verantwortlich.

Wenn also mehrere Lampen gleichzeitig in einem Raum installiert sind: der Hauptkronleuchter, Strahler, Wandlampen, dann wäre es ratsam, eine Struktur mit drei Knöpfen zu installieren.

Darüber hinaus sind Geräte mit zwei Tasten, die ausnahmslos in allen Wohnungen installiert sind, nicht weniger beliebt. Meistens werden sie für einen Kronleuchter in Gegenwart vieler Glühbirnen benötigt.

Je nach Installationsmethode gibt es interne und externe Schalter. Die erste Option wird in der Wohnung installiert, weil solche Strukturen ästhetisch ansprechend aussehen.Zur Sicherheit während der Installation wird eine spezielle Box installiert, die als Steckdosenbox bezeichnet wird.

Schaltplan

Einbauschalter werden verwendet, wenn elektrische Leitungen in der Wand verborgen sind. Überkopfgeräte werden in Gegenwart von Außenleitern montiert. In diesem Fall weist das Verbindungsschema keine grundlegenden Unterschiede auf.

Wo ist der Schalter eingebaut?

Das Gerät und das Funktionsprinzip des Durchgangsschalters

Es funktioniert wie folgt: Wenn der Lichtschalter eingeschaltet ist, die Position oben ist, beginnt ein elektrischer Strom zur Lampe zu fließen. Wenn Sie sich jedoch nicht sicher sind, ob die Maßnahmen richtig sind, gehen Sie lieber auf Nummer sicher und stellen Sie den ersten Anschluss unter Aufsicht eines erfahrenen Elektrikers her.
Der Anschlussplan ist nicht viel komplizierter als der Anschlussplan eines klassischen Schalters. Zur Umsetzung eines solchen Schemas werden im Alltag zweiadrige Kabel mit einem Querschnitt von 1,5 mm2 über Kupfer verwendet.
Die Schaltung funktioniert ganz einfach.
Wenn keine Steckdosendose vorhanden ist und der Schalter außen montiert wird, wird der Sockel mit zwei Schrauben an die Wandfläche geschraubt. Dies ist etwas komplizierter als im vorherigen Fall, aber Sie können das Funktionsprinzip verstehen.
Dazu werden die Klemmschrauben gelöst, die Adern in die Buchsen gesteckt und die Schrauben wieder festgeklemmt. Verkabelung zwischen zwei Schaltern.
In der Praxis ist es jedoch nicht möglich, ein solches schematisches Diagramm zum Installieren eines Single-Gang-Schalters überall zu implementieren.

Daher werden Steckdosen mit Kabeln verbunden, deren Querschnitt ab 2,5 mm2 beginnt.
Diese Schalter fügen sich harmonisch in den Innenraum ein und fallen nicht auf.Die beiden gängigsten Arten moderner Schalter sind ein Eintasten-Wandmodell und ein Bedienfeld, das normalerweise mit einer Leuchte geliefert wird.Nach dem Schaltprinzip können beispielsweise alle Geräte unterteilt werden in: mechanisch - elementare Tastaturgeräte ; , Kippschalter, Taster, Schnur, Drehknopf; elektronische Berührung, betätigt durch Berührung mit der Hand; mit Fernbedienung, ausgestattet mit einer Fernbedienung oder einem Bewegungssensor.
So schließen Sie einen Doppelschalter an #Electrician's Secrets / So schließen Sie einen Doppelschalter an

Ein Gerät, das zwei Leuchtengruppen steuert

Schaltplan für Zwei-Tasten-Durchgangsschalter

Es ist ratsam, in einem großen Raum, in dem mehrere Beleuchtungskörper gesteuert werden müssen, einen zweifachen Durchgangsschalter zu installieren. Sein Design besteht aus zwei Einzelschaltern in einem gemeinsamen Gehäuse. Durch die Montage eines Gerätes zur Steuerung von zwei Gruppen sparen Sie sich die Kabelverlegung zu jedem der Einfachschalter.

Montage eines Double-Pass-Schalters

Ein solches Gerät wird verwendet, um das Licht in Bad und Toilette oder auf dem Flur einzuschalten, und auf dem Treppenabsatz kann es die Glühbirnen im Kronleuchter in mehreren Gruppen einschalten. Um einen Durchgangsschalter zu installieren, der für zwei Glühbirnen ausgelegt ist, benötigen Sie mehr Drähte. An jeden werden sechs Adern angeschlossen, da der Pass-Through-Schalter im Gegensatz zu einem einfachen Zweifachschalter keinen gemeinsamen Anschluss hat.Im Wesentlichen sind dies zwei unabhängige Schalter in einem Gehäuse. Die Schaltung eines Schalters mit zwei Tasten erfolgt in folgender Reihenfolge:

1. Steckdosen für Geräte sind in der Wand eingebaut. Das Loch für sie wird mit einem Locher mit Krone geschnitten. Zwei Kabel mit drei Adern werden durch die Blitze in der Wand (oder ein sechsadriges Kabel vom Schaltkasten) mit ihnen verbunden.
2. An jedes Beleuchtungsgerät ist ein dreiadriges Kabel angeschlossen: Neutralleiter, Masse und Phase.
3. In der Anschlussdose wird der Phasendraht mit den beiden Kontakten des ersten Schalters verbunden. Zwei Geräte werden durch vier Jumper miteinander verbunden. Kontakte von Lampen sind mit dem zweiten Schalter verbunden. Der zweite Draht der Beleuchtungskörper wird mit Null von der Schalttafel geschaltet. Beim Schalten von Kontakten schließen und öffnen die gemeinsamen Stromkreise der Schalter paarweise und sorgen dafür, dass die entsprechende Lampe ein- und ausgeschaltet wird.

Anschluss eines Kreuzschalters

Zweiknopfschalter werden bei Bedarf auch verwendet, um die Beleuchtung von drei oder vier Stellen aus zu steuern. Dazwischen ist ein Doppelkreuzschalter eingebaut. Sein Anschluss erfolgt über 8 Drähte, 4 für jeden Endschalter. Für die Installation komplexer Verbindungen mit vielen Drähten wird empfohlen, Anschlussdosen zu verwenden und alle Kabel zu markieren. Eine Standarddose mit Ø 60 mm kann nicht viele Drähte aufnehmen, Sie müssen das Produkt vergrößern oder mehrere Paare liefern oder eine Anschlussdose mit Ø 100 mm kaufen.

Kabel im Anschlusskasten

Es ist wichtig, sich daran zu erinnern, dass alle Arbeiten an der elektrischen Verkabelung und Installation von Geräten bei ausgeschaltetem Strom durchgeführt werden.Dieses Video erzählt über das Gerät, das Prinzip des Anschlusses und der Installation von Pass-Through-Switches:

Dieses Video erzählt über das Gerät, das Prinzip des Anschlusses und der Installation von Pass-Through-Switches:

Dieses Video zeigt ein Experiment, bei dem verschiedene Möglichkeiten zum Verbinden von Drähten getestet wurden:

Schaltplan

Das Prinzip der Verbindung von Schaltern

Schaltplan für einen Zweifachschalter mit Anschluss über eine Anschlussdose

In dem Artikel ist alles richtig geschrieben, aber ich bin auf die Tatsache gestoßen, dass der Elektriker, der die Schalter zuvor installiert hat, keine Ersatzdrähte in der Box gelassen hat, und als ein Aluminiumdraht brach, musste ich daran basteln, diesen Draht zu bauen. Ich rate Ihnen, einen Spielraum für mindestens zwei Reparaturen zu lassen.

Ich selbst habe Elektriker gelernt und arbeite manchmal nebenberuflich als Elektriker. Aber jedes Jahr oder sogar jeden Monat entstehen mehr und mehr elektrische Fragen. Ich arbeite an privaten Anrufen. Aber Ihre veröffentlichte Innovation ist mir neu. Das Schema ist interessant und wird sich in naher Zukunft definitiv als nützlich erweisen. Ich versuche immer, den Rat von "erfahrenen" Elektrikern zu befolgen.

Der Schalter schaltet Null aus, nicht Phase

Der zweite häufige Fehler ist, dass die Verbindung über den Switch nicht funktioniert
Phasenleiter und Null.

Ein-Tasten-Schalter sowie andere Arten von Schaltern
Licht, sollte immer genau die Phase brechen. Dies wird für Sie erledigt
Sicherheit, damit Sie beim Ersetzen einer Glühbirne in einer Patrone oder beim Reparieren eines Kronleuchters dies nicht tun
bekam einen Stromschlag.

Gleichzeitig beachten Sie bitte, dass auch wenn Sie anfangs
Alles wurde richtig gemacht, bevor Sie die Kontakte der Lampe nach klettern
Schalten Sie das Licht aus, überprüfen Sie immer das Fehlen der Spannungsanzeige
Schraubendreher.Fakt ist, nach einiger Zeit kann die Phase bei Null liegen
Platz tauschen. Auch ohne Ihre Teilnahme

Wie ist das möglich, fragen Sie?

Auch ohne Ihre Teilnahme. Wie ist das möglich, fragen Sie?

Fakt ist, nach einiger Zeit kann die Phase bei Null liegen
Platz tauschen. Auch ohne Ihre Teilnahme. Wie ist das möglich, fragen Sie?

Dadurch ist in der Wohnung in allen Verteilerkästen die Phase mit Null
werden automatisch getauscht. Und der Lichtschalter, der ursprünglich
korrekt angeschlossen wurde, beginnt der Neutralleiter zu brechen.

Daher die Regel „ausgeschaltet - Spannungsfreiheit prüfen“
ist Ihre Sicherheitsgarantie.

Beachten Sie bei der Installation des Leistungsschalters in einer Anschlussdose
Achten Sie beim Ein- und Ausschalten des Lichts auf die Position des Schlüssels. Gemäß den Empfehlungen sollte der Schalter so positioniert werden, dass beim Drücken der Taste das Licht ausgeschaltet und im Gegenteil eingeschaltet wird. Gemäß den Empfehlungen sollte der Schalter so positioniert werden, dass beim Drücken der Taste das Licht ausgeschaltet und im Gegenteil eingeschaltet wird

Gemäß den Empfehlungen sollte der Schalter so positioniert werden, dass beim Drücken der Taste das Licht ausgeschaltet und im Gegenteil eingeschaltet wird.

Es wird angenommen, dass es im Notfall viel einfacher ist
strecken Sie Ihre Hand aus und drücken Sie die Taste nach unten, wodurch der Strom unterbrochen wird. Dass
gleiches gilt für Leistungsschalter und modulare Leistungsschalter in der Schaltanlage.

„Es lohnt sich – es funktioniert. Lügen - geht nicht!

Fairerweise muss gesagt werden, dass es keine klar definierten Verbote gibt, den Lichtschalter auf eine bestimmte Art und Weise und nicht anders zu stellen. Denken Sie daran, dass dies nur eine Empfehlung ist.

Und alles wird in erster Linie von der Marke bestimmt und
der Hersteller des Produkts.

Verbindung

Nachdem Sie den Installationsort vorbereitet haben, können Sie mit dem Verbinden beginnen.Schalter 1 hat zwei Kontaktklemmen, an denen die abisolierten Drähte mit Schrauben befestigt sind. Jede der Adern muss um 5-8 mm abisoliert werden

Danach werden die blanken Enden der Drähte in die Klemmen eingeführt und mit Schrauben befestigt, wobei es keine Rolle spielt, welcher der Leiter an welchen Kontakt angeschlossen wird.

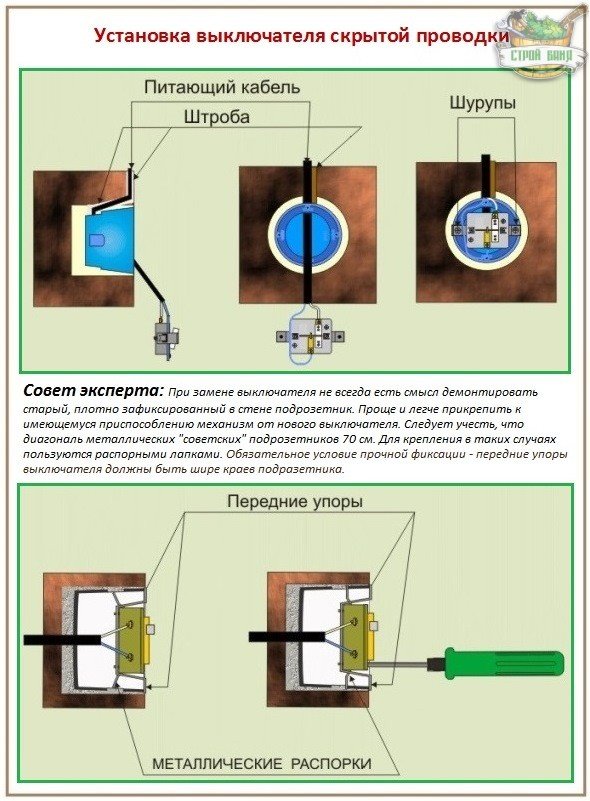

Überprüfen Sie am Ende der Verbindung die Zuverlässigkeit der Befestigung, und erst danach kann das Gerät in (an) der Wand montiert werden. Schalter 1 Schlüssel für offene Verdrahtung wird einfach in die Steckdose geschraubt. Bei eingebetteten Modellen ist dieser Prozess etwas komplizierter. Nach dem Befestigen der Leiter an den Kontakten des Arbeitsmechanismus wird dieser in die Montagebox eingesetzt. "Paws", während es an seinen Wänden ruhen sollte. Durch Anziehen der Schrauben der „Beine“ beginnen sich diese auseinander zu bewegen und ruhen immer mehr. Wenn der Arbeitsmechanismus sicher befestigt ist, können Sie einen dekorativen Rahmen daran schrauben und einen Schlüssel installieren.

Es bleibt nur, den Strom einzuschalten und die Ergebnisse ihrer Arbeit zu überprüfen.

Bevor die Schaltung zum Anschließen des Schalters an die Glühbirne implementiert wird, muss im Voraus darüber nachgedacht werden, wie die elektrische Ausrüstung platziert wird. Es ist besser, das Markup an der Wand zu markieren, um einige Kleinigkeiten nicht zu übersehen. Jetzt müssen Sie die Verkabelung und Installation der Geräte vornehmen, und Sie müssen dies tun, damit alles ordnungsgemäß funktioniert. In diesem Artikel helfen wir Ihnen, den Anschluss und den sicheren weiteren Betrieb der Geräte zu verstehen.

Normalerweise ist der Schalter an einem Phasenkern installiert. Wenn er ausgeschaltet ist, öffnet sich das Netzwerk, wodurch der Glühbirne keine Spannung zugeführt wird. Es ist erwähnenswert, dass das Anschließen des Stromkreises auf andere Weise unsicher sein kann.

Um die Verkabelung in der Anschlussdose zu platzieren, müssen Sie die Kabel spannen, die den gesamten Raum versorgen, dann die Drähte, die aus dem Schalter und der Glühbirne kommen. So verbinden wir einen Draht von der Glühbirne mit dem Neutralleiter, der mit dem allgemeinen Netzwerk verbunden ist, der verbleibende - mit dem Schalterleiter. Die zweite Ader des Schalters ist mit dem Phasenleiter des gemeinsamen Stromnetzes verbunden. Als Ergebnis erhalten wir die Verbindung der Arbeitsleiter der Lampe und der allgemeinen Verkabelung durch den Schalter. Mit einer ähnlichen Methode wird beim Schalten des Lampenschalters dieser Teil des Stromkreises von der Stromversorgung getrennt.

Sorten

Betrachten Sie die Gerätetypen

1. Einfach, ein oder mehrere Schlüssel. Sie arbeiten nach dem Prinzip des sofortigen Einschaltens von Licht. Eine einfache, bewährte Option.
2. Einfach per Knopfdruck. Genau das gleiche Funktionsprinzip wie die Tastatur, nur mit einem Knopf statt einer Taste.
3. Schalter mit eingebautem Relais. Dies ist ein kleiner Drehmechanismus, mit dem Sie die Helligkeit des enthaltenen Lichts einstellen können.
4. Impuls. Sie sind ähnlich aufgebaut wie Taster, mit dem Unterschied, dass das Licht nur eingeschaltet wird, wenn der Taster gedrückt wird.
5. Fernbedienung. Geräte auf dem Bedienfeld. In der technologischen Öffnung unter dem Schalter ist eine Steuereinheit installiert, die die Kontakte schließt. Licht einschalten - Fernbedienung, über die Funkfernbedienung.
6. Berühren. Ein komplexes elektronisches Gerät, das einen Stromkreis schließt, wenn eine Hand eine Oberfläche berührt.

Schalter werden nach der Art der Installation unterschieden

• versteckt - an der Wand montiert;
• Outdoor - sie werden zur externen Verkabelung an der Wand installiert.

Wie man anfängt?

Daher ist es vor dem Austausch des Schalters erforderlich, den Vorgang des Anschließens von Kabeln sorgfältig zu studieren und die Sicherheitsvorkehrungen beim Arbeiten mit Elektrogeräten zu beachten. Um den Schalter auszutauschen, müssen Sie sich außerdem mit den erforderlichen Werkzeugen und tatsächlich mit dem Schalter selbst eindecken.

Um einen neuen Schalter auszuwählen, muss zunächst ermittelt werden, welcher Schalter für die Art der Befestigung benötigt wird

Es reicht aus zu wissen, ob Ihre Verkabelung extern oder intern ist.
Dann sollten Sie entscheiden, was Sie vom Switch erhalten möchten, und die erforderliche Funktionalität auswählen.
Es ist notwendig, das Prinzip des Schließens des Stromkreises im Schalter zu wählen, es wird ein teurer und modischer Berührungsschalter oder ein herkömmlicher Tastaturschalter sein, mit der Möglichkeit, die Beleuchtungsintensität einzustellen oder ohne eine solche Funktion, mit oder ohne Beleuchtung Funktion der Lampe selbst.
Die Backlight-Funktion sollte sehr sorgfältig gewählt werden, denn bei Verwendung von LED-Leuchtmitteln mit diesem Schalter leuchten die Leuchtmittel im Dunkeln schwach.
Es ist auch notwendig, sich für die Art der Befestigung der Drähte zu entscheiden, Schraube oder Schnellklemme
Wenn Sie Aluminiumkabel haben, gibt es keine Optionen, nur Schraubkabel, aber wenn Sie Kupferkabel haben, können Sie moderne Schnellklemmen ausprobieren.
In bestimmten Fällen muss auch auf die maximale Belastung des Leistungsschalters und das Material, aus dem sein Sockel besteht, geachtet werden. Für maximale Belastung gibt es normalerweise Schalter 10 A und 16 A
Ein 10-A-Schalter kann maximal 2,5 kW aushalten, dh 25 Glühlampen mit 100 W

Der Sockel des Schalters besteht in der Regel aus Kunststoff oder Keramik.

Kunststoff kann 16 A und Keramik 32 A standhalten.
Wenn Sie einen Schalter für einen kleinen Raum mit Standardbeleuchtung wählen, sind diese Indikatoren nicht so wichtig, aber wenn Sie einen Raum über 100 Quadratmeter haben. Meter mit starker Beleuchtung lohnt es sich, die Last zu berechnen und einen Schalter mit Keramiksockel zu nehmen.
Und der letzte Indikator: Feuchtigkeitsschutz. Dieser Indikator ist mit den Buchstaben IP und Zahlen gekennzeichnet, die dem Grad des Feuchtigkeitsschutzes entsprechen. Für einen gewöhnlichen Raum ist also ein Schalter mit IP20 geeignet, für ein Badezimmer mit IP44 und für die Straße ist es besser, einen Schalter mit IP55 zu nehmen

Für die Herstellung des Sockels des Schalters werden üblicherweise Kunststoff oder Keramik verwendet. Kunststoff kann 16 A und Keramik 32 A standhalten.
Wenn Sie einen Schalter für einen kleinen Raum mit Standardbeleuchtung wählen, sind diese Indikatoren nicht so wichtig, aber wenn Sie einen Raum über 100 Quadratmeter haben. Meter mit starker Beleuchtung lohnt es sich, die Last zu berechnen und einen Schalter mit Keramiksockel zu nehmen.
Und der letzte Indikator: Feuchtigkeitsschutz. Dieser Indikator ist mit den Buchstaben IP und Zahlen gekennzeichnet, die dem Grad des Feuchtigkeitsschutzes entsprechen. Für einen gewöhnlichen Raum ist also ein Schalter mit IP20 geeignet, für ein Badezimmer mit IP44 und für die Straße ist es besser, einen Schalter mit IP55 zu nehmen.

Um den Schalter auszutauschen, benötigen Sie folgende Werkzeuge:

• Spannungsanzeige. Wird für sicheres Arbeiten benötigt. Bevor Sie mit der Arbeit beginnen, müssen Sie die Stromfreiheit der Kabel mit einer Anzeige überprüfen und sich vor Stromschlag oder versehentlichem Kurzschluss schützen.
• Schraubenzieher set. Schraubendreher werden benötigt, um den alten Schalter zu entfernen und dann den neuen Schalter zu installieren.
• Zange.Sie sind praktisch, falls der Draht beim Ausbau des alten Schalters bricht und abisoliert werden muss.
• Isolierband. Es kann sinnvoll sein, wenn die Aderisolation ausgefranst ist. Du brauchst kein Klebeband, wenn du einen Schalter austauschst, aber es ist am besten, es für alle Fälle griffbereit zu haben.
• Taschenlampe. Es wird benötigt, wenn nicht genügend Sonnenlicht auf den Schalter fällt.

Zweifach-Durchgangsschalter

Das Schema zum Anschließen von Licht mit zwei Schaltern zum Steuern einer Lampe oder Gruppe ist das einfachste. Wenn Sie komplexere nehmen - zwei Tasten, können Sie zwei Lampen unabhängig voneinander steuern. Die Schaltung erscheint auf den ersten Blick kompliziert, besteht aber tatsächlich aus 2 Anschlüssen für ein Paar Single-Gang-Schalter. Dadurch verdoppelt sich die Anzahl der Ein- und Ausgänge.

Nachdem die Schaltung zusammengebaut ist, ist es ratsam, sie mit einem Multimeter zu überprüfen. Dazu sollten seine Sonden die Eingangs- und Ausgangskontakte des Schalters klingeln lassen. Beim Umschalten der Schlüssel sollten Sie den Messwerten des Testers folgen. Wenn der Stromkreis wie erwartet schließt und öffnet, kann der Stromkreis mit dem Netzwerk verbunden werden.
