Wie man einen Geschirrspüler in eine fertige Küche einbettet: Einbettungsoptionen + Arbeitsablauf

Worauf Sie bei der Auswahl einer Spülmaschine achten sollten

Die Vorteile eines Einbaugeschirrspülers gegenüber einem freistehenden sind, dass er viel Platz in der Küche einspart und sich harmonisch in das fertige Design einfügt. Sie müssen nur entscheiden, welche Maschinengröße Sie benötigen, und die Abmessungen der Ausrüstung mit dem Ort des vorgesehenen Standorts in Beziehung setzen.

Arten von Geschirrspülern

Zunächst einmal können alle Geschirrspüler in Haushalt und Industrie unterteilt werden. Letztere werden in Gastronomiebetrieben und Unternehmen eingesetzt, daher gehen wir nicht darauf ein.

Haushaltsgeschirrspüler können in folgende Typen unterteilt werden:

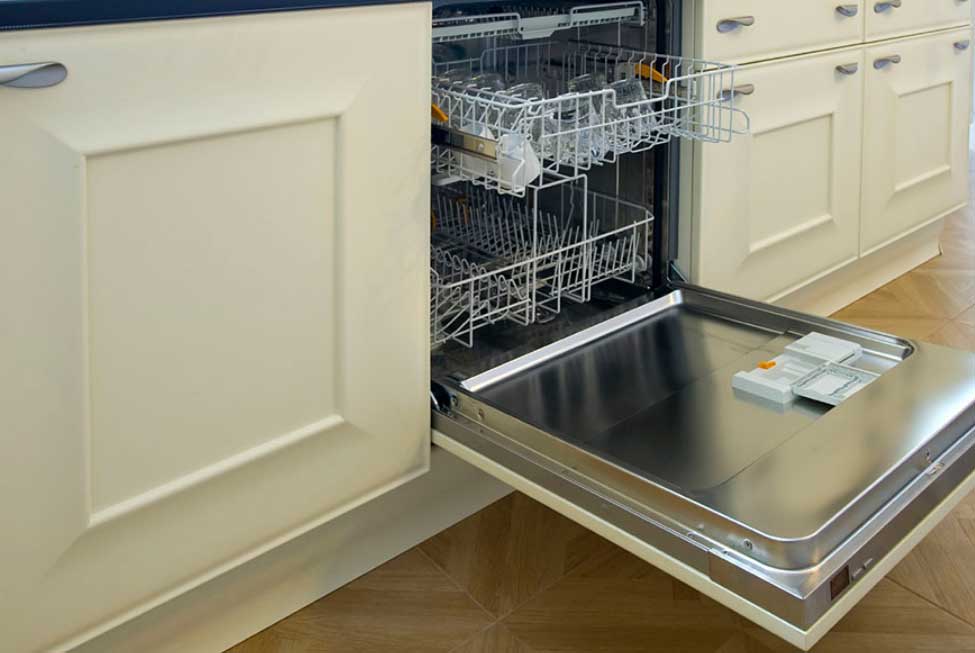

• Volleinbau - das System ist komplett hinter der Möbelfront verborgen. Die Steuereinheit befindet sich am Ende der Vorderwand. Solche Modelle sind oft mit einem Blinklicht ausgestattet. Es erzeugt eine Lichtmarkierung auf der Bodenoberfläche, die signalisiert, dass der Waschgang noch nicht beendet ist;
• Teileinbau - die Vorderwand ist komplett offen oder teilweise hinter der Möbelfront verborgen. Das Bedienfeld befindet sich in diesem Fall oberhalb der Fassade und ist auch bei eingeschalteter Maschine zugänglich;
• freistehend - eine unabhängige Einheit in einem eigenen Gehäuse;
  Die folgende Klassifizierung betrifft die dimensionalen Eigenschaften von Geschirrspülern. Maschinen unterscheiden:
• Full-Size - mit einer Breite von 60 cm Eine ausgezeichnete Option für eine große Familie. Ein solcher "Assistent" wird einen ganzen Berg von Gerichten bewältigen. In einem Zyklus können 10 bis 17 Sätze gewaschen werden. Es ist einfach, Töpfe und Pfannen darin zu platzieren. Die Höhe solcher Maschinen liegt zwischen 82 und 87 cm, die Tiefe zwischen 55 und 60 cm, sie werden in allen Kategorien präsentiert - eingebaut, teilweise eingebaut, separat;
• schmal - ihre Breite kann 45-49 cm betragen und sie können maximal 10 Geschirrsätze aufnehmen. Eher geeignet für kleine Familien von 3-5 Personen. Wenn die Familie groß ist, müssen Sie sie mehrmals ausführen;
• kompakt - kleine Geräte, ähnlich groß wie ein Mikrowellenherd. Sie haben eine Breite von 35-45 cm, sodass sie in jeder, selbst der kleinsten Küche, leicht zu platzieren sind. Für einen Zyklus können sie 4-6 Geschirrsets spülen.Erhältlich in Einbau- und freistehenden Ausführungen.

Wählen Sie eine Größe

Einbaugeschirrspüler gibt es in mehreren Größen und nehmen dementsprechend eine unterschiedliche Anzahl an Geschirr auf.

Tabelle 1. Abmessungen von Geschirrspülern

GrößeAbmessungen in ZentimeternMaximale Kapazität (in der Anzahl der Maßgedecke)

So planen Sie die Installation eines Einbaus in verschiedenen Größen, Zeichnung

Mini-Geschirrspüler sind insofern praktisch, als sie in eine kleine Küche sogar unter einer Spüle oder in einem Federmäppchen eingebaut werden können, da sie in der Größe einer Mikrowelle ähneln und ihre Position auf Augenhöhe sehr praktisch ist. Schmale Einheiten sollten nur unter der Bedingung gekauft werden, dass Sie keine große Familie haben. Es ist ratsam, die in voller Größe zu wählen, wenn Sie viele Verwandte und Gäste zu Hause haben. Sie müssen jedoch verstehen, dass der Platz in der Küche bzw. eine solche Maschine mehr beansprucht.

Es gibt verschiedene Arten von Maschinen, deren Gehäuseabmessungen variieren können.

Energieeffizienzklassen und Labels

Auch der Energieverbrauch und die Energieeffizienz ist ein wichtiger Punkt, auf den man beim Kauf achten sollte. Die Hersteller sind verpflichtet, die Energieeffizienzklasse für jedes Produkt anzugeben. In der Regel ist es auf einem Aufkleber angegeben, der auf das Gerät selbst geklebt oder einem Paket mit Dokumenten für Geräte beigelegt wird.

Klassen sind mit lateinischen Buchstaben gekennzeichnet: A +++, A ++, A +, A, B, C, D (bis 2010 wurde die Kennzeichnung mit den Buchstaben A, B, C, D, E, F, G bezeichnet) , wo jeweils Klasse A +++ - das sparsamste Modell in Bezug auf Strom- und Wasserverbrauch

In der Regel ist es auf einem Aufkleber angegeben, der auf das Gerät selbst geklebt oder einem Paket mit Dokumenten für Geräte beigelegt wird.Klassen sind mit lateinischen Buchstaben gekennzeichnet: A +++, A ++, A +, A, B, C, D (bis 2010 wurde die Kennzeichnung mit den Buchstaben A, B, C, D, E, F, G bezeichnet) , wobei die Klasse A +++ jeweils das sparsamste Modell in Bezug auf Strom- und Wasserverbrauch ist.

Wie werden Energieeffizienzklassen für Geschirrspüler verschiedener Typen gekennzeichnet?

Der Preis für solche Modelle wird jedoch viel höher sein als für ein Produkt mit einer anschließenden Klassenabstufung. Auch auf dem Aufkleber sollte angegeben werden:

• Modell und Marke des Produkts;
• Wasserverbrauch in Liter pro Zyklus;
• Stromverbrauch pro Zyklus (kWh);
• Trocknungsklasse (A - G);
• die Anzahl der Geschirrsets;
• Geräuschklasse in Dezibel.

Erläuterung der Symbole auf dem Aufkleber, mit dem der Geschirrspülerkörper ausgestattet ist

So installieren Sie eine Spülmaschine selbst

Ein sorgfältiges Studium der Anleitung für die Küchenzeile, Einfallsreichtum und ein wenig Erfahrung helfen Ihnen, den Geschirrspüler schnell und problemlos einzubauen. Selbst ein unerfahrener Besitzer wird die Aufgabe bewältigen können - die Installation erfolgt unabhängig vom Modell nach demselben Anschlussschema für Geschirrspüler.

Der erste Schritt ist eine sorgfältige Inspektion der ausgepackten Einheit. Wenn äußere Schäden festgestellt werden, wird empfohlen, sich sofort an das Geschäft zu wenden und es auszutauschen, da sonst die Gefahr eines vorzeitigen Ausfalls besteht. Wenn keine sichtbaren Chips oder Kratzer vorhanden sind, können Sie mit der Installation fortfahren.

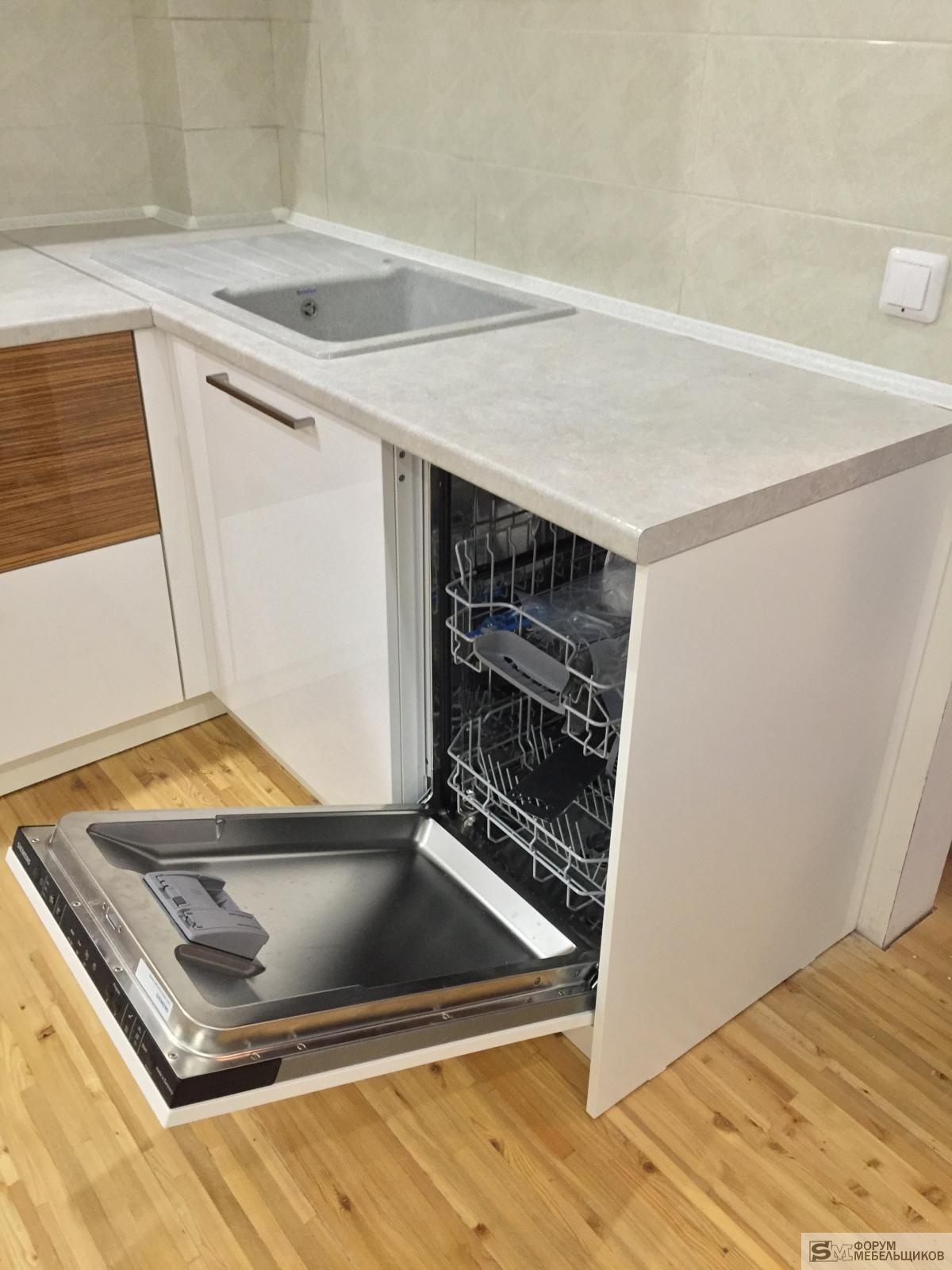

Einbau Geschirrspüler einbauen

Nachdem Sie sich für den am besten geeigneten Ort für einen voll eingebauten Geschirrspüler entschieden und zuvor alle Werkzeuge und Zubehörteile zusammengestellt haben, können Sie sich an die Arbeit machen

Beim Einbau eines Geschirrspülers in Möbel spielen die Abmessungen eine nicht unerhebliche Rolle.Es wird empfohlen, alle Oberflächen mehrmals sorgfältig zu messen - ein Fehler von wenigen Millimetern zwingt Sie dazu, das Gerät zu wechseln oder viel Zeit zu verbringen, erfinderisch zu sein, um die Installation durchzuführen

Die Installation der Küchenzeile besteht aus mehreren Schritten:

1. Entfernen Sie die Regale aus dem ausgewählten Schrank, Sie können einen kleinen Geschirrspüler unter der Spüle installieren, die Tür entfernen (es ist ratsam, ein Modell mit verstellbaren Rädern für den eingebauten Geschirrspüler zu wählen, es ist einfach, sie auf die gewünschte Höhe zu drehen ).
2. Setzen Sie ein T-Stück mit kaltem Wasser auf das Rohr (wenn kein Absperrhahn vorhanden ist, installieren Sie ihn sofort, dann ist dies ziemlich schwierig).
3. Wickeln Sie alle Fugen mit Klebeband ein, das als hervorragendes Dichtmittel dient.
4. Installieren Sie einen Siphon.
5. Verlegen Sie den Schlauch, stellen Sie sicher, dass er sich in einer Höhe von mindestens einem halben Meter über dem Boden befindet, befestigen Sie ihn an der Wand, den Wänden des Nachttisches, verwenden Sie spezielle Klemmen.
6. Schließen Sie den Schlauch an, installieren Sie den Siphon und biegen Sie ihn im erforderlichen Winkel. Reicht die Länge des Schlauches nicht aus, ist von einem Schleifen abzuraten – eine spätere Überschwemmung lässt sich nicht vermeiden.
7. Verschieben Sie den Einbau-Kompaktgeschirrspüler nach Möglichkeit auf den Nachttisch, installieren Sie ihn sofort an der richtigen Stelle.
8. Zulauf- und Ablaufschläuche anschließen.

Der letzte Schritt bei der Integration des Geschirrspülers in die fertige Küche besteht darin, die Zuverlässigkeit aller Gelenke zu überprüfen, das Gerät vollständig in den Nachttisch zu schieben und das erste Mal das Geschirr zu spülen.

Aufstellen einer Tischgeschirrspülmaschine

Reicht der Platz für eine Küchenhilfe nicht aus, empfiehlt sich die Anschaffung einer kompakten Einheit, die auf dem Tisch installiert wird.Die Abmessungen des Geschirrspülers haben keinen Einfluss auf die Qualität des Geschirrspülens, auch der Einbau ist problemlos möglich. Der Bosch-Geschirrspüler ist besonders einfach zu installieren (diese Marke ist aufgrund ihrer Qualität und ihres einfachen Anschlusses bei Hausfrauen am beliebtesten). Es wird möglich sein, die Arbeit auch ohne Erfahrung zu bewältigen, die Hauptsache ist, die technischen Anweisungen sorgfältig zu lesen.

Schritt-für-Schritt-Installation des Desktop-Geräts:

1. Wählen Sie eine geeignete Arbeitsplatte, der Ort sollte bequem und zugänglich sein, damit das Laden des Geschirrs problemlos erfolgt. Wenn möglich, wird empfohlen, ein solides Regal zu installieren, um Platz zu sparen und das Gerät am bequemsten zu positionieren.
2. Der Ort sollte sich in unmittelbarer Nähe des Abwasserkanals, der Steckdose und der Wasserleitung befinden.
3. Kaltwasser absperren.
4. Installieren Sie einen speziellen T-Kran, mit dem Sie den Auslass, an dem der Kran installiert ist, frei lassen können.
5. Schrauben Sie den Filter an den linken freien Auslass. Vergessen Sie das Dichtmittel nicht - die Wicklung muss gegen den Faden erfolgen.
6. Siphon montieren (Schlauch an die Armatur anschließen, Verbindung mit Schelle sichern), Zulaufschlauch am Vorlauffilter anschrauben.

Überprüfen Sie sorgfältig alle Verbindungen, beheben Sie Fehler, wenn ein Leck festgestellt wird, sonst hat der Geschirrspüler unangenehme Folgen, bis hin zum Ausfall des Geräts.

Es ist einfach, die ganze Arbeit in nur einer halben Stunde zu erledigen, aber es ist besser, sich nicht zu beeilen, denn nicht die Fristen sind wichtig, sondern die Qualität. Nach jedem erledigten Schritt empfiehlt sich eine Kontrolle – so vermeiden Sie lästige Fehler.

Betriebsempfehlungen

Für den korrekten und sorgfältigen Betrieb des Geschirrspülers ist es wichtig, bestimmte Regeln zu beachten:

Achten Sie beim Einräumen von Geschirr darauf, größere Speisereste zu entfernen. Besonders fettiges Geschirr, wie z. B. Bratpfannen, empfiehlt es sich, vor dem Beladen mit heißem Leitungswasser zu spülen. Dies erleichtert die Bedienung der Maschine und spart viel Strom. Große Gegenstände - Töpfe, Pfannen werden in die unteren Körbe geladen.

Es wird empfohlen, den Schonwaschmodus einzustellen. Tatsächlich handelt es sich um einen selbstregulierenden Modus. Wenn Sie homogene Gegenstände laden, zum Beispiel Porzellantassen, stellen Sie den entsprechenden Modus mit niedrigerer oder umgekehrt hoher Heiztemperatur ein. Für jede Maschine werden solche Modi in der beigefügten Anleitung ausführlich beschrieben.

Was die Fonds betrifft, so wird ihr Sortiment auf dem Markt für Verbrauchsmaterialien durch die folgenden Klassen repräsentiert:

Die letzte Klasse verdient besondere Aufmerksamkeit. Hartes Wasser ist nicht für die Spülmaschine geeignet. Dafür gibt es Salze - sie machen das Wasser weicher, was sich auf die Qualität der Wäsche und die Effizienz der Maschine auswirkt.

Während der Installation des Geschirrspülers, seiner Reparatur und Wartung muss die Stromversorgung unterbrochen werden. Dazu wird ein separates Netzteilmodul mit automatischen Schaltern eingebaut. Wenn kein solcher Knoten vorhanden ist, müssen Sie die gesamte Küchenzeile oder sogar die gesamte Wohnung stromlos schalten.

Vorbereitung von Werkzeugen und Materialien

Damit die Arbeit nicht enttäuscht und nur Freude bereitet, sollten Sie sich richtig darauf vorbereiten, die richtigen Werkzeuge und Materialien auswählen. Hierfür eignen sich folgende Geräte und Arbeitswerkzeuge:

1. Schraubendreher. Ein unverzichtbares elektrisches Gerät zum schnellen Lösen oder Eindrehen von Schrauben, Schrauben. Es kann auch verwendet werden, um Löcher für zukünftige Befestigungselemente zu bohren.
2. Bohren. Verwenden, wenn kein Schraubendreher verfügbar ist.Es ist auch zum Bohren notwendig und hilft, Löcher in die Platte zu bohren. Der Durchmesser des Bohrers wird entsprechend dem Durchmesser der Schrauben gewählt.
3. Roulette. Es ist erforderlich, um alle Messungen korrekt durchzuführen und sicherzustellen, dass die Aktionen korrekt sind.
4. Schraubendreher. Dieses Tool ist ohne dies unverzichtbar. Die Eigenschaften und der Zweck des Werkzeugs hängen von der Art der Befestigungselemente ab, die befestigt werden müssen.
5. Ahle. Manchmal ist es notwendig, saubere Löcher in zerbrechliche Materialien zu stechen, dazu ist es ratsam, einen scharfen, haltbaren Gegenstand zu verwenden.
6. Bleistift. Wir verwenden es, wenn es notwendig ist, Stellen zum Bohren von Befestigungslöchern zu markieren.
7. Schablone. Dies ist ein sehr praktisches Gerät in Form eines großen Blattes, mit dem Sie die Stellen zum Anbringen von Befestigungselementen richtig markieren können. Dazu müssen Sie es nur auf die Platte legen und die Punkte mit einem Bleistift markieren.
8. Doppelseitiges Klebeband. Es hilft, die Fassade und die Hauptfläche zu befestigen, bis sie mit Schrauben verschraubt sind. Experten empfehlen eine vorläufige „Anpassung“, da ein Fehler von wenigen Millimetern verheerende Folgen haben kann.

Wenn die Auflage von Hand hergestellt wird, benötigen Sie möglicherweise Sandpapier zum Schleifen der Oberfläche, ein Antiseptikum zum Imprägnieren und Farbe zum Auftragen auf die Enden oder auf die gesamte Oberfläche der Fassade.

So bauen Sie eine Spülmaschine in der Küche

Wie bei jedem anderen Gerätetyp wurden auch für Geschirrspüler Gebrauchsanweisungen erfunden, die bei der Arbeit befolgt werden müssen. Sie können eine Spülmaschine nur dann in die Küche einbauen, wenn Sie alle Schritte, die in der Anleitung beschrieben sind, konsequent ausführen.

Bei Nichtbeachtung besteht eine hohe Wahrscheinlichkeit, dass Flüssigkeit austritt.Dies kann zu traurigen Folgen und Konflikten mit Nachbarn führen.

Es ist auch wichtig, die Stromversorgung richtig anzuschließen. Andernfalls kann die Spülmaschine aufgrund eines Kurzschlusses einfach durchbrennen.

Die Anweisung besteht aus mehreren aufeinanderfolgenden Aktionen. So können Sie eine Spülmaschine wie folgt in die fertige Küche einbauen:

Schaltplan Geschirrspüler.

1. Als erster Arbeitsschritt wird eine separate Steckdose für die Spülmaschine angeschlossen. Die Küche kann viele Steckdosen haben, aber hier muss eine separate Instanz für die entsprechende Stromversorgung installiert werden. In diesem Fall muss die Steckdose an einen separaten Leitungsschutzschalter angeschlossen werden. Seine Leistung muss der Leistung der Spülmaschine entsprechen. Die Steckdose muss geerdet sein, um verschiedene unangenehme Situationen zu vermeiden, die während des Betriebs des Geschirrspülers auftreten können.
2. Um einen Geschirrspüler zu bauen, reicht es nicht aus, ihn nur an eine Stromquelle anzuschließen. Alle Schläuche müssen angeschlossen sein. Sie kommen oft mit der Maschine. Insgesamt gibt es zwei. Der erste ist zum Ablassen des Wassers und der zweite zum Zuführen des Wassers in die Spülmaschine erforderlich. Glücklicherweise findet man in der Küche immer einen Platz, wo man sie anschließen kann. Alle Schläuche sollten offen bleiben. Sie müssen zugänglich sein. Andernfalls wird es bei einem Unfall ziemlich schwierig sein, an sie heranzukommen. Sie können auch ein T-Stück anschließen. Damit können Sie alle Geräte an einem Ort an das Wasserversorgungs- und Abwassersystem anschließen. Der Schlauch sollte in einer Höhe von mehr als 40 cm über dem Boden verlegt werden. Alle Verbindungen im System müssen dicht sein. Um dies zu erreichen, lohnt es sich, Dichtmittel zu verwenden. Außerdem wird der Schlauch unbedingt über ein Absperrventil angeschlossen.Im Falle eines Unfalls kann es einfach abgestellt werden, indem die Wasserzufuhr zur Küche unterbrochen wird. Sie können auch einen speziellen Wasserreinigungsfilter installieren, damit außergewöhnlich sauberes Wasser in die Spülmaschine gelangt.
3. Jetzt können Sie eine Spülmaschine einbauen, da die Strom- und Wasserversorgung hergestellt ist. Dies muss direkt im Headset erfolgen. Damit die Ausrüstung stabil ist, werden Beine daran installiert. Ihre Höhe ist leicht verstellbar. Dazu müssen Sie nicht einmal ein zusätzliches Tool verwenden. Je ruhiger der Geschirrspüler steht, desto weniger Vibrationen treten während des Spülvorgangs auf. Der Boden, auf dem der Geschirrspüler aufgestellt wird, muss eben sein. Dies ist die Garantie für seine qualitativ hochwertige und langfristige Arbeit.

Installationsschema der Fassade an der Haustür.

Einen Geschirrspüler in der Küche in die Möbel einzubetten ist ganz einfach. Zu diesem Zweck sind in seiner Konstruktion spezielle Löcher und Befestigungen in Form von Schrauben vorgesehen. Sie werden mit einem Schraubendreher eingeschraubt. In einigen Fällen können Sie mit dem gewöhnlichsten Schraubendreher auskommen.

Jetzt lohnt es sich, eine Dekorblende einzubauen und einen Probelauf zu machen.

Beim Probelauf ist darauf zu achten, dass alle Verbindungen dicht sind. Wenn nirgendwo Wasser austritt, können Sie Geschirr in die Spülmaschine geben und ihre Arbeit genießen.

Auf diese Weise können Sie einen Geschirrspüler in der Küche in Möbel einbauen.

Verbindung eingebauter Geschirrspüler

Viele Arbeiten können selbst erledigt werden. Aber es gibt solche, die von Spezialisten mit Erfahrung und Erlaubnis zur Durchführung durchgeführt werden müssen.Dies gilt für Arbeiten rund um den Strom: Kabel verlegen und Steckdosen installieren.

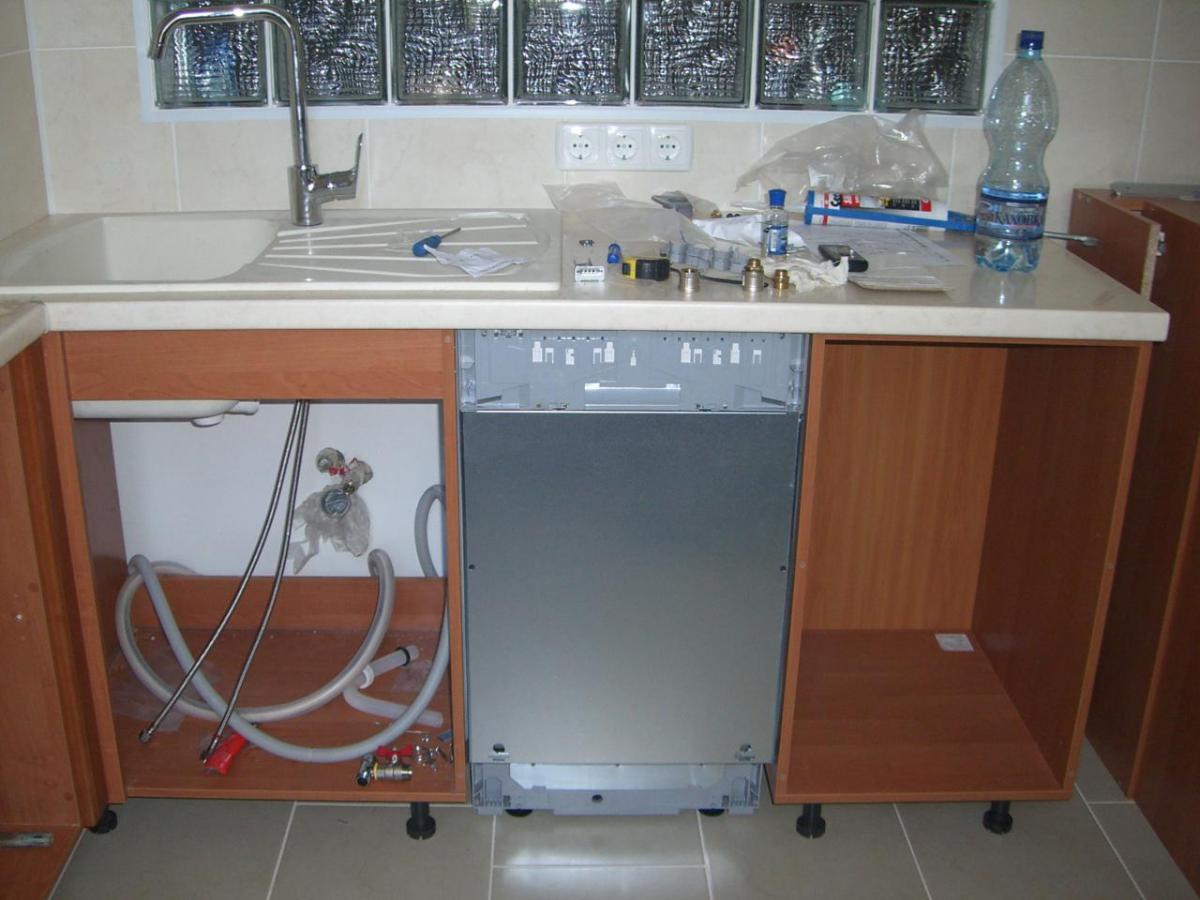

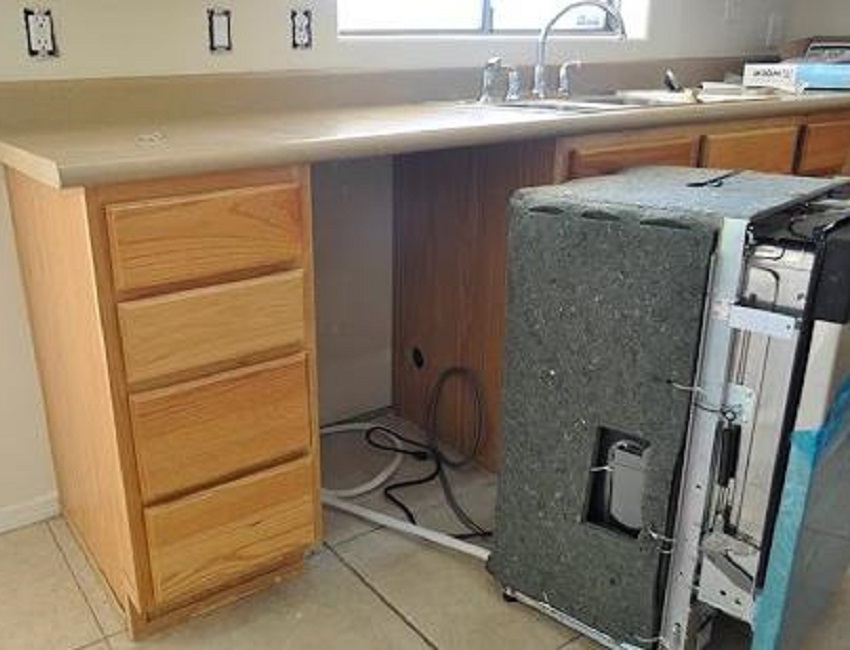

Installation an einem vorbereiteten Ort

Bevor Sie den Geschirrspüler in die fertige Küche einbauen, müssen Sie sich vergewissern, dass Sie ihn problemlos in den vorbereiteten Platz einbauen können, und es wird einen Abschnitt für Schläuche an der Seite oder Rückseite geben. Zunächst wird die Ausrüstung vor der vorbereiteten Abteilung platziert. Die darin eingebauten Schläuche werden durch die Löcher zum Ort der Kanalisation und Wasserversorgung und das Netzkabel zur Steckdose gezogen. Als nächstes installieren Sie das Gerät an der ausgewählten Stelle, vorher sollten Sie sich vergewissern, dass die Länge der Schläuche und des Kabels ausreichend ist.

Die Installation erfolgt gemäß der beigefügten Schritt-für-Schritt-Anleitung für ein bestimmtes Modell. Sie können auch Foren lesen und Videos ansehen. Fixieren Sie konsequent die im Bausatz enthaltenen Teile:

• kleben Sie eine Dampfsperrfolie;
• An den Rändern ist Dichtband befestigt;
• Dämpferelemente einbauen.

Wenn der Korpus des Geschirrspülers uneben ist, korrigieren Sie ihn, indem Sie die Höhe der Füße anpassen. Einige Hersteller von Geräten, zum Beispiel Electrolux, Bosch und andere, bringen am Set einen Lärmschutz an, der an der Unterseite befestigt werden muss. Am Ende wird die Tür des Apparats mit einer Fassade oder einer speziellen dekorativen Auflage verschlossen. Vorderteile ausrichten und mit selbstschneidenden Schrauben verstärken.

Elektrische Verbindung

Sie können den Überspannungsschutz nicht dehnen, sodass das Gerät mit der nächsten Steckdose verbunden ist. Das Kabel hat eine Standardlänge von ca. 1,5 m, daher sollte die Steckdose nicht weiter als in diesem Abstand liegen. Sie können keine Verlängerungskabel verwenden, da diese der Belastung nicht standhalten und schmelzen. Verwenden Sie keine gewöhnlichen Steckdosen mit anderen Geräten.Weisen Sie der Spülmaschine am besten einen separaten Punkt zu, verwenden Sie geerdete Steckdosen mit separatem Beutel. Letzteres dient dem Schutz vor Kurzschluss und Netzüberlastung. Es ist unmöglich, einen elektrischen Punkt in unmittelbarer Nähe des Bodens zu errichten. Bei Überschwemmungen tritt ein Kurzschluss auf. Der Abstand vom Boden zum Aufstellungsort der Maschine muss mehr als 25 cm betragen.

Kanalanschluss

Damit das PMM das verbrauchte Wasser ableiten kann, wird es an die Kanalisation angeschlossen. Es gibt mehrere Methoden. Der erste Weg ist der Anschluss an das Ablaufsystem der Spüle. Wenn es nicht möglich ist, den Schlauch direkt am Abwasserrohr zu befestigen, wird er auf diese Weise montiert. In diesem Fall muss der Siphon ausgetauscht werden, daher wird die Option als kostspielig und zeitaufwändig angesehen.

Die andere Methode ist sehr einfach. Es besteht darin, den Schlauch von der Spülmaschine an der Manschette des Abwasserrohrs zu montieren. Zur Befestigung wird ein spezielles Klebeband verwendet, das eine hervorragende Abdichtung bietet. Diese Methode wird verwendet, wenn sich unter der Spüle ein freies Loch befindet.

Wasserverbindung

Die meisten Modelle können an Warmwasser angeschlossen werden, aber Experten raten davon ab, da es nicht von guter Qualität ist. Dies wirkt sich sowohl auf die Gesundheit der Menschen als auch auf das Gerät selbst aus, das schneller ausfallen wird. Vor dem Anschluss an die Wasserversorgung wird das Wasser am Steigrohr abgesperrt. Um das T-Stück zu montieren, schrauben Sie den Mischschlauch ab. Der Mischer wird an einem der Eingänge des Splitters installiert, an dem anderen - einem Reinigungsfilter. Montieren Sie einen Kugelhahn mit Absperrung. An den Wasserhahn ist ein Schlauch angeschlossen, der aus der Spülmaschine kommt. Die Gelenke sind mit einem speziellen Klebeband umwickelt. Es verhindert den Wasserfluss.

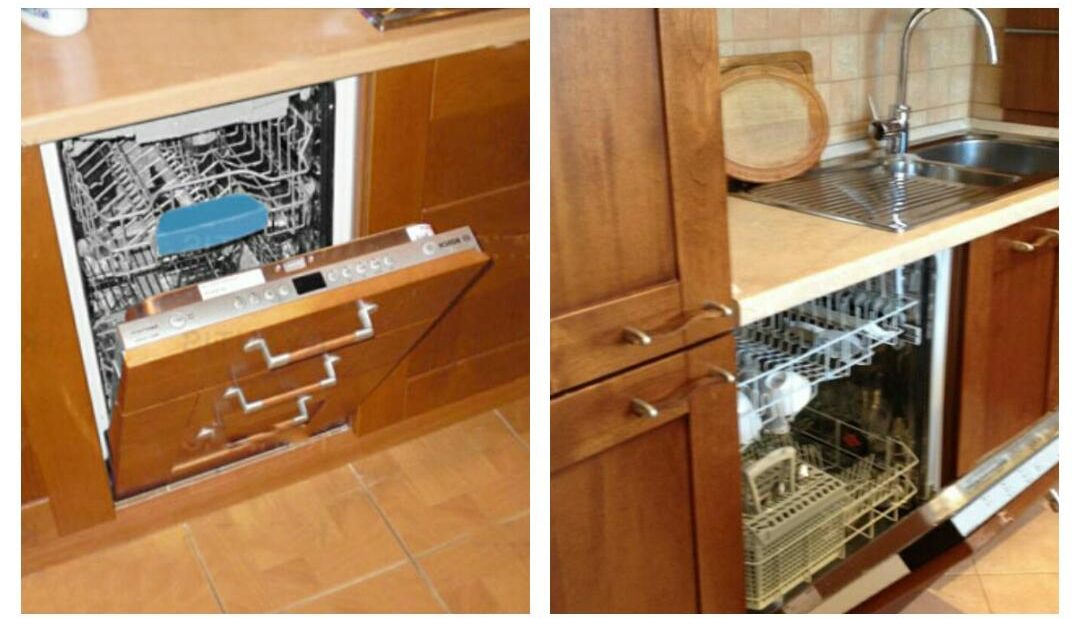

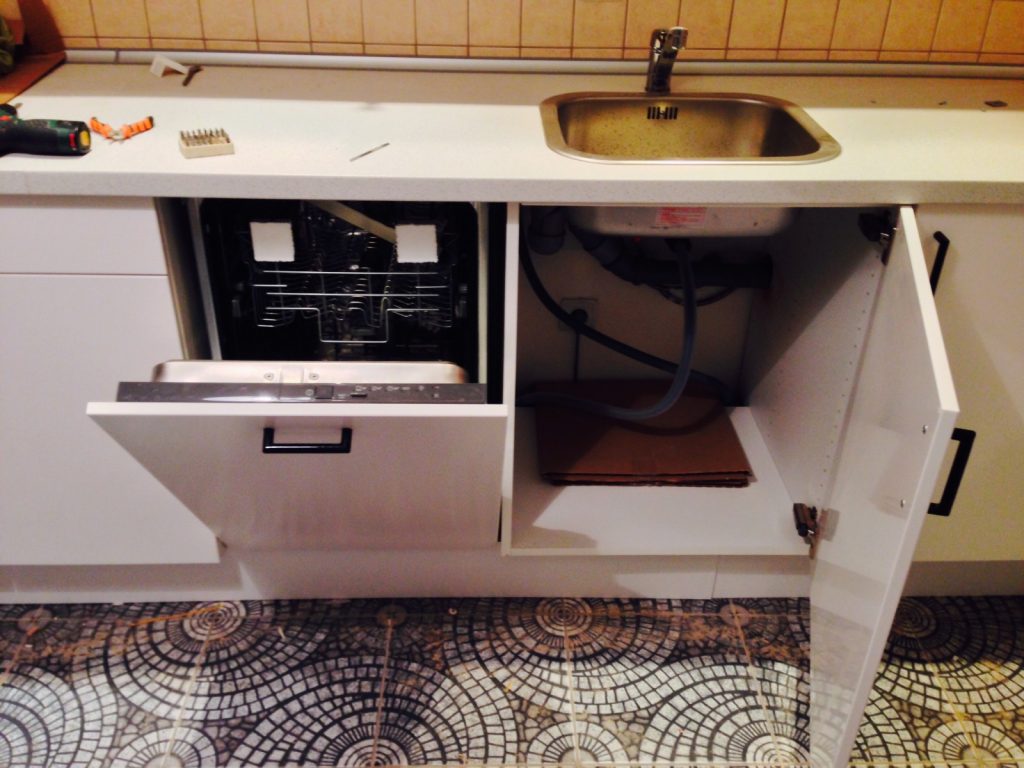

Installation der "Fassade"

Die Frontseite des Einbaugeschirrspülers muss mit einer Blende abgedeckt werden. Die Fassade muss in Übereinstimmung mit der Gestaltung des Raums hergestellt werden. Im Bausatz für solche Haushaltsgeräte werden ein spezielles Befestigungselement und ein Muster mitgeliefert, die für die Installation der Platte erforderlich sind. Es wird meistens auf Bestellung gefertigt. Die Arbeiten an der Installation der Fassade können problemlos selbstständig durchgeführt werden. Sie nehmen ein Blatt Papier, markieren darauf alle notwendigen Stellen und Zonen, an denen die Klemmen installiert werden sollen. Dieses Layout wird auf die Haustür aufgebracht, machen Sie die Markierungen der Dekorplatte. Die erforderlichen Stellen werden mit einer gewöhnlichen Ahle markiert.

Dann wird das Papierblatt entfernt, Löcher für selbstschneidende Schrauben gebohrt. Bringen Sie an den vorgeschriebenen Stellen den Vordertürgriff und die Riegel an. Diese Anleitung ist für die Montage von Frontteilen jeder Größe geeignet. Nachdem das Paneel zusammengebaut ist, wird es angebracht. An der Spülmaschinentür wird ein Zierelement befestigt und vorbereitete Schrauben eingeschraubt.

Temporärer Spülmaschinenanschluss

Lassen Sie uns nun herausfinden, wie Sie einen Einbaugeschirrspüler getrennt von einem Möbelset installieren.

Zuerst müssen Sie den Ablaufschlauch an den Abwasserkanal anschließen. Dazu können Sie es an den Teil des Waschbeckenablaufs anschließen, der wiederum an das Abwasserrohr angeschlossen ist

Es ist jedoch wichtig, in der Nähe des „Andockens“ einen Knick zu erstellen, damit kein Abwasser im Schlauch zurückbleibt. Im Extremfall kann der Ablaufschlauch einfach im Waschbecken gelassen werden.
Stellen Sie sicher, dass die Länge des Ablaufschlauchs nicht mehr als 1,5 beträgt

Im Extremfall können Sie 2m belassen.
Jetzt müssen Sie sich mit dem Einlassschlauch befassen.Um es zu installieren, müssen Sie zuerst ein spezielles Schlauch-T-Stück installieren. Entfernen Sie den Mischerschlauch von der Wasserversorgung und setzen Sie einen Messing- oder Bronzeadapter an seine Stelle. Installieren Sie nun an einem Ast einen Mixer, am zweiten einen Filter und am dritten einen Spülmaschinenschlauch.

Jetzt wissen Sie, wie Sie Ihren Geschirrspüler bedienen, ohne ihn bis zum Eintreffen der Küchenmöbel einzubauen. Testen Sie neue Techniken und entwöhnen Sie sich vom Geschirrspülen mit der Hand.

Teilen Sie Ihre Meinung - hinterlassen Sie einen Kommentar

Kommunikation verbinden

Der Geschirrspüler sollte neben der Öffnung aufgestellt werden (nicht hineindrücken) und dann eine Verbindung zur Kommunikation herstellen. Die Arbeiten werden in drei Phasen durchgeführt.

Stufe 1: Stromversorgung

Von der elektrischen Eingangstafel sollte eine separate Leitung gezogen werden. Wenn die Reparatur bereits abgeschlossen ist, verlegen Sie das Kabel entlang der Wände und verstecken Sie es in einer dekorativen Schachtel. Wenn die Endarbeiten bevorstehen, müssen Sie die Wände mit einem Perforator stanzen, das Kabel in die Aussparungen verlegen und mit Alabaster abdecken. Steckdosen sollten nicht weiter als 1 m vom Standort des PMM entfernt installiert werden (siehe Foto). Ein Difavtomat sollte auf dem Schirm platziert und mit dem Kabel verbunden werden.

Neben der Spülmaschine sind Steckdosen installiert - rechts davon und über der Arbeitsplatte

Stufe 2: Anschluss an die Wasserversorgung

Normalerweise wird nur kaltes Wasser an das PMM angeschlossen, obwohl es Modelle gibt, die sowohl an heißes als auch an kaltes Wasser angeschlossen werden können. Dazu müssen Sie das T-Stück an die Verbindungsstelle des flexiblen Schlauchs anschließen, der zum Spültischmischer mit der Wasserversorgung führt.

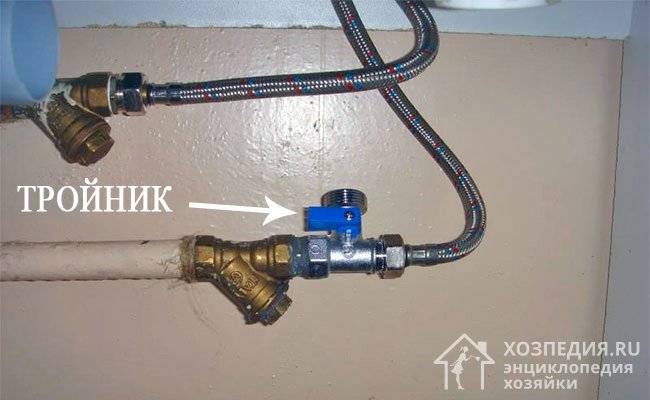

T-Stück installiert, um Wasser in die Spülmaschine abzulassen

Für eine zuverlässige Verbindung müssen alle Gewindeverbindungen mit FUM-Klebeband umwickelt werden.

Stufe 3: Anschluss an die Kanalisation

Um die Abfallflüssigkeit an das Entwässerungssystem abzugeben, ist es am besten zu verwenden Siphon zum Waschen, die über zwei zusätzliche Steckdosen verfügt, an denen ein Geschirrspüler und eine Waschmaschine angeschlossen werden können.

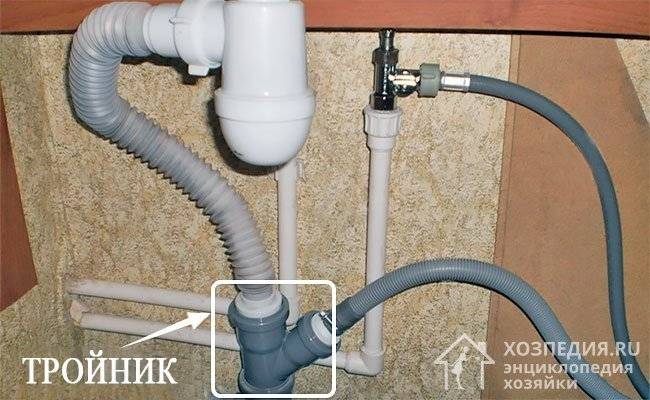

Siphon mit zwei Auslässen

Abflussschläuche werden an Armaturen befestigt, die wie ein umgekehrtes V geformt sind. Dadurch gelangen keine Gase aus der Kanalisation in den Raum. Es besteht auch die Möglichkeit des Anschlusses an ein im Kanalrohr installiertes T-Stück (siehe Foto).

Der Ablauf des Siphons und der Ablaufschlauch PMM werden an das T-Stück angeschlossen

Überprüfen Sie nach dem Anschließen an alle Systeme die Dichtheit der Verbindungen und führen Sie das erste Einschalten durch, um das PMM von Werksschmutz zu reinigen. Erst danach können Sie es in die Öffnung schieben, montieren und das Geschirr spülen.

Unabhängiger Anschluss der Spülmaschine

Es wird empfohlen, die Maschine sofort vor Ort zu installieren und sich dann um den Anschluss zu kümmern. Beim Einbaumodell ist es jedoch bequemer, zuerst die Schläuche anzuschließen und die Maschine dann in einer Nische oder einem Schrank zu montieren. Wie Sie ein eingebettetes PMM installieren, lesen Sie in unserem separaten Artikel.

Was Sie zum Verbinden brauchen

Zubehör:

• Euro-Steckdose mit feuchtigkeitsbeständigem Gehäuse und Erdung;
• dreiadriges Kupferkabel (zur Organisation der Verkabelung);
• Stabilisator;
• Messing-T-Stück mit Absperrhahn;
• Kupplung;
• Eckhahn;
• Verlängerungskabel und zusätzlicher Schlauch;
• Siphon mit zwei Auslässen (zum gleichzeitigen Anschluss von Geschirrspüler und Waschmaschine);
• Schlauch „Aquastop“ (falls nicht vorhanden);
• Rauchband zum Abdichten von Fugen;
• Filter;
• Schellen, Dichtungen.

Werkzeug:

• Zange;
• Schraubendreher;
• Schraubenschlüssel;
• eben.

Organisation der elektrischen Verkabelung

Das Spülmaschinenkabel ist speziell kurz gemacht.Der europäische Stecker kann an eine spezielle Steckdose angeschlossen werden, die sich nicht höher als 45 cm über dem Boden befindet.

So organisieren Sie den Elektroanschluss richtig:

1. Kanal in die Wand bohren, Kupferdraht verlegen.
2. Sorgen Sie für eine feuchtigkeitsbeständige Steckdose mit Erdung.
3. Schließen Sie die Steckdose über einen 16-A-Difavtomat an. Aus Sicherheitsgründen wird empfohlen, einen Spannungsstabilisator zu installieren. Wie man einen Spülmaschinenstabilisator auswählt, lesen Sie in einem separaten Artikel.

Klempnerarbeiten

Sie wissen, wie der elektrische Teil der Maschine installiert und angeschlossen wird. Jedes Modell von PMM Korting, Hansa, Gorenje, Beko, Ikea, Ariston wird auf die gleiche Weise an die Wasserversorgung angeschlossen. Die einfachste Lösung ist die Verbindung über ein Mischpult. Wenn Sie das Gerät jedoch weit entfernt von der Spüle installieren, ist die Methode des Zapfens in eine Kaltwasserleitung geeignet.

So schließen Sie eine Wasserleitung an:

1. Schneiden Sie mit einer Schleifmaschine ein Rohrstück ab.
2. Die Ausrückkupplung einbauen.
3. Schrauben Sie einen Hahn mit Absperrventil auf die Kupplung.
4. Schließen Sie den Geschirrspülerschlauch an den Wasserhahnauslass an.

Durchmischer:

1. Trennen Sie den Mischerschlauch vom Rohrauslass.
2. Installieren Sie ein Messing-T-Stück.
3. Schließen Sie einen Mischer an einen Ausgang an.
4. Zum anderen - ein Grobfilter und das Ende des Zulaufschlauchs.

Kümmere dich jetzt um das Wasser.

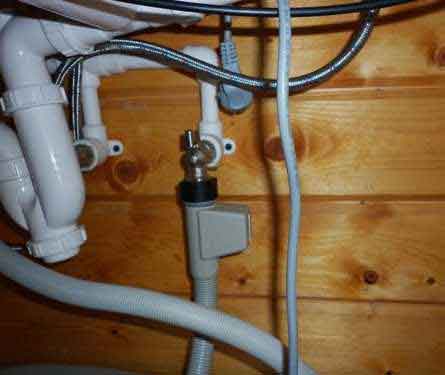

Entwässerungsarbeiten

Wo soll der Abfluss angeschlossen werden? Auch hier stehen zwei Optionen zur Auswahl:

• Direkt an der Kanalisation.
• durch den Siphon.

Warum empfehlen Experten keinen direkten Anschluss an die Kanalisation? Weil es schwierig ist, die Blockade zu entfernen. Eine andere Sache ist der Siphon, bei dem Sie den Deckel abschrauben und reinigen können.

Für den Anschluss an den Abwasserkanal reicht es aus, einen Adapter am Auslass zu installieren, an den Sie den Ablaufschlauch des Geschirrspülers und der Waschmaschine anschließen können.Anschlüsse sind sorgfältig abgedichtet.

Bei Installation durch einen Siphon:

• Entfernen Sie den alten und installieren Sie einen neuen Siphon.
• Schließen Sie den Ablaufschlauch des Geschirrspülers an den Auslass an.
• Achten Sie darauf, die Verbindung mit einer Klemme zu befestigen. Bei starkem Druck kann der Schlauch von seinem Platz gerissen werden, was zu Undichtigkeiten führt.

Wie Sie sehen, können Sie die Installation von PMM „Hans“, „Burning“ und anderen Marken selbst organisieren. Wenn die Arbeit beendet ist, führen Sie das Testprogramm ohne Geschirr aus, um die Stärke der Verbindungen und den Betrieb der Knoten zu überprüfen. Wie Sie die Spülmaschine zum ersten Mal laufen lassen, lesen Sie den Artikel.

Das Video hilft Ihnen, den Geschirrspüler selbst zu installieren:
