Vorschaltgerät für Leuchtstofflampen: Warum Sie es brauchen, wie es funktioniert, Typen + wie man es auswählt

Vorteile und Nachteile

Dank technologischer Fortschritte bei elektronischen Vorschaltgeräten hat sich dieses Zubehör in Leuchtstofflampen (FL) durchgesetzt.

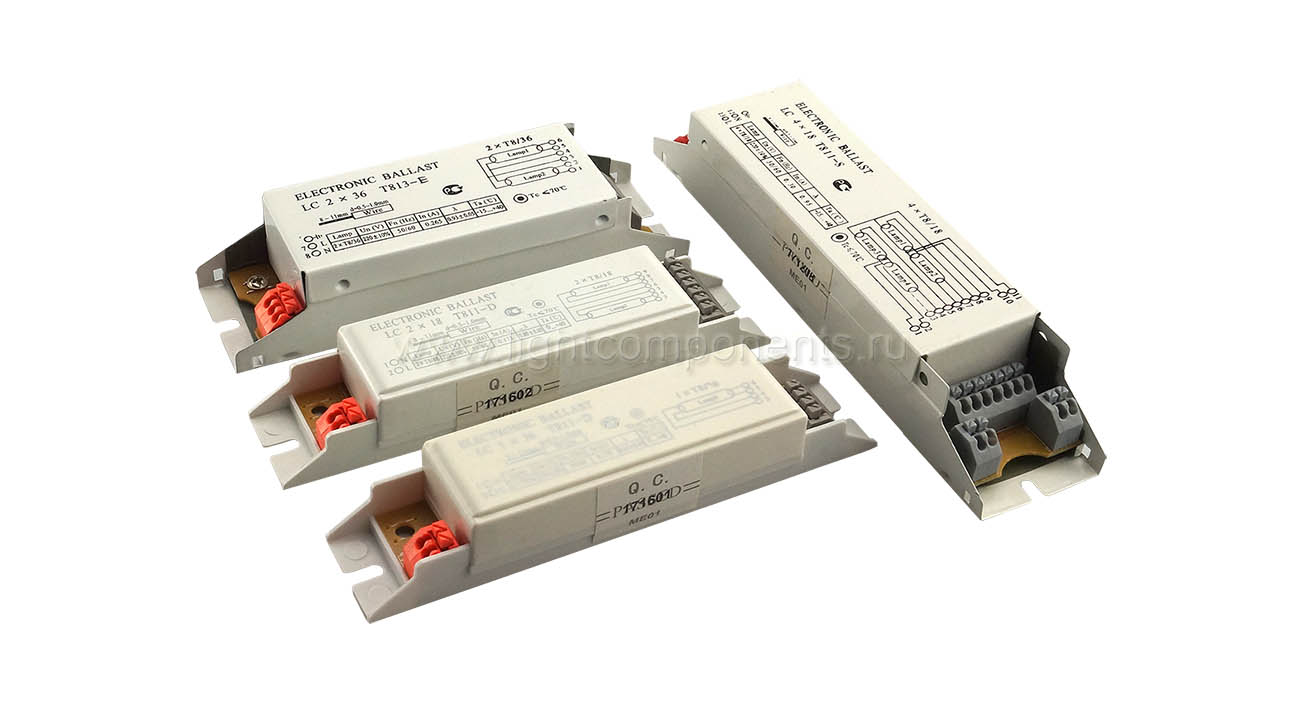

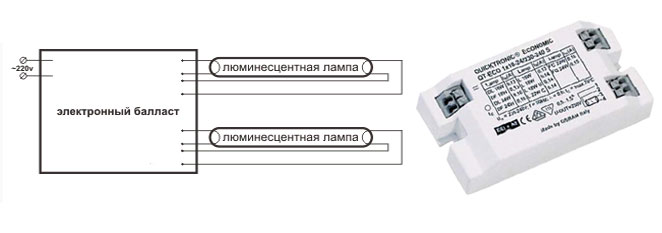

EB-Anschlussblock

Wichtige Vorteile:

• Designflexibilität und hervorragende Regeleigenschaften. Es gibt verschiedene Arten von Vorschaltgeräten mit einstellbaren Funktionen, die LLs mit unterschiedlichen Ausgangspegeln ansteuern können. Es gibt Vorschaltgeräte für wenig Licht und geringeren Stromverbrauch. Für eine höhere Beleuchtungsstärke sind Vorschaltgeräte mit hoher Lichtleistung erhältlich, die mit weniger Lampen und einem höheren Leistungsfaktor verwendet werden können.
• Große Effizienz.Elektronische Drosseln erzeugen selten viel interne Wärme und gelten daher als effizienter. Diese EBs bieten flimmerfreie und konstante Leistung von Leuchtstofflampen, was einer der bemerkenswertesten Vorteile ist.
• Weniger Kühllast. Da die EBs keine Spule und keinen Kern enthalten, wird die erzeugte Wärme minimiert und somit die Kühllast reduziert.
• Die Möglichkeit, mehrere Geräte gleichzeitig zu bedienen. Mit einem EVG können 4 Leuchten gesteuert werden.
• Leichter im Gewicht. Durch den Einsatz elektronischer Vorschaltgeräte sind die Leuchten leichter. Da es keinen Kern und keine Spule enthält, ist es vergleichsweise leicht.
• Weniger Lampenflimmern. Einer der größten Vorteile der Verwendung dieser Inhaltsstoffe besteht darin, diesen Faktor zu reduzieren.
• Ruhige Arbeit. Ein weiteres nützliches Merkmal ist, dass EVG im Gegensatz zu magnetischen Vorschaltgeräten leise arbeiten.
• Überragende Sensorfähigkeit – Die PUs sind sensorfähig, da sie das Ende der Lampenlebensdauer erkennen und die Lampe ausschalten, bevor sie überhitzt und ausfällt.
• Elektronische Drosseln sind in vielen Online-Elektronikgeschäften in großer Auswahl zu erschwinglichen Preisen erhältlich.

Zu den Nachteilen gehört die Tatsache, dass Wechselströme bei elektronischen Vorschaltgeräten Stromspitzen in der Nähe von Spannungsspitzen erzeugen können, wodurch ein hoher Oberschwingungsstrom entsteht. Dies ist nicht nur ein Problem für das Beleuchtungssystem, sondern kann auch zusätzliche Probleme wie magnetische Streufelder, korrodierte Rohre, Störungen durch Radio- und Fernsehgeräte und sogar fehlerhafte IT-Geräte verursachen.

Der hohe Oberwellenanteil führt auch in Drehstromnetzen zu einer Überlastung von Transformatoren und Neutralleitern. Die höhere Flimmerfrequenz kann vom menschlichen Auge unbemerkt bleiben, verursacht jedoch Probleme mit Infrarot-Fernbedienungen, die in Heim-Multimedia-Geräten wie Fernsehern verwendet werden.

Weitere Informationen! Elektronische Vorschaltgeräte verfügen nicht über die Schaltkreise, um Stromstößen und Überlastungen standzuhalten.

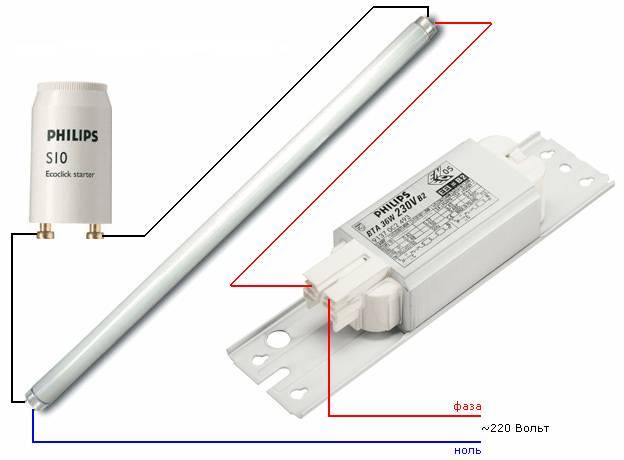

Klassisches Schema mit elektromagnetischem Vorschaltgerät

Die Kombination aus Drossel und Anlasser wird auch als elektromagnetisches Vorschaltgerät bezeichnet. Schematisch kann diese Art der Verbindung in Form der folgenden Abbildung dargestellt werden.

Um den Wirkungsgrad zu erhöhen und Blindlasten zu reduzieren, werden zwei Kondensatoren in den Stromkreis eingeführt - sie werden mit C1 und C2 bezeichnet.

• Die Bezeichnung LL1 ist eine Drossel, manchmal wird sie auch als Vorschaltgerät bezeichnet.
• Die Bezeichnung E1 ist ein Starter, in der Regel handelt es sich um eine kleine Glimmentladungslampe mit einer beweglichen Bimetallelektrode.

Bevor der Strom angelegt wird, sind diese Kontakte zunächst offen, sodass der Strom im Stromkreis nicht direkt der Glühbirne zugeführt wird, sondern die Bimetallplatte erwärmt, die sich beim Erhitzen biegt und den Kontakt schließt. Dadurch steigt der Strom, wodurch die Heizdrähte in der Leuchtstofflampe erwärmt werden, und im Starter selbst sinkt der Strom und die Elektroden öffnen. Der Prozess der Selbstinduktion beginnt im Vorschaltgerät und führt zur Erzeugung eines Hochspannungsimpulses, der die Bildung geladener Teilchen sicherstellt, die in Wechselwirkung mit dem Leuchtstoff der Beschichtung den Anschein von Lichtstrahlung erwecken.

Solche Schemata mit Ballast haben eine Reihe von Vorteilen:

• geringe Kosten der erforderlichen Ausrüstung;
• Benutzerfreundlichkeit.

Zu den Nachteilen solcher Systeme gehören:

• "Flimmern" der Lichtstrahlung;
• erhebliches Gewicht und große Abmessungen der Drosselklappe;
• lange Zündung einer Leuchtstofflampe;
• Summen einer funktionierenden Drosselklappe;
• fast 15% Energieverlust.
• kann nicht in Verbindung mit Geräten verwendet werden, die die Helligkeit der Beleuchtung stufenlos regulieren;
• bei Kälte verlangsamt sich der Einschluss deutlich.

Der Induktor wird streng nach den Anweisungen für einen bestimmten Typ von Leuchtstofflampen ausgewählt. Dadurch wird die volle Leistung ihrer Funktionen sichergestellt:

• begrenzen Sie den Stromwert auf die erforderlichen Werte, wenn die Elektroden geschlossen sind;
• eine für den Durchbruch des gasförmigen Mediums im Lampenkolben ausreichende Spannung erzeugen;
• Stellen Sie sicher, dass das Entladungsbrennen auf einem stabilen konstanten Niveau gehalten wird.

Eine uneinheitliche Auswahl führt zu vorzeitigem Lampenverschleiß. Drosseln haben in der Regel die gleiche Leistung wie die Lampe.

Unter den häufigsten Fehlfunktionen von Leuchten, die Leuchtstofflampen verwenden, können folgende unterschieden werden:

• drosselausfall, äußerlich zeigt es sich in der Schwärzung der Wicklung, im Schmelzen der Kontakte: Sie können seine Leistung selbst überprüfen, dazu benötigen Sie ein Ohmmeter - der Widerstand eines guten Vorschaltgeräts beträgt etwa vierzig Ohm, wenn das Ohmmeter weniger anzeigt als dreißig Ohm - die Drossel muss ersetzt werden;
• Starterausfall - in diesem Fall beginnt die Lampe nur an den Rändern zu leuchten, das Blinken beginnt, manchmal leuchtet die Starterlampe, aber die Lampe selbst leuchtet nicht, die Störung kann nur durch Ersetzen des Starters behoben werden;
• Manchmal sind alle Details der Schaltung in Ordnung, aber die Lampe schaltet sich in der Regel nicht ein, der Grund ist der Verlust von Kontakten in den Lampenfassungen: Bei minderwertigen Lampen bestehen sie aus minderwertigen Materialien und daher schmelzen - eine solche Fehlfunktion kann nur durch Austausch der Fassungen der Lampenfassungen behoben werden;
• Die Lampe blinkt wie ein Blitz, an den Rändern der Glühbirne wird eine Schwärzung beobachtet, das Leuchten ist sehr schwach - Fehlersuche beim Lampenwechsel.

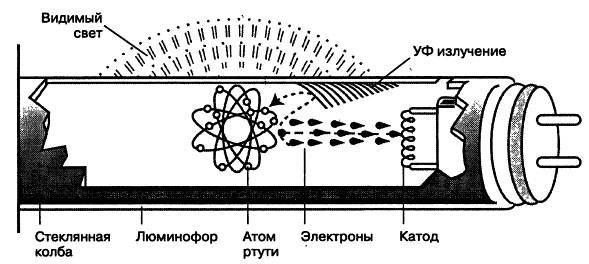

Das Funktionsprinzip einer Leuchtstofflampe

Ein Merkmal des Betriebs von Leuchtstofflampen ist, dass sie nicht direkt an die Stromversorgung angeschlossen werden können. Der Widerstand zwischen den Elektroden im kalten Zustand ist groß, und die zwischen ihnen fließende Strommenge reicht nicht aus, damit eine Entladung auftritt. Die Zündung erfordert einen Hochspannungsimpuls.

Eine Lampe mit gezündeter Entladung zeichnet sich durch einen geringen Widerstand aus, der eine reaktive Eigenschaft hat. Um den Blindanteil zu kompensieren und den fließenden Strom zu begrenzen, wird der Leuchtstoffquelle eine Drossel (Vorschaltgerät) in Reihe geschaltet.

Viele verstehen nicht, warum in Leuchtstofflampen ein Starter benötigt wird. Der Induktor, der zusammen mit dem Starter im Stromkreis enthalten ist, erzeugt einen Hochspannungsimpuls, um eine Entladung zwischen den Elektroden zu starten. Dies geschieht, weil beim Öffnen der Starterkontakte an den Induktoranschlüssen ein Selbstinduktions-EMK-Impuls von bis zu 1 kV entsteht.

Wozu dient ein Choke?

Der Einsatz einer Leuchtstofflampendrossel (Vorschaltgerät) in Leistungsstromkreisen ist aus zwei Gründen erforderlich:

• Startspannungserzeugung;
• Begrenzung des Stroms durch die Elektroden.

Das Funktionsprinzip des Induktors basiert auf der Reaktanz des Induktors, der der Induktor ist. Induktive Reaktanz führt eine Phasenverschiebung zwischen Spannung und Strom von 90º ein.

Da die strombegrenzende Größe die induktive Reaktanz ist, können Drosseln, die für Lampen gleicher Leistung ausgelegt sind, nicht verwendet werden, um mehr oder weniger leistungsstarke Geräte anzuschließen.

Toleranzen sind in gewissen Grenzen möglich. Früher produzierte die heimische Industrie Leuchtstofflampen mit einer Leistung von 40 Watt. Eine 36-W-Induktivität für moderne Leuchtstofflampen kann sicher in Stromkreisen veralteter Lampen verwendet werden und umgekehrt.

Unterschiede zwischen einer Drossel und einem elektronischen Vorschaltgerät

Die Drosselschaltung zum Einschalten von lumineszierenden Lichtquellen ist einfach und sehr zuverlässig. Ausnahme ist der regelmäßige Austausch von Startern, da diese eine Gruppe von Öffnerkontakten zur Erzeugung von Startimpulsen enthalten.

Gleichzeitig hat die Schaltung erhebliche Nachteile, die uns dazu zwangen, nach neuen Lösungen zum Einschalten von Lampen zu suchen:

• lange Einschaltzeit, die sich erhöht, wenn die Lampe abgenutzt ist oder die Versorgungsspannung abnimmt;
• große Verzerrung der Wellenform der Netzspannung (cosf
• flackerndes Leuchten mit doppelter Frequenz der Stromversorgung aufgrund der geringen Trägheit der Leuchtkraft der Gasentladung;
• große Gewichts- und Größenmerkmale;
• niederfrequentes Brummen durch Vibration der Platten des Magnetdrosselsystems;
• geringe Zuverlässigkeit beim Starten bei niedrigen Temperaturen.

Die Überprüfung der Drossel von Leuchtstofflampen wird dadurch erschwert, dass Geräte zur Bestimmung von Windungskurzschlüssen nicht sehr verbreitet sind und mit Standardgeräten nur das Vorhandensein oder Nichtvorhandensein einer Unterbrechung festgestellt werden kann.

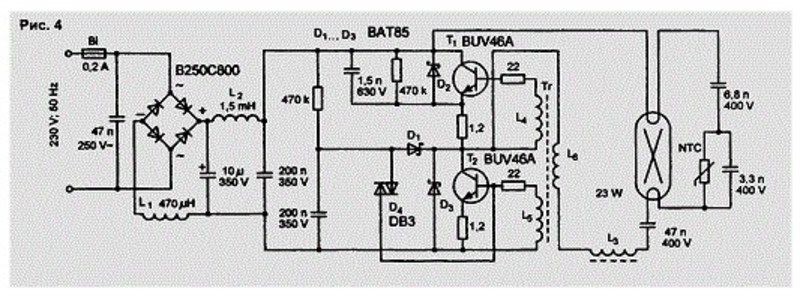

Um diese Mängel zu beseitigen, wurden Schaltungen elektronischer Vorschaltgeräte (elektronische Vorschaltgeräte) entwickelt. Der Betrieb elektronischer Schaltungen basiert auf einem anderen Prinzip der Erzeugung einer Hochspannung zum Starten und Aufrechterhalten der Verbrennung.

Der Hochspannungsimpuls wird von den elektronischen Komponenten erzeugt und eine Hochfrequenzspannung (25-100 kHz) wird verwendet, um die Entladung zu unterstützen. Der Betrieb des EVG kann in zwei Modi erfolgen:

• mit Vorheizung der Elektroden;
• mit Kaltstart.

Im ersten Modus wird zum anfänglichen Erhitzen für 0,5–1 Sekunde eine Niederspannung an die Elektroden angelegt. Nach Ablauf der Zeit wird ein Hochspannungsimpuls angelegt, wodurch die Entladung zwischen den Elektroden gezündet wird. Dieser Modus ist technisch schwieriger umzusetzen, erhöht aber die Lebensdauer der Lampen.

Der Kaltstartmodus unterscheidet sich darin, dass die Startspannung an die kalten Elektroden angelegt wird, was einen schnellen Start bewirkt. Diese Startmethode wird für den häufigen Gebrauch nicht empfohlen, da sie die Lebensdauer stark verkürzt, aber sie kann auch bei Lampen mit defekten Elektroden (mit verbrannten Glühfäden) verwendet werden.

Schaltungen mit elektronischer Drossel haben folgende Vorteile:

völlige Flimmerfreiheit;
großer Temperatureinsatzbereich;
kleine Verzerrung der Wellenform der Netzspannung;
Abwesenheit von akustischem Rauschen;
die Lebensdauer von Lichtquellen erhöhen;
geringe Abmessungen und geringes Gewicht, Möglichkeit der Miniaturausführung;
die Möglichkeit des Dimmens - Ändern der Helligkeit durch Steuern des Arbeitszyklus der Elektrodenleistungsimpulse.

Wo könnte ich kaufen?

Die modernen Mechanismen, mit denen eine Leuchtstofflampe betrieben wird, werden nicht nur von Elektronikhändlern verkauft, sondern auch von vielen Firmen, die Websites haben.

Bei der Auswahl eines Vorschaltgeräts ist zu beachten, dass die Leistungsanzeigen eines solchen Geräts die Leistung der Lichtquelle nicht zu stark überschreiten sollten, da in diesem Fall eine Überhitzung und ein schneller Ausfall der Lampe festgestellt werden.

Der umgekehrte Überschuss ist ebenfalls zulässig, aber im Rahmen des Zumutbaren, da eine solche Situation häufig dazu führt, dass das Vorschaltgerät selbst durchbrennt.

Das Anschließen einer leistungsstärkeren Lichtquelle an ein weniger leistungsstarkes Vorschaltgerät ist durchaus möglich, erfordert jedoch eine kompetente Beurteilung der Abnahme der Helligkeit des Beleuchtungsgeräts und die Steuerung der Erwärmung des Vorschaltgeräts.

Leuchtstofflampengerät

Um das Funktionsprinzip einer einlampigen Lampe zu verstehen, müssen Sie sich mit ihrer Schaltung vertraut machen. Die Leuchte besteht aus folgenden Elementen:

• zylindrisches Glasrohr;
• zwei Sockel mit Doppelelektroden;
• Anlasser arbeitet in der Anfangsphase der Zündung;
• elektromagnetische Drossel;
• Kondensator parallel zum Netz geschaltet.

Der Kolben des Produkts besteht aus Quarzglas. In der Anfangsphase seiner Herstellung wurde Luft herausgepumpt und eine Umgebung geschaffen, die aus einer Mischung aus Inertgas und Quecksilberdampf bestand. Letzteres befindet sich aufgrund des im inneren Hohlraum des Produkts erzeugten Überdrucks in einem gasförmigen Zustand. Die Wände sind von innen mit einer phosphoreszierenden Verbindung bedeckt, die die Energie der ultravioletten Strahlung in für das menschliche Auge sichtbares Licht umwandelt.

Den Anschlüssen der Elektroden an den Enden der Vorrichtung wird eine Netzwechselspannung zugeführt. Die inneren Wolframfilamente sind mit Metall beschichtet, das beim Erhitzen eine große Anzahl freier Elektronen von seiner Oberfläche emittiert. Als solche Metalle können Cäsium, Barium, Calcium verwendet werden.

Eine elektromagnetische Drossel ist eine Spule, die zur Erhöhung der Induktivität auf einen Elektrostahlkern mit großer magnetischer Permeabilität gewickelt ist.

Der Starter arbeitet im Anfangsstadium des Glimmentladungsprozesses im Gasgemisch. Sein Körper enthält zwei Elektroden, von denen eine bimetallisch ist und sich unter Temperatureinfluss biegen und ihre Größe ändern kann. Es übernimmt die Rolle eines Leistungsschalters und eines Leistungsschalters, in dem die Drossel enthalten ist.

Wie startet und funktioniert die Lampe?

In dem Moment, in dem das Beleuchtungsgerät eingeschaltet wird, beginnt der Anlasser zuerst zu arbeiten. Es erhitzt die Elektroden und verursacht einen Kurzschluss. Der Strom im Stromkreis steigt stark an, wodurch sich die Elektroden fast augenblicklich auf die erforderliche Temperatur erwärmen. Danach öffnen die Starterkontakte und kühlen ab.

Visuelles Startschema

Im Moment der Unterbrechung des Stromkreises kommt vom Transformator ein Hochspannungsimpuls von 800 - 1000 V. Er sorgt in einer Umgebung aus Edelgas und Quecksilberdampf für die notwendige elektrische Ladung an den Kontakten der Glühlampe.

Das Gas wird erhitzt und ultraviolette Strahlung wird erzeugt. Durch Einwirkung auf den Leuchtstoff bewirkt die Strahlung, dass die Lampe mit sichtbarem weißem Licht leuchtet.Dann wird der Strom gleichmäßig zwischen dem Induktor und der Lampe verteilt, wodurch eine stabile Netzwerkleistung für ein gleichmäßiges Leuchten ohne Welligkeit aufrechterhalten wird. In diesem Stadium gibt es keinen Energieverbrauch vom Vorschaltgerät.

Da die Spannung im Stromkreis während des Lampenbetriebs niedrig ist, bleiben die Starterkontakte geöffnet.

Der Gashebel hilft, diesen Effekt zu beseitigen. Es wandelt die niederfrequente Wechselspannung des Haushaltsnetzes in eine konstante Spannung um und kehrt sie dann wieder in eine Wechselspannung um, aber bereits bei einer hohen Frequenz verschwinden die Welligkeiten.

Choke-Klassifizierung

In Leuchtstofflampen werden elektronische oder elektromagnetische Drosseln (EMPRA) verwendet. Beide Arten haben ihre eigenen Eigenschaften.

Eine elektromagnetische Drossel ist eine Spule mit einem Metallkern und einer Wicklung aus Kupfer- oder Aluminiumdraht. Der Durchmesser des Kabels beeinflusst die Funktionalität der Leuchte. Das Modell ist recht zuverlässig, Leistungsverluste bis zu 50 % lassen jedoch Zweifel an seiner Wirksamkeit aufkommen.

Elektromagnetische Strukturen sind nicht mit der Netzfrequenz synchronisiert. Dies führt zu Blitzen, kurz bevor die Lampe gezündet wird. Blitze stören praktisch nicht den komfortablen Gebrauch der Lampe, aber sie wirken sich negativ auf das Vorschaltgerät aus.

Sorten von elektronischen und elektromagnetischen Geräten

Die Unvollkommenheit elektromagnetischer Technologien und erhebliche Leistungsverluste während ihrer Verwendung führen dazu, dass elektronische Vorschaltgeräte solche Geräte ersetzen.

Elektronische Drosseln sind strukturell komplexer und umfassen:

• Filter zur Eliminierung elektromagnetischer Störungen. Löscht effektiv alle unerwünschten Vibrationen der äußeren Umgebung und der Lampe selbst.
• Vorrichtung zum Ändern des Leistungsfaktors. Steuert die Phasenverschiebung des Wechselstroms.
• Glättungsfilter, der die Wechselstromwelligkeit im System reduziert.
• Wandler. Wandelt Gleichstrom in Wechselstrom um.
• Ballast. Eine Induktionsspule, die unerwünschte Interferenzen unterdrückt und die Helligkeit des Glühens stufenlos anpasst.

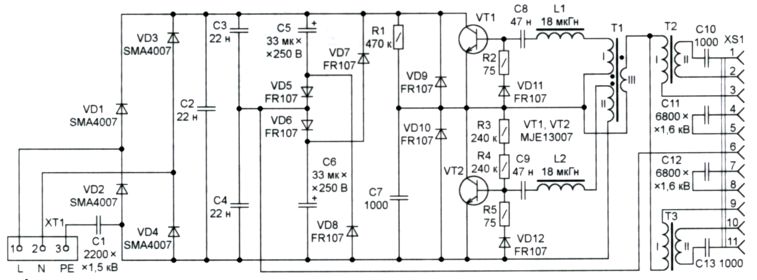

Elektronische Stabilisierungsschaltung

Manchmal finden Sie in modernen elektronischen Vorschaltgeräten einen eingebauten Schutz gegen Spannungsspitzen.

Sorten von Ballast

Verschiedene Arten von Vorschaltgeräten werden nach den Arten der Implementierung gruppiert: elektronische und elektromagnetische Implementierung. Darüber hinaus werden Modelle nach dem Geltungsbereich für Beleuchtungsgeräte klassifiziert, darunter:

• Elektronisches Hochfrequenz-Vorschaltgerät für Leuchtstofflampen, mit und ohne Vorheizung. Das erste Modell verbessert die Leistung und Lebensdauer des Geräts und reduziert den Rauscheffekt. Ballast ohne Vorwärmung verbraucht weniger Energie.
  Hochfrequenz-Vorschaltgerät für Natriumlampen. Dies ist ein weniger sperriges Vorschaltgerät als herkömmliche Modelle, die an Niederdruckleuchten montiert werden, einfach zu installieren und mit geringem Stromverbrauch für den Eigenbedarf.
• Elektronisches Vorschaltgerät für Gasentladungsgeräte. Dieses Modell ist in der Regel für Hochdruck-Natrium- und Metalllampen ausgelegt, was ihre Lebensdauer im Vergleich zum Standard um bis zu 20 % erhöht. Die Anlaufzeit wird reduziert, ebenso die Blinkeffekte. Zu beachten ist, dass diese Vorschaltgeräte nicht für alle Leuchten geeignet sind.
• Vorschaltgerät mit mehreren Rohren. Es hat den Vorteil, dass es mit verschiedenen Arten von fluoreszierenden Geräten, einschließlich Aquarienbeleuchtung, verwendet werden kann, wodurch eine optimale Grundierung entsteht.Es hat die Funktion, alle Beleuchtungsparameter in seinem Speicher aufzuzeichnen.
• Vorschaltgerät mit digitaler Steuerung. Dies ist das Modell der neuesten Generation, das viele Möglichkeiten für Flexibilität und Modularität bei der Installation von Leuchten bietet. Dies verbessert den wirtschaftlichen Aspekt der LED-Lampe und den Komfort der Helligkeit. Gleichzeitig ist es das teuerste Modell.

Elektromagnetische Implementierung

Magnetische Vorschaltgeräte (MB) sind Geräte alter Technologie. Sie werden für die Leuchtstofflampenfamilie und einige Metallhalogenidgeräte verwendet.
Sie neigen zu Brummen und Flackern, weil sie den Strom graduell regulieren. MBs verwenden Transformatoren, um Strom umzuwandeln und zu steuern. Wenn der Strom durch die Lampe schlägt, ionisiert er einen größeren Prozentsatz der Gasmoleküle. Je mehr davon ionisiert sind, desto geringer ist der Widerstand des Gases. Ohne MB steigt der Strom also so stark an, dass sich die Lampe erwärmt und zusammenbricht.

Elektromagnetische Implementierung

Der Transformator, der in MB als "Drossel" bezeichnet wird, ist eine Drahtspule - ein Induktor, der ein Magnetfeld erzeugt. Je mehr Strom fließt, desto größer ist das Magnetfeld, desto mehr verlangsamt es das Stromwachstum. Da der Prozess in einer Wechselstromumgebung stattfindet, fließt der Strom nur für 1/60 oder 1/50 Sekunde in eine Richtung und fällt dann auf Null ab, bevor er in die entgegengesetzte Richtung fließt. Daher muss der Transformator den Stromfluss nur für einen Moment bremsen.

Elektronische Umsetzung

Die Leistung elektronischer Vorschaltgeräte wird anhand verschiedener Parameter gemessen. Der wichtigste ist der Ballastfaktor.Dies ist das Verhältnis der Lichtleistung der Lampe, die vom betrachteten EVG gesteuert wird, zur Lichtleistung des gleichen Geräts, das vom Referenz-Vorschaltgerät gesteuert wird. Dieser Wert liegt für EB im Bereich von 0,73 bis 1,50. Die Bedeutung eines so breiten Bereichs liegt in der Lichtleistung, die mit einem einzigen EVG erzielt werden kann. Dies findet eine große Anwendung in Dimmerschaltungen. Es wurde jedoch festgestellt, dass zu hohe und zu niedrige Ballastfaktoren die Lebensdauer der Leuchte aufgrund von Lumenverschleiß aufgrund von hohem bzw. niedrigem Strom verkürzen.

Wenn Elektrofahrzeuge innerhalb desselben Modells und Herstellers verglichen werden sollen, wird häufig der Ballasteffizienzfaktor verwendet, der das Verhältnis des Ballastfaktors in Prozent zur Leistung darstellt und ein relatives Maß für die Systemeffizienz der gesamten Kombination angibt. Ein Maß für die Effizienz eines Vorschaltgeräts mit einem Leistungsfaktor (PF)-Parameter ist ein Maß für die Effizienz, mit der das EVG die Versorgungsspannung und den Strom in nutzbare Leistung umwandelt, die der Lampe mit einem Idealwert von 1 zugeführt wird.

Reparatur einer Leuchtstofflampe. Hauptfehler und deren Beseitigung. Anweisung

Wenn die Lampe nicht zu leuchten versucht, müssen Sie vor der Fehlersuche die Spannung an ihren Eingangsklemmen messen. Wenn ja, dann ist die Suchreihenfolge wie folgt:

Drehen Sie die Lampen leicht um die Längsachse. Bei richtiger Installation sollten ihre Kontakte parallel zur Ebene der Lampe sein. Diese Position wird durch den maximalen Kraftaufwand beim Drehen oder beim Wiedereinbau durch das Merken ihrer Position im Raum bestimmt.
Ersetzen Sie den Starter durch einen bekanntermaßen guten.Elektriker, die Leuchtstofflampen warten, haben immer einen Vorrat an Startern zum Testen zur Hand. In seiner Abwesenheit können Sie den Starter vorübergehend von einer funktionierenden Lampe entfernen. Gleichzeitig können Sie es in Betrieb lassen - der Starter beeinträchtigt nicht die Leistung einer bereits brennenden Leuchtstofflampe.
Lampe(n) auf ordnungsgemäßen Betrieb prüfen. Bei Leuchten mit zwei Lampen sind diese in Reihe geschaltet. Anlasser und Choke sind ihnen gemeinsam. Vierlampige Leuchten sind konstruktiv zwei zweilampige Leuchten in einem Gehäuse vereint. Wenn also eine Lampe ausfällt, geht die zweite mit ihr aus.
Die Funktionsfähigkeit der Lampen wird überprüft, indem sie durch funktionstüchtige ersetzt werden. Sie können den Widerstand der Filamente mit einem Multimeter messen - er überschreitet nicht zehn Ohm. Eine Schwärzung von der Innenseite des Lampenkolbens im Bereich der Glühfäden weist nicht auf eine Fehlfunktion hin, sondern wird zuerst überprüft.
Wenn Anlasser und Lampe in Ordnung sind, überprüfen Sie die Drosselklappe. Sein mit einem Multimeter gemessener Widerstand übersteigt Hunderte von Ohm nicht. Sie können einen Anzeigeschraubendreher verwenden, indem Sie den Durchgang der „Phase“ durch die Drosselklappe überprüfen: Wenn sie sich am Eingang befindet, sollte sie sich am Ausgang befinden. Im Zweifelsfall wird die Drosselklappe ausgetauscht.
Überprüfen Sie die Lampenverdrahtung

Achten Sie auf die Kontaktverbindungen der Gas-, Anlasser- und Lampenfassungen. Um diesen Vorgang bequem ausführen zu können, ist es besser, die Lampe von der Decke zu entfernen und auf den Tisch zu stellen.

Dadurch wird es einfacher und sicherer.

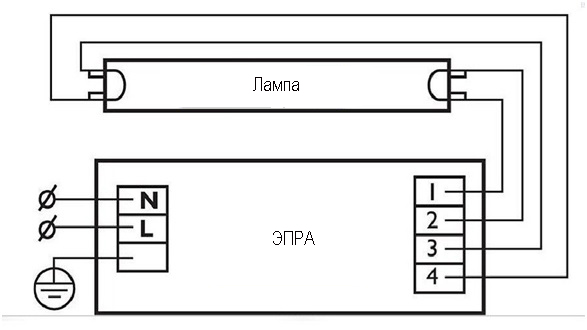

Schema einer Leuchtstofflampe mit einer Lampe Versucht die Lampe erfolglos zu leuchten, dann suchen sie die Ursache in der Reihenfolge: Anlasser, Lampe, Drossel.Ihr Scheitern in dieser Situation ist ebenso wahrscheinlich.

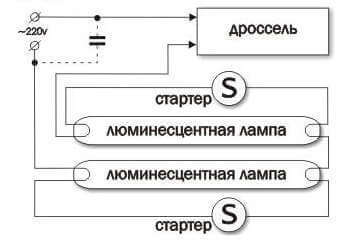

Schema einer Leuchtstofflampe mit zwei Lampen

Bei der Verwendung von elektronischen Vorschaltgeräten (elektronischen Vorschaltgeräten) ist es nicht einfach, deren Gebrauchstauglichkeit mit einem Multimeter festzustellen. In diesem Fall die Lampen gegen neue austauschen, die Funktionsfähigkeit aller Kontaktverbindungen überprüfen und das elektronische Vorschaltgerät ersetzen. Es kann repariert werden, aber dies erfordert Kenntnisse in der Elektronik: die Fähigkeit, elektronische Komponenten zu überprüfen und mit einem Lötkolben zu arbeiten, die Schaltkreise und die Prinzipien ihrer Funktionsweise zu verstehen.

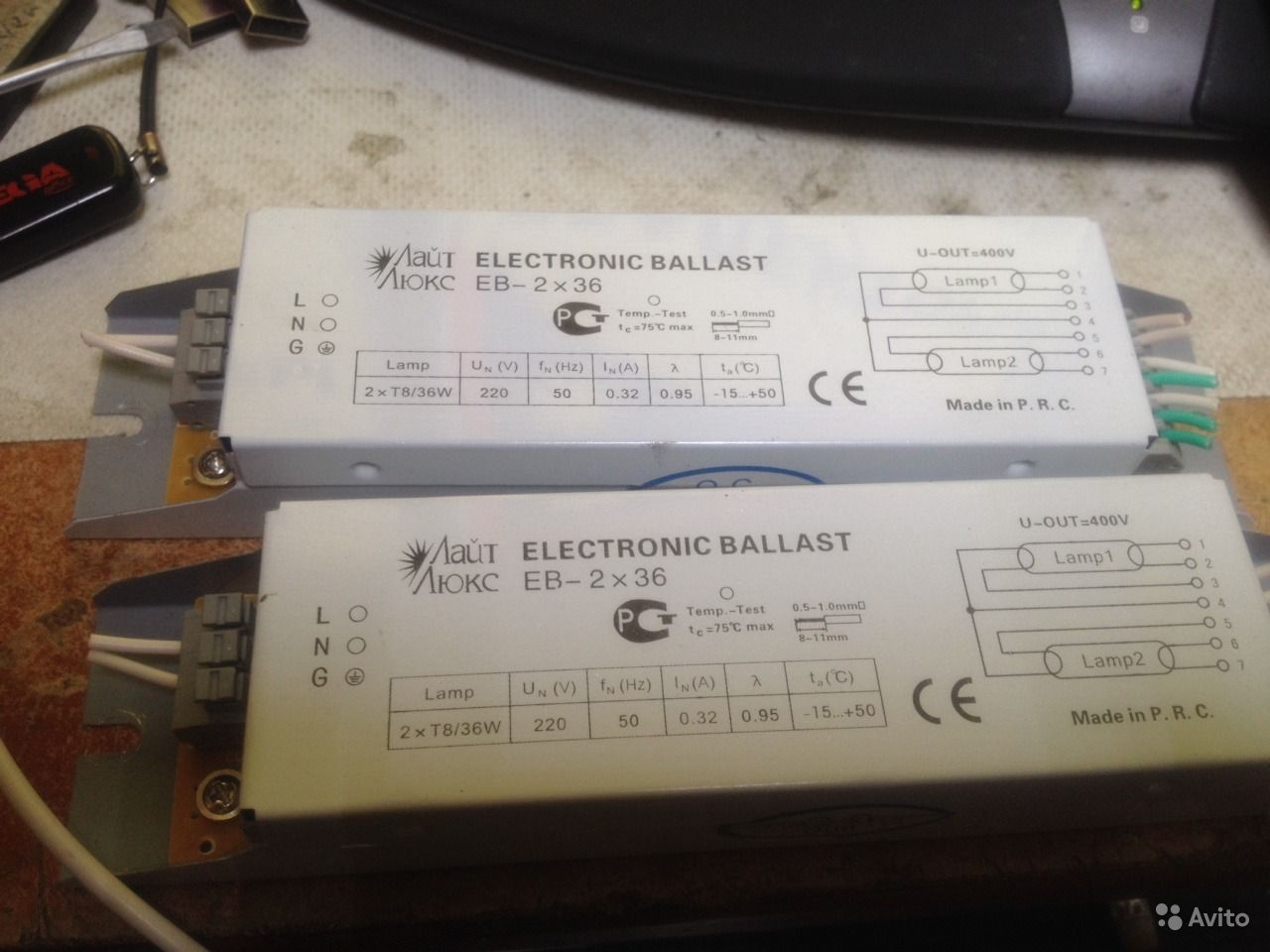

Elektronische Steuergeräte

Wenn die Helligkeit der Lampe nachgelassen hat, muss sie ersetzt werden. Bei Minustemperaturen brauchen Leuchtstofflampen länger zum Aufleuchten oder leuchten gar nicht.

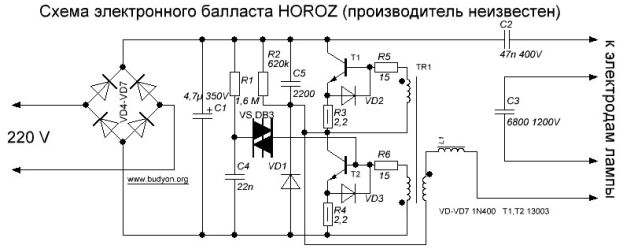

Wie überprüfe ich das elektronische Vorschaltgerät für Leuchtstofflampen?

Wenn in einem dunklen Raum beim Einschalten der Lichtquelle ein kaum wahrnehmbares Leuchten der Glühfäden festgestellt wird, ist ein Ausfall des elektronischen Vorschaltgeräts sowie ein Ausfall des Kondensators wahrscheinlich.

Das Standardschema aller Beleuchtungskörper ist fast identisch, kann jedoch erhebliche Unterschiede aufweisen. Daher müssen Sie sich in der ersten Phase des Tests für die Art des elektronischen Vorschaltgeräts entscheiden.

Ballast-Check

Der Test beginnt mit der Demontage der Röhre, danach müssen die Zuleitungen von den Glühfäden kurzgeschlossen und eine herkömmliche 220-V-Lampe mit niedriger Nennleistung angeschlossen werden. Die Diagnose des Geräts in einer professionellen Reparaturwerkstatt erfolgt mit einem Oszilloskop, einem Frequenzgenerator und anderen erforderlichen Messgeräten.

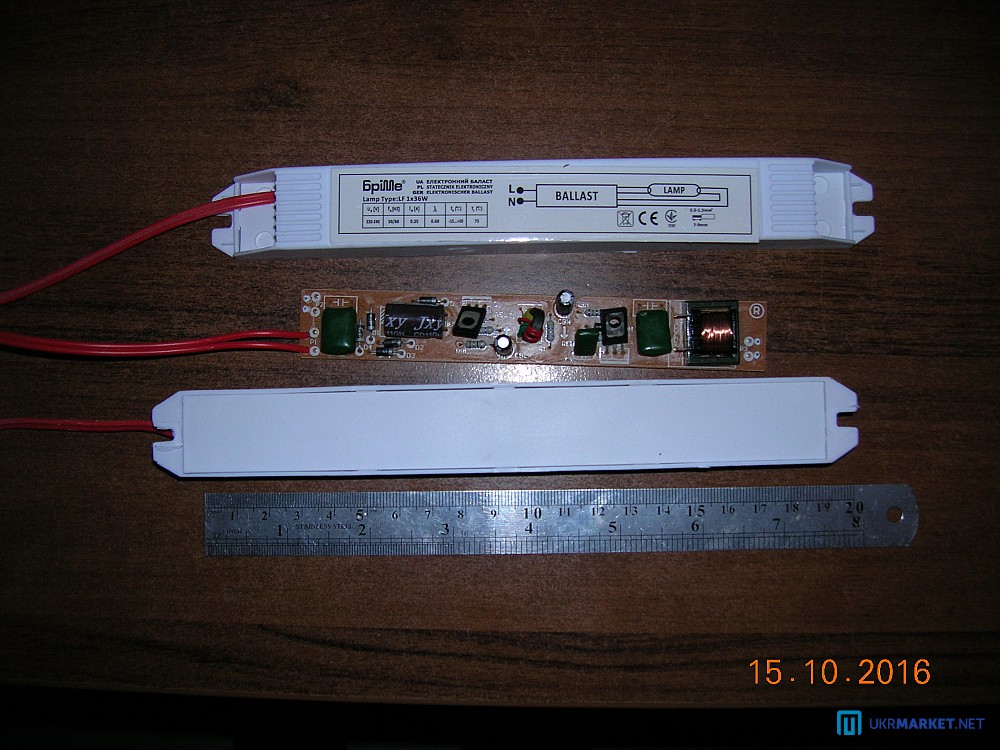

Die Selbstkontrolle umfasst nicht nur eine Sichtprüfung der Elektronikplatine, sondern auch eine konsequente Suche und Identifizierung fehlerhafter Teile.

Budget-Vorschaltgeräte zeichnen sich durch das Vorhandensein von schnell ausfallenden Kondensatoren für 400 V und 250 V aus.

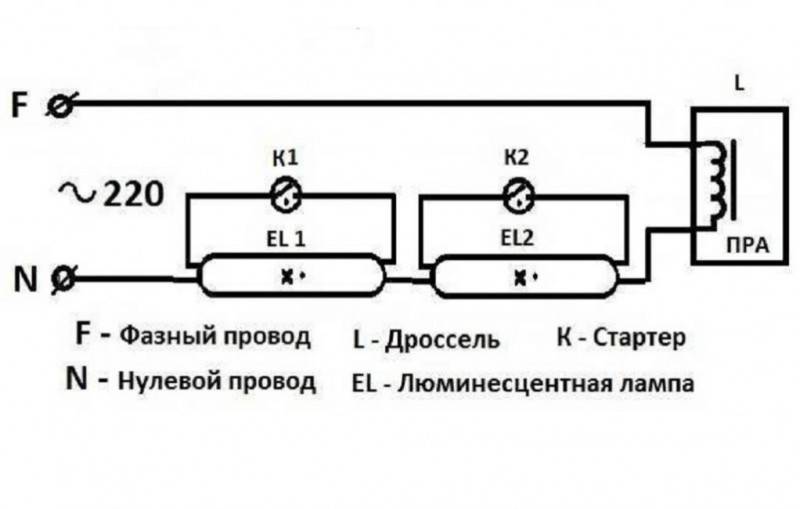

Paar Lampen und eine Drossel

Schema mit einer Drossel

Hier werden zwei Starter benötigt, aber ein teures Vorschaltgerät kann allein verwendet werden. Das Anschlussdiagramm wird in diesem Fall etwas komplizierter:

Wir verbinden den Draht vom Starterhalter mit einem der Lichtquellenanschlüsse
Das zweite Kabel (es wird länger) sollte von der zweiten Starterhalterung zum anderen Ende der Lichtquelle (Glühbirne) verlaufen.

Bitte beachten Sie, dass es auf beiden Seiten zwei Nester hat. Beide Drähte müssen in parallele (identische) Buchsen gehen, die sich auf derselben Seite befinden.
Wir nehmen den Draht und stecken ihn zuerst in die freie Fassung der ersten und dann der zweiten Lampe
In der zweiten Buchse der ersten verbinden wir das Kabel mit der daran angeschlossenen Buchse
Wir verbinden das gegabelte zweite Ende dieses Drahtes mit der Drossel
Es bleibt, eine zweite Lichtquelle mit dem nächsten Starter zu verbinden

Wir verbinden den Draht mit dem freien Loch in der Fassung der zweiten Lampe
Mit dem letzten Draht verbinden wir die gegenüberliegende Seite der zweiten Lichtquelle mit der Drosselklappe

Aubergine: Beschreibung und Eigenschaften von 53 beliebten und ungewöhnlichen Sorten für Freiland und Gewächshäuser (Foto & Video) +Bewertungen

Vorschaltgerät für Entladungslampe

Entladungslampe - Quecksilber oder Metallhalogenid,
Ähnlich wie Lumineszenz hat es eine fallende Strom-Spannungs-Kennlinie. Deshalb
Es ist erforderlich, ein Vorschaltgerät zu verwenden, um den Strom im Netzwerk zu begrenzen und die Lampe zu zünden. Vorschaltgeräte
denn diese Lampen ähneln in vielerlei Hinsicht den Vorschaltgeräten für Leuchtstofflampen und werden es auch hier sein
ganz kurz beschrieben.

Das einfachste Vorschaltgerät (Reaktorvorschaltgerät) ist eine induktive Drossel,
in Reihe mit der Lampe geschaltet, um den Strom zu begrenzen. Schaltet sich parallel ein
Kondensator zur Verbesserung des Leistungsfaktors. Ein solcher Ballast kann berechnet werden
leicht ähnlich denen, die oben für eine Leuchtstofflampe hergestellt wurden. Es muss berücksichtigt werden
dass der Strom einer Gasentladungslampe um ein Vielfaches höher ist als der Strom einer Leuchtstofflampe. Deshalb
Verwenden Sie keine Drossel von einer Leuchtstofflampe. Manchmal wird Impuls verwendet
Zünder (IZU, inginitor), um die Lampe zu zünden.

Wenn die Netzspannung nicht ausreicht, um die Lampe zu zünden, kann dies der Induktor sein
kombiniert mit einem Spartransformator zur Erhöhung der Spannung.

Diese Art von Vorschaltgerät hat den Nachteil, dass sich die Netzspannung ändert
ändert sich der Lichtstrom der Lampe, der abhängig von der Leistung proportional ist
Spannung quadriert.

Diese Art von Vorschaltgerät mit konstanter Wattzahl hat am meisten bekommen
Verteilung jetzt auf induktive Vorschaltgeräte. Änderung der Versorgungsspannung
Netz um 13 % führt zu einer Änderung der Lampenleistung um 2 %.

In dieser Schaltung spielt der Kondensator die Rolle eines strombegrenzenden Elements. Deshalb
Der Kondensator ist normalerweise groß genug eingestellt.

Die besten sind elektronische Vorschaltgeräte, die ähnlich sind
Leuchtstofflampen. All das ist gesagt
über diese Vorschaltgeräte gilt für und für Gasentladungslampen. Darüber hinaus in solchen Vorschaltgeräten
Sie können den Lampenstrom einstellen und so die Lichtmenge reduzieren. Also wenn du gehst
Verwenden Sie zur Beleuchtung des Aquariums eine Gasentladungslampe, dann ist die Anschaffung für Sie sinnvoll
elektronischer Ballast.


zurück zum Index
