So wählen Sie einen Dreifachschalter aus und schließen ihn richtig an

Verbindungsfehler

1

Der Punkt hier kann sein, dass Sie einfach die Phase und die Null am Ausgang vertauscht haben. Dementsprechend starteten sie mit einem Jumper am gemeinsamen Anschluss des Schalters kein Phasenkabel, sondern ein Nullkabel.

Überprüfen Sie mit einem Anzeigeschraubendreher, wo die Phase hereinkommt.

2

Oft haben einige Elektriker eine separate Verkabelung für die Steckdose und eine separate für den Schalter. Dadurch können Sie zwei Netzteile gleichzeitig im Block haben. Und wenn Sie die Schaltung gemäß der obigen Anleitung zusammenbauen, können Sie versehentlich einen Kurzschluss erzeugen.

3

4

Tatsache ist aber, dass der Schalter in diesem Fall nicht die Phase unterbricht, sondern Null!

Es stellte sich also heraus, dass dort, wo vorher eine Phase war, eine Null gebildet wurde.Oft ist es sogar für den Monteur selbst nicht einfach, die Schaltschränke zu verstehen.

Gleichzeitig leuchtet die Anzeige an den Kontakten, da die Glühlampen in die Patronen eingeschraubt sind. Dadurch wird der Stromkreis durch die Wendel geschlossen.

Schrauben Sie alle Lampen heraus und überprüfen Sie die Phasenleiter erneut. Das Leuchten der drei Phasen sollte verschwinden. Für die richtige Verbindung gilt es hier bereits eine gemeinsame Null zu finden und diese einfach auf den Mittelkontakt des neuen Dreifachschalters zu werfen.

Und es ist am besten, die Ursache in der Schalttafel zu finden, indem Sie einen professionellen Elektriker hinzuziehen und den normalen Stromkreis wiederherstellen.

5

Für viele scheint es bequem zu sein - Sie haben eine Taste gedrückt und das Licht in der Steckdose ist verschwunden. Dies wird nicht empfohlen. Dies liegt daran, dass über die Steckdosenkontakte normalerweise eine starke Last angeschlossen wird, beispielsweise ein 1,5-2-kW-Fön.

Aber dadurch können Sie immer noch ein T- oder Verlängerungskabel anschließen! Schaltkontakte für einen Strom dieser Größenordnung und Dauer sind überhaupt nicht ausgelegt. Dadurch verschwindet nach einiger Zeit die Spannung im gesamten Gerät, wenn nicht schon früher ein Brand entsteht.

So schließen Sie einen Dreifachschalter mit Ihren eigenen Händen an

Der Anschluss eines Dreikreisgeräts ist denkbar einfach. Um dies richtig zu machen, müssen Sie viele Schritt-für-Schritt-Aktionen befolgen. Der gesamte Verbindungsprozess ist in Phasen unterteilt:

• Anschließen des Kabels an die Dreiertastatur;
• Anschluss von Drähten in der Box;
• Überprüfung des korrekten Anschlusses und Fehlerbehebung.

Vor der Durchführung des Vorgangs empfiehlt es sich, den Anschlussplan zu studieren. Diese Maßnahme trägt dazu bei, mögliche Fehler zu minimieren.

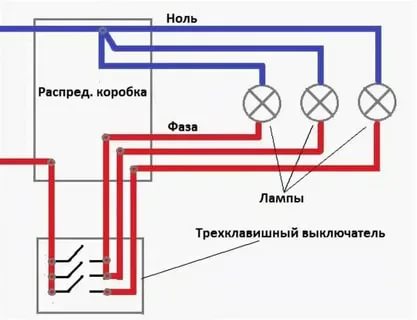

Schaltplan für einen Dreifachschalter

In der Box befinden sich mehrere Leiter. Jeder erfüllt seine eigene Funktion:

1. Das Kabel mit 3 Adern befindet sich in der im Kontrollraum vorhandenen Maschine.
2. Ein vieradriges Kabel führt zu einer dreifachen Tastatur, die mit der Unterseite verbunden ist.

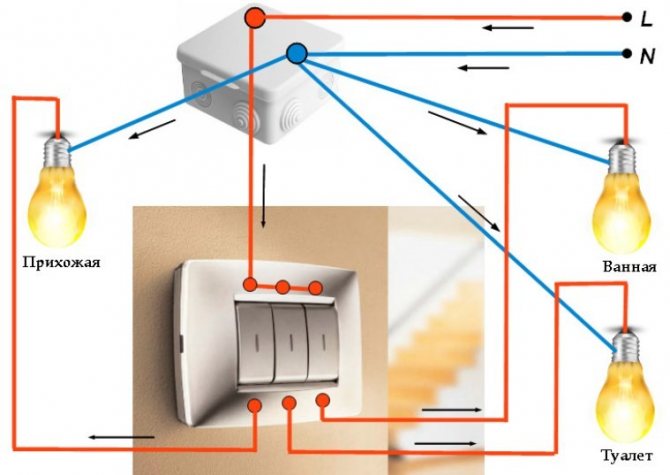

3. Der Schaltplan für einen Dreifachschalter für 3 Lampen impliziert den Anschluss mit einer 4- oder 5-adrigen VVGnG-Ls-Leitung. Sein Querschnitt beträgt 1,5–2 mm. Ein Kronleuchter mit 6 oder 9 Lichtern erfordert die gleiche Verbindung.
4. Bei 3 verschiedenen Leuchten müssen 3 verschiedene dreiadrige Kabel gezogen werden. Diese Methode ist üblich.

Nun ist die Zahl der Anfragen nach „Dreifachschalter mit Steckdosenschaltung“ im Netz gestiegen. Detaillierte Verbindungsalgorithmen mit Fotos oder Zeichnungen sind dort leicht zu finden.

Nützliches Video zum Thema:

Anschließen von Drähten an den Schalter

Oft ist das Gerät in einem Block mit einer Steckdose installiert. Die Leute interessieren sich dafür, wie man einen Dreifachschalter anschließt. Sie müssen mehrere aufeinanderfolgende Schritte ausführen:

1. Sie benötigen eine Kupferleitung mit einem Querschnitt von 2,5 mm². Führen Sie das Kabel von der gemeinsamen Abschirmung weg. Wenn er von der Box zum Schalter geht, ist dies ein Fehler.
2. Kupferdraht 5 * 2,5 mm² am Tor entlang. Dann befindet es sich in der Nähe des Schalter- und Steckdosenblocks. Verbinden Sie den gemeinsamen Draht mit dem Kontakt. Dies liegt an einer stärkeren Belastung der Steckdosen. Bei den Lampen ist es nicht so ausgeprägt.
3. Legen Sie die Phase mit einem Jumper auf die obere Klemme des Geräts. Null an 2 Kontakt senden. Führen Sie die restlichen Leiter unter den unteren Kontakten hindurch.

Das Anschließen des Kabels in der Box erfolgt nach der oben beschriebenen Methode. Der Unterschied liegt in der Verbindung des Hilfsnullleiters mit dem Mittelpunkt.

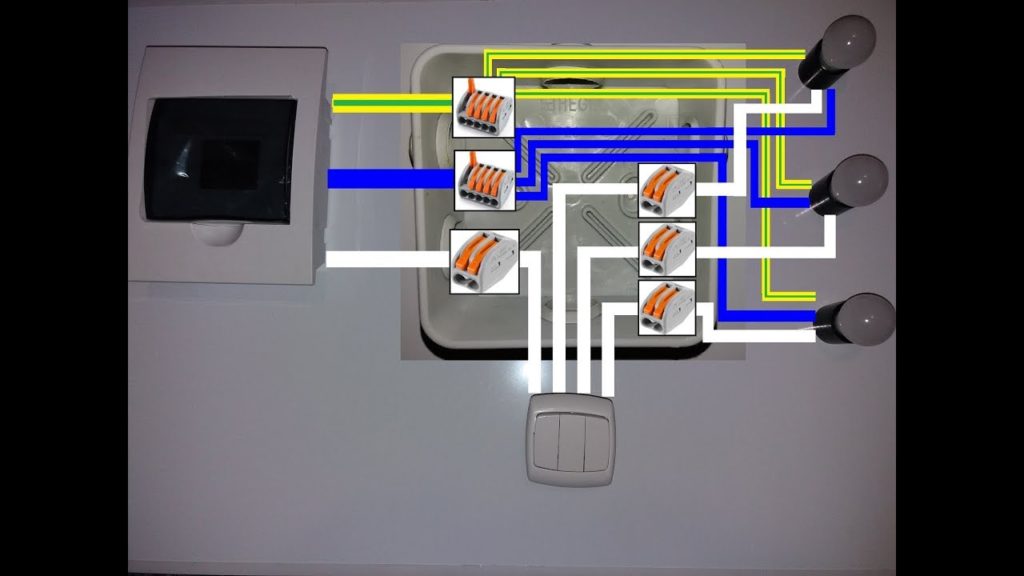

Kabelverbindungen in der Anschlussdose

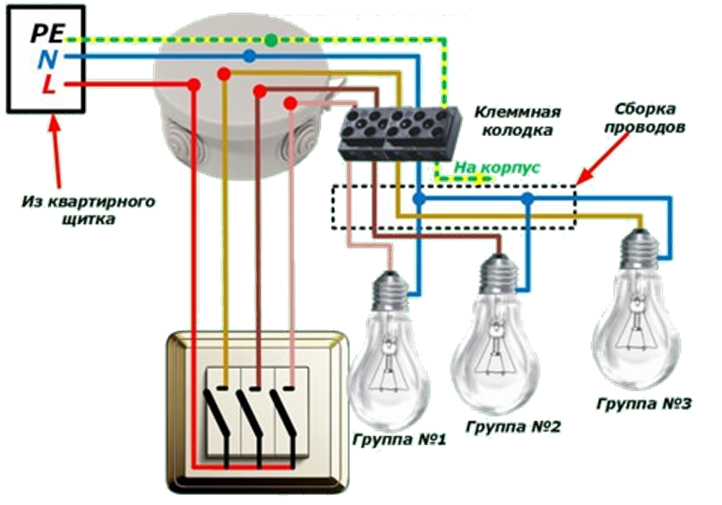

Es gibt 5 Leiter in der Box. Es ist notwendig, sie nicht zu verwechseln und die Drähte richtig anzuschließen. Es lohnt sich, mit 2 Kernen zu beginnen: Null und Masse. Die Anzahl der Birnen spielt keine Rolle. Alle Nullen befinden sich am selben Punkt.

Für Erdungsleiter gilt die Regel der Reduktion auf einen gemeinsamen Punkt. Bei Vorrichtungen sollten sie mit dem Körper verbunden sein. Manchmal fehlen Kabel.

Sie können die Adern schnell mit Klemmen für Vago-Klemmen verbinden. Sie sind für Beleuchtungslasten geeignet. Es ist besser, die Farben des Gelebten auf der Grundlage bestehender Standards zu wählen. Die blauen Drähte sind null. Erdungskabel sind gelb-grün gefärbt.

Wir dürfen nicht vergessen, dass Null nicht auf den Schalter gerichtet ist. Es geht direkt zu den Lampen. Durch den Kontakt des Gerätes mit drei Tasten wird 1 Phase unterbrochen.

Dann müssen Sie die Adern der Phasen verbinden. Beginnen Sie mit dem Leiter, der von der Eingabemaschine kommt. Kombinieren Sie eine Phase mit einem gemeinsamen Phasenleiter. Es geht zum gemeinsamen Anschluss der Dreiertastatur. Wenn der Kern nirgendwo anders hin gerichtet ist, beginnt die Phase am Schalter.

Kombinieren Sie 3 aus den Tasten kommende Leiter mit 3 Phasen. Sie gehen mit Vago-Klemmen von den Stromkreisen zu den Lampen. Die richtige Kennzeichnung der Adern hilft, diese schnell zu erkennen. Jeder steuert eine Glühbirne im Raum. Es gibt 6 Verbindungspunkte in der Box.

Überprüfen Sie vor dem Einschalten nochmals die Schaltung des Dreifachschalters. Schalten Sie dann die Maschine ein und starten Sie die Beleuchtungsgeräte mit den Tasten.

Wir empfehlen, sich ein Video zum Thema anzusehen:

Vorbereitende Arbeiten vor der Installation des Leistungsschalters

Zum Beispiel Punkt 7.

Wir befestigen das Kunststoffgehäuse mit Dübeln an der vorgesehenen Stelle an der Wand - die beste Option für die Befestigung auf Beton- und Ziegelsockel.Entfernen Sie den elastischen Stopfen im oberen Teil des Schaltergehäuses, führen Sie den Draht in das Loch und das Ende ein das von der Decke kommende Wellrohr.

Mit einem Zwei-Tasten-Schalter können Sie nur zwei Gruppen von Beleuchtungskörpern steuern. Manchmal wird es fälschlicherweise mit dem Sekundärphasendraht verbunden. Diese zusätzlichen Drähte stammen also von Mini-Anzeigen, die sich auf den Tasten befinden.

Bestimmen Sie im Voraus und stellen Sie sicher, dass Verbindungsmaterial für die Drähte vorhanden ist. Wir testen die Funktion des Geräts, obwohl es besser ist, die erste Überprüfung durchzuführen, noch bevor der interne Mechanismus vollständig repariert ist - damit Sie es nicht wiederholen müssen. Um einen neuen Schalter zu installieren, brauchten wir also Werkzeug: einen Schraubendreher , Zange, ein Messer, Seitenschneider, einen Indikator-Schraubendreher, etwas Isoliermaterial und 20 Minuten Zeit. Der Unterschied zwischen einem Ein-Tasten-Gerät und einem Zwei-Tasten-Gerät besteht nur in Adaptern, mit denen Sie den einen oder den zweiten Anschluss oder beide gleichzeitig mit Strom versorgen können.

Danach müssen Sie den Phasendraht finden und der Eingang darunter ist im Gegensatz zu den Ausgängen einer. Null N blauer Draht für alle Lampen ist gemeinsam. Einer von ihnen ist die Eingangsphase und die anderen beiden sind Ausgänge, die die Lampe selbst direkt mit Spannung versorgen.

Um die Sicherheit und Stabilität der Installation des Einbauschalters zu gewährleisten, verwenden Sie eine Montagebox unter der Steckdose - ein Kunststoffschutzgehäuse. Beleuchteter Zweifachschalter Ein hintergrundbeleuchteter Schalter unterscheidet sich von einem herkömmlichen Schalter nur dadurch, dass er eine Hintergrundbeleuchtungsanzeige enthält. Anschluss an Kontakte bei fehlender Masseleitung Anschlussplan doppelt einschaltet zwei Glühlampen auf TN-C-System. Die Eingangsphase wird auf Unterbrechung geschickt und danach in drei verschiedene Phasenleiter aufgeteilt, von denen jeder an eine eigene Gruppe von Glühbirnen gesendet wird.Im ausgeschalteten Zustand wird der Schalter von einer LED beleuchtet, und Sie müssen ihn nicht lange in einem dunklen Raum suchen.

Verdrahtungsfunktionen

Und natürlich müssen die Regeln der elektrischen Sicherheit vollständig eingehalten werden. Sie müssen die Steckdose öffnen und die Spannung überprüfen. Manchmal gibt es Schaltergehäuse aus Keramik. Bestimmen Sie im Voraus und stellen Sie sicher, dass Verbindungsmaterial für die Drähte vorhanden ist.

Wenn Sie sich jedoch nicht sicher sind, ob die Maßnahmen richtig sind, gehen Sie lieber auf Nummer sicher und stellen Sie den ersten Anschluss unter Aufsicht eines erfahrenen Elektrikers her. Wir testen die Funktion des Geräts, obwohl es besser ist, die erste Überprüfung durchzuführen, noch bevor der interne Mechanismus vollständig repariert ist - damit Sie es nicht wiederholen müssen. Um einen neuen Schalter zu installieren, brauchten wir also Werkzeug: einen Schraubendreher , Zange, ein Messer, Seitenschneider, einen Indikator-Schraubendreher, etwas Isoliermaterial und 20 Minuten Zeit. Die Drehungen in der Box sind mit Isolierband geschützt oder verwenden alle die gleichen Klemmen. Am Einbauort des Schalters wird das mit speziellen Klammern an der Wand befestigte Wellrohr aufgeschnitten und der funktionierende isolierte Draht herausgezogen.Unter dem Schalter befindet sich ein weiteres elektrisches Gerät - eine Steckdose, also die Kabel für beide Geräte sind aus ästhetischen Gründen in einer Sicke eingeschlossen. Es ist notwendig, die Enden der Drähte abzuisolieren, damit sie nur zum Anschluss an die Klemmen ausreichen.

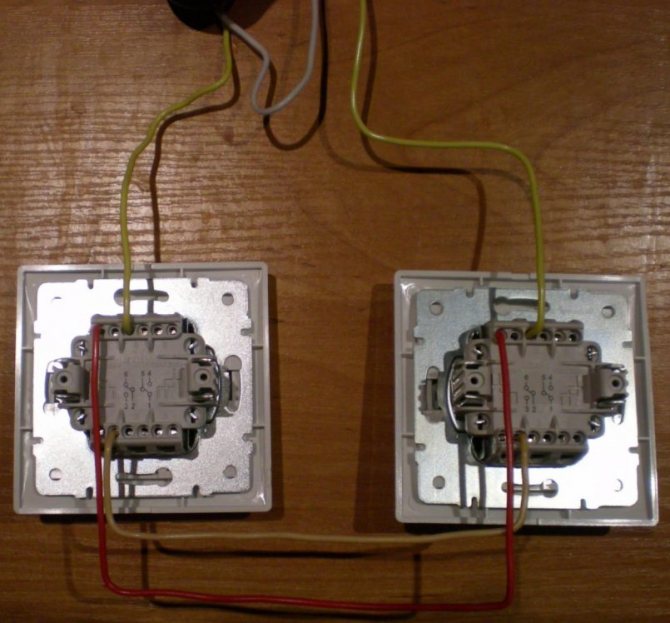

So schließen Sie einen Doppelschalter an #Electrician's Secrets / So schließen Sie einen Doppelschalter an

Foto des Anschlusses eines dreifachen Schalters

• Smarte GSM-Steckdosen: Gerät, Funktionsprinzip und Übersicht der modernsten Geräte. 150 Fotos der besten Modelle

• Platzierung von Steckdosen in der Küche - Grundrissplanung, Regeln und häufige Fehler bei der Platzierung von Küchensteckdosen. 135 Fotos von komfortablen Unterkunftsideen

• So installieren Sie einen Steckdosenblock in einer Wand - Anleitung zur Planung und Installation mehrerer Steckdosen. Schemata, Fotos und Videos

• Anleitung zum Versetzen der Steckdose an einen anderen Ort: Detaillierte Schritt-für-Schritt-Anleitung zum Versetzen und Maskieren der Steckdose (135 Fotos und Videos)

• So wählen Sie einen Leistungsschalter für ein Haus und eine Wohnung aus: Tipps zur Auswahl und Berechnung der Parameter des Leistungsschalters für Strom. Welche Maschine ist besser – eine Übersicht der führenden Hersteller (175 Fotos + Video)

• So überprüfen Sie die Spannung in der Steckdose mit einem Multimeter: eine schrittweise Beschreibung, wie Sie die Hauptparameter des Stroms im Netzwerk messen (120 Fotos + Video)

1+

Do-it-yourself-Installation eines Dreifachschalters

Die Hauptphasen der Installation und Anschluss eines Dreifachschalters:

• Schalten Sie die Stromversorgung an der Schalttafel aus.
• Demontieren Sie den Schalter. Trennen Sie das Gehäuse vom Basisteil und lösen Sie die Klemmen der Anschlüsse. Es gibt Modelle mit Schnappklemmen, diese müssen nicht gelöst werden, hier wird der Draht durch einen Klemmmechanismus fixiert. Lösen Sie die Abstandsschrauben, um das Gerät in der Steckdose zu montieren.
• Kabel anschließen. Hier müssen Sie vorsichtig vorgehen. Die Phase ist an eine gemeinsame Klemme angeschlossen, von wo aus sie zu 3 Leuchten oder 3 Lampengruppen in einem Kronleuchter gezüchtet wird. Die Ader muss maximal 1 cm abisoliert werden, bei Litzendrähten Spezialhülsen verwenden oder die Enden vorverzinnen.
• Schließen Sie die Drähte in der Anschlussdose an. Dies kann mit speziellen Klemmblöcken oder durch Löten der Drähte erfolgen.
• Überprüfen Sie, ob die Verbindung korrekt ist. Prüfen Sie vor dem Zusammenbau des Schalters, ob die Tasten richtig funktionieren.Schalten Sie dazu vorübergehend die Stromversorgung am Panel ein.
• Montieren Sie den Schalter und die Anschlussdose. In der Steckdosenbox wird der Schalter mit kompletten Befestigungsschrauben befestigt. Montieren Sie nach der Montage des Innenteils das Schutz- und Ziergehäuse am Schalter.
• Schalten Sie die Stromversorgung der Platine ein.

Es ist darauf zu achten, dass der Schalter genau die Phase öffnet und nicht den Neutralleiter. Andernfalls besteht die Gefahr eines Stromschlags, da an der Leuchte eine konstante Spannung anliegt.

Auswahltipps

Die Wahl eines Dreifachschalters hängt nur von Ihren Wünschen ab.

Bei der Auswahl müssen Sie jedoch auf die folgenden Details achten:

1. Auf der Oberseite des Produkts dürfen keine Grate vorhanden sein. Sie können auf ein Produkt von schlechter Qualität hinweisen.
2. Die Tasten sollten ohne Verklemmen funktionieren.
3. Wenn Sie es ein- oder ausschalten, sollten Sie deutliche Klicks hören.
4. Auf der Rückseite des Produkts sollte sich ein Schaltplan für das Produkt befinden.
5. Alle Terminals sollten ordnungsgemäß funktionieren.
6. Der Dreifachschalter muss über Stoßklemmen verfügen. Sie vereinfachen den Installationsprozess erheblich.

Dreifachschalter im Alltag

Heutzutage verwenden viele Menschen eine große Anzahl von Lichtquellen in ihrem Zuhause. Ihre Zahl kann manchmal das Doppelte des menschlichen Bedarfs übersteigen. Nach Recherchen konnte festgestellt werden, dass eine Person, die aufhört, zusätzliche Lampen anzuzünden, 30% Strom sparen kann. Auf der anderen Seite können Sie mit einem dreifachen Schalter das Haus viel komfortabler gestalten.

Die Einrichtung des Dreifachschalters ist recht einfach. Dank seines einfachen Designs können Sie jedoch die meisten Probleme lösen. Damit können Sie Ihren Raum in mehrere beleuchtete Zonen unterteilen. Dank ihm können Sie zusätzliche Beleuchtung nur bei Bedarf einschalten.

Installation der elektrischen Verkabelung

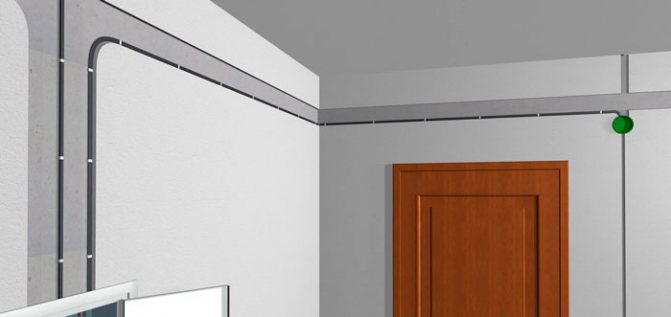

Wir gehen davon aus, dass noch nirgendwo Kabel verlegt sind. Verlegen Sie daher zunächst ein dreiadriges Netzkabel VVGng-Ls 3 * 1,5 mm2 im Blitz vom Schaltschrank zum Verteilerkasten.

Um die Kabel im Inneren weiter zu trennen, lassen Sie einen Rand von etwa 10-15 cm. Sie werden es brauchen, wenn Sie aus irgendeinem Grund einen Kurzschluss oder ein Durchbrennen der Kontakte haben, und Sie können die verbrannten Drähte einfach herausbeißen und alles wieder anschließen, ohne ein neues Kabel zu jagen und zu verlegen.

Im Schirmkern des Kabels werden sie an eine separate Beleuchtungsmaschine mit einem Nennstrom von nicht mehr als 10 A angeschlossen.

In der Anschlussdose wird das Kabel abisoliert und die Adern entsprechend der Farbe und wie Sie sie im Schirm angeschlossen haben, gekennzeichnet:

L-Phase

N - Null

Pe - Erdungsleiter

Übrigens ist es ratsam, alle Markierungen, einschließlich der Kabel selbst, und nicht nur deren Adern, beizubehalten. So finden Sie in Zukunft beim Anschließen neuer Leitungen oder Reparieren dieser Verkabelung schnell heraus, welches Kabel woher kommt und wohin es führt.

Sie können mit einem Marker direkt an den Wänden der Box selbst signieren.

Versuchen Sie bei der Kennzeichnung der Adern, die von den Regeln zugelassenen Farben einzuhalten.

Blau - Null

Gelbgrün - Erde

Graue, weiße, braune usw. - Phase

Kriterien für eine kompetente Auswahl

Überprüfen Sie beim Kauf eines Dreifachschalters diesen sorgfältig, studieren Sie die physikalischen Größen und überprüfen Sie das Anschlussdiagramm.

Wichtige Punkte, die Sie bei der Produktauswahl beachten sollten:

1. Der Körper des Produkts - er muss frei von jeglichen Mängeln sein: Grate, Dellen und Späne.
2. Tastenbetätigung - soll leichtgängig und ohne Verklemmen sein.
3. Soundeffekte - Wenn Sie jede der Tasten einschalten, sollte ein charakteristisches Klicken zu hören sein.
4. Kern - sollte auch frei von Graten sein und seine Anschlüsse sollten ordnungsgemäß funktionieren.

Wenn Sie planen, einen Schalter in einem Raum mit hoher Luftfeuchtigkeit zu installieren, müssen Sie ein Gerät mit Schutz wählen.

Die Arbeitselemente des wasserdichten Schalters haben eine zusätzliche Gummi- oder Kunststoffhülle, die den Mechanismus vor direktem Kontakt mit Wasser schützt.

Um den Installationsvorgang zu vereinfachen und gleichzeitig die Langlebigkeit des Geräts zu gewährleisten, sollten Modelle bevorzugt werden, deren Adern mit Schraub- oder Klemmanschlüssen ausgestattet sind.

Bei der Installation von importierten Dreifachschaltern, insbesondere koreanischen und chinesischen Produkten, können Schwierigkeiten auftreten, an die Sie im Voraus denken sollten:

Wo werden sie angewendet?

Moderne Reparatur- und Designlösungen bieten zunehmend Beleuchtung an, die in verschiedene Gruppen eingeteilt werden kann.

Zum Beispiel hat ein Raum eine komplexe Konfiguration - Nischen, Vorsprünge, Trennwände oder Vorhänge. Sehr oft werden jetzt große Einzimmerwohnungen in Zonen unterteilt, aus denen sogenannte Studios bestehen. In diesem Fall ist ein Schalter mit drei Tasten am besten geeignet. Durch eine speziell durchdachte und montierte Zonenbeleuchtung ist es möglich, einen Arbeitsbereich auszuwählen, in dem sich ein Computertisch, ein Sofa, Regale mit Büchern befinden, hier wird die Beleuchtung heller. Die zweite Zone ist der Schlafbereich, wo ein eher gedämpftes Licht durchaus angebracht ist.Die dritte Zone ist das Wohnzimmer, wo es einen Couchtisch, Sessel, einen Fernseher gibt, hier kann die Beleuchtung kombiniert werden.

Wann ist es sonst ratsam, einen Dreifach-Haushaltsschalter einzusetzen?

• Wenn von einem Punkt aus die Beleuchtung von drei Räumen gleichzeitig gesteuert werden muss, z. B. ein Korridor, ein Badezimmer und ein Badezimmer, wenn sie nahe beieinander liegen.
• Bei kombinierter Beleuchtung im Raum - zentral und punktuell.
• In einem großen Raum sorgt ein mehrspuriger Kronleuchter für Beleuchtung.
• Wenn im Raum eine mehrstöckige Gipskartondecke installiert ist.
• Wenn die Beleuchtung eines langen Korridors in drei Zonen unterteilt wird.

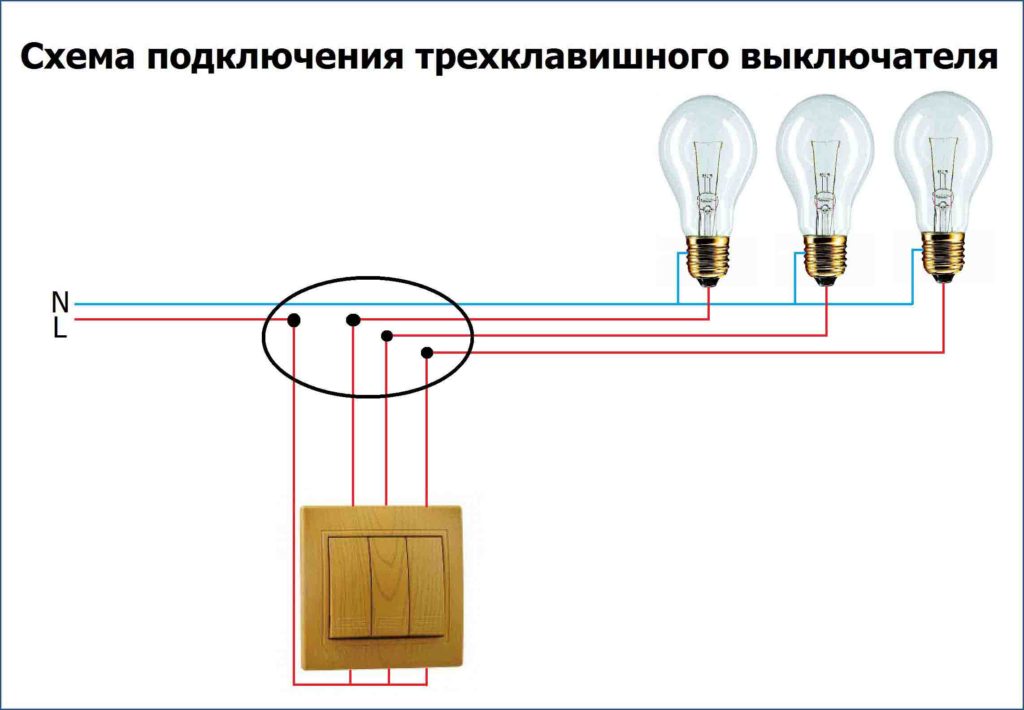

Lassen Sie uns den Schaltplan zum Anschließen des Schalters analysieren

Phase L betritt die Anschlussdose und an der Stelle 1 verbindet sich mit dem Kabel, das zum Schalter geht. Zum Schalter kommend tritt die Phase in seinen unteren Eingangskontakt ein und liegt an diesem Kontakt an ständig.

Von den oberen drei Ausgangskontakten der Schaltphasendrähte L1, L2, L3 das gleiche kabel geht an die verteilerdose, wo an den punkten 2, 3, 4 an die Drähte des Kabels angeschlossen, das zur Decke führt. An der Decke Phasendrähte L1, L2, L3 an die braunen Klemmen der Lampen anschließen HL1, HL2, HL3.

Null N betritt die Anschlussdose und an der Stelle 5 verbindet sich mit dem Kabeldraht, der zur Decke führt. An der Decke wird Null mit den blauen Anschlüssen der Lampen verbunden, die an einem Punkt verbunden sind und bilden Allgemeines Fazit.

Das ist interessant: Ein Abzweig zum Anschluss einer Steckdose - wie man ihn richtig anschließt

5 Tipps zur Auswahl eines Schalters mit drei Positionen

Einige Regeln:

Überprüfen Sie das Gerät im Geschäft sorgfältig.Alle drei Tasten sollten reibungslos funktionieren, ohne zu klemmen, mit charakteristischen Klicks.
Außen dürfen keine Schrammen, Kratzer oder Risse vorhanden sein.
Es ist vorzuziehen, Unterbrecher mit einem Blockboden aus Keramik oder dickem Metall zu nehmen

Im Gegensatz zu Kunststoff halten sie Überhitzung und hoher Beanspruchung besser stand.
Achten Sie auf den Schutzgrad der Hülle, falls Ihnen das natürlich wichtig ist. Es ist mit den Buchstaben IP und zwei Zahlen gekennzeichnet.

Die erste Ziffer ist der Schutz vor Fremdkörpern: 0, 1 - wird im Alltag nicht verwendet; 2 - Schutz davor, einen Finger zu bekommen; 3 - Schutz gegen das Eindringen von Drähten und Werkzeugen mit einem Durchmesser von bis zu 2,5 mm; 4 - Schutz gegen Kleinteile (Drähte, Stifte usw.); 5, 6 - staubdichte Modelle. Die zweite Ziffer ist der Feuchtigkeitsschutz: 0 - nicht vorhanden; 1, 2 - Schutz gegen senkrecht fallende Wassertropfen; 3, 4 - für die Straße; 5, 6 - Schutz vor starken Strahlen (Dusche, Schiff usw.); 7, 8 - halten dem Eintauchen in Wasser stand, aber solche Modelle werden fast nie gefunden.
Vergessen Sie nicht, dass Schalter für drei Positionen mit Beleuchtung hergestellt werden. Sie sind sehr praktisch, wenn Sie das Licht im Dunkeln einschalten oder steuern müssen. Auf diese Weise sehen Sie, welche Taste aktiviert ist und welche nicht. Beleuchtete Schalter gibt es in einer und zwei Positionen.

Dies sind nicht alle Modelle von Dreifachschaltern, die in Elektrogeschäften zu finden sind. Es gibt dekorative (farbige, Kirsche, Holz usw.), wasserdichte, kindersichere, USB-Ausgang, LED-Hintergrundbeleuchtung und viele andere Optionen.

Verkabelung durch Anschlussdose

Es ist besser, den gleichen Schlag noch einmal zu bringen alle drei Phasendrähte zum Verteilerkasten und dann zu den Lampen entlang des gemeinsamen oberen Tors.Wenn wir mit dem Kronleuchter verkabeln, ist die letzte Option die beste.

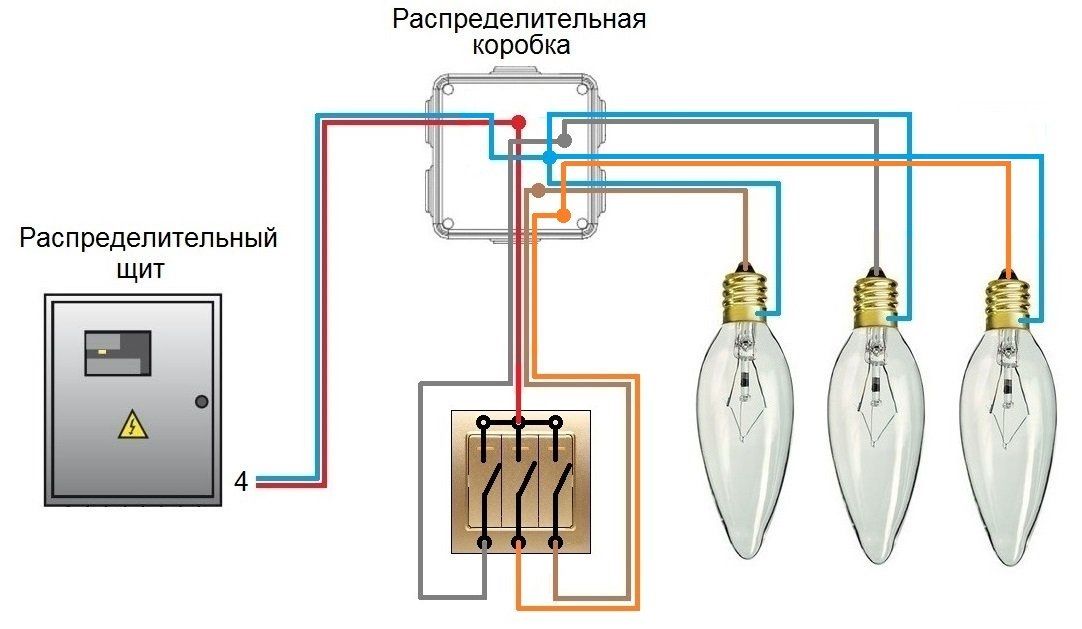

Dreifachschalter: Kronleuchter-Anschlussplan

L - Phase zum Schalter (rot); dann geht die Phase (gelb, braun, rosa) zu drei Gruppen von Kronleuchterlampen; N - Arbeitsnull (blau), geht direkt zum Kronleuchter und wird von der Klemmleiste des Kronleuchters in Gruppen gezüchtet; PE - Erdung (gelb-grün), verbunden mit dem Körper des Kronleuchters

Daher ist es notwendig, vor dem Anschließen des Dreifachschalters die gesamte Verkabelung vorzubereiten.

Alle Arbeiten sollten bei ausgeschalteter Stromversorgung des Beleuchtungsnetzes durch automatische Maschinen durchgeführt werden. Um nach Null und Phase zu suchen, wird die Stromversorgung eingeschaltet, aber nachdem sie mit einer Anzeige und Markierung gefunden wurden, schaltet sie sich wieder aus.

Als nächstes werden folgende Arbeiten durchgeführt:

1. Suchen Sie nach vorhandener Verkabelung: Sie müssen eine Anschlussdose und Leitungen finden, die an der Verkabelung beteiligt sind. Es ist notwendig, die Wände für die Verarbeitung zu markieren. Für das Loch, in dem der Dreifachschalter installiert wird, und für die Verkabelung zu und von ihm ist ein Platz geplant.
2. Bestehende Kanäle öffnen und neue lochen.
3. Verlegen und Befestigen von Kabeln von der Box bis zum Installationsort. Drähte für Phase, Null und Erde (falls vorhanden) sollten markiert werden. Wenn möglich, müssen Sie die Standardfarben der Drähte einhalten: Blau für Null, Gelbgrün für Erdung und andere Farben für die Phase.
4. Installation und Befestigung von Steckdosen. Drähte werden in ihnen gehalten.

Dreifacher Schalteranschluss

Bestimmen Sie die Drähte in der Anschlussdose, an die Sie sie anschließen möchten. Phase und Null sind Indikator. Sie sind markiert (mit Isolierband).

Diese Arbeit wird durchgeführt, nachdem die Inspektion sichergestellt hat, dass die vorherigen Maßnahmen keine Schäden an der Verkabelung verursacht haben.Danach wird das automatische Beleuchtungsnetz eingeschaltet und die Phase der Drähte der Anschlussdose bestimmt, zu der eine Verbindung hergestellt werden muss. Die Drähte werden markiert, danach wird der Strom wieder abgeschaltet.

Die Drähte der neuen Verkabelung werden an die Anschlussdose angeschlossen, ihre Enden sind mit speziellen Kappen sicher isoliert.

Um die korrekte Verbindung zu überprüfen, schalten Sie die Maschine wieder ein und überprüfen Sie die Phase aller Drähte, um sicherzustellen, dass alles in Ordnung ist. Es sollte nur ein Phasendraht durch die Steckdose zum Schalter führen. Der Rest sollte Null sein: auf den Neutralleitern, die zu den Lampen gehen, auf den Erdungskabeln und Phasenleitern, die vom Schalter zu den Lampen gehen, da sie offen sind.

1. Wenn Sie die Maschine wieder ausschalten, können Sie den Schalter anschließen, indem Sie die Drähte gemäß dem Anschlussplan an die Klemmen anschließen. Danach kann der Schalter an seinen Platz gestellt werden, der gemäß dem Design in der Steckdose befestigt ist.
2. Drähte werden an Lampenfassungen oder Kronleuchter-Klemmenblöcke angeschlossen. Für jede Patrone sollten zwei Drähte geeignet sein - Null- und offene Phase.

Bevor Sie jeden Draht an einen Kronleuchter oder eine Lampe anschließen, müssen Sie genau wissen, welche von ihnen Null sind (von der Anschlussdose kommend, gemäß der Norm blau) und welche Phase sind. Die Farbidentifikation jedes Kabels hilft. Damit sie sich jedoch korrekt verbinden können, muss die Maschine eingeschaltet werden, um sie nacheinander mit einer Anzeige zu bestimmen und zu überprüfen, einschließlich der entsprechenden Taste des Drei-Tasten-Schalters.

Nach der Installation und Überprüfung, ob alle Lampeneinheiten angeschlossen sind, können die Arbeiten als abgeschlossen betrachtet werden.
