Bewegungssensorschalter: Auswahl und Installation eines Lichtschalters mit Sensor

Technische Parameter und Anpassung

Die meisten Modelle von Lichtschaltern mit Bewegungssensor sind für den direkten Anschluss von Beleuchtungskörpern an ein 220-Volt-Netz ausgelegt. Tatsächlich ist dies ein Standard-Schlüsselschalter an der Leuchte, jedoch ergänzt durch einen Detektor und eine Automatisierungsplatine.

Bewegungsmelder können direkt aus dem 220 V Netz versorgt werden, Batterien und über das Netzteil 12 V - die erste Option erfordert mehr Drähte, ist aber zuverlässiger und vorzuziehen

Jedes Modell des betrachteten Leistungsschalters hat einen Parameter im Pass - die maximale Anschlussleistung. Sie spiegelt die Gesamtleistung der angeschlossenen Lampen wieder.Wenn das Gerät an einer Gruppe von Laternen im Zaun in der Nähe der Hütte angebracht wird, sollte dieser Wert im Bereich von 1000 Watt liegen.

Andernfalls brennt es beim ersten Einschalten durch. Für die Installation in den Räumen eines häufig genutzten Hauses oder einer Wohnung ist ein Gerät mit 300–500 Watt mehr als ausreichend.

Mit den Regeln für den Anschluss eines Bewegungssensors an ein von ihm bedientes Beleuchtungsgerät wird ein Artikel vorgestellt, dessen Inhalt der Analyse dieses schwierigen Themas gewidmet ist.

Die Mindestschutzart muss IP44 sein. Für beheizte Räume in der Hütte reicht dies völlig aus. Aber für die Installation auf der Straße oder im Badezimmer ist es besser, mit IP "55", "56" oder höher zu nehmen.

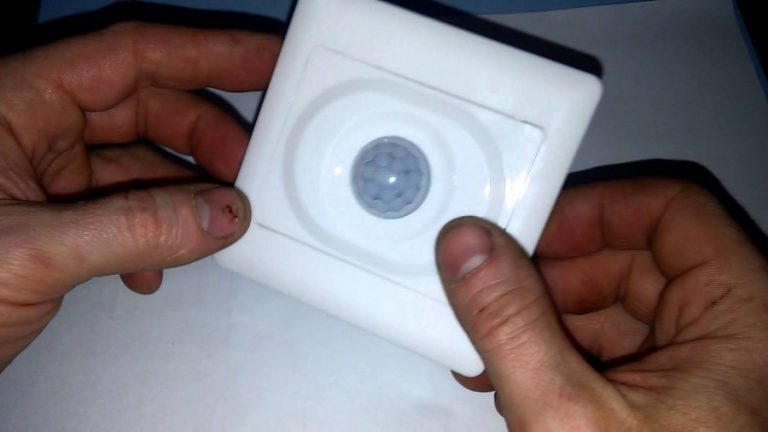

Ein mit einem Bewegungssensor am Gehäuse ausgestatteter Schalter hat in der Regel drei Stellungen:

1. "ZEIT" - die Reaktionszeit zum Ausschalten des Lichts, nachdem eine Person den Raum verlassen hat.
2. "LUX" ("DAY_LIGHT") - Lichtempfindlichkeit (wenn ein Fotorelais vorhanden ist).
3. "SENSE" - Bewegungsempfindlichkeit (Temperatur bei einem Infrarotsensor).

Der erste Parameter kann zwischen 0 und 10 Minuten variieren. Wenn der schmale Sensor nur auf die Tür in der Speisekammer gerichtet ist, ist es besser, diese Einstellung auf das Maximum zu stellen. Wenn Sie dann in die „tote Zone“ eintreten, können Sie keine Angst haben, dass das Licht zum ungünstigsten Zeitpunkt ausgeht. Gleichzeitig reichen 5–10 Minuten, um etwas aus einem Regal in einem Schrank zu nehmen.

Die Empfindlichkeit gegenüber Bewegungsauslösung und die Beleuchtungsstärke werden versuchsweise eingestellt. Dies wirkt sich auf die Sonneneinstrahlung, die Anwesenheit von Tieren im Haus und Heizkörper in der Nähe und sogar auf schwankende Bäume in der Nähe aus. Wenn zu viele Fehlalarme auftreten, sollte dieser Parameter schrittweise reduziert und auf optimale Werte gebracht werden.

Auswahl und Kauf eines Geräts

Die Wahl des Sensors hängt wie jeder Kauf von den Vorlieben des Käufers und seinen finanziellen Möglichkeiten ab.

Vor allem aber von Faktoren wie:

1. Funktionsanfragen zum Gerät.
2. Installationsorte.
3. Geplanter Termin.
4. Das Bedürfnis nach Interaktion mit anderen Geräten.

Wie aus obiger Tabelle ersichtlich ist, ist das Preisniveau für die Erzeugerländer ungefähr gleich. Geräte mit einem drahtlosen Steuerungssystem heben sich ab. Sie werden mit 9-Volt-Batterien betrieben.

Bei vergleichsweise hohen Kosten bieten sie eine Reihe von Vorteilen in Form des Fehlens der Verkabelung als solcher und der Nutzlosigkeit ihrer Herstellung, die auch Geld kostet.

Hersteller und Preisbeispiele:

Molösch	Bildnie	Abmessungen (cm)	Hersteller	Preis, reiben)	Anmerkungen
Länge	Breite	Tiefe
Bewegungssensor Wandmontage, Bewertung 110 o		13	10	8	PRC	490
					Russland	456	140 gr
Funk-Bewegungsmelder IP 44 RIP		8,4	14,6		Holland	2800	325 gr
Außenbewegungssensor IP 44		8,4	9,6	14,6	Deutschland	580	170 gr

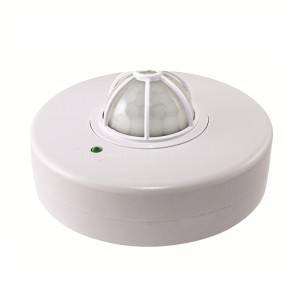

Decken-Raumbewegungssensor DDP-01 360 o					Russland	500	213
Wandbewegungsmelder, 180 о		13	10	8	PRC	520
Bewegungsmelder 110 o		8,4	9,4	14	Deutschland	570	168
Bewegungsmelder AWST-6000 b/wire für Räume		4,3	14,6	13,8	Holland	2800	135
Bewegungsmelder IK-120 b/wire room		6,4	8,9	12	Deutschland	1286	140

So schließen Sie einen Bewegungssensor an

Das Anschließen eines Sensors zum Einschalten des Lichts im Innen- oder Außenbereich entsprechend der Bewegung eines Objekts ist nicht besonders schwierig. Der Schaltplan und der Installationsvorgang unterscheiden sich nicht wesentlich von ähnlichen Parametern und Aktionen für einen herkömmlichen Haushaltsschalter.

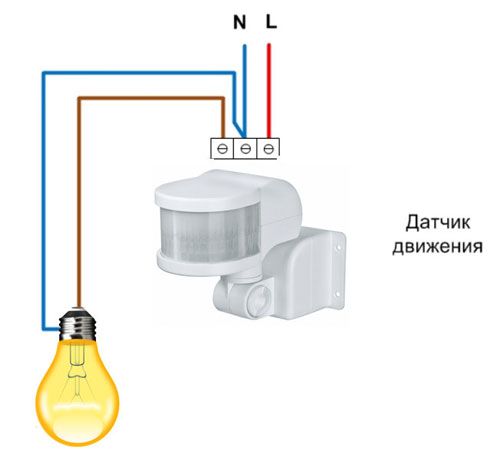

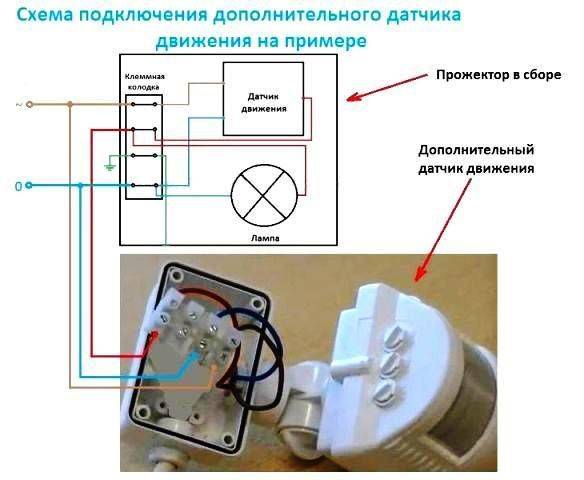

Schaltplan

Um das Gerät anzuschließen, können Sie zwei Hauptschemata verwenden:

1. Direkt.
2. Mit Schalter.

Mit dem ersten können Sie die Lampe nur über den Sensor steuern, mit dem zweiten können Sie das Licht mit einem Schalter einschalten, unabhängig davon, ob sich im Sichtbereich des Sensors eine Bewegung befindet oder nicht (der Sensor arbeitet im Modus „Aus“. " Zustand).

Montage

Um einen Bewegungssensor anzuschließen und ihn zum automatischen Einschalten des Lichts zu verwenden, müssen Sie die folgenden Aktionen ausführen:

1. Wählen Sie den Standort des Detektors, der Lampe, bereiten Sie Verbrauchsmaterialien und Werkzeuge vor.
2. Montieren Sie die Leuchte mit angeschlossener Verkabelung, installieren Sie die Anschlussdose, befestigen Sie den Sockel des Bewegungssensors.
3. Verbinden Sie einen dreiadrigen Draht (vorzugsweise mit mehrfarbigen Drähten) mit dem Sensor.
4. Nur sieben Adern sollten für das Verteilermodul geeignet sein - drei vom Sensor, zwei (Phase + Null) vom Schirm und zwei von der Lampe.
5. Schließen Sie alle Drähte (nachdem Sie zuvor die Kontaktklemmen mit der Bezeichnung im Sensor gefunden haben) in der folgenden Reihenfolge richtig an - drei Nulldrähte (vom Sensor, von der Abschirmung und von der Lampe) werden zu einem Kontakt verbunden; zwei Adern (Phase!), kommend vom Schirm und vom Sensor, werden ebenfalls miteinander in Kontakt gebracht; Die beiden verbleibenden Drähte (vom Sensor und von der Lampe kommend) sind ebenfalls miteinander verdrillt - die Phase wird durch sie übertragen, wenn im Sensorbereich eine Bewegung auftritt und das Licht eingeschaltet wird.

Arten

Es gibt zwei Hauptdesigns dieser Geräte:

1. Für den Außenbereich.
2. Innen installiert.

Geräte, die für den Innenbereich konzipiert sind, versagen im Außenbereich schnell. Der Einsatz von Outdoor-Geräten im Haus ist wirtschaftlich nicht darstellbar.

Geräte unterscheiden sich im Aufstellungsort:

1. Peripherie - Sie werden auf vom Haus entfernten Gegenständen platziert, wie z.
2. Installiert für die Perimeterkontrolle - Diese Geräte steuern das Einschalten des Lichts, wenn sich ein Auto dem Haus nähert oder sich eine Person nähert. Sie werden normalerweise am Zaun des Grundstücks angebracht.
3. Intern - befinden sich im Innenbereich, in der Toilette oder im Badezimmer, am Eingang zum Keller und im Allgemeinen in jedem separaten Raum. Durch die Verwendung solcher Geräte können Sie erheblich Strom sparen, die Beleuchtung wird dort eingeschaltet, wo sie gerade benötigt wird.

Alle Außensensoren sind in der Regel mit Massendetektoren ausgestattet, um nicht auf das Auftreten von Kleintieren im Bereich des Gerätes zu reagieren. Lichtsteuerungssensoren werden auch benötigt, um ein Einschalten während der Tageslichtstunden zu verhindern.

Das Funktionsprinzip des Infrarotsensors für das Beleuchtungssystem

Die Basis des Bewegungssensors ist eine Infrarot-Fotozelle mit einer elektronischen Signalverarbeitungsschaltung. Der Sensor reagiert auf alle Änderungen der Infrarotstrahlung im kontrollierten Bereich. Da Personen und Haustiere eine höhere Temperatur als die Umgebung haben, registriert der Detektor sofort ihr Erscheinen im Ortungsbereich. Um zu verhindern, dass die Fotozelle auf stationäre erhitzte Objekte reagiert, werden mehrere technologische Methoden gleichzeitig verwendet:

• Infrarotfilter eliminiert den Einfluss von sichtbarem Licht;
• segmentierte Fresnel-Linse teilt das Sichtfeld in viele schmale Strahlen;
• die elektronische Schaltung hebt das Signal hervor, das für das thermische "Porträt" einer Person charakteristisch ist;
• Mehrelement-Fotodetektoren werden verwendet, um falsche Positive zu verhindern.

Während der Bewegung überquert eine Person die schmalen Sichtlinien, die durch die Linse gebildet werden. Das sich ändernde Signal der Fotozelle wird von der elektronischen Schaltung verarbeitet und löst den Sensor aus.

Es ist die Fresnel-Linse, die für die Richtcharakteristik des Bewegungssensors verantwortlich ist. Darüber hinaus wird die Linie sowohl in horizontalen als auch in vertikalen Ebenen gebildet.

Der Erfassungsbereich hängt von der Empfindlichkeit der Fotozelle und dem Leistungsfaktor des Verstärkers ab. Auch die Verweilzeit nach Betätigung wird durch die elektronische Befüllung bestimmt.

Überprüfen der Installation

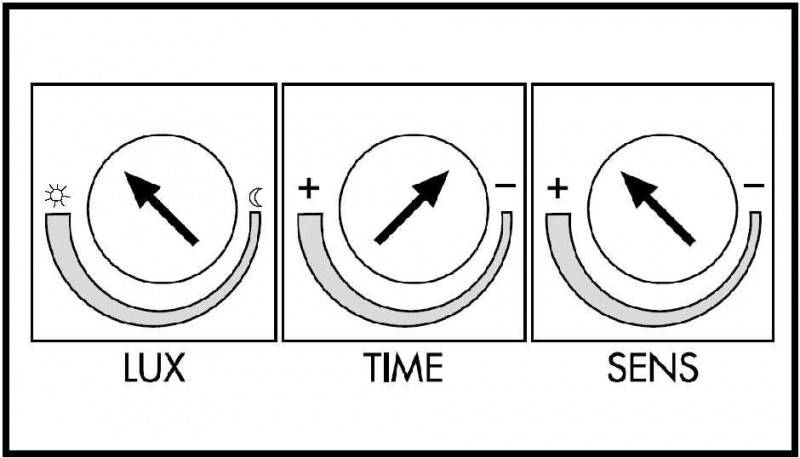

Vor der endgültigen Installation müssen Sie den Zustand des Systems überprüfen. Am Sensor befinden sich mehrere Schalter, die für die Einstellung des Melders zuständig sind:

• LUX. Der Schalter ist für die Schwellenbeleuchtung zuständig. Wenn draußen genug Licht von der Sonne scheint, reagiert der Sensor nicht auf Bewegung.
• ZEIT. Die Zeit, für die das Licht nach dem Betrieb eingeschaltet wird (von 2 Sekunden bis 15 Minuten). Der Countdown beginnt ab dem Moment, in dem das Objekt den Wirkungsbereich verlässt.
• SENS. Die Empfindlichkeit hängt von der Helligkeit des IR-Lichts ab, auf das das Gerät reagieren soll.

Controller für Bewegungssensoren

Blickwinkel

In billigen Versionen von Geräten sind nur Einstellungen für Empfindlichkeit, Aktionszeit und Schwellenbeleuchtungsstärke verfügbar, und der Betrachtungswinkel ist fest. Mit teureren Analoga können Sie diese Eigenschaft anpassen. Wenn das Gerät oft nicht rechtzeitig arbeitet oder blinde Flecken auftreten, lohnt es sich, die richtige Richtung des Blickwinkels zu überprüfen.

Rat! Für maximale Effizienz von wandmontierten Außensensoren liegt der optimale Montageort in einer Höhe von 2,5-3 m.Die Reichweite beträgt etwa 10-20 m und die Höhe 1,5 m. Versuchen Sie nicht, die geregelte Reichweite zu erhöhen, indem Sie den Detektor auf einen höheren oder niedrigeren Pegel einstellen.

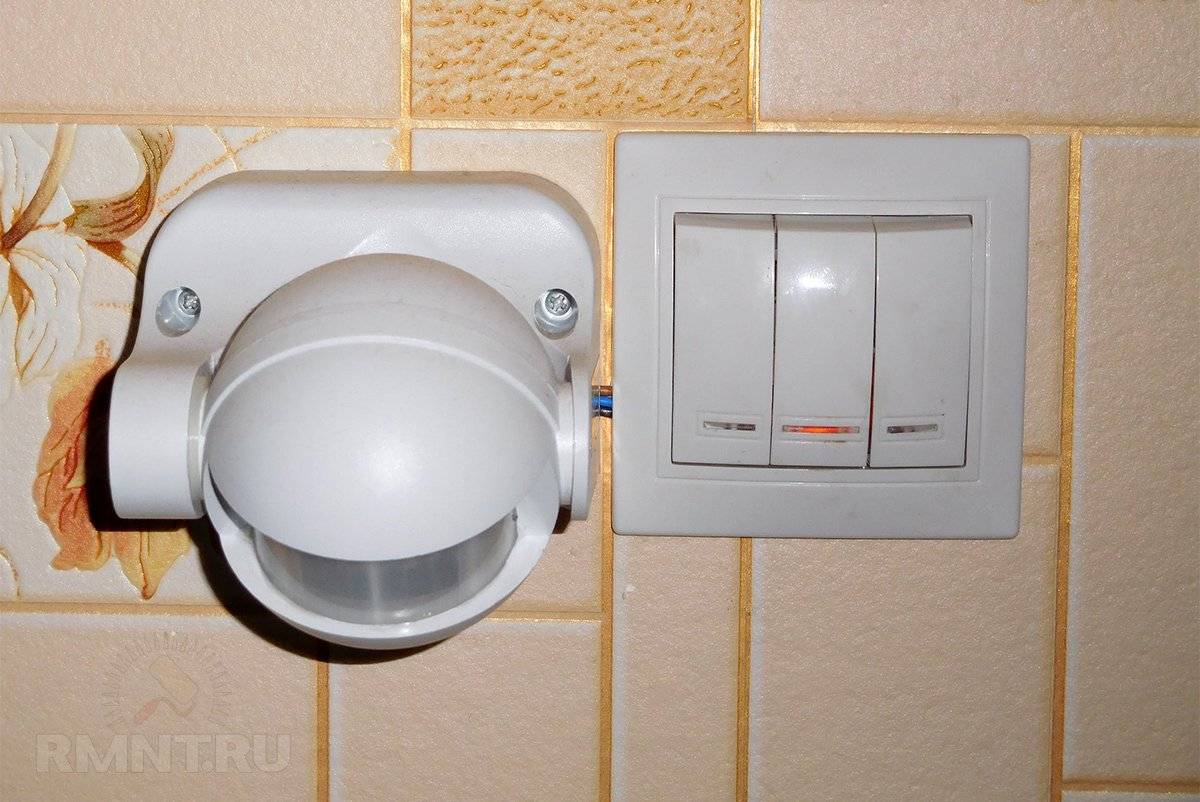

Installation des Wandsensors

Lichtniveau

Die richtige Einstellung des Lichtniveaus erhöht die Effizienz der Leuchte: Der Betrieb einer Leuchte mit ausreichend Sonnenlicht ist Geldverschwendung. Zur Einstellung des LUX-Parameters muss der Regler auf Maximalstellung (Nachtbetrieb) gestellt und dann allmählich nach rechts gedreht werden.

Unterbrechungsverzögerung

Die Verzögerungszeit variiert zwischen 2 Sekunden und 15 Minuten. Als optimale Zeit werden 50-60 s angesehen. Sie müssen TIME auf den Mindestwert herausdrehen und dann die Zeit sanft erhöhen. Das erste Herunterfahren nach der Einstellung erfolgt etwas später als eingestellt. Nachfolgende werden gemäß den Einstellungen durchgeführt.

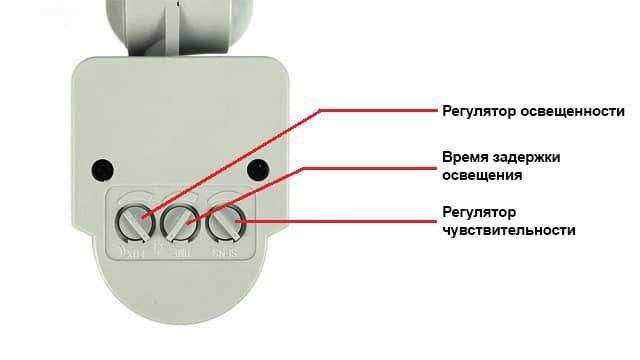

Die Position der Regler am Sensor

Empfindlichkeit

Bei erhöhter Empfindlichkeit des Bewegungsmelders sind Fehlalarme wahrscheinlich. Bei hoher Empfindlichkeit wird der Melder durch das Erscheinen von Tieren in der Umgebung ausgelöst. Um das Gerät richtig einzustellen, sollten Sie vom Minimalwert ausgehen und den SENS-Regler schrittweise erhöhen.

Was ist ein Zeitrelais?

Um die Funktionen des Geräts zu verstehen, lohnt es sich, sein Funktionsprinzip zu studieren. Das rückwärts arbeitende Relais arbeitet nach folgendem Schema:

1. Dem Gerät wird signalisiert, das Gerät auszuschalten.
2. Der Countdown der Ausschaltzeit beginnt. Die Zeit läuft ab und das Herunterfahren erfolgt.

Wenn ein solches Relais vor der Lampe verwendet wird, sollten Sie nicht auf einen sofortigen Betrieb warten. Alles wird erst nach Ablauf der Verzögerungszeit ausgeschaltet.

Doppelrelais:

Sobald ein Signal gegeben wird, wird der Mechanismus eingeschaltet und das Verzögerungsintervall heruntergezählt. Wenn die angegebene Zeit gezählt wird, schaltet das Gerät das erforderliche Gerät innerhalb der angegebenen Zeit ein. Wir können sagen, dass zwei Zeitrelais in Reihe geschaltet sind - dies ist ein Doppelrelais.

Vorteile und Nachteile

Die Verwendung eines Sensors zum Einschalten des Lichts im Haus hat eine Reihe von Vorteilen:

• erhebliche Energieeinsparungen. Alle Sensoren sind mit einer automatischen Selbststeuerung ausgestattet, mit der Sie das Licht ausschalten können, wenn sich keine Person im Raum befindet.
• Praktikabilität und Benutzerfreundlichkeit. Um das Licht einzuschalten, muss man nicht im Dunkeln mit der Hand nach einem Schalter suchen und durch die Wände wühlen. Dadurch werden nur die Tapete oder der Anstrich beschädigt. Sie brauchen also nur den Raum zu betreten und das Licht geht automatisch an;
• Funktionalität. Bei den meisten modernen Modellen müssen keine Kabel verlegt werden. Sie können über das Netzwerk arbeiten. Zusätzlich zu diesem Gerät können Sie problemlos andere Geräte anschließen: Tonbandgerät, Fernseher usw.

Doch trotz dieser offensichtlichen Vorteile haben solche Geräte auch einige Nachteile, die Sie vor dem Kauf beachten sollten. Zu den Nachteilen solcher Geräte gehören:

• ziemlich hohe Kosten für die Ausrüstung. Natürlich strebt jeder nach einem komfortablen und bequemen Leben, aber Sie müssen dafür bezahlen. Bei Sensoren können die vorhandenen Vorteile diesen Nachteil zwar etwas kompensieren;
• recht komplizierter Einbau. Natürlich können solche Produkte mit Ihren eigenen Händen installiert werden, aber beim Anschließen des Geräts an die Stromversorgung treten Schwierigkeiten auf. Daher ist es immer noch besser, die Installation Fachleuten anzuvertrauen, da das Arbeiten mit Strom ohne angemessene Vorbereitung sehr gefährlich ist.

Montage des Geräts

Trotz gewisser Nachteile ist die Installation solcher Geräte im Haus dennoch relevant und sehr effektiv.

Wie man wählt

Es gibt viele Modelle auf dem Markt. Sie können ein kombiniertes Elektrogerät in einem Gehäuse kaufen, oder Sie können mehrere Geräte kaufen, die auf bestimmte Weise installiert und miteinander verbunden werden müssen. Die Wahl der einen oder anderen Option hängt von mehreren Faktoren ab:

• Nutzungsbedingungen;
• Ladewert (Anzahl und Art der Glühlampen);
• Raumkonfiguration;
• Sensorart.

Manchmal wird ein separater Bewegungssensor gekauft, der mit dem Schalter verbunden ist.

Verwenden Sie häufiger kombinierte Geräte mit einem zusätzlichen Lichtsensor. Tagsüber schalten sie den Bewegungsmelder aus, um keinen Strom zu verschwenden.

Es ist notwendig, den Grad der Arbeitsbelastung und die Hauptaufgaben des Geräts im Voraus zu bestimmen. Manchmal ist es bequemer, einen separaten Bewegungssensor zu kaufen und schließen Sie es mit einem Schalter an. Beide Geräte können in Innenräumen getrennt werden, funktionieren jedoch paarweise. Diese Option ist gut, wenn die Position des Schalters es Ihnen nicht erlaubt, den kritischsten Teil des Raums, des Korridors oder eines anderen Bereichs zu steuern.

Hauptmerkmale von Leistungsschaltern, die mit Ausschaltverzögerung arbeiten

Das Gerät ist mit einem Programm ausgestattet, mit dem Sie die Steuerparameter für alle Geräte im Haus einstellen können. Charakteristische Merkmale von Schaltern mit Verzögerung:

1. Intervallgenauigkeit, keine Fehler.
2. Die maximale Dauer der Geräteprogrammierzeit. Je größer der Zeitbereich, desto mehr Funktionen kann der Schalter ausführen.
3. Beständig gegen Spannungsabfälle, behält einen Betriebsmodus bei 230 V, einer Frequenz von 50 Hz und einem Strom von 16 A bei.
4. Eine große Liste von Funktionen, mit denen Sie mit anderen Geräten arbeiten und verschiedene Aufgaben ausführen können.

Wie macht man die Beleuchtung in der Wohnung „smart“?

Es gibt mehrere Möglichkeiten, das Licht in einer Wohnung oder einem Haus smart zu machen. In der Phase der Gestaltung zukünftiger Wohnungen oder während einer Generalüberholung ist jede der folgenden Optionen geeignet.

Unter den Bedingungen einer vorhandenen Reparatur, verlegter Verkabelung und gekaufter Armaturen können Sie auch aussteigen.

Smarte Lampen kaufen…

Diese Option ist nur für diejenigen geeignet, die gerade eine umfassende Renovierung des Innenraums in ihrem Haus planen. Zu den offensichtlichen Nachteilen der Lösung gehört eine kleine Auswahl an geeigneten Geräten und deren Preis.

Darüber hinaus schalten gewöhnliche Lichtschalter solche Lampen aus und nehmen ihnen intelligente Funktionen. Sie müssen sie auch ändern.

Kaufen Sie eine Yeelight-Deckenlampe - 5527 Rubel. Kaufen Sie eine Yeelight-Diodenlampe - 7143 Rubel.

oder rüsten Sie gewöhnliche Lampen mit intelligenten Patronen aus

Spezielle "Adapter" helfen dabei, jede Glühbirne oder Lampe in eine intelligente zu verwandeln. Installieren Sie es einfach in einer Standard-Illuminator-Kartusche und schrauben Sie eine beliebige Glühbirne ein. Es stellt sich als intelligentes Beleuchtungsgerät heraus.

Leider ist diese Methode nur für Leuchten geeignet, in denen Glühbirnen verbaut sind. Diodenlampen in der Spannweite.

Sie müssen für jede Patrone einen Adapter installieren, was teuer sein kann. Nicht jedes Beleuchtungsgerät passt zu einem solchen Gerät.

Vergessen Sie nicht, dass die intelligente Patrone alle ihre Fähigkeiten verliert, wenn das Licht über einen herkömmlichen Schalter ausgeschaltet wird.

Kaufen Sie eine intelligente Steckdose für eine Koogeek-Glühbirne: 1431 Rubel. Kaufen Sie eine intelligente Steckdose Sonoff: 808 Rubel.

oder intelligente Lampen installieren

Anstelle der sogenannten Adapter können Sie sofort intelligente Glühbirnen kaufen.

Diodenlampen sind wieder im Flug, mehrere intelligente Glühbirnen in einer Lampe müssen zur einfachen Steuerung in der Anwendung verbunden werden.

Glühbirnen funktionieren zwar lange, aber ihre Ressourcen sind viel geringer als die der gleichen intelligenten Patronen oder Schalter, und wenn das Licht mit einem normalen Schalter ausgeschaltet wird, ist eine stromlose intelligente Glühbirne nicht mehr intelligent .

Kaufen Sie Smart Bulb Koogeek: 1512 Rubel Kaufen Sie Smart Bulb Yeelight: 1096 Rubel.

…oder intelligente Schalter installieren

Die wahrste und richtige Entscheidung.

Bei herkömmlichen Schaltern müssen Sie Apps oder Fernbedienungen verwenden, um intelligente Lampen, Glühbirnen oder Steckdosen zu steuern. Wenn eine Phase mit einem herkömmlichen Schalter geöffnet wird, schalten sich intelligente Geräte einfach aus und empfangen keine Befehle mehr.

Wenn Sie intelligente Schalter im Raum installieren, können Sie diese jederzeit steuern, da sie immer mit Spannung für die Stromversorgung versorgt werden.

Bei der Erweiterung eines Smart Homes wird es in Zukunft möglich sein, es mit smarten Lampen, Glühbirnen und Kartuschen auszustatten und so die Möglichkeiten zu erweitern, ohne an Funktionalität einzubüßen.

Sie müssen mit den Schaltern beginnen.

Gleichzeitig, wenn Sie zwischen Glühlampen mit begrenzter Lebensdauer, Kartuschen, die nicht überall passen, und Schaltern wählen. Die Entscheidung für Letzteres liegt auf der Hand, während die Preise für alle Gadgets ungefähr vergleichbar sind.

Schlussfolgerungen und nützliches Video zum Thema

Diese kurze Videoanleitung zeigt anschaulich, wie die Anschlussvorgänge für einige Instrumentenmodifikationen durchgeführt werden.Es ist sinnvoll, die Praxis zu verbessern.

Ein Übersichtsvideo zum Einsatz von Mikrowellensensoren. Diese modernen Modifikationen zeichnen sich durch ein hohes Maß an „Flair“ und einen zuverlässigen Betrieb als Teil intelligenter Heimsysteme aus.

Zum Abschluss der Überprüfung müssen Informationen zu den technischen Anforderungen für Geräte wie Bewegungssensoren hinzugefügt werden.

Daher überschreitet die Belastbarkeit von Geräten normalerweise nicht 1 kW und der maximale Schaltstrom beträgt nicht mehr als 10 A. Die Geräte sind für den Betrieb in Wechselstromnetzen mit einer Frequenz von 50-60 Hz bei einer Nennspannung von 230 V ausgelegt.

Diese grundlegenden Parameter müssen beachtet werden, bevor Sensoren für bestimmte Anwendungen angeschlossen werden.
