Bosch Spülmaschinenheizer: So wählen Sie + Austauschanleitungen aus

Interne Organisation

Ein Heizelement ist ein elektrisches Gerät, das eine Flüssigkeit mit einer eingebauten Spirale aus einem speziellen Material erhitzt. Das leitende Element befindet sich in einem abgedichteten Rohr, das vom Maschinenkörper isoliert ist. Der Erhitzer befindet sich in einem Wassermantel, eine elektrische Flügelzellenpumpe wird verwendet, um die Flüssigkeit umzuwälzen.Die Verbindungslinie der Teile ist mit einer Gummidichtung abgedichtet, die verhindert, dass Wasser in die Kontaktelemente eindringt. Wenn ein elektrischer Strom durch die Spirale fließt, wird Wärme freigesetzt; Messsensoren werden verwendet, um den Betrieb der Heizung zu korrigieren. Der Sensor steuert die eingestellte Temperatur, wenn der erforderliche Wert erreicht ist, schaltet sich die Heizung aus. Sobald das Wasser unter die programmierte Schwelle abkühlt, wird die Stromversorgung wieder aufgenommen.

Bei einigen Modifikationen von Geschirrspülern gibt es Trockengeräte, die sich durch den Einbau eines Heizrohrs in ein separates Gehäuse auszeichnen. Der Spalt zwischen den Wänden ist mit einer thermisch stabilen Masse gefüllt, die die elektrischen Komponenten zusätzlich gegen Wasser isoliert.

Anzeichen für einen Ausfall der Heizung und der mit dem Gerät verbundenen Elemente:

• Anzeige auf der Flüssigkristallanzeige des Fehlercodes mit den Zahlen 09;
• Zufuhr von überhitztem oder kaltem Wasser aufgrund eines Ausfalls des Wärmereglers;
• das Auftreten von Spannung auf der Oberfläche des Gehäuses aufgrund des Ausfalls des Heizelements;
• Fremdgeräusche, die entstehen, wenn die eingebaute Pumpe verschlissen oder kaputt ist.

Alle Ersatzteile und Bedienelemente sind im Korpus der Bosch Spülmaschine verbaut. Die wichtigsten Details dieses Systems sind:

1. Das mit einem Einlasssystem ausgestattete Durchflussventil für die Wasseraufnahme wird von einem Mikrocontroller gesteuert.
2. Filtermechanismus, der Wasser von kleinen Teilen von Lebensmitteln und anderen Rückständen reinigt.
3. Entwässerungssystem bestehend aus einem mit einem Entwässerungssystem verbundenen Entwässerungsrohr und einer Sumpfpumpe. Es funktioniert nach dem gleichen Prinzip wie die Bosch-Waschmaschine.
4. Schwimmerblocker, Spülmaschinenschutzsystem vor verschiedenen Lecks.Es ist ein zylindrischer Kunststoffbehälter, der beim Schwimmen die Kontakte schließt. Dies passiert, wenn zu viel Wasser eingenommen wird.

So tauschen Sie die Heizung aus

Ersatzteile vorbereiten. Möglicherweise benötigen Sie einen neuen Heizblock sowie einen Temperatursensor, falls dieser nicht funktioniert. Von den Werkzeugen, die Sie benötigen:

• Schlitz- und Kreuzschraubendreher;
• Zange;
• Ahle;
• Multimeter-Tester.

Stellen Sie vor dem Kauf neuer Elemente sicher, dass die alte Heizung defekt ist. Bei Maschinen von Bosch, Electrolux, Indesit kann das Heizelement nicht separat ausgetauscht werden, Sie müssen die gesamte Einheit entfernen.

Wie kann man verstehen, dass Sie einen nicht trennbaren Block haben? Schau dir die Halterungen an. Wenn sich um den Umfang herum Schrauben oder Riegel befinden, können Sie versuchen, die Heizung separat zu zerlegen und zu entfernen.

Wenn die Spülmaschine bereits 8-10 Jahre gedient hat, ist es einfacher, über den Kauf neuer Geräte nachzudenken. Immerhin kostet die Heizeinheit zwischen 3.000 und 10.000 Rubel.

Fahren Sie mit der Demontage fort und ersetzen Sie das Teil. Arbeitsablauf:

1. Trennen Sie die Maschine von der Kommunikation, ziehen Sie den Stecker aus der Steckdose.
2. Öffnen Sie die Tanktür, entfernen Sie alle Körbe und Tabletts.
3. Ziehen Sie nach oben, um die untere Wippe zu entfernen.
4. Schrauben Sie den Ablauffilter ab. Möglicherweise befindet sich dahinter ein Metallgitter, entfernen Sie es.
5. Möglicherweise befindet sich Wasser im Landetank. Entfernen Sie es mit einem Schwamm.
6. Entfernen Sie die fünf Schrauben, mit denen die Umwälzpumpe befestigt ist.
7. Legen Sie eine alte Decke oder ein Handtuch über das Auto, drehen Sie das Auto auf den Rücken oder auf den Kopf.

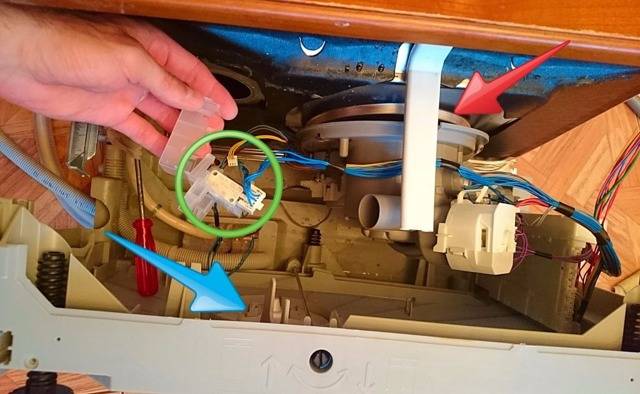

8. Entfernen Sie die dekorative Bodenplatte.
9. Trennen Sie den Boden - er ist mit Schrauben oder Riegeln befestigt. Einige Modelle werden ohne Deckel geliefert. Bei Aquastop kann unten ein Schwimmersensor angebracht werden. Trennen Sie dann seinen Draht und lösen Sie die Befestigungsschraube.

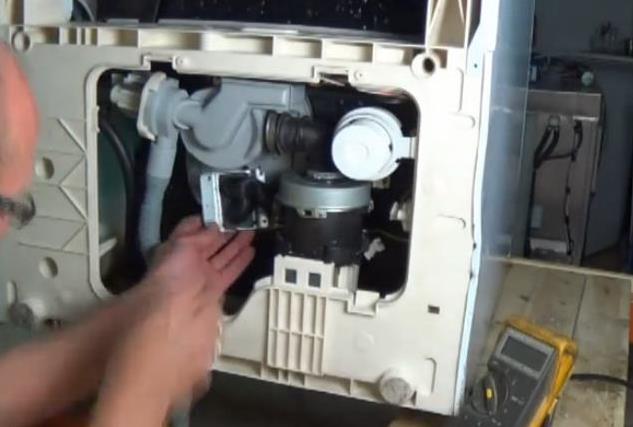

10. An der Seite der Heizung ist eine Ablaufpumpe angeschlossen.Greifen Sie es mit der Hand und drehen Sie es gegen den Uhrzeigersinn.
11. Trennen Sie die Verkabelung und entfernen Sie die Pumpe.
12. Trennen Sie das Gummiband, das die Heizung hält.
13. Trennen Sie Schläuche, Kabel und Armaturen.
14. Ziehen Sie die defekte Heizung heraus.

Die Heizungsdiagnose wird mit einem Multimeter durchgeführt. Befestigen Sie die Sonden an den Kontakten und messen Sie den Widerstand.

Verwenden Sie defekte Drähte nicht für Nacharbeiten oder Isolierungen. Wenn die Isolierung in der Verkabelung gebrochen ist, ist es besser, sie sofort durch ein neues Element zu ersetzen.

Führen Sie nach dem Einbau neuer Teile einen Probelauf mit der Maschine durch.

Wie Sie sehen können, können Sie einen Ersatz mit Ihren eigenen Händen vornehmen. Kümmern Sie sich um die Spülmaschine, dann umgehen Pannen die Spülmaschine. Ähnliche Videos ansehen:

So wechseln Sie das Heizelement in der Spülmaschine: Ausführliche Anleitung nicht nur für Einsteiger

Wenn Sie überprüft und sichergestellt haben, dass der Geschirrspüler aufgrund einer Fehlfunktion des Heizelements kein Wasser erhitzt, kaufen Sie ein Original- oder kompatibles Teil (besser natürlich das Original) und machen Sie sich an die Arbeit. Unabhängig davon stellen wir fest, dass Reparaturen für den Eigentümer nicht immer von Vorteil sind. Wenn Ihre Ausrüstung also bereits veraltet ist und alle darin enthaltenen Teile abgenutzt sind, macht es keinen besonderen Sinn, eine Einheit zu kaufen, deren Kosten 7-10.000 Rubel betragen.

Also lasst uns anfangen.

Öffnen Sie die Einfülltür des Geschirrspülers und nehmen Sie die Geschirrkörbe heraus, legen Sie ein saugfähiges Tuch auf den Boden, um die Bodenoberfläche vor Feuchtigkeit zu schützen.
Trennen Sie den Geschirrspüler vom Stromnetz, warten Sie 10-15 Minuten (damit sich der Kondensator entlädt und Sie keinen Stromschlag erleiden).
Schrauben Sie alle Schläuche ab.
Suchen Sie das Kunststofflaufrad in der Spülmaschine und ziehen Sie es nach oben, um es zu entfernen.
Schrauben Sie den Filter ab.
Lösen Sie die Muttern, die das Rohr und den Heizblock halten.
Drehen Sie danach die Struktur auf den Kopf.
Je nach Ausstattung des jeweiligen Modells Rückwand abschrauben oder Bodenplatte herausziehen (bei Einbaugeräten)

Um die untere Platte zu entfernen, trennen Sie den Heizblock vom Ablaufschlauch, ziehen Sie die Platte vorsichtig zu sich hin und sie wird sich lösen. Gleichzeitig können Sie die Platte nicht vollständig herausziehen, da Sie dazu zuerst die Befestigungselemente im Inneren des Maschinenkörpers lösen müssen.

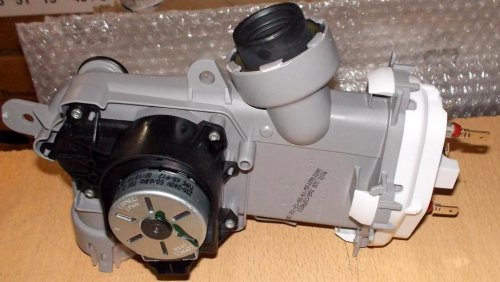

Durchlauferhitzer an Ablaufpumpe angeschlossen

Greifen Sie die Pumpe mit Ihren Händen und wickeln Sie sie eine halbe Umdrehung im Uhrzeigersinn. Ziehen Sie danach die Pumpe zur Seite - sie liegt in Ihren Händen. Schrauben Sie danach den Temperatursensor ab.
Von unten hält der Durchlauferhitzer Gummiverschlüsse. Um es zu entfernen, müssen Sie unter den Körper greifen.
Trennen Sie die Befestigungselemente der Rohre und Sensoren, entfernen Sie die verbrannte Heizung und setzen Sie eine neue ein.
Setzen Sie danach alle Elemente in umgekehrter Reihenfolge wieder ein.

Wie Sie sehen, ist das Ersetzen eines Heizelements in einer Spülmaschine eine einfache Aufgabe, und wenn der Block nicht trennbar ist, wird alles noch einfacher. Natürlich können während der Arbeit verschiedene Probleme auftreten, aber Sie werden sie definitiv bewältigen.

Daher müssen Sie bei einigen Modellen vorsichtig eine Plastikklemme mit einer großen Nadel aufnehmen (es ist wichtig, sie nicht zu beschädigen). Etwas muss mit einer Zange aufhebeln. Handeln Sie mutig, die Hauptsache ist, vorsichtig zu sein

Handeln Sie mutig, die Hauptsache ist, vorsichtig zu sein

Warum uns wählen?

• Kostenlose telefonische Beratung. In einem Telefongespräch informiert Sie unser Manager über die mögliche Ursache der Panne und nennt Ihnen einen voraussichtlichen Reparaturpreis.Die genauen Kosten der Arbeiten werden vom Kapitän nach Diagnose der fehlerhaften Ausrüstung bekannt gegeben.
• Kostenlose Diagnose und Abfahrt des Meisters. Sie müssen die Diagnose des Geschirrspülers nicht bezahlen, wenn Sie der weiteren Reparatur durch RemBytTech-Spezialisten zustimmen.“
• Reparatur zu Hause. Es ist nicht nötig, defekte Geräte in die Werkstatt zu bringen. Meister von "RemBytTech" reparieren es direkt bei Ihnen zu Hause.
• Bequemer Arbeitszeitplan. Wir arbeiten von 8 bis 22 Uhr ohne Wochenenden und Feiertage. Daher werden wir Ihren Antrag auch zu später Stunde am Wochenende entgegennehmen und erfüllen.
• Garantie bis zu 2 Jahre. Wir bestätigen die Qualität der von uns ausgeführten Arbeiten durch die Ausstellung einer Garantiekarte für einen Zeitraum von 3 Monaten bis 2 Jahren, je nach Komplexität der Reparatur.

Demontage und Überprüfung der Heizung

Sie müssen den Demontageprozess beginnen, indem Sie die Drähte entfernen. Es wird empfohlen, ihre Position zu fotografieren oder zu skizzieren, um beim Einbau eines neuen Teils nicht verwirrt zu werden.

Um das alte Heizelement aus der Waschmaschine zu entfernen, müssen Sie die Mutter in der Mitte seiner Oberfläche außerhalb der Maschine abschrauben. Mit einem Schraubendreher ohne starken Druck müssen Sie versuchen, die Heizung aus dem Tank zu ziehen. Manchmal muss man das mit zwei Schraubendrehern machen. In seltenen Fällen, wenn das Heizelement stark verkalkt ist und nicht in die Tanköffnung passt, benötigen Sie einen Hammer, der leicht auf den Heizkörper schlägt, oder einen Schraubendreher. Es ist nicht akzeptabel, auf den Tank der Waschmaschine zu schlagen, da dies zu Verformungen führen kann, die den korrekten Einbau des neuen Heizelements verhindern.

Vom entfernten Heizelement muss der Thermostat vorsichtig entfernt werden, dann muss er an einem neuen Teil installiert werden.Befindet sich Kalk auf seiner Oberfläche, muss dieser entfernt werden.

Es ist ratsam, die Funktionsfähigkeit der ausgebauten Heizung mit einem Multimeter zu überprüfen - dies hilft, die Schwere des Ausfalls zu bestimmen. Der wichtigste Indikator ist der Widerstand. Um es zu messen, müssen Sie die Spitzen mit den Kontakten des Heizelements verbinden. Wenn das Gerät nichts anzeigt (auf Ohm), dann ist das Heizelement wirklich defekt. Die Obergrenze des Widerstands des Heizelements sollte 30 Ohm für Heizelemente mit einer Leistung von 1700-2000 W und 60 Ohm für Heizelemente mit einer Leistung von 800 W betragen.

Ein Bruch im Rohr des Heizelements ist möglich, in diesem Fall müssen Sie prüfen, ob es den Boden berührt. Dazu muss der Widerstand an den Ausgängen und am Körper des Heizelements gemessen werden, während das Gerät auf Megaohm umgeschaltet werden muss. Weicht der Pfeil des Multimeters ab, dann liegt die Störung wirklich vor.

Jede Abweichung vom normalen Betrieb des Heizelements kann den Betrieb der Maschine beeinträchtigen, da sie Teil ihres Stromnetzes ist. Auch wenn also der erste Test keine Fehlfunktion ergeben hat, muss der zweite durchgeführt werden, zumal hierfür keine besondere Schulung erforderlich ist, sondern lediglich das Gerät umgeschaltet werden muss.

Warum geht die Heizung kaputt

Das Erhitzen des Wassers in der Waschmaschine ist sehr wichtig, da in heißem Wasser effizient und effizient gewaschen wird. Aber leider beträgt die Lebensdauer der Heizung 3-5 Jahre.

Es gibt mehrere Gründe, warum ein Element ausfällt:

• Natürlicher Verschleiß. Das Element erwärmt sich ständig und kühlt ab, was seine Lebensdauer verkürzt.
• Skala. Rohwasser enthält Salzverunreinigungen, die sich nicht auflösen und auf der Oberfläche des Erhitzers absetzen. Je dicker die Zunderschicht ist, desto schwieriger ist es für die Heizung, Wärme zu übertragen. Infolgedessen überhitzt es und brennt aus.

Spannungsschwankungen im Netz können zu einem Kurzschluss führen. Dies wiederum führt zu einem offenen Stromkreis der Heizung, einer Panne am Körper.
Der Grund dafür, dass das Element nicht funktioniert, kann auch das Brennen des Triacs auf der Elektronikplatine sein. Der Triac ist für den Betrieb der Heizung verantwortlich, daher erhält das Heizelement bei einer Fehlfunktion kein Signal zum Handeln.
Dann müssen Sie das Heizelement in der Bosch-Waschmaschine ersetzen oder reparieren.

Symptome

Wie können Sie das Problem identifizieren? Anzeichen für einen Ausfall des Heizelements in Waschmaschinen Bosch Classixx 5, Bosch Maxx 4, Bosch Maxx 5 und anderen Modellen können das Fehlen einer Wasserheizung sein.

Um dies zu überprüfen, legen Sie 20 Minuten nach Beginn des Waschvorgangs Ihre Handfläche auf das Lukenglas. Wenn es warm ist, heizt es sich auf, wenn es kalt ist, nicht.

Achten Sie nach dem Waschen auf die Wäsche. In kaltem Wasser werden die Sachen schlechter gewaschen, sie riechen muffig

Es kommt vor, dass das Maschinensystem selbst eine Störung meldet, zeigt den Fehlercode F19 auf dem Display an. Dann weiß der Benutzer genau, was er überprüfen muss.

Schritt für Schritt Anleitung zur Vorbeugung

Der normale Betrieb des Geschirrspülers hängt vom Zustand aller seiner Komponenten ab. Um die richtigen Arbeitsbedingungen für sie zu schaffen, ist es notwendig, die Maschine regelmäßig zu warten und vorbeugende Maßnahmen zu ergreifen. Schauen wir sie uns genauer an.

Filterreinigung

Trotz der Anforderung, Speisereste manuell vom Geschirr zu entfernen, dringt immer noch eine große Menge kleiner organischer Stoffe in die Maschine ein. Diese Partikel sammeln sich in Filtern an und verringern ihre Fähigkeit, Wasser zu passieren. Daher ist eine regelmäßige Inspektion und Reinigung der Filter erforderlich.

Normalerweise sind im PMM zwei Filter installiert - Einlass und Abfluss. Ihre Positionen sind in der Anleitung angegeben, da der Benutzer sie regelmäßig reinigen muss.

Ausgebaute Filter werden mit Seifenwasser oder Soda gereinigt, Kalk kann mit Zitronensäure entfernt werden. Nach der Reinigung werden die Filter eingebaut.

Hochwertige Haushaltschemie

Der Hauptfaktor, der sich negativ auf die Details von Geschirrspülern auswirkt, ist Wasser.

Wenn es zu hart ist, viele Suspensionen und kleine Partikel enthält, bilden sich Kalkablagerungen auf der Oberfläche des Heizgeräts und anderer Komponenten.

Wenn billige Haushaltschemikalien verwendet werden, sollte man keine qualitativ hochwertige und langfristige Arbeit erwarten. Um die Effizienz aufrechtzuerhalten und die Lebensdauer der Maschine zu verlängern, ist es notwendig, Spezialwerkzeuge zu verwenden, die Kalkablagerungen entfernen und die Reinigung der kritischen Komponenten der Maschine unterstützen.

Korrekte Arbeitsweise

Um die Maschine in einem normalen Zustand zu halten, ist es notwendig, ihr eine optimale Betriebsweise zu geben. Das bezieht sich nicht nur auf die richtige Programmwahl, sondern auch auf die Nutzungshäufigkeit, die Höhe der Belastung.

Laderaten sind in der Anleitung angegeben, sie müssen unbedingt eingehalten werden. Die Wahl des Modus (Zyklus, Programm) erfolgt in Abhängigkeit von der Geschirranzahl, dem Verschmutzungsgrad, der Form der Gegenstände.

Bevor Sie den Betrieb aufnehmen, sollten Sie die Bedienungsanleitung sorgfältig studieren und sich darüber informieren, welche Programme für bestimmte Situationen verwendet werden sollten. Bei sachgemäßer Verwendung bleibt die Maschine viele Jahre in gutem Zustand.

Alles, was Sie über Spülmaschinenwasser wissen müssen, finden Sie in diesem Abschnitt.

Austausch des Heizelements in der Spülmaschine

Es gibt kein wichtigeres Detail in einer Spülmaschine als ein Heizelement. Es fördert die Wassererwärmung und Thermoregulation. Wenn es also zu einem Ausfall kommt, sollten Sie das Heizelement dringend durch ein neues ersetzen.

Wir werden Ihnen sagen, warum dies passiert und wie Sie sofort einen Ersatz mit Ihren eigenen Händen vornehmen können

Wenn es zu einem Ausfall kommt, sollte das Heizelement daher dringend durch ein neues ersetzt werden. Wir werden Ihnen sagen, warum dies passiert und wie Sie sofort einen Ersatz mit Ihren eigenen Händen vornehmen können.

Störungsursachen und Diagnose

Wenn Sie den Bewertungen der Besitzer von Geschirrspülern bekannter Marken (Indesit, Bosch, LG usw.) glauben, ist die Ursache für den Ausfall des Heizelements meistens ein Kurzschluss sowie ein Durchbrennen des Spiralgewindes.

Außerdem kann das Heizelement aufgrund von Leckagen, starker Verstopfung des Filters, Stromstößen, einer Kalkschicht von mehr als 3 mm und unsachgemäßem Betrieb durchbrennen.

Deshalb raten wir Ihnen so oft, die Regeln für die Verwendung der Geräte sorgfältig zu studieren und die Filter regelmäßig selbst zu reinigen.

beachten Sie

Dank der rechtzeitigen Pflege des Geschirrspülers können viele Probleme vermieden werden, einschließlich des Durchbrennens des Heizelements.

Es ist nicht schwer, eine Störung zu diagnostizieren, in der Praxis hört der Geschirrspüler einfach auf, das Wasser zu erhitzen, dies wird auch durch die Messwerte des Temperatursensors signalisiert.

Es ist möglich, das Programm mitten im Prozess zu stoppen oder umgekehrt, „Endloswaschen“. All dies spricht für eine Fehlfunktion des Heizelements.

So wählen Sie ein neues Heizelement aus

Öffnen Sie zunächst die Dokumentation Ihres Geschirrspülers (oder das Etikett auf dem Gehäuse) und finden Sie die genaue Modellbezeichnung heraus. Bei Verlust von Dokumenten finden Sie Informationen im Internet.

Aber es wäre fair, über die Unterschiede zwischen einem Heizelement und einem anderen zu sprechen.

Elektrische Durchlauferhitzer erhitzen beispielsweise Wasser schnell auf die benötigte Temperatur, verbrauchen aber gleichzeitig zu viel Strom.

Diese werden in Bosch-Geschirrspülern verwendet. Die zweiten Heizungen (trocken) werden von Meistern als hochwertiger und langlebiger angesehen, da sie nicht mit Wasser in Berührung kommen.

Außerdem ist es bei der Auswahl eines Heizelements wichtig, dass es die Anforderungen an Leistung und Spannung, den Anschluss von Kontakten und den Durchmesser Ihres Modells erfüllt.

Wo ist das Heizelement und wie kann man es selbst wechseln?

Sie haben also die Fehlfunktion des Heizelements richtig erkannt, ein neues gekauft und sind nun bereit, es selbst auszutauschen. Dazu benötigen Sie ein kleines Werkzeugset, das in jedem Haushalt zu finden ist: Flach- und Kreuzschlitzschraubendreher, Ohmmeter, Schraubendreher, Ahle, Zange.

Zuerst müssen Sie sicherstellen, dass das neue Heizelement wirklich funktioniert. Ein Ohmmeter hilft dabei, der Widerstand sollte nicht höher als 25-30 Ohm sein. Wenn alles in Ordnung ist, dann:

• Trennen Sie die Spülmaschine;
• Nehmen Sie alle „Innenteile“ heraus: Schalen, Filter, Sprinkler, Schläuche usw.;
• Der nächste Schritt besteht darin, die sich drehende Wippe loszuwerden. Dies ist der untere Teil des Bunkers, in den mit einer Pumpe erhitztes Wasser gepumpt wird.
• Jetzt können Sie das Abzweigrohr sehen, das mit dem defekten Heizelement verbunden ist. Lösen Sie mit einem Schraubendreher alle Befestigungsschrauben (normalerweise sind es fünf) und drehen Sie das Gehäuse um, sodass der Boden oben ist.
• Werde die Rückwand los. Bei einigen Modellen ist stattdessen eine versenkbare Wand installiert, entfernen Sie diese vollständig;
• Als nächstes sehen Sie ein Heizelement, das mit der Pumpe verbunden ist. Mit einer leichten halben Drehung nach rechts wird es gelöst, danach muss das Teil zu sich gezogen werden, um es endgültig zu entfernen. Der Sensor sollte ebenfalls abgeklemmt werden;
• Entfernen Sie die Befestigungselemente vom Heizelement.Eine Ahle hilft, sie vorsichtig aufzuhebeln;
• Jetzt können Sie das defekte Heizelement demontieren, indem Sie die restlichen Rohre und Stopfen lösen;
• Bauen Sie das neue Heizelement in umgekehrter Reihenfolge ein.

Das Ersetzen des Heizelements eines Geschirrspülers kann nicht als so kompliziert bezeichnet werden, und alle Maßnahmen können unabhängig und zu Hause durchgeführt werden. Wenn Sie sich jedoch nicht auf Ihre Fähigkeiten verlassen können, empfehlen wir Ihnen, die Reparatur oder den Austausch von Geschirrspülerteilen Spezialisten anzuvertrauen.

So tauschen Sie das Heizelement in der Spülmaschine selbst aus

Egal welche Marke Geschirrspüler herstellt, sie gehen alle mit der Zeit kaputt. Einer der häufigsten Fehler ist ein defektes Heizelement.

In solchen Momenten beginnt die Maschine schlecht Geschirr zu spülen, die Arbeit wird in kaltem Wasser durchgeführt. Das Ersetzen eines Heizelements in einer Geschirrspülmaschine ist eine Aufgabe, die für einen normalen Benutzer möglich ist.

Und um es machbar zu machen, folgen Sie unseren Anweisungen.

Sorten des Heizelements in der Spülmaschine

Geschirrspülermodelle von Bosch, Ariston, Electrolux, Candy haben zwei Arten von Heizelementen:

• Fließend oder trocken.
• Röhrenförmig mit einer Spirale oder nass.

Die erste Sorte ist mit Pumpe und Rohr verbunden. Wasser wird von einem Motor durch seine Röhre getrieben, sodass es sich sofort erwärmt. Solche Teile sind weniger anfällig für Zunder und haben daher eine lange Lebensdauer.

Das zweite, tauchfähige Element ist mit einer Umwälzpumpe kombiniert. Da es sich ständig im Wasser befindet, ist es anfälliger für Kalkablagerungen. Im Laufe der Zeit stört die Menge an Salzen auf der Oberfläche die normale Wärmeübertragung, wodurch das Element überhitzt und durchbrennt.

Wie kann man verstehen, dass die Heizung defekt ist und ersetzt werden muss? Typische Symptome eines Problems sind unten aufgeführt.

Symptome einer Fehlfunktion.Wie überprüfe ich das Heizelement?

Sie können das Problem durch indirekte Anzeichen identifizieren. Außerdem melden moderne PMMs ein Problem, indem sie einen Fehlercode auf dem Display hervorheben. Fast alle Modelle von Hotpoint Ariston, Indesit und Siemens sind mit einem Selbstdiagnosesystem ausgestattet. Bei einem Problem wird ein Testmodus gestartet, wodurch alle Knoten getestet werden.

Ein weiteres Zeichen ist schlechtes Geschirrspülen. Wenn früher die Spülmaschine normalerweise Utensilien spülte, aber hier ein fettiger Belag auf den Oberflächen verbleibt, liegt das Problem wahrscheinlich im Heizelement.

Wo ist das Element? Es befindet sich unten am Gehäuse, in der Nähe von Motor und Pumpe. Zunächst können Sie den Zustand des Temperatursensors überprüfen. Es hängt direkt davon ab, ob sich die Heizung einschaltet oder nicht.

• Trennen Sie das Gerät vom Netzwerk und der Kommunikation.
• Legen Sie ein Handtuch auf den Boden, legen Sie das Auto auf die Seite.
• Entfernen Sie die Sockelblende.
• Überprüfen Sie den Thermistor und seine Verkabelung. Wenn Brandspuren sichtbar sind, ersetzen Sie das Teil.

• Um das Heizelement zu diagnostizieren, befestigen Sie Multimetersonden an den Kontakten, um den Widerstand zu messen.
• Ein brauchbares Teil wird Werte im Bereich von 22 Ohm aufweisen.

Stellt sich heraus, dass das Element defekt ist, wird ein kompletter Austausch durchgeführt.

Wie kann man die Heizung mit eigenen Händen ersetzen?

Teile wie Heizelemente können nicht zu Hause repariert werden. Und der Preis, den Sie für Reparaturen zahlen, ist nicht geringer als die Kosten für ein neues Teil.

Ersatzwerkzeuge vorbereiten:

• Schlitz- und Kreuzschlitzschraubendreher.
• Zange.
• Ahle.

Von den Komponenten benötigen Sie einen vollständig beheizten Block. TEN in solchen Modellen wird nicht separat installiert. Nämlich in Autos: Bosch, Electrolux, Indesit, Ariston.

Prüfen Sie den Block visuell. Wenn es keine Demontagehalterungen hat, müssen Sie das Gerät komplett ersetzen.Wenn Bolzen oder Riegel sichtbar sind, kann die Heizung entfernt werden.

• Trennen Sie die Spülmaschine.
• Schalten Sie die Kommunikation aus.
• Öffnen Sie die Lukentür.
• Entfernen Sie die Schalen aus dem Trichter.
• Entfernen Sie den unteren Zerstäuber, indem Sie ihn zu sich ziehen.
• Entfernen Sie den Ablauffilter und entfernen Sie gleichzeitig Schmutz davon.

• Wasser bleibt im Loch hinter dem Filter. Entfernen Sie es mit einem Schwamm.
• Auf der Unterseite befinden sich fünf Schrauben. Sie befestigen den Heizblock.

• Legen Sie das PMM-Gehäuse auf die Seite oder drehen Sie es um.
• Entfernen Sie die Bodenplatte.
• Scrollen Sie die Pumpe und entfernen Sie sie von ihrem Platz. Trennen Sie den Sensor davon.

Öffnen Sie die Befestigungselemente, schalten Sie die Verdrahtungschips aus und entfernen Sie die Heizung.

Das neue Element wird in umgekehrter Reihenfolge eingebaut.

Der Austausch eines Tauchheizkörpers wird im Video am Beispiel des Bosch PMM gezeigt:

Überwachen Sie den Betrieb des Geräts, um keine schwerwiegenden Fehlfunktionen zu verursachen. Reinigen Sie die Filter rechtzeitig von Verstopfungen, überladen Sie die Kammer nicht mit Geschirr. Der Hersteller hat nicht umsonst eine Bedienungsanleitung erstellt, versuchen Sie sich daran zu halten.

So stellen Sie einen Ersatz her

Konnte eindeutig festgestellt werden, dass es sich bei dem Ausfall um eine Fehlfunktion des Heizungsdurchlaufelements handelt, muss ein Original-Ersatzteil erworben werden. Die Meister behaupten, dass das Ersatzteil BS 655541 für alle Bosch-, Siemens-, Ariston- und Veko-Einheiten geeignet ist. Das Heizelement des gleichen Herstellers ist für Electrolux ESF9450LOW Geschirrspüler geeignet.

Heizkörper

Nach dem Kauf eines geeigneten Teils sollten Sie also mit der Installation fortfahren.

• Um die Bosch-Geschirrspülerheizung auszutauschen, müssen Sie die Trichtertür öffnen und die Geschirrschale entfernen, damit diese Elemente Ihre Arbeit nicht beeinträchtigen.
• Dann müssen Sie alle Schläuche abschrauben.
• Am Boden des Bosch-, Siemens-, Ariston- und Veko-Geschirrspülers befindet sich ein Sprinkler. Es muss auch demontiert werden.
• Entfernen Sie dann den Kunststofffilter.
• Wenn Sie das Durchlaufheizelement BS 655541 erreicht haben, lösen Sie die Schrauben, die dieses Teil halten.
• Nachdem wir die TEN von den Gummibefestigungen, Rohren und Sensoren getrennt haben, entfernen wir das alte Teil von der Maschine.

Nachdem das Heizteil an seinem vorgesehenen Platz installiert ist, sollten alle Arbeiten zum Installieren der Befestigungselemente in umgekehrter Reihenfolge durchgeführt werden.

Geschirrspüler zerlegen

Beachten Sie, dass das Gerät des Durchlauferhitzers der Geschirrspülmaschine eine Umwälzpumpe enthält. Das bedeutet, dass der Austausch von Ten gleichzeitig mit der Pumpe durchgeführt wird. Angesichts dieser Tatsache zum Zeitpunkt des Kaufs der Spülmaschinenheizung BS 655541 ist es notwendig, die Leistung der gesamten Struktur als Ganzes zu bewerten.

Experten empfehlen, dass Sie mit einem Foto oder besser mit dem ausgefallenen Teil selbst in den Laden gehen, um bei der Auswahl des richtigen Modells eines Geschirrspüler-Durchlauferhitzers keinen Fehler zu machen. In diesem Fall kann der Verkäufer das am besten geeignete Modell für den Geschirrspüler Electrolux ESF9450LOW empfehlen.

Geschirrspüler reparieren

Schritt-für-Schritt-Anleitung zum Austausch des Heizblocks

Alle Geschirrspüler haben einen erheblichen Nachteil - neue Modelle sind anfälliger und bruchanfälliger als alte. Wenn jedoch ein Heizungsbruch festgestellt wird, sollte sofort mit den Reparaturarbeiten begonnen werden. Sie können Original-Ersatzteile in jedem geeigneten Geschäft in Ihrer Stadt kaufen oder über das Internet bestellen. Sobald Sie die erforderlichen Komponenten haben, fahren Sie fort.

Wir handeln nach folgendem Schema:

Trennen Sie die Spülmaschine. Unterbrechen Sie die Wasserzufuhr durch den Injektionsschlauch.
Ziehen Sie Geschirr und Geschirrtabletts aus dem Inneren der Maschine heraus, um völlige Bewegungsfreiheit zu haben.
Schrauben Sie alle Schläuche ab.
Denken Sie daran: Schmutzwasser kann im Ablauftank zurückbleiben

Achten Sie darauf, den Boden nicht zu überschwemmen.
Ganz unten in der Geschirrspülmaschine befindet sich ein Zerstäuber zum Zuführen von mit Lauge vermischtem Wasser. Ziehen Sie es vorsichtig hoch und ab.
Der nächste Schritt besteht darin, den Filter zu entfernen

Es sieht aus wie ein Glas. Schrauben Sie es vorsichtig ab.
Das Filtersystem umfasst auch ein Metallsieb. Es besteht aus Stahl, der keiner Korrosion ausgesetzt ist. Löschen Sie es auch.
Jetzt der wichtigste Schritt. Sie müssen die fünf Schrauben lösen, mit denen der Heizblock und die Rohre befestigt sind. Jetzt ist alles bereit, um den Thermoblock auszutauschen.
Der nächste Schritt ist der direkte Austausch des defekten Teils. Wir handeln nach den zuvor angegebenen Anweisungen: Stellen Sie den Geschirrspüler zunächst auf den Kopf.
Schrauben Sie die Rückwand ab und ziehen Sie die Blende heraus. Auf diese Weise gelangen Sie zum Heizelement und können mit dem Austausch beginnen.
Als nächstes müssen Sie die Pumpe trennen. Drücken Sie es mit den Händen zusammen und drehen Sie es eine halbe Umdrehung im Uhrzeigersinn. Als nächstes zur Seite ziehen.
Bereit! Die Pumpe wurde entfernt. Trennen Sie nun den Sensor. Handelt es sich bei Ihrem Geschirrspüler um eines der drei vorgenannten Modelle, bei denen Heizelement und Sensor zusammen mit dem Thermoblock ausgetauscht werden, dann entfernen Sie den gesamten Thermoblock, in dem der Durchlauferhitzer Ihres Geschirrspülers verbaut ist.
Von unten wird das Ersatzteil durch eine Gummilasche fixiert. Sie müssen blind danach suchen, aber es ist sehr einfach, die Verbindung zu trennen.
Jetzt müssen noch die Buchsen und Sensorstecker getrennt werden.

Bereit! Der Demontagevorgang kann als abgeschlossen betrachtet werden. Sie können das Heizelement in der Spülmaschine reparieren oder durch ein neues ersetzen.Nun liegt es an den Kleinen – den Geschirrspüler in umgekehrter Reihenfolge zusammenzubauen. Es ist einfach und wird nicht viel Zeit in Anspruch nehmen. Aber das Wasserheizsystem in der Spülmaschine wird jetzt eingerichtet.

Überprüfen des Zustands des Temperatursensors und des Heizelements

Der Temperatursensor wird sowohl mit einem speziellen Diagnosegerät als auch visuell überprüft

Achten Sie auf die Kontakte und Drähte. Sie dürfen nicht verbrannt oder geschmolzen werden.

Wenn eine Sichtkontrolle nicht geholfen hat, müssen Sie die Spülmaschine ausrollen.

Für und einen Temperatursensor wird ein spezielles Gerät verwendet - ein Multimeter. In der Regel ist es in jedem Haus. Wenn Sie sich noch nicht mit solchen notwendigen Messgeräten eingedeckt haben, kaufen Sie sie unbedingt. Mit diesem Tester können Sie Stromkreise klingeln lassen, die Integrität von Funkkomponenten prüfen, die Spannung an der Steckdose messen und vieles mehr. Das Gerät hat kompakte Abmessungen und kombiniert mehrere Geräte: Amperemeter, Ohmmeter, Voltmeter.

Um den Zustand des Heizelements zu überprüfen, versetzen Sie das Gerät in den Ohmmeter-Modus. Berechnen Sie den Widerstand Ihrer Heizung im Voraus. Teilen Sie dazu den Wert von 48400 durch die Typenschildleistung Ihres Heizelements (siehe Anleitung). Wenn beispielsweise die Leistung des Heizelements 2,8 kW beträgt, beträgt der Widerstand des Heizelements 17,29 Ohm.

Trennen Sie im nächsten Schritt das Gerät vom Netzwerk, gehen Sie zum Heizelement und trennen Sie die Drähte, berühren Sie die Testersonden mit den Heizelementleitungen. Wenn der erhaltene Wert fast identisch mit dem berechneten Wert ist (in unserem Beispiel 17,29 Ohm), funktioniert das Element. Wenn es 0, 1 oder unendlich anzeigt, ist das Heizelement defekt und muss ersetzt werden.

Überprüfen Sie danach das Element auf Leckstrom.Dazu müssen Sie den Tester in den Summermodus versetzen und eine Sonde an den Stromkontakt und die andere an das Gehäuse (oder an die Erdungsklemme) anschließen. Wenn das Gerät quietscht, liegt eine Panne am Gehäuse vor, wenn nicht, ist alles in Ordnung.

Um den Isolationswiderstand zu überprüfen, stellen Sie das Gerät auf den Megaohmmeter-Modus und den Tester auf die Grenze von 500, haken Sie das Krokodil am Maschinenkörper ein und installieren Sie die Sonde an einem der Kontakte des Elements. Die Norm ist ein Widerstand von 2 MΩ und mehr.

In modernen Modellen wird meistens ein Thermistor als Temperatursensor verwendet. Dieses Element ändert seinen Widerstand in Abhängigkeit von der Temperatur. Um seinen Zustand zu überprüfen, versetzen Sie den Tester in den Ohmmeter-Modus und messen Sie den Widerstand, indem Sie ihn an seine Kontakte anschließen. Bereiten Sie vorab einen Topf mit kochendem Wasser vor und platzieren Sie dort einen Temperatursensor - der Widerstand sollte sich stark nach oben ändern, wenn nicht, ist das Bauteil defekt.

Was könnte das Problem sein?

Der Mangel an Heizung kann durch mehrere Faktoren verursacht werden:

1. TEN ausgebrannt. Dies ist die häufigste Fehlfunktion, die zuerst überprüft wird.
2. Falsche Installation oder Anschluss der Maschine. Aus diesem Grund kann es ständig Wasser ablassen, das einfach keine Zeit zum Aufheizen hat. Andere Verstöße gegen das Wasserbehandlungsregime sind ebenfalls möglich.
3. Das Heizelement ist mit einer dicken Kalkschicht bedeckt. Sie wirken als Wärmeisolator, weshalb das Heizelement kein Wasser erhitzen kann, obwohl es mit voller Leistung arbeitet.
4. Probleme mit dem Thermostat. Er gibt keinen Befehl, das Wasser zu erhitzen.
5. Die elektronische Steuereinheit ist außer Betrieb oder die Firmware ist fehlerhaft.

Meistens wird das Problem von der elektronischen Steuereinheit registriert und auf dem Display wird eine bestimmte Kombination von Zeichen angezeigt (normalerweise sind dies ein Buchstabe und ein oder zwei Zahlen).

Das Selbstdiagnosesystem ermöglicht es Ihnen, eine Fehlfunktion schnell zu erkennen, was die Arbeit der Reparaturtechniker vereinfacht.

Bosch

Neben der Standardursache (Fehlfunktion des Heizelements) können Bosch-Geschirrspüler ein Problem mit dem Wasserfilter haben. Wenn es verstopft ist und das Wasser nicht gut durchlässt, stoppt der Zirkulationsmodus.

Die Steuereinheit kann daher einen Befehl zum Auffüllen des Wasserstands geben, wodurch das Heizen unmöglich wird. Es ist ganz einfach, eine solche Fehlfunktion festzustellen - während des Betriebs müssen Sie die Tür öffnen und auf die Palette schauen. Wenn die Filter sauber sind, sollte kein Wasser darin sein.

Elektrolux

Die Hauptfaktoren für den Mangel an Heizung in PMM Electrolux sind:

• Ausfall des Heizelements;
• Bruch von Drähten;
• Ausfall der Steuereinheit.

Meistens liegt der Grund in der Fehlfunktion des Heizelements. Beim PMM Electrolux ist es mit einer Umwälzpumpe kombiniert, sodass die gesamte Baugruppe geändert werden muss.

Der Austausch einer Heizung ist durchaus möglich, sie werden jedoch selten separat verkauft, sondern nur vorgefertigte Baugruppen.

Körting

Geschirrspüler, wie alle deutschen Geräte, sind sehr empfindlich auf die Wasserqualität. Aufgrund des Auftretens von Ablagerungen fallen Heizelemente schnell aus.

Die Heizung arbeitet normal, kann aber nicht die eingestellte Wassertemperatur liefern, da sie mit einer isolierenden Kalkschicht bedeckt ist. Aus diesem Grund gibt die Steuereinheit einen Befehl zum Erhöhen der Erwärmung, das Element überhitzt und fällt aus.

Ein weiterer Risikofaktor ist der Temperatursensor. Mit ihm das gleiche Problem - Skala, die die Erwärmung des Thermistors reduziert.

Indesit

Das Design von PMM Indesit unterscheidet sich kaum von Analoga von Produkten anderer Unternehmen. Sie hat auch Probleme mit dem Erhitzen von Wasser aufgrund des Ausfalls des Heizelements, der Sensoren und des Steuermoduls.

Oft ist die Ursache eine Verstopfung des Filters, wodurch der Druckschalter keinen Befehl zur Ausführung des Arbeitsprogramms gibt.

Fazit

Dieses Material enthält grundlegende Anweisungen und Tipps zum Problem der Reparatur des Heizblocks von Geschirrspülern. Zehn ist ein Element, das ziemlich schwer zu reparieren ist, daher ist oft die Hilfe von Spezialisten erforderlich, um es zu reparieren.

Es ist zu beachten, dass alle neuen Modelle von Haushaltsgeräten viel anfälliger für Bruch und schnellen Verschleiß sind. Dies ist der Hauptnachteil der Maschinen der neuen Generation. Daher ist es im Falle einer Fehlfunktion einfacher und korrekter, das Ersatzteil auszutauschen. Dies verlängert nicht nur die Lebensdauer der Spülmaschine erheblich, sondern ist auch eine kostengünstige Maßnahme.

Alte Teile zu reparieren oder neue zu kaufen, ist jedoch eine persönliche Angelegenheit des Benutzers. Es hängt alles vom Alter der Geräte und der Lebensdauer ab. Wir empfehlen Ihnen, die Garantiekarte bis zum Ablauf des angegebenen Zeitraums aufzubewahren.

Wir empfehlen Ihnen auch, den Artikel über den e25-Fehler in der Spülmaschine zu lesen.
