So wählen Sie eine Pumpstation für Haus und Garten: nützliche Tipps

Zusammenspiel der Pumpe mit dem Akkumulator

Die Kapazität des Membrantanks wird unter Berücksichtigung des Wasserverbrauchs ausgewählt. Für ein Paar ist eine 25–40-Liter-Option völlig ausreichend, und für eine Familie mit mehreren Personen müssen Sie ein Gerät aus 100 Litern auswählen.

Tanks kleiner als 15 Liter und es wird allgemein empfohlen, sie nur für den saisonalen Gebrauch auf dem Land zu kaufen. Durch das ständige Pumpen von Wasser nutzt sich die darin enthaltene Membran schnell ab.

Im Hydrauliktank wird im Ausgangszustand Luft durch den Nippel (Luftventil) gepumpt, wodurch ein Druck von 1,5 atm entsteht. Während des Betriebs wird Wasser unter Druck in die Membran gepumpt, wodurch die „Reserve“ der Luft komprimiert wird. Wenn der Wasserhahn geöffnet ist, drückt die Druckluft das Wasser heraus.

Gemäß den Regeln wird der Hydrauliktank auf der Grundlage von Berechnungen ausgewählt, basierend auf den vom Hersteller angegebenen Werten des Ein- und Ausschaltdrucks, dem tatsächlichen Wasserdurchfluss, wenn die Wassereinlasspunkte eingeschaltet sind gleiche Zeit.

Der Flüssigkeitsvorrat in einem Hydrauliktank beträgt in der Regel etwa ein Drittel des Gesamtvolumens des Tanks. Der gesamte verbleibende Raum wird für Druckluft verwendet, die benötigt wird, um einen konstanten Wasserdruck in den Rohren aufrechtzuerhalten.

Wenn ein Hydrospeicher in das Wasserversorgungssystem eingebaut wird, um die Risiken von Wasserschlägen zu minimieren, kann der Tank in einer kleinen Größe gewählt werden. In diesem Fall ist nicht das Volumen des Behälters wichtig, sondern das Vorhandensein einer Membran und Luft dahinter. Sie sind es, die in diesem Fall den Schlag einstecken und seine Folgen glätten werden.

Die Leistung der Pumpe sollte dem Volumen des Membrantanks entsprechen (bei einem Fassungsvermögen von 20–25 Litern wird empfohlen, eine Hydraulikpumpe für 1,5 m3 / h, für 50 Liter - 2,5 m3 / h und für a Tank von 100 Litern - mindestens 5 m3 / h).

Die automatische Pumpstation arbeitet in zwei Zyklen:

1. Zunächst wird Wasser aus dem Wassereinlass in den Akkumulator gepumpt, wodurch ein Luftüberdruck darin entsteht.
2. Wenn der Wasserhahn im Haus geöffnet wird, wird der Membrantank geleert, woraufhin die Automatisierung die Pumpausrüstung neu startet.

Die Vorrichtung eines Hydrospeichers für eine Wasserversorgungspumpstation ist äußerst einfach. Es besteht aus einem Metallgehäuse und einer versiegelten Membran, die den gesamten Innenraum in zwei Teile teilt. Im ersten befindet sich Luft und im zweiten wird Wasser gepumpt.

Die Pumpe pumpt nur dann Flüssigkeit in den Membrantank, wenn der Druck im System auf Werte im Bereich von 1,5 atm abfällt, wenn der vorgegebene maximale Hochdruckwert erreicht ist, schaltet die Station ab (+)

Nach dem Füllen des Speichers schaltet das Relais die Pumpe ab.Das Öffnen des Wasserhahns im Waschbecken führt dazu, dass das durch Luftdruck auf der Membran herausgedrückte Wasser allmählich in das Wasserversorgungssystem zu fließen beginnt. Irgendwann ist der Tank so weit entleert, dass der Druck nachlässt. Danach wird die Pumpe wieder eingeschaltet und der Betriebszyklus der Pumpstation gemäß einem neuen gestartet.

Wenn der Tank leer ist, wird die Membrantrennwand zusammengedrückt und gegen den Flansch des Einlassrohrs gedrückt. Nach dem Einschalten der Hydraulikpumpe wird die Membran durch Wasserdruck ausgedehnt, wodurch der Luftteil komprimiert und der Luftdruck darin erhöht wird. Es ist diese Wechselwirkung von Gas und Flüssigkeit durch eine sich ändernde Barriere, die dem Funktionsprinzip des Membrantanks einer Pumpstation zugrunde liegt.

Beliebte Marken

Die beliebtesten Wasserversorgungspumpstationen für ein Privathaus sind heute Gileks Jumbo. Sie sind günstig und von guter Qualität. Sie werden mit Pumpen aus Gusseisen (der Buchstabe „Ch“ in der Kennzeichnung), Polypropylen (steht für „P“) und Edelstahl („H“) hergestellt. Es gibt auch Zahlen in der Kennzeichnung: „Jumbo 70-/50 P - 24. Es steht für: 70/50 - Maximum Wasserverbrauch 70 Liter pro Minute (Kapazität), Kopf - 50 Meter, P - Polypropylenkörper und die Zahl 24 - das Volumen des Akkumulators.

Pumpen von Wasserversorgungsstationen für ein Privathaus Gileks äußerlich ähnlich wie Einheiten anderer Hersteller

Der Preis für eine Pumpstation für die Wasserversorgung zu Hause Gileks beginnt bei 100 US-Dollar (Mini-Optionen mit geringer Leistung und für geringen Durchfluss in einem Polypropylengehäuse). Das teuerste Gerät mit Edelstahlgehäuse kostet etwa 350 US-Dollar. Es gibt auch Optionen mit einer Bohrloch-Tauchpumpe. Sie können Wasser aus einer Tiefe von bis zu 30 Metern heben, eine Durchflussrate von bis zu 1100 Litern pro Stunde. Solche Installationen kosten zwischen 450 und 500 US-Dollar.

Gileks-Pumpstationen haben Installationsanforderungen: Der Durchmesser der Saugleitung darf nicht kleiner sein als der Durchmesser des Einlasses. Wenn das Wasser aus einer Tiefe von mehr als 4 Metern ansteigt und gleichzeitig die Entfernung von der Wasserquelle zum Haus mehr als 20 Meter beträgt, muss der Durchmesser des vom Brunnen oder Brunnen abgesenkten Rohrs größer sein als der Durchmesser von der Einlass. Dies muss bei der Installation der Anlage und der Verrohrung der Pumpstation berücksichtigt werden.

Bewertungen von JILEX JUMBO 60/35P-24 (in einem Kunststoffgehäuse, kostet 130 $) können Sie auf dem Foto unten sehen. Dies ist Teil der Eindrücke, die die Eigentümer auf der Handelsseite hinterlassen haben.

Bewertungen der Pumpstation für Wasser JILEX JAMBO 60 / 35P-24 (um das Bild zu vergrößern, klicken Sie mit der rechten Maustaste darauf)

Grundfos-Pumpstationen (Grundfos) funktionieren gut mit der Wasserversorgung zu Hause. Ihr Körper ist aus Chromstahl, Hydrospeicher für 24 und 50 Liter. Sie arbeiten leise und zuverlässig, sorgen für einen stabilen Druck im System. Einziger Nachteil: auf den russischen Markt Ersatzteile werden nicht geliefert. Wenn plötzlich etwas kaputt geht, werden Sie keine „nativen“ Elemente finden. Aber es muss gesagt werden, dass die Einheiten selten ausfallen.

Die Preise für Pumpstationen mit Oberflächenpumpen beginnen bei 250 USD (Leistung 0,85 kW, Saugtiefe bis 8 m, Kapazität bis 3600 Liter / Stunde, Höhe 47 m). Eine produktivere Einheit (4500 Liter/Stunde mit einer höheren Leistung von 1,5 kW) derselben Klasse kostet doppelt so viel - etwa 500 Dollar. Rezensionen der Arbeit werden in Form eines Fotos präsentiert, das auf der Website eines der Geschäfte aufgenommen wurde.

Bewertungen von Grundfos-Pumpstationen für die Wasserversorgung zu Hause oder auf dem Land (um das Bild zu vergrößern, klicken Sie mit der rechten Maustaste darauf)

Die Grundfos-Reihe von Pumpstationen mit Pumpengehäusen aus Edelstahl ist teurer, aber sie haben es auch Ruheschutz Schlaganfall, Überhitzung, Abkühlung - Wasser. Die Preise für diese Installationen liegen bei 450 $. Modifikationen mit Bohrlochpumpen sind noch teurer - ab 1200 US-Dollar.

Die Pumpstationen zur Wasserversorgung des Wilo-Hauses (Vilo) haben sich bestens bewährt. Dies ist eine ernsthaftere Technik zur Sicherstellung eines hohen Durchflusses: An jeder Station können bis zu vier normal saugende Pumpen installiert werden. Der Korpus ist aus verzinktem Stahl, die Verbindungsrohre aus Edelstahl. Verwaltung - programmierbarer Prozessor, Touch-Bedienfeld. Die Leistung der Pumpen wird stufenlos geregelt, was für einen stabilen Druck im System sorgt. Die Ausstattung ist solide, aber auch die Preise - etwa 1000 bis 1300 Dollar.

Wilo-Pumpstationen eignen sich für die Wasserversorgung eines großen Hauses mit einer erheblichen Durchflussmenge. Dieses Gerät gehört zur Klasse der Profis

Wie Sie eine autonome Wasserversorgung in einem Haus herstellen, das an eine zentrale Wasserversorgung mit schlechtem Druck angeschlossen ist, oder sich kontinuierlich mit stündlicher Wasserversorgung versorgen, sehen Sie im folgenden Video. Und das alles mit Hilfe einer Pumpstation und eines Wasserspeichers.

Welche Pumpstation ist besser zu kaufen

Für den stabilen Betrieb des Wasserversorgungssystems oder zum Pumpen von Flüssigkeit wird eine Pumpstation verwendet. Um das richtige Modell auszuwählen, das den individuellen Betriebsmerkmalen entspricht, müssen eine Reihe von Parametern berücksichtigt werden. Zu Dazu gehört die Höhe des Wassers, das Volumen des Akkumulators, das Herstellungsmaterial, die technischen Eigenschaften und die Installationsmethode.

Die Hubhöhe ist eines der Schlüsselkriterien für die Geräteauswahl. Es hängt weitgehend von der Art der Pumpstation ab:

• Die Produktivität einstufiger Anlagen ist gering. Ihre Hubhöhe beträgt 7-8 m, sie liefern jedoch einen stabilen Druck und arbeiten geräuschlos.
• Mehrstufige Komplexe verwenden mehrere Laufräder, wodurch ihr Wirkungsgrad deutlich höher und der Druck stärker ist.
• Die Wasseraufnahme aus einer Tiefe von bis zu 35 Metern kann von Modellen mit Fernauswerfer durchgeführt werden, sie sind jedoch viel teurer als ihre Gegenstücke.

Zu den wichtigsten technischen Merkmalen der Pumpstation sollte die Leistung gehören. Es bestimmt die Wassermenge, die das Gerät pumpen kann, und seinen Druck im System. Es wirkt sich auch auf die Macht aus. Um an mehreren Durchflussstellen gleichzeitig einen normalen Wasserdruck zu gewährleisten, reicht die Leistung der Station bis 2 kW aus.

Das Volumen des Speichers beeinflusst die Einschalthäufigkeit der Pumpe und die Wasserversorgung bei Stromausfall. Ein geräumiges Reservoir trägt zur Langlebigkeit der elektrischen Wicklungen und zur Benutzerfreundlichkeit des Wasserversorgungssystems bei Stromausfällen bei. Der optimale Indikator für das Tankvolumen für die Arbeit in einem Privathaus ist ein Wert von etwa 25 Litern.

Es sollte auf das Herstellungsmaterial der Pumpstation geachtet werden. Es bestimmt weitgehend die Haltbarkeit und die zulässigen Bedingungen für die Wartung von Geräten.

Für die Installation in Räumen mit hoher Luftfeuchtigkeit wird empfohlen, ein Modell zu wählen, dessen Gehäuse und Hauptkomponenten aus Edelstahl bestehen. Laufräder aus Kunststoff reduzieren die Kosten der Einheit, sind jedoch weniger verschleißfest als Elemente aus Stahl oder Gusseisen.

Um die Lebensdauer der Pumpe zu verlängern, lohnt es sich, das Vorhandensein von Druckschalterschutzsystemen in Betracht zu ziehen. Die Funktionen des Trockenlauf- und Überhitzungsschutzes sorgen dafür, dass die Pumpstation abgeschaltet wird, wenn kein Wasser vorhanden ist oder die zulässige Temperatur des Aggregats überschritten wird.

Die besten günstigen Pumpstationen für Haus und Garten

Für kleine Häuser und Hütten eignen sich kostengünstige Pumpstationen. Sie versorgen die Küche, die Dusche und das Badezimmer mit Wasser und ermöglichen es Ihnen, den Garten und den Garten bei heißem Wetter zu bewässern. Experten haben mehrere effektive und zuverlässige Modelle identifiziert.

JILEX Jumbo 70/50 H-24 (Kohlenstoffstahl)

Bewertung: 4,8

Die Pumpstation JILEKS Jumbo 70/50 N-24 ist eine automatische Installation für ein Wasserversorgungssystem. Sie vereint perfekt Kraft (1,1 kW), Saugtiefe (9 m), Förderhöhe (45 m) und Leistung (3,9 Kubikmeter/h). Die Station ist mit einer selbstansaugenden Elektropumpe und einem horizontal eingebauten Hydrospeicher ausgestattet. Der gesamte Aufbau ist auf einem Adapterflansch montiert. Die Hauptteile bestehen aus Edelstahl, Aluminium und strapazierfähigem Kunststoff. Das Modell wird zum Gewinner unserer Bewertung.

Die Benutzer sind mit dem Betrieb der Pumpstation zufrieden. Er liefert regelmäßig Wasser aus Tiefbrunnen und Brunnen, hat eine kompakte Größe und verfügt über eine Druckerhöhungsfunktion. Zu den Nachteilen der Eigentümer gehört lautes Arbeiten.

• Metallgehäuse;
• hochwertige Montage;
• breite Funktionalität;
• guter Druck.

laute Arbeit.

DENZEL PSX1300

Bewertung: 4,7

Die produktivste Pumpstation im Budgetsegment ist das Modell DENZEL PSX1300. Der Hersteller hat es mit einem leistungsstarken Elektromotor von 1,3 kW ausgestattet, wodurch ein Druck von 48 m entsteht, der Durchsatz beträgt 4,5 Kubikmeter. m / h, und Sie können Wasser aus einer Tiefe von 8 m entnehmen.Diese Leistung reicht vielen Benutzern für die Wasserversorgung zu Hause, für Bäder sowie für die Bewässerung eines persönlichen Grundstücks. Experten bemerken die einfache Installation und den Anschluss, während des Betriebs macht die Station nicht viel Lärm. Lediglich in der funktionalen Ausstattung ist das Modell dem Testsieger unterlegen.

Die Betreiber der Pumpstation sprechen schmeichelhaft über Leistung, Druck und Druckhaltung. Der demokratische Preis ist auch den Pluspunkten zuzuschreiben. Der eingebaute Filter leistet hervorragende Arbeit bei der Reinigung des Wassers.

• hohe Energie;
• leiser Betrieb;
• hochwertige Montage;
• Zuverlässigkeit und Langlebigkeit.

bescheidene Funktionalität.

VORTEX ASV-1200/50

Bewertung: 4,6

Die Pumpstation VORTEX ASV-1200/50 ist für Hausbesitzer von großem Interesse. In nur 2 Monaten interessierten sich laut NM-Daten 15.659 Menschen dafür. Das Modell hat ausreichend Leistung, um das Haus mit Wasser zu versorgen und im Sommer den Garten zu bewässern. Ein geräumiger Tank (50 l) lässt die Pumpe seltener einschalten, was sich positiv auf die Haltbarkeit auswirkt. Das Modell ist mit einer Automatisierung ausgestattet, sodass es ohne längere menschliche Eingriffe arbeiten kann. Die Pumpstation belegt den dritten Platz in der Rangliste aufgrund von Rückmeldungen von Verbrauchern, die Geräteausfälle erlebt haben.

Die meisten Beschwerden stammen von der Unzuverlässigkeit des Modells. Einige von ihnen brechen in den ersten Tagen nach dem Anschluss.

• hochwertige Montage;
• hohe Energie;
• geräumiger Tank;
• ruhige Arbeit.

• hoher Preis;
• häufige kleinere Pannen.

GARDENA 3000/4 Classic (1770)

Bewertung: 4,5

Eine einfache GARDENA 3000/4 Classic Pumpstation kann ein 2-stöckiges Landhaus mit Wasser versorgen.Experten loben die präzise Ausführung aller Teile sowie die hochwertige Montage des Geräts. In Sachen Elektromotorleistung (650 W) und Durchsatz (2,8 Kubikmeter/h) verliert das Modell in der Wertung unter den ersten drei. Aber die Installation hat kleine Gesamtabmessungen und ein geringes Gewicht (12,5 kg). Der Hersteller kümmerte sich um die Verlängerung der Lebensdauer der Pumpstation, indem er einen Schutz gegen Trockenlauf und Überhitzung installierte. Sie sollten auch das Vorhandensein einer solchen Option wie einen sanften Start des Motors hervorheben.

In Bewertungen loben Hausbesitzer das System für sein geringes Gewicht, seinen leisen Betrieb und sein einfaches Design. Zu den Nachteilen der Benutzer gehört das Vorhandensein von Kunststoffverbindungen mit empfindlichen Fäden.

• Leichtigkeit;
• niedriger Preis;
• zuverlässiger Motorschutz;
• reibungsloser Start.

• geringer Strom;
• schwache Kunststoffgelenke.

Quattro Elementi Automatico 1000 Edelstahl (50 l.)

Bewertung: 4,5

Das Modell Quattro Elementi Automatico 1000 Inox schließt die Bewertung der Budget-Pumpstationen ab. Zu den Vorteilen des Geräteexperten gehören ein großer Vorratstank (50 l), das Vorhandensein einer Druckerhöhungsfunktion. Mit einer Elektromotorleistung von 1,0 kW kann die Pumpe Wasser aus einer Tiefe von 8 m fördern und schafft eine maximale Fallhöhe von 42 m. Gleichzeitig erreicht der Durchsatz 3,3 Kubikmeter. m/Std Der Körper der Station besteht aus Edelstahl, der zu einem zuverlässigen Korrosionsschutz wird.

Das Modell hat auch Schwächen. Der elektrische Teil reagiert sehr empfindlich auf einen Spannungsabfall im Netz (was in den Provinzen häufig vorkommt). Mag es nicht, wenn das Gerät über den Winter in einem ungeheizten Raum steht. Ernsthafte Probleme ergeben sich für die Besitzer und bei der Wartung eines Fremdgerätes.

Erstes Treffen

Eine Pumpstation besteht aus mehreren Geräten, die auf einem gemeinsamen Rahmen montiert sind.

Die Ausstattungsliste umfasst:

• Pumpe (normalerweise Schleuderfläche);
• Hydrospeicher (ein Behälter, der durch eine elastische Membran in zwei Kammern unterteilt ist - gefüllt mit Stickstoff oder Luft und für Wasser bestimmt);
• Druckschalter. Es steuert die Stromversorgung der Pumpe in Abhängigkeit vom aktuellen Druck in der Wasserversorgung und im Akkumulator;

Pflichtbestandteile einer Wasserversorgungsstation

An vielen Pumpstationen installiert der Hersteller ein Manometer, mit dem Sie den aktuellen Druck visuell kontrollieren können.

Pumpstation für Alco mit eingebautem Manometer

Stellen wir uns vor, wie eine Pumpstation für eine Sommerresidenz funktioniert:

1. Wenn Strom angelegt wird, schaltet der Druckschalter die Pumpe ein;
2. Er saugt Wasser an, pumpt es in den Akkumulator und dann in die Wasserversorgung. Gleichzeitig steigt der Druck des in der Luftkammer des Akkumulators komprimierten Gases allmählich an;
3. Wenn der Druck die obere Schwelle des Relais erreicht, schaltet sich die Pumpe aus;
4. Während das Wasser fließt, sinkt der Druck allmählich. Der Druck wird durch im Akkumulator komprimierte Luft bereitgestellt;
5. Wenn der Druck die untere Schwelle des Relais erreicht, wiederholt sich der Zyklus.

Berechnung der Wassersäule bei einem Druck von 1 kgf / cm2 (760 mm Hg)

Ein Sonderfall

Die Saugtiefenbegrenzung wird durch Oberflächenpumpen mit externem Ejektor und darauf basierenden Stationen erfolgreich umgangen. Für was?

Der Ejektor einer solchen Pumpe ist eine offene Düse, die in das Saugrohr gerichtet ist. Der der Düse unter Druck durch das Druckrohr zugeführte Wasserstrom reißt die die Düse umgebenden Wassermassen mit.

Die Saugtiefe hängt dabei stark von der Fördermenge (abgelesen - von der Pumpleistung) ab und kann bis zu 50 Meter erreichen.

Schema des Auswerfers

Aquatica Leo 2100/25. Preis - 11000 Rubel

Das Gerät einer typischen Pumpstation

Eine typische Pumpstation für eine Sommerresidenz besteht aus den folgenden Hauptteilen:

1. Hydrospeicher (Hydrauliktank mit Membran);
2. Pumpe;
3. Druckschalter;
4. Manometer;

Das Gerät einer typischen Pumpstation

Hydraulikspeicher der Pumpstation

Ein Hydrospeicher ist ein hohler Tank, in dessen Innerem sich eine Gummibirne befindet, in die das gepumpte Wasser eintritt. Beim Hersteller wird Luft unter Druck in den Akkumulator gepumpt, damit der Gummiball schrumpft. Wenn Sie Wasser in die Birne pumpen und den Druck im Tank überwinden, kann sie sich aufrichten und sogar ein wenig aufblasen. Durch diese Beweglichkeit des mit Wasser gefüllten Volumens (Birnen) ist ein Schutz gegen Wasserschläge gegeben, d.h. Wenn Sie beispielsweise einen Wasserhahn in der Spüle öffnen, fließt das Wasser reibungslos und ohne scharfe Schläge

Dies ist sowohl für die Verbraucher selbst als auch für Mischer, Absperr- und Verbindungsventile von großer Bedeutung.

Injektionsnippel Luft in den Hydrospeicher der Pumpstation

Das Volumen der Akkus variiert von 1,5 bis 100 Liter. Je größer der Tank, Themen:

• es gibt weniger Starts der Pumpe zum Pumpen von Wasser, was einen geringeren Verschleiß der Pumpe bedeutet;
• bei einem plötzlichen Stromausfall kann eine größere Wassermenge aus dem Wasserhahn entnommen werden (etwa ein halber Tank).

Stationspumpe

Die Pumpe erfüllt die Hauptfunktion der Station - sie pumpt Wasser von einem Ort zum anderen. Aber wie genau sie das tun, ist eine wichtige Frage. In Pumpstationen werden folgende Pumpentypen eingesetzt:

• Oberflächenpumpen:
  • mehrstufig;
  • selbstansaugend;
  • zentrifugal.
• Tauchpumpen:
  • zentrifugal;
  • vibriert.

Oberflächenpumpen werden direkt in der Pumpstation installiert, meistens auf einem Hydrospeicher.Tauchpumpen werden unter Wasser abgesenkt und pumpen Wasser in einen entfernten Tank.

Vergleich verschiedener Pumpentypen für eine Pumpstation

Pumpentyp	Saugtiefe	Druck	Effizienz	Geräuschpegel	Installation	Ausbeutung
Zentrifugalpumpe	7-8 m	hoch	kurz	hoch	weg von zu hause, aus der ferne	schwierig: es ist notwendig, das System mit Wasser zu füllen
Mehrstufige Pumpe	7-8 m	hoch	hoch	normal	im Haus	schwierig: es ist notwendig, das System mit Wasser zu füllen
Selbstansaugende Pumpe	bis 9 m (bis 45 m mit Ejektor)	normal	normal	normal	im Haus	einfach: keine Funktionen
Zentrifugaltauchpumpe	bis zu 40 m	normal	kurz	normal	im Wasser	einfach: keine Funktionen
Vibrations-Tauchpumpe	bis zu 40 m	kurz	kurz	normal	im Wasser	einfach: keine Funktionen

Eigenschaften der Pumpstation

Hauptparameter Auswahl der Pumpstation versöhnlich

Wenn Sie vorhaben, eine Pumpstation für Abwasser zu verwenden, d.h. Ableitung von Fäkalien und Abwasser, dann benötigen Sie spezielle Installationen. Wir haben im Artikel ausführlich über alle Arten von Pumpen geschrieben.

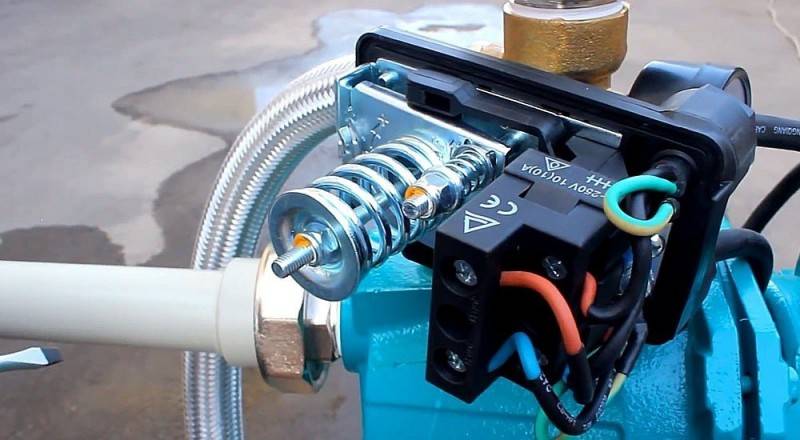

Druckschalter der Pumpstation

Der Druckschalter signalisiert der Pumpe Stationen starten und stoppen das Pumpen von Wasser in das System. Das Relais muss auf die Grenzwerte des Drucks im System eingestellt werden, damit es weiß, wann die Pumpe gestartet und wann sie gestoppt werden muss. Die Standardwerte des unteren Drucks im System sind auf 1,5-1,7 Atmosphären und die oberen auf 2,5-3 Atmosphären eingestellt.

Druckschalter der Pumpstation

Druckschalterregelung

Entfernen Sie den Kunststoff Deckel mit Druckschalterdurch Lösen der Befestigungsschraube mit einem flachen Schraubendreher. Im Inneren finden Sie zwei Federn und Muttern, die sie zusammendrücken.

Denken Sie an zwei Dinge:

1. Die große Nuss ist für den unteren Druck verantwortlich, die kleine für den oberen.
2. Durch Drehen der Muttern im Uhrzeigersinn erhöhen Sie den Grenzdruck, an dem das Relais ausgerichtet wird.

Durch Einschalten der Pumpstation (Achtung, Sicherheitsvorkehrungen beachten!) können Sie die im Druckschalter eingestellten Werte der oberen und unteren Druckgrenzen mit einem Manometer auswerten

Druckanzeige

Ein Manometer ist ein Messgerät, das den momentanen Druck im System anzeigt. Überwachen Sie die Manometerdaten, um sie anzupassen Druckschaltereinstellungen Pumpstation.

Das Manometer der Pumpstation zeigt den Druck im Wasserversorgungssystem der Hütte an

Druckparameter im Speicher

Für den ordnungsgemäßen Betrieb von Haushaltsarmaturen in der Wasserversorgung der Hütte ist es erforderlich, einen Druck von 1,4 bis 2,6 Atmosphären aufrechtzuerhalten. Um zu verhindern, dass sich die Speichermembran zu schnell abnutzt, empfehlen die Hersteller, den Druck darin auf 0,2–0,3 atm höher als den Wasserdruck einzustellen.

Der Druck in der Wasserversorgung eines einstöckigen Hauses beträgt normalerweise 1,5 atm. Aus dieser Abbildung sollte beim Einstellen des Hydrauliktanks abgestoßen werden. Bei größeren Wohngebäuden muss der Druck jedoch erhöht werden, damit das Wasser in allen Wasserhähnen am weitesten von der Steigleitung entfernt ist. Hier sind komplexere hydraulische Berechnungen erforderlich, die die Länge und Konfiguration der Rohrleitungen sowie die Anzahl und Art der Sanitärarmaturen berücksichtigen.

Vereinfacht lässt sich der benötigte Druck für die hausinterne Wasserversorgung nach folgender Formel berechnen:

(H+6)/10,

wobei "H" die Höhe von der Pumpe bis zum höchsten Punkt der Wasserversorgung zu den Leitungen im obersten Stockwerk des Hauses ist.

Wenn jedoch die berechnete Druckanzeige in einem autonomen Wasserversorgungssystem die zulässigen Eigenschaften vorhandener Sanitär- und Haushaltsgeräte überschreitet, versagen sie, wenn ein solcher Druck eingestellt ist. In diesem Fall muss ein anderes Schema zum Verteilen von Wasserleitungen ausgewählt werden.

Der Druck im Luftteil des Akkumulators wird durch die Spule reguliert, indem überschüssige Luft abgelassen oder mit einer Autopumpe gepumpt wird

Vergleichstabelle der Eigenschaften

Die folgende Tabelle zeigt die Hauptmerkmale der betrachteten Modelle. Indem Sie sie miteinander vergleichen, wird es Ihnen leichter fallen, sich in der Vielfalt der Geräte zurechtzufinden und das Gerät auszuwählen, das Ihren Wünschen und Bedürfnissen am besten entspricht.

Name der Pumpstation	Leistung, in W	Tankvolumen, in l	Mechanismusgerät
JILEX Jumbo 70/50 Ch-24	1100	24	zentrifugal
Grundfos MQ 3-35 (850 W)	850	35	auftauchen
VORTEX ASV-1200/24N	1200	24	Wirbel
JILEX Pappel 65/50 P-244	1100	50	auftauchen
DAB E.sybox Mini 3 (800W)	800	24	zentrifugal
AL-KO HW 4000 FCS Komfort	1200	30	zentrifugal
DAB AQUAJET 82M (850W)	850	24	auftauchen
