Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Das Funktionsprinzip eines Leuchtstofflampenstarters - alles über Elektrik

Wie LL mit EVG beginnt

Das drosselfreie Einschalten von Leuchtstofflampen erfolgt durch eine elektronische Einheit, in der beim Zünden eine sequentielle Spannungsänderung gebildet wird.

Vorteile der elektronischen Startschaltung:

  • die Fähigkeit, mit jeder Zeitverzögerung zu starten; keine Notwendigkeit für eine massive elektromagnetische Drossel und einen Starter; kein Summen und Blinken der Lampen; hohe Lichtleistung; Leichtigkeit und Kompaktheit des Geräts; längere Lebensdauer.

Moderne elektronische Vorschaltgeräte sind kompakt und haben einen geringen Stromverbrauch. Sie werden Treiber genannt und platzieren sie in der Basis einer kleinen Lampe. Das drossellose Schalten von Leuchtstofflampen ermöglicht den Einsatz herkömmlicher Standard-Fassungen.

Das elektronische Vorschaltgerät wandelt die Netzwechselspannung von 220 V in Hochfrequenz um. Zuerst werden die LL-Elektroden erhitzt und dann wird eine Hochspannung angelegt.

Bei einer hohen Frequenz wird die Effizienz erhöht und Flimmern wird vollständig eliminiert. Der Leuchtstofflampen-Schaltkreis kann einen Kaltstart oder einen sanften Helligkeitsanstieg bereitstellen. Im ersten Fall wird die Lebensdauer der Elektroden deutlich reduziert.

Durch einen Schwingkreis wird eine erhöhte Spannung in der elektronischen Schaltung erzeugt, die zur Resonanz und Zündung der Lampe führt. Das Starten ist viel einfacher als in der klassischen Schaltung mit elektromagnetischer Drossel. Dann wird die Spannung ebenfalls auf den erforderlichen Entladehaltewert reduziert.

Die Spannung wird durch eine Diodenbrücke gleichgerichtet und anschließend durch einen parallel geschalteten Kondensator C1 geglättet. Nach dem Anschließen an das Netzwerk lädt sich der Kondensator C4 sofort auf und der Dinistor bricht durch.Der Halbbrückengenerator startet am Transformator TR1 und den Transistoren T1 und T2. Wenn die Frequenz 45-50 kHz erreicht, wird eine Resonanz erzeugt, indem die mit den Elektroden verbundene Reihenschaltung C2, C3, L1 verwendet wird, und die Lampe leuchtet auf.

Auch diese Schaltung verfügt über eine Drossel, jedoch mit sehr geringen Abmessungen, so dass sie im Lampensockel platziert werden kann.Das elektronische Vorschaltgerät hat eine automatische Anpassung an die LL bei sich ändernden Kennlinien. Nach einer Weile benötigt eine verbrauchte Lampe eine Spannungserhöhung, um zu zünden. In der EMPRA-Schaltung springt es einfach nicht an und das elektronische Vorschaltgerät passt sich der Kennlinienänderung an und ermöglicht dadurch einen günstigen Betrieb des Geräts.Die Vorteile moderner elektronischer Vorschaltgeräte sind folgende: Nachteile sind höhere Kosten und kompliziert Zündschema.

Lampenwechsel

Wenn es kein Licht gibt und die Ursache des Problems nur darin besteht, eine durchgebrannte Glühbirne zu ersetzen, müssen Sie wie folgt vorgehen:

Wir zerlegen die Lampe

Wir tun dies sorgfältig, um das Gerät nicht zu beschädigen. Drehen Sie das Rohr entlang der Achse

Die Bewegungsrichtung ist auf den Haltern in Form von Pfeilen angegeben.
Wenn das Rohr um 90 Grad gedreht ist, senken Sie es ab. Die Kontakte sollten durch die Löcher in den Haltern herauskommen.
Die Kontakte der neuen Glühbirne sollten in einer vertikalen Ebene liegen und in das Loch fallen. Wenn die Lampe installiert ist, drehen Sie die Röhre in die entgegengesetzte Richtung. Es bleibt nur, die Stromversorgung einzuschalten und das System auf Funktionsfähigkeit zu überprüfen.
Der letzte Schritt ist die Installation einer Diffusordecke.

Das Funktionsprinzip einer Leuchtstofflampe

Ein Merkmal des Betriebs von Leuchtstofflampen ist, dass sie nicht direkt an die Stromversorgung angeschlossen werden können.Der Widerstand zwischen den Elektroden im kalten Zustand ist groß, und die zwischen ihnen fließende Strommenge reicht nicht aus, damit eine Entladung auftritt. Die Zündung erfordert einen Hochspannungsimpuls.

Eine Lampe mit gezündeter Entladung zeichnet sich durch einen geringen Widerstand aus, der eine reaktive Eigenschaft hat. Um den Blindanteil zu kompensieren und den fließenden Strom zu begrenzen, wird der Leuchtstoffquelle eine Drossel (Vorschaltgerät) in Reihe geschaltet.

Viele verstehen nicht, warum in Leuchtstofflampen ein Starter benötigt wird. Der Induktor, der zusammen mit dem Starter im Stromkreis enthalten ist, erzeugt einen Hochspannungsimpuls, um eine Entladung zwischen den Elektroden zu starten. Dies geschieht, weil beim Öffnen der Starterkontakte an den Induktoranschlüssen ein Selbstinduktions-EMK-Impuls von bis zu 1 kV entsteht.

Wozu dient ein Choke?

Der Einsatz einer Leuchtstofflampendrossel (Vorschaltgerät) in Leistungsstromkreisen ist aus zwei Gründen erforderlich:

  • Startspannungserzeugung;
  • Begrenzung des Stroms durch die Elektroden.

Das Funktionsprinzip des Induktors basiert auf der Reaktanz des Induktors, der der Induktor ist. Induktive Reaktanz führt eine Phasenverschiebung zwischen Spannung und Strom von 90º ein.

Da die strombegrenzende Größe die induktive Reaktanz ist, können Drosseln, die für Lampen gleicher Leistung ausgelegt sind, nicht verwendet werden, um mehr oder weniger leistungsstarke Geräte anzuschließen.

Toleranzen sind in gewissen Grenzen möglich. Früher produzierte die heimische Industrie Leuchtstofflampen mit einer Leistung von 40 Watt. Eine 36-W-Induktivität für moderne Leuchtstofflampen kann sicher in Stromkreisen veralteter Lampen verwendet werden und umgekehrt.

Unterschiede zwischen einer Drossel und einem elektronischen Vorschaltgerät

Die Drosselschaltung zum Einschalten von lumineszierenden Lichtquellen ist einfach und sehr zuverlässig. Ausnahme ist der regelmäßige Austausch von Startern, da diese eine Gruppe von Öffnerkontakten zur Erzeugung von Startimpulsen enthalten.

Gleichzeitig hat die Schaltung erhebliche Nachteile, die uns dazu zwangen, nach neuen Lösungen zum Einschalten von Lampen zu suchen:

  • lange Einschaltzeit, die sich erhöht, wenn die Lampe abgenutzt ist oder die Versorgungsspannung abnimmt;
  • große Verzerrung der Wellenform der Netzspannung (cosf
  • flackerndes Leuchten mit doppelter Frequenz der Stromversorgung aufgrund der geringen Trägheit der Leuchtkraft der Gasentladung;
  • große Gewichts- und Größenmerkmale;
  • niederfrequentes Brummen durch Vibration der Platten des Magnetdrosselsystems;
  • geringe Zuverlässigkeit beim Starten bei niedrigen Temperaturen.
Lesen Sie auch:  Glastreppe

Die Überprüfung der Drossel von Leuchtstofflampen wird dadurch erschwert, dass Geräte zur Bestimmung von Windungskurzschlüssen nicht sehr verbreitet sind und mit Standardgeräten nur das Vorhandensein oder Nichtvorhandensein einer Unterbrechung festgestellt werden kann.

Um diese Mängel zu beseitigen, wurden Schemata entwickelt elektronischer Ballast Ausrüstung (elektronisches Vorschaltgerät). Der Betrieb elektronischer Schaltungen basiert auf einem anderen Prinzip der Erzeugung einer Hochspannung zum Starten und Aufrechterhalten der Verbrennung.

Der Hochspannungsimpuls wird von den elektronischen Komponenten erzeugt und eine Hochfrequenzspannung (25-100 kHz) wird verwendet, um die Entladung zu unterstützen. Der Betrieb des EVG kann in zwei Modi erfolgen:

  • mit Vorheizung der Elektroden;
  • mit Kaltstart.

Im ersten Modus wird zum anfänglichen Erhitzen für 0,5–1 Sekunde eine Niederspannung an die Elektroden angelegt.Nach Ablauf der Zeit wird ein Hochspannungsimpuls angelegt, wodurch die Entladung zwischen den Elektroden gezündet wird. Dieser Modus ist technisch schwieriger umzusetzen, erhöht aber die Lebensdauer der Lampen.

Der Kaltstartmodus unterscheidet sich darin, dass die Startspannung an die kalten Elektroden angelegt wird, was einen schnellen Start bewirkt. Diese Startmethode wird für den häufigen Gebrauch nicht empfohlen, da sie die Lebensdauer stark verkürzt, aber sie kann auch bei Lampen mit defekten Elektroden (mit verbrannten Glühfäden) verwendet werden.

Schaltungen mit elektronischer Drossel haben folgende Vorteile:

völlige Flimmerfreiheit;
großer Temperatureinsatzbereich;
kleine Verzerrung der Wellenform der Netzspannung;
Abwesenheit von akustischem Rauschen;
die Lebensdauer von Lichtquellen erhöhen;
geringe Abmessungen und geringes Gewicht, Möglichkeit der Miniaturausführung;
die Möglichkeit des Dimmens - Ändern der Helligkeit durch Steuern des Arbeitszyklus der Elektrodenleistungsimpulse.

Vielfalt an Details

Für die richtige Wahl müssen Sie die technischen Eigenschaften verschiedener Modelle kennen. Richtig ausgewählte Teile verursachen keine Betriebsstörungen. Diese Arten von Zündern sind heutzutage besonders beliebt:

  1. Schwelende Reihe. Wird in Lampen mit Bimetallelektroden verwendet. Sie werden oft wegen des vereinfachten Designs gekauft. Außerdem ist die Zündzeit kurz.
  2. Thermal. Gekennzeichnet durch eine längere Zünddauer der Lichtquelle. Die Elektroden erwärmen sich länger, was sich aber positiv auf die Leistung auswirkt.
  3. Halbleiter. Sie arbeiten nach dem Schlüsselprinzip. Nach dem Erhitzen öffnen sich die Elektroden, dann wird im Kolben ein Impuls gebildet und die Glühbirne leuchtet auf.

Daher werden Teile der Philips Corporation als schwelend eingestuft. Sie sind von höchster Qualität. Gehäusematerial - feuerfestes Polycarbonat. Diese Zünder haben eingebaute Kondensatoren. Der Produktionsprozess verwendet keine schädlichen Isotope. Die Montage erfolgt mit einem herkömmlichen Schraubendreher.

OSRAM-Produkte zeichnen sich durch das Vorhandensein eines dielektrischen, nicht brennbaren Gehäuses aus Makrolon aus. Sie haben zusätzlich Kondensatoren, die Störungen unterdrücken (Folienrolle).

Beliebte und S-Modelle: S-2 und S-10. Erstere werden beim Zünden von Niedervoltmodellen mit einer Leistung von bis zu 22 Watt eingesetzt. Die zweite dient zum Zünden von Hochspannungslampen mit fluoreszierenden Strukturen mit einem breiten Leistungsbereich (4–64 W).

Der Starter ist einer der Hauptbestandteile der Lampen. Ihre richtige Wahl ist der Schlüssel für einen langen und störungsfreien Betrieb solcher Lichtquellen.

Schemata der elektronischen

Je nach Typ einer bestimmten Glühbirne können elektronische Vorschaltelemente unterschiedliche Implementierungen haben, sowohl in Bezug auf die elektronische Füllung als auch in Bezug auf die Einbettung. Im Folgenden werden verschiedene Optionen für Geräte mit unterschiedlicher Leistung und unterschiedlichem Design betrachtet.

Elektronische Vorschaltgerätschaltung für Leuchtstofflampen mit einer Leistung von 36 W

Abhängig von den verwendeten elektronischen Komponenten kann sich die elektrische Schaltung der Vorschaltgeräte nach Art und technischen Parametern erheblich unterscheiden, aber die Funktionen, die sie erfüllen, sind die gleichen.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

In der obigen Abbildung verwendet das Diagramm die folgenden Elemente:

  • Dioden VD4-VD7 dienen zur Gleichrichtung des Stroms;
  • der Kondensator C1 dient zum Filtern des durch das Diodensystem 4-7 fließenden Stroms;
  • der Kondensator C4 beginnt sich zu laden, nachdem die Spannung angelegt wurde;
  • Dinistor CD1 bricht in dem Moment durch, in dem die Spannung 30 V erreicht;
  • Transistor T2 öffnet nach dem Durchbrechen von 1 Dinistor;
  • Transformator TR1 und Transistoren T1, T2 werden als Ergebnis der Aktivierung des Oszillators an ihnen gestartet;
  • Generator, Induktor L1 und Reihenkondensatoren C2, C3 bei einer Frequenz von etwa 45–50 kHz beginnen zu schwingen;
  • Der Kondensator C3 schaltet die Lampe ein, nachdem er den Startladungswert erreicht hat.

Elektronische Vorschaltgerätschaltung auf Basis einer Diodenbrücke für LDS mit einer Leistung von 36 W

Im obigen Schema gibt es ein Merkmal: Der Schwingkreis ist in das Design des Beleuchtungsgeräts selbst eingebaut, wodurch die Resonanz des Geräts sichergestellt wird, bis eine Entladung in der Glühbirne auftritt.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Somit fungiert der Glühfaden der Lampe als Teil des Stromkreises, der in dem Moment, in dem die Entladung im gasförmigen Medium auftritt, von einer Änderung der entsprechenden Parameter im Schwingkreis begleitet wird. Dadurch wird er außer Resonanz gebracht, was mit einem Absinken auf das Betriebsspannungsniveau einhergeht.

Elektronische Vorschaltgerätschaltung für LDS mit einer Leistung von 18 W

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Am weitesten verbreitet sind heute Lampen, die mit einem E27- und E14-Sockel ausgestattet sind. Bei diesem Gerät ist das Vorschaltgerät direkt in das Design des Gerätes eingebaut. Das entsprechende Diagramm ist oben dargestellt.

Elektronische Vorschaltgerätschaltung basierend auf einer Diodenbrücke für LDS mit einer Leistung von 18 W

Es ist notwendig, die Besonderheit der Struktur des Oszillators zu berücksichtigen, die auf einem Paar Transistoren basiert.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Von der Aufwärtswicklung, die im Diagramm 1-1 des Transformators Tr angegeben ist, wird Strom zugeführt. Die Teile des Serienschwingkreises sind die Induktivität L1 und der Kondensator C2, deren Resonanzfrequenz deutlich von der vom Oszillator erzeugten abweicht. Das obige Diagramm wird für Desktop-Beleuchtungskörper der Budgetklasse verwendet.

Elektronische Vorschaltgerätschaltung in teureren Geräten für LDS mit einer Leistung von 21 W

Es ist zu beachten, dass einfachere Vorschaltgeräteschaltungen, die für LDS-Leuchten verwendet werden, keinen dauerhaften Betrieb der Lampe garantieren können, da sie starken Belastungen ausgesetzt sind.

Lesen Sie auch:  So lackieren Sie ein Gusseisenbad: gängige Werkzeuge und Technologien

Bei teuren Produkten gewährleistet eine solche Schaltung einen stabilen Betrieb über die gesamte Betriebsdauer, da alle verwendeten Elemente strengeren technischen Anforderungen genügen.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Power-Lampen von 12V

Aber Liebhaber hausgemachter Produkte stellen oft die Frage „Wie zündet man eine Leuchtstofflampe mit Niederspannung an?“. Wir haben eine der Antworten auf diese Frage gefunden. Um die Leuchtstoffröhre an eine Niederspannungs-Gleichstromquelle, z. B. eine 12-V-Batterie, anzuschließen, müssen Sie einen Aufwärtswandler zusammenbauen. Die einfachste Möglichkeit ist eine selbstschwingende 1-Transistor-Wandlerschaltung. Zusätzlich zum Transistor müssen wir einen Transformator mit drei Wicklungen auf einen Ferritring oder -stab wickeln.

Ein solches Schema kann verwendet werden, um Leuchtstofflampen mit dem Bordnetz des Fahrzeugs zu verbinden. Es benötigt auch keinen Gashebel und keinen Anlasser für seinen Betrieb. Darüber hinaus funktioniert es auch, wenn seine Spiralen ausgebrannt sind. Vielleicht gefällt Ihnen eine der Variationen des betrachteten Schemas.

Das Starten einer Leuchtstofflampe ohne Drossel und Starter kann nach mehreren betrachteten Schemata erfolgen. Das ist keine Ideallösung, sondern ein Ausweg aus der Situation.Eine Leuchte mit einem solchen Anschlussschema sollte nicht als Hauptbeleuchtung von Arbeitsplätzen verwendet werden, ist jedoch für die Beleuchtung von Räumen akzeptabel, in denen eine Person nicht viel Zeit verbringt - Korridore, Lagerräume usw.

Sie wissen wahrscheinlich nicht:

  • Vorteile von EVG gegenüber empra
  • Wozu dient ein Choke?
  • So erhalten Sie eine Spannung von 12 Volt

Zweck des Vorschaltgeräts

Vorgeschriebene elektrische Eigenschaften einer Tageslichtleuchte:

  1. Verbrauchter Strom.
  2. Startspannung.
  3. Aktuelle Frequenz.
  4. Aktueller Scheitelfaktor.
  5. Beleuchtungsstärke.

Der Induktor liefert eine hohe Anfangsspannung, um die Glimmentladung einzuleiten, und begrenzt dann schnell den Strom, um den gewünschten Spannungspegel sicher aufrechtzuerhalten.

Die Hauptfunktionen des Ballasttransformators werden unten diskutiert.

Sicherheit

Das Vorschaltgerät regelt die Wechselstromleistung für die Elektroden. Wenn Wechselstrom durch die Induktivität fließt, steigt die Spannung an. Gleichzeitig wird die Stromstärke begrenzt, was einen Kurzschluss verhindert, der zur Zerstörung der Leuchtstofflampe führt.

Kathodenheizung

Damit die Lampe funktioniert, ist ein Hochspannungsstoß erforderlich: Dann bricht der Spalt zwischen den Elektroden zusammen und der Lichtbogen leuchtet auf. Je kälter die Lampe, desto höher die benötigte Spannung. Die Spannung "drückt" den Strom durch das Argon. Aber das Gas hat einen Widerstand, der umso höher ist, je kälter das Gas ist. Daher ist es erforderlich, bei möglichst niedrigen Temperaturen eine höhere Spannung zu erzeugen.

Dazu müssen Sie eines von zwei Schemata implementieren:

  • mit einem Startschalter (Starter), der eine kleine Neon- oder Argonlampe mit einer Leistung von 1 W enthält.Es erwärmt den Bimetallstreifen im Starter und erleichtert die Einleitung einer Gasentladung;
  • Wolframelektroden, durch die Strom fließt. Dabei erwärmen sich die Elektroden und ionisieren das Gas in der Röhre.

Sicherstellung einer hohen Spannung

Wenn der Stromkreis unterbrochen wird, wird das Magnetfeld unterbrochen, ein Hochspannungsimpuls durch die Lampe gesendet und eine Entladung eingeleitet. Die folgenden Hochspannungserzeugungsschemata werden verwendet:

  1. Vorwärmen. Dabei werden die Elektroden erhitzt, bis die Entladung eingeleitet wird. Der Startschalter schließt, wodurch Strom durch jede Elektrode fließen kann. Der Starterschalter kühlt schnell ab, öffnet den Schalter und startet die Versorgungsspannung an der Lichtbogenröhre, was zu einer Entladung führt. Während des Betriebs wird den Elektroden keine Hilfsenergie zugeführt.
  2. Schnellstart. Die Elektroden erwärmen sich ständig, daher enthält der Ballasttransformator zwei spezielle Sekundärwicklungen, die eine niedrige Spannung an den Elektroden liefern.
  3. Sofortstart. Die Elektroden heizen sich vor Arbeitsbeginn nicht auf. Für Sofortstarter liefert der Transformator eine relativ hohe Startspannung. Dadurch wird die Entladung leicht zwischen den "kalten" Elektroden angeregt.

Strombegrenzung

Die Notwendigkeit dafür entsteht, wenn eine Last (z. B. eine Bogenentladung) mit einem Spannungsabfall an den Klemmen einhergeht, wenn der Strom ansteigt.

Prozessstabilisierung

Es gibt zwei Anforderungen an Leuchtstofflampen:

  • Zum Starten der Lichtquelle ist ein Hochspannungssprung erforderlich, um einen Lichtbogen im Quecksilberdampf zu erzeugen.
  • Sobald die Lampe gestartet wird, bietet das Gas einen abnehmenden Widerstand.

Diese Anforderungen variieren je nach Leistung der Quelle.

Leuchtstofflampengerät

An den beiden Enden der Leuchtstofflampe in Fig. 2 befinden sich geschweißte Glasschenkel, an jedem Schenkel sind Elektroden 5 angebracht, die Elektroden sind zum Sockel 2 geführt und mit den Kontaktstiften verbunden, an den Elektroden selbst ist eine Wolframspirale befestigt an beiden Enden der Lampe.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Auf der Innenfläche der Lampe wird eine dünne Leuchtstoffschicht 4 abgeschieden, der Kolben der Lampe 1 wird nach Evakuierung mit Argon mit einer kleinen Menge Quecksilber 3 gefüllt.

Warum brauchen Sie eine Drossel in einer Leuchtstofflampe?

Die Induktivität im Stromkreis einer Leuchtstofflampe dient dazu, Spannung einzuspeisen. Betrachten Sie in Abb. 3 einen separaten Stromkreis, der für den Stromkreis einer Leuchtstofflampe nicht gilt.

Bei dieser Schaltung leuchtet die Lampe beim Öffnen des Schlüssels für einen kurzen Moment heller und erlischt dann. Dieses Phänomen ist mit dem Auftreten der Selbstinduktions-EMK der Spule, der Lenz-Regel, verbunden. Um die Eigenschaften der Manifestation der Selbstinduktion zu erhöhen, wird die Spule auf einen Kern gewickelt - um den elektromagnetischen Fluss zu erhöhen.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Die schematische Darstellung von Bild 4 gibt uns ein vollständiges Bild des Drosselaufbaus für einzelne Leuchtentypen mit Leuchtstofflampen.

Der Magnetkern des Induktors ist aus Elektroblechplatten zusammengesetzt, zwei Wicklungen im Induktor sind in Reihe miteinander geschaltet.

Arbeitsprinzip des Leuchtstofflampenstarters

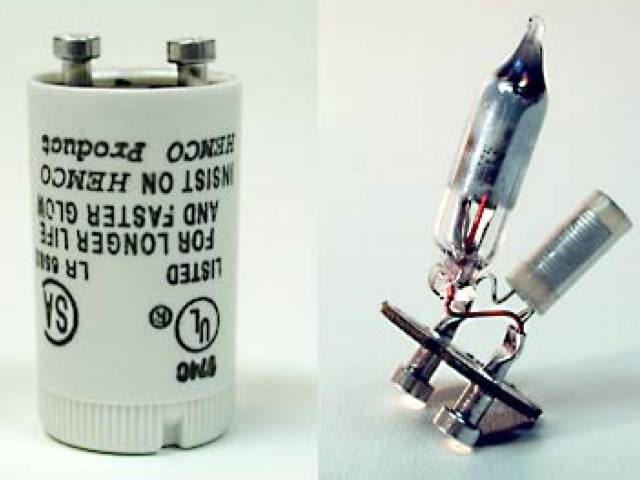

Der Starter im Stromkreis führt die Arbeit eines Hochgeschwindigkeitsschlüssels aus, dh er erzeugt ein Schließen und Öffnen des Stromkreises.

Starter für Leuchtstofflampen: Gerät, Funktionsprinzip, Kennzeichnung + Feinheiten nach Wahl

Starter für Leuchtstofflampen

Wenn der Starter eingeschaltet wird, der Schlüssel geschlossen wird, die Kathoden erhitzt werden und wenn der Stromkreis geöffnet wird, wird ein Spannungsimpuls erzeugt, der zum Zünden der Lampe erforderlich ist. Der zerlegte Starter ist eine sogenannte Glimmentladungslampe mit Bimetallelektroden.

Lesen Sie auch:  Akku-Waschsauger: Eine Auswahl der besten Modelle + Tipps vor dem Kauf

Das Funktionsprinzip einer Leuchtstofflampe

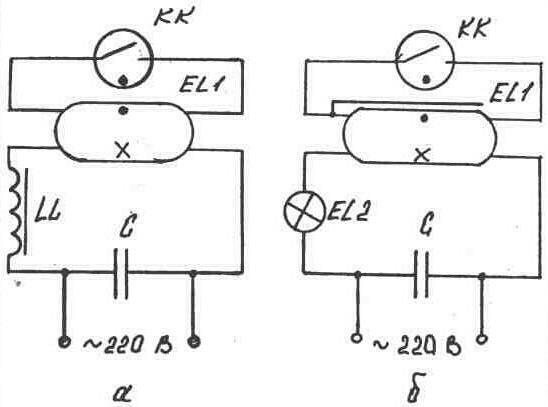

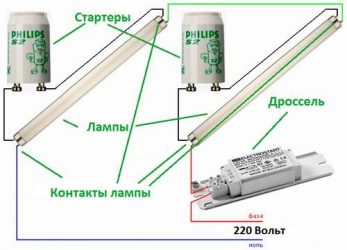

Anhand der beiden Diagramme von Leuchtstofflampen in Abb. 5 kann man nachvollziehen, aus welcher Verbindung jedes einzelne Element besteht.

Alle Elemente der beiden Lampen sind in Reihe geschaltet, mit Ausnahme der Kondensatoren. Wenn wir die Leuchtstofflampe einschalten, wird die Starter-Bimetallplatte erhitzt. Wenn die Platte erhitzt wird, biegt sie sich und der Starter schließt, die Glimmentladung erlischt beim Schließen der Platten und die Platten beginnen abzukühlen, beim Abkühlen öffnen sich die Platten. Wenn sich die Platten in Quecksilberdampf öffnen, tritt eine Bogenentladung auf und die Lampe zündet.

Derzeit gibt es fortschrittlichere Leuchtstofflampen - mit elektronischem Vorschaltgerät, deren Funktionsprinzip das gleiche ist wie das der in diesem Thema besprochenen Leuchtstofflampen.

Die für Sie bereitgestellten Notizen sind von mir aus persönlichen Notizen in die Seite eingetragen, die Handschrift ist sehr dürftig, einige der Informationen stammen aus meiner eigenen Kenntnis. Zum Thema werden Fotografien und elektrische Schaltungen ausgewählt – aus dem Internet. Um Ihre Notizen bei der Arbeit mit persönlichen Fotos zu versehen, müssen Sie wahrscheinlich einen persönlichen Fotografen haben oder direkt jemanden fragen, aber Sie möchten eine solche Anfrage einfach nicht stellen.

Das sind erstmal alles Freunde.Folgen Sie der Rubrik.

04.03.2015 um 16:41 Uhr

Ich werde Boris immer mit nützlichen Informationen zur Elektrotechnik für Sie und Ihre Freunde und Bekannten helfen. Sieger.

26.02.2015 um 08:58 Uhr

Hallo Viktor! Danke für die E-Mail, das hilft! Ich habe so einen Fall: Erst ging eine im Armstrong-System eingebaute Deckenlampe aus, dann noch eine. Ich wandte mich hilfesuchend an einen Spezialisten und erhielt eine Antwort: Die Lampen müssen als Ganzes weggeworfen und durch neue ersetzt werden, weil. Jetzt gibt es Lampen ohne Starter usw. Ich habe die Lampen ausgetauscht und dachte, dass dieser Weg sehr teuer ist, eine neue Lampe kostet 1400 Rubel. Wenn möglich, sagen Sie mir bitte, wie ich die Füllung der Lampe überprüfen kann. Drosseln, Starter, Kondensator. Eine 4-flammige Lampe mit 4 Startern, zwei Drosseln, einem Kondensator, also wie findet man ein defektes Gerät? Ich habe einen Tester. Und doch, in welchem ​​Geschäft können Sie die Komponenten der Füllung in Tjumen kaufen? Danke im Voraus. Vielen Dank. Boris. 26.02.15.

04.03.2015 um 16:35 Uhr

Hallo Boris. Zu Leuchtstofflampen werde ich ein zusätzliches separates Thema machen und Ihre Fragen beantworten. Folgen Sie der Kolumne Boris, ich habe gerade angefangen, meine Website selten zu besuchen und Ihren Brief am 4. März zu lesen. Ich werde versuchen, die Fragen vollständig zu beantworten.

17.03.2015 um 12:57 Uhr

Lampenwechsel

Wie andere Lichtquellen versagen auch fluoreszierende Geräte. Der einzige Ausweg besteht darin, das Hauptelement auszutauschen.

Austausch der Leuchtstofflampe

Der Austauschvorgang am Beispiel der Armstrong-Deckenleuchte:

Demontieren Sie die Lampe vorsichtig. Unter Berücksichtigung der auf dem Körper angegebenen Pfeile dreht sich der Kolben entlang der Achse.
Durch Drehen des Kolbens um 90 Grad können Sie ihn absenken.Die Kontakte verschieben sich und kommen durch die Löcher heraus.
Legen Sie einen neuen Kolben in die Nut und achten Sie darauf, dass die Kontakte in die entsprechenden Löcher passen

Drehen Sie das installierte Rohr in die entgegengesetzte Richtung. Die Fixierung wird von einem Klick begleitet.
Schalten Sie die Leuchte ein und prüfen Sie, ob sie funktioniert.
Bauen Sie das Gehäuse zusammen und installieren Sie die Diffusorabdeckung.

Die Kontakte verschieben sich und kommen durch die Löcher heraus.
Legen Sie einen neuen Kolben in die Nut und achten Sie darauf, dass die Kontakte in die entsprechenden Löcher passen. Drehen Sie das installierte Rohr in die entgegengesetzte Richtung. Die Fixierung wird von einem Klick begleitet.
Schalten Sie die Leuchte ein und prüfen Sie, ob sie funktioniert.
Bauen Sie das Gehäuse zusammen und installieren Sie die Diffusorabdeckung.

Wenn die neu eingebaute Glühlampe wieder durchgebrannt ist, ist es sinnvoll, die Drosselklappe zu überprüfen. Vielleicht liefert er dem Gerät zu viel Spannung.

Überprüfung des technischen Zustands des Anlassers

Bei einer Fehlfunktion einer Beleuchtungseinrichtung mit Leuchtstofflampen ist es sehr oft erforderlich, die Leistung des Starters separat zu überprüfen. Im allgemeinen Design ist es als ein ziemlich einfaches Teil mit kleinen Abmessungen definiert. Der Ausfall des Starters bringt viele Probleme mit sich, die hauptsächlich mit dem Abschalten der gesamten Lampe verbunden sind.

Eine häufige Ursache für eine Fehlfunktion ist eine verschlissene Glimmlampe oder eine Bimetall-Kontaktplatte. Äußerlich macht sich dies durch einen Fehler beim Start oder Blinken während des Betriebs bemerkbar. Das Gerät startet nicht beim zweiten oder weiteren Versuchen, weil die Spannung nicht ausreicht, um die gesamte Lampe zu starten.

Die einfachste Möglichkeit zur Überprüfung besteht darin, den Starter komplett durch ein anderes Gerät des gleichen Typs zu ersetzen.Wenn sich die Lampe danach normal einschaltet und funktioniert, lag der Grund genau im Anlasser. In dieser Situation sind keine Messgeräte erforderlich, jedoch muss in Ermangelung eines Ersatzteils eine einfache Testschaltung mit einer Reihenschaltung von Starter und Glühlampe erstellt werden. Schließen Sie danach die 220-V-Stromversorgung über die Steckdose an.

Für eine solche Schaltung eignen sich am besten Sparlampen mit 40 oder 60 Watt. Nach dem Einschalten leuchten sie auf und schalten sich dann mit einem Klick regelmäßig für kurze Zeit aus. Dies zeigt den Zustand des Starters und den normalen Betrieb seiner Kontakte an. Wenn die Leuchte ständig leuchtet und nicht blinkt oder gar nicht aufleuchtet, funktioniert der Anlasser nicht und muss ausgetauscht werden.

In den meisten Fällen kommt man mit nur einem Austausch aus und die Lampe funktioniert wieder. Wenn der Starter jedoch genau in Ordnung ist, die Lampe jedoch immer noch nicht funktioniert, müssen die Drosselklappe und andere Komponenten der Schaltung in Reihe überprüft werden.
