Welche Maschine soll die Klimaanlage in der Wohnung einschalten: Auswahl, Installation und Anschluss einer Schutzvorrichtung

Auswahl der Leistung des Leistungsschalters nach dem Leiterquerschnitt

Nachdem die Nennleistung der Maschine basierend auf der Leistung der „hängenden“ Last bestimmt wurde, muss sichergestellt werden, dass die elektrische Verkabelung dem entsprechenden Strom standhalten kann. Als Orientierungshilfe können Sie die folgende Tabelle verwenden, die für einen Kupferdraht und eine einphasige Schaltung erstellt wurde (Tabelle 3):

Kreuzung Leiter, qm mm	Zulässig aktuell, a	max. Energie Last, kW	Aktuell automatisch, a	Möglich Verbraucher
1,5	19	4,2	16	Beleuchtung, Signalisierung
2,5	27	6,0	25	Steckdosengruppe, Fußbodenheizung
4	38	8,4	32	Klimaanlage, Warmwasserbereiter
6	46	10,1	40	E-Herd, Backofen

Wie Sie sehen können, sind alle drei Indikatoren (Leistung, Stromstärke und Drahtquerschnitt) miteinander verbunden, sodass der Nennwert der Maschine im Prinzip nach einem von ihnen gewählt werden kann. Gleichzeitig ist darauf zu achten, dass alle Parameter zusammenpassen und ggf. die entsprechende Anpassung vorzunehmen.

Denken Sie in jedem Szenario an Folgendes:

1. Die Installation einer zu starken Maschine kann dazu führen, dass elektrische Geräte, die nicht durch eine eigene Sicherung geschützt sind, vor dem Betrieb ausfallen.
2. Ein Automat mit einer geringen Amperezahl kann zu einer Quelle nervösen Stresses werden und ein Haus oder separate Räume stromlos machen, wenn Sie einen Wasserkocher, ein Bügeleisen oder einen Staubsauger einschalten.

Auswahl eines Ausschaltvermögens

Die Auswahl einer Paketbox für den maximal zulässigen Laststrom ist oben beschrieben. Der Leistungsschalter sollte sich jedoch auch ausschalten, wenn ein Kurzschluss (Kurzschluss) vom Netzwerk aus auftritt. Diese Eigenschaft wird Ausschaltvermögen genannt. Sie wird in Tausend Ampere angezeigt - diese Größenordnung kann durch Ströme während eines Kurzschlusses erreicht werden. Die Wahl einer Maschine für die Ausschaltleistung ist nicht sehr schwierig.

Diese Kennlinie zeigt an, bei welchem ​​Maximalwert des Kurzschlussstroms die Maschine betriebsbereit bleibt, also nicht nur abschalten kann, sondern auch nach dem Wiedereinschalten noch funktioniert. Diese Eigenschaft hängt von vielen Faktoren ab und für eine genaue Auswahl ist es notwendig, die Kurzschlussströme zu bestimmen. Bei der Verkabelung in einem Haus oder einer Wohnung werden solche Berechnungen jedoch sehr selten durchgeführt, sondern richten sich nach der Entfernung vom Umspannwerk.

Ausschaltvermögen von automatischen Schutzschaltern

Befindet sich die Unterstation in der Nähe des Eingangs Ihres Hauses / Ihrer Wohnung, nehmen sie einen Sicherungsautomaten mit einer Schaltleistung von 10.000 A, für alle anderen Stadtwohnungen reichen 6.000 A. und einer Schaltleistung von 4.500 A. Die Netze hier sind normalerweise alt und Kurzschlussströme sind nicht groß. Und da der Preis mit zunehmender Ausschaltleistung deutlich steigt, gilt das Prinzip der vernünftigen Sparsamkeit.

Ist es möglich, in Stadtwohnungen Taschen mit geringerer Schaltleistung zu installieren? Grundsätzlich ist es möglich, aber niemand garantiert, dass Sie es nach dem ersten Kurzschluss nicht ändern müssen. Er hat möglicherweise Zeit, das Netzwerk auszuschalten, ist aber gleichzeitig funktionsunfähig. Im schlimmsten Fall schmelzen die Kontakte und die Maschine hat keine Zeit zum Abschalten. Dann schmilzt die Verkabelung und es kann zu einem Brand kommen.

Netzteil für Klimaanlage | Daikin

Eine der Fragen, über die sich Wohnungseigentümer vor der Installation einer Klimaanlage Gedanken machen sollten, ist die Stromversorgung der Klimaanlage und die Wahl eines Automaten.

Für Installateure ist es natürlich am einfachsten, das Kabel einfach in die nächste Steckdose zu stecken, um zu zeigen, dass die Klimaanlage funktioniert, und ein unterschriebenes Arbeitszertifikat zu erhalten.

Aber wir sollten nicht vergessen, dass der richtige Anschluss der Klimaanlage zu den Sicherheitsaspekten in Ihrer Wohnung gehört. Am richtigsten ist es, die Installation der Kommunikation für die Klimaanlage in der Reparaturphase durchzuführen.

Anschluss während der Reparatur und Kabelquerschnitt

Die Phase der Installation der Klimaanlage während der Reparatur ist in zwei Phasen unterteilt.In der ersten Phase hängen die Installateure das Außengerät auf und schließen die Freon- und Entwässerungsleitungen sowie das Strom- und Steuerkabel des Außengeräts daran an.

Diese Leitungen werden im Blitzgerät zu der Stelle geführt, an der das Innengerät aufgehängt wird. Nach Durchführung aller Reparatur- und Abschlussarbeiten wird das Innengerät aufgehängt und das System mit Freon beladen.

Der Eigentümer muss die Klimaanlage mit Strom versorgen. Um das richtige Kabel für die Klimaanlage auszuwählen, müssen Sie sehen, welche maximale Leistung die Klimaanlage verbraucht, und dementsprechend das Kabel auswählen.

Tabelle des Verhältnisses von Leistung und Leiterquerschnitt

Die meisten Haushaltsklimageräte passen in den 3,5-kW-Leistungsaufnahmebereich, was bedeutet, dass ein 1,5-mm-Kabel für eine Klimaanlage für uns perfekt ist.

Die Option für das Haus bezieht sich auf die geschlossene Art der Verkabelung, die Art der Stromversorgung ist 220 V.

Leistung in Strom umzuwandeln ist ganz einfach I = (P / U) * 1000, P - in Kilowatt, U - y für eine 220-V-Haushaltsserie.

Drahttyp

Bitte beachten Sie, dass der beste Draht für die Verwendung in Festverkabelungen VVG ist. Skrupellose Handwerker führen die Installation oft mit PVA und Kugelgewindetrieben durch, da sie flexibler und einfacher zu installieren sind. Diese Leitungen sind für Verlängerungskabel bestimmt und vom Hersteller nicht für Festverkabelung ausgelegt, ihre Lebensdauer beträgt nach den Angaben des Werkspasses 5 Jahre

Die Lebensdauer von VVG beträgt 30 Jahre, es gibt praktisch keinen Preisunterschied zwischen diesen Kabeltypen. Um die Klimaanlage mit Strom zu versorgen, benötigen Sie ein dreiadriges Kabel.Bitte beachten Sie, dass, wenn Sie das Kabel nicht direkt führen, sondern an eine Kommunikationsbox anschließen, das Löten die beste Option ist, wenn Sie Kupferkabel in Ihrer Wohnung haben. Das Verbinden von Kupferkabeln mit Aluminiumkabeln ist nur über eine Schraubverbindung zulässig

Diese Leitungen sind für Verlängerungskabel bestimmt und vom Hersteller nicht für Festverkabelung ausgelegt, ihre Lebensdauer beträgt nach den Angaben des Werkspasses 5 Jahre. Die Lebensdauer von VVG beträgt 30 Jahre, es gibt praktisch keinen Preisunterschied zwischen diesen Kabeltypen. Um die Klimaanlage mit Strom zu versorgen, benötigen Sie ein dreiadriges Kabel

Bitte beachten Sie, dass, wenn Sie das Kabel nicht direkt führen, sondern an eine Kommunikationsbox anschließen, das Löten die beste Option ist, wenn Sie Kupferkabel in Ihrer Wohnung haben. Das Verbinden von Kupferkabeln mit Aluminiumkabeln ist nur über eine Schraubverbindung zulässig

Steckdose

Es ist üblich, die Steckdose so zu installieren, dass sie nicht auffällt. Es besteht auch die Möglichkeit, die Klimaanlage direkt an das Versorgungskabel anzuschließen, diese Option ist die ästhetisch ansprechendste, da keine Steckdose oder hängendes Kabel vorhanden ist. Wenn die Leistungsaufnahme der Klimaanlage 3,5 kW übersteigt, ist der Anschluss nur direkt oder es muss eine Steckdose verwendet werden, die für eine Klimaanlage mit hoher Leistung ausgelegt ist, eine gewöhnliche Haushaltssteckdose ist nicht geeignet.

Wahl des Schutzes

Wir verbinden das zweite Ende unserer Leitung natürlich mit einem Leistungsschalter, achten Sie auf eine wichtige Nuance - Sie sollten die Leistung der Maschine für die Klimaanlage niedriger als die Bandbreite des Kabels wählen, aber höher als die maximale Leistung der Luft Conditioner verbraucht. Für die meisten Haushaltsmodelle ist eine 10-Ampere-Maschine geeignet. Für Klimaanlagen sollten Leitungsschutzschalter mit der Charakteristik C verwendet werden.

Für Klimaanlagen sollten Leitungsschutzschalter mit der Charakteristik C verwendet werden.

Es ist nicht überflüssig, die Klimaanlage und andere Haushaltsgeräte im Haus mit Hilfe eines Spannungsrelais zu schützen, das die Spannung abschaltet, wenn sie von den im Relais eingestellten Werten abweicht, wodurch Ihr Haushalt verhindert wird Geräte vor dem Durchbrennen.

Lesen Sie weiter - erfahren Sie mehr!

2.58

Bewertung: 2,6 von 5 Stimmen: 166

5

Antwort vor 5 Jahren

Anna

Vor 5 Jahren Zitat

Bis dahin habe ich lange unter der Hitze gelitten, weil unsere Klimaanlage verschlissen war und außer mir hier niemand wohnt, den Meister wollte ich nicht rufen, dachte ich mir konnte leicht verstehen, was das Problem war, dank Ihnen und Ihrem wunderbaren Abschnitt.

Olga Soika

Vor 5 Jahren Zitat

Heutzutage gibt es die notwendige und hochtechnologische Ausrüstung, wie eine Klimaanlage. Wir haben kürzlich eine Klimaanlage gekauft und beschlossen, zu Hause ein gemütliches Mikroklima zu schaffen. Sofort gestartet, aber Verbindung fehlgeschlagen. Nachdem Sie die Informationen gelesen und sich an die Anweisungen gehalten haben, folgen Sie der Reihenfolge, verbunden.

Sergej

Vor 5 Jahren Zitat

Bevor Sie die Klimaanlage zu Hause selbst anschließen, denken Sie an das Sprichwort. Geizhals zahlt doppelt. Beschlossen, eine Klimaanlage zu installieren - laden Sie einen Spezialisten ein, um sie zu installieren. Und die Dame wird sich bei Ihnen wohlfühlen und Ihre Nerven schonen!

Rinat

Vor 5 Jahren Zitat

Ich möchte besonders darauf achten. Je nach Marke der Klimaanlage wird ein Innengerät oder in einigen Fällen ein Außengerät an das Netzwerk angeschlossen.

Dies muss bei der Berechnung der Länge des Versorgungskabels berücksichtigt werden. Im Allgemeinen ist der Artikel informativ. Einiges betont.

Maschinelles Gerät

Meistens ist die Maschine ein Design der folgenden Elemente:

1. Zuggriff. Damit können Sie das Gerät ein- oder ausschalten, falls erforderlich.
2. Schaltmechanismus.
3. Kontakte. Verbinden und unterbrechen Sie die gemeinsame Kette.
4. Klemmen. Zum Anschluss an ein Schutzgerät.
5. Bedingte Mechanismen. Dazu gehört auch das Bimetall Platin des thermischen Auslösers. Bei manchen Ausführungen gibt es eine Einstellschraube, mit der Sie die Stromstärke einstellen können.
6. Lichtbogenkammer. Er befindet sich an einem beliebigen Pol des Gerätes.

Je nach Einsatzzweck werden die Maschinen mit Zusatzelementen ausgestattet.

Wie der Shutdown-Mechanismus funktioniert

Die Maschine verfügt über einen speziellen Mechanismus, der hilft, die Kette zu brechen, wenn der Strom ansteigt.

Für den Betrieb solcher Geräte gibt es verschiedene Prinzipien:

1. Elektromagnetisch. Eine Besonderheit ist der schnelle Betrieb bei Kurzschluss. Bei einem starken Anstieg der Stromstärke wird eine Spule aktiviert, deren Kern den Stromkreis öffnet.
2. Thermal. Das Hauptelement ist hier eine Bimetallplatte, die bei steigender Temperatur ihre Form ändert, sich in die entgegengesetzte Richtung biegt und dadurch die Kette öffnet.

Elektromagnetische Geräte

Wasserkocher funktionieren nach einem ähnlichen Prinzip, weshalb sie sich ausschalten, wenn Wasser kocht.Halbleiterbauelemente werden auch verwendet, um den Stromkreis zu unterbrechen, aber sie werden selten in Netzwerken verwendet.

Markierungen an Maschinen

Alle Maschinenmodelle haben unterschiedliche Bezeichnungen, anhand derer sie identifiziert werden können. Normalerweise ziehen es die meisten Hersteller vor, solche Designs zu produzieren, die unter verschiedenen Bedingungen und in verschiedenen Branchen verwendet werden können.

Um Fehler beim Anschluss auszuschließen, sollten Sie sich mit den Markierungen am Körperteil auseinandersetzen:

1. Logo. Meistens befindet sich oben auf der Maschine das Logo des Grabens des Herstellers. Darüber hinaus produzieren alle Marken Produkte einer bestimmten Farbpalette. Dies bedeutet, dass es für einen normalen Benutzer nicht schwierig sein wird, die richtige Option zu finden.
2. Anzeigefenster. Ermittelt den aktuellen Status der Kontakte. Wenn der Schalter in diesem Fenster ausfällt, können Sie die Spannung im Netzwerk oder deren Abwesenheit sehen.
3. Gerätetyp. In Standardnetzen werden meist Automaten der Typen C und B verwendet, die sich im Sensitivitätskoeffizienten voneinander unterscheiden.
4. Nennstrom. Hier wird der maximale Stromwert angezeigt. Oft werden zwei Werte angegeben - für ein einphasiges und ein dreiphasiges Netz.
5. Maximal zulässiger Abschaltstrom. Zeigt die Spannungsgrenze beim Schließen an, aufgrund derer sich die Maschine ausschaltet, aber gleichzeitig betriebsbereit bleibt.
6. Planen. Manchmal finden Sie auf der Maschine sogar eine Zeichnung zum Anschließen von Kontakten, die sich an der Seite befindet.

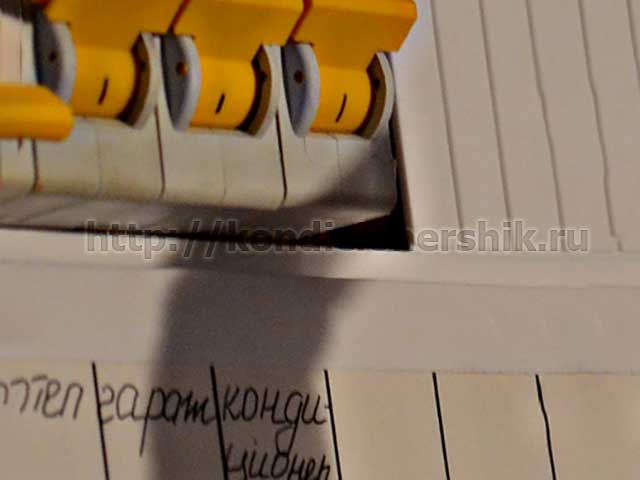

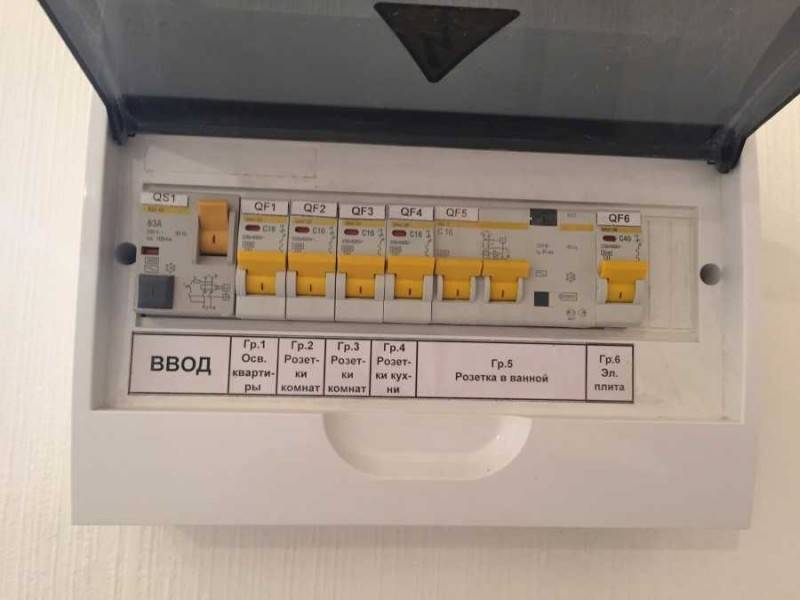

Ort markieren

Kombinationsmethoden

Kamm

Um die Maschinen richtig anzuschließen, ist es gut, einen Bus oder Kamm zu verwenden, der je nach Anzahl der Phasen ausgewählt wird:

• für einen einphasigen Stromkreis ist sowohl ein zweipoliges als auch ein einpoliges Modell geeignet;
• dreiphasig - vier- und dreipolig.

Die Installation ist einfach. Unter der erforderlichen Anzahl von Automaten wird ein bestimmtes Kammmodell mit der erforderlichen Polzahl ausgewählt.

Bei der Auswahl eines Kamms mit der maximalen Anzahl von Kontakten sollte der Überschuss mit einer Bügelsäge entfernt werden. Nach Abschluss der Installation wird die Stange gleichzeitig in jede Klemme eingeführt und dann die Schrauben angezogen. Die Ausgänge werden gemäß den Schemata gesetzt.

Pullover

Die Verbindung von Maschinen mittels Jumper wird verwendet, wenn eine geringe Anzahl von Schaltern vorhanden ist und gleichzeitig genügend Platz im Schirm vorhanden ist, um alle Kontakte ungehindert erreichen zu können. Dieses Verfahren kann nicht nur für eine einphasige Schaltungsart, sondern auch für eine dreiphasige Version verwendet werden.

Für Arbeiten im Schild lohnt es sich, alle Jumper der erforderlichen Länge sowie den entsprechenden Abschnitt vorzubereiten. Für die verwendeten Leiter, die sogenannten Single-Core-Leiter, wird ein Abschnitt ausgewählt, der den Drähten der Automaten mit einer vorberechneten Leistung entspricht. Eine geeignete Methode zur Herstellung von Jumpern ist die nicht lösbare Methode.

Am Ende einer solchen Vorbereitung ist es vorzuziehen, die vorhandene Isolierung von den Enden um etwa einen Zentimeter zu entfernen und dann den Draht freizulegen, indem die Folie mit einem Messer entfernt wird.

Dann sollten Sie die Enden in den Eingangslöchern installieren, während Sie die Schrauben festziehen. Dann werden die Lastquellen an den Ausgang angeschlossen, wie auf dem Foto, das den Anschluss der automatischen Schalter deutlich zeigt.

Vergessen Sie nicht, dass es wichtig ist, die Null- und Phasendrähte nicht fest zu drücken, da sie sich während des Betriebs des Stromnetzes erhitzen können und die Wahrscheinlichkeit einer unerwünschten Ausrichtung der Null mit der Phase aufgrund von Erweichung besteht der Isolierung unter Erwärmung.

Um die Schalter mit einer Schleife zu kombinieren, können Sie eine Litze mit dem erforderlichen Querschnitt verwenden

In diesem Fall ist es jedoch wichtig, einige Zentimeter zu reinigen.

Auf das Ende sollte eine spezielle Spitze aufgesetzt werden, deren Größe dem Querschnitt des verwendeten Drahtes entspricht, während Sie es mit einer Zange crimpen. Sie können die Schalter in einer sequentiellen Reihenfolge kombinieren.

Wenn Sie sich an die Anweisungen zum Kombinieren der in der Abschirmung angebrachten Schalter halten, aber ohne das erforderliche Werkzeug sowie Tipps können Sie einen nicht isolierten Draht mit einem Lötkolben verzinnen.

In Ermangelung eines speziellen Lötkolbens kann die Installation mit Leitern ohne Isolierung durchgeführt werden. Eine solche Installation ist nicht praktikabel und kann bei übermäßiger Belastung eine Überhitzung der Leiter in der Ausrichtungszone und natürlich ein hohes Maß an Risiko einer unerwünschten Zündung verursachen. Diese Art von Assoziation hat kein attraktives Erscheinungsbild.

Denken Sie daran, dass die korrekte Verbindung von Automaten mit einem Litzenleiter unter Einhaltung eines zuvor entwickelten Schemas erfolgen sollte. In diesem Fall können Sie Maschinen verschiedener Hersteller verwenden. Ihre Durchmesser können völlig unterschiedlich sein, da die Installation mit einem flexiblen Draht dies ermöglicht.

Überprüfen Sie bei der Bestimmung, welches Kabel für die Kombination der Maschinen bevorzugt wird, die Korrektheit dieser Verbindung.Dies ist in der Regel bei einer Drehstromschaltung üblich. Schon ein winziger Fehler kann einen Kurzschluss und damit eine Beschädigung des von Ihnen verwendeten Elektrogeräts verursachen.

Das Funktionsprinzip der Maschine

In der Standardausführung hat das Gerät ein Kunststoffgehäuse, einen Transformator, ein Relais, einen Auslöser, einen Selbsttestmechanismus. Neue Geräte sind zusätzlich mit elektromagnetischen Abschaltungen ausgestattet.

Eine ähnliche Situation ist bei Stromstößen, Feuchtigkeit auf blanken Drähten möglich. Wenn der Schutz ausgelöst wird, muss er nicht geändert werden. Der Hauptunterschied zwischen einem RCD für eine Waschmaschine besteht darin, dass er für den wiederholten Gebrauch bestimmt ist.

Die einfachste einphasige Maschine ist ein Analogon einer Sicherung. Dies ist die verständlichste Beschreibung seiner Arbeit. Das Gerät wird ausgelöst, wenn die Nennströme überschritten werden, sodass Sie die Leistung steuern und eine begrenzte Anzahl von Verbrauchern an einen bestimmten Abschnitt des Netzwerks anschließen können. Dadurch wird sichergestellt, dass es keine Notfallmodi gibt, die mit einer Überlastung der Verkabelung verbunden sind.

Durch die Installation der Maschine können Sie Abschnitte des allgemeinen Netzwerks vor Notfällen schützen. Wenn die Maschine in den Kurzschlussmodus geht, hält die Sicherheitsabschaltung die anderen Geräte in der Wohnung in Betrieb. Das Hauptmerkmal der Maschine ist daher die zuverlässige Kontrolle von Strömen auf der Leitung der Maschine und das Blockieren von Notmodi.

Die Aufgabe des Fehlerstromschutzschalters besteht in erster Linie darin, gefährliche Faktoren für den Menschen zu neutralisieren. Der RCD steuert die Ströme in den beiden Drähten der Stromleitung. Wird die Isolierung beschädigt oder der Betrieb der Waschanlagen gestört, ändert sich die Leckagecharakteristik.Wenn ein bestimmter Stromwert überschritten wird, schaltet der RCD die Stromversorgung der Installation ab.

Kriechströme sind für den Menschen von großer Gefahr. Es versteht sich, dass die Waschmaschine unter feuchten Bedingungen arbeitet und häufig Wasser auf dem Boden ist. In diesem Fall ist die Wahrscheinlichkeit eines elektrischen Schlags für eine Person ziemlich hoch. Die Installation eines RCD für eine Waschmaschine ist obligatorisch.

Difamat

Ein Difavtomat für eine Waschmaschine ist ein komplexes Gerät. Es hat die Funktionalität eines RCD und eines Fehlerstromschutzschalters. Das Anschließen eines so kompakten und praktischen Knotens ist ganz einfach. Aber es gibt Fallstricke in der Schwierigkeit, das Problem zu identifizieren.

Als Ergebnis dieser Reaktionsmechanik erzwingt der Differentialknoten die gleichzeitige Überprüfung aller Faktoren. Beginnend mit einem Kurzschluss, endend mit der Integrität der Verkabelung des gesamten Netzwerks. Das ist zumindest unangenehm. Daher wird in der Praxis empfohlen, anstelle eines Difavtomaten einzelne Knoten von RCD und AO in Reihe zu schalten.

Der Ansatz, zwei getrennte Knoten des Schutzsystems zu verwenden, hat einen weiteren Vorteil – Kosteneinsparungen. Difamat ist ziemlich teuer. Bei einem komplexen Notfall fällt das Gerät aus und wird komplett ausgetauscht. Wenn Sie den Schutz in zwei separate Einheiten, RCD und AO, aufteilen, müssen Sie nur ein Produkt kaufen, um das System wieder funktionsfähig zu machen.

Werkzeuge und Ausrüstung

Um die Arbeit auszuführen, benötigen Sie eine Reihe von Werkzeugen. Je nach Verbindungsmethode enthält es einen Bohrer, einen Satz Schraubendreher, Zangen und andere Werkzeuge. Von den Verbrauchsmaterialien können Dübel, Schrauben, eine Kabelbox aus Kunststoff und die gleichen Schellen und andere Materialien erforderlich sein. Die genaue Auflistung hängt ab von:

• Anschlussmöglichkeit;
• Gerätemodelle;
• Anforderungen des Herstellers.

Besonderes Augenmerk sollte auf die Auswahl der Ausrüstung gelegt werden, von der der stabile Betrieb des Geräts abhängt. Um die Klimaanlage über das Stromnetz mit Strom zu versorgen, benötigen Sie:

• das Kabel;
• Steckdose;
• Leistungsschalter.

Leistung

Wie schnell der Schalter einschaltet und seine Kontakte schließt, hängt maßgeblich von seiner Lebensdauer ab. Ist es jedoch möglich, zu Hause festzustellen, wie Ihr Gerät diesen Parameter erfüllt, ohne das Gehäuse selbst zu zerlegen und ohne auf spezialisierte Labortests zurückzugreifen?

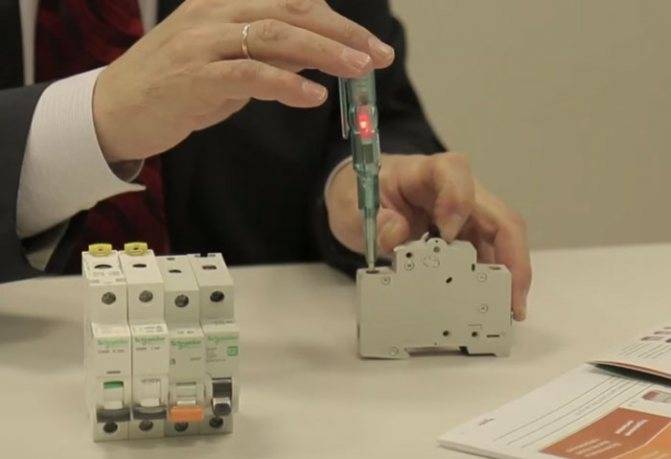

Ja, das darfst du sicherlich. Alles ist sehr einfach gemacht. Nehmen Sie einen normalen batteriebetriebenen Blinker-Schraubendreher. Es liegt an der Batterie.

Es wird normalerweise für die Kontinuität und die Bestimmung der Integrität des Stromkreises verwendet. Obwohl sachkundige Leute dieses nützliche Gerät auf viel mehr Arten verwenden. Welche, lesen Sie in einem separaten Artikel.

Berühren Sie mit der Spitze eines Schraubendrehers den oberen Kontakt, indem Sie von oben auf den Metallfleck am Griff drücken, und berühren Sie mit dem Finger der anderen Hand den unteren Kontakt des Schalters.

Beginnen Sie danach langsam, die Maschine einzuschalten und die Zunge zu spannen.

Der Kontakt sollte erst im allerletzten Moment erscheinen (die LED im Schraubendreher leuchtet), wenn das Gerät bereits geklickt hat.

Wenn die gleiche Betätigung mit einem anderen Schalter durchgeführt wird, leuchtet die Lampe auf, wenn die Mitte des Schalterhebelhubs erreicht ist.

Es stellt sich heraus, dass das Gerät noch nicht gespannt ist und die Kontakte bereits geschlossen sind. Unter starker Belastung führt das manchmal dazu (Blick auf die Kontakte aus dem Inneren der Maschine):

Dies wirkt sich letztendlich auf den schnellen Verschleiß und das Durchbrennen von Kontakten aus. Während der Schnellstartmechanismus die Lebensdauer des Produkts um fast 30 % erhöht.

Leistungsschalter

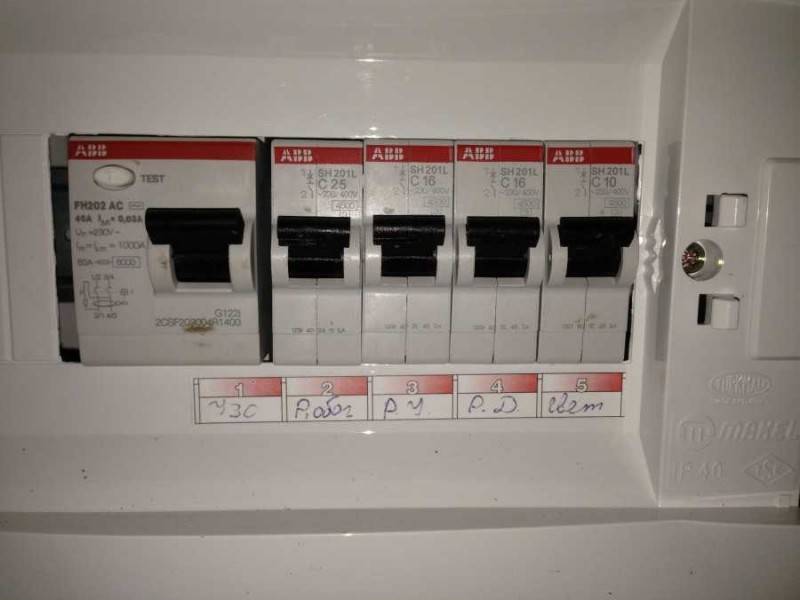

Diese Schutzvorrichtung muss in der Schalttafel installiert werden, an der das Kabel von der Klimaanlage angeschlossen wird.

Der Leistungsschalter schützt das Gerät vor Kurzschluss und Überstrom, und für den Eigentümer der Wohnung wird es zum Schutz vor:

• Brände;
• Elektroschocks;
• Verdrahtungsfehler.

Im Gegensatz zu seinem Vorgänger – der Sicherung, die bei jedem Auslösen gewechselt werden musste – lässt sich die „Automatik“ einfach einschalten und immer wieder verwenden.

Automatische Schalter werden ausgegeben verschiedene Nennwerte des Betriebsstroms: 6 A, 10 A, 25 A und mehr. Um zu bestimmen, welches Gerät an die Klimaanlage angeschlossen werden soll, müssen Sie den Wert des Stromverbrauchs im Datenblatt dieses Modells finden oder selbst berechnen, indem Sie die Leistung des Geräts durch die Netzspannung (220 V) teilen. Der resultierende Wert muss mit 1,5 multipliziert werden, da der Anlaufstrom des Kompressors höher ist als der Nennstrom.

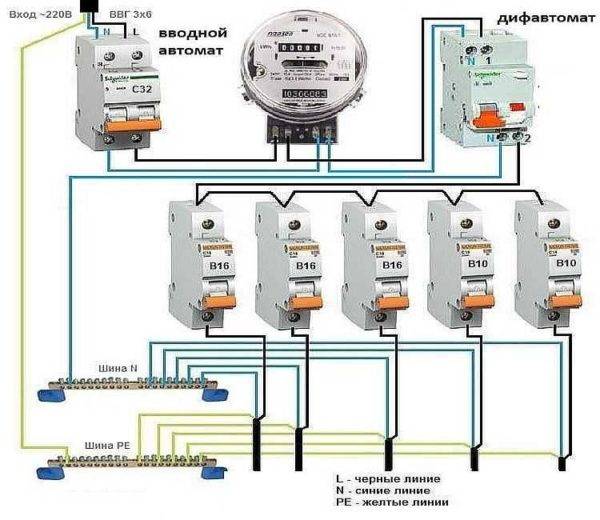

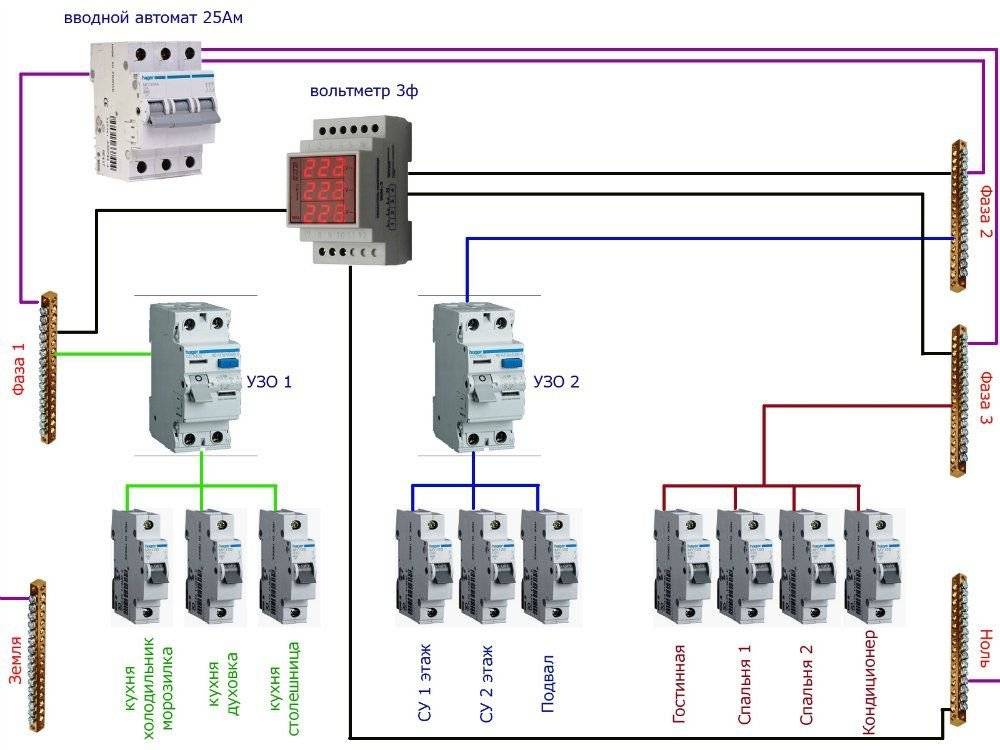

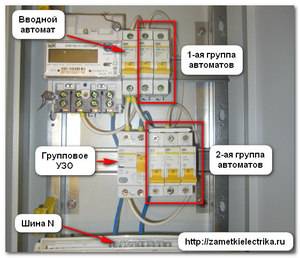

Der Leistungsschalter ist im Schaltschrank angeschlossen. In der Regel wird entweder ein einpoliger Schalter an der Leitung der Klimaanlage im Bruch des Phasendrahts installiert oder ein zweipoliger, der Phase und Neutralleiter gleichzeitig ausschalten kann. Die letztere Option gilt als sicherer.

Kriterien für die Auswahl eines Geräts für zu Hause

Zunächst muss die Leistung des erforderlichen Geräts, d. H. Der Nennstrom, berechnet werden. Wie viele Ampere die Maschine ins Haus stellen muss, wird berechnet, indem die Leistung der gesamten geplanten Last summiert wird, die gleichzeitig in den Stromkreis aufgenommen werden kann.Zum Beispiel hat ein Haus einen 2200 Watt Heizkessel, eine 600 Watt Waschmaschine, einen 250 Watt Staubsauger, einen 350 Watt Computer, einen 100 Watt Fernseher, ein 400 Watt Bügeleisen, 800 Watt Energieverbrauch Beleuchtung, und all das kann sein gleichzeitig eingeschaltet.

Die Gesamtleistung wird berechnet, P = 2200+600+250+350+100+400+800 = 4700 Watt. Lassen Sie das Netz einphasig mit einem Spannungswert von 220 Volt verwenden. Der maximale Strom beträgt Imax = 4500/220 = 21 Ampere. Sie benötigen also einen Automaten mit einem Nennstrom von 25 A. Wenn für ein Privathaus ein dreiphasiger Einführungsautomat ausgewählt wird, wird auf die gleiche Weise berechnet, wie viele Ampere bei Verwendung eines 380-Volt-Netzes benötigt werden. Für das obige Beispiel ist Imax = 4500/380 = 11 Ampere. Die Maschine ist für 13 A ausgewählt.

Der Einführungsautomat wird mehr als der erhaltene Wert ausgewählt, denn wenn Sie c mit einem kleineren Wert auswählen, wird der Schalter beim Einschalten des zusätzlichen Geräts den Stromkreis unterbrechen. Es sollte beachtet werden, dass Geräte, die Motoren in ihrem Betrieb verwenden, im Moment des Einschaltens Spitzenleistung verbrauchen.

Bei der Auswahl eines Automaten muss nicht nur die geplante Gesamtleistung der angeschlossenen Geräte, sondern auch die Qualität und vor allem der Querschnitt der verlegten elektrischen Leitungen berücksichtigt werden. Der Querschnitt des verwendeten Drahtes charakterisiert die Strommenge, die der Leiter selbst durchfließen kann, ohne seine elektrischen Eigenschaften zu verschlechtern. Beispielsweise kann ein Kupferdraht mit einem Querschnitt von 2,5 mm / 2 einer Dauerstrombelastung von 27 Ampere standhalten. Daher ist es unmöglich, eine 32-A-Maschine mit einem solchen Querschnitt zu verwenden.

Wird als Einspeiseschalter eine Differentialmaschine verwendet, muss zusätzlich der Wert des Bemessungsableitstroms gewählt werden. Er wird im Bereich von 100-300 mA gewählt.Wenn Sie weniger auswählen, sind falsch positive Ergebnisse möglich.

Im nächsten Schritt wählen Sie Polzahl und Stromcharakteristik aus. Mit der Anzahl der Pole ist alles einfach: Wenn die Leitung zweiadrig bei 220 Volt ist, wird sie auf zweipolig eingestellt, und wenn die elektrische Leitung zwei Phasendrähte hat und ihr Wert 380 Volt beträgt, dann dreipolig. Die Stromkennlinie wird durch die Leitungslänge beeinflusst, also die Entfernung vom Schalter zur entferntesten Steckdose oder Leuchte. Die Berechnung selbst ist kompliziert, aber da in Wohnungen und Privathäusern die Leitungslänge 300 Meter nicht überschreitet, wird das Eingabegerät immer mit der Charakteristik C ausgewählt.

Die beliebtesten Hersteller, die sich weltweit bewährt haben und hochwertige Geräte herstellen, sind ABB, Legrand, Schneider Electric, Siemens, Moeller.

Auswahl der Maschine nach Kabelquerschnitt

Betrachten Sie das Problem Auswahl von Leistungsschaltern für die elektrische Hausinstallation im Detail unter Berücksichtigung der Brandschutzanforderungen Die erforderlichen Anforderungen sind in Kapitel 3.1 "Schutz elektrischer Netze bis 1 kV" aufgeführt 380V.

Berechnung des Querschnitts von Kabel- und Drahtadern

Gemäß den Anforderungen des vorstehenden Kapitels müssen die internen Netze von Wohngebäuden und öffentlichen Gebäuden vor Kurzschlussströmen und Überlast geschützt werden. Um diese Anforderungen zu erfüllen, wurden Schutzvorrichtungen erfunden, die als automatische Schalter (automatische Vorrichtungen) bezeichnet werden.

VVGng-Kabel mit Kupfer Venen

Der Wert des langfristig zulässigen Stroms für Leiter verschiedener Querschnitte und Materialien ist unten dargestellt.Die Tabelle ist eine kombinierte und vereinfachte Version, die für Haushaltsstromversorgungsnetze, Tabellen Nr. 1.3.6 und 1.3.7 der PUE, gilt.

Kreuzung aktuell- leitfähig Kerne, mm	langfristig zulässig Strom, A, für Drähte und Kabel mit Kupferleitern.	langfristig zulässig Strom, A, für Drähte und Kabel mit Aluminiumleitern.
1,5	19	—
2,5	25	19
4	35	27
6	42	32
10	55	42
16	75	60
25	95	75
35	120	90
50	145	110

Wann darf die Klimaanlage nicht eingesteckt werden?

Klimageräte können sowohl in einer Wohnung als auch in einem Landhaus an ein Haushaltsnetz angeschlossen werden, dazu müssen jedoch bestimmte Bedingungen erfüllt sein. Andernfalls droht ein Notfall.

Daher ist es verboten, Klimaanlagen an die Steckdose anzuschließen, wenn:

• keine gute Erdung;
• die elektrische Verkabelung ist in schlechtem Zustand (z. B. gibt es nur alte Aluminiumkabel im Raum, die der Belastung durch die Klimaanlage nicht standhalten);
• es gibt keine Geräte, die Spannungsabfälle ausgleichen (dies ist besonders gefährlich in Häusern mit Holzböden);
• das Kabel hat keinen ausreichenden Querschnitt für den Anschluss usw.

Klimageräte erfordern eine gute elektrische Verkabelung. Es ist empfindlich gegenüber Spannungsabfällen und kann bei Problemen auf der Stromleitung unbrauchbar werden.

Bevor Sie eine Haushaltsklimaanlage installieren und an das Netzwerk anschließen, müssen Sie den Betrieb der Steckdose mit einem speziellen Tester überprüfen

Sie können die Leistung der Steckdose zu Hause überprüfen. Dazu müssen Sie nur einen Tester kaufen und seine Anweisungen lesen.

Was sagt der Energiekonzern dazu?

Nehmen wir an, Sie haben die Elektroinstallation im Haus vorbildlich organisiert, jeden Verbraucher auf Ampere genau berechnet und möchten am Eingang eine bestimmte Strombelastung erhalten. Und als Sie sich an die Energietechniker gewandt haben, wurden Sie abgelehnt. Sie sollten wissen, dass es dem Energieversorgungsunternehmen egal ist, für welche Eingabemaschine Sie sich entscheiden.Sie haben Grenzen auf der Versorgungsleitung oder dem nächsten Umspannwerk. Und niemand hat das Recht, diese Standards zu überschreiten: Andernfalls können die nächsten Ankömmlinge nicht angeschlossen werden, oder die gesamte Leitung wird im Modus ständiger Überlastung betrieben.

Besuchen Sie daher vor der Planung der Energieversorgung für Ihr Zuhause die Organisation, die Sie mit Strom versorgt.
