Was die Neigung des Abwasserrohrs ist, wird in verschiedenen Situationen als optimal angesehen

1 Warum ist es wichtig, das richtige Rohrgefälle zu wählen?

Bei der Erstellung von Hausabwassersystemen muss die Neigung, unter der die Rohre verlegt werden, korrekt bestimmt werden. Wenn der Konstrukteur den Abstiegswinkel falsch berechnet, tut dies der Abwasserkanal einfach nicht wird richtig funktionieren Wirkungsgrad.Und im Laufe der Zeit wird es seine Funktionen vollständig nicht mehr erfüllen.

Die richtige Neigung des Abwasserkanals

Typischerweise arbeiten Hauskanalnetze nach dem Prinzip der Schwerkraft. Dies bedeutet, dass ein kleiner Winkel ihres Abstiegs zu einem schlechten Abwasserdurchgang führen kann. Eine zu große Rohrsteigung bringt nicht weniger Probleme mit sich. In solchen Situationen gibt es einen schnellen Wasserdurchgang durch das System. Dies führt zum Anhaften von Feststoffanteilen an den Innenflächen von schlauchförmigen Produkten. Schließlich hat Wasser auf banale Weise keine Zeit, feste Partikel abzuwaschen. Außerdem führt ein zu großer Fallwinkel der Rohre häufig zu einem Ausfall der Siphons bei Wasserverstopfung, wodurch ein unangenehmer Geruch aus der Toilette in den Wohnzimmern eines Hauses oder einer Wohnung auftritt.

Es hat auch einen rein praktischen Grund, warum jeder Anwender genau wissen möchte, welches Gefälle des Kanalrohres zu wählen ist. Unter dem Strich ist die Unterfüllung des Abwassersystems die Ursache für beschleunigtes Rosten von Abwasserrohren. Sie halten viel weniger lange als erwartet und müssen dann ersetzt werden, und zwar sofort. Sie verstehen, dass solche Reparaturen Hausbesitzer einen hübschen Cent kosten.

Einstellen des Gefälles beim Verlegen eines Abwasserrohres

Mathematische Berechnungen sind einfacher durchzuführen als den erforderlichen Parametern bei der Installation eines Hauskanals standzuhalten. Um die Arbeit zu erleichtern, kann ein spezielles Konstruktionsgerät verwendet werden - ein Goniometer. Sie können jedoch darauf verzichten.

Da der Unterschied in der Position eines Endes des Abflusses relativ zum anderen bekannte Werte sind, berechnen wir die erforderliche Höhe und zeichnen eine Linie an der Wand vom Abflusspunkt bis zum vorgesehenen Ort des Eingangs der Sanitärarmatur den Neigungswinkel der Kanalrohre berücksichtigen.Anschließend wird der Auslauf sorgfältig montiert und mit Haltern im 40 cm-Raster an der Wand befestigt.

Bei der Installation von Abwasserkanälen in Privathäusern und Wohnungen ist zu beachten, dass Rohre nur mit einem bestimmten Querschnitt für verschiedene Rohrleitungen geeignet sind, die sich auf die Neigung auswirken. Für Badewannen, Waschbecken, Waschbecken und Urinale sind kleine Rohre von 40 bis 50 mm ausreichend. Für Küchenspülen, bei denen die Menge an großen Speiseresten größer ist - 50 mm, für Toilettenschüsseln - 100 mm.

Die Tabelle zeigt nicht nur die maximalen Neigungen der Verbindungsstücke für jede Hausarmatur, sondern auch die ungefähren Abstände zum gemeinsamen Abflussrohr.

Bei Arbeiten zur Installation von Kanalisationsnetzen im Haus sind einige Regeln zu beachten:

• Kanalgeradheit. Jede Krümmung der Ausgangspfade sind die "schwachen" Punkte des Netzwerks, in denen sich Abfall ansammelt;
• Die Steigungen aller Pflaumen der Wohnung sollten gleich sein. Wenn im ersten Stock eines Privathauses der Neigungswert 0,02 beträgt, sollte er im zweiten Stock gleich sein. Dann ist der Betrieb des gesamten Systems so produktiv wie möglich, ohne unnötigen Lärm und häufige Unfälle;
• minimale Länge. Es ist ratsam, alle Stellen im Raum, an denen sich Sanitärarmaturen befinden, nahe beieinander zu platzieren. Dann ist es viel einfacher, das erforderliche Ablaufgefälle einzuhalten;
• glatte Rohre, die Neigungen standhalten. Jegliche Vertiefungen an der Innenseite der Schlammlinie sind potenzielle Verstopfungen. Daher sind Wellrohre nicht geeignet. In einigen Fällen kann ein Polypropylenrohr unter dem Einfluss von heißem Wasser „durchhängen“ und eine Gegenneigung bilden. An diesem Ort sammeln sich zwangsläufig Speisereste und andere Abfälle an. Solche Bereiche müssen ersetzt werden.

Große Rohre (110 und 200 mm) arrangieren Abflüsse für externes Abwasser. Gleichzeitig bleibt das Geradlinigkeitsprinzip der Gleise erhalten. Wenn eine Richtungsänderung des Kanals nicht zu vermeiden ist, werden Dreifachadapter mit einem Inspektionsrohr mit einem Stöpsel an der Oberfläche verwendet, was die Reinigung des Abflusses erleichtert.

Das externe Abwasserrohr wird untergelegt Gefälle, das durch eine spezielle Zwei-Meter-Ebene überprüft wird. Nach Überprüfung der Parameter wird es mit Sand und Erde bedeckt. Die externe Kanalisation wird immer unterirdisch angeordnet, um ein Einfrieren der Abflüsse und ein Blockieren der Möglichkeit des Abflusses zu vermeiden. Für jede Region wird die Tiefe der Abwasserkanäle anhand der klimatischen Eigenschaften des Gebiets bestimmt.

Das betrachtete Thema ist bei aller Wichtigkeit und Komplexität der Berechnungen recht einfach. Die Verwendung der notwendigen Werte während des Baus wird durch vorgefertigte Tabellen mit den erforderlichen Nummern erleichtert, die Ihnen helfen, die Selbstmontage des Systems zu bewältigen

Bei Bedarf können Sie sich jedoch jederzeit an Spezialisten wenden, die ein Projekt entwickeln und Materialien gemäß den geltenden Bauvorschriften auswählen.

Ich mag es Ich mag es nicht

Wie man Rohre auswählt

Bei der Auswahl der Rohre müssen Sie auf deren Farbe achten - Abwasserrohre sind grau gestrichen. Ein unterschiedlicher Querschnittsdurchmesser zeigt an, dass jeder Typ dazu bestimmt ist, separate Funktionen auszuführen.

Wird eine bestehende Kanalisation saniert, für die es keine Beanstandungen gab, dann ist es am einfachsten, den Durchmesser der alten Rohre mit den neuen zu vergleichen – in diesem Fall sind Fehler praktisch ausgeschlossen.

Abwasserrohre und T-Stücke gibt es je nach Verwendungszweck in verschiedenen Durchmessern.

Darüber hinaus müssen Sie bei der Installation berücksichtigen, welche Haushaltsgeräte an das System angeschlossen werden.Um das Wasser aus Geschirrspüler und Waschmaschine abzulassen, reicht ein Durchmesser von 2,5 Zentimetern aus, für Bad und Dusche werden 3,5 Zentimeter benötigt. Im Allgemeinen werden im ganzen Haus Rohre mit einem Durchmesser von nicht mehr als 5 Zentimetern verlegt, aber für die Steigleitung müssen Sie ein Rohr mit einem Querschnitt von 11 Zentimetern kaufen.

Um keine zusätzlichen Materialien zu kaufen oder sich zu verkalkulieren, messen Sie am besten alte Rohre und tätigen Sie einen entsprechenden Kauf. Zusätzlich wird nach altem Design die gleiche Anzahl an Verbindungselementen hinzugekauft.

So wählen Sie eine Steigung aus

Um die für Sie optimale Mindestrohrneigung zu bestimmen, müssen Sie die Länge des gesamten Abwassersystems kennen. Nachschlagewerke verwenden Daten sofort in fertiger Form, sie werden in Hundertstel einer ganzen Zahl dargestellt. Einige Mitarbeiter finden es schwierig, ohne Erklärung durch solche Informationen zu navigieren. Beispielsweise werden Informationen in Verzeichnissen in der folgenden Form wie in den folgenden Abbildungen dargestellt:

Tabelle: Erforderliche Neigungen und Durchmesser der Rohre für die EntwässerungTabelle: Neigungen der Abflussrohre in der Wohnung

Minimale und maximale Kanalneigung pro 1 Laufmeter gemäß SNiP

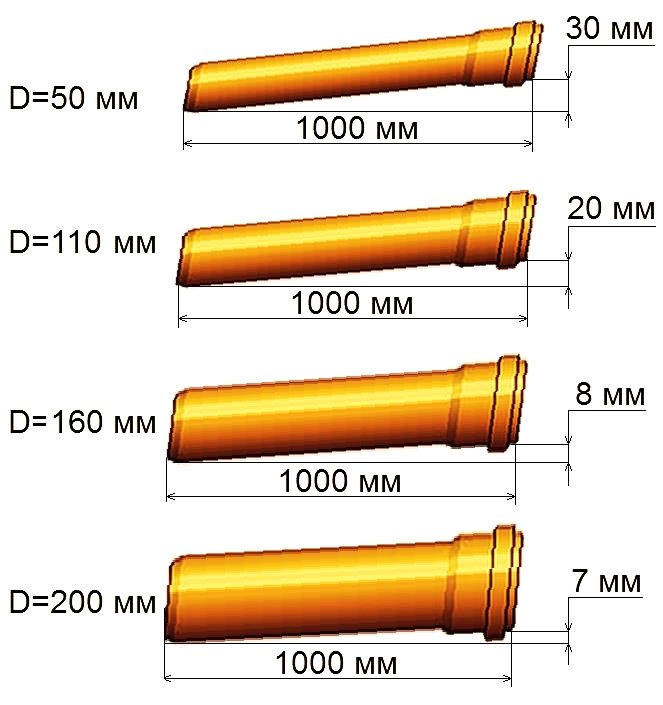

Unten ist ein Bild, das die Mindestneigungen in Abhängigkeit vom Durchmesser pro 1 Meter laufendem Rohr zeigt. Zum Beispiel sehen wir, dass für ein Rohr mit einem Durchmesser von 110 - der Neigungswinkel 20 mm beträgt und für einen Durchmesser von 160 mm - bereits 8 mm und so weiter. Denken Sie an die Regel: Je größer der Rohrdurchmesser, desto kleiner der Neigungswinkel.

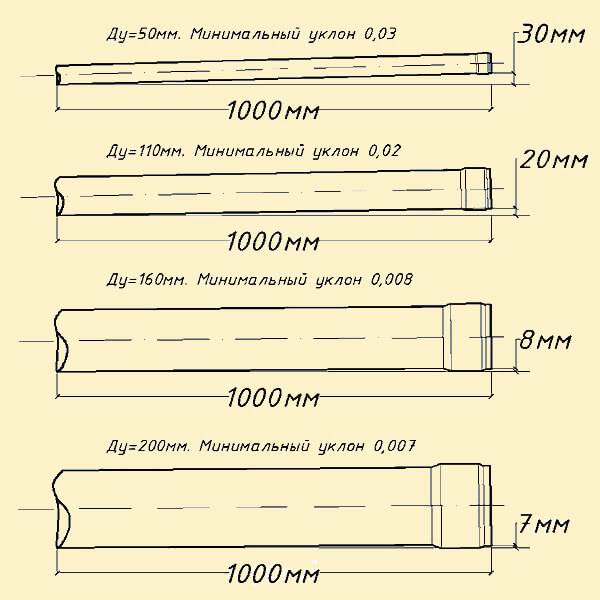

Beispiele für minimale Kanalneigungen pro 1 Meter gemäß SNiP in je nach Rohrdurchmesser

Beispielsweise benötigt ein Gefälle für ein Rohr mit einem Durchmesser von bis zu 50 mm und einer Länge von 1 Meter 0,03 m. Wie wurde das ermittelt? 0,03 ist das Verhältnis von Hanghöhe zu Rohrlänge.

Wichtig:
Die maximale Neigung für Abwasserrohre sollte 15 cm pro 1 Meter (0,15) nicht überschreiten. Ausnahme sind Rohrleitungsabschnitte, deren Länge weniger als 1,5 Meter beträgt

Mit anderen Worten, unsere Neigung liegt immer zwischen dem Minimum (im Bild oben gezeigt) und 15 cm (Maximum).

Kanalrohrgefälle 110 mm für Außenkanalisation

Angenommen, Sie müssen das optimale Gefälle für ein herkömmliches 110-mm-Rohr berechnen, das hauptsächlich in Abwassersystemen im Freien verwendet wird. Laut GOST beträgt die Neigung für ein Rohr mit einem Durchmesser von 110 mm 0,02 m pro 1 Laufmeter.

Um den Gesamtwinkel zu berechnen, müssen Sie die Rohrlänge mit der in SNiP oder GOST angegebenen Neigung multiplizieren. Es stellt sich heraus: 10 m (die Länge des Abwassersystems) * 0,02 \u003d 0,2 m oder 20 cm Dies bedeutet, dass der Unterschied zwischen der Installationsebene des ersten und des letzten Rohrpunkts 20 cm beträgt.

Kanalneigungsrechner für ein Privathaus

Ich schlage vor, Sie testen den Online-Rechner zur Berechnung der Neigung von Abwasserrohren für ein Privathaus. Alle Berechnungen sind Näherungswerte.

Rohrdurchmesser	50mm110mm160mm200mm	Geschätzte Steigung:— Empfohlene Steigung:——
Das Zuhause verlassenunter der Erde	in der Tiefe cm
Die Tiefe des Rohreintritts in die Klärgrube oder Zentralkanal	cm
Entfernung zur Klärgrubediese. Rohrlänge	m

Unter Rohrdurchmesser versteht man den Durchmesser des Rohres, das direkt zum Abflussschacht oder der allgemeinen Kanalisation (nicht zu verwechseln mit der Lüfterleitung) führt.

Allgemeine Empfehlungen zum Verlegen von Abflussrohren

Allgemeine Empfehlungen helfen Ihnen, die häufigsten Fehler beim Verlegen von Abflussrohren für häusliche und externe Abwassersysteme zu vermeiden. Folgende Faktoren müssen berücksichtigt werden:

• Strukturelemente des Leitungsnetzes schrumpfen mit der Zeit. Infolgedessen ist es erforderlich, den Neigungswinkel der Rohre regelmäßig anzupassen.
• Beim Ändern der Richtung der Dichtung sollten Flanschverbindungen in einem Winkel von mindestens einhundertzwanzig Grad hergestellt werden. Andernfalls muss eine zusätzliche Inspektionsluke angebracht werden, um das Rohrleitungsnetz zu kontrollieren und gegebenenfalls zu reinigen.
• Die Anordnung eines verdeckten Abwassersystems erfordert eine besonders gründliche Prüfung aller Elemente seiner Konstruktion auf Unversehrtheit und Dichtheit. In diesem Fall sollten die Sichtfenster in geringem Abstand zueinander angeordnet sein.
• Rohre werden entgegen dem Abwasserstrom verlegt. Die Installation beginnt am Abflussrohr und geht weiter bis zu den angeschlossenen Sanitärarmaturen.

So sieht das Gefälle des Abflussrohres für die Spüle in der Praxis aus

Es ist nicht schwierig, den erforderlichen Neigungswinkel der Abwasserrohre beim Bau eines Hausnetzes einzuhalten. Zuvor werden Markierungen an der Wand angebracht, die die Linie der vorberechneten Neigung umreißen. Darauf wird das Rohrleitungsnetz verlegt.

Etwas komplizierter ist die Arbeit bei der Einrichtung einer Außenanlage. In diesem Fall muss zur Gewährleistung der erforderlichen Neigung ein Graben gegraben werden, dessen Tiefe allmählich zunimmt. Die Steuerung erfolgt auf Gebäudeebene, das im rechten Winkel gespannte Garn erleichtert die Durchführung von Produktionsmanipulationen erheblich.

Bevor ich nach draußen ging, musste ich das Abwasserrohr stark absenken und eine Revision des Problembereichs installieren

Die Effizienz des Systems hängt maßgeblich vom richtigen Neigungswinkel des Rohrleitungsnetzes ab.Es ist notwendig, die empfohlenen Standards einzuhalten. Wenn Sie von diesen Parametern abweichen, kommt es häufig zu Notsituationen und Verstopfungen des Rohrleitungsnetzes.

Wir haben für Sie ein spezielles Video ausgewählt, das viele nützliche Informationen zur Kanalisation enthält.

Sturmkanalisation von Gebäuden und deren Hang

Regenwasserkanäle oder Regenwasserkanäle werden verwendet, um Wasser zu sammeln und abzuleiten, das in Form von Niederschlag fällt. Regenwasser soll das Gebäude vor unangenehmen Folgen schützen - Erosion der Fundamentbasis, Überflutung des Kellers, Überschwemmung des angrenzenden Territoriums, Staunässe im Boden.

Sturm- und Hauskanalisation funktionieren getrennt, nach den Normen von SNiP ist die Einbindung in ein gemeinsames Netz verboten. In einem Regenwasserkanal vom geschlossenen Typ fließen zu Boden fließende Wasserströme durch Regenwassereinlässe in ein Netz von unterirdischen Rohrleitungen, von wo sie in ein zentrales Kanalnetz oder nahe gelegene Gewässer eingeleitet werden.

Der Gully ist extrem ungleichmäßig gefüllt, in Spitzenlastzeiten steigt die Anzahl der Gullys stark an.

Regeln für die Verlegung von Regenwasser

Rohre werden sowohl in gerader Linie als auch in einem Winkel verbunden. Bei abschüssigem Gelände vom Ablauf werden 90°-Bögen zum Ausgleich des Höhenunterschieds eingesetzt.

Höhenunterschiedsausgleich mit Beschlägen

Bei Regenwasserleitungen mit einem maximalen Durchmesser von 250 mm beträgt die maximale Füllhöhe 0,6.

Die Mindestfließgeschwindigkeit für Regenwasser mit einer Periode einmaliger Überschreitung der berechneten Regenrate von 0,33 Jahren beträgt 0,6 m/s. Die maximale Geschwindigkeit für Rohre aus Metall, Polymeren oder Glasverbundwerkstoffen beträgt 10 m/s, für Rohre aus Beton, Stahlbeton oder Chrysotil-Zement - 7 m/s.

Welche Vorschriften sind zu beachten

Der Wert eines geeigneten Kanalgefälles hängt von der Größe des Kanalrohres ab. Bei Rohren mit einem Durchmesser von 50 Millimetern beträgt die maximale Neigung 3 cm pro 1 Meter Rohr. Für Rohre 110 mm Mindestneigung - 2 cm pro 1 m Rohr.

Je kleiner die Anlagenlänge, desto weniger wichtig ist die Einhaltung des Neigungswinkels. Alle notwendigen Normen und Regeln sind in SNiP 2 04 01 festgelegt

Es gibt mehrere Möglichkeiten, die gewünschte Neigung von Abwasserrohren zu erreichen.

Merkmale des häuslichen Abwassers

Die hausinterne Kanalisation besteht aus Rohren, Siphons, Lüftungsrohren und -kanälen und kann über besondere Schutzmaßnahmen gegen Hochwasser verfügen. Darüber hinaus verfügt es über verschiedene Kupplungen, Bögen, T-Stücke, Adapter, Dichtungen, Auskleidungen, Schalldämmung, Befestigungssysteme, Absperrventile, Stopfen und einige andere eng fokussierte Geräte, die nur in einigen Fällen verwendet werden.

In einem Privathaus gibt es verschiedene Arten von häuslichem Abwasser:

1. Senkgrube. Es ist ein Abflussloch, dessen Boden mit Schutt und Sand bedeckt ist. Es ist kostengünstig, einfach zu installieren, reinigt aber gleichzeitig den Abfall nicht gut, verschlammt schnell, verschmutzt den Boden und hat einen unangenehmen Geruch. Geeignet für Gebiete mit niedrigem Grundwasserspiegel.
2. Speicherkapazität. Seine Vorteile sind niedrige Kosten und einfache Installation, aber der Tank füllt sich schnell, hat einen unangenehmen Geruch und eine Voraussetzung für seine Verwendung ist das Vorhandensein eines Eingangs zum Tank.
3. Septisch. Niedrige Kosten, einfache Installation, aber reinigt den Abfall nur teilweise, es ist notwendig, ein Entwässerungssystem zu haben und einmal im Jahr einen Saugwagen zu rufen, das Filterfeld wird nach 5 Jahren unbrauchbar.
4. Biosanierungsstation.Es reinigt den Abfall gut, nimmt wenig Platz ein, ist einfach zu installieren, aber es ist teuer und erfordert Strom und eine konstante Luftzufuhr.

Beispielprojekt für die Innenverkabelung

Zuerst müssen Sie die richtigen Rohre auswählen. Für horizontale Rohre reicht ein Durchmesser von 50 mm aus, für Steigleitungen 110 mm. Die Verkabelung ist von der obersten Etage ausgelegt.

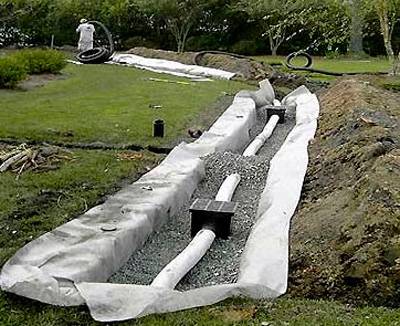

Verlegung von Außenrohren

Außenrohre bestehen aus Kunststoff (Polypropylen oder PVC), haben einen Durchmesser von 110-800 mm und Härteklassen SN2, SN4, SN6, SN8, SN10, SN16, SN32. Sie sind innen und außen glatt. Polypropylen-Rohrleitungssysteme sind beständig gegen Korrosion durch Wasser von pH2 bis pH12.

Die Tabelle zeigt die optimale Rohrneigung für Sanitärarmaturen.

Für die Verlegung von Außenrohren muss ein Graben ausgehoben werden. Bei Rohren mit einem Durchmesser von 110 mm sollte die Grabenbreite mindestens 60 cm betragen, Sie müssen vom Fundament des Hauses aus graben. Am Ende des Rohrs, das die Struktur verlässt, sollte eine Muffe angebracht werden.

Da Verstopfungen am häufigsten in Rohrkrümmungen auftreten, wird empfohlen, zur Erleichterung des Zugangs zu Verstopfungsstellen spezielle Inspektionsfenster über allen Bögen anzubringen. Wenn der Ausgang des Hauses fertig ist, müssen Sie mit dem Verlegen von Rohren und deren Anschluss beginnen.

Nach dem Anschluss der Kanalelemente muss diese isoliert werden. Der letzte Schritt wird das Verfüllen des Grabens sein. Es muss in Schichten von jeweils 5 cm Höhe verfüllt und seitlich am Rohr verdichtet werden, um es nicht zu beschädigen. Zum Verfüllen darf nur weicher Boden ohne Steine ​​verwendet werden.

Das ist interessant: Heizung für ein Landhaus entwerfen: wie man alles voraussieht?

Wie wird die optimale Steigung ermittelt?

Was ist also bei der Bestimmung des optimalen Böschungswinkels für internes Abwasser zu beachten?

1. Durchmesser in einem bestimmten Bereich.
2. Fließrate.
3. Füllanzeige.

Nach einfachen Berechnungen hängt der Füllfaktor des Rohres vollständig von der Durchflussmenge ab. Das heißt, ein schneller Wasserfluss spült den Inhalt des Rohrs gut aus, bzw. es füllt sich viel langsamer. Fließt dagegen langsam Wasser, füllt sich das Rohr schnell bzw. es bleiben mehr Wassermassen im Rohr als abfließen.

Auf den ersten Blick scheint alles einfach und leicht zu sein. Lässt man jedoch versehentlich einen kleinen Böschungswinkel zu, kann schnell Stagnation entstehen. Infolgedessen ist ein Schwerkraftfluss praktisch unmöglich, was dazu führt, dass Fett und andere Partikel Zeit haben, an der Oberfläche des Rohrs zu haften, bzw. Verstopfungen nicht vermieden werden können. Auch ein steiler Hang ist, wie oben beschrieben, mit Folgen behaftet.

Daraus können wir schließen, dass die richtige Neigung des Abwasserrohrs dann gegeben ist, wenn alle leichten und schweren Wassersuspensionen ständig in Bewegung sind.

Warum Sie die Steigung berechnen müssen

Die Neigung des Rohrs muss einen schnellen Wasserablauf und das Fehlen von Ablagerungen gewährleisten. Bei einer unzureichenden Neigung passieren die Abflüsse nicht gut, das Rohr verstopft schnell. Wenn die Rohrleitung in Bezug auf die Abflussrichtung in die entgegengesetzte Richtung geneigt ist, ist das Schwerkraftsystem vollständig außer Kraft gesetzt.

Abwasserrohr mit Sediment verstopft

Die Entscheidung, die Rohrleitung mit dem maximalen Neigungswinkel zu positionieren, erscheint nur auf den ersten Blick offensichtlich. Zu stark geneigtes Rohr wird schlecht gefüllt, die Förderleistung nimmt stark ab.Der Abfallstrom fliegt so schnell vorbei, dass das Wasser keine Zeit hat, die dichteren Fraktionen aufzufangen, die sich an den Wänden ablagern. Aufgrund von zu geringem Druck bleibt der gesamte Schmutz hängen. Nach und nach verschlammt und verstopft die Pipeline.

Wie man Abwasserrohre nicht verlegt

Darüber hinaus saugt die Rohrleitung bei einem schnellen Abfluss aufgrund eines starken Druckabfalls buchstäblich Wasser aus den Wasserdichtungen. Unangenehme Kanalluft dringt in die Räumlichkeiten ein.

Siphon im Ablaufschlauch unter der Küchenspüle

Eine Unterfüllung des Rohres hat noch einen weiteren negativen Effekt. Ein zusätzlicher Eintrag von austretenden ätzenden Gasen auf Metalloberflächen führt zu einer beschleunigten Korrosion und verkürzt die Lebensdauer.

SNIP-Anforderungen für den Neigungswinkel

Die Rohrleitung, die Abwasser aus dem internen Kanalisationssystem aufnimmt und zu einer Klärgrube oder zum Stadtnetz transportiert, ist ein externes Kanalisationssystem. Das Abflussvolumen von niedrigen Gebäuden und Nebengebäuden ist jedoch gering (für ein Privathaus 1–5 m3 pro Tag). Angebot und Verschmutzungsgrad sind ungleichmäßig. Daher ist es sinnvoll, die Regeln und Vorschriften für den Bau von städtischen und häuslichen Abwasserkanälen zu verwenden.

Entwurfsparameter der Entwässerungsleitung, die das interne und das Straßennetz verbindet:

• der Durchmesser ist der kleinste und für einen effizienten Betrieb ausreichend - 150 mm;
• seine charakteristischen Steigungswerte betragen 0,008–0,01 (für Rohre 200 mm - 0,007).

In der Praxis wird für eine autonome Schwerkraftkanalisation einer Hütte ein Durchmesser von 100 mm als Minimum angenommen (dann „weichen“ sie der Wasserversorgung stärker aus).

Voraussetzung dafür ist, dass das Gerät schwimmfähig ist abwasser - das Vorhandensein einer Wasserversorgung im Gebäude. Es wird ein Abflussvolumen (mindestens 60 Liter pro Einwohner und Tag) bereitstellen, das in der Lage ist, die Verschmutzung so weit zu verdünnen, dass sie durch die Schwerkraft in einem geschlossenen Kanal transportiert werden kann.

Die durchschnittliche tägliche Wasserentnahme entspricht dem durchschnittlichen täglichen Wasserverbrauch abzüglich der Wassermenge für die Bewässerung. (Das Vorhandensein von heißem Wasser in der Hütte erhöht den täglichen Verbrauch - bis zu 250 Liter pro Person).

Die Wahl eines Abwassersystems (autonom, lokal, zentral), die Methode der Behandlung und Entsorgung von Abwasser stimmen mit Rospotrebnadzor und bei der Einleitung in ein Gewässer mit Rosprirodnadzor, Rosvodresursami überein.

Die Markierungen am Boden der Pipeline werden durch eine wärmetechnische Berechnung oder Analyse der Nutzung bestehender Kommunikationen in einem bestimmten Bereich bestimmt. Im Extremfall werden Rohre bis zu einem Durchmesser von 500 mm 0,3 m über der tiefsten Bodenvereisung erdverlegt.

Auf die eine oder andere Weise gilt die Vertiefung als sicher, wenn von ihrer Spitze bis zur Erdoberfläche mindestens 70 cm verbleiben (wenn der Durchgang von Fahrzeugen ausgeschlossen ist - 50 cm).

Der maximale Abfall der Rohrleitungsspuren beträgt 15 cm pro Meter. (Die höchste Auslegungsströmungsgeschwindigkeit des Mediums beträgt 8 m / s in Metall-, Kunststoffrohren, 4 m / s - in Beton).

Die Vertiefung kann auch übermäßig sein. Das Gewicht, welche Bodenschicht die Struktur tragen kann, bestimmt die Berechnung basierend auf Bodenbeschaffenheit, Material und Größe.

Bei der Planung eines autonomen Abwasserkanals müssen die sanitären und hygienischen Anforderungen für eine autonome Wasserversorgung berücksichtigt werden (insbesondere um die Wahrscheinlichkeit einer Kontamination von Grundwasserleitern aufgrund von Lecks aus unterirdischen Filteranlagen auf Null zu reduzieren).

Wie man rechnet?

Wenn also die Rohre für einen bestimmten Kanal ausgewählt sind, ihr Durchmesser bekannt ist, die erforderlichen Durchflussraten berücksichtigt und mit dem Füllgrad in Beziehung gesetzt werden, können Sie mit der Berechnung mit einem Beispiel für Rohre nach Durchmesser fortfahren Tisch.

Die Aufgabe der Berechnung ist die Auswahl der richtigen Neigung des Entwässerungssystems. Zur Vereinfachung der Aufgabenstellung kann ein metrisches Schema zugrunde gelegt werden, das einem konkreten Gebäude zugeordnet wird. Wir weisen die Durchmesser der Abzweigungen ohne Berechnung zu, für Abflüsse von der Toilette - 10 cm, von anderen Geräten - 5 cm.

Die höchste Durchflussrate eines 100-mm-Steigrohrs beträgt 3,2 l / s, für Rohre mit einem Durchmesser von 50 mm - 0,8 l / s. Q (Durchfluss) wird aus der entsprechenden Tabelle ermittelt und für unser Beispiel beträgt dieser Wert 15,6 l-h. Wenn die berechnete Durchflussmenge höher ist, reicht es aus, das Auslassrohr zu vergrößern, beispielsweise auf 110 mm, oder einen anderen Anschlusswinkel mit dem Steigrohr eines bestimmten internen Abzweigs zur Sanitärarmatur zu wählen.

Die Berechnung der horizontalen Äste im Hofteil umfasst die Auswahl der Größen und geodätischen Neigungswinkel, bei denen die Geschwindigkeit nicht weniger als selbstreinigend ist. Beispiel: Bei Produkten von 10 cm gilt ein Wert von 0,7 m/s. In diesem Fall sollte der Wert für H / d mindestens 0,3 betragen. Der Wert wird auf der Grundlage von 1 Laufmeter des Außenrohrs des Abflusses berücksichtigt. Die Berechnungsformeln berücksichtigen auch den Koeffizienten K-0,5, wenn die Rohrleitung aus Polymermaterialien besteht, K-0,6 für Entwässerungssysteme von anderen Basen

Um einen Schwerkraftfluss zu erreichen, ist es wichtig, die Eigenschaften des Rohrmaterials zu berücksichtigen

Basierend auf den Ergebnissen der Berechnungen sollte eine Zahl bestimmt werden, die den maximalen und minimalen Neigungswinkel der Leitung im Kontrollbrunnen bestimmt. Am Anfang des Systems darf der Indikator nicht kleiner sein als die Indikatormarke im Kollektor.

Bei der Verlegung eines Entwässerungssystems auf der Straße ist es wichtig, die Gefriertiefe zu berücksichtigen. Je nach Region kann dieser Wert zwischen 0,3 und 0,7 Meter tief liegen

Wenn die Autobahn an einem Ort mit erhöhtem Verkehrsfluss verlegt wird, ist es wichtig, dass das System einen Platz zum Anbringen eines Schutzes gegen Zerstörung durch die Räder von Autos bereitstellt. Wenn ein solches Gerät bereitgestellt wird, wird sein Standort ebenfalls durch die Formeln berechnet.

Nehmen wir als Beispiel die Berechnung der Neigung einer üblichen Version eines 110-mm-Rohrs, das für ein externes Abwassersystem verwendet wird, dann beträgt es gemäß den Normen 0,02 m pro 1 Meter Hauptleitung. Der von SNiP angegebene Gesamtwinkel für ein Rohr von 10 m ist wie folgt: 10 * 0,02 \u003d 0,2 m oder 20 cm Dies ist der Unterschied zwischen Anfang und Ende des gesamten Systems.

Sie können den Füllstand des Rohres auch selbst berechnen.

Dies wird die Formel verwenden:

• K ≤ V√ y;
• K - der optimale Wert (0,5-0,6);
• V – Geschwindigkeit (mindestens 0,7 m/s);
• √ y ist die Quadratwurzel der Rohrfüllung;
• 0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 - die Rechnung ist richtig.

Im Beispiel zeigte die Überprüfungsformel, dass die Geschwindigkeit richtig gewählt wurde. Wenn Sie den minimal möglichen Wert erhöhen, bricht die Gleichung zusammen.

Mit dem errechneten und optimalen Füllstand

Auch in Kunststoff, Asbestzement oder Abwasserrohr aus Gusseisen der Füllstand muss berechnet werden. Dieses Konzept legt fest, wie hoch die Strömungsgeschwindigkeit im Rohr sein sollte, damit es nicht verstopft. Die Steigung hängt natürlich auch von der Fülle ab. Sie können die geschätzte Fülle mit der Formel berechnen:

Y=H/D, wobei

• H ist der Wasserstand im Rohr;
• D ist sein Durchmesser.

Die minimal zulässige SNiP 2.04.01-85-Belegung beträgt laut SNiP Y = 0,3 und die maximale Y = 1, aber in diesem Fall ist das Abwasserrohr voll und daher gibt es keine Neigung, die Sie benötigen 50-60% zu wählen. In der Praxis liegt die geschätzte Belegung im Bereich: 0,3 < Y < 0,6. Dieser Koeffizient wird oft mit 0,5 oder 0,6 angenommen und gilt als optimal. Viel hängt vom Material des Rohres ab (Gusseisen und Asbest füllen sich aufgrund der hohen Rauheit der Innenwände schneller).

Hydraulische Berechnung für Füllmenge und Böschungswinkel

Ihr Ziel ist es, die maximal zulässige Geschwindigkeit für das Kanalgerät zu berechnen. Laut SNiP muss die Flüssigkeitsgeschwindigkeit mindestens 0,7 m / s betragen, damit der Abfall schnell an den Wänden vorbeilaufen kann, ohne zu kleben.

Nehmen wir H = 60 mm und den Rohrdurchmesser D = 110 mm, das Material ist Kunststoff.

Daher sieht die korrekte Berechnung wie folgt aus:

60 / 110 \u003d 0,55 \u003d Y ist der Grad der berechneten Fülle;

Als nächstes verwenden wir die Formel:

K ≤ V√y, wobei:

• K - der optimale Füllgrad (0,5 für Kunststoff- und Glasrohre oder 0,6 für Gusseisen-, Asbestzement- oder Keramikrohre);
• V ist die Geschwindigkeit des Fluids (wir nehmen ein Minimum von 0,7 m/s an);
• √Y ist die Quadratwurzel der berechneten Rohrbelegung.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 - die Rechnung ist richtig.

Die letzte Formel ist ein Test. Die erste Ziffer ist der Koeffizient der optimalen Fülle, die zweite nach dem Gleichheitszeichen die Geschwindigkeit der Abflüsse, die dritte das Quadrat des Füllgrades. Die Formel hat uns gezeigt, dass wir die Geschwindigkeit richtig gewählt haben, also die minimal mögliche. Gleichzeitig können wir die Geschwindigkeit nicht erhöhen, da die Ungleichheit verletzt wird.

Der Winkel kann auch in Grad ausgedrückt werden, aber dann wird es für Sie schwieriger, bei der Installation des Außen- oder Innenrohrs auf geometrische Werte umzuschalten. Diese Messung bietet eine höhere Genauigkeit.

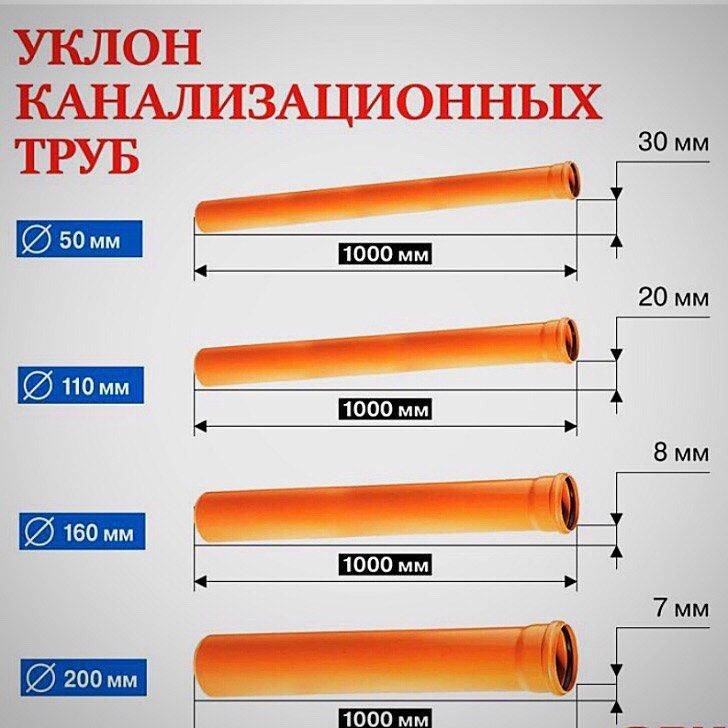

Gefälle von Abwasserrohren schematisch

Auf die gleiche Weise lässt sich das Gefälle der äußeren Grundleitung leicht bestimmen. In den meisten Fällen hat die Außenkommunikation große Durchmesser.

Daher wird pro Meter eine größere Neigung verwendet. Gleichzeitig gibt es immer noch eine gewisse hydraulische Abweichung, die es Ihnen ermöglicht, die Neigung etwas weniger als optimal zu machen.

Lassen Sie mich zusammenfassen, sagen wir, dass Sie gemäß SNiP 2.04.01-85 Abschnitt 18.2 (die Norm bei der Installation von Wasserabflusssystemen) beim Anordnen der Ecke der Abwasserrohre eines Privathauses die folgenden Regeln einhalten müssen:

1. Für einen laufenden Meter für ein Rohr mit einem Durchmesser von bis zu 50 mm müssen 3 cm Gefälle zugewiesen werden. Gleichzeitig benötigen Rohrleitungen mit einem Durchmesser von 110 mm 2 cm.
2. Der maximal zulässige Wert, sowohl für interne als auch für externe Druckkanäle, ist die Gesamtneigung der Rohrleitung von der Basis bis zum Ende von 15 cm;
3. Die SNiP-Normen erfordern die obligatorische Berücksichtigung des Gefriergrades des Bodens für die Installation eines externen Abwassersystems.
4. Um die Richtigkeit der ausgewählten Winkel zu bestimmen, müssen Spezialisten konsultiert und die ausgewählten Daten anhand der obigen Formeln überprüft werden.
5. Bei der Installation von Abwasser im Badezimmer können Sie den Füllfaktor bzw. die Neigung des Rohrs so gering wie möglich halten. Tatsache ist, dass Wasser hauptsächlich ohne Schleifpartikel aus diesem Raum kommt;
6. Bevor Sie beginnen, müssen Sie einen Plan erstellen.

Um den gewünschten Winkel während der Installation beizubehalten, wird empfohlen, im Voraus einen Graben unter einem Hang zu graben und das Garn daran entlang zu ziehen. Das Gleiche gilt für das Geschlecht.

Installation der internen Kanalisation

Bei der Verlegung des internen Abwasserentsorgungssystems muss die erforderliche Neigung eingehalten werden, um ein Durchhängen und Biegen der Elemente in den Abschnitten des Abwassersystems zu vermeiden. Bei der Installation des Systems muss berücksichtigt werden, dass in jedem Abschnitt, je nach Zweck und Abschnitt der Rohrleitung, ein anderer Neigungswinkel eingehalten werden muss. Zur Verdeutlichung empfehlen wir Ihnen, sich mit der Tabelle der Neigungen von Elementen aus verschiedenen Entwässerungspunkten vertraut zu machen.

Wie kann man den notwendigen Steigungen standhalten? Schlagen Sie die Wasserwaage mit einem Spezialwerkzeug (Wasser, Laserwasserwaage oder Wasserwaage) zurück, und zeichnen Sie anschließend ein Verlegemuster an die Wand, dessen Linien verwendet werden sollten, um in jedem Abschnitt des Systems einen Blitz zu erzeugen. Wenn es unmöglich oder unpraktisch ist, die Wände einzugraben, verwenden Sie spezielle Wandhalter, um die Elemente zu befestigen.

Einstellen des Gefälles beim Verlegen eines Abwasserrohres

Der direkten Installation des Abwassersystems geht die richtige Auswahl der Armaturen und Rohre mit dem gewünschten Durchmesser voraus. Dabei ist Folgendes zu berücksichtigen:

• Sanitärpunkte werden mit Düsen an die Kanalisation angeschlossen, deren Durchmesser dem Rohrdurchmesser entsprechen muss.
• Um den Durchmesser zu berechnen, sollten Sie die in dieser Bewertung angegebenen Daten verwenden. Genauere Informationen erhalten Sie von SNiP - 2.04.01-85.

Da sich das interne Kanalnetz hauptsächlich entlang der Wände befindet, kann eine zuvor auf die Wände gezeichnete Projektion verwendet werden, um das gewünschte Gefälle während der Installation einzustellen.Gleichzeitig werden an den Referenzpunkten entlang einer bestimmten Linie Halterungen (Klemmen) installiert, die die Installation weiter vereinfachen und die Rohre in Arbeitsposition halten.

Schema der Abwasserrohre

Um die optimale Abwasserstraße im Freien festzulegen, wird in einem Graben, der unter einem berechneten Gefälle ausgehoben wird, eine Sandmontageplatte erstellt. Nach kompletter Montage der Rohre auf sandigem Untergrund wird das Gesamtsystem zusätzlich nivelliert und ggf. an Ort und Stelle korrigiert (überschüssigen Sand hinzufügen oder entfernen).

Externe Kanalisation erfordert, wenn sie über dem Gefrierpunkt des Bodens liegt, eine zusätzliche Isolierung. Andernfalls kann Abwasser in den Rohren gefrieren, was zu deren Bruch und Ausfall des gesamten Systems führen wird. Der Grad des Einfrierens muss für eine bestimmte Region angegeben werden.

Abschließend sind einige Punkte zu beachten, die sich direkt oder indirekt auf das Thema der Einstellung der Neigung des Abwasserrohrs beziehen.So lohnt es sich, bei der Installation des Abwassersystems in den Räumlichkeiten des Hauses regelmäßig die Schrumpfung zu überprüfen Abflussrohre und ggf. Anpassung des Gefälleniveaus. Bei der Installation eines versteckten Abwassersystems ist es vor der endgültigen Installation erforderlich, die Dichtheit der Anschlüsse sorgfältig zu überprüfen und das Vorhandensein von Inspektionsklappen vorzusehen.

Individuelle Steigungsberechnung

Die Verlegung von Kanalrohren zum Selbermachen in einem Privathaus erfolgt gemäß den in SNiP aufgeführten Standards. Sie können die Parameter für die Anordnung von Abwasser- und Wasserversorgungsnetzen jedoch selbst berechnen. Verwenden Sie dazu die folgende Formel:

V√H/D ≥ K, wobei:

• K - ein spezieller Koeffizient, der die Eigenschaften des Materials berücksichtigt, das bei der Herstellung des Rohrs verwendet wurde;
• V ist die Durchgangsrate des Abwassers;
• H ist die Füllkapazität des Rohres (Fließhöhe);
• D - Abschnitt (Durchmesser) des Rohrs.

Die Neigung der Abwasserrohre kann unabhängig berechnet werden

Erläuterungen:

• Koeffizient K für Rohre aus glatten Materialien (Polymer oder Glas) sollte gleich 0,5 sein, für eine Metallrohrleitung - 0,6;
• Anzeige V (Durchflussrate) - für jede Rohrleitung beträgt 0,7-1,0 m / s;
• H / D-Verhältnis - gibt die Füllung des Rohrs an und sollte einen Wert von 0,3 bis 0,6 haben.

Interne und externe Kanalisation

Bei der Verlegung von Abwasser- und Wasserversorgungsnetzen in einem Privathaus sollten einige Merkmale berücksichtigt werden, die durch die Lage ihrer einzelnen Abschnitte bestimmt werden.

Interne Systeme

Beim Verlegen von Rohren Abwasserkanäle in einem Privathaus werden hauptsächlich in ihren zwei Durchmessern - 50 mm und 110 mm - verwendet. Der erste für die Entwässerung, der zweite für die Toilette. Kanalrohrverlegung sollte in Übereinstimmung mit dem Folgenden durchgeführt werden Empfehlungen:

• Das Drehen der Rohrleitung (wenn sie horizontal ist) sollte nicht in einem Winkel von 90 Grad erfolgen. Um die Richtung zu ändern, ist es besser, Biegungen in einem Winkel von 45 Grad zu installieren. Dies erleichtert den Durchgang des Hauptstroms erheblich und verringert die Wahrscheinlichkeit der Ansammlung von Feststoffpartikeln.
• an den Drehpunkten der Anlage sollten Armaturen zur Revision und einfachen Reinigung bzw. Demontage bei Verstopfung eingebaut werden;
• in kurzen Einzelabschnitten ist es zulässig, die Steigung über die empfohlene Geschwindigkeit hinaus zu erhöhen. Ein solcher kurzer Abwasserabzweig kann ein Rohr sein, das die Toilette mit dem Steigrohr verbindet;
• Auf jedem einzelnen Abschnitt muss die Neigung der Rohrleitung gleichmäßig sein, ohne scharfe Gefälle, da ihre Anwesenheit eine Bedingung für das Auftreten von Wasserschlägen schaffen kann, deren Folgen die Reparatur oder Demontage eines bereits in Betrieb befindlichen Systems sein werden.

Externe (Outdoor-)Systeme

Die ordnungsgemäße Verlegung und Installation von Abwasserrohren ist nicht nur innerhalb, sondern auch außerhalb eines Privathauses vom Austrittspunkt des internen Abwasserkanals bis zur Klärgrube erforderlich.

Daher sollten Sie auf folgende Punkte achten:

• Die Verlegung von Kanalnetzen erfolgt in Gräben mit einer Tiefe von 0,5 bis 0,7 Metern. Die Eindringtiefe hängt von den Eigenschaften des Bodens ab und wird den jeweiligen Bedingungen angepasst;
• bei der Herstellung von Gräben sollte an deren Sohle Sand verwendet werden, um durch die Verfüllung das richtige Gefälle herstellen zu können;
• Die vorberechnete Neigung (pro Laufmeter) sollte mit einer Richtlinie aus einer Schnur hervorgehoben werden, die zwischen den eingetriebenen Stiften gespannt ist. Dadurch werden unnötige Senkungen oder Erhöhungen des Kanalsystems in bestimmten Bereichen vermieden;
• Nach dem Verlegen der Rohre auf der Grabensohle nochmals das richtige Gefälle prüfen und ggf. mit einem Sandkissen korrigieren.

Regenwasserkanal

Das gleiche neigungsfordernde System und sein Vorhandensein sind unverzichtbar, um die Bildung von Wasseransammlungen auf der Bodenoberfläche während des Niederschlags zu verhindern.

Verlegung des Regenwasserkanals

Bei der Anordnung eines Sturmabflusses werden die gleichen Parameter wie beim Hauptkanal berücksichtigt - der Durchmesser des Rohrs und das Material, aus dem es besteht. Steigungsdurchschnitt:

• für Rohre mit einem Durchmesser von 150 mm - der Indikator variiert von 0,007 bis 0,008;
• bei 200 mm Abschnitt - 0,005 bis 0,007.

Auf privaten Höfen kann man mit offenen Gullys auskommen.

Aber auch bei einem solchen Wasserablaufsystem muss das Gefälle vorhanden sein:

• für Entwässerungsgräben - 0,003;
• für Schalen aus Beton (halbkreisförmig oder rechteckig) - 0,005.

Welche Neigung sollte das Abwasserrohr beim Verlegen von Abwasserrohren haben?

Planen Regenwasserkanalgeräte für ein Privathaus

Für den normalen Betrieb des Abwasserkanals muss die Neigung den empfohlenen Standards für SNiP entsprechen oder nach einer speziellen Formel berechnet werden.

Wenn Sie sich an bewährte und betriebsbereite Standards halten, müssen Kanalisations- und Wasserversorgungssysteme viele Jahre lang weder repariert noch demontiert werden.
