Anordnung einer Abwasserpumpstation: Wie kann das sichere Pumpen von Abwasser gewährleistet werden?

Auswahlkriterien

Auf dem Markt für Pumpanlagen wird eine Vielzahl von Haushaltsstationen angeboten, die sich in ihren technischen Eigenschaften unterscheiden.

Es ist wichtig, auf Folgendes zu achten:

• Leistung - es gibt Modelle von 500 bis 2000 W;
• die Produktivität hängt von der Leistung ab - je höher sie ist, desto mehr Wasser kann die Station pro Zeiteinheit abpumpen; für ein Privathaus müssen Sie ein Gerät mit einer Kapazität von etwa 2000 l / h kaufen;
• das Volumen des Akkumulators - kann 15 bis 60 Liter betragen; Je größer die Kapazität, desto seltener schaltet sich die Pumpe ein.
• das Vorhandensein eines Schutzes gegen Trockenlauf und Überhitzung - solche Funktionen schützen manchmal Geräte vor Verbrennung;
• materialien für die Herstellung des Körpers und der Innenteile - Gusseisen, Stahl oder Kunststoff; Bei teureren Modellen sind Körper und Laufrad aus Stahl.

Wenn es notwendig ist, das Gerät in der Nähe von Wohnräumen zu platzieren, da es keine anderen Möglichkeiten gibt, empfiehlt es sich, ein Gusseisengehäuse zu wählen – es dämpft den Schall besser als ein Edelstahlgehäuse, obwohl Stahlprodukte äußerlich attraktiver aussehen . Im Inneren ist das Gusseisen mit einer Schutzschicht gegen Korrosion überzogen. Das Material ist weniger Vibrationen ausgesetzt und hält daher länger als Technoplastik. Außerdem hat er keine Angst vor mechanischen Beschädigungen.

Typen und Kategorien

Abwasserstationen werden nach mehreren Kriterien klassifiziert.

Art der Installation

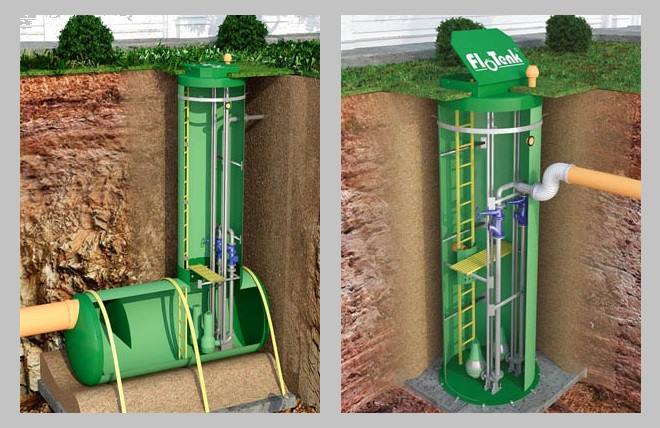

KNS kann haben vertikale und horizontale Ausführung. Letztere sind oft mit einer selbstansaugenden Pumpe ausgestattet, die kontaminierte Massen zwangsweise in das KNS-Gehäuse pumpt und nach der Reinigung entfernt. Manchmal kann ein Vorratsbehälter ein zusätzliches horizontales Fach am Boden haben. Diese Konstruktion trägt zur gleichmäßigen Verteilung des Schlicks bei Ablagerungen auf der Unterseite Tank und erhöht die Füllzeit.

Dadurch müssen Sie den Tank seltener reinigen, was erheblich Zeit und Geld spart.

Ort

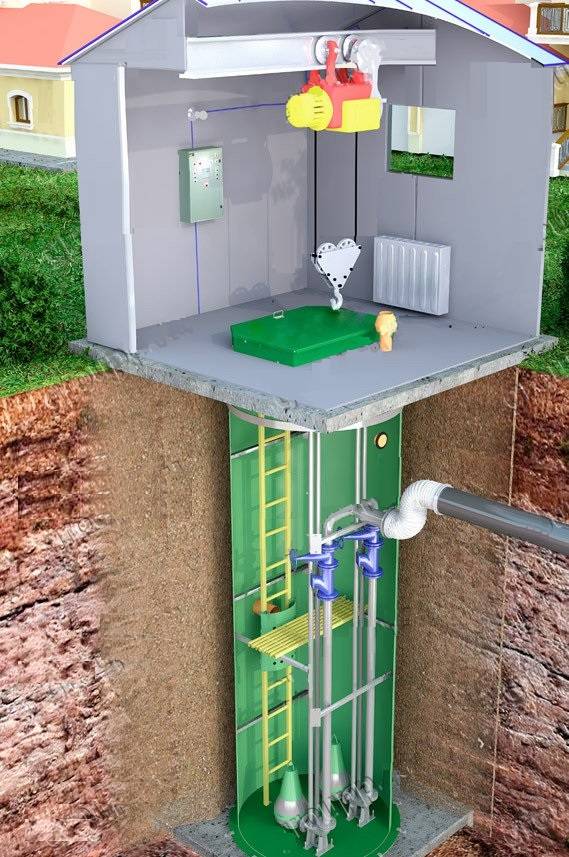

Entsprechend ihrer Lage relativ zur Erdoberfläche können SPS vergraben, teilweise vergraben sein und eine Erdlage haben. Bodenstationen sind Mini-Sets, die sich in Küchen, Bädern und Toiletten befinden.Eingegrabene Modelle sind traditionelle Modelle mit einem in den Boden eingegrabenen Lagertank, und bei teilweise eingegrabenen Tanks befindet sich ein mit Sensoren, einer Pumpe und Ventilen ausgestatteter Tank im Boden entlang des Halses. Automatisches Überwachungs- und Kontrollsystem während an die Oberfläche gebracht.

Geräteverwaltung

KNS sind mit manueller, ferngesteuerter und automatischer Steuerung ausgestattet.

• Bei der manuellen Methode wird das Einschalten der modularen Ausrüstung manuell von den Mitarbeitern der Stationen durchgeführt, die den Abwasserstand im Tank selbstständig überprüfen.
• Bei der Fernsteuerung werden Daten über den Zustand des Systems und die Höhe des Flüssigkeitsspiegels an das Bedienfeld gesendet. Die Steuerung der Funkstation ist sehr bequem: Das Gerät erfordert keine ständige Anwesenheit einer Person und meldet im Falle einer Störung umgehend.
• Das automatische Steuersystem ist das gebräuchlichste und besteht darin, die Station mit Relais und Sensoren zu steuern, die sich sowohl am Stationskörper als auch in der Nähe des Schildes befinden können.

Die Natur des Abwassers

Abwasser wird in häusliches, industrielles, Sturm- und Sedimentabwasser unterteilt.

• Für Industrieabfälle müssen Tanks und Pumpen aus Materialien mit erhöhter Beständigkeit gegen chemisch aggressive Stoffe und hohe Temperaturen hergestellt werden.
• Stationen zum Ableiten von Regenwasser in die Kanalisation sind mit zusätzlichen Systemen zum Reinigen von Sand und mechanischen Ablagerungen ausgestattet, die Regenströme mitbringen können.
• SPS für sedimentäres Abwasser wird in Kläranlagen eingesetzt und ist mit speziellen Geräten ausgestattet, die sedimentäre Ablagerungen verarbeiten.

Art der Pumpausrüstung

Auf der Abwasserpumpstation sind drei Arten von Pumpen installiert.

Tauchpumpen mit Druckfunktion erfordern ein vollständiges Eintauchen in Wasser. Die Geräte haben ein geschlossenes Gehäuse, das aus hochfesten, korrosionsbeständigen Materialien besteht. Stuhlpumpen sind effizient und recht einfach zu bedienen, sie müssen nicht zusätzlich befestigt oder mit einer Plattform für sie ausgestattet werden. Das Gerät kann bei niedrigen Temperaturen arbeiten, und die Kühlung seines Motors erfolgt auf natürliche Weise durch die umgebende Flüssigkeit.

Hydraulikpumpe in einem Zwangskanalsystem

Um die richtige Pumpe auszuwählen, müssen Sie alle Modifikationen verstehen und viele Faktoren berücksichtigen.

Meistens ist die Kanalisation so ausgelegt, dass sich die Abflüsse darin durch die Schwerkraft bewegen. Aber nicht immer befindet sich unter der Abwasserleitung und allen Sanitärinstallationen im Haus eine lokale Klärgrube oder ein Eingang zu einem zentralen Abwassersystem.

Abwasser kann nicht von alleine nach oben steigen, es muss mit einer Pumpe „gezwungen“ werden.

Pumpenanlagen werden installiert, wenn aufgrund des Reliefs oder anderer Gegebenheiten des örtlichen Gebiets externe Abwasserleitungen nicht mit dem gewünschten Gefälle verlegt werden können.

Möglich ist dies auch bei der Fertigstellung oder Sanierung des Gebäudes. Die Konfiguration der internen Rohrleitungen und die Menge der Abwässer ändern sich, letztere können nicht mehr alleine aus dem Wohngebäude entfernt werden.

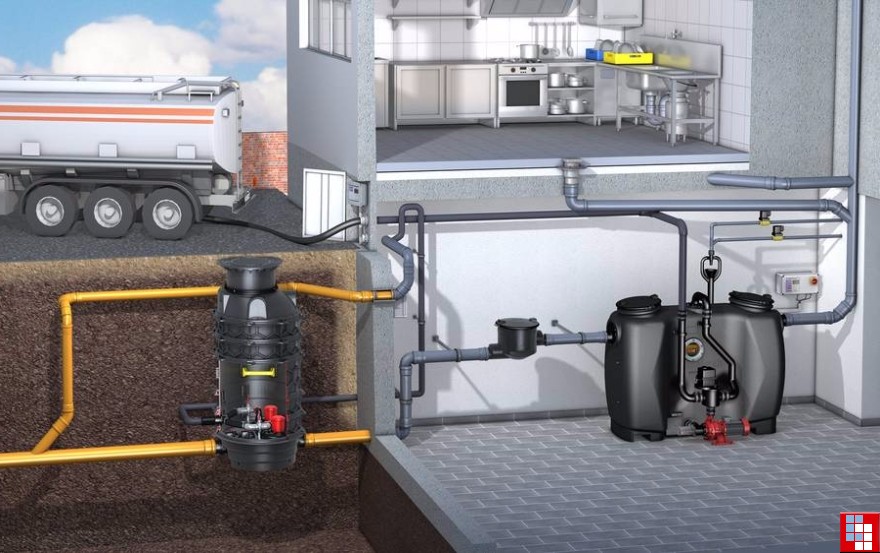

Die beliebteste Version der Kanalisation mit Zwangspumpen von Abwasser sieht einen Zwischenspeicher im Keller des Ferienhauses vor. Wenn es bis zum Rand gefüllt ist, schaltet sich die Pumpe ein und pumpt die Flüssigkeit zur weiteren Reinigung oder Entfernung auf die Straße.

Sie können aber auch eine kompakte Pumpeinheit installieren, die sich nur einschaltet, wenn die Abflüsse entleert sind.Wenn es jedoch kaputt geht, bleibt das Haus tatsächlich ohne Kanalisation.

Die Aufgabe der Zwangsabwasserpumpe besteht darin, häusliches Abwasser abzupumpen und deren Bewegung zum Straßensammler anzuregen, der sich über der Speicher- oder Kläranlage befindet (+)

Im Vergleich zu einem Schwerkraftsystem bietet der Einsatz von Druckpumpen eine Reihe von Vorteilen:

1. Einfache Wartung. Die Reinigungshäufigkeit von Rohrleitungen wird reduziert, da die intensive Bewegung des Abwassers zu deren Selbstreinigung beiträgt.
2. Variabilität des Gerätestandorts. Sanitär- und Haushaltsgeräte mit Kanalanschluss können bereits überall platziert werden, ohne dass die Notwendigkeit berücksichtigt wird, ein Gefälle zum Auslass des Kanals und dann zum Antrieb oder zur Klärgrube zu bilden.

Gemäß den technischen Vorschriften (SNiP-Nummer 2.04.03-85) wird der kleinste Durchmesser der Rohre der externen Hauptleitung des Druckkanalnetzes mit 150 mm angenommen, wenn ein kombinierter Abfluss angeordnet ist.

Dies sind Netze, die Sturmabläufe zusammen mit schwarzen und grauen Haushaltsabläufen transportieren. Haushaltsschwerkraftsysteme werden aus Rohren ähnlicher Größe angeordnet.

Wenn fäkale Abwässer getrennt abgeleitet werden, wird angenommen, dass der Durchmesser der Rohrleitung auf 0,7 ihrer maximalen Höhe gefüllt ist. Dieser Abstand ist notwendig für die Belüftung und die Möglichkeit, unangenehme und explosive Gase abzuführen.

Bei der Auswahl einer Pumpe muss die Größe der Abwasserleitung berücksichtigt werden, um das Aggregat für die anstehende Belastung genau auszuwählen.

Ein erzwungenes System ist volatil und kostet mehr Geld als ein Schwerkraftsystem.Wenn die Familie klein ist, wird der Antrieb nicht sofort gefüllt, die Abwasserpumpe reicht aus, um von Zeit zu Zeit eingeschaltet zu werden.

Bei großen Abwassermengen müssen Pumpanlagen jedoch fast ständig in Betrieb sein. In diesem Fall kann ein Stromausfall ernsthafte Probleme verursachen.

Die meisten Kosten für Abwasserpumpe schafft es, sich durch die Verwendung billigerer und dünnerer Rohre zu wehren und die Kosten für deren Installation zu senken. Aber nach der Installation müssen diese Geräte ständig gewartet werden, was etwas Geld kostet.

Wird dem Stromkreis bei Stromausfall eine unterbrechungsfreie Stromversorgung hinzugefügt, ist der Nutzen gleich null.

Für die Installation eines Zwangsabwassersystems eines kleinen Privathauses oder einer Hütte, das eine Mischung aus schwarzen und grauen Abflüssen entwässert, ist eine Fäkalienpumpe geeignet. Es wird das Pumpen von Mischwasser bewältigen

Wenn es möglich ist, mit einer Freispiegelkanaloption auszukommen, lohnt es sich, dies zu tun. Ein Drucksystem mit Abwasserpumpe für zähflüssige und verunreinigte Flüssigkeiten sollte nur als letzte Möglichkeit gewählt werden

Und besonderes Augenmerk sollte auf kompetent bezahlt werden Wahl der Pumpausrüstung

Allgemeine Information

Aufmerksamkeit! Im Winter können stehende Abflüsse in Rohren zu Eisstaus führen. Wenn im Abwasser große Einschlüsse vorhanden sind, können sie durch die geringe Wassergeschwindigkeit nicht bewegt werden, was zu ihrer Ansammlung in den Rohren und zur Bildung von Pfropfen führt

Besonders anfällig dafür sind Abschnitte mit Windungen oder mit Durchmesseränderungen der Rohre. Wenn das Gelände Nuancen aufweist, ist es schwierig, die Pipeline gerade zu verlegen, Sie müssen um Gebäude herumgehen usw.

Wenn im Abwasser große Einschlüsse vorhanden sind, können sie durch die geringe Wassergeschwindigkeit nicht bewegt werden, was zu ihrer Ansammlung in den Rohren und zur Bildung von Pfropfen führt. Besonders anfällig dafür sind Abschnitte mit Windungen oder mit Durchmesseränderungen der Rohre. Wenn das Gelände Nuancen aufweist, ist es schwierig, die Pipeline gerade zu verlegen, Sie müssen um Gebäude herumgehen usw.

Funktionsprinzip

Pumpstationen für Abwasser können häuslich oder industriell sein. Geräte für Industrieanlagen werden durch komplexe technische Ausrüstung dargestellt, es wird nicht empfohlen, sie in einem Landhaus zu installieren. Die Abwassermengen in einem Privathaus sind für die Leistungsfähigkeit dieses Stationstyps sehr gering.

Für ein Landhaus sind Geräte mittlerer Komplexität geeignet. Die Geräte sind klein. Bei der Installation muss die Abfallart berücksichtigt werden. In der häuslichen Kanalisation gibt es Abflüsse von der Toilette, zu denen große Gegenstände gehören, Haushaltsabflüsse aus der Küche, Wasser nach dem Waschen in einer Schreibmaschine.

BEI Funktionsprinzip es gibt solche mechanismen: von der installation gelangen die abflüsse in den speichertank. Wenn die Abflüsse den Höchststand erreichen, wird die Pumpe aktiviert, um die Abflüsse in die Rohre des Abwassersystems umzuleiten. Die Station verfügt über einen automatischen Betriebsmodus, sodass Sie den Prozess nicht ständig überwachen müssen.

Die Rohrleitung ist mit einer Umkehrung ausgestattet Ventil. Es schützt das System vor dem Eindringen von Flüssigkeit in die entgegengesetzte Richtung. Schmutzpartikel sammeln sich im Abfallkorb an. Bei der routinemäßigen Reinigung und Wartung ist es regelmäßig erforderlich, Ablagerungen davon zu entfernen.

Die Station verfügt über Betriebsarten

Aus ihnen:

1. Im Normalmodus, wenn die Abwässer das Standardvolumen nicht überschreiten, arbeitet eine Pumpanlage.

2.Peak-Modus, wenn alle Bewohner gleichzeitig Wasser verbrauchen. Dann werden alle im Speicher installierten Pumpen aktiviert.

3. Im Notbetrieb, wenn viel Flüssigkeit zugeführt wird oder wenn zwei Pumpen ausfallen, wird ein Signal empfangen, dass die Station die Lasten nicht bewältigen kann.

Pumpstationseinheiten

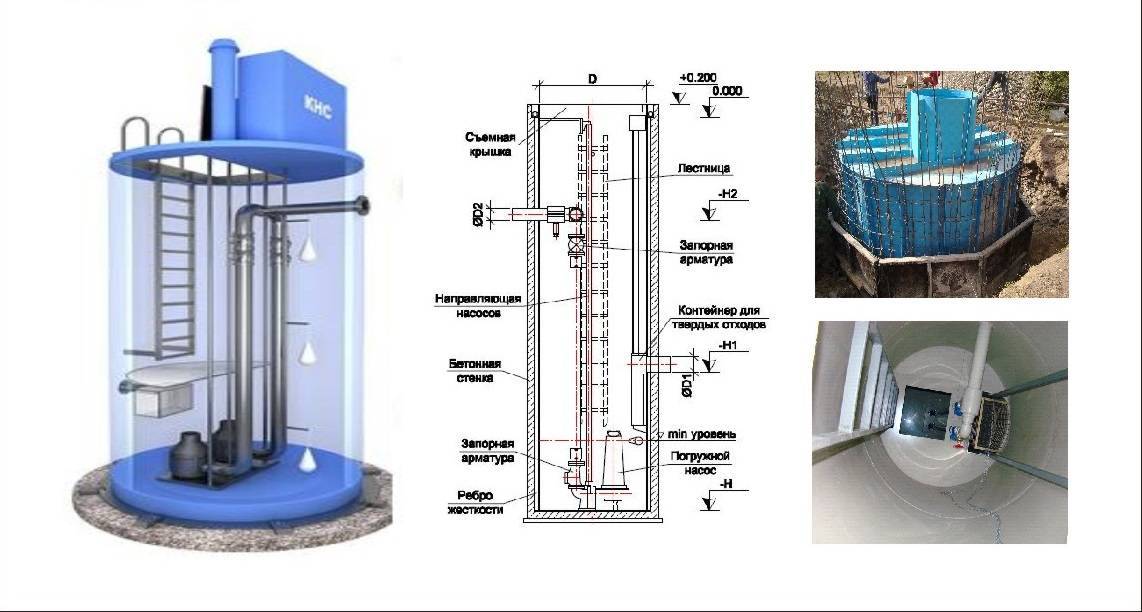

Die Pumpstation hat bestimmte Knoten. Dazu gehören die folgenden Elemente:

1. Pumpe oder Aggregate dieser Art.

2. Lagertank.

Die Pumpausrüstung kann hinter der Toilette oder in der Nähe des Ausgangs des Raums platziert werden. Kompakte Modelle haben ein schönes Körperdesign und verderben nicht das Innere des Badezimmers. Der Sammelbehälter kann auch klein dimensioniert sein, oder umgekehrt ein Haus mit mehreren Stockwerken bedienen.

Installationsanleitung für KNS

Die Installation von Haushaltsabwasserpumpstationen wird aufgrund der hohen Anforderungen an die Arbeitsgenauigkeit und die Einhaltung der Handlungsreihenfolge ausschließlich von qualifizierten Fachkräften durchgeführt. Ein Verstoß gegen die Regeln kann zu Schäden am Tank oder den dafür geeigneten Rohren führen. Als Nächstes betrachten wir Schritt-für-Schritt-Anleitungen zur Installation von KNS für Personen, die möchten mach es selbst.

Der erste Schritt besteht darin, den Standort des SPS auszuwählen. SNiPs erfordern, dass ein Tank mindestens 20 Meter von den Wänden eines Wohngebäudes entfernt eingegraben wird. Wenn es die geodätischen Gegebenheiten zulassen, empfiehlt es sich, den Standort höher zu wählen, damit sich nicht viel Grundwasser unter der Station ansammelt.

KNS sollte nicht an der Vorderseite des Hauses, in der Nähe von Kinderspielplätzen und in der Nähe von Picknickplätzen installiert werden

Die zweite Sache ist, ein Loch zu graben, wobei der Durchmesser des Behälters und der Platz für die Bequemlichkeit berücksichtigt werden Installationsarbeit. Wenn der Boden mit einem Bagger entfernt wird, müssen die Arbeiten 20-30 cm über der Entwurfsebene eingestellt werden.Außerdem ist es notwendig, die Erde manuell mit einer Schaufel zu extrahieren, um die Unversehrtheit des Bodens zu erhalten.

Wenn Sie ein Loch für einen Abwassertank graben, müssen Sie es nicht riesig machen. Es reicht aus, einen Durchmesser von 1,5 bis 2 Metern zu haben, der größer ist als die Größe des Behälters selbst

Der dritte Schritt besteht darin, die Art des Fundaments für die Installation der SPS und deren Installation auszuwählen. Dazu wird nach dem Graben eines Lochs eine Bewertung des Wassergehalts des Bodens durchgeführt. Wenn der Boden trocken ist, kann eine Schalung hergestellt und mit einer 30-Zentimeter-Schicht Beton gegossen werden. Und wenn ständig Grundwasser in die Grube eindringt, dann ist für das Fundament nur eine fertige Stahlbetonplatte mit einer Dicke von mindestens 30 cm geeignet.

Der Betonsockel muss streng horizontal sein, daher müssen Sie sich beim Verlegen der fertigen Betonplatte im Voraus darum kümmern.

SPS-Tanks haben eine Schürze oder Pfoten zur Befestigung am Fundament. Als Befestigungsmittel dienen Ankerbolzen, beim Betonieren auf dem Boden können aber auch Metallstangen in die Mischung eingebettet werden, auf denen dann die Containerhalterung montiert werden kann.

Sparen Sie nicht an der Größe der Ankerbolzen. Ihre optimale Länge beträgt 200 mm und ihr Durchmesser 20 mm. Und Metallstangen müssen vor dem Verlegen in flüssigem Beton mit einem Haken oder dem Buchstaben G gebogen werden

Der vierte Schritt besteht darin, den SPS-Tank auf dem Fundament zu installieren, zu befestigen und an das Abflussrohr der internen Kanalisation des Hauses anzuschließen. Bei einer vertikalen Station und einer großen Menge Grundwasser ist es erforderlich, den Tank mit Beton zu beladen. Dazu wird der Behälter 20 cm über dem Niveau der ersten Versteifung der Station mit Beton umgossen.

Es ist zu beachten, dass der Tank nach dem Gießen des Betons nicht mehr gewechselt werden kann. Daher muss sein Volumen unter Berücksichtigung der Erweiterung des Hauses und der Zunahme der Einwohnerzahl berechnet werden

Im fünften Schritt wird die Station mit Feinerde gefüllt, deren maximale Körnung 32 mm beträgt. Jede Erdschicht sollte nicht mehr als 50 cm betragen.Nach dem Einfüllen des nächsten Bandes wird es zum Schrumpfen mit Wasser gefüllt und verdichtet.

Damit ist die externe Installation des KNS abgeschlossen. Nach der Befestigung im Boden werden Pumpen, Sensoren, Rückschlagventile und andere Hilfsgeräte in der Station installiert.

Aus Sicherheitsgründen wird empfohlen, die Luken von Abwassertanks mit Schlössern zu schließen, da sich Kinder während des Spiels darin verstecken und das Bewusstsein verlieren können

Es wäre nicht überflüssig, im Haus eine Alarmanlage für kritische Niveaus durchzuführen häuslichem Abwasser im Tank, der vor Störungen im Betrieb der Station warnt.

Regeln für die Installation von Kanalisationsinstallationen

Die Anforderungen können für jedes spezifische Modell variieren. Wir empfehlen daher dringend, vor Beginn der Arbeiten die Dokumentation sorgfältig zu lesen.

Eine kurze Liste von Empfehlungen sieht so aus:

• Wenn ein senkrechter Abschnitt der Druckleitung erforderlich ist, muss dieser direkt neben der Pumpe angeordnet werden. Andernfalls besteht Verstopfungsgefahr.
• Die Druckleitung muss starr mit einteiligen Anschlüssen ausgeführt werden. Zum Beispiel ein Polypropylenrohr PN10 mit einem Außendurchmesser von 32 oder 40 mm.
• Die horizontale Druckstrecke wird mit Gefälle zur Steigleitung ausgeführt.
• Alle im Gerät enthaltenen Abzweigleitungen müssen mit einem Gefälle von 3° zum Gerät verlegt werden.
• Vermeiden Sie die Verwendung von 90°-Bögen. Biegungen müssen glatt sein und mit 45°-Bögen ausgeführt werden.
• Wenn Sie mehrere Pumpen haben, sollte jede einen eigenen Eingang zum Steigrohr haben.
• Die Pumpe muss für Wartungsarbeiten zugänglich sein.

Dies sind die universellsten Anforderungen für die Installation solcher Geräte. Jedes einzelne Modell kann jedoch seine eigenen Installationsnuancen haben. Daher müssen Sie den Pass sorgfältig lesen und über alles nachdenken.

Wir warten auf Ihre Bestellungen!

Kotpumpe: Design, Typen, Zweck

Die Kotpumpe ist in einem korrosionsbeständigen Gehäuse gefertigt, ihr Hauptmerkmal ist der Einbau eines Mahlwerks auf der Antriebswelle. Es kann ein Messer oder eine Schneide sein. Abwasserpumpen mit einer Mühle, die mit 220 V betrieben wird, werden in Wohnungen, Privathäusern und Einrichtungen installiert, in denen die Gefahr einer Verstopfung der Rohrleitung besteht. Ihre Strömungskanäle haben einen großen Durchmesser und können Abwässer mit Fraktionen bis zu 10 cm aufnehmen.Start und Stopp der Ausrüstung werden durch Automatisierung gesteuert.

Das Funktionsprinzip der Kotpumpe mit Mahlwerk

Die Ausrüstung wird in der Nähe der Toilette installiert, nach dem Ablassen des Wassers gelangt es in die Lagerkammer. Ein spezieller Sensor erkennt den steigenden Luftdruck und sendet ein Signal an das Relais, das den Elektromotor startet. Gleichzeitig werden die Messer eingeschaltet, die den Müll zerkleinern. Die unter Druck stehende Flüssigkeit wird zum Auslassrohr geleitet und durch dieses zum Steigrohr transportiert. Nach dem Abpumpen erkennt der Sensor einen Druckabfall und schaltet das Motorrelais aus.

Kotpumpe mit Mühle

Arten von Pumpen

Mit einer solchen Pumpe ausgestattete Stationen sind kompakt, vielseitig, arbeiten geräuschlos und sind einfach zu warten. Die Einheiten werden unter Berücksichtigung der Bedingungen hergestellt, unter denen sie Abwasser pumpen müssen. Abwasserpumpen für den Haushalt werden in vier Gruppen eingeteilt:

1. Ein Gerät mit einer Mühle zum Pumpen von häuslichem Abwasser mit niedriger Temperatur. Das Gerät ist für Abflüsse mit großen Fraktionen, beispielsweise aus der Toilette, ausgelegt. Es wird in der Toilette im Untergeschoss installiert, wenn sich die Steigleitung weit entfernt befindet und das Gesamtniveau des Abwassersystems höher ist als das der hier platzierten Geräte. Wenn der Vorratsbehälter mit Abflüssen gefüllt ist, werden das Pumpen und der Betrieb der Messer eingeschaltet. Die Flüssigkeit wird zwangsweise zum allgemeinen System geleitet.
2. Eine Einheit ohne Messer, die für heiße Abflüsse aus einem Bad oder einer Sauna sowie einer Dusche und einer Waschmaschine ausgelegt ist. Geschätzte Wassertemperatur bis zu 90 Grad.
3. Pumpe ohne Schneidteile zum Pumpen von Abwasser aus einem Schwimmbad oder überfluteten Keller. Das Modell hat den günstigsten Preis.
4. Ausrüstung mit einer Mühle zum Transportieren von heißen Abflüssen. Eine universelle Einheit, die in einem Privathaus oder Bad verwendet werden kann, wenn eine Toilette vorhanden ist.

Installationsmethoden

1. Tauchmotorpumpe - installiert in einer Abwassergrube oder einem Tank, vollständig in Flüssigkeit eingetaucht. Die beliebteste Option für den Hausgebrauch.
2. Halbtaucher - Der Pumpteil der Einheit wird ins Wasser abgesenkt und der Motor bleibt an der Oberfläche. Dieses Modell kann zum Pumpen von Wasser bei hohen Temperaturen verwendet werden.
3. Außenbereich - Das Gerät wird in der Nähe des Abwasserbrunnens installiert, in den Ansaugschläuche abgesenkt werden. Solche Geräte können an den richtigen Ort verschoben werden.

Installation einer Tauchpumpe

Installation

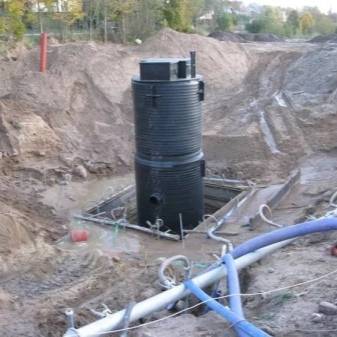

Die Installation der Abwasserpumpstation beginnt mit dem Ausheben einer Grube. Graben Sie mit den richtigen Werkzeugen und mindestens einem Helfer ein Loch für Tank kann es selbst tun. Die Berechnung der Tiefe erfolgt individuell und ist abhängig von der Einbauart und der Größe des Tanks. Die optimale Position des Tanks ist, wenn der Deckel des Tanks 80-100 cm aus dem Boden herausragt.

Am Boden der Grube wird ein Sandkissen gebildet und darauf ein Reservoir installiert. Nachdem der Tank installiert und nivelliert ist, beginnen sie mit dem Anschließen der Rohre und dem Verfüllen der Grube. Es ist notwendig, die Erde um den Tank herum sehr sorgfältig zu verdichten, indem jede Schicht der Reihe nach gestampft wird. Die Verfülldichte sollte 90 % der natürlichen Dichte des umgebenden Bodens betragen.

Nachdem der Tank fest sitzt, beginnt die Installation der Pumpen und die Einstellung der Schwimmer. Beispielsweise befinden sich die Schwimmer der ersten Ebene normalerweise in einem Abstand von 15-30 cm vom Boden des Tanks. Dies ist jedoch eine empfohlene Höhe und kann sich je nach vorgesehener Anzahl von Abflüssen und Tankgröße ändern. Der nächste Schwimmer wird anderthalb Meter höher als der vorherige installiert. Danach beginnen sie mit der Installation des Elektrokabels, führen die Erdung durch, rüsten die Belüftung aus und schließen die Stromversorgung an.

Nach Abschluss aller Arbeiten erfolgt ein Probelauf der Anlage mit sauberem Leitungswasser. Bei erfolgreichem Test können Sie mit dem Bau eines Schutzpavillons fortfahren und die Station mangels Baubedarfs sofort in Betrieb nehmen. Der Pavillon kann aus gebaut werden Metall oder Ziegel.

Wie die Station funktioniert

Der Betrieb der Abwasserpumpstation beginnt ab dem Moment, in dem das untere Fach mit Abwässern über einem vorbestimmten Niveau gefüllt ist.In diesem Fall startet die Station. Gleichzeitig werden Pumpen eingeschaltet, die Abfälle in einen Verteilertank pumpen, dann in die Rohrleitung und in den Abwasserkanal gelangen - dies ist das Funktionsprinzip jeder SPS.

Sehen Sie sich das Video an, wie es funktioniert:

Wenn zwei oder drei Personen im Haus leben und die Abfallmenge gering ist, reicht eine Pumpe aus. Bei steigender Lautstärke kann ein zweites Gerät angeschlossen werden. In diesem Fall geht die Station in den Maximallastmodus, was bei der Auslegung des Reinigungssystems berücksichtigt werden sollte. Die Möglichkeit, eine oder zwei Pumpen gleichzeitig zu verwenden, ermöglicht es, Energie zu sparen und die Lebensdauer der Station zu verlängern.

Wenn die SPS die Wassermenge nicht bewältigen kann, wird ein Signal an die Bedienerkonsole gesendet, das eine spezifische Entscheidung über die Wartung der SPS erfordert.

So berechnen Sie das Empfangsvolumen

Die Auslegung einer Abwasserpumpstation mit Tauchpumpen beinhaltet eine Reihe von Berechnungen und die Auswahl der Ausrüstung. Eine Saugvolumenberechnung muss durchgeführt werden, um einen korrekten Pumpenbetrieb sicherzustellen. Verwenden Sie dazu die Formeln des Herstellers. Natürlich ist es besser, wenn diese Arbeit von Fachleuten durchgeführt wird. Immerhin ein typisches Projekt Abwasserpumpwerk erfordert komplexe Berechnungen wie:

1. Wasserverbrauch
2. Erstellung eines Belegplans für den Tag
3. Wenn man die zulässige Menge an verwendeter Flüssigkeit kennt, erhält man das Abfallvolumen
4. Finden Sie die minimalen und durchschnittlichen Nebenflüsse
5. Bestimmen Sie den Druck

Und erst nach Abschluss der Berechnung des KNS können Sie unter Berücksichtigung des höchsten Zuflussvolumens und des Druckwerts mit der Auswahl des Pumpenmodells fortfahren.

Als nächstes wird ein Pumpen- und Rohrleitungsbetriebsplan erstellt, um den maximalen Druckpunkt zu bestimmen, und eine Analyse des Gerätebetriebs in Notfallsituationen durchgeführt.

Der letzte Schritt bei der Vorbereitung eines typischen Entwurfs der Abwasserpumpstation besteht darin, das Volumen des Tanks zu ermitteln. Dazu wird ein Diagramm erstellt, das den Zu- und Abfluss von Wasser durch eine Pumpe anzeigt, außerdem durch die Zeit, die zwischen dem größten und dem kleinsten Zufluss vergeht.

Installation, Inbetriebnahme und Inbetriebnahme – wie es geht

Die Installation einer Abwasserpumpstation kann nicht als einfach bezeichnet werden, da die Stationen recht komplexe Geräte sind. Daher ist es besser, diese Arbeiten Mitarbeitern spezialisierter Unternehmen anzuvertrauen.

Die Installation der Abwasserpumpstation muss in einer Grube erfolgen, deren Abmessungen den in der beigefügten Anleitung angegebenen entsprechen. Gleichzeitig wird sein Boden mit Stahlbetonplatten verstärkt oder mit einer Betonlösung gegossen. An diesem Sockel erfolgt die Montage der SPS mit Ankerbolzen.

Die nächste Stufe ist der Anschluss von Rohrleitungen: Einlass und Auslass. Und sie schließen die Installationsarbeiten ab, indem sie das Netzkabel anschließen, gemäß der Dokumentation für das Design der SPS.

Die Installation von Pumpen wird gemäß den beigefügten Anweisungen durchgeführt und nach Abschluss wird die Inbetriebnahme durchgeführt. Sie bestehen in der Installation und Konfiguration von Sensoren, die auch während der Wartung der Abwasserpumpstation durchgeführt werden. Darüber hinaus sollte der untere in einem Abstand von 500 mm vom Boden und der dritte und vierte so angeordnet sein, dass sie in die Arbeit einbezogen werden, wenn die Abflüsse den Schnitt der Schale in der Versorgungsleitung erreichen, was erforderlich ist bei der Auslegung der Abwasserpumpstation berücksichtigt werden.

Sehen Sie sich das Video, Installation und Installation an:

Zusätzlich wird während des Einstellvorgangs die Betriebszeit der zweiten Pumpe geregelt, sie darf 10 Minuten nicht überschreiten.Die Einstellarbeiten werden von zwei Personen ausgeführt - ein Einsteller kontrolliert die Messwerte der Sensoren auf der Konsole und der zweite ist mit deren Einstellung beschäftigt.

Nach Abschluss der Einstellung wird die Leistung der Pumpen empirisch überprüft. Dafür produzieren sie Wasser abpumpen Panzer.

KNS-Dienst

Viele interessieren sich für die Frage, ob es möglich ist, vorbeugende Arbeiten an Kanalisationsstationen selbst durchzuführen? Experten raten davon ab, die KNS-Wartung selbst durchzuführen. Da der Betrieb der Station vollständig automatisiert ist, besteht ihre Wartung in der Durchführung planmäßiger vorbeugender Inspektionen und routinemäßiger Wartungen, die von Fachleuten im Wartungsprozess durchgeführt werden müssen, um Ausfälle zu vermeiden. Sie führen auch die laufende Reparatur der Abwasserpumpstation durch.

Typische Installationsfehler

Durch unsachgemäßen Tankeinbau, Kippen oder unsachgemäßes Verfüllen können Schäden an Tankwänden, Stutzen oder geeigneten Rohrleitungen entstehen. Solche Probleme drohen beim manuellen Ausheben des Behälters und mit erheblichen finanziellen Kosten.

Typische Fehler sollten daher vorab analysiert werden, um sie bei der Installation einer eigenen SPS nicht zu wiederholen.

1. Falsches Verfüllen des Bodens. Mögliche Fehler: Befüllen mit gefrorener Erde oder großen Steinen, fehlendes schichtweises Stampfen. Die Folge kann ein Absinken des Erdreichs mit Beschädigung oder Verschiebung der innenliegenden Rohrleitung sein.
2. Unterschiedliche Art der Hinterfüllung von verschiedenen Seiten. Wenn einerseits eine Sandmaschine in die Grube und andererseits die Erde gegossen wurde, kann sich der Behälter im Laufe der Zeit verziehen, wobei die Außenrohre oder der Tank selbst beschädigt werden.
3. Falsche Einschätzung der Grundwassermenge, wodurch es zu einem starken Absinken der gesamten Abwasserpumpstation mit Rohrbruch und Beschädigung des Reservoirs kommt.
4. Verwenden von Keilen zum Nivellieren von Fundamentplatten. Die Folge kann ein allmähliches seitliches Verschieben des Tanks mit Rohrbruch sein.

Nur Personen mit einer geodätischen Ausbildung und Erfahrung in der Installation solcher Strukturen können die Korrektheit der Installation des SPS beurteilen. Daher sollten Sie die Installation dieser teuren Ausrüstung nicht spezialisierten Organisationen anvertrauen.

KNS-Dienst

Als Teil der Hochleistungs-Abwasserpumpstation gibt es ein Filtersystem, das durch einen Vorbehandlungstank repräsentiert wird. Es sammelt schwere Fraktionen sowie große Objekte. Sie sind da, bevor sie in die Transferkammer eintreten. Bei solchen Konstruktionen ist normalerweise eine Luke vorgesehen, durch die Personen mit einer Schaufel den Empfänger effektiv reinigen. Aus dem Grund, dass in Pumpstation kann nicht sein nur Hausmüll, sondern auch Abwasser, für den effizienten Betrieb des Gerätes ist es notwendig, den Sammler einmal im Monat zu reinigen.

Arten und Arten von KNS

Der Hauptteil eines jeden Abwassersystems sind Pumpanlagen, die von den folgenden Typen sein können:

• Selbstansaugend;
• tauchfähig;
• Konsole.

Und die Pumpstation selbst passiert aufgrund ihrer Lage:

• Teilweise begraben;
• Begraben;
• Boden.

Darüber hinaus gibt es bei allen Abwasserstationen zwei Arten: Haupt- und Bezirksstationen. Was die Hauptabwasserpumpstationen betrifft, so werden sie zum Pumpen von Abfällen direkt aus einer Siedlung oder einem Unternehmen verwendet. Aber die regionalen sind gemeint für die Abfallentsorgung zu einer Kanalisation oder Kläranlage.

Außerdem sind KNS in ferngesteuerte, automatische und manuell gesteuerte unterteilt.

Fernarbeit so, dass es möglich ist, ihre Arbeit von einer ausgestatteten Leitwarte aus zu steuern und zu regeln. Automatisch vollständig gesteuert durch Sensoren und Geräte. Und bei den manuellen liegt die ganze Arbeit bei den Begleitern.

Pumpstationen unterscheiden sich auch in der Art des gepumpten Abwassers in vier Gruppen:

1. Die erste Gruppe ist für häusliches Abwasser bestimmt. Es dient zur Ableitung von Abwasser aus öffentlichen Gebäuden und privaten Haushalten.
2. Die zweite Gruppe betrifft industrielles Abwasser.
3. Die dritte Gruppe ist für Sturmnetzwerke.
4. Die vierte Gruppe ist für Niederschlag.

Je nach Leistung des KNS gibt es Mini, Medium und Large. Ministationen werden hauptsächlich direkt im Badezimmer angebracht Zimmer oder Toilette. Sie sind ein kleiner versiegelter Behälter, der an der Toilette befestigt ist. am beliebtesten sind mittlere PumpwerkeSie werden sowohl im Haushalt als auch in der Industrie eingesetzt. Haushalte unterscheiden sich von Industrieanlagen dadurch, dass in ihnen nur eine Pumpe installiert werden kann. Aber Industriestationen müssen mit zwei Pumpen ausgestattet sein. Große Abwasserpumpwerke werden ausschließlich in städtischen Systemen eingesetzt. Sie sind mit den leistungsstärksten Pumpen in Bezug auf die Parameter ausgestattet.
