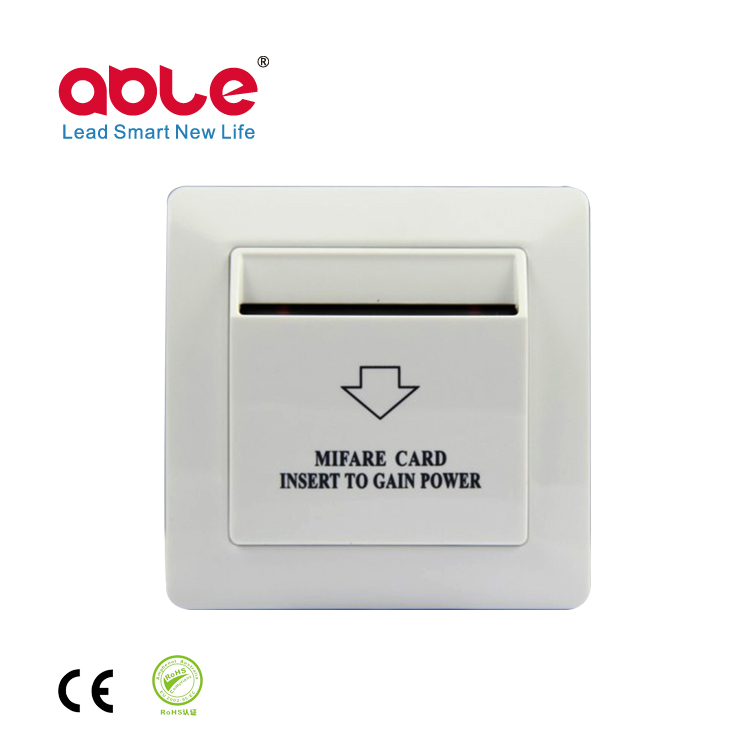

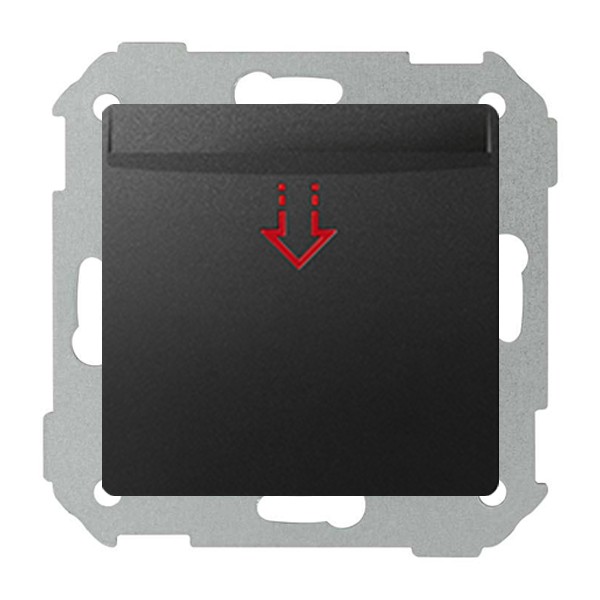

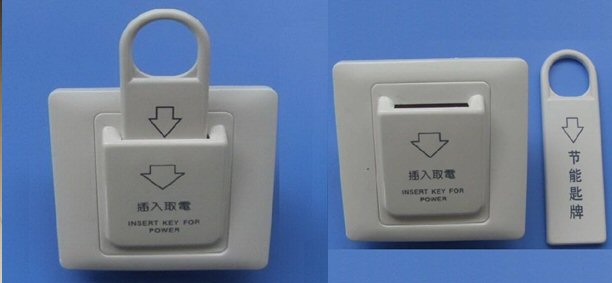

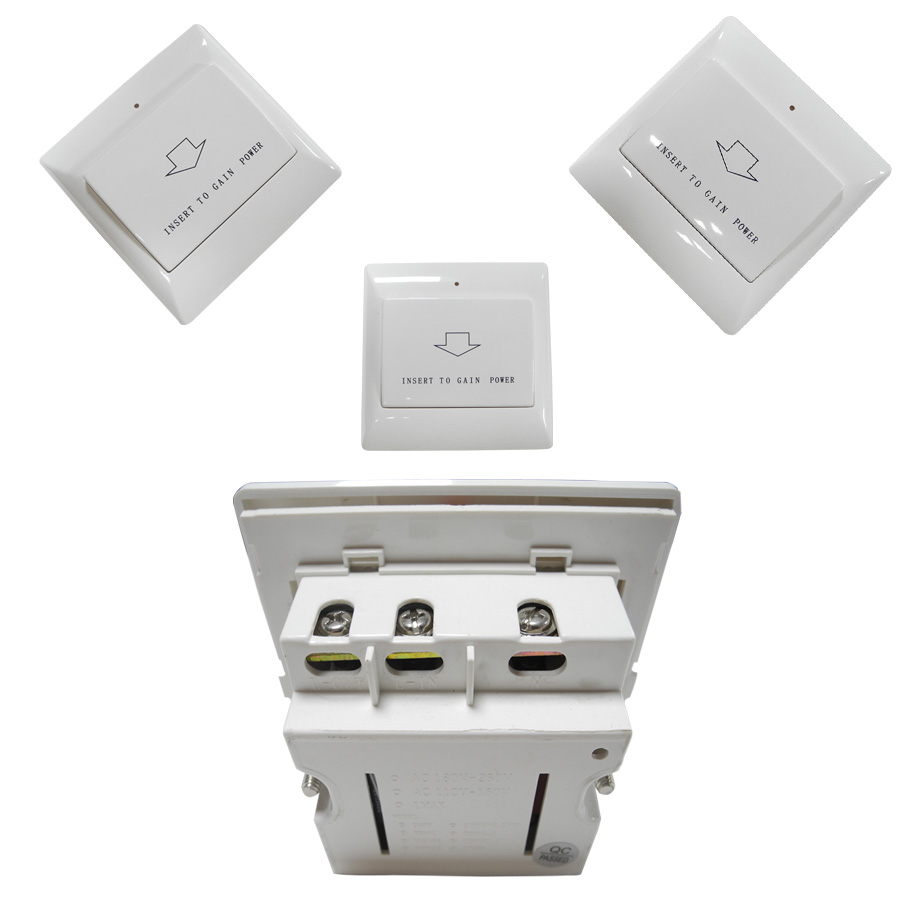

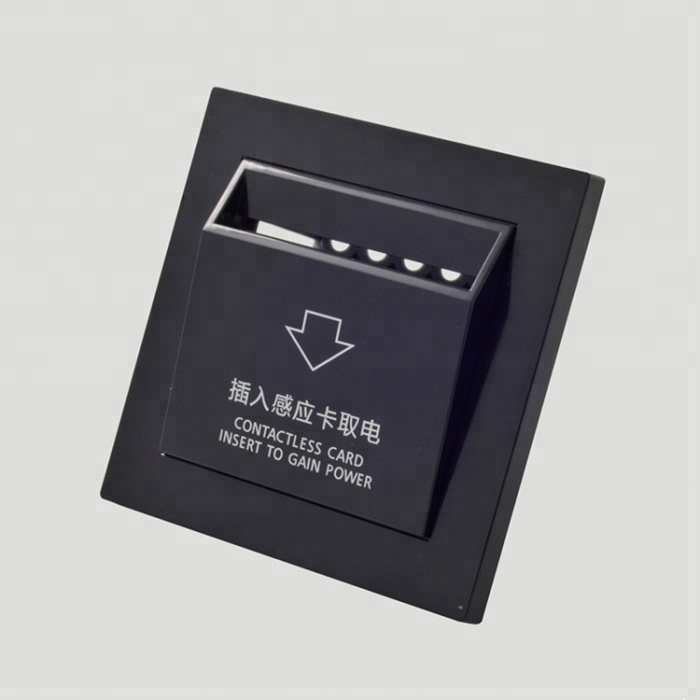

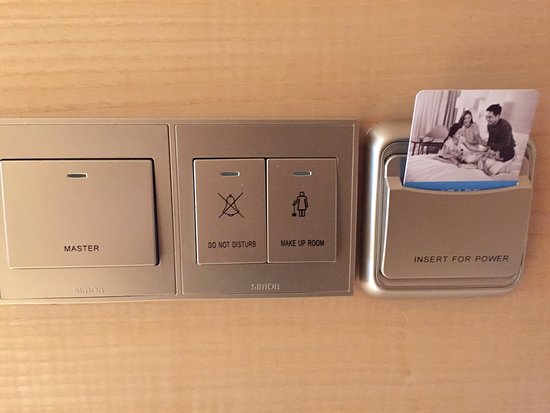

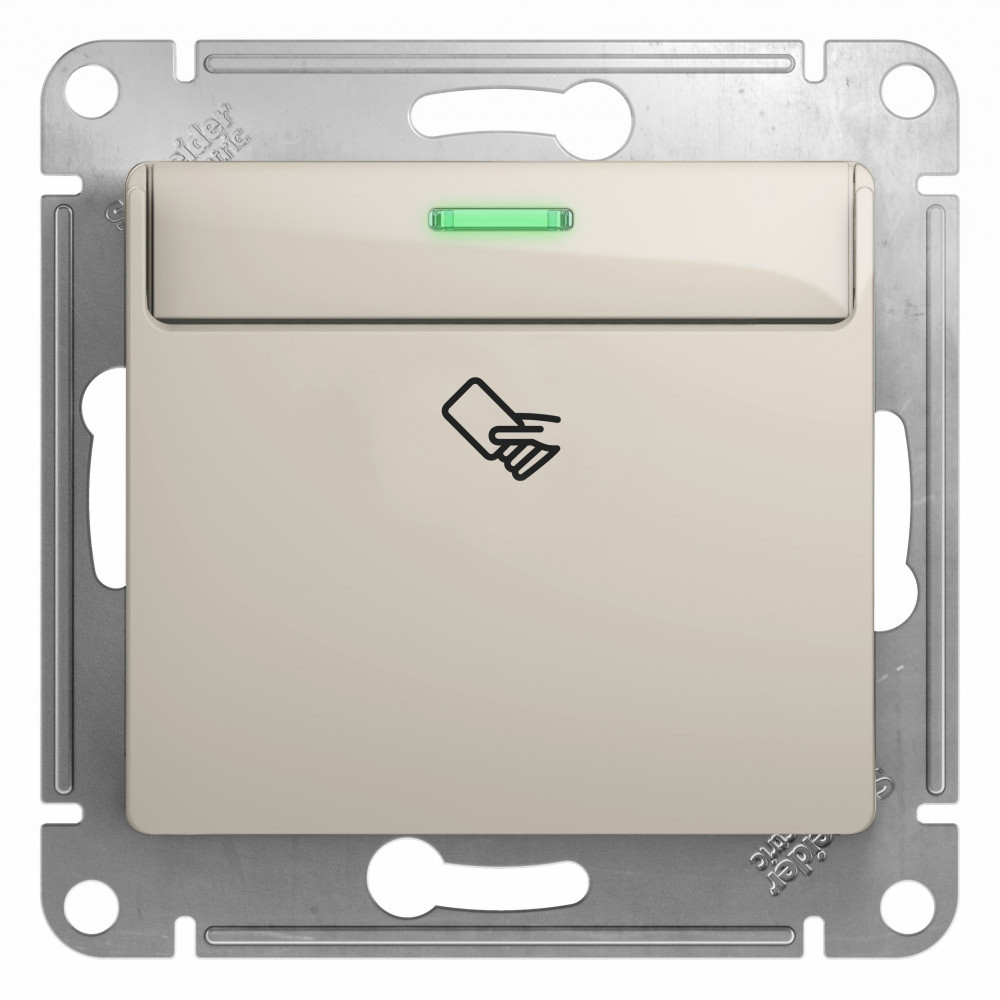

Kartenschalter: wozu dient er, wie wählt man ihn aus und schließt ihn richtig an

Arten von Schaltern - Bezeichnung auf Bauplänen

Eines der von Elektrikern verwendeten Schemata ist das Layoutschema. Sie erfolgt nach eigenen Regeln und hat von den Schaltplänen abweichende Bezeichnungen.

Vor der Installation eines Schalters eines geeigneten Typs und Typs müssen die Verbraucher dem Projekt zustimmen, da sie als Kunden das Recht haben, dies zu tun. Um in der folgenden Abbildung nicht verwirrt zu werden, stellen wir ein Foto zur Verfügung, das die Bezeichnung von Steckdosen und Schaltern in den Zeichnungen zeigt.

Bezeichnung der Schaltertypen im Diagramm

Ein kleiner Kreis in der Zeichnung stellt die Bezeichnung der Schalter dar. Von ihm geht ein lineares Segment in einem Winkel von ca. 60° zur Horizontalen aus. Ein offen montierter Schalter wird durch einen kurzen Strich rechts neben dem Ende des Segments angezeigt.Die Anzahl solcher Striche zeigt die Anzahl der Pole. Die Anzahl der unabhängigen Schalter in einer Gruppe wird durch sich wiederholende, um 30° versetzte vertikale Segmente angezeigt. Ein Viertastenschalter wird durch vier Segmente dargestellt, ein Dreifachschalter durch drei usw.

Der nach oben konvexe Halbkreis bedeutet das Bild von Rosetten. Im Diagramm werden so viele Segmente vom Kreis abgenommen, wie die Steckdose Pole hat. Wenn die Steckdose einen Anschluss für Schutzerde hat, wird am oberen Ende des Bogens eine horizontale Tangente angezeigt.

Bezeichnung der Steckdosen im Diagramm

Damit Sie die Typen, Arten von Schaltern sowie den Unterschied in ihrer Verwendung noch besser verstehen, platzieren wir Bilder, die Details zeigen, die Sie sich nur schwer vorstellen können. Zum Beispiel Deckensteckdosen und Schalter. Versteckte unterscheiden sich von ihnen nur durch eine vertikale Linie im Kreissegment (Buchsen) und einen T-förmigen Strich anstelle eines L-förmigen an den Schaltern. Outdoor-Steckdosen und -Schalter, die für den Betrieb im Freien (im Freien) bestimmt sind, werden ähnlich wie die abgebildeten bezeichnet, nur die Schutzklasse ist niedriger: von IP44 bis IP55, was jeweils bedeutet: „keine Spalte von 1 mm oder mehr und Schutz gegen Spritzer aus allen Richtungen“ und „teilweiser Schutz gegen Staub und kurzzeitiger Schutz gegen Strahl aus allen Richtungen.

Berührungsschalter - was ist das und wo wird er verwendet?

Ein Berührungsschalter ist ein elektronisches Gerät, das das Gerät mithilfe eines Berührungssignals – leichte Berührung, Ton, Bewegung, Signal von der Fernbedienung – in der Empfindlichkeitszone des Sensors ein- oder ausschaltet. Ein mechanischer Tastendruck wie bei einem herkömmlichen Schalter ist nicht erforderlich. Dies ist der Hauptunterschied zwischen einem Berührungsschalter und einem herkömmlichen Tastaturschalter.

Solche Schalter werden in einer Wohnung oder einem Haus verwendet, meistens für das Beleuchtungssystem, sowie zum Anheben von Jalousien, Vorhängen, Öffnen von Garagentoren, Ein- und Ausschalten von Haushaltsgeräten und Einstellen von Heizungsanlagen.

Das stilvolle Erscheinungsbild wird den Innenraum schmücken und die Benutzerfreundlichkeit wird zusätzlichen Komfort bieten. Ein solcher Schalter wird in die Oberfläche eines Elektrogerätes eingebaut, beispielsweise in eine Tischlampe. Um das Gerät einzuschalten, berühren Sie es einfach. Außerdem kann der Schaltsensor per Fernbedienung, Sprache gesteuert werden, auf Bewegung reagieren, mit einer Zeitschaltuhr ausgestattet sein, dimmen. Der Timer hilft, Strom zu sparen, und der Dimmer erzeugt die Beleuchtungsintensität, die Sie benötigen. Schaffen Sie beispielsweise ein gemütliches gedämpftes Licht für ein romantisches Abendessen oder einen entspannten Abend.

Der Berührungsschalter dient zum Stromsparen an Orten mit hohem Personenverkehr. Zum Beispiel im Eingangsbereich. Der Sensor reagiert auf Bewegung, wenn der Mieter den Eingang betritt und schaltet sich nach einer bestimmten Zeit aus.

Ein solcher Schalter kann im Hof ​​eines Privathauses aufgestellt werden, um den Hof bei Bedarf zu beleuchten. Dadurch wird der Stromverbrauch gesenkt.

Es ist möglich, das Büro mit Berührungsschaltern auszustatten, um die Beleuchtung bequem ein- und auszuschalten, die Jalousien zu schließen und hochzufahren.

Somit ist der Berührungsschalter geeignet für:

• Wohnungen;
• Privates Haus;
• Büro
• öffentliche Plätze;
• Hausgebiete.

Wie richte ich eine zentrale Lichtsteuerung ein?

Ein Steuerungsnetzwerk von mehreren Orten hat einen erheblichen Nachteil - alle daran beteiligten Schalter haben keine feste Position. Daher ist es unmöglich festzustellen, ob das Licht im Raum ein- oder ausgeschaltet ist, wenn kein Strom vorhanden ist.Der Einbau eines konventionellen Schalters vor der ersten Durchgangspassage beseitigt dieses Problem.

Zu dem bereits bekannten Schema zum Verbinden von Kipp- und Durchgangsschaltern wird ein weiteres Element hinzugefügt - das übliche Single-Gang. Stellen Sie es im selben Raum auf oder bringen Sie es zur Haustür. Wenn es aktiviert ist, kann das System normal funktionieren. Im ausgeschalteten Zustand wird der Stromkreis vollständig stromlos geschaltet und unabhängig von der Position der Schalter brennt das Licht nicht.

Eine noch bessere zentrale Steuerung kann mit einem Impulsrelais verbessert werden. Es hat eine großartige Funktionalität und ermöglicht es Ihnen, eine separate Gruppe elektrischer Geräte oder Beleuchtung im ganzen Haus zu steuern.

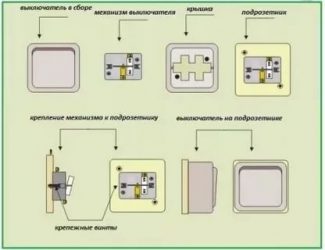

Anschließen des Switches an das Netzwerk

Wir erinnern uns, dass der Schalter installiert ist, um den stromführenden Draht zu unterbrechen. Die "0-te" Ader kommt immer von der Anschlussdose zur Glühbirne. Die Drähte werden in einer bestimmten Reihenfolge angeschlossen:

• schneiden Sie bis zu einem Zentimeter Isolierung vom Draht ab;
• Überprüfen Sie auf der Rückseite des Schalters den Anschlussplan.
• Abisolierte Ader in das Kontaktloch zwischen den Klemmplatten einführen und Klemmschraube anziehen;
• überprüfen Sie die Zuverlässigkeit der Befestigung des Drahtes (der Draht sollte nicht schwingen);
• Stellen Sie sicher, dass eine bloße Ader vom Kontakt aus nicht mehr als zwei Millimeter sichtbar ist.
• führen Sie den zweiten Draht ein und sichern Sie ihn;
• Lösen Sie die Schrauben des Abstandsmechanismus und stecken Sie den Schalter in den Getränkehalter der Wand, richten Sie ihn entlang seines Horizonts aus und befestigen Sie ihn;
• befestigen Sie den Schalter im Getränkehalter der Wand und überprüfen Sie seine Befestigung;
• Installieren Sie den Schutzrahmen und befestigen Sie ihn mit Schrauben.
• Installieren Sie den Ein-/Ausschalter an seiner Stelle.

Arbeiten zum Anschließen von Schaltern, Schalten des Stromnetzes erfordern keine große körperliche Kraft, es ist jedoch unbedingt erforderlich, die Regeln der elektrischen Sicherheit und das Schalten von Elementen von Stromkreisen zu befolgen.

Durch Schalter

Bevor Sie verstehen, wofür ein Kreuzschalter verwendet wird, müssen Sie verstehen, wie ein Durchgangsschalter funktioniert.

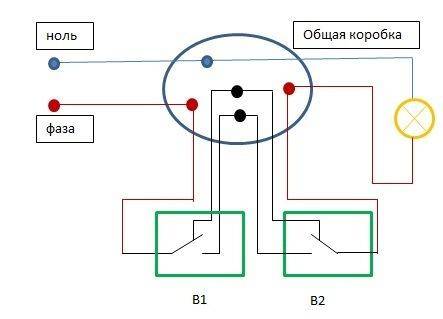

Schaltplan für Durchgangsschalter zur unabhängigen Lichtsteuerung von zwei Punkten aus

Der Neutralleiter wird direkt an die Leuchte angeschlossen, der Phasenleiter wird über zwei Schalter angeschlossen, die durch einen zweiadrigen Draht miteinander verbunden sind.

Wenn die Kontakte 1 und 3 an den Schaltern PV1 und PV2 geschlossen sind, ist der Stromkreis geschlossen und es fließt Strom durch die Glühlampe. Um den Stromkreis zu öffnen, müssen Sie die Taste eines beliebigen Schalters drücken, beispielsweise PV1, während die Kontakte 1 und 2 darin geschlossen werden.Durch Drücken der Schaltertaste PV2 wird der Stromkreis geschlossen. Somit kann die Lampe unabhängig von zwei entfernten Orten ein- und ausgeschaltet werden.

Wie sieht ein Schalter aus und wie funktioniert er?

Wenn wir über die Vorderseite sprechen, dann ist der einzige Unterschied ein kaum wahrnehmbarer Pfeil auf der Auf- und Ab-Taste.

Wie sieht ein Single-Gang-Schalter aus? Sehen Sie, es gibt Doppelpfeile

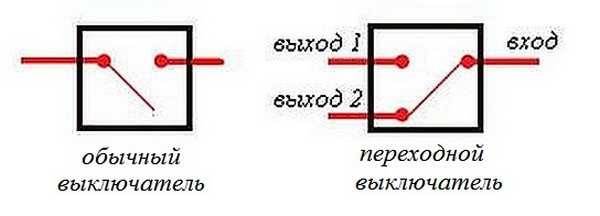

Wenn wir über die elektrische Schaltung sprechen, ist auch alles einfach: Bei gewöhnlichen Schaltern gibt es nur zwei Kontakte, bei der Durchführung (auch Wechsler genannt) drei Kontakte, von denen zwei gemeinsam sind. Es gibt immer zwei oder mehr solcher Geräte im Stromkreis, und mit Hilfe dieser gemeinsamen Drähte werden sie geschaltet.

Der Unterschied liegt in der Anzahl der Kontakte

Das Funktionsprinzip ist einfach. Durch Ändern der Position des Schlüssels wird der Eingang mit einem der Ausgänge verbunden. Das heißt, diese Geräte haben nur zwei Arbeitspositionen:

• Eingang mit Ausgang 1 verbunden;
• Eingang mit Ausgang 2 verbunden.

Weitere Zwischenbestimmungen bestehen nicht. Dank dessen funktioniert alles. Da der Kontakt von einer Position zur anderen wechselt, halten Elektriker es für richtiger, sie "Schalter" zu nennen. Der Durchgangsschalter ist also auch dieses Gerät.

Um sich nicht auf das Vorhandensein oder Fehlen von Pfeilen auf den Tasten zu verlassen, müssen Sie den Kontaktteil überprüfen. Markenprodukte sollten ein Diagramm haben, mit dem Sie verstehen können, welche Art von Ausrüstung Sie in Ihren Händen halten. Es liegt definitiv an den Produkten von Lezard (Lezard), Legrand (Legrand), Viko (Viko). Sie fehlen oft auf chinesischen Kopien.

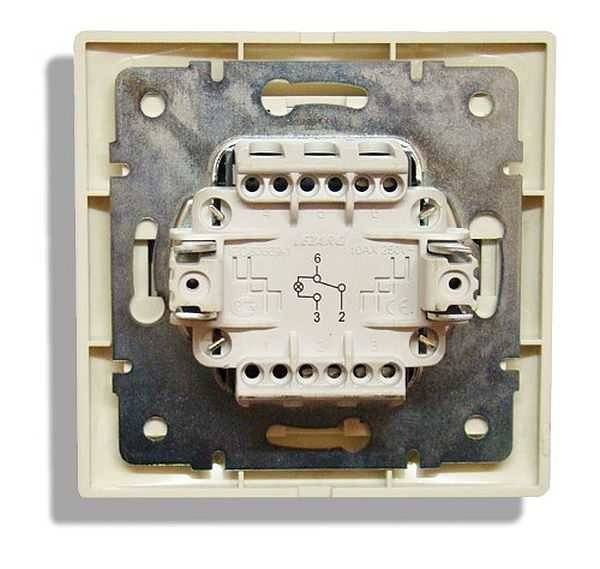

So sieht der Kippschalter von hinten aus

Wenn kein solcher Stromkreis vorhanden ist, schauen Sie sich die Anschlüsse an (Kupferkontakte in den Löchern): Es sollten drei davon vorhanden sein. Aber nicht immer auf preiswerte Exemplare, das Terminal, das einen kostet, ist der Eintritt. Oft sind sie verwirrt. Um herauszufinden, wo sich der gemeinsame Kontakt befindet, müssen Sie die Kontakte untereinander an verschiedenen Schlüsselpositionen anrufen. Dies muss getan werden, sonst funktioniert nichts und das Gerät selbst kann durchbrennen.

Sie benötigen einen Tester oder ein Multimeter. Wenn Sie ein Multimeter haben, stellen Sie es auf Tonmodus - es piept, wenn ein Kontakt besteht. Wenn Sie einen Zeigertester haben, rufen Sie einen Kurzschluss an. Setzen Sie die Sonde auf einen der Kontakte, finden Sie heraus, bei welchem ​​der beiden es klingelt (das Gerät piept oder der Pfeil zeigt einen Kurzschluss an - es weicht nach rechts aus, bis es stoppt). Ändern Sie die Position des Schlüssels, ohne die Position der Sonden zu ändern. Wenn der Kurzschluss fehlt, ist einer dieser beiden gemeinsam. Nun bleibt zu prüfen, welche. Bewegen Sie eine der Sonden zu einem anderen Kontakt, ohne den Schlüssel umzuschalten. Bei einem Kurzschluss ist der Kontakt, von dem die Sonde nicht bewegt wurde, der gemeinsame Kontakt (dies ist der Eingang).

Es wird möglicherweise klarer, wenn Sie sich ein Video darüber ansehen, wie Sie den Eingang (gemeinsamen Kontakt) für den Durchgangsschalter finden.

Hauptschalter oder Messerschalter

Messerschalter in der Schalttafel eines Mehrfamilienhauses

Die Verwendung eines Messerschalters ist die einfachste und gebräuchlichste Option, die überall zu finden ist. Vorteile dieser Lösung:

• Einfachheit. Die Ausrüstung der Schalttafel mit einem Messerschalter wird von Personen mit minimalen Kenntnissen und Fähigkeiten auf dem Gebiet der Energieversorgung durchgeführt.
• Verlässlichkeit. Die einfache Ausführung und ein Minimum an Designelementen machen den Messerschalter zu einer zuverlässigen Option.
• Kompaktheit. Der Nutzraum der Schalttafel ist in keiner Weise eingeschränkt.
• Preis. Der Preis für die Installation eines Messerschalters ist im Vergleich zu ähnlichen Optionen niedriger.

Insgesamt ist der Schalter eine langlebige und zuverlässige Lösung, die die Ausstattung des Schaltschranks nicht behindert, im Gegensatz zur Installation eines Hauptschalters für den gesamten Wohnraum. Gleichzeitig ist der Messerschalter nicht so bequem zu bedienen, da der Hauptschalter in der Wohnung im Vergleich zum Messerschalter, der auf dem Schild selbst installiert ist, einfacher zu bedienen ist. Darüber hinaus ist eine zusätzliche Installation von Beleuchtung an nicht schaltbaren Leitungen entlang der gesamten Strecke bis zum Schaltschrank erforderlich.

Da sich der Schalter in der Schalttafel selbst befinden muss, um ein einfaches Abschalten aller Geräte zu gewährleisten und die Stromversorgung zu regulieren, müssen Sie sich ihm nähern und alle Vorgänge manuell ausführen. Außerdem müssen Sie sicherstellen, dass der Weg von dem Raum, in dem das Gerät installiert ist, beleuchtet ist, da Sie sonst den Schalter im Dunkeln erreichen müssen, was zu Unbehagen führt.

Modularer Schütz im Schaltschrank

Der Hauptschalter ist eine vielseitige Option, die alles bietet, was Sie brauchen. Es ist nicht erforderlich, den Knopf zu verwenden, der sich in der Wohnung befindet und das Licht im Haus sofort ausschaltet. Stattdessen gibt es Optionen für ein ganzheitliches Zugangskontrollsystem, Fernabschaltung, Kartenzugriff und andere. Eine solche Lösung ist bequem, erfordert keine zusätzliche Installation einer nicht schaltbaren Beleuchtung am Schild, und es gibt keine Schwierigkeiten bei der Ausstattung der Maschine, die zum richtigen Zeitpunkt funktioniert.

Da die Ausrüstung für den normalen Betrieb des Schützes die Einbeziehung einer Anzahl von Komponenten erfordert, wird das System gleichzeitig unzuverlässig, da, wenn irgendeine Komponente ausfällt, das gesamte System aufhört zu arbeiten. Darüber hinaus führt eine große Anzahl von Elementen zu einer Erhöhung der Kosten und der Sperrigkeit einer solchen Lösung, weshalb sie viel Platz in der Abschirmung einnimmt, aber dieses Problem wird teilweise durch den Einbau eines Phasenauswahlrelais gelöst.

Die Wahl zwischen einem Hauptschalter und einem Messerschalter sollte nach Ihren Bedürfnissen und Vorlieben getroffen werden, da jeder von ihnen seine eigenen Vor- und Nachteile hat.

Wie man einen begehbaren Schalter mit eigenen Händen zu einer Arbeitsstunde macht

Wahrscheinlich haben Sie sich inzwischen in E-Kataloge umgesehen und festgestellt, dass ein Triple-Pass-Switch viel Geld kosten kann. Was zu tun ist? - Die uralte russische Frage, neu interpretiert von Shakespeare als Sein oder Nichtsein. Wir würden uns für Ersteres entscheiden: Nicht jeder kann definitiv so viel Geld für Walk-Through-Switches bezahlen.Wir stellen unseren Lesern die erste Handarbeit in Runet vor, wo sie echt sein wird und die Bilder zeigen, wie man einen gewöhnlichen Schalter, der etwa hundert kostet (dies ist ein wirklich billiges Modell), in eine teure Sache umwandelt - eine Pass-Through Schalter. Und das ohne besondere Fähigkeiten und spezielle Techniken.

Wir schauen uns das erste Bild an und sehen den Schalter, von dem die Knöpfe entfernt sind

Genauer gesagt wird es auch aus der Steckdose genommen (wenn ich so sagen darf), aber darum geht es jetzt nicht. Wie Sie auf dem Bild sehen können, haben wir hier ein typisches 2-Tasten-Verbindungsschema. Für alle Fälle sind die Schrauben der Abstandshalter der Buchsendose und die Klemmkontakte passender Adern eingezeichnet und mit farbigen Linien gekennzeichnet.

Alle müssen deutlich gelöst werden, um den Schalter aus der Steckdose zu demontieren. Vergessen Sie nicht, vorher den Strom abzuschalten, und wir empfehlen auch dringend, mit einer Sonde zu prüfen, wo die Phase ist, und diese Stellen irgendwie direkt auf das Cambric (Kunststoffkernisolierung) zu zeichnen. All dies wird in Zukunft den Prozess der Neuinstallation des Switches erheblich vereinfachen.

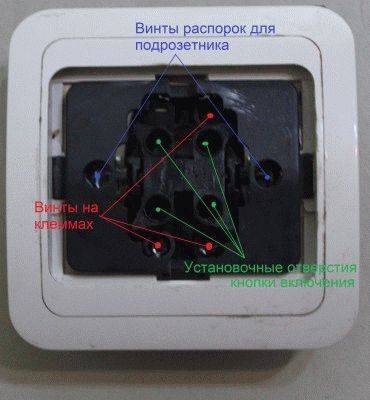

Für alle Fälle sind die Schrauben der Abstandshalter der Buchsendose und die Klemmkontakte passender Adern eingezeichnet und mit farbigen Linien gekennzeichnet. Alle müssen deutlich gelöst werden, um den Schalter aus der Steckdose zu demontieren. Vergessen Sie nicht, vorher den Strom abzuschalten, und wir empfehlen auch dringend, mit einer Sonde zu prüfen, wo die Phase ist, und diese Stellen irgendwie direkt auf das Cambric (Kunststoffkernisolierung) zu zeichnen. All dies wird in Zukunft den Prozess der Neuinstallation des Switches erheblich vereinfachen.

Schrauben für Distanzstücke

Nun schauen wir uns das nächste Bild an, das die Rückseite unseres zukünftigen Opfers zeigt. Natürlich im besten Sinne des Wortes.Hier sehen wir die Klammern am Schaltergehäuse, die aufgebogen werden müssen, um das elektrische Teil zu entfernen. All dies ist mit einem gewöhnlichen Schraubendreher innerhalb weniger Minuten erledigt. Dann müssen Sie Federdrücker aus dem Kunststoffrahmen holen. Am einfachsten geht das mit einem dicken Schlitzschraubendreher. Der Dünne passt einfach nicht. Das werden Sie schnell verstehen. Es besteht kein Grund zur Eile, denn diese Stelle ist die schwierigste im gesamten Prozess der Überarbeitung eines herkömmlichen Schalters im Eingang. Auf dem Bild wurden die Federdrücker bereits entfernt, und bewegliche Kontakte sind an der Stelle sichtbar, an der sie waren.

Bewegliche Kontakte unter Federstößeln

Den Moment des Entfernens des Kunststoffteils von der Keramik (auf den Bildern) haben wir übersprungen, da dies unserer Meinung nach selbsterklärend ist. An den Enden des gesamten entfernten Teils des Schalters befinden sich zwei schwache Zähne. Hebeln Sie sie einfach mit einem Schlitzschraubendreher auf und beginnen wir mit der Überarbeitung eines normalen Schalters im Kontrollpunkt. Jetzt sehen wir auf der Keramikbasis des Schalters Kontaktgruppen:

Drei Gruppen von Kontakten

1. Kontaktpads der allgemeinen Gruppe.
2. Einzelkontakte für jede Glühlampe.
3. Bewegliche Wippkontakte.

Jetzt haben wir eine Wippe, um sie um 180 Grad zu drehen und eines der Kontaktpads der gemeinsamen Gruppe abzuschneiden (es ist besser, nicht zu isolieren). Die resultierende Position ist im letzten Bild dargestellt. Jetzt ist der letzte Schritt, wie alles funktioniert. Wir nehmen und kleben beide Knöpfe mit einer chinesischen Pistole, damit sie eins werden. Wenn jetzt einer unserer Kontakte geschlossen wird, hängt der zweite in der Luft.

Alles Geniale ist einfach. Daher fügen wir zusätzlich zu der Tatsache, dass wir gezeigt haben, wie man einen Durchgangsschalter aus einem herkömmlichen macht, hinzu, dass es im Prinzip nicht notwendig ist, die Federdrücker zu entfernen. Sie können darauf verzichten.Und zwei Taster müssen nicht geklebt werden, wenn man den Schlüssel von einem herkömmlichen Schalter gleicher Breite und gleichen Herstellers abzieht. Normalerweise ist die Pinbelegung der Beine dort genau gleich. All dies wird nicht nur erlauben, einen Kontrollpunkt zu machen DIY-Schalter, sondern auch um ein wirklich praktikables und schönes Produkt herzustellen.

Wir glauben also, dass wir die gestellten Fragen im Übermaß berücksichtigt haben. Gezeigt, wie es richtig geht einen Schalter anschließen, wie man das nicht machen sollte und - am wichtigsten - sie erzählten, wie man bei dem ganzen Prozess viel Geld sparen kann. Wir hoffen, dass die Empfehlungen Ihren Wünschen entsprechen, und jetzt kann sich jeder praktische Besitzer rühmen, ein so originelles Design in seinem Haus zu haben. Nun, was würdest du sonst einen Durchgangsschalter nennen?

Verbinden mehrerer Ethernet-Switches mit einem Switch-Cluster

Switch-Clustering kann mehrere miteinander verbundene Switches als ein einziges logisches Gerät verwalten. Die Switch-Kaskade und der Stack sind Voraussetzungen für ein Cluster. Ein Cluster hat normalerweise nur einen administrativen Switch, der als Befehlsswitch bezeichnet wird und andere Switches verwalten kann. Im Netzwerk benötigen diese Switches nur eine IP-Adresse nur für den Befehlsschalter, wodurch wertvolle IP-Adressressourcen eingespart werden.

Abbildung 5: Command Switch und mehrere Switch-Mitglieder in einem Switch-Clustering-Block

Cross-Switch-Funktionen

Das Schaltgerät, das zum Ein- und Ausschalten des Lichts bestimmt ist und als Kreuz bezeichnet wird, ist aufgrund der Schaffung komfortabler Bedingungen für den Verbrauch von künstlichem Licht populär geworden.Aber der Hauptgrund für den Wunsch der meisten Menschen, einen Kreuzschalter in einem Haus oder einer Wohnung zu installieren, ist, dass es möglich ist, Stromkosten zu sparen.

An solchen Stellen sind Kreuzschalter unverzichtbar.

Am häufigsten wird das besprochene Schaltgerät in Gemeinschaftsräumen in Wohngebäuden mit 5 bis 9 Stockwerken montiert. Die Notwendigkeit hierfür ergibt sich aus der Anordnung langer Korridore in solchen Gebäuden mit einer großen Anzahl von Türen und dem Fehlen von Aufzügen. An solchen Stellen sind an den Ausgängen der Wohnungen und am Eingang zum gemeinsamen Korridor Kreuzschalter installiert. Zum Beispiel kann der Besitzer einer Wohnung, wenn er sie verlässt, mit einem Kreuzschalter sofort das Licht zum Eingang einschalten und, wenn er dort ankommt, es ausschalten.

Bei einem solchen Lichtversorgungssystem wird die Funktion von Kreuzschaltern von allen zwischen dem ersten und dem letzten Taster befindlichen Schaltgeräten zur Stromversorgung der Beleuchtungseinrichtung übernommen. Es können mehr als zwei Schalter installiert werden, die es Ihnen ermöglichen, Licht von verschiedenen Punkten des Hauses zu liefern.

Verdrahtungsausrichtung von Schaltern und Steckdosen

Wer von uns hat sich nicht schon ab und zu über die unverständliche Ausrichtung der Schalter in unseren Wohnungen und Büros geärgert. In einigen Fällen schaltet sich das Licht aus, wenn unten auf die Taste drücken, in anderen Fällen - nach oben.

Das Chaos in dieser Angelegenheit im Land ist komplett, was den völligen Mangel an Liebe zum Detail perfekt unterstreicht. Viele führen dies auf die Besonderheiten der russischen Mentalität zurück.

Gut möglich, dass die Mentalität nichts damit zu tun hat und die Regeln für die Ausrichtung der Schalter einfach nicht explizit formuliert wurden.

Diese Regel gilt nicht für Schalter im "Korridor" - oder Leiterschema, die bei jedem Drücken den Zustand des Systems in das Gegenteil ändern.

Hier in China schalten sich die Schalter ein, wenn Sie die Unterseite der Taste drücken. Wahrscheinlich haben die Chinesen die Ära der Messerschalter irgendwie verpasst.

Es gibt eine andere Theorie für die Ausrichtung von Schaltern. Nach dieser Theorie hängt die Ausrichtung von der Höhe der Schalter an der Wand ab. Wenn der Schalter auf Höhe der abgesenkten Hand eingestellt ist, ist es bequemer, ihn durch Drücken des oberen Teils der Taste einzuschalten, wenn er sich auf Kopfhöhe befindet - der untere. Art wissenschaftlicher Ansatz. Sie werden verrückt mit diesen Theorien.

Tatsächlich wird die „ON“-Position des Schlüssels vom Hersteller bestimmt und es gibt verschiedene Dinge. Die Hauptsache ist, dass im gesamten Gebäude Einheitlichkeit eingehalten wird. Andernfalls wird die Person desorientiert.

beachten Sie

Es gibt Schalter, die spezielle Anzeigeetiketten, Glühbirnen, LEDs oder die Aufschriften "ON" oder "ON" haben. In jedem Fall sollten die Beschriftungen nicht verkehrt herum angebracht werden, und die Anzeigemarkierungen oder Glühlampen sollten den Zustand „EIN“ korrekt anzeigen.

Und natürlich müssen wir berücksichtigen, dass wir in Russland leben und nicht in China. Wir haben es richtig, die Oberseite der Taste zu drücken, um sie einzuschalten.

In letzter Zeit ist es in Mode gekommen, Schalter mit einem Schlüssel zu installieren, der in einer horizontalen Position schaltet, aber wie man sie einschaltet - links oder rechts - ist unbekannt. Dies ist die dosierte Einführung eines leichten Elements der Unsicherheit in den langweiligen alltäglichen Determinismus. In jedem Fall ist es jedoch erforderlich, die Schalter mit einem horizontalen Schlüssel im gesamten Gebäude auf die gleiche Weise auszurichten.

Neben Tastaturschaltern gibt es auch Kippschalter. Insbesondere Haushaltsmaschinen und RCDs haben Kippschalter (Schnäbel).

Die Socket-Orientierungsregel ist viel einfacher und normalerweise unkompliziert. Steckdosen werden normalerweise so installiert, dass die Steckerlöcher horizontal sind.

Es wird empfohlen, Steckdosen mit vertikalen Löchern nur in unmittelbarer Nähe des Bodens (in einem Abstand von ca. 100 mm) zu installieren.
